Установка автополива своими руками

Как сделать автополив на даче своими руками

Чтобы сделать автополив на даче своими руками сначала нужно понять какие виды орошения бывают и из чего состоит автоматический полив — какие комплектующие необходимо приобрести, чтобы все заработало.

Из чего состоит система автоматического полива

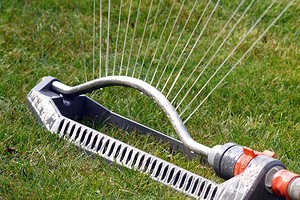

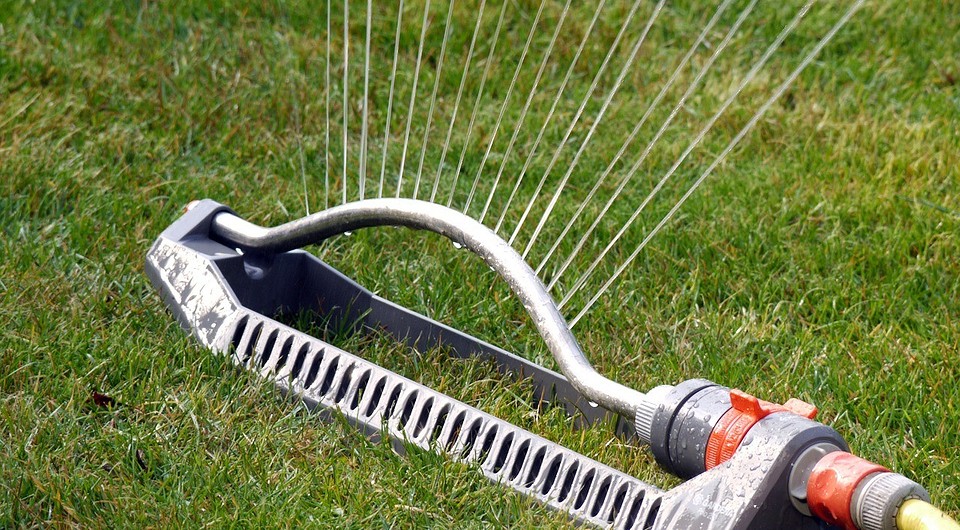

Спринклеры

Автополив сада своими руками на даче невозможно сделать без спринклеров. Существуют различные типы и модели от разных производителей. Подбор осуществляется в зависимости от площади поливаемой территории.

Пульт управления

Создавая систему автополива своими руками первым делом правильно подберите пульт управления. Он запускает и отключает полив в зависимости от произведенных настроек, времени суток и погодных условий.

Клапаны

Клапаны разделяют систему автополива газона на зоны полива, позволяя устанавливать трубы меньшего диаметра и насос с меньшими характеристиками, а соответственно экономить на стоимости оборудования.

Сопла

Сопла регулируют расход спринклеров, а так же сектор и радиус орошения. В зависимости от внешних условий на спринклеры устанавливаются соответствующие типы сопел.

Насос

Насос — самый главный элемент системы, именно он позволяет системе функционировать. Собранная система автополива своими руками не будет функционировать, если подобрать неправильный насос.

Фитинги

Фитинги — это соединительные элементы для сборки узлов оборудования в единое целое. Монтаж автополива своими руками удобнее всего делать используя компрессионные фитинги.

Труба ПНД

Оптимальным материалом для труб систем орошения газона является именно полиэтилен низкого давления. Он обладает эластичностью и отличной коррозионной устойчивостью.

Емкость

Емкость регулирует подачу воды на полив. Кроме того вода успевает нагреваться в емкости до температуры окружающей среды. Особенно критично, если водоснабжение идет из скважины.

Какие бывают виды систем автоматического полива

Если вы собрались делать все самостоятельно, тогда вас вряд ли заинтересует полив для спортивных объектов, муниципальных нужд и крупных аграрных комплексов. Опустим технические детали для этих видов орошения и перейдем к тому, что интересно для установки и орошения растений на частном участке.

Виды дождевания

• газонное орошение;
• капельный полив;
• микрокапельное дождевание.

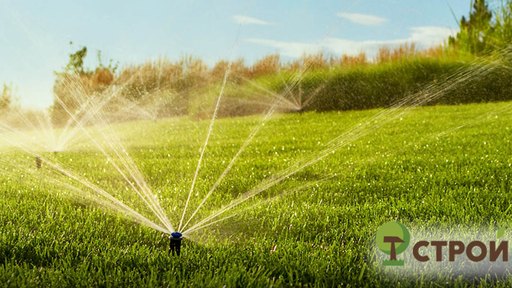

Автоматическое орошение газонной травы

Чтобы газон всегда был изумрудно зеленым и не желтел в любую жару проще всего установить своими руками именно газонное орошение.

Газон поливается с помощью выдвижных спринклеров с регулируемыми соплами на концах выдвижного штока. Проще всего понять, как это происходит, посмотрев видео.

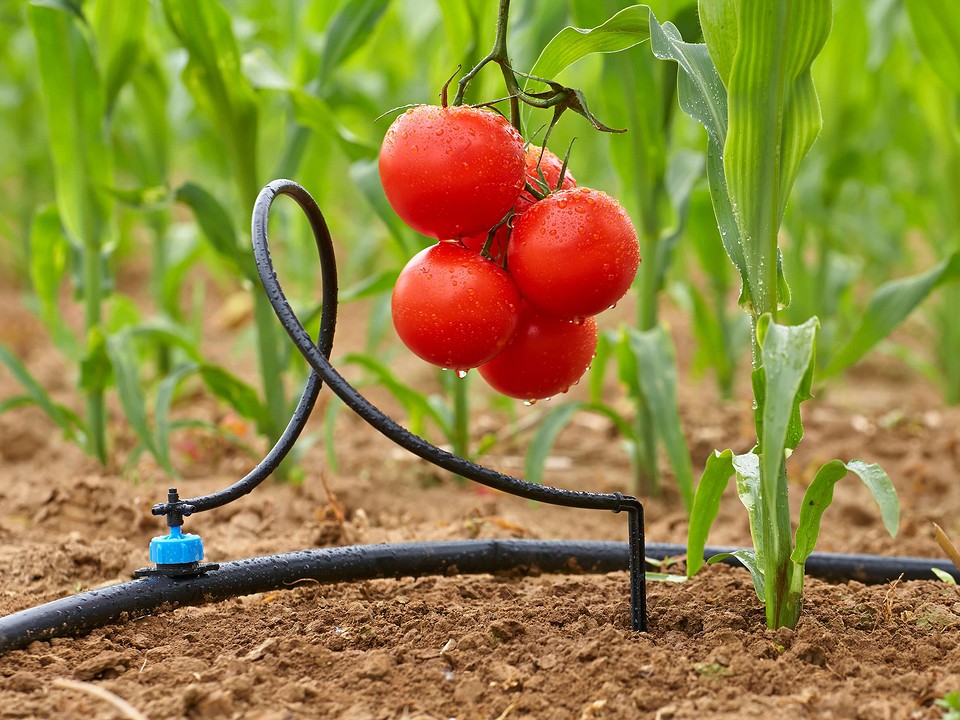

Капельный полив

Капельный полив растений очень просто смонтировать своими руками для теплицы или на клумбах с цветами.

Обычно такая система состоит из таймера на одну или несколько зон и капельной трубки диаметром 16мм. На трубке с шагом от 33 до 50 см расположены отверстия — эммитеры, пропускающие определенное количество воды в единицу времени.

Посмотрите видео отзыв нашего клиента, где он рассказывает как приобрел оборудование и установил систему для полива помидоров в парнике.

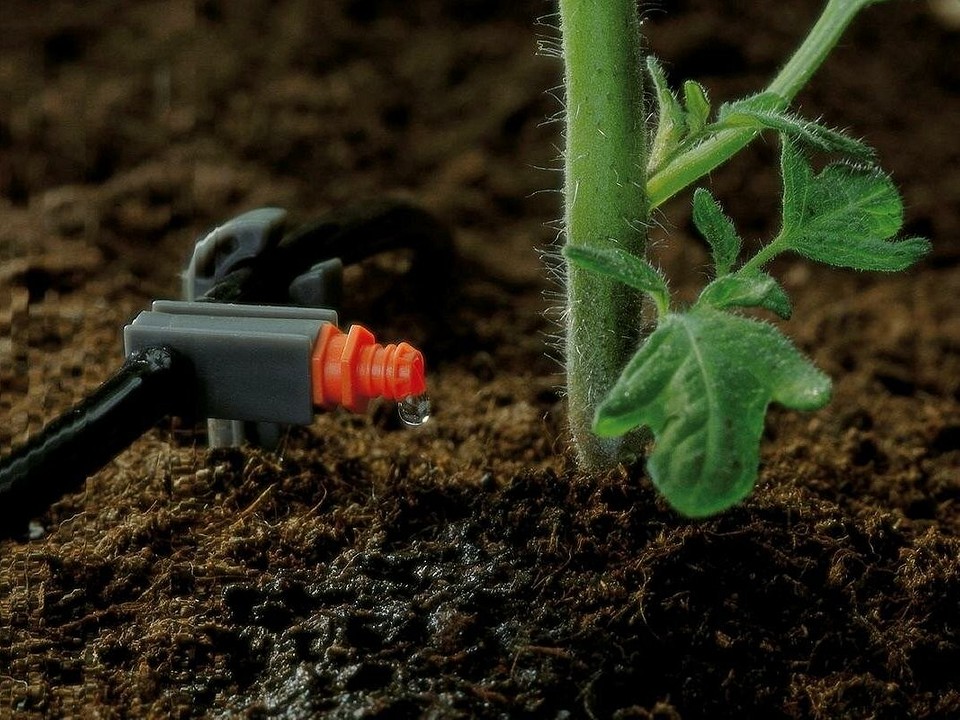

Микрокапельный полив

Микрокапельный полив отличается тем, что в нем используются специальные капельницы на стойках. К этим капельницам подводится вода через микротрубки диаметром 6 мм.

Очень удобная система для полива клумб, деревьев в питомниках, горшочных комнатных растений и любых культур, требующих ииндивидуального прикорневого полива.

Например, с помощью такой системы орошаются все растения на одном из балконов дома в центре Москвы.

Пошаговый план монтажа системы автоматического полива своими руками

Как сделать автополив своими руками? Здесь приведен пошаговый план выполнения работ по подбору и монтажу поливочного оборудования.

Создание проекта автоматического полива

1. На плане участка сделать расстановку спринклеров со 100% перекрытием с учетом радиусов расстояния сопел.
2. С учетом гидравлических потерь и расходов сделать своими руками разбивку системы автоматического полива газона на зоны.
3. Подобрать насос и объем емкости в соответствии с полученными данными.
4. Рассчитать количество и выбрать подходящий тип соединения фитингов, муфт и фильтров для удобства монтажа своими руками.

Вынос в натуру выполненного проекта

1. По выполненному плану необходимо сделать разметку участка, чтобы произвести раскопку траншей.
2. Выполняя разметку следует точно нанести расположение спринклеров системы, чтобы избежать пролития нежелательных зон или недостаточного орошения отдельных участков, выполнив монтаж автополива своими руками.

По выполненной разметке осуществить раскопку траншей

1. Выкопать траншеи размером 30х20 сантиметров для последующего монтажа системы полива. В случае наличия газона, необходимо аккуратно снять его своими руками и осуществлять отсыпку грунта на полиэтиленовую пленку.

Система автополива своими руками — монтаж

1. Собрать узлы спринклеров, клапанных коробов, емкости и насоса.
2. Соединить фитингами трубопровод с собранными узлами.
3. Осуществить монтаж емкости и насоса под полив газона своими руками.
4. Проложить электрический кабель, подключить пульт управления и настроить систему.

Полезные видео по оборудованию для поливочных систем

Возможно ли собрать систему автополива своими руками?

Система автополива своими руками.

Для начала давайте разберемся в том, какие разновидности поливных систем чаще всего используют. На данный момент наиболее эффективно используют 3 существующих способа полива сада, огорода, участка или дачи. Полив дождевателями, капельный полив и внутрипочвенный полив. Каждый из них эффективен в своей области. В данной статье мы будем акцентировать внимание на поливе газона. Лучше всего с этой задачей справятся дождеватели. Рассмотрим подробнее данный вид полива и как его сделать своими руками. Будет не лишним осветить сильные стороны этого способа. Прежде всего это большая площадь распыления, и соответственно хороший показатель увлажнения от одного дождевателя. Из этого вытекает следующее преимущество данного способа – меньшая протяженность трубопровода, что конечно же, сэкономит немало денег. И последний плюс – это визуальный контроль за работой системой, так как весь полив происходит на поверхности.

Из минусов стоит отметить только, разве что высокое потребление воды, так как вода распыляется по площади, а не дозированно под корень, и соответственно требование к давлению, что подразумевает установку насоса.

Состав системы полива.

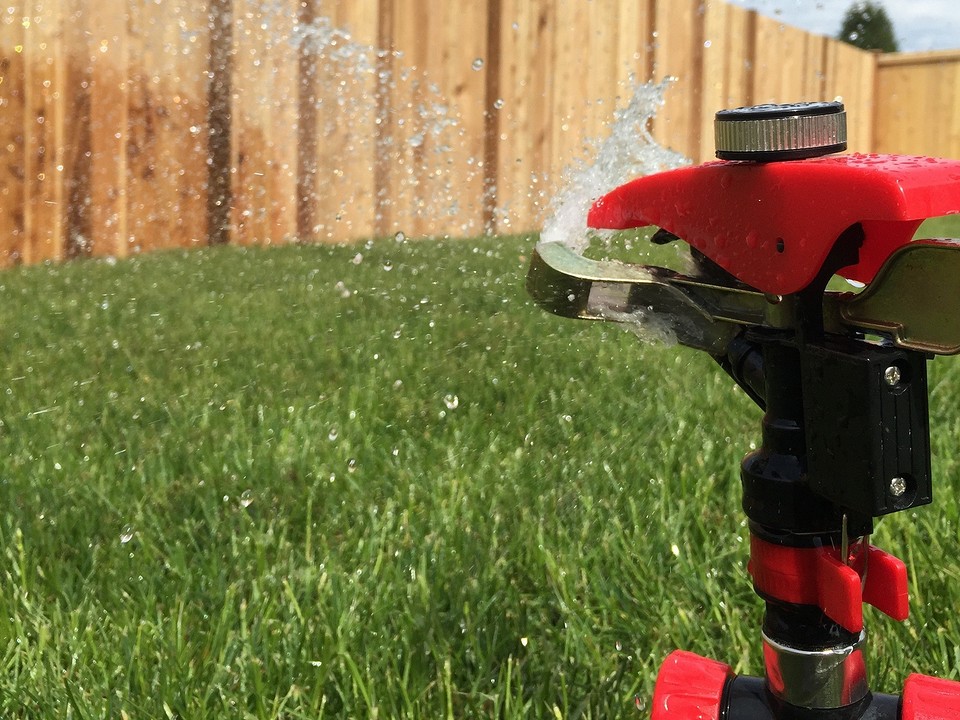

1. Дождеватели. Они бывают статические, роторные и импульсные. Все они отличаются друг от друга по дальности, площади покрытии и технологии распыления воды.

2. Трубы. Для систем автоматического полива подойдут трубы из полиэтилена, трубы из полипропилена и трубы из поливинилхлорида (ПВХ). Сравнительный анализ характеристик представленных труб приведен в таблице 1.

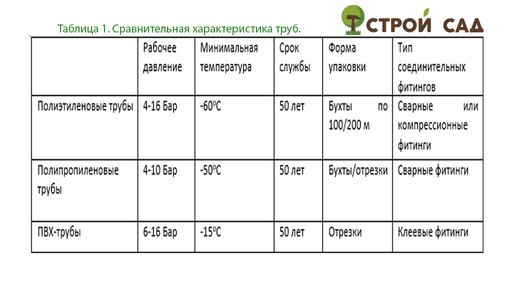

Как видно из таблицы идеальным выбором трубы для системы автопоилка станет полиэтиленовая труба – оптимальное рабочее давление, хорошая переносимость низких температур, высокий срок службы, удобная форма поставки в бухтах и самое главное – возможность соединять компрессионными фитингами.

3. Соединительные фитинги. Поступив разумно и выбрав полиэтиленовую трубу, нам понадобятся компрессионные фитинги. Они сделаны из пластика, имеют отличные рабочие характеристики и самое главное простой способ установки. Вам понадобятся всевозможные муфты, тройники, адаптеры, угольники, отводы, коннекторы, заглушки. Характер и количество фитингов зависит от конкретно вашего плана автополива.

4. Контроллер управления поливом. Так как наш автополив будет автоматическим, нам понадобится контроллер. Данный девайс позволяет программировать график полива не только по дням, но и на целый сезон! Система также будет получать и анализировать данные он внешних источников: датчики дождя, ветра и заморозков. В случае сигнала от одного из них, компьютер автоматически приостановит полив, а также автоматически возобновит при поступлении сигнала возобновления.

5. Электромагнитные клапана. Регулируют доступ воды в дождеватели по командам от контроллера. На рынке представлено множество моделей и все они отличаются друг от друга размером присоединительной части, внутренним устройством и материалом корпуса и электрическими параметрами управления.

6. Электропровод. Для автоматизации системы используется подача от контроллера переменного тока с напряжением 24 В и силой в 0,5 А до каждого клапана. Сечение следует подбирать в зависимости от длины электропровода. Если длина менее 100 м, то сечение от 0,75 до 1 мм2. Если длина свыше 100 метров, то сечение должно быть не менее 1,5 мм2. Провода укладываются в гофротрубку и кладутся параллельно с трубопроводом.

7. Датчики. Существуют датчики дождя, ветра, заморозков и влажности почвы. Все они выполняют соответствующие им функции и блокируют систему полива в случае положительного сигнала.

8. Фильтры. Необходимый элемент системы автополива, который устанавливается вначале системы и предотвращает загрязнение клапанов, сопел, дождевателей от грязи или даже мусора присутствующего в воде. Все фильтра различаются между собой по пропускной способности, материалом корпуса, типом и материалом фильтрующего элемента и размером ячейки.

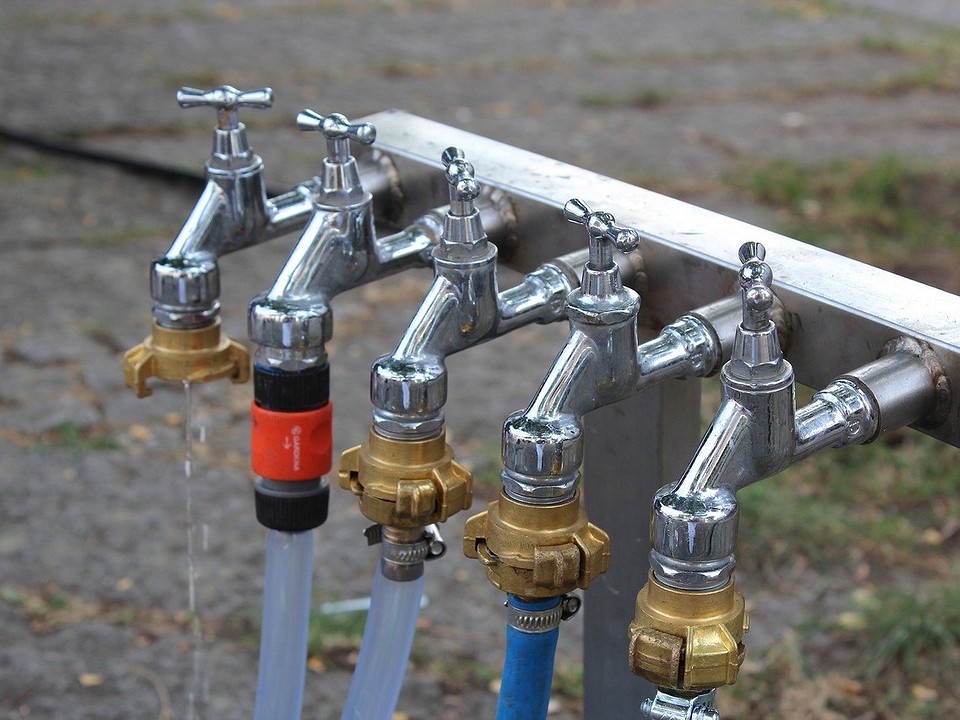

9. Водозаборные розетки. Используются в системах автополива для быстрого получения доступа к воде.

10. Шаровые краны. Один устанавливается возле источника водоснабжения, а остальные по желанию пользователя в качестве запирающих устройств на концах трубопровода. Краны делают обслуживание системы более удобным.

11. Насос. Система автополива очень требовательна к обеспечению постоянного давления, поэтому без насоса обойтись скорее всего не получится. Для оптимальной работы требуется давление от 2 до 4 Бар давления на каждом конце трубопровода. Для поддержания такого давления требуется мощный многоступенчатый насос.

11. Емкость. Емкости устанавливают вначале системы автополива, потому как водоснабжение из естественных источников может быть не стабильно.

С чего начать? Система полива на даче своими руками.

Теперь, когда мы знаем все оборудование, которое понадобится нам в ходе работы, мы можем начать проектирование системы автополива. При проектировании следует учесть следующие моменты:

1. Необходимо отобразить на плане существующие и планируемые забор, дорожки, водоемы, строения и прочие архитектурные формы, а также деревья, кустарники, клумбы, грядки или огород в целом.

2. Отобразить на плане источник водоснабжения.

3. Отобразить на плане место установки контроллера.

4. Разделить план на участки – зоны полива.

5. Правильно разместить все планируемые дождеватели на газонах.

6. Составить схему трубопровода.

7. Рассчитать диаметр трубопровода и определить потери давления.

8. Проанализировать источник водоснабжения на момент необходимости установки емкости и подходящего насоса.

9. Рассчитать длину и площадь сечения проводов.

Если учесть все эти нюансы, можно будет избежать во время монтажа большого количества проблем, которые легче предотвратить чем потом исправлять уже сделанное.

И наконец, составив план системы, учтя все детали, мы можем приступать монтажу. При производстве работ следует обратить внимание на следующие тонкости. Следует знать, что начинать земляные работы, рекомендуется, после полностью законченных мероприятий по благоустройству участка, завершения создания плодородного слоя, однако перед посевными работами и высадкой растений. Если же участок уже облагородили, высадили все растения и засеяли траву, следует быть предельно аккуратным при поднятии дернового покрова и при его восстановлении.

Монтаж системы автополива.

1. Необходимо разметить участок с помощью марок, меток или флажков. На основании плана выделяются места где будут расположены дождеватели, короба под клапана и краны. Этот этап имеет большое значение, потому как происходит корректировка плана под реальные условия.

2. Монтаж труб, участков системы и клапанов. В нашем случае сборка происходит с помощью компрессионных фитингов, это очень облегчит работу и время сборки. В местах пересечения трубопровода препятствий (дорожек, больших камней и сооружений) монтаж осуществляется в специальных кожухах. Обустройство траншеи делается в основном вручную. Ширина траншеи должна быть около 30 см, глубина от 25 до 50 см.

3. Прокладка кабеля. Электрокабель упаковывается в гофру и вместе в трубопроводом зарывается в траншею. Лучше всего будет расположить эту гофру под трубой для еще большей надежности от случайного механического воздействия.

4. Установка контроллера и датчиков. Контроллер устанавливается вблизи от источника электропитания (220 В) и примерно на высоте плеч, для более удобного пользования. Датчики располагаются в местах беспрепятственного попадания на них осадков.

5. Соединение системы орошения с системой водоснабжения. Блок подсоединения к источнику состоит из: центрального крана, который будет регулировать подачу воды в систему; обратного клапана, который предотвратит отток воды из системы полива при падении давления; продувочного блока, для осуществления продувания системы на зиму и консервации; и наконец, фильтра, для фильтрации воды от присутствующих в ней примесей.

6. Установка насоса и емкости. Насос устанавливается возле источника водоснабжения и емкости. При монтаже емкости, следует заранее подумать и установить оборудование автоматического контроля за уровнем воды в емкости.

7. Запуск системы, установка и регулирование сопел, контроллера. Происходит запуск системы без установки сопел. Происходит анализ герметичности на момент наличия утечек и дефектов. Все устраняется на месте, сразу. После прогона воды через систему и устранения всех дефектов, траншеи засыпаются грунтом. После всего этого из дождевателей удаляются технические сопла и устанавливаются сопла, предусмотренные планом. При следующих запусках системы, регулируются сектора полива дождевателей.

8. Программирование контроллера и контрольное тестирование системы. Происходит настройка цикла полива контроллера. Анализ работы всех элементов системы полива.

Данная статья подходит к концу. Надеюсь она поможет вам при подготовке, проектировании или монтаже вашей системы автополива и предостережет от возможных ошибок.

Мы подготовили список надежного оборудования, которое вам пригодится:

Спринклер для полива или дождеватель: Для газона лучшим вариантом цена качество будет модель компании Rain Bird с выдвижным штоком в 10 см, что является оптимальным вариантом для газона. Спринклер без труда можно смонтировать самостоятельно.

Лучший дождеватель по мнению специалистов стройсад: Rain Bird 1804

Контроллер для полива: Hunter XC (x-core). Два года гарантии, легко настроить, куча опций, возможность подключения беспроводного управления.

Электромагнитный клапан для полива: Купили контроллер ? Купите и клапан! Надежность в этом деле очень важна. Клапана принимают на себе очень большие нагрузки, на этом элементе не стоит экономить. Мы рекомендуем э/м клапан Hunter PGV 101 G-B.

Фитинги для монтажа системы полива: Irritec — сделано в италии, срок эксплуатации — люди столько не живут. Покупайте Irritec и вы забудете, что такое протечка на фитинге. Компания выпускает только серию компрессионных фитингов, которые подходят для крепления пнд труб.

Фильтра. Мы рекомендуем ставить дисковый Фильтр Irritec. Диаметр фильтра подбирайте под вашу магистральную трубу.

Датчики дождя нужная вещь если вы заботитесь о полной автоматизации процесса полива, тут наши предпочтения приходят на высокочувствительный датчик из Калифорнии Hunter Rain Clik.

Если у Вас есть вопросы по монтажу системы автополива своими руками, мы готовы ответить Вам, и проконсультировать. Вы можете писать нам на почту или же в группу Вконтакте.

Напоминаем, все перечисленное оборудование Вы можете приобрести в нашем интернет магазине автополива.

Как своими руками сделать автополив на даче: советы и инструкции для 3-х типов систем

Перед тем как сделать автополив на даче своими руками, следует взвесить все «за» и «против». Система позволит избавиться от тяжелого ручного труда. С ней не нужно будет таскать тяжелые ведра и лейки. Исчезнет необходимость стоять вечерами со шлангом, орошая газон. На грядках будет меньше поломанных стеблей — перемещая шланг, несложно повредить растения на огороде или задеть садовую скульптуру. Сильный напор размывает почву и способен сломать небольшую ветку, а автоматические устройства можно запрограммировать на определенный режим, задав время и продолжительность. Системы бывают самотечными и механизированными. В первом случае монтируют резервуар, работающий по принципу водонапорной башни. Его ставят на стойки либо располагают на возвышенности. Во втором — используют насосы, подключенные к электросети. Из минусов: емкость занимает много места и смотрится довольно непривлекательно, особенно на большой высоте. Приборы расходуют электричество, что приводит к определенным затратам, поэтому такие схемы обычно применяют на больших участках.

Все о том, как сделать автополив на даче

Элементы системы

Она включает в себя три основных части.

• Источник воды — водопровод, природный водоем, расположенный поблизости, скважина или резервуар на участке, например, большая бочка объемом от 2 м 3 .
• Каналы, соединяющие грядки с источником.
• Распылитель, подземный ороситель или капельник.

Какая вода подходит для орошения

• Она должна быть теплой — холодную плохо переносят растения. Если ее берут из скважины, лучше установить емкость для прогрева на открытом воздухе. На поверхности летом температура, как правило, выше, чем в колодце. В распылитель, создающий мелкие капли, можно подавать холодную влагу — она успеет прогреться при контакте с воздухом.
• Важно наличие примесей — капельник может засориться песком и илом, а также частицами ржавчины. Некоторые примеси наносят вред растениям. На каналы, проложенные от реки или пруда, а также коммуникации, подсоединенные к ржавым трубам, лучше установить фильтры грубой очистки.

Каким должно быть давление в системе

Для интенсивного распыления потребуется не менее двух атмосфер. Чтобы получить такой напор, используют насосы, работающие от электросети. В капельниках сильный напор не нужен. Чтобы его снизить, ставят редуктор. Оптимальный показатель — около полутора атмосфер. Если жидкость поступает самотеком, важно рассчитать высоту резервуара — от нее зависит сила потока и площадь, которую он должен охватить. Следует учесть перепады высот грунта на участке. Чтобы заставить поток течь вверх, придется сделать более высокие стойки под бочку или цистерну. Желательно расположить ее в самой высокой точке, но это не всегда бывает возможно.

Источники воды для системы автополива на даче

Схема без водопровода

В данном случае обязательно используется резервуар, заполняющийся с помощью погружного или дренажного насоса. Емкость необходима по двум причинам. Первая — жидкость следует прогреть, так как для многих растений, особенно для парниковых, температура очень важна. Даже привычные к холодному климату культуры лучше растут в тепле. И вторая причина — притока может не хватить для создания необходимого напора в распылителях.

Чтобы внутри не появились водоросли, емкость накрывают черной пленкой либо другим материалом, не пропускающим солнечные лучи. Без света водоросли не смогут продолжать свою жизнедеятельность.

Оборудование управляется вручную. Существуют программируемые станции, позволяющие устанавливать режим подачи. Выпускаются насосы и клапаны с таймером. Есть и более простой способ автоматизировать оборудование — нужно смонтировать клапан с поплавком от сливного бачка, перекрывающий подачу при наполнении.

Подключение к коммуникациям

Если температура на выходе слишком низкая, а напора не хватает, обустраивают накопительный резервуар. Врез в водопроводные трубы можно делать только от своей ветки. Если требуется наполнить бак, делать врез нет необходимости, поскольку большое давление не требуется — достаточно надеть шланг на уже установленный кран или выход.

Для капельного полива используют специальные сеточные, дисковые, электромагнитные фильтры, улавливающие крупные частицы. Жидкость поступает в почву через узкие отверстия шириной около миллиметра. Они легко забиваются песком, глиной, илом и ржавчиной. Прочистить их непросто. Засоряется и распылитель. Кроме того, на дне труб и шлангов накапливается твердый осадок, со временем забивая их. Очистка нужна еще и для того, чтобы повысить срок службы оборудования. Абразивные частицы разрушают материал проводки и стирают прокладки клапанов.

Устройство каналов системы автополива

Их скрывают под землей либо прокладывают на поверхности. Второй вариант удобнее при низком уровне качества водоподготовки, когда проводку приходится часто прочищать. Подземные каналы закапывают на глубину от 30 см. Если расположить их выше, они будут испытывать внешние воздействия. Их легче будет повредить лопатой или мотоблоком. Желательно смонтировать их ниже уровня промерзания грунта.

Чтобы влага не задерживалась на низких и прямых участках, делают общий уклон 1-2 градуса.

Применяют пластиковую и металлическую арматуру. У пластиковой больше преимуществ — она не ржавеет, проще монтируется и выдерживает расчетные нагрузки не хуже стальной. Материал более пластичен и лучше выдерживает давление при замерзании воды, оставшейся внутри.

Обычно выбирают трубы диаметром от 2,5 до 4 см. Их стыкуют с помощью фитингов. Изделия не нужно сваривать и нарезать резьбу в местах их соединения. Детали уже готовы к использованию. Они продаются в бухтах.

Прежде чем собрать автополив для грядок на даче своими руками, необходимо нарисовать его схему на плане участка. Трубы не должны пересекаться с канализацией и проходить через подземные сооружения — колодцы, септики, подполья. Чтобы не допустить ошибку, трассу размечают кольями с натянутой между ними веревкой, отмечая положение каждого выхода.

Варианты систем автополива и как их сделать своими руками

1. Из пластиковых бутылок

Самое простое решение, не требующее проведения масштабных работ — пластиковые бутылки с перфорированными крышками. Они представляют собой самодостаточные устройства, со всеми необходимыми элементами — источником, каналами и выходом. Это самый простой и самый неудобный способ капельного орошения. Возле каждого куста в землю втыкают кол толщиной около сантиметра с привязанной к нему бутылкой. Отверстие в крышке проделывают с помощью тонкого гвоздя, булавки или иглы. Их лучше нагреть, чтобы они легче проходили сквозь пластик.

Существуют специальные вытянутые конусы из пластмассы, надевающиеся на горлышко и втыкающиеся в грунт. В них проделывают одно или два отверстия по бокам. Если сделать его снизу, оно забьется землей, когда бутылку будут вставлять. При таком способе влага поступает прямо к корням, не размывая почву. Он хорошо подходит для теплиц и небольших участков. Недостатком является то, что бутылки необходимо наполнять по отдельности. Это отнимает много времени и сил. Каждую из них нужно вытащить, открыть, наполнить, закрыть и вернуть на место. Полив из шланга требует меньших усилий при такой же периодичности, но струя размывает почву, а температура потока может оказаться слишком низкой. Если заряжать бутылки на несколько дней, выигрыш по времени будет очевиден.

Монтаж системы автополива поэтапно

И снова о проекте

Где только мы не говорили уже, что без проекта автополив не получится, если вы действительно делаете автополив, а здесь мы говорим только о системах автоматического полива. Вопрос проекта может отпадать только в тех случаех, где дождевателей очень немного (до 5 шт) — в таком случае можно эксперементальным путем подобрать и диаметр труб и насос. Расходы на переделки системы будут незначительными. Однако, если система разрабатывается такая, какая она должна быть по правилам, то обязательно делайте проект. Проект можно заказать или сделать самому, воспользовавшись руководством по проектированию.

Подготовка системы автополива к установке

Строительство сложных систем автоматического полива, позволяющих орошать территории с большой площадью – это задача профильных узкоспециализированных компаний. Заинтересованному хозяину по силам построить на своем участке систему, которая в автоматическом режиме обеспечит все насаждения живительной влагой. А если все правильно рассчитать, то высаженные на участке растения будут получать воду с учетом индивидуальных потребностей.
В случае с «черновым» грунтом следует обратить особое внимание на дендроплан, или другими словами, ландшафтный проект. Важно, чтобы будущие посадки растений были известны с высокой точностью, чтобы исключить неточности в монтаже системы полива.
Нет преград к монтажу и там, где уже имеются в наличии газоны, оформленные цветники, палисадники, и где растут кустарники с деревьями. В этих условиях работа монтажников усложнится тем, что придётся выполнить аккуратное вскрытие дёрна в требуемых местах, а по окончании всех установок – его восстановление на прежнее место.

ОСНОВНЫЕ ЭТАПЫ УСТАНОВКИ СИСТЕМЫ АВТОПОЛИВА

1. Согласно готовому проекту автополива намечаются точки расположения оросителей а также установки монтажных коробов. Кроме того, при помощи шпагата выполняется трассировка будующих траншей. Если у вас рабочий проект, то в нем подробно расписаны все узлы, диаметры труб и фитинги, применяемые по всей территории участка.

2. Подготовка траншей для укладки трубопроводов

В траншеи укладывается основная магистраль по которой перемещается вода. Траншеи выкапываются таким образом, чтобы не повредить Вашим насаждениям и декору. Если же приходится снимать газон, то он регулярно поливается в случае активного солнца. Под дорожками и площадками (если есть высокая необходимость пересечения с ними), прокладываются гильзы, в которых в последствие протягивается магистраль.
Прокладка линий системы.
Магистраль укладывается в траншеи на глубину 20–30 см. Соединяется с помощью уголков и тройников. К магистрали уже подсоединяются дождеватели и прочие элементы.
Установка функционального оборудования и его монтаж.

3. Работы по сборке трубопроводов, э/м клапанов и узлов.

Монтаж осуществляется методом контактно-стыковой сварки в раструб или с помощью компрессионных фитингов.

В местах пересечения трубопроводов с препятствиями (дорожки, мощения, и др. сооружения) пропуск труб и кабеля управления осуществляется в заранее установленных «гильзах».

Сначала дождеватель скручивается с фитингом через гибкое колено. Собранный и готовый к использованию дождеватель монтируется на трубу, которая уже к этому моменту разложена в траншее.

Электромагнитные клапаны размещаются в грунте на глубине 15 — 30 см на песчано-гравийном основании с толщиной 5 — 10 см, с целью дренажа. Монтаж клапанов осуществляется в специальных пластиковых коробах — боксах для удобного доступа и обслуживания. Верхние крышки короба точно выставляются по уровню газона.

Чаще всего при сборке трубопроводов работы ведутся поэтапно в соответствии с зонами полива. Для упрощения сборки трубы и уменьшения количества ошибок, фасонные части и компрессионные фитинги выкладываются рядом с местом их будущей установкой.

Установка клапанов

Для удобства работ и возможности доступа к клапанам, они монтируются в специальных коробах (колодцах) из пластика. Короба бывают разного размера и в них можно размещать сразу по несколько клапанов. Их верхние крышки устанавливаются строго по уровню дерна. Пластиковые короба выпускаются в большом ассортименте, имеют круглую и прямоугольную форму и различаются между собой размерами, которые позволяют поместить в него разное количество электромагнитных клапанов.

4. Прокладывание кабеля

Вместе с трубопроводами в траншеи укладываются электрические кабели, которые будут служить для управления открыванием клапанов. Лучше, если кабели будут находиться в специальных гофротрубках и для гарантированной защиты от повреждений располагаться под трубопроводом. Для соединения проводов используют водонепроницаемые контакты.

5. Установка пульта управления и погодных датчиков

Программатор ( контроллер ) можно устанавливать как внутри зданий, так и снаружи. Контроллеры открытого монтажа можно монтировать прямо под открытым небом. Высота установки, как правило, составляет около 160 см над полом на уровне глаз оператора.

С целью остановить полив растений в тех случаях, когда он не требуется — во время дождя, порывистого сильного ветра или заморозков — к пульту управления подключаются специальные датчики погоды . На территории участка находят для их размещения определённые места. Например, дождевые датчики необходимо устанавливать так, чтобы на их чувствительную часть атмосферная влага попадала без препятствий. Для места крепления можно использовать стены и крыши зданий, столбы, и др.

6. Обвязка насоса

Насос подбирается в соответствии с проектом и его характеристики должны быть в строгих пределах рассчетов. Как выбирать и расчитывать насос рассказано в статьях здесь. Иногда можно обойтись без емкости и насоса, но это скорее исключение из правил. Чаще всего насос требуется и емкость тоже.

Чаще всего емкость и насос устанавливают на улице за какими-либо строениями, где оборудование будет не видно. Кто-то стремится ставить емкость на солнечную сторону, чтобы вода успевала нагреться, но это не обязательно.

Иногда емкость размещают под землей, но тогда и насос нужно использовать погружной, а не поверхностный, чтобы избежать проблем с завоздушиванием заборного патрубка поверхностного насоса. Дополнительно нужно решить вопрос с контролем уровня воды в емкости. Для этого существуют разного рода устройства, но мы чаще всего стали применять контроль уровня при помощи поплавкового электрического размыкателя, который управляет отдельным клапаном заправки емкости. Механические поплавковые клапаны по нашему опыту не подтвердили свою надежность.

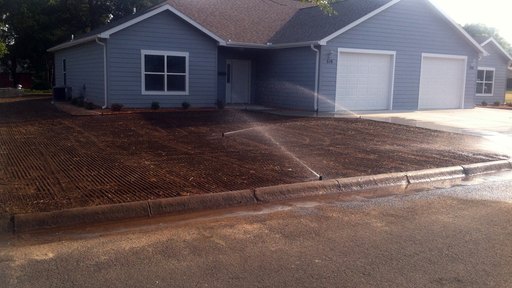

8. Установка форсунок, их регулировка и запуск системы автополива.

Наконец, когда система полива соеденена с насосом , можно заполнять емкость водой и запускать насос, но форсунки пока устанавливать рано. Нужно поочередно открывая электромагнитные клапаны , промыть трубы через зоволские заглушки, которые накручены на дождеватели. Таким образом трубы освобождаются от имеющейся грязи. Это позволяет также проверить, все ли соединения достаточно герметичны, и устранить все обнаруженные дефекты. Затем траншеи засыпаются грунтом, производится утрамбовка и восстанавливается газон. На разбрызгивателях вместо технических заглушек устанавливаются сопловые насадки (форсунки) согласно проекту. Проводится окончательная регулировка форсунок. Пуско-наладка завершается настройкой контроллера. О настройке контроллера в конце статьи здесь
