Устройство внутренней канализации в доме

Внутренняя канализация в частном доме: правила проектирования и монтажа + разбор частых ошибок

При проектировании и монтаже внутренней канализации для частного дома никто не застрахован от ошибок, которые могут привести к непредсказуемым последствиям, от появления неприятного запаха до полной неработоспособности системы. Рассмотрим в данной статье понятие внутренняя канализация в частном доме: правила проектирования и монтажа + разбор частых ошибок, возникающих в процессе всего этого.

Общая характеристика современной внутренней системы канализации

Сегодня строительство частного загородного жилья переживает настоящий бум. Поэтому появилась необходимость создания удобной и современной системы канализации, которую бы смог смонтировать обычный человек, не обладающий строительным образованием. Такая система должна иметь хорошую производительность, так как количество сантехнических приборов, производящих бытовые стоки увеличилось значительно. Ведь с появлением автоматических стиральных машин, посудомоек, джакузи и душевых кабин водопотребление обычного домохозяйства увеличилось до 200 л на человека в сутки.

Увеличение количества сантехнических приборов приводит к значительному усложнению самих трубопроводных сетей. Благо, что сегодня для монтажа канализации используют ПВХ трубы, которые снабжаются вспомогательными фасонными частями, с помощью которых монтаж трубопровода становится не сложнее изготовления поделки из детского конструктора. Все эти детали снабжают уплотнительными кольцами, которые могут быть легко заменены при необходимости.

Внутренняя канализация представляет собой совокупность пластиковых труб и фасонных частей для их соединения, служащих для отвода сточных вод от сантехнических устройств. Сами устройства снабжены сифонами, необходимыми для недопущения проникновения запаха внутрь помещений. Укладка труб подчиняется строгим правилам, несоблюдение которых чревато нарушением работы всей системы.

Правила укладки труб при сооружении внутренней канализации

В качестве центрального отводящего канала во всей системе канализации дома является стояк. Он может быть один на весь дом. Если дом слишком большой или санузлы расположены на значительном удалении друг от друга, то стояков делают два или больше. Они представляют собой вертикально установленные трубы, которые начинаются в подвале, а заканчиваются на кровле. Нижняя часть стояка соединена с наклонной трубой такого же или большего диаметра, которая выходит наружу в емкость для накопления стоков или в станцию очистки сточных вод. Верхняя часть стояка возвышается над кровлей не менее чем на 0,5 м. Она открыта или снабжена обратным клапаном. Для чего это нужно – рассмотрим далее. Все подводы, ведущие от сантехнических устройств подключены к стоякам.

Гидродинамика жидкостей в трубах

Труба представляет собой цилиндр, внутри которого движется вода. При полном заполнении трубы водой возникает эффект поршня. Это значит, что сверху водяной пробки давление резко падает, а снизу наоборот повышается. В ситуации, когда происходит взрывной слив из бачка унитаза, образовавшийся вакуум способен высосать всю воду из сифонов. Это чревато появлением запаха в помещениях. Напротив, по ходу движения жидкости возникает избыточное давление, которое способно вытолкнуть нечистоты из находящихся ниже унитаза устройств.

Игнорирование законов гидродинамики приводит к возникновению двух распространенных ошибок при проектировании и монтаже канализации. Первая ошибка заключается в отказе от устройства вентиляции. Фоновая труба, идущая от стояка к кровле, не только отводит неприятный запах, но и служит компенсатором давления в системе. Ведь при ее наличии пониженное давление над водяным поршнем не высосет воду из сифонов, а обеспечит поступление воздуха в систему из атмосферы, что вновь уровняет давление.

Вторая распространенная ошибка заключается в том, что все сантехнические приборы подключают через подводящие трубы к стояку ниже унитаза. Это недопустимо, так как непременно станет причиной выливания нечистот в раковину или душевую кабину при смыве. Аналогичные проблемы возникают, когда трубы подводок имеют длину больше, чем допустимая для них. Дабы не возникали подобные неприятности нужно сформулировать некоторые важные правила для монтажа внутридомовой канализации.

Правила устройства внутридомовой канализации, нарушение которых недопустимо

Внимание! Нарушение нижеизложенных правил может привести к серьезному расстройству работы внутренней канализационной системы или возникновению аварийной ситуации.

  • Подключение унитаза к стояку должно осуществляться отдельно от других сантехнических устройств.
  • Все остальные элементы сантехники включают в систему выше точки присоединения унитаза. На одной подводящей трубе может находиться несколько приборов, если позволяет их производительность.
  • Любая подводящая труба должна быть по диаметру не меньше, чем имеющая наибольший диаметр подводка от прибора.
  • Отвод от унитаза имеет диаметр 100 мм, следовательно, стояк не должен быть тоньше него.
  • Унитаз устанавливают на расстоянии не более 1 м от стояка, а остальные устройства не далее 3 м.
  • Если в доме имеется подводящая труба длиннее, чем 3 м, то она не должна быть тоньше 70 мм. Подводку, которая длиннее 5 м делают уже из 100 миллиметровой трубы.

Если увеличение диаметра подводящих труб по какой-то причине невозможно, то существует способ обойти это правило. Для этого необходимо конец такой трубы вывести на крышу и снабдить вакуумным клапаном либо закольцевать его на стояк выше всех остальных приборов.

Количественные характеристики параметров укладки канализационных труб

Существую важные нюансы, соблюдение которых обеспечит работоспособность канализации в оптимальном режиме:

  • Наклон всех горизонтальных труб зависит от диаметра их сечения. Нормативы говорят о том, что труба диаметром 50 мм должна опускаться на 3 см каждый погонный метр длины, имеющая диаметр от 100 до 110 мм на 2 см на метр. Трубы, имеющие диаметр более 160 мм можно наклонять не более 0,8 см на погонный метр.
  • Такой показатель, как перепад высоты для унитаза должен составлять 1 м, а для других устройств 3 м. Превышение этих параметров должно сопровождаться организацией вентиляции на концах соответствующих подводов.

Еще одна распространенная ошибка заключается в неправильном оформлении углов. Если сделать углы 90 градусов, то в результате отскока в этом месте будет формироваться засор из отходов, и труба быстро забьется. По этой причине на углах необходимо создать плавный поток воды. Для этого применяют фасонные части, имеющие угол наклона 135 градусов.

Четвертая ошибка – это вывод фановой трубы не на кровлю, а в общую домовую вентиляцию. Такое устройство создаст незабываемый «аромат» во всем доме, избавиться от которого можно только, переделав всю систему.

Для того, чтобы не было слышно звуков движущейся по трубам воды, необходимо устроить шумоизоляцию. Для этого трубы обматывают минеральной ватой и помещают в короба из гипсокартонных листов. Для своевременного и удобного проведения профилактических работ трубы оборудуют люками ревизии через каждые 15 м. Это же относится ко всем поворотам.

Пятая ошибка. В трубе, соединяющей внутридомовую канализацию и септик, не установлен обратный клапан. В этом случае при переполнении наружных устройств для утилизации вода может подняться вверх по трубам и залить подвальное помещение.

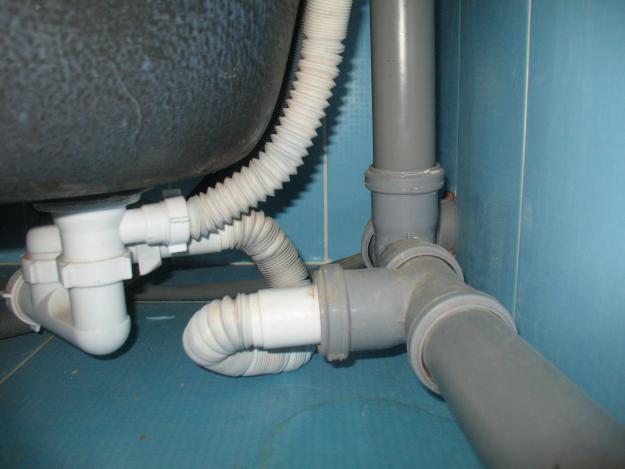

Ошибки, связанные с подключением сифонов

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Какие расчеты производят при планировании внутренней канализации

Работа по проектированию внутренней канализации должна осуществляться строго в соответствии с вышеизложенными правилами. Кроме того, для их соблюдения требуется проведение определенных расчетов:

  • На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
  • Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
  • Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
  • Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
  • Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.
Читать еще:  Снижение поливов перед транспортировкой рассады

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Что нужно для сооружения внутридомовой системы канализации

Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой. Для стояков используют трубы диаметром 100 мм, а для остальных приборов 50 мм. Для соединения с наружной канализацией применяют гофрированную трубу, по причине ее лучшего сопротивления подвижкам грунта.

Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:

  • Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
  • В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
  • Тройники различных видов являются фитингами для организации разветвлений труб.
  • Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.

Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.

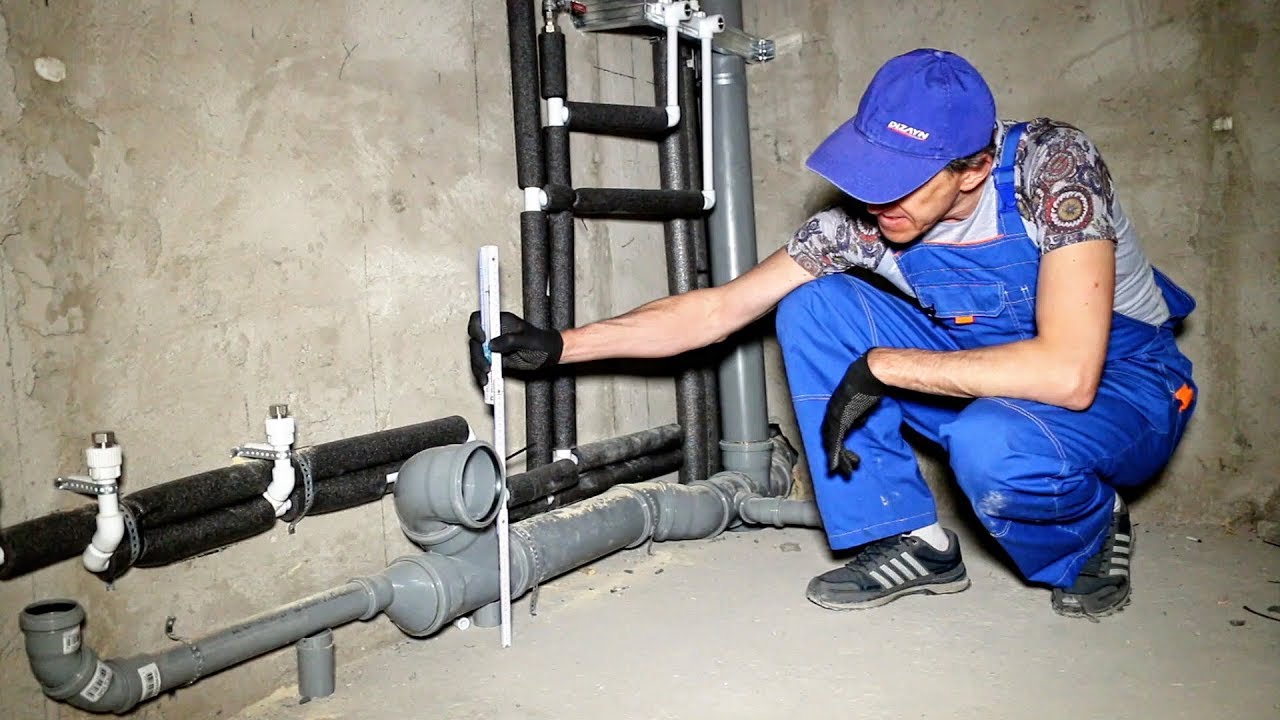

Последовательность работ при монтаже внутренней канализации

Монтаж канализационной системы внутри дома осуществляется в следующем порядке:

Во-первых, устанавливают стояки, выводя их концы на кровлю и в подвал. Они должны проходить в непосредственной близости от унитазов. В подвале их соединяют с наклонной трубой, выходящей наружу в емкость септика, а верхние концы оставляют открытыми или снабжают обратными клапанами.

Во-вторых, подводят к стояку подводы от унитазов. Они должны быть отдельными.

В-третьих, подсоединяют к стоякам подводки от других устройств выше входов унитазов.

В-четвертых, устанавливают на все приборы сифоны.

В-пятых, соединяют сифоны с подводками.

На этом можно считать монтаж внутренней системы канализации оконченным. Важно, чтобы все стыки были плотными, а все трубы жестко крепились к стенам или перекрытиям, а их расхождение было бы исключено.

В заключение скажем, что правильно спроектированная и собранная канализация будет работать все положенное ей долгое время без серьезных проблем.

Внутренняя канализация в частном доме

Внутренняя канализация служит для транспортировки бытовых стоков из помещения в наружную сеть. Прокладка внутренней канализации в частном доме, да и в квартире тоже, не является сверх тяжелым делом. Главное учитывать требования ГОСТа и СНиПа, что бы вместо работоспособной системы не получить головную боль в виде постоянной прочистке забившихся стоков.

Конечно при проектировании и монтаже никто не застрахован от ошибок, которые влекут за собой неприятный запах из труб или забившийся стояк. Поэтому в этой статье разберемся в особенностях внутренней канализации, рассмотрим правила проектирования и монтажа. А так же разберем частые ошибки допускаемые при устройстве канализационных систем внутри дома.

Общие сведения

Устройство канализационной системы состоит из двух этапов:

  1. Монтаж внутренней канализации — установка стояков, фановой трубы, разводка к санузлам.
  2. Устройство наружной канализации — прокладка трубопровода, установка очистного сооружения или накопительной емкости.

Первый этап, с которого начинается устройство канализационной сети это монтаж внутренней системы. Если вы хотите сэкономить, то можете все работы провести самостоятельно, сложного в этом ничего нет, главное внимательно изучить основные правила и требования. Однако обратившись в специализированные компании, вы будете застрахованы от ошибок, которые можно допустить при монтаже.

Еще при планировке дома нужно заранее продумать расположение помещений к которым будет осуществляться подвод воды и отвод стоков. Помещения которые подключаются к системе водопровода и канализации:

Если они будут расположены компактно, монтаж упростится. Идеальным вариантом можно считать когда все приборы подсоединяются к одному коллектору, который отводит стоки к наружной системе.

Для больших домов с помещениями нуждающимися в отводе стоков и находящиеся на большом удалении друг от друга, рекомендуется сооружать систему состоящую из нескольких очистных сооружений. Для зданий выше одного этажа дополнительно устанавливаются вертикальные стояки.

Внутренняя канализация — основные правила

Для безотказного и полноценного функционирования системы, необходимо чтобы были соблюдены несколько условий:

  1. Угол уклона трубопровода;
  2. Подходящий размер труб и выпусков;
  3. Вся сантехника должна подключаться последовательно;
  4. Отсутствие резких углов и поворотов трубопровода;
  5. Установка ревизионных люков;
  6. Наличие фановой трубы (вентиляция);
  7. Утепление наружной системы водоотвода.

Внутренняя канализация может быть как самотечной, так и принудительной. Второй тип считается самым оптимальным, так как к системе подключается циркуляционный насос.

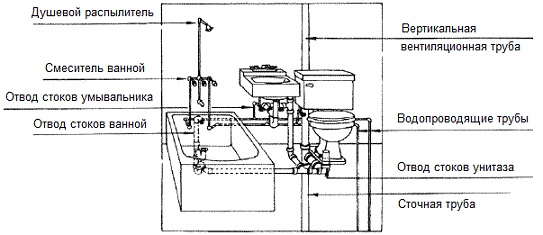

Основные элементы внутренней системы

Простейшая внутренняя система водоотведения состоит из:

  • Канализационный и вентиляционный стояки;
  • Отводные линии;
  • Трубопровод.

Канализационный стояк

Это установленные вертикально трубы, низ которых соединен с наружной канализацией, а верх выходит на крышу и оборудуется обратным клапаном. Стояки служат для сбора стоков из отводящих систем и дальнейшей транспортировки в наружную систему.

Оптимальный вариант когда стояк один. Бывает, что отводящих линий получается много, тогда допускается установка нескольких стояков.

Вентиляционный стояк (фановая труба)

Этот элемент служит для отвода неприятного запаха и компенсации давления в трубах. Отказ от установки фановой трубы является ошибкой.

Так как при сливе воды, в верхней точке трубопровода образуется вакуум, который может высосать водяную пробку из сифонов, а в нижней точке образуется избыточное давление которое приводит к выбросу нечистот через ниже стоящие сантехприборы. При наличии вентиляции с обратным клапаном в систему будет поступать воздух и давление будет уравновешенно.

Отводные линии

Это трубопровод идущий от санприборов (унитаз, раковина, ванна и т.д) к стояку. Они укладываются с уклоном в сторону стояка, максимальная протяженность одной линии 10 м.

Чем больше диаметр труб отводящих линий, тем ближе к стояку должно находиться устройство подключенное к ней. Самый большой диаметр выпуска у унитаза (110 мм), поэтому он устанавливается ближе всех к нижней точке водоотвода.

Трубопровод

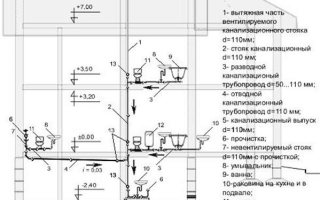

Схемы канализации проектируются для каждого дома индивидуально. Однако диаметр труб остается стандартным.

Внутренняя канализация в частном доме — устройство своими руками

Наличие различных коммуникаций стало нормой даже в небольших дачных домиках, что уж говорить о серьезных загородных поселках. На рынке сейчас можно найти любые материалы, позволяющие создать максимально приятные ощущения от проживания в частном доме.

Читать еще:  Чем поливать помидоры в процессе выращивания

Устройство канализационной системы

С внутренней канализацией дела обстоят немного проще. Отчасти это связано с тем, что проектирование канализации и монтаж внутренних элементов во многом похоже на те же процессы в многоквартирных домах. Впрочем, разница есть, и о ней нужно узнать.

Внутренняя канализация в частном доме предназначена для выведения стоков из сантехнических приборов: ванны, раковины, посудомоечной машины, унитаза и прочих устройств. Далее все эти отходы попадают в единый трубопровод, через который стоки уходят в специально отведенное место.

Постройка внутренней канализации

Каждый из этих шагов нужно рассмотреть отдельно.

Проектирование системы для частного дома

Перед тем как сделать внутреннюю канализацию в частном доме, нужно составить подробную схему, на которой будут отображены все ее элементы. Как правило, при возведении нового дома схема внутренней канализации создается еще на этапе проектирования всей постройки, поскольку так выходит гораздо удобнее. В дальнейшем не придется специально подготавливать различные технологические отверстия и выводы (прочитайте: «Схема канализации в частном доме своими руками — примеры реализации»).

Кроме того, в таком случае намного легче планировать размещение комнат, в которых будет размещаться сантехника. Такие помещения лучше планировать ближе друг к другу, чтобы сэкономить часть денег за счет уменьшения трубопровода и снизить риск возникновения утечек. На сегодняшний день проекты нередко создаются на компьютере, но можно воспользоваться и бумажным вариантом.

Очень важно определить точку, в которой будет находиться общий стояк. Именно от него будут выходить все трубы внутренней канализации, поэтому этот пункт даст возможность точно рассчитать все необходимые параметры.

Подготовка труб и фитингов

Для каждой части трубопровода используются свои трубы:

  1. Внутренние отводы могут выполняться из 50-мм труб.
  2. Канализационные и магистральные трубопроводы обычно выполняются из труб, имеющих сечение более 100 мм.
  3. Для соединения разных отрезков трубопровода используются переходники или фитинги. Очень важно использовать канализационные трубы и фитинги хорошего качества.
  4. Углы поворотов должны быть минимальными, чтобы вероятность засорения конструкции сводилась к минимуму.

Прокладка канализационных труб своими руками

Монтаж трубопроводов является самым сложным и длительным процессом при создании канализации. Желательно делать эту работу с кем-то, а оптимальным вариантом является вызов профессиональной бригады строителей (прочитайте также: «Прокладка канализационных труб своими руками в частном доме»).

Впрочем, все работы можно сделать самостоятельно. Прямые участки трубопроводов соединяются фасонными частями с использованием уплотнителей, что позволяет добиться максимальной герметичности.

Помимо резиновых манжет, нужно обязательно использовать силиконовый герметик. Части канализации, проходящие через стены, должны оборудоваться специальными гильзами. При желании можно приобрести гильзы с противопожарной защитой, которые в случае пожара предотвратят возгорание перекрытий.

Схема внутренней канализации в частном доме подразумевает наличие правильного уклона. Уклон самотечной канализации должен быть достаточным для свободного движения сточных вод. В случае с 50-мм трубами уклон должен составлять не менее 3-4 см на один метр конструкции, а для 100-мм трубопроводов достаточно 2-3 см уклона.

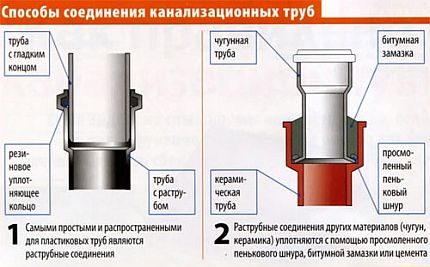

Соединение труб осуществляется очень просто: сначала прямой кусок трубы вставляется в соединительный элемент, на участке делается отметка, после чего его нужно вытащить примерно на сантиметр. Соединяемые части обрабатываются герметиком, и конструкция собрана. Важно помнить о том, что обрезать фасонные детали запрещено, иначе их работоспособность будет равна нулю.

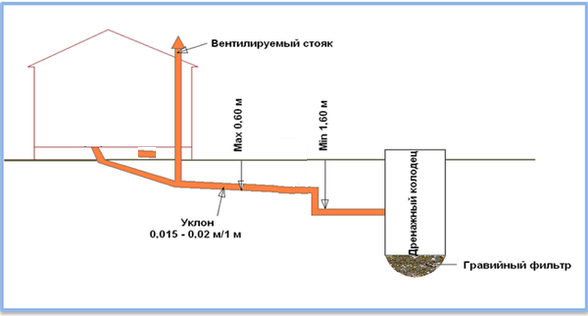

Создание выхода канализации

Внешняя и внутренняя канализация в частном доме соединяются посредством выхода из дома. Этот элемент системы желательно обустроить как можно раньше, а располагается он недалеко от стояка. Как правило, вывод находится под землей на глубине около метра, что дает возможность защитить трубопроводы наружной канализации от промерзания.

Для обустройства выводного канала после постройки основной части здания придется серьезно попотеть: пробивать дыру в бетоне не так-то и просто. К тому же, монтируя полипропиленовые трубы для внутренней канализации, желательно сделать металлическую гильзу большего диаметра, чтобы предотвратить их разрушение.

Установка стояка и разводки

Расстояние от унитаза до стояка желательно делать минимальным, поэтому стояк лучше всего размещать именно в туалете. Устройство внутренней канализации в частном доме может выполняться как открытым методом, так и закрытым. Первый вариант проще, но второй выглядит намного лучше.

Соединяя стояк и трубы для внутренней канализации, стоит воспользоваться косым отводом или тройником – это позволит повысить работоспособность системы. Устанавливая трубы разных диаметров, нужно пользоваться переходниками. Каждый элемент сантехники должен оснащаться своим сифоном, обеспечивающим постоянное присутствие гидрозатвора. Кроме того, если разводка внутренней канализации проходит по всему дому, обязательно должна оснащаться ревизией, чтобы при необходимости ремонта это можно было сделать без особых проблем.

Монтаж фановой трубы

Фановая труба должна обязательно устанавливаться на любую канализационную систему (прочитайте также: «Фановая труба – что это, предназначение и разновидности»). Этот элемент позволяет воздуху попадать в систему, и стоки при движении не создают разрежения, приводящего к засорениям. Местом установки фановой трубы обычно является верхний край стояка, причем труба может устанавливаться как вертикально, так и под углом. Иногда домовладельцы соединяют выводы кухонной вытяжки или вентиляции с фановой трубой, но так делать не стоит. Кроме того, фановая труба должна находиться на определенном удалении от балконов и окон.

Внутренняя канализация в частном доме своими руками обустраивается довольно просто. Конечно, наличие опыта выполнения строительных работ приветствуется, да и потрудиться все же придется, но после того, как все будет сделано, жильцы дома смогут находиться в атмосфере комфорта и уюта.

Особенности устройства внутренней канализации в квартире и частном доме: трубы и фитинги, пошаговая инструкция как сделать, проектирование и расчеты

Внутренняя канализация представляет собой систему необходимую для работы жилых и промышленных объектов. Она интегрирует сантехнические приборы внутри помещения и отводит бытовые отходы за его пределы.

Проведение канализации, возможно, осуществить правильно, следуя рекомендациям специалистов.

Что из себя представляет внутренняя канализация

Мастера разъясняют, что она включает сантехнику и трубы. Их предназначение заключается в отведении отработанной жидкости в приборы, выполняющие очищение.

Система на завершающем этапе прокладывается сквозь стену здания, отправляя нечистоты непосредственно в септик.

Виды систем внутренней канализации

Относительно типа сточной жидкости бывают такие схемы, как бытовая, осуществляющая отведение от зданий хозяйственных сточных вод.

Производственная служит с целью перемещения отходов в жидком состоянии, полученных вследствие промышленной деятельности. Ливневая предназначена для отведения талых вод с территории, как жилых домов, промышленных объектов.

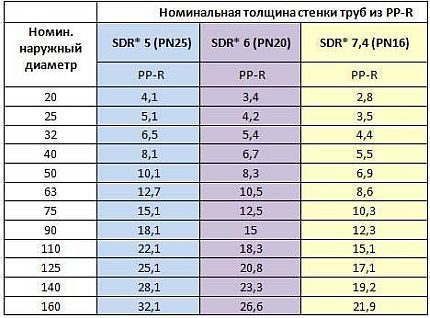

Виды и размеры труб

Они могут быть разнообразного диаметра, выпущены на основе различных материалов. Такие параметры необходимо учитывать, обеспечивая длительный срок службы системы.

Критерием гибкости характеризуются полиэтиленовые трубы. Их используют в производственной канализации, применяя армирование поперечными кольцами на местности с неровным ландшафтом.

Изделия на основе полипропилена дорогостоящие, но затраты оправданы механическими прочностными критериями. Трубы из данного материала характеризуются термоустойчивостью, относительно абразивных частиц.

Их хорошо прочищать с помощью троса. Изделия, произведенные из ПВХ, имеют сходные критерии с полипропиленовыми, при этом шумные. Также отрицательной стороной считается их прогибание при температуре больше семидесяти градусов.

Стандартные диаметры предоставляют возможность сочетания изделий разных изготовителей. Распространены трубы с диаметром 40-50 мм. Для стояка применяют -110 мм.

В частных домостроениях размер зачастую увеличивают.

Зачем нужен гидрозатвор

Ликвидировать плохой запах, исходящий от нечистот в трубопроводе можно при помощи гидрозатвора. Он представляет собой водяную пробку, образующуюся в сифоне в результате слива воды.

Эта пробка препятствует проникновению в санузел плохого воздуха.

При плохой проходимости в трубах, когда имеет место спуск большого количества воды, происходит срыв гидрозатвора. В результате сифонного эффекта происходит транспортировка воды из изгиба, что будет способствовать распространению запаха гнили в здании.

Читать еще:  Циперус в садовом пруду

Фитинги

Являются соединительными элементами водопровода, устанавливаемые в местах разветвлений, когда требуется переход на другой диаметр. Название от английского слова «fit», что означает монтирование.

Считается, что более надежными в эксплуатации являются дорогие изделия, так как не будет наблюдаться просачивание воды. Снабжены внутренней или внешней резьбой, могут быть изогнутыми под 90 градусов.

По своему виду они предназначаются для пластиковых или металлических труб. Производятся металлические, чугунные, бронзовые.

Пескоуловитель

Основное предназначение состоит в очищении загрязненной воды от всевозможных примесей и тяжелых металлов.

Благодаря его наличию во внутренней канализации происходит очищение сточных поверхностных вод, а частицы, которые плавают в рабочей зоне устройства, будут оседать на дне.

Его применение способствует улучшению качества воды, является необходимым условием экологической безопасности.

Предназначается для очистки воды перед выбросом в канализацию. Его требуется устанавливать за дренажными лотками, в месте стыка канализации или коллектора. Ставят также под мойку.

Пескоуловитель представляет собой герметическую пластиковую тару, внутри разделен перегородками. Снабжен пластиковым лотком, где скапливается мусор.

Канализационная вентиляция

Следуя строительным нормам и правилам, требуется позаботиться относительно вентиляции канализационной системы. Для этого пользуются стояками, проложенными через крышу. Их оборудуют приборами, предназначенными для этих целей.

Вентиляция способна уничтожить плохие запахи. Ею поддерживается требуемое давление. За счет нее обеспечивается минимизация звуков.

Диаметр трубы подбирается идентичный стояку или значение может превосходить его по этому показателю. Воздушный вентиляционный клапан является альтернативным вариантом вентиляции.

Его монтаж оправдан, при возникновении технических сложностей при установке вентиляции.

Звукоизоляция труб

Повышенная степень шума в процессе прохождения воды по трубам доставляет неудобства жильцам. Этот параметр зависит от материала, выполнения изделий. Мастера с многолетним стажем предлагают различные способы решения данной задачи.

Одним из них является монтаж труб на основе минерализованного полипропилена.

Этот материал способен нейтрализовать посторонние звуки. Для воплощения проекта используется изделие заводского производства.

Предлагается иной способ, при котором звукоизолирующий материал наматывается с помощью вспененного полиэтилена. Такой метод экономически обоснован.

Материалами звукоизоляции служат минеральная вата, синтетический каучук. Их подбирает каждый индивидуально.

Сравнение внутренней канализации в частном доме и квартире

Данная система в квартирах относится к категории бытовых, осуществляющая сбор сточной воды от санитарно-гигиенического оборудования. Для участков горизонтального типа нужны ревизии, а для вертикальных — прочистки.

При ремонтных работах канализации в многоэтажках введен запрет на выпиливание отдельных участков стояков и модернизация их пластиковыми.

Запрещены дополнительные подключения с применением специально предназначенных сделок.

Трубы в системе необходимо фиксировать специальными хомутами к несущим конструкциям. Переходы через стены требуется производить только при помощи проходной или ремонтной муфты.

Вверху стояка требуется вывести выше крыши и оборудовать спецкрышкой (клапан), чтобы обеспечить поступление воздуха в трубопровод при спуске жидкости.

Это необходимо, чтобы избежать сифонного эффекта и срыв гидрозатвора. В частном домовладении хозяин самостоятельно проектирует канализационную разводку или вызывает специалистов.

Монтаж внутренней канализации: руководство от проектирования до запуска системы

Специалистами установка осуществляется при строгом соблюдении требований, прописанных в СНиП.

В этом случае получится обеспечить надежность и продолжительный срок службы системы.

Выполнять монтажные работы целесообразно в соответствии с планом. Людям без опыта следует обратиться к услугам квалифицированных мастеров.

Рассчитывается данная система исходя из формулы V(H/d)1/2>K (V-означает скорость, с которой движется вода; H/d-наполнение; K=0,5 для пластиковой трубы, 0,6 из металла).

Процесс установки начинают с прокладки труб до точки вывода канализации из здания. В отношении одноэтажных строений прокладывается разводка под полом, когда двухэтажные — над полом верхней этажности.

Проектные работы проводятся в соответствии СНиП: Внутренний водопровод и канализация, 2.04.01-85.

В нем прописываются требования в отношении трассировки, требуемых параметров, используемых материалов и спецоборудования.

Посмотреть документ можно по этой ссылке: https://yadi.sk/i/MxHBqrZZ_lpRIw

Смета и расчеты

Для прокладывания системы канализации внутри дома необходимо учесть общую протяженность труб, количество, диаметр уплотнителей. Нормами определено, что на 1 устройство требуется диаметр 4 сантиметра.

Возможно, нужно задействовать насосное оборудование, обеспечивающее бесперебойную работу системы, дополнительный воздушный контур. Его используют, когда слив унитаза находится повыше уровня другого оборудования в данной развязке.

Расчет угла наклона

При закладке канализационных магистралей на этапе проектирования учитывается уклон. Работы выполняются в ходе монтажа.

Согласно строительным нормам и правилам для труб диаметром 5 см наименьший уклон должен составлять 3 см. Такие нормы установлены из расчета на один погонный метр трубопровода.

Измерить уклон можно нивелиром. Наименьший уклон определяется по диаметру водоотвода.

Правила сборки и соединения труб

Мастерами в 99% внутренних коммуникаций используют разнообразные пластиковые трубы. Соединение их на основе пластика напоминает конструктор для детей.

Оптимальная их длина составляет 3-5 м. Необходимый размер можно получить при помощи ножовки по металлу или специального трубореза.

Необходимые переходники выпускаются с двумя разными концами: гладким и расширенным (раструб), в который следует вставлять другой конец трубы.

Чтобы обеспечить надежность соединения, имеющего расширение, требуется монтаж кольца из резины в канавку. Чтобы обеспечить более легкое скольжение уплотнителя, пользуются силиконом. Смазывание герметиком рекомендовано при окончании монтажных работ, а не на подготовительном этапе.

Последовательность монтажа системы и особенности обустройства в помещении

Монтажные работы начинаются со стояков в соответствии с имеющимся планом. При этом требуется строгое соблюдение вертикального положения, не допускаются никакие перекосы.

Трубы укладывать необходимо раструбами вверх. Работы начинаются с подвального помещения, предусматривается ревизия. При длинном трубопроводе соблюдается расстояние между ними через 30 м.

Заканчивать стояк рекомендуется вентиляцией, выходящей на кровлю.

Следующим этапом будет подключение к ним отводных линий, отходящих от санитарно-гигиенического оборудования (ванны, раковины). Трубы должны строго соответствовать диаметрам выхода санустройств.

Правила ухода и эксплуатации

При эксплуатации канализационные сети дают сбои в работе. Такое положение дел обуславливается засорением трубопровода и сантехники.

Специально предназначенные средства минимизируют нежелательные последствия, прочищая систему. Обязательно между крышкой ревизии и фланцем устанавливается резиновая прокладка, которая смазывается суриковой пастой.

Неплотное прилегание раструбных соединений ликвидируется несколькими витками смоляной пряди. Поверх их необходимо намотать белый канат.

Устранение проколов достигается благодаря хомутам из стали с пластиковым основанием. При крупных пробоинах следует произвести замену участков труб. Подсоединение нового участка выполняется при помощи 2-х муфт.

Чаще всего поломки обусловлены подсоединением с несоблюдением технологии их выпусков к канализационному трубопроводу.

Зачастую протечка воды наблюдается в местах, где крепится унитаз, образовываются трещины в зоне, в которой крепили умывальник, ржавые пробки и др. Для устранения неисправностей требуется вызов специалистов.

Профилактические мероприятия и как прочистить

Стоит помнить, что периодически система может засоряться. С этой целью ее следует прочистить. Такие действия выполняются самостоятельно, при сложных случаях нужно обратиться к мастеру.

Прочистка может быть выполнена за счет химической реакции. Справиться с этим поможет сода, уксус и кипяток. Иным вариантом служат средства бытовой химии, реализующиеся в специализированных торговых точках.

Доступна прочистка механическим способом. Отлично с этим справляется вантуз и сантехнический трос с разнообразными насадками.

Внутренняя канализационная система неразрывно связана с наружной. Прокладывание ее требует строго соблюдения всех монтажных работ, чтобы в будущем не причинять неудобств хозяевам. Она необходима, чтобы обеспечить отвод стоков в результате санитарно-гигиенической и хозяйственной деятельности людей.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
