Вообще, вопрос, поставленный в заголовке, носит несколько провокационный характер. Даже в технике практически не бывает ничего однозначно «правильного». Но зато существуют откровенно ошибочные технические решения. Чтобы их избежать, постараемся подробно рассмотреть устройство воздушного ввода при помощи современного и набирающего популярность СИПа.
1. Почему СИП?
Итак, СИП – самонесущий изолированный провод. Пришел на смену привычному неизолированному многопроволочному алюминиевому проводу, который по сию пору можно наблюдать в составе ВЛ частного сектора во многих регионах нашей страны. Неизолированный провод применялся раньше просто по причине отсутствия надежных изоляционных материалов, способных служить в жестких условиях эксплуатации под открытым небом.
Из-за отсутствия изоляции проводов ВЛ, при ее монтаже приходилось пользоваться опорными изоляторами. Линии передач занимали большое пространство, потому что было необходимо выдержать расстояние между проводами. Но, несмотря на это, нередко провода перехлестывались между собой, например, при сильном ветре. Тогда происходили короткие замыкания, обрывы линий… В общем, проблем хватало.
СИП же своим появлением разом снял практически все эти проблемы и вопросы. Изоляция из сшитого полиэтилена не боится ни дождя, ни ветра, ни солнечного света и способна прослужить верой и правдой целых 25 лет минимум. Для таких условий срок внушительный. Монтаж «воздушки» при помощи СИП не занимает много времени и сил, поскольку для этого провода разработан широкий спектр различной крепежной арматуры. Продумано все до мелочей: не монтаж, а одно удовольствие.
2. Как монтировать?
Перед устройством нового ввода необходимо получить технические условия в местном подразделении Энергосбыта. Можно, конечно, действовать и без этих условий, но в перспективе могут возникнуть разногласия, и что-то, может быть, придется переделывать из-за «упертости» энергосбытовских техников.
Для ввода в дом применяется СИП 4 без несущего троса с жилами одинакового сечения по 16 кв. мм. СИП – это алюминиевый кабель, а использование алюминия сечением менее 16 кв. мм. на текущий момент запрещено ПУЭ. Провод же большего сечения попросту не нужен, поскольку и 16 квадратов более чем достаточно.
Количество жил СИПа на ввод – две или четыре, в зависимости от того, однофазный или трехфазный ввод мы организуем.
Ответвление от магистральной линии проще всего устроить при помощи штатных прокалывающих зажимов для СИПа. При использовании таких зажимов жилы СИПа не надо зачищать, а усилие зажима регулируется срывной шестигранной головкой. Потребное количество зажимов определяется количеством жил провода.
Если расстояние от магистральной ВЛ до дома превышает 25 метров, то по техническим условиям, скорее всего, потребуется установка дополнительной опоры, на которой вводной кабель будет крепиться при помощи поддерживающего зажима. Но такое требуется крайне редко, поскольку расположение линий электроснабжения учитывается еще до начала строительства любого жилого дома.
На подводе к наружной стене дома СИП можно закрепить при помощи анкерного зажима на кронштейне. Это тоже штатная арматура для СИПа и особых проблем при ее монтаже возникнуть может. Здесь тоже количество зажимов и анкеров соответствует числу вводных жил.
Если материал, из которого построен дом – негорючий, то кабель по наружной стене можно провести открыто. Правда, это не особенно эстетично: черный плетеный толстый СИП прямо на стене. Особенно неприятно, если стена фасадная. Поэтому обычно лучше потратить время и силы на установку пластикового короба или монтаж гофротрубы. А если дом деревянный, то это требование и вовсе становится обязательным.
3. Как завести внутрь?
Доводим СИП до места ввода внутрь дома, и вот тут-то начинаются разногласия. Главный вопрос в следующем: заводить ли СИП прямо внутрь дома, или делать разрыв и ввод более «домашним» кабелем, в качестве которого обычно рекомендуется ВВГнг сечением 6 или 10 кв. мм.?
Большинство электриков заявляют, что СИП – кабель исключительно уличный, к тому же алюминиевый, и заводить его внутрь дома не рекомендуют категорически. По их мнению, СИП и ВВГнг необходимо соединить непосредственно перед вводом при помощи тех же прокалывающих зажимов или обыкновенных «орешков».
С другой стороны, Энергосбыт очень болезненно воспринимает всякие разрывы во вводном кабеле, поскольку во всем видит прямую возможность для хищений электроэнергии. К тому же резонным выглядит замечание, что СИП – провод, выдерживающий условия уличной эксплуатации – вряд ли будет менее надежным внутри помещения. А «орешки» или прокалывающие зажимы – это дополнительное слабое место в проводке, представляющее собой повышенную опасность.
Поэтому даже проектные организации нередко предлагают заводить СИП непосредственно на вводной автомат распределительного внутреннего щита. И подобные проекты успешно сдаются, не встречая никакого противодействия со стороны надзорных организаций.
Самая, пожалуй, существенная проблема состоит лишь в том, что СИП – довольно жесткий провод, монтировать его внутри щита не очень удобно. Но, тем не менее, возможно.
И все же самым лучшим представляется такой способ организации ввода: установка дополнительного двух- или четырехполюсного автомата (в зависимости от числа фаз) перед вводом в стену. Автомат можно установить в отдельном пломбируемом боксе. До автомата будет идти СИП, а после него – ВВГнг в гофротрубе. Номинал автомата лучше выбрать на одну ступень выше автомата во вводном распределительном щите, чтобы при перегрузках и коротких замыканиях внутри дома не приходилось лазить на наружную стену здания.
Наружный автоматический выключатель защитит кабель внутри стены от короткого замыкания и обережет весь дом от пожара. Ведь мало ли что может случиться за годы эксплуатации.
Отверстие для вводного кабеля в стене надо армировать пластиковой или стальной заземленной трубой. Доверяться в этом деле одной лишь гофротрубе не следует. Категорически не подходят для защиты ввода куски резинового шланга. Резина со временем теряет свои диэлектрические и механические свойства, она становится хрупкой и токопроводящей. От такой защиты будет один только вред – она подведет в самый неожиданный момент.
Из-за всех перечисленных тонкостей и разногласий настоятельно рекомендуется предварительно согласовывать план организации электрического ввода в дом с представителями Энергосбыта. Даже в разных районах одного города между энергосбытовскими техниками может отсутствовать согласие по этим вопросам, а крайним всегда будет домовладелец.
Видео по теме от EKF. Только применение cамонесущих изолированных проводов позволяет практически полностью исключить аварийные ситуации:
Ввод электричества в деревянный дом
Содержание:
Для подведения электропитания в деревянном доме хорошо подойдет провод типа СИП (самонесущий провод с изоляцией). На сегодняшний день такой тип кабеля приобретает все большую популярность на рынке. Изоляция СИП состоит из высококачественного полиэтилена и не разрушается под воздействием солнечных лучей. Благодаря чему провод имеет высокий срок службы. Существуют два основных способа подключения деревянного дома к электросети: в траншее и воздушный.
Правила прокладки питающего кабеля
Для прокладки питающего кабеля в траншее используют траншею Т-1 глубиной 900 мм, при прокладке кабеля в пластиковых трубах глубину траншеи можно уменьшить до 500 мм. Ввод кабеля в деревянный дом осуществляется через фундамент или над фундаментом, ввод кабеля под фундаментом запрещен! Для прокладки кабеля в траншее используют кабель марки ВВБШв.
Кабельные вводы в здания следует выполнять в трубах на глубине не менее 0,5 м и не более 2 м от поверхности земли. При этом в одну трубу следует затягивать один силовой кабель.
Прокладку труб следует выполнять с уклоном в сторону улицы. Трубы для ввода кабеля следует закладывать, как правило, непосредственно до помещения вводно-распределительного устройства. Концы труб, а также сами трубы при прокладке через стену должны иметь тщательную заделку для исключения возможности проникания в помещения влаги и газа.
По подвалу и техническому подполью здания при отсутствии возможности доступа посторонних лиц (кроме эксплуатирующего персонала) допускается прокладка транзитных силовых кабелей напряжением до 1000 В, питающих электроэнергией другие здания. Кабели должны размещаться в доступных местах открыто на кабельных конструкциях, на лотках, в каналах строительных конструкций или в неметаллических трубах. В подвалах кабели должны прокладываться в коридорах, выделенных для прокладки коммуникаций. При этом лотки с транзитными кабелями должны располагаться ниже лотков, на которых прокладываются провода или кабели внутридомовых сетей. Разрешается совместная прокладка транзитных кабелей и кабелей вводов в здание.
Прокладка транзитных электрических сетей, проложенных открыто, через кладовые и складские помещения не допускается.
Внутренние электрические сети, в том числе сети противопожарных устройств, цепей управления и сигнализации, должны, как правило, выполняться проводами и кабелями с алюминиевыми жилами*. Питающие линии разрешается выполнять алюминиевыми шинопроводами при технико-экономическом обосновании.
Воздушный ввод электричества в деревянный дом
По правилам ПУЭ сечение вводного кабеля должно быть не менее 16 мм2, расстояние от поверхности земли до ввода должно быть не меньше 2.75 м. Провод СИП покрыт изолирующей оболочкой из сшитого светостабилизированного полиэтилена. Такая изоляция устойчива к разрушительному воздействию ультрафиолетового излучения. Срок службы качественного провода СИП составляет более 25 лет.
Подключение к высоковольтной лини, а также ввод в дом выполняют с помощью фарфоровой арматуры, сжимы препятствуют проникновению влаги под изоляцию кабеля, обеспечивают качественный контакт. Анкерные (клиновые) зажимы рассчитаны на определенную нагрузку. При ее превышении в результате нештатных ситуаций (падение деревьев, срыв больших масс снега с крыши и Т.П.) они разрушаются. При этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.
Ввод электропитания в деревянный дом
Т.к согласно ПУЭ запрещается прокладка алюминиевого кабеля по сгораемым конструкциям, вводить кабель СИП (с алюминиевыми жилами) в дом непосредственно нельзя, поэтому требуется перейти через распределительное устройство на кабель ВВГнг, КВВГнг. В качестве дополнительной защиты уже в помещении кабель ВВГнг помещают в пластиковую гофрированную трубу, имеющую сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стены и перекрытия устанавливают металлические втулки, изготовленные из толстостенной стальной трубы. Толщина стенки трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв. мм не менее 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм.
Место под технологическое отверстие подбирается с учетом того, чтобы влага или наледь не образовывалась непосредственно в районе входа кабеля. Поэтому, если крюк вкручен в горизонтальную поверхность, то отверстие проделывается выше крюка. Если это, по каким-либо причинам не удается сделать, тогда делается петля, которая опускается ниже отверстия на 20-25см и закрепляется к стене (рис. 2). Также можно проделать отверстие в перекрытии чердачного помещения, но никак не в кровле, водоотводящих приспособлениях, оконном или дверном проеме. После того, как отверстие готово в него вставляется металлическая труба (гильза) диаметром на три-четыре типоразмера больше гофрированной трубы. Осталось оборудовать место подключения вводного кабеля к вводно-распределительному устройству. Если деревянный дом принадлежит одному хозяину, то устанавливается стандартный индивидуальный щит учёта, если нескольким – то монтируется главный распределительный щит с аппаратами защиты (автоматические выключатели).
Защита вводного кабеля в деревянный дом
Существуют несколько основных способов защиты кабеля:
1) ввод кабеля в толстостенной стальной трубе;
2) установка на вводе дополнительной защиты;
3) установка защиты на столб воздушной линии, от которого производится ответвление.
При использовании первого способа весь кабель ВВГнг от арматуры и места присоединения СИП до распределительного щита прокладывают в толстостенной трубе, Такой способ годится там, где расстояние от ввода через наружную стену до щитка не слишком велико, не более трех метров, и путь кабеля пролегает с минимальным количеством поворотов, т.к. протащить жесткий провод большого сечения через изгибы трубы очень трудно.
Второй способ:
На наружной стене дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в специальном боксе в пыле-влагозащищенном исполнении не ниже IP-55. Номинал автомата на наружной стене дома подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это нужно для того, чтобы, в случае возникновения перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с характеристикой «В», а во вводной бокс того же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он должен защищать. Например, возможно следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ (автомат защиты) на наружной стене дома устанавливается 40А. АЗ (автомат защиты) в щитовой дома устанавливается 32А. При таком сочетании в доме можно подключить одновременно электроприборы суммарной мощностью в 7 кВт.
Такой способ удобен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по наиболее логичному пути, избавиться от громоздкой стальной трубы. Однако следует не забывать, что все равно проходы через стены и перекрытия следует выполнять в стальной оболочке.
Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики).
Такой способ защиты и подключения ввода в деревянный дом требуют, в первую очередь, энергоснабжающей организации (ЭСО), которые могут контролировать расход электроэнергии, не заходя в дома.
В этом случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. При таком способе при срабатывании автомата защиты придется вызывать местного электрика или представителя ЭСО, т.к. самостоятельно залезть на столб и открыть ящик, в котором эта защита будет установлена, Вы, скорее всего, не сможете. Вызов этот бесплатным не бывает, а размер стоимости услуги зависит от аппетитов исполнителя.
Видеоинструкция по вводу электричества в деревянный дом своими руками
Как подключить электричество от столба к дому
Работы по подключению кабеля от столба ЛЭП до вводной распределительной коробки на доме должна проводить специализированная организация: слишком ответственный это участок. Тем не менее, вам нужно определиться, со способом ввода — воздушным или подземным — а также типом кабеля и его сечением. Так что вам придется разбираться с тем, как можно подключить электричество от столба к дому и выбрать свой вариант.
Подвод электрики по воздуху

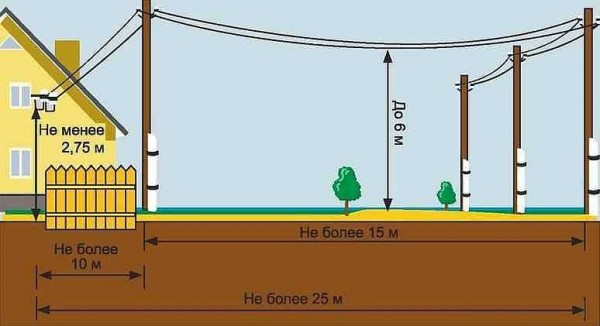

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:
- Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).

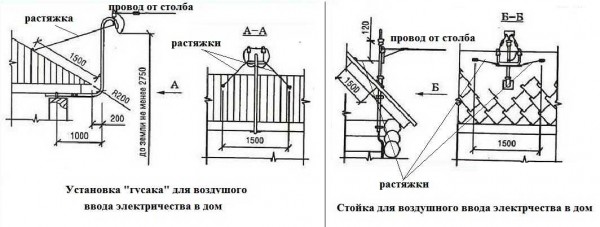

Способы установки стойки для воздушного ввода электричества в дом
Подключение к столбу электропередач воздушным способом
Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:
- Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
- Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
- изоляторов (стеклянных, полимерных, фарфоровых);
- специальной арматуры.
Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.
От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

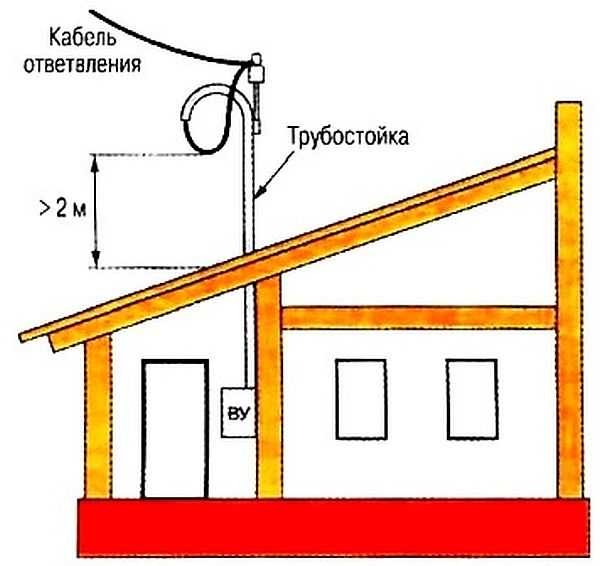

Ввод электричества в дом со столба через трубостойку
Воздушный ввод электричества в дом имеет и недостатки:
- Электропроводка открытая, из-за чего возможны ее повреждения.
- Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).
Подземный (траншейный) ввод электричества
Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.

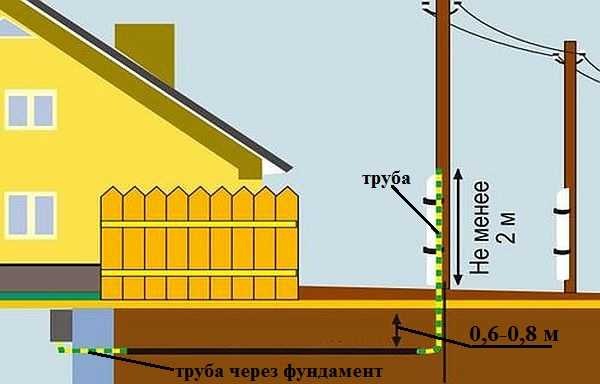

Ввод электричества в деревянный дом через траншею
В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:
- 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
- 1 м — без защиты.
Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него. Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

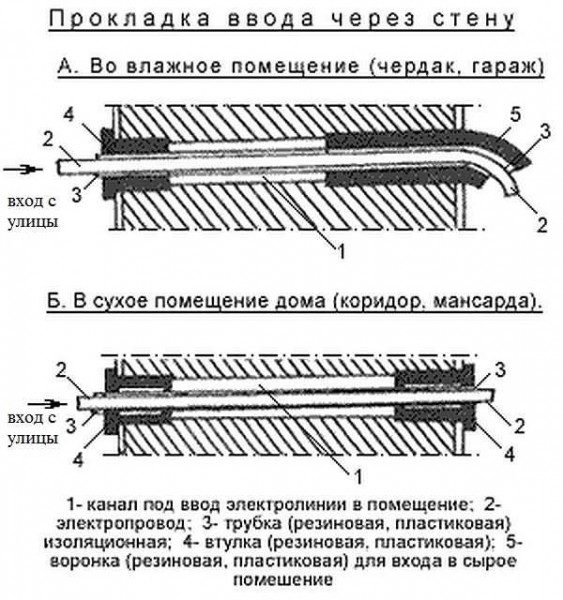

Способ провода элекропроводки через наружную деревянную стену
При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.
Все эти работы — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.

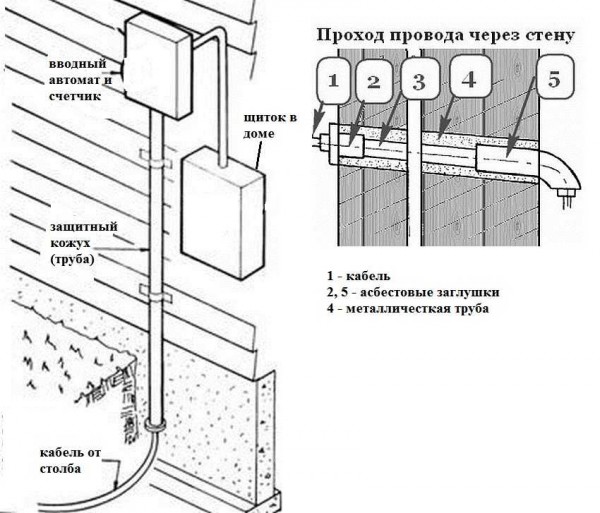

Ввод кабеля через деревянную стену дома или фундамент
Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.
При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

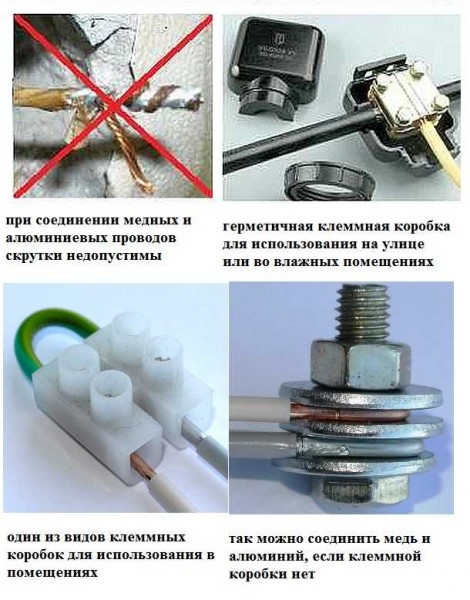

Как соединить медный и алюминиевый провод
Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003) и должна быть не меньше:
- 2,8 мм для кабеля сечением жилы 4 кв. мм
- 3,2 мм для кабелей с жилами 6-10 кв. мм.
Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

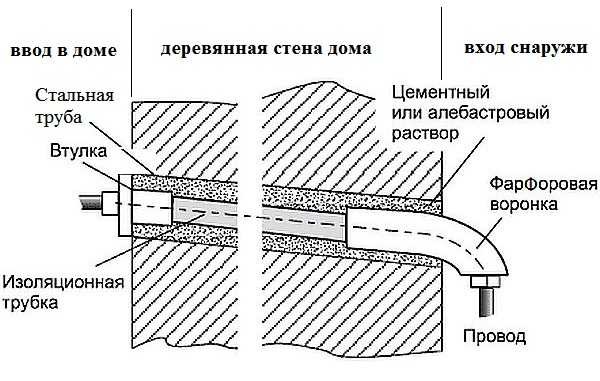

Ввод электрического кабеля через деревянную стену дома
Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.
При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента. В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.
Ввод электрического кабеля через фундамент дома
Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.
Как провести электричество на участок
Для создания в загородном доме комфортных условий следует знать, как провести свет на дачный участок и исключить при этом противоречия с законом.
В этом поможет изучение правил и нормативов выполнения электромонтажных работ. А чтобы правильно рассчитать бюджет проекта, потребуется знакомство со стоимостью подключения.
Куда обращаться
Разрешение на присоединение дает сетевая компания, в ведомстве которой находится местное электрохозяйство. Вести работу можно тремя способами:
- Лично подать заявление и в дальнейшем продолжать общаться с представителями сетевой организации.
- Заключить договор с энергетиками на технологическое присоединение (ТП) загородного участка под ключ.
- Передать полномочия с коммерческой компании.
Общение с бюрократической машиной занимает много сил и времени, зато оплата ТП составит всего 550 рублей (если решается задача, как провести свет на дачный участок по федеральной программе).
Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:
Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:
- Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
- Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
- изоляторов (стеклянных, полимерных, фарфоровых);
- специальной арматуры.
Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.
От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу
Ввод электричества в дом со столба через трубостойку
Воздушный ввод электричества в дом имеет и недостатки:
- Электропроводка открытая, из-за чего возможны ее повреждения.
- Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).
Подземный (траншейный) ввод электричества
Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.
Ввод электричества в деревянный дом через траншею
В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:
- 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
- 1 м — без защиты.
Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него. Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.
Способ провода элекропроводки через наружную деревянную стену
При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.
Все эти работы — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.
Ввод кабеля через деревянную стену дома или фундамент
Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.
При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.
Как соединить медный и алюминиевый провод
Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003) и должна быть не меньше:
Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.
Ввод электрического кабеля через деревянную стену дома
Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.
При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента. В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.
Ввод электрического кабеля через фундамент дома
Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.
