Ввод кабеля в деревянный дом правила безопасности

Электропроводка в деревянном доме: правила проектирования + пошаговый монтаж

Деревянные дома в качестве жилья выбирают по многим причинам: одним противопоказано жить в бетонных «коробках», другим нравятся красивые срубы. Однако проживание в них тесно связано с таким понятием как безопасность. Именно поэтому электропроводка в деревянном доме считается одним из ключевых аспектов.

Мы расскажем о том, как правильно сделать разводку электроснабжения в деревянном доме. Подскажем, какие схемы, расходные материалы и электроустановочные изделия используются в прокладке линий по стенам из бруса или бревна. С учетом наших советов вы сможете сделать безопасную и безотказно работающую сеть.

Проект электроснабжения деревянного дома

Даже если все бревна, брусья и доски обработаны антипиренами, они остаются уязвимыми при случайном возгорании. По этой причине этапы устройства электросистемы – от проектирования до установки розеток и выключателей – необходимо знать и умелым «самоделкиным», и владельцам, контролирующим работу нанятых строителей.

По законодательству РФ для жилых зданий с потребляемой мощностью не более 15 кВт составление проекта электросетей не требуется. Но в компанию, осуществляющую поставку электроэнергии, необходимо предоставить схему и данные о суммарной мощности потребления. Это необходимо для подсчетов выделенной мощности на линии и установки прибора учета.

В процессе разработки проекта нужно учесть все нюансы: точное расположение электроустановок, выбор кабеля и способа проводки, необходимость в заземлении и пр. Как происходит составление проекта и подготовка к монтажным работам, рассмотрим более подробно.

Шаг #1 — cоставление схемы и плана работ

Проектированием можно заняться самостоятельно, если есть опыт подобных работ, или с помощью специалистов, заключив договор с проектной организацией.

Профессионально составленный документ содержит следующие пункты:

  • схему электрощита;
  • план монтажа электроустановок;
  • расчеты для установки контура заземления;
  • выводы за пределы дома, если есть – автономные источники электроэнергии;
  • план установки оборудования со спецификациями;
  • если предстоит согласование – пакет разрешительной документации;
  • пояснительная записка.

Но сначала следует обратиться в Энергосбыт для получения ТУ – технических условий, которые расписываются согласно СНиП.

Меньше всего бумаг придется собирать владельцам, оформляющим подключение мощностью менее 15 кВт. Им нужно написать список электроприборов и рассчитать их суммарную мощность. Если мощность потребления более 35 кВт – необходима линейная схема эл/снабжения. Для сетей 380 В составляется трехлинейная схема.

На кухне недостаточно 1-2 розеток, как в спальнях, обязательно следует запланировать установку розеточных блоков. Месторасположение силовых точек строго не регламентируется ни ПУЭ, ни строительными нормативами. Высота монтажа розеток обоснована лишь удобством эксплуатации.

В коридорах рационально использовать проходные выключатели, в комнатах – обычные 2-3-клавишные. Их устанавливают на высоте от 90 до 160 см.

Расположение электрощита следует запланировать так, чтобы к нему был легкий доступ, но только для взрослых – то есть лучше на высоте от 150 см.

Все правила, касающиеся проекта, относятся к любым домам, не только деревянным. Но риск случайного возгорания при неправильном планировании или монтаже сетей выше именно у построек из дерева.

Шаг #2 — изучение правил и требований к электропроводке

Если мероприятия проводятся самостоятельно и возникают вопросы по использованию тех или иных материалов, а также технологий укладки кабелей, следует опираться на нормы и правила подключения электричества в деревянном доме, изложенные в ПУЭ и СНиП.

Например, одним из требований является использование только медных проводов, сечение которых подбирается по нагрузке сети. Они дороже, но обладают лучшей проводимостью и механической прочностью, долго служат и легко монтируются.

Еще несколько требований, выполнение которых убережет деревянный дом от беды:

  1. Для защиты от повреждений, конденсата, контактов с пылью кабель помещают в металлические трубы, металлические гибкие рукава или пластиковые короба.
  2. Места соединения защитных труб или коробов необходимо тщательно герметизировать.
  3. Через вентиляционные шахты и каналы прокладывать электропроводку запрещено.
  4. Перед покупкой кабеля необходимо правильно рассчитать его сечение, которое должно соответствовать токовой нагрузке.
  5. Для закрытой проводки рекомендуется применять только металлически трубы, гибкие и самозатухающие рукава не годятся.
  6. Одно из условий полноценной защиты – грамотно собранный электрощит с комплектом автоматических выключателей и УЗО.

Также не рекомендуется экономить на материалах и покупать дешевые изделия непроверенных производителей. Если опыта электромонтажа закрытой проводки нет, лучше сделать открытую – существует множество способов безопасного монтажа и декорирования.

Шаг #3 — подготовка материалов и инструментов

Прежде чем составлять смету, необходимо определить, какой инструмент пригодится и сколько монтажного материала нужно приобрести. В этом поможет заранее составленная схема с указанием всех электроустановок и протяжек кабелей.

Для монтажа потребуются как ручные, так и электроинструменты:

  • молоток;
  • набор отверток;
  • индикатор напряжения (тестер);
  • плоскогубцы;
  • строительный нож.

Отличительная черта инструментов для электромонтажных работ – изолированные ручки. Кроме того, следует подготовить защитные перчатки и обувь на резиновой подошве. Материалы подбирают, учитывая нагрузку, способ монтажа, последующую декоративную отделку. Основу электросети составят следующие изделия:

Кроме того, необходимо закупить изоляционные материалы для проводки – металлорукава, короба или кабель каналы, монтажные клипсы, саморезы, алюминиевую ленту для изоляции, металлические трубы для переходных гильз. Кабель рекомендуют покупать с запасом 10-15%.

После составления проекта, расчетов, согласования (если необходимо) и подготовки материалов можно приступать к работе.

Этапы электромонтажа в деревянном доме

Процесс оборудования электросетей включает не только монтаж проводов, здесь важно все: ввод силового кабеля в дом, устройство контура заземления, наполнение электрощита. Некоторые сложности связаны с планированием и обустройством скрытой проводки. Любые мероприятия должны проводиться согласно нормам и требованиям СНиП и ПУЭ.

Этап #1 — подводим электричество к зданию

За последние десятилетия возросло потребление электроэнергии, а вместе с этим – и требования к обустройству ввода электролинии в дом.

Существуют два способа ввода кабелей:

  • надземный или воздушный, реализуемый с помощью высоких опор;
  • подземный или траншейный.

Первый способ относится к традиционным – силовые коммуникации тянут от линии электропередач прямо к дому. Для этого используют изолированный полиэтиленовый провод СИП, который называют самонесущим. Он не требует установки дополнительного троса и держится за счет собственной несущей способности.

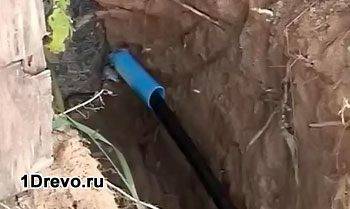

Подземный способ ввода силовой линии более современный. Провода укладывают в траншею глубиной от 0,8 м и более. Охранную зону на поверхности грунта помечают табличками. Под землей провода, дополнительно изолированные и помещенные в металлическую трубу, максимально защищены от влаги, повреждений и нагрузки.

Ввод провода в деревянное строение осуществляют посредством металлической гильзы, которую можно изготовить из куска толстостенной трубы. Главное назначение гильзы – предотвратить контакт кабеля и деревянных деталей дома.

Читать еще:  Гармония цвета в зимнем интерьере

Этап #2 — устанавливаем контур заземления

Есть старый проверенный способ устройства заземления для частного дома. Неподалеку от точки ввода силового кабеля в дом в грунте вырывают треугольную яму глубиной 0,5 м. По углам получившегося треугольника вбивают металлические стержни – штыри, арматуру, соединяют их толстой проволокой или уголком.

Затем от контура к столбу или стене проводят металлический проводник, конец которого присоединяют к заземляющей шине в электрощитке. В схему включают и громоотвод. Подземную конструкцию засыпают грунтом.

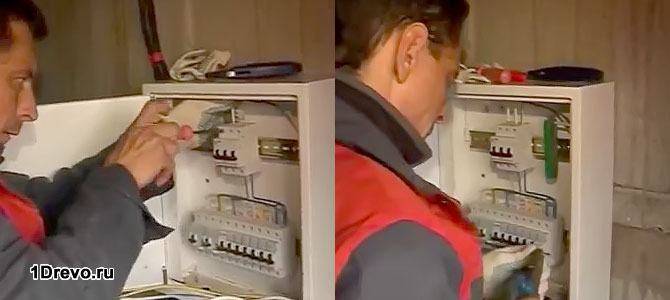

Этап #3 — обустраиваем электрощит

Электрощит деревянного дома – «мозг» электросети, от которого зависит работа системы и безопасность жильцов.

Чтобы он правильно функционировал, необходимо соблюдать ряд важных правил:

  • размеры щита подбирают по количеству УЗО и автоматов, но с запасом – свободными местами на DIN-рейках;
  • кроме автоматов и УЗО необходимо распределить места для электросчетчика, заземляющих и нулевых шин, подключенных проводов;
  • если щит размещен на улице, необходимо обеспечить его защиту от осадков;
  • высота установки – не менее 1,5 м, чтобы дети или животные не имели доступа.

Номинал автоматов, как и сечение провода, зависит от токовой нагрузки. Параметры автомата на вводе ориентированы на лимит эл/энергии от поставщика.

Для соединения или подключения проводов рекомендуют использовать более эффективные и заменяемые клеммы, скрутка не годится, а пайка занимает много времени и требует отработанных навыков.

Этап #4 — правильно прокладываем проводку

Вариант #1. Монтаж скрытой проводки. Перед началом монтажных работ следует определиться с типом прокладки электропроводки. Дело в том, что без защиты нельзя фиксировать кабель внутри деревянных элементов: бруса, бревен и пр.

Согласно ПУЭ-6, существует возможность электромонтажа скрытой проводки, но с использованием металлической трубы.

Скрытая проводка рискованна и сложна для самостоятельного исполнения: каждый провод придется поместить внутрь металлической трубы, а места соединений двух труб герметично скрепить между собой.

Пожарные не рекомендуют использовать этот способ, но если владельцам дома все же важно замаскировать провода под облицовку, нужно действовать по следующей инструкции:

  1. Подготовить штробы в бревнах/брусе.
  2. Установить распределительные коробки так, чтобы доступ к ним был и после отделочных работ.
  3. В стенах и перегородках просверлить отверстия и вставить в них проходные гильзы с обработанными краями.
  4. В местах крепления выключателей и розеток также установить металлические монтажные «стаканы».
  5. Подобрать трубы по диаметру так, чтобы провода занимали не более 40-50% внутреннего пространства.
  6. Концы труб, как и гильз, отшлифовать или обезопасить пластиковыми ободками, чтобы провода не перегнулись и не порвались.
  7. Закрепить трубы на потолке или стенах хомутами, к металлическим гильзам – способом развальцовки.
  8. Протянуть провода согласно схеме внутри труб.
  9. Соединить провода в распределительных коробках, подключить их к электроустановкам и электрощитку.

После этого можно облицовывать деревянные поверхности вагонкой, гипсокартоном или другим материалом.

Для защиты металла от коррозии выбирают трубы из оцинковки или нержавейки. Простую сталь покрывают антикоррозийной краской. Если замечена повышенная влажность, трубы укладывают под наклоном – для слива конденсата.

Вариант #2. Монтаж открытой проводки. Отрытая проводка находится на виду, монтируется сверху на деревянные поверхности, поэтому должна выглядеть привлекательно.

Для маскировки используют гофрированные трубы, жесткие пластиковые короба и плинтусы из негорючего материал. Но многим не нравится «офисное» оформление, и они используют ретро-проводку, специально предназначенную для создания внутренней электросети деревянного дома.

Ввод электричества в деревянный дом – монтаж и прокладка электропроводки

Год от года растут объемы строительства частных загородных домов, коттеджей и дач. Все больше и больше горожан стремится вырваться из бушующего круговорота городской суетливой жизни. Все чаще новоиспеченные владельцы земельного участка выбирают дерево как альтернативу другим вариантам материалов для строительства дома. Этому есть логическое объяснение: деревянный дом экологичнее, теплее и просто, приятнее для проживания.

Электрика в деревянном доме Одна из основных задач при обустройстве такого дома является устройство инженерных коммуникаций и, в частности, монтаж электропроводки в деревянном доме.

В этой статье уделим особое внимание такому вопросу, как электрика в деревянном доме.

Сразу оговоримся, что мы не будем касаться узкотехнических нюансов данной темы – все технические требования прописаны в специализированных сборниках по электромонтажным работам – ПУЭ (правила устройства электроустановок).

Ввод электричества в деревянный дом

Пожалуй, один из самых ответственных участков электропроводки – это расстояние от ЛЭП (линии электропередач) до распределительной коробки в доме. Не стоит заниматься этим самостоятельно. Этот участок электролинии должна монтировать специализированная организация, имеющая все разрешения на подобные виды работ.

Кабель, а сейчас чаще всего применяют самонесущий кабель – может быть устроен как воздушным путем, так и подземным.

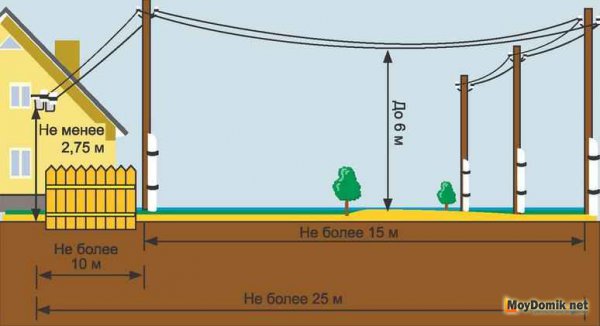

Воздушные линии электропередач

  • К плюсам воздушной линии можно отнести простоту и относительную дешевизну монтажа.
  • К минусам – неэстетичность, возможность повреждения падением деревьями, снегом с крыши и т.п. Также, расстояние между точкой ввода кабеля и землей должно быть не менее 2,75 м (согласно ПУЭ), что также накладывает определенные требования к зданию.

Подземные линии электропередач

  • К плюсам же подземного устройства вводного кабеля можно отнести эстетичность, удобство и безопасность эксплуатации – кабель никак не мешается при производстве каких-либо работ у дома, его сложно повредить.
  • Минусы – дороговизна и некоторые сложности при прокладке. Ведь при устройстве необходимо продумать маршрут прокладки, вырыть траншею, правильно уложить кабель.

Ввод электричества в деревянный дом

Ввод кабеля в деревянный дом – правила безопасности

Непосредственно в дом, опять же, согласно ПУЭ, кабель должен быть введен, соблюдая определенные требовании, поскольку отрезок между распределительным щитком и местом ввода в дом – самый сложный и ответственный.

Причиной тому служит то, что этот участок никак и ничем не защищен от бросков напряжения, короткого замыкания и прочих нештатных ситуаций на электролинии, ведь защита общей (скажем, поселковой) электросети может отсутствовать или срабатывать с запозданием (на распределительной подстанции), а до защитных устройств в доме кабель еще не дошел. Поэтому, для защиты собственно жилища от «электронеприятностей», следует воспользоваться следующими рекомендациями.

  1. Используйте кабель с изоляцией, обозначенной аббревиатурой «нг» — не горючая, или изоляцией, затрудняющей горение (например, ВВГнг). Внимательно смотрите на буквенные обозначения на самом кабеле и на сертификаты к нему.
  1. Проследите, чтобы данный участок был максимально защищен. Для этого, обычно, используют или толстостенную стальную трубу – весь провод на данном участке убирается в трубу.
  2. Также, защититься можно, используя автоматы защиты на вводе в дом. Автомат монтируется с наружной стороны дома, в разрыве кабеля. От атмосферного воздействия автомат защищает пыле-влаго-непроницаемый корпус и герметичные «сальники» на входе и выходе из него. При выборе такого автомата следует учитывать, что при нештатной ситуации должен срабатывать автомат на вводном (распределительном) щитке в доме, и уже потом – автомат на улице.
  3. Еще один вариант обезопасить себя – смонтировать устройство защиты на столбе ЛЭП, в месте отвода кабеля до дома. Данный вариант необходимо продумать до того, как будет монтироваться вводной кабель, чтобы подрядная организация смогла произвести необходимые работы на самом столбе.
Читать еще:  Интерьер веранды закрытого типа

После того, как вводной кабель заведен в распределительный щиток, можно приступать к устройству внутренней электропроводки в деревянном доме.

Монтаж электропроводки в деревянном доме

Монтаж электропроводки в деревянном доме Прокладка электропроводки начинают с обустройства распределительного щитка. Здесь собирают и группируют автоматы защиты, электросчетчик, автомат защитного отключения по группам потребителей в доме.

Перед сборкой щитка необходимо продумать и нарисовать схему электропроводки в доме.

Эту схему необходимо будет закрепить на самом щитке, чтобы в дальнейшем не гадать – а где тумблер, отключающий свет в комнате на втором этаже, например.

При определении количества УЗО можно установить несколько дополнительных резервных автоматов. Это избавит от проблемы переделки щитка в случае модернизации электропроводки в доме, например, если будет пристраиваться или перестраиваться какое-либо помещение.

Прокладка электропроводки в деревянном доме

После того как смонтированы все автоматы, можно переходить непосредственно к устройству электрической проводки.

Различают несколько способов устройства электропроводки:

  • Наружная или открытая электропроводка.
  • Устройство электропроводки в кабель-каналах или гибких электро коробках.
  • Внутренняя или скрытая электропроводка.

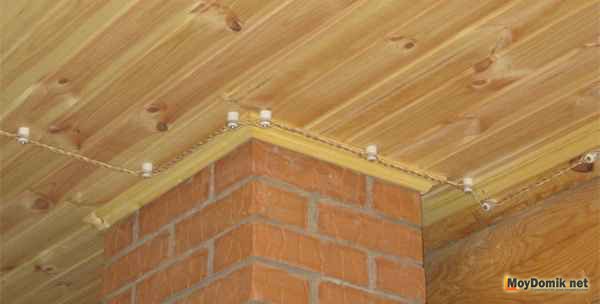

Наружная электропроводка в деревянном доме

Открытая электропроводка в деревянном доме

Наружная электропроводка — один из самых простых и доступных видов проводки в доме из дерева.

  • относительно простой монтаж;
  • сравнительная дешевизна.
  • неэстетичность, особенно, если идет несколько кабелей в одном месте. Но этот недостаток легко решается, если применить, так называемую, проводку под старину, когда витые провода крепились к стене через керамические держатели – сейчас это снова в моде.

Электропроводка в кабель-каналах

Электропроводка в кабель-каналах или гибких электрокоробках

Пожалуй, это некоторый компромисс между открытой и закрытой проводкой.

  • соблюдение необходимых мер защиты (например, кабель не должен касаться поверхности стен и должен идти с определенным зазором от стены, опять же, согласно ПУЭ);
  • достаточно опрятный вид после окончания монтажных работ, возможность изменения конфигурации электропроводки в случае необходимости – изменить траекторию прохождения кабеля, добавить новые – все это возможно благодаря большому числу доборных элементов.
  • помещение обретает некий вид производственного или офисного. Но, кому-то, может быть, и нравится – вкусы у всех разные.

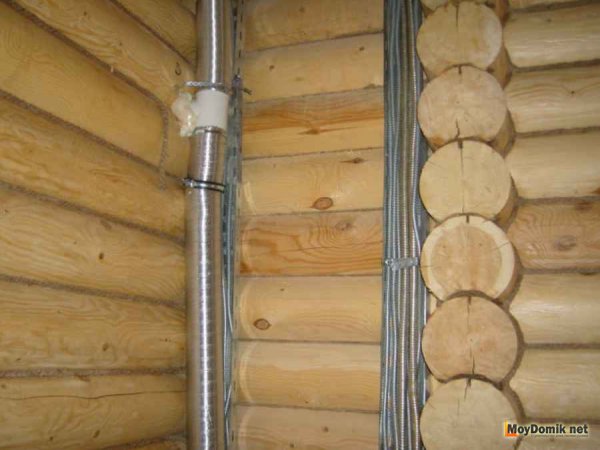

Скрытая электропроводка в деревянном доме

Скрытая электропроводка в деревянном доме

Устройство скрытой электропроводки, пожалуй – это один из самых ответственных и сложных видов работ. Отсюда и все плюсы и минусы.

  • провода не видны на стенах или потолках – они спрятаны.
  • сложность монтажа. Весь кабель должен быть заключен в стальную трубу или иную оболочку, исключающую горение. Естественно, что спланирована вся внутренняя электропроводка дома должна быть еще на стадии строительства дома, чтобы можно было легко смонтировать ее с соблюдением всех требований. Какие-либо изменения в дальнейшем потребуют достаточно сложных работ. Но, как говориться, красота требует жертв.

При производстве любых работ с электричеством в деревянном доме следует помнить, что дерево – это очень легко воспламеняемый материал. Поэтому, не следует ни на шаг отступать от рекомендаций в требованиях ПУЭ. Отступая от этих требовании, вы создаете опасность потери вашего имущества! Ведь по статистике, основная причина пожаров – это замыкание электропроводки. Не экономьте на материалах и не упускайте никаких деталей при устройстве электропроводки в вашем любимом деревянном доме.

Электропроводка в кабель-каналах или гибких электрокоробках

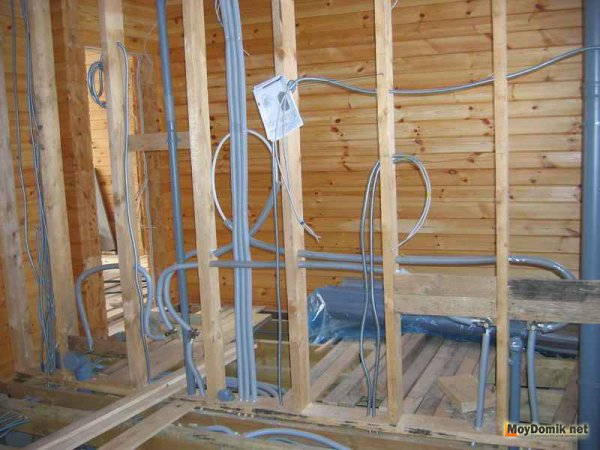

Устройство скрытой электропроводки в деревянном доме

Особенности ввода электричества в деревянный дом

Вступление

Деревянные дома были, да и будут, самыми популярными в загородном строительстве. Дерево доступно, деревянные дома легко возводимы и достаточно удобны для проживания. Однако, говоря деревянный дом, возникают непроизвольные ассоциации с пожаром. И это так, дерево легко загорается и хорошо горит, а сам деревянный дом пожароопасен. Именно по этому, всё, что может вызвать пожар, требует особого отношения. В первую очередь это касается отопления и электричества в деревянном доме.

Ввод электричества в деревянный дом

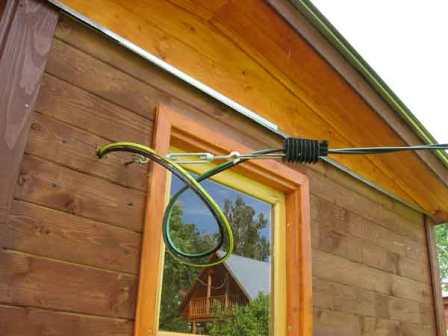

Наиболее распространен, воздушный ввод электричества в деревянный дом. Подключение электричества к дому осуществляется от ближайшей к дому опоры воздушной линии электропередачи (ВЛИ), самонесущими изолированными проводами (СИП). Провода СИП надежны, удобны в монтаже и эксплуатации, а главное безопасны.

В устройстве технологического подключения электричества к частному дому, важно соблюсти технологические нормы расстояний от опоры подключения к дому (не более 25 метров). В случае превышения этого расстояния, собственник дома должен установить дополнительную опору на своем участке.

Стоит отметить, что от ВЛИ (воздушной линии электропередачи изолированными проводами) можно осуществить отвод электропитания к дому не от опоры, а с пролета между опорами (ПУЭ 7, п.2.4.3).

Остановимся более подробно на организации самого ввода электричества в дом, а именно проходе кабеля электропитания с улицы в дом.

Ввод электрического кабеля в деревянный дом

Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п.2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2.4.55).

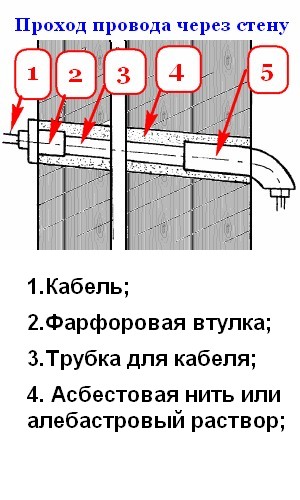

Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).

После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.

Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель.

Два варианта ввода СИП провода в деревянный дом

Можно выделить два практических приема, как вводить электричество в деревянный дом проводом СИП.

Читать еще:  Дистанционный курс по ландшафтному дизайну

Вариант 1.

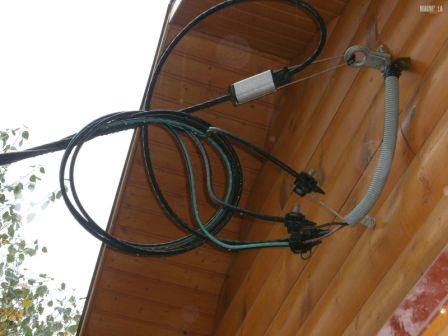

От магистрали ВЛИ делают абонентский отвод к дому проводом СИП. Монтаж проводов СИП от магистрали к дому, делается по схеме: На фасаде дома крепится специальный анкерный кронштейн типа (1) (КАМ-4000, CA 1500/2000, SO 253). Провод СИП крепится к этому кронштейну при помощи анкерного зажима типа (2) (ЗАБ 16-25, PA25x100). Смотрим рисунок. На рисунке стена дома кирпичная, но от этого суть не меняется, ввод в дом осуществляется непосредственно кабелем СИП, без его разрыва.

Вариант 2.

Отвод делается, как в варианте 1, но возле дома, после анкерного зажима, делается переход с провода СИП на кабель ВВГнг и в дом вводится кабель ВВГнг.

Разница заключается только в удобстве монтажа. Если учесть, что для ответвления используется СИП 16 мм 2 , то понятно некоторое неудобство прокладки этого провода внутри дома. Однако, если вводной щит стоит недалеко от ввода, этот вариант очень удобен.

Если же вводной щит стоит далеко от ввода в дом, то лучше сделать переход с провода СИП на ВВГнг (3×10 мм 2 ) на фасаде дома.

Не буду останавливаться на вводе незащищенных проводов в деревянный дом. Эта технология отходит и нужно избегать приближение незащищенных проводов ВЛ к дому. Даже если ваша магистраль выполнена неизолированными проводами, можно прекрасно перейти с неизолированных проводов на провода СИП и сделать абонентское ответвление изолированным проводом СИП.

Выводы

Ввод электричества в деревянный дом осуществляется через стену, изолированным проводом СИП или кабелем ВВГнг. В стене дома кабель (провод) защищается стальной проходной гильзой уплотненной не горючими материалами.

Какие правила регулируют ввод электрического кабеля?

Использование электроэнергии стало повседневной необходимостью, и любой дом должен быть оснащён правильно смонтированной системой электропроводки. Первый этап — ввод электричества в деревянный дом, он должен проводиться в соответствии с определёнными правилами.

От качества подключения зависит работоспособность и безопасность системы, которой предстоит проработать десятки лет. Важно строго соблюдать технологи работы с электричеством, и если есть сомнения в собственных силах, лучше поручить её профессионалам.

Правила ввода с помощью СИП-кабеля

Ввод электрического кабеля в деревянный дом осуществляется с помощью СИП-кабеля. Аббревиатура СИП расшифровывается как «самонесущий изолированный провод» — это один из самых прочных типов проводников, который теперь всё чаще используется вместо привычного неизолированного алюминиевого провода, который раньше использовался для воздушных линий.

Такой тип проводника обладает изоляцией из сшитого полиэтилена, это обеспечивает ему максимальную защиту от солнца, ветра и неблагоприятных погодных условия. Срок службы составляет не менее 25 лет.

Для частного дома чаще всего используется воздушный ввод электричества в деревянный дом от ближайшей ЛЭП это самое простое решение. Перед началом работы нужно обратиться в «Энергосбыт» для получения технических условий.

Можно обойтись и без этого, но впоследствии у энергосбытовой компании могут возникнуть претензии после установки проводки. Жилы кабеля должны иметь сечение не менее 16 кв. мм, меньший размер запрещён по ПУЭ, их должно быть две или четыре в зависимости от количества фаз.

Если ЛЭП располагается на расстоянии более 25 метров от здания, необходимо будет устанавливать дополнительную опору, кабель к ней прикрепляется специальным зажимом. Однако её установка требуется нечасто: если участок уже обжит, ещё при проектировке здания учитывается расположение ЛЭП. Если предполагается использование СИП, ввод электричества в деревянный дом регулируется несколькими правилами:

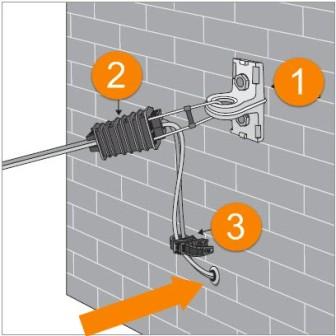

  1. Для ответвления от основной линии электропередачи используются специальные прокалывающие зажимы. Это очень удобно, так как жилы не понадобится зачищать, шестигранная головка позволяет регулировать усилие.
  2. К внешней стене дома СИП монтируется ещё одним элементом штатной арматуры – анкерными зажимами на кронштейне. Их число должно соответствовать количеству жил.
  3. Поскольку дерево – горючий материал, нельзя просто пустить по стене провод. Его следует убирать в гофру или пластиковый короб для обеспечения дополнительной защиты. Кроме того, сам по себе кабель смотрится не особенно эстетично, и лучше позаботиться о том, чтобы его скрыть.

Как провести электричество внутрь дома?

Электрический ввод в деревянный дом вызывает много споров на профессиональных форумах. Есть несколько вариантов, позволяющих провести электричество в дом от воздушной линии:

  • Часто звучат высказывания о том, что СИП ни в коем случае нельзя заводить в дом из-за алюминиевых жил, кроме того, он изначально является уличным. Слишком жёсткая и прочная изоляция мешает работать с кабелем и разместить его в щитке бывает проблематично. Одним из вариантов решения может быть соединение СИП и «домашнего кабеля ВВГнг при помощи специальных прокалывающих зажимов.
  • Есть и альтернативная точка зрения: любой прокалывающий зажим повреждает изоляцию, а в деревянном доме это дополнительный ненужный риск. Из-за этого СИП иногда заводят непосредственно на распределительный щит в доме, а уже потом выполняют внутреннюю разводку по всем помещениям. Энергосбыт не препятствует реализации таких проектов, и системы функционируют вполне успешно.
  • Третий вариант обустройства перехода кабеля в дом: для ввода кабеля используется специальный бокс, в который устанавливается двухполюсный автомат. К автомату подключается и СИП, и обычный «домашний» кабель, что позволяет обеспечить надёжный и безопасный переход. Номинал автомата должен быть выше, чем у автоматической системы, установленной в доме, чтобы при каждой перегрузке не приходилось открывать бокс, расположенный на наружной стене.

Именно из-за разных точек зрения необходимо обязательно согласовать проект ввода электричества в Энергосбыте. У разных компаний своя точка зрения по данному поводу, и если надзорным органам покажется, что что-то сделано неправильно, работу всё равно придётся переделывать.

Как сделать ввод электричества в деревянный дом? Отверстие, сделанное в стене, необходимо обязательно армировать металлической трубой с заземлением. Для этого категорически запрещено использовать гофротрубу, резиновый шланг или иные ненадёжные материалы.

Дополнительные требования к монтажу электропроводки в доме

Монтаж электросети в доме имеет несколько особенностей, которые нужно учесть ещё при проектировке. Внутри дома можно использовать только медные жилы, именно поэтому так много противников ввода СИП в распределительный щиток, расположенный внутри здания. Если планируется скрытая проводка, нельзя помещать провода в гофру: она может не выдержать перегрева, поэтому самым надёжным вариантом является металлическая труба.

Открытый монтаж проводки допускает использование гофры и пластикового короба, необходимо периодически их проверять. Для внутренней проводки рекомендуется выбирать кабель с негорючей изоляцией, что станет дополнительной гарантией безопасности.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
