Деревянные перекрытия над первым этажом своими руками

Устройство деревянных перекрытий между этажами: расчет и схемы монтажа

Планируя строительство загородного коттеджа, владельцу приходится решать непростой вопрос выбора перекрытий. Одни подрядчики советуют ему использовать железобетонные панели, другие настаивают на использовании в качестве перекрытия деревянных балок.

Мы решили помочь новичкам выйти из затруднительного положения. В нашей статье вы найдете обзор достоинств и недостатков деревянных межэтажных перекрытий.

Полезные советы по их монтажу и важные нюансы выполнения этой работы также не будут лишними. Надеемся, что полученная информация пригодится вам на стройке и поможет избежать серьезных ошибок.

Содержание статьи:

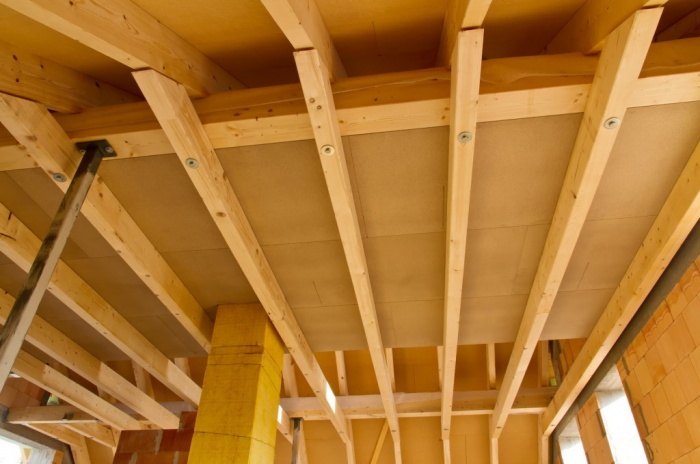

Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

  • Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
  • Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
  • На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
  • Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
  • Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

  • Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
  • Низкая огнестойкость (без специальной пропитки);
  • Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

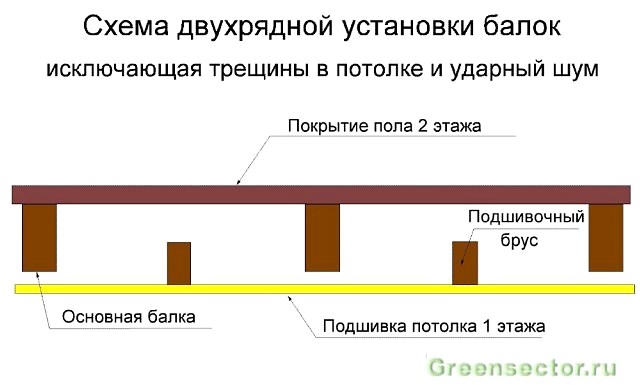

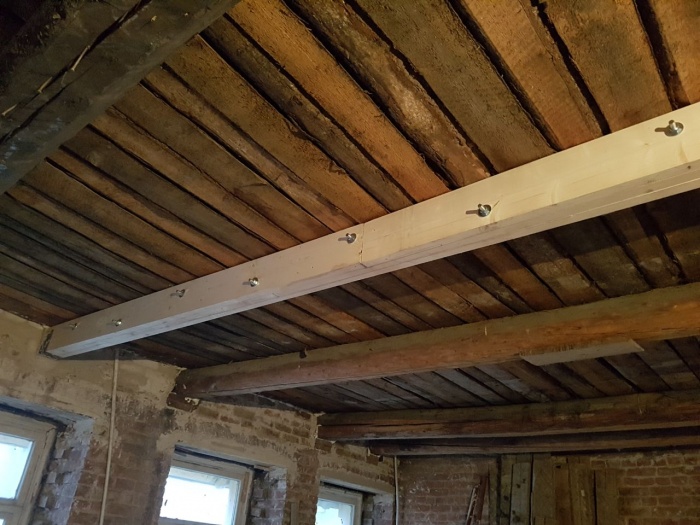

Подшивочный брус также, как и основной ставится на стену, но ниже, и к нему крепится облицовка потолка. Это решение встречается не часто, хотя оно грамотное и его история насчитывает не одно столетие, кроме отсечки структурного шума второго этажа такой вариант избавляет от трещин в потолке. Они появляются в том случае, когда балка служит опорой пола второго этажа и одновременно к ней подшивается потолок первого этажа. От вибрации и ударной нагрузки в отделке появляются трещины.

Области применения и расчет деревянных перекрытий

Перекрытия по деревянным балкам рекомендуется применять:

  • в зданиях, построенных из древесины (каркасных и рубленых);
  • в дачных домах, рассчитанных на летнюю эксплуатацию;
  • в хозяйственных постройках (сараях, банях, мастерских);
  • в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

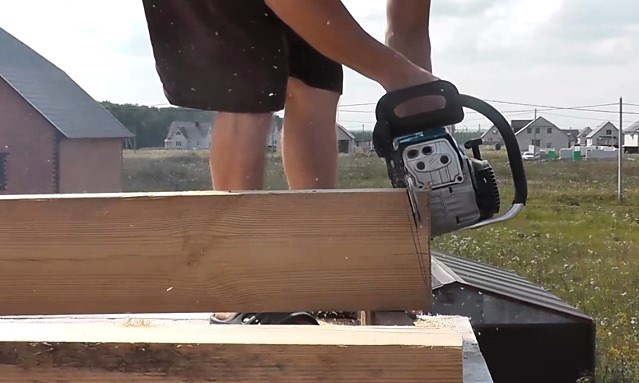

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета. Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

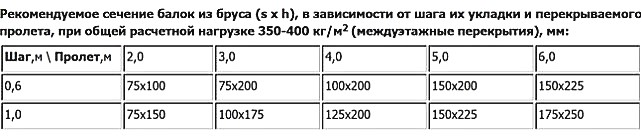

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).

Этапы и особенности монтажа

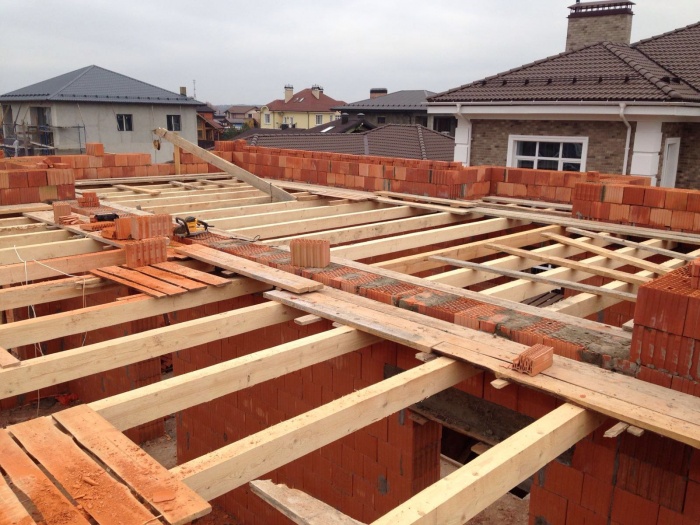

Технологически устройство перекрытия по деревянным балкам нельзя назвать сложным. Главное внимание следует уделить выравниванию балок по горизонтали и качеству заделки их концов в массив стены. Просто положить брусья на кладку и заложить их кирпичом нельзя. Необходимо обеспечить им надежную связь со стенами и качественно защитить древесину от гниения.

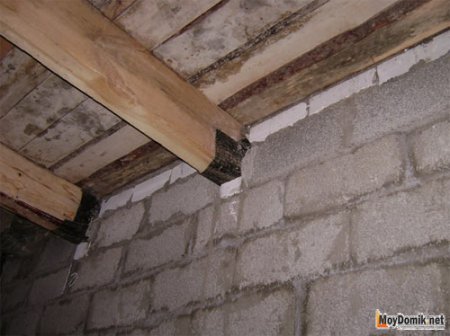

Варианты заделки балок в зависимости от материала кладки, вида стеновых конструкций (наружная, внутренняя, дымоход) и способы их крепления приводятся на рисунках.

Длина опорной части балок в кирпичной и блочной стене должна составлять не менее 16 см (в деревянной 7-8 см). Если вместо бруса используются спаренные доски, поставленные на ребро, то их заделывают в кладку не менее, чем на 10 см.

Боковые части балок, контактирующие со стеной, оборачивают 2 слоями пергамина или 1 слоем рубероида. Опытные мастера обрезают торцы брусьев под углом (60-70°) и оставляют неизолированными, при этом не забыв обработать их антисептирующим составом на ровне с остальной частью. Так обеспечивается «дыхание» древесины, обернутой гидроизоляцией.

При монтаже перекрытия по бокам у каждого бруса оставляют небольшие зазоры (3-5 см), заполняемые минватой или паклей. В пространство между торцом каждой балки и стеной тоже ставят теплоизолятор. Так устраняют «мостик холода» возникающий за счет уменьшения толщины кладки.

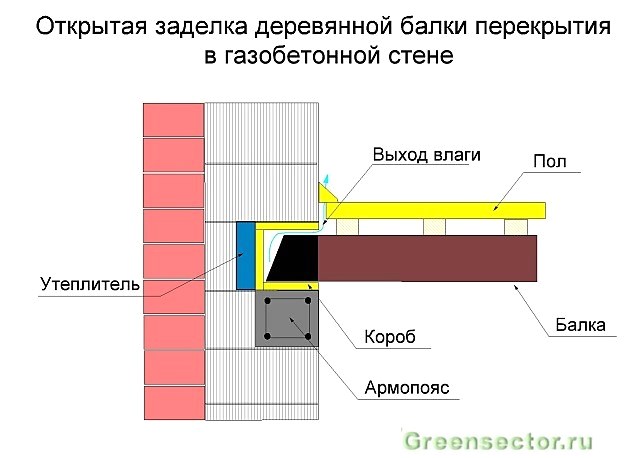

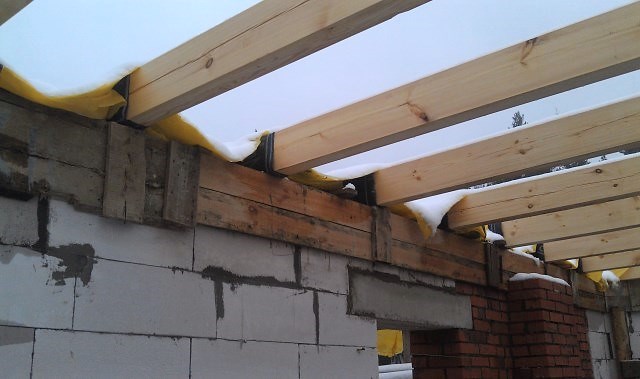

При устройстве перекрытий в стенах из газобетонных и арболитовых блоков рекомендуется использовать открытую заделку. В этом случае концы балок так же подрезают под углом, антисептируют и оклеивают их толем на мастике, оставляя свободными торцы.

Наружную стенку гнезда утепляют войлоком или минватой и вставляют в него короб, сделанный из кусков антисептированной доски. Его высота выбирается такой, чтобы над балкой образовался воздушный зазор (2-3 см). Через него в помещение в зоне плинтуса будет выходить водяной пар, накапливающийся в древесине. Такое решение предохраняет опорную часть балки от загнивания.

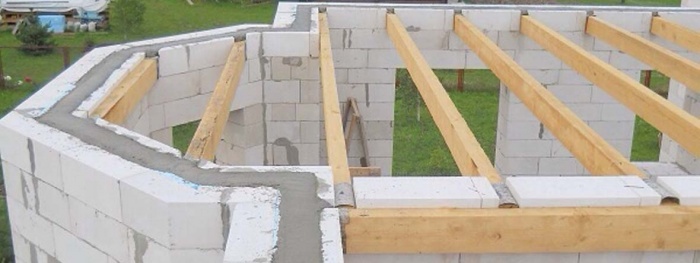

Брусья перекрытия опирают на армированный пояс, который используется для повышения пространственной жесткости блочной кладки.

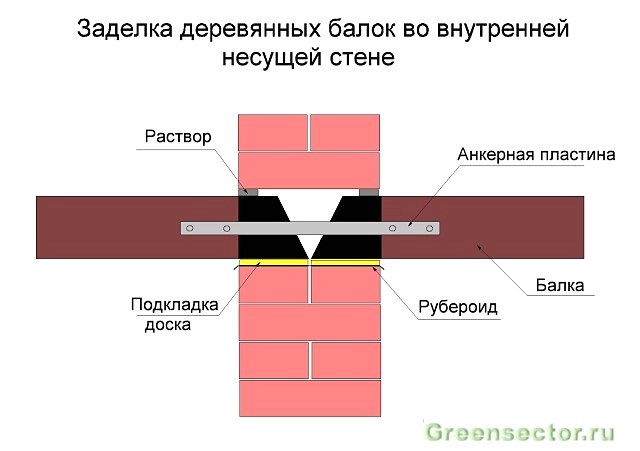

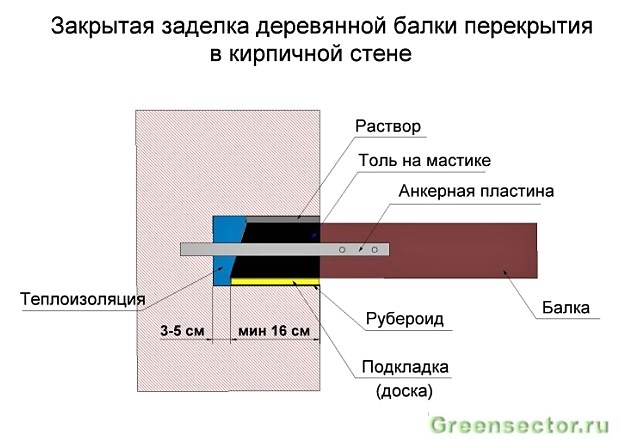

Во внутренние несущие стены балки заделывают закрытым способом. Для увеличения жесткости перекрытия их через три связывают между собой стальными анкерными пластинами.

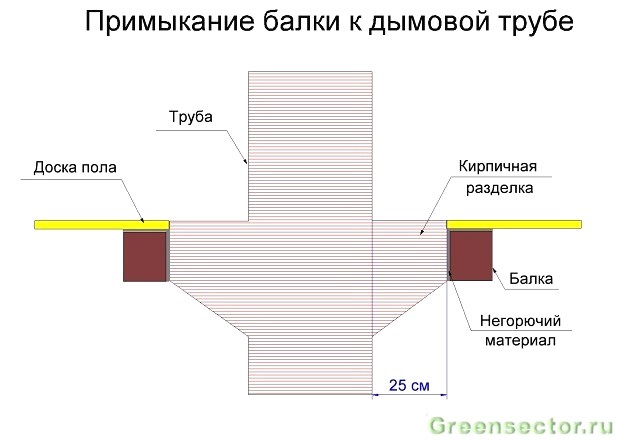

Участок балки, примыкающий к дымовому каналу, изолируют асбестом или другим негорючим материалом. Основной защитой от возгорания здесь служит кирпичная разделка (утолщение кладки трубы) толщиной 25 см.

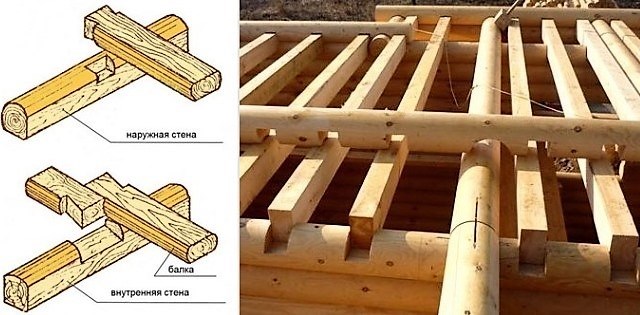

В деревянных домах монтаж балочных перекрытий выполняют двумя способами:

  • Врубкой в бревенчатые венцы;

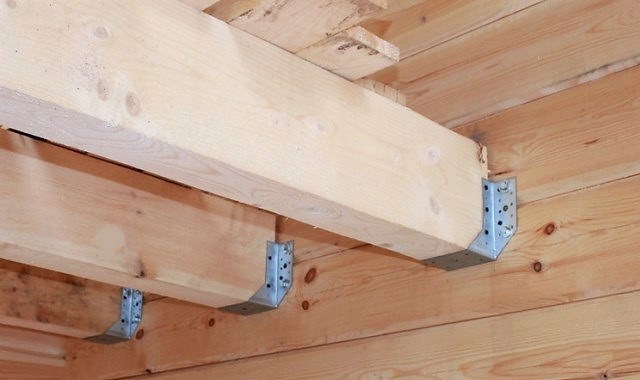

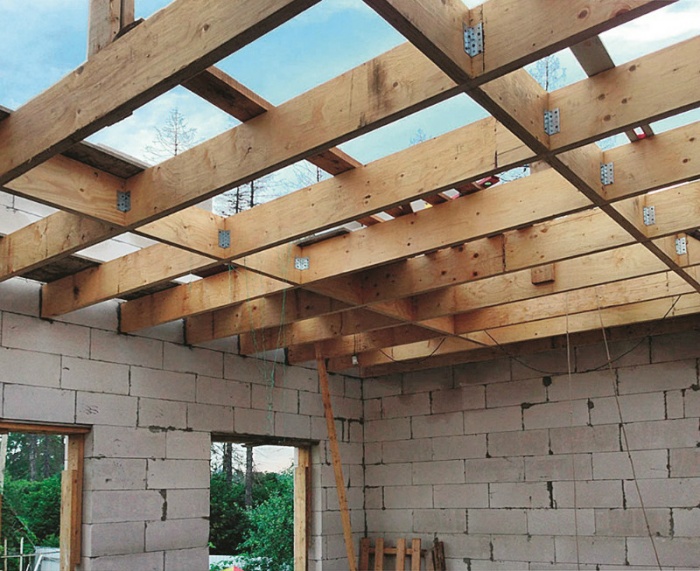

  • Через стальную фасонную пластину (стульчик), фиксируемую к стене с помощью резьбовых шпилек.

Если верхний этаж или чердачное помещение не будет жилым (отапливаемым), то необходимо выполнить утепление деревянных перекрытий. Для этого в пространство между балками укладывают утеплитель (минвату, эковату), предварительно расстелив по подшивке потолка слой пароизоляции.

Читать еще:  Естественное освещение сада таинственные тени и солнечные зайчики

Использовать для этой работы пенопласт не следует по трем причинам:

  • Он не пропускает водяной пар, и древесина под ним загнивает;
  • Не изолирует ударный шум;
  • Является проблемным с точки зрения экологичности.

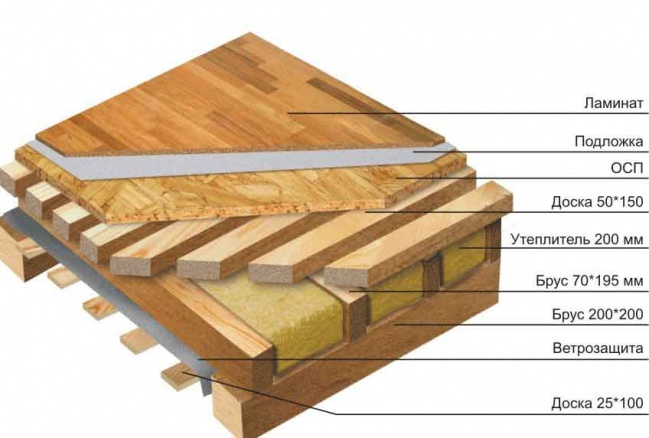

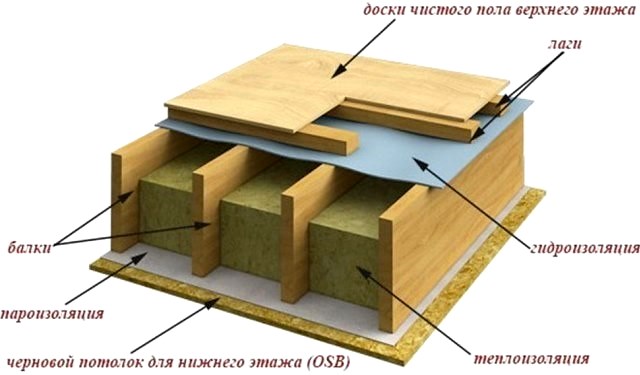

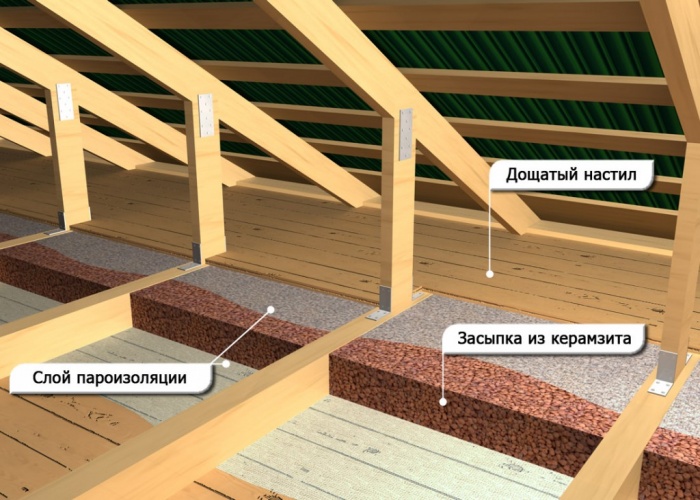

Конструктив утепленного перекрытия приводится на схеме.

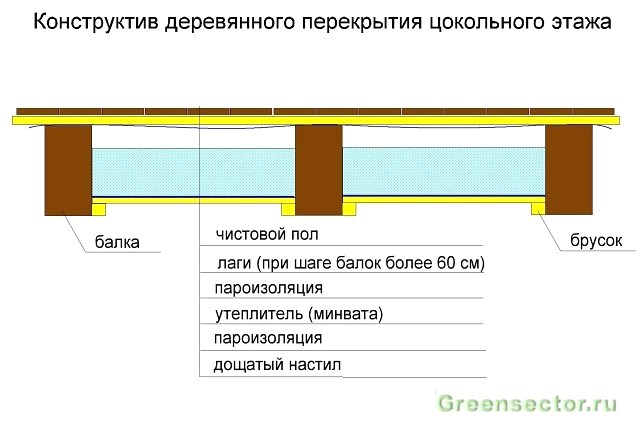

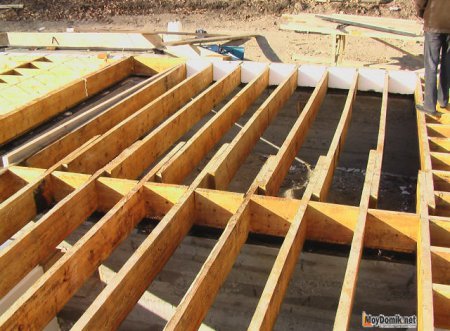

Аналогично выполняется утепление перекрытия первого (цокольного) этажа. Разница между ними заключается в том, что подшить балки снизу из неглубокого подполья довольно сложно. В этом случае строители поступают иначе. К боковым граням балок они подбивают черепной брусок (5х5 см). На него укладывают антисептированный дощатый настил. Он служит опорой для плитного утеплителя, размещаемого в промежутках между брусьями. Под минвату подкладывают пароизоляцию. Сверху по балкам также настилают пароизоляцию. После этого к ним крепят лаги и по ним уже монтируют чистовой пол.

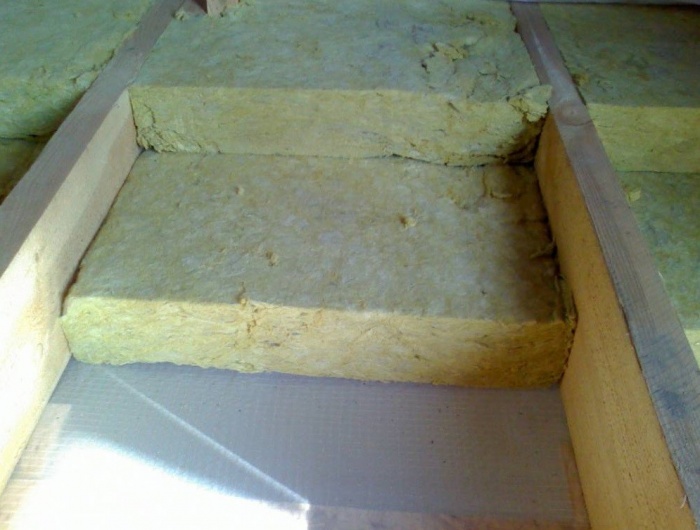

Минватную плиту следует ставить между брусьями как можно плотнее, чтобы исключить продувание пола. Для лучшей изоляции все стыки утеплителя обрабатывают монтажной пеной.

Контроль горизонтальности установки брусьев выполняют с помощью пузырькового уровня, уложенного на ровную длинную доску. Для выравнивания используют обрезки досок, защищенне битумной мастикой. Их подкладывают под торцы брусьев.

Полотна пароизоляции следует стелить с нахлестом не менее 10 см и проклеивать строительным скотчем все стыки.

Для снижения ударного шума перед монтажом лаг пола второго этажа по балкам укладывают звукоизолирующую ленту толщиной 5 мм. Гидроизолирующую пленку под лаги ставят только в том случае, если помещение второго уровня будет жилым. Она защитит утеплитель от попадания воды при мытье пола. Технология ее монтажа аналогична укладке пароизоляции.

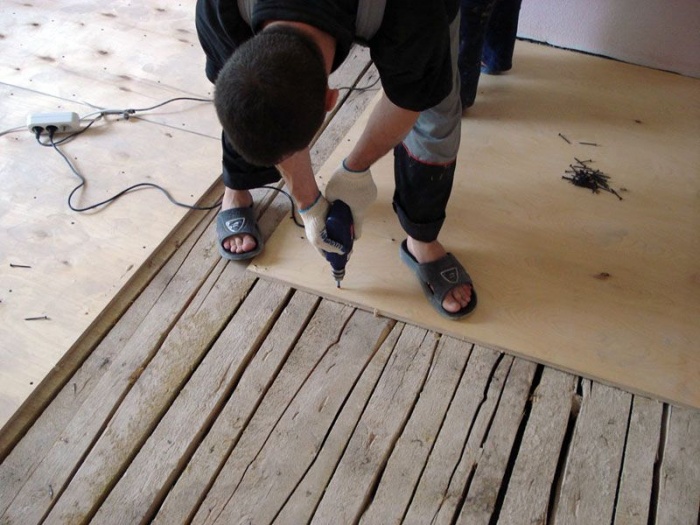

Завершающий этап устройства деревянного перекрытия – монтаж чернового пола из досок, фанеры или плит OSB при помощи саморезов. После завершения этой работы настилают чистовое покрытие из ламината, линолеума, паркета и выполняют финишную отделку потолка.

Как сделать перекрытие первого (1) этажа своими руками

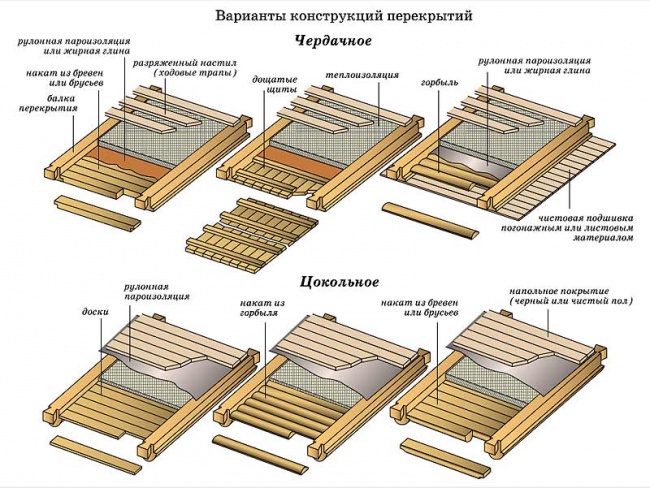

Междуэтажные перекрытия по конструктивному принципу практически одинаковы. То ли это перекрытие подвала в гараже или перекрытие последнего этажа.

Тем не менее, технология устройства каждого из них будет отличаться, а от правильности изготовления будут зависеть эксплуатационные характеристики.

Рассмотрим два наиболее распространенных способа организации перекрытий – деревянное и монолитное

Деревянные перекрытия над первым этажом своими руками

Древесина, в отличие от других основ (железобетонные плиты, монолит), применяемых для перекрытий, экологически чистый материал. К тому же деревянный потолок или пол придают помещению своеобразный вид и хорошо сохраняют тепло. Раньше дерево применялось для этих целей сплошь и рядом. Сейчас межэтажные перекрытия из дерева, как правило, делается только в деревянных домах, хотя бывают и исключения.

Устройство деревянного перекрытия

Устройство деревянного перекрытия

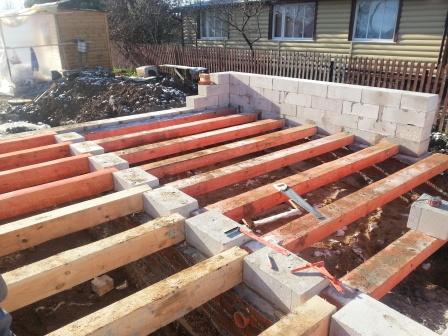

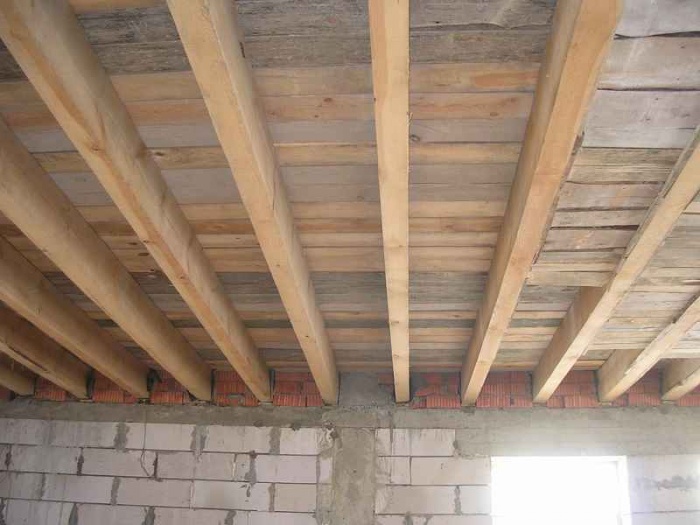

Монтаж деревянных перекрытий между этажами начинается с установки опорных балок. Сечение балок зависит от нескольких причин, в частности от длины пролета, нагрузки на пол находящегося выше этажа. Так же большую роль в выборе сечения балок играет применяемая для них порода дерева. Чаще всего используется сосна, но иногда – дуб.

Определяющим фактором является цена древесины, естественно, дуб дороже. В этом случае толщина балок может быть уменьшена, а конструкция несколько изменена.

Конструкция и монтаж деревянного перекрытия

Процесс строительства перекрытий из дерева заключается в том, что в заранее заготовленные выемки в стене закладываются балки. Сечение балок делается равным как высота, так и ширина. Случается, что высота выбирается несколько большей. В любом случае, балки укладываются на гидроизоляцию, с зазором в обеих плоскостях порядка 1-2 см. Делается это для того, чтобы устранить распирание стен при намокании или высыхании такого перекрытия.

Дальше к балкам на уровне нижней их плоскости набиваются по всей длине рейки, которые служат для крепления теплоизоляции и подшивки потолка. Поверх теплоизоляции укладывается дополнительный слой гидроизоляции, в завершении стелется черновой пол.

В случае с дубом, для того, чтобы потолок нижнего этажа смотрелся «под старину», брусья перед установкой строгают. Дальнейшее перекрытие ведется поверх балок. В любом случае, длина пролета для деревянного перекрытия не должна превышать 5 м. Оптимальным считается длина пролета в 4 м.

Деревянные перекрытия над первым этажом своими руками

Монолитное перекрытие над первым этажом своими руками

Перекрытие из монолитного железобетона применяется, естественно, в случаях, когда дом строится не из дерева. Хотя, перекрытие подвала, если фундамент выполнен бетонный или кирпичный, даже приветствуется.

Устройство монолитного железобетонного перекрытия

Такое перекрытие изготавливается, как и любое железобетонное изделие, с применением опалубки. Разница в том, что опалубка будет опираться на «ноги», которые будут подниматься прямо с пола предыдущего этажа, или же подвала. Толщина монолитного перекрытия, как правило, составляет 20 см, минимальная 15 см, всё зависит от прочности стен. Более тонкое перекрытие ложится на менее прочную стену.

Монтаж монолитного перекрытия

Выполняется по обычной схеме: на опоры ложатся лаги, на них – поперечные балки, шаг около полуметра. Сверху ложатся щиты. По готовности опалубки приступают к армированию монолитного перекрытия.

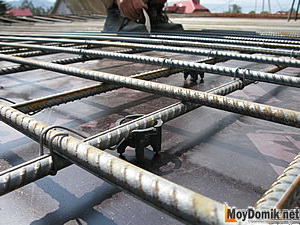

Армирование делается из прутков диаметром 10-12 мм, которые укладываются сеткой с ячейками размером приблизительно 20х20 см. Углы провариваются.

Всё. Можно приступать к заливке бетона. Заливка ведется в один прием, используется глубинный вибратор для уплотнения смеси и удаления воздушных пузырей. После заливки опалубка не разбирается минимум три недели (по западным технологиям 30 дней) до полного высыхания. Получается, мы сделали монолитную плиту своими силами. Прочность такого перекрытия значительно выше, чем у деревянного или даже перекрытия из железобетонных плит.

Установка монолитных плит

Применение плит перекрытия невозможно без использования тяжелой строительной техники, в частности, автокрана. Это усложняет задачу. С другой стороны, это самый быстрый вид создания перекрытия. Только нужно учитывать, что плита должна ложиться концами на предварительно нанесенный на стену раствор.

Ширина опирания монолитного перекрытия на кирпичную стену с каждого конца плиты должно составлять не менее 10-15 см.

Не стоит забывать, что перед установкой плит поверхность стены должна быть выравнена и отгоризонтирована. Щели между плитами следует заделать цементным раствором.

К чему приводит неправильная пароизоляция: основано на реальном опыте

С паро- гидро- и ветрозащитными плёнками постоянно происходит путаница. Застройщики и строители лепят их как хотят, по принципу: «лишь бы были». В результате, в утеплённом каменной ватой перекрытии деревянного или каркасного дома, скапливается влага. Утеплитель отсыревает. Доски покрываются плесенью и, в конечном итоге, это приводит к дорогостоящему ремонту. Как этого избежать? Читайте нашу статью, где собран практический опыт и приведены схемы правильной пароизоляции и утепления перекрытия первого этажа дома из дерева.

  • Видео о последствиях неправильной пароизоляции
  • Почему в перекрытии первого этажа образуется влага
  • Чем пароизоляция отличается от гидро- и ветрозащитной плёнки
  • Проверенные «пирожки» пароизоляции и утепления первого этажа
  • «Шпаргалка» по монтажу пароизоляции: распечатай и пользуйся
Читать еще:  Достоинства использования канатов и веревок в интерьере

Последствия неправильной пароизоляции

Лучше один раз увидеть, чем сто раз услышать, или прочитать о косяках «профессиональных строителей», которые они допускают при монтаже утеплителя и пароизоляции в деревянных домах. К чему это приводит, показывается в видео, которое снял Игорь Беккерев (ник на портале Игорь3).

Я очень часто сталкиваюсь с неправильным применением паро- и гидроизоляции. Это приводит к поражению конструкций плесенью.

Посмотрите видео ниже, где показано, что случится с деревянной балкой, если её завернуть в рубероид.

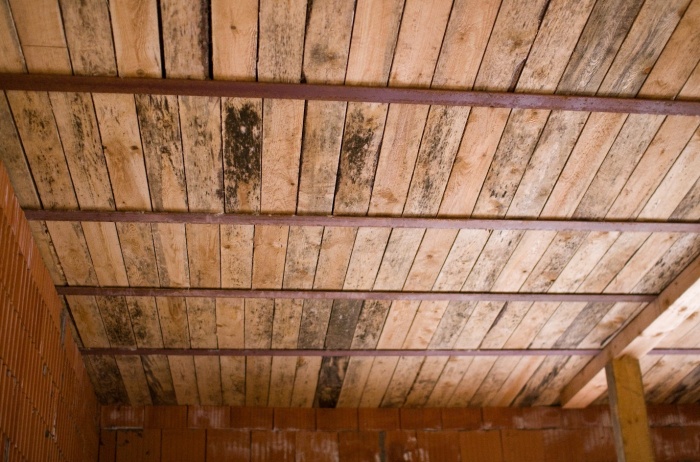

Вот, во что может превратиться деревянный «черновой» пол за 1 год, при нарушениях строительства и неправильной пароизоляции.

Теперь расскажем, почему это произошло.

Почему в деревянном перекрытии первого этажа образуется влага

Выше мы показали «страшилки». Пора узнать, из-за чего появилась влага в деревянном перекрытии и стали гнить балки.

В доме из видео, большое количество строительных ошибок. Само строение тоже необычное. Сначала владелец построил туалет. Затем поставил рядом гараж-ракушку. Потом прилепил ещё два контейнера. Пристроил комнату, а сверху возвёл мансарду и накрыл всё общей крышей. В качестве фундамента – бетонные столбики. Они просели. Дом перекосило. Хозяин решил его отремонтировать. При подъёме и передвижке дома мы увидели, что в перекрытии первого этажа скопилась вода, которая сконденсировалась из водяного пара идущего изнутри дома наружу. И это ещё не всё.

Перечислим основные ошибки:

  1. Главный «косяк» строителей – снизу пола натянута паронепроницаемая плёнка.
  2. Высота пола над сырым и холодным грунтом всего 5 см.
  3. Из-за пароизоляционной плёнки весь конденсат стёк и скопился под полом. Также конденсат стекал с металлических стен встроенных в дом контейнеров.
  4. Утеплитель смонтирован выше пароизоляции. Образовались «карманы», где скопилась вода, которая полилась после того, как разрезали плёнку.

Теперь объясним физику процесса появления конденсата в перекрытии при неправильной пароизоляции. В воздухе тёплого помещения содержится водяной пар. Водяной пар, из-за разности давлений, стремится попасть из теплой зоны в холодную, т.е. идёт из комнаты на улицу. В нашем примере — под пол, где в мае ещё был лёд. Влагонасыщенный воздух прошел через паропроницаемую мембрану, которую строители смонтировали над утеплением. Попал в теплоизоляцию. Не смог выйти наружу, т.к. «упёрся» в пароизоляцию. Водяной пар сконденсировался и, на плёнке, образовалась вода.

В этом перекрытии плёнки перепутали местами. Со стороны помещения, под половым покрытием, должна была стоять пароизоляционная пленка. Она защищает перекрытие от попадания пара изнутри дома. Под перекрытием, со стороны улицы, должна стоять паропроницаемая мембрана. Она не мешает водяному пару выйти из конструкции.

Отличие пароизоляции от гидро- и ветрозащитной плёнки

Почему строители часто путают плёнки местами? Ведь кажется, достаточно прочитать рекомендации производителей по монтажу паро- и ветрозащиты и гидроизоляции. Не всё так просто. Строительный рынок предлагает десятки вариантов. Упростите себе задачу и воспользуйтесь «шпаргалкой» от Игоря Беккерева, которая основана на личном опыте пользователя портала.

Плёнки, условно конечно, можно разделить на «дышащие» паропрозрачные диффузионные мембраны и пароизоляцию, которая практически не пропускает пар и воду. Мембраны выпускают водяной пар из утеплителя и конструкции, но не пропускают капли воды, которые сконденсировались на внешней стороне плёнки, обратно.

Важно! Перед покупкой гидроизоляционной плёнки, например, подкровельной, изучите её технические характеристики и способность к паропроницанию — высокую или ограниченную.

Диффузионные мембраны можно монтировать вплотную к утеплителю, т.к. они выводят пар, но не пропускают в конструкцию влагу снаружи. Такие плёнки проще монтировать на крышах сложной конфигурации.

Если подытожить, то:

  • Ветрозащита — не пропускает ветер и пыль, но пропускает пар.
  • Пароизоляция — не пропускает пар и воду.
  • Гидроизоляция — не пропускает воду. Но бывает разной: пропускающей пар или паронепрозрачной.

Как это упрощённо работает, показано на рисунке ниже.

Проверенные «пирожки» деревянного утеплённого перекрытия первого этажа

Мы разобрались в назначении разных плёнок и кратко описали их работу. Теперь будет понятно, как правильно смонтировать перекрытие первого этажа в каркасном и деревянном доме.

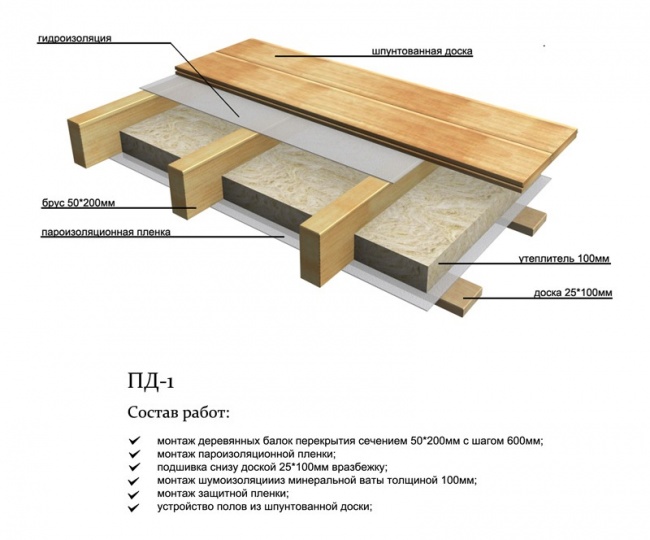

На фото ниже правильный пирог нижнего перекрытия пола первого этажа в жилом помещении. Для бани прибавьте вентиляционный зазор под половой доской.

Схемы с разным конструктивом и вентилируемым полом.

По аналогичной схеме собирается «пирожок» для стен и кровли.

Ещё схемы, где показано, как смонтировать паро- и гидроизоляцию:

  1. С чистовым полом сделанным из доски.

  1. С чистовым полом из керамической плитки, уложенной по цементно-керамзитной стяжке по деревянным лагам.

  1. С водяным тёплым полом по деревянным лагам.

Выводы

В статье мы рассказали о принципах выбора и работы пароизоляции и диффузионных мембран. Чтобы не запутаться, запомните или распечатайте «шпаргалку», где собраны 3 главных принципа правильного монтажа паро- и гидроизоляции:

  1. Пароизоляционная плёнка ставится изнутри теплого контура.
  2. Не закатывайте деревянные лаги и минераловатный утеплитель с двух сторон в непроницаемую для водяного пара плёнку.
  3. Снаружи ставьте паропроницаемую плёнку (мембрану), которая выводит водяной пар, но не позволяет атмосферной влаге и конденсату попасть в конструкцию и утеплитель.

Остались вопросы? Задайте их нашим экспертам в теме Последствия неправильной пароизоляции.

  • Правильный пирог каркасной стены. В статье — нужна ли пароизоляция в каркаснике, где и как её ставить, что такое точка росы, и как избежать ошибок при монтаже пароизоляции.
  • Плоская балластная кровля: паро- и гидроизоляция плоской кровли, построенной по нестандартной технологии с балластом из щебня и двойным вентилируемым зазором.
  • Монтаж мансардного окна: самая полная инструкция в Рунете — от монтажа пароизоляции, влаговетрозащитной плёнки и желоба для отвода конденсата до расчёта размеров мансардного окна.

В видео — монтаж пароизоляции в деревянном доме и герметизация стыков со стропильной системой и стенами с помощью различных материалов.

Устройство деревянного перекрытия между этажами

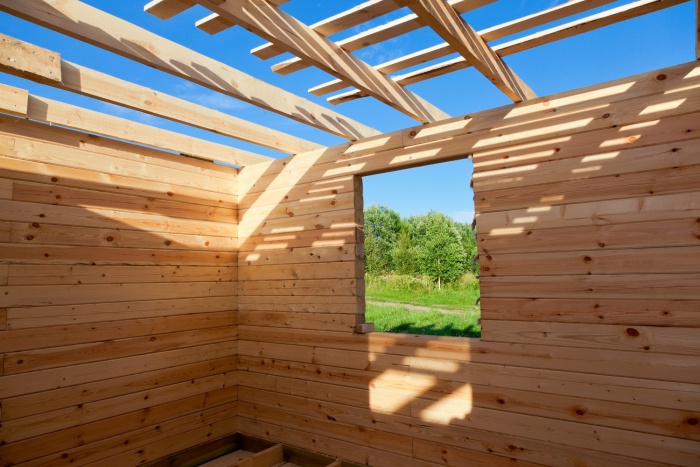

Деревянные перекрытия между этажами подходят почти для всех типов зданий. Они совместимы с деревянными, кирпичными и бетонными постройками. Конструкции монтируют не только между этажами, но и в чердачных и подвальных помещениях. В этих комнатах без них не обойтись, но устройство деревянного перекрытия между этажами отличается от подвальных конструкций.

Особенности перекрытий из дерева

Устройство перекрытия включает в себя, по большей части, только деревянные элементы. Однако для отделки потолка и пола используются абсолютно любые материалы. Главное – грамотно провести установку самой конструкции.

Одна из самых главных функций перекрытия – звукоизоляция. На дерево очень легко крепить любые изоляционные материалы, в том числе и плитные. Поверх можно без проблем монтировать любую современную отделку.

Читать еще:  Интерьер мансарды фото идей как красиво обустроить мансарду

Очень важное преимущество конструкции из дерева – малый вес. Элементы перекрытия из древесины не оказывают значительного давления на основание постройки. Поэтому их часто используют в домах с легким фундаментом.

Монтаж, проведенный по правилам, способствует естественному воздухообмену помещения. При этом не нарушается тепло- и звукоизоляция комнат.

В целом деревянные конструкции очень прочны. Они позволяют в короткий срок создать легкие и долговечные перекрытия.

Технические требования для перекрытий

Межэтажные конструкции состоят из следующих элементов:

  • балки;
  • брусья;
  • слой из доски;
  • тепло- и звукоизоляционный слой;
  • пленка гидроизоляции;
  • чистовая доска;
  • вентиляционная щель;
  • плинтуса.

Для конструкций перекрытия рекомендованы следующие требования:

  • Если этажи, между которыми монтируют перекрытия, имеют температурный перепад более 10 градусов, то необходимо прокладывать теплоизоляционные материалы. Чаще всего это случается между жилыми этажами и подвалом или чердаком. В таких помещениях без теплоизолятора не обойтись.
  • Независимо от типа древесины, балки конструкции должны обладать высокой прочностью. Им необходимо выдерживать нагрузку конструкции, интерьера помещения и людей. Но помимо этого веса должен быть еще определенный запас. Следует помнить, что показателем минимальной нагрузки на такие перекрытия является 210 кг/кв. м. Для чердачных цифра начинается от 100 кг.
  • К деревянным конструкциям применяют значение прогиба. Оно должно быть менее 4 мм на один метр. Показатель рассчитывается следующим образом длину доски делят на 250 и получают максимальное значение прогиба. Для покрытия, на котором планируется укладка плитки, показатель делят не на 250, а на 400. Для чердаков цифру делят на 200.
  • Звуковой предел для материалов не должен быть больше 50 децибел. Это стоит учесть при выборе звукоизоляции. Теплоизоляторы способны значительно скрадывать шум. Звуки не должны проходить сквозь перекрытия и коммуникации.
  • При расчете материалов перекрытий важно также учитывать длину деревянных балок. Она не должна быть более 5 метров. Для чердаков – 6. Однако редко можно встретить деревянные конструкции более 6 метров. Если площадь комнат превышает 6 метров, под балки устанавливают опоры.

Установка и обработка

Чтобы сделать правильное деревянное перекрытие между этажами своими руками нужно разобраться с устройством его конструкции. Она состоит из балочного каркаса и обшивки из доски или листовых стружечных материалов.

Роль теплоизоляционного и звукоизоляционного слоя выполняет рулонный материал. Чаще всего для этого используют стекловату, минвату или подобные ей изоляторы. Иногда применяют керамзит или пенопласт. Однако первый очень утяжеляет конструкцию, а второй легко воспламеняется.

Для деревянного перекрытия между этажами в саунах и банях очень важно правильно устроить гидроизоляцию. В данном случае оптимальны паронепроницаемые пленки, пропускающие влагу лишь в одном направлении. Материал состоит из расширяющихся колбочек, впитывающих влагу лишь с пористой стороны. С обратной стороны покрытия влага не выделяется.

Балки перекрытия

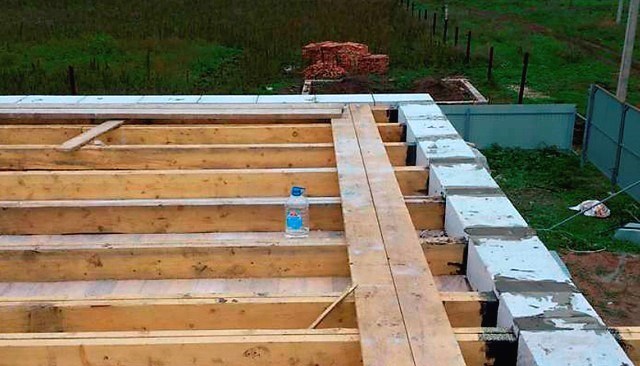

Чтобы разобраться, как сделать деревянное перекрытие между этажами, нужно знать особенности каркаса конструкции. Ее основой служат деревянные брусья. Чаще всего используют элементы 15-25 см в высоту и 5-15 в толщину. Между балками делается расстояние до 1 м, в зависимости от сечения элементов.

Опорные концы делают от 150 мм в длину, их укладывают «маячковым» способом. Сначала проводится монтаж крайних балок, а между ними укладывают промежуточные. Ровность укладки выверяют уровнем. Средние балки укладывают по шаблону. Для выравнивания можно использовать различные смоленные подкладки из обрезков.

Брусья укладывают с одинаковым шагом по всему периметру, строго параллельно. Перед укладкой их обрабатывают антисептическими пропитками и обматывают в 2-3 слоя рубероидом. Для кирпичных и блочных построек балки перекрытия с концов промазывают битумом. Такой прием защищает древесину от влаги. Для стен толщиной от 2.5 кирпича оставляют продушины для вентиляции. А на месте соединения древесины со стенами под балки стелют рубероид.

Монтаж наката

Для перекрытия пола между этажами используют различные материалы из дерева, в том числе доски, фанеру и стружечные панели.

Черновым полом в перекрытии выступает нижний настил, именно на него стелют теплоизоляционный материал. Его можно крепить и прямо на балки снизу. В этом случае он выполняет функцию чернового потолка, на который можно сразу монтировать чистовой материал. Пол, сделанный с использованием второсортной доски, обойдется в разы дешевле.

Расстояние от брусьев или бревен определяется толщиной досок, которыми устилают черновое покрытие. На них оказывается основная нагрузка. Так, если в помещении применяются доски в 2 с половиной сантиметра, для чердачных помещений нужен шаг в 50 см, а для жилых – 40 см. Поэтому для полового покрытия рекомендуется применять толстую доску в 4-5 см.

Способы укладки цокольного перекрытия

Для деревянной конструкции цоколя обязателен черепной брусок. Он позволит утеплить пол. Ведь именно на него монтируются панели или доска, прикрывающая утеплитель.

Более популярен вариант чернового слоя из наката или необрезной доски. Материал монтируют на деревянный брусок с квадратным сечением и стороной в 5 или 4 см. Лучше всего черепной брус крепить к лагам саморезами, но можно и гвоздями.

Черновой пол цоколя утепляют насыпными материалами, в том числе песком. Нередко используют пропитанные антисептиком опилки или минеральную вату от 10 см в толщину. Для защиты древесных конструкций снизу устилают гидроизоляционный слой. Наиболее практичный вариант – битумные рулонные материалы. Для помещений, контактирующих с влагой, гидроизоляцию монтируют еще и сверху.

Утепление и звукоизоляция

Теплоизоляционный слой очень важен в конструкции перекрытия: он выполняет функцию звукоизоляции. Поэтому для его обустройства применяют современные синтетические и минеральные утеплители. Они не подвержены воздействию бактерий и грибков, поэтому имеют больший срок службы.

Большой популярностью пользуется минвата. Однако для бань и саун некоторые рулонные материалы противопоказаны. В таких помещениях не рекомендуется использовать шлаковату, так как она содержит взвеси металлов. Эти частицы от влаги ржавеют, и вата проседает, теряя свои свойства.

Чаще всего в помещениях с нормальной влажностью для гидроизоляции используют рубероид. Битумные материалы имеют низкую стоимость и отличные эксплуатационные характеристики. Поверх рубероида стелют плотный полиэтилен.

Поверх пленки монтируют теплоизоляционный материал. Очень важно, чтобы между пластами ваты или пенопласта не было щелей, иначе в помещении будет низкая тепло- и звукоизоляция. Если используются плитные утеплители на основе пенопласта – щели заделывают монтажной пеной.

Монтируя пол второго и первого этажа по деревянным балкам, вы сможете значительно сэкономить. Подобные конструкции обойдется в разы дешевле бетонной, к тому же вы сможете справиться с монтажом самостоятельно.

Во время работ следует соблюдать определенные правила. К примеру, необходимо использовать балки определенного сечения, а шаг выверять с учетом площади перекрытия.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
