Дымоход своими руками типа сэндвич

Сэндвич-труба для дымохода своими руками

При создании отопительной системы дома, где требуется обустройство дымохода, стальные трубы всё чаще находят применение в качестве основного материала. Наибольшую популярность обрела конструкция, состоящая из нескольких слоёв по принципу сэндвича. Однако цена на неё не всегда доступна. Решением станет сборка сэндвич-трубы для дымохода своими руками.

Для чего нужна

Монтаж указанного изделия в качестве дымохода проводится для того, чтобы снизить количество конденсата, возникающего при процессах теплообмена. Температура воздуха и различных газов, выходящих по трубе, достаточно высока, чтобы превращать любую воду, находящуюся в близком доступе, в пар. Однако чем выше поднимаются раскалённые газы, тем быстрее они остывают. Тепло отдаётся стенкам дымохода, а вода конденсируется на его поверхности вместе со многими продуктами горения. Сэндвич-труба за счёт своего строения и свойств уменьшает величину загрязнения и распространения коррозии.

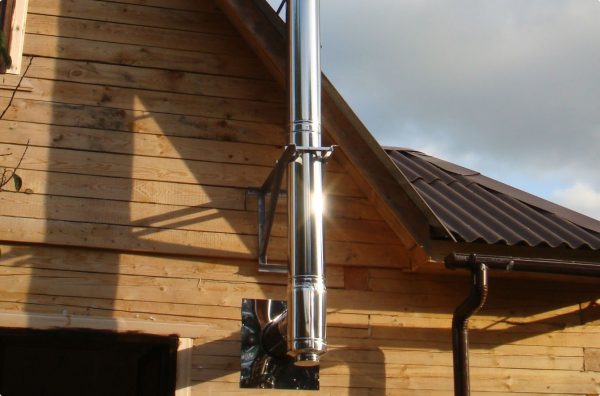

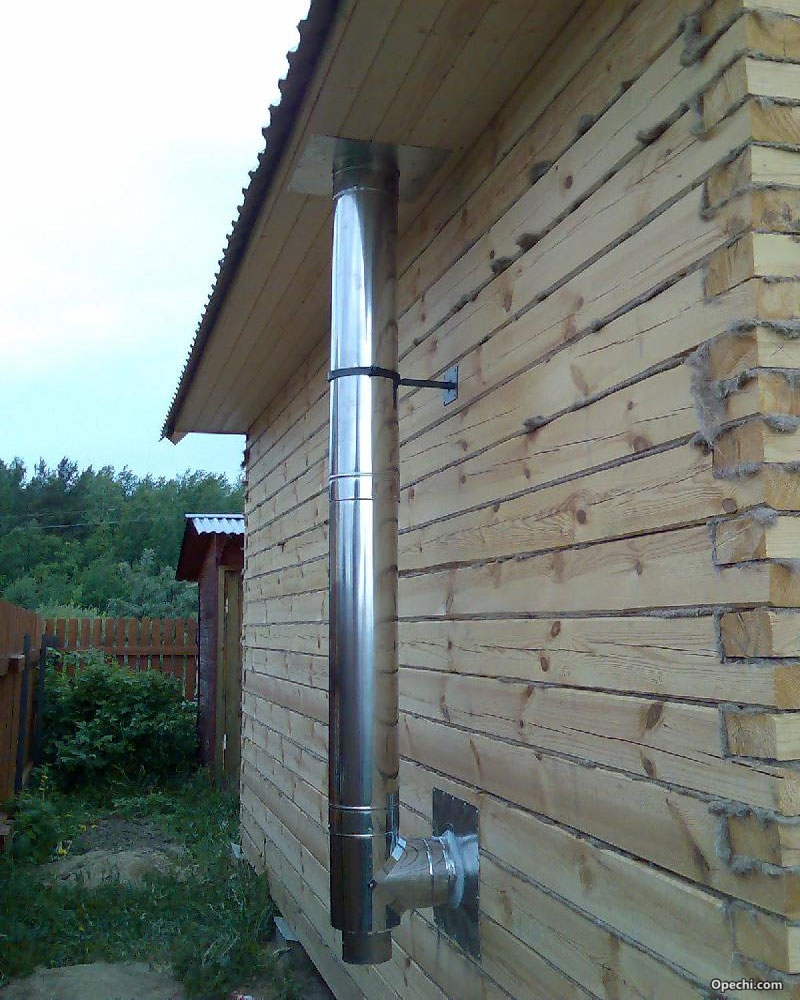

Сэндвич-трубы — идеальный вариант для обустройства дымохода

Трубы из нескольких материалов применяются при установке печи или котла, а также могут монтироваться в бане или любом другом помещении, где есть обогревательный элемент, дающий высокую температуру и большое количество вредных веществ. Например, в бане температура газов на выходе из дымохода может достигать 800 градусов, тогда как в котле может не превышать 120 градусов. От того, какая именно температура воздуха будет проходить через сэндвич-трубу, зависит выбор материала для утепляющего слоя.

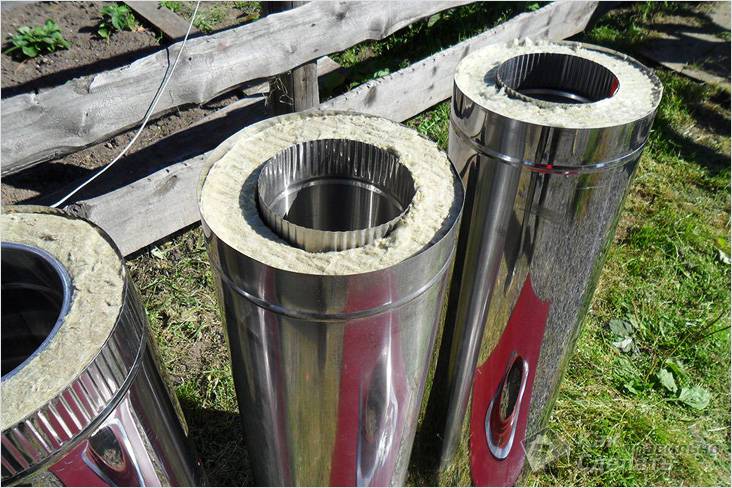

Из чего состоит

Основная идея сэндвич-трубы предполагает наличие трёх материалов:

  1. Внешний слой — оцинкованная сталь, медь или латунь.
  2. Средний слой — минеральная вата. Выполняет роль утеплителя и в то же время теплоизолирующей прокладки. Базальтовое волокно, применяемое при создании сэндвич-труб, укладывается толщиной от 25 до 60 мм, благодаря чему температура наружной трубы не поднимается слишком высоко и не доставляет неудобств жильцам дома. Дополнительно утеплителем может служить полиуретан или керамзит.
  3. Внутренний слой — нержавеющая сталь. Этот материал подходит больше всего, поскольку подвержен минимальным деформациям при нагреве. Толщина стенки должна быть достаточно большой для того, чтобы труба, на которую в дальнейшем будет наложен утеплитель, не прогорела быстро.

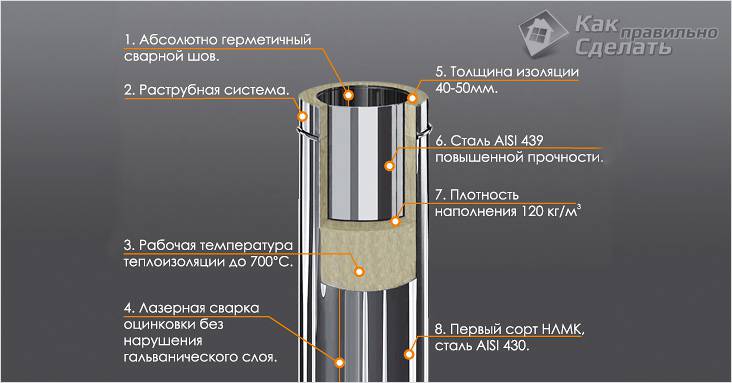

Схема устройства сэндвич-трубы

Преимущества и недостатки

Многие строители, использующие готовые сэндвич-трубы, а также владельцы домов, решившие сделать дымоход из стальных труб самостоятельно, опираются в своём выборе на ряд выгодных преимуществ перед другими вариантами:

  • В отличие от кирпичного дымохода, его аналог из стальных труб с теплоизолирующей прокладкой занимает гораздо меньше места;
  • Внешний слой из оцинкованной стали имеет достаточно привлекательный внешний вид, благодаря чему трубу можно удачно вписать в общий интерьер дома;
  • При обустройстве отопительной системы с дымоходом важно учитывать правила пожарной безопасности, и сэндвич-труба позволяет успешно справиться с этой задачей.
  • Простота монтажа позволяет провести процедуру своими руками, даже если владелец дома не профессиональный строитель, достаточно внимательно изучить основные этапы установки и делать работу аккуратно и внимательно;
  • В случае необходимости трубу будет удобно транспортировать;
  • Такой материал для дымохода можно использовать в домах и постройках из любых материалов;
  • Установить трубу-сэндвич можно даже при наличии стропил в доме, поскольку они никак не помешают монтажу;
  • Наличие нескольких слоёв в трубе не позволяет продуктам горения выходить наружу и вредить жильцам дома, также такой дымоход реже требует очистки и практически не покрывается конденсатом.

В качестве утеплителя и теплоизолирующей прокладки применяют минеральную вату

Это важно! Единственными заметными недостатками материала, по мнению профессионалов, являются относительно высокая стоимость и срок службы не более полутора десятков лет.

Первый либо не доставляет неудобств при наличии финансов, либо решается изготовлением сэндвич-трубы своими руками. Второй поправим, особенно с учётом развития строительных технологий. Вполне возможно, что за указанные 15 лет появятся более удачные варианты решения для строительства дымохода, или же материалы, применяемые при изготовлении такой трубы, будут совершенствоваться.

Как сделать сэндвич-трубу для дымохода

Первоочередная задача — сделать правильные расчёты, чтобы труба могла выдерживать нагрузку от отопительной системы. Требования к расчётам выдвигаются следующие:

  • Если планируется сделать камины или другие печи с открытыми топками, либо газовые котлы, оснащённые открытой камерой сгорания, диаметр внутренней трубы-сэндвича должен составлять не менее 1/100 от величины объёма камеры сгорания;
  • Если дымоход устанавливается к газовому обогревателю фабричного типа, рекомендуемую величину диаметра можно узнать из прилагающейся документации на оборудование;
  • Если используется закрытая печь, в которой воздух подаётся в камеру сгорания посредством поддувала, площадь сечения внутренней трубы из нержавеющей стали обязательно должна быть больше значения площади сечения поступления воздуха при работе печи.

В случае, когда искомые значения получаются дробными, рекомендуется округлять цифры в большую сторону.

Это важно! Слишком большой диаметр дымохода неизбежно приведёт к возникновению завихрений, в результате чего будет снижаться тяга. Такой эффект достигается уже при превышении реального диаметра трубы в 1,5 раза по сравнению с расчётным.

При вычислении подходящих размеров внутренней трубы в дымоходе типа сэндвич можно ориентироваться на следующие нормативы:

  • Котлам с мощностью до трёх с половиной киловатт — 196 см²;
  • Котлам мощностью от трёх с половиной до 5,2 киловатт — 280 см²;
  • При мощности котла от 5,2 до семи киловатт — 378 см².

Подсчёты длины

Высоту дымохода над крышей необходимо рассчитывать не менее внимательно. Чем больше возвышается сэндвич-труба над кровлей, тем тщательнее нужно её фиксировать. В противном случае ей могут навредить потоки ветра. Следовательно, потребуются механические усилители, например, растяжки. В то же время для промышленных котельных разработаны специальные алгоритмы расчётов, используемые в проектных организациях.

Стоит учитывать разницу динамического сопротивления в квадратных или прямоугольных дымоходах по сравнению с круглыми аналогами. Для первых площадь сечения должна превышать в 1,2–1,4 раза соответствующую величину для труб с круглым сечением. Дополнительно принимается во внимание высота дымохода. С её увеличением возрастает и сила тяги при движении горячих газов по дымоходу. А с ростом тяги снижается коэффициент полезного действия печи.

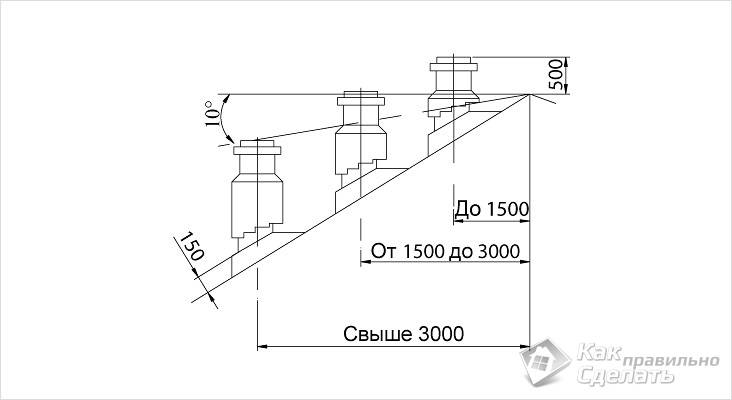

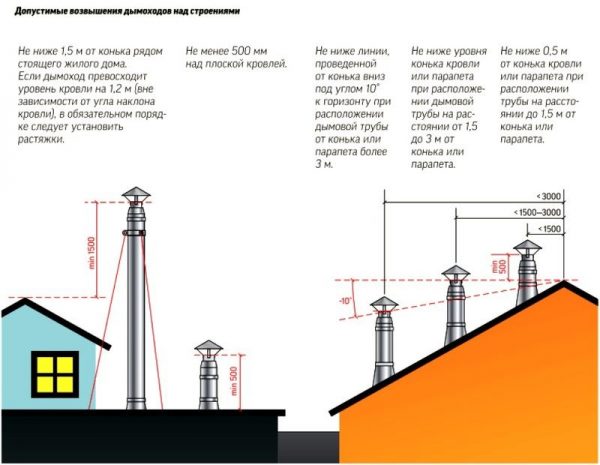

Расчёты высоты дымохода

Правила для расчётов длины трубы дымохода таковы:

  • Оголовок дымохода размещается не ниже, чем на уровне 5 метров над землёй;
  • Если кровля крыши сделана из горючих материалов, оголовок должен возвышаться над плоской крышей или коньком примерно на один или полтора метра.

В случае, когда материал кровли не относится к горючим:

  • На плоской крыше при отсутствии парапета оголовок поднимается на полметра выше покрытия;
  • Для варианта с парапетом или покатой крыши оголовок возвышается на полметра над коньком или парапетом;
  • Если труба находится в 1,5 – 3,5 метра от парапета или конька, головок на негорючей кровле должен находиться на той же высоте, что и парапет или конёк;
  • При расстоянии от сэндвич-дымохода до парапета или конька более 3 метров оголовок трубы находится ниже указанных ориентиров таким образом, чтобы плоскость, проведенная через парапет или конёк и оголовок трубы, наклонялась на 10 градусов по отношению к горизонтали.

Сборка

Изготовление сэндвич-трубы своими руками происходит следующим образом:

1. Листы нержавеющей стали сворачиваются для получения цилиндров с нужным диаметром. Стыки и швы соединяются с помощью замковых механизмов или сварки.
2. Полученную внутреннюю трубу следует обернуть утеплителем. Последний обычно продаётся в рулонах.
3. Получившуюся конструкцию остаётся вставить в большой цилиндр из оцинкованной стали.

Видео: как изготовить сэндвич-труба

Создание сэндвич-трубы своими силами может освоить даже новичок, недавно начавший практиковаться в строительном деле. Основная сложность может заключаться только в правильности расчётов, по которым будет изготавливаться дымоход. Однако если нет уверенности в собственных силах, можно воспользоваться помощью профессионалов.

Читать еще:  Зонирование земельного участка обзор различных способов зонирования фото

Как сделать сэндвич трубу своими руками для дымохода

Благодаря своей конструкции, сэндвич трубы стали в последнее время довольно популярны в качестве дымоходов для котлов или печей в частных домах, банях или иных постройках. В данном материале мы расскажем о том, каково их строение и как самому сделать сэндвич трубу для дымохода.

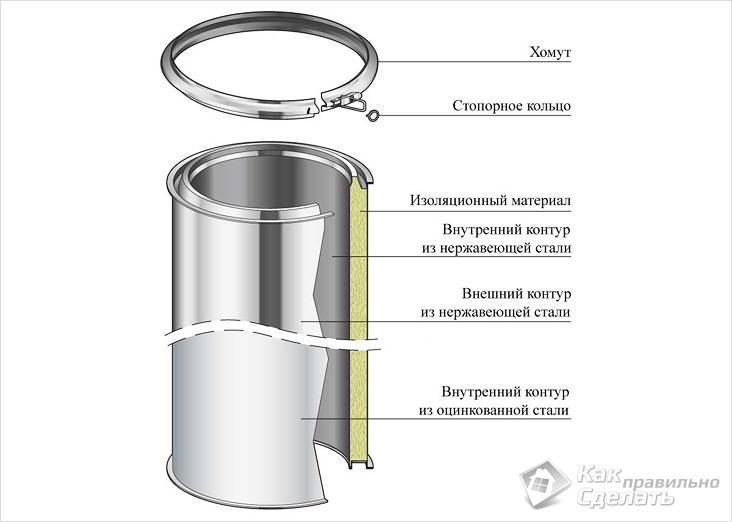

По своей конструкции сэндвич труба представляет собой вставленные один в другой цилиндры с различным диаметром, в пространство между которыми помещен изолятор из базальтовой ваты, например. Самостоятельно соорудить такой дымоход по большому счету не сложно, однако, стоит ознакомиться с некоторыми тонкостями.

Преимущества и недостатки

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Обратите внимание, что сэндвич трубы промышленного производства продаются отрезками длиной до 1 м.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

  • многозадачность – использовать такие трубы можно в постройках из любых материалов;
  • занимают минимум пространства;
  • удобство транспортирования;
  • сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
  • лаконичный и приятный внешний вид;
  • противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
  • имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
  • благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
  • сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

  • цена на сэндвич трубу довольно существенна;
  • оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Сборка сэндвич трубы для дымохода своими руками

Для того чтобы сделать сэндвич трубу своими руками вам потребуются такие материалы:

  • лист нержавеющей стали;
  • лист стали с цинковым покрытием;
  • теплоизоляция.

В качестве теплоизолятора для самодельной сэндвич трубы следует выбирать такой материал, который будет, прежде всего, пожароустойчивым. По толщине такой слой может колебаться в пределах 3-6 см. Как вариант, в качестве прослойки может быть использован полиуретан или керамзит.

Техника сборки сэндвич трубы включает такие шаги:

  1. Листовой металл сворачивают, чтобы получить цилиндры нужного диаметра. Места стыковки краев соединяют сварным швом или специальными замковыми механизмами.
  2. Цилиндр из нержавеющей стали, который будет расположен внутри конструкции, оборачивают рулонным утеплителем.
  3. После этого готовую деталь вставляют во внешний контур из оцинковки.

Стоит отметить несколько важных тонкостей процесса сборки самодельной сэндвич трубы для дымохода:

  1. Перед установкой трубы стоит позаботиться о сооружении защитного короба. Это позволит исключить прямой контакт трубы с элементами перекрытия и повысит пожарную безопасность всего дымохода.
  2. Внутреннее пространство короба после установки сэндвич трубы своими руками заполняют керамзитом, обеспечивающим дополнительную теплоизоляцию.
  3. Внутренний отрезок дымохода монтируется из труб, установленных вверх раструбами.
  4. Внешний участок дымоотвода надевают на нижний отрезок, используя раструбы.

По завершении сборки самой трубы для дымохода, можно приступать к ее установке на месте. Тут вам пригодится подробная инструкция. Читайте также: «Использование сэндвич труб для вентиляции – правила устройства и монтажа».

Предварительная подготовка перед установкой дымовой сэндвич трубы

Обратите внимание на такие важные моменты, которые нужно учесть во время установки дымоотвода:

  1. Запрещено монтировать трубы сэндвич непосредственно над топкой, поскольку это может привести к быстрому прогоранию и порче дымохода. Сначала следует установить желоб из огнеупорного материала, начинающийся в топке. А уже к нему можно подсоединять дымовую трубу.
  2. Если сендвичные трубы для дымохода своими руками проходят вблизи огнеопасных отрезков системы, то их нужно покрывать дополнительным слоем теплоизоляционного материала, иначе, может произойти возгорание.

Первым шагом к правильной и грамотной установке сэндвич будет составление подробного проекта. Он представляет собой детальный план прокладки трубы, который будет в конкретной ситуации наиболее приемлемым. То есть, проект составляется с учетом особенностей постройки и отопительного оборудования. Далее приступают к расчету количества материала, необходимого для успешного монтажа дымохода. В данном случае значение будет иметь и то, предпочитаете вы использовать фабричную продукцию, либо изготовить сэндвич трубу самостоятельно.

Если работы производятся с уже готовыми трубами промышленного производства, то процесс расчетов будет значительно проще и намного точнее, ведь такие изделия имеют стандартные размеры. В то же время для сборки такого дымохода своими руками нужно будет запастись материалом с некоторым запасом.

После закупки расходников можно приступать к разметке, которая нужна для правильной и ровной установки трубы без кривизны и отклонений. Довольно часто мастера используют кронштейн для сэндвич трубы, нанести разметку под который, очень просто. Прокладывая трубы таким способом, следует применять патрубки, защищенные теплоизоляцией.

Заранее следует продумать, где именно труба будет проходить сквозь перекрытие, и подготовить отверстие под нее. В подготовленный проем монтируют слой термоизоляции и устанавливают патрубок. При этом между патрубком и сэндвич трубой должен остаться некоторый зазор, что позволит качественнее отводить тепло от дымохода.

Какие расчеты нужны для корректного размещения трубы

Высота внутреннего отрезка дымохода до кровли, как правило, прописана в проекте дома.

Однако есть еще ряд нормативов, на которые следует обратить внимание при расчете высоты дымовой трубы над крышей:

  • если кровля плоская, то дымовая труба должна возвышаться над ней на 50 см;
  • для установки на крыше, которая изготовлена из пожароопасных материалов, дымоход должен достигать 1 м в высоту;
  • в тех случаях, когда от дымохода до конька кровли расстояние превышает 3 м, высота трубы должна достигать условной линии, проведенной в 10º ниже конька;
  • для тех ситуаций, когда отступ между коньком и дымоходом составляет не более 1,5 метров, высоту дымовой трубы нужно делать не ниже 0,5 метра.

Когда мы описывали, как сделать сэндвич трубу, то акцентировали, что термоизоляционный слой в ней должен составлять 3-6 см. В то же время, нельзя не упомянуть о сечении трубы (прочитайте также: «Как выполняется расчет дымовой трубы – правила и порядок проведения»). Диаметр используемой конструкции будет всецело зависеть от мощности отопительного оборудования. Зависимость можно просмотреть в таблице.

Таким образом, сделать сэндвич трубу своими руками сможет каждый желающий, ведь на рынке можно найти все необходимые материалы для этого.

Порядок установки трубы сэндвич

Разместить дымоход из сэндвич трубы можно либо через стену, либо через крышу – все зависит от особенностей строения и возможностей хозяев.

Установка через стенку производится, как правило, в тех случаях, когда произвести вывод трубы через крышу не представляется возможным, либо хозяева не желают делать лишние дырки в дорогом кровельном материале. Стоит отметить, что данная конструкция отличается большей безопасностью, ведь расположена она снаружи дома. Читайте также: «Как выполнить монтаж дымохода из сэндвич труб – подробная инструкция».

Стоит заметить, что в данном случае опасность возгорания увеличивается при наличии горизонтального отрезка трубы большой протяженности. В нем движение воздуха происходит медленнее, он может застаиваться, в результате чего стенки трубы сильнее разогреваются по сравнению с вертикальными участками. Кроме того, не приветствуется обустройство горизонтальных отрезков в системах со слабой тягой. Максимальная длина трубы, расположенной горизонтально, не должна быть более 1 м.

Особенности установки сэндвич трубы сквозь стену:

  1. Зазор между стенкой дома и дымовой трубой нужно заполнить термоизоляционным негорючим материалом, особенно, если постройка деревянная.
  2. На горизонтальном отрезке дымохода обязательна установка тройника с заглушкой.
  3. Устройства, фиксирующие сэндвич трубу с внешней стороны дома, располагают с шагом в 50 см. При установке кронштейнов следует учитывать строительные нормы, определяющие вес трубы, на который они рассчитаны.
  4. В дымоход не должна попадать влага от осадков и различный мусор. Читайте также: «Как сделать дымоход из трубы своими руками – пошаговое руководство».
Читать еще:  Варианты дизайнерских решений

Однако намного чаще установку дымоотвода производят все-таки через крышу. Актуальным такой способ будет и в тех случаях, когда отопительное оборудование расположено посреди помещения, так что вывести трубу через стену невозможно и невыгодно.

Установку дымовой трубы сквозь кровлю всегда нужно начинать от печи, двигаясь вертикально.

Особенности данного способа монтажа следующие:

  1. Запрещены любые выступы на конструкции трубы.
  2. Максимальная температура внутри работающего дымохода не может быть выше 500 ℃.
  3. При отводе трубы стоит проследить, чтобы угол не превышал 30º.
  4. На всех наклонных секциях дымоотвода исключены любые инородные вкрапления или шершавость, иначе, они могут мешать свободному выходу угарных газов и дыма наружу.
  5. Нельзя допустить, чтобы сечение вертикальных и наклонных отрезков трубы отличалось.

Стоит учитывать еще и материал, из которого изготовлена кровля дома. Если они горючие или имею слабую пожароустойчивость, то потребуется установка дополнительных устройств – искроуловителей. Их можно сделать из металлической сетки с размером ячейки 50×50 мм.

Обратите внимание, что дымоход на крыше также нуждается в защите от попадания различного мусора и осадков. Для этого на конце сэндвич трубы обычно помещают специальный козырек. Однако такой элемент должен только защищать от влаги, но не создавать препятствий для выхода дыма и угарных газов из трубы.

Ну и последний момент, на котором стоит остановиться. Согласно СНиП и строительным нормативам вблизи дымохода не должны проходить линии электропроводки, иначе очень велик шанс неконтролируемого возгорания. Так что не стоит пренебрегать этим правилом.

Как установить сэндвич-дымоход своими руками

Дымоходы типа «сэндвич» стали особо популярны. Их достоинства – красота и функциональность. Главное же достоинство в том, что установка дымохода сэндвич своими руками – дело несложное и вполне безопасное. Важно не экономить и купить высококачественные сертифицированные материалы. Трубы для дымоходов такого типа имеют существенные преимущества:

  • не собирают конденсат на стенках;
  • не забиваются сажей;
  • отличаются высокой пожаробезопасностью;
  • мало весят;
  • просты в обслуживании;
  • эстетичны.

Идеально использование труб такого типа в деревянных строениях, особенно в бане. Сэндвич-труба проще в изготовлении и практичней, чем керамическая или кирпичная. Как сделать дымоход, в какой последовательности выполнять операции по монтажу труб, вы узнаете из статьи.

Самостоятельный выбор и монтаж дымохода

Дымоход «сэндвич» состоит из отрезков метровой длины, соединенных в единую конструкцию. Теперь разберемся, какие материалы лучше выбрать, в чем заключается изготовление дымоходов и как самому собрать дымоход из «сэндвич» труб.

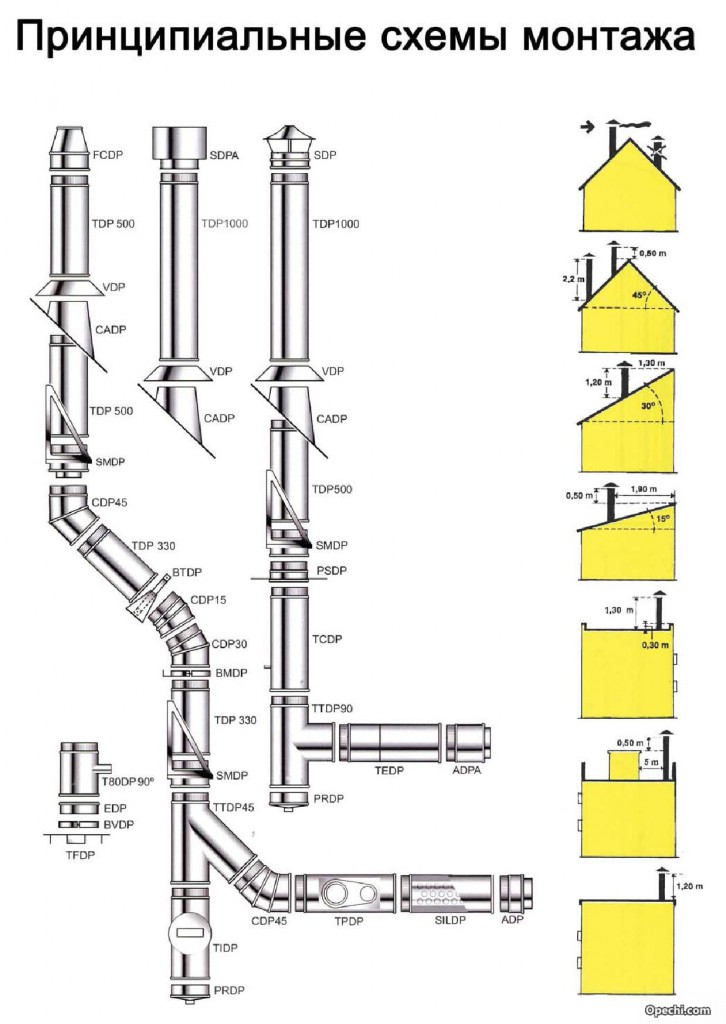

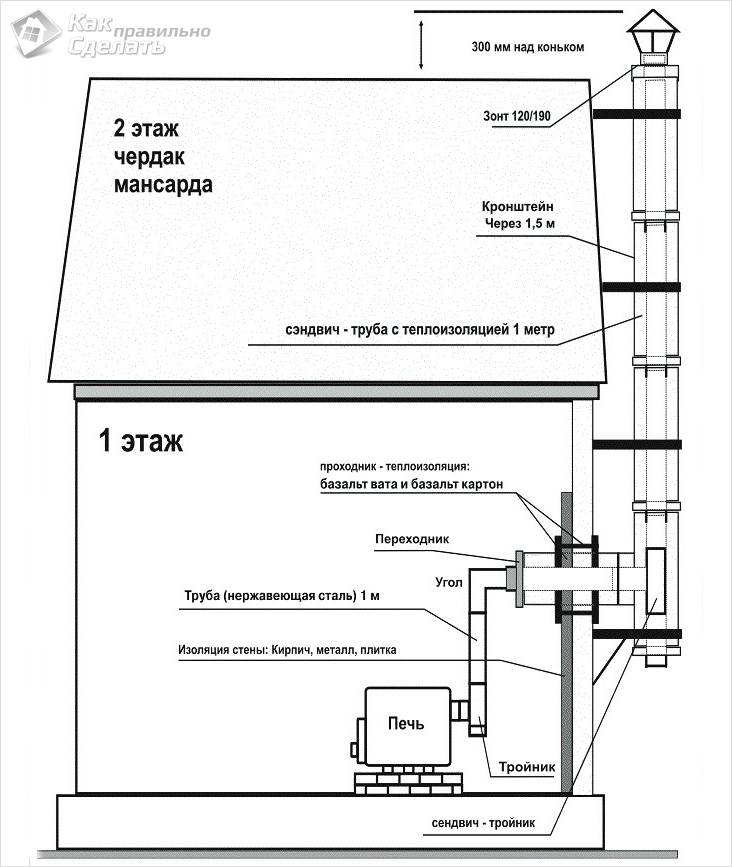

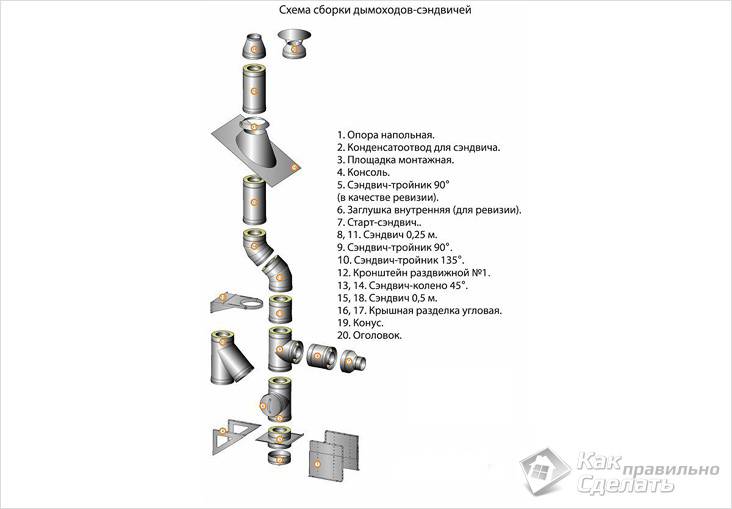

Смеха монтажа дымохода

Монтаж сэндвич дымоходов – дело не особо трудоемкое или материалоемкое. Это не сравнить с сооружением трубы из кирпича. Конструкция состоит из двух вложенных одна в одну труб, между которыми размещают теплоизоляционный слой. Внутреннюю трубу предпочтительно делать из нержавеющей стали, внешнюю – из разных материалов, даже таких мягких и легкоплавких, как медь или латунь. Однако, если вы собрались сделать дымоход своими руками, запомните – лучше не применять оцинковку для изготовления дымоходов. При нагреве и охлаждении оцинкованных труб они сильно меняют диаметр или просто деформируются. С нержавеющей сталью этого практически не происходит.

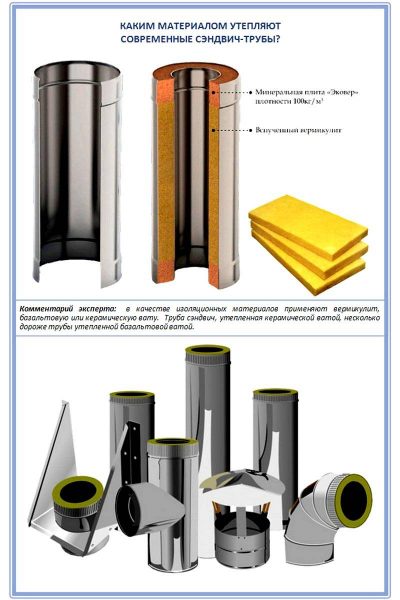

Утеплитель сэндвич-труб

В качестве утеплителя между внутренней и внешней трубами используют негорючие материалы с низкой теплопроводностью. Самые популярные из них – базальтовое волокно и минеральная вата. Толщина слоя утеплителя при изготовлении дымоходов может быть разной. Обычно этот показатель варьируется между 25-60 мм.

В качестве внутреннего утеплителя для сэндвич-труб при изготовлении дымоходов также может использоваться керамзит или полиуретан.

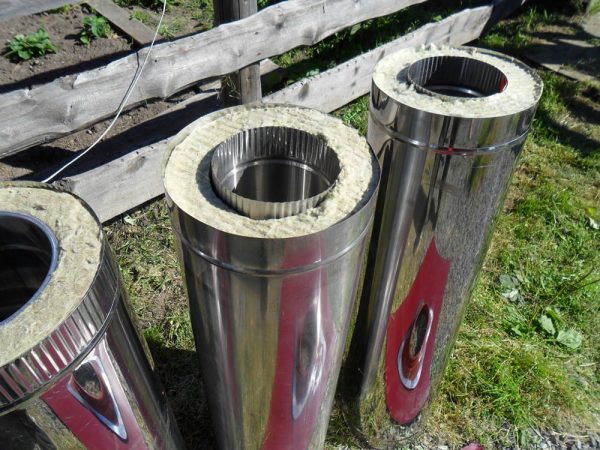

Утеплитель сэндвич-трубы дымохода

Собирая дымоход своими руками, приходится сталкиваться с проблемой укладки термоизоляции между трубами. При изготовлении дымоходов приходится делать перехлест 10 см, аккуратно надрезая участки на половину толщины. Вариант – набивать пространство между труб вручную, стараясь сделать это максимально аккуратно.

Особенности стыковки элементов дымохода

Соединение труб производят при изготовлении дымоходов двумя способами:

Сборка сэндвич-дымохода осуществляется по «по дыму» или «по конденсату».

Монтаж дымохода сэндвич «по дыму» производится для того, чтоб предотвратить проникновение угарного газа внутрь дома или бани. Изготовление сэндвич дымохода «по конденсату» обеспечивает свободный сток конденсата, образуемого из-за разницы температур, вниз по трубам.

В первом случае дым под действием тяги беспрепятственно выходит наружу, не задерживаясь в трубе. Но зато при плохой заделке трубы конденсат может попасть вовнутрь сэндвича, отчего утепленная труба может сильно пострадать и утратить свои свойства. Второй способ подразумевает, что труба дымовая верхнего сэндвича входит в раструб нижнего. Влага никак не может попасть вовнутрь, зато, при наличии даже малейшей щели, дым окажется в доме или в бане. Выбор сложен: газ опасен для здоровья, а конденсат портит сэндвич.

Примечание: Какой бы способ изготовления дымохода вы ни выбрали, необходимо тщательно подходить к герметизации швов.

Тогда гарантированно не будет проникновения дыма в помещение и конденсата в утеплитель труб. Мы рекомендуем внутренние трубы дымохода соединять «на конденсат», чтоб уберечь от его попадания швы труб.

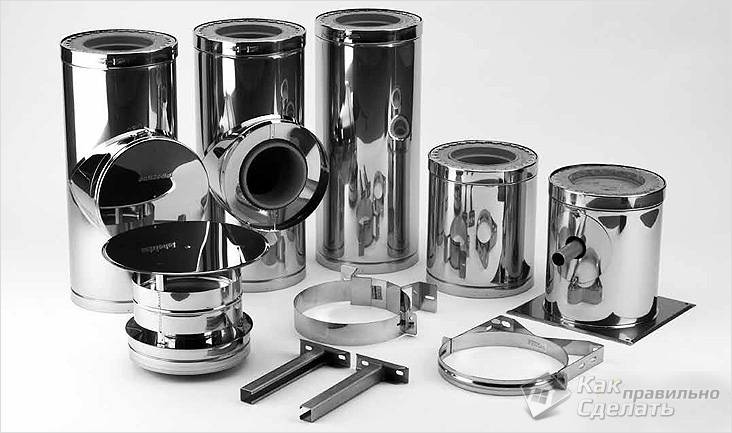

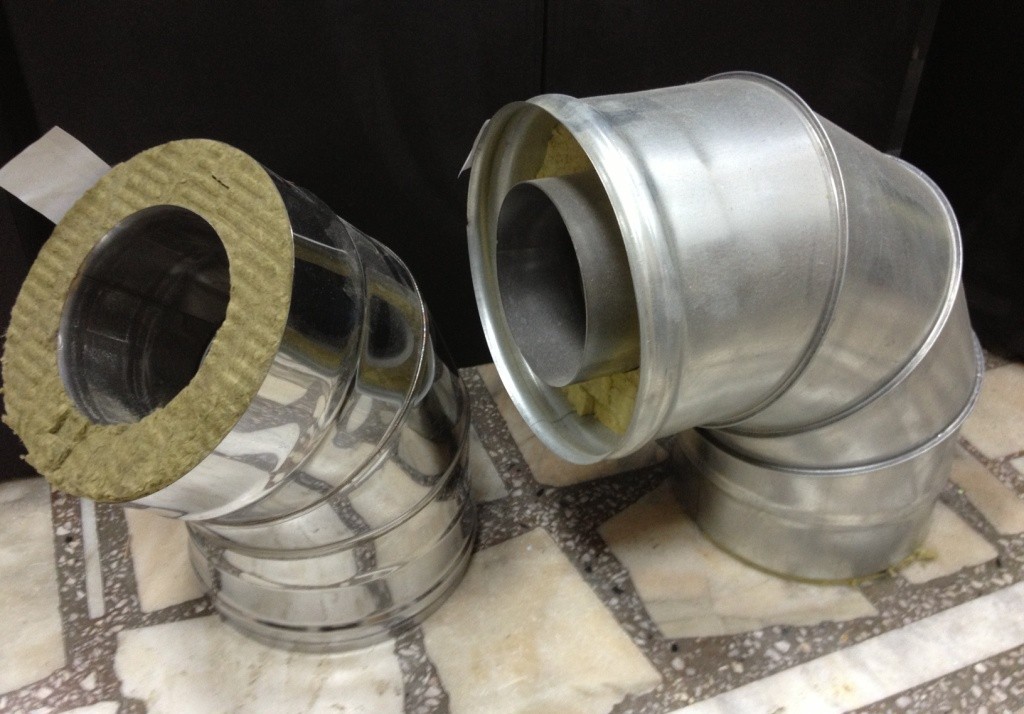

Колено сэндвич дымохода

Несмотря на двойные стенки и теплоизоляцию, при изготовлении дымоходов необходимо дополнительно изолировать сэндвич трубы в местах с наибольшей пожароопасностью. Это соприкосновение с балками, перекрытием и кровлей. И помните, что сэндвич, используемый для изготовления дымоходов, недостаточно термостойкий. Его недопустимо использовать в качестве первой трубы, соединяемой с печью (котлом). Учтите это изначально, на этапе составления схемы дымохода.

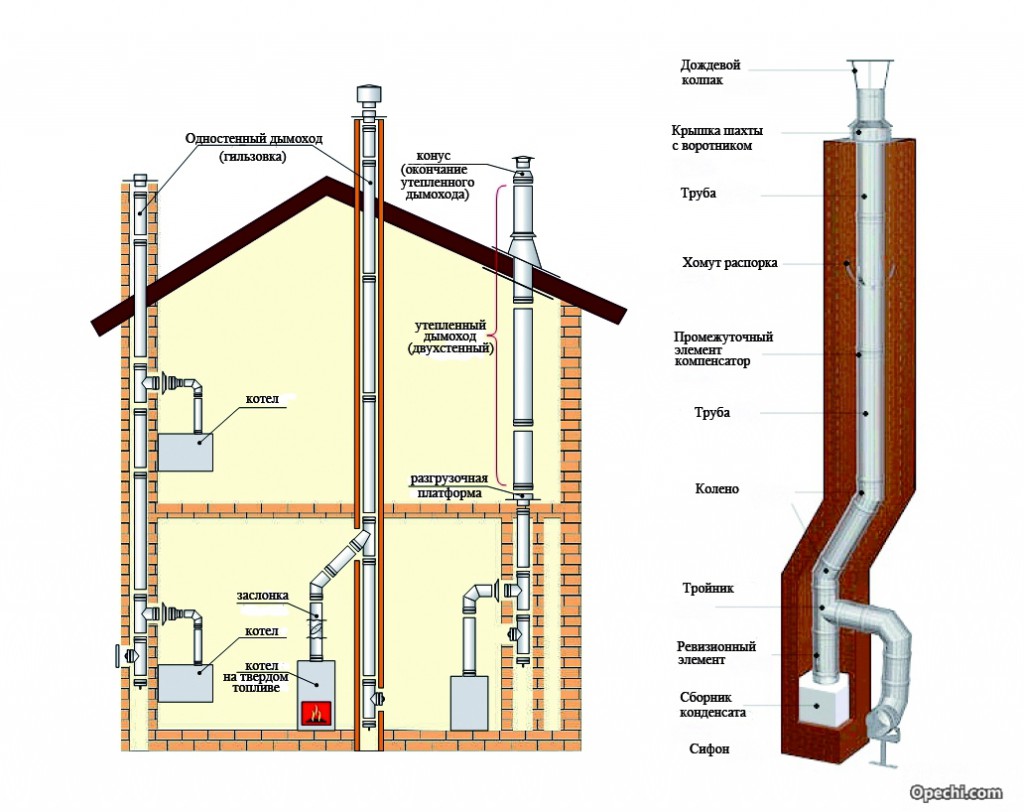

Как правильно сделать дымоход

Установка дымохода сама по себе проста. Изготовленные по технологии «сэндвич» дымоходные трубы совершенно пожаробезопасны, собрать и закрепить их может человек, имеющий мало опыта в строительстве. Монтаж дымохода производится снизу вверх, от печки к потолку и кровле дома. В процессе сборки внешние трубы надеваются на внутренние. Чтобы знать, как сделать дымоход, достаточно освоить технологию монтажа труб, включающую четыре этапа.

Этап №1. Соединение труб дымохода

Изготовление труб дымоходов предусматривает производство сужающихся элементов. При соединении торец с меньшим диаметром вставляется в расширенный конец предыдущей трубы. Такое соединение почти исключает образование сажи внутри труб. Из такого дымохода легко вывести конденсат, особенно если поставить в дымоходную трубу специальные тройники.

Этап №2. Вывод дымохода через стену или потолок в доме

Если схема дымохода предполагает прохождение сквозь стену, необходимо разобрать посадочные места и укрепить их. После чего можно собрать наружный кронштейн и прикрепить к нему полозья, облегчающие перемещение тройника во время монтажа сэндвич-труб. Стену в доме при этом можно закрыть 10-миллиметровой фанерой, а для безопасности прикрепить по всей ее площади асбестовый лист. В дополнение прикрепить сверху лист оцинкованной стали. В месте, где будет крепиться проходник, следует прорезать квадратное отверстие и укрепить все слои шурупами. В конце этапа не забудьте покрасить кронштейн, чтобы он не ржавел. После можно продеть дымоходную трубу через отверстие в проходнике.

Читать еще:  Деревья и кустарники в ландшафтном дизайне сада

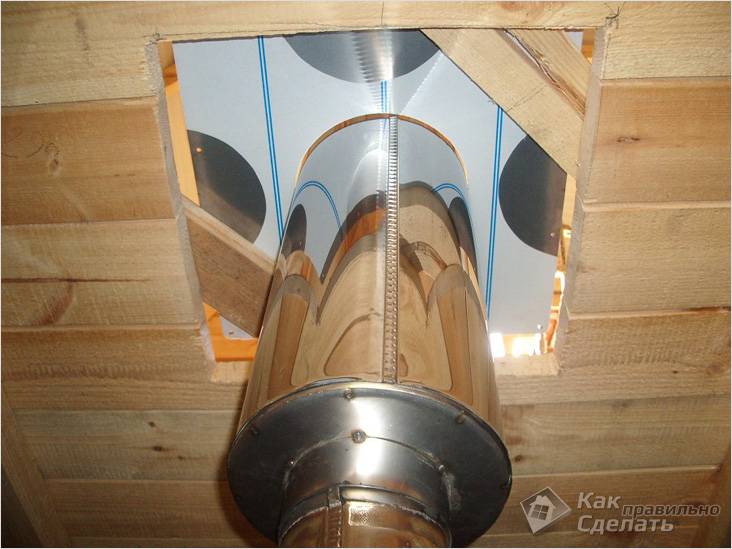

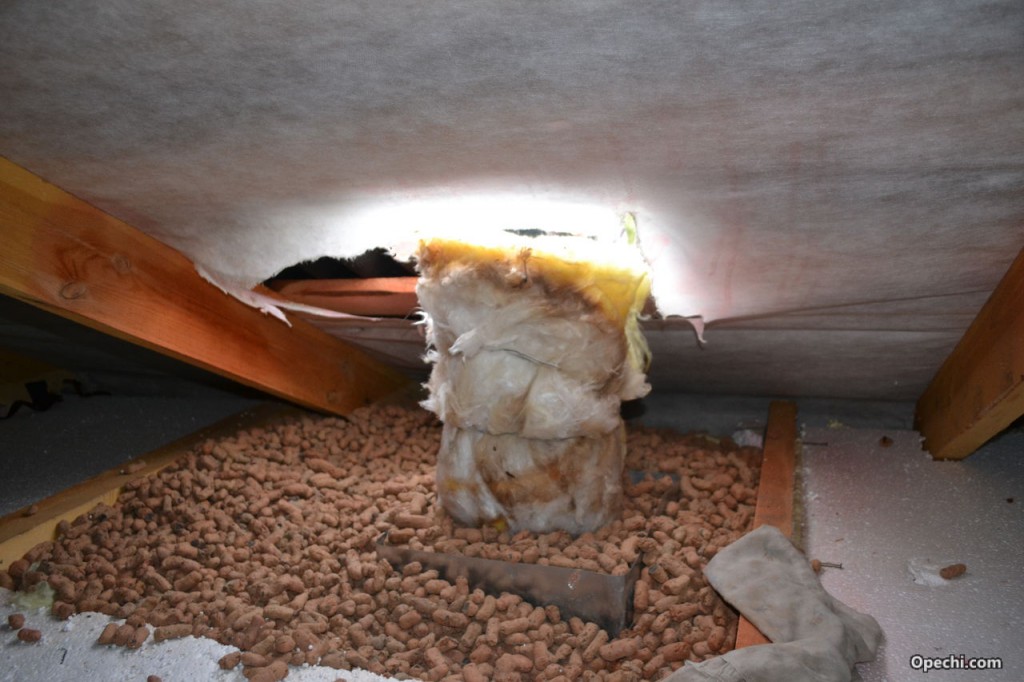

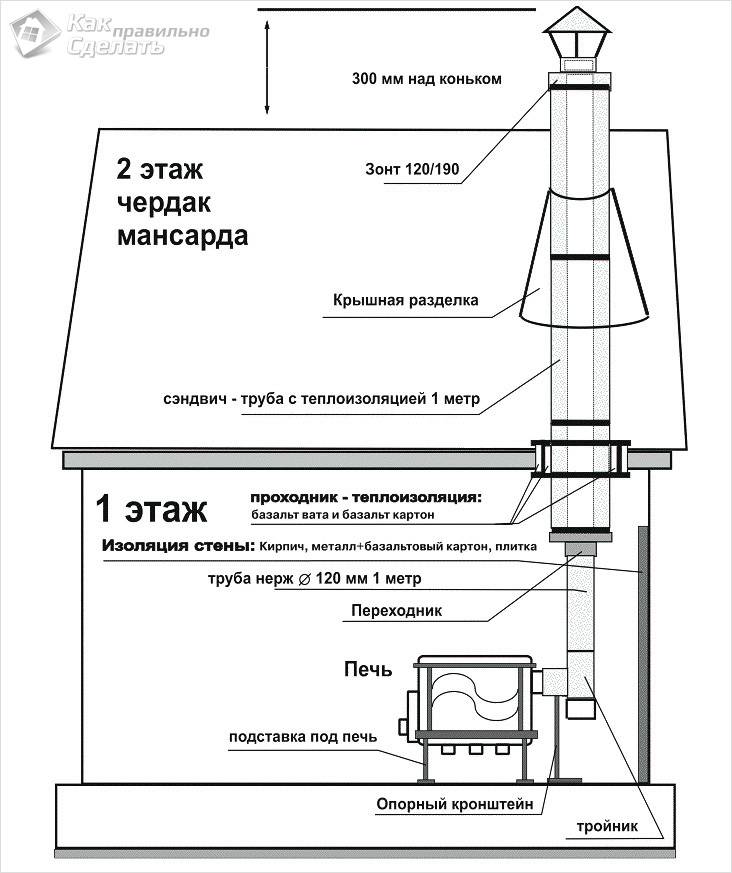

Вывод дымохода через стену или потолок

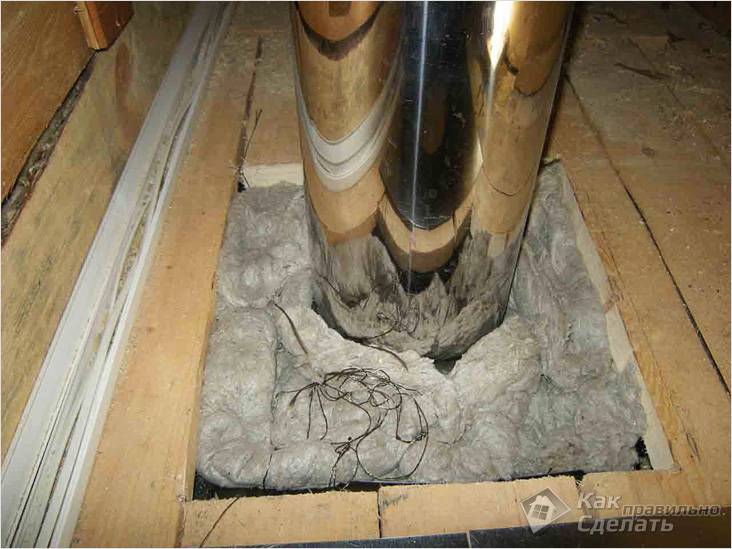

При самостоятельном монтаже дымохода не забывайте об «уступке» – пространстве между стеной и дымовым каналом.

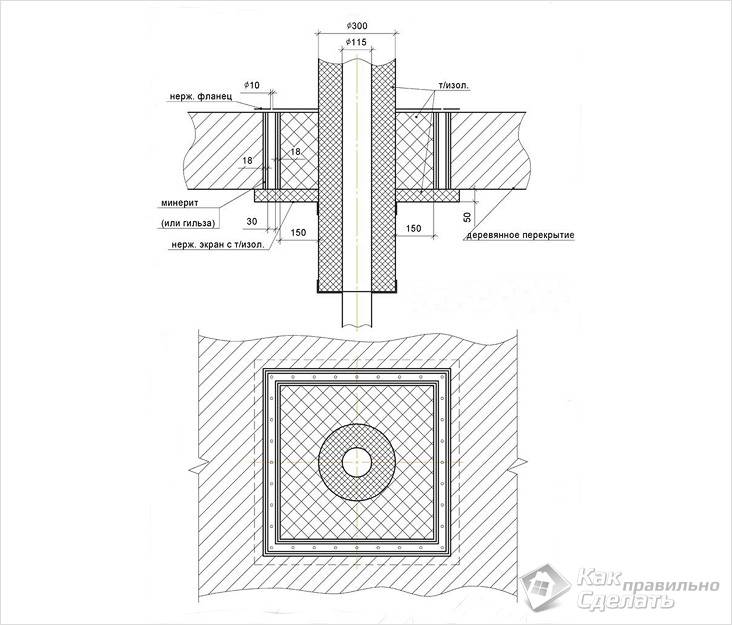

При проводке труб дымохода через потолок необходимо рассчитать соединительные элементы так, чтоб стык труб проходил выше разделки потолка. Стыки являются самыми пожароопасными участками, поэтому крайне важно обеспечить их визуальный контроль. И не только во время сборки, а на всем протяжении эксплуатации.

Этап №2 (вариант 2). Установка дымохода в крышу

Если схема дымохода предполагает прохождение труб сквозь крышу, нужно предварительно приложить оцинкованный лист изнутри к отверстию. Потом, после вывода трубы наружу, можно заняться креплением самого листа. Если нужно, его дополнительно заводят под край кровли.

Важно помнить, что высота возвышения дымохода над плоской крышей должна быть не меньше метра. При установке высокого дымохода на крыше (1.2 м и более) нужно поставить растяжки и обжимные хомуты, предотвращающие наклон вертикальной трубы ветром.

Если кровля здания сделана из горючего материала (например, из рубероида, битума), необходимо дополнительно защитить ее от возгорания. Для этого над покрытием крыши крепится дефлектор, имеющий сетку-гаситель с мелкими ячейками.

Этап №3. Крепление дымохода

Все колена, тройники и прочие элементы стягиваются хомутами. При необходимости тройник фиксируется опорным кронштейном. Если схема дымохода предусматривает высокую верхнюю часть (высота более 1,2 м), ее необходимо дополнительно укрепить. Для этого можно использовать растяжки. Чем больше высота дымохода, тем надежнее надо делать крепление труб. Все стыки дымохода дополнительно фиксируются специальными элементами:

  • Соединение сэндвич-труб – обжимным хомутом;
  • Трубы с тройниками или переходниками – двумя хомутами, с обеих сторон.

Крепление дымохода к стене

Самостоятельно сделать опорный кронштейн можно из пары уголков 50 и 30 мм. Для сооружения кронштейна понадобится болгарка, дрель и болты М8-М10.

Примечание: При сборке дымоходы из сэндвич-труб полезно использовать термостойкий герметик. Он помогает избежать подсоса воздуха в трубы.

Негерметичная дымовая труба приведет к тому, что ослабнет или пропадет тяга и в помещение попадет угарный газ.

Этап №4. Завершение монтажа

После сборки сэндвич дымохода необходимо удалить защитную пленку с труб (если где-то она осталась). Независимо от того, какова схема прохождения дымохода, его длина согласно СНиП должна быть в пределах 5-6 м (от колосника до оголовка). На это необходимо обратить особое внимание. Также нужно тщательно обработать герметиком все стыки, зазоры и швы. Для обработки используется особый жаростойкий герметик, выдерживающий температуру до 1000 градусов. Наносят его так:

  • Внутренние трубы обрабатываются по внутренней поверхности;
  • Наружные трубы герметизируются по внешней стороне;
  • Переход одностенной трубы в двустенную обрабатывается по окружности, снаружи;
  • Соединение одностенной трубы с модулями – снаружи стыков.

После сборки дымохода и запуска печи (котла) нужно обязательно проверить температуру наиболее опасных (в плане перегрева) зон сэндвич-дымохода.

Для облегчения очистки дымохода в нем необходимо предусмотреть ревизию – отверстие с дверцей или легкосъемную часть. Сверху дымоход должен прикрывать колпак, защищающий от попадания осадков.

Установка дымоходов из сэндвич-труб не вызывает затруднений. Благодаря малому весу элементов все этапы сборки можно осуществить самому, без помощников. Если у вас уже составлена схема дымохода и закуплены необходимые материалы, можете смело приступать к работе. Главное – не спешить и тщательно соединять и герметизировать места стыков.

Монтаж дымохода сэндвич своими руками

  • 1 Конструкция дымохода
  • 2 Подготовка к монтажу
  • 3 Сборка дымохода
  • 4 Особенности монтажа
  • 5 Видео
  • 6 Фото

Своим названием дымоходы типа «сэндвич» обязаны особенностям устройства их трубы, которая представляет собой комбинацию из внутреннего и наружного каналов с проложенным между ними слоем теплоизоляции. Всем тем, кто хотел бы узнать о том, как соединить сэндвич трубы обязательно следует ознакомиться с их конструкцией.

Конструкция дымохода

Характеристики дымохода

Основные отличия дымоходных изделий от различных производителей связаны с техническими характеристиками трубных каналов и с видом материала, используемого в качестве теплоизоляционной прокладки.

В большинстве изделий этого класса внутренняя труба изготавливается из «нержавейки», в то время как материалом для внешнего трубного канала служат обычно более дорогие медь или латунь. Кроме того, эти конструкции отличаются диаметром входящих в их состав труб, а также толщиной слоя теплоизоляции. Дымоходы в различном исполнении могут отличаться также и теми температурными режимами, в которых протекает их нормальная эксплуатация.

В качестве утеплителя в сэндвич конструкциях используется минеральная вата, которая по своим физическим характеристикам напоминает хорошо известное асбестовое волокно.

Толщина теплоизоляционной прокладки из ваты может составлять от 30 до 60 мм, что обеспечивает необходимую устойчивость конструкции к воздействию агрессивных сред и повышенных температур.

Сэндвич дымоход

К числу несомненных достоинств сэндвич-дымоходов можно отнести следующие их замечательные свойства:

  • снижение вероятности образования конденсата до минимума;
  • низкая степень загрязнения дымохода сажей;
  • повышенный уровень пожаробезопасности;
  • привлекательный дизайн;
  • малый вес конструкции.

Лёгкость конструкции дымохода типа «сэндвич» позволяет обходиться без фундаментного основания, что является ещё одним подтверждением её несомненных достоинств.

Подготовка к монтажу

Обустройство отверстия в перекрытии

Подготовительные мероприятия в данной ситуации сводятся к защите мест прохождения дымохода через межэтажные перекрытия. Для безопасной прокладки труб на таких участках применяется особый конструктивный элемент (так называемый «проходной патрубок»), порядок монтажа которого выглядит следующим образом:

  1. Перед установкой патрубка последний должен быть тщательно подготовлен (закрыт снаружи слоем термоизоляционного материала, размещаемого вдоль его стенок).
  2. После этого осуществляется изоляция внутренней полости патрубка и подготовка его к установке. С этой целью сначала производится разметка места его прокладки в потолке, а затем вырезается проём требуемого размера.
  3. Сразу же вслед за этим в зоне контакта патрубка с перекрытием укладывается наружный теплоизоляционный слой, после чего монтируется сам патрубок.
  4. С целью дополнительного отвода тепла между патрубком и основной трубой необходимо предусмотреть небольшой воздушный зазор.

Стыковка элементов дымохода в местах их прохода через перекрытия категорически запрещена.

Сборка дымохода

Схема сборки дымохода

Особенности монтажа дымохода сэндвич своими руками мы предлагаем вам рассмотреть на примере хорошо известной большинству строителей двухконтурной системы.

Монтаж элементов конструкции производится снизу вверх, т.е. от источника тепла по направлению к выходу дымохода.

При сборке очередная секция внутренней трубы вставляется в уже смонтированную часть, в то время как внешняя трубная заготовка просто одевается на предыдущую. Подобный порядок сборки конструкции позволит вам обеспечить защиту дымоходного канала от проникновения в него посторонней влаги.

Ко всему сказанному следует добавить, что при монтаже дымохода «сэндвич» может быть выбран один из вариантов размещения выходной части над плоскостью кровли.

Трубы дымохода на крыше – схема

Особенности монтажа

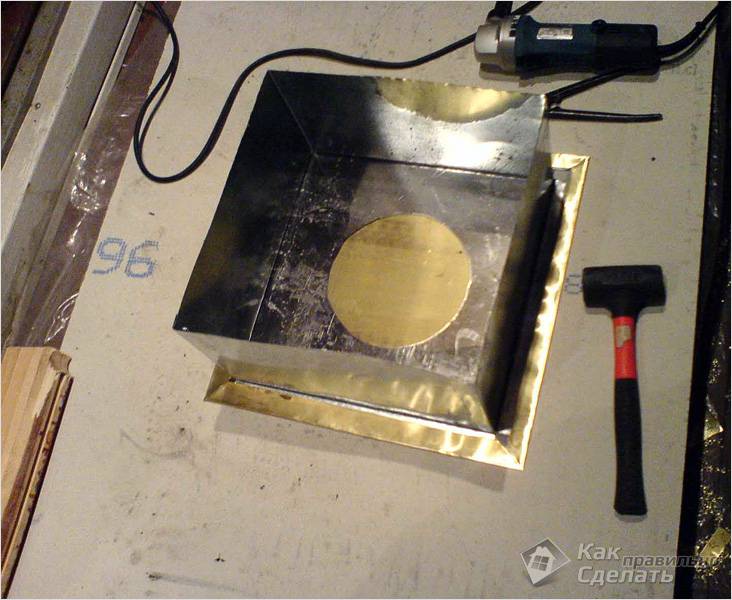

Короб для перекрытия

При монтаже дымоходов рассматриваемого нами типа необходимо учесть ряд особенностей следующего плана:

  1. Герметизация основных каналов обеспечивается за счёт использования специального герметика, рассчитанного на температуру 100 градусов.
  2. Для надёжного крепления всех элементов конструкции (трубных колен, тройников и т.п.) применяются хомуты специальной формы. Для фиксации основания дымоходного канала на стене используются типовые кронштейны, устанавливаемые обычно через каждые два метра.
  3. Длина горизонтальных участков конструкции дымохода не должна быть более 1-го метра.

С целью обеспечения возможности регулярной прочистки труб от накопившейся за время эксплуатации гари дымоход должен оборудоваться специальным отверстием с дверцей (так называемой «ревизией»).

Видео

Подробную инструкцию по установке дымохода сэндвич и его особенностях смотрите в следующем видеоматериале:

Схема внутренней установки дымохода сэндвич

Схема наружного монтажа дымохода

Проход дымохода через перекрытие

Элементы дымохода сэндвич

Дымоход в перекрытии

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
