Ввод электричества в деревянный дом монтаж и прокладка электропроводки

Особенности ввода электричества в деревянный дом

Вступление

Деревянные дома были, да и будут, самыми популярными в загородном строительстве. Дерево доступно, деревянные дома легко возводимы и достаточно удобны для проживания. Однако, говоря деревянный дом, возникают непроизвольные ассоциации с пожаром. И это так, дерево легко загорается и хорошо горит, а сам деревянный дом пожароопасен. Именно по этому, всё, что может вызвать пожар, требует особого отношения. В первую очередь это касается отопления и электричества в деревянном доме.

Ввод электричества в деревянный дом

Наиболее распространен, воздушный ввод электричества в деревянный дом. Подключение электричества к дому осуществляется от ближайшей к дому опоры воздушной линии электропередачи (ВЛИ), самонесущими изолированными проводами (СИП). Провода СИП надежны, удобны в монтаже и эксплуатации, а главное безопасны.

В устройстве технологического подключения электричества к частному дому, важно соблюсти технологические нормы расстояний от опоры подключения к дому (не более 25 метров). В случае превышения этого расстояния, собственник дома должен установить дополнительную опору на своем участке.

Стоит отметить, что от ВЛИ (воздушной линии электропередачи изолированными проводами) можно осуществить отвод электропитания к дому не от опоры, а с пролета между опорами (ПУЭ 7, п.2.4.3).

Остановимся более подробно на организации самого ввода электричества в дом, а именно проходе кабеля электропитания с улицы в дом.

Ввод электрического кабеля в деревянный дом

Согласно нормам ПУЭ, ввод электрического кабеля в любой, в том числе и деревянный дом, должен осуществляться на высоте не менее 2500 мм от уровня земли для СИП проводов (ПУЭ 7, п.2.4.55) и не менее 2750 мм для неизолированных проводов (ПУЭ 7, 2.4.55).

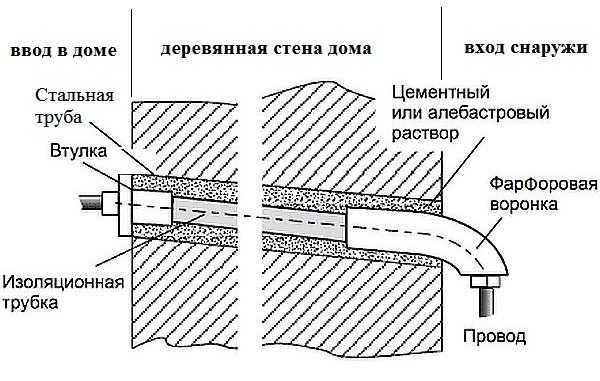

Сам ввод кабеля в дом осуществляется через сквозные отверстия в стене или крыше. Крышные вводы применяются крайне редко, и не будем на них останавливаться. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим наклоном к улице. Кабель в деревянный дом вводится, обязательно, через стальную гильзу (отрезок стальной трубы) (СНИП 03.05.06-85).

После прокладки кабеля через гильзу, она уплотняется для защиты от осадков и ветра. Уплотнение кабеля в проходной гильзе осуществляется с обеих сторон, со стороны дома и со стороны улицы.

Важно! Обратить внимание, согласно нормам, уплотнитель должен быть негорючим и легко удаляемым. То есть, не подходит ни монтажная пена, ни вата или ватин. Отличный вариант стекловата или негорючий синтетический уплотнитель.

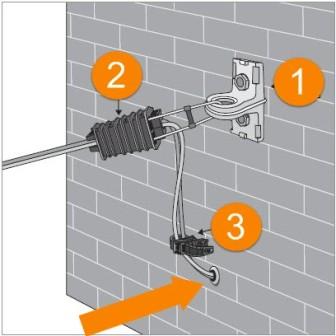

Два варианта ввода СИП провода в деревянный дом

Можно выделить два практических приема, как вводить электричество в деревянный дом проводом СИП.

Вариант 1.

От магистрали ВЛИ делают абонентский отвод к дому проводом СИП. Монтаж проводов СИП от магистрали к дому, делается по схеме: На фасаде дома крепится специальный анкерный кронштейн типа (1) (КАМ-4000, CA 1500/2000, SO 253). Провод СИП крепится к этому кронштейну при помощи анкерного зажима типа (2) (ЗАБ 16-25, PA25x100). Смотрим рисунок. На рисунке стена дома кирпичная, но от этого суть не меняется, ввод в дом осуществляется непосредственно кабелем СИП, без его разрыва.

Вариант 2.

Отвод делается, как в варианте 1, но возле дома, после анкерного зажима, делается переход с провода СИП на кабель ВВГнг и в дом вводится кабель ВВГнг.

Разница заключается только в удобстве монтажа. Если учесть, что для ответвления используется СИП 16 мм 2 , то понятно некоторое неудобство прокладки этого провода внутри дома. Однако, если вводной щит стоит недалеко от ввода, этот вариант очень удобен.

Если же вводной щит стоит далеко от ввода в дом, то лучше сделать переход с провода СИП на ВВГнг (3×10 мм 2 ) на фасаде дома.

Не буду останавливаться на вводе незащищенных проводов в деревянный дом. Эта технология отходит и нужно избегать приближение незащищенных проводов ВЛ к дому. Даже если ваша магистраль выполнена неизолированными проводами, можно прекрасно перейти с неизолированных проводов на провода СИП и сделать абонентское ответвление изолированным проводом СИП.

Выводы

Ввод электричества в деревянный дом осуществляется через стену, изолированным проводом СИП или кабелем ВВГнг. В стене дома кабель (провод) защищается стальной проходной гильзой уплотненной не горючими материалами.

Ввод электричества в деревянный дом – монтаж и прокладка электропроводки

Год от года растут объемы строительства частных загородных домов, коттеджей и дач. Все больше и больше горожан стремится вырваться из бушующего круговорота городской суетливой жизни. Все чаще новоиспеченные владельцы земельного участка выбирают дерево как альтернативу другим вариантам материалов для строительства дома. Этому есть логическое объяснение: деревянный дом экологичнее, теплее и просто, приятнее для проживания.

Электрика в деревянном доме Одна из основных задач при обустройстве такого дома является устройство инженерных коммуникаций и, в частности, монтаж электропроводки в деревянном доме.

В этой статье уделим особое внимание такому вопросу, как электрика в деревянном доме.

Сразу оговоримся, что мы не будем касаться узкотехнических нюансов данной темы – все технические требования прописаны в специализированных сборниках по электромонтажным работам – ПУЭ (правила устройства электроустановок).

Ввод электричества в деревянный дом

Пожалуй, один из самых ответственных участков электропроводки – это расстояние от ЛЭП (линии электропередач) до распределительной коробки в доме. Не стоит заниматься этим самостоятельно. Этот участок электролинии должна монтировать специализированная организация, имеющая все разрешения на подобные виды работ.

Кабель, а сейчас чаще всего применяют самонесущий кабель – может быть устроен как воздушным путем, так и подземным.

Воздушные линии электропередач

  • К плюсам воздушной линии можно отнести простоту и относительную дешевизну монтажа.
  • К минусам – неэстетичность, возможность повреждения падением деревьями, снегом с крыши и т.п. Также, расстояние между точкой ввода кабеля и землей должно быть не менее 2,75 м (согласно ПУЭ), что также накладывает определенные требования к зданию.

Подземные линии электропередач

  • К плюсам же подземного устройства вводного кабеля можно отнести эстетичность, удобство и безопасность эксплуатации – кабель никак не мешается при производстве каких-либо работ у дома, его сложно повредить.
  • Минусы – дороговизна и некоторые сложности при прокладке. Ведь при устройстве необходимо продумать маршрут прокладки, вырыть траншею, правильно уложить кабель.

Ввод электричества в деревянный дом

Ввод кабеля в деревянный дом – правила безопасности

Непосредственно в дом, опять же, согласно ПУЭ, кабель должен быть введен, соблюдая определенные требовании, поскольку отрезок между распределительным щитком и местом ввода в дом – самый сложный и ответственный.

Читать еще:  Заинтересовал интерьер в журнале

Причиной тому служит то, что этот участок никак и ничем не защищен от бросков напряжения, короткого замыкания и прочих нештатных ситуаций на электролинии, ведь защита общей (скажем, поселковой) электросети может отсутствовать или срабатывать с запозданием (на распределительной подстанции), а до защитных устройств в доме кабель еще не дошел. Поэтому, для защиты собственно жилища от «электронеприятностей», следует воспользоваться следующими рекомендациями.

  1. Используйте кабель с изоляцией, обозначенной аббревиатурой «нг» — не горючая, или изоляцией, затрудняющей горение (например, ВВГнг). Внимательно смотрите на буквенные обозначения на самом кабеле и на сертификаты к нему.
  1. Проследите, чтобы данный участок был максимально защищен. Для этого, обычно, используют или толстостенную стальную трубу – весь провод на данном участке убирается в трубу.
  2. Также, защититься можно, используя автоматы защиты на вводе в дом. Автомат монтируется с наружной стороны дома, в разрыве кабеля. От атмосферного воздействия автомат защищает пыле-влаго-непроницаемый корпус и герметичные «сальники» на входе и выходе из него. При выборе такого автомата следует учитывать, что при нештатной ситуации должен срабатывать автомат на вводном (распределительном) щитке в доме, и уже потом – автомат на улице.
  3. Еще один вариант обезопасить себя – смонтировать устройство защиты на столбе ЛЭП, в месте отвода кабеля до дома. Данный вариант необходимо продумать до того, как будет монтироваться вводной кабель, чтобы подрядная организация смогла произвести необходимые работы на самом столбе.

После того, как вводной кабель заведен в распределительный щиток, можно приступать к устройству внутренней электропроводки в деревянном доме.

Монтаж электропроводки в деревянном доме

Монтаж электропроводки в деревянном доме Прокладка электропроводки начинают с обустройства распределительного щитка. Здесь собирают и группируют автоматы защиты, электросчетчик, автомат защитного отключения по группам потребителей в доме.

Перед сборкой щитка необходимо продумать и нарисовать схему электропроводки в доме.

Эту схему необходимо будет закрепить на самом щитке, чтобы в дальнейшем не гадать – а где тумблер, отключающий свет в комнате на втором этаже, например.

При определении количества УЗО можно установить несколько дополнительных резервных автоматов. Это избавит от проблемы переделки щитка в случае модернизации электропроводки в доме, например, если будет пристраиваться или перестраиваться какое-либо помещение.

Прокладка электропроводки в деревянном доме

После того как смонтированы все автоматы, можно переходить непосредственно к устройству электрической проводки.

Различают несколько способов устройства электропроводки:

  • Наружная или открытая электропроводка.
  • Устройство электропроводки в кабель-каналах или гибких электро коробках.
  • Внутренняя или скрытая электропроводка.

Наружная электропроводка в деревянном доме

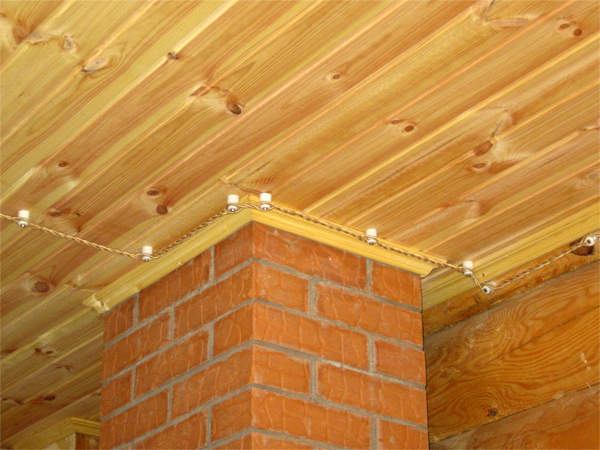

Открытая электропроводка в деревянном доме

Наружная электропроводка — один из самых простых и доступных видов проводки в доме из дерева.

  • относительно простой монтаж;
  • сравнительная дешевизна.
  • неэстетичность, особенно, если идет несколько кабелей в одном месте. Но этот недостаток легко решается, если применить, так называемую, проводку под старину, когда витые провода крепились к стене через керамические держатели – сейчас это снова в моде.

Электропроводка в кабель-каналах

Электропроводка в кабель-каналах или гибких электрокоробках

Пожалуй, это некоторый компромисс между открытой и закрытой проводкой.

  • соблюдение необходимых мер защиты (например, кабель не должен касаться поверхности стен и должен идти с определенным зазором от стены, опять же, согласно ПУЭ);
  • достаточно опрятный вид после окончания монтажных работ, возможность изменения конфигурации электропроводки в случае необходимости – изменить траекторию прохождения кабеля, добавить новые – все это возможно благодаря большому числу доборных элементов.
  • помещение обретает некий вид производственного или офисного. Но, кому-то, может быть, и нравится – вкусы у всех разные.

Скрытая электропроводка в деревянном доме

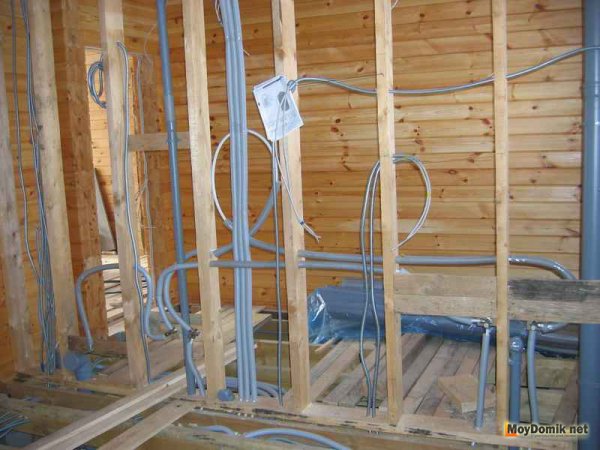

Скрытая электропроводка в деревянном доме

Устройство скрытой электропроводки, пожалуй – это один из самых ответственных и сложных видов работ. Отсюда и все плюсы и минусы.

  • провода не видны на стенах или потолках – они спрятаны.
  • сложность монтажа. Весь кабель должен быть заключен в стальную трубу или иную оболочку, исключающую горение. Естественно, что спланирована вся внутренняя электропроводка дома должна быть еще на стадии строительства дома, чтобы можно было легко смонтировать ее с соблюдением всех требований. Какие-либо изменения в дальнейшем потребуют достаточно сложных работ. Но, как говориться, красота требует жертв.

При производстве любых работ с электричеством в деревянном доме следует помнить, что дерево – это очень легко воспламеняемый материал. Поэтому, не следует ни на шаг отступать от рекомендаций в требованиях ПУЭ. Отступая от этих требовании, вы создаете опасность потери вашего имущества! Ведь по статистике, основная причина пожаров – это замыкание электропроводки. Не экономьте на материалах и не упускайте никаких деталей при устройстве электропроводки в вашем любимом деревянном доме.

Электропроводка в кабель-каналах или гибких электрокоробках

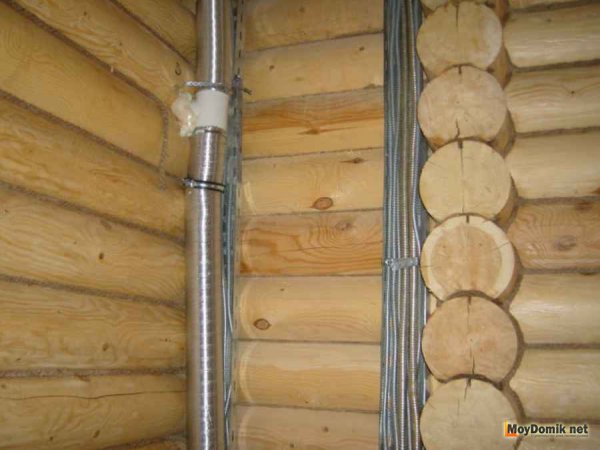

Устройство скрытой электропроводки в деревянном доме

Ввод электричества в деревянный дом: воздушный и подземный методы. Защита кабеля

После возведения коробки дома к нему подключают коммуникации, и в первую очередь – электричество. Данная процедура хоть и не сложная, но требует строгого соблюдения основных правил и учета ряда нюансов. Ниже мы рассмотрим, как сделать ввод электричества в деревянный дом самостоятельно по всем правилам.

Подключенный к электричеству деревянный дом

Подведение электричества к распределительному щитку

В первую очередь следует сказать, что наиболее сложным участком сети является промежуток от линии электропередач до распределительного щитка дома. Причем само подключение проводки дома к линии электропередач должны осуществлять исключительно специалисты, имеющие разрешение на проведение таких работ. Однако, все остальные действия можно осуществить самостоятельно, что существенно снизит стоимость подключения.

Подвести кабель к дому и выполнить его ввод можно двумя способами:

  • Воздушным – данный способ монтажа является наиболее простым и дешевым. Однако, он не лишен некоторых недостатков, а именно – кабель может быть поврежден ветками, снегом с крыши, сильным порывом ветра и пр.
  • Подземным – такой монтаж является гораздо более надежным, безопасным и эстетичным. Однако трудоемкость работ в этом случае значительно увеличивается. Если доверить прокладку кабеля специалистам, то цена на их услуги будет довольно существенной.

Ниже подробней ознакомимся с особенностями ввода каждым из этих способов.

Воздушный

Воздушный способ подразумевает подвешивание кабеля от столба к точке ввода. При этом подключение к линии, а также ввод электрокабеля в деревянный дом выполняется при помощи фарфоровой арматуры.

Обратите внимание!
При прокладке кабеля воздушным способом расстояние между точкой ввода в дом и землей должно составлять не меньше 2,75 метров.

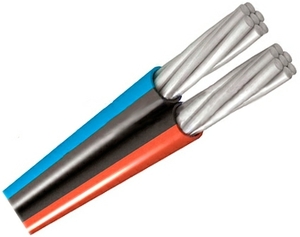

Для подведения электричества к деревянному дому обычно используют СИП кабель (самонесущий с изоляцией). Основным его достоинством является прочность.

Читать еще:  Выращивание помидоров черри на подоконнике

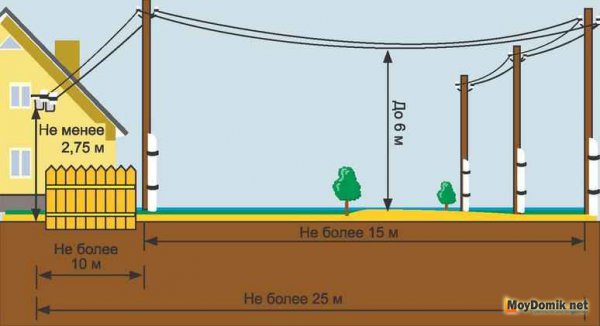

Схема ввода электричества воздушным способом

Кроме того, изоляция кабеля выполнена из качественного полиэтилена, который не портится под воздействием солнца. Благодаря этому провод может прослужить долгие годы. Однако, следует учитывать, что ввод СИП кабеля в деревянный дом запрещен ПЭУ.

Поэтому перед вводом необходимо перейти на кабеля ВВГнг, КВВГнг через фарфоровую арматуру. В противном же случае ввод СИП в деревянный дом будет считаться нарушением пожарной безопасности.

Следует отметить, что при подведении электричества воздушным способом, монтажом кабеля занимаются специалисты службы электроснабжения, поэтому самостоятельно можно лишь подготовить распределительное устройство и точку ввода.

Для обустройства прохода проводов в стене выполняются отверстия и в них вставляются металлические гильзы из толстостенных труб. Расположение отверстия выбирается с учетом того, чтобы в районе входа кабеля не образовывалась влага и наледь в зимнее время.

Обратите внимание!
Выполнить технологическое отверстие можно в стене или чердачном перекрытии, но не в кровле, оконном проеме или водоотводящих приспособлениях.

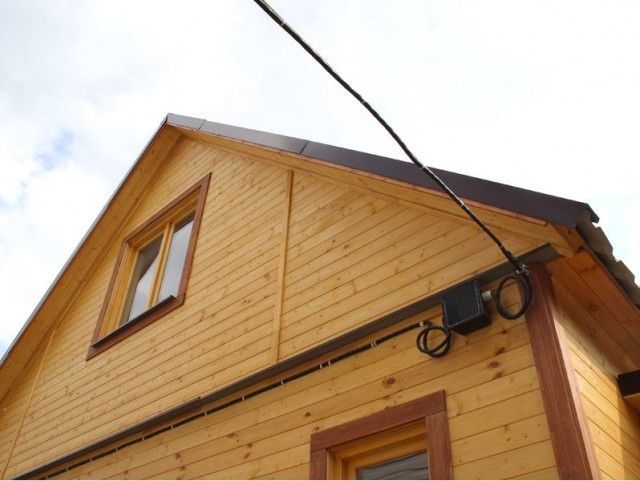

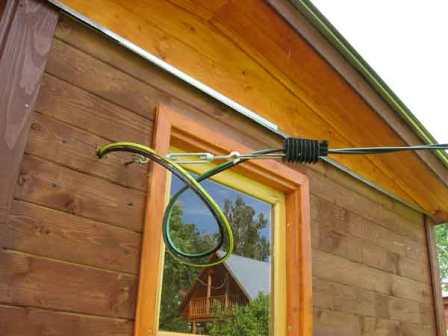

На фото – точка ввода электричества

Согласно СП 31-110-2003 толщина стенок трубы, используемой в качестве втулки должна быть следующей:

Сечение кабеля, мм2Толщина стенки, мм
42,8
6-103,2

С наружной стороны трубки должны выходить из стены на 20-30 см. В самом доме в качестве дополнительной защиты кабель марки ВВГнг помещают в гофрированную пластиковую трубу, обладающую сертификатом пожарной безопасности НПБ 246-97.

После ввода кабеля остается лишь подключить его к стандартному щитку учета с автоматической защитой.

Схема ввода электричества подземным способом

Подземный

Для прокладки в траншее следует использовать кабель марки ВВБШв. Он укладывается в трубах на глубине не менее полуметра и не более двух метров от поверхности земли. Причем в одну трубу разрешается затягивать не более одного силового кабеля.

Обратите внимание!
Согласно правилам ПУЭ, вводный кабель должен иметь сечение не меньше 16 мм 2 .

Трубы укладываются до помещения, в котором располагается вводно-распределительное устройство. В траншеях они должны укладываться с незначительным уклоном к улице. Чтобы исключить проникновение влаги и газа в помещение, концы труб и место их прохода через стену должны быть тщательно заделаны.

Обратите внимание!
Ввод кабеля в деревянный дом под землей разрешается выполнять через отверстие в фундаменте или над ним.
Ввод кабеля под фундаментом строго запрещен!

Защита вводного кабеля

Участок сети от ввода к распределительному щитку является наиболее опасным, так как он не защищен от перепадов напряжения, замыкания и пр.

Поэтому электрический ввод в деревянный дом должен иметь один из следующих типов защиты:

  • Ввод электропровода в деревянный дом в толстостенной металлической трубе – этот вариант можно использовать в том случае, если расстояние от прохода через стену до щитка составляет не более 3 м и при этом путь к нему пролегает с минимальным количеством изгибов. Дело в том, что протащить провод большого сечения через несколько поворотов очень сложно.

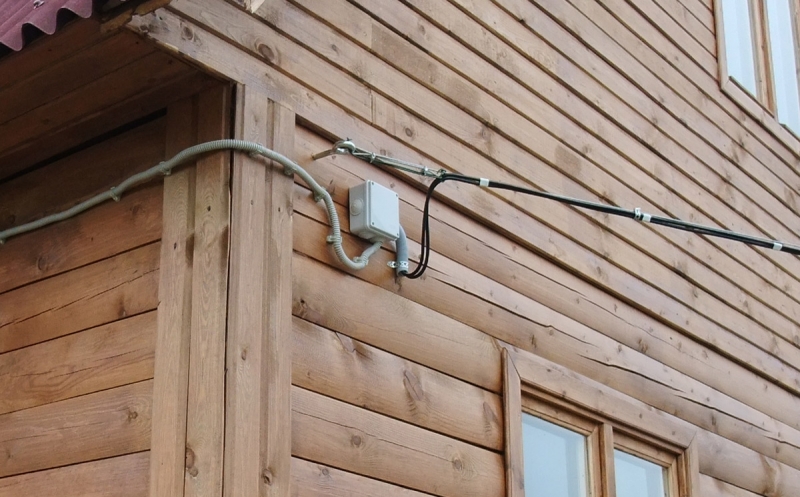

Пример установки защиты на вводе

  • Монтаж дополнительной защиты на вводе – в этом случае на наружной стене строения устанавливается двухполюсный защитный автомат типа А3, который подключается в разрыв кабеля. Его номинал подбирается так, чтобы он на одну единицу был больше автомата в доме. Это нужно для того, чтобы вначале сработала защита в помещении, и не пришлось по лестнице подниматься под крышу дома. (См. также статью Обшивка лестницы деревом: особенности.)
    Достоинством данного способа является то, что он позволяет установить распределительный щиток в любом удобном месте и подвести к нему кабель по самому логичному пути. Однако, ввод кабеля в деревянный дом через стену все равно должен выполняться по вышеописанным правилам.

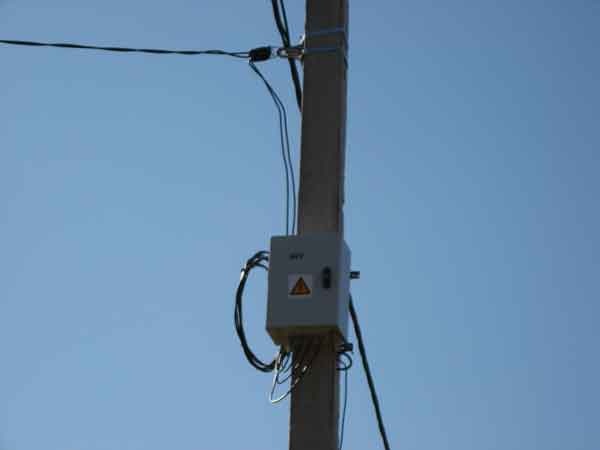

Установленная на столбе автоматическая защита

  • Установка защиты непосредственно на столб , от которого осуществляется воздушное ответвление. Данный способ, как правило, применяется в реконструируемых и вновь подключаемых дачных поселках. Его достоинством является то, что обеспечивается защита всего участка, на который идет ответвление.
    Однако, в случае срабатывания автомата, чтобы его включить придется вызывать специалиста, причем вызов этот в большинстве случаев платный.

Таким образом, самым оптимальным вариантом защиты является монтаж дополнительного автомата снаружи здания.

Вот, собственно, и все основные правила ввода электричества в деревянный дом.

Особенности прокладки электропроводки

После обустройства распределительного щитка в деревянном доме, можно выполнить разводку с подключением выключателей, розеток и осветительных приборов. Для этого в первую очередь необходимо составить схему электропроводки.

На данном этапе необходимо тщательно продумать расположение всех электроприборов в доме, что позволит спланировать оптимальное расположением розеток. Такой подход позволит избежать в дальнейшем переделок и использования удлинителей.

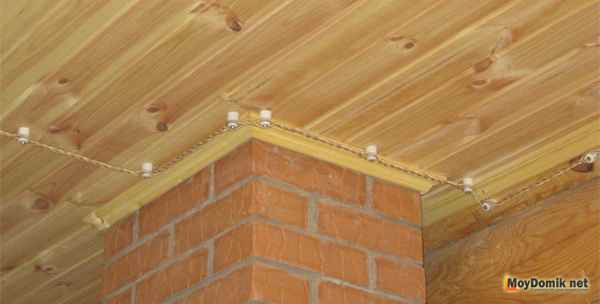

Пример открытой проводки

Что касается прокладки самих проводов, то в деревянных домах они обычно монтируются следующими способами:

  • Открытым – наиболее простой, но при этом неэстетичный вариант разводки, при котором провода просто фиксируются к стенам и потолку при помощи специальных крепежей. Кроме того, этот способ является далеко не самым безопасным, ведь согласно ПУЭ провода не должны касаться поверхности стен.
  • В кабель каналах – такой вариант выполнения разводки своими руками несколько более сложный, однако, он обладает рядом преимуществ. Она приобретает более опрятный вид, кроме того, все провода защищены гибкими кожухами, что делает проводку более безопасной.

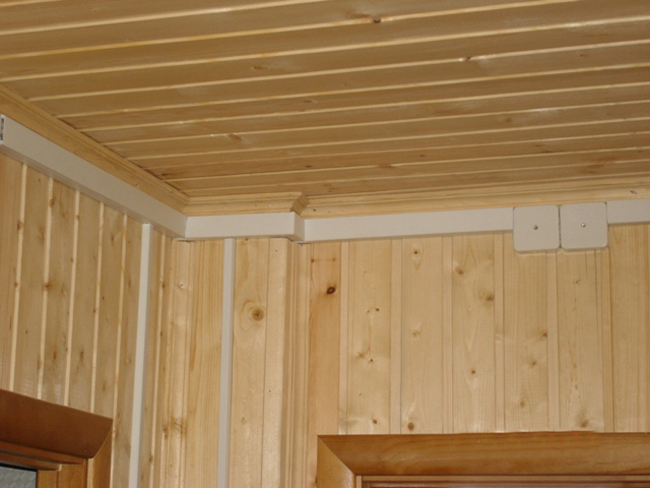

Проводка в кабель-каналах

Обратите внимание!
Инструкция по выполнению разводки в деревянном доме строго запрещает выполнение «скруток».
Все провода должны соединяться при помощи специальных зажимных клемм.

После выполнения разводки, ее следует подключить к распределительному щитку. Прежде чем это сделать, желательно пригласить профессионального электрика, чтобы он проверил, насколько правильно выполнены все работы. (См. также статью Выравнивание деревянных полов: особенности.)

Вывод

При подключении деревянного дома к электричеству ряд работ можно выполнить самостоятельно. Однако, при этом необходимо помнить, что дерево является легковоспламеняющимся материалом, поэтому необходимо строго придерживаться изложенных выше правил и требований ПУЭ. Наиболее же ответственные этапы ввода электричества следует доверить квалифицированным специалистам.

Ознакомиться с дополнительной некоторой информацией по данной теме можно из видео в этой статье.

Как подключить электричество от столба к дому

Работы по подключению кабеля от столба ЛЭП до вводной распределительной коробки на доме должна проводить специализированная организация: слишком ответственный это участок. Тем не менее, вам нужно определиться, со способом ввода — воздушным или подземным — а также типом кабеля и его сечением. Так что вам придется разбираться с тем, как можно подключить электричество от столба к дому и выбрать свой вариант.

Читать еще:  Использование старых фотографий в интерьере

Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

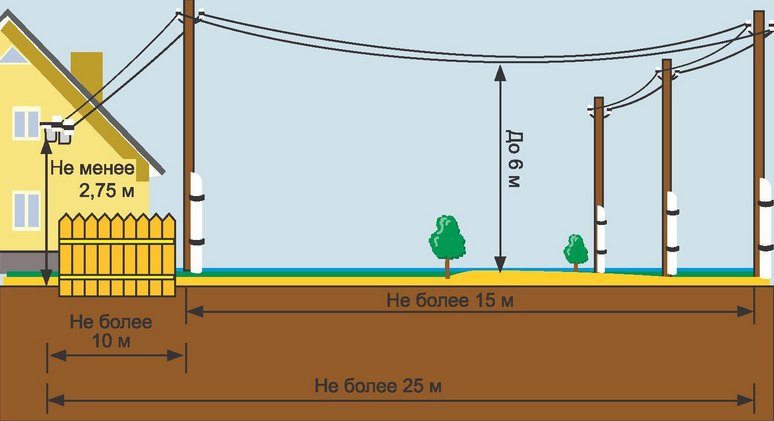

    Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).

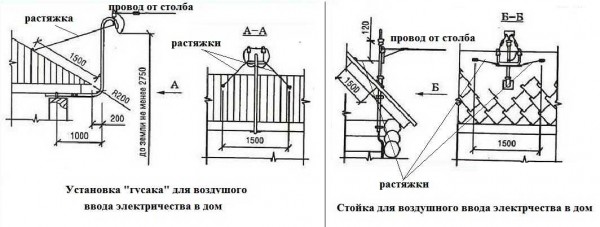

Способы установки стойки для воздушного ввода электричества в дом

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

  1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
  2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
    • изоляторов (стеклянных, полимерных, фарфоровых);
    • специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

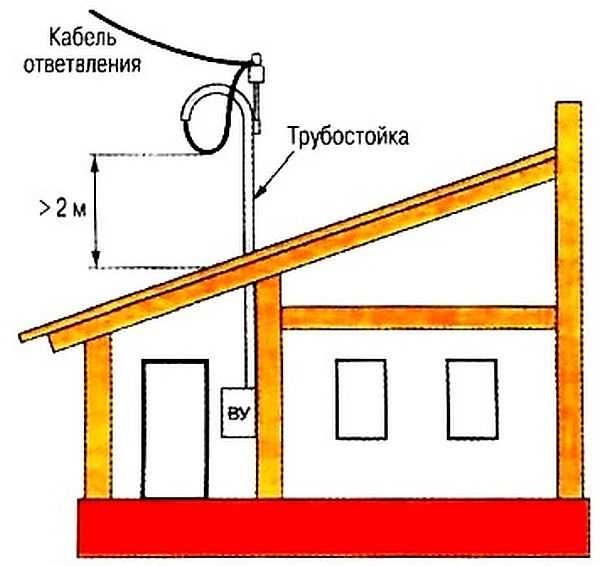

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

  • Электропроводка открытая, из-за чего возможны ее повреждения.
  • Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

Подземный (траншейный) ввод электричества

Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.

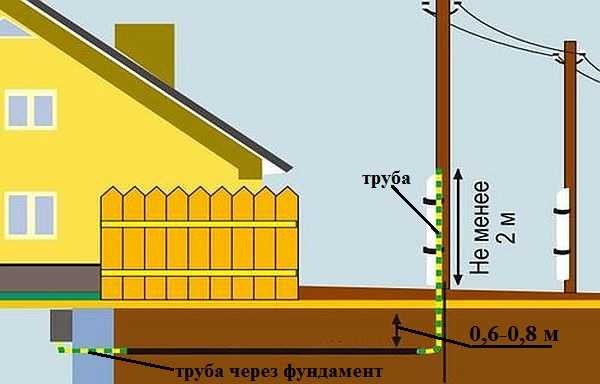

Ввод электричества в деревянный дом через траншею

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:

  • 0,7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты
  • 1 м — без защиты.

Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него. Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

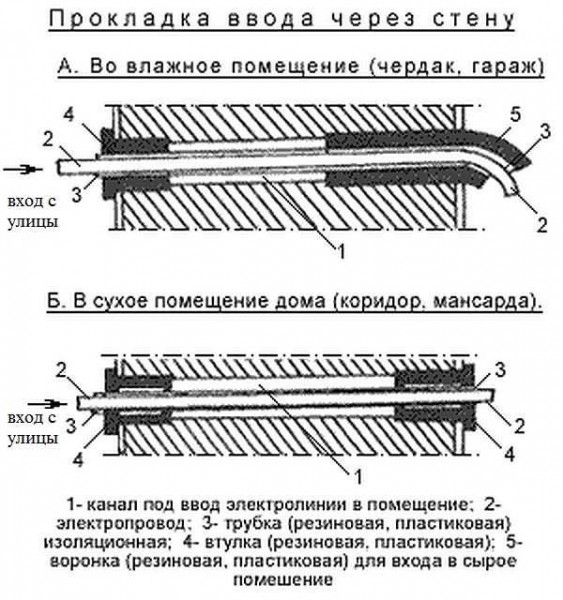

Способ провода элекропроводки через наружную деревянную стену

При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.

Ввод кабеля через деревянную стену дома или фундамент

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

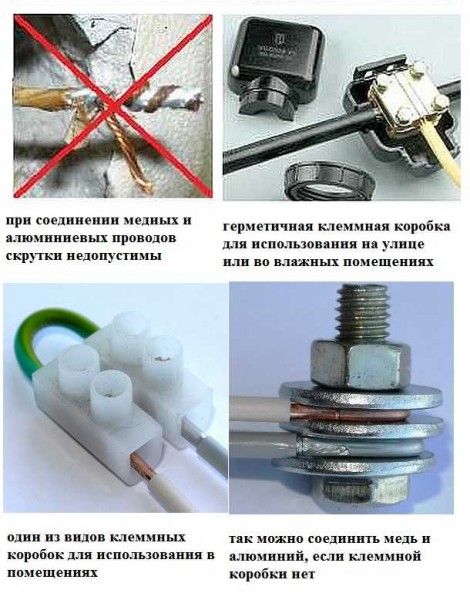

Как соединить медный и алюминиевый провод

Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003) и должна быть не меньше:

  • 2,8 мм для кабеля сечением жилы 4 кв. мм
  • 3,2 мм для кабелей с жилами 6-10 кв. мм.

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

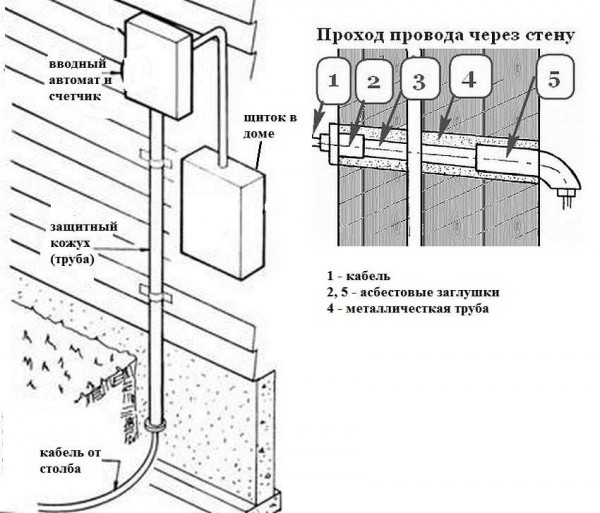

Ввод электрического кабеля через деревянную стену дома

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента. В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Ввод электрического кабеля через фундамент дома

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.
