Виды мансардной крыши

Виды мансардных крыш + фото

На данный момент стоимость земельных участков достаточно высока, поэтому не все могут позволить приобрести ту площадь, которой будет достаточно для строительства большого дома. Поэтому приходится задумываться о том, как увеличить полезную площадь загородного дома на небольшом участке. Сделать это можно путем обустройства чердачного помещения в мансарду, пригодную для жизни. Этот вариант подразумевает строительство определенного типа кровли, который не только увеличит пространство в доме, но и станет его внешним украшением. В этой статье будут рассмотрены особенности различных видов мансардных крыш частных домов.

Достоинства и недостатки строительства мансарды в доме

Мансардные кровли сейчас очень популярны у застройщиков, благодаря ряду положительных качеств, которыми они обладают. Они помогают:

• Увеличить полезную площадь дома, как уже говорилось ранее.
• Значительно уменьшить площадь, которая используется для застройки.
• Внести коррективы в уже построенный дом.
• Уменьшить затраты на строительство. Так, например, второй этаж по стоимости выйдет дороже, чем мансардная кровля.
• Ускорить процесс строительства и отделки.
• Преобразить внешний облик дома.

Но нельзя в рамках этой статьи умолчать о недостатках такого типа кровли. Первое – это получающиеся потолки скошенной формы, которые не всегда подойдут для комфортного проживания и могут просто не понравиться владельцам дома. Также если обустраивается мансарда, она обязательно снабжается хорошей теплоизоляцией и гидроизоляцией, чтобы находиться внутри было комфортно. Также стоит отметить высокую стоимость мансардных окон и исключение чердака в доме.

Только после тщательной оценки всех имеющихся особенностей и соизмерение их со своими целями, можно сделать выбор относительно строительства такой кровли.

Стоимость возведения мансардной крыши

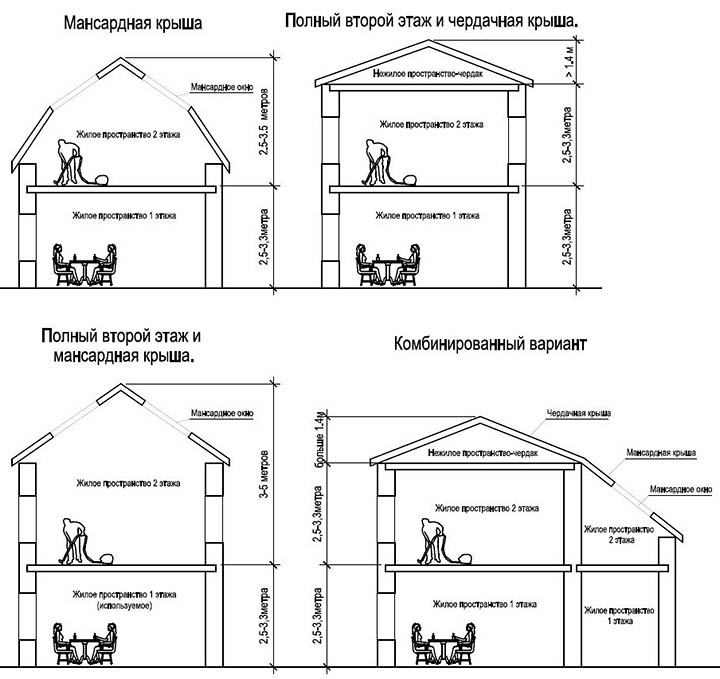

Как уже говорилось, такой вариант кровли выходит дешевле, чем строительство дополнительного этажа. Но это только отчасти, так как, во-первых, создание стропильной системы должно проходить по всем правилам, что также требует немалого вложения денежных средств. Здесь все зависит от того варианта крыши, который был выбран и стоимости материалов в каждом конкретном регионе.

Во-вторых, потребуется немалый бюджет для утепления и пароизоляции кровли, которые являются обязательными процедурами при создании жилого помещения на мансарде. Только кровельного материала будет недостаточно, чтобы выполнить качественную мансарду, нужен значительный слой утеплителя. К примеру, в средней полосе России, слой минеральной ваты на мансарде не может быть менее 20 см. Сюда также прибавляются паро- и гидроизоляция.

В-третьих, стоимость окон для мансарды велика. Если их делать еще и слуховыми, то необходима особая конструкция стропил, что скажется на количестве материалов и стоимости монтажа.

Вторым вариантом окон для мансарды являются конструкции, находящиеся в плоскости кровли. Они требуют более тщательного монтажа и изоляции для того, чтобы внутрь помещения не попадали осадки. Это соответственно удорожает установку в несколько раз. Да и сами стекла с рамами должны быть специальными с максимальной прочностью, чтобы выдержать нагрузки. Для правильного обслуживания рама должна иметь поворотную конструкцию, что тоже скажется на стоимости.

Помимо всего сказанного, для мансардной кровли не рекомендуется использовать такие кровельные материалы, как профлист, металлочерепица или кровельное железо. Они отличаются высокой теплопроводностью и высоким уровнем шума при осадках и порывах ветра, что для мансарды будет явным недостатком.

Из данного анализа можно сделать вывод о том, что устройство мансарды не является сильно дешевым удовольствием, но все-таки сэкономить можно.

Разновидности мансардных крыш

Устройство мансардной крыши может быть самым разнообразным. Могут быть сделаны любые конструкции, кроме плоских, причем возможны комбинации. Сейчас мы рассмотрим виды мансардных крыш.

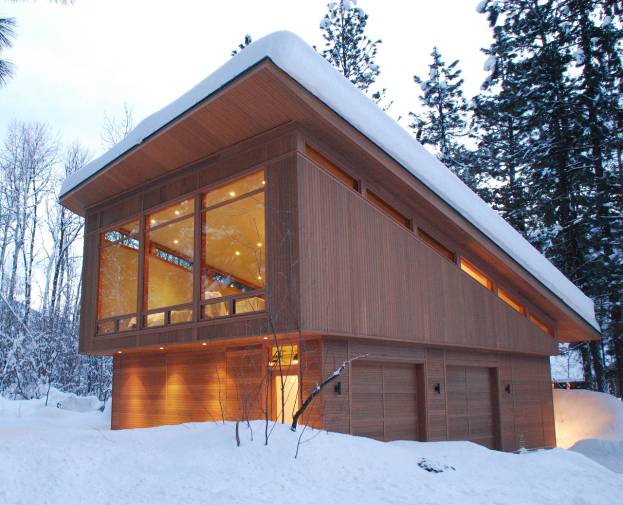

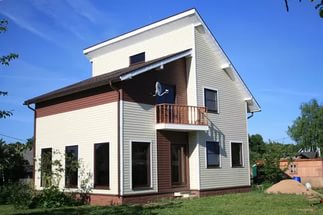

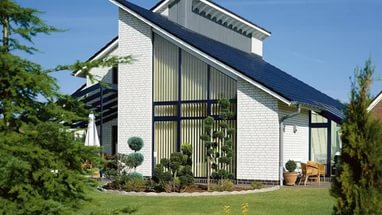

Односкатные кровли

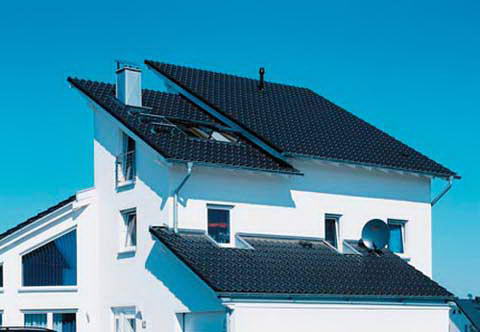

Интересно выглядят дома, имеющие в качестве мансардной крыши односкатную конструкцию, которую построить легче, чем альтернативные варианты из-за исключения конька. Балки такой кровли опираются на мауэрлат, который крепится на стенах разного уровня, из-за чего образуется скос крыши, равный 35 – 45 градусам.

По внешнему виду такой дом получается нестандартным, на более высокой стене оборудуется большое окно. Если расстояние между стенами не превышает 4,5 м, то конструкция получается более дешевой из-за исключения установки подпирающих брусьев.

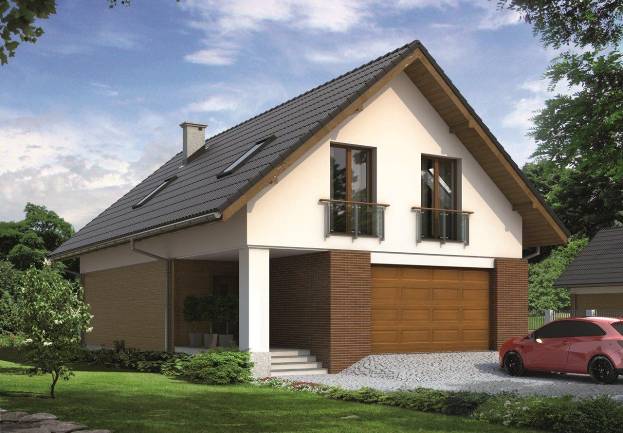

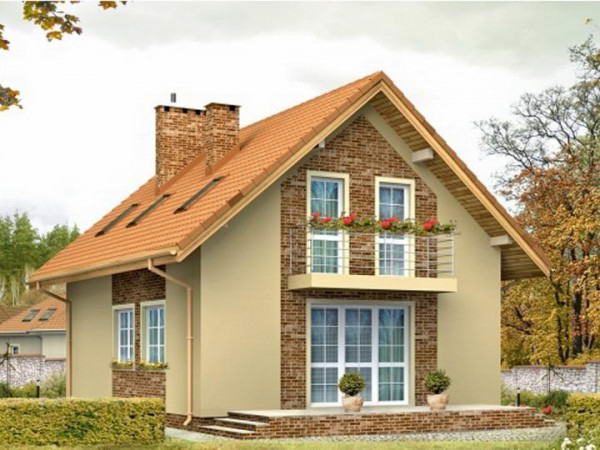

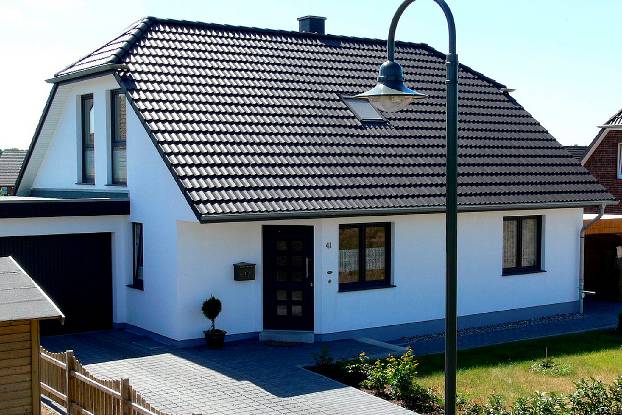

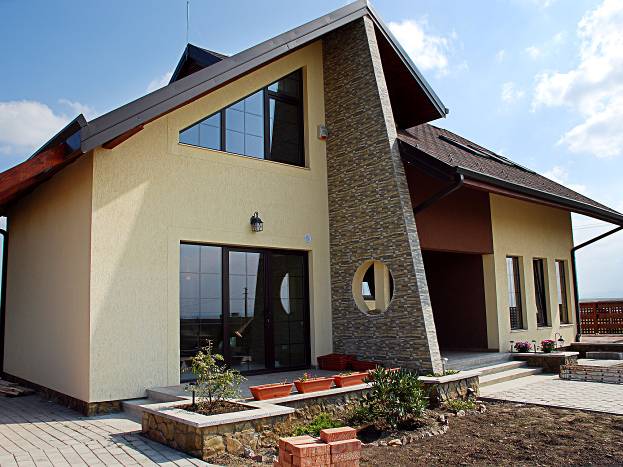

Двускатные кровли

Двускатная кровля мансардного типа – наиболее распространенная конструкция, да и решений для ее конфигурации масса. Такая кровля помогает при оптимальных затратах выполнить достаточное по площади жилое помещение на мансарде.

Проще всего выполняется обычная двускатная кровля, но расположенная достаточно высоко, чтобы организовать помещение под ней. Она может быть симметричной, то есть с расположением конька посередине и асимметричной, при смещении его относительно центра.

Фронтоны при такой конфигурации получаются прямыми, а само помещение трапециевидным. При большой его площади, можно выполнить и квадратное. Недостатком такого варианта является то, что большая часть пространства по бокам отсекается. Но его можно использовать для оформления мест для хранения и шкафов. При таком устройстве кровли окна делаются преимущественно на скатах.

Еще одним видом крыши частного дома с мансардой является создание полуторного этажа. Она устанавливается на продленных стенах. При этом помещение получается более просторным, но затраты на материал стен увеличиваются

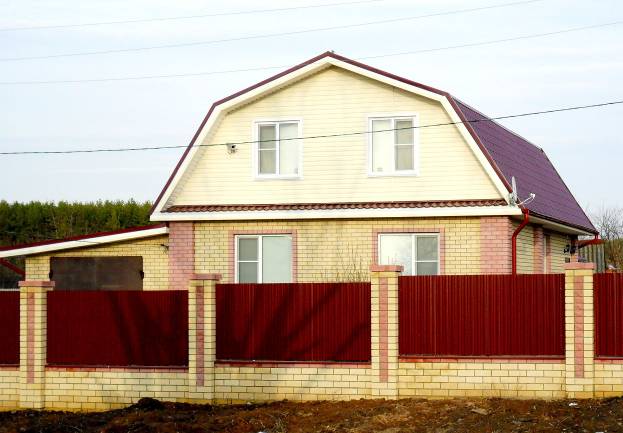

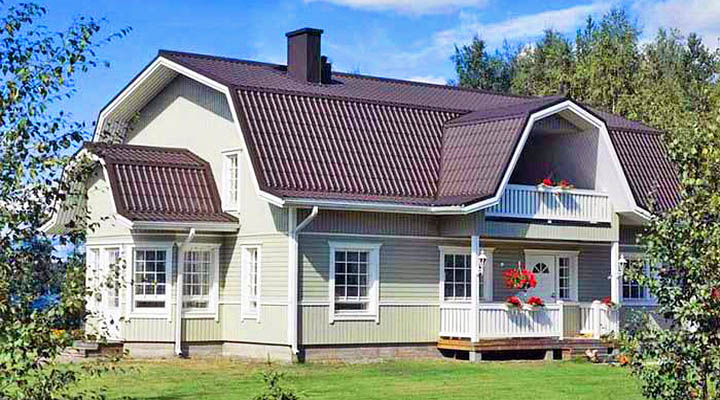

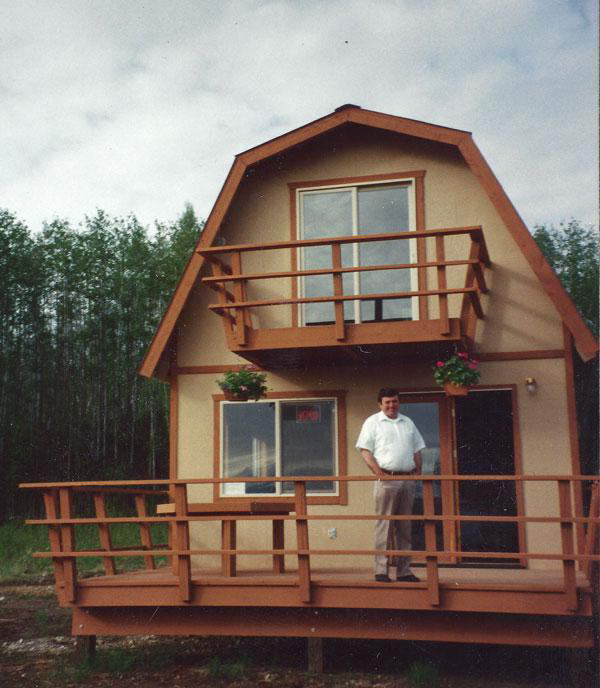

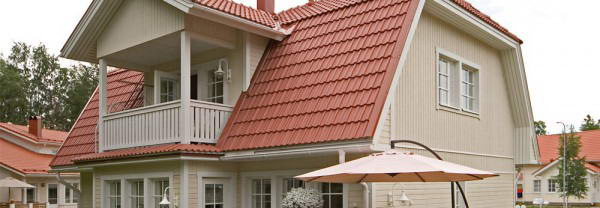

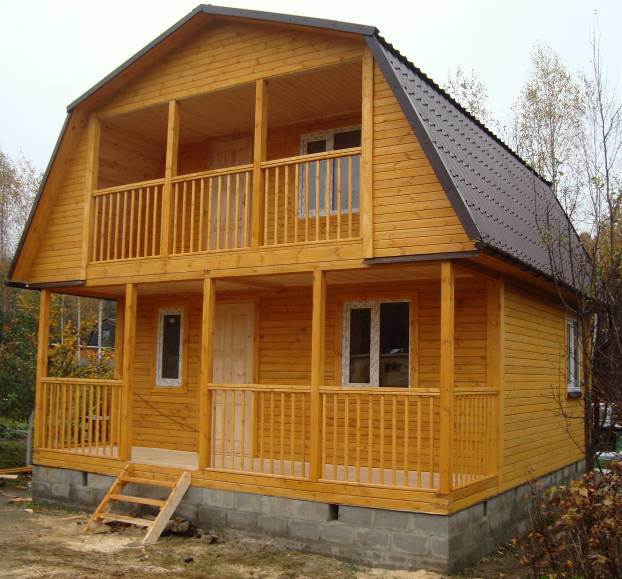

Ломаные кровли

Устройство ломаной крыши в некоторой степени проще, чем другие варианты. Она представляет собой два ската, выполненных из нескольких частей с различным уклоном. Такое устройство поможет создать жилое помещение на мансарде, чуть меньшее по размерам, чем комнаты на первом этаже, без необходимости возводить стены. Но стропильная система такой кровли выполняется сложнее.

Такой тип кровли чаще всего используется именно при самостоятельном возведении дома. Он помогает создать дополнительное помещение не только в жилом доме, но также в бане, гараже или других постройках. Обязательно должен быть перед строительством произведен расчет несущей способности фундамента, вне зависимости от того факта, что материалы, как правило, используются легкие.

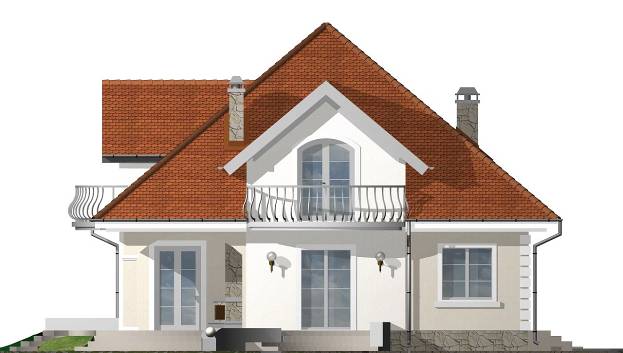

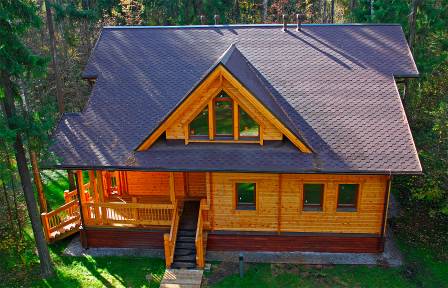

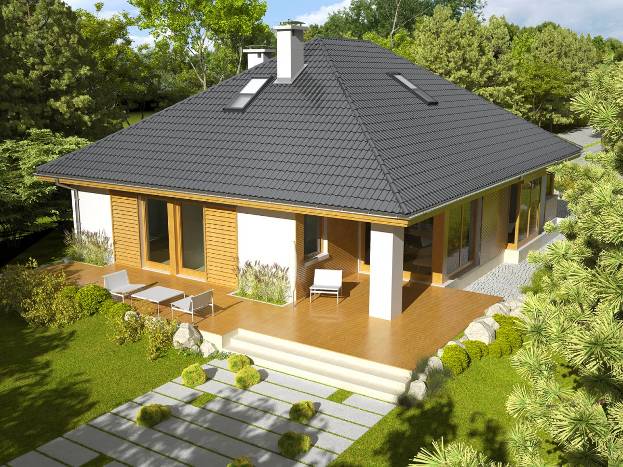

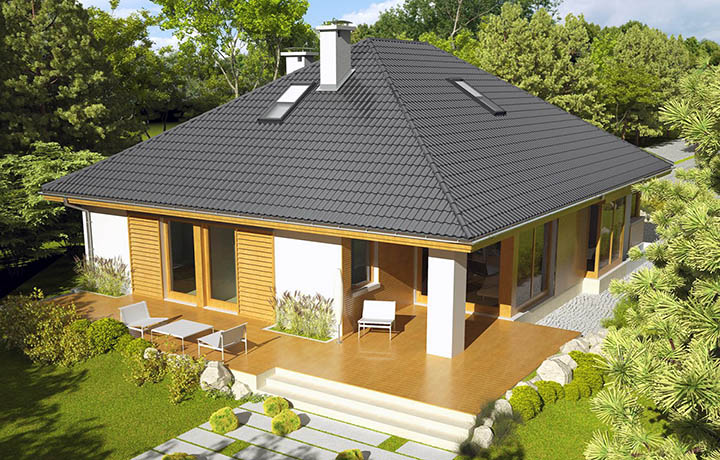

Четырехскатные кровли

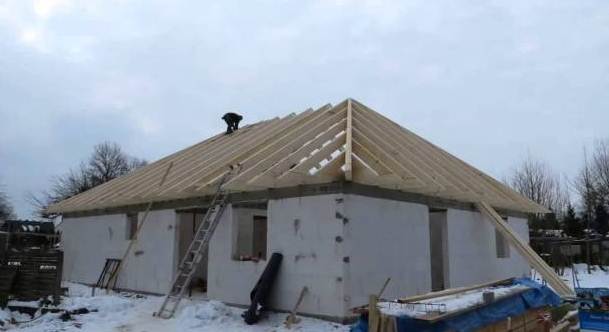

Крыши данной разновидности относят к наиболее сложным, расчет которых просто необходим, так как поверхность получается обширная и затраты на утепление возрастают. Но такие крыши неудобны тем, что помещение теряет полезную площадь со всех четырех сторон.

Отличительной чертой четырехскатной конструкции является устойчивость к ветровым нагрузкам, так как крыша получается максимально обтекаемой, за счет чего и снеговая нагрузка не так давит на скаты.

Так как на наклонные стропила при таком устройстве приходится большая нагрузка, их конструкция создается максимально усиленной и прочной. Стропильная система такой крыши отличается большими затратами материала и длительными работами, поэтому является дорогостоящей.

Существует также полувальмовая крыша, которая представляет собой переходный вариант меду двускатной и четырехскатной конструкциями. Это основные варианты крыш домов с мансардой, но они могут также комбинироваться друг с другом. Например, вальмовая крыша может быть ломаной. Вариантов существует масса, главное при их воспроизведении – четкий проект и следовании инструкции по установке.

Оригинальные идеи мансардных крыш

Такие конструкции выносятся в отдельную группу. Балконы на мансарде строят так же, как и окна. Есть даже специальные системы, которые позволяют создать красивый балкон прямо на скате кровли.

Если на мансарде есть слуховое окно и позволяет несущая способность стен, то можно создать висящий вариант балкона. Для поддержания такой конструкции часто делают подпирающие колонны, которые становятся еще и украшением фасада дома снаружи.

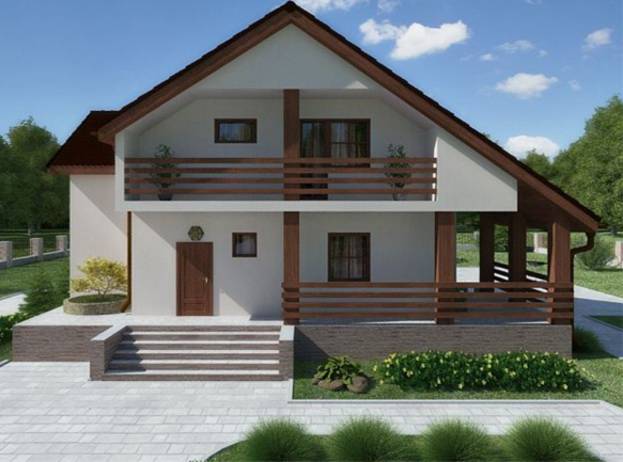

Часто создают балконы на фронтоне мансарды, что позволяет сразу выполнить конструкцию с защитой, в качестве которой выступает свес кровли.

Для создания большого балкона, в домах с мансардой применяется метод сдвига фронтона от несущей стены. При этом кровля увеличивается и появляется свободное пространство, которое можно обустроить под балкон.

Если кровля несимметричная и имеет один из скатов длиннее другого, то вполне возможно под ним оформить даже крытую террасу. При этом конец ската может опираться на стену или дополнительные колонны.

К числу нестандартных крыш относится Г-образная кровля частных домов, как на фото, состоящая из двух односкатных. Такая конструкция будет смотреться очень оригинально и дополнит внешний вид любого сооружения.

Заключение

Мансардная крыша сейчас является самой популярной разновидностью для частных домов за счет возможности организовать под ней дополнительное помещение для проживания в нем. Таких конструкций есть множество видов, при этом они легко комбинируются друг с другом, так что оформление зависит только от желания самого владельца и разработанного проекта.

Виды мансардных крыш — особенности и требования к конструкции

Мансардой называют помещение чердака, расположенное под крышей дома, которое оборудуют и используют в качестве жилого пространства. С легкой руки французских архитекторов проекты, которые позволяют рационально распорядится подкровельным пространством, вошли в моду и остаются популярным, а также выгодным в экономическом отношении строительным решением. В этой статье мы разберемся, какие виды мансардных крыш существуют, в чем преимущества и особенности использования разных типов конструкций.

Конструктивные решения

Оптимальным вариантом является включение мансарды в дизайн-проект дома до начала строительных работ. Однако, чаще случается так, что переоборудование чердачного помещения происходит после нескольких лет эксплуатации, когда возникает необходимость увеличить полезную жилую площадь. Опытные строители утверждают, что под мансарду можно приспособить любую кровельную конструкцию, но не каждая переделка будет рациональной. Для оборудования жилого мансардного помещения подходят следующие варианты крыш:

Односкатные. Кровли односкатного типа представляют собой одну плоскость, расположенную наклонно за счет разной высоты стоек стропильного каркаса или стен. Эту разновидность редко используют для строительства мансарды из-за того, что разница между длиной стен должна составлять более 2,5 м. Скат большой крутизны требует усиления стропильного каркаса и увеличивает затраты на кровельный материал.

Важно! Разрабатывая дизайн дома, нужно заранее определиться с характером использования подкровельного пространства. Так как оборудование мансарды увеличивает нагрузку на фундамент, требует усиления стропильной конструкции и несущей способности стен. Опытные мастера утверждают, что мансардная кровля обходится дороже обычной, однако, дополнительные квадратные метры с лихвой окупают вложенные средства.

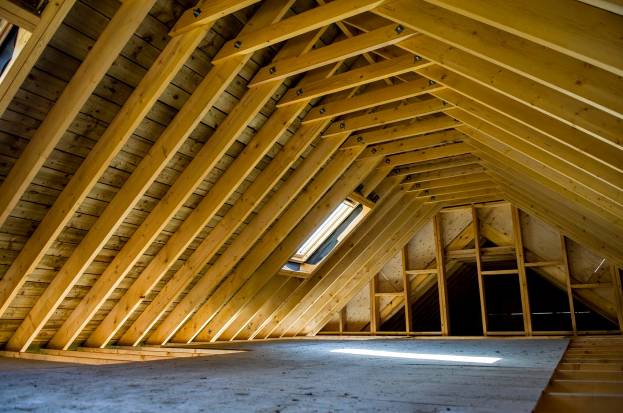

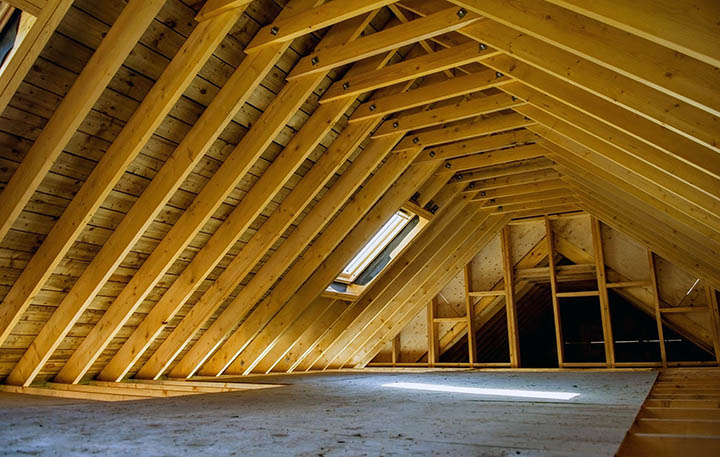

Стропильный каркас

Основное отличие мансардных крыш от обычных заключается в изменении стропильного каркаса, на который опираются скаты. Так как конструкция такого типа имеет большой вес, к нему предъявляются повышенные требования. На стропильную систему ложится нагрузка от кровельного материала, выпадающего снега, балок перекрытия и пола мансарды, поэтому все элементы каркаса изготовляют из прочного дерева. Различают следующие виды конструкций:

Висячая. Висячими называют стропильные каркасы, в которых стропила опираются только на коньковый прогон и мауэрлат, уложенный на несущие стены. Чтобы погасить распирающую нагрузку на стропила, возникающую при использовании такой системы, монтируют верхние и нижние затяжки. Если длина ската превышает 4 метра, в нижней части стропильные ноги подпирают стойками или подкосами, предотвращающими провисание. Достоинство висячего стропильного каркаса в том, что все элементы располагаются в неиспользуемых частях мансарды, поэтому в ней остается много свободного места.

Обратите внимание! Существует дизайн-проекты мансардных крыш со стропильными конструкциями висячего и наслонного вида. Чтобы освободить пространство, элементы каркаса смещают в стороны, используя как основу для облицовки стен, а ригель для обшивки потолка. Некоторые архитектурные стили позволяют использовать стойки и балки в качестве элементов декора, являющихся неотъемлемой частью выбранного стиля.

Требования к конструкции

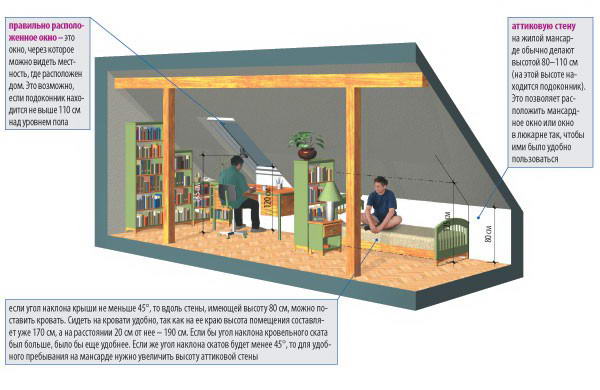

Мансарда является дополнительным жилым помещением в доме, а потому ее сооружение жестко регламентируется строительными нормами, без соблюдения которых она будет называться чердаком. Чтобы использовать подкровельное пространство для размещения дополнительной спальни, детской, кабинета или сада, оно должно соответствовать следующим критериям:

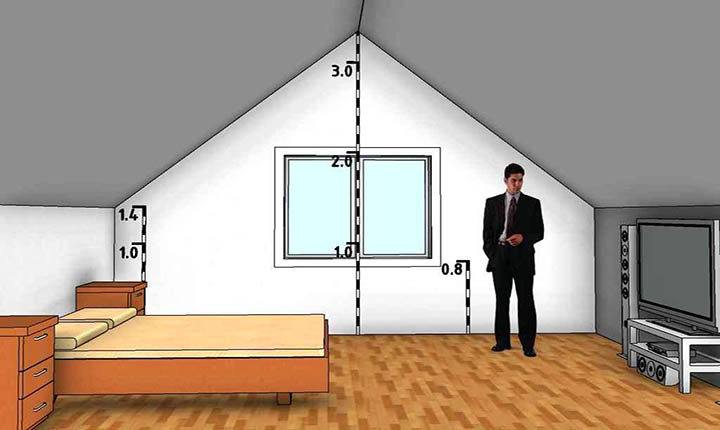

Минимальная высота от пола до потолка в жилой мансарде согласно санитарным нормам должна составлять не менее 2,3 м, то есть расстояние между полом и коньком крыши будет составлять 2,5 м или более.

Важно! В качестве кровельного материала для мансардных крыш используют покрытия, обладающие легким весом. Популярностью у кровельщиков пользуется металлочерепица, ондулин и рулонные материалы, гибкость которых позволяет без труда перекрывать ломанные скаты мансардных крыш.

Мансардная кровля вносить «изюминку» в дизайн дома, делает его запоминающимся и самобытным, без серьезных затрат увеличивая жилую площадь.

Видео-инструкция

Мансарды. Виды мансардных крыш. Какую конструкцию лучше выбрать? на сайте Недвио

В 9 случаях из 10-ти загородный дом строят с мансардой (мансардным этажом). Популярность такой конструкции крыш выглядит вполне логично, учитывая законодательно установленные ограничения по этажности (частный дом должен быть не выше 3-х этажей), а также значительную экономию на материалах для стен (стоимость квадратного метра кровли значительно дешевле м2 кирпича или бетонного блока).

Существует большая разновидность как типов мансардных крыш, так и используемых кровельных материалов. Ранее мы уже писали о том, как правильно выбирать стройматериалы для крыши. В этой статье мы разберем особенности конструкции крыш в частных домах и какие существуют виды мансард.

Что такое мансарда?

Согласно трактовке СНиП «Жилые здания», мансарда — это этаж располагаемый в подкровельном пространстве. Фасад этого помещения образуется кровельным скатом. При этом, расстояние от пересечения плоскости крыши и фасада от пола не может быть меньше 1,5 м.

Теоретически мансарду можно соорудить в доме с любой формой кровли. Рассмотрим некоторые варианты.

Односкатная крыша с мансардой

Для получения простой и просторной мансарды довольно часто изготавливают односкатные кровли. То есть, в помещении такого типа присутствует одна нормальная стена, расположенная вертикально, другая стена представляет собой наклонную стену, то есть крышной скат.

При односкатной конструкции окна чаще всего устанавливают на наклонной стене, но допускается установка окон в вертикальную стену.

Односкатная крыша отличается простотой при ее сооружении, но требует проведения тщательных расчетов.

Двускатная крыша с мансардой

Кровля с двумя скатами позволяет создавать мансардные помещения с равномерным подъемом потолка.

В этом случае крыша располагается под одним углом к стенам, а в местах прилегания образуется площадь с минимальной высотой и функциональностью.

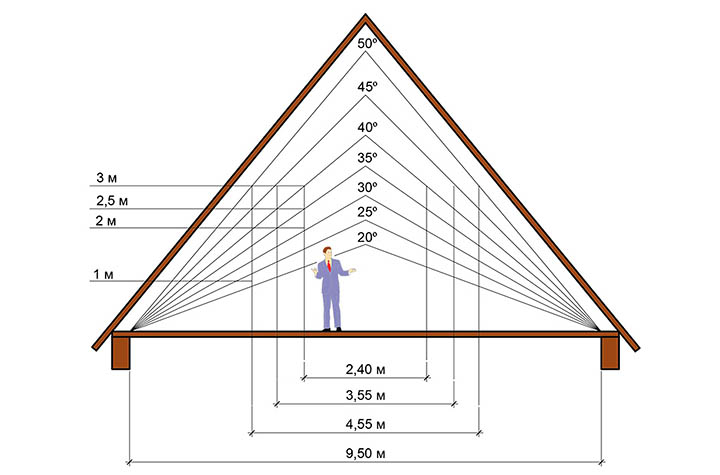

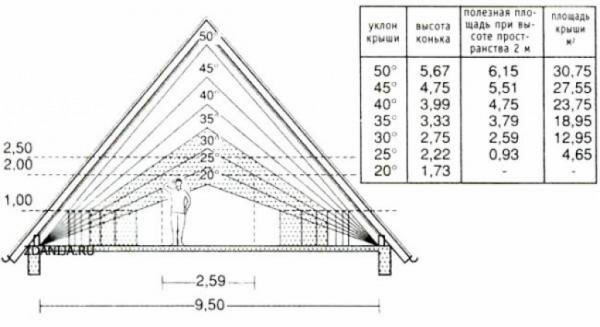

Для получения полноценной комнаты на крыше достаточно построить кровлю с углом в 45 градусов. Такая конструкция является оптимальной для домов, ширина которых не превышает 6 метров.

По мнению многих застройщиков считается, что уклон в 45 градусов — это слишком много. Предельно удобным считают угол ската в 40 градусов. Такой угол позволяет увеличить полезную площадь подкровельных помещений и комнат.

Довольно часто, при двухскатной конструкции оборудуется еще и чердак. Некоторые застройщики строят еще небольшой балкон.

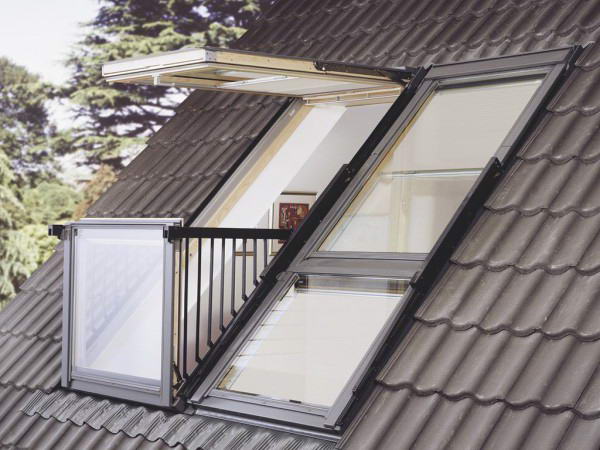

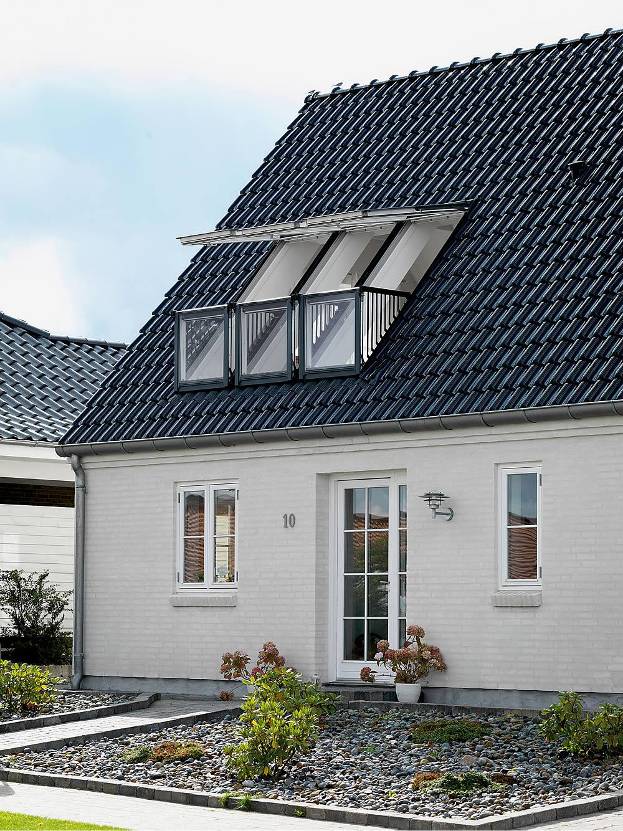

Существует несколько вариантов создания балкона на мансардном этаже. Его можно обустроить на несущих балках, служащих опорой мансарды. Или построить колонны, на которые будет опираться балконная плита.

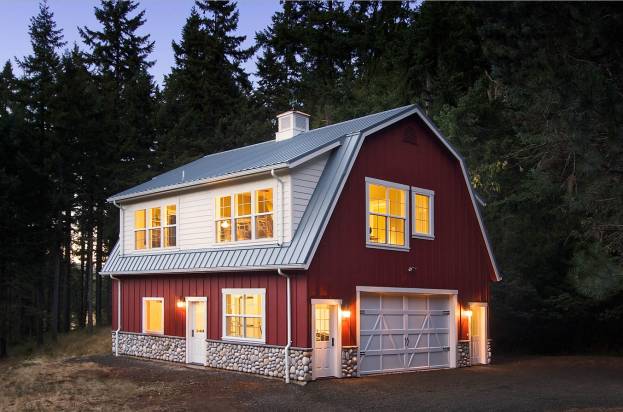

Кровля ломанной формы

Это одна из разновидностей крыши с двумя скатами, с той разницей, что каждый из скатов состоит из двух частей.

Данная конструктивная тонкость позволяет изменить наклон ската, благодаря чему, соответственно, вырастает высота стены. Очевидно, что при ломанной форме крыши, вырастает площадь комнат, а подкровельные помещения могут быть использованы с большей рациональностью.

Принимая решение строить ломанную кровлю, вы должны быть готовы к тому, что придется строить также довольно сложную стропильную систему. Однако есть и положительный момент. Нагрузка от снега зимой на такой тип кровли будет значительно меньше, поскольку снег будет достаточно быстро сползать.

Мансардная крыша с четырьмя скатами

Отличительной чертой комнаты, расположенной на мансардном этаже с 4-мя скатами, является то, что все ее четыре стены будут иметь небольшую высоту. Наличие потолка, который имеет равномерный подъем с четырех сторон, снижает количество полезной площади.

Следует заметить, что наличие четырех скатов обеспечивает быстрое удаление твердых осадков — снега и льда. Они просто уходят вниз.

Существуют и более сложные конструкции из четырех скатов. Например, многоскатная крыша, скаты которой расположены на разных уровнях. На них мы здесь заострять внимание не будем.

Варианты использования мансарды

В загородных домах с мансардами применяется большое разнообразие конфигураций и планировок расположения помещений и комнат.

На стадии проектирования, важно уделить особое внимание свойствам используемых кровельных материалов. Их качество и, разумеется, добротность исполнения крыши — все это окажет существенное влияние на комфортность проживания в комнатах, расположенных на мансардном этаже.

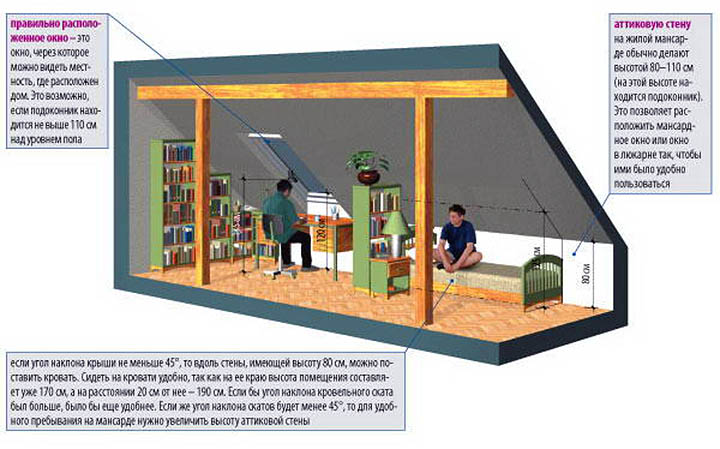

Спальня на мансардном этаже

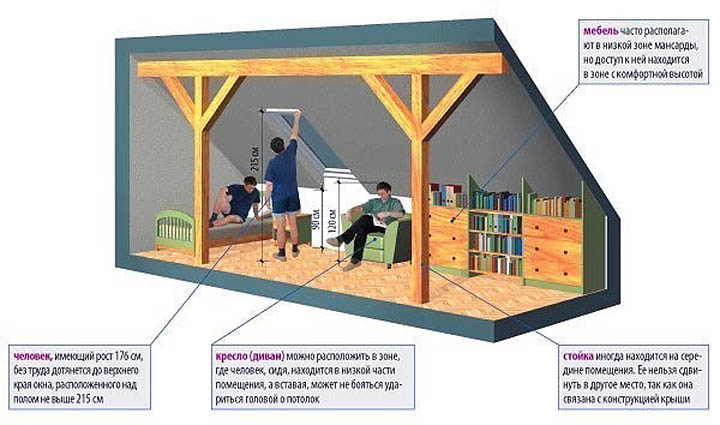

Если одну из комнат под крышей планируется использовать под спальню, важно все спланировать таким образом, чтобы спальные места были размещены под наклонными поверхностями.

Существует три способа реализации этой идеи:

1. В первом случае кровать устанавливают под наклонной стеной (минус метода — приходится нагибаться каждый раз, когда придется вставать);
2. Второй вариант заключается в том, чтобы под наклонной стеной установить тумбочки или одежные шкафы, а саму кровать поставить в центре комнаты;
3. Третий способ — заказать мебель индивидуального размера в мастерской или изготовить ее самостоятельно. Кстати, если скосы имеют разную величину наклона — это может быть оптимальным решением проблемы.

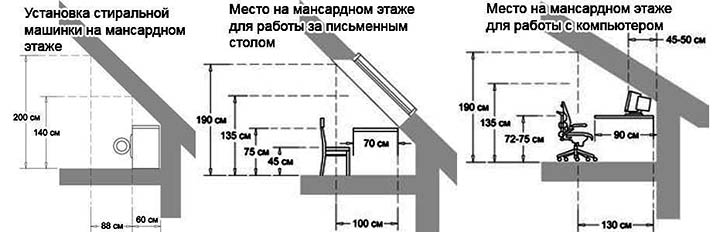

Оптимальная высота кровати, размещаемой под наклонной стеной — от 700 до 800 мм. То есть, для размещения спального места потребуется минимальная высота в 900 — 950 мм. Этого будет вполне достаточно для комфортного и эффективного размещения мебели.

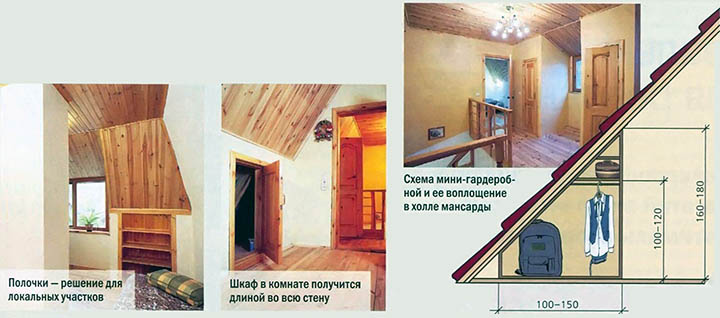

Еще один нюанс: всю громоздкую мебель на мансарде, если она необходима, размещают под самыми высокими стенами.

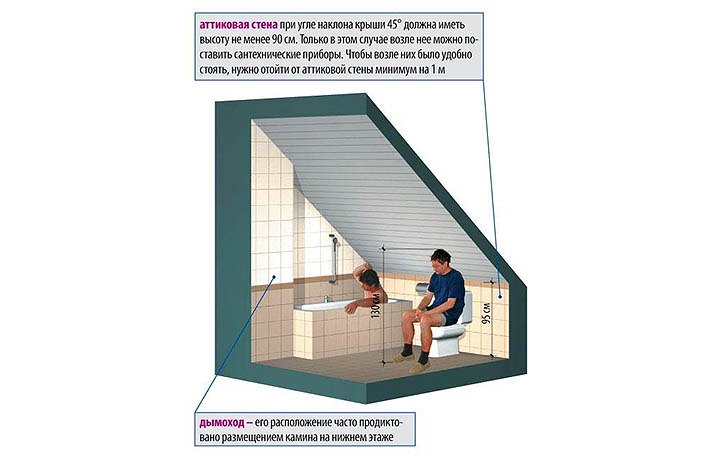

Ванная комната на мансарде

При строительстве санузла на мансардном этаже могут возникнуть определенные проблемы. Во-первых, тянуть трубы наверх — недешевое удовольствие. Вы должны взвесить все за и против такого решения — возможно проще оставить санузел только на первом этаже.

Во-вторых, разместить сантехнику, чтобы ею было комфортно пользоваться, при наклонной конструкции потолка — непростая задача. Под наклонные стены, в принципе, можно установить ванну, унитаз и другую сантехнику. Однако, следует учитывать, что высота мансарды, там где будет стоять унитаз, должна быть, как минимум, 900-1000 мм. А там, где раковина — не менее 1500 мм.

Кроме них, в санузле на мансардном этаже можно поставить тумбочки и шкафчики разного назначения, например, для хранения чистящих и моющих средств. Для них вполне достаточно высоты в 800-900 мм.

Гостиная и кухня на мансардном этаже

В мансардном этаже некоторые домовладельцы размешают даже гостиную и кухню. Чтобы их разделить, устанавливают легкие перегородки, построенные например из листов гипсокартона. Но такое решение в итоге приведет к уменьшению свободной площади, а ее, и так немного.

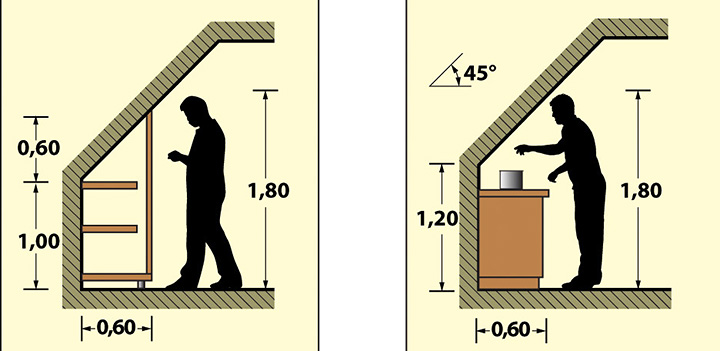

Меблировка такого помещения зависит от высоты малой стены. Если минимальная высота под крышей составляет 700-800 мм, то в этом месте поместится только мебель небольшого размера. При наклоне крыши, позволяющим иметь высоту комнат в 900-1100 мм, уже можно поставить стол или тумбы для хранения посуды.

Однако, следует учитывать, что для установки вентиляционной системы этой высоты будет не достаточно.

Если вы планируете разместить в мансардном этаже кабинет, практика показывает, что для размещения под наклонной стеной рабочего места потребуется высота не меньше, чем 1100 мм от пола до потолка.

Можно ли считать мансарду вторым этажом или нет?

Мансарду относят к общей площади, если она отапливается и пригодна для постоянного (круглогодичного) проживания.

Считается, что мансардный этаж попадает под налогообложение, если высота от пола до потолка в нем — 2 метра и больше. Таким образом, обустройство чердака, может стать решением в плане экономии на налогах за дополнительный этаж.

Однако, следует учесть и тот факт, что российское законодательство постоянно меняется, а в действующие законы могут быть внесены правки. Причем, как на федеральном, так и на муниципальном уровне. Поэтому, перед тем, как построить дом с мансардой, имеет смысл проконсультироваться в местных органах власти о порядке налогообложения и о требованиях к мансардным этажам.

Грамотно оформленная постройка избавит владельцев от лишних забот и сложностей в дальнейшем. Особенно внимательно требуется отнестись к документации, касающейся реконструкции существующего строения.

Полезные советы

При выборе конструкции мансарды следует учитывать планировку дома в целом и эффективность использования отдельных комнат и пространств. При возведении мансардной кровли рекомендуется соблюдать одно простое правило — ее границы не должны выходить за пределы стен дома, расположенных ниже.

Перед тем, как вы решите как будете использовать помещения и комнаты, расположенные под крышей, необходимо тщательно рассчитать затраты на сооружение мансарды, ее инженерного обеспечения. И уже из этого принимать решение о назначении мансардного помещения.

И самый главный момент — при строительстве крыши крайне важно сделать в ней качественную гидро- и теплоизоляцию. Они обеспечат полную защиту от протечек и других негативных воздействий внешней среды.

Выбор Формы Кровли для Устройства Мансарды ∼ Советы Специалиста

При выборе типа кровли необходимо руководствоваться критериями, которые будут наиболее важными в том или ином случае. Основными из них являются:

1. Климатические особенности. Если в регионе строительства есть особенные климатические условия, то их нужно обязательно учитывать, так при больших снеговых нагрузках рекомендуется делать угол наклона кровли максимально большим, при сильных ветрах же наоборот — минимальным.
2. Внешний вид кровли и формируемого внутреннего пространства также играют большую роль при выборе кровли, поскольку архитектура должна быть не только функциональной, но и эстетически привлекательной.
3. Материал строительства. Если мы привязываемся по тем или иным причинам к конкретному материалу строительства, то должны учитывать его конструктивные и эксплуатационные свойства.
4. Бюджет строительства также влияет на размеры и конфигурацию кровли, поскольку они влекут за собой стоимость работы и материалов.
5. Размеры перекрываемого пространства определяют вид стропильной системы кровли.

ВИДЫ МАНСАРДНЫХ КРЫШ

1. Односкатная — самая простая в строительстве кровля, является достаточно бюджетным вариантом, но не слишком распространенный вариант для мансарды. Скат располагают с ветренной стороны. Угол наклона обычно принимается 35-45 градусов для оптимального отвода осадков.
2. Двускатная (щипцовая) пологая — имеет удобную форму для расположения мансарды, но подразумевает наличие аттиковых стенок, которые обычно имеют минимальную высоту 1-1,2м. Является не самым удачным вариантом для климата с большим количеством снега.
3. Двускатная крутая — достаточно удобный распространенный вариант, позволяющий сэкономить на аттиковых стенах.
4. Двускатная ломаная — является самым распространенным вариантом мансардной крыши из-за удобного внутреннего пространства и простоты строительства.
5. Четырехскатная (вальмовая) — распространенный и привлекательный тип кровли, но не слишком удобный для размещения мансарды из-за наличия четырех скатов. Также подразумевает обязательное наличие мансардных окон в кровле.
6. Многоскатная (многощипцовая) — устраивается при сложном плане дома, подразумевает наличие ендов (внутренних углов, образующихся в месте стыка двух скатов), что требует повышенных требования к характеристикам кровельного покрытия.

Мансардное помещение лучше предусматривать в проекте дома заранее, хотя нередко под него обустраивают уже существующий чердак для увеличения жилой площади. Чаще всего в мансарде размещают спальню, комнату отдыха, мастерскую или детскую.

КАК ПОСТРОИТЬ МАНСАРДНУЮ КРЫШУ — ЭТАПЫ

• Возведение аттиковых стен (при их наличии), которые являются продолжением наружных стен и в высоту составляют 0,8-1,5 м (оптимальная высота 1,2м).
• Строительство каркаса мансарды (деревянный, металлический), который включает мауэрлат, лежень, стропильные ноги, прогон, конек, подстропильные ноги, стойки, схватки, обрешетку.
• Гидроизоляция — на обрешетку крепится пленка гидробарьера.
• Утепление кровли. Поскольку пространство под кровлей является жилым, на утеплении кровли нельзя экономить, так как кровля круглый год подвергается сильным атмосферным воздействиям.

Утеплитель укладывается с внутренней стороны впритык между стропилами. Обычно используется базальтовая вата, эковата (целлюлоза), пенополиуретан, пенопласт, пенополистирол, стекловата. Толщина утеплителя составляет 150-200 мм, в зависимости от его теплотехнических характеристик , климата и выбора кровельного материала.

• Укладка паробарьерной пленки, защищающей утеплитель от паров воздуха, которые могут проникнуть из помещения мансарды в кровлю и тем самым снизить теплоизоляционные свойства утеплителя.
• Монтаж мансардных окон. При определении количества окон, необходимо руководствоваться нормативами по освещению жилых помещений. Ширину окон обычно задают меньше на 4-6 см шага стропил для простоты установки, при установке более широких окнах необходимо делать усиленную балку над ними.
• Укладка кровельного материала. При выборе кровельного материала важно сформулировать несколько критериев, которые будут наиболее важными в конкретном случае.

Первым является вес материала, для тяжелого кровельного покрытия нужна мощная стропильная система. К такому покрытию относятся: керамическая и цементно-песчаная черепица, сланцевая черепица. К легким материалам относятся: профнастил, металлочерепица, ондулин, мягкая битумная черепица, композитная черепица, фальцевая кровля. Для мансарды важным критерием является шумность кровельного материала и способность к нагреванию. Естественными критериями выбора являются долговечность, пожаробезопасность, экологичность, эстетический и ценовой аспект.

• Внутренняя отделка мансарды. В качестве внутренних отделочных материалов можно использовать любые из применяемых в доме материалов — обои, штукатурку, краску, деревянную обшивку.

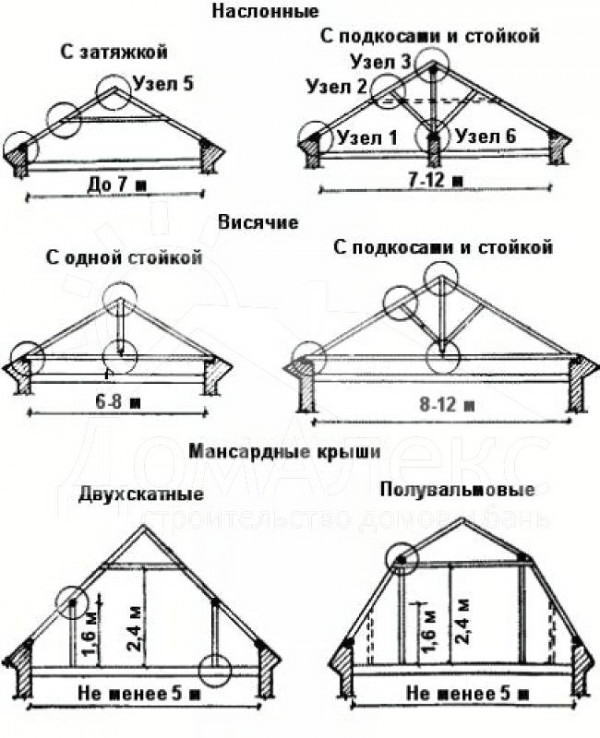

СТРОПИЛЬНАЯ СИСТЕМА МАНСАРДНОЙ КРЫШИ: ЧЕРТЕЖИ

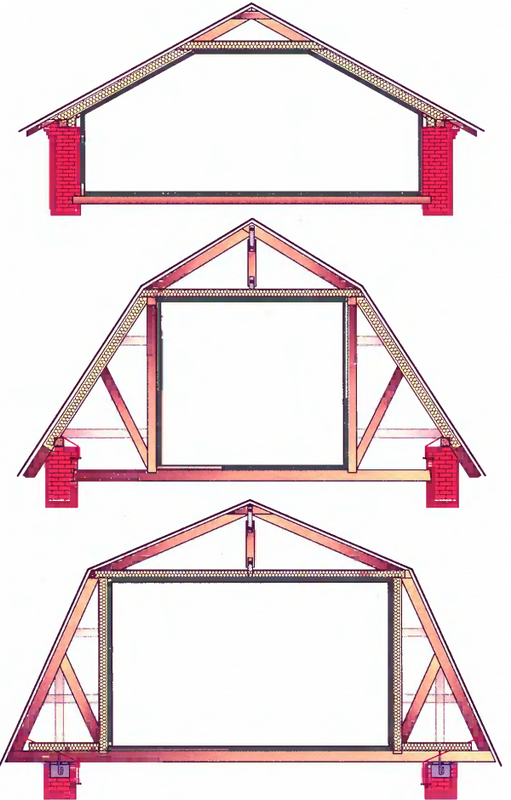

В зависимости от формы и размеров крыши, стропильная система мансардного этажа может быть простой или более усложненной. Важными факторами являются длина перекрываемого пролета, угол наклона крыши, снеговая и ветровая нагрузки и масса кровельного материала, сечения конструктивных элементов, расстояние между стропилами.

Небольшие по ширине помещения перекрываются простыми по конструктиву крышами. Самая простая кровля — односкатная. Стропила укладываются на мауэрлат, расположенный на несущих стенах. Угол наклона может быть любым. В зависимости от ширины пролета, с увеличением ширины пролета конструкция усложняется дополнительными опорами.

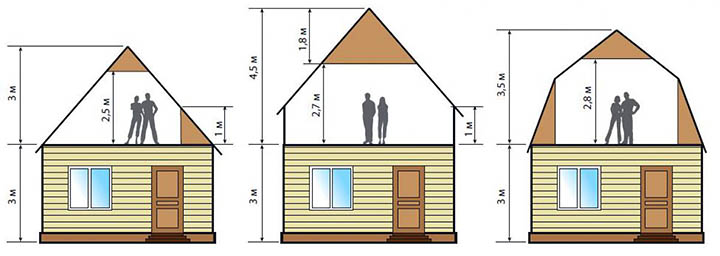

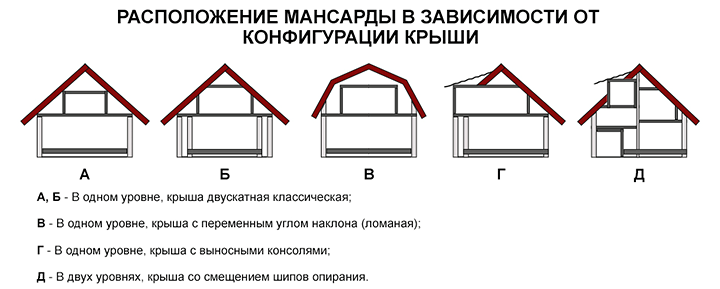

ФОРМА КРЫШИ ДЛЯ МАНСАРДЫ

Самая распространенная форма мансарды — это треугольник, состоящий из двух стропильных ног и связывающей их снизу или сверху затяжкой (балка перекрытия или верхняя затяжка). Пролет такой мансарды обычно не превышает 6 метров. Стропила укладываются на мауэрлат либо с аттиковой стенкой либо без. Высота до потолка в жилом мансардном помещении должна быть минимум 2,5 метра.

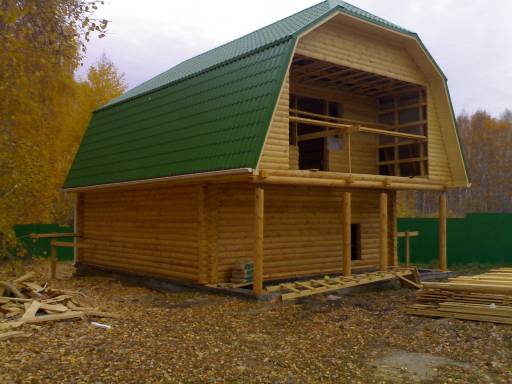

ЛОМАНАЯ КРЫША С МАНСАРДОЙ

Удобным вариантом является ломаная крыша мансарды, которая позволяет сохранить максимум полезной площади. Ломаная кровля может быть классической и полнообъемной. В классическом варианте верхний скат делают под углом 30, а нижний — 60. В полно объемном не придерживаются этого правила, а исходят из формирования максимальной полезной площади.

ДВУСКАТНАЯ КОНСТРУКЦИЯ МАНСАРДНОЙ КРЫШИ

Двускатная кровля является самой популярной для обустройства мансарды, поскольку достаточно удобна по функциональности, недорога и популярна в современной архитектуре. Стропильные системы двускатных крыш бывают висячего и наклонного типа.

Стропильная система висячего типа. В этой схеме стропила опираются с одной стороны на несущие стены, а с другой соединяются с противоположными стропилами. Для обеспечения жесткости стропила скрепляются нижней затяжкой или ригелем сверху, либо затяжкой и ригелем одновременно (при большем пролете).

УСТРОЙСТВО МАНСАРДНОЙ КРЫШИ

Стропильная система наклонного типа. Применяется при пролете крыши более 10 м и наличии несущей стены посередине, на которую ставятся стойки, а на них прогон, на который уже опираются стропила. В зависимости и размеров помещения, конструкция может быть простой или более сложной.

МАНСАРДНАЯ КРЫША: КОНСТРУКЦИЯ

Основными конструктивными элементами двускатной конструкции мансардной крыши являются:

• Мауэрлат — брус сечением 10×10 или 15×15 см, который кладется на продольные стены и крепится анкерами. На мауэрлат опираются стропила для равномерной передачи нагрузки от кровли на несущие стены.
• Стропильная нога — Основной конструктивный элемент кровли с сечением 15×10(5) см. Шаг установки стропил зависит в основном от размеров кровельного материала и утеплителя и обычно составляет от 0,6 до 1,2 м. Стандартная длина 6м, при большем пролете стропильная нога доращивается до необходимой длины.
• Затяжка — важный конструктивный элемент в висячей конструктивной схеме. Затяжка может быть нижней или верхней, работает на скрепление стропильных ног, придавая им жесткости.
• Лежень — так называемый мауэрлат, который кладется на внутреннюю несущую стену с целью равномерной передачи нагрузки от кровли на стену.
• Подкосы — конструктивный элемент, устанавливаемый между стропильными ногами и несущими опорами.
• Обрешетка — система из досок, на которую крепится кровельный материал. Бруски укладывается перпендикулярно стропилам и имеют разное сечение, зависимо от материала кровли — 3×10см, 5×15см и тд.
• Конек крыши — горизонтальный элемент на самой вершине кровли, образующийся соединением стропильных ног.
• Свес крыши — нижний, выступающий от стены элемент кровли, защищающий стены от дождя. Формируется за счет стропильных ног, если же длины стропильных ног не хватает, то монтируют дополнительные элементы — кобылки.

РАСЧЕТ МАНСАРДНОЙ КРЫШИ

Расчет мансарды включает в себя расчет площади помещения, расчет параметров кровли, расчет теплоизоляции стен и кровли, расчет суммарной нагрузки мансарды на здание.

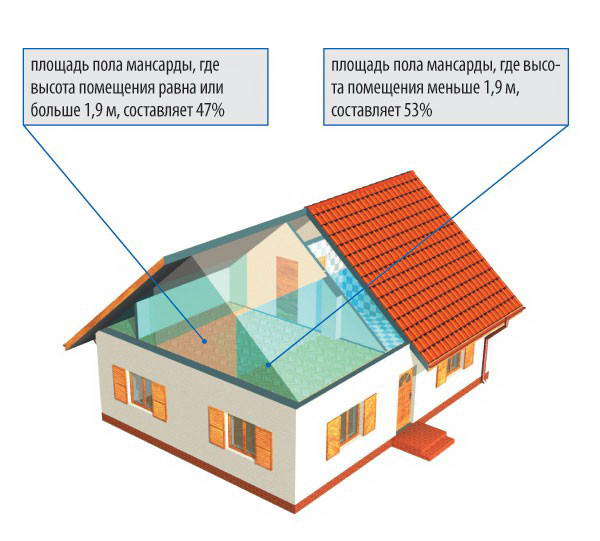

Площадь мансарды зависит, конечно же, от площади дома и от формы крыши, поскольку на мансардном этаже есть полезная площадь и глухие зоны. Согласно нормам проектирования мансарды, при определении площади помещения мансардного этажа, учитывается его площадь в местах с высотой до кровли 1,5 м при наклоне кровли 30, 1,1 м — при 45 и 0,5 м — при 60 и более. При промежуточных значениях высота определяется по интерполяции.

Площадь участков с меньшей высотой учитывается в общей площади с коэффициентом 0,7, при этом минимальная высота стены должна быть 1,2 м при наклоне потолка 30, 0,8 м — при 45-60, не ограничивается при 60 и более. Как правило, глухие зоны используются для размещения шкафчиков для хранения, встроенных шкафов.

Расчет Стропильной Системы Мансардной Крыши

В небольших мансардах полезная площадь приходится на центральную максимально высокую часть помещения, а глухие зоны — на отдаленные от центра участки возле примыкания скатов и перекрытия. Так как мансардный этаж обычно используется как спальня, комната отдыха, детская, мастерская, кабинет, то под наклонным потолком достаточно удобно размещать спальное место, тумбу, стол, кресло, ванну.

Расчет Мансардной Двускатной Крыши

Расчет параметров кровли включает в себя такие показатели: высота конька кровли, высота аттиковых стен, высота помещения во всех его точках, расчет конструкции пирога кровли, вычисление размеров всех конструктивных элементов — стропил, балок, ригелей и т.д., общий вес и площадь кровли.

Расчет суммарной нагрузки на здание — это суммарный вес мансарды, включающий постоянные и временные нагрузки. К постоянным относятся вес конструкции, кровельного материала, изоляционных и отделочных материалов, окон и дверей, вес мебели и оборудования. К временным нагрузкам относятся: снеговая и ветровая нагрузки, нагрузки от людей и животных. Также существуют особые нагрузки — сейсмические, взрывные, от деформации основания.
