Классическая схема двускатной кровли

Что такое двухскатная крыша. Еще недавно считалось, что это классическая схема, образованная двумя наклонными плоскостями, которые соединяются между собой по линии коньковой балки, в верхней точке кровли, как на фото. Сегодня такое определение потеряло смысл из-за того, что появилось много новых видов двухскатных конструкций, которые объединяются одним признаком – кровля дома имеет два ската плоской поверхности.

Долговечность классической двухскатной схемы определена конструктивными особенностями несущего каркаса:

• Каждый из двух скатов образован набором стропильных балок, опирающихся на центральную коньковую балку в верхней части и на мауэрлат стен в нижней части каркаса. Создатели двухскатной крыши заложили в ее основу принцип взаимной компенсации горизонтального усилия от веса скатов и способность равномерно перераспределять на стены здания нагрузку от веса каркаса, кровельного «пирога» и снежного покрова;
• До завершения сборки системы стропил и набивки досок обрешетки каждая из стропильных ног участвует в удержании в расчетном положении всего каркаса, но при этом «живет» как бы «сама по себе». Это позволяет правильно выставить и зафиксировать стропило в нужном положении, не ослабляя прочности всей конструкции и не оказывая влияния на «соседей»;
• Использование системы наслонных и висячих стропил позволяет двухскатной крыше как бы «подстраиваться» под нагрузку в любых условиях и при любой температуре, без разрушения или деформации несущих элементов кровли.

Если попытаться заменить деревянные балки стальными, вес конструкции увеличился бы в разы, а из-за большого коэффициента теплового расширения, высокой теплопроводности металла толщина теплоизоляции выросла бы, как минимум, вдвое.

В отдельных случаях, например, если требуется небольшая крыша, стропила с балками перекрытия и вертикальными стойками могут сбиваться по шаблону в один силовой элемент крыши. Зная шаг между стропилами и размер двухскатной крыши, можно сколотить необходимое количество таких заготовок на земле. Остается поднять их на стены и установить, закрепив коньковой балкой и досками обрешетки.

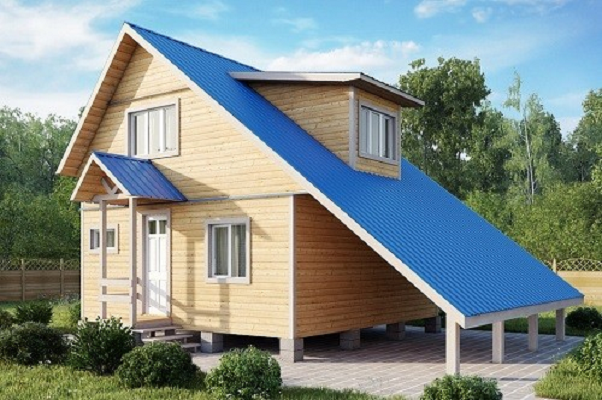

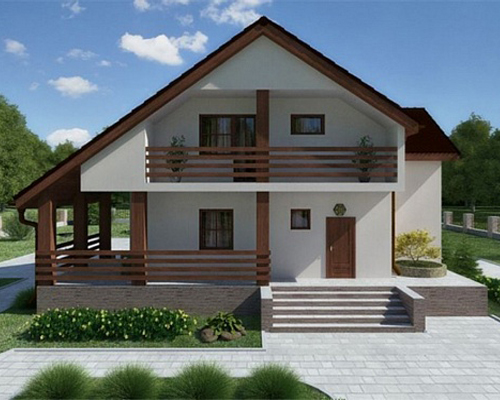

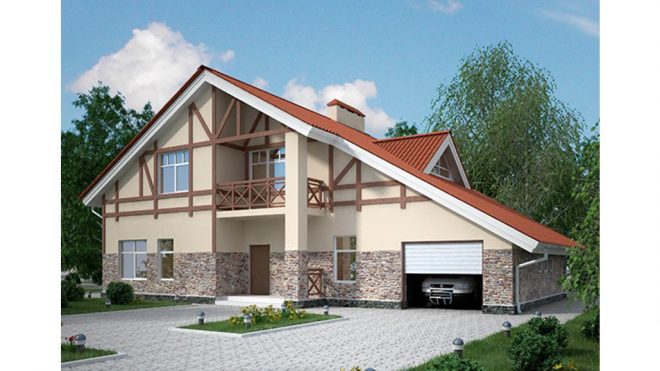

Двухскатная крыша с террасой

Этот вид кровли стал фактически визитной карточкой загородного дома или дачи. Способ обустройства дома для отдыха подразумевал наличие спальни или гостевой комнаты на втором этаже здания. Поэтому в таких постройках с фронтона здания обязательно обустраивалась терраса. Конструктивно постройка такого вида кровли практически не отличалась от обустройства обычной кровельной схемы, часть ската на глубину террасы зашивалась изнутри вагонкой, на фронтальной стене устанавливалось ограждение и настил из доски, переходящий в пол помещения верхнего этажа.

Наиболее интересные разновидности двухскатных крыш

Развитие строительных технологий позволило разработать и построить несколько новых видов кровли с двумя скатами. На сегодняшний день к двускатным вариантам относят все категории кровельных конструкций, оформленных в виде двух наклонных плоскостей.

Если для загородного дома требуется необычный дизайн, выберите одну из наиболее популярных схем:

1. Несимметричная двухскатная крыша;
2. Стильная разноуровневая система из двух скатов, с центральным или смещенным расположением коньковой балки относительно коробки здания;
3. Двускатная крыша эркером, мезонином или слуховыми окнами.

В отличие от классических видов двухскатной крыши, в этом случае мало знать особенности устройства, для правильного обустройства кровли потребуется выполнить большой объем вычислений. Поэтому наиболее необычные виды двухскатных крыш разрабатываются с использованием специализированного программного комплекса Archicad18. Кроме высокой производительности проектирования, в архикаде можно получить полную деталировку конструкции самого непростого вида и оформления.

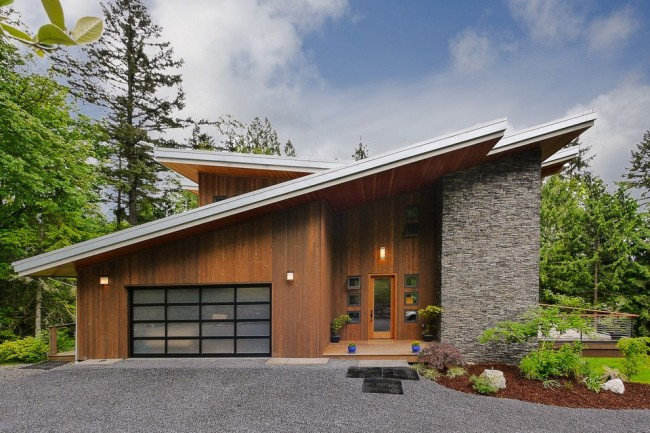

Мода на ассиметричные двухскатные крыши

Чаще всего ассиметричная форма двухскатной крыши связана со спецификой компоновки стен здания. Если взглянуть на дом с ассиметричной двухскатной крышей с фронтальной стороны, становится понятной причина необычного оформления кровельного покрытия дома. Один из скатов дома выполняется относительно пологим и длинным, с углом наклона до 20 градусов. В таких условиях больший скат оказывает минимальное сопротивление потокам воздуха. Если уменьшить наклон ската до 11 градусов, динамическое давление ветра уменьшится в два раза. При наклоне в 45 градусов, наиболее распространенным при постройке двухскатных крыш, давление воздушного потока на площадь ската не уменьшится, а, наоборот, увеличится более чем в два раза в сравнении с 20-ти градусным наклоном. Поэтому ассиметричные виды кровельных конструкций имеют не только эффектный дизайн, они, прежде всего, проектируются и изготавливаются для местности с мощным, но стабильным по направлению воздушным потоком.

Например, если загородный дом или коттедж устанавливается на разделительной полосе между широким полем и густым лесом, наиболее рациональным будет спроектировать и построить ассиметричный вид крыши таким образом, чтобы широкая и пологая часть кровли была развернута в сторону поля. Такая конструкция кровли эффективно защищает здание от ветров, дующих с открытой местности.

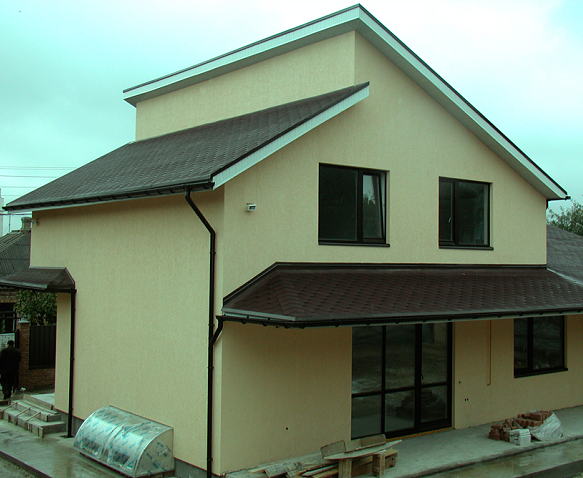

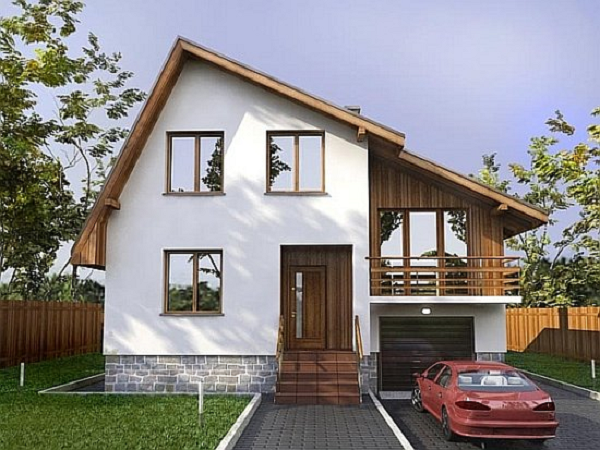

Разноуровневые двухскатные крыши

Чаще всего этот вариант является модификацией ассиметричных схем кровли. Зачастую более короткий скат крыши выполняется ниже большего ската. Стропила большего ската опираются на коньковую доску или мауэрлат, заделанный на верхней части центральной несущей стены здания, верхняя часть короткого ската обычно крепится на балке перекрытия верхнего этажа. Таким образом, малый скат оказывается как бы сдвинутым по высоте относительно большего на один этаж.

Такой вид покрытия можно считать композицией из двух односкатных крыш. Это частично упрощает строительство двухскатной крыши, особенно, если принять во внимание, что для больших скатов необходимо использование дорогих длинномерных стропил и большого количества силовых элементов, подкосов, стоек, ригелей.

Вариант конструкции с разноуровневыми скатами имеет не только необычный и привлекательный внешний вид, а еще и чисто утилитарное назначение. К использованию такого вида двухскатной крыши прибегают, если есть необходимость обустройства террасы, пристройки или навеса над входом в двухэтажное здание. Благодаря особенностям конструкции большого ската есть возможность увеличить размер свесов и уложить их на выносные опоры. Таким образом, кровля над террасой является органическим продолжением основного кровельного покрытия.

В некоторых случаях один из скатов разноуровневой крыши выполняют в виде ломаной конструкции. Например, этот вид кровли подойдет, если нужно обустроить крышу для рядом стоящей пристройки, например, для летней кухни, гаража или подсобного помещения.

Ломаная схема кровли, несмотря на близкое родство к двухскатному варианту, давно существует, как самостоятельный вариант обустройства двухэтажных зданий. Этот вид идеально подходит для организации мансардного помещения повышенной комфортности, симметричная конструкция скатов позволяет идеально уравновесить каркас, а переменный угол наклона дает возможность максимально эффективно использовать чердачное помещение.

Зачастую ломаная конструкция дополняется эркером или слуховыми окнами.

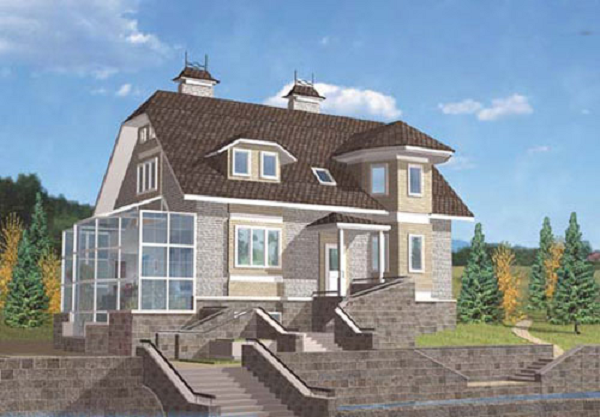

Двухскатная крыша с эркером или мезонином

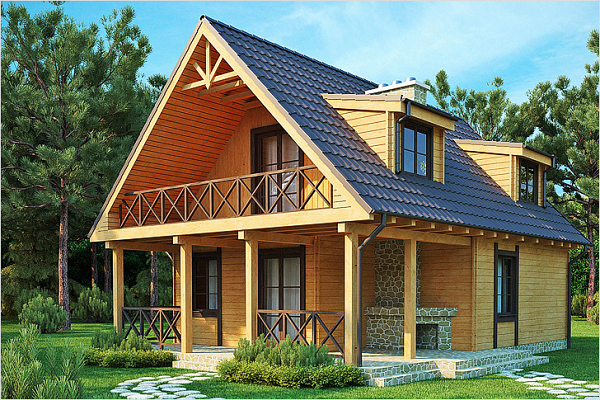

Довольно живописно выглядят виды двухскатных крыш с различного рода дополнительными надстройками. Например, вид эркера, выступающего за пределы фасадной стены и поднимающегося до ската кровли, придает дому и крыше внешность старинной постройки в стиле 19-го века. Зачастую внутри эркера оборудуется гостевая комната или столовая. Покрытие эркера чаще всего вписывается в двухскатную кровлю здания, но может выполняться и в виде самостоятельной башенки. Вид эркера всегда придавал двухэтажному дому черты аристократической постройки.

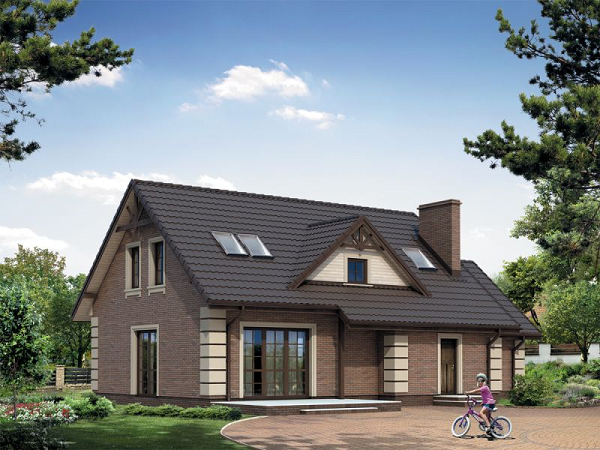

Более миролюбиво выглядит двухскатная крыша с мезонином или слуховыми окнами. Если вам необходимо обустроить в чердачном пространстве полноценное жилое помещение или придать зданию вид двухэтажного особняка, лучшим способом будет постройка мезонина. Дополнительные окна и балкончики в виде надстройки под треугольной крышей придают заурядному зданию довольно живописный вид.

Заключение

Относительная простота обустройства современных видов двухскатной крыши послужила их широкому распространению среди индивидуальных застройщиков. Отсутствие проблемных узлов и переходов, характерных для других видов кровельных покрытий, позволяет дизайнеру и проектировщику творчески использовать возможности по оформлению внутреннего пространства и декоративных элементов.

Варианты двухскатных крыш и их особенности

Двухскатная крыша — популярный вариант кровли жилых домов. Конструкция такого сооружения может быть различных видов, но каждый вариант обладает определёнными особенностями.

Особенности устройства двухскатной крыши

Двухскатная крыша имеет две плоскости скатов, которые могут обладать равной или различной площадью. В зависимости от этого определяется тип кровли, но в любом случае двухскатная крыша является наиболее простым из вариантов, востребованных в строительстве частных домов.

Двухскатные кровли красивы и практичны в эксплуатации

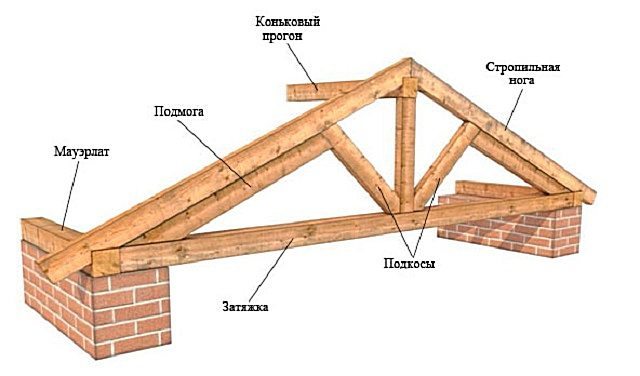

Конструкция двухскатной крыши включает в себя комплекс элементов, обеспечивающих надёжность и защиту здания. При сооружении такой кровли обязательно присутствуют следующие детали:

• стропила, состоящие из стропильных ног, вертикальных стоек и наклонных подкосов;
• мауэрлат, представляющий собой ряд бруса, который служит для соединения стен и кровли;
• конёк — образуется путём соединения стропильных ног и представляет собой самое верхнее ребро крыши;
• кобылки — являются дополнительными элементами, удлиняющими стропильные ноги;
• лежень в виде горизонтального бруска, нужен для распределения нагрузки;
• свес крыши, который защищает стены здания от влаги, предотвращая потёки;
• обрешётка — требуется для монтажа утеплителя, кровельного материала, паро- и гидроизоляции.

Конструкция двухскатной кровли проста и не отличается большим весом

Каждый основной элемент крыши выполняет определённую функцию. Например, стропильная система является основой для внешнего кровельного материала, утеплителя, гидро- и пароизоляции. Стропила создают форму кровли, а двухскатная крыша представлена в виде треугольника. Вертикальные стойки, схватка, прогон и другие детали дополняют стропильную систему и делают её надёжной. Основанием всего этого является мауэрлат, который служит для соединения кровли со стенами здания.

Виды двухскатных крыш

Плоскости двухскатной крыши соединяются под углом, образуя треугольник. В зависимости от угла фиксации получаются разные варианты кровли. Каждый из видов двухскатной кровли характеризуется определёнными особенностями, например, формой и размерами скатов.

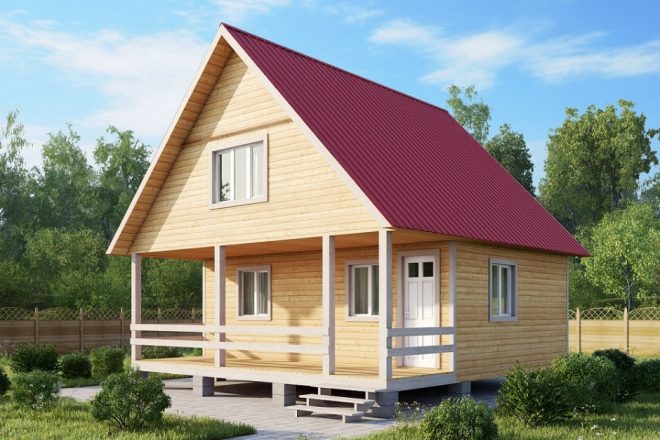

Классическая двухскатная крыша позволяет создать мансарду на чердаке

Симметричная или простая двухскатная кровля

Классический вариант двухскатной кровли — симметричная конструкция, скаты которой имеют одинаковую площадь и длину. Угол соединения плоскостей может быть различным. Например, крутые скаты позволяют создать мансарду на чердачном помещении. При этом угол ската составляет 35–40 градусов.

В симметричной конструкции скаты имеют одинаковую площадь

Симметричная кровля имеет форму равнобедренного треугольника, а длина основания может быть различной. Сооружение такой конструкции предполагает наличие всех основных элементов стропильной системы. При этом вес крыши равномерно распределён на две стены, служащие непосредственной опорой скатов.

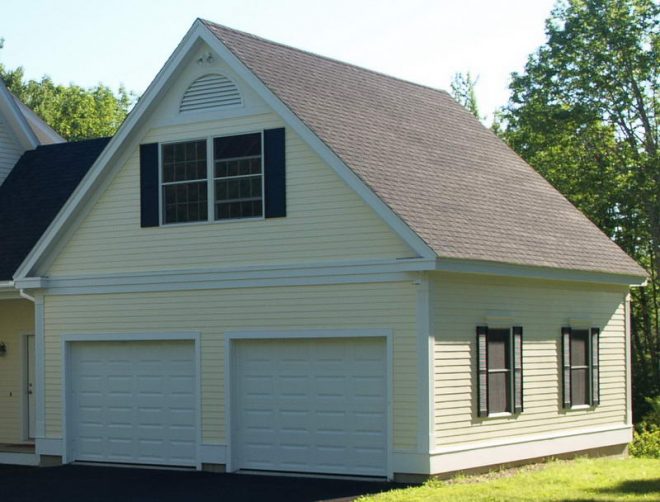

Кровля асимметричной простой формы

Асимметричная крыша имеет два ската разной площади. Таким образом, верхнее ребро смещено от середины в одну из сторон. В результате этого образуется крыша в форме треугольника с неравными сторонами.

Проектирование асимметричной крыши требует точного расчета нагрузки на стены

Крыша в неравными сторонами выглядит современно и подходит для различных стилей дизайна, например, модерн. Чердачное помещение под такой кровлей имеет меньшие размеры, чем при симметричной конструкции. Проектирование предполагает строгий и точный расчёт нагрузки на стены, так как одна сторона кровли осуществляет большую нагрузку, чем другая.

Двухскатная ломаная конструкция крыши

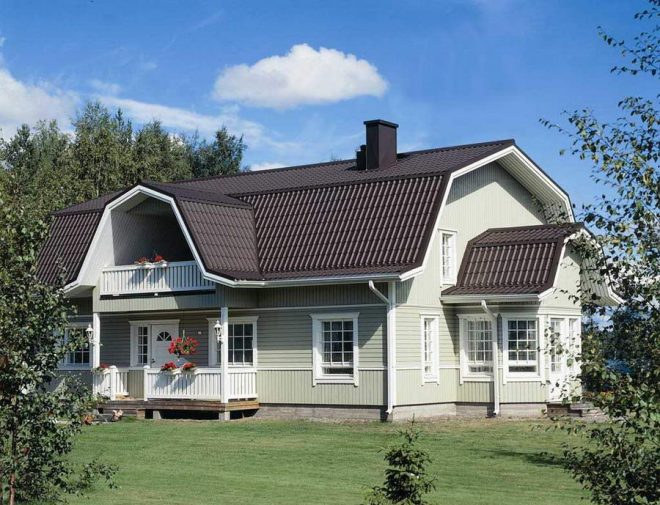

Ломаная конструкция с внутренним или внешним углом излома является наиболее сложным вариантом. Самостоятельное строительство такой крыши чрезвычайно сложно и требует профессионального расчёта всех параметров. Обусловлено это тем, что при проектировании ломаной кровли важно определить угол излома, нагрузку, параметры стропильной системы в месте искривления.

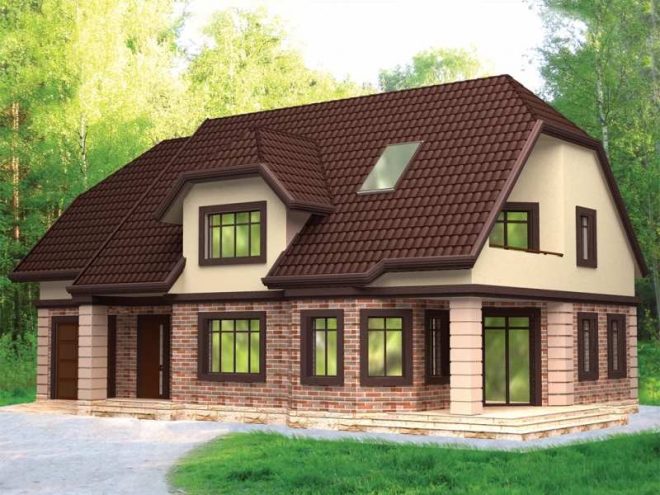

Крыша ломаной формы выглядит эффектно и подходит для деревянных или кирпичных домов

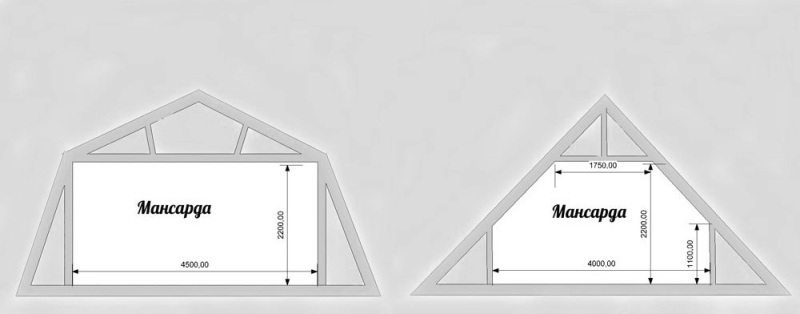

Кровля с внутренним или наружным изломом нуждается не только в точном расчёте наклона скатов, но и правильной эксплуатации. В зимний период на верхних скатах могут скапливаться большие объёмы снега, которые следует своевременно устранять. Ломаная крыша позволяет создать просторное помещение мансарды, что особенно актуально при внешнем изломе поверхности. В таком случае высота потолка мансарды довольно комфорта.

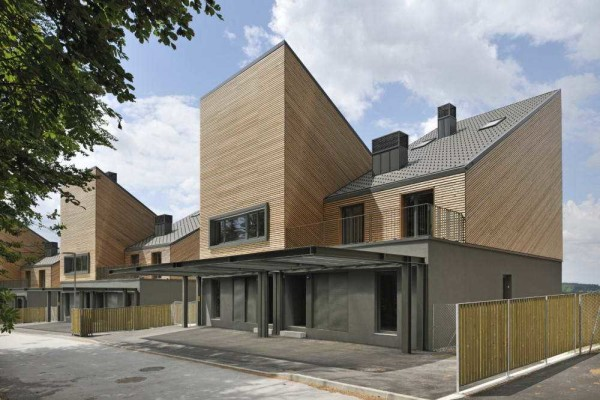

Фотогалерея: варианты двухскатных кровель

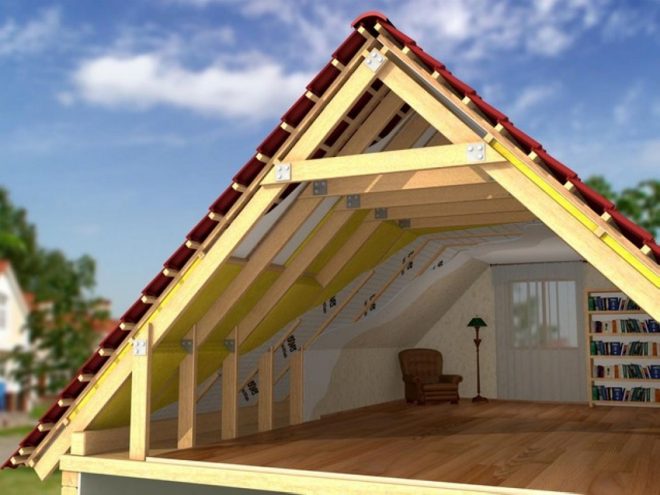

Двухскатная крыша в разрезе

В процессе проектирования создаётся чертёж конструкции кровли в разрезе. Это позволяет отобразить все особенности сооружения, указать внутренние элементы и их размеры.

Схема значительно упрощает строительство

Подробный чертёж значительно упрощает строительство, позволяет учесть все особенности сооружения. Проект крыши в разрезе предполагает чёткий контур, отображение как внешних, так и внутренних элементов.

Преимущества и недостатки двухскатных крыш

Двухскатные кровли симметричного типа являются простыми, практичными и удобными. Сравнение таких конструкций с другими вариантами позволяет определить плюсы и минусы двухскатных сооружений. Например, вальмовые или четырехскатные крыши позволяют получить просторное чердачное помещение, чем две симметричные наклонные плоскости. При этом проектирование многоскатных вариантов более трудоёмкое, чем создание простой симметричной конструкции.

Чем больше скатов, тем сложнее проектирование

Если сравнивать двухскатные кровли с иными видами крыш, то можно выделить следующие основные преимущества:

• простое проектирование и строительство;
• лёгкий уход, быстрый сход осадков;
• быстрый монтаж кровельного покрытия;
• минимальное количество стыков, рёбер и соединений;
• одинаковая нагрузка на несущие элементы здания.

Кровля с двумя скатами позволяет создать довольно просторное чердачное помещение, но при этом высота потолка в мансарде небольшая в области скатов. Поэтому для обустройства комфортного жилого пространства часто сооружают вальмовую кровлю. И также двухскатная конструкция требует правильного расчёта нагрузки на две основные стены, на которые опираются наклонные поверхности. Это позволяет избежать перекоса кровли симметричного типа.

Особенности конструктивных элементов

Двухскатная кровля не требует создания особенно сложных систем основания и других элементов. Для строительства надёжной и долговечной крыши достаточно учитывать особенности главных компонентов системы стропил и мауэрлата. Первое составляющее кровли включает в себя комплекс элементов, обеспечивающих прочность сооружения. Мауэрлат же представляет собой основание крыши, к которому присоединяются стропила, опираясь на стены.

Проект включает в себя чертежи, на которых отображены особенности соединения важных элементов

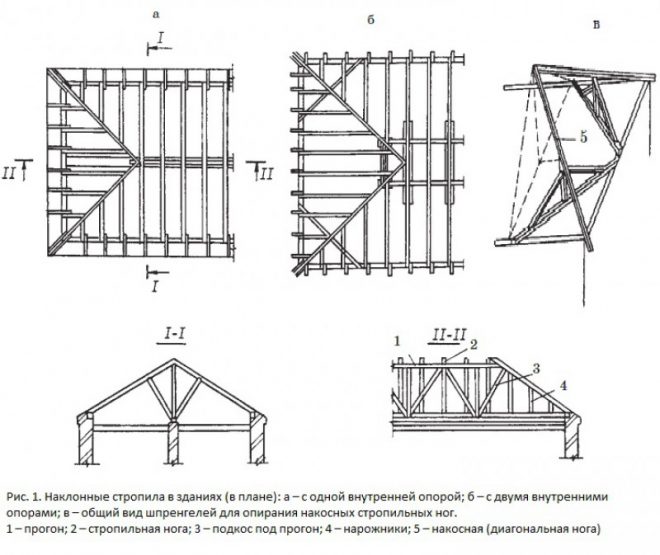

Варианты систем стропил

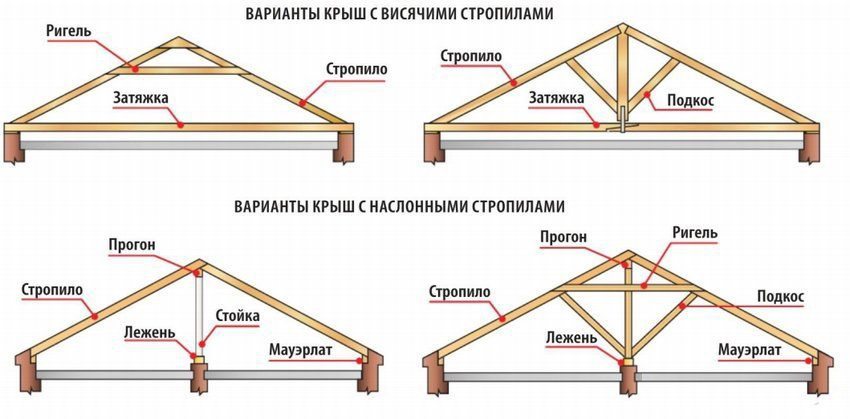

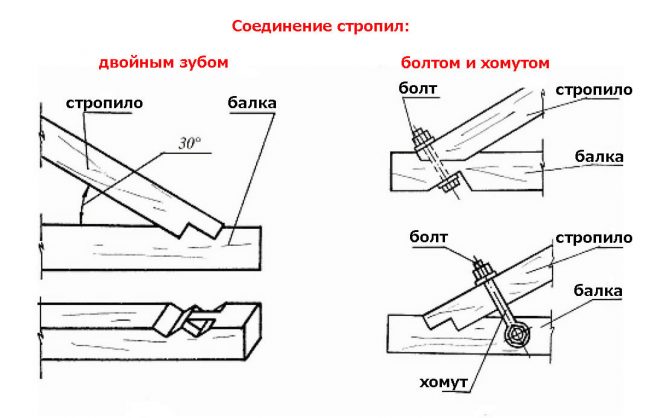

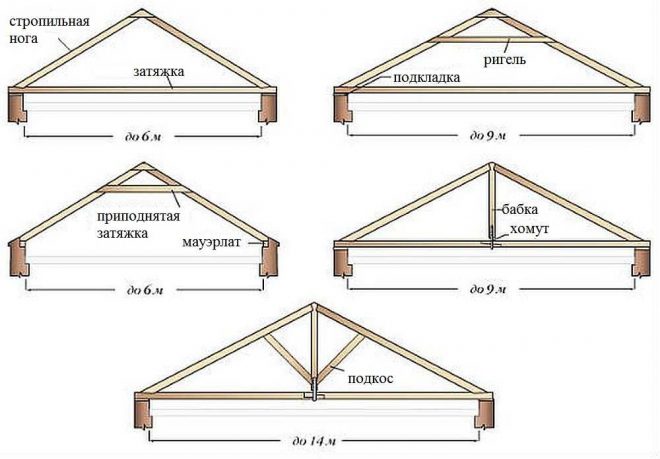

Системы стропил могут быть висячими и наслонными. Главное отличие этих видов заключается в методе крепления стропил к мауэрлату, а также в других особенностях. Висячие стропила крыши с двумя скатами опираются на боковые стены, создавая распирающее усилие. В результате этого повышенной нагрузке подвергаются опорные стены, а для устранения негативного воздействия стропильные ноги соединяют специальной затяжкой. Таким образом снижается нагрузка на несущие стены.

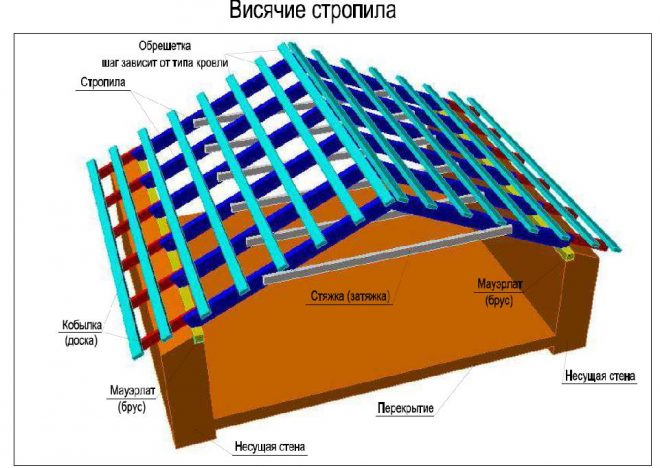

На схеме отображены основные элементы висячих стропил, которые обязательно сооружают при строительстве кровли

Обеспечить прочность висячей системы помогает дополнительная затяжка, оборудуемая сверху. При этом соблюдается расстояние от 50 см от ребра или конька двускатной кровли. Висячие системы оптимальны при расстоянии между наружными несущими стенам не более 10 м. В этом случае должна отсутствовать внутренняя несущая стена. Таким образом, висячие конструкции будут надёжными и обеспечат защиту дома.

Конструкция висячих стропил проста, но расчёт нагрузки на стены необходим

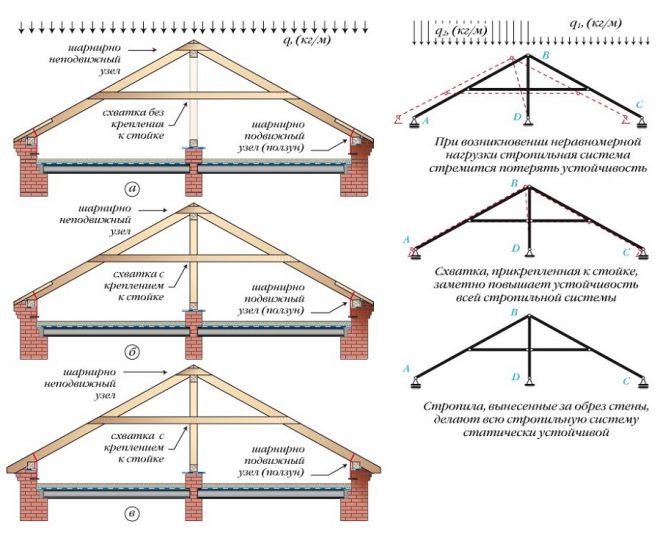

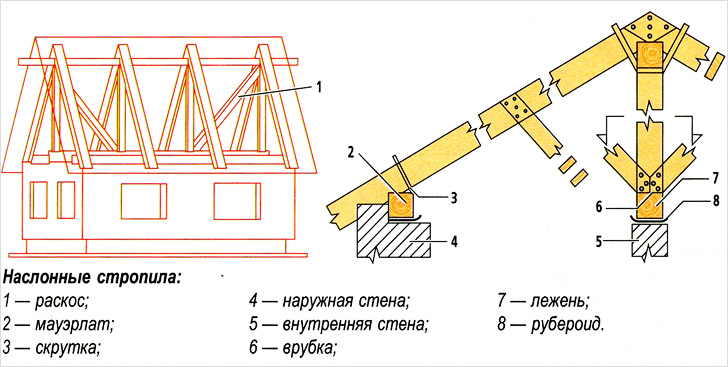

Наслонный вариант стропил создают тогда, когда между наружными стенами присутствует ещё одна несущая стена. В таком случае присутствует опорная балка, передающая вес кровли на несущие конструкции. Вместо внутренней стены могут присутствовать колонны. При этом разные виды стропил чередуют, то есть на колонны опираются наслонные элементы, а между несущими элементами монтируют висячие.

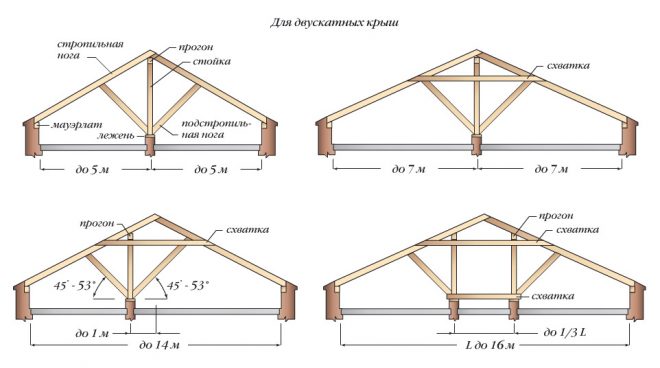

Чертёж позволяет определить особенности стропил для разных строений

Наслонные стропила опираются на коньковый брус и мауэрлат. При этом нагрузка распределяется не только на эти элементы, но и на внутренние несущие конструкции.

Основные этапы монтажа

Перед монтажом кровли осуществляется подготовка чертежей и проектной документации, которые используются при строительстве. На чертежах указывают размеры основных элементов, тип их соединения и другие важные моменты. Далее проводится комплекс работ, включающий в себя следующие основные этапы:

1. Сооружение мауэрлата на кирпичных стенах. Если стены из бруса, то роль мауэрлата выполняет верхний венец, надёжно зафиксированный. На этом этапе проводится гидроизоляция основания для кровли.
2. При монтаже висячих стропил их собирают заранее, а затем проводят монтаж крайних элементов и только после этого крепят промежуточные. Стропильные элементы фиксируют укосинами, которые после монтажа убирают.
3. После крепления стропильных ног фиксируют кобылки, затяжки и другие компоненты системы.
4. Монтаж обрешётки проводится после полной сборки стропил. Далее осуществляется укладка гидро- и пароизоляции, утеплителя, внешнего кровельного покрытия.

Видео: простая двухскатная крыша своими руками

Двухскатная крыша практична и может быть довольно эффектной формы, но её создание требует точного расчёта нагрузки. Именно от этого зависит долговечность и качество кровли, защищающей здание от климатических воздействий.

Виды двухскатных крыш + фото

При строительстве жилого дома мало кто применяет нестандартные инженерные ходы. Проверенные временем конструкции обеспечивают необходимую безопасность, поэтому они популярны и востребованы. В качестве примера одного такого элемента хотелось бы привести привычный двускатный каркас крыши. Он прост в исполнении, при этом подобная конструкция хорошо противостоит самым разным климатическим условиям. Уже не одно столетие подобная кровля демонстрирует достаточную устойчивость, при этом сегодня можно увидеть исполнение разных видов двускатных крыш. Неравные углы наклона, ломаные линии, наличие асимметрии – иногда подобные ходы – не желание хозяев выразить архитектурную особенность строения, а существующие эксплуатационные требования, которые необходимо соблюсти.

В данной статье более подробно расскажем о том, какими преимуществами обладает традиционная симметричная двускатная кровля, что такое двускатная крыша с фигурным эркером, для чего некоторые хозяева намеренно увеличивают длину стороны стандартного ската.

Особенности двускатной крыши

Что такое двускатная крыша? Это конструкция, при которой кровля формируется при помощи двух скатов, скрепленных между собой под определенным углом. Изменение градуса угла и помогает формировать разные виды кровли. На фото видно, какими разными могут быть описываемые конструкции. По сути, два ската сходиться между собой могут по-разному. В зависимости от того, как они это делают, кровельщики выделяют четыре вида двускатной крыши:

• Традиционный симметричный вариант.
• Сложная разноуровневая крыша.
• Ломаные скаты с преломлением посередине.
• Двускатная несимметричная крыша с коньком не по центру, а со значительным смещением.

Традиционный симметричный вариант

Обычная небольшая кровля со скатами, расположенными друг к другу симметрично под углом 30 или 60 градусов – традиционный вариант исполнения. Равнобедренный треугольник – проверенная веками конструкция, ее строение не отличается особой сложностью, поэтому и расчеты стропильной системы, ка правило, достаточно просты.

Чем хорош острый угол?

• Его скаты хорошо отводят любые атмосферные осадки.
• На подобной крыше не скапливается снег, поэтому отпадает необходимость проводить зимой очистительные работы.
• Покрывать такую крышу можно любым кровельным материалом.

Строители называют такую крышу «щипцовой». Недостаток у данного варианта исполнения кровли один – стандартное дизайнерское исполнение.

Традиционный вариант исполнения представлен несколькими модификациями. Название зависит от градуса угла между двумя стропилами.
