Виды мансардных окон

Виды мансардных окон: конструкции и механизмы открывания

Современный рынок предлагает покупателю огромное количество различных видов мансардных окон. Благодаря современным технологиям стало возможным остекление хоть целой крыши и создание действительно эксклюзивного интерьера и экстерьера. Различные по типу открывания мансардные окна помогут в этом.

Сейчас каждый сотрудник строительного магазина будет рад выполнить любое пожелание клиента, но лучше все-таки самому разбираться в различных видах мансардных окон, эти знания будут особенно полезны в случае частного строительства.

Виды мансардных окон

В зависимости от материала изготовления существуют следующие виды мансардных окон:

Конструкция мансардных окон разнообразна, поэтому данные изделия делятся на следующие виды:

Стандартные изделия. Такие окна исполнены в виде прямоугольников и квадратов. Этот вид самый распространенный. В конструкцию данных изделий входит: рама и створка, в некоторых случаях используют глухой стеклопакет. Последний вариант изготавливается только на заказ, а вариант со створками можно найти в любом специализированном магазине.

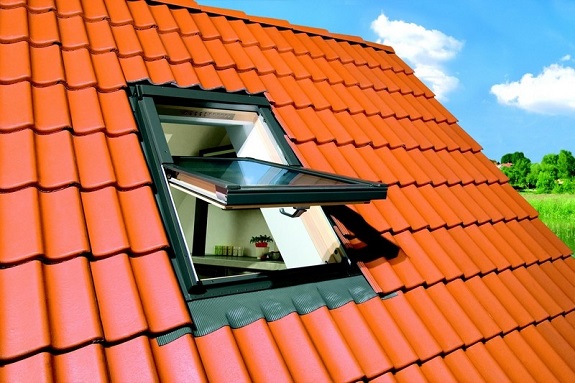

Стандартное мансардное окно

Надставки. В большинстве случаев подобное окно несет исключительно декоративную нагрузку. Чаще всего является не обязательным верхним элементом для наклонного окна. Изделие имеет округлую или треугольную форму.

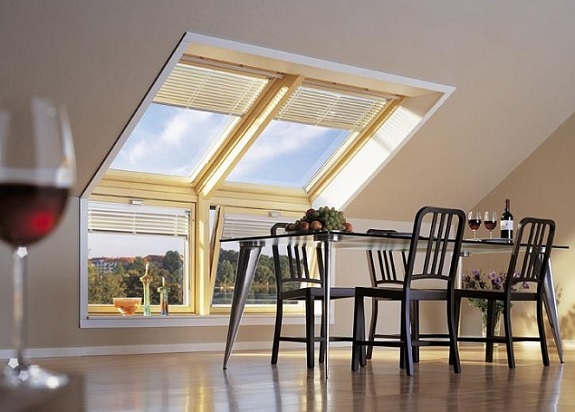

Балконные окна. Существует также вариант переднего и бокового остекления, одновременно с установкой стандартных окон на мансарде. Таким образом образуется некое подобие балкона. Еще один вариант данного типа изделий, который в закрытом положении соответствует наклону кровли, а после открывания верхний элемент отсоединяется от нижнего, а он в свою очередь движется наружу.

Перед покупкой мансардного окна, необходимо ознакомиться со стандартными размерами данных изделий. Ссылка http://vse-postroim-sami.ru/materials/windows-doors/4912_ustanovka-mansardnogo-okna-svoimi-rukami/ ведет к статье с массой полезной информации по установке мансардного окна. Если вас интересует, как утеплить мансарду, рекомендуем прочесть данную статью

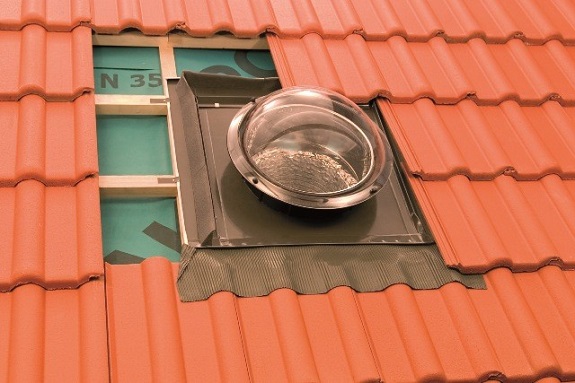

Световой тоннель. Это оригинальный вид окна, который не контактирует напрямую с комнатой. В этом случае от окна на скате крыши к комнате проложена специальная труба. В ее конце установлен плафон, который рассеивает поступивший солнечный свет, освещая помещение. Такой тип окон используется очень редко, но он отлично подойдет для обустройства чердака, где есть помещение без электрического освещения.

Дополнительный фрагмент под наклонным окном. Подобные изделия монтируются в одной плоскости с основной конструкцией. Данный элемент может потребоваться в том случае, если одно окно не может в полной мере осветить помещение, а возможности установить два окна, нет.

Карнизные окна. Этот вид окон для мансарды устанавливаются под основными конструкциями, но в вертикальной плоскости и имеют поворотный механизм открывания. Эти изделия необходимы в случаях, когда пристенок (часть стены под кровлей) слишком велик. Благодаря таким окнам люди могут насладиться пейзажем, как из привычного окна.

Карнизное мансардное окно

Типы мансардных окон

Типы мансардных окон по механизму открывания:

Боковой механизм. Самый просто тип окон, которые также называются мансардными люками.

Нижняя ось оборота. Как уже говорилось выше, в нижней части мансардного балкона имеется именно такой механизм, который позволяет открывать окно вперед.

Верхняя ось оборота. Данный механизм мансардных окон устанавливается ближе к верхней грани створчатого изделия, приблизительно на ? высоты.

Центральный механизм. Как это понятно из названия, данный механизм располагается в средней части створки. Данный тип мансардного окна очень распространен. Это объясняется тем, что такое окно можно проворачивать в обе стороны, а значит, что их просто мыть.

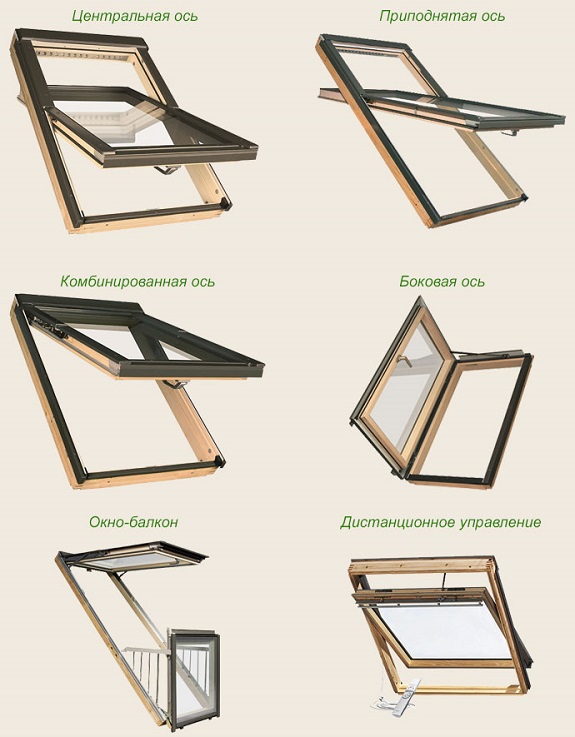

Типы мансардных окон по механизму открывания

Совмещенный механизм открывания. В данном случае применяется два механизма открывания – центральный и верхний. Первый позволяет полностью открывать створку в две стороны, а второй позволяет ставить створку на режим проветривания (окно открывается наружу не полностью, а на 45 градусов).

Дистанционный механизм. Подразумевает полуавтоматическую систему, которая контролируется пультом. В большинстве случаев данные системы используются в том случае, если окно установлено слишком высоко, и до него просто невозможно или довольно сложно дотянуться. В некоторых, более редких случаев решение установки этой, кстати говоря, достаточно дорогостоящей системы, принимается из соображений эстетики или дополнительного комфорта.

Мансардные окна также можно оснащать дополнительными аксессуарами, для более комфортного использования и усиления визуального эффекта.

Видео

Виды мансардных окон: типы открывания, конструкции

Компания FAKRO предлагает клиентам большой ассортимент мансардных окон. Вы с легкостью выберете подходящую модель, а также ознакомитесь с особенностями установки данных конструкций на кровлю мансарды. Ниже представлены популярные типы мансардных окон. Обратите внимание на то, что к данной продукции компании FAKRO вы можете приобрести дополнительные аксессуары на нашем сайте.

Данная модель является самой популярной для монтажа в крышу мансарды. Среднеповоротные окна обладают рядом преимуществ:

• в центральной части встроены фрикционные петли, благодаря которым створку можно вращать на 180° и оставлять в различных позициях наклона;
• легкий уход за внешней поверхностью стекла;
• универсальный способ установки – окна монтируются как на стропилах, так и на обрешетке;
• рекомендуемая высота установки окна – 130 см от пола, что обеспечивает больший угол рассеивания света и соответственно лучшее освещение помещения. Более того, данная высота окон безопасна, если в вашем доме дети.

Этот вид мансардных окон со среднеповоротным открыванием отличает то, что петли здесь смещены немного выше центральной оси. Такой способ размещения петель позволяет выпускать модели высотой свыше 2 метров, поэтому вам не потребуется приобретать и устанавливать несколько окон, объединяя их в вертикальные группы.

Благодаря стеклопакету больших размеров и тому, что окно монтируется на высоте 110 см от пола, поток света охватывает всю площадь мансарды, позволяя устанавливать данную модель там, где есть недостаток естественного освещения. Для удобного мытья стеклопакета створку можно фиксировать в положении наклона 160°.

Двустворчатые окна от компании FAKRO будут оригинально смотреться, обеспечивать панорамный обзор и превосходное освещение мансарды.

Данная конструкция объединяет в одном оконном коробе две створки. Нижняя створка располагается на высоте 70 см от пола, она неподвижна и ударостойка. Ось поворота верхней створки расположена выше центральной части, что позволяет свободно подходить к краю окна для обзора.

Такой способ размещения петель позволяет выпускать модели высотой свыше 2,5 м, поэтому вам не потребуется приобретать и устанавливать несколько окон, объединяя их в вертикальные группы.

Данный тип окна с комбинированной системой preSelect ® объединяет два способа открывания. При этом управление окна осуществляется при помощи одной ручки, а смена режимов открывания происходит при помощи переключателя, незаметного при закрытом окне.

• Среднеповоротный. Благодаря фрикционным петлям створка вращается на угол до 180°, что значительно облегчает уход за окном.
• Подвесной. Это способ позволяет открывать створки по верхней оси от 0 до 35°. Ручка переключения режимов для удобства находится внизу.

Сервисные окна обеспечивают возможность безопасного и беспрепятственного выхода на крышу для обслуживания и ремонта кровли, а также для аварийной эвакуации, что подтверждает заключение Всероссийского научно-исследовательского института Противопожарной обороны МЧС России.

Модели имеют следующие характеристики:

1. Эвакуационное. Створка откидывается от 0 до 40°, при необходимости выхода из помещения этот угол составит 68° (для этого необходимо будет нажать спусковые держатели).
2. Распашное. Амортизатор удерживает створку в открытом положении и предохраняет от случайного захлопывания. Окно открывается влево или вправо на угол до 90°,что позволяет легко и безопасно выходить на крышу.

Окно-балкон — оригинальное решение для вашей мансарды. Конструкция состоит из 2 створок, которые при полном открывании превращаются в полноценный балкон.

• высота нижней створки – 98 см, она открывается по нижним петлям, фиксируется в откидном положении вместе с боковыми ограждениями, образуя балкон;
• верхняя створка обладает комбинированным типом открывания: среднеповоротным (до 180°) и подвесным по верхней оси (до 45°).

Механизм открывания створок оборудован системой autoSelect, благодаря которому смена режима переключения «среднеповоротный-подвесной» происходит автоматически.

В закрытом состоянии боковые поручни окна-балкона находятся внутри окна и не заметны снаружи, сохраняя эстетику окна.

Данную модель можно установить только руками квалифицированных специалистов, сертифицированных компанией FAKRO.

Для максимального обзора окрестностей, доступа света и создания уникального интерьера в комплексе с мансардным окном можно установить карнизное. Система открывания в зависимости от модели может быть комбинированной, откидной или окно может быть неоткрывающимся.

Окно предназначено для выхода на крышу, может служить элементом аварийного выхода, что подтверждено заключением Всероссийского научно-исследовательского института противопожарной обороны МЧС России.

Термоизоляционные окна имеют боковой способ открывания (на угол до 90°) и предназначены для установки в жилых отапливаемых помещениях. Окно может иметь правое или левое открывание. Большие размеры позволяют легко и без риска выходить на крышу для ее обслуживания (ремонта кровли, очистки от снега или листьев).

Мансардные окна: их типы и особенности

Чердачные помещения можно превратить в жилые. Подобный шаг поможет полезную площадь. Обеспечить приток необходимого количества солнечного света помогают мансардные окна – специальные конструкции, учитывающие специфику расположения под крышей. Они могут быть большими, маленькими, фигурными.

Что это такое

Это проем, создаваемый в крыше или кровельном покрытии. Его можно расположить на самом верху или на стене чердака. Расположение и размер учитывает особенности климата.

Интересно! Отличительной чертой проемов этого типа является наличие угла наклона. Он составляет 45-70 градусов и зависит от проекта, целей установки и нюансов, которые имеет устройство.

Функции

Монтаж оконных конструкций на чердаке призван решать следующие задачи:

• обеспечение притока солнечного света;
• повышение декоративной привлекательности;
• устранение дыма;
• сохранение тепла;
• проветривание;
• снижение теплопотерь.

Также наличие в крыше оконного проема зрительно увеличивает пространство, повышает комфортность эксплуатации комнаты.

Виды и их характеристики

Прежде чем расположить окна на мансарде, рекомендуется подобрать разновидность проема. В большинстве случаев чердачные помещения имеют необычную форму. Именно поэтому монтаж источников натурального света требует повышенного внимания к деталям.

Оформление интерьера дает возможность поэкспериментировать, но для достижения положительного результата следует учитывать, что производители выпускают следующие виды блоков для мансард:

Также существует классический вариант, который позволяет монтировать окно в крыше мансарды для реализации проектов в дизайне и интерьере, которые не предполагают использования необычных решений или смелых идей.

«Скворечник»

Оно монтируется в вертикально расположенные стены.

Конструкция предполагает, что с ее помощью будут реализованы следующие функции:

• увеличивается полезная площадь;
• пространство рядом с оконным проемом ничем не затрагивается;
• проникает естественный свет.

Рекомендуется дополнительно во время установки использовать утеплитель. Такой вид можно использовать для организации источника естественной вентиляции.

Фасадные или карнизные

При выборе между фасадными или карнизными вариантами, нужно учитывать, какие цели требуется реализовать.

Если окна устанавливаются на фасадные соединения, помещение можно использовать, как объект индивидуальной застройки. Такие проемы объединяют в себе свойства обычных полноценных окон и отверстий для вентиляции на чердачных этажах. Фасадные конструкции являются удачным элементом дизайна внешней стороны дома, обеспечивают приток естественного освещения и чистого воздуха.

Карнизные — дополнительно способствуют лучшему оттоку воды, предотвращается засорение фасада, сохраняется его визуальная привлекательность.

Различия по принципу открывания

Установленное чердачное окно может открываться вверх, внутрь или на улицу, иметь фрамугу или форточку. Существуют несколько вариантов открывания, которые позволят реализовать дизайнерские задумки в полном объеме.

При желании в мансардной зоне можно оборудовать кухню или ванную. Удобство проживания комнате будет зависеть от правильного выбора изделий для установки, их вида, количества и места расположения.

Важно! Расположить оконные проемы можно горизонтально, вертикально, под углом. Необходимо уделить внимание способу открывания, чтобы створки не мешали и не отнимали пространство.

Различия по принципу открывания присутствуют, так как в самих оконных блоках для мансард имеются особенности.

Выделяют следующие варианты:

• среднеповоротные;
• распашные;
• туннельные;
• балконные.

Также разделение проходит по типу поворота:

• ось поворота может располагаться в центре;
• боковая ось – мансардный люк;
• приподнятая ось;
• ось расположена в нижней части, когда створки открываются вперед.

Способ открывания должен учитывать выбранный стиль в интерьере, размеры помещения.

Среднеповоротные

Конструкция является востребованной, так как помогает производить качественное проветривание, экономить пространство и выбирать вариант открытия.

Монтаж в крышу производится под любым углом в диапазоне 15-90 градусов. Непосредственное открывание производится в любом удобном положении до 180 градусов. Это помогает регулировать интенсивность потока воздуха, экономить тепло, получать достаточное количество естественного света.

Балконный тип

Подобный вид применяется для полного или частичного остекление мансарды, создания зимних садов или теплой летней террасы. Имеет две створки.

Особенность процесса открывания состоит в том, что верхнюю створку можно открыть отдельно от нижней, что удобно для обычного проветривания. Подобный тип позволяет экономить пространство, впускать много естественного света.

Туннельные

Они выбираются для установки, как в обычной мансарде, так и в помещении, над котором имеется небольшой чердак. Поступление естественного света производится с помощью специальных трубок – туннелей.

Рекомендуется установить на выходе особый тип плафона, который смог бы дополнительно рассеивать свет. Такой вариант следует устанавливать тем, кто придерживается стиля оформления хай-тек, лофт или минимализм.

Распашные

Такие оконные конструкции могут иметь, как прямоугольную или квадратную форму, что очень удобно, поскольку появляется возможность выбора оптимального варианта с учетом дизайна и интерьера. Состоят блоки из одной или двух створок, которые открываются наружу или внутрь.

Преимущества выбора состоят в том, что процесс проветривания интенсивный, приток естественного освещения большой. В теплое время года на мансардном этаже будет комфортно.

Преимущества и недостатки

Все виды мансардных окон имеют ряд достоинств и недостатков, которые рекомендуется учитывать в процессе выбора. Основные преимущества:

• способны выдержать сильную механическую нагрузку;
• в крышу можно вмонтировать несколько оконных блоков сразу;
• организация вентиляции;
• дополнительный источник света.

Разнообразие форм и размеров позволяет подобрать подходящий вариант.

Недостатки у конструкции также имеются, поэтому их необходимо знать:

• происходить быстрое загрязнение;
• требуется дополнительное утепление;
• нужно дополнительно защитить от негативного влияния жидкости;
• дорогая стоимость.

Для того чтобы сохранить мансардные окна чистыми, процесс уборки требуется проводить чаще – 2-3 раза в год.

Рекомендации по выбору

Выбирая мансардные окна размеры помещения должны быть учтены в первую очередь. Рекомендуется принять во внимание климатические условия региона. В районах с повышенной влажностью деревянные рамы будут быстрее приходить в негодность.

Основной материал будет деформироваться, что сократит срок эксплуатации, ремонтные работы потребуются уже через 2-3 года. Пластик требуется дополнительно утеплять в холодном климате, чтобы его не перекосило. Металлопластиковые конструкции идеально подойдут для влажного воздуха.

Рекомендуется обращать внимание на форму рамы – она должна подходить по стилю к основному дизайну внутри мансарды и фасаду дома. Перед покупкой нужно почитать отзывы тех, кто пользуется выбранным видом длительное время, чтобы учесть имеющиеся особенности и нюансы.

Учитывая особенности конструкций для чердачных помещений, можно подобрать оптимальный для себя вариант. Нужно помнить, что это особая площадь, которая располагается на верхнем этаже, непосредственно под крышей, поэтому монтаж производится в кровлю. Это указывает на необходимость выбора рам повышенной прочности.

Мансардные окна: виды, типы

Виды мансардных окон

По конструктивным особенностям:

• надставки. Как правило, это верхний дополнительный элемент окна, создающий декоративное сочетание оконной конструкции. Может быть полукруглым, треугольным.
• балконные окна. Совместно с мансардным остеклением создают переднее (иногда и боковое) остекление пространства с возможностью выхода как на балкон. Также есть вид конструкции, когда в закрытом состоянии окна повторяют уклон крыши, а в открытом верхняя часть отрывается наверх от низа, а нижняя часть открывается вперед от верха.
• световой туннель. Это вид мансардного окна, у которого нет прямого контакта с помещением. Поэтому от окна идет светоотражающий туннель (труба) в комнату, а в комнате устанавливается плафон, равномерно рассеивающий свет. Например, такой туннель можно сделать, если у вас не мансарда, а чердак, под которым есть неосвещённое пространство в помещении, но нет искусственного освещения.
• дополнительный нижний оконный элемент под мансардным окном (устанавливается в одной плоскости). Он устанавливается тогда, когда высоты кровли не хватает на 2 вертикальных окна, а одно окно не даёт достаточного освещения.
• карнизные окна. Они устанавливаются под мансардными окнами, но вертикально (также имеют поворотное открывание). Их наличие обусловлено высоким пристенком под крышей (стена). Благодаря такой конструкции человек может смотреть на окружающий пейзаж, как в обычное окно.

Типы мансардных окон

По способу открывания:

• центральная ось поворота створки. Популяризация таких окон очень велика (в основном, благодаря тому, что их можно прокручивать в обе стороны и удобно мыть).
• приподнятая ось поворота. Она устанавливается ближе к верхней границе окна (3/4 высоты).
• комбинированная ось поворота (верхняя и центральная). Верхняя ось позволяет открывать окно исключительно наружу, но до угла 45 градусов. А центральная ось позволяет поворачивать окна для удобной чистки.
• боковая ось поворота. Такие окна также называют мансардными люками.
• в балконных окнах, о которых писалось выше, нижнее окно имеет нижнюю ось поворота , благодаря чему открывается вперёд.
• открывание с помощью пульта дистанционного управления (пульт ДУ). Как правило, такие окна нуждаются в дистанционном открывании, если высота мансарды и ее крыши довольно большая, и так просто до окна не дотянуться. Либо же просто с эстетической точки зрения и дополнительного личного комфорта.

Также есть системы автоматического открывания и закрывания окон, реагирующие на дождь, дым. Их можно настраивать на определённые время.
