Дымоход для газового котла

Как правильно делается дымоход для газового котла

Любой источник тепла, сжигающий топливо, выделяет побочный продукт – токсичные отработанные газы. Соответственно, установка теплогенератора в частном доме или квартире подразумевает устройство дымоходной трубы, отводящей вредные газы на улицу. По трудозатратам и цене указанные работы составляют немалую долю всего монтажа. Мы решили выделить данный этап и конкретно пояснить, как правильно сделать недорогой дымоход для газового котла. Не обойдем вниманием и другие виды отопительных агрегатов.

Варианты газоходов для загородного дома

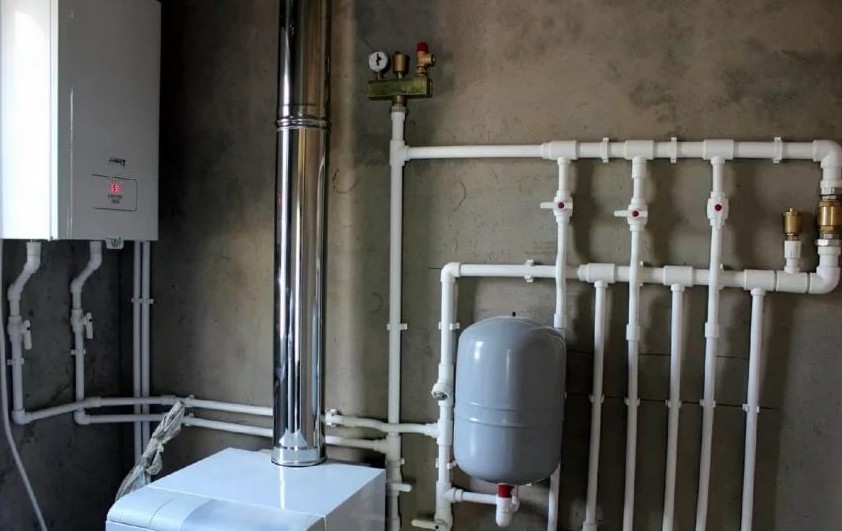

Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:

трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
канал из железных или асбестоцементных труб, защищенный теплоизоляцией;

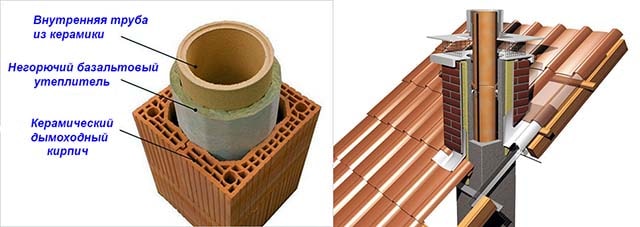

керамические утепленные системы типа Schiedel;
кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
то же, с внутренним полимерным рукавом типа FuranFlex.

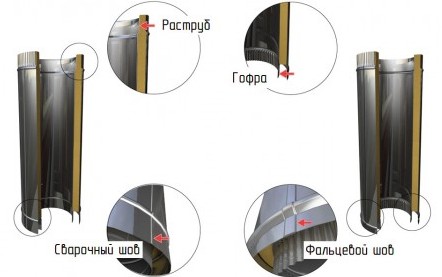

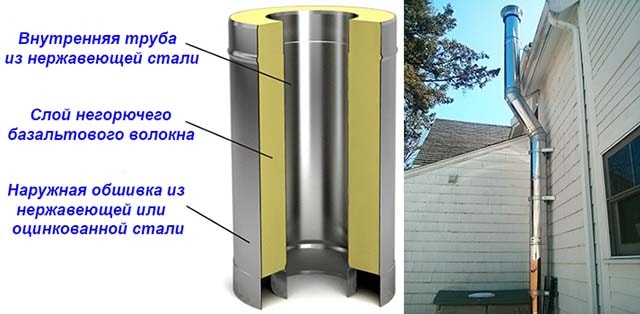

Устройство трехслойного сэндвича для дымоудаления

Примечание. Газовые котлы с закрытой камерой сгорания (иначе – наддувные или турбированные) следует оснащать коаксиальными дымоходами. По факту это двустенная металлическая труба, способная одновременно всасывать воздух на горение с улицы и выбрасывать наружу дым.

Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:

Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.

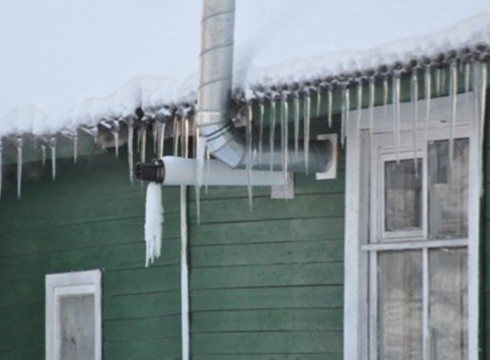

По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.

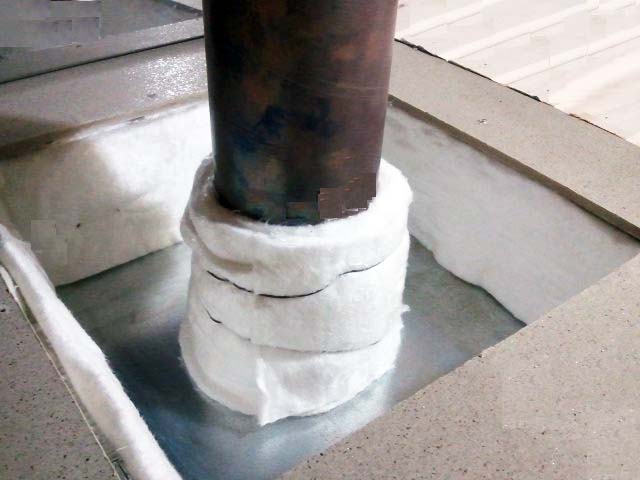

Обычная железная труба, утепленная негорючей каолиновой ватой

Для справки. Снаружи на стыках одностенных металлических дымоотводов образуются некрасивые грязные потеки.

Основные требования к дымоходу для газового котла: нормы и правила

Установка котельного оборудования и его эффективная работа невозможна без наличия дымохода.

Правильный выбор материалов, соблюдение норм при подключении – залог вашей безопасности.

Газовые службы строго контролируют процесс введения в эксплуатацию, могут оштрафовать нарушителей или в принудительном порядке отключить пользователя от газоснабжения.

Требования к материалу

Основные требования, предъявляемые к материалам:

огнеупорность;
антикоррозийные свойства;
стойкость к воздействию кислоты, образующейся в результате взаимодействия конденсата с продуктами горения;
продолжительный срок использования.

Кирпичный дымоход. Имеет низкую тягу и склонен к быстрому разрушению за счет образования обильного конденсата на поверхности, который холодное время года превращается в ледяную корку. Идеален только для каминов или как своеобразный чехол для дымоотвода из нержавейки.

Из нержавеющей стали. Имеет массу преимуществ, что делает его одним из первых по популярности среди своих собратьев. Обладает хорошей тягой, огнеупорностью и антикоррозийностью, большим сроком службы (особенно двухконтурные модели). Модульный способ сборки позволяет создавать стальные дымоходы разных конфигураций и доступен даже непрофессионалу. Совместим с высокомощными котлами. Прослужит вам 15 лет.

Срок службы – максимум 5 лет.

Керамический дымоотвод. Внешне такой же массивный, как и кирпичный. Вариант установки- только строго вертикальный. Австрийские производители разработали модели керамических дымоходов с внешним контуром не только из керамики, но и из металла. Они гораздо легче, но при их монтаже нужно рассчитывать нагрузки на фундамент и стены. Гарантия до 30 лет.

Трубы из асбестоцемента. Небольшой срок службы (5 лет), сложность установки, неэкологичность. Даже низкая цена материала не может служить весомой причиной для выбора в пользу такого дымоотвода. От перегрева трубу может просто разорвать. Как вариант для нерегулярного использования на даче подойдет.

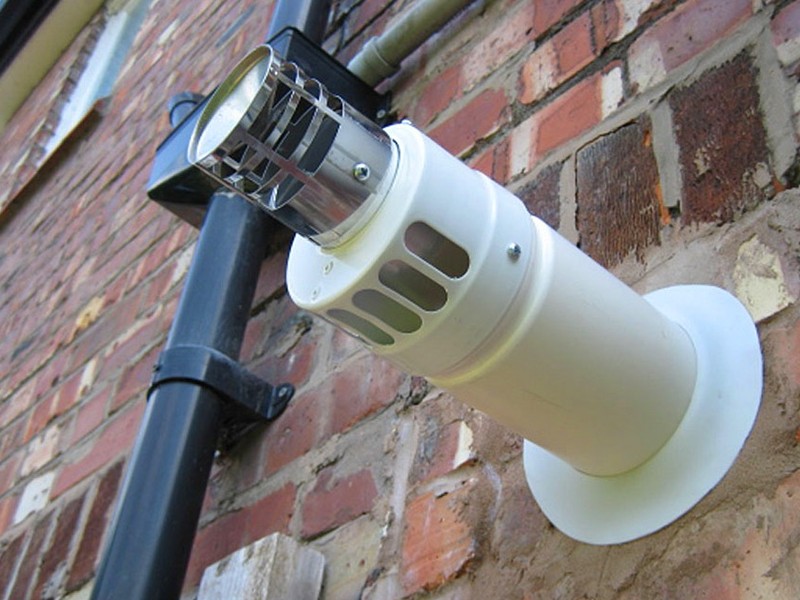

Коаксиальные — изготовлены из алюминия в виде двух сэндвич труб с разными диаметрами, расположенных одна в другой. Внешняя предназначена для подвода воздуха, а внутренняя – для выведения продуктов сгорания. Конструкция сборная. Расположение чаще всего горизонтальное.

Преимущества коаксиального дымохода:

Безопасность
Повышенный КПД отопительной системы
Экологичность

Установка кондиционера своими руками и правила его использования, подробности здесь.

Элементы дымохода

Вне зависимости от материала в конструкцию входят следующие элементы:

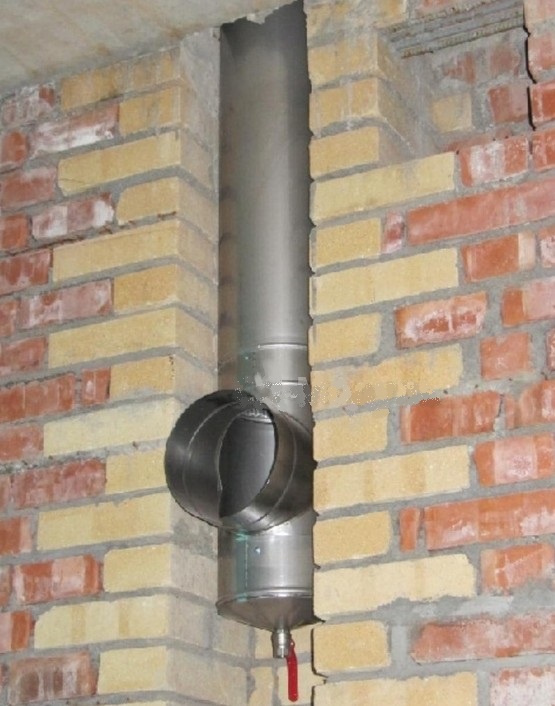

Тройник с ревизией — снизу тройника установлен штуцер для конденсата
Переходник для соединения патрубка газового котла и дымоотвода
Крепления — кронштейны и хомуты
Наконечник в форме конуса
Отводы — устанавливаются не далее 2 метров от начала, иначе снижается тяга котла;
Проходной патрубок
Телескопические трубы

Читать еще: Всё о камнеломке

Требования к размерам

Дымовой канал не должен содержать уступов и располагаться строго вертикально. При зауженном сечении происходит значительное уменьшение тяги, а при использовании труб с большим диаметром – возможно задувание в камеру котла, с его последующим затуханием.
Площадь сечения дымоотводной трубы не должна быть меньшего размера, чем площадь патрубка, с помощью которого дымоход соединяется с котлом.

Как рассчитать диаметр дымохода

Ключевые параметры — площадь поперечного сечения (выходное отверстие F см2).

K — коэффициент, высчитанный эмпирическим путем (0,02—0,03);

Q — показатель производительности газового прибора (указано в технических характеристиках котла);

Н — высота дымохода.

Полученное число корректируется строительными нормами и правилами.

Например, если используется кирпич, то сечение — 0,5 х 0,5 материала.
При асбестоцементе — диаметр не меньше 10 см.

Диаметр круглого дымоотвода при мощности котла в 24 кВт должен быть 120 мм, 30 кВт – 130 мм, 45 кВт – 170 мм, 55кВт – 190 мм, 80 кВт – 220 мм и 100 кВт – 230 мм.
Минимальное сечение прямоугольных каналов зависит от тепловой мощности котла:

До 3,5 кВт — 14 на 14 см.
3,5 до 5,2 кВт — 14 на 20 см.
От 5,2 до 7,3 кВт — 14 на 27 см.

Правила устройства для котлов с естественным отводом продуктов сгорания

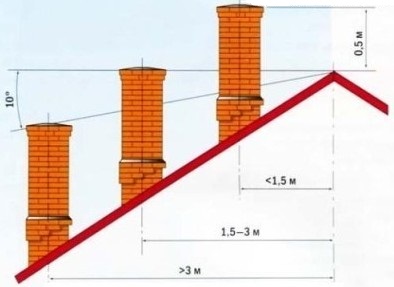

- Дымоотводная труба обязана располагаться над коньком кровли, выше его минимум на 0,5 метра, при условии, что ее ось находится близко к коньку или парапету (менее чем 1 м и не более чем на 1,5 м).
- Если труба расположена дальше от конька (от 1,5 м до 3 м), то ее высота должна быть вровень с коньком.
- При расположении дымохода на расстоянии более 3 м, его высота обязана не превышать границу линии, проложенной вниз от конька под углом в 10°к горизонтали.
- При наличии плоской крыши, высота вашего дымоотвода также должна иметь минимальную границу – в 0,5 м, а в случае с совмещенной кровлей – в 2 м.

Систему для выброса продуктов горения необходимо закреплять к стене с промежутком не более чем через 2,5 метра, на участках с уклоном – каждые 1,5 метра.
Хомут необходимо использовать на всяком соединительном участке утепленного дымохода.
Колено дымохода должно иметь угол уклона не менее 15 °и не более 90° (допускается не более трех поворотных колен в системе). Следующий за поворотом вертикальный участок обязан быть четко зафиксирован креплением. Запрещается нагружать наклонные участки трубы или ее отводы.

Обязательно оснащение дымохода конденсатоотводом, который должен быть доступен для обслуживания.
Дымоход необходимо изолировать от легковоспламеняющихся материалов с помощью кирпичной кладки или асбокартона. Расстояние от соединительной трубы до легковоспламеняющихся поверхностей должно составлять не менее 25 см, а если нанесен слой защиты – от 10 до 5 см.
Стабильную тягу можно обеспечить, если возвести трубу выше зоны ветрового подпора.

Системы дымоотвода, возведенные внутри здания необязательно дополнительно утеплять, но позаботиться о герметичности и о системе вентиляции – необходимо. Ядовитый дым запросто просочиться даже сквозь кирпичную кладку защитного кожуха.
Участки, располагающиеся снаружи сооружения, утепляют. При отсутствии теплоизоляции газы быстро охлаждаются, тяга снижается, мощность котла падает. На стенках образуется конденсат.

Собираем осушитель воздуха своими руками: схема и принцип работы.

Если воздух в комнате у ребенка слишком сухой, стоит задуматься о покупке увлажнителя.

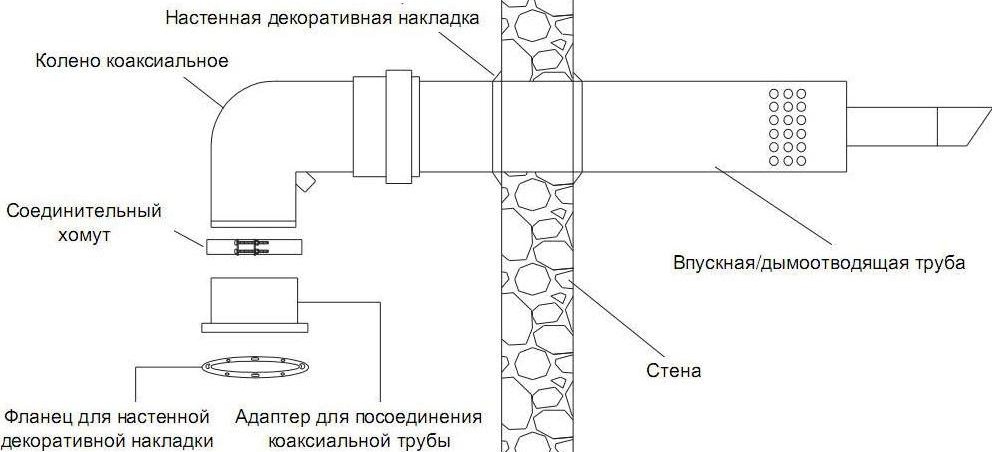

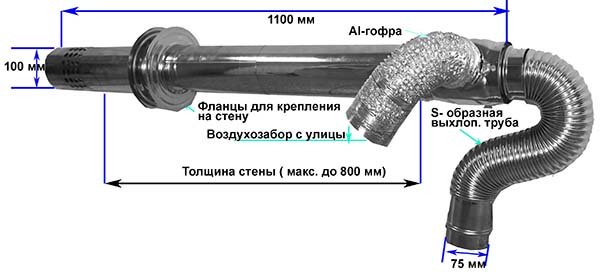

Требования к установке коаксиальных дымоходов

Осуществляя монтаж дымового канала таких котлов необходимо иметь ввиду, что:

При длине коаксиальной трубы не более 1 метра требуется установить сужающуюся диафрагму на воздуховод. Мощность вентилятора в дымоходе рассчитана на определенную длину трубы и, если она меньше – будет потеря тяги со всеми вытекающими последствиями.
Труба располагается в горизонтальной плоскости, но все равно должна иметь уклон по 1 см на каждый метр общей длины и не больше двух колен.
Оголовок трубы может выступать наружу не более чем на длину ее наконечника – для защиты от обмерзания, и не ниже 2 метров от поверхности земли.

О чем говорят СНиПы

Устройство дымопроводов для газовых котлов регулируется СНиП 2.04.05-91, а также ДБН В.2.5-20-2001

Один котел – один дымоход. Запрещено совмещение, установка тройников и т.д.
Продукты сгорания необходимо периодически вычищать, для этого оборудуются карманы с глубиной в 250 мм.
Высота трубы не менее 5 метров.
Возвышение труб над кровлей должно быть устроено с учетом п.3.73. из СНиП 2.04.05-91.
Диаметр дымоотводной трубы должен быть не меньше диаметра выхода трубы самого котла.
Проверка и чистка системы осуществляется ежегодно перед отопительным сезоном.

О том, как правильно выбрать и смонтировать дымоход смотрите видео:

Дымоходы для газовых котлов – основные виды, особенности установки и требования к подбору материалов (90 фото)

При установке газовых котлов в частных домах, обязательно нужно учитывать нормы из двух нормативных документов СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Это требование придумано не просто так, а для того, чтобы максимально обезопасить жителей этого же самого дома. И вне зависимости от того хочет ли этого владелец своего помещения, нормы должны быть выполнены.

Не раз мы видели фото дымоходов для газовых котлов и приблизительно понимали как они устроены и казалось бы, воплотить в жизнь подобное будет не сложно.

Но это не так, существует множество норм, которые прописаны в этих же актах и их нужно не только соблюдать, но и ответственно отнестись к этой работе, чтобы в дальнейшем не пришлось переделывать. В этой статье мы расскажем как выполнить процедуру правильно.

Требования к дымоходам

Как уже говорилось, важно соблюдать требования. Разумеется, придётся обязательно прочитать нормативные документы, но мы хотим в первую очередь обратить внимание на самые ключевые моменты:

требования к диаметру дымохода;
вертикальность проёма;
ровность и прямота;
наличие зонтика на верхушке;
наличие сборника конденсата.

Диаметр дымохода для котла должен быть не меньше диаметра выходного патрубка. Никаких погрешностей не допускается. Этот самый диаметр в актах прописывается как сечение. Больше — можно, но меньше не допускается.

Читать еще: Долихос уход и применение в ландшафтном дизайне

Проём, собственно сам дымоход, должен быть вертикальным. Таким образом, это не позволяет выхлопам задерживаться в проёме и немедленно выходить на свежий воздух. Помогает избавиться от затхлости воздуха, которая забивает проём и мешает газам рассосаться. В актах прописана небольшая позволительная погрешность в 30°.

Кроме этого, дымоход должен быть идеально ровным. Если он кривой, это мешает выхлопам сразу поступать в атмосферу, что недопустимо. В противном случае будет не только собираться конденсат, но и сама конструкция со временем просто лопнет.

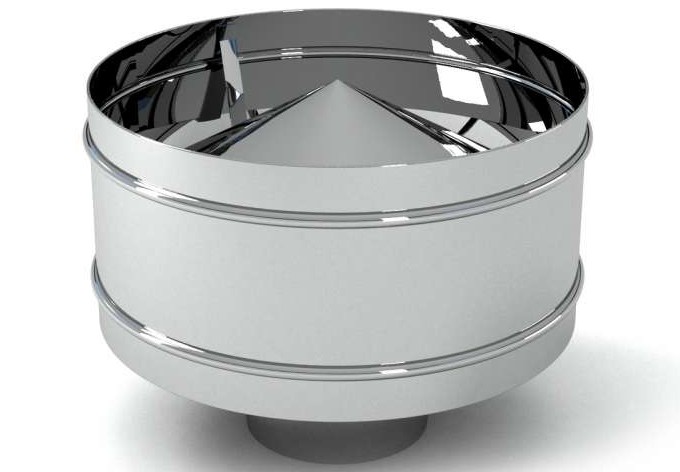

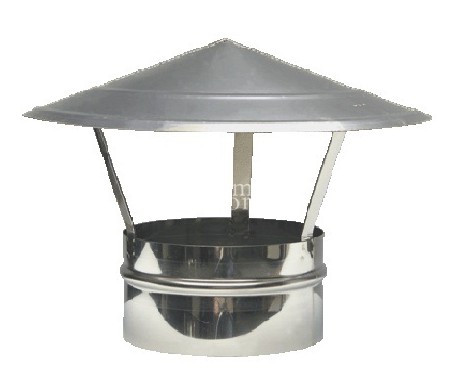

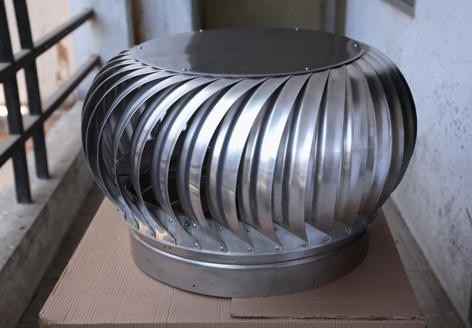

Из пожеланий можно отметить наличие зонтика на верхушке дымохода. Это не требование, а рекомендация, которая часто берётся во внимание. Позволяет уменьшить количество осадков, ведь попадание в проём снега или дождя может разрушить проём.

Кроме этого, нередко туда падают птицы и мусор, что в итоге обязывает владельца помещения постоянно прочищать дымоход.

Также рекомендуется разместить сборник конденсата, лишнюю влагу лучше не допускать. Вода разрушает любую конструкцию — кирпич трескается, а металл ржавеет. Чтобы избавить от лишних проблем в будущем, лучше изначально позаботиться о конденсатосборнике.

Устройство труб и конструкции котлов

Конструкцию котлов разделяют по типу горелок, которые бывают всего двух видов:

открытые;
турбированные.

В случае открытых горелок воздух забирается из помещения, после чего происходит зажигание. Их нередко называют атмосферные по типу работы, в современных источниках часто прописываются именно таким названием.

Есть также закрытые горелки, где поступающий воздух выводится отдельно от источника зажигания. В этом случае понадобится коаксиальный дымоход для газового котла, который предусматривает вывод израсходованного для нужных целей воздуха. Такие дымоходы представляют собой две трубы — одна запускает свежий воздух, другая выводит отработанный.

Материалы для изготовления дымохода

Установка дымохода своими руками невозможна без выбора материалов. Как правило, это не является огромной проблемой, если разбираться в котлах и знать это самое взаимодействие котла с дымоходом.

Сегодня выделяют три типа материалов, которые используются при строительстве дымоходов:

кирпич;
нержавеющая сталь;
керамика.

Установка кирпичного дымохода — довольно трудоёмкий процесс и невозможен, если дом уже построен. Поскольку кирпич сам по себе тяжёлый, такая конструкция может дополнительно прибавить помещению немало веса, что в итоге отразится на прочности фундамента, а затем и вовсе выльется в разрушении дома. Этот способ стар, но когда-то был очень актуален, чаще всего используется при постройке небольших дачных домиков.

Дымоходы из нержавеющей стали или керамики — современные варианты, которые дороговаты, но надёжные. Дело в том, что даже имея сборник конденсата, лишняя влага в любом случае будет накапливаться.

Сборник помогает лишь минимизировать его накопление. Кирпич не выдерживает накопление влаги, в то время как керамика и нержавейка неплохо с этим справляются. Правда как правильно сделать дымоход из таких материалов — сложный вопрос, его редко кто-то делает самостоятельно.

Газовые дымоходы в частном доме

В каждом доме на территории нашей необъятной страны есть какая-нибудь система отопления. Без нее в нашем климате никак не обойтись. Некоторым повезло больше – их населенные пункты газифицированы, некоторым повезло меньше и кроме как отопительных печей на твердом топливе никаких других систем отопления не сделать. Несмотря на различия, у всех этих систем есть одна общая конструктивная деталь – это дымоход.

Краткое содержание статьи:

В зависимости от вида сжигаемого топлива различаются и устройства дымоходов. Наш сегодняшний обзор для тех, кому повезло и на территории их населенного пункта есть газ. Объектом нашего внимания будут дымоходы газовых котлов в частном доме.

Газовые дымоходы в частном доме так же могут различаться по конструкции, которая зависит от разновидности котла в частном доме, из чего построен дом и каков бюджет хозяина на строительство дымохода.

Как сделать дымоход в частном доме

Казалось бы, что дымоход для котла довольно простая штука, но не надо поддаваться этому заблуждению. Дымоходы газовых котлов в частном доме довольно сложное инженерное сооружение. Многие задаются вопросом: «Можно ли сделать дымоход в доме своими руками?» Да, вполне. Сейчас существует множество технологий, позволяющих это сделать самостоятельно. Так как довольно большое количество домохозяйств построены из дерева – это и традиционные русские срубы, и пришедшие из-за рубежа модные щитовые домики, и дома из клеенного бруса, то первым делом мы рассмотрим вопрос о том – как сделать дымоход в деревянном доме.

При выборе материала и технологии необходимо первым делом учесть, что дымоход в доме, особенно деревянном, должен быть пожаробезопасным.

Наиболее традиционный дымоход в частном доме из дерева – конечно, кирпичный.

Кирпичный дымоход в деревянном доме

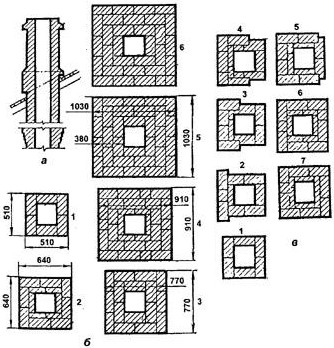

Прежде всего, перед тем как начать делать кирпичный дымоход для котла в частном доме нужно учесть следующие факторы:

Традиционный кирпичный дымоход подойдет не к каждому котлу. К котлу с герметичной камерой сгорания его без усложнения конструкции сделать не удастся.
Кирпичный дымоотвод имеет большую массу и для его возведения необходим серьезный фундамент.
Температура выходящих газов у газовых котлов несколько ниже, чем у котлов на твердом топливе, что приводит к увеличению вероятности конденсирования влаги в дымоходе. Для устранения этого эффекта потребуется дополнительное утепление дымохода минеральной ватой.
Кирпичная конструкция имеет не идеальную внутреннюю поверхность, что способствует повышенному осаждению сажи на стенках. Избежать этой напасти помогает гильзование либо асбоцементной трубой (что становится возможным благодаря пониженной температуре выходящих газов), либо трубой из нержавеющей стали с толщиной стенки от 0.5 миллиметра.

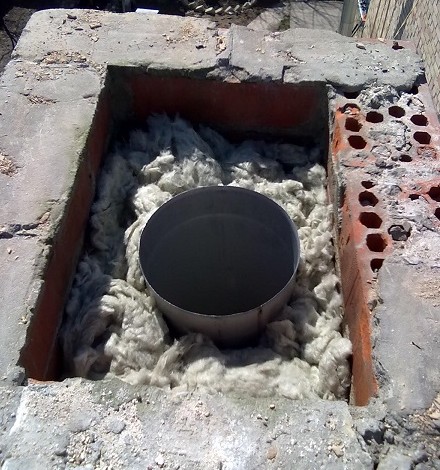

При постройке гильзованного дымохода желательно гильзу снаружи сразу утеплить негорючей минеральной ватой и затем уже обкладывать кирпичом. Таким образом, возможно, практически избежать эффекта конденсации влаги.

Минимальная толщина дымохода регламентируется в 12 сантиметров. Запомнить это не сложно, т.к. это ширина стандартного кирпича. Таким образом, минимальная толщина дымохода равняется половине кирпича.
При переходе перекрытий необходимо делать «распушку», а при выходе на кровлю – делается «выдра». Рисунок порядовки предоставлен ниже:

Читать еще: Дизайн углового шкафа в спальне

Правильно сделанный кирпичный дымоход прослужит долго, поэтому, если конструкция котла позволяет его сделать и вас не пугает трудоемкость процесса – лучше всего остановиться именно на этой конструкции. На самом деле, для котлов с герметичной камерой сгорания кирпичный дымоход можно приспособить. Просто необходимо делать не один канал, а два.

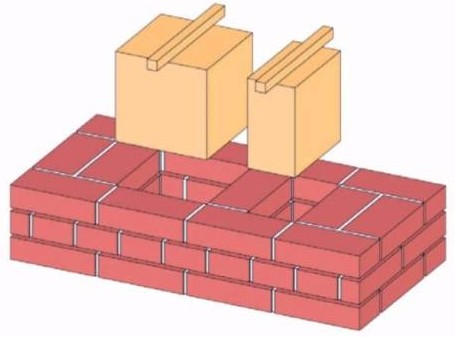

Один канал будет служить для отвода газов, а второй для подачи в камеру сгорания воздуха для обеспечения процесса горения. По такому принципу устроен коаксиальный дымоход, получающий в последнее время все большее распространение.

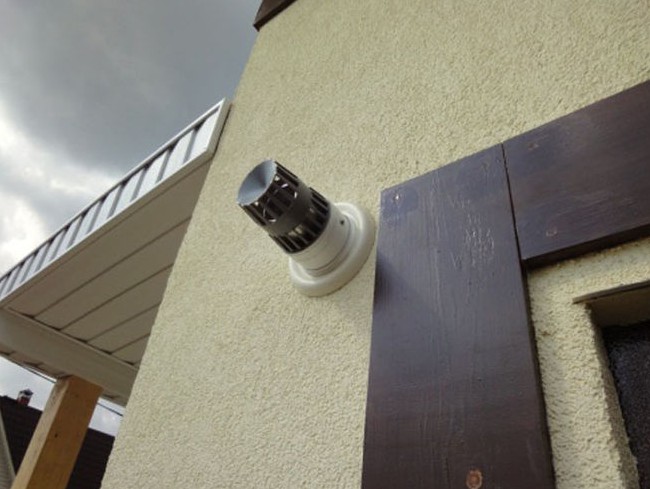

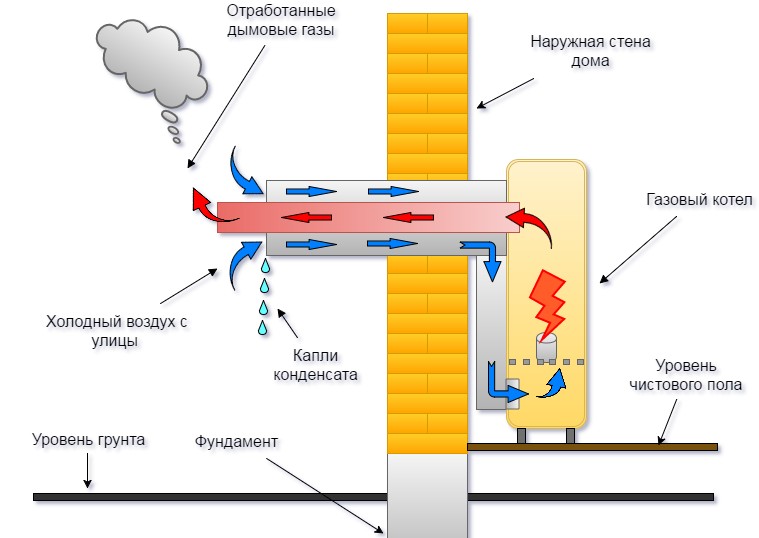

Коаксиальный дымоход для газового котла в частном доме

Для домов, находящихся в климатической зоне без сильных морозов это, пожалуй, лучшее решение для котла в частном доме. Коаксиальный дымоход устроен довольно просто – это две трубы различного диаметра, вставленные одна в другую. По внутренней трубе выходят горячие продукты горения, а по внешней трубе подается воздух в камеру сгорания котла.

При этом, внешняя труба с ее воздушным зазором, является теплоизоляцией. Монтируется такой дымоход в стену дома.

Коаксиальный дымоход хорошо смотрится на фасаде дома. Единственным его недостатком является замерзание конденсата в морозы, что ведет к закупориванию дымоотвода и соответственно к срабатыванию автоматики котла, отключающей его. Поэтому, если вы все же решили ставить такой дымоход в климатической зоне с суровой зимой – обращайте внимание на его состояние в морозы, не обмерзает ли он.

Но мы настоятельно не рекомендуем его использовать в таких условиях. Дымоход такого типа идеален на широте Краснодара, Сочи. В этих широтах вероятность суровых зим не высока и поэтому использование коаксиального варианта будет здесь оправданным. Коаксиальные можно устанавливать как в деревянных домах, так и в кирпичных. При установке в деревянном доме, несмотря на то, что дымоотвод сам по себе является теплоизолированным, все же необходимо выводить его через дополнительный теплоизоляционный узел, так называемую разделку.

Вполне возможен такой дымоход в многоквартирном доме. При его монтаже необходимо учитывать, что выходящие газы все же довольно горячие, поэтому убедитесь, что он расположен в отдалении лоджий и балконов. Так же учтите, что выделяемый газ токсичен, поэтому озаботьтесь и тем, чтобы он не попадал в открытую форточку соседей.

Сэндвич газовые дымоходы в частном доме

И все же, наиболее доступным и наиболее универсальным способом сделать дымоход в доме своими руками– это использование сэндвич труб.

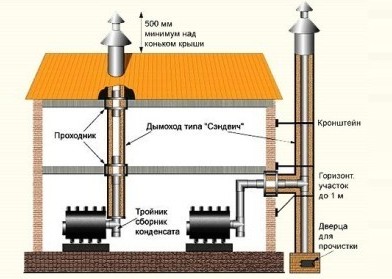

Устройство дымохода в доме из сэндвич труб для газовых котлов ничем не отличается от дымохода для печей на твердом топливе. Приступая к строительству необходимо определиться с его расположением. Оно может быть внешним – по фасаду дома и внутренним.
И тот и другой способ вполне применим для обеспечения функционирования газовых котлов. Необходимо помнить, что продукты сгорания газа в котле имеют пониженную температуру относительно температуры сгорания твердого топлива, поэтому, вы должны помнить, что для обеспечения тяги вам придется делать дымоход высотой не менее 5 метров, вполне возможно, что при устройстве внешнего дымохода понадобятся и дополнительные приспособления для улучшения тяги. Например, дефлектор или турбинка.

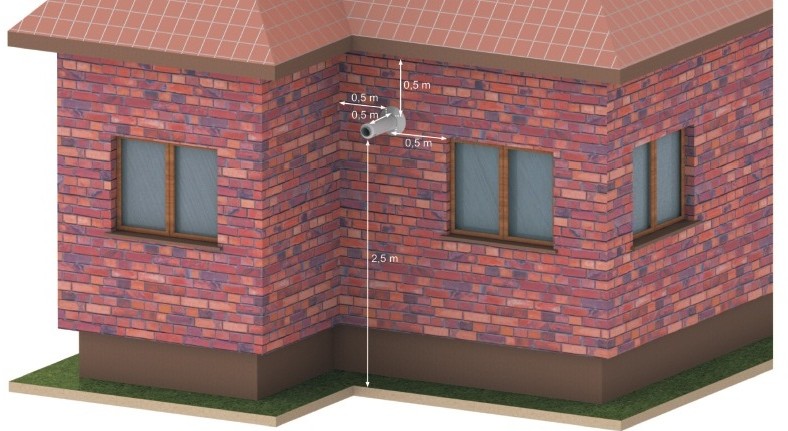

Правила выхода через стену таких дымоходов одинаковы как для газовых котлов, так и для твердотопливных печей. Проход через стену делается через специальную разделку. Труба должна иметь конденсатосборник снизу, установленный через специальный тройник. Так как высота должна быть не менее 5 метров, то под горизонтальную часть трубы необходимо сделать поддерживающую раму, которая крепится либо к стене, либо (ели есть возможность) опирается на землю. Крепление сэндвич труб производят на расстоянии не менее 30 сантиметров от фасада дома специальными кронштейнами. Расстояние между кронштейнами должно быть таким, чтобы обеспечить крепление каждого колена трубы хотя бы один раз на его протяжении. Максимальное расстояние между кронштейнами регламентируется в 2 метра 10 сантиметров.

В виду низкой температуры выходящих газов настоятельно не рекомендуется делать изгибы на трубе. Если этого избежать не удается, то постарайтесь сделать не более одного изгиба и с углом не более 30 градусов.

Выступающую над кровлей трубу на высоту более 1 метра необходимо закрепить как минимум тремя растяжками, расположенными через каждый 120 градусов. Достоинством прокладки внешнего сэндвич дымохода является то, что нет необходимости проводить какие-либо манипуляции с кровлей. Но тот недостаток, что в нем неизбежно будет скапливаться довольно много конденсата, который, кстати сказать, весьма токсичен и требует специальной утилизации, приводит все же к необходимости обустройства внутреннего дымохода.

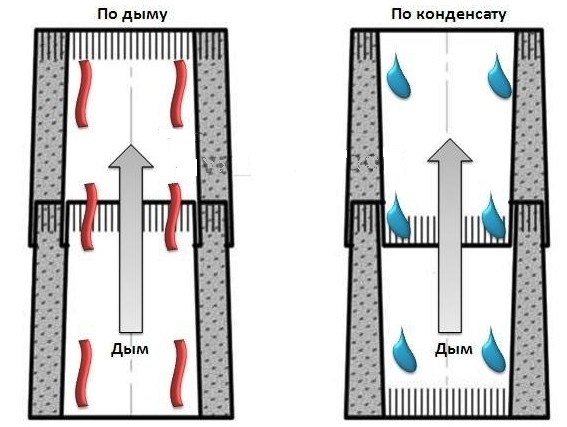

Прежде чем приступать к описанию монтажа внутреннего дымохода, необходимо рассмотреть особенности и способы монтажа сэндвич труб. Обратите внимание на приведенную ниже картинку:
На ней хорошо видно — чем различаются эти два способа и почему у них такие названия: «по дыму» и по «конденсату». Наверняка, после просмотра этой картинки у вас сам собой решился вопрос «что во что вставлять». Так для внешнего дымохода, с его неизбежным конденсатом, нужно выбирать способ «по конденсату».

Домашняя, внутренняя сэндвич труба для газового котла собирается однозначно «по дыму». Обусловлено это тем, что дымоход проходит по отапливаемым помещениям и образование конденсата практически исключено. В этой же связи, что это жилые помещения, проникновение продуктов горения в жилую зону должно быть абсолютно исключено. Поэтому выбор варианта «по дыму» является единственным верным.
При проходе перекрытий необходимо обеспечить минимальное расстояние до горючих материалов перекрытия в 20 сантиметров. Для этого используется специальный проходной узел, который заполняется либо керамзитом, либо негорючей минеральной ватой – утеплителем.

Выход на крышу делается по такому же принципу, обеспечивая минимальные расстояния до горючей обрешетки в 20 сантиметров. Снизу крепится железный лист, лучше всего из нержавейки. Сверху, со стороны кровли, на трубу одевают мастер-флеш, обеспечивающий герметичность проходного узла. Высота трубы над крышей должна удовлетворять требованиям указанным на приведенном ниже рисунке.
