Теплый пол водяной своими руками схема

Инструкция по монтажу водяного теплого пола

Редкий новый современный дом сегодня обходится без системы теплых полов. Активно используются как электрические разновидности, так и водяные. В этой же статье вы получите подробную инструкцию по монтажу водяного теплого пола своими руками с данными не просто взятыми «от фонаря», а полученными путем регулярных расчетов в специализированных теплотехнических программах. Прислушиваться к полученной информации или нет, уже решать вам. А мы приступаем к подробному инструктажу!

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Заложите полы в проект

Первым шагом рекомендуем еще на этапе проекта учесть наличие системы водяного пола в вашем доме. Для этого нужно дать четкую инструкцию проектировщику, чтобы он учел необходимые высоты у потолков и дверных проемов. Закладывать в идеале нужно минимум 14 см дополнительной высоты. По возможности пусть так же заложит схему установки теплого пола, чтобы было ясное понимание, как его правильно сделать.

Частой проблемой невозможности грамотного монтажа пола как раз и являются неучтенные моменты по высоте.

Подготовьте основание

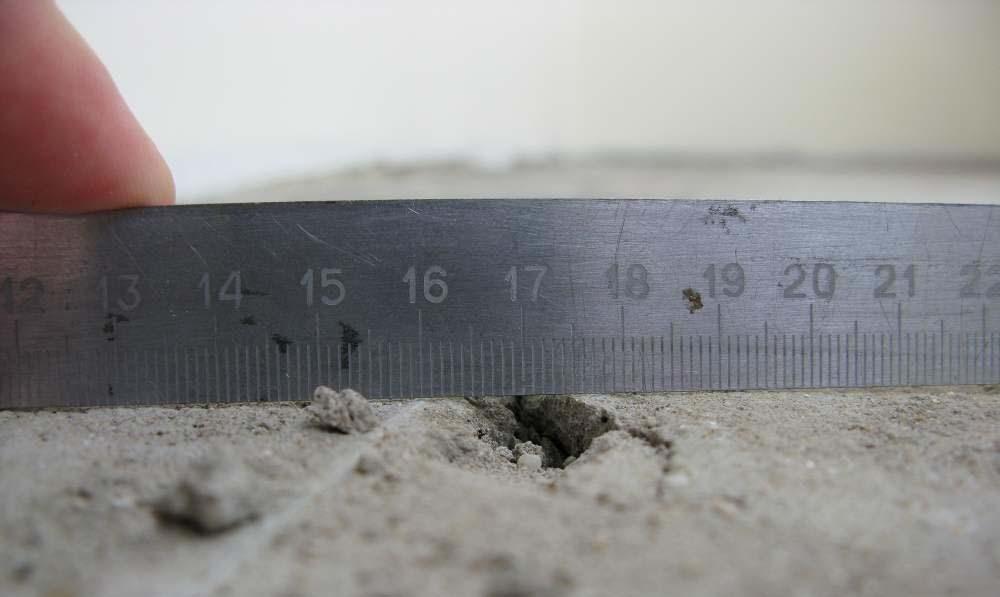

В идеале в качестве основания нужна черновая стяжка, которую нужно привести в ровное состояние. А именно сбить бугры и наплывы, если они образовались в ходе заливки. Нужно это для того, чтобы вы в дальнейшем без труда могли уложить пенополистирол. Иначе он будет «гулять» и неплотно прилегать к поверхности.

В принципе можно укладывать пирог теплого пола и на грунт, но при этом его нужно тщательно утрамбовать, чтобы не было просадки того же полистирола.

Гидроизоляция

С гидроизоляцией дела обстоят не столь серьезно. Ее в принципе можно не делать и в редких инструкциях по устройству и монтажу теплого пола о ней идет упоминание. Здесь совет скорее из разряда местоположения вашего дома. Если наблюдаются какие-то проблемы с поступлением воды, то по уму гидроизоляцию надо бы сделать еще на этапе строительства.

Сама же система теплого пола под стяжкой не дает течи, если вы осознанно не проткнете его чем-нибудь.

Укладка теплоизоляции

После подготовки основания следующим шагом будет укладка теплоизоляции. В качестве основного теплоизолятора выступает пенополистирол. Использовать вы можете любую марку, главное чтобы соблюдалась плотность в районе 30-35 кг/м3.

По нашему опыту, чем толще вы положите пенополистирол, тем лучше. Особенно на первом этаже. Минимально рекомендованная толщина составляет 5 см. Но и при ней наблюдаются потери тепла вниз, хоть и несущественные. Если есть возможность уложить 10 см на первом этаже, то лучше так и сделать. Желательно так же листы пенополистирола склеить между собой (если используете два слоя). Для этого у каждого бренда вместе с теплоизоляцией зачастую продается и специальный клей.

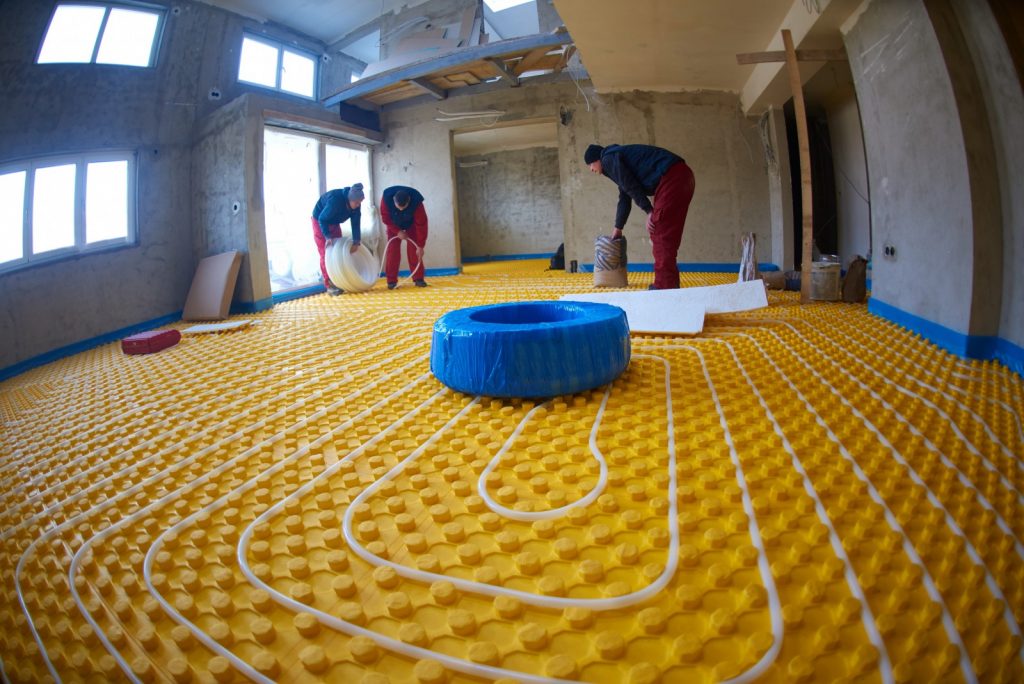

Если вы используете полистирол с бобышками, то после можно сразу приступать к укладке теплого пола. Если же нет, то читаем дальше

Укладка полиэтилена

Есть множество сторонников и противников укладки полиэтилена на пенополистирол. Кто-то считает это бессмысленной тратой денег, кто-то наоборот укладывает полиэтилен для дополнительной пароизоляции и избегания контакта с щелочной средой стяжки.

Наш совет будет таков: Если есть возможно уложить полиэтилен, воспользуйтесь ею.

Демпферная лента

На этом этапе инструкции по монтажу и устройству мы рекомендуем проклеить по периметру стены, где будут водяные теплые полы, демпферную ленту. Она служит для компенсации теплового расширения стяжки.

Все тела имеют свойства расширятся. Тоже самое касается и стяжки. Если не учесть это расширение, то стяжка может потрескаться, либо вздуться.

Высота ленты обычно не превышает 10 см. Проклеиваете ее, либо крепите к стене. Заливаете стяжку и лишнее отрезаете

Укладка армирующей сетки

После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

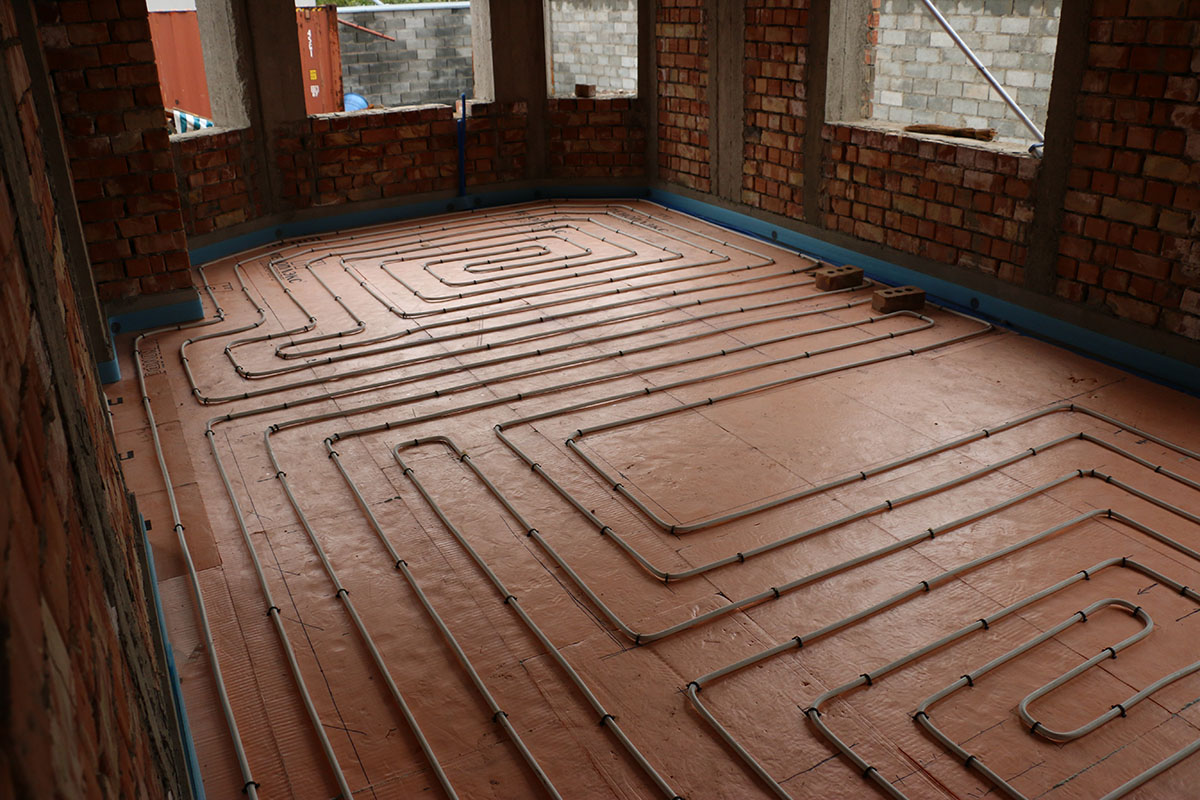

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Заливка стяжки

После того, как с трубой будет покончено, следует приступать к заливке стяжки. Стяжку лучше использовать «мокрую», ведь она имеет наибольшую теплоотдачу. Марка бетона может использоваться м200-м300.

Перед заливкой стяжки рекомендуем уложить армирующую сетку поверх трубы для дополнительной армировки.

Заливать стяжку многие производители рекомендуют минимум 5 см от верха трубы. Зачастую льют 7-8 см. Если вы будете заливать меньшим слоем, то у вас может возникнуть эффект «зебры». Это когда явно ощущаются холодные и теплые участки на чистовом покрытии.

Читать еще:  Сухой ручей своими руками поэтапно и подробно

После того, как залили стяжку, теплыми полами нельзя пользовать в течении 3 недель. Стяжка должна равномерно просохнуть. После вы уже полноценно можете пользоваться водяным полом.

В итоге, если вы с умом подойдете к нашей инструкции, то теплые полы с таким устройством будут радовать вас в вашем доме не один десяток лет. Надеюсь этот материал был вам полезен. Не забудьте ознакомиться и с другими!

Водяной тёплый пол в частном доме: схемы и правила монтажа

В отличие от электрического тёплый пол на жидком теплоносителе требует более сложных расчётов для интеграции в систему отопления. Срок эксплуатации и коэффициент полезного действие системы напрямую зависят от правильности выбора материалов, фурнитуры, монтажа и схемы работы подогрева.

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Обеспечение циркуляции

Системы водяного отопления с подогревом пола не работают по гравитационному принципу и всегда остаются энергозависимыми. Из-за этого и случается перегрев: сбои в системе циркуляции и рециркуляции могут подать и 70–80ºС, поэтому средства от экономии на использовании полимерных трубок должны быть хоть частично затрачены на совершенствование автоматики и вспомогательных механизмов.

Скорость протока теплоносителя в трубках строго регламентируется производителем, возлагать эту задачу на общую циркуляцию системы — значит повысить риск сбоев в работе. Перед коллекторным узлом обязательно устанавливается устройство принудительной циркуляции, затем каждый из контуров регулируется для подстройки требуемой скорости протока. Это определяет максимальную длину петли каждого контура и перепад температур в его начале и конце.

Для прокачки воды в системе используют циркуляционные насосы, предназначенные для радиаторных систем отопления. Диаметр патрубков определяется требуемой пропускной способностью трубы, которой насос подключен к коллектору. Высота подъёма (или нагнетаемое давление) определяется суммарным гидродинамическим сопротивлением труб, заявленным их производителем для разных конфигураций петли и радиусов изгиба. Каждое соединение требует увеличения высоты подъёма. Регулировка скорости для насосов тёплого пола не требуется, однако при ускоренной циркуляции возможна более интенсивная прокачка системы для быстрого выхода на режим.

Коллекторный узел

При использовании более одного ответвления для подогрева пола наличие коллекторного узла (гребёнки) строго обязательно. Самостоятельная пайка коллектора даже для двух петель не даст требуемого результата, сбалансировать линии при отсутствии равномерного распределения и вентильных регуляторов практически невозможно.

Коллектор выбирается как по числу ответвлений, так и по общей пропускной способности. По сути своей, это многоканальный регулятор расхода. Из материалов корпуса наиболее предпочтительны нержавеющая сталь и качественная латунь. Для тёплого пола могут быть использованы две разновидности коллекторов. При разнице в длине контуров менее 20–30 метров подойдут обычные латунные с шаровыми кранами. При большем разбросе гидродинамических сопротивлений нужен специализированный коллектор с регуляторами протока на каждом отводе.

Обращаем ваше внимание, что сдвоенный (подача + обратка) коллектор покупать не обязательно. Можно установить качественный смеситель с расходомерами на линию подачи, а на обратку — более дешёвый с вентильными (не шаровыми) кранами. Отдельно стоит обращать внимание, на какой тип труб рассчитан коллекторный узел. Большинство дешёвых изделий подразумевают подключение МП труб, которые для тёплого пола подходят плохо и потому применяются всё реже. Для контуров из полиэтилена лучше потратиться на надёжные и проверенные коллекторы REHAU, для систем на медных трубках — Valtec и APE. Присоединение медных трубок к коллектору рекомендовано через развальцовку и/или резьбовой фитинг, паять напрямую не рекомендуется по причине низкой ремонтопригодности таких соединений.

Узел подготовки температуры

Сама гребёнка отводов — это ещё не весь коллектор. В сборе смесительный узел комплектуется специальной арматурой, обеспечивающей корректировку температуры воды перед подачей в систему. Подмешиваться может как горячая вода, так и холодная, что в корне определяет специфику работы двух типов смешивания.

Простая схема включения тёплого пола. 1 — трёхходовой клапан; 2 — циркуляционный насос; 3 — шаровый вентиль с термометром; 4 — коллектор раздачи с расходомерами; 5 — коллектор обратки с регулировочными вентилями; 6 — контур тёплого пола. Регулировка температуры в контуре осуществляется вручную и сильно зависит от температуры теплоносителя на входе.

Первый тип использует замкнутый цикл циркуляции, подмешивая горячую воду трёхходовым клапаном по мере необходимости. Недостаток системы в том, что при сбоях в работе автоматики или использовании твёрдотопливных котлов может за раз податься большое количество горячей воды, негативно воздействующей на полимеры, а также на напольное покрытие и микроклимат в комнате. Поэтому подкачка горячей воды практикуется преимущественно в системах на медных трубках.

Готовый смесительный узел для тёплого пола. Регулировка температуры и степень смешения теплоносителя выполняется полностью в автоматическом режиме

Для полиэтиленовых контуров предпочтительны более дорогостоящие коллекторы, подмешивающие холодную воду из обратки для снижения поступающей температуры. Сложность таких смесительных узлов обусловлена наличием дополнительного насоса рециркуляции. Регулировка может производиться как настраиваемым двухходовым клапаном, так и электронным термостатом, управляющим оборотами двигателя насоса. Последнее — пример борьбы за точность и снижение инерционности системы, к слову, весьма успешный. Однако такие системы энергозависимы.

Брать ли коллектор в сборе — спорный вопрос. Безусловно, наличие гарантии — очевидный плюс, но не всегда получается найти модель с необходимой обвязкой и числом отводов, в таких случаях придётся собирать устройство самому.

Утепление и аккумулирующий слой

Пирог водяного тёплого пола таков: пенополимерный утеплитель, нагревательные трубки и теплоаккумулирующая стяжка в порядке снизу вверх. Толщина и используемые материалы основных слоёв должны выбираться в соответствии с рабочими параметрами системы.

Утеплитель выбирается с учётом планируемой температуры нагрева, а если точнее — разницы температур между тёплым и черновым полом. В основном используют ЭППС или ППУ плиты со стыковочными кромками. Этот материал практически несжимаем при распределённой нагрузке, при этом показатели сопротивления теплопередаче одни из самых высоких. Ориентировочная толщина полимерного утеплителя — 35 мм для разности температур в 30 ºС и далее по 3 мм на каждые 5 ºС.

Способы устройства тёплого пола в частном доме. Предложено три варианта крепления и распределения труб: А — Использование специальных монтажных матов для тёплого пола. В — Монтаж по армирующей сетке с шагом 10&nbs;см с помощью пластиковых стяжек. С — Укладка труб в подготовленные желоба в утеплителе с использованием светоотражающих экранов. Конструктивное исполнение тёплого пола: 1 — бетонное основание чернового пола; 2 — утеплитель; 3 — демпферная лента; 4 — бетонная стяжка; 5 — напольное покрытие; 6 — армирующая сетка.

Помимо защиты трубок от повреждения стяжка регулирует инерционность системы подогрева и сглаживает разность температур между участками пола непосредственно над трубками и между ними. Если котёл работает в циклическом режиме, нагретый бетон будет отдавать тепло, даже если поступления горячей воды временно нет. При случайном перегреве теплоёмкая стяжка обеспечит отвод температуры, исключая повреждение труб. Средняя толщина стяжки — это 1/10–1/15 часть расстояния между соседними трубками. Увеличив толщину, можно избавиться от эффекта тепловой зебры при редкой прокладке трубок. Естественно, расход материалов, а также инерционность и время выхода системы на режим при этом возрастут.

При устройстве тёплых полов по грунту необходимо отсыпать 15–20 см несжимаемый слой из ПГС. Щебень в целях дополнительной теплоизоляции можно заменить керамзитом. По утеплённым каркасным полам тёплый пол можно укладывать сразу поверх гидроизолятора, которым черновой пол укрывается во избежание выхода из стяжки цементного молока. В лучшем случае под трубками устраивается слой тепловой отсечки из ППУ или ЭППС в 20–25 мм. Даже такого тонкого слоя достаточно, чтобы устранить мостики холода, представленные несущей конструкцией пола, а также распределить нагрузку от стяжки.

Читать еще:  Что способствует появлению вредителя в теплице

Нюансы монтажа

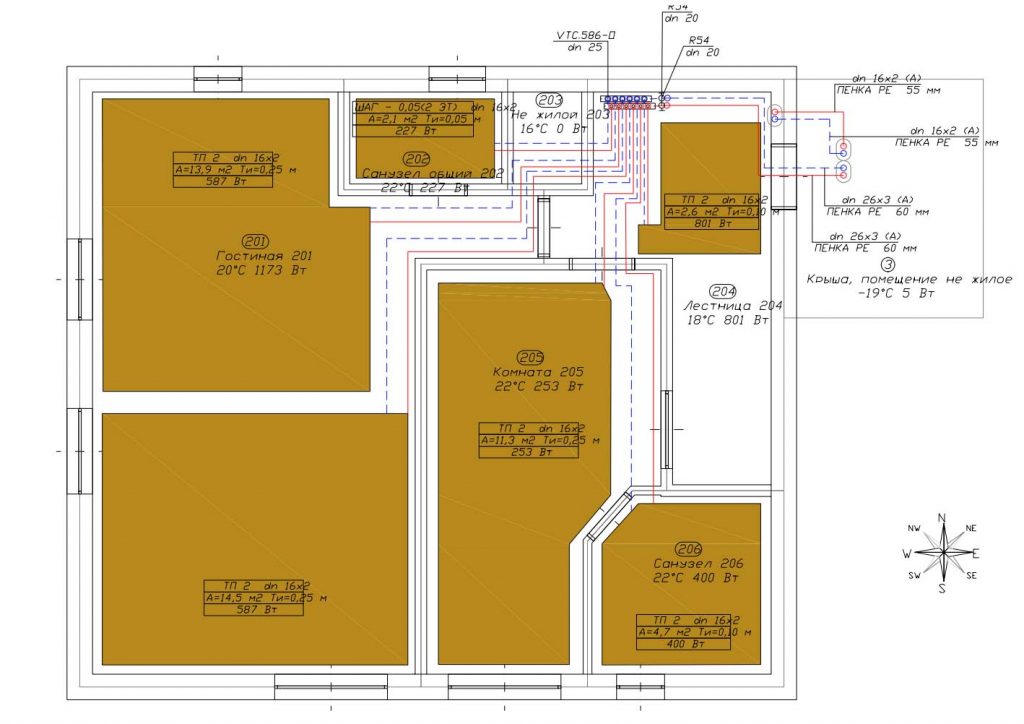

Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.

Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.

Фиксация монтажной системы к полу выполняется сквозь утеплитель без значительного прижима. Крепить нужно в отверстия, образованные после отгибания лепестков для обжатия трубок. Таким образом, точки крепления располагаются наиболее близко к нагревательным элементам, что исключает их всплытие, смещение или поднятие всей системы при заливке бетонной смеси.

Водяной тёплый пол в частном доме: схемы и правила монтажа

В отличие от электрического тёплый пол на жидком теплоносителе требует более сложных расчётов для интеграции в систему отопления. Срок эксплуатации и коэффициент полезного действие системы напрямую зависят от правильности выбора материалов, фурнитуры, монтажа и схемы работы подогрева.

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Обеспечение циркуляции

Системы водяного отопления с подогревом пола не работают по гравитационному принципу и всегда остаются энергозависимыми. Из-за этого и случается перегрев: сбои в системе циркуляции и рециркуляции могут подать и 70–80ºС, поэтому средства от экономии на использовании полимерных трубок должны быть хоть частично затрачены на совершенствование автоматики и вспомогательных механизмов.

Скорость протока теплоносителя в трубках строго регламентируется производителем, возлагать эту задачу на общую циркуляцию системы — значит повысить риск сбоев в работе. Перед коллекторным узлом обязательно устанавливается устройство принудительной циркуляции, затем каждый из контуров регулируется для подстройки требуемой скорости протока. Это определяет максимальную длину петли каждого контура и перепад температур в его начале и конце.

Для прокачки воды в системе используют циркуляционные насосы, предназначенные для радиаторных систем отопления. Диаметр патрубков определяется требуемой пропускной способностью трубы, которой насос подключен к коллектору. Высота подъёма (или нагнетаемое давление) определяется суммарным гидродинамическим сопротивлением труб, заявленным их производителем для разных конфигураций петли и радиусов изгиба. Каждое соединение требует увеличения высоты подъёма. Регулировка скорости для насосов тёплого пола не требуется, однако при ускоренной циркуляции возможна более интенсивная прокачка системы для быстрого выхода на режим.

Коллекторный узел

При использовании более одного ответвления для подогрева пола наличие коллекторного узла (гребёнки) строго обязательно. Самостоятельная пайка коллектора даже для двух петель не даст требуемого результата, сбалансировать линии при отсутствии равномерного распределения и вентильных регуляторов практически невозможно.

Коллектор выбирается как по числу ответвлений, так и по общей пропускной способности. По сути своей, это многоканальный регулятор расхода. Из материалов корпуса наиболее предпочтительны нержавеющая сталь и качественная латунь. Для тёплого пола могут быть использованы две разновидности коллекторов. При разнице в длине контуров менее 20–30 метров подойдут обычные латунные с шаровыми кранами. При большем разбросе гидродинамических сопротивлений нужен специализированный коллектор с регуляторами протока на каждом отводе.

Обращаем ваше внимание, что сдвоенный (подача + обратка) коллектор покупать не обязательно. Можно установить качественный смеситель с расходомерами на линию подачи, а на обратку — более дешёвый с вентильными (не шаровыми) кранами. Отдельно стоит обращать внимание, на какой тип труб рассчитан коллекторный узел. Большинство дешёвых изделий подразумевают подключение МП труб, которые для тёплого пола подходят плохо и потому применяются всё реже. Для контуров из полиэтилена лучше потратиться на надёжные и проверенные коллекторы REHAU, для систем на медных трубках — Valtec и APE. Присоединение медных трубок к коллектору рекомендовано через развальцовку и/или резьбовой фитинг, паять напрямую не рекомендуется по причине низкой ремонтопригодности таких соединений.

Узел подготовки температуры

Сама гребёнка отводов — это ещё не весь коллектор. В сборе смесительный узел комплектуется специальной арматурой, обеспечивающей корректировку температуры воды перед подачей в систему. Подмешиваться может как горячая вода, так и холодная, что в корне определяет специфику работы двух типов смешивания.

Простая схема включения тёплого пола. 1 — трёхходовой клапан; 2 — циркуляционный насос; 3 — шаровый вентиль с термометром; 4 — коллектор раздачи с расходомерами; 5 — коллектор обратки с регулировочными вентилями; 6 — контур тёплого пола. Регулировка температуры в контуре осуществляется вручную и сильно зависит от температуры теплоносителя на входе.

Первый тип использует замкнутый цикл циркуляции, подмешивая горячую воду трёхходовым клапаном по мере необходимости. Недостаток системы в том, что при сбоях в работе автоматики или использовании твёрдотопливных котлов может за раз податься большое количество горячей воды, негативно воздействующей на полимеры, а также на напольное покрытие и микроклимат в комнате. Поэтому подкачка горячей воды практикуется преимущественно в системах на медных трубках.

Готовый смесительный узел для тёплого пола. Регулировка температуры и степень смешения теплоносителя выполняется полностью в автоматическом режиме

Для полиэтиленовых контуров предпочтительны более дорогостоящие коллекторы, подмешивающие холодную воду из обратки для снижения поступающей температуры. Сложность таких смесительных узлов обусловлена наличием дополнительного насоса рециркуляции. Регулировка может производиться как настраиваемым двухходовым клапаном, так и электронным термостатом, управляющим оборотами двигателя насоса. Последнее — пример борьбы за точность и снижение инерционности системы, к слову, весьма успешный. Однако такие системы энергозависимы.

Брать ли коллектор в сборе — спорный вопрос. Безусловно, наличие гарантии — очевидный плюс, но не всегда получается найти модель с необходимой обвязкой и числом отводов, в таких случаях придётся собирать устройство самому.

Утепление и аккумулирующий слой

Пирог водяного тёплого пола таков: пенополимерный утеплитель, нагревательные трубки и теплоаккумулирующая стяжка в порядке снизу вверх. Толщина и используемые материалы основных слоёв должны выбираться в соответствии с рабочими параметрами системы.

Утеплитель выбирается с учётом планируемой температуры нагрева, а если точнее — разницы температур между тёплым и черновым полом. В основном используют ЭППС или ППУ плиты со стыковочными кромками. Этот материал практически несжимаем при распределённой нагрузке, при этом показатели сопротивления теплопередаче одни из самых высоких. Ориентировочная толщина полимерного утеплителя — 35 мм для разности температур в 30 ºС и далее по 3 мм на каждые 5 ºС.

Способы устройства тёплого пола в частном доме. Предложено три варианта крепления и распределения труб: А — Использование специальных монтажных матов для тёплого пола. В — Монтаж по армирующей сетке с шагом 10&nbs;см с помощью пластиковых стяжек. С — Укладка труб в подготовленные желоба в утеплителе с использованием светоотражающих экранов. Конструктивное исполнение тёплого пола: 1 — бетонное основание чернового пола; 2 — утеплитель; 3 — демпферная лента; 4 — бетонная стяжка; 5 — напольное покрытие; 6 — армирующая сетка.

Помимо защиты трубок от повреждения стяжка регулирует инерционность системы подогрева и сглаживает разность температур между участками пола непосредственно над трубками и между ними. Если котёл работает в циклическом режиме, нагретый бетон будет отдавать тепло, даже если поступления горячей воды временно нет. При случайном перегреве теплоёмкая стяжка обеспечит отвод температуры, исключая повреждение труб. Средняя толщина стяжки — это 1/10–1/15 часть расстояния между соседними трубками. Увеличив толщину, можно избавиться от эффекта тепловой зебры при редкой прокладке трубок. Естественно, расход материалов, а также инерционность и время выхода системы на режим при этом возрастут.

При устройстве тёплых полов по грунту необходимо отсыпать 15–20 см несжимаемый слой из ПГС. Щебень в целях дополнительной теплоизоляции можно заменить керамзитом. По утеплённым каркасным полам тёплый пол можно укладывать сразу поверх гидроизолятора, которым черновой пол укрывается во избежание выхода из стяжки цементного молока. В лучшем случае под трубками устраивается слой тепловой отсечки из ППУ или ЭППС в 20–25 мм. Даже такого тонкого слоя достаточно, чтобы устранить мостики холода, представленные несущей конструкцией пола, а также распределить нагрузку от стяжки.

Читать еще:  Схематический план стоек для качелей

Нюансы монтажа

Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.

Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.

Фиксация монтажной системы к полу выполняется сквозь утеплитель без значительного прижима. Крепить нужно в отверстия, образованные после отгибания лепестков для обжатия трубок. Таким образом, точки крепления располагаются наиболее близко к нагревательным элементам, что исключает их всплытие, смещение или поднятие всей системы при заливке бетонной смеси.

Делаем водяной теплый пол своими руками. Пошаговая инструкция.

Водяной теплый пол является сегодня одной из самых популярных систем отопления. Так же он является по сути самым комфортным вариантом отопления дома. Тепло исходит снизу и подымается вверх. Все так, как завещала нам физика. Поэтому в этом материале разберем пошаговую инструкцию монтажа теплого пола своими руками.

1. Подготовительные работы в частном доме.

Подготовка к монтажу теплых полов желательна еще на этапе строительства дома. Все коммуникации должны быть удобно расположены. Желательно предусмотреть доступность всех узлов и проводки.

На слой грунта, в рамках фундамента, насыпается подушка из песка. Вполне подойдет обычный карьерный песок. Каждые 15 см песок тщательно трамбуется. Это обязательное условие, иначе полы могут просесть. По ходу трамбовки песок увлажняется.

2. Черновой пол.

Для заливки чернового пола можно делать смесь самому, а можно использовать заводской низкомарочный бетон.

На небольшие кучки устанавливаются «маяки» из металлопрофиля. Они позволят залить черновой пол из бетона по уровню.

Постепенно заливается бетон и тщательно разравнивается по уровню металлопрофиля. Для этого можно взять толстую рейку. А можно сделать специальную швабру.

После высыхания стяжки чернового пола нужно убрать все неровности, чтобы гидроизоляция не порвалась. Зачистить.

3. Гидроизоляция.

Если в стенах предусмотрена гидроизоляция, достаточно ее продолжить. Праймер наносится ниже предполагаемого уровня чистового пола.

В качестве паро-гидроизоляции можно использовать толстую пленку, но стеклоизол будет гораздо надежнее.Итак, укладываем стеклоизол внахлест.

Места накладки предварительно смазываются битумной мастикой. Можно использовать валик для прикатки обоев. Растворитель праймера токсичен. Нужно хорошо проветривать помещение в процессе работы и до его полного высыхания. Только потом укладывается стеклоизол с нахлестом в 100 мм.

Стыки запаиваются. Для этого лучше всего подходит газовая горелка.

4. Утеплитель.

Утеплитель пеноплекс укладывается в два слоя «вразбежку»: первый слой вертикально, второй – горизонтально. Его минимальная толщина 50 мм. Керамзит и минерало-ватные утеплители не подходят для теплого пола, так как впитывают влагу.

Если есть желание уложить подложку из фольги для инфракрасного отражения, то стелить ее желательно под пеноплекс, так как при заливке стяжки бетоном она разрушается.

По контуру комнаты монтируется демпферная лента, чтобы стены и стяжка не потрескались при нагреве. Высота ленты должна быть выше стяжки теплого пола.

Зазоры между листами пеноплекса заполняются клей-пеной для ППС ( она меньше расширяется). Если черновой пол под пеноплексом не везде получился ровным, перепады можно исправить обычным песком.

5. Начало монтажа радиаторов.( Если требуется).

Когда в доме предполагается еще и радиаторное отопление, то можно его монтаж начать на этапе первого слоя пеноплекса.

  • Вывешиваются радиаторы, потом в стенах под них делаются штробы. Для таких работ используется штороборез или болгарка с алмазным диском и перфоратор.
  • Для ремонтопригодности все трубы расположить в 100 мм от стен.
  • Радиаторы крепятся на нейлоновый нагель.
  • Накручиваются муфты. На всех пластиковых деталях лучше предусмотрительно сделать карандашную отметку.
  • Пайка труб. Пользуясь разметкой по месту, получается просто идеально. Двойная отметка ставится для контроля захода трубы и ее поворота. Пластик быстро твердеет, поэтому, отметки позволят выполнить соединение быстро.
  • Для того чтобы стяжка и трубы на штробах не потрескались, все трубы должны быть закрыты теплоизоляцией.
  • Трубы от радиаторов выводятся в котельную. По всем помещениям они проходят в стяжке ( изолируются).

6. Монтаж арматуры и самого пола.

Так как все эти работы ведутся параллельно, то сложно их разделять.

Укладывается второй слой пеноплекса ( можно и не укладывать, если нет риска потери тепла).

На пеноплекс укладывается арматурная сетка с ячейками 150*150 мм. Толщина прута сетки не менее 5 мм. Между собой сетку можно скрепить изолентой.

Укладка гибких пластиковых труб начинается от коллектора. Трубы крепятся к арматурной сетке пластиковыми хомутами.Можно использовать маты для раскладки труб. Сама укладка идет в виде «улитки» по 60-70 м. На комнату в 24 кв м. получается 4 «улитки». Чтобы вода не грела обратку, используется теплоизоляция. Можно использовать недорогие трубы компайт пекс А 16 мм.

На месте дверного проема, где происходит слияние двух труб одной комнаты и двух труб другой комнаты, делается терморазрыв. Трубы в этом месте покрываются теплоизоляцией. Так делается во всех дверных проемах.

Трубы идущие к коллектору заодно подогревают коридор. Трубы от коллектора покрываются теплоизоляцией, чтобы не нагревать обратку. Все трубы, входящие в коллектор должны быть заизолированы и в самом коллекторе и скреплены хомутами.

Под арматурную сетку подкладываются подставки на расстоянии каждые 60 см. (это 4 клеточки арматуры). Без этих прокладок сетка не будет армировать стяжку.

7. Опрессовка системы.

Прежде чем приступить к заполнению бетоном стяжки нужно обязательно опрессовать систему. Если есть риск замерзания, можно использовать антифриз. Белые трубы дают возможность наблюдать прохождение жидкости. Проверяется каждая комната. Затем воздух с антифризом стравливается в канистру. Закачивается воздух и на манометре устанавливается на сутки давление, например, в 5 Атм.

Если стрелка начала отклоняться, то следует остановиться и качать осторожно, чтобы не сломать манометр. Потеря давления говорит о том, что есть проблемы герметичности. Опрессовкой проверяется радиаторное отопление и водоснабжение.

8. Цементирование пола.

Из кладочной смеси делаются кучки, чтобы разместить на них «маяки» из арматуры. Шаг выбран такой, чтобы три «маяка» располагались не шире провила. Толщина стяжки — 70 мм. (не меньше 50 мм). Все «маяки» располагаются по одному уровню, вдавливая их в смесь до отметки с лучом лазера. Все «маяки» и порожки с терморазрывом установлены в одной плоскости.

Перед заливкой пола в состав добавляется фибра и пластификатор. Предварительно они разводятся в ведре, затем добавляются в пескобетон. Если это автобетономешалка, то можно попросить водителя вылить ведро в состав и перемешать в течении 5 мин.

Заранее сделать из деревянных реек швабру, для растаскивания пескобетона по комнате. При заполнении пространства бетоном нужно быть осторожными и не сбить «маяки». Можно использовать заводской пескобетон М300.

Нужно обязательно разогнать раствор «правилом» до «маяков».

Через 12 часов нужно срезать лишний раствор до «маяков», пока он не схватился. Или придется применить шлифовальную машинку с шурупами на доске.

И обязательно снять «маяки». Так как раствор усядет, а «маяк»-нет.

Штробы от «маяков» заполнить кладочной смесью.

Стяжка сохнет 4 недели. За это время нужно проливать ее водой и закрыть пленкой.

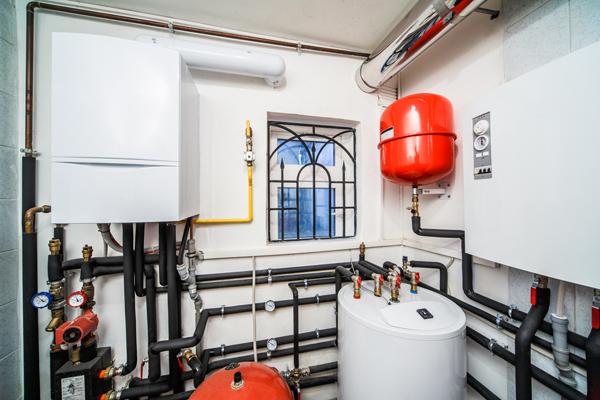

9. Подключение котла.

Следует заранее продумать, какую площадь планируется отапливать, чтобы выбрать нужную мощность. Чаще используется трехфазный котел на 12 КВ. В проводке используется кабель с жилами 6 кв.мм.

Краны надежнее собирать на паклю с пастой ( можно на фомленту). Если нет радиаторов, а только теплый пол, то узел подмеса можно не покупать.

При опрессовке открыть все клапаны и следить за мономертом, чтобы не перекачать.

С помощью колбочек и клапанов нужно сбалансировать систему, чтобы поток и напор во всех комнатах был одинаковый.

10. Монтаж чистового пола.

В зависимости от назначения помещения предполагается возможность попадания влаги на пол. В таких комнатах пол рекомендуется укладывать кафелем, керамогранитом и т.п.

Под ламинат можно использовать заливной пол. Сушить стяжку полом ( прогревать) нельзя. Рекомендуется сделать грунтовку заливного пола – будет меньше пыли.

Для теплых полов используется специальная подложка и тонкий ламинат в 9 мм.

Эффективность теплых полов можно существенно поднять, утеплив фундамент и отмостку.
