Строительство садовой печи барбекю своими руками в подробностях

Барбекю из кирпича своими руками пошаговая инструкция для домашнего умельца (фото + видео)

Если в скором времени вы планируете построить дачу или переехать жить за город, то наверняка возникнет сразу же вопрос: как обустроить территорию и что необходимо включить в проект. Или же вы уже дачник и точно решили строить мангал.

И в том и в другом случае вам подойдет вариант – барбекю из кирпича.

Проблема в том, что не все знают, какие виды печек существуют и какой принцип их установки. В статье вы узнаете, как строить барбекю из кирпича и в чем его функциональность.

Этапы подготовительных работ, которые обязательны к изучению перед постройкой Мангала из кирпича.

Выбор местоположения мангала

Размещать камины барбекю можно как в доме, так и на улице. Но стоит отметить, что при приготовлении пищи в данной печи будет огромное количество тепла, поэтому рекомендуем постройку на свежем воздухе. При использовании круглогодично рентабельно строить в доме.

На улице мангал может располагаться, как в саду, так и в беседки или террасе. Важную роль при выборе будут играть следующие факторы:

  • пожаробезопасность (не рекомендуется строительство мангала барбекю вблизи с деревянными постройками, сухими кустарниками);
  • безопасность для детей — самое главное (старайтесь строить вдали от места, где часто играют дети);
  • далеко от дома ставить печь не очень хорошая идея, так как при времяпровождении на улице будет необходимость ходить за продуктами и прочими материалами;
  • так как вес конструкции от 3 и выше тонн, обратите внимание, выдержит ли место (где вы хотите поставить печь) данную постройку.

Функционал

Перед проектированием обратите внимание на функционал и дополнительных конструкциях.

Функциональность барбекю из кирпича разнообразна, так как в нее могут входить:

  • варочная панель;
  • духовка;
  • коптильня;
  • казан;
  • гриль и др.

К дополнительным сооружениям относятся:

  • отвод дыма (дымоход, труба, вытяжка);
  • место для хранения дополнительных материалов;
  • если барбекю находится не рядом с кухней, то необходима столешница с мойкой для удобства;
  • укрытие в виде навеса от погодных условий.

Разнообразие стационарных барбекю достаточно: электрические, на газу, на углях или дровах. Выбор может быть любым, в зависимости от своих предпочтений.

Чертежи и планирование

Для полноценной сборки мангала барбекю всегда нужен план-чертеж, все нюансы которых необходимо учесть:

  • Выступы в топке для установки решетки, шампуров и подставки, на которых будет готовиться блюдо
  • При наличии мангал-вставки вам не понадобится стержень, и вы без труда просто вставите ее в печь
  • Решетка должна быть примерно установлена с высотой роста человека, чтобы избежать ожога при приготовлении и перемешивании пищи
  • Обязательно начертите Ваш проект, чтобы точно рассчитать расходуемый материал и не упустить важные моменты.

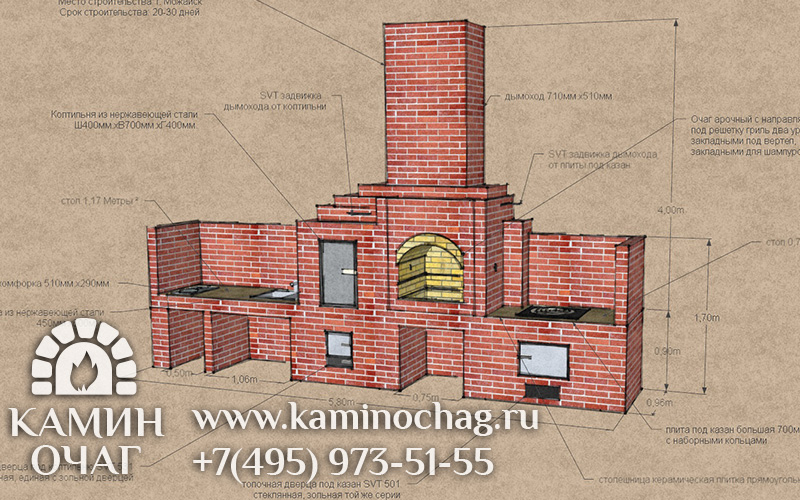

Примерная схема печи из кирпича

Если Вам срочно нужно построить мангал, то можно воспользоваться проектом простой конструкции барбекю из кирпича. Необходимые детали:

  • кирпичные стенки (так как используется небольшое количество, можно построить в полкирпича);
  • выступы боковые;
  • твердая площадка под сооружение.

После подготовительных этапов можно приступать к сборке своей красивой печи на даче.

Как сказано выше, под данную конструкцию нужна прямая и стойкая площадка, поэтому для сложных и тяжёлых мангалов нужен фундамент. Для удобства, мы подготовили информацию, чтобы вы смогли в домашних условиях это сделать.

Устойчивая и надёжная площадка должна быть приблизительно 50х50 см и ,самое главное, больше самого мангала. Чтобы соорудить долговечную поверхность, Вам необходимо:

  • снять плодородный слой грунта и при необходимости углубить на 25 см;
  • выровнять дно, используя гравий с щебнем (можно использовать песок для утрамбовки, но при этом углублять котлован в 2 раза больше);
  • обязательно уплотнять виброплитой или металлической трамбовкой;
  • если Вы используете тротуарную плитку и подобную, то далее насыпаем мелкозернистый песок перед покрытием;
  • если плитный фундамент (основа), то выкладываются арматурой прутья (10 мм толщиной) в виде сетки и в местах пересечения связывается.

НО! Для связи можно использовать пластиковые хомуты

  • ставим по краям опалубку и заливаем бетоном (можно использовать марку М250);
  • ждем, пока застынет в течение недели.

Важно! Температура проведения данной работы должна быть приблизительно 20-25°С.

Строительство печи-барбекю своими руками на садовом участке

Возведение печи для барбекю на дачном или загородном участке позволит получить многочисленные преимущества приготовления вкуснейших блюд как кавказской, так и русской кухни прямо на открытом воздухе.

Можно не только готовить обеды и ужины, но и приглашать друзей на пикники и празднование дней рождений, устраивать различные мероприятия прямо на своем участке, что, несомненно, позволит родственникам и друзьям запомнить проведенный вечер надолго. Но следует понимать, что постройка печи для барбекю на улице – очень сложное дело, которое требует не только определенных навыков, знаний видов кирпичной кладки, но и умения возводить фундамент.

Само слово «барбекю» имеет английское происхождение, и означает приспособление, в котором можно развести огонь, используемое для приготовления мясных и иных блюд на природе. Под барбекю также подразумевается и непосредственно способ приготовления еды. Необычность перевода слова с английского заключается в том, что его смысл подразумевает собой «варварство».

Печь строится из обычного красного кирпича, но при самостоятельном дизайне и выкладке можно придать ей необычный уникальный вид.

В различных энциклопедических справочниках и руководствах по строительству данная печь позиционируется как специальное устройство, предназначенного для кулинарных целей, которое имеет открытый тип, используется без применения открытого пламени, а также позволяет воздуху циркулировать естественным путем.

Существуют некоторые отличия в печи для барбекю и мангала, даже несмотря на то, что оба устройства были созданы пещерными людьми в давние времена. Первое различие касается местности использования – в Альпах прибор называется барбекю, а на Кавказе – мангал. Однако и тот и другой вариант подразумевают собой печь, в которой производится приготовление мяса путем его запекания на раскаленных углях, в частности, на идущем от них жаре.

В процессе приготовления пищи за счет равномерного нагрева со всех сторон улучшается исходящее от стенок печи инфракрасное излучение. Готовить можно как с использованием шампуров, так и на специально предназначенной для кулинарных целей решетке. Второе отличие в печах заключается в гастрономии, поскольку приготовление пищи на мангале производится сверху, шампура накладываются на стенки устройства.

В барбекю же имеется углубление, в которое просовываются шампура или решетка. Приготовленное таким образом мясо имеет несколько иные вкусовые свойства. Углубление в барбекю устроено таким образом, что, пища кладется на бортик, имеющий высоту около 20 сантиметров.

И хотя разница между печами на вид не бросается в глаза, во вкусе приготовленных блюд имеются существенные отличия. При приготовлении мяса или овощей на мангале они обдаются жаром, но не дымом. Дым же отметается движениями повара. Расположенный в барбекю бортик, напротив, призван удерживать даже самый маленький дымок. За счет этого происходит некоторое подкопчение продукта.

Помимо всего прочего этот бортик способствует удержанию подушки горячего воздуха, за счет чего мясо или овощи получают весьма аппетитную корочку, однако сам продукт остается цельным и не подожженным. Корочка не только придает блюду иной вкус и вид, но и в некотором роде изменяет физикохимию процесса приготовления.

Это выражается в процессе денатурации белка, присущего практически всем продуктам. При приготовлении на мангале место имеет лишь термическое воздействие на белок, в отличие от чего приготовление на барбекю позволяет удержать в каждом кусочке пищи необходимую влагу, так происходит не только запекание, но и уваривание еды.

Приготовление мяса на барбекю позволяет сделать его вкусным вне зависимости от исходного состояния продукта, однако, чтобы оно имело насыщенный вкус при приготовлении на мангале необходимо выбирать только свежее, с минимальным количеством пленок и прожилок, иначе его потом практически невозможно нормально прожевать. Если же готовить даже старую говядину в барбекю, мясо получится сочным и нежным. В случае приготовления на мангале домашней колбасы или сосисок существует риск того, что они попросту лопнут от жара. При обжарке в барбекю они прокапчиваются и приобретают легкий приятный вкус. Чтобы приготовить лепешки, нужна печь, называемая тандыром. Она широко распространена на Кавказе.

Кавказская кухня очень разнообразна и вкусна. Приготовление всевозможных вариаций шашлыка из говядины, баранины, и даже курицы осуществляется на мангале, имеющем особенность в конструкции, делающей его похожим на кельтский очаг и барбекю.

Читать еще:  С чего начать строительство беседки

Популярность барбекю возникла не только из-за особенного вкуса блюд, но и из-за того, что само приготовление пищи в нем является целым ритуалом. Барбекю не соорудишь из камней и фольги, его непременно нужно строить во дворе дома из кирпича и с использованием цемента. Это в какой-то мере более хлопотно и дороже, но результат стоит затраченных усилий и денег. Дачный барбекю придаст дому и двору более солидный вид и позволит оборудовать отличное место для отдыха, как с семьей, так и с компанией. Барбекю естественно будет смотреться как во дворе обычной дачи, так и на участке роскошной усадьбы.

От вкусно приготовленного мяса, грибов и овощей не откажется никто. Преимущества барбекю на заднем дворе собственного дома вполне очевидны. Можно собирать компанию в любое удобное время, а при желании готовить вкусные блюда даже в обычные дни для своей семьи. Некоторые даже могут заняться домашним бизнесом – изготовлением и продажей домашней колбасы, любимой многими. Пропитанная и прокопченная дымом, она получит необычный, яркий и приятный вкус.

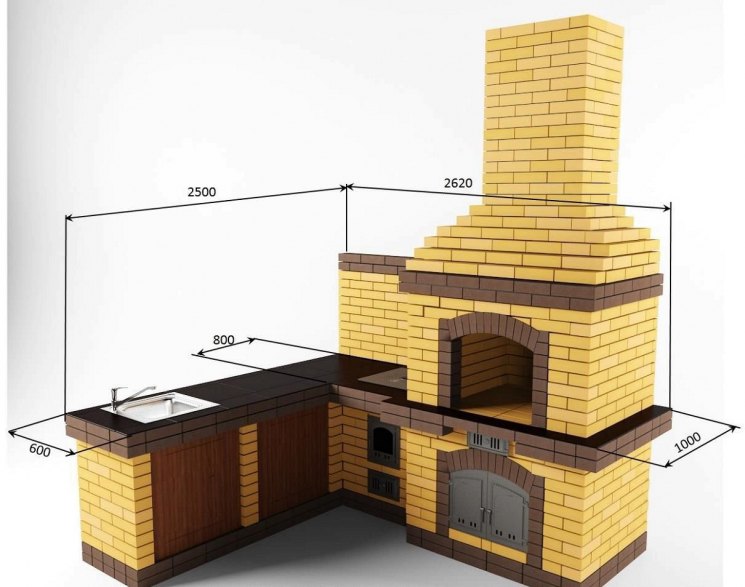

1. Размеры сооружения

Чтобы определиться с размерами для печи, следует просмотреть несколько уже выполненных проектов. Однако существуют стандартные размеры печи, которые рекомендуется учитывать при постройке. Все цифры приведены в сантиметрах:

  • Высота подъема фундамента – 70-90.
  • Высотность стенок печи – 170-180.
  • Высотность оборудования для гриля – 50-70.
  • Толщина крышки стола – 7.
  • Ширина столешницы – 45-50.

При построении чертежа барбекю следует отдельно произвести расчеты для фундамента. Это обязательное условие по той причине, что кирпичное сооружение является достаточно тяжелым. Лучше всего строить фундамент на ленточном основании, заглубленном приблизительно на 30 сантиметров в землю. Очень глубокий фундамент для барбекю не нужен, единственное, на что следует обратить внимание: он должен быть устойчивым, находиться на ровной поверхности и выдерживать массу печи.

Барбекю из кирпича – возведение своими руками

Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку универсальных конструкций барбекю не существует.

Составление плана мероприятий

При строительстве надо руководствоваться общими указаниями, которые действуют для любых типов барбекю:

  1. гриль следует делать не ниже 70-80 см, с учетом роста хозяина;
  2. плита традиционно располагается на 10 см ниже уровня гриля;
  3. следует предусмотреть нишу для дров и шкафы, крюк для щипцов.

При этом надо учесть все мелкие детали, чтобы впоследствии было удобно пользоваться сооружением. Когда будут готовы чертежи, следует сделать расчет, составить план мероприятий и подготовить список строительных материалов (в том числе – для фундамента).

В списке материалов для основных работ должны быть:

  • шамотный и облицовочный кирпич;
  • глиняный и обычный раствор;
  • пруток из металла d-30 мм;
  • лист из стали 5 мм;
  • дверцы для топки и поддувала;
  • колосниковая решетка.

А для обустройства основания:

  • строительная смесь;
  • арматурные прутья;
  • доски для сооружения опалубки;
  • щебень и песок.

Строительство печи происходит на плитном основании, каркас возводится из шамотного кирпича. После чего он облицовывается камнем. Подойдет гранит, песчаник, доломит, бутовый камень. Можно проявить фантазию и придать камину любую причудливую форму.

Почему из кирпича?

Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и газовых баллонов, чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.

Но схема распределения тепла в конструкциях из кирпича совершенно иная. Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.

Кирпичная конструкция барбекю действует как духовой шкаф, только без дверцы. Тепло, отражаясь от его внутренней поверхности, воздействует одновременно на всю поверхность продукта, обеспечивая его равномерную обработку.

Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.

В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:

  1. равномерная обработка пищи;
  2. возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;
  3. барбекю можно сделать одной из самых привлекательных частей участка.

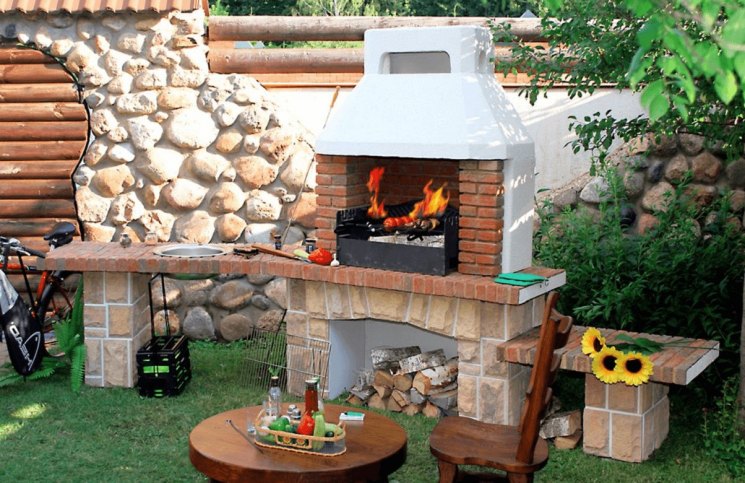

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

  • В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

    Варианты барбекюшниц

    Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

    Барбекю могут быть весьма разнообразны:

    • барбекю-камин;
    • барбекю-гриль;
    • многофункциональное сооружение;
    • барбекю с одни очагом;
    • барбекю с мангалом и казанком;

    Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

    Интересная идея – комплекс барбекю с коптильней. Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

    Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

    Возведение барбекю из кирпича

    Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

    Рассмотрим пошаговый план возведения барбекю для дачи.

    Шаг 1: Обустройство фундамента

    Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

    Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

    Шаг 2: Подготовка

    Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

    Шаг 3: Возведение

    В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

    Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

    Шаг 4: Обжиг

    После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

    Читать еще:  Творческий конкурс пообезьянничаемподелки участников

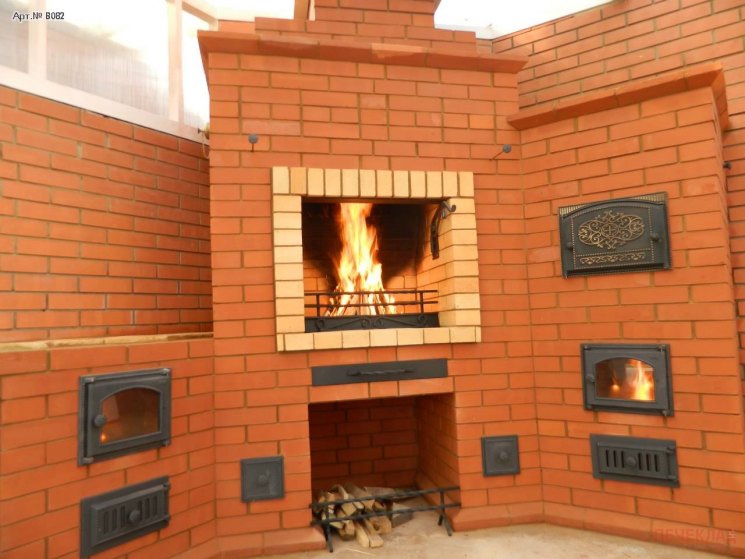

    Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема. Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон.

    Шаг 5: Сушка

    После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

    Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.

    Печь-барбекю из кирпича своими руками: чертежи и порядовка

    Мясо, рыба, овощи, приготовленные своими руками в печи-барбекю, имеют впечатляющий вкус и особенный аромат. Выложить печь-барбекю несложно, соблюдая необходимую технологию печных работ. Мы подготовили для вас подробную инструкцию с чертежами и порядовкой, чтобы вы могли сложить ее самостоятельно.

    Печь-барбекю Е. Гудкова хорошо объединяет в одной конструкции две функции — гриль-барбекю и варочную плиту с конфоркой.

    Фундамент

    Материалы

    Основными материалами для монолитной плиты являются: бетон, арматурные сетки.

    Для устройства фундамента достаточно применить бетон по прочности на сжатие В15 (М200). Приготовить его можно, соблюдая пропорцию:

    1. Цемент М 400 — 1 часть.
    2. Щебень или гравий, крупность которого должна быть меньше 30 мм — 4 части.
    3. Песок — 2 части.

    Примеси в песке глины, органических частиц, слюды, а также пылевидных включений должны составлять не более 10% от его объема. В крупном заполнителе (гравий, щебень) количество примесей, понижающих прочностные свойства бетона, должно составлять менее 2%.

    Расход составляющих бетона по весу в расчете на 1 м 3 :

    • цемент — 325 кг;
    • песок — 1300 кг;
    • щебень — 1300 кг;
    • вода 205 кг.

    Арматура

    Для армирования фундамента берется сетка из арматуры класса АIII

    Размер фундамента принимаем больше размера печи на 10 см с каждого края. Если печь имеет размер 1400х1000 мм, то фундамент будет 1600х1200 мм.

    Инструменты

    • щуп (для уплотнения бетона);
    • трамбовка (узкая), защищенная металлом;
    • трамбовка (круглая) с двумя ручками;
    • трамбовка (квадратная), обитая снизу металлом;
    • гладилка (для разравнивания бетона);
    • скребок (для удаления цементного молока);
    • полутерок;
    • доска (для разглаживания бетона);
    • кельма;
    • лопата — прямая режущая часть;
    • лопата — остроконечная нижняя часть;
    • лопата для раствора.

    Укладка бетонной смеси

    Правильно подобранный и сделанный фундамент — гарантия прочности и долговечности всей конструкции. Здесь очень важно знать, какой грунт станет основанием для печи. Достаточно плотный грунт вполне может удержать конструкцию печи-барбекю. Но здесь есть подводные камни, о которых необходимо знать.

    Существуют грунты, которые могут изменять свой объем из-за намачивания или понижения температуры. Это набухающие глинистые, просадочные лессовые и с содержанием растворимых солей, водонасыщенные (при замерзании лед увеличивает объем грунта), с частицами биологического происхождения (торф) и т. д. Эти грунты требуют специальных мероприятий по их укреплению.

    Разметку будущего фундамента можно сделать, натягивая бечевку на колышки. Размер ямы для песчаной подушки принимается по размеру фундаментной плиты (160х120 см). Так как печь-барбекю будет находиться на улице, грунт в зимний период времени будет подвергаться замораживанию и оттаиванию. В зависимости от типа почвы, глубина песчаной подушки может достигать 1000 мм.

    Заполнение ямы песком необходимо проводить послойно (15 см) с трамбованием, либо с проливкой водой для уплотнения. На землю до укладки песка можно постелить геотекстиль, который пропускает воду, но препятствует размыванию песка грунтовыми водами.

    На песчаную подушку нужно уложить гидроизоляцию из 2-х слоев рубероида. Это позволит защитить бетон от воды в грунте и удержит не затвердевшую бетонную смесь от протекания в песок.

    Доски для опалубки применяют хвойных и лиственных пород толщиной не менее 2 см и не шире 15 см. Стойки, к которым в дальнейшем будут крепиться доски опалубки, вбиваются в землю через 50 см, а затем укрепляют их подкосами. Прежде чем начать укладку бетонной смеси, необходимо очистить опалубку от грязи и увлажнить.

    Далее производится установка арматуры в опалубку. Арматурные сетки с помощью вертикальных стержней связывают в объемный каркас, учитывая расстояние между ними и величину защитного слоя рабочей арматуры — 2 см.

    Бетонирование желательно сделать за один раз. Это обеспечит одинаковые сроки твердения бетона. Также нельзя забывать о трамбовании бетонной смеси для удаления образовавшихся пузырьков воздуха и уплотнения бетона.

    Чтобы поддержать влажностный режим, необходимый для нормального твердения бетона, его покрывают увлажненной мешковиной, брезентом или другим подобным материалом. Можно через 3 часа после заливки бетона на его поверхность насыпать слой влажных опилок, либо песка, которые периодически увлажняют (5 раз за день). Такой режим поддерживается 7–14 дней, пока бетон не достигнет 50–70% своей прочности.

    Важно! При температуре наружного воздуха ниже +5 °С свежий бетон нужно утеплить для соблюдения равномерного режима схватывания.

    Опалубку можно снимать, когда бетон наберет не менее 50% прочности. В днях это будет зависеть от температуры воздуха:

    • +5 °С — 12 дней;
    • +10 °С — 8 дней;
    • +15 °С — 7 дней;
    • +20 °С — 6 дней.

    В любом случае показателем для возможности снятия опалубки будет твердость углов и поверхности конструкции. Приступать к работам по возведению печи-барбекю можно только через 2 недели, учитывая температуру воздуха.

    Корпус печи-барбекю Гудкова

    Материалы

    1. Кирпич огнеупорный (шамотный) ГОСТ 390–96.
    2. Кирпич глиняный обыкновенный ГОСТ 530–2012.

    Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

    На печь потребуется кирпича — 465 шт.

    • однокомфорочная плита варочная 420х500 мм;
    • решетка–мангал 420х500 мм;
    • металлический лист 500х600 мм;
    • прочистная дверка 140х140 мм;
    • поддувальная дверка 270х140 мм;
    • топочная дверка 250х270 мм;
    • колосниковая решетка 300х200 мм;
    • уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
    • проволока стальная 2 мм — 10 м;
    • шнур асбестовый 5 мм — 10 м.

    Глино-песчаный раствор

    Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

    Состав раствора (глина, песок):

    Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок.

    Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

    Инструмент печника

    Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

    1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

    Корпус садовой комбинированной печи

    Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

    Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода.

    Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

    При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

    Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

    К печным дверцам крепится стальная проволока для заделки ее в кладку.

    Порядовки

    Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

    При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

    Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

    Читать еще:  Рулевой адаптер для мотоблока сделать самому

    Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней.

    Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы. А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

    Как своими руками сделать садовую печь барбекю

    Владея своим собственным домом и просторным участком около него, можно поразмыслить о месте для отдыха и обустроить на нем печь барбекю своими руками. Это многофункциональная и удобная конструкция не только принесет пользу, но и станет прекрасным дополнением для ландшафта.

    Вариантов возводимых конструкций огромное множество, выбор между которыми зависит от двух следующих факторов:

    • Финансовые возможности – чем функциональнее и массивнее будет печь-барбекю, тем больше для нее необходимо качественных стройматериалов
    • Кем именно будет выполнена работа – простому хозяину-любителю будет труднее возвести сложную и многофункциональную конструкцию в короткие сроки, чем профессиональному мастеру

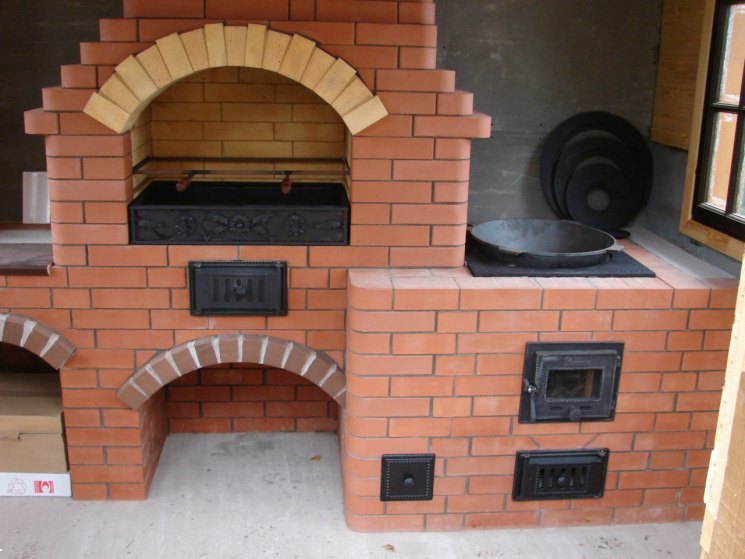

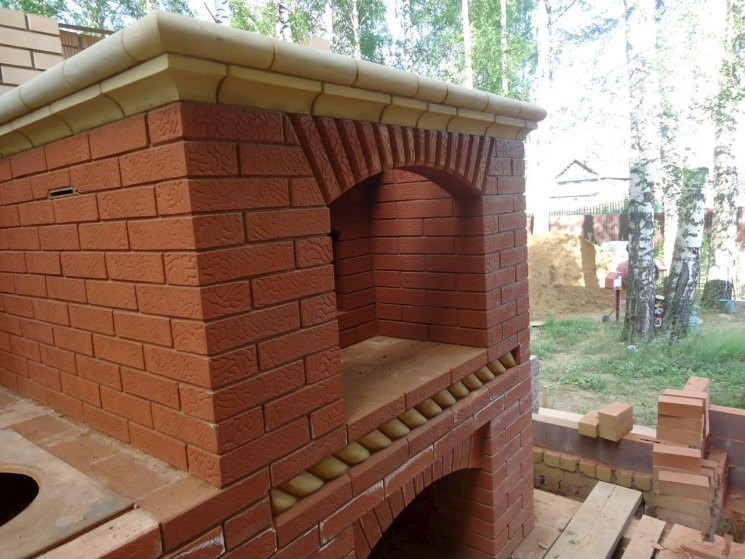

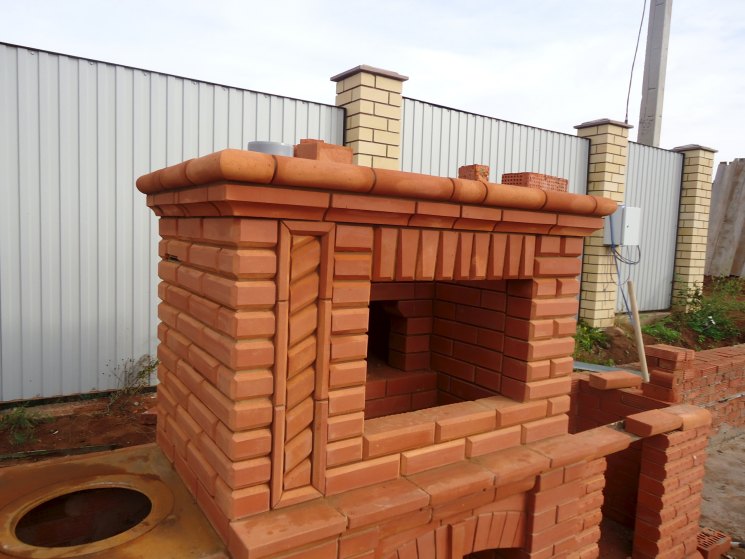

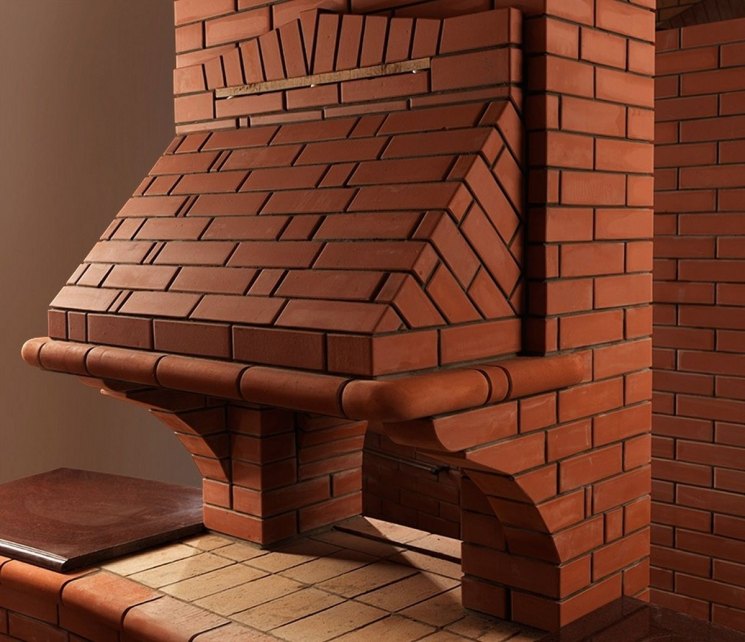

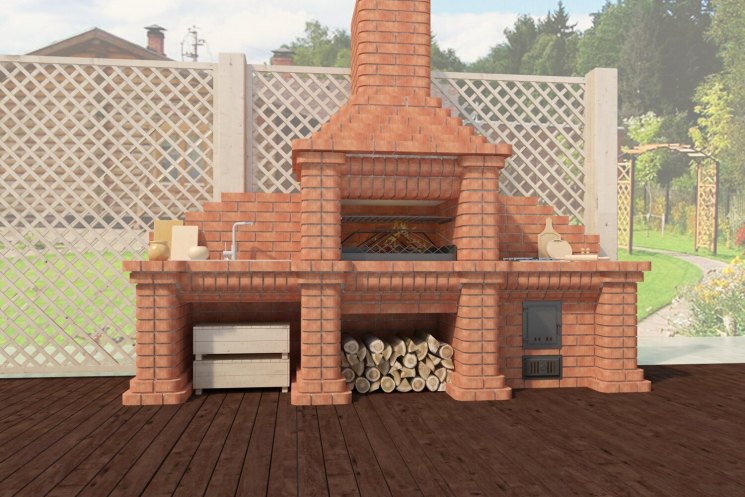

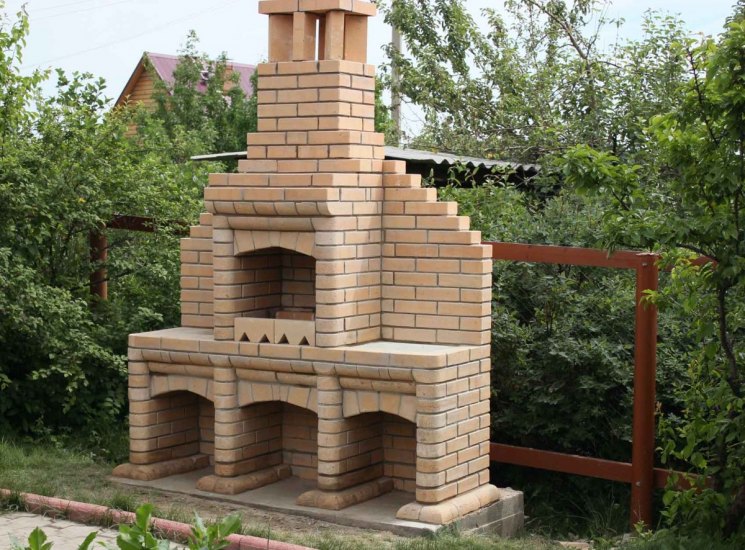

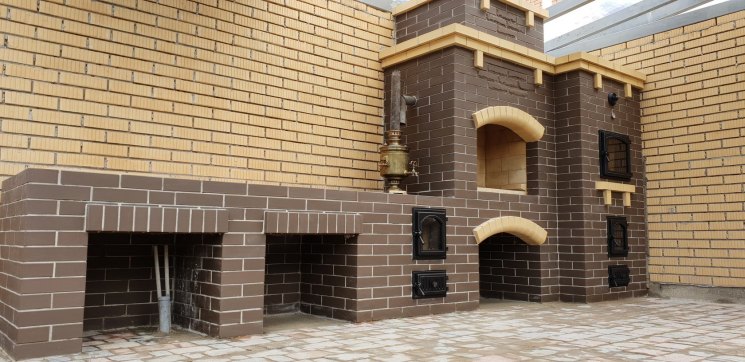

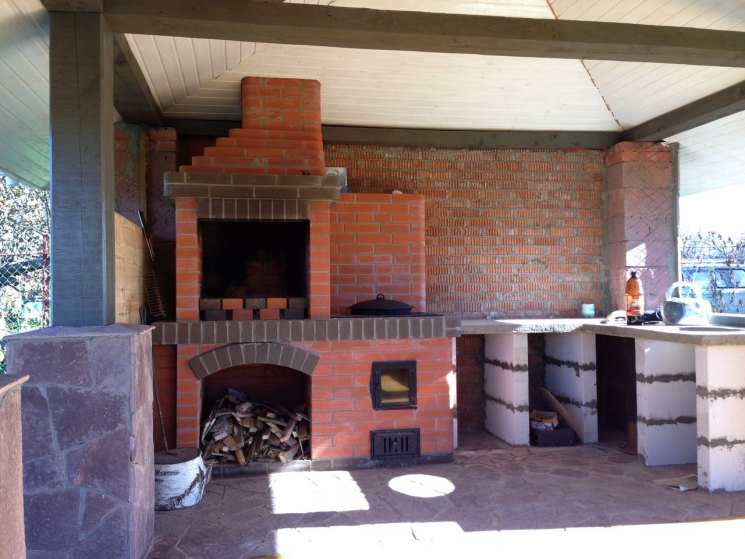

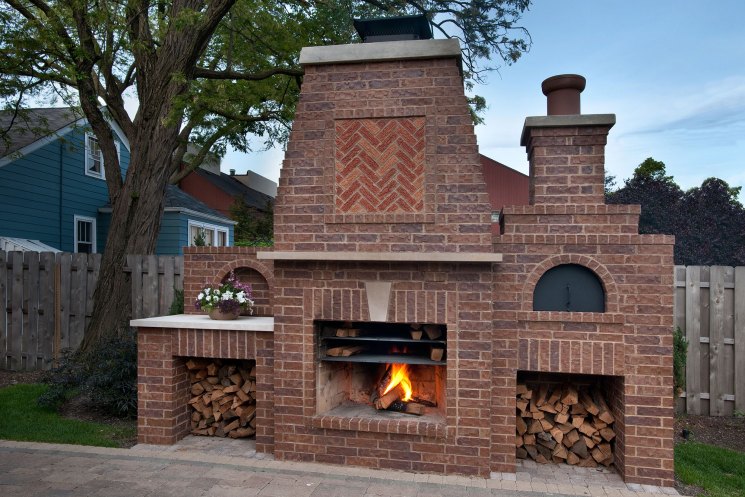

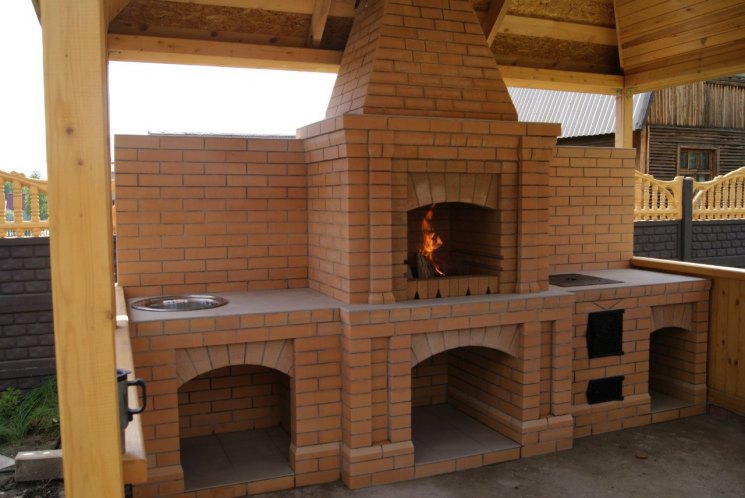

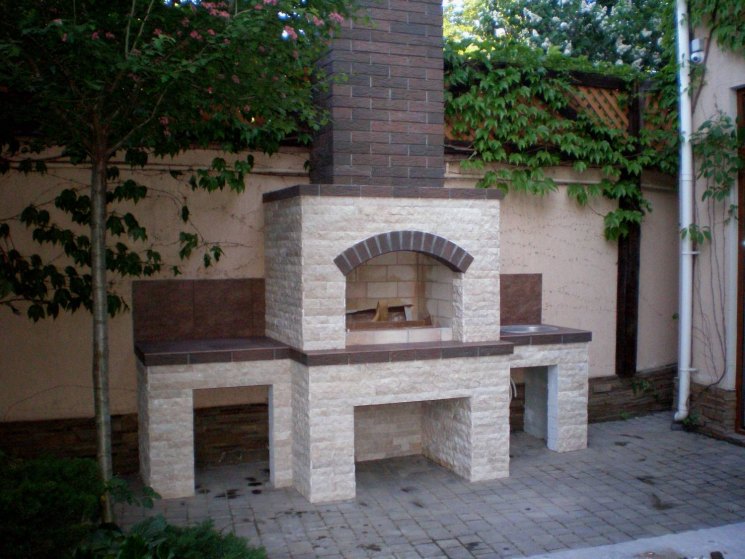

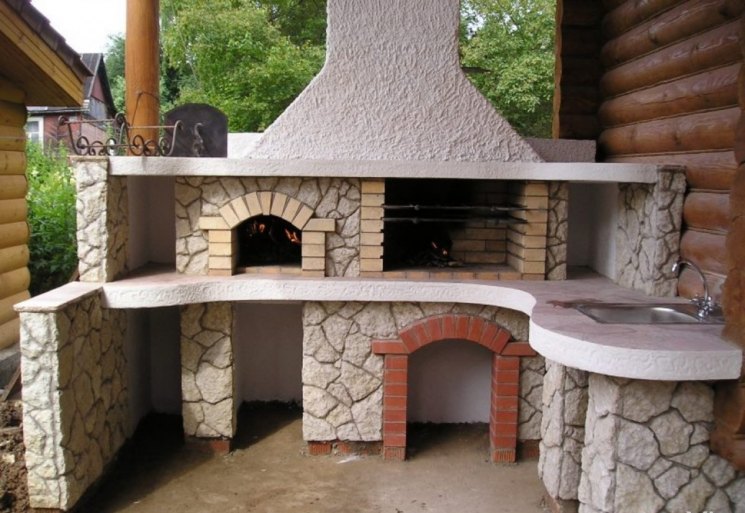

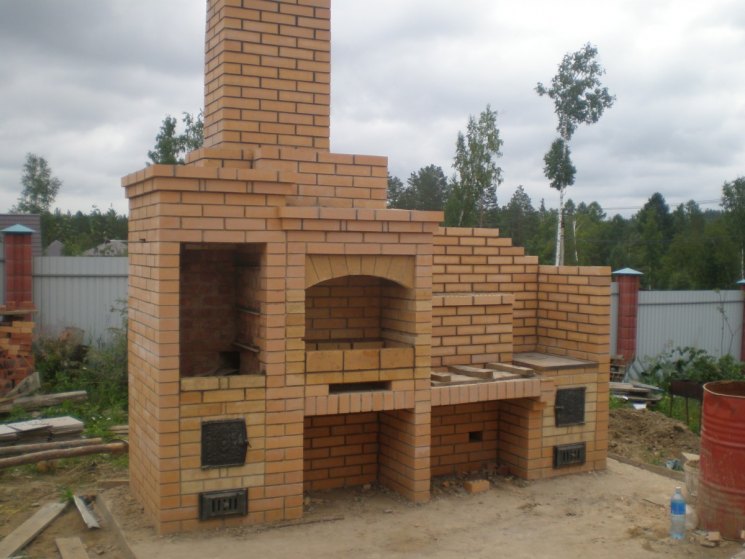

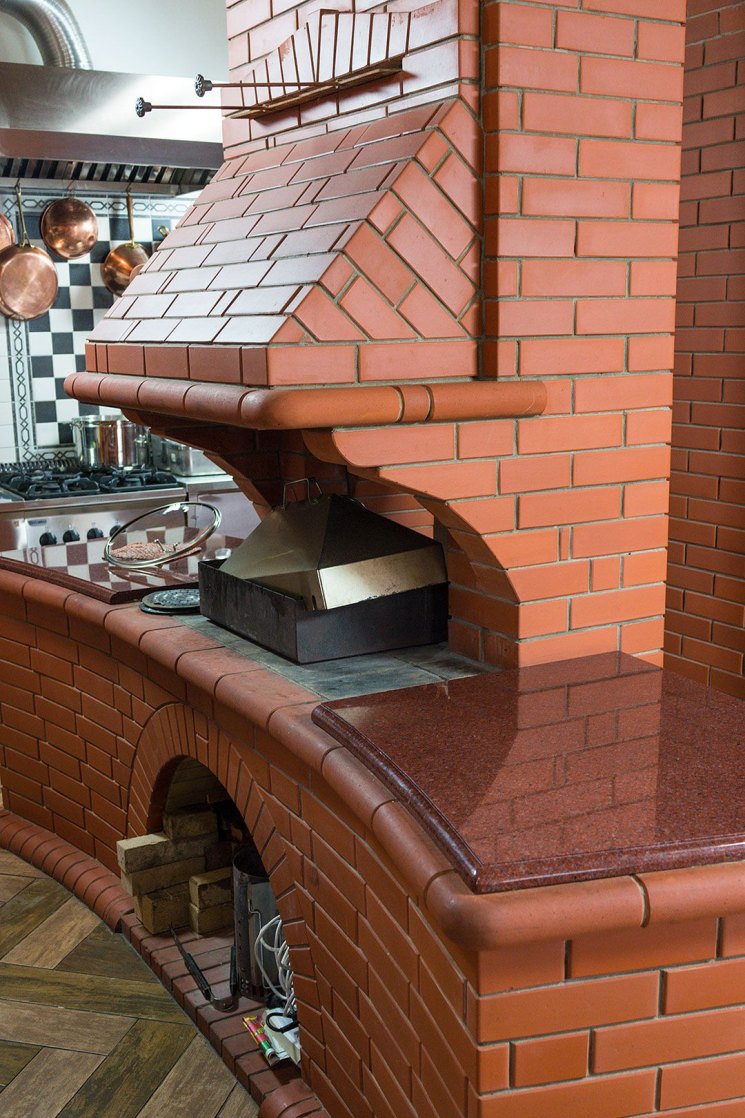

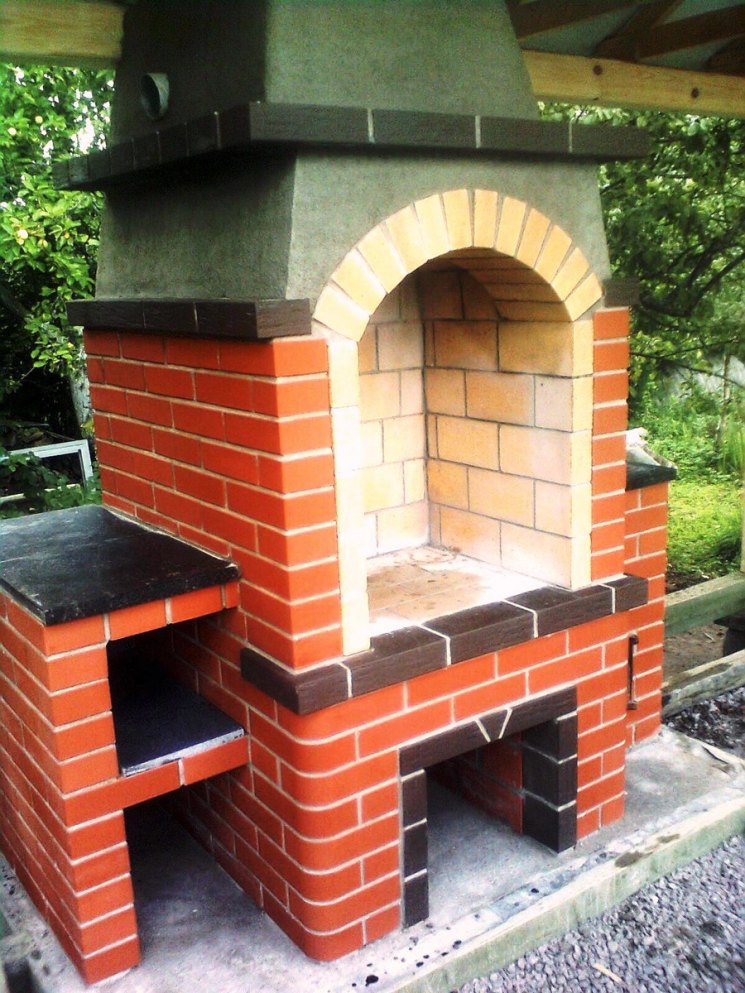

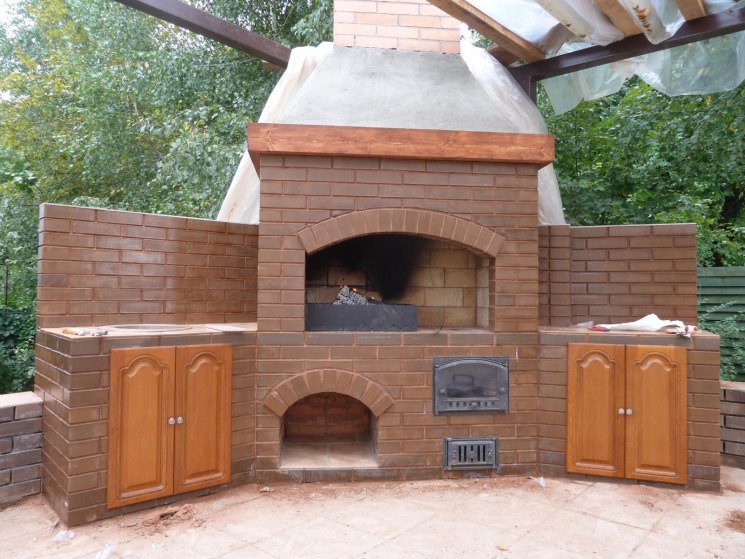

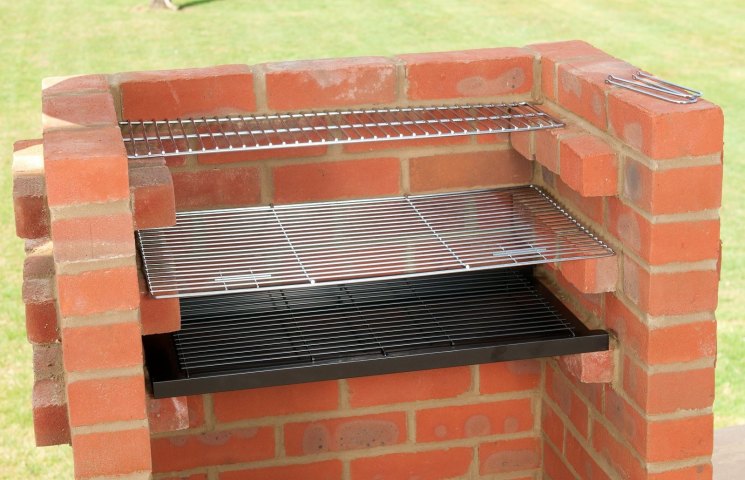

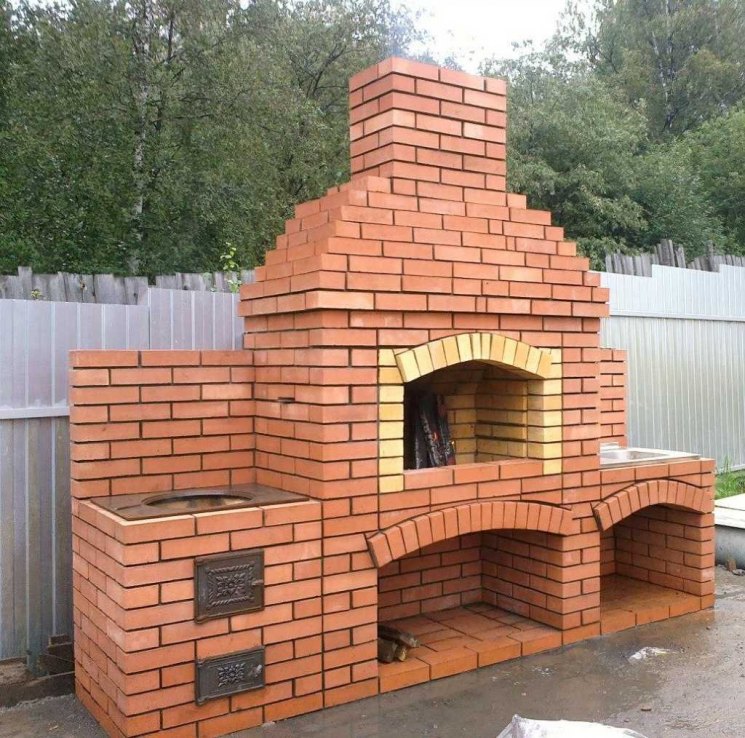

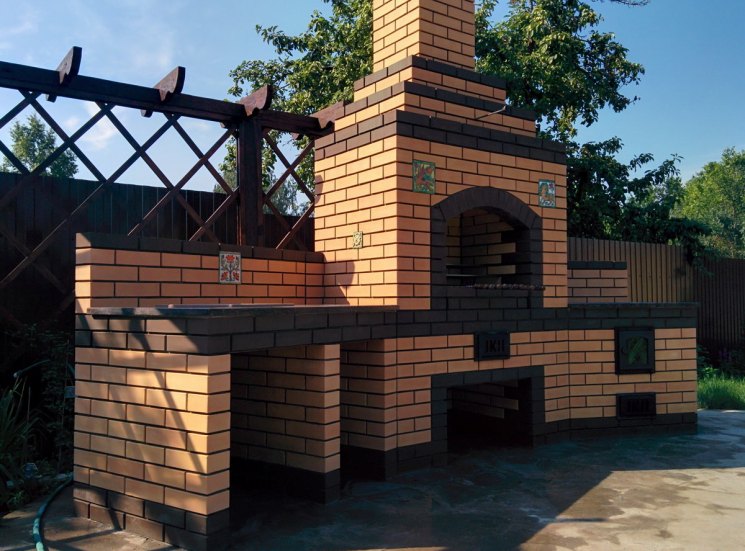

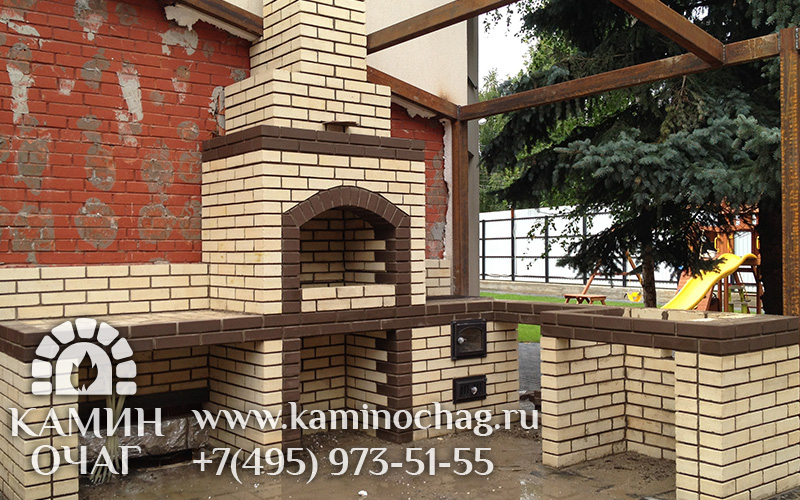

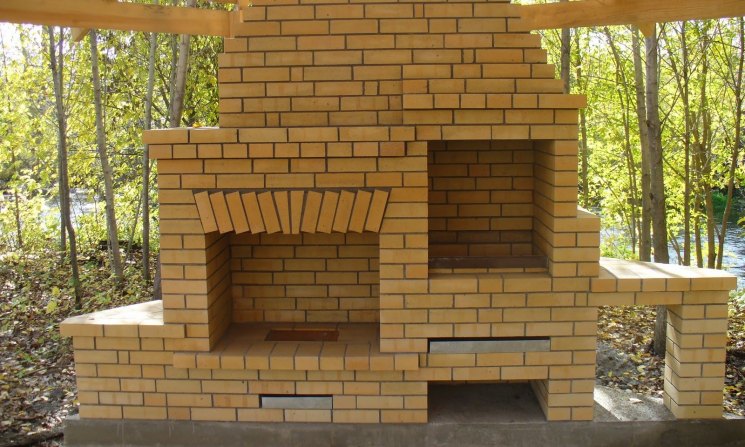

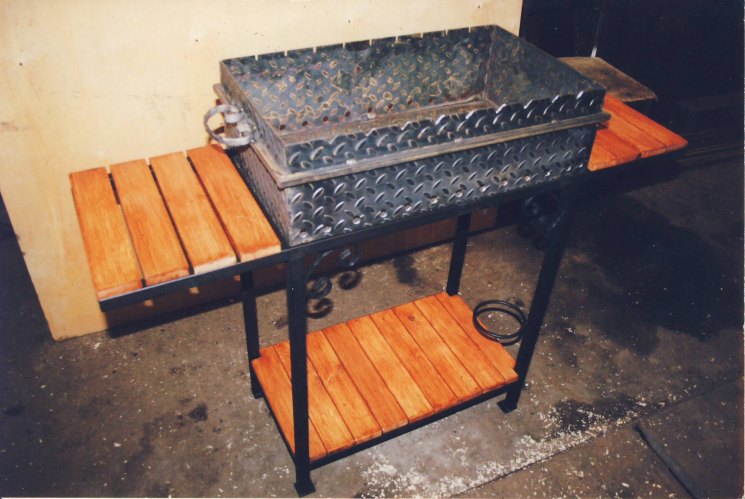

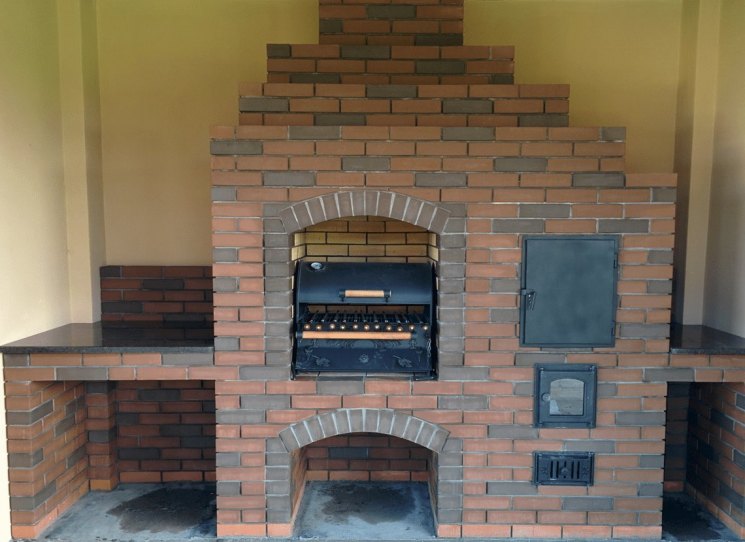

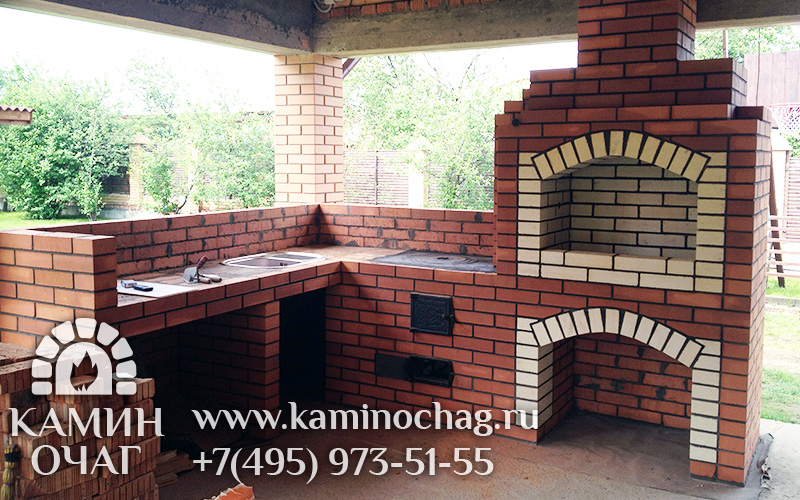

    Варианты изготовления и кладки печи барбекю:

    Для увеличения кликните по изображению

    Подготовка к работе

    Барбекю – это печка, которую располагают на открытом воздухе и используют для приготовления пищи. Несмотря на большое разнообразие моделей, принцип действия у них один. Комбинируя с другими печами, можно возвести конструкцию, используемую не только для жарки шашлыков на шампуре, но и на сковороде, для варки и т.д.

    Подготовительный этап проведения работ можно поделить на три части:

    • Выбор конструкции
    • Выбор удобного расположения
    • Закупка материалов и подготовка рабочего инструмента

    Читайте так же, пошаговое руководство о том как сделать настоящую русскую печь своими руками

    Выбираем конструкцию

    Чтобы возвести простую и функциональную печь барбекю своими руками, в первую очередь руководствуются своими вкусами и предпочтениями, материальными возможностями. Если конструкция будет эксплуатироваться практически повседневно, необходимо рассмотреть один из наиболее основательных вариантов, включающий барбекю и другие жарочные конструкции, разделочные столы, место для хранения охапки дров и т. д.

    Пользуясь печью один-два раза в месяц, смысла устраивать грандиозную стройку нет. Достаточно возвести небольшую по размеру и площади печь с отделением для жарки.

    Выбор удобного расположения

    Выбирая оптимальное место, необходимо учесть расположение деревьев и прочей растительности на участке. Над печью не может быть веток, которые быстро обгорят. Свободное пространство должно позволить организовать прилегающую зону отдыха.

    Кирпич очень сильно нагревается, поэтому задняя стенка не должна прилегать к другим строительным конструкциям. Весьма оптимальный вариант – обустроить позади альпийскую горку.

    Закупка материалов и подготовка рабочего инструмента

    Выкладывать печь барбекю своими руками можно из шамотного и керамического кирпича. Если их комбинировать между собой, следует обращать внимание на разницу температурного расширения, возводя ими обособленные друг от друга участки или обустраивая компенсационные швы.

    Классический раствор для печей – песчано-глиняный. Масса на основе цемента не выдержит резкого изменения температур и начнет трескаться. Соотношение песка и глины бывает различным и зависит от качества и свойств последнего компонента. Наиболее распространенная смесь:

    • 1-2 части песка
    • 1 часть глины
    • 0.25-0.3 части воды

    Помимо основных строительных материалов для работы потребуются: цемент и рубероид для возведения фундамента, крупные камни, доска для опалубки, металл, рабочий инструмент.

    Приступаем к работе

    Возвести печь барбекю своими руками из кирпича не сложно. Весь рабочий процесс делится на три этапа:

    • Подготовка чертежа, эскиза и подсчет требуемого строительного материла, поход по магазинам за всем необходимым
    • Возведение фундамента, способного выдержать вес будущего барбекю
    • Кирпичная кладка

    Завершив работы, можно подумать о надежной защите конструкции от капризов природы, соорудив небольшой навес.

    Подготовка чертежа

    Барбекю следует расположить на бетонном основании. У большинства конструкций присутствуют минимум 2 отделения – разделочный стол и просторная жаровня. В первый появится возможность врезать мойку. Жаровня оснащается трубой и сводом, чтобы не допустить задымления.

    Чертеж должен сдержать каждый из размеров. Если что-то будет корректироваться, нужно исходить из габаритов закупаемого кирпича (как правило, 25х12х6 см).

    Основание для печи барбекю

    Прежде чем обустраивать опалубку под печь барбекю своими руками, необходимо подготовить участок. Веревками размечаются габариты конструкции (плюс 10-15 см) и снимается слой плодородных почв. Если рядом будет располагаться деревянная беседка, спереди обустраивается бетонное основание шириной 60-70 см.

    Наиболее оптимальное основание – армированная монолитная плита толщиной более 0.3 м. Под него кладется гравийно-щебенчатая подушка (10-15 см) и обустраивается гидроизоляция (стелется обычный рубероид), чтобы не допустить деформирующих воздействий зимой.

    Затем обустраивается опалубка из досок, возвышаемая над землей около 10-15 см. Если грунт осыпается – она устанавливается на всю глубину. После делается арматурный каркас, предпочтительно из металла 10-14 мм. Прутья укладываются решеткой с размером ячейки 20х20 см и перевязываются проволокой. Нужно две таких сетки: первая кладется на дно, вторая – 5 см ниже верха основания.

    Раствор готовят из морозостойкого цемента марки М200 или выше. Залив и утрамбовав вибратором, необходимо дождаться полного высыхания фундамента (до 2-3 недель). Его накрывают пленкой и в жаркие дни сбрызгивают водой. Демонтировать доски можно спустя 5-7 дней.

    Возможно вас так же заинтересует руководство о том как своими силами сделать камин из кирпича

    Видео руководство по кладке садовой печи барбекю из кирпича с мангалом

    Порядовка и схема кладки

    Сняв опалубку и дождавшись покуда бетон окрепнет, настает самый ответственный из этапов – кладка кирпичей. На плите наносят разметку, обозначив габариты будущей конструкции. Нужно еще раз приложить уровень и убедиться, что поверхность горизонтальная. В случае обнаружения существенных погрешностей, их устраняют.

    Ряды с первого по четвертый необходимо укладывать ложковой перевязкой. Перед пятым рядом кладется уголок 40х40 мм с фронтальной стороны – он будет выполнять роль своеобразной опоры. Чтоб получились основания для поддона и полки, бока пятого ряда кладутся тычковой перевязкой.

    Ложковой перевязки следует придерживаться, укладывая ряды с шестого по восьмой. Ряд под номером девять делается аналогично пятому, чтобы образовались опоры под столешницу и решетку.

    На этом можно считать завершенным возведение стола. Далее печь барбекю своими руками будет строиться лишь со стороны жаровни. Снова ложковой перевязкой укладываются кирпичи с десятого по четырнадцатый ряды. Перед пятнадцатым рядом вновь кладется металлический уголок с фронтальной стороны, выполняющий роль опоры для печного свода. Кладется пятнадцатый ряд.

    Затем нужно обустраивать постепенно сужающийся свод. Сделать его можно чередую тычковую и ложковую связку, постепенно смещая в центр. У шестнадцатого ряда тычковая вязка делается с фронтальной стороны, ложковая – по бокам. У семнадцатого – наоборот, в восемнадцатом ряду вновь меняем. Образовавшиеся выступы можно обустроить по своему назначению.

    С девятнадцатого по двадцать первый ряд укладывают ложковой кладкой.

    Двадцать вторым ядом начинается труба. В двадцать третьем ряду делается необходимое сужение и работу продолжают в той же последовательности до желаемой высоты. Чем выше – тем лучше будет тяга.

    В предпоследнем ряду делаются окошки для удаления дыма. Последний ряд будет закладываться полностью.

    Работу можно считать оконченной. Покуда раствор будет засыхать, остается подумать о внешней отделке и надежной защите от капризов природы.

    Рекомендуем прочитать инструкцию по изготовлению фальш камина своими руками

    Отделочные работы

    Необходимо смонтировать полки, отделочную столешницу, сетку для жарки и поддон под угли. Последний выполняют из листа стали, у которого подогнуты края. Минимальная высота борта – около 5 см.

    Решетку можно забрать из старой духовки или купить новую хромированную модель. Главное, чтоб она подходила по размерам. Столешницы и полки делаются из влагостойкого материала.

    Сверху труба должна закрываться крышей из нержавеющей стали. Это защитит дымовые окошки от дождей. Монолитную плиту обкладывают плиткой или керамогранитом, чтобы не допустить проникания внутрь влаги.

    Вокруг печи-барбекю можно обустроить полноценную беседку, навес которой будет накрывать конструкцию. Очень важно, чтобы легко воспламеняющие предметы и материалы располагались подальше от кирпичных стенок, которые сильно разогреваются.

    Сварив коптильную камеру, расширится функциональность печи.

    Видео инструкция

    Построить печь барбекю своими руками не трудно, если грамотно и не спеша спланировать каждый из этапов и хорошо подготовиться к работе. Самый важный из этапов – кладка. От качества ее выполнения будет зависеть долголетие службы всей конструкции.

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    Adblock
    detector
