Схема сборки шнекового снегоуборщика своими руками

Самодельный шнековый снегоуборщик своими руками + чертежи

Востребование снегоочистителя возникает в тот момент, когда после снегопада приходится очищать большую территорию. Цены на такую технику заводского изготовления довольно высоки, поэтому умельцы стараются ее сделать самостоятельно. Основным рабочим механизмом снегоуборщика является шнек. Чтобы его изготовить, понадобятся точные чертежи. Допущенные в расчетах ошибки приведут к тому, что снегоуборочную машину во время работы будет бросать по сторонам. Сейчас мы рассмотрим, как сделать своими руками шнек для снегоуборщика из стального листа и транспортерной ленты.

Конструкция шнека и принцип его работы

Собрать шнековый снегоуборщик своими руками несложно. Здесь важно выдержать одинаковое расстояние между спиральными ножами, чтобы машина не виляла во время работы. В действие такие самоделки приводятся электродвигателем или мотором от мотокультиватора, бензопилы и другой подобной техники. Сама по себе шнековая конструкция может служить насадкой для мотоблока.

Шнековые снегоуборочные машины бывают двух разновидностей:

• Одноступенчатый снегоуборщик оснащен одним шнеком со спиральными ножами. Причем они состоят из двух частей, а между ними стоят подбрасывающие лопатки. Во время движения машины, ковш подрезает снежный пласт, и он попадает на работающий механизм. Вращающиеся спиральные ножи измельчают снег и подгребают его к центру корпуса. Здесь стоят вращающиеся лопатки, которые выталкивают его в сопло. Дальность выброса снега зависит от скорости вращения шнека. Обычно этот показатель составляет от 4 до 15 м. Ножи шнека бывают с ровной кромкой и зубчатые. Первый вариант применяется для рыхлого свежевыпавшего снега. В самодельном исполнении такой механизм часто изготавливают из транспортерной ленты. Ножи с зубчатой кромкой применяются для уборки слежавшегося и заледенелого снега.
• Двухступенчатые снегоуборщики тоже оснащены шнеком. Но это только первая ступень механизма, помогающая измельчать и выбрасывать снег. Второй ступенью служат лопасти ротора. Они слегка выступают над шнеком и помогают тщательнее перемалывать снег, а потом выбрасывать его через рукав.

Проще всего собрать одноступенчатый снегоуборщик своими руками, причем его хватит, чтобы эффективно справиться со снегом во дворе.

Подготовка схемы и материалов для изготовления одноступенчатого снегоуборщика

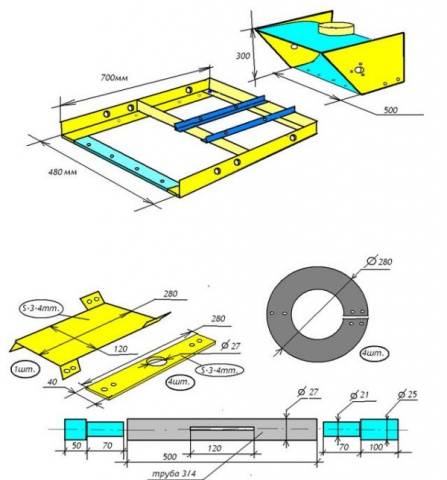

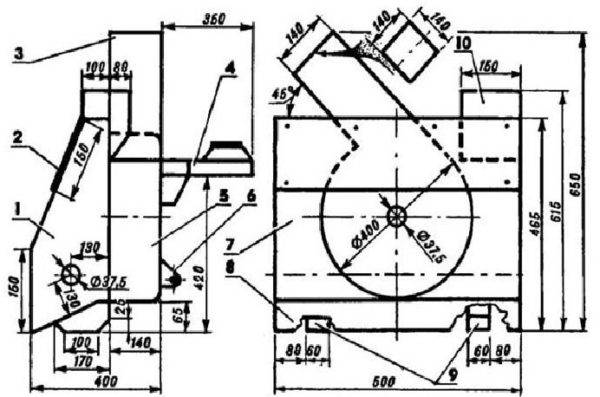

Правильно собрать снегоуборщик поможет схема, представленная на фото. По ней подготавливают нужный для работы материал и вырезают из него заготовки. Итак, давайте по порядку разберемся с каждым элементом конструкции:

• Обычно самодельный снегоуборщик изготавливают шириной 50 см. Для эффективной его работы потребуется любой двигатель мощностью минимум 1 кВт.
• Корпус снегоочистителя выгибают из листовой стали толщиной 1–2 мм. Боковые стороны можно зашить фанерой толщиной 10 мм. Однако нужно помнить, что на эту часть корпуса припадает основная нагрузка. На боковых полках закреплен сам ротор с подшипниками. Лучше всего их тоже сделать из металла или толстого текстолита.
• Основой шнека является ось. Для ее изготовления можно взять металлическую трубу диаметром 20 мм. Подбрасывающие лопатки вырезают из листовой стали толщиной 5 мм или куска швеллера. Ножи надежнее получатся из листового металла толщиной 2 мм. Иногда их делают из транспортерной ленты толщиной 10 мм или вырезают из старой автомобильной покрышки. На ось нужно выточить две цапфы. Подшипники подойдут № 203 или 205. Под них нужно найти две ступицы, которые болтами будут закреплены к боковым полкам корпуса снегоуборщика. Привод шнека делают через ремень или цепь. В зависимости от выбора понадобится шкив или звездочка. Подшипники для шнека подойдут только закрытого типа.
• Раму снегоуборщика собирают из металлического уголка. Если конструкция не является навеской на мотоблок, а выступает в роли машины, то на раме предусматривают место для установки двигателя. П-образную рукоятку выгибают из трубы диаметром 15–20 мм.
• Рукав для отвода снега можно делать из ПВХ трубы диаметром 150 мм или выгнуть из оцинковки.

Чтобы шнековый снегоуборщик легко передвигался по снегу, его ставят на лыжи. Их можно сделать из металлического уголка, завернув края вверх или вырезать деревянные полозья из толстой доски.

Сборка шнека и корпуса одноступенчатого снегоуборщика

Изготовление шнекового снегоуборщика начинается с рамы. Конструкция своей формой напоминает детские санки. Если таковые имеются в наличии, то их можно использовать вместо рамы. Только санки нужны стальные, а не алюминиевые. Самодельную раму снегоуборщика сваривают из металлических уголков. Размеры всех элементов указаны на схеме. В итоге должна получиться конструкция габаритами 700х480 мм.

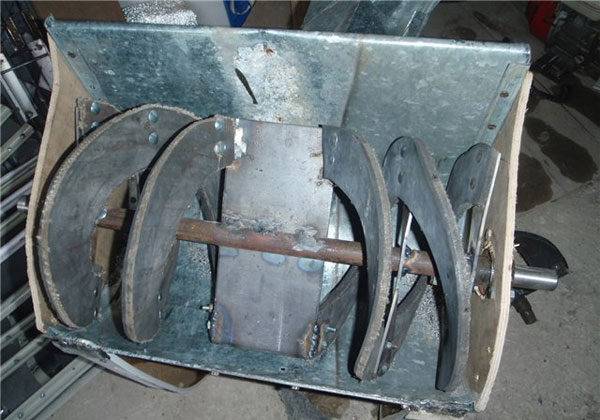

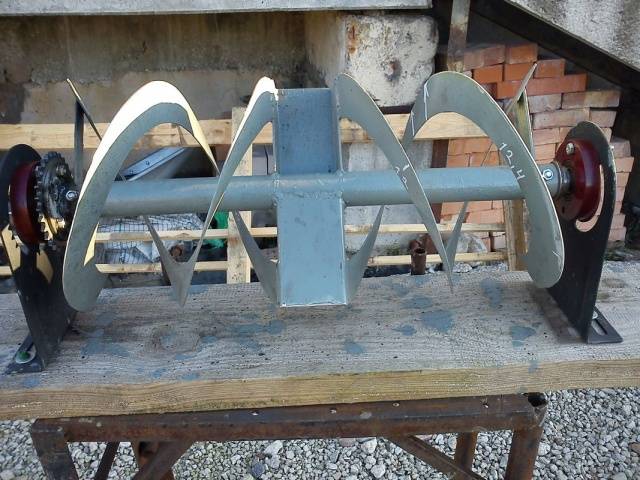

Самым сложным в изготовлении снегоуборщика является шнек. Сначала подготавливают материал для спиральных ножей. Неважно сталь это или резина из транспортерной ленты, процесс создания одинаков:

• Из подготовленного материала электролобзиком вырезают четыре диска. Их диаметр должен быть меньше полуокружности корпуса снегоуборщика. По нашей схеме этот показатель равен 280 мм.

  Лезвия шнека делают двухсторонние, и они устанавливаются под углом в сторону подкидывающих лопаток.
• По центру каждого диска сверлят отверстие, равное толщине оси. В нашем примере взята трубка диаметром 20 мм.
• Получившиеся кольца разрезают с одной стороны, после чего растягивают края в разные стороны. В итоге должно получиться четыре одинаковых элемента спирали.
• Теперь настало время сделать из трубки вал. Сначала строго по центру приваривают две лопатки. Их располагают друг против друга. На концы трубы приваривают цапфы для подшипников.
• Металлические лезвия шнека просто фиксируют сваркой к трубе. Для резиновых ножей на вал приваривают крепежи из металлических пластин с отверстиями. Соединение элементов выполняют болтами.
• На цапфы шнека насаживают подшипники. Одна из них должна быть длиннее. На эту цапфу насаживают шкив или звездочку, что зависит от типа привода.

Шнек готов, и теперь настало время собрать корпус снегоуборщика:

• Для основного элемента ковша берут лист металла шириной 500 мм и сгибают из него полукруг. В нашем случае диаметр дуги получившегося элемента должен быть не менее 300 мм. В таком ковше ножи шнека диаметром 280 мм будут свободно вращаться.
• Из металла, фанеры или текстолита вырезают боковые полки ковша. По центру крепят ступицы для подшипников.

В финале осталось собрать из деталей ковш и установить внутрь шнек. Ножи должны свободно вращаться от руки не зацепляя корпус ковша.

Если шнековый снегоуборщик не является насадкой к мотоблоку, то продолжаем собирать конструкцию. Сначала на раме фиксируют крепления для двигателя. Их лучше сделать регулируемые, чтобы выполнять натяжение ременного привода. К нижней части рамы крепят лыжи. Если они деревянные, то для лучшего скольжения поверхность можно оббить пластиком.

Сверху по центру корпуса ковша снегоуборщика вырезают сопло. Отверстие должно строго совпадать с расположением подкидывающих лопаток. К соплу фиксируют патрубок, а на него надевают выбросной рукав для снега.

Готовый ковш снегоуборщика фиксируют болтами к раме с лыжами. Сзади приваривают рукоятку управления. Двигатель тоже прикручивают болтами к раме. На рабочий вал надевают шкив или звездочку, и делают привод со шнеком. Регулирующимися креплениями мотора выполняют натяжку ременной или цепной передачи.

Готовый снегоуборщик перед запуском проворачивают за шнек или шкив рукой. Если все крутится нормально без зацепов, можно попробовать запустит мотор.

Изготовление двухступенчатого шнекового снегоуборщика

Двухступенчатый снегоуборщик сложен в изготовлении. Часто такая насадка используется для работы с мотоблоком. Благодаря ротору с лопастями улучшается захват снега, и увеличивается дальность его выброса через рукав до 12–15 м.

При изготовлении двухступенчатой конструкции, сначала собирают шнековый снегоуборщик. Принцип его изготовления мы уже рассмотрели, поэтому повторяться не будем. Для освежения памяти просто предлагаем посмотреть схему шнекового снегоуборщика на фото.

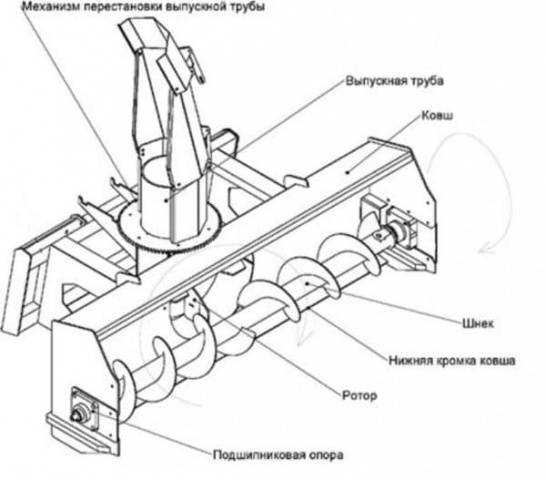

На следующем фото представлена схема уже двухступенчатого снегоуборщика. Здесь цифрой 1 обозначен шнек, а цифрой 2 – ротор с лопастями.

При самостоятельном изготовлении двухступенчатого шнекового снегоуборщика, понадобятся точные чертежи всех элементов конструкции. На фото предлагаем посмотреть схему, где показан вид сбоку.

Для изготовления ротора нужно найти барабан. Его можно сделать из старого газового баллона или другой цилиндрической емкости. Это будет корпус ротора. Далее, его соединяют с ковшом шнекового снегоуборщика там, где расположено сопло. Сам ротор представляет собой вал с подшипниками, на который надета крыльчатка с лопастями. Собрать его можно по предложенной схеме.

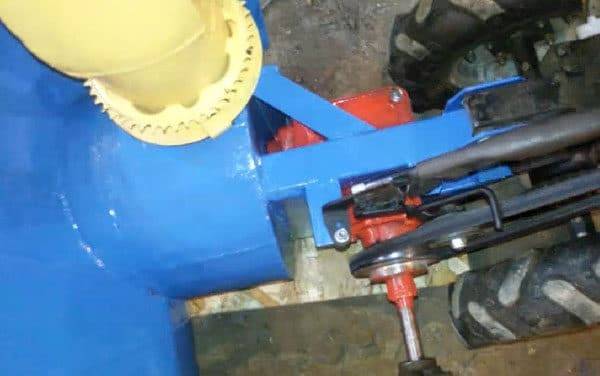

К мотоблоку двухступенчатая шнековая насадка крепится к прицепной скобе на раме. Привод делают с помощью ремней и шкивов.

Во время работы со снегоуборщиком, мотоблок движется на скорости от 2 до 4 км/ч. От скорости вращения шнека и крыльчатки ротора зависит дальность выброса снега.

На видео представлен полный цикл изготовления шнекового снегоуборщика:

Заниматься изготовлением шнекового снегоуборщика разумно, если ежегодно предстоит убирать большую территорию. Техника отличается простотой конструкции и практически не ломается. Надо только следить, чтобы в ковш не попал крупный камень или металлический предмет.

Делаем снегоуборщик своими руками: разбор 3-х лучших самодельных конструкций

Снежная пора – любимое время детворы: катание на лыжах и саночках, веселые игры в снежки и строительство ледяных замков… Но владельцев загородных домов обилие снега не очень радует, ведь приходится вновь браться за лопату и расчищать территорию. Хорошо, когда есть возможность приобрести снегоуборочную машину и превратить сезонную повинность в приятную работу. Но если нет лишних денег на покупку полезного «помощника», всегда можно сделать снегоуборщик своими руками из материалов, которые давно пылятся без дела в углу мастерской или сарая.

Конструкция #1 – модель шнекового снегоуборщика

Подготовка основных элементов

Предлагаем сначала рассмотреть вариант, как сделать снегоуборщик своими руками на основе старого двигателя от мотоблока. Для этого необходимо подготовить:

• Листовое (кровельное) железо для сборки корпуса шнека;
• Cтальной уголок 50х50 мм для рамы конструкции;
• Фанера толщиной 10 мм для боковых деталей;
• Полудюймовая труба для обустройства ручки машины.

Планируя обустроить самодельный снегоуборщик двигателем с воздушным охлаждением, необходимо обязательно предусмотреть дополнительную защиту отверстия воздухозаборника от выбрасываемых в процессе работы мелких частиц снега.

Мощность двигателя этого устройства составляет 6,5 л.с. Ее вполне достаточно для уборки свежего снега с приусадебной территории

Благодаря ширине захвата машины в 50 см удобно будет передвигать конструкцию и расчищать извилистые дорожки на участке. Машина имеет компактные габариты, ее ширина не превышает 65 см. Это позволяет в любой момент за ненадобностью прятать снегоуборщик в сарай, он легко проходит через обычный дверной проем.

Для изготовления вала шнека можно использовать ¾ дюймовую трубу. В трубе делают сквозной пропил, необходимый для фиксирования металлической лопатки размерами 120х270 мм. В процессе работы захватываемая снежная масса из транспортной ленты шнеком будет передвигаться к лопатке. Эта лопатка, в свою очередь, под действием вращения вала будет откидывать снег в стороны.

Раму снегоуборщика можно сварить из стальных уголков 50х50 мм, а ближе к краям конструкции в трубе к поперечным уголкам остается только приварить по два уголка с каждой стороны, размеры которых 25х25 мм

К этим уголкам в дальнейшем и будет крепиться платформа двигателя. Скрепить поперечные уголки с продольными и зафиксировать на них рукоятки управления можно с помощью болтов (М8).

Труба шнека оборудуется металлической лопаткой и четырьмя резиновыми кольцами d=28 см, материалом для изготовления которых может послужить боковина автопокрышки или 1,5-метровая транспортная лента толщиной 1,5 мм.

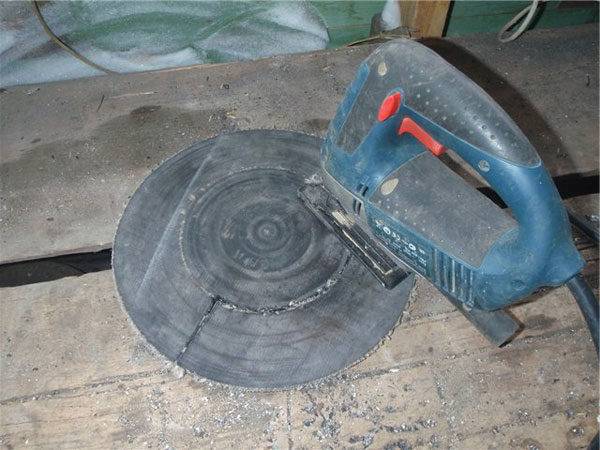

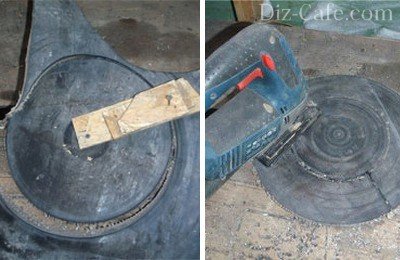

Вырезать кольца из резиновой основы можно с помощью простого приспособления: в дощечку забить два шурупа, а затем эту конструкцию плотно закрепить на ленте и провернуть по кругу. Значительно упростить процедуру вырезания можно, используя электролобзик

Поскольку шнек снегоуборной машины будет вращаться в самоцентрируемых подшипниках 205, их необходимо разместить на трубе. Для того чтобы самому сделать снегоуборщик можно использовать любые подшипники, главное – они должны быть закрытого исполнения. В роли защитного кожуха для подшипников может выступить опора от кардана старых моделей Жигулей.

Совет. Чтобы конструкция хорошо входила в подшипники, в ней нужно сделать пару пропилов и слегка обстучать. Такие манипуляции позволяют немного уменьшить диаметр вала.

Для страховки самодельного шнека от попадания льда желательно предусмотреть страховочный штифт. Помимо прямого назначения – срезания при заклинивании шнека, он будет служить в качестве ременного предохранителя (если обустроить систему ременной передачи). Привод шнека можно осуществить и цепью. Частота его вращения на холостом ходу выходит около 800 об/мин. Все необходимые комплектующие снегоуборочной машины можно приобрести в любом специализированном магазине.

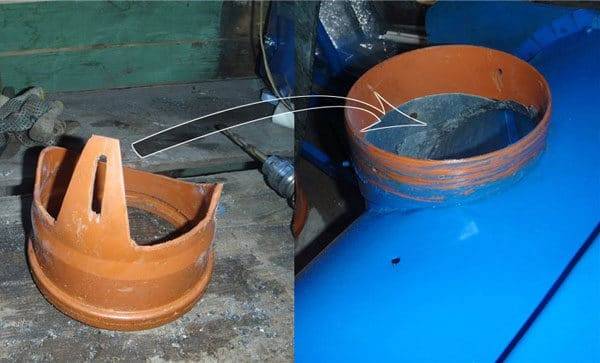

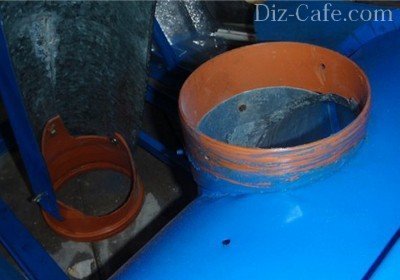

Для отброса снега хорошо подходит отрезок пластиковой канализационной трубы d=160 мм. Он фиксируется на трубе такого же диаметра, размещенной на самом корпусе шнека

Продолжением этого отрезка трубы будет выступать желоб для выброса снега, диаметр которого должен быть больше, нежели ширина металлической лопатки шнека.

Сборка конструкции

Перед сборкой конструкции необходимо обратить внимание на то, что размеры корпуса машины должны на пару сантиметров превышать габариты самого шнека. Это позволит предупредить задевание механизмом стенок корпуса в процессе работы.

Поскольку двигатель снегоуборщика в бесснежные периоды можно применять и для других целей, в конструкции агрегата желательно предусмотреть быстросъемную удобную платформу, благодаря которой двигатель в любой момент можно снять без задействования каких-либо инструментов.

Весомым преимуществом такого конструктивного решения является простота очистки корпуса и движимых частей машины от утрамбовавшегося снега. Да и убирать такой снегоуборщик на хранение намного проще: достаточно снять двигатель и машина станет в два раза легче.

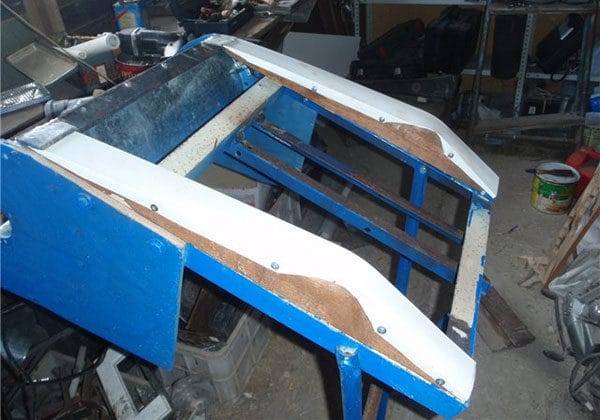

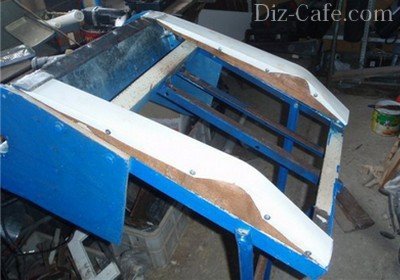

Основой для лыж выступают деревянные брусья, которые дополнительно оборудуются пластиковыми накладками. Изготовить такие накладки можно из короба от электропроводки

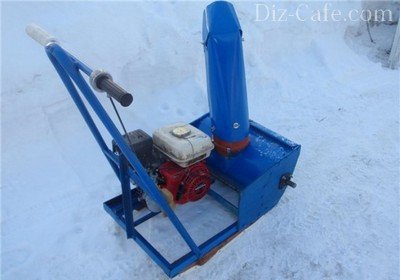

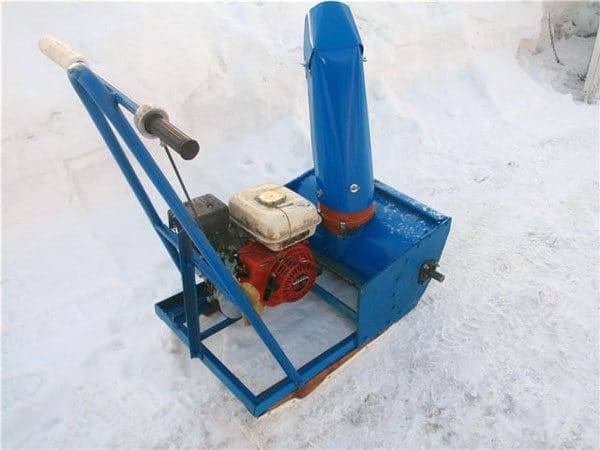

Снегоуборщик готов к эксплуатации. Осталось только покрасить самодельное устройство и приступать к работе по расчистке снега.

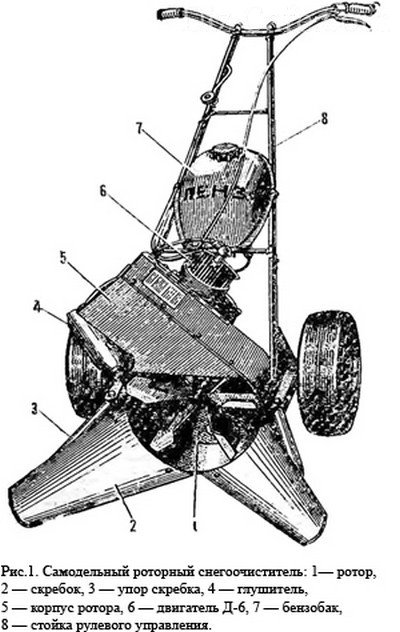

Конструкция #2 – роторный снегоочиститель «Вьюга»

Этот довольно простой по конструкции аппарат можно сделать в любой мастерской, оборудованной токарным станком и сварочным аппаратом. Сконструированный пензенскими умельцами снегосборщик хорошо себя показал даже в довольно тяжелых условиях снеговых заметов.

Основу конструкции устройства составляют: двигатель с вмонтированным глушителем, бензобак и трос для управления дроссельной заслонкой.

Все составляющие устройства можно приобрести в магазине или взять с того же мотовелосипеда

Для начала необходимо изготовить ротор на токарном станке на основе соответствующей заготовки из детали электродвигателя. Внешне он похож на стальной диск d=290 мм и толщиной 2 мм. Диск, соединяясь с помощью болтов со ступицей, образует конструкцию, к которой уже крепятся методом сварки 5 лопастей. Для повышения эффективности работы механизма лопатки дополнительно с обратной стороны усиливаются ребрами жесткости.

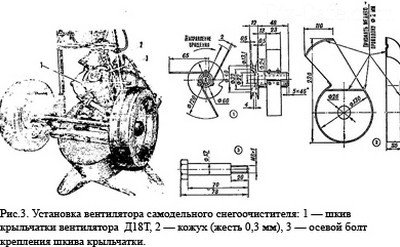

Система охлаждения мотора работает по принципу вентилятора, лопасти которого изготавливаются из дюралалюминия и фиксируются на шкиве для запуска мотора

Защищает вентилятор паяный кожух, размещенный на крышке картера. Для повышения качества охлаждения головку цилиндра размещают под углом в 90 градусов.

На корпус ротора сажается вал на попарно размещенных четырех шарикоподшипниках. Он фиксируется к корпусу при помощи стального прижимного кольца и болтов. Сам корпус ротора прижимается к раме с помощью специальной скобы, которая частично захватывает и прижимное кольцо.

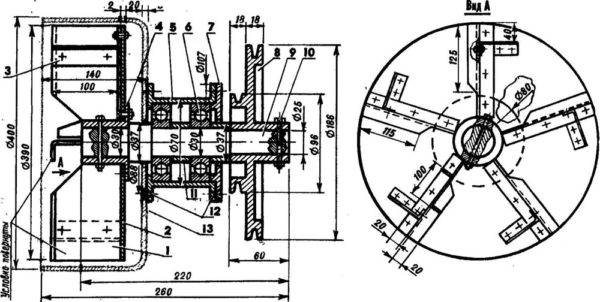

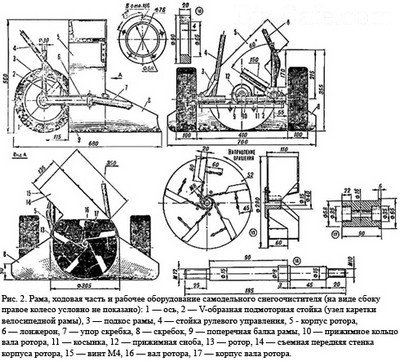

Схемы сборки основных элементов снегоуборочной машины «Вьюга»

Съемными элементами машины являются алюминиевая стенка корпуса ротора и размещенные вдоль рамы скребки.

Значимым преимуществом самодельной снегоуборочной машины является возможность путем смены скребков регулировать ширину захвата. На высоте и качественные характеристики агрегата. Вес конструкции не превышает и 18 кг, что дает возможность использовать его женщинам, а дальность отброса снега – около 8 метров.

Делаем самодельный снегоуборщик своими руками

Дачник или житель сельской местности каждую зиму сталкивается с проблемой уборки снега. Конечно, можно взять лопату и убрать снег вручную, но это занимает много времени и сил. А если покопаться в гараже, то можно найти старую бензопилу, газонокосилку, или другой инструмент с двигателем и смастерить из него самодельный снегоуборщик своими руками.

Принцип работы шнековой снегоуборочной машины

Шнековые снегоуборочные агрегаты по принципу работы делят на два вида:

В одноступенчатых, забор и выброс снега осуществляется за счёт вращения шнека, который по форме похож на вал механической мясорубки. С уборкой свежевыпавшего снега справляется шнек с гладкой кромкой. Для уборки уже лежалого и плотного необходим шнек с зубчатыми краями.

Шнек с гладкой кромкой для снегоуборщика

В двухступенчатых моделях в заборе снега шнеку помогает ротор. Он крепится на приводной вал. Лопасти ротора выступают немного вперёд, тем самым облегчая захват снега. Для изготовления лопастей ротора используют либо металл, либо прочный пластик.

Собирая снегоуборщик своими руками проще всего сделать его одноступенчатым, так как это самый простой в изготовлении агрегат. Его выброс снега достигает 10-12 метров.

Какой двигатель можно использовать для снегоуборщика

Если вы собираетесь делать снегоуборочную машину из мотоблока, процедуру выбора двигателя можно пропустить, так как будет использоваться ресурс агрегата. В таком случае можно переходить к следующему шагу.

Снегоуборщик с бензиновым двигателем

Для изготовления снегоуборочной машины понадобится двигатель внутреннего сгорания или электродвигатель. Для последнего будет необходим удлинитель, который и определит радиус действия нашего снегоуборщика. Если действие происходит поблизости от дома, то лучше воспользоваться электрическим приводом, однако нужно помнить, что электродвигатель боится влаги и ему нужна качественная гидроизоляция.

Приводной вал для снегоуборщика

Если работать нужно на даче или отдаленном участке, где не всегда есть электричество, то подойдет двигатель внутреннего сгорания, работающий на бензине. Его можно взять от мотоблока с небольшой мощностью (6,5 л/с вполне достаточно). Мотор будет установлен на быстросъемную платформу, что позволит в будущем облегчить ремонт и обслуживание.

Снегоуборочная машина своими руками: изготовление шнека и рамы

Снегоуборочная машина состоит из сваренного металлического корпуса, внутри которого находится шнек ─ это главный рабочий элемент. Он представляет собой спиралеобразный профиль, наваренный на вал, который крутится на подшипниках. Необходимо закрепить двигатель на раме и передать вращение вала двигателя на шнек. Небольшой зазор между шнеком и коробом обеспечивает отличный отвод собранного снега.

Делаем шнек своими руками

Для того чтобы сделать шнек, нам понадобится старый короб или листы железа, которые необходимо загнуть по форме шнека.

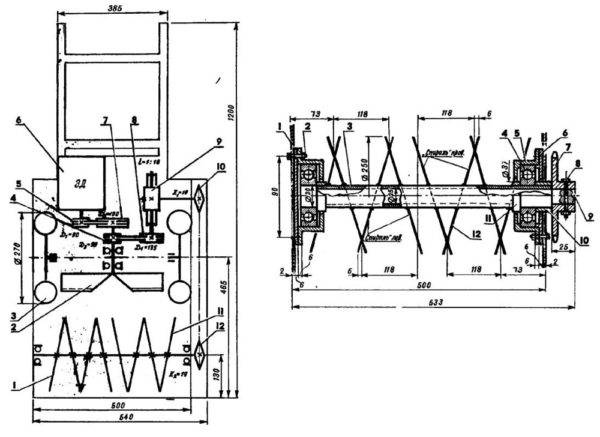

Схема шнекового механизма для снегоуборщика

Изготовление состоит из таких этапов:

1. вырезаем из листовой стали 4 диска;
2. диски режем пополам, каждый диск загибаем спиралью;
3. четыре заготовки свариваем в спираль на трубе, с одной стороны и четыре с другой;
4. на края трубы одеваем подшипники.

Подшипники можно использовать любые, главное, чтобы их внутренний диаметр совпадал с диаметром трубы. В боковины снегоприёмного ковша ввариваются стаканы для установки подшипников.

Рама для снегоуборщика своими руками

Рама для самодельного снегоуборщика получается путем сваривания уголков 50 мм, к поперечинам которой монтируются планки для быстросъемной платформы двигателя. К каркасу необходимо закрепить полозья или колёса, для передвижения снегоуборщика. Если убираемая поверхность идеально ровная, то вполне достаточно колёс. При неровной поверхности и глубоком снеге уместны будут полозья.

Схема сборки шнекового снегоуборщика своими руками

Элементы управления прикрепляются к раме болтами М8. Далее прикручивается легкосъёмная платформа, на которую устанавливается двигатель.

Самодельный снегоуборщик своими руками видео

Особенности комплектации снегоуборочной машины

Агрегат укомплектовывается следующим образом:

1. Для изготовления ручек можно взять обычную полудюймовую трубу.
2. Входной короб делаем из листового железа, боковые части которого выполнены из 10-ти миллиметровой фанеры.
3. Ширина ковша составляет 500 мм, но этот параметр вы можете менять по своему желанию (с увеличением ширины необходимо будет подбирать более мощный двигатель).
4. Выпускной желоб делаем из остатков пластиковой трубы, имеющей диаметр 160 мм.
5. Вал привода делается из стальной трубы диаметром ¾ дюйма.
6. Привод на вал осуществляется при помощи ремня и шкивов.

Снегоуборщик с двигателем от бензопилы

Для того чтобы детально изучить процесс сборки обратите внимание на видеоинструкцию.

3D модель самодельного снегоуборщика видео

Снегоуборочная машина своими руками: полезные рекомендации

Для того, чтобы снегоуборщик проработал долго и был надёжным помощником долгое время, рекомендуется придерживаться советов профессионалов:

1. С целью предотвращения попадания камней или осколков льда в двигатель стоит добавить в конструкцию предохранительные болты или втулки. Без них есть вероятность заклинивания двигателя.
2. Выбор подшипников играет важную роль в надёжности и долговечности эксплуатации агрегата. Они должны быть закрытыми, иначе снег может попасть вовнутрь, что приведёт к ускоренному износу и поломке.
3. Лучше взять ременной привод, чем жёсткий. Так как существует вероятность заклинивания постоянно движущихся частей при попадании крупных предметов или льда. Двигатель может заклинить, что приведёт к поломке снегоуборщика. Ременной в такой ситуации просто будет проскальзывать.

Самодельный снегоуборщик своими руками

Следуя инструкции и советам специалистов и имея технические навыки вы сможете собрать агрегат, и тем самым сэкономить на покупке техники. А если собранный своими руками снегоуборщик ещё и покрасить, то он ничем не будет отличаться от купленного, а срок его службы и качество работы будут ничуть ни хуже.

Снегоуборщик своими руками

Географическое положение нашей страны таково, что большую часть времени года занимает зима, со всем ее прелестями – льдом, снегом, морозом. Причем особенности современного климата таковы, что за одни сутки может запросто выпасть месячная норма снега. На самом деле ни у кого не вызывает удивления, если за вечер свежий снежный покров увеличился на 10 – 20 см. Это создает массу неудобств и пешеходам, и автолюбителям. Такое обилие снега мешает их передвижению и в городе, и за его пределами.

Еще не так давно для очистки снега использовали деревянную лопату, и день у многих жителей начинался с «зарядки», связанной с очисткой снега вокруг дома и гаража.

Использование портативной снегоуборочной техники может существенно облегчить жизнь многим владельцам загородных домов, особенно если они расположены на больших земельных участках. Можно сделать снегоуборщик своими руками.

Виды снегоуборочной техники для дома своими руками

Машины для уборки снега применяют механического удаления снега на обозначенном участке. Это устройство должно не только собрать снег, но и откинуть его к месту его сбора. Такое оборудование может работать или от двигателя внутреннего сгорания или от электрического привода. Технику служащую этим целям можно разделить на самоходную и на ручную. Самоходное оборудование может использовать шасси на гусеничном или колесном ходу.

Для сборки снегоуборщика допустимо использовать ДВС, устанавливаемый на пилах или электрический силовой агрегат. Во многих загородных хозяйствам применяют мотоблоки, которые при проявлении некоторой смекалки, может быть использована как основа для снегоуборщика.

Машины, работающие на электричестве, проводят очистку территории с малой площадью, это, может быть, крыльцо, дорожки или въезд в гараж. Но использовать его для очистки больших территорий не всегда целесообразно. В дополнение к этому, можно сказать, что эффективность работы будет снижена, если на существующей территории отмечены наледи или большие скопления снега. Техника, работающая от электричества, отличается небольшими размерами и отличается простотой эксплуатации и обслуживания. Но ее эксплуатация связана с обязательным соблюдением правил электробезопасности. В частности, должен быть использован провод, который приспособлен для работы при низких температурах. Кроме того, необходимо использовать специальную арматуру.

Для работы на больших территориях целесообразно применять самоходные устройства с бензиновыми двигателями. Они обладают хорошей проходимостью и способны далеко отбрасывать снег с места работы. Но, вместе с тем, техника такого плана обладает серьезными габаритами, но для управления ей не требуется приложение больших мускульных усилий.

Перед принятием решения об изготовлении снегоуборщика необходимо учитывать следующее – несамоходные устройства предназначены для удаления свежевыпавшего снега, и они показывают высокую эффективность при очистке садовых дорожек, тротуаров и плоских крыш. Да, бесспорно, эти устройства отличаются отличной управляемостью, но при появлении плотного слоя снега она падает и машины теряют все свои преимущества.

Шнековая снегоуборочная машина

Снегоуборщик, становится особенно востребованным, тогда, когда после выпадения снега перед хозяином дома встает проблема очистки территории определенного размера своими руками. Снегоуборщики серийного, заводского изготовления стоят не очень дешево и поэтому многие хозяева загородного дома пытаются ее собрать своими руками.

Чаще всего, рабочим органом снегоуборщика является шнек. Наверное, это самая сложная деталь. Для ее изготовления необходимо иметь как минимум грамотно, выполненные чертежи. Ошибки, гарантированно приведут к тому, что шнек будет бить во время вращения, а машину вследствие этого кидать из стороны в сторону. Такое воздействие рано или поздно приведет к тому, что снегоуборщик, изготовленный своими руками, выйдет из строя.

Шнековые устройства разделяют на два типа – одно- и двухступенчатые. В первых устройствах в качестве рабочего органа применяют шнек, а во-вторых применяют и шнек, и ротор.

Принцип работы шнековой снегоуборочной машины

Схема снегоуборщика одноступенчатого от двухступенчатого отличается, разными рабочими органами.

Как работает одноступенчатая шнековая машина

Одноступенчатый (шнековый) снегоуборщик работает следующим образом. Вращаясь, шнек, собирает снег, измельчает его и выбрасывает его в сторону. Кромка шнека имеет два исполнения — гладкое и зубчатое. Гладкая эффективно работает на уборке свежего снега, а зубчатая успешно справляется с обледенением. Шнековые машины значительно легче чем шнекороторные. По сути, это передвижная лопата, работающая от ДВС или электрического двигателя. Такие машины перемещаются с помощью мускульной силы.

Принцип работы двухступенчатой машины

Двухступенчатый (шнекороторный) снегоуборщик работает следующим образом – шнек загребает снег, а ротор его выбрасывает через специальный желоб. Шнеки в таких снегоуборщиках могут быть гладкими или зубчатыми. Допустимо их изготовление из металла или из других материалов, например, армированной резины. Это оборудование может быть как самоходным, так и ручным. В крыльчатке ротора может быть от трех до шести лопастей. Для их изготовления применяют полимеры или металла.

Приведенные схемы снегоуборщика не отличаются большой технической сложностью, и изготовить их своими руками вполне возможно.

Снегоуборщик своими руками с чего начать

Перед тем, как начать сборку снегоуборщика надо понять, какие проблемы предстоит ему решать. Исходя из поставленных задач, необходимо выбрать тип силового агрегата – ДВС или электрической.

В основе выбора лежит в первую очередь объем работы, которые предстоит решать снегоуборщику. Если речь идет об уборке дорожек, тротуаров и пр. То целесообразно использовать электрический двигатель. В том случае, если предстоит убирать снег с большой территории, то целесообразно подумать о применении бензинового двигателя.

После того как будущий владелец самодельного снегоуборщика, примет решение о типе силовой установке, перед ним встанет другой вопрос – делать установку с нуля или использовать, например, мотоблок.

Схема сборки шнекового снегоуборщика

Надо понимать, что использование готового мотоблока, решение задачи существенно упростится. Ведь в этом случае будет достаточно спроектировать и изготовить своими руками только навесное оборудование для мотоблока. Оно состоит из короба, шнека и механизма, который будет передавать вращение от силовой установки на шнек и ротор. Надо сказать, что задачу по изготовлению снегоуборщика своими руками под силу человеку с минимальными техническими знаниями и слесарными навыками.

Установка двигателя или использование мотоблока

Снегоуборщик из мотоблока

Если принято решение об изготовлении снегоуборщика своими руками на основании мотоблока, то отпадает вопрос о типе бензинового двигателя. Если будущий владелец решил строить снегоуборщик с самого начала то имеет смысл установить двигатель, демонтированный со старого мотоблока или газонокосилки. Для эффективной работы снегоуборщика достаточно мощности в 6,5 л/с. Для облегчения ремонта и обслуживания двигателя целесообразно устанавливать его на съемную платформу.

В целях уменьшения габаритно-весовых характеристик и повышения надежности работы снегоуборщика для запуска двигателя желательно использовать ручной старт. Это вызвано тем, что установка электрической обвязки (аккумулятор, провода, генератор и пр.) приведет к увеличению массы устройства и соответственно маневренности.

Установка электрического двигателя, с одной стороны, облегчит снегоуборщик, с другой внесет, ограничения на радиус его работы. Он будет ограничен длиной провода питания. Кроме того, на снегоуборщик должен быть установлен влагозащищенный двигатель.

Как сделать снегоуборщик своими руками

Снегоуборочная машина своими руками может быть собрана из самостоятельно изготовленных деталей или на основании серийно выпускаемого мотоблока.

Шнековый снегоуборщик в процессе изготовления

Как сделать снегоуборщик из мотоблока

Снегоуборщик своими руками можно собирать тогда, когда собран следующий материал и инструмент:

• сварочный аппарат;
• угловая шлифовальная машинка;
• электрическая дрель;
• набор слесарного инструмента;
• листовой металл для изготовления заборного кожуха;
• металл для изготовления шнека.
• металлический уголок 50×50;
• шарикоподшипники;
• фанера;
• трубы для изготовления ручки управления и вала шнека.

Собранного материала достаточно для изготовления рамы и шнека для снегоуборочной машины своими руками. Из заранее приготовленного железа вырезать кольца металла. Разрезав кольцо оставшиеся половины выгнуть в сегмент спирали.

Затем сегменты надо сварить в единую деталь. Полученную спираль приваривают к заранее радиально установленным на вал шнека вертикальным стойкам. Для того чтобы сделать шнек можно подумать о привлечении профессионального сварщика. В процессе изготовления этого узла необходимо всегда помнить о том, что даже небольшая ошибка может привести к нестабильной работе этого узла.

На концы трубы одевают подшипники. Таким образом, шнек будет готов.

Снегоуборочная машина своими руками изготовление шнека и рамы

Для изготовления рамы применяют стальные уголки 50×50 мм. На нее будет установлена платформа для установки двигателя.

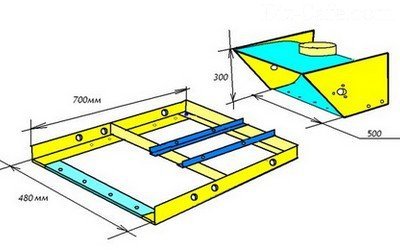

Схема рамы и ходовой части снегоуборщика

На платформе необходимо выполнить отверстия для установки силового агрегата. Их можно выполнить или с помощью дрели, и с применением газорезки.

Шкивы для передачи крутящего момента желательно изготовить из алюминиевого сплава.

Металл, из которого будет собираться корпус, где будет установлен шнек тоже необходимо, защищать от коррозии. Поэтому имеет смысл использовать оцинкованный материал.

Для того чтобы рама проработала дольше ее необходимо покрыть грунтовкой. Это, может быть, материал под названием ГФ21 или ХВ0278. Поверх нее лучше всего нанести лакокрасочное покрытие. Такое решение защитит раму от механических повреждений и от коррозии.

Советы по изготовлению снегоуборщика своими руками

Для продления эксплуатации самодельного снегоуборщика своими руками желательно придерживаться определенных правил. Целесообразно предусмотреть в конструкции наличие защитных болтов или втулок, которые станут преградой на пути льда и крупных кусков снега в силовую установку. Подшипники, устанавливаемые на шкив должны иметь защиту сепаратора. Для передачи крутящего момента от двигателя на шнек снегоуборщика необходимо использовать ременную передачу. Собранный снегоуборщик целесообразно хранить в тепле, это позволит привести его в рабочее состояние за минимальное время. Кроме этого, хранение в теплом месте не даст застывать маслу в двигателе.

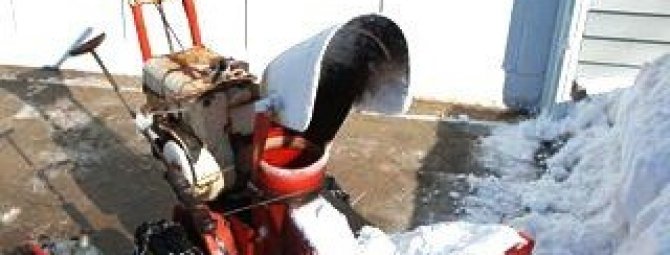

Роторная снегоуборочная машина несколько сложнее в изготовлении, но его работа эффективнее. Снегоуборщик своими руками будет работать лучше, если на ней смонтировать лопату для забора снега с покрытия дорожек или проезжей части.

Самодельный электрический снегоуборщик, как и любой снегоуборщик своими руками, требует определенного ухода. В частности, после окончания работы необходимо протереть ее от следов снега и влаги. Хранить ее необходимо в сухом состоянии. Это позволит предохранить изделие от воздействия коррозии.

По окончании зимнего сезона необходимо выполнить обслуживание двигателя, в частности, сменить масло, зачистить и удалить следы воздействия снега, льда и камней, которые наверняка будут на раме и рукояти управления.
