Технология изготовления шнекового снегоуборщика

Самодельный шнековый снегоуборщик своими руками + чертежи

Востребование снегоочистителя возникает в тот момент, когда после снегопада приходится очищать большую территорию. Цены на такую технику заводского изготовления довольно высоки, поэтому умельцы стараются ее сделать самостоятельно. Основным рабочим механизмом снегоуборщика является шнек. Чтобы его изготовить, понадобятся точные чертежи. Допущенные в расчетах ошибки приведут к тому, что снегоуборочную машину во время работы будет бросать по сторонам. Сейчас мы рассмотрим, как сделать своими руками шнек для снегоуборщика из стального листа и транспортерной ленты.

Конструкция шнека и принцип его работы

Собрать шнековый снегоуборщик своими руками несложно. Здесь важно выдержать одинаковое расстояние между спиральными ножами, чтобы машина не виляла во время работы. В действие такие самоделки приводятся электродвигателем или мотором от мотокультиватора, бензопилы и другой подобной техники. Сама по себе шнековая конструкция может служить насадкой для мотоблока.

Шнековые снегоуборочные машины бывают двух разновидностей:

• Одноступенчатый снегоуборщик оснащен одним шнеком со спиральными ножами. Причем они состоят из двух частей, а между ними стоят подбрасывающие лопатки. Во время движения машины, ковш подрезает снежный пласт, и он попадает на работающий механизм. Вращающиеся спиральные ножи измельчают снег и подгребают его к центру корпуса. Здесь стоят вращающиеся лопатки, которые выталкивают его в сопло. Дальность выброса снега зависит от скорости вращения шнека. Обычно этот показатель составляет от 4 до 15 м. Ножи шнека бывают с ровной кромкой и зубчатые. Первый вариант применяется для рыхлого свежевыпавшего снега. В самодельном исполнении такой механизм часто изготавливают из транспортерной ленты. Ножи с зубчатой кромкой применяются для уборки слежавшегося и заледенелого снега.
• Двухступенчатые снегоуборщики тоже оснащены шнеком. Но это только первая ступень механизма, помогающая измельчать и выбрасывать снег. Второй ступенью служат лопасти ротора. Они слегка выступают над шнеком и помогают тщательнее перемалывать снег, а потом выбрасывать его через рукав.

Проще всего собрать одноступенчатый снегоуборщик своими руками, причем его хватит, чтобы эффективно справиться со снегом во дворе.

Подготовка схемы и материалов для изготовления одноступенчатого снегоуборщика

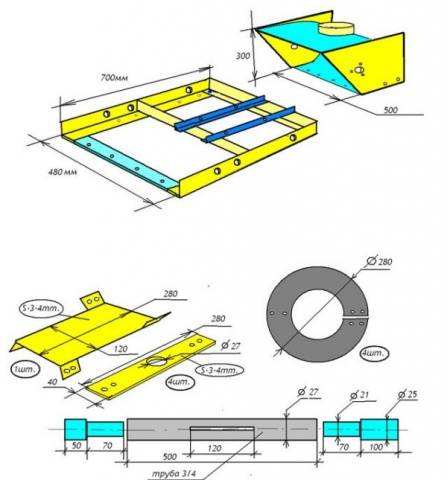

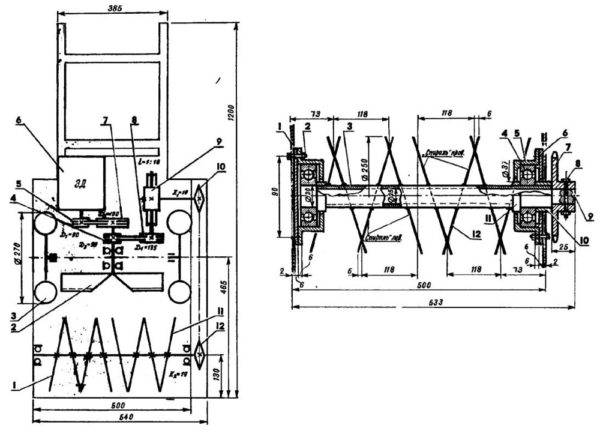

Правильно собрать снегоуборщик поможет схема, представленная на фото. По ней подготавливают нужный для работы материал и вырезают из него заготовки. Итак, давайте по порядку разберемся с каждым элементом конструкции:

• Обычно самодельный снегоуборщик изготавливают шириной 50 см. Для эффективной его работы потребуется любой двигатель мощностью минимум 1 кВт.
• Корпус снегоочистителя выгибают из листовой стали толщиной 1–2 мм. Боковые стороны можно зашить фанерой толщиной 10 мм. Однако нужно помнить, что на эту часть корпуса припадает основная нагрузка. На боковых полках закреплен сам ротор с подшипниками. Лучше всего их тоже сделать из металла или толстого текстолита.
• Основой шнека является ось. Для ее изготовления можно взять металлическую трубу диаметром 20 мм. Подбрасывающие лопатки вырезают из листовой стали толщиной 5 мм или куска швеллера. Ножи надежнее получатся из листового металла толщиной 2 мм. Иногда их делают из транспортерной ленты толщиной 10 мм или вырезают из старой автомобильной покрышки. На ось нужно выточить две цапфы. Подшипники подойдут № 203 или 205. Под них нужно найти две ступицы, которые болтами будут закреплены к боковым полкам корпуса снегоуборщика. Привод шнека делают через ремень или цепь. В зависимости от выбора понадобится шкив или звездочка. Подшипники для шнека подойдут только закрытого типа.
• Раму снегоуборщика собирают из металлического уголка. Если конструкция не является навеской на мотоблок, а выступает в роли машины, то на раме предусматривают место для установки двигателя. П-образную рукоятку выгибают из трубы диаметром 15–20 мм.

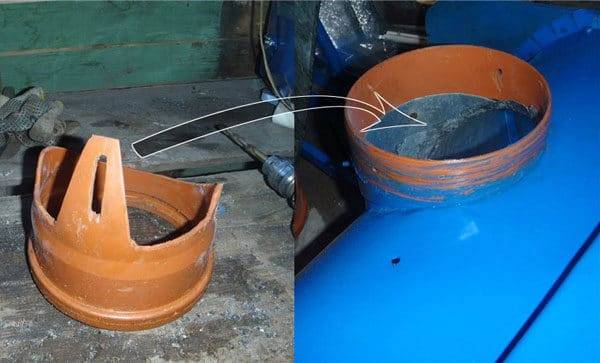

• Рукав для отвода снега можно делать из ПВХ трубы диаметром 150 мм или выгнуть из оцинковки.

Чтобы шнековый снегоуборщик легко передвигался по снегу, его ставят на лыжи. Их можно сделать из металлического уголка, завернув края вверх или вырезать деревянные полозья из толстой доски.

Сборка шнека и корпуса одноступенчатого снегоуборщика

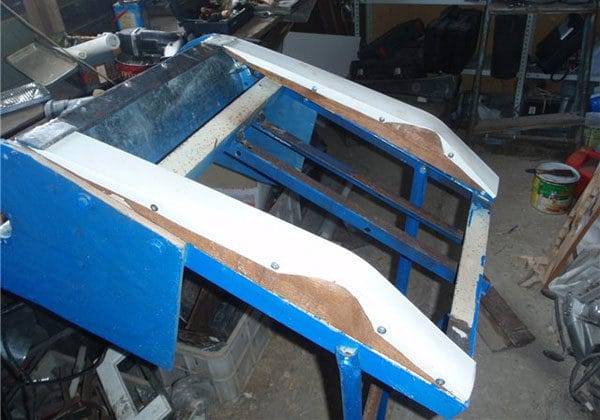

Изготовление шнекового снегоуборщика начинается с рамы. Конструкция своей формой напоминает детские санки. Если таковые имеются в наличии, то их можно использовать вместо рамы. Только санки нужны стальные, а не алюминиевые. Самодельную раму снегоуборщика сваривают из металлических уголков. Размеры всех элементов указаны на схеме. В итоге должна получиться конструкция габаритами 700х480 мм.

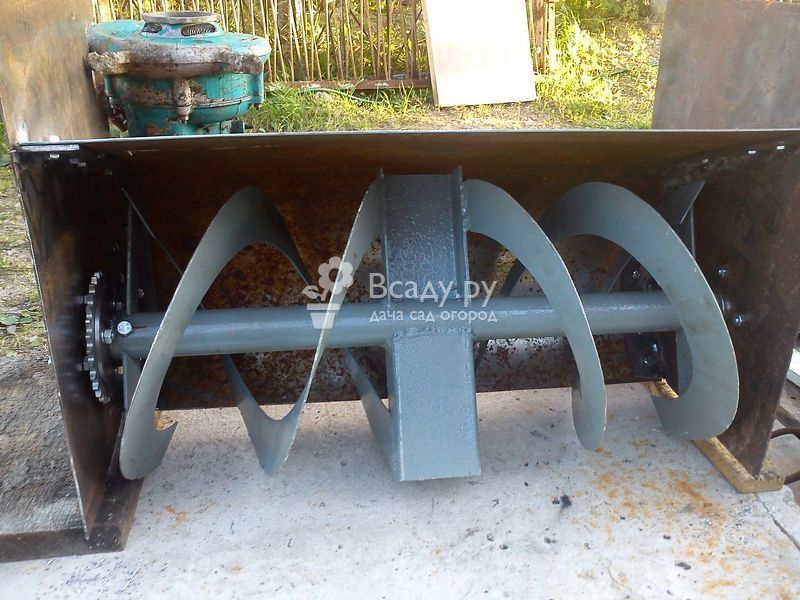

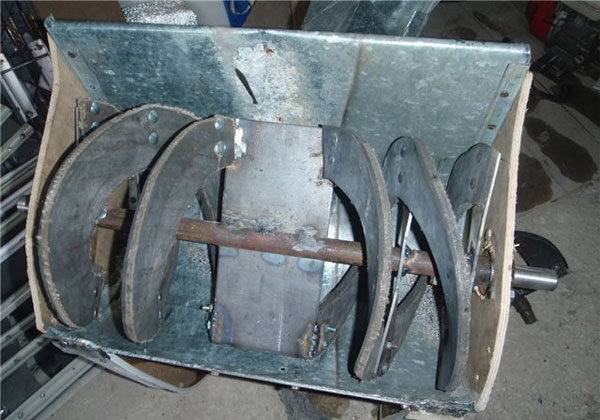

Самым сложным в изготовлении снегоуборщика является шнек. Сначала подготавливают материал для спиральных ножей. Неважно сталь это или резина из транспортерной ленты, процесс создания одинаков:

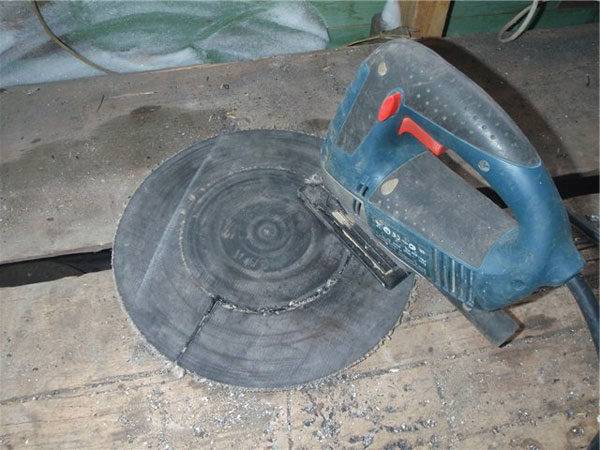

• Из подготовленного материала электролобзиком вырезают четыре диска. Их диаметр должен быть меньше полуокружности корпуса снегоуборщика. По нашей схеме этот показатель равен 280 мм.

  Лезвия шнека делают двухсторонние, и они устанавливаются под углом в сторону подкидывающих лопаток.
• По центру каждого диска сверлят отверстие, равное толщине оси. В нашем примере взята трубка диаметром 20 мм.
• Получившиеся кольца разрезают с одной стороны, после чего растягивают края в разные стороны. В итоге должно получиться четыре одинаковых элемента спирали.
• Теперь настало время сделать из трубки вал. Сначала строго по центру приваривают две лопатки. Их располагают друг против друга. На концы трубы приваривают цапфы для подшипников.
• Металлические лезвия шнека просто фиксируют сваркой к трубе. Для резиновых ножей на вал приваривают крепежи из металлических пластин с отверстиями. Соединение элементов выполняют болтами.
• На цапфы шнека насаживают подшипники. Одна из них должна быть длиннее. На эту цапфу насаживают шкив или звездочку, что зависит от типа привода.

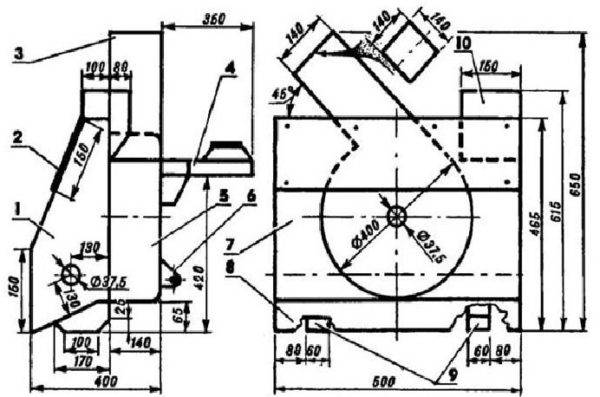

Шнек готов, и теперь настало время собрать корпус снегоуборщика:

• Для основного элемента ковша берут лист металла шириной 500 мм и сгибают из него полукруг. В нашем случае диаметр дуги получившегося элемента должен быть не менее 300 мм. В таком ковше ножи шнека диаметром 280 мм будут свободно вращаться.
• Из металла, фанеры или текстолита вырезают боковые полки ковша. По центру крепят ступицы для подшипников.

В финале осталось собрать из деталей ковш и установить внутрь шнек. Ножи должны свободно вращаться от руки не зацепляя корпус ковша.

Если шнековый снегоуборщик не является насадкой к мотоблоку, то продолжаем собирать конструкцию. Сначала на раме фиксируют крепления для двигателя. Их лучше сделать регулируемые, чтобы выполнять натяжение ременного привода. К нижней части рамы крепят лыжи. Если они деревянные, то для лучшего скольжения поверхность можно оббить пластиком.

Сверху по центру корпуса ковша снегоуборщика вырезают сопло. Отверстие должно строго совпадать с расположением подкидывающих лопаток. К соплу фиксируют патрубок, а на него надевают выбросной рукав для снега.

Готовый ковш снегоуборщика фиксируют болтами к раме с лыжами. Сзади приваривают рукоятку управления. Двигатель тоже прикручивают болтами к раме. На рабочий вал надевают шкив или звездочку, и делают привод со шнеком. Регулирующимися креплениями мотора выполняют натяжку ременной или цепной передачи.

Готовый снегоуборщик перед запуском проворачивают за шнек или шкив рукой. Если все крутится нормально без зацепов, можно попробовать запустит мотор.

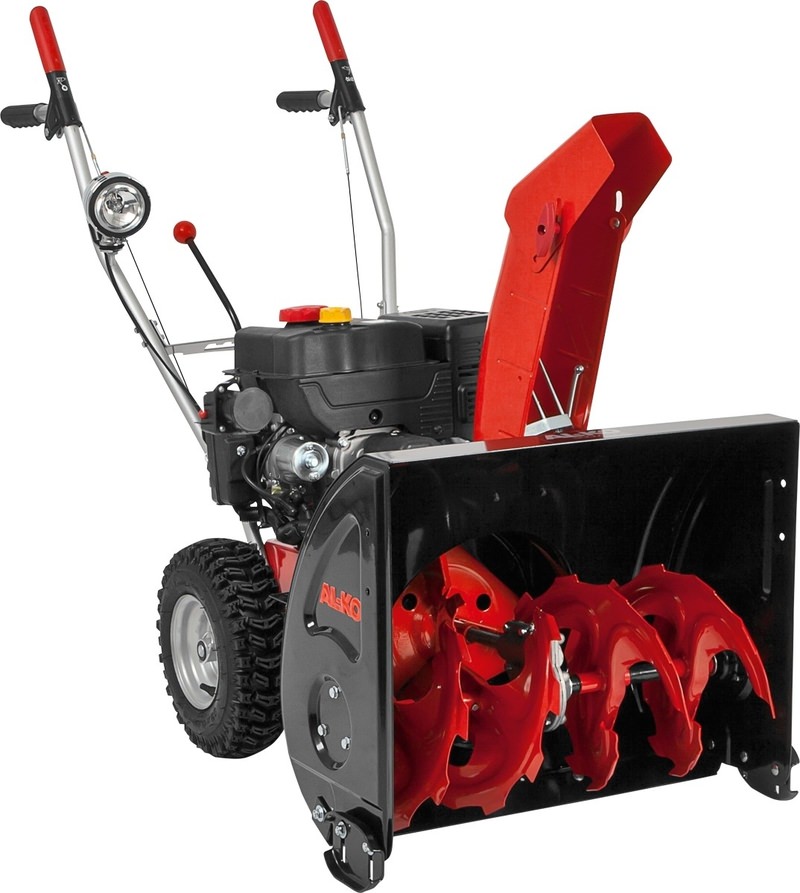

Изготовление двухступенчатого шнекового снегоуборщика

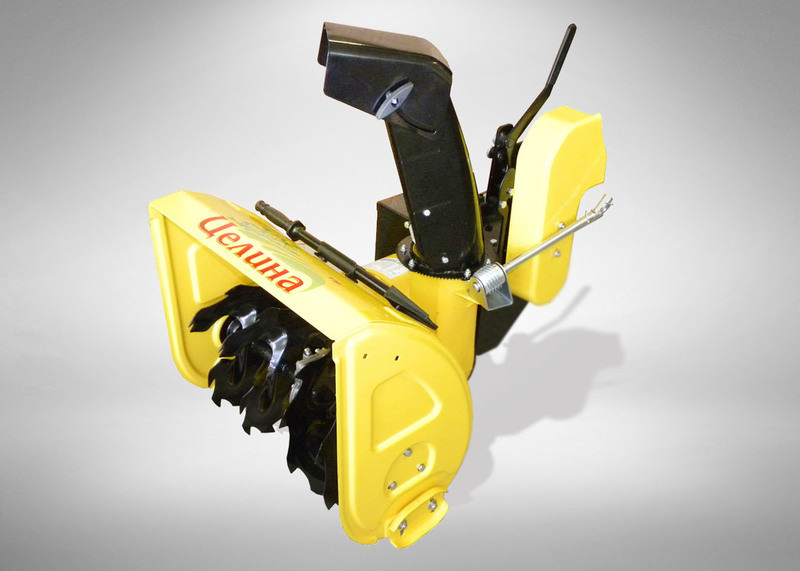

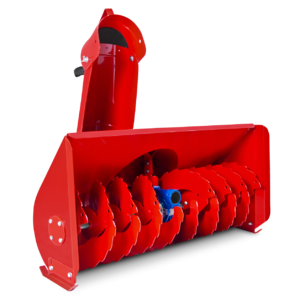

Двухступенчатый снегоуборщик сложен в изготовлении. Часто такая насадка используется для работы с мотоблоком. Благодаря ротору с лопастями улучшается захват снега, и увеличивается дальность его выброса через рукав до 12–15 м.

При изготовлении двухступенчатой конструкции, сначала собирают шнековый снегоуборщик. Принцип его изготовления мы уже рассмотрели, поэтому повторяться не будем. Для освежения памяти просто предлагаем посмотреть схему шнекового снегоуборщика на фото.

На следующем фото представлена схема уже двухступенчатого снегоуборщика. Здесь цифрой 1 обозначен шнек, а цифрой 2 – ротор с лопастями.

При самостоятельном изготовлении двухступенчатого шнекового снегоуборщика, понадобятся точные чертежи всех элементов конструкции. На фото предлагаем посмотреть схему, где показан вид сбоку.

Для изготовления ротора нужно найти барабан. Его можно сделать из старого газового баллона или другой цилиндрической емкости. Это будет корпус ротора. Далее, его соединяют с ковшом шнекового снегоуборщика там, где расположено сопло. Сам ротор представляет собой вал с подшипниками, на который надета крыльчатка с лопастями. Собрать его можно по предложенной схеме.

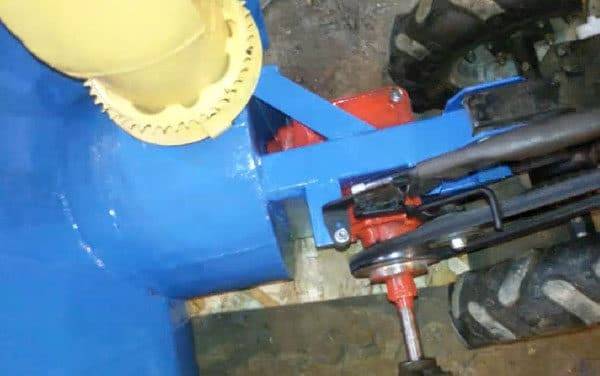

К мотоблоку двухступенчатая шнековая насадка крепится к прицепной скобе на раме. Привод делают с помощью ремней и шкивов.

Во время работы со снегоуборщиком, мотоблок движется на скорости от 2 до 4 км/ч. От скорости вращения шнека и крыльчатки ротора зависит дальность выброса снега.

На видео представлен полный цикл изготовления шнекового снегоуборщика:

Заниматься изготовлением шнекового снегоуборщика разумно, если ежегодно предстоит убирать большую территорию. Техника отличается простотой конструкции и практически не ломается. Надо только следить, чтобы в ковш не попал крупный камень или металлический предмет.

Огород, сад, балкон

Популярные статьи

Делаем самодельный снегоуборщик своими руками

Дачник или житель сельской местности каждую зиму сталкивается с проблемой уборки снега. Конечно, можно взять лопату и убрать снег вручную, но это занимает много времени и сил. А если покопаться в гараже, то можно найти старую бензопилу, газонокосилку, или другой инструмент с двигателем и смастерить из него самодельный снегоуборщик своими руками.

Принцип работы шнековой снегоуборочной машины

Шнековые снегоуборочные агрегаты по принципу работы делят на два вида:

В одноступенчатых, забор и выброс снега осуществляется за счёт вращения шнека, который по форме похож на вал механической мясорубки. С уборкой свежевыпавшего снега справляется шнек с гладкой кромкой.

Шнек с гладкой кромкой для снегоуборщика

В двухступенчатых моделях в заборе снега шнеку помогает ротор. Он крепится на приводной вал. Лопасти ротора выступают немного вперёд, тем самым облегчая захват снега. Для изготовления лопастей ротора используют либо металл, либо прочный пластик.

Собирая снегоуборщик своими руками проще всего сделать его одноступенчатым, так как это самый простой в изготовлении агрегат. Его выброс снега достигает 10-12 метров.

Какой двигатель можно использовать для снегоуборщика

Если вы собираетесь делать снегоуборочную машину из мотоблока, процедуру выбора двигателя можно пропустить, так как будет использоваться ресурс агрегата. В таком случае можно переходить к следующему шагу.

Снегоуборщик с бензиновым двигателем

Для изготовления снегоуборочной машины понадобится двигатель внутреннего сгорания или электродвигатель. Для последнего будет необходим удлинитель, который и определит радиус действия нашего снегоуборщика. Если действие происходит поблизости от дома, то лучше воспользоваться электрическим приводом, однако нужно помнить, что электродвигатель боится влаги и ему нужна качественная гидроизоляция.

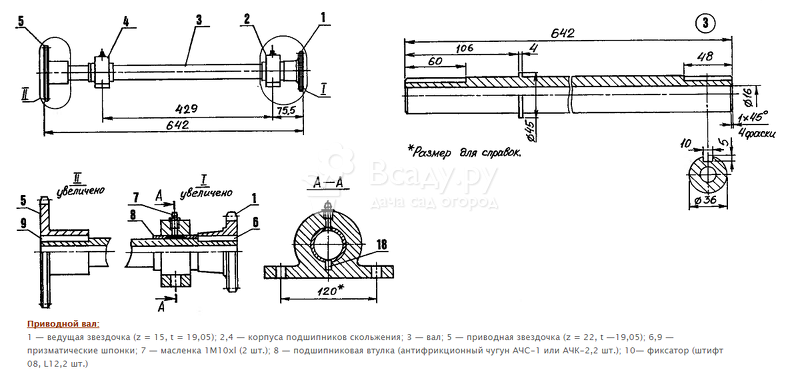

Приводной вал для снегоуборщика

Если работать нужно на даче или отдаленном участке, где не всегда есть электричество, то подойдет двигатель внутреннего сгорания, работающий на бензине. Его можно взять от мотоблока с небольшой мощностью (6,5 л/с вполне достаточно). Мотор будет установлен на быстросъемную платформу, что позволит в будущем облегчить ремонт и обслуживание.

Снегоуборочная машина своими руками: изготовление шнека и рамы

Снегоуборочная машина состоит из сваренного металлического корпуса, внутри которого находится шнек ─ это главный рабочий элемент. Он представляет собой спиралеобразный профиль, наваренный на вал, который крутится на подшипниках. Необходимо закрепить двигатель на раме и передать вращение вала двигателя на шнек. Небольшой зазор между шнеком и коробом обеспечивает отличный отвод собранного снега.

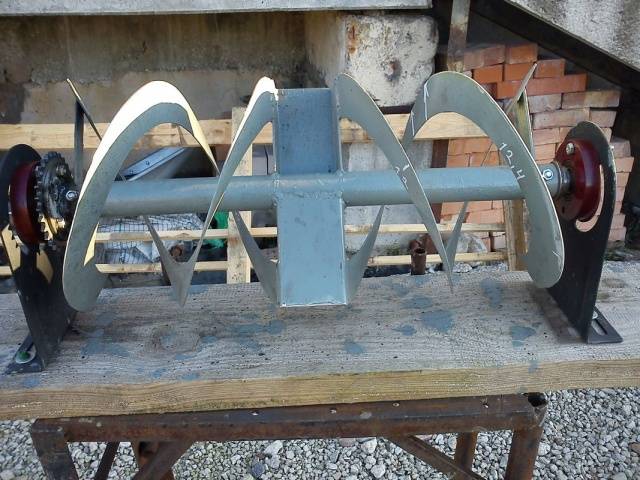

Делаем шнек своими руками

Для того чтобы сделать шнек, нам понадобится старый короб или листы железа, которые необходимо загнуть по форме шнека.

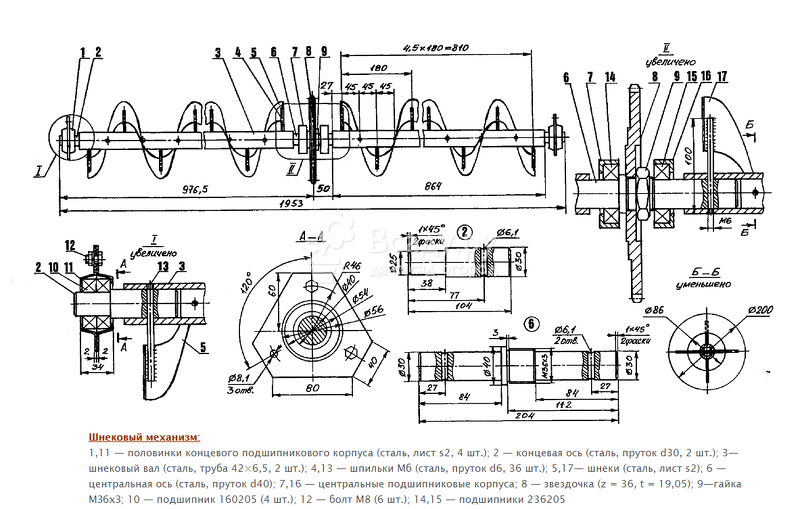

Схема шнекового механизма для снегоуборщика

Изготовление состоит из таких этапов:

• вырезаем из листовой стали 4 диска;

• диски режем пополам, каждый диск загибаем спиралью;

• четыре заготовки свариваем в спираль на трубе, с одной стороны и четыре с другой;

• на края трубы одеваем подшипники.

Подшипники можно использовать любые, главное, чтобы их внутренний диаметр совпадал с диаметром трубы. В боковины снегоприёмного ковша ввариваются стаканы для установки подшипников.

Рама для снегоуборщика своими руками

Рама для самодельного снегоуборщика получается путем сваривания уголков 50 мм, к поперечинам которой монтируются планки для быстросъемной платформы двигателя. К каркасу необходимо закрепить полозья или колёса, для передвижения снегоуборщика. Если убираемая поверхность идеально ровная, то вполне достаточно колёс. При неровной поверхности и глубоком снеге уместны будут полозья.

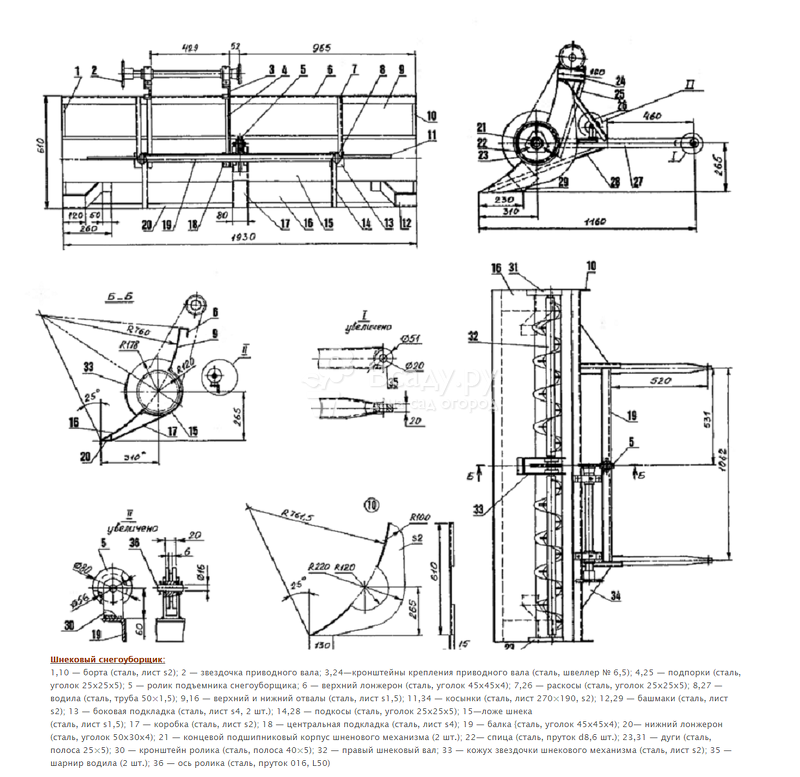

Схема сборки шнекового снегоуборщика своими руками

Элементы управления прикрепляются к раме болтами М8. Далее прикручивается легкосъёмная платформа, на которую устанавливается двигатель.

Самодельный снегоуборщик своими руками видео

Особенности комплектации снегоуборочной машины

Агрегат укомплектовывается следующим образом:

• Для изготовления ручек можно взять обычную полудюймовую трубу.

• Входной короб делаем из листового железа, боковые части которого выполнены из 10-ти миллиметровой фанеры.

• Ширина ковша составляет 500 мм, но этот параметр вы можете менять по своему желанию (с увеличением ширины необходимо будет подбирать более мощный двигатель).

• Выпускной желоб делаем из остатков пластиковой трубы, имеющей диаметр 160 мм.

• Вал привода делается из стальной трубы диаметром ¾ дюйма.

• Привод на вал осуществляется при помощи ремня и шкивов.

Снегоуборщик с двигателем от бензопилы

Для того чтобы детально изучить процесс сборки обратите внимание на видеоинструкцию.

3D модель самодельного снегоуборщика видео

Снегоуборочная машина своими руками: полезные рекомендации

Для того, чтобы снегоуборщик проработал долго и был надёжным помощником долгое время, рекомендуется придерживаться советов профессионалов:

• С целью предотвращения попадания камней или осколков льда в двигатель стоит добавить в конструкцию предохранительные болты или втулки. Без них есть вероятность заклинивания двигателя.

• Выбор подшипников играет важную роль в надёжности и долговечности эксплуатации агрегата. Они должны быть закрытыми, иначе снег может попасть вовнутрь, что приведёт к ускоренному износу и поломке.

• Лучше взять ременной привод, чем жёсткий. Так как существует вероятность заклинивания постоянно движущихся частей при попадании крупных предметов или льда. Двигатель может заклинить, что приведёт к поломке снегоуборщика. Ременной в такой ситуации просто будет проскальзывать.

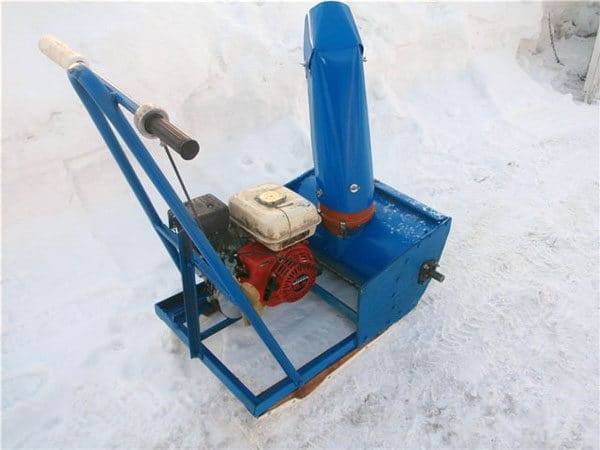

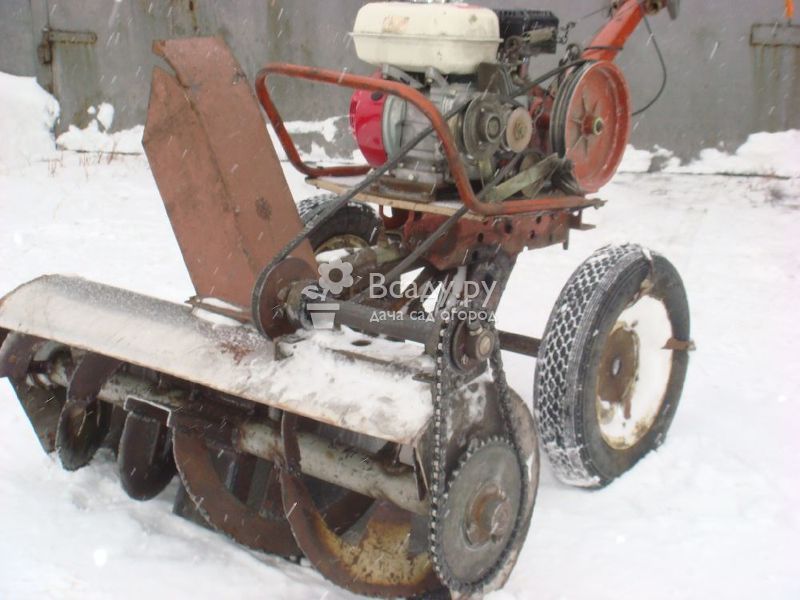

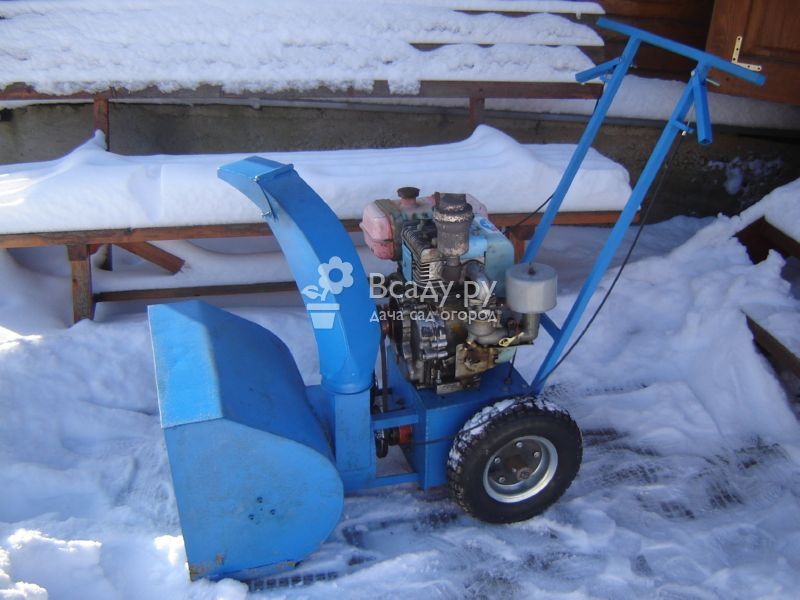

Самодельный снегоуборщик своими руками

Следуя инструкции и советам специалистов и имея технические навыки вы сможете собрать агрегат, и тем самым сэкономить на покупке техники. А если собранный своими руками снегоуборщик ещё и покрасить, то он ничем не будет отличаться от купленного, а срок его службы и качество работы будут ничуть ни хуже.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

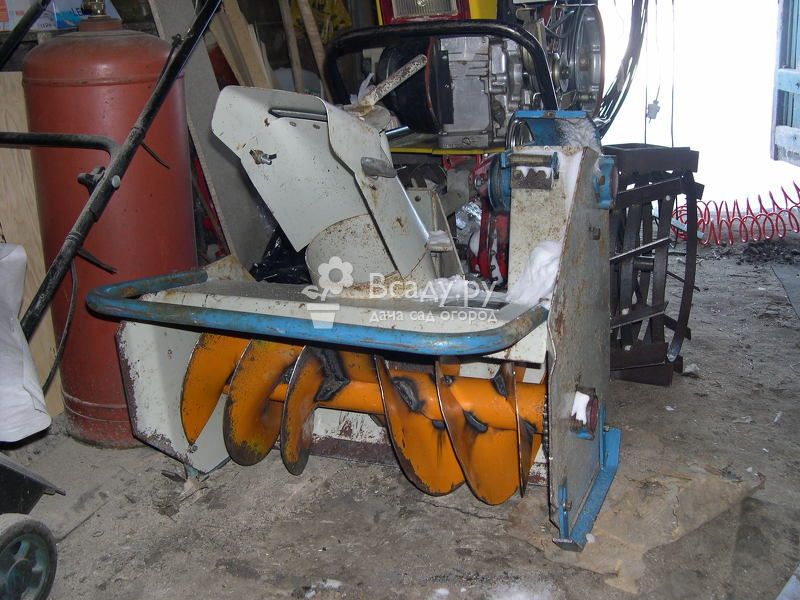

Шнековый снегоуборщик для мотоблока своими руками

Автоматическое универсальное приспособление, предназначенное для уборки снега на большой территории, называется снегоуборщиком для мотоблока. Механизм собирает, сметает и отбрасывает снег в определенное место. Он используется для экономии времени и облегчения ручного труда, применяется для работы на частных и придомовых территориях, производственных площадях, возле офисов и магазинов.

Общие сведения

Снегоуборщик крепится к валу мотоблока, передающему ему вращение от двигателя. Во время движения по территории установленный шнек дробит снег на части. Под действием воздушного потока от вентилятора масса отбрасывается в выбранном направлении. Эффективность работы зависит от плотности и влажности снегового покрова. В процессе работы регулируется дальность и угол разброса. Для небольших осадков разработаны простые навесные элементы в виде обычных ковшей и щеток.

Мотоблок — это мобильный энергетический механизм универсального действия на основе одноосного шасси, имеющий вид небольшого трактора. Оператор идет вслед за техникой по обрабатываемой поверхности, держа передвигающийся механизм за ручки управления.

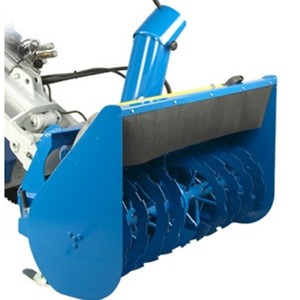

Снегоуборщик для мотоблока Салют

Навесные элементы для этой марки удаляют снеговой покров с участков ровной местности, приспособление работает при наружной температуре до -20 ˚С. Механизм выпускается в нескольких вариантах, которые отличаются способом крепления к мотоблоку.

Снегоочиститель на мотоблок собирается в заводских условиях с помощью сварки, рабочим элементом является шнек в форме винта. Его вращение способствует передвижению снеговой массы к центру от краев, затем к соплу с помощью подвижных лопаток. Для регулировки выброса сконструирован поворотный экран. Высота отбора снега корректируется опорными боковыми пластинами.

Характеристики механизма:

• длина — 60 см, высота — 83 см, ширина — 65 см;
• захватывает полосу шириной 0,5 м;
• убирает слой снега толщиной до 18 см;
• частота оборотов — 2100 в минуту;
• вес приспособления — 61 кг.

Приспособление на мини-трактор Нева

Конструкция представляет сборно-сварной корпус с расположенным внутри вращающимся шнеком. Он присоединен к валу с помощью сцепного механизма, вращение получает от привода. Ножами служат собранные лопасти или винтовые ленты, крепящиеся с помощью сварки, снег удаляется через рукав. Насадки на мотоблок выпускаются в трех разновидностях, которые можно присоединить к мотоблокам других марок.

Технические показатели разнятся в зависимости от модели:

• ширина прохода — 56−70 см;
• максимальная толщина сугроба — 17−20 см;
• выброс снежной струи — на 8 или 5 м;
• вес насадки — 55−60 кг;
• скорость передвижения — 2−4 м/м.

Самодельные уборщики снега

В домашней мастерской несложно создать универсальный снегоуборщик для мотоблока своими руками. Если отсутствует тяговый механизм, снегоуборщик оснащают двигателем — это не влияет на конструкцию навесного устройства.

Оборудование выполняется в виде:

• отвала, крепящегося к раме, в виде ковшовой лопаты или щетки;
• шнекового устройства в виде корпуса с вращающимися внутри лопастями;
• ротора, получившего второе название — вентилятор;
• комбинированного приспособления сложной конструкции с совмещением шнека и ротора в одном устройстве.

Лопата для отвала

Простейший снегоотбрасыватель для мотоблока выполнен в виде ковша, приносящего пользу и в другие периоды, а не только зимой, например при уборке листьев, мусора и выполнении других работ. Ширину прохода можно предусмотреть в диапазоне от 70 до 145 см. Мастер при изготовлении самостоятельно закладывает требующиеся параметры, в зависимости от мощности мотоблока.

На боковых краях и спереди тяжеловесных лопат крепят резиновые полосы, чтобы исключить порчу плитки или другого декоративного покрытия территории, скрытой под снегом. Возможность выбора угла лопаты и ее наклона позволяет выставить устройство в оптимальное положение для эффективной работы. Ковш крепят съемной скобой, в результате получается миниатюрный бульдозер.

Материалом служит отрез трубы диаметром от 280 мм или половина ненужного баллона из-под газа. Из цилиндра с помощью болгарки вырезают сегмент, по размеру составляющий 1/3 объема. К оставшейся части крепят прицепную скобу и приваривают тяги. При передвижении мотоблока ковш подгребает снег, угловой разворот позволяет сдвигать массу в сторону к обочине. В нерабочем положении лопата поднята, а передвижение осуществляется задним ходом.

Навесные щетки используют вместо лопаты, как вариант оборудования для уборки снега. Вращающаяся щётка работает эффективно — такое приспособление незаменимо при уборке снежного покрова на дорогостоящих поверхностях, которые не видно под снегом.

Щетку или две подсоединяют с помощью трансмиссии к оборачиваемому валу мотоблока. Выбор параметров зачистки — ширины захвата и высоты слоя — зависит от конструктора механизма. Обычно предусматривается возможность поворота щеток вправо и влево, установка чистящих элементов разного размера.

Шнековый очиститель

Устройство является высокопроизводительной техникой. Насадка шнекового снегоуборщика для мотоблока представляет собой полукруглый корпус, в котором оборачивается на подшипниках вал шнека. На ось приварены дисковые ножи, лопасти, прямоугольные лопатки или металлическая полоса в форме спирали.

Вверху над центральной частью шнека расположено сопло — широкое отверстие. Оно соединено с рукавом, в который поступает снежная масса. Конец рукава ограничен подвижным козырьком для регулировки направления струи. В нижней части ковша-корпуса ставят статическое лезвие ножа для подрезки плотного наста и уплотненного снега. Низ ковша для уменьшения сопротивления снабжают полозьями в форме лыж.

Работа происходит по следующему принципу:

• стационарно закрепленное лезвие при движении подрезает и поднимает пласт снега, он попадает в ковш;
• лопасти разбивают куски снега, измельчают массу и при вращении сдвигают ее к центральной части;
• масса выталкивается наружу из корпуса через верхнее сопло;
• оператор мотоблока изменяет положение защитного козырька и регулирует направление сброса;
• чтобы изменить дальность выброса, оператор увеличивает или уменьшает скорость вращения шнека для мотоблока (число оборотов).

Момент кручения к шнековому валу передается при помощи цепного или ременного паса. Для изготовления корпуса берут любой металлический лист и сгибают его в форме цилиндра, оставляя третью часть выступа нижнего ножа для поступления снега.

В качестве боковин используют металл или фанеру толщиной более 16 мм. Ступицы крепят к боковинам при помощи болтов, в них размещают подшипники для обеспечения поворота вала. Для удобства на вал приваривают цапфы, воспринимающие осевые нагрузки. На одной из них крепят звездочку для цепной передачи, иногда вместо цепи применяют ремень.

Для изготовления дисковых ножей берут металлические кольца, распиливают их по бокам, затем раскрывают и растягивают в противоположные стороны, чтобы получить спиральные витки. Полученные формы крепят к валу так, чтобы при вращении передвижение происходило в сторону центра. Между витками на валу должны быть одинаковые промежутки, пренебрежение этим правилом приведет к пропускам выброса или скоплению излишнего снега в рукаве или перед соплом.

Материал для пластин можно подобрать из следующих вариантов:

• транспортная лента или диски автопокрышек подходят для уборки свежего снега и рыхлых слоев;
• диски из стали хорошо работают по слежавшемуся снегу и мокрому тяжелому слою;
• если выполнить на ножах из стальных дисков зубья, такие винтовые лезвия на валу помогут разрезать обледеневшее снеговое покрытие.

Роторный механизм

Такое оборудование предназначается для очистки территории при сильных снеговых заносах, что нельзя сделать шнеком, а тем более лопатой или щеткой. Роторный снегоуборщик показывает высокую производительность по сравнению с ними. При проходе вентиляторный снегоуборщик убирает слой снега на высоту до 40−55 см.

Основным элементом выступает ротор, представляющий устройство из вала с надетыми на концах подшипниками. В конструкции работает лопастная крыльчатка, которых можно установить на валу до 5 штук — количество определяется по потребности. Вращение от движения мотоблока передается посредством шкива, выполненного из клиновидного ремня.

Подшипниковые ступицы крепятся к боковым частям корпуса, выполненным из металла, часто используют бочку. Снеговая масса выбрасывается через патрубок с направляющим козырьком, выводящийся через боковую полку в верхней части.

Роторный снегооткидыватель работает по принципу всасывания снеговой массы. Спереди корпуса с помощью сварки крепят лопатки для захватывания снега в нужном направлении. Лопасти ротора подхватывают его и смешивают с воздушным потоком, затем при вращении выталкивают его из патрубка на расстояние до 6 метров. Воздушный поток создается при вращении крыльчаток внутри корпуса.

К недостаткам роторного уборщика относится невозможность убирать слежавшийся наст, обледеневшие слои. Для такого механизма ширина прохода небольшая, может убираться полоса до 50 см. Чтобы сделать роторный вариант уборщика, обычно берется шнековый механизм и дорабатывается вручную изготовлением и креплением роторных насадок. Направляющие лопатки спереди корпуса не убирают.

Комбинированный вариант

Шнекороторная система включает ротор и шнек одновременно. В этом случае над шнековым валом устанавливается ротор. Каждый механизм выполняет свою работу. Требования к шнеку в таком случае несколько занижены, так как он только собирает снег и подает его к роторному устройству, которое уже выталкивает массу наружу в заданном направлении.

Скорость принимающего и передающего вала меньше, чем в самом шнековом механизме, поэтому его поломки случаются реже из-за ослабленного столкновения с ледяными кусками. Такая техника часто используется для переброса созданных ранее куч снега или погрузки их в автомобиль — для этого устанавливается специальный желоб.

Изготовление своими руками

Корпус содержит подвижный вал. После сборки оборудование позволит отбрасывать массу на расстояние до 12 метров. Его делают из металлической бочки, цельность которой обязательна. Если есть прохудившиеся места, их вырезают в составе 1/3 ненужной части. Чтобы укрепить конструкцию, на соединении дна бочки с боковой поверхности приваривают или крепят заклепками металлические уголки, с полками не меньше 20 мм.

Для изготовления вала шнека подходит металлическая труба, к которой с двух концов присоединены цапфы. К ней привариваются 8 половин дисков из стали толщиной более 2 мм. С помощью их зеркального расположения на валу создается спираль, которая будет передвигать массу от краев. Если имеется старый готовый шнек от техники сельскохозяйственного назначения, то можно применить его.

Шариковые подшипники используют 203-го номера. Ступицы делают из алюминия или стали и приваривают к боковинам в месте прохождения вала. Можно использовать болтовое крепление. Передние лопатки корпуса соединяют с барабаном заклепками.

Крутящий момент передается от двигателя к валу мотоблока, затем на ось снегоуборщика. Для этого на цапфу приваривают небольшую шестеренку для цепи. Цепь можно заменить ремнем клинообразного сечения А-100, а звездочку — шкивом. Под днищем корпуса приваривают лыжи, выполненные из пластика, для удобства скольжения по рыхлому настилу. Передние углы и боковые кромки оформляют резиновыми насадками.

Для удобства движения задним ходом сзади лыж крепят небольшие колеса. Движению вперед помогает шнек, но отведение мотоблока назад происходит только при помощи усилия человека. Чтобы направлять струю снега в нужную сторону, ставят металлический экран в конце выбрасывающей трубы, его делают вращающимся под углом.

Сделать снегоуборщик своими руками — модели и варианты постройки самодельной машины для дома или дачи (115 фото)

Наверно, каждый житель загородного дома хоть раз встречался с проблемой по очистке участка от снега. Очень часто бывает, что на этот процесс либо не хватает времени, либо сил. Снегоуборщик из пилы или другого инструмента может значительно облегчить Вашу работу, потому что нужно будет лишь ходить и управлять конструкцией.

Если посмотреть фото снегоуборщиков своими руками, то сначала может показаться, что он устроен достаточно сложно и сделать его самостоятельно почти невозможно.

На самом деле это не так. В данной статье речь пойдет как раз о том, как сделать снегоуборщик. Не будем томить, поехали!

Устройство снегоуборщика

Вообще, как правило, все снегоуборщики имеют примерно одинаковую сборку. Список деталей снегоуборщика:

• Специальная металлическая сетка для равномерного распыления снега
• Ковш с дополнительными ребрами жесткости, служащие для упрочнения конструкции
• Лопатка для очистки снега с крыльчатки, желоба и ковша снега
• Специальное крепление редуктора к ковшу для большей прочности и надежности
• Зубчатый металлический шнек
• Два срезных болта, которые предотвращают повреждения редуктора при попадании в шнек крупных предметов
• Редуктор червячный в корпусе из стали с бронзовой шестерней для предотвращения взноса и стирания
• Вал зубчатого шнека на подшипниках для надежности соединения и увеличения скорости вращения
• Крыльчатка шнека со специальным покрытием, защищающим от коррозии
• Удобные колодки для регулировки высоты ковша
• Подрезная пластина
• Разблокировка колес шплинтом
• Бескамерные колеса, имеющие четырнадцати дюймовый размер. Обеспечивают высокую проходимость и обладают ярко-выраженными направлениями протекторов.
• Профессиональный 4-тактный двигатель с верхним расположением клапанов для лучшей заполняемости цилиндра горючей смесью и чугунной гильзой цилиндра, предотвращающей преждевременный износ
• Регулировка направления выброса желоба и длительности выброса снега с панели опратора
• Точное распределение веса значительно добавляет устойчивости конструкции, предотвращает заваливание на бок и сильные вибрации
• Управление движением шнека с помощью курка
• Регулировка угла поворота желоба для выбора нужного направления выброса
• Переключение скоростей: 5 вперед и две назад
• Управление движением снегоуборочной машины с помощью курка
• Галогеновая фара позволит эффективно убирать снег в любое время суток
• Емкость бака примерно 7 литров позволит экономить время на дозаправках

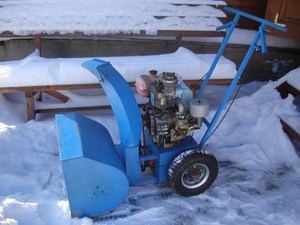

• Поворачиваемый на 190 градусов металлический желоб с регулируемой верхней планкой для выбора дальности выброса до 19 метров
