Проветривание теплиц: как самостоятельно автоматизировать вентиляцию?
Умная теплица со всеми автоматическими системами – мечта любого дачника. Ведь тепличные растения очень нежные, и любой сквозняк или перегрев может не только остановить их рост, но даже погубить. Вот почему так важно вовремя открывать форточку в знойный летний день – иначе с такой любовью выращенные саженцы попросту сварятся. Так, например, те же помидоры очень привередливы к температурному режиму, уже при +32 °С соцветия перестают завязываться в плоды. А при температуре +40 °С почти все тепличные растения и вовсе начинают гибнуть. И все это не говоря уже о грибках и губительных для тепличных жителей микроорганизмов, которые очень любят повышенную влажность и горячий застоявшийся воздух. Для этого и нужна в особенно жаркие летние дни периодически открывающая форточка наружу – чтобы поступал более свежий воздух и немного охлаждал теплицу изнутри.

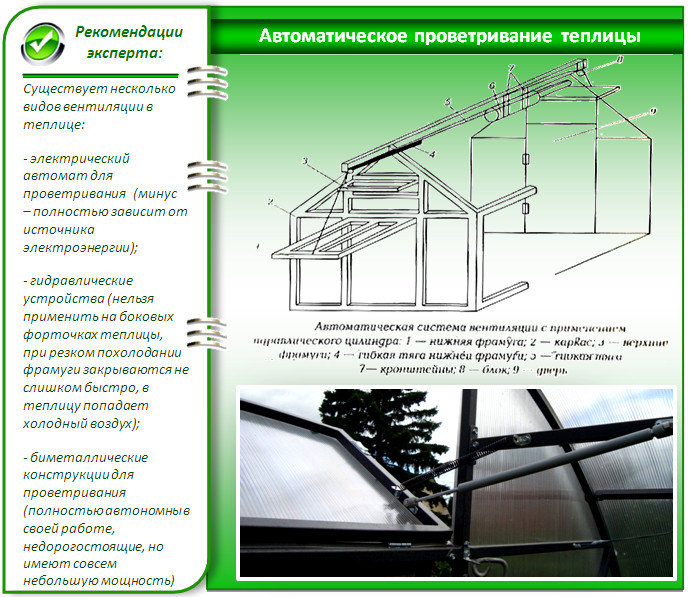

Виды основных конструкций для проветривания теплицы
Вариант #1 – электрические
Электрический автомат для проветривания теплиц состоит из вентилятора и термореле, который его и включает, как только температура воздуха в теплице достигнет определенной точки. Главный их плюс – в высокой чувствительности и удобной регулировке, а также неограниченной мощности. Они не занимают много места, могут быть расположены в любой точке теплицы, а алгоритм их работы может быть абсолютно любой сложности – как простым, так и «с умом».
Но электрический механизм проветривания теплицы недостаточно надежен и полностью зависит от бесперебойности подачи электроэнергии. Например, отключение света буквально на несколько часов в жаркий день способно оставить лишить урожая целого года. Вот почему заранее желательно позаботиться об резервном питании за счет установленного аккумулятора с подзарядкой от солнечной батареи на крыше теплицы.
Вариант #2 – гидравлические

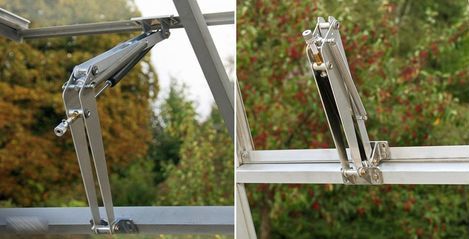

Достоинство гидравлических устройств в автономности и высокой надежности всей системы. Гидравлические конструкции просты, обладают большой мощностью и долговечностью. Представляют они собой систему рычагов с датчиком, соединенную с фрамугой.
Принцип работы этой системы достаточно прост: как только изменятся вес одного из плеч рычага, все «коромысло» накреняется в другую сторону и открывает фрамугу. Затем, при достаточном охлаждении воздуха, происходит обратный процесс. Причем все рычаги – это две емкости, соединенные между собой как сообщающиеся сосуды всего одним гибким тонким шлангом. Та емкость, которая находится внутри теплицы, герметичная и содержит в себе достаточный запас воздуха – это и есть «термометр».
А вот емкость снаружи выполняет роль «гири» на фрамуге. Поэтому, если воздух емкости, что внутри, нагревается от воздуха в теплице, часть жидкости выдавливается во внешнюю емкость. Та становится тяжелее и открывает фрамугу. А когда воздух в теплице остывает, внутри емкости пары снова сжимаются и емкость назад всасывает в себя воду. Внешняя становится легче и пружина возвращается на противовес. Сделать такую пневматическую систему под силу даже школьнику. Но использовать ее можно только в совсем маленькой теплице или парнике.
Но у устройств, принцип работы которых основан на силе давления расширяющейся жидкости (будь то вода или масло), есть серьезные недостатки:
- У большинства готовых моделей фрамуги закрываются под действием своего веса, а потому для боковых форточек теплицы такую конструкцию не применить (разве что экспериментировать с пружиной).
- В случае резкого похолодания жидкость в цилиндре остывает в течении 20 минут, и все это время фрамуги еще открыты, из-за чего в теплицу поступает холодный опасный воздух.
Но, несмотря на свои минусы, гидроцилиндры все-таки имеют неоспоримое преимущество перед другими автоматами – например, способность поднимать действительно большой вес.

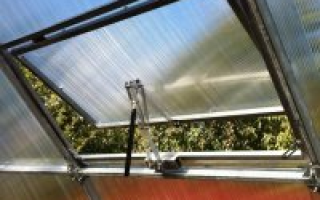

Сегодня на строительном рынке есть немало предложений качественных «толкателей» для тепличных форточек. По внешнему виду они все разные, но принцип действия у них один и тот же – небольшой продолговатый гидроцилиндр наполнен маслом, который расширяется под действием повышенной температуры воздуха в самой теплице и выталкивает собой шток. Шток же соединен с системой рычагов и форточкой. Когда масло остынет, произойдет обратный процесс и форточка закроется.

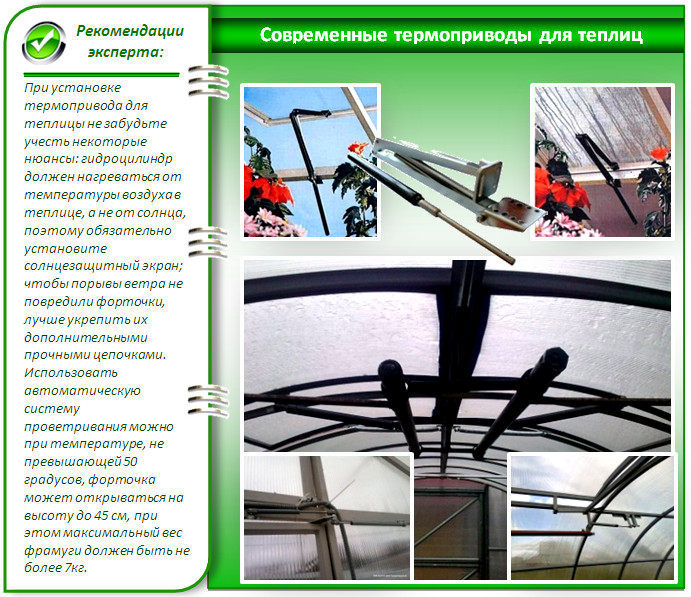

Хотя монтаж такой системы примитивен, важно не забывать о таких моментах:
- Гидроцилиндр должен нагреваться не от солнца, а от воздуха, а потому для него необходим солнцезащитный экран.
- Для дополнительной страховки от сильных порывов ветра нужны прочные ленты и цепочки, которые прикрепляются к створу форточек.
- Настраивается вся система специальной гайкой на торце цилиндра, а потому, перед тем, как ее закрутить, обязательно нужно дождаться оптимальной температуры в теплице – примерно 25 °С.
Из отечественных самыми лучшими автоматическими толкателями для форточек считаются гидроцилиндры «Воля» – самые легкие, компактные и недорогие.
Вариант #3 – биметаллические
Биметаллическое проветривание теплиц – это простая система, состоящая из особых металлических или металлических с пластиком пластин, у которых – разный коэффициент теплового расширения. Так, нагреваясь, одна из пластин сильно изгибается и приоткрывает форточку, а при охлаждении снова распрямляется, чем и закрывает ее. Работают биметаллические конструкции полностью автономно, и изготавливать их недорого. Единственный недостаток – это недостаточная мощность, ведь открыть такая пластина можно только совсем небольшую форточку без каких-либо перекосов и разбухания. А таких в обычных теплицах не часто можно встретить.

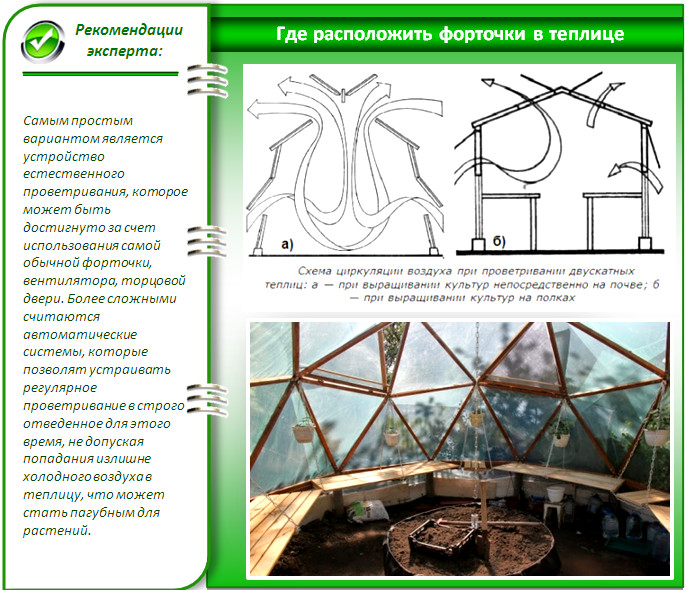

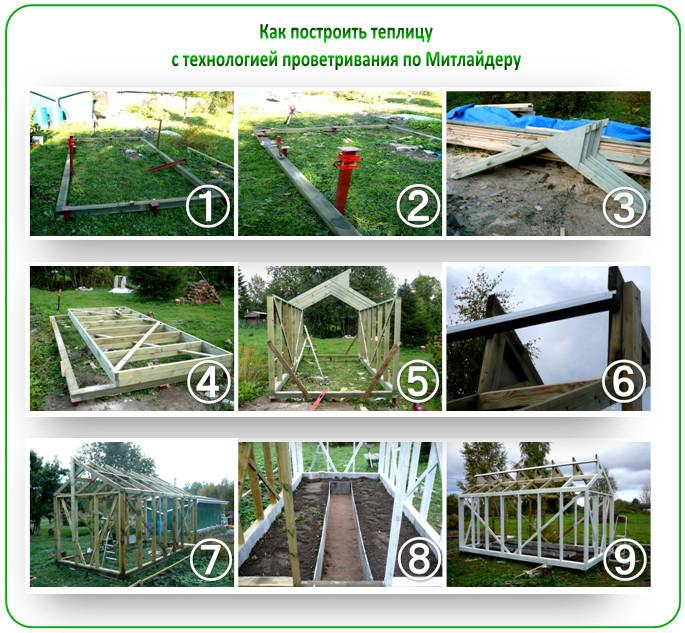

Виды проветривания в зависимости от габаритов парника
Итак, для того, чтобы эффективно поддерживать нормальный микроклимат для тепличных растений, необходимо автоматическое проветривание. Это могут быть:

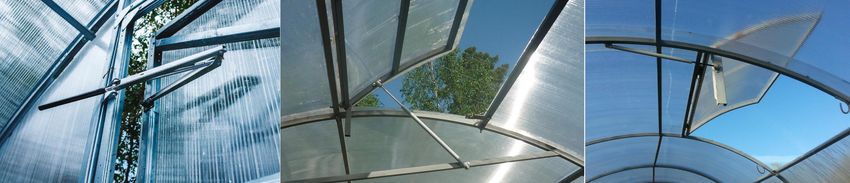

- Форточки в стене и крыше теплицы, а также целые фрамуги, которые открываются специальными автоматическими устройствами. Так, если теплица небольшая, то такая вентиляционная схема вполне для нее подходит. Важно только, чтобы открывающиеся форточки были хотя бы две, и располагались они на разной высоте: одна выше, другая – ниже.
- Вентиляция через две рядом расположенные форточки, либо через дверной проем, также открывающийся специальной системой. Такая система незаменима для крупногабаритной теплицы, для которой автоматическая вентиляция нужна более масштабная.
- Сквозное продувание теплицы при двух одновременно открывающихся автоматически дверях. Такая система идеальна для длинной узкой теплицы, в которой циркуляция воздуха всегда затруднена.
- Сложная система проветривания теплиц со специальными датчиками влажности и температуры воздуха. Установить что-то подобное на простом приусадебном участке – что-то нереально, а вот самостоятельно сделать устройство для автоматического проветривания теплиц с несложными, но надежными механизмами – вполне. Ведь главное, чтобы при малейшем перегреве от солнца фрамуги либо двери открывались, а при остывании воздуха – сами закрывались.
Ну а какой системе отдать предпочтение – выбирайте исходя из своих нужд.
Самодельное устройство для проветривания на основе сильфона

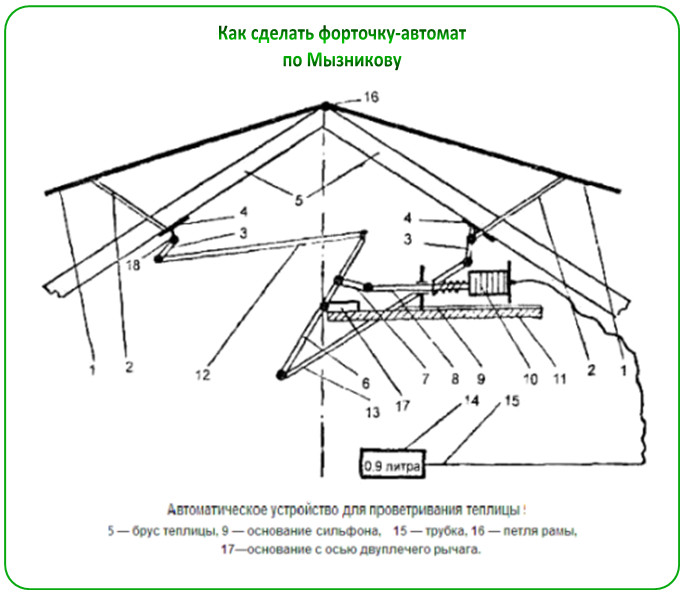

Еще в советское время изобретатель Ю. Мызников создал и успешно испробовал новое автоматическое устройство. Такое проветривание теплицы своими руками сделать можно буквально за день. А основа этой системы – сильфон (10) с термобаллоном (14). Связаны они между собой латунной трубкой диаметром 2-4 мм. Сам термобаллон нужно брать около 0,9 литра.
Принцип действия устройства Мызникова такой:
- Через пробку термобаллон заполняется ацетоном. Главное правило здесь – вся система должна быть тщательно загерметизирована, никакого воздуха в ней быть не должно – это опасно.
- Как только температура в теплице достигнет нужной точки, ацетон в термобаллоне расширится и поступит через трубку в сильфон, а тот, в свою очередь, удлинится на 3-4 см.
- Удлинение сильфона передастся через шток (8) и серьгу (7) во время поворота двуплечного рычага (6).
- Рычаг с помощью тяг (12 и 13) повернет другие рычаги (2 и 3), которые изначально должны быть жестко закреплены винтами на оси (18).
- В результате рычаги поворачиваются вместе с осью к стойке 4 и поднимают рамы теплицы на целых 30 см.
- Как только температура в теплице снизится, пары ацетона в системе Мызникова станут уменьшаться, сильфон укоротится, и рамы опустятся. К слову, в этой системе рамы выполняют роль возвратных пружин, которые с помощью рычагов постоянно сжимают сильфон.
- Что касается деталей, то пластину (11) можно крепить к любой опоре, а вот термобаллон нужно устанавливать на 2-2,5 м от рам, не важно, на какой высоте. Высота самого сильфона должна быть 40 мм, а диаметр – 50 мм. Использовать сильфон можно и от манометра.
Такое устройство – одно из самых прочных и дорогих. А вот современные дачники уже приспособились обустраивать автоматическое проветривание теплиц своими руками без каких-либо затрат – даже с помощью самых обыкновенных пластиковых бутылок.
Как сделать автоматическое проветривание теплицы своими руками
Изрядная часть территории России находится в зоне рискованного земледелия, поэтому для получения урожая на приусадебных участках, дачники выращивают овощи в теплицах и парниках. Недостаток этого метода заключается в том, что в закрытом застекленном помещении под воздействием солнечных лучей температура и влажность воздуха избыточно высоки, что приводит к болезням растений и снижению урожая.
Оставлять теплицу открытой тоже нельзя, т.к. ночное понижение температуры негативно влияет на жизнедеятельность культурных растений. Те, кто постоянно живет на участке, дважды в сутки открывают и закрывают двери парника. Дачники, посещающие загородные владения в выходные, могут соорудить автоматическое проветривание теплицы своими руками.
Автоматическое проветривание теплицы своими руками
Вне зависимости от конструкции парника и принципов работы механизма открывания, его задача состоит в поднятии створки утром и ее закрытия вечером. По принципам работы термопривода, системы автоматического проветривания подразделяются на:
- электрические;
- пневматические;
- гидравлические;
- биметаллические.
Выбор механизма зависит от веса и размера открываемых форточек. Для легких теплиц из поликарбоната ограничения по механизму открывания нет, для более тяжелых стеклянных створок лучше использовать энергозависимые приводы с высокой мощностью.
В готовых теплицах используется боковое проветривание через штатные дверцы, но если вы заказываете новый парник, то выбирайте заранее, где установить форточки для проветривания, Оптимальный вариант разместить фрамуги как можно ближе к потолку, именно там собирается теплый влажный воздух.
Энергозависимые системы проветривания работают от электросети. Помимо высокой мощности они имеют возможность программирования. Независимые приводы просты в эксплуатации, для их работы не нужно электричество, их можно изготовить самостоятельно.
Варианты самодельных гидравлических приводов
Наиболее надежными являются устройства, изготовленные из готовых пневматических механизмов, их можно найти в стульях с лифтовым механизмом или использовать автомобильные гидроцилиндры. Не обязательно покупать новые, для вентиляции парника подойдут бывшие в употреблении изделия.
Используем офисный стул
Если вы имеете доступ к отслужившей офисной мебели, разберите стул. Вам нужен подъемный механизм компьютерного кресла. Порядок работ:
- сдерните пластмассовый шток, обеспечив доступ к штырю клапана;
- зажмите тисками 8 миллиметровый металлический стержень;
- наденьте гидравлический цилиндр, стравите воздух;
- срежьте цилиндр вместе с конусом;
- выдавите шток.
Не допускайте повреждения гладкой поверхности, сохраните в целости резинку манжеты.
- зажмите шток в тисках через несколько слоев ткани;
- нарежьте резьбу М8;
- верните внутреннюю гильзу с сохранением поршня;
- протрите бензином все резинки.
Поместите шток внутрь гильзы, вытащите его конец, не повредив сальник. Накрутите гайку, которая удержит шток от проваливания внутрь цилиндра. Вставьте в гнездо клапана алюминиевый поршень и приварите на ранее срезанную часть цилиндра кусок трубы так, чтобы резьба была свободной. Прикрутите гайку к резьбе на штоке, вкрутите вилку для соединения механизма с рычагом, управляющим форточкой. После удаления воздуха, залейте в систему масло, подойдет самое дешевое, можно использовать отработку.
Установите собранное устройство автоматического открывания в верхней части парника. При повышении температуры внутри теплицы, расширяющееся масло будет воздействовать на шток, который откроет створку рамы. При снижении температуры объем масла уменьшится, и под тяжестью створки шток вернется на свое место.
По аналогичной схеме можно собрать масляный термопривод из амортизатора или гидроцилиндра автомобиля. Эти варианты подойдут для достаточно больших парников.
Автомат для проветривания небольших теплиц из поликарбоната или пленки можно соорудить из подручных материалов.
Из пластиковых бутылок
Необходимо приготовить следующие материалы:
- доска;
- бутыль 5 литров;
- бутыль 1 литр;
- черная ПЭ пленка;
- 1 метр тонкой трубки ПВХ;
- два патрубка;
- термопаста.
Необходимо вымыть и высушить большую бутылку, проделать в ее донышке отверстие. Вкрутите один патрубок в большую, второй в малую бутыль. Соедините обе емкости трубкой, обработайте герметиком места входов трубки. Обе бутылки должны быть абсолютно герметичны, иначе разогретый воздух будет уходить в атмосферу.
Обернутую пленкой 5-ти литровую бутыль закрепите под потолком, а литровую укрепите у форточки. Прикрепите доску к фрамуге так, чтобы ее свободный конец смял литровую бутыль. При нагревании большой бутыли теплый воздух по принципу сообщающихся сосудов будет поступать в малую. Расправившись, она приподнимет доску, что приведет к открытию форточки. Вечером произойдет обратный процесс. Остывший воздух занимает меньший объем, упавшее давление в малой бутыли позволит доске опуститься и форточка закроется.
Из стеклянных банок
Еще один вариант гидравлической системы можно изготовить из подручных средств с минимальными затратами.
- Важное условие: форточка в теплице должна быть вращающейся.
- Вам понадобится:
- стеклянная банка емкостью 3 литра:
- стеклянная банка 800 г;
- отрезок металлической трубки диаметром 5-7 мм и 0,3 метра длиной;
- 1 метр трубки ПВХ от капельниц;
- жесткая проволока;
- герметик;
- крышка ПЭ к маленькой банке;
- закатывающаяся крышка к 3-х литровой банке;
- герметик.
Для изготовления противовеса используйте брусок или любой предмет, подходящий по весу. Подбирать его придется опытным путем в зависимости от размера и массы фрамуги.
- налейте 0,8 литра воды в 3-х литровую банку;
- закатайте крышкой;
- сделайте отверстие под металлическую трубу;
- вставьте, оставив до дна пару миллиметров;
- загерметизируйте вход трубы;
- натяните ПВХ трубку на металлическую;
- вставьте ее второй конец в ПЭ крышку, посадите на герметик;
- закройте ПЭ крышкой банку 0,8 литра, опустив ПВХ трубку так, чтобы она не касалась дна банки на 2-3 мм.
Теперь нужно закрепить систему около фрамуги.
Система открывания форточки на основе работы автомобильного амортизатора багажника
Расстояние вывешивания 3-х литровой банки ограничивается длиной трубочки. Закрепите ее при помощи гвоздя и проволоки. Маленькую банку закрепите на верхней части вращающейся рамы, закрепив противовес на нижней уличной части рамы. Повышение температуры воздуха внутри большой банки вызовет его расширение, вода будет вытеснена в маленькую банку. Под увеличившимся весом створка откроется. При снижении температуры вода из маленькой банки перельется обратно, противовес закроет раму.
Элементарные устройства, основанные на простых физических процессах, упрощают уход за растениями в парнике.
Полезное видео по теме
Термопривод для теплиц: как выбрать, как монтировать, основные характеристики
Сезон посадок в теплицы уже начинается, поэтому актуально позаботиться о том, чтобы растения сохранить, обеспечив полноценную поддержку заданной температуры в теплицах.
И, Вы не поверите, но скоро станет гораздо теплее
Что такое термопривод для теплиц?
Термопривод для теплиц — это устройство, которое автоматически открывает и закрывает двери теплиц и их окна при достижении определенной (предварительно натроенной) температуры.
Чтобы не путаться:
Термин «термопривод для теплиц» — это то же самое , что «автоматический проветриватель теплиц«, «гидропривод для теплиц«, «автопроветриватель» и даже «доводчик для теплицы«.
Внутри привода есть наполнитель, который от температуры расширяется и этим толкает шток. Наполнитель может быть парафиновым, масло и пр. Термоприводы обычно полностью автономны, т.е. не требуется человек или электропитание для того, чтобы контролировать работу.
Электрические системы для теплиц нужны в редких случаях — когда помимо контроля температуры нужен еще контроль влажности. Такое более важно для цветоводов. Но повторимся, такая система и дорогостоящая, и неавтономна: любой скачок напряжения вынуждает ставить в такую систему стабилизатор напряжения, а заодно подключать дополнительный резервный аккумулятор.
В общем, обычные гидравлические(масляные, восковые) термоприводы — это всегда более надежный и независящий от электричества вариант за умеренные деньги.
Это очень облегчает задачи садовода, у которых есть теплица. Бережет время ухода за растениями и сохраняет условия для успешного получения результата.
Основные задачи и преимущества использования термоприводов в простых тезисах:
- ️ Дает вам выспаться
Вы можете проспать и не успеть открыть теплицу на проветривание, а яркий солнечный свет уже поднимет температуру внутри так, что ваша рассада просто погибнет, «сгорит». - Спасает урожай, удерживая температуру на нужном уровне
Вы ведь вообще можете не приехать на свою мини-ферму и не полить, и не открыть парник: заболели, проблемы с транспортом, ваш сосед, которого вы попросили открыть, забыл. и много других форc-мажорных обстоятельств. Так ваши растения не сгорят и не замерзнут - ️ Выдерживает ветер
(ветровую нагрузку, парусность открытых форточек и дверей)
Просто открытые форточки или двери от ветра будут «гулять» и хлопать, разрушая сами себя, а термоприводы способны удерживать до 100 кг нагрузки, что часто надежнее, чем подкладывание кирпичей, «привязывание на ниточки». А термоприводы держат. Крепко, настолько, насколько вы закрепили их на раме теплицы. - Снижение влажности
При проветривании не будет чрезмерной влажности для ваших растений. Также это поможет уменьшить вероятность появления грибковых и прочих заболеваний растений, что так любят образовываться в переувлажненной среде - Дает «больше воздуха»
Да, растениям для фотосинтеза очень требуется воздух, как и нам для дыхания. Запирая теплицу надолго вы лишаете растений их воздуха. - Помогите опылению
Да, опылять можно и вручную, но лучше, если это будут делать профессионалы своего дела — пчелы. Только дайте им для этого возможность — открытые двери и окна теплицы. - Закаляйте свои растения
Что людям, что растениям создание чрезмерных условий заботы часто вредит. Воздухообмен, небольшая смена температуры при проветривании не позволит превратиться вашим растениям в «совсем тепличные», а просто задаст оптимальные условия для развития.
Технические характеристики автоматического термопривода: на что обратить внимание?
- Важно знать максимальную грузоподъемность:
- 7-10 кг более, чем достаточно до небольшой форточки
- 20 кг — нормально для двери
- до 80-100 кг — для поднятия и удержания больших широких окон и дверей больших поликарбонатных или стеклянных теплиц.
Для маленьких теплиц, конечно высокомощных не нужно, вполне подойдут термоприводы на 7-20 кг.
- Характеристика хода штока
— это то, что дает окну или двери возможность максимального открытия. Средние размеры хода штока — 45-70 см. Этого обычно вполне достаточно для большинства окон и дверей теплиц. - Температура открывания
Часто растениям желательна определенная температура. Поэтому важно понимать это перед покупкой термопривода.
Обратите внимание на таблицу характеристик, которая есть в нашем магазине — там указаны предельные температуры открытия и закрытия и сравните их со своими желаемыми показателями.
Монтаж и установка термопривода
Часто монтаж термопривода можно сделать простой отверткой или шуруповертом. Например, для термопривода Термовент ДВ с доводчиком нужно ввинтить всего 6 саморезов-сверл, входящих в комплект.
Всегда следуйте инструкциям к конкретным моделям термоприводов (автопроветривателей)
Есть тонкости:
- планируемую разметку делайте когда вам удобно, а вот сам монтаж лучше осуществлять не дожидаясь утреннего нагревания теплицы. Т.е. рано утром.
- проконтролируйте при монтаже, чтобы детали термопривода не касаются профиля и других элементов теплицы — открываясь/закрываясь каждый день по многу раз при касании изделие быстро придет в негодность
- для дополнительной защиты от ветра все-таки не помешает самая простая цепочка — при сильном ветре с нагрузкой более 200 кг — термопривод не выдержит нагрузки, а вот цепочка вполне поможет.
- У термоприводов более мощных производителей, например, Уфопар-М, расчитанных на большой вес форточек и дверей монтаж занимает достаточно большое время и требует, например, для большей точности настройки температуры открытия нужен солнечный экран, чтобы срабатывание термопривода было более точным.
Вот пример этапов установки термопривода Уфопар-М:

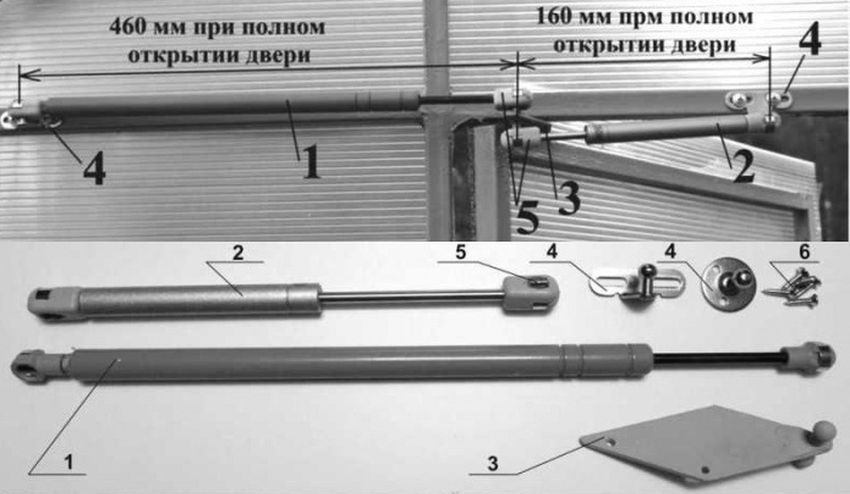

- Установка основания с кулисой на дверь
- Установка рычага на верхний косяк двери
- Установка гидроцилиндра в рычаг
- Установка возвратной пружины (для закрывания двери при понижении температуры)
- Установка солнечного экрана (для предотвращения срабатывания гидроцилиндра при ярком солнце, но низкой температуре)
- Установка съемной противоветровой цепочки (чтобы порывы ветра не сломали дверь теплицы)
Технические преимущества термопривода (автоматического проветривателя теплиц)
- термопривод автономен, т.е. не требует электричества
- работает в своем допустимом диапазоне до 10 лет (а может и дольше, просто есть естественный износ деталей и небрежность при хранении, что сокращает срок службы)
- комлектация обычно включает в себя все детали для установки, а в инструкции подробно описан процесс установки, с которым справится любой садовод.
Особенности использования термопривода:
- часто забывчивые садоводы, по-привычке, уезжая с дачи, запирают теплицы на замки. А при установленном термоприводе это категорически не рекомендованно, ведь усилия большинства из термоприводов вполне хватит, чтобы сломать или изгнуть раму запертого окна или двери.
- при работающем, открытом термоприводе закрыть его по желанию оперативно не получится — температура, что вытолкнула шток, должна упасть, чтобы шток ушел назад и не открывался. Некоторые модели не позволяют отстегнуть (оперативно снять) термопривод, поэтому надо учитывать этот момент при их использовании
Популярные термоприводы из нашего ассортимента:
Подойдут для теплиц средних размеров, а также есть модели с более мощными грузоподъемными свойствами.
