Детские качели балансир своими руками (весы, маятник, коромысло, качалка) – как сделать качели балансир из дерева, чертежи, схема + фото

Качели балансир, качели-маятник, коромысло, качалка или
качели-весы – все это разные названия одного и того же вида детских качелей.

Балансир – это разновидность уличной качели, веселая и безопасная забава для
детей самого маленького возраста. При поддержке мамы на качалках можно кататься уже
с того момента, как ребенку исполнился годик. А значит, их по праву можно
считать первыми качелями детей.

Детские качели балансир своими руками

Принцип действия качелей балансир

Принцип работы прост и основан на эффекте перевеса, т.е.
маятниковые качели действуют как весы. Реализуется катание просто – на концах длинной
планки (рычаг, балансир или коромысло), центр которой опирается на основание,
размещаются дети. Отталкиваясь ногами от земли, один ребенок поднимается вверх,
а второй, соответственно, опускается вниз. Благодаря примерно одинаковому весу
детей происходит их поочередное перевешивание.

Преимущество качелей балансир

Плюс в том, что качели-весы позволяют осуществить первичную
социальную адаптацию ребенка. Благодаря тому, что качели приводятся в действие
усилиями двух детей, они формируют навыки работы в коллективе, учат
сотрудничеству. Необходимость координировать свои действия развивает
общительность. Кроме того, катание тренирует вестибулярный аппарат, мышцы и
координацию движений.

Качели балансир своими руками – пошаговая инструкция

Простая конструкция располагает к самостоятельному
устройству. С точки зрения материальных затрат они дешевле в изготовлении
нежели подвесные качели для детей или садовые качели для взрослых.

Из чего можно сделать качели балансир (материал)

• из пластмассы (пластика). Здесь все строительство
  заключается в покупке готового комплекта и сборке приобретенных деталей по
  инструкции;

• из металла. Для изготовления металлического балансира
  необходимо обладать соответствующим инструментом и навыками. Из инструмента
  понадобятся сварочный аппарат, болгарка, дрель. Для работы нужно подготовить

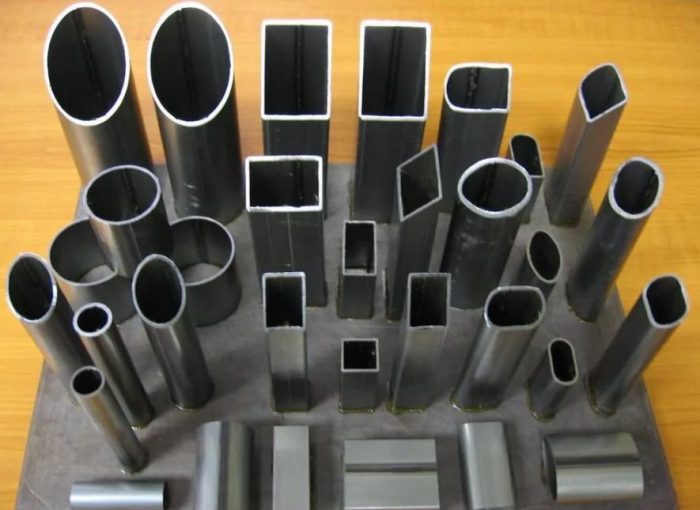

  стальные трубы диаметром 5-6 мм. Соединение элементов выполняется на болты или
  с помощью сварки. Конструкция качелей балансир из металла достаточно прочная,
  но травмоопасная и сложная в изготовлении;

• из древесины. Дерево – идеальный материал для того, чтобы
  сделать качели балансир своими руками. Пиломатериал доступен, прост в обработке
  и устойчив к факторам среды. А главное, дерево — это более безопасный материал
  для детей, т.к. он экологически чистый, имеет малый вес (по сравнению с
  металлом), не нанесет вреда ребенку при падении. Поскольку в частном доме,
  качели не будут подвергаться столь интенсивной эксплуатации как на общественной
  детской площадке – использование дерева будет оптимальным выбором.

Конструкция качелей балансир (виды, типы)

Есть несколько способов сделать качели (варианты устройства):

классический. Самый распространенный и простой вариант — это
качели, состоящие из опорной стойки и закрепленной на ней доске;

балансир на пружине. Благодаря малой амплитуде раскачивания
пружины подходят для очень маленьких пользователей. Ведь здесь не требуется
прилагать значительные усилия для раскачивания. Важно только уметь держать
равновесие.

балансир из покрышки. Годится как временный вариант. Потому
что покрышка от легкового авто не способна выдерживать такого рода нагрузки
(деформируется). Кроме того, балансирующие качалки из покрышки не отличаются
значительной амплитудой раскачивания.

двойные детские качели балансир. В этом случае никто из
ребят не останется без занятия.

с двойным сидением (спаренные). Здесь требуется создание
дополнительного запаса прочности основной планки (коромысла).

поворотные (крутящиеся) качели. Особенность конструкции в
том, что на них можно кататься как вверх-вниз, так и перемещаться вокруг оси
(по кругу), подобно катанию на карусели.

Как сделать качели балансир из дерева своими руками

За основу возьмем классическую конструкцию.

1. Чертеж и размеры

В отличие от подвесных качелей, требования к которым
регулируют ГОСТы Р 52167-2003 и Р 52167-2012, ГОСТ на качели-балансир не
разработан. Это означает, что рекомендации по их обустройству закрепленные на
уровне государственных нормативов отсутствуют. А значит, нужно
руководствоваться отзывами пользователей и мастеров.

Приступая к работе нужно составить чертеж качелей балансир.
Наглядная схема станет хорошим подспорьем в работе.

На схематический чертёж наносят габаритные размеры маятниковой качели:

• длина балансира (коромысло или основная планка). Обычно
  составляет 2500-2700 мм. Такой длины достаточно, чтобы обеспечить удобное
  катание. Если сидение двойное – то длина планки увеличивается;

• высота опоры. Чем выше опора – тем больше рычаг,
  соответственно, большая нагрузка приходится на основную планку при катании.
  Однако тем выше могут кататься дети;

• высота сидения качели от поверхности земли. Этот параметр
  имеет несколько значений. Безусловно, в нижней точке высота будет нулевая. В
  высшей – зависеть от высоты опоры и длины планки. Рекомендуется, чтобы высота
  подъема качелей не превышала 1 000 мм. Падение с такой высоты считается
  травмобезопасным. Замер нужно производить в точке, где планка останавливается
  перпендикулярно к опоре. Высота сидения определяется ростом ребенка и обычно
  составляет 500-600 мм. Такой высоты достаточно для того, чтобы ребенок мог
  легко оттолкнуться и приземлиться, без риска получить травму;

• ширина сидения – 300-400 мм;
• длина сидения – 450-600 мм;
• высота ручек – 150-200 мм;
• высота спинки – 200-300 мм.

Два последних параметра особенно актуальны для малышей.

Совет. Каждый размер качалки определяется индивидуально, на
основе учета параметров ребенка.

2. Расчет
прочности качели балансир

Нагрузка на качели рассчитывается исходя из веса детей,
которые будут кататься. Несмотря на то, что качели обычно рассчитаны на двоих
детей, ребятня может кататься по трое (если их вес позволяет создать перевес),
а то и вчетвером. Некоторых вообще привлекает катание стоя. В этом случае
балансир приводится в движение путем поочередного сгибания ног. Кроме того,
качели-балансир интересны как для малышей, так и детей постарше. Поэтому
создавая проект качелей-балансир нужно обеспечить запас по прочности.

3. Строительные материалы для изготовления

Деревянные качели балансир можно построить:

• из бревна – более простой и быстрый в изготовлении
  вариант;

• из бруса. Работа с брусом предполагает наличия навыков в
  столярном деле.

Идеальный материал дуб, но он дорогой и сложен в обработке,
за счет высокой плотности древесины. Поэтому чаще всего используется сосна или
береза. Главное, чтобы ее влажность не превышала 12-15%. В противном случае
древесина рассохнется, и крепеж будет держаться не прочно.

• пиломатериал: доска для сидения толщиной не менее 30 мм,
  брус для ребра жесткости, рейки для деталей, брус для опоры;

• круглые заготовки для ручек;

• металлический стержень для опоры;

• метизы;

• грунтовка по дерево и краска.

4. Установка опорной стойки для качелей балансир

использовать пень от спиленного или срубленного дерева;

из толстого бревна. Диаметр бревна определяет высоту
раскачивания;

из рядом расположенных бревен или брусьев;

Как сделать опору для качели балансир переносную.

2. Правая стойка;

3. Продольная распорка;

4. Поперечная распорка;

5. Упорная доска;

Соединив, показанные на рисунке заготовки, между собой
получим надежную опору для качелей балансир с прямоугольным основанием.
Полученная опора мобильная. т.е., качели можно переносить. Чтобы обеспечить
конструкции большую устойчивость, опору нужно делать с утяжелителем или крепить
к поверхности грунта любым способом, который не будет препятствовать её
переносу.

Как сделать опору для качелей балансир стационарную.

В этом случае опора не имеет основания, а стойки укапываются
в землю и бетонируются. Перед тем, как установить стойки в землю их нужно
обработать средством против гниения (подойдет отработка машинного масла).

5. Изготовление балансира (коромысла)

Составляющие элементы конструкции качели балансир показаны на схеме

1. Доска для сидения качели;

2. Ребро жесткости;

3. Ограничитель доски;

Размеры балансира показаны на схематическом чертеже

Как сделать детский балансир (коромысло) из дерева

• все детали нужно зашлифовать, чтобы избежать заноз;

• четко определить центр доски (коромысла), чтобы обеспечить
  комфортное катание;

• крепление деталей нужно выполнять таким образом, чтобы не
  было щелей, куда ребенок может засунуть палец или руку;

• шляпки метизов следует утопить в дерево и зашлифовать. Это
  также потенциальный источник травм.

Совет. Все узлы нужно периодически проверять. Своевременно
выявленные и устраненные дефекты – залог детской безопасности.

6. Изготовление
сидения, спинки и ручек для качели

Сидушка не является необходимым атрибутом, т.к. сидеть можно
по краям коромысла. Но их наличие сделает забаву комфортнее.

Сидение для детских качелей балансир может быть изготовлена:

из мягкого материала (поролона, войлока). Такие сидения,
уместно делать съемными, чтобы убирать во время дождя. При этом они должны
прочно устанавливаться на свое место, чтобы избежать перекручивания и
соскальзывания во время движения;

из жесткого материала (фанера, доска, пластмасса).
Обозначают место сидения. Обычно немного выходят за размеры балансира
(коромысла). Это дает возможность взять более узкую доску для него.

Сидушка для качелей весов, как уже говорилось, не
обязательный элемент. Вариант без сидения также имеет место быть. Только для
удобства детворы нужно вырезать и зашлифовать небольшие углубления по краям
коромысла. В этом случае место для сидения определяется местом установки ручек.

Ручки нужны для того, чтобы держаться за них во время
движения.

Спинки предназначены для малышей, но в целом исключают
вероятность падения на спину во время движения.

7. Устройство ограничителей для качелей

Ограничителями называют амортизирующие элементы,
расположенные внизу балансира. Их назначение смягчать приземление. Потому, что
приземление с высоты в 1 метр на твердую почву создает перегрузку для
позвоночника.

В качестве ограничителей устанавливают:

подушки из резины;

из металлических элементов. Их используют преимущественно на
металлических качелях;

из старых покрышек. Особенность в том, что они
устанавливаются не на балансире, а на землю, соответственно, не утяжеляют своим
весом конструкцию. Плюс, ограничители из шин обеспечивает всегда одинаковую
высоту подъема качели. Ведь со временем в месте отталкивания ног появляется
яма, а значит высота подъема увеличивается.

8. Декоративное оформление качели балансир (дизайн)

Несмотря на достаточно примитивную конструкцию, деревянные
качели балансир могут быть очень красивыми. Самый простой вариант украшения –
это окрашивание в яркие цвета. Можно сделать балансир в виде животного
(медведь, лошадь, крокодил, дельфин) или в виде самолетика или машинки. Ручки и
опору можно украсить фигурками мультипликационных героев. Фанерные ручки в виде
руля гоночной машины, штурвала самолета/вертолета – все это заинтересует
ребенка.

А можно создать настоящие шедевры – резные качели из дерева,
которые станут не только средством развлечения, но и достойным украшением
ландшафтного дизайна сада.

Безопасность качелей балансир – рекомендации по установке

Установить качели балансир лучше в месте, которое
соответствует ряду условий:

• место хорошо просматривается;

• поверхность ровная;

• наличие зоны безопасности (1500-2000 мм. вокруг качелей).
  Зона безопасности – это территория свободная от колючих кустарников, ядовитых
  растений, аллергенов и медоносов, источника воды и коммуникаций.

Заключение

Веселье и задор ребенка станут достойной наградой за тот
минимум усилий и терпения, которые приложили для того, чтобы сделать качели
балансир из дерева своими руками.

Метки: Качели Детская площадка Дерево

Схематический план стоек для качелей

Читайте в рубрике

Плавающие клумбы в садовом водоеме — очень оригинальное и стильное решение. Мы расскажем, какие растения можно выбрать, и из каких материалов создать цветник на воде своими руками, чтобы он стал настоящим украшением вашего пруда.

Каждый мечтает об уютном уголке с лавочкой, столом и качелями, где можно будет отдохнуть после работы в саду или огороде. Мы расскажем, какие материалы можно использовать и компоновать, чтобы сделать мебель для сада своими руками — фото идей и уникальных работ помогут вам определиться с выбором.

Чтобы сделать оригинальное кашпо своими руками для сада не обязательно тратить много времени или средств. Существует множество вариантов изготовления садовых украшений из старых и ненужных вещей. В этом мастер-классе, мы расскажем как сделать необычное и очень красивое кашпо для сада из старого свитера и цемента.

Прививка деревьев — занятие очень важное и полезное. Что такое колировка и как правильно прививать садовые растения — я расскажу, основываясь на собственном опыте.

Сегодня я расскажу вам кратко о том, как правильно приготовить раствор для высаживания грибов на участке в домашних условиях. Все, что вам для этого потребуется, это гриб, литровая бутылка с водой, дрожжи и немножко хорошего настроения. А теперь за дело.

На сегодняшний день все острее постает вопрос уменьшения вреда природе от деятельности человека. В таких условиях я, как и все сознательные люди, стараюсь придумать максимально рациональное применение уже использованной продукции, такой как, например, пластиковые бутылки.

Папайя — тропический фрукт, отличающийся насыщенным ароматов, сладким нежным вкусом и на редкость удивительными полезными свойствами. Встретить этот экзотический плод на прилавках отечественных магазинов сегодня можно довольно часто. Однако многие и не предполагают, что дынное дерево относится к числу экзотов, которые с успехом выращиваются в домашних условиях. О том, как посадить и ухаживать за папайей дома, я расскажу в этой статье.

Многие задумываются: можно ли вырастить ранние сочные арбузы и смаковать их тогда, когда на рынке появляются первые плоды? Мой ответ: «Конечно, можно!». Зачем пичкать организм ненужными химикатами, если тепличные арбузы — реальность? Предлагаю ознакомиться с процессом выращивания сладкой ягоды в деталях.

Центром внимания во всех домах на Новый год и Рождество, конечно же, является наряженная красавица-ель. Существует множество полезных советов, касающихся того, как сохранить лесную красавицу в первоначальном виде, а также как правильно утилизировать ее после завершения веселых праздников.

Садоводу не чуждо творчество во всем, что касается любимого загородного участка. Применение нестандартных решений может коснуться всего — способа посадки огурцов, окраски дома или, например, способа хранения дров. Рассмотрим самые необычные идеи укладки дров, а также оригинально выполненные и украшенные поленницы.

• Вопрос / Ответ
• Новости и события
• Реклама
• Партнеры

Vsadu.ru — образовательный интернет-журнал о даче, саде и огороде, календарь садовода огородника на каждый день, советы по уходу за садом и огородом.

Бесплатные консультации по строительству таунхауса, загородного дома, дачи. Подбору оборудования для дачи, благоустройству, ландшафтному дизайну, выбору деревьев и кустарников, уход за цветами и растениями. Ответы на вопросы, новости, события, анонсы выставок и мероприятий. Рецепты вкусных и полезных блюд и напитков из овощей, фруктов и ягод.

Постройка качелей

Можно легко построить качели, на которых детям будет очень интересно играть, если выполнить следующие пошаговые инструкции.

Эти качели великолепно смотрятся в любом саду благодаря использованию экологически чистой древесины. Вертикальные стойки имеют толщину примерно 70 x 70 мм, верхняя перекладина – примерно 70 x 140 мм, обеспечивая прочную конструкцию. Проследите за тем, чтобы при постройке качелей была бы обеспечена их достаточная устойчивость, чтобы дети могли безопасно играть на них. А также создайте мягкую поверхность под качелями, чтобы дети не ударились о твердую землю при падении с качелей.

Необходимые материалы
— Болты с проушиной
— Гайки размера M12
— Шайбы
— Крюки с защелками
— Веревка
— Садовая или твердая древесина:

Толщина бруса: вертикальные стойки 70 x 70 мм, верхняя перекладина 140 x 70 мм, поперечины 150 x 22 мм. Размер сиденья: 450 x 250 x 22 мм.

Размеры качелей

Постройте качели высотой, шириной и длиной по 270 см. Не забудьте, что вертикальные стойки должны иметь общую длину 310 см, потому что они будут углублены в грунт на 40 см для обеспечения устойчивости качелей.

Вертикальные стойки качелей

Начнем с расположения двух вертикальных стоек, каждая длиной по 310 см, на левой стороне под углом 60°. Эти две вертикальные стойки вместе с шириной в основании, которая тоже равна 310 см, формируют стороны равнобедренного треугольника (все три стороны которого имеют одинаковую длину).

Соберите вертикальные стойки

Чтобы можно было собрать вертикальные стойки до установки верхней перекладины, мы подготовим разделитель (А) с таким же поперечным сечением, что и верхняя перекладина. Этот разделитель при установке верхней перекладины обеспечит точное попадание ее в отверстия между верхними частями вертикальных стоек.

Отпилите верхние концы под углом 60°, проследив за тем, чтобы верхние части вертикальных стоек точно совпадали. Установите разделитель между вертикальными стойками и закрепите верхнюю поперечину на месте. Расположите верхнюю поперечину (Е) таким образом, чтобы верхняя перекладина опиралась на нее после удаления разделителя, и затем отпилите верхнюю поперечину. Зафиксируйте поперечину на месте при помощи четырех болтов с гайками и шайбами между ними. Зафиксируйте каждую гайку дополнительной контргайкой и затяните ее в противоположном направлении относительно гайки.

Установите нижнюю поперечину

Чтобы предотвратить скручивание и изгиб качелей, мы закрепим дополнительную (нижнюю) поперечину (B) размером 22 x 150 мм между вертикальными стойками. Она будет удерживать на месте диагональную опору (С), на которую будет опираться верхняя перекладина (D). Создадим опорную конструкцию таким способом с левой и правой стороны качелей.

Соединение между собой правых вертикальных стоек

Установите правую вертикальную стойку с верхней и нижней поперечинами аналогичным образом. Она является зеркальным отображением левой вертикальной стойки с поперечинами, установленными с внутренней стороны качелей.

Установите верхнюю перекладину

Установите верхнюю перекладину в отверстия в верхних частях вертикальных стоек и просверлите отверстия через верхнюю перекладину и верхние поперечины. Поперечины установлены внутри качелей. Закрепите верхнюю перекладину на вертикальных стойках при помощи болтов с гайками и шайбами. И, наконец, установите дополнительные контргайки и затяните их в противоположном направлении относительно гаек. Сделайте то же самое с правой стороны качелей.

Установите диагональную опору

Возьмите доску размером 150 x 22 мм длиной приблизительно 60 см и отпилите ее с каждого конца под углом 45°. Затем установите две диагональные опоры под верхнюю перекладину с левой и правой стороны и закрепите верхнюю перекладину на месте при помощи болтов, гаек и шайб.

Установите стабилизирующие планки качелей

Чтобы придать дополнительную устойчивость вертикальным стойкам, установим стабилизирующую планку на две вертикальные стойки с каждой стороны. Как и раньше, используем доски размером 150 x 22 мм.

Закопайте вертикальные стойки качелей в грунт

Для безопасности необходимо закопать вертикальные стойки качелей в грунт. Прежде чем сделать это, заверните ряд болтов в нижнюю часть каждой вертикальной стойки, чтобы стойки прочно закрепились после заполнения выкопанных ям бетонной смесью.

Используйте узкую лопату или ручной бур, чтобы сделать узкую яму глубиной примерно 40 см. Вы можете закрепить вертикальные стойки на месте бетонной смесью, взяв 1 кг крупного песка, 1 кг гравия и 0,5 кг цемента. Также можно использовать быстросохнущий строительный раствор – насыпьте его прямо в отверстие из пакета и затем залейте поверх него воду.

Убедитесь в том, что вертикальные стойки правильно выровнены

Когда вы будете заливать бетонную смесь, убедитесь в том, что вертикальные стойки качелей правильно выровнены. Используйте спиртовой уровень, чтобы проверить горизонтальное положение верхней перекладины и стабилизирующих планок, а также что вместе с вертикальными стойками они правильно выравнены и расположены параллельно друг относительно друга. И, наконец, хорошо утрамбуйте почву вокруг четырех вертикальных стоек по месту.

Опорные болты качелей

Установите болты с проушинами для крепления качелей к верхней перекладине, равномерно расположив их, начиная с середины верхней перекладины, с зазором около 50 см между ними. Просверлите отверстия для четырех болтов с проушинами. Зафиксируйте болты гайками и шайбами, установите дополнительные контргайки, затянув их в противоположном направлении относительно гаек. Установите болты с проушинами по одной линии и затяните их при помощи отвертки, вставленной в проушины болтов.

Деревянное сиденье качелей

Используйте две доски (125 x 22 мм) длиной 450 мм для каждого сиденья качелей. Соедините их вместе при помощи таких же досок длиной 250 мм, прикрепив их поперек досок и с нижней стороны на концах сиденья. В результате размер сидений станет равным 250 x 450 мм. Просверлите сквозь сиденья четыре отверстия для канатов. Протяните канаты большой петлей через крюки с защелками и через отверстия в сиденья и завяжите надежные узлы под сиденьями. Убедитесь в том, что узлы на концах канатов достаточно большие, чтобы выдерживать вес сидений и детей, качающихся на них. Крюки с защелками значительно облегчают процесс установки и снятия канатов (в случае необходимости).

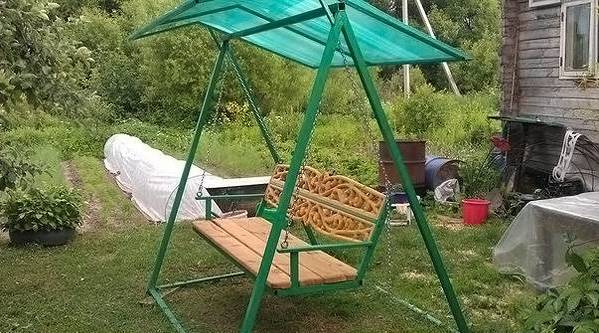

Металлические садовые качели своими руками, чертежи, виды, нюансы

Где бы человек не находился, тяга к комфорту останется с ним всегда. Поэтому владельцы дачных участков, загородных резиденций стремятся сделать новое место своего обитания благоустроенным по высшему разряду. А какой двор или сад может обойтись без этих удобных, привлекательных конструкций, делающих отдых особенно приятным? Наиболее популярны долговечные сооружения из металла, а подходящий материал найдется в любом хозяйстве. Чтобы сконструировать идеальные металлические садовые качели своими руками, чертежи — вещи первой необходимости. Имея на руках подробную схему, легко избежать даже небольших ошибок.

Оценка главных достоинств и недостатков

Если есть желание изготовить металлические садовые качели своими руками, чертежи искать рано. Лучше сначала познакомиться с их плюсами и минусами, чтобы не пожалеть о сделанном выборе, когда будет уже поздно. Несмотря на большое количество достоинств, есть некоторые относительные минусы и у изделий из металла.

Положительные характеристики металлических качелей:

1. Долговечность конструкций, их практичность — то, что подкупает более всего, если борьба происходит между этим материалом и деревом. Последнее боится огня, влаги и насекомых, неравнодушных к нему. Древесина может рассохнуться, а такие качели — угроза здоровью детей и взрослых.
2. Невероятная прочность и большой ассортимент металлических качелей, которые нетрудно изготовить самостоятельно, — несомненные, неоспоримые преимущества металла.

Теперь о недостатках:

1. Металлические качели не могут естественно вписаться в ландшафт. Поэтому придется заранее продумать стилевое решение данной проблемы. Например, какие похожие элементы декора добавить, чтобы качели не выглядели в саду «белой вороной».
2. Наиболее надежны сварные изделия, а значит, надо иметь представление об этой работе. Необходимо также соответствующее оборудование. Его придется или покупать, или арендовать.
3. Травмоопасность суперпрочного материала — самый большой минус, ведь качели легко могут поранить, если обращаться с ними неосторожно.

К этой категории относится подверженность коррозии, однако этот минус не настолько страшен, от него легко избавляются обработкой металла защитными покрытиями. Если недостатки не вызывают отторжения, то можно переходить к знакомству с различными видами этих «аттракционов».

Также вы можете сравнить цены на металлические садовые качели:

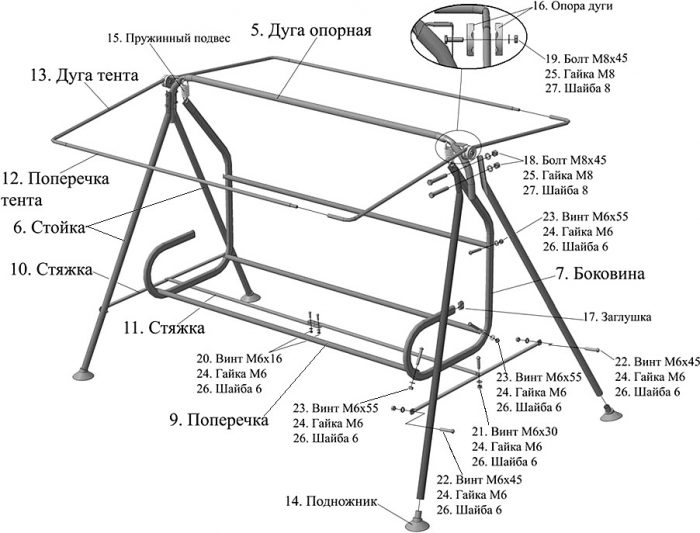

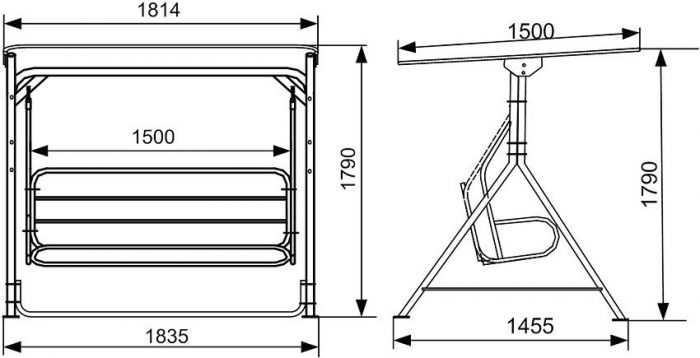

Металлические садовые качели своими руками: чертежи

Основа любых подобных конструкций — металлический каркас. Его делают:

Первый предпочтителен, так как на протяжении очень долгого времени с ним не случится никаких «чрезвычайных происшествий», которые могут обернуться посягательством на здоровье хозяев. Если нет навыков работы со сварочным оборудованием, то второй метод — единственный выход. Собирают такой каркас, используя болты с гайками, поэтому крепежная операция не вызовет затруднений ни у кого.

Минус второго варианта — потенциальное разбалтывание резьбы. Чтобы не допустить разрушение качелей, рекомендуют крепить элементы изделия контргайками, гроверами. Места повышенного риска необходимо регулярно проверять, подтягивать ключом.

Готовый чертеж использовать лучше, это гарантированный способ избежать ошибок, которые могут вкрасться в свое творение незаметно. В результате возникнет необходимость в переделках, а значит, львиная доля работы пойдет насмарку.

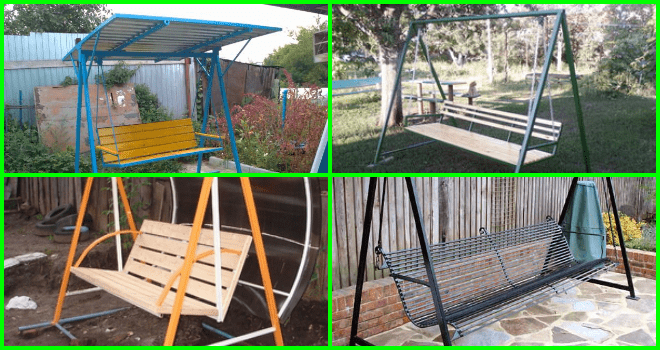

Виды металлических каркасных конструкций

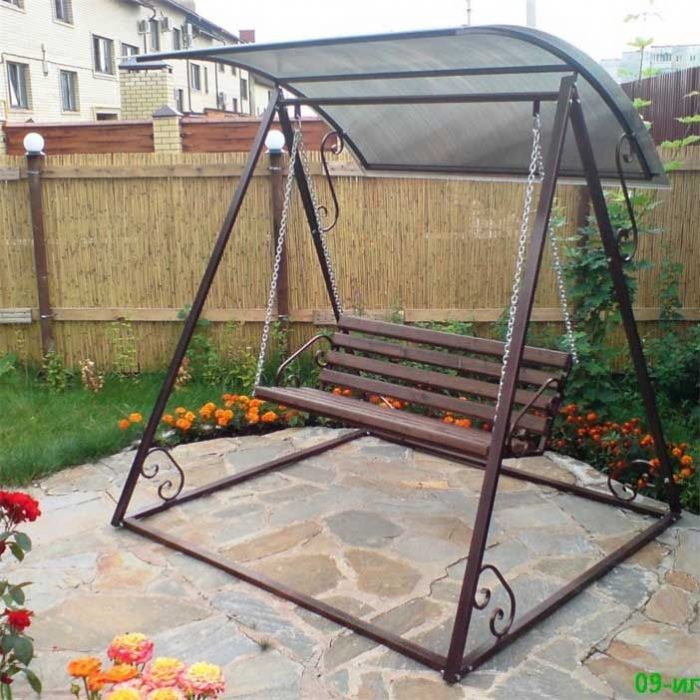

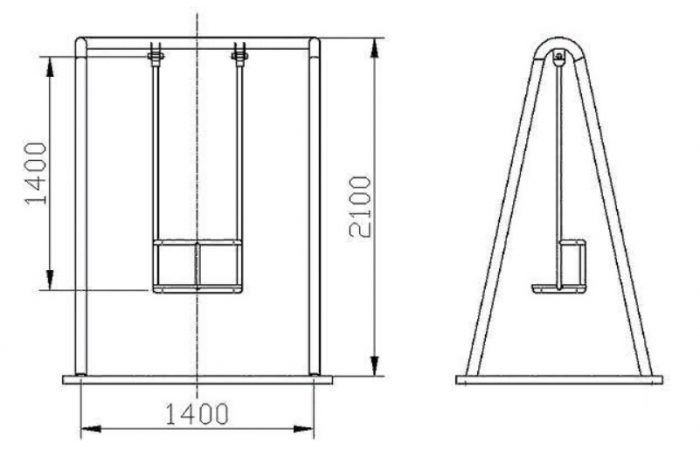

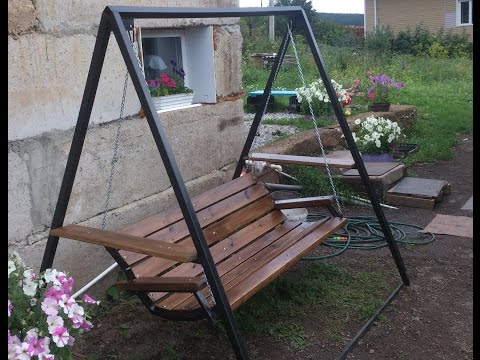

Конфигурация их различна. Классикой можно назвать А-образную форму стоек, соединенных сверху перекладиной. Обычно для придания жесткости их стягивают ниже перемычкой. Существуют другие чертежи, где она отсутствует, а у опорных элементов Л-образная форма.

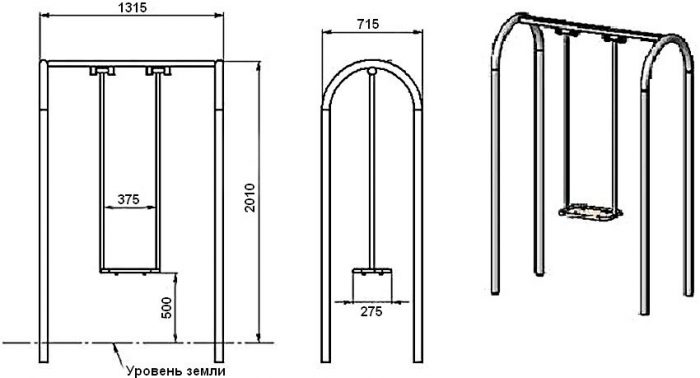

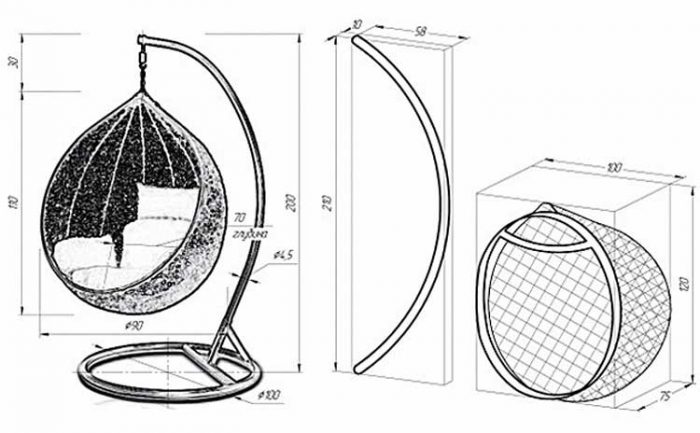

Самые простейшие конструкции — П-образные, но для обеспечения им устойчивости опоры обязательно заглубляют и бетонируют. Есть чертежи качелей, сильно отличающихся от привычных. Сиденье таких конструкций можно использовать даже отдельно — подвешивать к веткам или потолку веранды.

Все металлические качели делят по другому признаку — возможности перемещения. Существуют:

• стационарные модели, где опоры забетонированы;
• мобильные качели, крепящиеся к грунту арматурой либо анкерами.

Подготовка к сооружению качелей

Расчет общих размеров и отдельных составляющих необходим, так как нередко в готовых схемах данные величины не совсем устраивают. Поэтому при корректировке чертежа под свои потребности учитывают следующие правила:

1. Ширина сиденья, достаточная для одного человека, составляет примерно 500-600 мм.
2. Высота спинки обязана быть не менее 550-600 мм, она обеспечит удобство качающимся.
3. При выборе подвесной конструкции необходимо принять во внимание, что минимальное расстояние от сиденья до стоек — 300 мм, если для подвеса используют металлическую цепь, но 400 мм, когда в его роли выступает веревка.
4. Промежуток от сиденья до поперечины зависит исключительно от роста самого высокого пользователя будущих качелей.

Если качели предназначаются для семьи с одним ребенком, хватит ширины сиденья в 1600 мм. Если для трех взрослых, требуется уже не менее 1800-2000 мм. При планировке одиночной качели идеальна метровая ширина сиденья.

Необходимый инструментарий и материалы

Чтобы без задержек и незапланированных поисков необходимого наслаждаться процессом сборки, нужно заранее подготовить весь инструмент. В зависимости от выбора способа сооружения качелей может понадобиться:

• болгарка, сварочный аппарат;
• бур либо лопата;
• гаечные ключи;
• уровень и рулетка;
• молоток, напильник, пила, тиски;
• шлифовальная машина, наждачная бумага;
• шуруповерт;
• электродрель, сверла для разных поверхностей;
• саморезы, болты (для сиденья — с полупотайной головкой) с гайками и шайбами.

Из материалов надо запастись:

• круглым профилем (это идеал), минимальный диаметр — 50 мм;
• металлическим (стальным) уголком;
• прямоугольным профилем для сиденья и небольшим квадратным — для козырька;
• антикоррозийной грунтовкой;
• деревом для сиденья — брусом, досками;
• песком, щебнем, цементом;
• шарикоподшипниками;
• тентовой тканью либо поликарбонатом;
• морилкой, лаком или краской, кистями.

Чтобы конструкция была надежной и устойчивой, бетонирование опорных элементов — обязательный этап. Другой способ — выбор большего угла на вершине элементов, имеющих форму буквы «А». Некоторые конструкциям, снабженным основанием, нужны даже не ямы, а траншеи. В этом варианте садовым буром делают 4 отверстия. Болгаркой нарезают трубы:

• 4 отрезка для боковых стоек;
• 1 — для перекладины;
• 2 — для перемычек, обеспечивающих опорам жесткость.

Все элементы после нарезки тщательно проверяют на точность их размеров. Края деталей обрабатывают, избавляя от всех неровностей. Дальнейшую работу проводят, четко контролируя вертикали с горизонталями уровнем. Стойки приваривают друг к другу, затем соединяют элементы перекладиной. К ней монтируют скобы для подвесных механизмов.

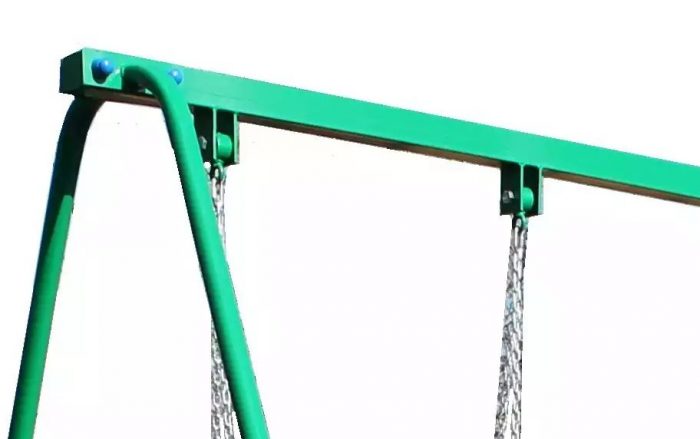

Помимо подвесок с подшипниками в качестве последних используют крюки, кольца, карабины. Конструкцию устанавливают в ямы, засыпают щебень, заливают бетонный раствор. Делают паузу для набора крепости как минимум на 5 дней. Если к опорам дополнительно приваривают основание, то после рытья траншеи действуют аналогичным способом.

Основание для сиденья также изготавливают из металлического уголка. Оптимальный угол между спинкой и сиденьем составляет 120°. Чтобы обеспечить корректный изгиб, на одной полочке в уголке вырезают треугольник (примерно 60°). Каркас конструируют из прямоугольного профиля, соединяя боковины горизонтальными перемычками, не забывая о креплении там, где у кресла находится изгиб.

В каркасе просверливают отверстия для деревянных деталей. Планки, сделанные из штакетника или шлифованного (если наждачкой, то сначала крупным зерном, затем мелким) бруса, фиксируют на каркасе болтами. Следят, чтобы головки их были утоплены. Крепят кресло к подвесам в 4 местах. Дерево обрабатывают антисептиками, морилкой, лаком либо краской, металл после грунтовки окрашивают.

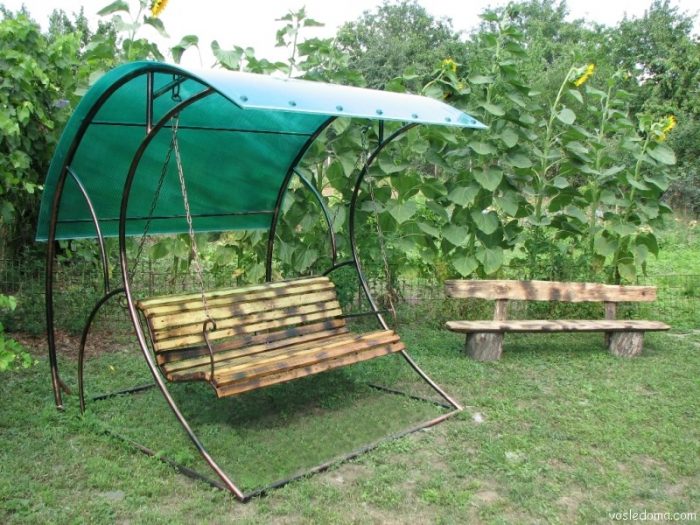

Конструкцию подвешивают, изготавливают из металла квадратного сечения легкий каркас-козырек — раму, усиленную перемычками. Сваркой монтируют козырек под небольшим углом, чтобы обеспечить беспрепятственную эвакуацию осадков.

После высыхания краски его обтягивают тканью для тентов (ПВХ, акриловой, каучуковой) либо используют сотовый поликарбонат. Для монтажа берут уплотнительные шайбы и саморезы. Торцы покрытия закрывают от насекомых, грязи и пыли профилем из полимера. Другой способ — замазывание их герметиком.

Металлические садовые качели своими руками, чертежи, которые вряд ли поставят кого-нибудь в тупик, — запрос популярный, ведь самодельные конструкции сейчас в почете. А наградой мастеру станут гордость за свое «детище» и радость при взгляде на счастливые лица — как малышей, так и взрослых, мечтающих снова вспомнить беззаботное детство.

Тот, кто не уверен в своих силах, обязательно должен посмотреть это видео мастера, который впервые знакомился со сваркой:
