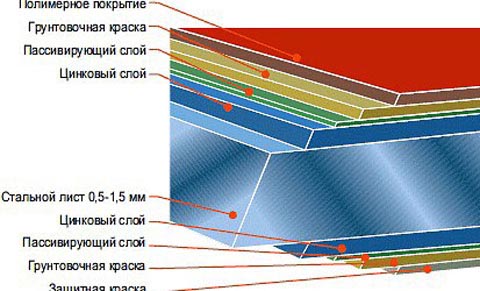

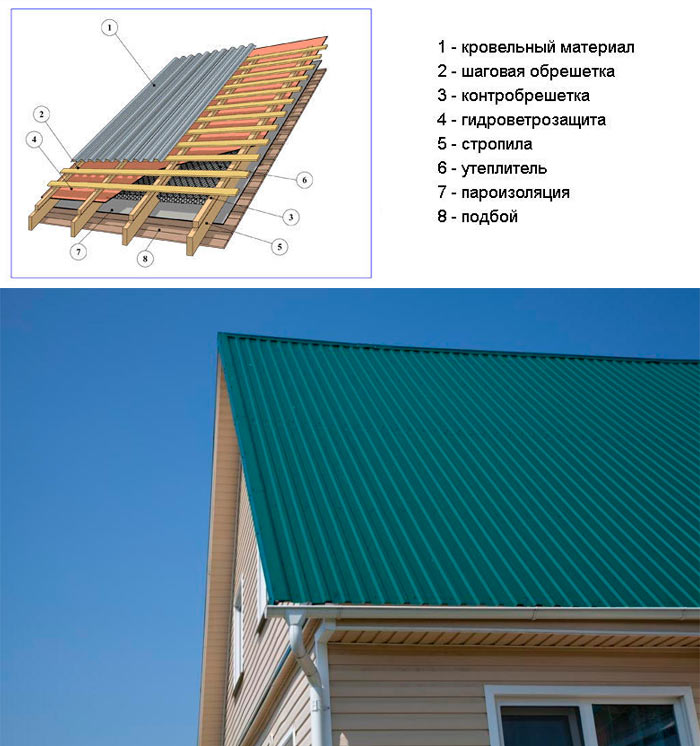

Схемаиз чего состоит профнастил кровельный

Устройство крыши из профлиста: преимущества и правила работы

Для создания кровельного покрытия нередко выбирается профнастил. Это обусловлено его многочисленными плюсами и легкостью работы. Некоторые владельцы частных строений вовсе предпочитают заниматься этой работой самостоятельно. Устройство кровли из профлиста по деревянной обрешетке – это универсальное решение для разных видов строений. Для создания действительно качественной конструкции следует позаботиться об организации оптимального кровельного пирога, а также о грамотной укладке листов профнастила.

Нюансы применения профнастила

Выбор именно профлиста является оптимальным для разных видов крыш.

Важно! Профнастил представлен специальным современным материалом, применяемым повсеместно для создания кровельного покрытия, причем для его производства используется тонкий лист стали, прошедший через процедуру холодного проката.

Заготовки из стали в процессе производства покрываются специальным цинковым сплавом, а также разными полимерами и красящими составами. За счет этого увеличивается стойкость материала перед процессом коррозии и разными механическими воздействиями.

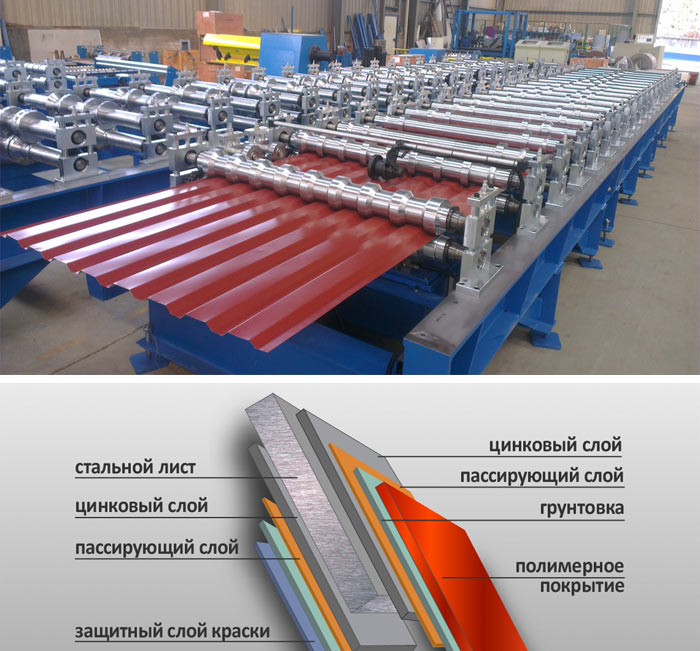

После окрашивания листов, они подаются на станок, оснащенный особыми роликами, за счет которых формируется профиль в виде прямоугольника или трапеции. В результате получается качественный материал, обладающий многими неоспоримыми преимуществами:

  • за счет небольшого веса листов получается не слишком тяжелая кровля из профнастила, что актуально для небольших строений, оснащенных стандартным фундаментом, а также этот параметр значительно упрощает процедуру транспортировки, поднятия и укладки листов;
  • покрытие отличается прекрасной стойкостью перед коррозией за счет наличия слоя из полимеров и цинка, поэтому даже при постоянном воздействии влаги на листы не начнется данный процесс;
  • долгий срок службы листов обеспечивает получение долговечного покрытия, которое справляется со многими негативными воздействиями, не требует частого, сложного и дорогостоящего ремонта, а также считается привлекательным;
  • технология устройства кровли из профнастила считается достаточно простой, поэтому нередко владельцы домов предпочитают выполнять работу своими руками, а для этого не обязательно обладать специфическим опытом или необычными умениями;
  • выпускаются листы в многочисленных расцветках, что позволяет для каждого дома и экстерьера подобрать оптимальное по внешнему виду покрытие.

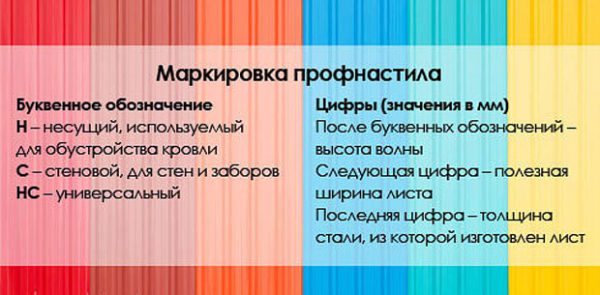

Важно! Толщина листов, выпускаемых разными производителями, может значительно отличаться, поэтому варьируется от 0,45 до 1 мм, а зависит она от толщины заготовки из стали и создаваемых слоев, причем, чем больше толщина, тем более надежными и качественными считаются элементы.

Процедура создания кровельного пирога

Устройство кровли из профилированного листа непременно требует перед непосредственным креплением листов формирования специального кровельного пирога. Он состоит из несколько слоев, причем каждый из них обладает своим предназначением и особенностями.

Поэтому первоначально выполняются этапы:

  • Монтируется стропильная система. Она состоит из оптимального количества стропильных ног, причем для их создания используются деревянные доски низкой влажности и подходящей толщины. Допускается для этого пользоваться металлом, но такое решение считается нецелесообразным, так как придется периодически покрывать все элементы специальными защитными антикоррозийными составами. Расстояние между стропильными ногами максимально равно 150 см, причем желательно делать его намного меньше, так как от этого зависит надежность и долговечность всей системы.
  • Утепление. Данный процесс требуется в любом случае, даже если не планируется создавать из чердака полноценное жилое помещение. Для этого желательно между стропилами укладывать плиты подходящего утеплителя. Они должны плотно входить в пространство. Также популярностью пользуется пенополиуретан, наносящийся уникальной технологией напыления, поэтому заполняются им даже самые малейшие и труднодоступные участки.
  • Гидроизоляционный слой для профнастила. Для этого используются специальные пленки, причем желательно ориентироваться на покупку современных мембран, отличающихся высокой прочностью, экологической чистотой и долгим сроком службы. Крепятся пленки на стропилах с помощью специального строительного степлера. В местах соединения отдельных пленок надо создавать оптимальный нахлест, чтобы не допустить проникновения влаги в подкровельное пространство. Не допускается выполнять процесс с натяжением материала, поэтому он фиксируется с провисанием, что позволяет предотвратить возможные разрывы пленки.
  • Формирование контробрешетки под профлист. Она формируется с применением реек из древесины. Их толщина варьируется от 2 до 3 см. Они прикрепляются к стропильным ногам сверху пленки гидроизоляции. За счет создания контробрешетки обеспечивается более надежное крепление самой пленки, а также создается особый вентиляционный зазор между кровельным покрытием и стропильной системой.
  • Создание обрешетки под профнастил. Она предназначается для непосредственного прикрепления листов профнастила. Наиболее часто выбирается устройство кровли из профлиста по деревянной обрешетке, причем для ее создания используются доски или бруски, обладающие оптимальными размерами. Схема укладки считается достаточно простой, причем можно для данного кровельного покрытия выбрать как сплошную конструкцию, так и решетчатую. Шаг между рейками и досками напрямую зависит от несущей способности выбранных листов профнастила.
  • Непосредственное крепление кровельного материала. Листы профнастила укладываются правильно на обрешетку, после чего с помощью специальных саморезов прикрепляются к этой конструкции. Во время укладки непременно формируется оптимальный нахлест, причем не только по горизонтали, но и по вертикали.

Таким образом, крыша из профнастила создается достаточно просто, но для этого требуется учитывать правильную последовательность действий и необходимость создания всех вышеуказанных слоев.

Видео по теме:

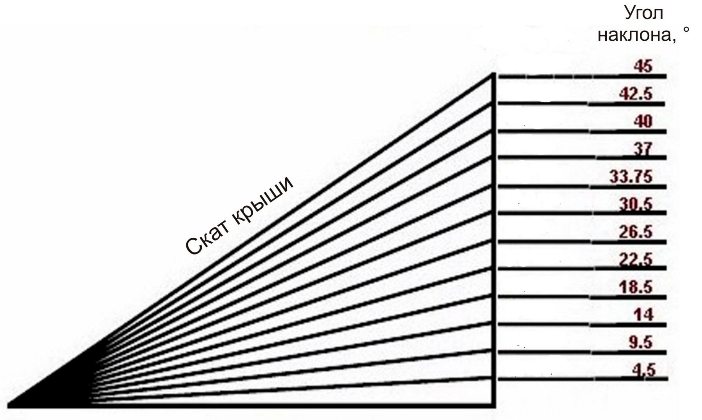

Какой уклон выбрать?

При выборе листов профнастила, которые будут применяться во время укладки, непременно учитывается, какой рекомендательный уклон должен создаваться, причем данная информация указывается в сопроводительной документации к материалу, так как рассчитывается производителем.

Важно! Желательно выполнять укладку данного материала на кровле, угол наклона которой равен примерно от 8 градусов.

Если крыша будет обладать меньшим уклоном, то это может стать причиной того, что в стыки между листами, расположенными по горизонтали, будет проникать влага, поэтому появятся протечки, а также это приведет к значительному уменьшению срока службы самого материала. Поэтому перед монтажом учитываются особенности:

  • если угол наклона меньше 8 градусов, то при укладке листов создается нахлест, который должен превышать 220 мм, а также стыки придется обработать силиконовым герметиком;
  • если уклон варьируется от 9 до 15 градусов, то желательно делать нахлест не меньше 200 мм, но не требуется в обязательном порядке обрабатывать стыки герметиком, что позволит значительно сэкономить на работах;
  • если уклон варьируется от 15 до 30 градусов, то нахлест уменьшается в пределах от 150 до 200 мм, поэтому обычно выполняется укладка в две волны;
  • если вовсе делается угол наклона, превышающий 30 градусов, то между полотнами формируется нахлест в пределах от 100 до 150 см, поэтому обычно перекрывается только одна волна.

Важно! Если устройство кровли из профнастила реализуется на крыше с небольшим уклоном, то рекомендуется выбирать сплошную обрешетку, для создания которой применяется обрезная доска, причем ее допускается заменять фанерой, но она должна быть влагостойкой.

Правила укладки листов

Чтобы получить действительно качественное, долговечное, красивое, изысканное и надежное покрытие, во время укладки листов профнастила непременно учитываются основные правила и требования:

  • поднимать листы надо на крышу аккуратно, поэтому предварительно формируется удобная лестница;
  • во время работы непременно требуется пользоваться разрезанными листами, причем процесс резки должен выполняться исключительно на земле, после чего уже готовые элементы поднимаются на крышу;
  • для резки профлиста следует пользоваться ножовкой или иными инструментами, которые не нагреваются во время работы, так как болгаркой легко нарушается защитный верхний слой листов, что приводит к непременному процессу коррозии;
  • во время работы надо пользоваться защитными перчатками, так как кромки листов являются достаточно острыми, поэтому можно серьезно порезаться о них;
  • укладка обычно производится со ската, располагающегося с фасадной части дома, а также реализуется работа сверху вниз;
  • обычно крепятся элементы в один ряд, но и бывает в два ряда в шахматном порядке;

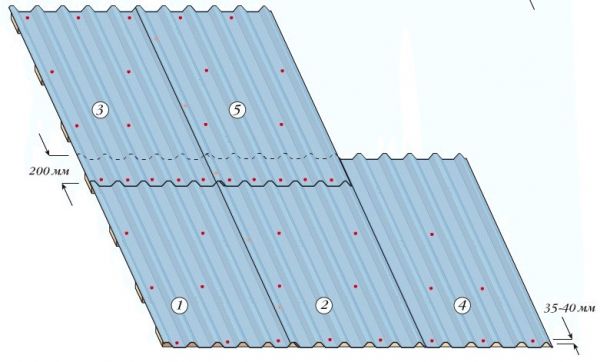

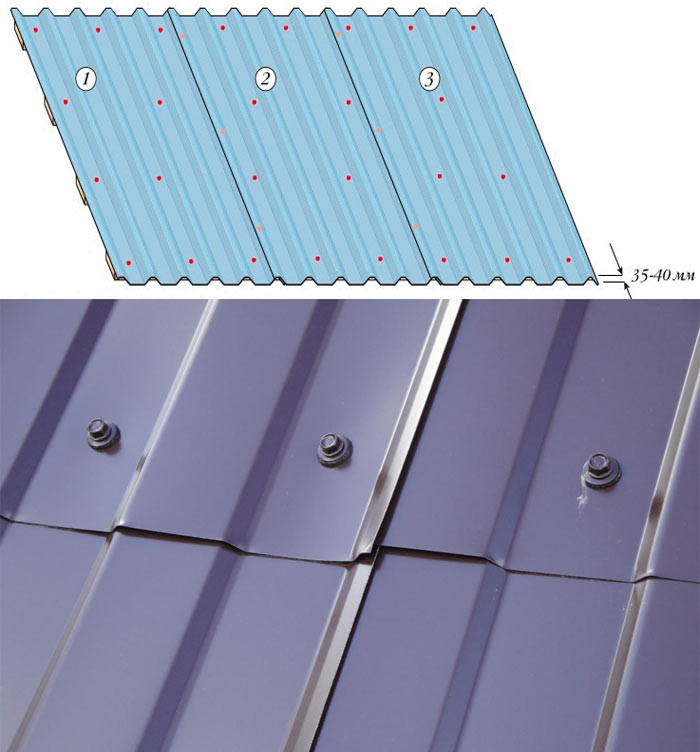

  • листы укладываются исключительно внахлест, причем он выбирается в зависимости от угла наклона самой крыши;
  • если выполняется работа на плоской крыше, то укладываются листы в две гофры;

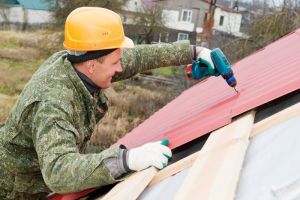

  • крепление листов к обрешетке осуществляется специальными саморезами, предназначенными для формирования кровельного покрытия;
  • применяются крепежи в прогибах волн листов, причем желательно, чтобы саморезы были оснащены резиновыми прокладками, предотвращающими возможное проникновение влаги через небольшие отверстия в подкровельное пространство;
  • если во время работы обнаруживаются срезы или сколы, то желательно такие листы заменить, а если это сделать невозможно, то они обрабатываются специальными защитными составами;
  • во время вкручивания саморезов на поверхностях покрытия появляется стружка, которая должна оперативно убираться, чтобы не начался процесс коррозии;
  • для одного листа желательно пользоваться достаточно большим количеством саморезов, причем это число зависит от шага элементов обрешетки;
  • после формирования кровельного покрытия крепятся к крыше элементы водосточной системы, коньки и иные предметы, позволяющие получить полноценную и качественную конструкцию, хорошо защищающую дом от осадков и влаги.
Читать еще:  Посадка садовых азалий уход и размножение

Таким образом, устройство крыши из профнастила считается не слишком сложным процессом, причем укладка листов может выполняться в любой последовательности.

Важно! Допускается во время работы пользоваться листами, обладающими различной расцветкой, что позволяет получить действительно необычное и интересное покрытие, которое станет настоящим украшением любого дома.

Видео по теме:

Основные правила работы

Перед непосредственным монтажом учитываются некоторые правила и рекомендации:

  • укладка данного кровельного материала может выполняться на крыше с разным уклоном, который варьируется от 8 до 60 градусов, но при этом процедура монтажа, нахлесты и количество крепежных элементов будут значительно отличаться в разных ситуациях;
  • между стропильными ногами расстояние не должно превышать 1,5 м, причем выбор данного параметра зависит от того, какой несущей способностью обладает материал;
  • желательно во время работы делать как можно меньше стыков между листами, поэтому рекомендуется выбирать элементы, которые по длине равны длине ската крыши;
  • разрешается делать не только сплошную обрешетку, но и даже разреженную, но непременно в местах, где имеются стыки и устанавливаются разные части водостока, надо усилить обрешетку, для чего к ней фиксируются дополнительные доски.

Таким образом, кровельное покрытие, для создания которого используется профлист, считается прекрасным решением для любого строения. Оно обладает многими значимыми плюсами и является простым в создании, поэтому заняться этим процессом можно даже своими руками при ограниченных финансовых возможностях. В результате грамотно выполненных работ обеспечивается получение кровли, обладающей прекрасным внешним видом и долгим сроком эксплуатации, в течение которого не потребуется выполнять сложный и дорогостоящий ремонт.

Устройство крыши из профнастила: особенности конструкции и монтажа

В последнее время для настила кровли все чаще используют профилированные листы из стали, они с успехом заменили покрытие из оцинкованного метала и завоевали доверие строителей и домовладельцев. Профнастил используется для сооружения крыш в малоэтажном жилом и производственном строительстве. Этот материал славится высокой несущей способностью, устойчивостью к коррозии и изменениями температуры, а также доступной ценой. Однако, главное преимущество профлиста – простота и удобство монтажа, которые позволяют выполнить настил кровли своими руками. Устройство крыши из профнастила имеет свои особенности, без знания которых нельзя достичь качественного результата. В этой статье мы расскажем, из чего состоит кровельный пирог для покрытия, а также как оно укладывается и закрепляется.

Характеристика материала

Профнастилом называют современный материал, используемый для возведения кровли, которой производят из тонколистовой холоднокатаной стали. Технология производства этого покрытия предусматривает покрытие стальных заготовок цинковым сплавом и слоем полимера или краски, повышающими коррозийную стойкость и ударопрочность продукции. После окрашивания листы стали в станок, который специальными роликами выдавливает в них трапециевидный или прямоугольный профиль. Достоинствами профлиста считают:

  • Легкий вес. Масса 1 квадратного метра покрытия для кровли из профилированной стали составляет 8-17 кг, что в 2-3 раза меньше, чем весит керамическая черепица или асбестоцементный шифер. Легкий вес снижает нагрузку на фундамент, позволяя экономить на стропильном каркасе крыши.
  • Устойчивость к коррозии. «Хронической болезнью» кровельных покрытий из металла является ржавчина. Но цинковое и полимерное или лакокрасочное покрытие предохраняют сталь, из которой производится профнастил, от контакта с водой, благодаря чему повышаются антикоррозийные свойства этого материала.
  • Длительный срок эксплуатации. Срок службы покрытия кровли из профлиста в зависимости от качества, цены и соблюдения технологии материала составляет 25-50 лет, что значительно превышает эксплуатацию рубероида, ондулина и шифера.
  • Большой выбор расцветок. Полимерное и лакокрасочное покрытие позволяют окрашивать профнастил в любые оттенки. Цветовая гамма, предлагаемая производителями, насчитывает сотни наименований, включая серию «металлик».

Обратите внимание! Толщина профнастила составляет 0,45-1 мм, она зависит от толщины заготовки и слоя полимерного или лакокрасочного покрытия. Листы производятся шириной 646-1200 мм. Чем меньше ширина листа, тем выше профиль материала и, как следствие, больше несущая способность.

Кровельный пирог крыши из профнастила

Холодной кровлей называют конструкцию крыши, в которую не включается термоизоляция скатов, потому что чердачное помещение не отапливается. Эта технология считается традиционной, она весьма эффективна, так как подкровельное помещение служит воздушной прослойкой, необходимой для вентиляции кровли и стропильного каркаса. Как правило, крыша холодного типа используется в строительстве хозяйственных, производственных и сезонно используемых сооружений. Схема кровельного пирога в таком случае состоит из следующих элементов:

  1. Стропильные ноги. Стропила для крыши холодного типа из профлиста изготавливают из деревянных досок с сечением 50х150 мм или металла. Максимальный шаг между стропильными ногами составляет 100 см.
  2. Гидроизоляционный материал. Поверх стропильных ног с помощью строительного степлера полосами внахлест закрепляют гидроизоляцию, в качестве которой используют пленки, диффузные мембраны или обычный рубероид. Гидроизоляционный материал укладывается с небольшим провисанием, чтобы предотвратить разрывы.
  3. Контробрешетка. Контробрешетка изготавливается из деревянных реек толщиной 2-3 см, который приколачивают вдоль стропильных ног поверх гидроизоляции. Она дополнительно фиксирует гидроизоляционный материал и обеспечивает вентиляционный зазор между ним и профнастилом.
  4. Обрешетка. Обрешетку изготавливают из досок 40х100 мм или брусков 40х40 мм. Применяется решетчатая и сплошная схема монтажа. Чем больше несущая способность профлиста, тем реже можно делать шаг между элементами.
  5. Кровельный материал. На обрешетку укладываются листы профнастила, которые нахлестывают друг на друга в горизонтальном и вертикальном направлении, чтобы создать герметичное покрытие, и закрепляют кровельными саморезами.

Важно! Инструкция по монтажу теплой кровли из профнастила отличается тем, что между стропильными ногами укладывают теплоизоляционный материал, к примеру, минеральную вату, а снизу стропил закрепляется пароизоляционная мембрана. Кроме того, в качестве подкладочной гидроизоляции теплой кровли не используют рубероид, так как он не пропускает пар.

Рекомендованный уклон

Каждый кровельный материал имеет рекомендованный уклон, который оговаривает инструкция производителя, и подтверждает опыт кровельщиков. Профнастил рекомендуется укладывать на кровли с углом наклона скатов от 8-9 градусов. Этот показатель связан с формой выпуска и способом укладки покрытия. Если крыша имеет уклон, который меньше рекомендуемого, вода будет проникать в горизонтальные стыки между листами, что приведет к неизбежным протечкам. Технологическая карта укладки профлиста составляется в соответствии с конструкцией крыши:

  • Если угол наклона скатов крыши меньше, чем 8 градусов, то нахлест между листами профнастила должен быть 200-250. Чтобы предотвратить протечки, все стыки обрабатывают кровельным герметиком на силиконовой основе. При монтаже малоуклонных крыш повышается расход материала, что увеличивает затраты на выполнение кровельных работ.
  • Если уклон крыши составляет 9-15 градусов, нахлесты между листами профнастила должен составлять не менее 200 мм, а обработка стыков герметиком не является обязательной операцией.
  • Если уклон крыши составляет 15-30 градусов, ты нахлест между листами кровельного материала можно сократить до 150-200 мм, что соответствует 1-2 волнам.
  • Если угол наклона скатов превышает 30 градусов, нахлесты между полотнами делают 100-150 мм, перекрывая листы на 1 волну.

Важно! При монтаже малоуклонных крыш из профнастила сооружают сплошную обрешетку из обрезной доски или влагостойкой фанеры, чтобы предотвратить деформацию покрытия в результате интенсивных снеговых и ветровых нагрузок. Чем круче угол наклона скатов, тем больше допускается шаг между элементами обрешетки.

Требования к конструкции

Надежность и срок службы кровли из профнастила определяется качеством используемого кровельного материала и соблюдением технологии монтажа. Крыша, построенная без соблюдения рекомендаций по укладке профилированного стального, со временем начнет протекать, гнить и потребует замены через 5-7 лет. Чтобы покрытие из профлиста стало надежным барьером для атмосферной влаги, ветра и холода, конструкция кровли должна соответствовать следующим требованиям:

  1. Профнастил допускается монтировать на крыши с уклоном 8-60 градусов. При этом угол наклона скатов определяют в соответствии с климатическими условиями в зоне строительства.
  2. Максимальный шаг между стропильными ногами для монтажа профнастила составляет 1,5 м. Этот показатель зависит от несущей способности материала. Если крыша относится к теплому типу, стропила располагают на расстоянии 60 см или 120 см, чтобы между ними было удобно размещать теплоизоляционный материал.
  3. Чтобы уменьшить количество стыков между листами, для настила кровельного покрытия используют материал, длина которого соответствует длине скатов.
  4. При настиле кровли из профлиста допускается монтаж сплошной или разреженной обрешетке. Однако, в местах стыков листов, установки снегозадержателей или элементов водостока обрешетку усиливают дополнительными досками.
  5. Инструкция предписывает использовать для фиксации листов специальные кровельные саморезы с уплотнителем. Неопреновая шайба при закручивании расплющивается, герметизируя отверстие в кровельном материале.

Опытные мастера отмечают, что сделать качественное, герметичное покрытие из профилированной стали можно, используя фасонные элементы для оборудования конька, ендов, мест вывода трубы или стыков между скатами. Они также изготавливаются из стали и окрашиваются в тон к профнастилу, чтобы быть незаметными после монтажа.

Комплектация кровли из профнастила

При монтаже кровельного покрытия из профнастила обязательно потребуются так называемые доборные элементы. Это дополнительные комплектующие, обеспечивающие надежность, долговечность и эстетичность конструкции. Доборные элементы для кровли из профнастила и другого кровельного материала – металлочерепицы – едины. Как и сами профилированные листы, доборы изготавливаются из тонколистовой оцинкованной стали без покрытия или с покрытием идентичного цвета. Большинство доборов представляет собой длинную планку простой или фигурной угловой формы.

Читать еще:  Утепление теплицы из поликарбоната

Назначение и принципы монтажа

Доборные элементы защищают от протечек и проникновения пыли наиболее уязвимые участки кровли, к которым относятся стыки скатов, боковые примыкания крыши к стене, места выводов на крышу инженерных коммуникаций, свесы. Предотвращают выдувание теплоизоляции сквозняком, проникновение ветра под кровлю и ее срыв (парусный эффект), в то же время оставляют возможность для вентиляции подкровельного пространства.

Доборные элементы для профнастила выполняют не только практическую, но и эстетическую функцию, декоративно оформляют края и изломы кровли. Благодаря доборам крыша здания имеет аккуратный и завершенный вид, выглядит изящно и красиво.

Некоторые из доборных элементов устанавливаются заранее, но основная часть крепится после монтажа профилированных листов. Общее правило – вышележащая деталь кровли должна перекрывать нижнюю с нахлестом для беспрепятственного стока влаги и ликвидации опасности протечек.

Уплотнители, применяемые для герметизации соединений между доборами и профилированными листами, изготавливаются из пенополиэтилена или пенополиуретана. Эти материалы максимально точно повторяют форму всех изгибов профлиста, создают барьер на пути пыли и влаги и одновременно не препятствуют свободной циркуляции воздуха.

Монтаж элементов, закрытых профилированными листами, ведут обычными оцинкованными саморезами или кровельными гвоздями. Для доборов, расположенных поверх профлистов, используют кровельные саморезы с пресс-шайбой или заклепки, снабженные эластичной прокладкой из герметизирующего материала. Головка и шайба крепежа окрашены в цвет доборов.

Основные виды комплектующих

Рассмотрим наиболее популярные виды доборных элементов, используемые в конструкциях различных типов кровель из профнастила.

Коньковая планка

Накрывает стык между скатами на вершине кровли – конек, а также боковые стыки скатов трехскатной или вальмовой крыши. Конек венчает крышу, поэтому требования к его декоративному оформлению особенно высокие.

Распространены следующие формы коньковых элементов:

  1. Плоская. Наиболее дешевый и часто встречающийся вариант, выполнен в форме простого уголка.
  2. Круглая. Имеет закругленную форму углового сгиба. В отличие от конька плоской формы дополнительно требуются торцевые заглушки.
  3. Прямоугольная. П-образный угловой сгиб.

Коньковая заглушка

Закрывает торцы круглых коньков. Форма заглушки конусная или плоская.

Тройник Y-образный

Устанавливается в точке схождения коньков с боковыми стыками скатов на вальмовых и трехскатных крышах при использовании круглых коньковых элементов.

Ендова

Так называется вогнутый угол, формируемый на боковом стыке скатов крыши. Это место кровельного покрытия считается наиболее опасным для протечек, при неправильном монтаже на нем собираются лужи. Кроме того, опасность представляет скапливающийся снег.

Доборный элемент, устанавливаемый здесь, также называется ендовой. Он состоит из двух планок – нижней и верхней. Обе планки согнуты под одинаковым углом вдоль продольной оси. Нижняя планка крепится к обрешетке до монтажа профнастила, верхняя планка накрывает нижнюю и устанавливается поверх профлистов. В некоторых образцах ендов сгиб верхней планки выполнен в форме лотка-желоба или выступа. Его назначение – облегчение водостока и схода снега.

Планка примыкания

Предназначена для герметизации кровли в районах примыкания к дымоходам, вентиляционным трубам, смежной вертикальной стене, на параллельных коньковому прогону изломах скатов мансардных крыш. Как и ендова, планка примыкания включает нижнюю часть, устанавливаемую до монтажа профнастила, и верхнюю, которая крепится поверх профилированных листов.

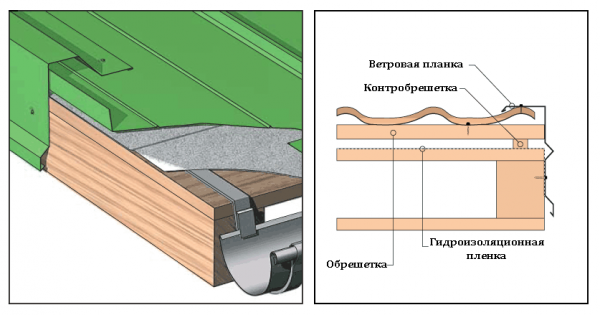

Торцевая планка

Имеет и другие названия – ветровая, фронтонная. Закрывает фронтонный свес с торца. Одна полка торцевой планки накрывает одну или несколько ближайших к краю волн профлиста, другая закрывает плоскость стропила по всей длине. Бывает в форме обычного уголка или с дополнительными ребрами вдоль продольной оси, увеличивающими жесткость и улучшающими декоративные свойства.

Карнизная планка

Узкая планка с одним или несколькими продольными ребрами, монтажники ее называют также капельник. Крепится на нижнем краю обрешетки и скрывает карнизную доску. Предназначена для защиты от попадания под кровлю влаги в месте стекания со ската в водосточный желоб или на землю.

Угол внутренний и внешний

Данный вид доборов потребуется при наличии подшивки под свесами. Внешний элемент закрывает угол, образуемый подшивкой с карнизной планкой, а внутренний – угол примыкания подшивки к стене. Также их применяют для защиты и декорирования стеновых углов, внешний угол иногда используется в целях экономии вместо конька плоской формы.

Планка снегозадержания

Гладкая и скользкая крыша из металлических кровельных материалов, к которым относится и профлист, в обязательном порядке требует установки снегозадержателя для предотвращения лавинообразного схода снега и льда с кровли. Снегозадерживающие устройства предупреждают угрозу здоровью и жизни, повреждение имущества и элементов кровельных конструкций, в частности, водосточных желобов.

Планка снегозадержания выполнена в виде согнутой под острым углом вдоль продольной оси металлической полосы, имеет клиновидную форму. Внутрь может дополнительно монтироваться усиливающая планка.

  1. Сплошной. Снегозадержатели образуют непрерывный барьер без разрывов, сдерживают снежную массу от падения. Монтируются в один ряд на краю кровли, недалеко от карнизного свеса.
  2. Точечный. Снегозадержатели крепятся в шахматном порядке в несколько рядов, а также в один ряд над окнами в потолке мансарды. Рассекают сплошную снежную массу при сходе на небольшие части.

Следует отметить, что существуют снегозадержатели других типов, изготавливаемые не из оцинкованного листа, а из трубок, сетки или металлической полосы с перфорацией.

Другие виды комплектующих

Некоторые доборные элементы не относятся напрямую к кровле, но визуально составляют с ней единый ансамбль. Например, оконные откосы и подоконные сливы, обрамляющие углы оконного проема, колпак на трубу, цокольный отлив. Внутренний и внешний угол, как уже было сказано, также монтируются не только на кровлю, но и на стены. Помимо всех ранее перечисленных встречаются и другие виды доборных элементов.

Расчет потребности

Состав и количество доборов определяется конструкцией крыши. Чем сложнее конфигурация кровли, тем больше их потребуется. Потребность в линейных элементах рассчитывается по длине соответствующих участков кровли с учетом нахлестов, если они предусмотрены при монтаже. Базовая длина планок составляет 2 метра. Необходимое количество точечных элементов (коньковая заглушка, тройник, колпак на трубу) определяется по числу аналогичных узлов.

Индивидуальные размеры, нестандартные варианты, цвета, стоимость

На стоимость доборных элементов влияет:

  • толщина листа;
  • форма добора (простая или фигурная);
  • форма краев (прямые или завальцованные);
  • наличие, цвет и состав покрытия;
  • нестандартность.

Доборные элементы для кровли из профнастила имеют стандартные размеры. Это не совсем удобно, так как требует последующей подгонки под фактические параметры крыши. По индивидуальному заказу сделают доборы с точным соответствием размеров, что упростит монтаж. Если необходим какой-либо нестандартный вид доборных элементов, его изготовят при наличии эскизов, прилагаемых к заявке. Цена на нестандартные образцы или размеры более высокая и рассчитывается индивидуально.

Для поточной продукции подбираются только наиболее популярные цвета из каталога RAL, все остальные под заказ. Индивидуальный подбор цвета также обойдется дороже. Цена окрашенных доборов выше, чем у элементов без покрытия, но служат они дольше, так как более устойчивы к коррозии. На стоимость также влияет толщина и состав полимерного покрытия. Полиуретановое стоит дороже полиэфирного, но более износостойкое.

Подробное устройство кровли из профнастила и монтаж покрытия на крышу своими руками по облегченной схеме

19.01.2017 2,725 Просмотров

Профнастил — кровельное профилированное покрытие, выполненное из стали, оцинкованное или окрашенное.

Материалами для изготовления профнастила могут быть пурал, пластизол, полиэстер.

Благодаря тому, что материал изготовлен методом холодного проката, сохраняется целостность полимерного покрытия кровельного материала.

Читать еще:  Схема прививки сливы почкой

Внешне профнастил напоминает шифер. Конфигурация волн материала может быть различной (прямоугольной, трапециевидной), так же как и разной высоты и длины.

В этой статье вы узнаете устройство крыши из профнастила и как правильно покрыть крышу профнастилом своими руками.

Про виды профнастила читайте здесь.

Подготовка инструментов перед монтажом кровли

Перед тем, как выполнять монтаж кровли, необходимо правильно рассчитать количество профнастила с учетом требуемого запаса.

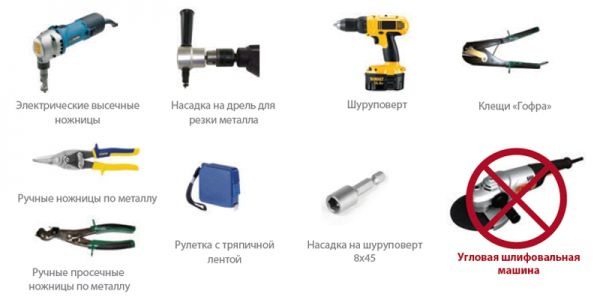

Необходимые инструменты для выполнения кровельных работ по выполнению покрытия кровли и монтажу водостока:

  • ножовка по металлу;
  • веревка;
  • молоток;
  • дрель с набором сверл и дополнительными ножами по металлу;
  • рулетка;
  • рейка;
  • ножницы просечные с дополнительными ножами;
  • электроножницы;
  • рычажные ножницы;
  • клещи для гофры;
  • нож для резки теплоизоляции;
  • заклепочные клещи;
  • пистолет для забивания скоб (с комплектом запасных скоб);
  • шаблон для выполнения шага обрешетки;
  • шуруповерт (комплект подходящих шурупов).

Кроме того, рекомендуется запастись перчатками, чтобы предотвратить повреждение рук об острые края материала.

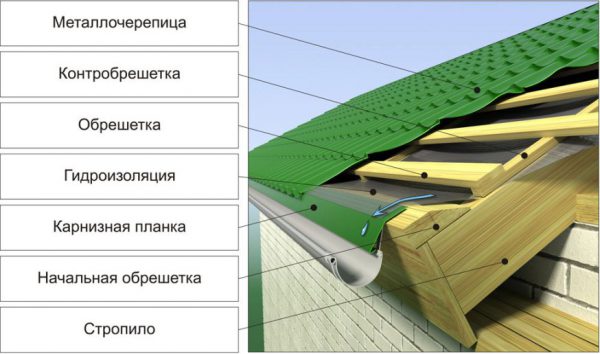

Строение и устройство кровли из профнастила

Кровельный пирог — важная составляющая любой крыши. Конструкция всего кровельного пирога представляет собой последовательно уложенные слои материалов, обязательные для обеспечения тепла, создания микроклимата (влажности и систем проветривания) во всем здании. Устройство и способ укладки кровельного пирога зависит от назначения помещения.

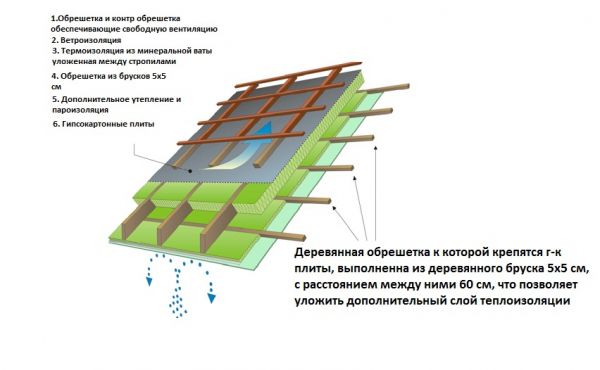

Для жилого помещения слои кровельного пирога укладывают в следующем порядке, начиная с внутренней отделки помещения:

При обустройстве кровельного пирога для нежилого помещения слои утеплителя и пароизоляции не укладывают. Шахты воздушных потоков и выводы дымоходов оборудуют теплоизоляционным слоем, чтобы не допустить их промерзания.

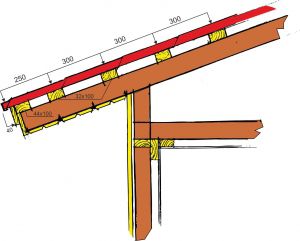

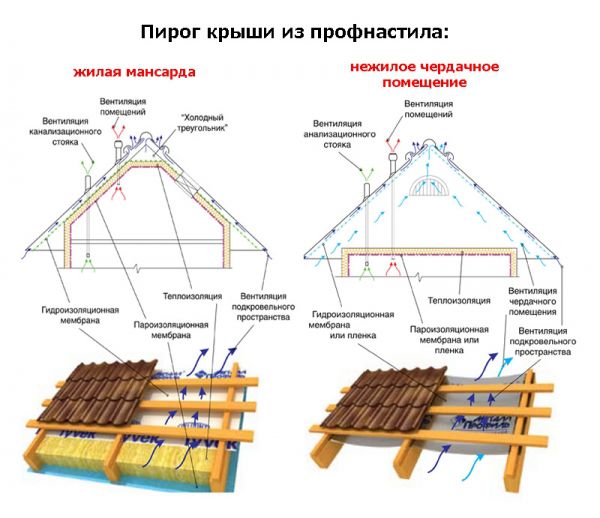

Устройство крыши из профнастила: схема

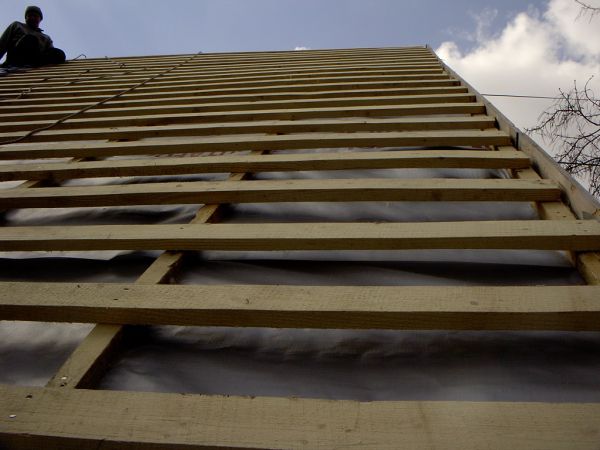

Подготовка и монтаж обрешетки

Перед тем, как устанавливать обрешетку под покрывной профнастил, необходимо определиться с размером шага обрешетки, вымерить длину, ширину наклонной части кровли.

Расчет шага обрешетки

Для выполнения обрешетки используют доски (до 5 см толщиной) при сплошной обрешетке или бруски (имеющим сечение не меньше 5 см на 5 см) при разряженной обрешетке. Тип обрешетки определяется в зависимости от угла наклона (ската) кровли.

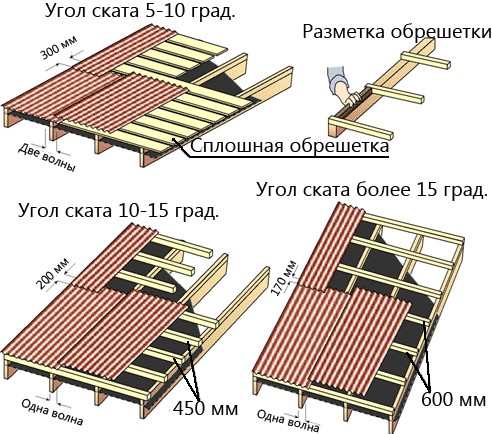

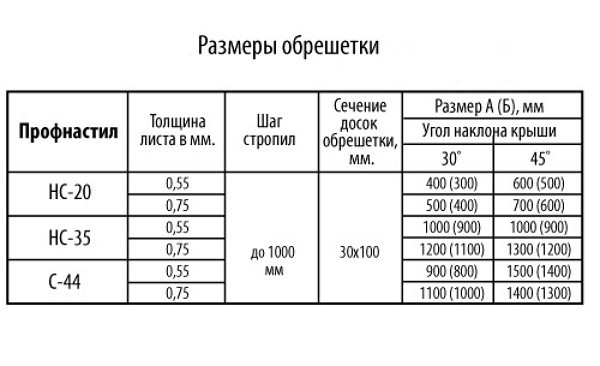

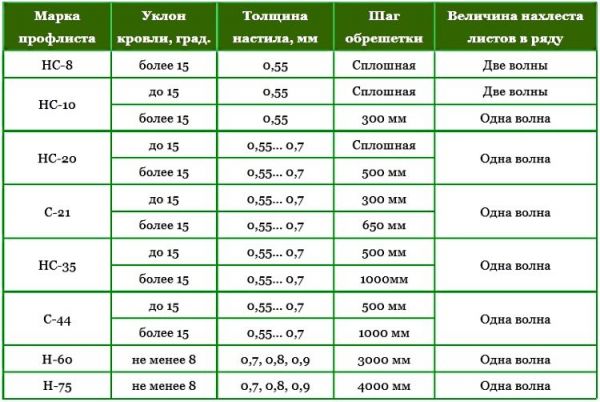

Зависимость шага обрешетки от угла кровли

Кроме того, материал должен быть хорошо просушен. Лучше выбирать дерево бука, сосны или ольхи.

Установка обрешетки

Обрешетку устанавливают на стропила. Для выполнения ровной горизонтальной укладки используют веревку, которую натягивают параллельно уже уложенной доске. Вместе с веревкой используют заранее подготовленный шаблон.

Высота профиля профнастила влияет на ширину шага обрешетки: чем меньше волна и высота профиля, тем меньше шаг обрешетки.

Начинают укладку от карниза. Вначале крепят основную более толстую доску обрешетки. Затем бруски укладываются с нижней части крыши вверх с соблюдением шага, либо доски укладываются сплошным слоем.

Крепить доски предпочтительно саморезами, гвоздями или специальными скобами — пара гвоздей на доску, бруски — к каждой стропильной доске — на один гвоздь. Рекомендуется использовать крепеж в два раза длиннее толщины доски (бруса) обрешетки. Стыки брусков по длине нужно крепить скобами или специальными гвоздями. Когда основание крыши бетонное, обрешетка закрепляется дюбелями.

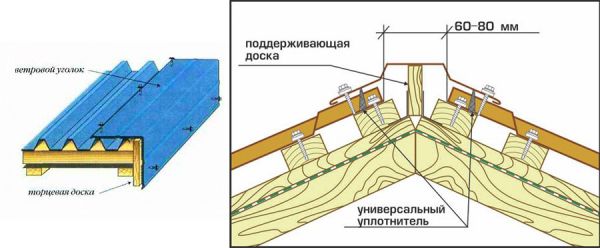

К торцам ската крепятся защитные доски, равные высоте профиля кровельного профнастила.

Когда обрешетка выполнена, следует приступать к укладке профнастила.

Порядок закрепления листов на кровле

Листы профнастила важно крепить специальными саморезами. Если уклон крыши составляет меньше 12°, то все стыки листов (имея наложение не менее 25 см) закрепляются герметиком.

Инструкция по укладке профнастила на крышу:

  • крепление листов саморезами производятся строго по нижней волне через одну. В самом нижнем и верхнем ряду саморезами крепится каждая волна;

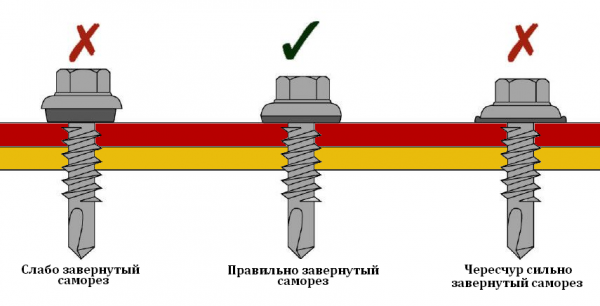

  • при вкручивании саморезов следует использовать невысокую скорость вкручивания, так как при надавливании возможно образование прогиба материала;
  • при наложении нахлеста в одну волну следует использовать специальную резиновую прокладку (при уклоне кровли до 16°), тогда как при наложении листа в две волны прокладки не требуется;
  • крепить листы к обрешетке рекомендуется специальными саморезами, имеющими цветное полимерное покрытие и резиновые кольцевые прокладки, а между самими листами — специальными заклепками;
  • торцевые планки и конек укладываются после наложения основного покрытия всей кровли.

Последним этапом покрытия кровли профнастилом является установка выходов для труб, воздуховодов и планок примыкания.

Правильная технология укладки покрытия — залог качественной укладки.

Нахлест профнастила на кровле

Для того, чтобы избежать протечек кровли необходимо правильно рассчитать нахлест деталей кровельного профнастила.

Основным показателем расчета нахлеста является уклон крыши:

  • если уклон менее 15°, то нахлест листов должен быть не менее 20 см и не менее двух волн;
  • если уклон 15°- 30°, то нахлест должен быть от 15 до 20 см;
  • при уклоне более 30° ширина нахлеста должна быть от 10 до 15 см.

Как крыть крышу профнастилом

При горизонтальном нахлесте его ширина должна быть не менее 20 см. При этом все нахлесты герметизируют.

Монтаж кровли из профнастила своими руками

Покрытие крыши профнастилом может произвести даже новичок в строительном деле при соблюдении требований монтажа.

В первую очередь, важно следовать инструкции к материалу, купленному для обустройства кровли.

Кроме того, выбор качественного и сертифицированного материала играет большую роль в качестве будущего покрытия.

Обязательные этапы подготовки кровли к укладке кровельного профлиста:

  • правильная и обязательная укладка гидроизоляционного слоя;
  • обустройство вентиляции путем наложения реек на гидроизоляционный слой;
  • настил из досок с двух сторон желоба на расстоянии около 60 см под планкой ендовы на обрешетке с нахлестом у досок ендовы в 20 см;
  • установка карнизной планки, при этом гидроизоляционный слой должен быть выше.

В зависимости от конструкции крыши листы профнастила укладывают:

  • при прямоугольной наклонной крыше. Монтаж профнастила на крышу осуществляют от нижних углов кровли. Укладывают несколько (2-3 шт.) листов в первом ряду, закрепив их одним саморезом. Потом монтируют второй ряд — 1-2 листа профнастила. Ряды равняют по карнизу и закрепляют основательно;
  • при треугольной форме крыши или трапециевидной кровле листы профнастила крепятся в две стороны от направляющей от края конька перпендикулярно карнизной планке.

Установка доборных элементов

Крепление элементов профнастила следует производить следующем порядке:

  • первый лист укладывается в нижнем углу крыши с учетом свеса (при глубине волны до 10 мм длина свеса должна быть не более 100 мм, в остальных случаях длина свеса не должна быть менее 200 мм);
  • параллельно карнизу внахлест не более двух волн укладываются следующие листы;
  • второй ряд кровельных листов укладывается путем наложения поперечного нахлеста (около 20 см) на нижний ряд. На квадратный метр профнастила требуется от 6 до 8 саморезов.

Далее производится монтаж торцевых и коньковых планок. Монтаж ветровой планки производится со стороны навесной части к коньку. Недостающую длину наращивают путем соединения планок внахлест, а лишнюю — обрезают. Таким образом, одна из волн листа накрывается планкой. Планка прикрепляется саморезами и к доске торца и к листам профнастила. При малой высоте волны листов между кровельным материалом и элементами конька укладывается уплотнитель.

Установка ветровой планки

Монтаж крыши со стеной производится с помощью конькового уплотнителя, который монтируется между стыковой планкой и верхним краем кровельного профлиста. При пологой крыше лучше укладывать продольный уплотнитель. При крутой крутом склоне — поперечный.

При соблюдении последовательности шагов по установке кровельного профнастила, можно самостоятельно качественно перекрыть крышу профнастилом своими руками.

Распространенные ошибки при монтаже

При соблюдении некоторых нюансов по монтажу кровли из профнастила, следует избегать ошибок, которые могут привести в серьезным последствиям:

  • важно начать стелить профнастил с правильного края. Измерив края, следует производить укладку с края, имеющего наименьший показатель. Таким образом можно избежать зазоров в нахлесте;
  • при наложении материала следует избегать наступания ногой на нижний слой, чтобы предотвратить смещение;
  • не следует выравнивать листы по краю торца. В качестве уровня следует использовать веревку;
  • важно учитывать направление ветра на местности. Листы, уложенные против ветра, способны пропускать снежные и дождевые потоки.

Таким образом, кровельное покрытие из покрытия профнастила можно грамотно уложить как при помощи специалистов, так и самостоятельно. Соблюдение инструкции и несложных правил поможет качественно застелить крышу и обеспечить дому надежную защиту.

Полезное видео

Как правильно крыть крышу профнастилом смотрите на видео:

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
