Схема порядовки кирпича для печки

Как сложить печь из кирпича для дома или дачи

Невзирая на развитие новых технологий в сфере отопления, обычная кирпичная печь на дровах остается основным источником тепла во многих частных и дачных домах, гаражах и различных хозяйственных постройках. Но возведение даже простой отопительной печки стоит денег – домовладельцу нужно купить материалы и оплатить услуги мастера-печника. Чтобы сэкономить на строительстве, предлагаем сложить печь из кирпича своими руками. Ниже мы расскажем, как правильно ее построить, предоставим чертежи и кладочные схемы-порядовки.

Выбор проекта печи

Существует бесчисленное множество проектов кирпичных печей на дровах, а опытные мастера постоянно придумывают новые конструкции. Хозяину дома, решившему построить печку из кирпича, будет непросто выбрать подходящий отопитель. Поэтому сначала дайте четкие ответы на следующие вопросы:

  1. Какие задачи должна решать кирпичная печь в вашем доме, она будет только отопительной или же понадобится с ее помощью готовить пищу и греть воду?
  2. Сколько места вы готовы выделить под строительство печки при возведении нового дома?
  3. Если дача или дом уже возведены, то надо подумать о месте размещения отопителя и прохода перекрытий дымоходной трубой. При этом надо учесть и устройство отдельного фундамента.
  4. Заранее определитесь с дизайном, возможно, вы пожелаете построить печь-камин с панорамным стеклом.

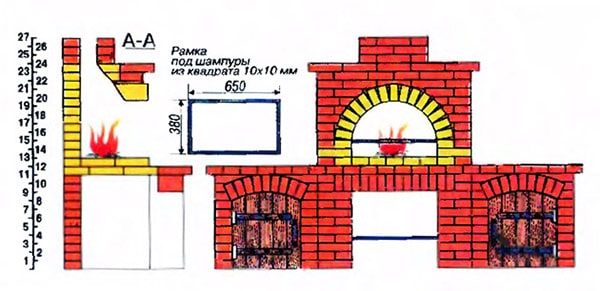

Единственный сложный элемент мангала – арочный свод, который выкладывается по деревянному шаблону

Совет. Новичку на первых порах не стоит браться за кладку серьезной печи из кирпича в доме, а для начала сложить во дворе что-то простое и маленькое — барбекю или мангал, благо таких проектов опубликовано достаточно много. Потренировавшись и набив руку, вы поймете нюансы этой работы и к возведению домашнего отопителя приступите уверенней.

Конечно, сходу построить своими руками красивую печку со встроенным панорамным стеклом несведущему человеку вряд ли удастся. Но ведь для выполнения этих работ и консультации всегда можно пригласить печника. Как правило, эти люди доброжелательны, ведь к постройке домашнего очага надо всегда подходить с душой. Что же до выбора проекта, то вашему вниманию предлагается 3 простых варианта:

  • обычная варочная плита на 2 конфорки с баком для подогрева воды;
  • канальная отопительная печь–голландка;
  • отопительно-варочная печка классической конструкции.

Технология постройки оригинальной ракетной печки представлена в нашем отдельном руководстве.

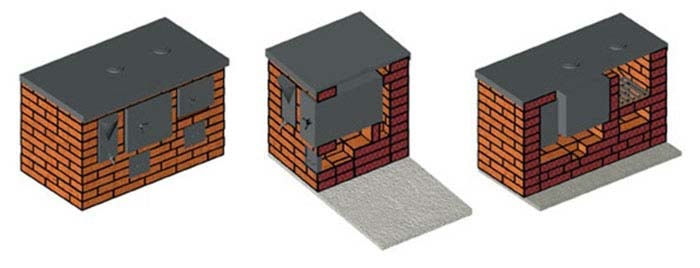

Варочная плита с водяным котлом

Данная печь имеет размеры 890 х 510 мм и предназначена для приготовления пищи с одновременным подогревом воды в баке, размещенным на пути отходящих из топки дымовых газов. Общая теплоотдача плиты составляет 1.2 кВт при закладке дров дважды в сутки. Ниже эта печь представлена на чертежах в разрезе:

В плите предусмотрен бак-котел, подключаемый к системе водяного отопления дома

Подобная малогабаритная печь из кирпича, сложенная своими руками, довольно проста в исполнении и займет немного места на кухне. Впоследствии к ней можно пристроить отопительный щиток, чтобы отобрать побольше теплоты у дымовых газов. Ниже на схеме кладки показана порядовка печи:

Чтобы сложить варочную плиту самому, надо заранее приобрести следующие материалы и печную фурнитуру:

  • кирпич керамический полнотелый – 185 шт.;
  • плита из чугуна на 2 конфорки размером 530 х 180;
  • колосники 250 х 250 (чугунная или стальная решетка);
  • дверца топливника 250 х 210, зольника 130 х 140, ревизионная 130 х 140;
  • уголок равнополочный 30 х 4 – 3.6 м;
  • духовка 320 х 270 х 400;
  • бак для воды 150 х 350 х 450.

Примечание. Здесь и далее размеры фурнитуры и материалов указаны в миллиметрах.

Также для подкладки под печь потребуется кровельная сталь и листовой асбест размерами 115 х 64 см, а для укладки перед плитой на пол нужен лист металла 50 х 70 см.

Канальная печка голландка

Эта классическая отопительная печь канального типа действительно родом из Голландии. Ее плюсы – простота и нетребовательность к качеству материалов, а еще тело печки можно наращивать сколь угодно в высоту и таким образом отапливать помещения на двух этажах. Кроме того, голландку можно смело считать мини-печью, поскольку она занимает малую площадь.

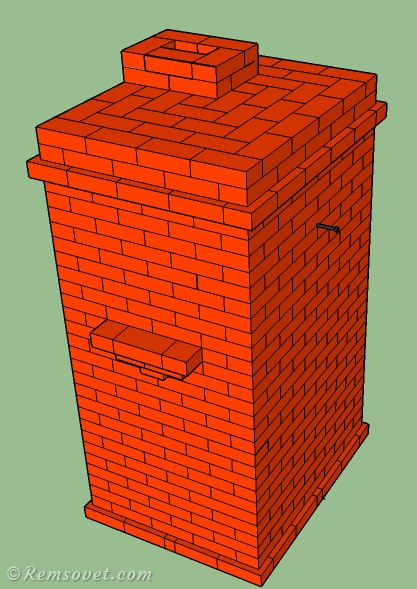

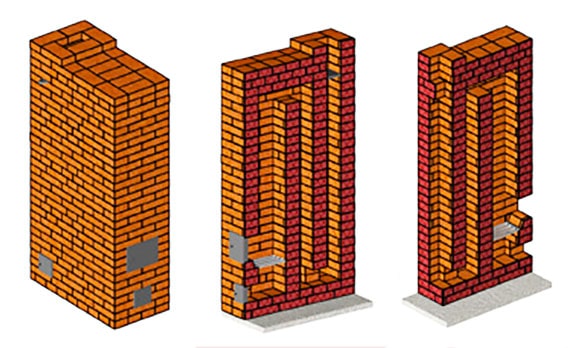

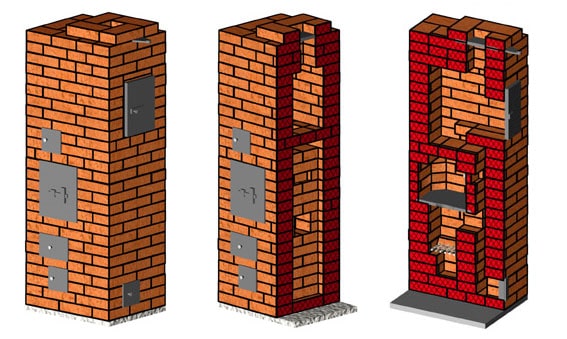

Изготовление простейшей голландской печки на 3 канала, изображенной ниже на чертеже, для опытного мастера не составит большой сложности. Новичку же придется потрудиться, чтобы сделать качественную кладку размерами в плане 1010 х 510 мм, уходящую на высоту более 2 м плюс дымовая труба. Но вначале предлагается ознакомиться со схемой кладки данной кирпичной печи и порядовками:

Из чертежа нетрудно понять принцип работы голландки – продукты горения нагревают стенки отопителя, двигаясь по внутренним вертикальным каналам

Для строительства потребуются такие материалы:

  • кирпич керамический полнотелый – 390 шт.;
  • колосники 250 х 250 (чугунная или стальная решетка);
  • дверца топливника 250 х 210, зольника 140 х 140, ревизионная 140 х 140;
  • задвижка металлическая 130 х 130;
  • лист асбеста 1000 х 500;
  • такой же лист кровельной стали.

Печь отопительно-варочная

Конструкция этого источника тепла уже более сложная, хотя внешне печка напоминает ту же голландку. Ее габариты – 650 х 510 мм, а развиваемая тепловая мощность – около 1.5 кВт. По названию кирпичной печи – отопительно-варочная – легко понять, что она предназначена как для обогрева комнат в доме, так и для приготовления пищи. Схема сооружения показана на рисунке:

Схема комбинированной печки для отопления и приготовления пищи

Важный момент. Если внимательно изучить схему, то можно понять, что летнего режима работы в данной простой конструкции не предусмотрено.

Это значит, что готовить пищу летом на печке будет жарковато, если она располагается в доме. Придется готовку выполнять другим способом или же выбирать более подходящий проект источника тепла. Домовладельцам, коих не смущает приведенный факт, предлагается перечень материалов и порядовки, чтобы успешно сложить печь из кирпича:

  • кирпич керамический полнотелый – 211 шт.;
  • плита из чугуна на 1 конфорку размером 360 х 410;
  • колосники 250 х 250;
  • дверца топливника 250 х 210, зольника 130 х 140, ревизионная 130 х 140, вентиляционная 130 х 75;
  • уголок равнополочный 32 х 4 – 300 мм;
  • задвижка 140 х 140;
  • вязальная проволока диаметром 1.5 – 5 м.

Колосники устанавливаются на кирпичи 5-го ряда, чугунная варочная плита – 10-го

Из какого кирпича класть печь

Основным строительным материалом для возведения печи является красный керамический кирпич марки 150, изготавливаемый из обожженной глины. Его размеры стандартные – 250 х 120 х 65 мм, хотя в прошлые времена для печного дела выпускались и другие камни. Но сейчас все габариты унифицированы, так что и шамотный (огнеупорный) кирпич, из которого зачастую выкладывают топливник печи, по размерам такой же, как и обычный.

В строительстве еще применяется камень высотой 88 мм, но на кладку печей он не годится, поскольку имеет полости. Здесь же обязательно требуется только полнотелый камень, без пустот и трещин, хорошего качества. Правда, есть 1 исключение – голландская печь, ее можно класть из кирпичей б/у. Но до абсурда доводить не стоит, источник тепла, сложенный из булыжников, греть точно не будет.

Дело в том, что отопительно-варочная печь, построенная своими руками из некачественного красного кирпича, может пойти трещинами еще на стадии высыхания кладочного раствора. Следует отметить, что глиняный раствор именно высыхает, а не застывает, как цементный. Поэтому новичкам не рекомендуется экспериментировать с плохим или бывшим в употреблении кирпичом, иначе вновь построенная печь тут же потребует ремонта.

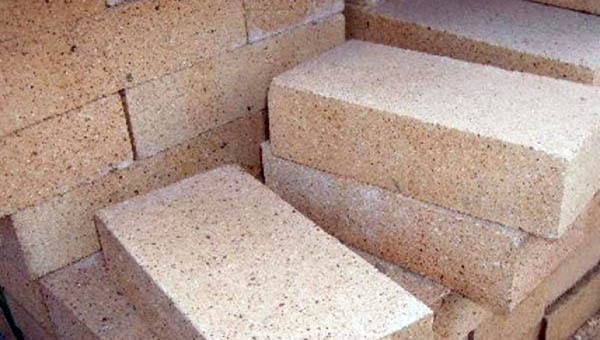

Из шамотного камня формируется топливник дровяной печки (если требуется по проекту)

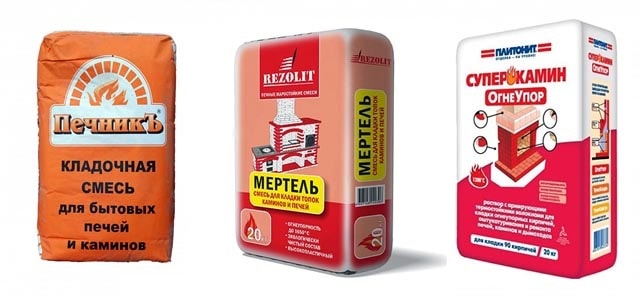

Отдельная рекомендация касается кладочного раствора. Не следует на первых порах идти в ближайший овраг за глиной, ведь ее еще нужно довести до правильной кондиции. Лучше купите готовую строительную смесь для кладки печей, глиняную либо шамотную.

Как правильно построить печь

В подавляющем большинстве случаев строительство начинается с устройства фундамента для будущего источника тепла. Исключение могут составлять уличные мини-печи, что из-за небольшого веса иногда ставятся прямо на бетонную стяжку двора. Все остальные независимо от расположения должны возводиться на прочном основании. Причем не допускается, чтобы фундамент печи связывался с основанием дома или устраивался к нему впритык, необходимо оставлять зазор не менее 5 см, а лучше – 10.

Важно. Невыполнение этого требования может привести к тому, что спустя год — два печь может потрескаться и даже отклониться от вертикали.

Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали. Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные.

Читать еще:  Садовые мостики функциональность и эстетика ухоженного сада

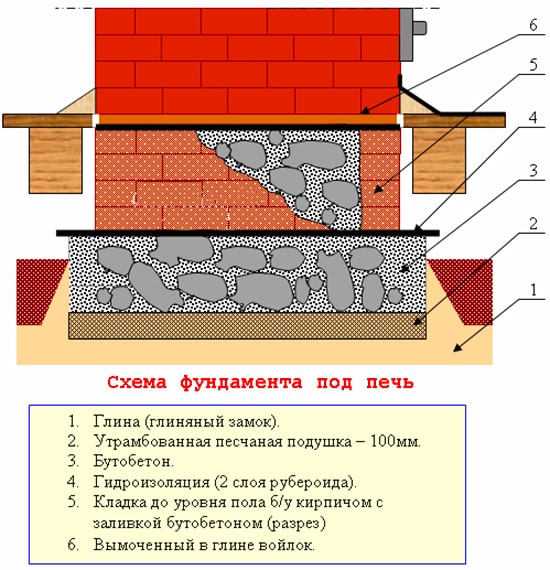

Независимо от типа основания вначале нужно выкопать яму, чьи габариты превышают площадь печи на 10 см в каждую сторону. Глубина зависит от мощности верхнего слоя чернозема или другого просадочного грунта, подошва же фундамента должна опереться на более плотный слой. В первом случае котлован закладывают бутовым камнем с перевязкой, используя раствор из таких компонентов:

  • песок – 6 частей;
  • цемент – 1 часть;
  • известь, размешанная с водой – 1 часть.

Все пустоты между камнями также заполняются этим раствором, им же выравнивается верхняя часть, находящаяся на глубине 80 мм от пола. Железобетонное основание заливают с опалубкой и арматурной сеткой, предварительно насыпав на дно котлована подушку из щебня толщиной 10 см.

Важно. После застывания раствора или бетона на верх фундамента надо уложить гидроизоляционный барьер из рубероида в 2 слоя.

Кладка печи ведется согласно порядовкам с соблюдением толщины швов в пределах 3…5 мм. Несколько рекомендаций:

  1. После укладки каждого ряда необходимо контролировать соблюдение вертикали и горизонтали с помощью отвеса и строительного уровня.

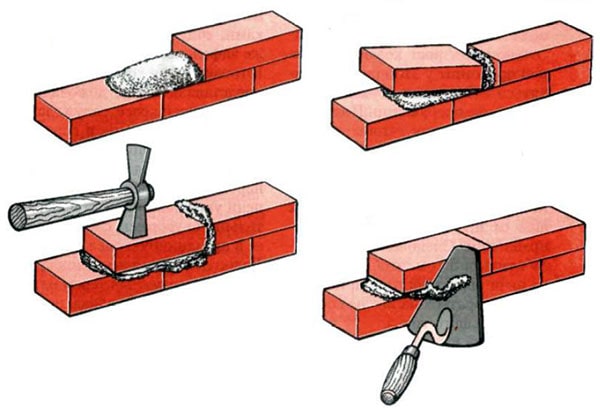

  2. Раствор на кирпич можно наносить мастерком либо вручную, допускается легкое пристукивание камня после постановки на место.
  3. Остатки раствора убирают с обеих сторон стены, причем внутреннюю протирают мокрой тряпкой для создания более гладкой поверхности. Это нужно, дабы обеспечить наименьшее сопротивление дымовым газам.
  4. При установке фурнитуры и баков для воды важно проследить, чтобы между кладкой и металлической поверхностью не было щелей, места сопряжений надо тщательно заполнить раствором, иначе печь станет дымить.
  5. По окончании строительства необходимо выдержать 2 суток до полного высыхания раствора, после чего можно производить пробную топку печи начиная с небольшого количества дров.

Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Печь-камин своими руками

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

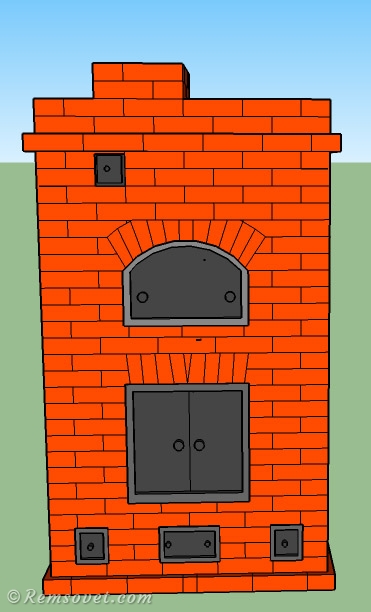

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

  • 1 — Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
  • 2 — Вязальная проволока
  • 3 — Дверцы-чистки — 3 штуки
  • 4 — Топка поддувала с регулировкой воздуха
  • 5 — Каминная дверца для топки 500х500 мм
  • 6 — Базальтовый шнур — 2 комплекта
  • 7 — Задвижка трубы в кирпич — 3 штуки
  • 8 — Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

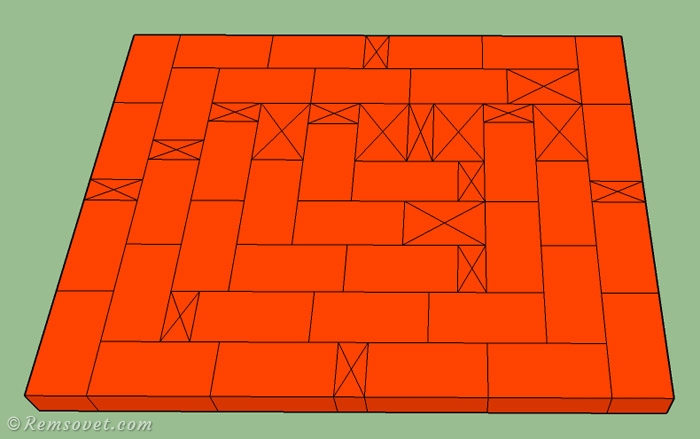

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

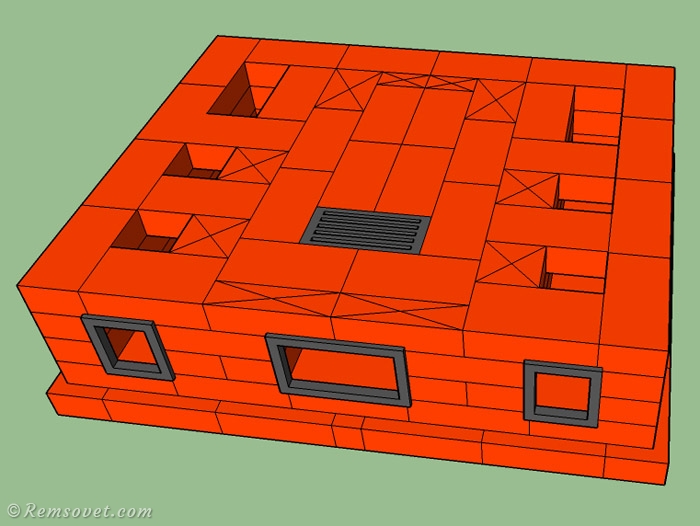

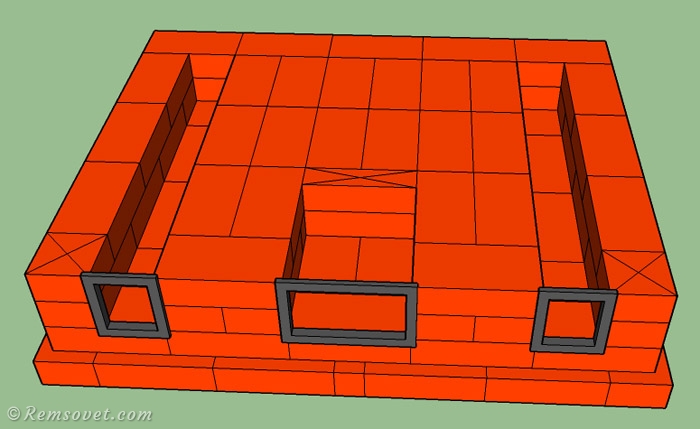

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

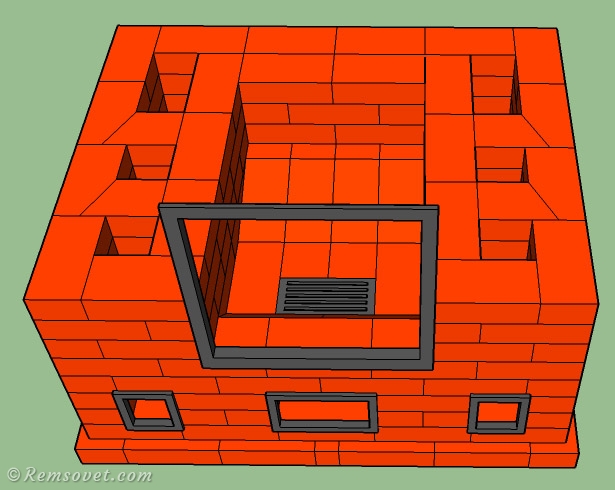

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

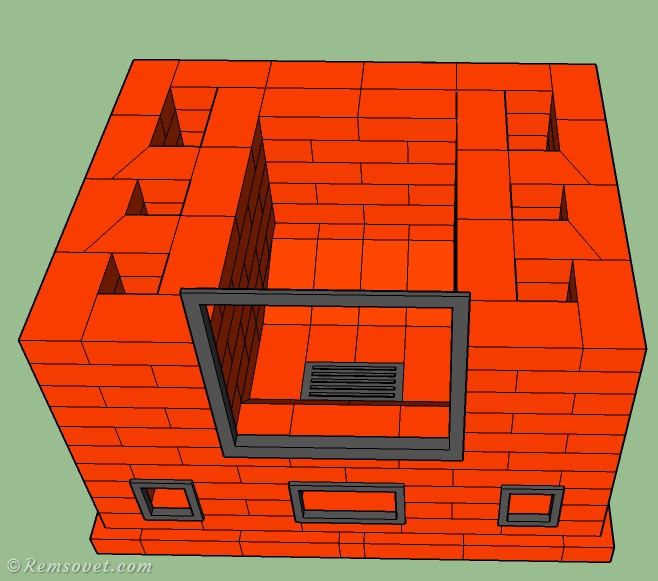

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

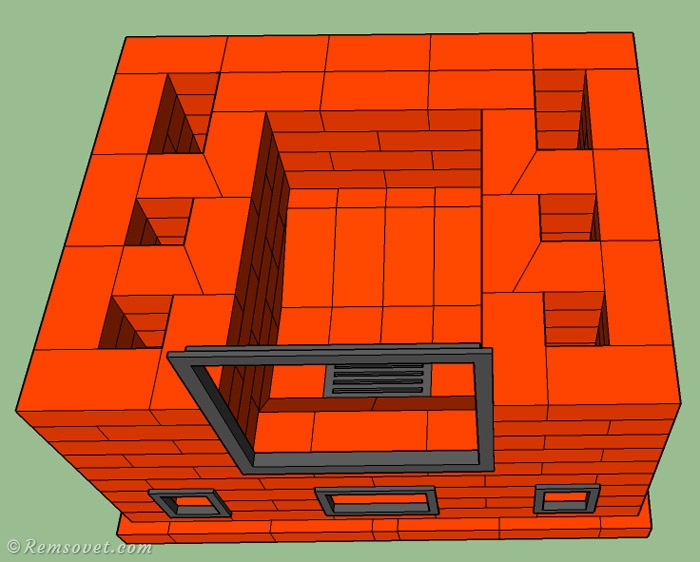

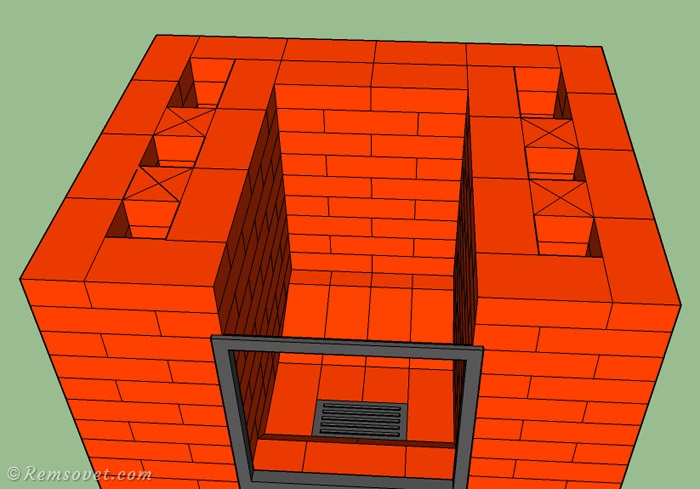

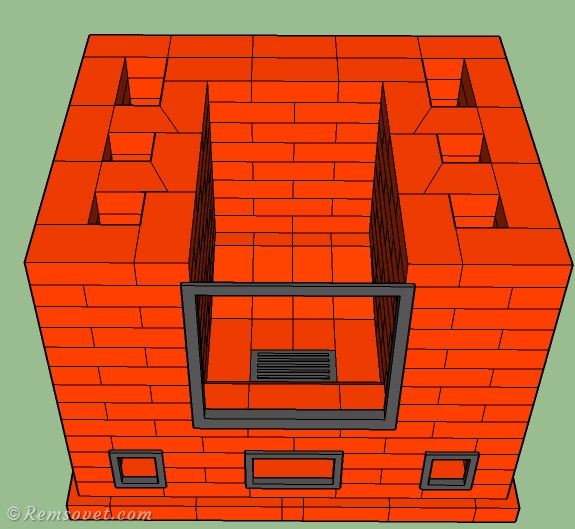

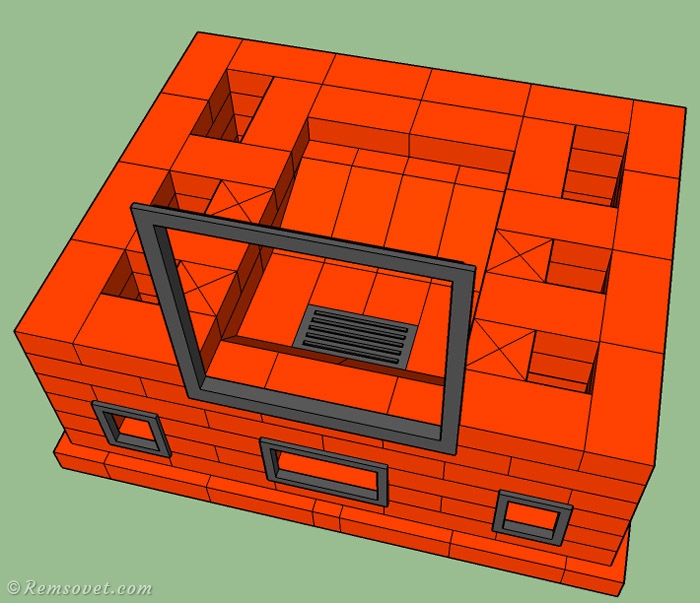

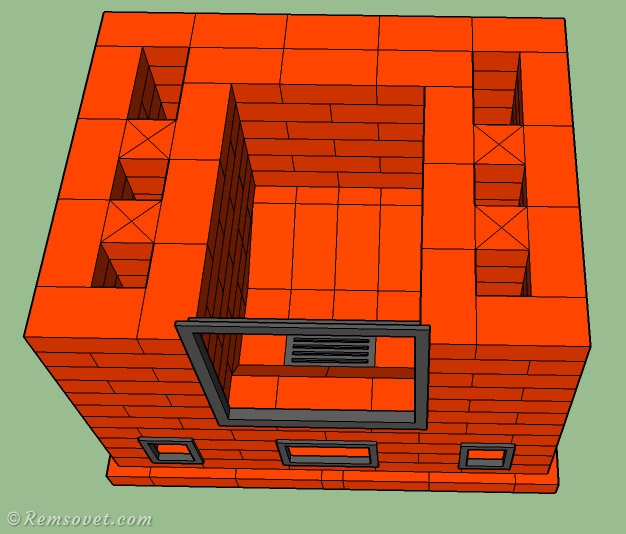

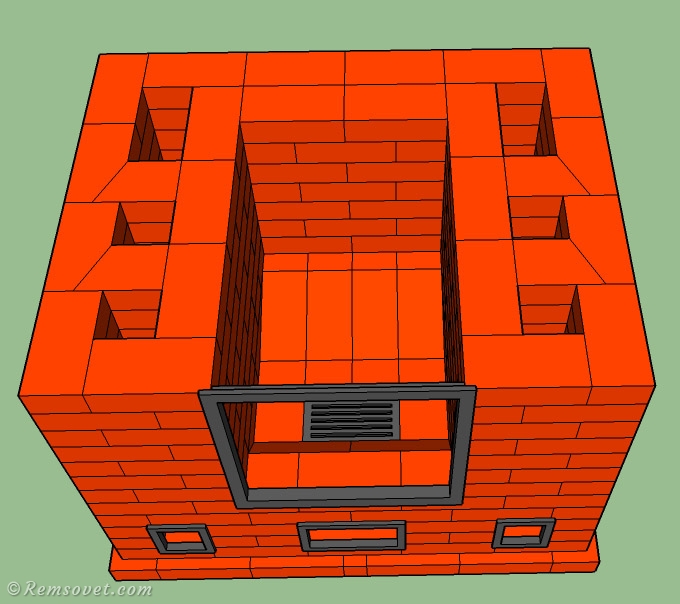

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

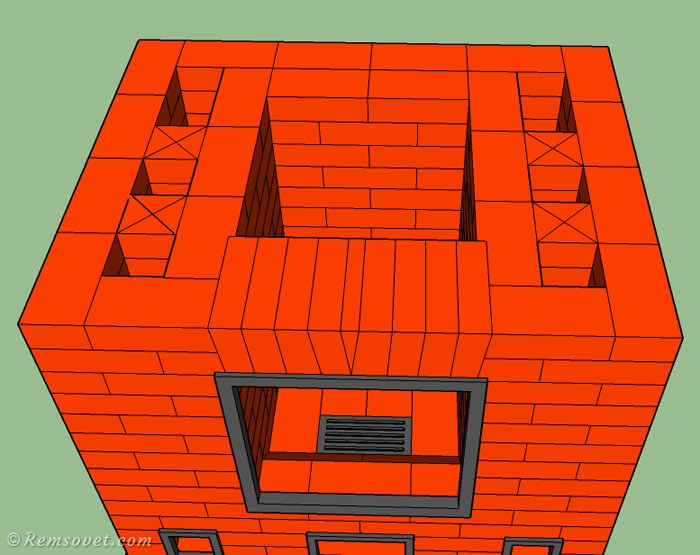

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

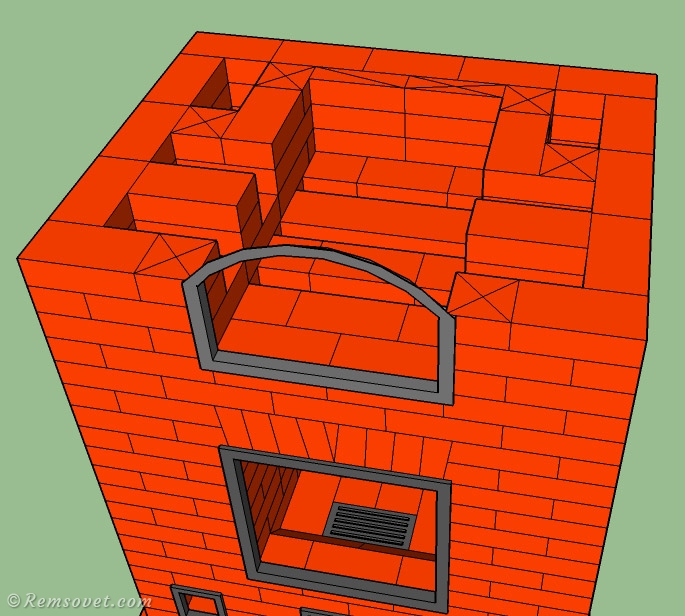

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

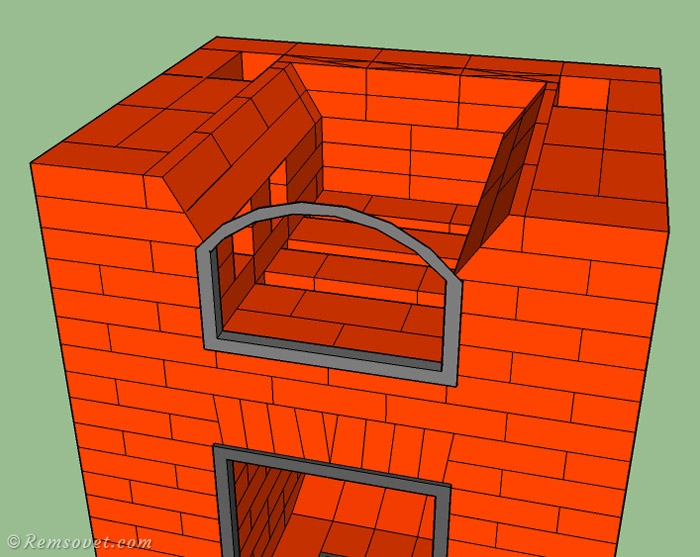

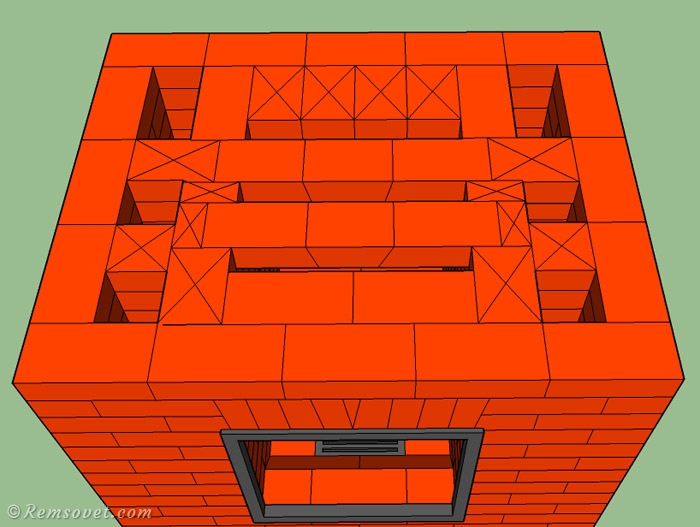

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

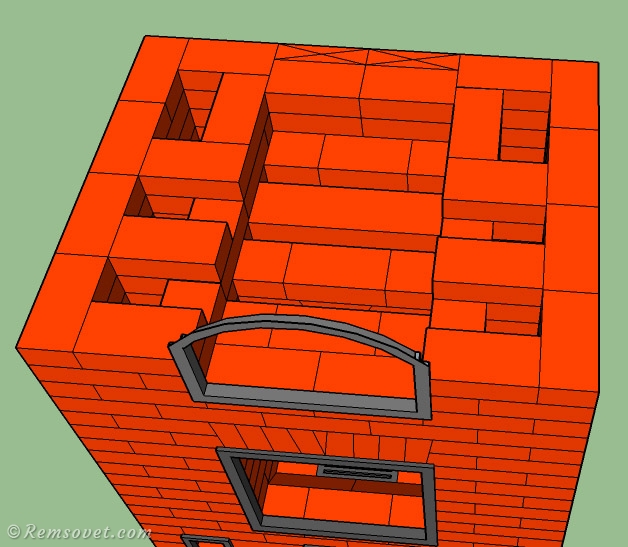

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

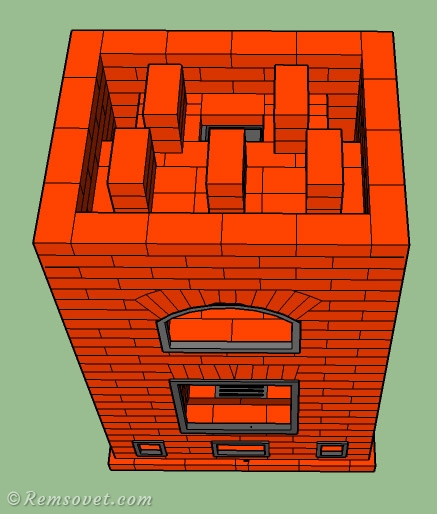

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

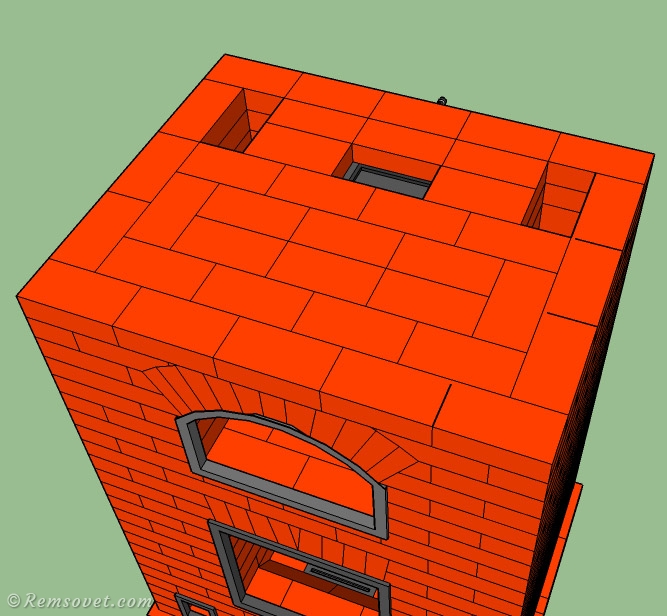

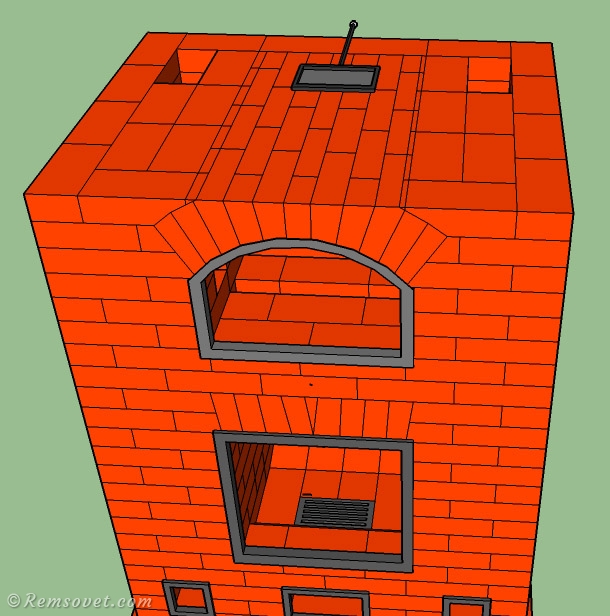

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

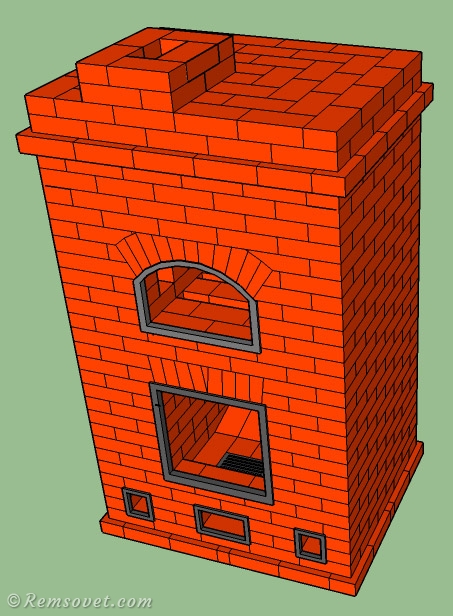

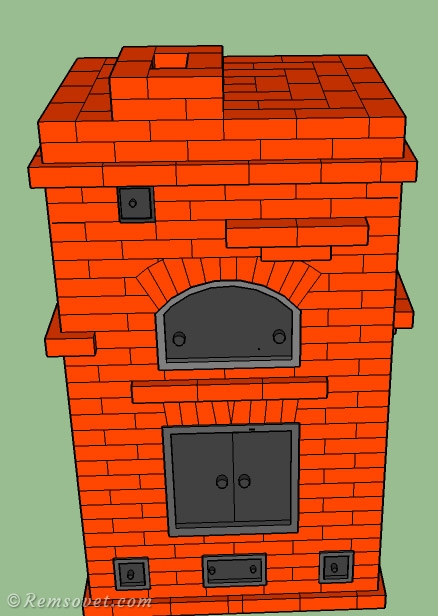

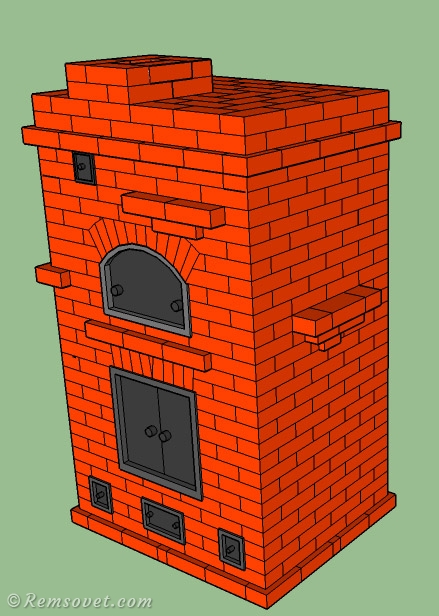

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

Печь из кирпича своими руками: чертежи и фото, пошаговая инструкция!

В этой статье я покажу как сложить печь из кирпича своими руками: чертежи и фото, пошаговая инструкция. Так же Вы сможете скачать бесплатно проект кирпичной печи в программе 3D-skethup. Я покажу фото-порядовку отличной печки и расскажу как ее сложить собственными руками без проблем и «затычек». Ознакомившись со статьей и материалами которые я предлагаю, Вы гарантировано сможете сложить отличную печку себе в дом!

Как сэкономить время на кладке печи?

Что больше всего отнимает время при кладке печи? Скажете Вы — сам процесс кладки… Но нет, это было бы ошибкой… Больше всего времени съедает поиск подходящего инструмента/расходных материалов. Особенно, если процесс кладки уже начался, а чего-то «вдруг» не хватает.

Так же много времени отнимает незнание или неуверенность в том или ином: методе кладки, проекте, строительных материалах, расходниках. Все эти поиски и раздумия… А бывает еще при кладке не хватает какого-нибудь сверла по бетону на 4 мм и приходится тратить часы времени на поездки… за сверлом, которое стоит 50 рублей.

Читать еще:  Преимущества светящейся плитки

Не всегда получается в интернете найти в одном месте всю исчерпывающую информацию по кладке печи: где найдете проект печи, где-то порядовку, может хорошее видео по материалам, где-то по раствору… Но чтобы собрать это все вместе — руки опускаются. Ну а если и не опускаются — проходят недели, а то и месяцы и годы, прежде чем мы обретем уверенность в том что выложим отличную печку.

На самом деле экономит время, как всегда, четкий план и структура. Таковое имеется зачастую только у профессионалов, да и то не у всех. Предлагаю Вам скачать бесплатно интеллект-карту — из чего состоит процесс создание печи и как добиться искомого результата — ВВЕДЕННАЯ В ЭКСПЛУАТАЦИЮ ПЕЧЬ (ссылка на интеллект карту откроется в отдельной вкладке).

Возможно, большинство из этих этапов Вы уже продумали и имеете решение. Ну а если нет — то каждый этап разбивается еще на шаги — большие и маленькие, — которые необходимо пройти. Эти шаги Вы пройдете в любом случае, просто можете этого даже не заметить. Так часто бывает. Например Вы принимаете решение думая что у Вас нет выбора (за неимением информации). Поэтому может казаться что это и «не вопрос» вовсе, а просто данность. Но у профессионалов — любой нюанс превращается в «вопрос», который надо решать…

Поэтому — подготовка к самому процессу кладки — это немаловажный этап, который экономит время.

Кладка печи — просто о сложном…

Ну а самый интересный пункт интеллект карты — это конечно же сам процесс КЛАДКИ ПЕЧИ… Хотя процесс кладки печи это лишь часть из того, что мы называем кладкой печи. Ведь там тоже масса пунктов по подготовке…

Для удобства я разбиваю всю кладку печи на 8 этапов и вот они какие:

  • Подготовка к кладке печи;

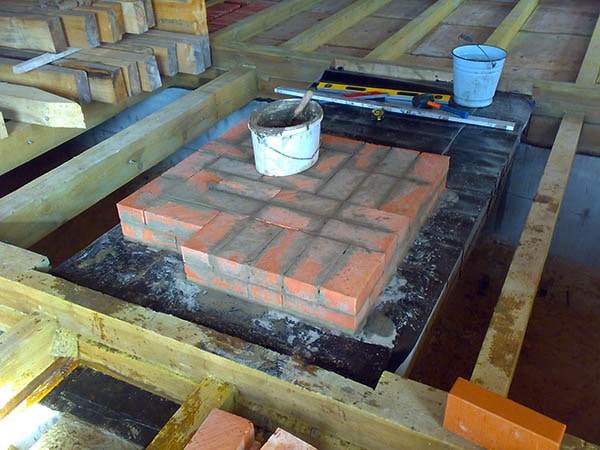

  • Начало кладки печи;
  • Процесс кладки печи:
  • Кладка печи до 10-го ряда,
  • Кладка печи до 20-го ряда,
  • Перекрытие печи, кладка до 30-го ряда;
  • Кладка/установка трубы;
  • Расшивка, отделка и ввод в эксплуатацию.

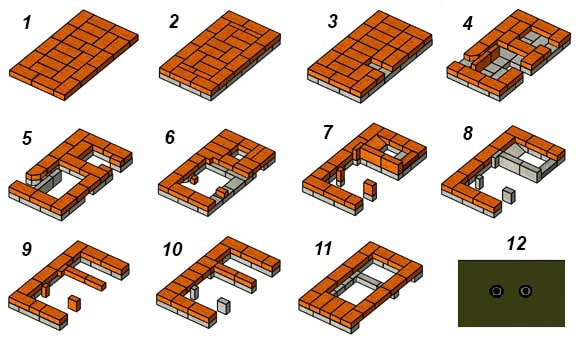

Теперь я хочу Дать Вам порядовку двухколпаковой кирпичной печи. А точнее 3D покирпичный проект в программе skethup. Эта печь достаточно мощная и компактная. Расчетная мощность такой печи около 3,8 кВт. по кирпичам она имеет размеры 4*3,5 кирпича, это примерно 1000*880 мм. Такой печью можно отопить до 80 кв.м. при определенной планировке. Проект выполнен в программе google sketchup. Для просмотра проекта надо будет скачать саму программу, для этого проекта лучше взять установочник с версией 2016.

Вот ссылка на проект и программу, пройдите на страничку наших проектов и заполните форму для получения бесплатного проекта снизу или справа: СКАЧАТЬ ПРОЕКТ КИРПИЧНОЙ ПЕЧИ В 3D-SKETCHUP

Вернемся же к процессу кладки… Каждый из вышеприведенных пунктов состоит из подпунктов, которые тоже необходимо знать чтобы процесс не застопорился.

Печь из кирпича своими руками: чертежи и фото, пошаговая инструкция!

Прежде чем давать фото-порядовку печи, я обещал дать пошаговую инструкцию. Попробуем кратко обрисовать.

Что нам нужно подготовить для кладки печи? Вот из чего строится подготовка к кладке:

Речь идет не о том чтобы просто привезти на стройку. А именно подготовить кирпичи и другие материалы к работе. Об этом у нас посвящен целый раздел обучающих видео, которые доступны для Вас бесплатно на нашей страничке видеокурсов: ЗДЕСЬ (ссылка откроется в новой вкладке).

  • Приготовление раствора печи.

Об этом так же у нас посвящен урок на странице курсов по ссылке, которую давали выше. Вот как выглядят наши уроки:

  • Подготовка инструмента.
  • Подготовка расходных материалов.

И это только то, что касается самой печи. А ведь надо еще сделать фундамент и подготовить место для работы — для кладки печи.

Далее идет процесс начала кладки. Да, это тоже подготовка к кладке, но уже не совсем. Что входит в этот процесс?

  • Устройство гидроизоляции фундамента;
  • Устройство нулевого ряда, если он есть в печи;
  • Выстраивание горизонтальной геометрии печи — тоже делается до начала кладки, чтобы предусмотреть все размеры;
  • Выстраивание вертикальной геометрии печи — делается уже в процессе кладки на втором ряду, но все таки это отдельная «фишка», о которой мы говорим в видеоуроках — как практически не пользоваться уровнем (вертикаль) при кладке печи и сэкономить кучу времени.

Полную пошаговую инструкцию по кладке печи Вы можете получить у меня в блоге. Мы с моим коллегой записали исчерпывающий видеокурс по кладке именно той печи, проект которой я Вам выслал.

Вот вступительное видео об этом курсе, но заходите на страничку курса, чтобы узнать о нем больше: СТРАНИЧКА О КУРСЕ, а здесь СТРАНИЧКА КУРСА — где уже можно начать обучаться кладке бесплатно.

Что может быть лучше порядовки печи? Только ФОТО-ПОРЯДОВКА ПЕЧИ!

Главным преимуществом фото порядовки является максимальная наглядность. Фото-порядовка печи даст больше информации чем обычная порядовка. Прорисованная в программе порядовка не содержит того колоссального количества деталей, что может содержать фотография. К тому же порядовка может делаться достаточно обобщенно. Так же она может содержать кучу условностей и ошибок. Так же в ней может быть какая-то погрешность (ведь там не прорисованы швы).

А еще в порядовках достаточно понятны — слои кирпичной кладки контура печи. А вот внутреннее шамотное ядро, которое кладется «на ребро» там не всегда сразу понятно. Поэтому всем кто кладет по порядовке приходится достаточно подробно «вникать» в проект печи, прежде чем начать кладку. То есть это не так просто как кажется.

Итак, недостатки печных порядовок:

  • Мало деталей, относящихся к реальному процессу кладки;
  • Дает достаточно обобщенный план (за некоторым исключением);
  • Поэтому редко когда нет отклонений от исходной порядовки;
  • Порядовка, в силу своей «оцифрованности» может содержать условности и ошибки. И не факт, что Вы узнаете об этом вовремя.
  • Порядовка может содержать погрешности, принятые в сообществе печников, но Вы об этом так же не будете знать.
  • Сильно выбивает из колеи (по началу) рассинхронизация внешнего контура печи и внутреннего шамотного ядра.

В чем преимущество проекта печи перед порядовкой?

Если у Вас есть проект печи, то как минимум снимается вопрос с рассинхронизацией рядов внутренней и внешней кладки. Ведь в трехмерном проекте это не проблема.

Так же Вы можете посмотреть не просто ряд печи, но и каждый кирпич отдельно или несколько рядов в разрезе. Вы можете «отодвинуть» кирпичи с которыми все понятно, чтобы посмотреть то, что не совсем понятно. При этом задействовано будет не один ряд, а несколько, хоть десять…

Но есть и минусы. Для работы в проекте нужно иметь ноутбук или другой компьютер прямо на стройке. Можно конечно сделать скриншоты и распечатать или залить в телефон… Но здесь мы сталкиваемся со всеми минусами обычных порядовок. Хотя после изучения проекта в 3D, понять и реализовать порядовку будет уже легче.

Фото-порядовка печи, проект которой я давал для скачивания в этой статье.

Фото-порядовка, это новый формат в жанре. Вам не надо крутить бегунок видео на youtub чтобы найти нужный момент процесса кладки Вашей печи. Но, в то же время, все максимально живо, реально, подробно. Глядя на фото-порядовку у Вас будет гораздо больше уверенности в своих силах. Ведь это фото реального процесса кладки, а не какой-то голый чертеж.

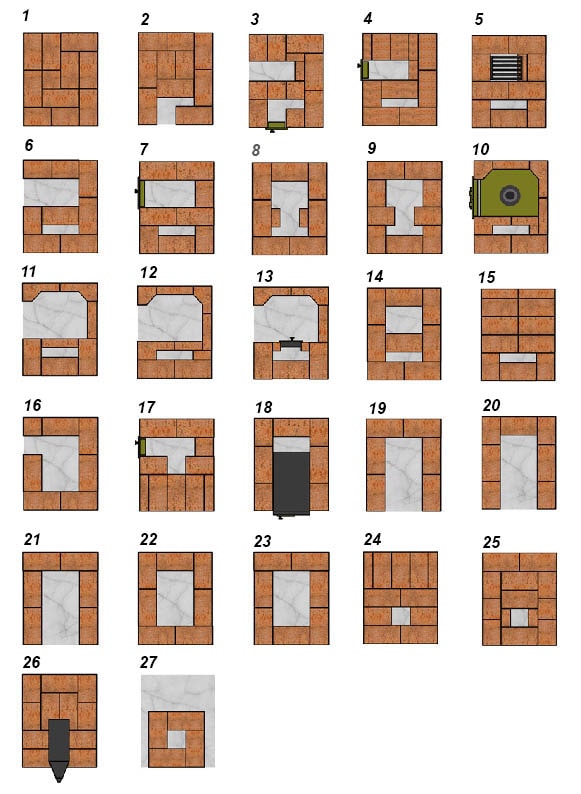

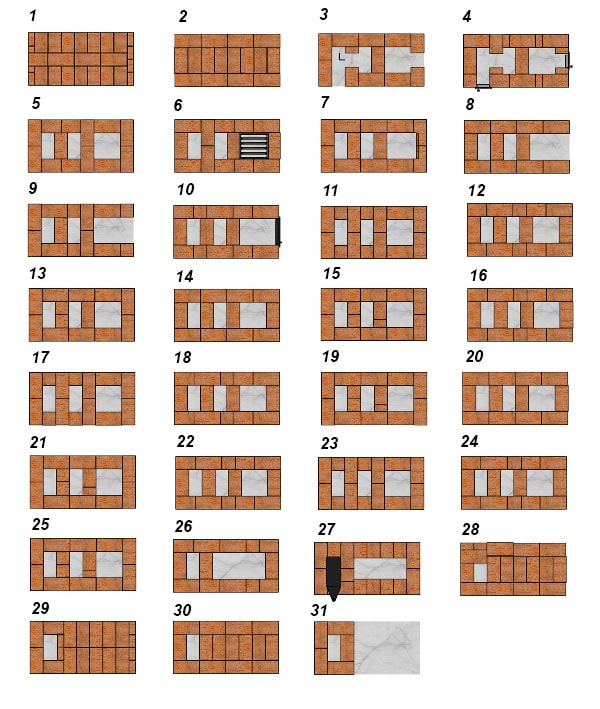

Вот как выглядит фото порядовка печи без пояснений (для примера):

Но я предлагаю не просто порядовку печи, а фото-порядовку с пояснениями каждого этапа, каждого ряда. Со ссылками на дополнительные материалы, полезной информацией и прочим. Это уже не просто фото-порядовка, а целая книга. Я бы мог назвать ее «Печь из кирпича своими руками, чертежи и фото, пошаговая инструкция», либо как-то еще.

Я уже начал делать такую подробную книгу с фото-порядовкой. Тем кому интересно, можно записаться для получения такой книги — фото-порядовки. Просто введите своей email здесь. Чтобы я смог Вам выслать книгу, нужно активировать подписку, ведь письмо может потом уйти в «спам». Для этого после того как нажмете «Подписаться на книгу» надо будет еще кликнуть по ссылке в том письме что к Вам придет на почту через максимум 2-3 минуты.

Читать еще:  Садовые печи барбекю

Кладка печи своими руками: подробное руководство + порядовки со схемами и чертежами

Печка – многофункциональное, сложное в техническом смысле сооружение. В его пределах происходит переработка топлива, получение тепла и отвод продуктов горения наружу. Если планируется кладка печи своими руками, требуется неукоснительно соблюдать веками выверенные на практике правила, гарантирующие нормальную работу агрегата.

Желающие узнать, как идеально построить кирпичную печку, у нас найдут подробную информацию по всем важным вопросам, интересующим самостоятельного мастера. В представленной статье в тончайших подробностях приведена технологическая специфика сооружения, скрупулезно перечислены основные постулаты печников и значимые нюансы.

Предоставленные нами сведения окажут действенную помощь в возведении кирпичной печи. Все ее составляющие станут безупречно справляться с обязанностями, и само сооружение прослужит долгие годы без нареканий. В помощь домашним умельцам нами подобраны порядковые схемы, фотоизображения, видео-рекомендации.

Конструктивные компоненты печей из кирпича

Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.

Существует множество печных конструкций, которые можно условно разделить на группы по назначению:

Дачные домики, как правило, не имеющие подключения к централизованным теплосетям, преимущественно обустраивают универсальными варочно-отопительными агрегатами. Тыльной стороной их разворачивают в жилые помещения, лицевой – в кухню. С лицевой стороны обычно располагают варочную панель и основные печные приборы.

Предположим, что нас интересует именно универсальный вариант, со строительством которого и будем тщательно разбираться. Как и все виды печей, она состоит из фундамента, массива, включающего топку с принадлежащими ей приборами и воздуховоды, и дымохода.

Фундамент: особенности устройства

Основание, на которое предстоит устанавливать печку, всегда сооружают отдельно от фундамента дома.

Этот факт обоснован рядом веских причин:

  • Сооружение из кирпича обладает внушительным весом, просадка грунтов под ним будет гораздо больше, чем под стенами дома.
  • Линейные размеры агрегата, работающего в высокотемпературном режиме, нестабильны. Печкам свойственны некоторые подвижки, что в принципе противопоказано стенам постройки.
  • Отдельное расположение фундамента обеспечивает достаточный технологический отступ между печью и строительными конструкциями, что в итоге предотвращает и сокращает вероятность возгорания.

К тому же сооруженную на отдельном фундаменте печь легче ремонтировать, проще модернизировать и перестраивать при необходимости.

Фундамент печки делают из бута или кирпича, используя в качестве соединяющего состава известковый или цементный раствор. В строительстве основания запрещено использование глиняной смеси, т.к. она быстро разрушается в постоянно обладающих некоторой влажностью грунтах.

Причем состав связующего раствора подбирают в зависимости от степени влажности подстилающих пород. Для устройства фундамента в маловлажных грунтах используют известковый или известково-цементный раствор, во влажных грунтах применяют только цементные составы.

В плане фундамент должен быть по минимуму на 5 – 7 см больше печи с каждой ее стороны. Глубина его заложения зависит от габаритов агрегата, в среднем это 0,75 м. Для одноэтажных дачек допустимо заглубиться всего на 0,5 м. Печь для двухэтажного дома должна стоять на фундаменте мощностью в 1,0 м.

На нашем сайте есть статья, где мы подробно рассмотрели процесс обустройства кирпичной печки для дачи. Подробнее – переходите по ссылке.

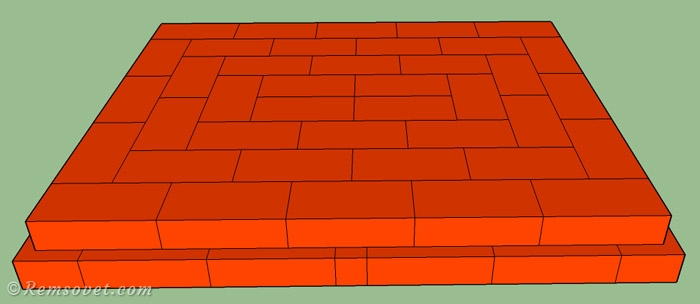

При строительстве фундамента из бута его не доводят до уровня пола, оставляя свободными 14 см. Это свободное пространство заполняется двумя рядами кирпича. Доложенный до уровня пола фундамент закрывают двумя слоями рубероида или толя для гидроизоляции. Вместо этих изоляционных материалов нередко используют слой в 2 см из глины или такую же по мощности цементную стяжку.

Массив печи: специфика сооружения

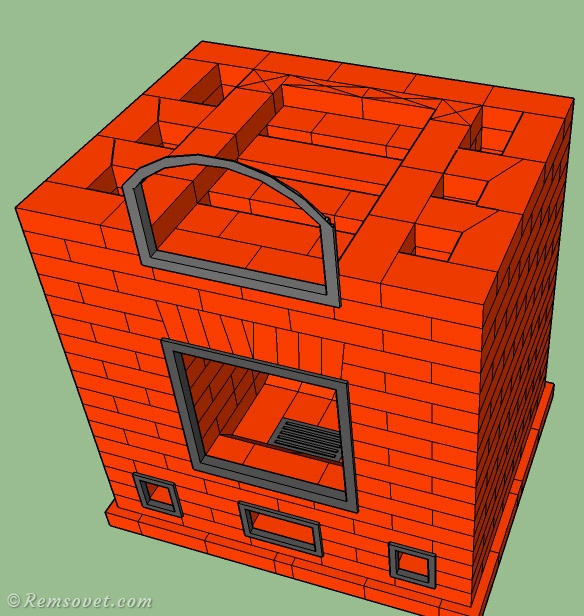

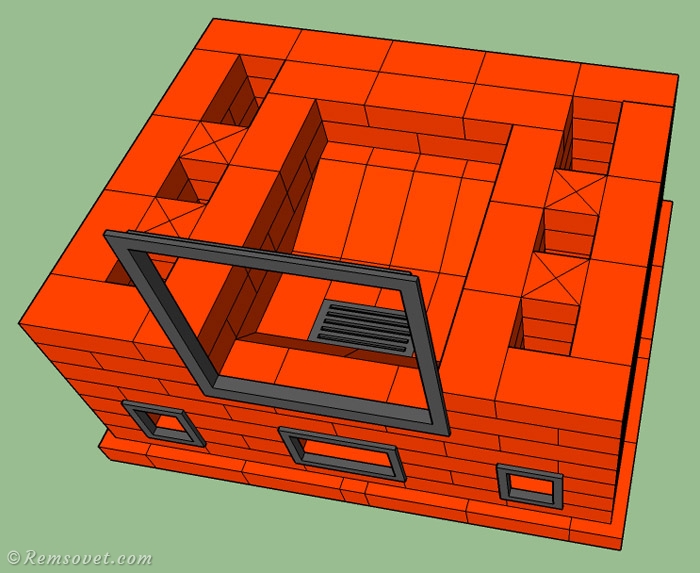

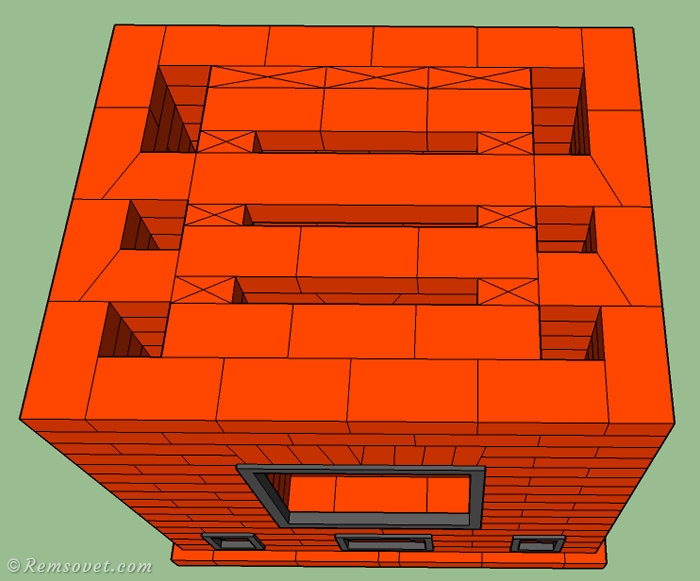

Основные компоненты печного массива – это корпус, топливник и дымообороты. В кладке корпуса и каналов, удерживающих дым внутри печи для увеличения теплоотдачи, используется полнотелый красный кирпич. Футеровку, т.е. внутреннюю облицовку топки, производят огнеупорным тугоплавким кирпичом.

Корпус с дымооборотами кладут на глинопесчаный раствор. В футеровке используют смесь шамотного порошка с огнеупорной глиной. Толщину швов во время кладки стремятся свести в минимуму. Максимальной толщиной в кладке корпуса и каналов считается 5 мм, в облицовке топки швы не должны превышать 2-3 см.

Отметим сразу, что корпус печи и футеровку нельзя перевязывать. Это должны быть две раздельные конструкции, т.к. они нагреваются до разных температурных уровней и расширяются, соответственно, по-разному.

Для кладки печи можно приобрести готовые шамотные и глинопесчаные смеси. Правда раствор из глины с песком без особых проблем можно приготовить самим. Пропорции глины и песка в таком самодельном составе подбирают в зависимости от жирности глины, доли варьируют в интервале от 1:0 до 1:3.

Важное условие, обеспечивающее прочность сооружения, – это соблюдение перевязки швов. Это правило предотвратит разрушение стенок. Перед выполнением кладочных работ красные кирпичи замачивают минут на 10 – 15 в емкости с водой, чтобы они не «тянули» воду из «связующего» раствора, огнеупорные просто протирают.

Во время кладки самостоятельному печнику следует:

  • Постоянно проверять горизонтальность ряда и сверять диагонали. Если по диагоналям будет даже незначительное отклонение, это уже сигнал для разборки верхних рядов и исправления ошибки.
  • Полностью заполнять швы раствором. Регулярно протирать сооружение сбоку ветошью и удалять излишек связующего состава.
  • Протирать изнутри поверхность дымоотводов смоченной мочальной кистью. Это требуется, чтобы не допускать образование шероховатостей.

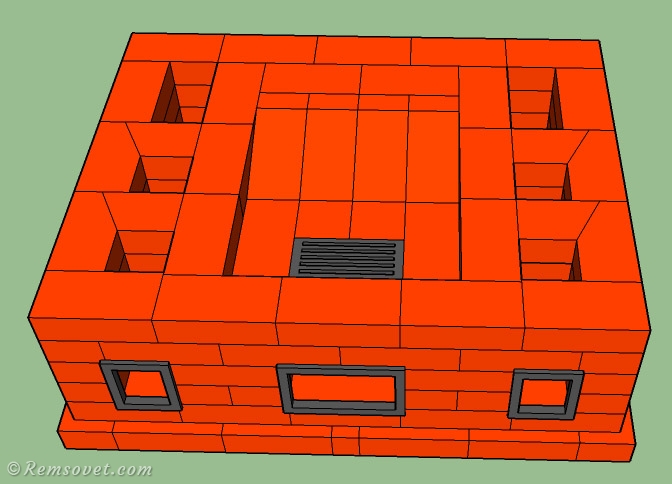

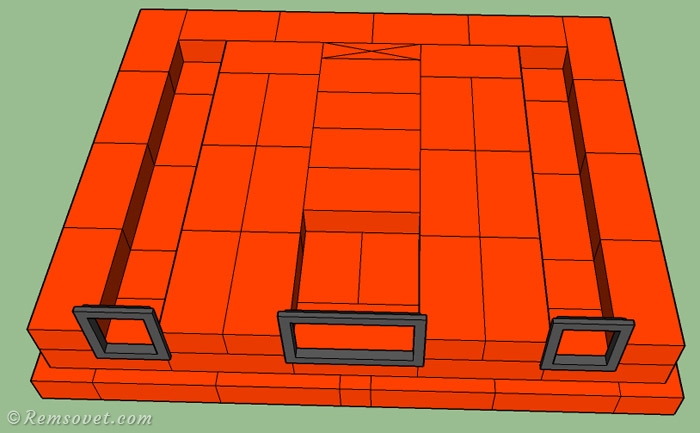

Для того чтобы идеально построить печку из кирпича, как это делают опытные печники, надо предварительно набирать каждый ряд насухо. Примерив положение кирпичей без раствора, можно сразу увидеть ошибки. К тому же так проще разметить и выполнить прирезку.

Без сухой раскладки допускается укладывать только прямые ряды, не затрагивающие конструктивных частей, приборов и дымооборотов.

Труба: варианты и правила строительства

Дымовые каналы выкладывают из полнотелого красного кирпича. Для связки элементов в пределах чердака используют известковый или цементно-известковый раствор. Наружную часть трубы строят исключительно на цементном растворе, т.к. глиняный легко и быстро вымывается дождевой водой и растворяется зимними осадками.

По типу расположения трубы кирпичных печек делятся на три типа, это:

  • Насадные. Дымовой канал является прямым продолжением агрегата, возвышается прямо над его корпусом с дымооборотами.
  • Коренные. Такую трубу ставят на отдельный фундамент, с печкой соединяют выложенным по уголкам рукавом.
  • Стеновые. Эти дымоотводные каналы устраивают прямо в капитальных стенах, расположенных посередине дома.

Небольшие печки для дачных домов строят преимущественно с насадными трубами, они меньше занимают полезного места. Дымовой канал должен быть точно вертикален и четко выдержан по размеру сечения и высоте.

На уровне пересечения трубой деревянного перекрытия устраивают разделку, уширение, закрывающее проем, но не прилегающее к возгораемым материалам. В зазор между трубой и перекрытием закладывает пропитанная глиняным раствором пакля или мягкий асбест.

При кладке трубы над кровлей из кирпича формируют выдру – уширение, защищающее от стекания конденсата в канал. В пределах чердака дымоход штукатурят и белят, чтобы можно было сразу определить места утечек по появившимся в побелке трещинам.

На построенную трубу надевают металлический дефлектор – металлический колпак на ножках, оберегающий от затекания в канал атмосферной воды. Заодно это приспособление гасит искры, что крайне необходимо, если кровля выполнена гибкой черепицей или ондулином.

Нюансы выполнения отделки печки

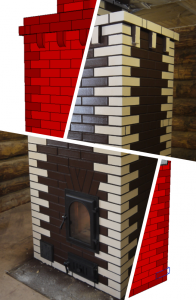

Стенки печки, сложенной из хорошего кирпича, да еще и декорированной внешней стороной, необязательно отделывать: белить и штукатурить. Если на элементах кладки нет сколов и трещинок, при строительстве соблюдались вертикали с горизонталями, отопительное сооружение и так будет замечательно смотреться.

По печной кладке из качественного кирпича достаточно выполнить затирку и аккуратно расшить швы. Без лишней отделки отопительно-варочное сооружение выглядит лучше.

Если к печным стенкам все же есть претензии, на них наблюдаются дефекты, да и кладка неидеальна, тогда отделка очень нужна. Перед производством отделочных работ внешнюю поверхность тщательно швабруют, затирают куском кирпича для улучшения адгезии, после чего ждут ее просыхания.

Просушенный агрегат можно штукатурить, используя применяемый в кладке глинопесчаный раствор. Для увеличения прочности в состав позволительно добавить 1% асбестовой крошки. Отопительные варианты печек облицовывают изразцами – это самый надежный и газонепроницаемый, но и наиболее трудоемкий тип отделки.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
