Садовая печка и мангал своими руками

Как сделать садовую печку на загородном участке своими руками

Можно пригласить мастеров, которые займутся постройкой такой конструкции, но сроки выполнения работы и цена могут вас не устроить. Рекомендуем вооружиться необходимыми знаниями, инструментами и сделать этот дачный атрибут своими руками.

Существует несколько вариантов садовых печей:

Возводим печь-мангал самостоятельно

Рассмотрим строительство простейшей модели – мангала, сделать который под силу даже непрофессионалу.

Для работы понадобятся следующие элементы:

стальные уголки;
кирпичи;
колосник из чугуна;
дверцы топки, поддувала;
шамотная глиняная смесь.

Ниже представлено необходимое количество материала для постройки печи-мангала с габаритами 1600х1565х830 мм (ВхШхГ):

200 кг термостойкого раствора;
300 шт огнеупорного кирпича;
20 шт шамотного кирпича.

Основные этапы работы:

Готовим место для печки. Выбираем участок, находим ровную поверхность. Фундамент для будущей садовой печи желательно установить на глубину 40-50 мм, из них 20 см составит песчано-гравийная подушка. Обязательно делается арматурный каркас. Когда же нет возможности создать такую площадку, необходимо хорошенько утрамбовать выбранное место. Если в саду построена беседка для отдыха, мангал можно установить там. При отсутствии бетонного основания агрегат сооружают прямо на полу, затем декорируют тротуарной плиткой вокруг конструкции. При наличии в беседке деревянного напольного покрытия рекомендуется строить печь за сооружением.
Определяем размеры мангала. Для этого выкладываем ряд кирпичей и размещаем решетку. Ее можно взять от старого холодильника или сварить самим из стальной проволоки толщиной 3-5 мм. Необходимо помнить, что металлическая решетка при нагревании расширяется, поэтому нужно оставлять место между ней и кирпичными стенками зазоров (по 10 мм с каждой стороны).
Теперь устанавливаем ряды мангала. Чтобы они были ровными, можно натянуть веревки и с их помощью подравнивать конструкцию. Важно контролировать правильность горизонтальных и вертикальных рядов, иначе жаровня либо развалится, либо будет иметь непривлекательный вид. Необходимо промазывать уровни цементно-песочным раствором с глиной.

Состав раствора, необходимого для кладки печи

Сама консистенция не должна быть жирной. Важно, чтобы масса напоминала пластилин. В противном случае печь быстро даст трещины из-за сильного жара и неблагоприятных погодных условий. Но также не подойдет и тощий песчаный раствор. Он будет непрочным, а значит, садовая печь прослужит недолго. Качество состава напрямую зависит от глины. Некоторые сорта горной породы подходят идеально. Но бывают и такие, что необходимо разбавлять песком (желательно не речным) в пропорциях 1:1, 1:1,5 или 1:2.

Проверка качества раствора

Главное в составе – правильное сочетание песка и глины. Как этого добиться? Есть множество способов, но лучше всего воспользоваться следующим методом. Замешивается несколько вариантов смеси с разными пропорциями песка и глины, затем делаются шарики.

Порядок замешивания раствора

Глину замачиваем на несколько дней в воде, затем добавляем песок и хорошенько размешиваем. Это можно сделать ногами или с помощью бетономешалки. Разминаем смесь до однородного кашеобразного состояния. При этом твердых кусочков и камней быть не должно.

Руками тщательно проверяем качество смеси. Чтобы не пришлось долго убирать камни и разминать состав, песок и глину желательно просеивать через сито. Необходимо сделать столько раствора, сколько используете за один раз. Он быстро сохнет, поэтому нужно будет замешать новый состав. На 200 кирпичей идет примерно 6 ведер раствора. Если нет времени и желания делать состав самостоятельно, в специализированных магазинах продаются готовые смеси.

Рассмотрим еще один вариант строения агрегата на дачном участке.

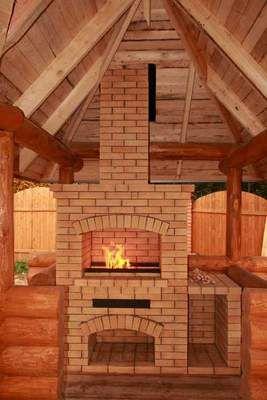

Комбинированная садовая печь из кирпича

Эта модель предназначена для постройки в беседке. Она сочетает в себе достоинства русской печки и барбекю. Для возведения такого агрегата требуется достаточно места. Скамейки, стулья, столы должны располагаться в отдалении от конструкции.

Основные этапы кладки садовой печи:

Нужно определиться с параметрами устройства, подготовить чертеж, а также приобрести все необходимое для работы.
Важно сделать прочный фундамент из цемента и песка. О том, как уложить основание, говорилось ранее.
Необходимо подождать несколько дней, чтобы фундамент хорошо застыл.
Укладка печи делается по чертежу. Раствор замешивается из песка и глины в пропорции 3:1.
Русская садовая печь оборудуется двумя решетками, которые должны располагаться на высоте 1 м над печкой. Одна из них предназначена для разведения огня, а на второй будет готовиться пища.
Барбекю необходимо расположить на бетонном основании. Нужно организовать два отделения: стол для приготовления, куда можно встроить мойку, и жаровню, оснащенную трубой для дыма.
Дымоход – главная часть в устройстве беседки. Наиболее удобная и правильная форма – трапециевидная. При установке этой системы необходимо быть осторожным, ведь малейшая ошибка может привести к неисправности конструкции.
Используя чертежи, проблем со строительством русской печи и барбекю не возникнет. Главное – точное соблюдение размеров и необходимых форм.

Заключение

Потратив время и средства на строительство садовой печи, в будущем на дачном участке проблем с приготовлением пищи не возникнет. Выбирайте такую конструкцию садовой печи, которая будет соответствовать всем вашим требованиям. Это и удобство расположения, и эстетичность оформления, и разнообразие блюд, которые можно приготовить.

Печь на дачном участке придает особый уют вашему дому и бесподобный вкус приготовленной пище.

Выбираем и строим садовую печь своими руками: схемы и порядовки

Печь на садовом участке выручит во многих случаях.

Садовая печь своими руками

Приезжая на дачу отдохнуть, совсем не хочется стоять у плиты на кухне, чтобы накормить всю семью или приглашенных гостей. Готовить на свежем воздухе в хорошую летнюю погоду куда приятнее, поэтому без такой помощницы не обойтись. Но садовая печь своими руками может быть возведена в том случае, если тщательно выбрать нужную модель, разобраться в ее установке и приобрести необходимые материалы.

Печи могут иметь несколько функций, а могут ограничиваться одной-двумя . Чтобы остановить свое внимание на одной из них, нужно рассмотреть разные их виды.

Печь под казан

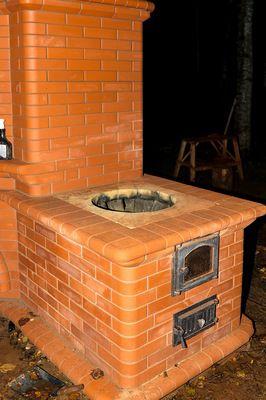

Этот вариант садовой печки предназначен для приготовления блюд в казане или на встроенной плите. Он имеет несложную схему кладки, и вполне может быть исполнен самостоятельно при наличии определенных навыков.

Печь со встроенным казаном

Можно, конечно, просто повесить казан над костром и приготовить пищу, но подобная печка, рассчитанная под казан, поможет равномерно распределять под ним огонь, и блюдо получится именно таким, какое должно быть по рецепту, а не с пригорелым вкусом. Кроме этого, аккуратно построенное и оформленное строение привнесет в ландшафт участка особую теплую нотку и станет элементом декоративного оформления.

Первое, с чего начинают работу над печью — это планирование на местности. Для этого нужно знать размеры постройки — в данном случае они составляют 1010×1114×800 миллиметров.

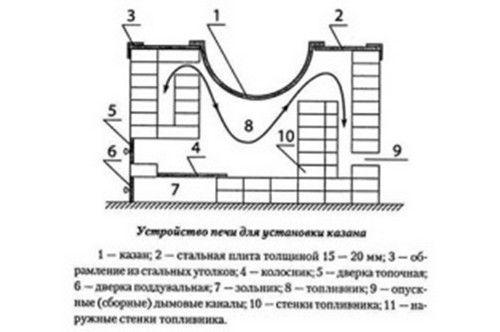

Принципиальная схема печки с казаном

Далее, опираясь на схему, приобретаются необходимые материалы: кирпич (желательно огнеупорный); раствор из шамотной сухой смеси и песка для кладки; дверцы для поддувала, топки и прочистной камеры, колосник и варочная плита из стали толщиной не менее 3 мм.
Хорошо устроенная площадка — это надежная основа для такой печки. Так как она не имеет такой же большой вес, как отопительно-варочные строения, капитальный фундамент под нее делать необязательно. Площадка же под печь должна быть поднята над поверхностью почвы на 10 — 15 сантиметров. Основу делают с помощью опалубки, и желательно конструкцию армировать с помощью металлической пятимиллиметровой проволоки.
Главная особенность внутренней конструкции печи для казана заключается в ее форме — она напоминает усеченный конус. Это делается для того, чтобы поверхность казана прогревалась равномерно.

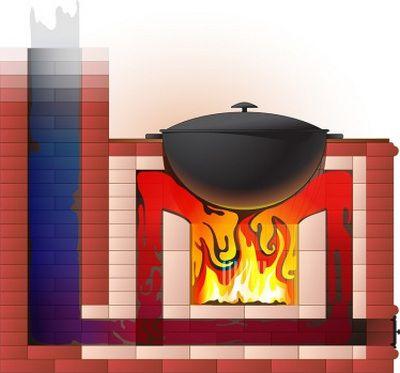

Важная особенность печи — каналы равномерного прогрева казана

На подготовленной и полностью схватившейся площадке можно начинать устройство кладки. При этом производится перевязка кирпичей в углах, так, чтобы четные ряды начинались с половины кирпича, а нечетные — с цельного. Топку выкладывают из половинок кирпичей, которые срезаются под углом — это делается для того, чтобы добиться полукруглой формы.
На схеме выше хорошо видно, что начиная с первого ряда намечается отверстие для поддувальной камеры, и на него устанавливается дверца, которая закрепляется металлической проволокой.
На третьем ряду устанавливают колосник, и продолжается кладка стенок.
На четвертом ряду, с задней части строения оставляют отверстие для отвода дыма и устанавливают дверцу топки, закрепляя ее так же, как и поддувальную.
Пятый ряд — укладываются внешние и внутренние стенки.
Шестой ряд — завершается кладка вокруг топочной дверцы.
С седьмого по одиннадцатый ряд работа идет по схеме и выкладывается внутренняя часть топки.
На двенадцатом ряду конструкция укрепляется металлическим уголком, сверху него устанавливается плита, в которой заранее делают круглое отверстие по размеру казана.

Отверстие можно сделать шлифмашинкой , короткими надрезами или же с помощью газорезки. Затем отверстие нужно выровнять, так как казан должен плотно в него устанавливаться на две трети своей высоты.

Такая печь поможет готовить не только в казане, но использовать плиту для кипячения воды или обжарки на сковороде овощей или мясных продуктов. Для этого нужно предусмотреть крышку, закрывающую отверстие для казана.

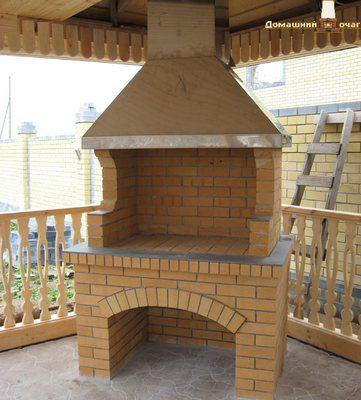

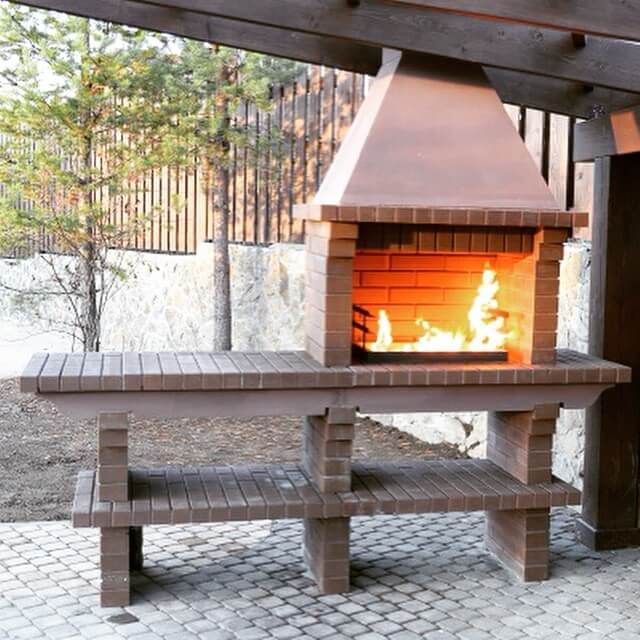

Печь барбекю

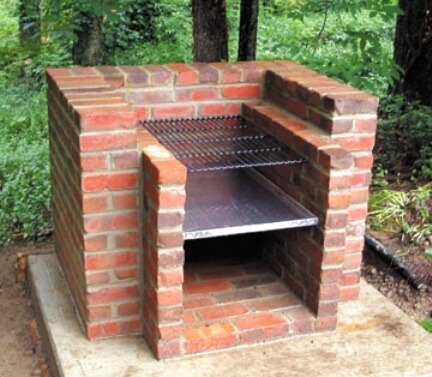

Совсем несложная печка-барбекю

Этот вариант печи для дачи совсем прост в конструкции, и его постройка доступна даже начинающему мастеру. Для этого нужно изучить схему, найти для печи место, приобрести материалы и с большой аккуратностью выполнить работу. Возводить строение следует не торопясь , вымеряя ровность горизонтальных и вертикальных сторон.

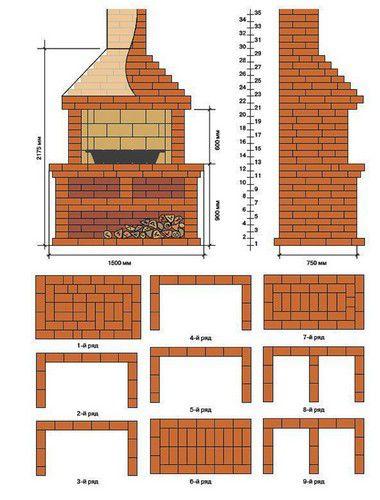

Размеры печи, представленной на схеме 1500×1500×750. Порядовка дана до начала топки, которая внутри выкладывается шамотным кирпичом. Перекрытие больших расстояний производится с помощью металлических полос, на которые сверху укладываются ряды кирпичей. Колпак дымохода и дымоходная труба могут быть так же, как и вся конструкция, сложены из кирпича, а могут быть изготовлены из металла. Второй вариант, конечно же, установить проще, единственное, что нужно будет сделать — это взять размеры и заказать его у мастера-жестянщика.

Для этой не слишком массивной конструкции тоже не нужно устраивать фундамента, который обязательно требуется для домашних больших печей. Для нее вполне подойдет хорошо обустроенная зацементированная площадка.

Для постройки нужно приобрести те же материалы, что и для первого варианта печи с казаном, а количество кирпича можно посчитать по размерам, указанным на схеме.

Видео: мастер-класс специалиста по сооружению садовой печи с мангалом из кирпича

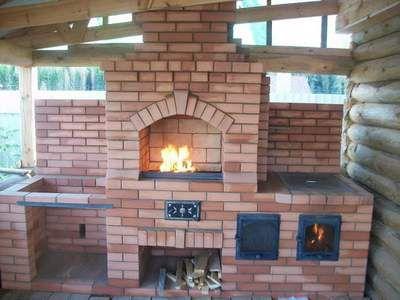

Комплексная печь из кирпича

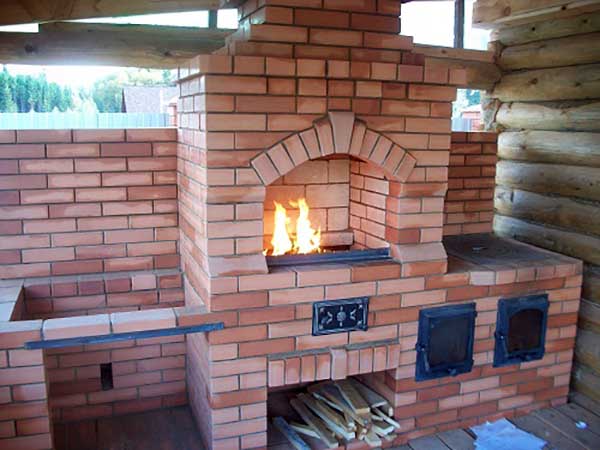

Многофункциональная садовая печь

Садовая печь, имеющая много функций, выручит в любом случае и поможет приготовить разные блюда — от барбекю до копченых изделий. Духовка, встроенная в печь, сможет испечь хлеб или пирог, тем самым позволив долгое время не выбираться с дачи в ближайший торговый центр — стоит только запастись всеми нужными продуктами, отправляясь загород.

Эта конструкция более тяжелая , так имеет встроенные элементы и дополнительные пристройки. Поэтому для ее возведения сначала нужно обязательно подумать о постройке фундамента. Его не нужно делать слишком массивным и устраивать для него глубокий котлован, но без него нельзя обойтись, если хочется, чтобы печь прослужила долгие годы и не развалилась в случае незначительного проселания почвы.

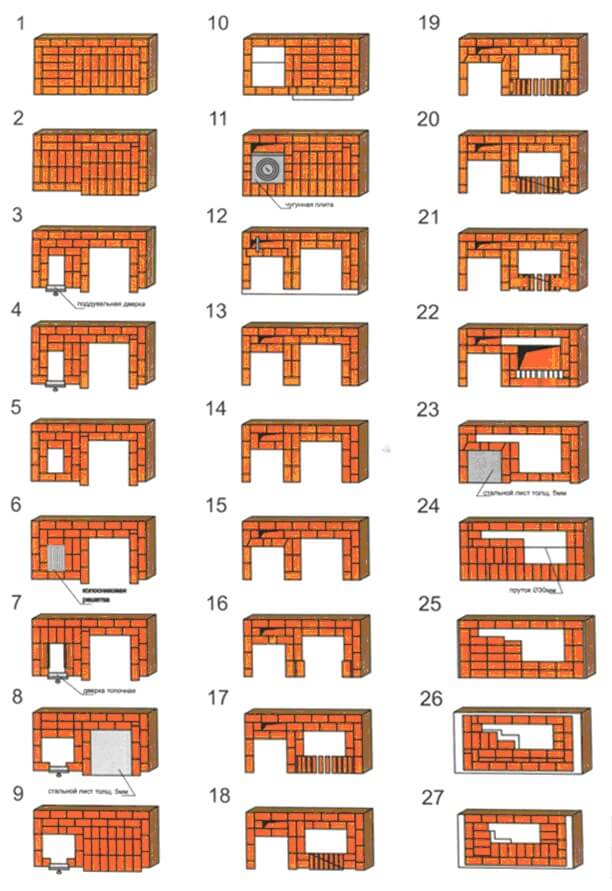

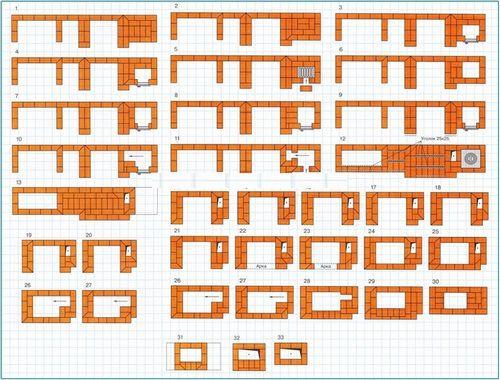

«Порядовка » садовой печи с расширенным набором функций

На схеме представлен несколько отличающийся от фото вариант , но также имеющий плиту и мангал-барбекю. На рисунке доступно показано, как выглядит каждый из рядов комплексной печи. Опираясь на предложенный чертеж и следуя рекомендациям, вполне можно выполнить работу самостоятельно.

Видео: пример кладки многофункциональной садовой печи

Печь с тандыром

Интересный вариант — печь с тандыром

В комплекс может входить уникальный элемент, который вполне заменит многие функции садовой печи — это тандыр . Не очень знакомое слово, но, скорее всего, многие видели, как пекут восточные лепешки . Но эта печь способна стать и жаровней для приготовления шашлыка, овощей или рыбы, позволяет приготовить плов или пиццу. Кроме этого, из нее можно сделать и коптильню. Для каждого блюда существуют различные приспособления, которые устанавливают на или в этой печке. Все, что приготовлено с помощью тандыра , имеет особый вкус, поэтому он отлично подойдет тем, кто любит или восточные блюда, или просто вкусную еду. Если посмотреть на эту печь в разрезе, она выглядит примерно так.

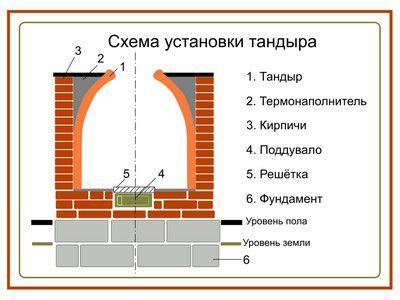

Печь с тандыром в разрезе

Тандыр можно встроить в кирпичный комплекс барбекю, который обустраивается в беседке, а можно установить отдельно. Эта печь внутри похожа на большой кувшин. Он имеет в нижней своей части поддувало и решетку — они и позволяют из дров получить угли, с помощью которых и готовятся разные блюда.

Если печь строится отдельно от комплекса, то для нее нужно подготовить неглубокий армированный цементный подиум. Когда он будет готов, можно приступать к кладке, которая достаточно сложна, так как тандыр имеет полукруглую форму, сужающуюся кверху. Именно такая конфигурация необходима для долгого удержания внутри жара.

Если вокруг него позже будут укладываться дополнительные стенки — это нужно предусмотреть, устраивая фундамент, и оставить для них место, а лучше — сделать первый ряд общим.

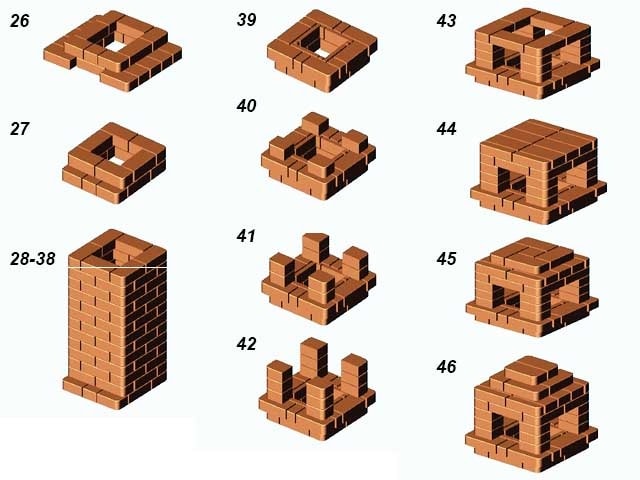

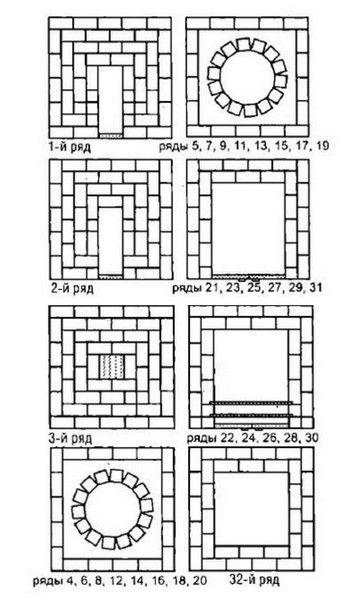

Порядовая схема печки с тандыром

Для кладки тандыра используют глиняный раствор, и начинают ее с выкладывания основы из кирпича. Если работать по представленной схеме, печь постепенно будет сужаться к верху и сходится в окружность. Чтобы все получилось, как задумано, и вывелся красивый свод, нижний слой кирпича срезается.

После завершения работы внутренняя поверхность тандыра хорошо очищается от выступившего из швов раствора.

С внешней стороны швы между кирпичами традиционно заполняют сухой перетертой глиной, а внутренняя поверхность тандыра обмазывается раствором, который состоит из вымоченной глины, смешанной с очень мелко порубленной травой. Далее печь оставляют сохнуть, после чего ее нужно аккуратно обжечь. Это делается сначала с помощью обычной бумаги, но не следует использовать газеты, так как типографская краска состоит из не совсем полезных для человеческого организма веществ. После согрева тандыра бумагой можно постепенно добавлять к ней сухие дрова.

На востоке тандыр сверху обмазывают слоем глины и украшают разными орнаментами. Если планируется выстроить печь с тандыром в ее конструкции, вокруг кувшина кладут ровные стены, а расстояние между стенками тандыра и ровными стенками утепляется с помощью смеси глины и вермикулита. Верхняя часть печи кладется так же, как обычная печь барбекю. На осеннее и зимнее время тандыр сверху обязательно закрывают, так как осадки и грязь могут навредить внутренней отделке.

Что нужно учесть при постройке и эксплуатации

После выбора любой из моделей садовых печей и принятия решения ее построить, чтобы все прошло успешно, необходимо уяснить некоторые нюансы ее возведения и ухода за ней.

Фундамент печи необходимо поднять на определенную высоту, так, чтобы строение печи не задели талые воды и не затопили сильные дожди.
Так как глиняные растворы не очень хорошо реагируют на природное воздействие (влажность, осадки, прямые солнечные лучи и т.п.), для заделки внешних швов лучше использовать цементный раствор.
Лучшим вариантом будет разместить садовую печь под крышей в закрытой беседке — такое расположение позволит использовать ее и в зимнее время, а также в любую погоду.
Беседка для садовой печи должна быть просторной, такой, чтобы в ней можно было установить стол и рассадить гостей.
На участке беседку и печь нужно расположить подальше от газопровода и линии электропередач, но поближе к водопроводу, чтобы можно было провести воду вовнутрь беседки.

Первое, что нужно сделать, задумав постройку — это найти или составить проект. От него будет зависеть, насколько удобно будет готовить любимые блюда. Поэтому , занимаясь этим важным делом, нужно продумать все нюансы функциональности будущей печки.

Понравилась статья?
Сохраните, чтобы не потерять!

Печной комплекс 3 в 1 с мини-русской печью: сделай сам

Темы на портале, где рассказывается, как построить варочную уличную печь из кирпича или мангал своими руками, традиционно вызывают повышенный интерес. Причина — популярность у загородных жителей печных комплексов, размещённых, например, в беседке. Продуманную самодельную конструкцию предлагает пользователь портала StooDent.

После строительства беседки я задумался о возведении кирпичной печи для приготовления пищи. Долго размышлял, как её сделать. Изучал информацию на FORUMHOUSE, в интернете и, наконец, определился с проектом. Это — универсальный печной комплекс 3 в 1 с варочной панелью под казан, мангалом для приготовления шашлыков и мини-русской печью для разных вкусностей.

А это пироги, которые получаются в этой печи.

Теперь расскажем, как сделать такой печной комплекс из кирпича своими руками.

Этапы строительства уличной кирпичной печи для приготовления пищи в беседке.

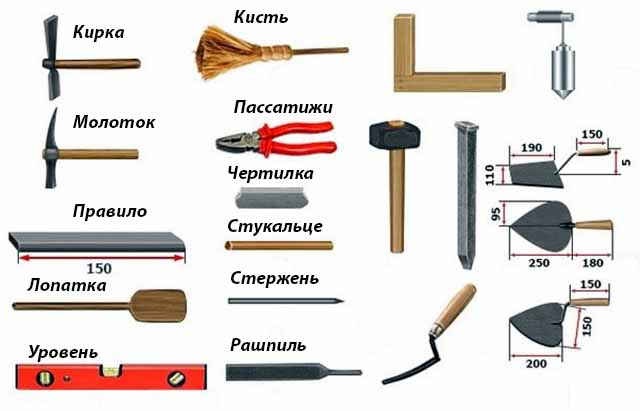

Какие материалы и инструменты нужны для изготовления печного комплекса и барбекю.
Смета на строительство мини-русской печи с варочной панелью и мангалом из кирпича.

Строительство своими руками уличного печного комбайна: поэтапное описание

StooDent, до возведения кирпичной печи, как городской житель, не имел опыта работы по кладке кирпича. Тем не менее, уличный печной комплекс удался на славу. Причины:

Тщательное обдумывание конструктива.
Разработка проекта с точной порядовкой.
Прямые руки.

Перед началом строительства пользователь расписал основные требования:

Наличие мангала и варочной поверхности для казана или сковороды.
Возможность встроить в конструкцию русскую печь-мини.
Комплекс должен поместиться в уже построенной беседке.
Сечение кирпичной трубы печи должно соответствовать особенностям кровельного пирога беседки.

Возведение печного комплекса началось со строительства фундамента.

На участке пользователя есть перепад высот. Беседка уже построена.

Поэтому, чтобы не тратить много сил и средств на возведение полноразмерной бетонной плиты, StooDent залил сваи ТИСЭ.

А сверху сделал бетонное перекрытие с двойным армированием.

На плиту уложили гидроизоляцию из рубероида, а кирпичи (первые ряды) сначала выложили «на сухую», чтобы удостовериться в правильности порядовки.

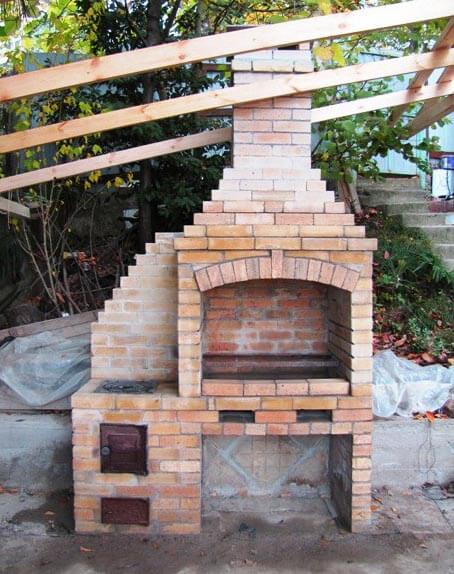

Как построить садовую печь барбекю из кирпича

Сделать на даче уличную печь – барбекю способен любой домашний мастер, умеющий работать с кирпичом. Задача данной статьи – помочь домовладельцу правильно построить садовую печку своими руками, используя готовый проект с порядовками. Для удобства приведем некоторые чертежи и примеры кладки.

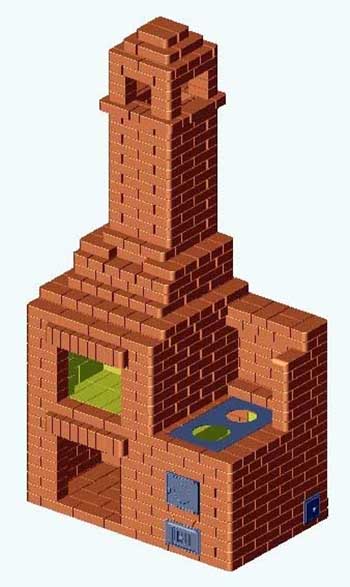

Строим комплекс барбекю с варочной плитой

Для возведения уличной печи на дачном участке предлагаем реализовать проект, изображенный на фото. Перечислим технические особенности сооружения:

2 рабочих места, способных функционировать одновременно, – мангал и варочная плита; габаритные размеры в плане – 1660 х 1020 мм, высота – 3220 мм (считая дымоход с оголовком); сбор дымовых газов от обоих топливников организован в одну трубу; конструкция максимально упрощена – вместо арочного свода топки, используемого в русской печи, предусмотрено прямое перекрытие на металлическом каркасе; под шашлычницей расположена ниша для хранения и сушки дров; дымоход оснащен закрытым оголовком из кирпича, исключающим попадание осадков внутрь газохода.

Примечание. По желанию домовладельца схему можно изменить. Например, предусмотреть вместо плиты установку казана, а мангал адаптировать под гриль. Тумбы для размещения посуды или коптильню необходимо пристраивать отдельно.

На первый взгляд конструкция универсальной печки – барбекю кажется сложной, но в действительности она довольно проста в исполнении. Сооружение лучше располагать под навесом либо внутри беседки, чтобы кладка не омывалась дождями и простояла дольше.

Перед началом строительства на веранде нужно предусмотреть площадку размером 176 х 112 см (запас 50 мм в каждую сторону от тела печи). Позаботьтесь, чтобы дымоходная труба не совпала с несущими кровельными балками, иначе крышу придется переделывать.

Справка. Существует более простое решение – сложить на улице барбекю в виде углового камина, в котором можно жарить шашлыки. Технология строительства подробно описывается здесь.

Материалы для строительства

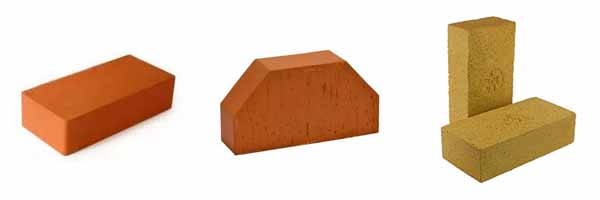

Чтобы сложить комплексную печь барбекю своими руками, показанную в разрезе на чертеже, понадобится купить следующий набор материалов:

глиняный кирпич стандартных размеров – 720 шт. (рекомендуется полнотелый); камень шамотный марки ША-8 на кладку топливников – 80 шт.;

дверца загрузочная 25 х 21 см, зольника – 25 х 14 см; прочистные дверки 13 х 13 см – 3 шт.; уголки равнополочные 40 х 4 мм, 4 шпильки с резьбой М12 и гайками (длина – 70 см) для сборки каркаса перекрытия; чугунная панель на 2 конфорки 71 х 41 см; листы базальтового картона и рубероида; арматура периодического профиля Ø 12—16 мм в закладку основания.

Примечание. Количество кирпича указано с учетом возведения дымоходной трубы и оголовка.

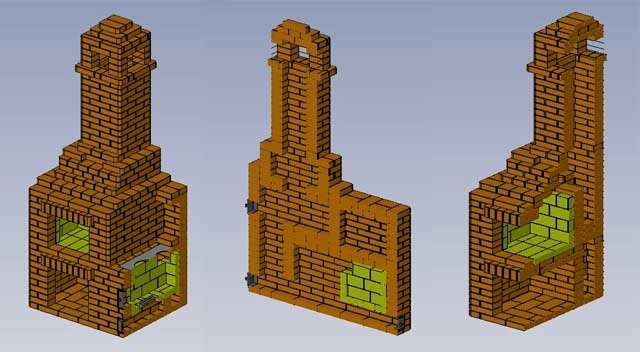

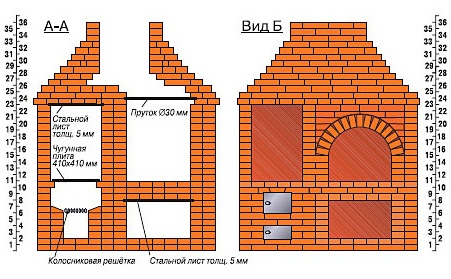

Схемы печи в разрезе

Для шамотной кладки следует приобрести специальную огнеупорную глину либо мертель. Тело печи выкладывается на глиняно-песчаном растворе с добавлением цемента М400. На устройство фундамента пойдет щебень, песок и портландцемент. Сколько понадобится стройматериалов, зависит от стабильности грунтов и глубины заложения.

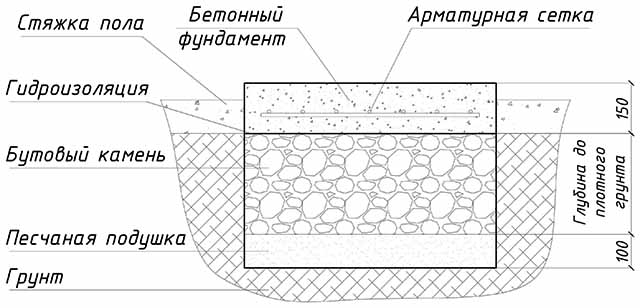

Закладываем железобетонное основание

Поскольку вес сооружения превышает 1 тонну, строить его на земле или цементной стяжке нельзя. Необходим надежный фундамент, отстоящий от основания веранды на 5—10 см. Под строительство выкапывается котлован, чья глубина зависит от залегания плотных горизонтов грунта. Как правило, она не превышает 1 м.

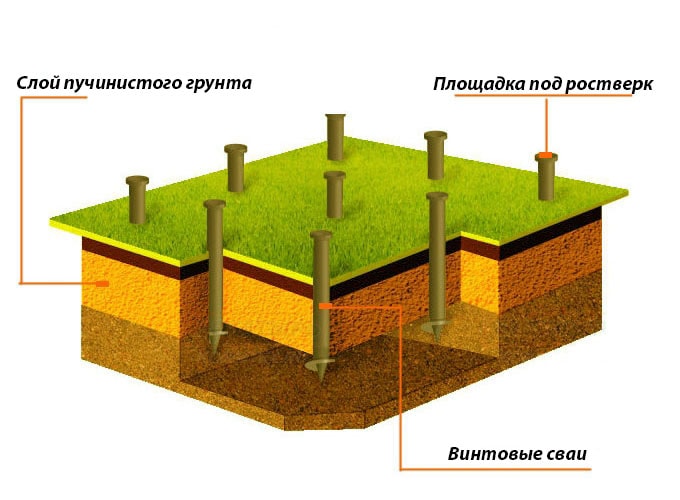

Справка. В грунтах, подверженных силам морозного пучения, нужно устраивать свайно-винтовой фундамент, связанный металлическими балками либо бетонным ростверком.

Пошагово технология закладки основания выглядит так:

Разметьте и выройте яму 1760 х 1120 мм, дно утрамбуйте виброплитой или вручную. Насыпьте подушку из песка толщиной 0,1 м и повторите уплотнение.
Заполните котлован до уровня земли бутом – обломками камней, кирпичей и другим твердым строительным мусором, исключая древесину. Пустоты залейте жижей из глины с водой, дайте ей застыть.
Изготовьте арматурную сетку, связав стержни с интервалом 10—15 см. Установите ее поверх забутовки, приподняв на 3—5 см за счет подставок, чтобы стержни оказались в толще бетона.
Смастерите самодельную опалубку из досок высотой 20 см.

Последний этап заливки – приготовление бетона марки 150 и укладка смеси в опалубку. Пропорции сыпучих материалов – 3 доли песка + 5 частей щебня на 1 меру портландцемента М400. Верхнюю плоскость монолита выведите в горизонталь по уровню и оставьте отвердевать на 4 недели. Опалубку рекомендуется убрать спустя 7—10 дней.

Под железобетонную плиту желательно поместить слой рубероида с целью гидроизоляции, как показано на схеме. Тогда монолит не будет напитываться влагой из грунта. Подробнее о закладке печных фундаментов рассказывается на видео:

Подготовка к постройке

Для начала затвердевшую бетонную плиту накройте 2 слоями рубероида, дабы обеспечить гидроизоляцию кирпичного сооружения. Соберите стандартный набор инструментов печника, изображенный на фото: мастерки, кисти, измерительные приспособления и так далее.

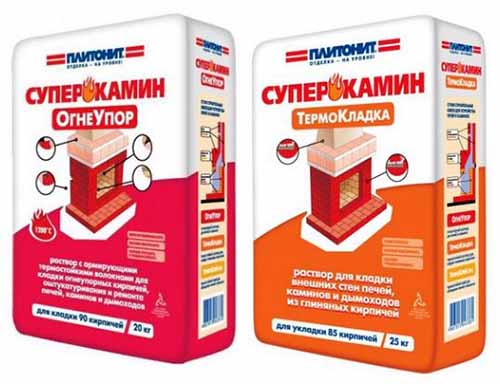

Раствор для дворовой печи – барбекю можно делать своими руками либо покупать готовую строительную смесь. В первом случае действуйте в таком порядке:

Глину, максимально очищенную от земли, замочите в корыте с водой на 1—2 суток.
Пропустите глиняный раствор сквозь сито, отделяя камешки и разминая комочки.
Просейте песок и размешайте с жидкой глиной в пропорции примерно 1 : 1.
Перед кладкой добавьте цемента в количестве 200—300 грамм на ведро.

Готовый раствор не должен сильно липнуть к мастерку, а при сдавливании рукой давать минимум трещин. Чтобы добиться лучших свойств, поэкспериментируйте с пропорциями песка и глины.

Примечание. Мертель для скрепления огнеупорных кирпичей готовится согласно указаниям на упаковке (мешке).

Инструкция по кладке

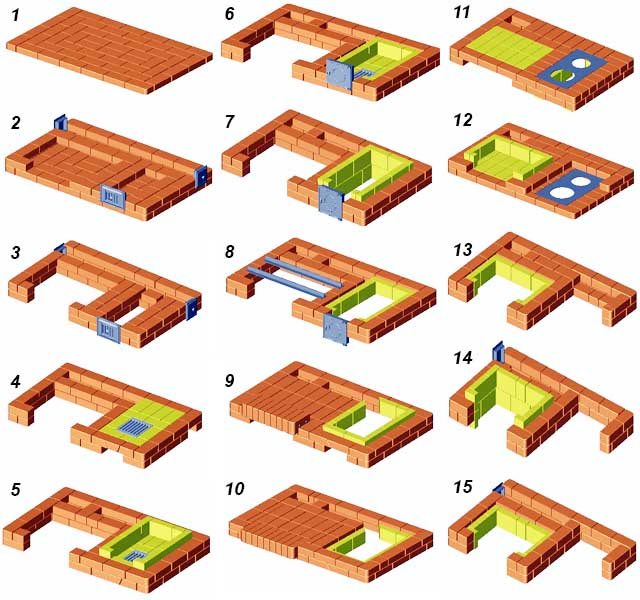

Для возведения печи – мангала из кирпича мы предлагаем воспользоваться пошаговой инструкцией, сопровождаемой фото и порядовками:

Первый ряд уложите всплошную, а на втором начинайте формировать камеру зольника и дровяную нишу. Поставьте и закрепите проволокой 3 дверки — поддувальную и 2 прочистных.
На 3-м ярусе продолжайте строить нишу и зольник. На задней стенке последнего выполняется 2 газоходных канала. Четвертый уровень перекрывает поддувальную камеру (шамотный кирпич) с проемом, куда без раствора устанавливается колосниковая решетка.
С 5-го по 8-й ряд выкладывается топливник и устанавливается загрузочная дверца плиты. На 8 уровне ставятся подпорки перекрытия ниши из стальных уголков.
Уровни 9 и 10 формируют свод ниши и подовую часть мангала из огнеупорных камней. Продолжается возведение стенок камеры сжигания плиты. На 11-м уровне топливник накрывается чугунной варочной панелью.

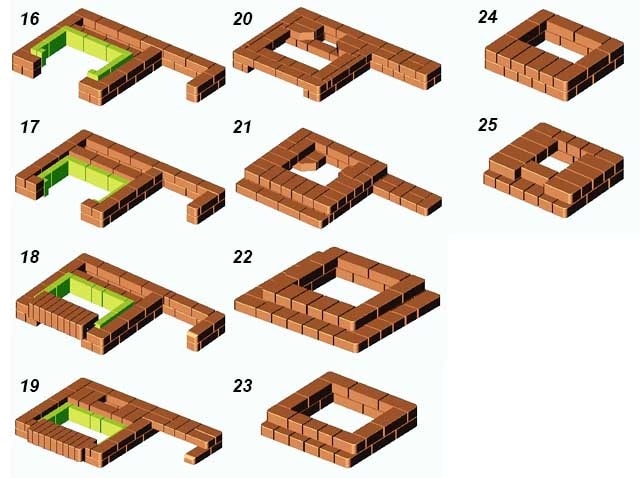

С 12 по 20-й ярус формируется 2 камеры – мангала и варочной ниши. На 14-м уровне сбоку в газоход вставляется ревизионная дверца.
Начиная с 20-го ряда, дымовые каналы обеих топливников сходятся в единый газоход. Его сечение постепенно уменьшается до размеров 250 х 250 мм (на 27-м ярусе).

Ориентируясь по примеру порядовки, выложите дымоход с закрытым сверху оголовком. Высоту трубы можно регулировать, уменьшая либо увеличивая количество одинаковых уровней с 28 по 38-й ярус. Ход кладки данной конструкции мангала – барбекю подробно рассмотрен на видео:

Совет. Если вы хотите расширить функционал сооружения, просто достраивайте дополнительные элементы по бокам печи. Кладку задней стенки можно продолжить в стороны, используя любой красный кирпич.

По окончании дайте печке просохнуть 2—4 суток в зависимости от погоды. Затем проведите пробную топку обеих камер барбекю, используя малое количество дров.

Как правильно класть печной кирпич

Чтобы успешно сложить работоспособную уличную печку, обязательно соблюдайте следующие правила кладки:

Каждый уровень сначала складывайте как конструктор, без раствора. Примерка позволит точно обрезать камни в нужных местах и подогнать друг к другу.

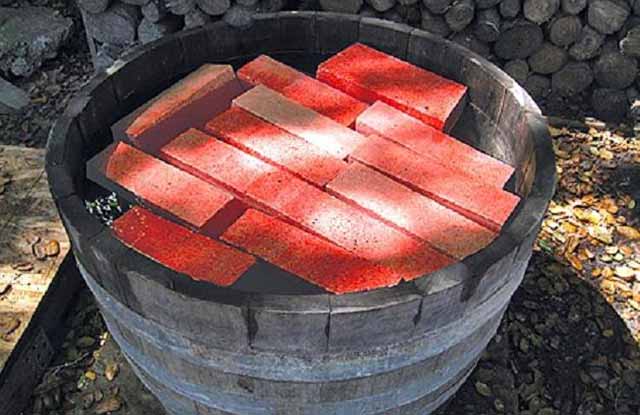

Керамический кирпич замачивается на 2—3 минуты в емкости с водой, затем укладывается на место. Огнеупорный камень только ополаскивается от пыли.
Максимальная толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит образованием трещин.

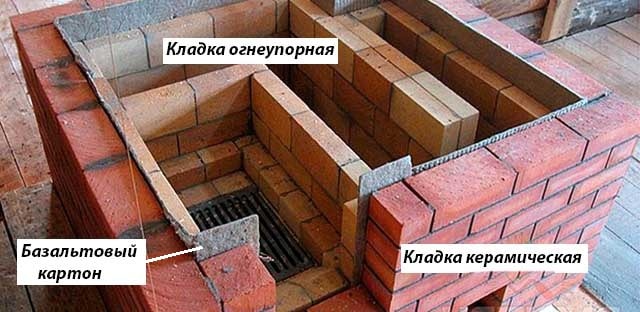

Не перевязывайте огнеупорную стенку с обычной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.
Проверяйте горизонтальность каждого яруса строительным уровнем, а вертикаль – отвесом.

Выступающий наружу раствор снимайте мастерком, а внутренние поверхности обтирайте влажной ветошью. При недостатке опыта не пытайтесь колоть камни киркой, лучше используйте болгарку с отрезным кругом по бетону.

В заключение – простейшие варианты печек

Мы намеренно предложили сразу построить серьезный комплекс садового барбекю, поскольку многофункциональная печь представляет больший интерес для пользователей. Если вам удастся сложить из кирпича подобный мангал, то пристройка тумбочек, коптильни и даже возведение камина не составит большой проблемы.

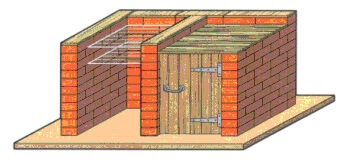

Вместо капитального сооружения можно сделать простую конструкцию, изображенную на фото. Здесь не требуется раствор, не нужен и фундамент: достаточно купить готовую сетку для барбекю и по ее размерам выложить кирпичную тумбу. Чтобы строение не рухнуло, подберите ровную твердую площадку.

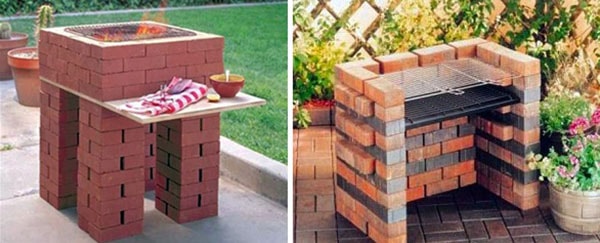

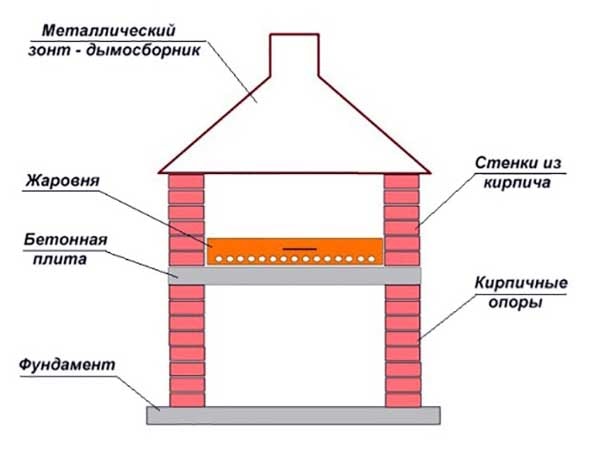

Простейший мангал с дымосборником строится в виде двух подпорных стенок на цементно-песчаном растворе. Под установку жаровни отливается железобетонная плита (или применяется готовая). Альтернативный вариант – связать кирпичные стенки каркасом из уголков. Зонт для сбора дыма выполняется из обычной кровельной стали.
