Схема горизонтального крепления ветвей дерева
Установка подпор (чаталовка) и крепление кроны у яблонь
Под деревья с плодами устанавливают подпоры из жердей (торкал) (рис. 8). Подпоры ставят для предохранения ветвей от полома и для улучшения освещения листьев и плодов. При установке подпор (чатал) надо стараться развести близкие ветви, чтобы ветви были лучше освещены и не налегали друг на друга. Тогда ветви не соприкасаются, плоды не бьются друг о друга и не осыпаются. Подпоры устанавливают сначала к ранним, а затем к поздним сортам, как только ветви начнут наклоняться под тяжестью плодов.

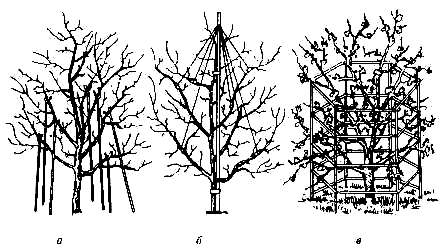

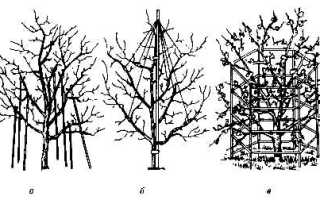

Рис. 8. Чаталовка: а — предупреждение разломов кроны чаталовкой деревянными подпорами; б — зонтичная чаталовка. Ветви подвязаны проволокой или шпагатом к жерди; в — шпалерная, или клеточная, чаталовка
Подпоры надо ставить под ветви строго вертикально, чтобы точка опоры совпадала с центром тяжести ветви.
Более совершенна зонтичная постановка подпор. Около ствола ставят центральную подпору немного выше кроны. К ней крепят все остальные подпоры, направленные вверх. Горизонтальные подпоры привязывают шпагатом к ветвям и подпорам, направленным вверх. Такая чаталовка не мешает обработке садов.
Подпоры устанавливают под деревья, когда плоды достигнут величины грецкого ореха. После съема плодов подпоры убирают на хранение, они могут служить несколько лет.
Лучшим способом крепления кроны считается центральное проволочное, которое служит ряд лет (рис. 9). Существуют и другие способы крепления: попарное крепление ветвей проволокой, подвязкой к жерди, скобами (рис. 10), а также крепление при помощи прививок (рис. 11).
Рис. 9. Центральное проволочное крепление крон: а — без проводника; б — при наличии проводника
Рис. 10. Предупреждение разломов крон: а — попарным креплением ветвей проволокой; б — подвязка к жерди; в — скобами

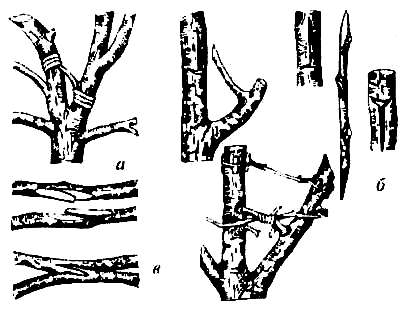

Рис. 11. Предупреждение разломов крон прививками: а — с использованием удачно расположенного на укрепляемой ветке волчка или веточки; б — с использованием черенка; в — прививка двух веточек способом аблакатировки
© 2014. Все права защищены.
Публикация материалов сайта разрешена при условии ссылки на Сельская жизнь
Плодовый сад
Страницы
Строение плодового дерева и его частей
Плодовое дерево имеет надземную и подземную части. Надземную часть составляют ствол, сучья, ветви, веточки, листья, цветки, плоды; подземная часть — это корневая система. На рис. 1 показаны составные части плодового дерева.
Корневая шейка — место перехода стеблевой части в корневую. Различают настоящую корневую шейку и условную, или ложную. Настоящая шейка имеется у растений, выращенных из семян. Она находится у самой поверхности почвы и образуется на ранней стадии развития из подсемядольного колена прорастающего семени. Ложная корневая шейка бывает у растений, размноженных вегетативным путем (стеблевыми или корневыми черенками, отводками, усами, окулировкой). Корневая шейка имеет промежуточную окраску коры между стеблем и корнем.
Ствол — центральная ось плодового дерева, от которой отходят сучья, ветви и другие части кроны.
Штамб — нижняя часть ствола, искусственно лишенная разветвлений, или, другими словами, место от корневой шейки до первого нижнего скелетного разветвления.
Крона — совокупность всех разветвлений, удерживаемых стволом.
Центральный проводник — часть ствола, на которой находятся разветвления кроны, от первого нижнего разветвления до побега продолжения.
Побег продолжения — самая верхняя часть ствола (верхушечный прирост последнего года).
Скелетные или маточные сучья — самые крупные разветвления, первыми возникшие при формировании кроны и составляющие ее основу.
Полускелетные сучья — менее крупные скелетные части дерева, возникшие на скелетных сучьях и являющиеся разветвлениями второго порядка.
Скелетные ветви — разветвления третьего порядка, находящиеся на полускелетных сучьях.
Обрастающие ветки и веточки — разветвления четвертого и пятого порядков, располагающиеся на скелетных и полускелетных ветвях. Это более мелкие образования преимущественно плодового типа, на которых размещается урожай.
Составные части плодового дерева
1 — ствол; 2 — штамб; 3 — маточные сучья; 4 — полускелетные сучья; 5 — ветка; 6 — обрастающие веточки; 7 — побег продолжения; 8 — корневая шейка; 9 — горизонтальные корни; 10 — вертикальные корни; 11 — обрастающие корни
Схема ветвления плодового дерева
Цифры указывают порядки ветвления
Высота ствола у культурной яблони достигает 5—6 м, у груши — 7—8, у черешни — 8—10 м. Деревья со штамбом свыше 120 см называют высокоштамбовыми, от 80 до 100 см — среднештамбовыми, или полуштамбовыми, от 40 до 60 см — низкоштамбовыми, или карликовыми.
Кроны по форме могут быть сжатые, шарообразные, пирамидальные, обратно пирамидальные и другие. Форма кроны зависит от условий произрастания, породно-сортовых свойств, возраста дерева, подвоя и т. д.
У каждой крупной ветви и даже самой маленькой веточки есть свое строго определенное место в кроне, свои «собственный адрес». Чтобы установить местоположение каждой ветви или веточки, нужно знать порядки ветвления (см. рис.), т, е. последовательное размещение крупных, средних и мелких ответвлений, начиная от ствола и кончая верхней частью кроны. Центральную ось плодового дерева, или ствол, называют нулевым порядком. На стволе у его основания размещаются самые крупные скелетные разветвления первого порядка (основные сучья).
От них отходят тоже крупные, но менее сильные скелетные разветвления второго порядка (полускелетные сучья). На полускелетных сучьях находятся разветвления третьего порядка (сильные скелетные ветви), на них — разветвления четвертого порядка (полускелетные ветви), на полускелетных ветвях размещаются разветвления пятого порядка (обрастающие ветки), а на них — разветвления шестого порядка (обрастающие мелкие веточки). У косточковых пород число порядков меньше, чем у семечковых; у ягодных — еще меньше. У яблони, произрастающей в средней зоне России, насчитывается до пяти-шести порядков, у вишни и сливы до четырех-пяти, у ягодных кустарников до трех-четырех порядков. В более благоприятных условиях южных районов, где продолжительность жизни растений увеличивается, число порядков больше.
Строение плодового дерева
Из каких основных частей состоит плодовое дерево?
Основных частей у строение плодового дерева две: надземная (стеблевая) и подземная (корневая). Надземная часть представлена стволом, на котором размещены многочисленные разветвления, образующие в совокупности крону. Место, от которого вверх идет надземная часть, а вниз — корневая, называют корневой шейкой (рис. 1).
Подземная часть строения плодового дерева состоит из крупных основных корней и более мелких обрастающих. На последних размещены всасывающие корешки. По положению в пространстве различают горизонтальные и вертикальные корни.
Из каких частей состоит ствол?
Рис. 1. Строение плодового дерева: а — ветвь продолжения центрального проводника; б — конкурент; в — обрастающие ветки; г — центральный проводник; д — ветвь второго порядка; е — ветвь первого порядка; ж —-ветвь третьего порядка; з — штамб; и — корневая шейка; к — горизонтальные корни; л — мочковатые корни; м — вертикальные корни.
У ствола различают три основные части: штамб — от корневой шейки до первого разветвления; центральный проводник — от первого разветвления до последнего годичного прироста и ветвь продолжения центрального проводника — прирост последнего вегетационного периода.
Какова роль штамба и каким он должен быть?
Штамб — это связующее звено между кроной и корневой системой. Он обеспечивает условия для лучшего освещения нижних ветвей и удобства для ухода за почвой под кроной. По толщине штамба определяют потенциальную продуктивность кроны. Высота штамба может быть различной. В нашей стране плодовые деревья обычно выращивают со штамбом высотой около 0,5— 0,6 м.
На приусадебных участках допустима высота до 1 м. Однако, учитывая, что штамб и развилки основных ветвей — наиболее уязвимые места (они чаще и сильнее всего повреждаются морозом и солнечными ожогами), в районах с суровым климатом штамба у плодовых деревьев практически нет (кустовидные формы) или он составляет 0,3—0,4 м.
Какова роль центрального проводника?
На центральном проводнике в определенном порядке размещены основные ветви кроны, образующие ее остов. По централь¬ному проводнику проходят основные транспортные пути, по которым вода с растворенными в ней элементами минерального питания перемещается в вертикальном направлении от корней к листьям (восходящий ток), а продукты фотосинтеза — от листьев к корням (нисходящий ток). Часто продукты фотосинтеза перемещаются вверх или в горизонтальном направлении к плодам и к верхушкам растущих побегов.
При создании различных форм крон с центральным проводником поступают поразному. В одних случаях он вообще не нужен (чашеобразные кроны, V- и U-образные пальметты) и его сразу вырезают целиком или оставляют очень коротким (улучшенные чашеобразные кроны); в других его обрезают на высоте закладки последней основной ветви или на высоте, предусмотренной системой формирования (большинство современных форм крон); в третьих центральный проводник сохраняют в течение всей жизни дерева и при гибели непременно восстанавливают (кордоны, пиллар, стройное веретено и др.).
В зависимости от формы кроны центральный проводник может быть вертикальным, размещаться под разным углом к горизонту, прямым или в разной степени зигзагообразно или дугообразно изогнутым.
Какова структура кроны?
Какими бывают кроны у плодовых деревьев?
У отдельно стоящих деревьев, когда нет помех для естественного развития, крона в зависимости от сорта, подвоя, возраста по своему вертикальному абрису может быть метловидной, пирамидальной (конусовидной), обратно-конусовидной, шаровидной, широкораскидистой и плакучей. В горизонтальной проекции такие кроны обычно бывают округлыми.
Если имеются помехи, а ими могут быть строения, рядом стоящие деревья той же или другой породы, то ветви растут в сторону оптимума факторов. Вследствие этого у таких деревьев кроны обычно сильно вытягиваются в высоту или все их ветви изгибаются в одну сторону.
Формированием можно придать кроне любую форму: шнуровидную, как у кордонов; колонновидную, как у пиллара; вертикально-плоскую, как у пальметт; горизонтально-плоскую, как у стланцев; фигурную, как у чаши, пирамиды, круговых формировок, и др. Между указанными формами существуют многочисленные переходные, различающиеся по высоте, направлению ствола и ветвей, толщине полога в горизонтальном или вертикальном направлении.
Какие ветви следует различать в кроне плодового дерева?
Основные — крупные ветви первого порядка (отходящие непосредственно от ствола), сохраняющиеся на протяжении всей или почти всей жизни дерева. Иногда на ветвях первого порядка имеются основные ветви второго порядка. Такие постоянные (основные) ветви образуют остов (скелет) кроны.
Временные ветви — более слабые, чем основные, размещаются на центральном проводнике или на основных ветвях. Спустя несколько лет естественно или при обрезке ветви заменяются новыми. У ряда современных интенсивных формировок все ветви временные. Они размещаются на центральном проводнике и (или) на коротких основных ветвях.
Обрастающие ветви — все сравнительно недолговечные, небольшие по размеру, размещены на центральном проводнике, основных и временных ветвях. На них размещаются весь листовой полог и весь урожай. По назначению обрастающие ветви условно подразделяют на вегетативные (ростовые), генеративные (плодоносные) и вегетативно-генеративною.
Ветви начинают расти из почек, крторые размещаются в пазухах листьев всех коротких и длинных побегов.
Что такое почка?
Рис. 2. Почки плодового дерева: з — верхушечная; б — боковые внутренние; в — боковые наружные; г — спящие; д — групповое размещение почек; е — вегетативная; ж — генеративная или вегетативно-генеративная; э — запасные (дополнительные).
Почка — это зачаточный побег, находящийся в состоянии относительного покоя. Зачаточный побег имеет заканчивающуюся конусом роста ось, на которой размещены зачатки листьев, цветков и новых почек. Сверху почку плотно закрывают кроющие чешуи.
Какие бывают почки у плодовых деревьев?
По расположению на ветви различают верхушечные (терминальные) почки и боковые (рис. 2). Среди боковых имеются внутренние — расположенные на той стороне ветви, которая обращена к центру кроны, и наружные — ориентированные к периферии кроны.
Наиболее развиты и наиболее активны верхушечные почки. Затем идут ближайшие к верхушке пфчки, дающие начало развитию конкурентов — побегов, по силе роста мало уступающих побегу продолжения ветви. На нижней части ветви размещены слаборазвитые почки, которые, как правило, в следующем сезоне не пробуждаются к росту. Их называют спящими. По бокам каждой основной почки на ветви имеются запасные, которые также обычно остаются спящими. Пробуждаются к росту они при гибели основной почки.
По функциональному назначению почки бывают вегетативные (листовые, ростовые), из которых развиваются розетки листьев и различной длины побеги; генеративные (цветковые, плодовые), дающие начало цветкам и плодам, и вегетативно-генеративные (смешанные), из которых развиваются и побеги с листьями, и цветки. У косточковых культур обычно бывают вегетативные и генеративные почки, у семечковых — вегетативные и вегетативно-генеративные. В литературе для краткости генеративные и вегетативно-генеративные почки обычно называют цветковыми, или плодовыми.
У семечковых культур основные почки размещены, как правило, одиночно; у косточковых — и одиночно, и группами по две-три, из которых одна-две вегетативные, остальные генеративные.
Как почки различаются по внешнему виду?
Чем отличается побег от ветви?
Побег — это прирост текущего вегетационного сезона с листьями. После опадения листьев этот же прирост уже называют ветвью.
Какие побеги бывают у плодовых культур?
Весенние, или первой волны роста, — все побеги, ежегодно образующиеся из нормально развитых почек. При этом побег, появившийся из верхушечной почки, называют побегом продолжения данной ветви, из боковых почек — боковыми, а из смешанных вегетативно-генеративных — побегами замещения (рис. 3).
Рис. 3. Вегетативные ветви: а — побег; б — однолетняя ветвь; в — ветвь продолжения; г — конкурент; д — боковые ветви; е — волчки; ж — регенеративные ветви.
Летние (ивановы) побеги появляются во вторую волну роста из верхушечных почек, сформировавшихся в этом же году. Силлептические побеги развиваются у культур со скороспелыми почками (абрикос, персик, вишня, миндаль и др.) из пазушных почек, сформировавшихся в этом же году. Они растут одновременно с продолжающимся ростом побега, на котором сформировались.
Пролептические (преждевременные) побеги также образуются из пазушных почек в год их закладки. Характерны такие побеги для пород, у которых почки не скороспелые, а пробуждаются к росту лишь вследствие несоответствия экологический условий нормальному ритму роста данных культур. Поэтому появление пролептических побегов нерегулярное, не обычное.
Регенеративные побеги появляются в местах поранений или повреждений ветвей из спящих, запасных или адвентивных почек. Начинают расти обычно позднее, чем веренние побеги. Растут не всегда вертикально.
Волчки (волчковые, жировые или водяные прбеги) — это сильные, вертикально растущие побеги с разреженном размещением почек. Появляются они на многолетних ветвях из спящих или адвентивных почек в результате старения дерева, подмерзания большого количества ветвей, сильной обрезки.
Рис. 4. Генеративные ветви: а — кольчатка с вегетативной верхушечной почкой; б — кольчатка с генеративной верхушечной почкой; в — копьецо с вегетативной верхушечной почкой, г — копьецо с генеративной верхушечной почкой; д — плодовый прутик; е, ж, з — плодовые сумки с различными побегами замещения (1 — кольчатки, 2 — копьеца, 3 — плодовый прутик, 4 — вегетативная ветвь); и — многолетняя кольчатка; к — многолетняя плодовая ветвь; л — букетная веточка; м — шпорец; н — годичные кольца; о — перетяжка у основания ветви на плодовой сумке; н — следы крепления опавших цветков и завязей (средняя часть рис.); р — следы плодоношения.
Какие ветви относят к генеративным?
Те, которые предназначены для плодоношения, даже если на них не бывает плодов. Среди генеративных ветвей различают плодовые прутики, копьеца, кольчатки (у семечковых культур), букетные веточки, шпорцы (у косточковых) (рис. 4).
Плодовый прутик — однолетняя ветвь длиной 15 — 25 см, тонкая, часто слегка изогнутая книзу. Верхушечная почка может быть и вегетативной, и генеративной. Боковые почки развиты слабее верхушечной, и, как правило, они вегетативные. Размещаются сближенно.
Копьецо — однолетняя ветвь длиной до 15 см. Отходит от ветви под прямым углом. Почки по морфологии, размещению и назначению такие же, как и у плодового прутика.
Кольчатка — коротенький годичный прирост длиной 0,2—3 см. Отходит от несущей ветви под прямым углом. Верхушечная почка может быть ростовой или цветковой. Боковые почки развиты очень слабо и могут трогаться в рост при гибели основной. Если кольчатка слабая, с вегетативной верхушечной почкой, она может ежегодно давать такие же слабые приросты и не плодоносить в течение нескольких лет. В результате образуется сложная кольчатка.
При сильном росте из верхушечной почки плодового прутика, копьеца или кольчатки образуется плодовая сумка с побегами замещения. С годами ветвление может продолжаться, в результате чего образуются сложные плодовые ветви.
Букетные веточки — коротенькие (0,5—3 см) ветви со скученным размещением почек. Боковые почки — генеративные, а верхушечные (одна-две), как правило, вегетативные.
Шпорцы — ветви длиной 1—10 см. Почки расположены сближенно. Боковые — генеративные. Верхушечная имеет конусовидную форму, заостренная, что делает шпорцы колючими.
Как определить возраст ветви?
Весной, когда начинается рост, чешуи, плотно закрывавшие почку, опадают. В местах крепления каждой из них остаются серповидные рубцы. В совокупности они образуют вокруг ветви кольцо. С годами следы от чешуи не только не исчезают, но становятся более заметными.
Это так называемое наружное годичное кольцо. По этим кольцам можно определить возраст ветви и длину прироста ее за каждый год. Годичные кольца не следует путать с перетяжками у оснований побегов замещения, развивающихся на плодовых сумках. По внешнему виду перетяжки узкие, ровные, кольцевые.
Где и как размещаются корни плодовых деревьев?
Это важно знать, чтобы не повреждать корни при обработке почвы. У семечковых культур на сильнорослых подвоях основная масса горизонтальных корней размещается в слое почвы глубиной 20—60 см, на слаборослых нередко корни подходят почти к поверхности почвы. Такие деревья имеют слабую якорность и больше нуждаются во влаге и минеральном питании. У косточковых культур основная масса горизонтальных корней размещается в слое почвы 15—40 см.
У молодых деревьев горизонтальные корни осваивают площадь в два-три раза большую, чем проекция кроны, у взрослых зона распространения корней почти такая же, как и абрис проекции кроны. Вертикальные корни уходят на глубину 2—3 м и более. Они обеспечивают растения влагой в периоды ее недостатка в верхних горизонтах почвы.
Схема горизонтального крепления ветвей дерева
А. Б. Воробьев, руководитель ПК «Возрождение»
Неотъемлемой частью любого старого парка являются старовозрастные деревья, именно своим возрастом, размерами стволов, обширными кронами придающие неповторимую атмосферу как отдельным уголкам ландшафта, так и всей музейно-парковой территории. Восприятие посетителями этой территории, где они видят различные сооружения, фонтаны, пруды и т.п., происходит в том числе в сочетании с имеющимися деревьями, без которых трудно было бы сформировать соответствующее эпохе настроение. С каждым годом этих древних растений ввиду их возраста и состояния становится всё меньше и меньше. И поэтому первостепенной задачей садовников является осуществление необходимых и доступных мероприятий по увеличению срока их жизни. Старые деревья нуждаются в постоянном контроле их состояния и уходе, который должен включать различные виды обрезки, выявление больных и усохших деревьев, лечение ран и повреждений и многое другое. Необходимым элементом этого ухода является своевременное обнаружение опасных стволов и ветвей и при необходимости установка технических систем, повышающих механическую прочность дерева или нескольких деревьев как одного объекта. Данные конструкции изготовляются в виде стяжек между стволами или ветвями и состоят из узла крепления на стволе и соединительного элемента (штанги, троса). Выбор материала или вида стяжки зависит от цели предполагаемой удерживающей системы, состояния дерева, возможных разламывающих усилий, а также от финансовых затрат.

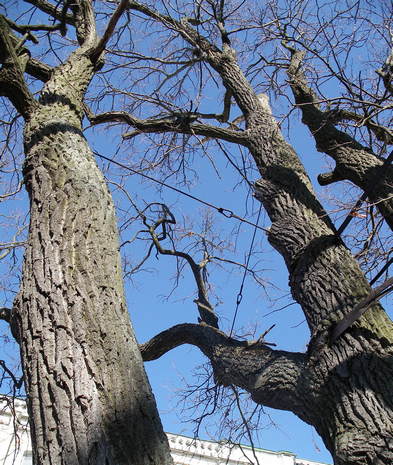

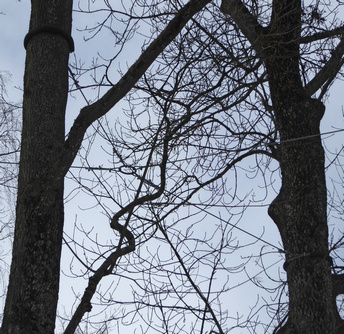

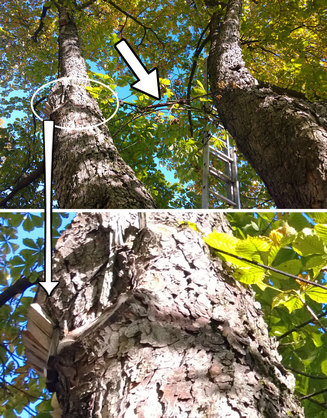

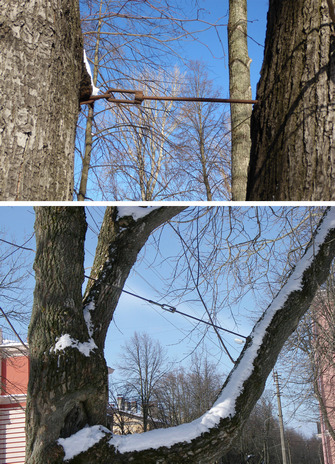

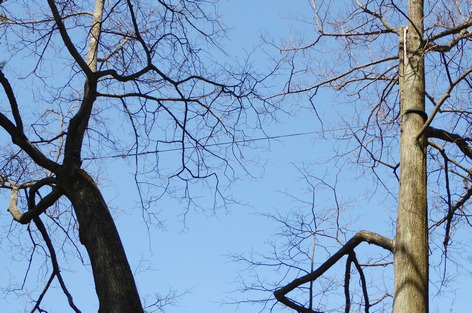

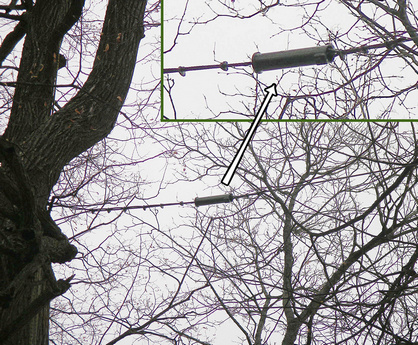

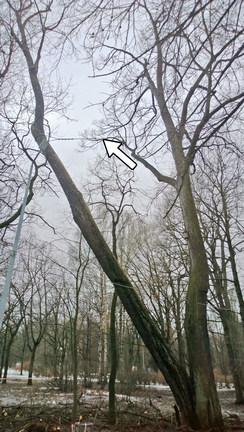

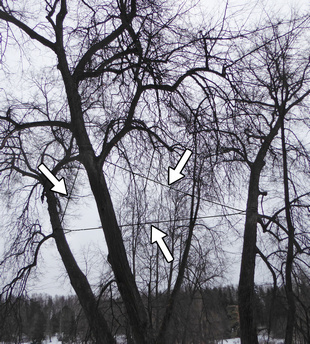

Рассмотрим вначале некоторые конструкции, устанавливаемые ещё в Советском Союзе. На фотографиях 1, 2 изображён стягивающий элемент — стальной трос.

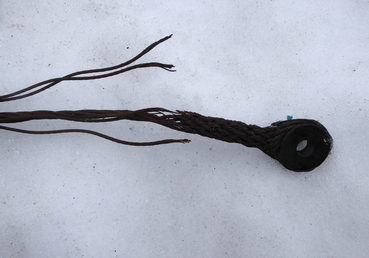

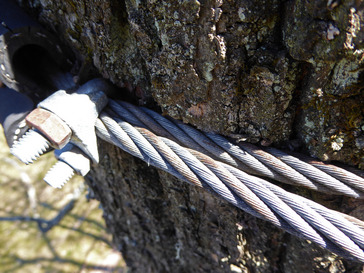

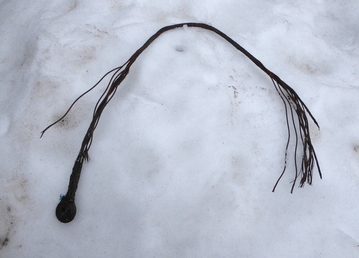

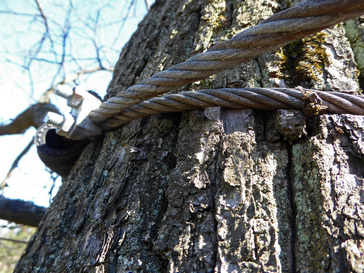

Трос снят с дерева, где удерживаемая ветвь отломилась. Конец троса был сплетён в коуш совместно со стальным кольцом. Стяжка крепилась в узле крепления болтом, вставленным в отверстие кольца. С момента установки на дерево за тросом не следили (периодическая смазка троса и проверка крепления), в связи с чем стальные жилы троса за много лет сгнили и превратились просто в труху. На фотографиях 3, 4 изображены старые простейшие конструкции, где в узле крепления под трос или под металлическую полосу подкладывались обрезки досок. Трос подтягивался с помощью талрепа (фото 3). Доски быстро сгнивали, трос ослаблялся, врезался в кору и уже не мог отвечать элементарным требованиям к стяжкам.

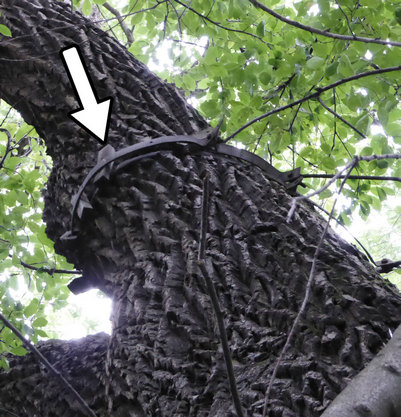

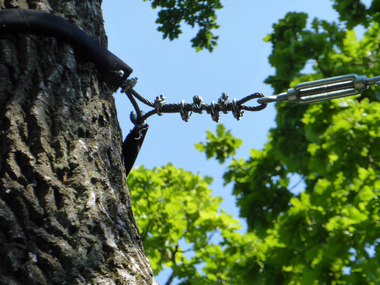

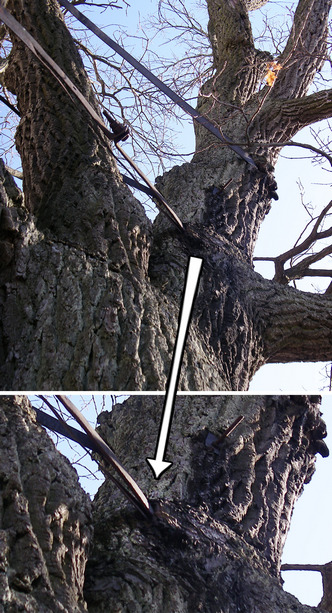

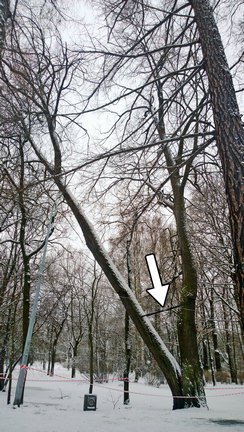

На фотографии 5 изображена конструкция из полосы металла и стального троса. Как видно, за стяжкой никак не следили: трос врос в кору. В данном варианте трос протягивался в отверстие, сделанное на концах стальной полосы, и крепился самодельными зажимами. В этом случае происходило истирание троса в отверстиях, что, конечно, было недопустимо.

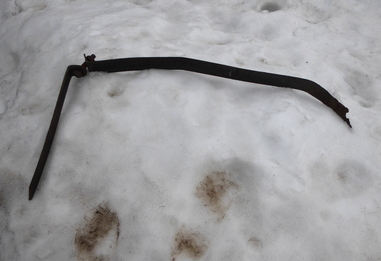

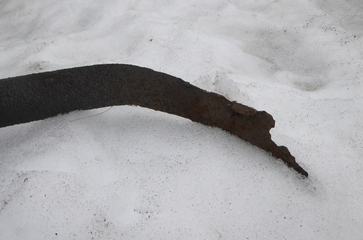

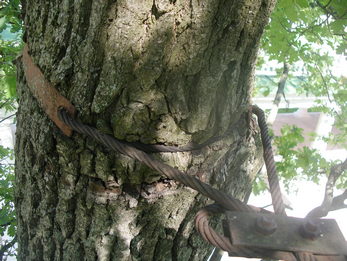

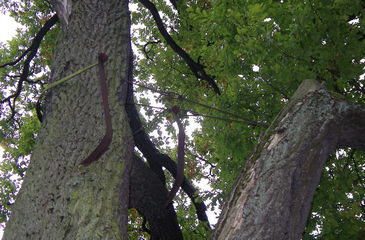

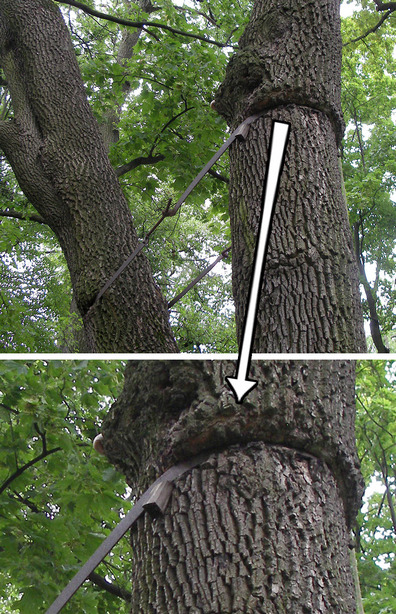

На фотографиях 6, 7, 8 изображена старая конструкция, снятая со старовозрастного дерева. Обручи и болты сильно проржавели. При снятии обруч развалился в месте с наиболее интенсивной коррозией металла. Материал, из которого изготовлялись элементы, не был покрашен. Часто подобные замкнутые конструкции устанавливались на ветви слишком близко к основному стволу (см. пример на фотографии 9).
Фактически она слабо выполняла своё предназначение, и только достаточная прочность древесины ветви не дала возможности испытать стягивающий элемент на разрыв. Уже в наше время была установлена гибкая стягивающая конструкция, в которой узел крепления на ветви был поднят для оптимального распределения усилий (фото 10). Надо отметить, что такого типа стяжки в виде замкнутой металлической полосы при правильной установке выполняли свою функцию и служили много десятилетий. При этом эти конструкции также требовали ухода, который обычно отсутствовал. В результате металл обрастал древесиной (фото 11, 12), что, конечно, никак не способствовало благоприятному существованию дерева. Однако даже в этом случае дерево приспосабливалось, и стягиваемые стволы даже через не одно десятилетие могли не иметь очевидных признаков ослабления или болезни.

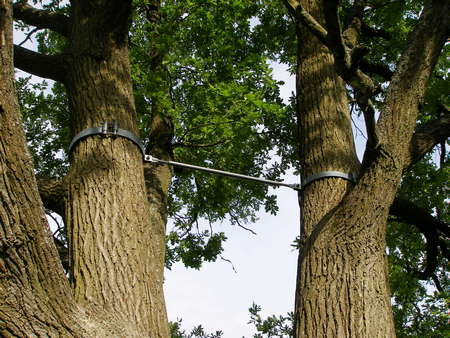

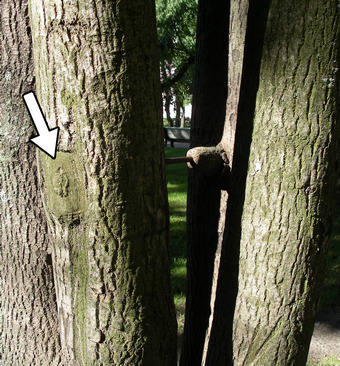

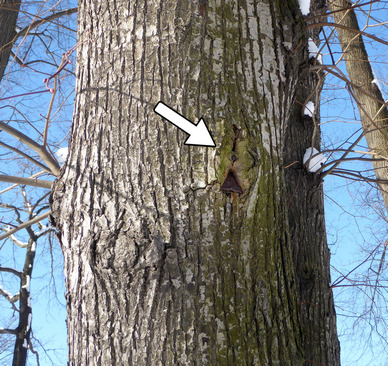

Распространённым способом стягивания стволов было применение металлических прутков (фотографии 13, 14, 15).
Для этого в каждом из стволов необходимо было просверлить отверстие, куда вставлялись стержни. С обратной стороны подкладывалась шайба и заворачивалась гайка. Усилие от возможного расхождения стволов передавалось через шайбу на гайку. При правильной установке стержневой стяжки можно избежать разламывающих вдоль волокон напряжений, а гайка со временем хорошо зарастала (фото 16, 17).
Десятилетия наблюдений за подобной конструкцией позволяет сказать, что она также может быть применена на деревьях в качестве стяжки. При этом вопреки имеющемуся мнению о большом негативном воздействии можно сказать, что она не является очевидной причиной появления стволовой гнили и усыхания ветвей. Как и любые конструкции, данный вариант стяжки требует математического расчёта и периодической проверки. В ином случае может произойти разрыв металлического прутка. Надо отметить, что установка подобной стяжки возможна далеко не везде и требует взвешенного подхода.

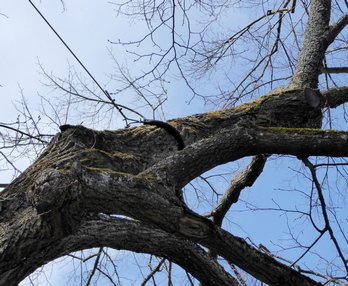

На фотографии 18 показана стяжка с тросом, пропущенным через кусок резиновой трубы. Трос огибал другую ветвь, образуя эллипс, и закреплялся одним самодельным зажимом.
В этом случае имелся большой расход троса, стяжку от сползания в узле крепления надо было прибивать к стволу или устанавливать в развилке, что не всегда было возможно. Резиновая трубка изнашивалась, а распределение возникающих напряжений на ветви было не совсем оптимальным. Одним из вариантов использования стяжки пропусканием троса через резиновую трубку является пропуск этого троса через трубку два раза, что можно сейчас видеть в некоторых парках Петербурга (фото 19, 20, 21). Не останавливаясь подробно на некоторых особенностях этого варианта, можно упомянуть главное: по сути это удавка на стволе. Стягивание ветвей осуществляется не случайно: это означает наличие проблемной ветви и, возможно, с каким-либо дефектом. Если даже стяжка поставлена без предварительного натяжения, то возможно усугубление по истечении какого-то времени деструктивных процессов и, как следствие, расхождение стволов, что влечёт за собой натяжение троса и затягивание тросовой петли вокруг ствола. Часто гибкие стяжки, устанавливаемые на старовозрастных деревьях, должны ещё нести частично поддерживающую функцию, т.е. трос должен быть натянут таким образом, чтобы небольшая часть ломающей другой ствол силы была компенсирована стяжкой. В итоге в результате различных условий эксплуатации вполне реальна ситуация, как на фотографиях 22, 23. Петля вокруг дерева сработала как удавка, затянувшись вокруг ствола и пережав проводящий слой.
Есть некоторые основные требования к стяжкам. В первую очередь конструкции не должны сильно влиять на жизнеспособность дерева. Должно быть минимальное количество элементов, которые не должны бросаться в глаза, очевидно привлекая внимания. Стяжки должны быть оптимальны по изготовлению и установке, создавая на ветвях распределённые по площади напряжения, а диаметры тросов — соответствовать возможным усилиям.

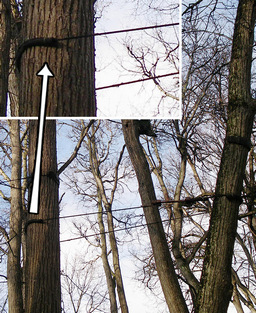

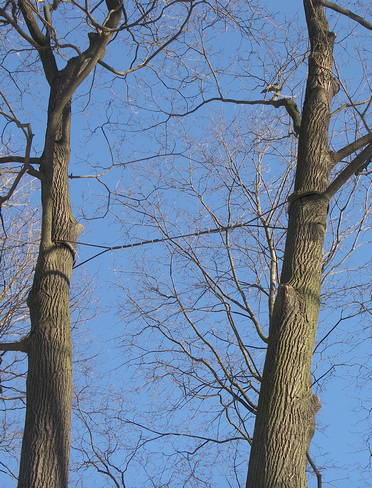

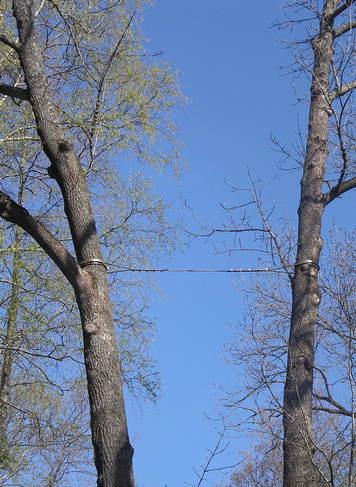

Вышеперечисленным требованиям вполне может соответствовать гибкая металлическая конструкция, изображённая на фотографиях 24, 25. Здесь трос, охватывающий ветвь, давит на неё через широкую полосу из нержавеющей стали с амортизирующей прокладкой. От сползания обруч замкнут через болтовое соединение со слабым поджатием.
Периодический уход заключается в проверке состояния троса и усилия поджатия. Бывают случаи, когда подобная стяжка устанавливается между довольно толстыми стволами, имеющими значительную амплитуду раскачивания под воздействием ветровой нагрузки. Тогда для компенсации опасных импульсных нагрузок в тросе возможно применение демпфирующего устройства для стальных тросов (фото 26).

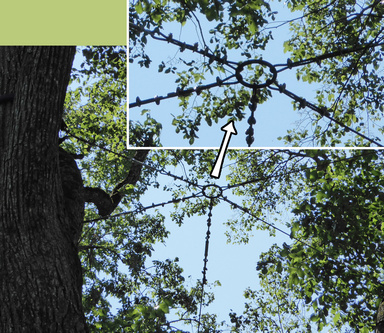

На практике встречаются случаи, когда надо обеспечить сохранность нескольких ветвей или стволов, расположенных недалеко друг от друга, например, кустовая посадка лип. В данном случае рациональнее всего применить схему установки стяжек, изображённую на фотографии 27. Эта схема предусматривает соединение последовательно всех стволов по периметру. Тогда в тросах возникают наименьшие напряжения и соответственно меньшие нагрузки на узлы крепления и сами деревья. При надломе какого-либо ствола нагрузка распределяется оптимальным образом. В части парков Петербурга сейчас можно увидеть конструкцию по так называемой схеме «через кольцо» (фото 28, 29). В районе центра куста в воздухе
располагается кольцо, от которого отходят тросы к каждому стволу. Надо отметить, что подобный вариант наихудший с точки зрения безопасной эксплуатации древостоя. Математические расчёты показывают, что в этом случае воздействие на узлы крепления и троса очень существенно возрастает по сравнению с предыдущим вариантом. Вывод из расчётов однозначно определяет, что схема стяжек с охватом по периметру имеет минимальные напряжения и более устойчива к ветровым нагрузкам с любого направления.
Кроме гибких металлических стягивающих конструкций широко применяются жёсткие металлические стягивающие конструкции. Здесь стягивающий элемент между двумя узлами крепления может быть выполнен в виде трубы (фото 30). Есть случаи, когда их использовать предпочтительнее. Это тогда, когда две половинки, разделённые трещиной, надо неподвижно зафиксировать. Применение такой схемы возможно тогда, когда трещина уже чётко разделила части дерева на две половины (фото 31) или когда трещина только наметилась (фото 32). В последнем случае применение гибких стальных элементов нежелательно, т.к. в связи с раскачиванием стволов под действием ветра в разные стороны опасно не только расхождение этих стволов, но и схождение, которое может вызвать образование внутренних разломов в районе трещины.
