Процедура кладки камина

Камин из кирпича своими руками

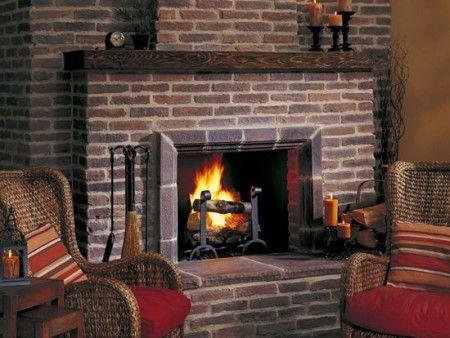

Классический дровяной камин придает дому неповторимый уют и очарование, но многие считают его слишком дорогим удовольствием, полагая, что выложить камин своими руками из кирпича – работа для профессионалов.

Камин из кирпича своими руками

На самом деле эта задача не так сложна, достаточно найти подходящий чертеж или схему-порядовку, запастись материалом, и в вашем доме появится настоящий камин с потрескивающими в нем дровами.

Выбор размеров и формы камина

Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.

Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.

  1. Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
  2. Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
  3. Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
  4. Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.

Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.

Готовые схемы-порядовки

  1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

Пошаговая схема порядовки камина из кирпича — фото

Простая схема выкладки камина из кирпича

  • красный керамический кирпич – 300 штук;
  • шамотный кирпич – 130 штук;
  • глина печная или огнеупорная кладочная смесь – пара мешков;
  • песок карьерный – 4 мешка;
  • цемент – 1 мешок;
  • металлический уголок и стальная полоса – 3 отрезка по 1 метру;
  • печная дверка для прочистки дымохода;
  • печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

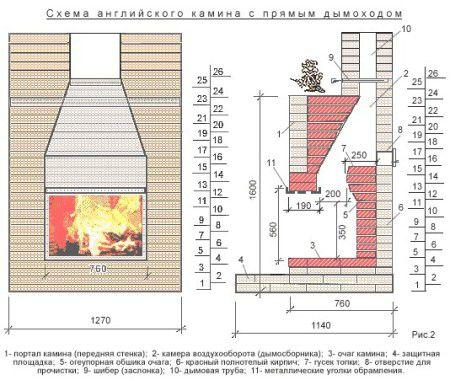

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

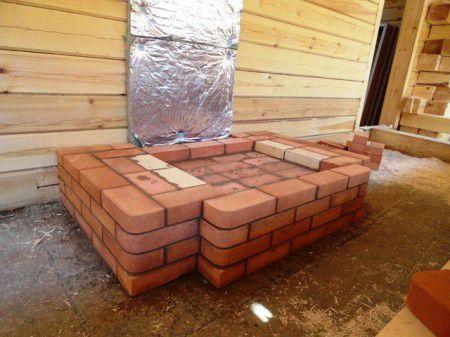

  1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
  2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

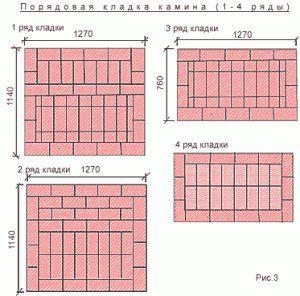

Порядовая кладка камина — первые 4 ряда

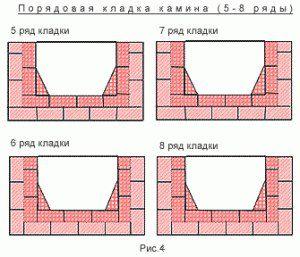

Порядовая кладка камина — 5, 6, 7, 8 ряд

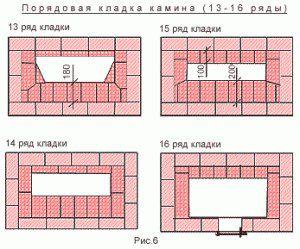

Порядовая кладка камина 13-16 ряд — фотография

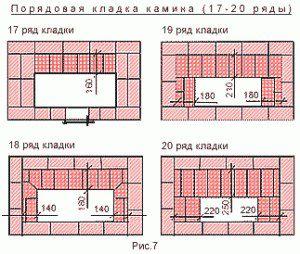

Кладка камина 17-20 ряд

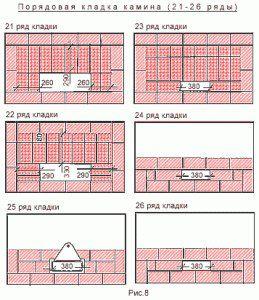

Кладка камина из кирпича 21-26 ряды

Видео — камин из кирпича своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

Как построить камин из кирпича своими руками, изучаем всю технологию процесса

Среди всех желающих устроить дома настоящий камин подавляющее большинство даже и не думает о способах реализации мечты, так как нанимать профессионалов достаточно дорого, а уверенности в собственных силах нет совсем. Такая картина складывается из-за того, что в наше сознание прочно засела мысль: печное дело только для избранных.

Не стоит лукавить, отчасти в этом есть правда. Знания, которыми обладает профессиональный печник, нельзя передать за один день, они подкрепляются опытом. Но то, что подобные работы доступны лишь некоторым, можно смело отвергнуть, если заставить себя разобраться в устройстве камина и выполнить все работы.

Принципиальное устройство камина

При всем многообразии видов каминов, функция их сводится к созданию ощущения уюта, дополнению интерьера и обогрева. Причем в отличие от настоящей печи, обогрев за счет камина производится инфракрасным излучением, которое выделяет пламя горящего топлива. В связи с этим принципиальная схема камина берет свое начало у отопительной печи и претерпевает некоторые упразднения, что превращает модель в простое устройство камина, которое можно соорудить дома своими руками.

На рисунке представлена схема углового камина, хотя пристенные варианты имеют такие же составные элементы.

  • Предтопочный лист служит защитой напольного покрытия от высоких температур и от случайного возгорания при попадании горячих угольков из топки.
  • Через зольник поступает воздух для поддержания горения. Полость зольника накапливает в себе несгоревшие остатки топлива.
  • Топливник является основным элементом, в котором происходит сгорание.
  • Для локализации и фокусировки излучения служит зеркало, оно направляет энергию в комнату.
  • Основой камина, его несущим элементом является портал. Портал удобно демонстрировать на встроенных топках, а в данном случае весь корпус является порталом.
  • Дымовой зуб в самых простых моделях отсутствует. Он предназначен для предотвращения обратной тяги.
  • Хайло служит для концентрации дыма перед тем, как произойдет конвекция. Известен еще термин «дымосборник».
  • Задвижка регулирует тягу и предотвращает потерю тепла, когда камин не горит.
  • Через дымоход выводятся продукты после сгорания топлива.

Поэтапное строительство, как формула успеха

Перед тем как сложить камин, следует выполнить ряд теоретических работ. Вообще, все работы нужно разделить на отдельные этапы. Только работая поэтапно, вы будете использовать усилия продуктивно, ведь допущенные ошибки можно будет оперативно исправить.

На первом этапе необходимо создать проект, в котором будет представлен чертеж с размерами, пошаговая инструкция кладки рядов и описание отдельных дополнительных опций (карманов, полок и т.д.).

Расчет параметров камина для данного помещения ведется на основании того, что все элементы находятся в определенной пропорции с габаритами комнаты. Неверно подобранные размеры могут стать причиной некорректной работы устройства. Чрезмерно большой камин займет много места, а маленький не сможет прогреть помещение.

Расчет габаритов

От площади комнаты зависит площадь топки, вернее, ее фасадной части. Их соотношение определяется, как 50/1 соответственно. Данный параметр является стартовым. Зная его, находим размеры каминного проема по формуле: высота/ширина = 2/3. Несложные подстановки дадут числовые значения этих параметров. Одним из важных показателей эффективности работы камина служит глубина его топки. Но в этом вопросе нельзя перестраховываться, увеличивая глубину с запасом, так как это приведет к потере тепла через дымоход. Оптимальным соотношением между высотой топки и ее глубиной является дробь 3/2.

Кирпичный камин необходимо изолировать от пола, чтобы избежать самопроизвольного возгорания. Делается это с помощью настила из термоизоляционного материала, но чаще всего в конструкции портала предусмотрен выступ – подиум.

Он отличается по габаритам портала по бокам на 30 см, а спереди на 50 см. Зеркало задней стенки устанавливается не произвольным способом, а по определенному параметру. Так, на высоте, равной 1/3 всей стены начинает формироваться выступ. Он имеет наклон 20° к отвесу. Вверху зеркало образует дымовой зуб. Габариты нужно соблюдать, чтобы объединить эти две конструкции в одну и не нарушить тягу.

Топочная камера не имеет постоянной ширины, так как вглубь она сужается. Стенки имеют поворот в 60° от своего первоначального направления. Высота дымохода напрямую зависит от места его выхода из кровли крыши. В непосредственной близости от конька он должен быть поднят на 0,5 м. При удалении дымоход возводится так, чтобы линия, соединяющая конек с краем трубы, образовывала угол 10° с горизонталью. На площадь канала дымохода тоже есть свое правило. Она должна быть в 15 раз меньше площади топливника.

Существуют уже разработанные проекты со всеми вычислениями. Чтобы ими воспользоваться, нужно подобрать значение площади и получить результаты.

Строительство фундамента

Камин из кирпича, даже в самом простом исполнении, имеет огромную массу, которую не выдержит никакой пол в доме. Поэтому для начала придется подготовить фундамент.

  • Часть пола демонтируется, чтобы вырыть котлован. Его глубина зависит от массы камина и в среднем составляет 0,5 м.
  • Используются все приемы по заливке фундамента для кирпичных построек. Дно котлована можно выстелить щебнем и песком, позаботившись о гидроизоляционной подушке.
  • Наливается фундамент цементным раствором до уровня пола. Строгих правил на использование армирующих элементов нет, но каждый понимает, что при постройке камина весь фундамент можно разделить на 2-3 части и перестелить, например, армирующую сетку.
  • При необходимости используются опалубки. Готовая конструкция должна основательно застыть, поэтому не спешите с продолжением работ, а займитесь приготовлением глиняного раствора, который пригодится при кладке самого камина.

Приготовление раствора

Подготовить раствор для кладки довольно сложно. Если нет под рукой специальных приборов, чтобы определить жирность глины, то помогут мудрые советы профессионалов.

Но при отсутствии опыта и эти советы могут привести к ошибке, тогда в кладке появятся трещины, через которые дым станет прорываться в помещение, и придется демонтировать конструкцию. Гораздо проще воспользоваться готовыми составами. Прочность сложенного камина при этом только увеличится.

Однако в качестве информации познакомим с этапами приготовления хорошего раствора:

  • Чтобы правильно выбрать глину, нужно представленные экземпляры пропитать водой. Для этого катается шарик и помещается в резервуар. После нескольких часов следует сдавить шарик в руке, превращая его в лепешку. Если по краям стали образовываться рваные трещины, значит, глине недостаточно жирная.
  • Подходящую по жирности глину замачивают на 2-3 дня в воде. Это поможет потом ее измельчить с помощью сетки. В печном растворе недопустимо появление крупных комков.
  • Смешивая глину, песок и воду, получаем раствор для кладки. Однако его необходимо еще проверить на консистенцию. Слой раствора сдвигается в горизонтальном направлении. Если наблюдаются разрывы в глиняной массе, значит, нужно добавить еще воды. Если след от мастерка сразу же заплывает, то воды, наоборот, много. Нетрудно догадаться, что в нормальной консистенции борозда от мастерка остается достаточно продолжительное время.

Пример простой кладки

Приведем самый простой пример, показывающий, как осуществляется кладка камина своими руками. Необходимо отметить, что существует более функциональная порядовка камина, но она доступна при желании на специализированных ресурсах, поэтому мы выбрали простую схему, чтобы показать принцип работы с проектом.

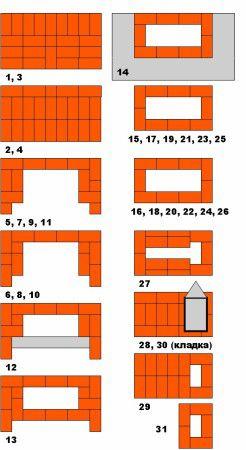

Чтобы построить камин своими руками, проведем анализ рисунка в проекте, который называется «порядовая кладка». Задача на внимательность заключается в том, чтобы найти отличия между 1, 3 и 2, 4 рядами. Эти ряды необходимо выкладывать сплошными, но так как между кирпичами должна осуществляться перевязка, то расположение кирпичей необходимо чередовать.

С 5 по 11 ряды формируют топку. Отличие опять объясняется перевязкой. Класть кирпичи нужно так, чтобы швы в двух соседних рядах не совпадали. Ряд 12 дополнен перемычкой, так как далее предстоит выполнить перекрытие и потребуется надежная опора. Если сделать перекрытие из плиты керамогранита, то одновременно получим и каминную полку, на которой удобно разместятся небольшие нужные предметы.

Обратите внимание на то, что в данной модели нет дымового зуба, поэтому такие камины из кирпича строятся крайне редко даже начинающими мастерами. Отсутствие дымового зуба несколько компенсируется большим дымосборником. Он занимает 11 рядов (с 15 по 26). Чтобы качественно выложить дымоход, проверяйте вертикальный уровень стенок по отвесу.

В 27 ряду кирпичи придется распилить болгаркой пополам, чтобы сделать выступ внутрь канала. Этот выступ позволяет сложить перекрытие и установить шиберную заслонку. Дальше построенный дымоход должен соответствовать высоте, которая указана в расчетах.

После того как удалось собрать по указанной схеме конструкцию, интрига будет сохраняться еще около двух недель, так как необходимо дождаться, пока раствор не засохнет по всей глубине. Но даже после такой паузы нельзя сразу закладывать много дров. Следует протопить камин постепенно, малыми порциями топлива. Тогда остаточная вода по всему объему испарится и камин будет готов к настоящей работе.

Камин из кирпича своими руками: конструкция, технология строительства, советы эксперта

Даже несмотря на распространенность и доступность металлических, чугунных топок, классические кирпичные камины все еще востребованы и популярны. Однако камин из кирпича по своей изначальной конструкции требует гораздо больше внимания, чем любой другой. Для этого понадобится не только специализированный материал, но и человек, который умет работать с этим материалом и понимает все тонкости дела.

По некоторым причинам, большая часть людей, владельцев загородного жилья, отдает предпочтение массивным строениям, они способны притягивать на себя внимание, дает превосходное настроение и в принципе по дизайну отлично сочетаются, даже с самыми удивительными оформлениями стиля. Кладка достаточно ответственное мероприятие, это серьезный технологический процесс, следить за которым требуется обязательно. Ведь никакие ошибки в принципе не допустимы, все должно быть согласно правилам, ведь в этом залог не только надежной, правильной работы и долговечности, но и залог вашего здоровья.

Конструкция каминной топки

Конструкция и размеры вашего камина из кирпича определяют не только отопительные способности вашего агрегата, но и его долговечность. От того, какая кладка каминов производится и зависит его теплоотдача, а также потребление топлива. Тут даже акцент не нужно делать, на дровяной, угольный, принцип определения проекта камина из кирпича с порядовкой решает сам собой все. К примеру, открытый топочный канал или закрытый, все эти нюансы достаточно важные, и зачастую многие новички даже не догадываются обо всех моментах. Поэтому кладка вашего камина своими руками, выполняться должна специалистами, с экономить удается только тем, кто имеет опыт в подобных делах. Ведь новички всегда допускают ошибок, исправлять которые бывает очень сложно, а главное финансово накладно. Нужно понимать принцип расшивки, какой материал использовать и еще очень много всевозможных нюансов.

Кирпич для кладки камина

Кирпичный камин во многом будет отличаться в зависимости от выбранного материала, имейте виду, что существует два главных типа материала, отличающихся по свойствам и характеристикам:

  • Шамотный.
  • Керамический.

Принцип один и тот же, однако, с учетом возлагаемых нагрузок особенно при отоплении, устойчивости и надежность может серьезно варьироваться. Керамический кирпич традиционный, однако, допускается его использовать только с учетом хорошего обжига. В зависимости от классификации обжига, из такого кирпича, камин может быть выложен полностью, без вставок шамотного материала для топки.

К примеру, та сторона, на которой виднеется больше темного оттенка и обладает гладкой поверхностью, предназначена для укладки ближе к огню. Однако если в некоторых характеристиках вы не уверены, лучше уложить в проблемные места шамотный кирпич. Но, помните, что две эти разновидности кирпичей, по природе обладают разными температурными коэффициентами. Виду этого их категорически запрещается «перевязывать». Особое внимание уделяйте «рубке» кирпичей, учитывайте, что если нужно половинка, то она считается за полноценный кирпич.

Чтобы не ошибиться, лучше использовать схему кладки камина, да и вообще камины для дома, которые предназначены для постоянного использования, лучше доверять возводить профессионалам. Помимо того, какой материал использовать, камины из кирпича в доме могут иметь некоторые особенности, в том числе по части применения раствора.

Раствор для кладки камина

Выложить камин не просто, важно использовать качественные смеси и правильно развести консистенцию. Проще всего приобрести уже готовы смеси, как правило, их продают в мешках по 20-30 кг. Они лучше тем, что уже расфасованы согласно классификации и норм. Кстати, помимо состава обращайте внимание на технические параметры, то есть на уровень термостойкости. Ведь помните, что камины в принципе используются чаще, поэтому топка должна обладать отличными термическими показателями.
Можно сделать раствор собственноручно, однако для этого понадобится песок, лучше всего мытый, чистый, просеянный с диаметром в 0,2-1,8 мм. Также лучше использовать глину только жирную. Подобрать консистенцию сложно, при достаточно сильном избытке глиняной смеси, он станет растрескиваться либо течь. А вот, наоборот, когда не достаточно глины, не будет прочности.

Глину стоит подбирать лучше чистую, в которой минимальное содержание примесей. Наиболее оптимальным вариантом считается, так называемая синяя глина, но можно использовать и классическую красную. Помните, что пропорции должны совпадать со следующими: 1/1 или 1/3.
Однако точное соотношение подбирается уже непосредственно на месте, можно сказать на глаз. Для контроля можно воспользоваться народным способом, итак, на кирпич кладется раствор в 5 см. сверху кладем еще один кирпич. Принцип в том, если после пяти минут, взяв верхний кирпич, нижний не отвалится, значит, раствор подходящий.
Помните, что строительство потерпит избыток глины, но вот её недостаток, точно скажется на прочностных характеристиках сооружения. Но, конечно, же, для простого строительства, настолько сильно заморачиваться с этим не нужно, лучше купить уже готовую смесь.

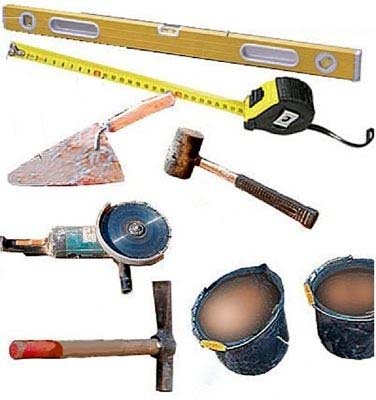

Какие инструменты понадобятся?

Устройства вашего камина из кирпича просто невозможно представить без использования и применения инструмента. Сложившие свой камин из кирпича своими руками прекрасно знают насколько важно обзавестись заранее всем необходимым инструментарием и на что особенно обратить внимание. Итак, помните, что нужно иметь под рукой:

  • Рулетки, уровни, отвесы, шнурки, угольники и тому подобное.
  • Мастерки.
  • Молотки (обычные и резиновые).
  • Расшивки, в зависимости от профиля.
  • Болгарка, шлив машина с алмазным кругом.
  • Абразив, чтобы подравнять и отшлифовать обрезанный кусок.
  • Ведра, дрель, специальная миксерная насадка, корыта, сита, лопаты.
  • Емкости для замачивания.

Технология кладочных работ при возведении кирпичного камина

Камин своими руками построить из кирпича на первый взгляд достаточно сложно, однако, виду появления интернета, все начало складываться намного проще, масса интернет ресурсов, где преподают мастер классы, появилось большое количество схем и чертежей, которые значительно облегчают работу.
Расчет порядка работы будем проводить уже с учетом того, что все основание, то есть фундамент готов. Итак:

  1. Схема вашего камина из кирпича готова, можно начинать работу. Но, для начала выровняем бетонное покрытие. Для этого можно использовать даже любое полимерное покрытие.
  2. Устанавливаем специальный огнестойкий экран, в том случае, если примыкающая непосредственно к камину стену, имеет покрытие из горючих материалов.
  3. Подготавливаем раствор. Помните, что при изготовлении смеси, лучше заранее позаботится о замощении глины.
  4. Кстати, далее следует поместить кирпич в воду, как правило, достаточно поместить его в воду на 30 секунд перед непосредственной кладкой. Некоторые проекты каминов это подразумевают, учитывая несущие характеристики, питающий влагу материал повысит надежность. Кроме того, намоченный кирпич играет и важную роль, в том числи в том, что позволяет еще некоторое время переставлять сам кирпич. Учитывая, что раствор сохнет быстро, кирпич просто не успел бы «прилипнуть», если бы не был замочен.
  5. Следующий этап подразумевает раскладку первого ряда, в некоторых случаях лучше делать общий пол. Следим за горизонтальностью и уровнем.
  6. Далее следуем порядовки, возводим ряд за рядом. Кстати, своеобразный лайфхак, если камин по площади большой, лучше натянуть шнур, он поможет не сбиться «с курса» и постоянно поддерживать один и тот же уровень.
  7. В дальнейшем укладываются ряды согласно правилам и проекта.

  • Не стоит укладывать на одну смену более 7 рядов.
  • Не допускайте, чтобы вертикальные швы располагались друг над другом. Поэтому «перевязка» должна обязательно быть учтена еще на момент составления схемы.
  • Излишки всегда нужно удалять.
  • Кстати, не забывайте проводить «расшивку», то есть проделывать небольшое отверстие (не сквозное) в укладываемых рядах.

Технология строительства дымохода

Кладку дымохода позволяется производить на тот же раствор, конструкция в принципе требует тех же огнеупорных свойств. Единственное, участок, размещающийся над кровлей предпочтительней «садить» на цемент. Еще на момент укладки рекомендуется внутренние стенки затирать и выравнивать, чтобы не было завихрений и обратной тяги, да и забиваться канал будет намного реже. Также не забывайте, что обязательно нужно между кладкой камина и дымохода, установить заслонку.

Есть некоторые нюансы в строительстве в местах прохода, помните, что если не предусматриваете теплоизоляции, то обязательно нужно делать «расшивку», чтобы отделить горячий воздух от воспламеняемых материалов. Но, лучше, конечно, проделать надежную изоляцию, используйте классическую вату и «оцинковку». Сделайте специальный фартук, который закроет щели между кирпичом и покрытием крыши. Не прогадайте с размерами, важно чтобы дымоход отвечал классическим нормам и имел надежную и правильную работу.

В заключение сегодняшней статьи, хотелось бы сказать, что очень важно уделять внимание каждой мелочи, которая в итоге может стать непоправимым источником неприятностей, для всей отопительной системы.

Кладка камина своими руками — делаем правильно

В продаже можно встретить огромное количество предложений относительно небольших, легко устанавливаемых чугунных и стальных каминных конструкций, но многие владельцы загородных домовладений предпочитают обустраивать традиционные очаги из кирпича и иногда из камня. Их возведение занимает немало времени и труда. Несмотря на это жильцы частных домов вместо массовых заводских изделий отдают предпочтение давно известным массивным очагам ручного изготовления, например, таким, как на фото. Зачастую выполняется кладка камина своими руками, без привлечения опытных специалистов.

Одних хозяев привлекает их оригинальный дизайн, других — основательность и надежность отопительной конструкции, а третьих то, что обожженные кирпичи в отличие от остывающего быстро металла способны сохранять тепло еще длительное время после того, как огонь в печи погаснет.

Кладка камина является серьезным рабочим процессом, поскольку ошибки при создании таких очагов обходятся весьма дорого, вплоть до их разрушения.

Чертежи каминов и схемы порядовок

Камин, как и любое другое сооружение, необходимо строить в полном соответствии с предварительно продуманным и тщательно начерченным проектным решением (детальнее: «Популярные проекты каминов из кирпича — выбираем под себя»). Этого правила придерживаются даже высококвалифицированные печники, которые сложили не один десяток каминных конструкций.

Необходимо прежде, как класть камин, иметь в своем распоряжении его вид сбоку и спереди и подробную порядовку кладки кирпичей, которая является последовательным комплектом планов всех рядов, начиная от самого нижнего и заканчивая верхним. Схема должна включать изображение каждого из кирпичей, как целых, так и половинок, а также чугунных изделий и других элементов и тогда работа будет завершена быстро и без ошибок.

Подробный чертеж не обязательно заказывать у специалистов или разрабатывать самостоятельно, можно воспользоваться уже готовыми аналогичными схемами разных моделей каминов. Порядовки нет необходимости тщательно изображать на ватмане, их будет проще нарисовать на листочке бумаги в клеточку, приняв две клетки за один кирпич.

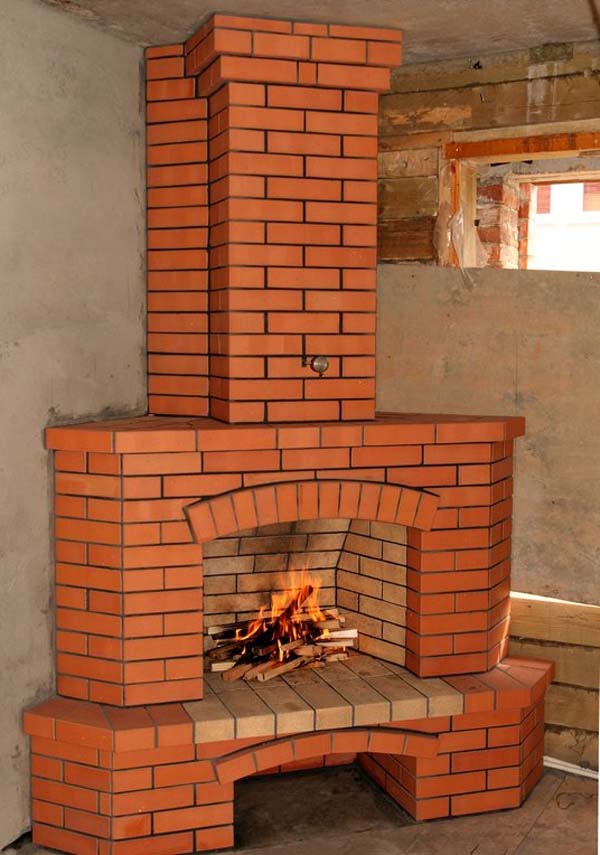

В качестве примера в статье приведен порядок обустройства углового камина для дачного дома. Схема такой конструкции не отличается сложностью: топка без поддувала, ширина которой составляет два кирпича, причем дрова в ней нужно класть на решетку. Проем со стороны фасада перекрывают арочной перемычкой, а полку зуба располагают на ряд выше. Читайте также: «Устройство камина своими руками в доме».

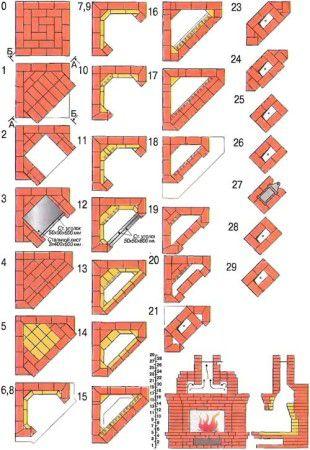

Схема порядовки углового камина имеет 18 планов, причем три верхних ряда – это нижний участок дымоотвода. Благодаря чертежам можно подсчитать количество кирпичей и других строительных материалов.

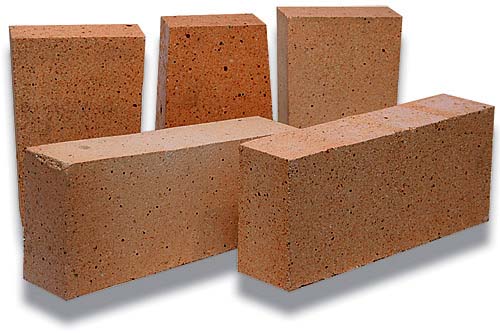

Выбор кирпичей для кладки камина

Традиционно для печей используют полнотелый керамический кирпич. Если изделия хорошо обожжены, тогда камин из них можно выложить полностью (прочитайте: «Как выложить камин своими руками — секреты и советы»). Когда один из ложков кирпича подвергся процессу обжига сильнее, то сторону с более гладкой поверхностью и темным цветом обращают к огню. Если качество керамических изделий вызывает сомнения, для надежности стенки, под и верхнюю часть топки выкладывают из шамотного огнеупорного кирпича, который способен выдержать высокие температуры.

При создании камина не следует забывать, что керамические и шамотные изделия имеют разные коэффициенты термического расширения. Чтобы избежать появления трещин в кладке камина, их не следует перевязывать между собой. Кирпичи можно распиливать при помощи отрезного диска, установленного на угловую шлифмашину или на машинку для резки тротуарных плиток. Рез получается идеальным, а отходов практически нет. Читайте также: «Камины: размеры и чертежи».

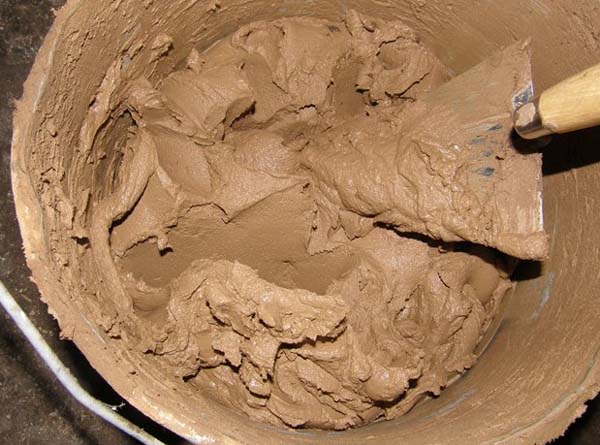

Раствор для кладки очага из кирпичей

Приготовить глиняно-песчаный раствор для кладки можно самостоятельно, используя:

  • жирную глину;
  • просеянный и вымытый песок, имеющий фракцию 0,2-1,5 миллиметра.

Оптимальный раствор еще нужно подобрать, поскольку при избыточном количестве глины он будет слишком жидким и в дальнейшем начнет растрескиваться. В том случае, когда ее не хватает – смесь для кладки обладает недостаточной пластичностью и малой прочностью.

По возможности выбор следует остановить на чистой глине, в которой содержится минимальное количество песка. Ее выдерживают под открытым небом продолжительное время. Идеальным выбором считается синяя глина, но и красная прекрасно подойдет для кладочного раствора. Прежде, чем приготовить смесь, ее следует замочить на несколько дней и процедить через сито, одновременно удаляя попавшие камешки. Читайте также: «Какой раствор для кладки печи из кирпича лучше – варианты, преимущества и недостатки».

Глину, в зависимости от ее жирности, смешивают с песком в определенной пропорции, которая может составлять от 1:1 до 1:3. Более точное соотношение компонентов определяют в процессе приготовления смеси, руководствуясь часто используемыми методами контроля. Один из них заключается в том, что на кирпич кладут слой раствора, толщина которого не превышает 5 сантиметров, а сверху кладут и прижимают еще один.

Через две минуты верхний кирпич приподнимают и, если нижний продолжает держаться, то это означает, что раствор качественный и его можно использовать для кладки камина.
Если выполняется кладка камина своими руками, необходимо помнить, что менее опасен избыток глины, а не ее недостаток.

Существует еще один вариант, как можно иметь в своем распоряжении качественную глинопесчаную смесь – это приобрести ее на том же заводе, где покупался обожженный кирпич. Сырец нетрудно размочить, а сходство в составе между ним и кирпичами обеспечит прочность кладки.

Инструменты для кладки камина своими руками

Для создания камина требуются:

  • измерительные инструменты – угольник, складной метр, рулетка, отвес, строительный уровень, шнур;
  • карандаш;
  • мастерок (кельма) и молоток каменщика;
  • расшивка — форма ее зависит от шва, который нужно получить;
  • болгарка с алмазным отрезным кругом для работы с керамикой;
  • абразивный круг или брусок;
  • инструменты для приготовления кладочного раствора – дрель с насадкой-миксером, емкость. Если смесь готовится самостоятельно, тогда еще нужны будут ведра, сито, корыто, лопаты;
  • емкость для замачивания кирпичей в воде.

Некоторые печники пользуются порядовкой, представляющей собой ровный брус, в котором сделаны пропилы для шнура, расположенные кратно кирпичным рядам. Чтобы установить ее, немного придется повозиться, но затраченное время можно скомпенсировать потом, в процессе укладки. Порядовок нужно минимум две, а лучше, чтобы их количество равнялось числу наружных углов.

Технология кладки кирпичного камина

Устройство дымохода

Для строительства дымохода используется тот же глиняно-песчаный раствор, что и для кладки кирпичей за исключением участка над кровлей, для него берут цементную смесь. Для улучшения тяги внутреннюю поверхность затирают и выравнивают. Необходимо помнить об установке шибер — заслонки. В месте прокладки дымохода сквозь деревянное перекрытие создают утолщение, получившее название «распушка».

На крыше для защиты кровли от проникновения осадков выполняют еще одно утолщение, называемое «выдра». Под ней из оцинкованной стали или кровельной гидроизоляционной ленты монтируют воротник (фартук), который закрывает щель между покрытием кровли и кирпичной кладкой.

Выбор материала для изготовления фартука под утолщением-выдрой зависит от вида кровельного материала. Используют либо оцинкованную сталь с полимерным или обычным покрытием, либо металлизированные гибкие ленты.

Когда выполняется обустройство дымохода, следует уделять особое внимание противопожарным мероприятиям в части его прохода через кровлю и деревянное перекрытие.

Из информации, приведенной в статье ясно, что строительство камина относится к довольно сложным мероприятиям. Данный вид работ требует предварительной подготовки, определенных технических знаний и аккуратного исполнения. Если нет уверенности в собственных силах, строительство кирпичного камина желательно поручить опытному печнику.
