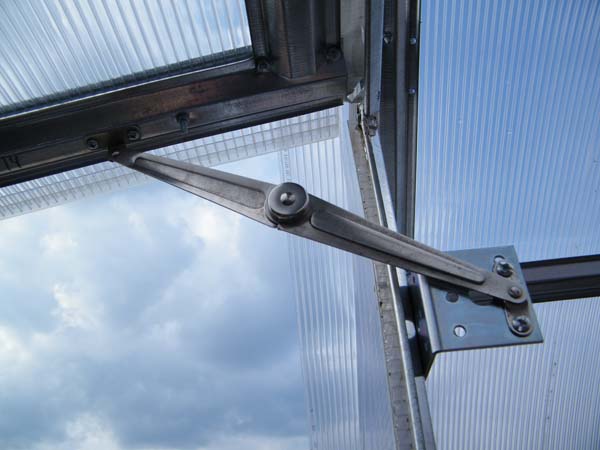

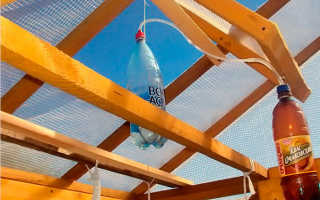

Что такое автоматический проветриватель для теплиц

Проветриватель для теплицы: в чем его плюсы

Задача каждой теплицы – поддерживать микроклимат, благоприятный для произрастания растений. С функцией защиты от ненастной погоды герметичное сооружение прекрасно справится. Но здесь возникает одна опасность – перегреть даже самые теплолюбивые растения.

В жаркие дни любую теплицу надо открывать полностью, или же распахивать форточки, фрамуги, двери. Хорошо, если теплица стоит на участке рядом с вашим домом. Если же нет, то ездить дважды в день на дачу, чтобы открывать и закрывать теплицу – очень утомительно и затратно, даже если у вас собственный автомобиль.

Поэтому автоматический проветриватель теплиц обязательно нужно устанавливать в сооружениях, где выращиваются растения. Размеры и сложность таких проветривателей зависят от масштабов конструкций и задач, которые им предстоит выполнять.

Автоматический проветриватель своими руками

Если ваша теплица небольшая и нет лишних средств на покупку специального оборудования, предназначенного для автоматического проветривания теплиц, то вы можете собрать простейший прибор самостоятельно. Даже на запчасти для него тратиться не придется, наверняка, все необходимое найдется в «чуланчике» у рачительного хозяина. Материалами могут послужить:

• тара из металла объемом не менее 4 литров, можно воспользоваться канистрой от машинного масла;
• пробка, которая герметично закроет емкость;
• банка или канистра объемом до 2 литров;
• пластиковые или металлические трубки для соединения;
• жидкость для заполнения тары на 40 процентов, подойдет отработанное машинное масло;
• толстая леска и колесико с бороздкой по ободку для создания блока.

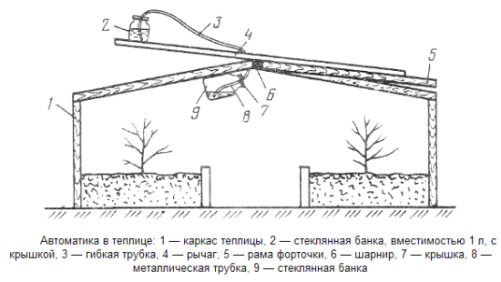

Принцип работы конструкции весьма прост. Малую емкость ставят на подоконник снаружи, туда наливают жидкость. Большую канистру помещаю внутри теплицы. Трубки герметично вставляют в обе емкости, по ним будет перетекать жидкость из одной тары в другую.

Автоматический проветриватель можно сделать своими руками из подручных средств

При нагревании от солнышка жидкость во внешней таре нагреется и перетечет во внутреннюю. За счет этого форточка откроется. Теплица начнет проветриваться.

Как только температура в теплице понизится, жидкость остынет и вернется в исходное положение. Под тяжестью вновь наполненной внешней тары форточка закроется. Проветривание в теплице завершится.

Повозиться придется только с тем, чтобы отрегулировать с помощью блока температуру открывания. Уход за такой конструкцией заключается в том, чтобы не чаще одного раза, чем в три недели проверять уровень жидкости в емкости и по необходимости доливать. У такого самодельного автомата только один недостаток – он не способен открывать громоздкие форточки, расположенные на крыши.

Виды автоматических проветривателей

По принципам работы автоматические проветриватели делят на три большие группы, каждая из них имеет ряд преимуществ и недостатков. Взвешенный выбор положительных и отрицательных сторон поможет вам выбрать наиболее подходящий. Автоматические проветриватели теплиц бывают:

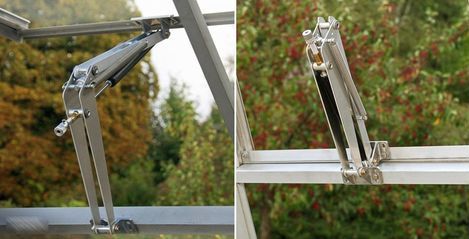

1. Биметаллические системы. В основе их работы лежит способность разных металлов реагировать на изменение температуры. Состоят такие проветриватели из двух пластин. При повышении температуры в теплице одна из них выгибается, тем самым открывая или закрывая форточку. Применяют биметаллические системы проветривания не часто, потому как они недостаточно мощные.
2. Электрические системы. Основными элементами таких приборов являются вентилятор и термореле, которое приходит в действие при повышении температуры. Эти системы проветривания не могут открывать или закрывать окна и форточки. Они лишь обеспечивают циркуляцию воздуха. Существенный недостаток – зависимость от электричества.
3. Гидравлические системы проветривания работают за счет разницы температур между корпусом цилиндра и налитой жидкостью. При нагревании жидкость увеличивается в объеме и выталкивает шток. Шток соединен с рычагами, которые поднимают или опускают фрамуги или форточки. Такие простые устройства могут быть снабжены устройством для настраивания температуры, при которой шток начнет свое движение. Однажды купленный гидравлический автоматический проветриватель теплиц может исправно прослужить до 5 лет.
4. Термоприводы с натяжкой можно отнести к гидравлическим системам. Ведь они работают на жидкости, помещенной в емкость. Правда, в основном используется лауриновый спирт, который кристаллизуется при определенной температуре. Работать такая система способна до 20 лет.

к содержанию ↑

Популярные модели автоматических проветривателей

Конечно, вы всегда может сделать элементарный автоматический проветриватель теплиц своими руками. Но если нет времени и желания возиться или объемы работы достаточно большие в связи с тем, что теплица большая или даже не одна, то можно воспользоваться и заводскими готовыми приспособлениями.

К самым популярным заводским автоматическим проветривателям относятся:

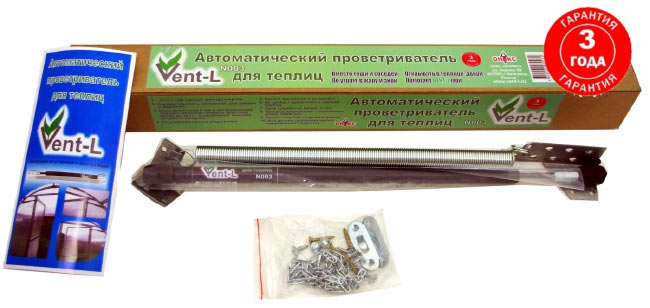

Автопроветриватель Vent-L

Автопроветриватель Vent-L разработан российскими специалистами. В его основе лежит принцип работы гидроцилиндра. Этот прибор не нуждается в электроэнергии. Колебание температур жидкости в цилиндре приводит в действие поршень на штоке, который открывает или закрывает окно или форточку. Кстати, такой проветриватель способен поднять раму весом до 100 кг, так что его можно устанавливать на двери или на большие окна, устроенные в крыше.

Конструкция надежная, ей не страшны сильные ветра. Все детали выполнены из оцинкованных материалов, коррозия от повышенной влажности в теплице элементам данного устройства не страшна. Прибор можно самостоятельно отрегулировать — задавать критическую температуру, достигнув которой, система должна начать проветривать помещение. Срок службы такой системы составляет 5 лет. Убирать на зиму прибор не надо, он спокойно перезимует в теплице.

Автопроветриватель Open Planet

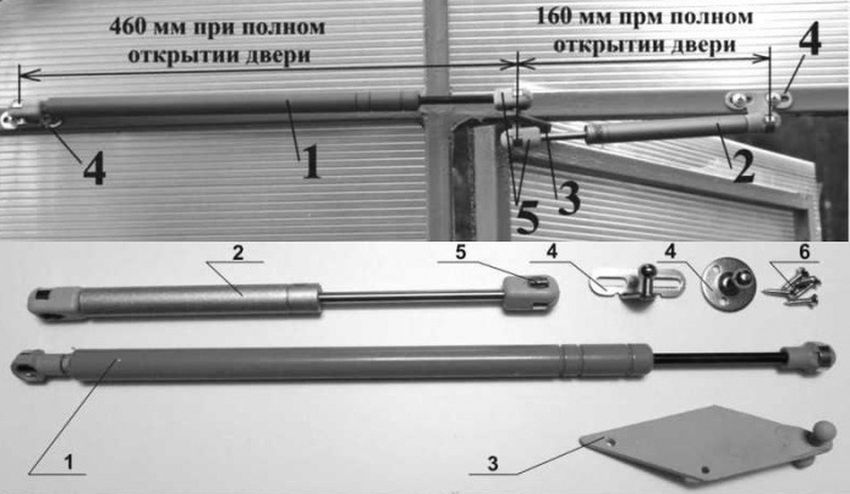

Автоматический проветриватель предназначен для двери и форточек в теплицах. Для поднятия тяжелых фрамуг он не подходит, так как максимальная нагрузка составляет всего 7 кг. Зимовать в теплице устройство не должно, его надо хранить в тепле, и перед весенней установкой смазывать все детали.

Форточку такой автоматический проветриватель может открыть на расстояние 45 см. Производитель дает два года гарантии на свой прибор.

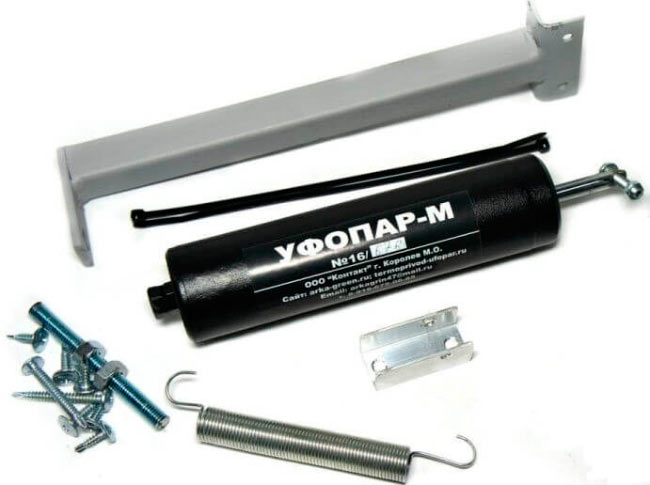

Проветриватель УФОПАР-М

УФОПАР-М – это устройство, имеющее в своей основе гидроцилиндр с маслом. Для работы прибору не нужно электричество. От нагревания воздуха в теплице начинает расширяться масло, которое приводит в действие всю систему.

Цилиндр с маслом, закрепленный на конструкции теплицу, должен быть защищен от попадания прямых солнечных лучей. Иначе система автоматически придет в действие из-за того, что от солнца нагрелась сама емкость с маслом, а не воздух в помещении. Вес самого прибора небольшой – всего 1 кг, а вот поднять он способен фрамугу весом до 100 кг.

Автомат Дуся-Сан

Автоматический проветриватель Дуся-Сан не способен открыть слишком тяжелые и громоздкие окна или фрамуги. Он рассчитан на нагрузку не более 7 кг. Распахнуть полностью форточку этот автомат не сможет. Он способен приоткрыть окна только на 45 см.

Оставлять на зиму в теплице такой прибор не стоит, он должен храниться в помещении, которое отапливается и в нем поддерживается нормальный уровень влажности. Весной автомат Дуся-Сан требует обязательной обработки – смазывания всех подвижных частей. Лучше для этого использовать машинное масло.

При этом Дуся-Сан считается надежным автоматическим проветривателем, способным работать при правильной эксплуатации много лет.

Автоматические проветриватели для теплиц относятся к тем устройствам, которые обязательно надо устанавливать в своих дачных сооружениях, если вы хотите вырастить хороший урожай. Отсутствие такого прибора может обернуться катастрофой для ваших растений. Автоматические проветриватели для теплиц бывают разных конструкций и стоимости. В любом магазине всегда можно подобрать оптимальный вариант.

Автоматический проветриватель для теплиц

Если вы не хотите тратить на такой прибор средства, всегда можно смастерить автоматический проветриватель теплиц своими руками. Для этого вовсе не нужно иметь диплом о высшем инженерном образовании. Немного смекалки, имеющиеся в хозяйстве, подходящие, элементы – и автоматический проветриватель теплиц надежно защитит ваши растения от перегрева.

Поделиться «Проветриватель для теплицы: в чем его плюсы»

Термопривод для теплиц: как выбрать, как монтировать, основные характеристики

Сезон посадок в теплицы уже начинается, поэтому актуально позаботиться о том, чтобы растения сохранить, обеспечив полноценную поддержку заданной температуры в теплицах.

И, Вы не поверите, но скоро станет гораздо теплее ?

Что такое термопривод для теплиц?

Термопривод для теплиц — это устройство, которое автоматически открывает и закрывает двери теплиц и их окна при достижении определенной (предварительно натроенной) температуры.

Чтобы не путаться:
Термин «термопривод для теплиц» — это то же самое , что «автоматический проветриватель теплиц«, «гидропривод для теплиц«, «автопроветриватель» и даже «доводчик для теплицы«.

Внутри привода есть наполнитель, который от температуры расширяется и этим толкает шток. Наполнитель может быть парафиновым, масло и пр. Термоприводы обычно полностью автономны, т.е. не требуется человек или электропитание для того, чтобы контролировать работу.

Электрические системы для теплиц нужны в редких случаях — когда помимо контроля температуры нужен еще контроль влажности. Такое более важно для цветоводов. Но повторимся, такая система и дорогостоящая, и неавтономна: любой скачок напряжения вынуждает ставить в такую систему стабилизатор напряжения, а заодно подключать дополнительный резервный аккумулятор.

В общем, обычные гидравлические(масляные, восковые) термоприводы — это всегда более надежный и независящий от электричества вариант за умеренные деньги.

Это очень облегчает задачи садовода, у которых есть теплица. Бережет время ухода за растениями и сохраняет условия для успешного получения результата.

Основные задачи и преимущества использования термоприводов в простых тезисах:

• ?️ Дает вам выспаться ?
  Вы можете проспать и не успеть открыть теплицу на проветривание, а яркий солнечный свет уже поднимет температуру внутри так, что ваша рассада просто погибнет, «сгорит».
• ? Спасает урожай, удерживая температуру на нужном уровне
  Вы ведь вообще можете не приехать на свою мини-ферму и не полить, и не открыть парник: заболели, проблемы с транспортом, ваш сосед, которого вы попросили открыть, забыл. и много других форc-мажорных обстоятельств. Так ваши растения не сгорят и не замерзнут
• ?️ Выдерживает ветер
  (ветровую нагрузку, парусность открытых форточек и дверей)
  Просто открытые форточки или двери от ветра будут «гулять» и хлопать, разрушая сами себя, а термоприводы способны удерживать до 100 кг нагрузки, что часто надежнее, чем подкладывание кирпичей, «привязывание на ниточки». А термоприводы держат. Крепко, настолько, насколько вы закрепили их на раме теплицы.
• ? Снижение влажности
  При проветривании не будет чрезмерной влажности для ваших растений. Также это поможет уменьшить вероятность появления грибковых и прочих заболеваний растений, что так любят образовываться в переувлажненной среде
• ? Дает «больше воздуха»
  Да, растениям для фотосинтеза очень требуется воздух, как и нам для дыхания. Запирая теплицу надолго вы лишаете растений их воздуха.
• ? Помогите опылению
  Да, опылять можно и вручную, но лучше, если это будут делать профессионалы своего дела — пчелы. Только дайте им для этого возможность — открытые двери и окна теплицы.
• ? Закаляйте свои растения
  Что людям, что растениям создание чрезмерных условий заботы часто вредит. Воздухообмен, небольшая смена температуры при проветривании не позволит превратиться вашим растениям в «совсем тепличные», а просто задаст оптимальные условия для развития.

Технические характеристики автоматического термопривода: на что обратить внимание?

1. Важно знать максимальную грузоподъемность:
   1. 7-10 кг более, чем достаточно до небольшой форточки
   2. 20 кг — нормально для двери
   3. до 80-100 кг — для поднятия и удержания больших широких окон и дверей больших поликарбонатных или стеклянных теплиц.

Для маленьких теплиц, конечно высокомощных не нужно, вполне подойдут термоприводы на 7-20 кг.

1. Характеристика хода штока
   — это то, что дает окну или двери возможность максимального открытия. Средние размеры хода штока — 45-70 см. Этого обычно вполне достаточно для большинства окон и дверей теплиц.
2. Температура открывания
   Часто растениям желательна определенная температура. Поэтому важно понимать это перед покупкой термопривода.

Обратите внимание на таблицу характеристик, которая есть в нашем магазине — там указаны предельные температуры открытия и закрытия и сравните их со своими желаемыми показателями.

Монтаж и установка термопривода

Часто монтаж термопривода можно сделать простой отверткой или шуруповертом. Например, для термопривода Термовент ДВ с доводчиком нужно ввинтить всего 6 саморезов-сверл, входящих в комплект.

Всегда следуйте инструкциям к конкретным моделям термоприводов (автопроветривателей)

Есть тонкости:

• планируемую разметку делайте когда вам удобно, а вот сам монтаж лучше осуществлять не дожидаясь утреннего нагревания теплицы. Т.е. рано утром.
• проконтролируйте при монтаже, чтобы детали термопривода не касаются профиля и других элементов теплицы — открываясь/закрываясь каждый день по многу раз при касании изделие быстро придет в негодность
• для дополнительной защиты от ветра все-таки не помешает самая простая цепочка — при сильном ветре с нагрузкой более 200 кг — термопривод не выдержит нагрузки, а вот цепочка вполне поможет.
• У термоприводов более мощных производителей, например, Уфопар-М, расчитанных на большой вес форточек и дверей монтаж занимает достаточно большое время и требует, например, для большей точности настройки температуры открытия нужен солнечный экран, чтобы срабатывание термопривода было более точным.

Вот пример этапов установки термопривода Уфопар-М:

• Установка основания с кулисой на дверь
• Установка рычага на верхний косяк двери
• Установка гидроцилиндра в рычаг
• Установка возвратной пружины (для закрывания двери при понижении температуры)
• Установка солнечного экрана (для предотвращения срабатывания гидроцилиндра при ярком солнце, но низкой температуре)
• Установка съемной противоветровой цепочки (чтобы порывы ветра не сломали дверь теплицы)

Технические преимущества термопривода (автоматического проветривателя теплиц)

• термопривод автономен, т.е. не требует электричества
• работает в своем допустимом диапазоне до 10 лет (а может и дольше, просто есть естественный износ деталей и небрежность при хранении, что сокращает срок службы)
• комлектация обычно включает в себя все детали для установки, а в инструкции подробно описан процесс установки, с которым справится любой садовод.

Особенности использования термопривода:

• часто забывчивые садоводы, по-привычке, уезжая с дачи, запирают теплицы на замки. А при установленном термоприводе это категорически не рекомендованно, ведь усилия большинства из термоприводов вполне хватит, чтобы сломать или изгнуть раму запертого окна или двери.
• при работающем, открытом термоприводе закрыть его по желанию оперативно не получится — температура, что вытолкнула шток, должна упасть, чтобы шток ушел назад и не открывался. Некоторые модели не позволяют отстегнуть (оперативно снять) термопривод, поэтому надо учитывать этот момент при их использовании

Популярные термоприводы из нашего ассортимента:

Подойдут для теплиц средних размеров, а также есть модели с более мощными грузоподъемными свойствами.

Как Сделать Автоматическое Проветривание Парника + Теплицы

Автоматическое проветривание теплицы, как сделать

Владельцы не всегда имеют возможность заботиться о своем тепличном огороде и вовремя проветривать его, поэтому почти каждый из них мечтает о таком приспособлении, как автомат для проветривания теплиц. Данное приспособление вполне можно соорудить самому, а предметы, необходимые для создания автомата, легко найти у себя в доме.

Способы проветривания теплиц

Сегодня практически у каждого гражданина нашей страны имеется дача, где есть свой тепличный огород. Теплицы помогают получить отличный урожай в случае наступления холодов, так как тепло от проникшего в теплицу солнца остается внутри и позволяет растениям созревать до конца.

Когда дачник собрался соорудить свой собственный автомат для проветривания теплицы, то перед ним возникает вопрос: какой из трех вариантов выбрать?

Самый простой способ – купить такой аппарат в магазине.
Цена этого аппарата не является очень большой, а принцип работы купленного агрегата в следующем:

• Основным индикатором температуры является гидроцилиндр(см.Гидроцилиндр для теплицы – строим сами из подручных средств).
• При нагревании жидкости, которая находится внутри цилиндра, давление в нем начинает усиливаться.
• Под этим воздействием начинает двигаться поршень, открывая окно для проветривания при похолодании действие обратное.

Так как жидкость начинает остывать, то давление в цилиндре падает, что ведет к закрытию окна теплицы.

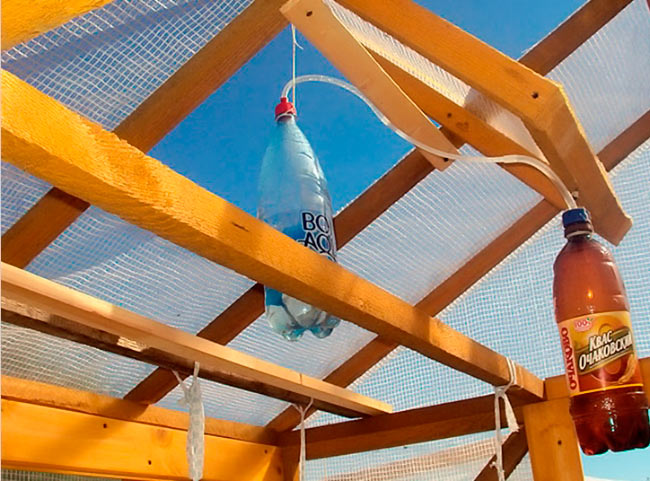

Устройство с несколькими емкостями

Как собрать воздушный толкатель

Принцип работы такого автомата очень прост. Под воздействием солнца на большую тару, которая должна быть сделана из металла, находящаяся в ней вода начинает нагреваться и перетекать в маленькую емкость.
Рассмотрим подробнее:

• Когда в маленькой баночке накопится большое количество воды, то она начнет опускаться, а прикрепленная к ней дверца теплицы откроется.

Примечание. Автомат проветривания теплиц, который изготавливается при помощи нескольких емкостей и еще пары материалов является наиболее простым в изобретении.

• В качестве емкостей разных объемов можно использовать, например, любую жестяную банку и небольшую канистру, вместимость которой не превышает 3-4 литров.

Совет. Для большой емкости необходимо сделать специальную крышку, которая будет герметично ее закрывать. В качестве материала для изготовления такой крышки можно использовать пенопласт.

• После того, как крышка готова, необходимо сделать специальные трубки для перелива жидкости. Материал трубок при этом не играет значимой роли. Главное при их изготовлении – длина. Они должны касаться дна цистерны.
• Далее эти трубки необходимо прикрепить к цистерне при помощи сварочного аппарата, либо используя резьбы и гаек.

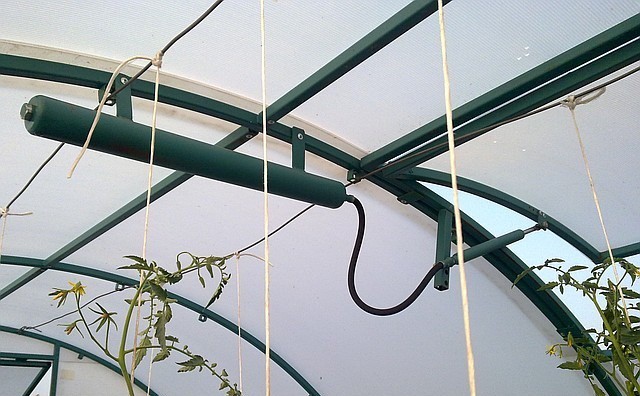

Автомат с пневмоприводом

Приготовление второй емкости

После того, как все вышеперечисленное выполнено, нужно заполнить емкость примерно на 35-45%. На этом автоматическая система проветривания теплиц еще не готова.
Итак:

• Далее необходимо заняться подготовкой второй емкости для автомата. В нее также необходимо поместить трубку.
• Крышку данной баночки необходимо просверлить, но диаметр полученной дырки не должен быть больше 3 мм.
• После того, как все это сделано, нужно заполнить баночку до той степени, пока вода не дойдет до уровня трубки примерно в 1 см.

Совет. В качестве второй емкости можно спокойно использовать стандартную стеклянную банку объемом 1 л. Для того, чтобы увязать два полученных устройства в одно целое, необходимо использовать резиновый шланг.

Этот автоматический проветриватель для теплиц является отличным и очень удобным приспособлением, но у него есть один недостаток: он способен поднимать только небольшие дверцы (например, боковые оконца парника), а большие окна, которые располагаются на крыше, этому аппарату не поддадутся.

Инструкция по изготовлению пневмоприводного аппарата проветривания теплицы

Инструкция по изготовлению

Это устройство, которое обеспечит автопроветривание теплицы, сделать немного сложнее, но принцип его работы практически такой же, как и у предыдущего варианта. Только в качестве давления используется не вода, а воздух.
При помощи резинового шланга соединяются две емкости:

• Одна из них – большая металлическая канистра с воздухом.
• А вторая – обычная пустая банка.

Примечание. В малую баночку помещается шарик, поверх которого устанавливается поршень. Этот поршень присоединяется к коромыслу, которое, в свою очередь при помощи обычной веревочки соединяется с ручкой форточки.

Действие этого устройства, обеспечивающего автоматическое проветривание для теплицы, заключается в следующем:

• При нагревании железной канистры солнцем, воздух в ней начинает расширяться и попадает через специальный резиновый шланг в баночку малой емкости.
• Другой конец шланга, который находится в малой банке, подсоединяется к шарику, который под воздействием поступившего воздуха начинает надуваться.
• После этого поршень начинает идти вверх и приводит в действие коромысло.
• Наклоняясь в противоположную от форточки(см.Форточка для теплицы) сторону, коромысло тем самым открывает ее.

Когда температура воздуха спадает, то все возвращается на свои места и окошко в парник закрывается.

Автомат проветривания для теплиц с использованием специальной доски и металла

Доска и металл для конструкции

Это еще одно устройство, которое можно спокойно сделать своими руками с использованием подручных средств. Для этого необходимо использовать строганая доска, а также полосы металла.

Примечание. Действие полученного сооружения очень просто и зиждется на разности линейного расширения. Подобное устройство может быть отличным вариантом при открытии боковых створок в теплице.

Для того, чтобы соорудить такой аппарат, нужно проделать следующие действия:

• Во-первых, необходимо прикрепить оба элемента (металлическая полоса и доска) к полу теплицы.
• Во-вторых, нужно вставить деревянный брус между ними примерно посередине их длины. Далее необходимо крепко скрепить брус со всем сооружением в целом.
• В-третьих, надо скрепить металлическую полосу с форточкой при помощи специального шарнира.

Детально посмотреть, как следует изготавливать данную конструкцию, можно при помощи следующего видео

Автоматы для проветривания теплиц с использованием клапанов

Механизм с клапаном

Это еще один очень простой аппарат, который можно сделать не только своими руками, но и с использованием подручных ненужных вещей.
Все, что необходимо для изготовления подобного устройства – это небольшой кусок старой трубы, а также прочный клапан:

• После того, как необходимый кусок трубы уже отрезан, в него помещается клапан из очень прочного материала. На этом процесс изготовления устройства по проветриванию парника заканчивается.

Примечание. Автоматическое проветривание теплицы происходит за счет разницы температур внутри и снаружи. Такой аппарат не зависит от форточек или окон парника.

• Как правило, используют несколько таких устройств, чтобы температура внутри конструкции была равномерной.
• Принцип работы аппарата очень простой. Когда внутренняя температура начинает превышать нормальный для устройства уровень, то он открывает сначала верхний клапан, а потом и нижний.
• Этот процесс позволяет парнику избавиться от жаркого воздуха внутри и проветрить все помещение. Когда это произошло, то клапаны закрываются, и воздух внутри сооружения вновь начинает нагреваться.
• Процесс изобретения собственного аппарата для проветривания теплицы не является очень сложным.

Вывод. Даже самый неумелый дачник спокойно сможет сделать хотя бы один из предложенных выше вариантов. Все, что необходимо для удачного изделия – это желание. А все остальное (материалы и ресурсы) можно найти у себя в сарае.

Как видно из описаний устройств, для их изготовления отлично могут подойти обычные подручные средства, которые можно было бы со спокойной душой выбросить.

Изготовьте проветриватель для теплицы своими руками или узнайте какой лучше приобрести

Вентиляция имеет важное значение в теплице для нормального роста растений, чтобы они не болели и не страдали от перегрева. В 70-е годы 20-го века для теплиц было изобретено автоматическое проветривание, и долгие годы придуманная система проветривания теплиц оставалась неизменной. Теперь производят специальные сошники, подходящие для большинства крыш, боковые вентиляционные отверстия и жалюзийные вентиляции.

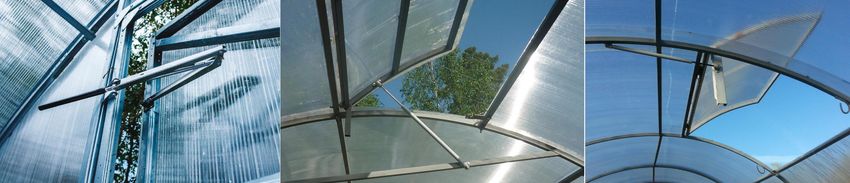

Все эти открывающиеся окна и люки подходят как для алюминиевых, так и для деревянных теплиц, и практически все они оснащены цилиндром, который и создает автоматический проветриватель для теплицы, позволяет выставлять нужную температуру открытия, регулировать ее в диапазоне от 15 ° С и 25 ° С. Эти цилиндры настолько надежны в работе, что на них распространяется гарантия 2 года от производителя.

Как это работает?

Черный цилиндр заводских моделей чаще всего содержит воск, вещество, которое расширяется при нагревании. Расширенный воск толкает поршень, который открывает вентиляционное отверстие через металлическую связь. При понижении температуры восковой наполнитель сжимается и втягивает поршень назад, тем самым активируя процесс закрытия окна.

На этом принципе можно соорудить автоматическое проветривание теплицы своими руками. Такое устройство предназначено для автоматического управления вентиляционным жалюзи, установленным в теплице. Причем, простой автомат для проветривания теплицы своими руками позволяет монтировать его практически в любом положении. Кроме того, автоматическое устройство не мешает открывать и закрывать вентиляционные отверстия в теплице вручную, независимо от температуры. Заводской проветриватель теплиц имеет привлекательный внешне корпус, покрытый порошковой антикоррозионной краской, выглядит стильно и дорого.

Автоматический люк

Это самая последняя разработка в линии вентиляционных открывателей для крыш. Такая модель является привлекательной экономически, это эффективный блок с уникальным действием, который обеспечивает очень плавный ход. Люк оснащен цилиндром, установленным внутри кронштейна. Он заключен в прочный корпус с полиэфирной порошковой краской и коррозионной защитой. Легко устанавливается на алюминиевых и деревянных теплицах, один цилиндр легко может поднимать до 6-7 кг, то есть одно вентиляционное отверстие может быть весом до 12-14 кг, а это площадь остекления около 0.75m² в алюминиевой раме.

Но если вы хотите соорудить автоматическую вентиляцию для теплицы своими руками, то вы должны знать, что это может быть устройство одного из трех типов:

• Биметаллическое;
• Гидравлическое;
• Пневматическое.

В любом случае оно будет основано на способности материалов расширяться в результате нагревании и сжиматься при охлаждении. Так работает любой автономный привод для проветривания.

Биметаллическое устройство делают из 2 металлических полос с различными коэффициентами температурного расширения. Они накладываются и соединяются на концах. Когда одна полоска нагревается, она выгибается. Большая площадь пластины создает достаточное усилие, чтобы открыть окно. Если соединить конец такого устройства с фрамугой через особое коромысло, можно получить экономичное автономное устройство, которому не нужен никакой электропривод. Когда пластина остынет, форточка плавно закроется, т.к. в исходную позицию вернётся сама пластинка.

Гидравлическое устройство функционирует благодаря изменению объема жидкости внутри цилиндра в зависимости от температуры. Увеличение объема жидкости выталкивает поршень и двигает фрамугу, открывая окно. Когда жидкость остывает, поршень втягивается, закрывая фрамугу. Инертность таких систем — главный их недостаток, т.к. жидкость меняет свой объем в зависимости от температуры довольно медленно, реакция на похолодание оказывается замедленной. Лучше всего гидравлический проветриватель для теплицы закрепить наверху, тогда через форточки горячий воздух удаляется быстро, а вот холодный не может проникнуть в таком количестве, чтобы навредить растениям.

Пневматическое устройство работает практически так же, как и гидравлическое, только рабочая среда внутри цилиндров – это воздух, а не жидкость.

Основные недостатки автономных вентиляционных устройств – это серьезные ограничения по объему и массе форточек и необходимость прятать цилиндры от солнца, иначе рабочая среда будет нагреваться не от воздуха, а от солнечных лучей. Вот почему многие предпочитают более мощные системы, в которых есть электропривод, т.е. энергозависимые.

Самодельное устройство из подручных материалов

Но если у вас ограничен бюджет и вам интересно, как делают автоматические системы — проветриватели для теплиц своими руками, то можете попробовать соорудить простейшую конструкцию из самых подручных средств – пластиковых бутылок с трубочками и обычной воды. Простейшая система состоит из 2-х сообщающихся сосудов. Чтобы соорудить ее, вам понадобятся:

• 2 пластиковые бутылки разного объема, одна на 5–6 литров, другая на 1,5–2;
• Шланг, которым соединяют бутылки, чтобы шланг свободно провисал;
• Шнур для подвешивания мелкой бутылки к фрамуге;
• Хомутики для шланга;
• Герметик, лучше силиконовый.

Размер емкостей нужно выбирать с учетом массы форточки, которая должна автоматически открываться. Если фрамуга легкая, то вполне подойдут бутылки объемом в 1,5 и 5 л. Можно использовать тонкий шланг из резины или из пластика, такие трубочки входят в комплект медицинских капельниц. Большая бутылка будет служить расширительным бачком, ее нужно на 1/3 наполнить водой и герметично укупорить крышкой. В крышке необходимо вырезать отверстие, через него вставить шланг до дна бутыли.

В меньшую бутылку также нужно налить немного воды и закрутить крышку с отверстием, в которое нужно вставить другой конец трубочки и надежно загерметизировать. После застывания герметика эту бутылку следует перевернуть крышкой вниз, чтобы вода покрыла кончик шланга, и убедиться, что протечки нет. Если все в порядке, то связанные сосуды можно устанавливать. Расширительный бачок (большая бутылка) подвешивается или выставляется в самом верху теплицы, под крышей, поблизости от фрамуги. Малая бутылка является грузом, и она прикрепляется к форточке в верхней ее части. Такое автоматическое устройство для форточки рассчитано на вращение рамы вокруг горизонтали.

При нагревании воды в расширительном бачке, который стоит на самом высоком уровне в теплице, объем воздуха внутри его увеличивается, и жидкость через трубку выталкивается в меньшую бутылку. Вес меньшей бутылки увеличивается и под её весом рама вентиляционного окна опускается. Когда бачок остывает, воздух внутри него сжимается и вакуум засасывает воду из меньшей бутылки обратно. Облегченная бутылка больше не сможет удержать окно, и оно закроется. Чтобы облегчить закрывание, на рамку снизу крепят противовес, это может быть брусок из дерева. Для ограничения ширины открывания окна ставят фиксаторы.

Регулировка самодельной системы проветривания

Такую систему можно регулировать несколькими способами:

Путем установки расширительного бачка в различных частях теплицы. Количеством меньших бутылок либо дополнительными грузиками, которые ускоряют открывание. Насколько широко будет распахиваться окно, регулируется грузом внизу окна.

Можно изменять устройство, например, закрепить маленькую ёмкость на шнурке, а не на самой раме, а шнур перекинуть через специальный блок. Второй конец шнурка можно прикрепить внизу форточки. В данном случае рама будет подниматься, а не опускаться. Если закрепить грузик вверху фрамуги через рычаг, возможно получить достаточно мощное устройство, которое позволит автоматически открывать даже тяжёлое вентиляционное окно.

Такую же систему можно изготовить и со стеклянными банками, но использование пластика, а не стекла более оправдано, потому что пластик не разобьется в самый неподходящий момент. Можно поэкспериментировать с емкостями, с их объемами и материалами. Например, для расширительного бачка можно взять металлическую канистру, а для груза — 5-литровую бутылку и т.д.

Такое простое самодельное устройство будет исправно служить годами, оно достаточно надёжно и не потребует никаких серьезных трат. Правда, в систему придется периодически подливать воду, потому что она будет понемногу испаряться.
