Устройство накопительного водонагревателя электрического

Устройство накопительного водонагревателя электрического

Все о изделиях из бетона и гипса

Устройство водонагревателя накопительного типа

Водонагреватели накопительного типа ( либо бойлеры) пользуются у населения огромной популярностью. В основном для частных домов и квартир. Их прямое назначение заключается в быстром нагреве холодной воды. Исходя из этого, применение бойлера будет иметь место там, где в квартире либо доме очень часто отсутствует горячая вода. Кроме этого, любой из водонагревателей накопительного типа 80 литров плоский, вертикальный, либо другого вида, вы можете подключить к теплому полу, отеплению и аналогичным системам. Благодаря этой статье вы сможете увидеть устройство водонагревателя накопительного типа. Но обо всем поговорим по порядку.

Основные типы водонагревателей

Всего есть три вида бойлеров:

Проточная. Вода начинает нагреваться в момент прохождения через трубку с теплонагревательным элементом. Данный вид нужен случае, когда горячая вода требуется не очень часто и в небольшом объеме. Иначе, он будет потреблять большое количество электричества.

Накопительные. По своему строению, нагреватели чем то напоминают термос. Это значит, что вода остается горячей долгий промежуток времени после ее нагрева. Это говорит о небольшой энергозатратности бойлера.

Комбинированные. Нагревательный элемент данного бойлера работает как в высоких, так и в низких мощностях. За счет того, что аппарат может работать как накопительный, так и проточный, человек может пользоваться горячей водой, даже если аппарат буде пуст. Есть еще одно отличие у данного вида бойлера – большая вместительность – до двухсот литров оды.

Наиболее популярной моделью Бойлера является водонагреватели накопительного типа 80 литров. Они различаются по различным характеристикам:

Основная часть аппаратов могут реагировать на понижение температуры воды, и в автоматическом режиме и включают нагревательный элемент.

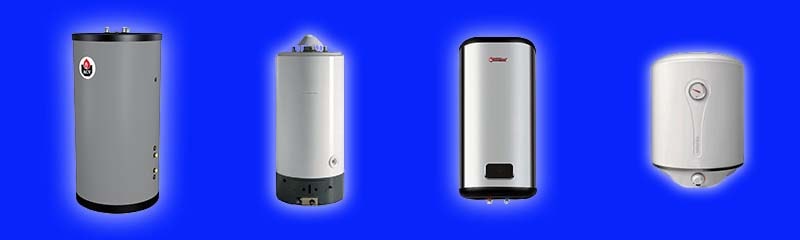

По виду различают 2 типа бойлеров: плоские и бочкообразные.

Что касается последних, то они дольше могут сохранят воду в горячем состоянии по причине сферической формы. Н они очень громоздкие для наших квартир.

Плоские же нагреватели в данном плане намного выгоднее, поскольку имеют не очень большие габариты и просто устанавливаются в любом месте дома.

Плоские электронагреватели 80 литров вы можете установить вертикально либо горизонтально. Это будет зависеть от наличия свободного места. В основном, бойлеры устанавливаются вертикальном положении.

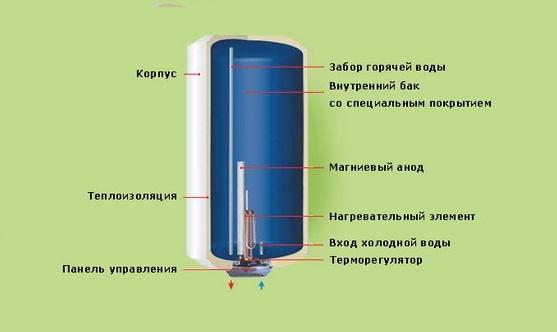

Водонагреватель накопительный 80 литров вертикальный плоский: строение

Если вам интересно, что представляет собой накопительный водонагреватель электрический 80 литров плоский, то информацию о нем вы найдете далее.

Любой из водонагревательных аппаратов состоит из металлической емкости, которая устанавливается на стену с помощью специальных крепежей, либо монтируется на пол. Корпус водонагревателя сделан из прочной стали, покрытой эмалью особенного типа. Это необходимо для того, чтобы корпус аппарата мог оставаться всегда холодным . А об его поверхность нельзя было обжечься. Кроме этого, применение стали в качестве основного материла для изготовления корпуса – гарантия долговечности аппарата.

Под корпусом нагревателя располагается теплоизоляция. В основном, в горизонтальном плоском накопительном нагревателе 80л для данных целей применяется пенополиуретан. По его слоями располагается титановый бак. В нем и происходит нагревание воды. В бак вода попадает из главной системы водоснабжения по шлангу, идущему в комплекте с нагревателем.

Нагрев воды в вертикальном либо горизонталям водонагревателе накопительного типа 80литров производится с помощью нагревательного элемента , имеющего змеевидную форму. В некоторых типах нагревателей имеется не один нагревательный элемент, а сразу два. В основном, данную особенность можно встретить в нагревателях с большим объемом. Около нагревателя располагается магнитный анод, предохраняющий сам нагреватель от различных типов механического повреждения. Кроме этого, он предотвращает появление накипи.

Существует еще один главный элемент у водонагревателя – термостат. Данный элемент способен регулировать температуру нагрева воды, и не допускает перегрева, может поддерживать заданный режим температуры . также способен выполнять и другие функции, которые связаны с преобразованием холодай воды в горячую.

Принцип работы водонагревателя

Любой горизонтальный или вертикальный водонагревательный приор накопительного типа 80л функционирует следующим образом:

Из системы домашнего водоснабжения по специальной трубе вода поступает в титановый бак.

  1. Система автоматически выключается , начинает подниматься температура змеевика ,после этого начинает нагреваться вода.
  2. После того, как вода достигнет нужной температуры, термостат отключает нагревательный прибор . данная процедура позволяет экономить электричество и избежать перегрева всей системы.
  3. Горячая вода, по специальной выводной трубке поступает в ваше личное распоряжение. Или проще говоря, в душ, кран ,либо отопительную систему.
  4. Разные модели водонагревательных бойлеров могут иметь отличия. такие параметры , как время нагрева воды до наибольших температур, скорость набора воды в бак. Но все же, основной принцип действия остается таким же.

Преимущества и недостатки водонагревателей

Выше мы рассказали о том, как работает накопительный водонагреватель электрический. Многие из вас могут сказать, что стоимость электрического накопительного водонагревателя 80л очень высокая. Но цена может быть компенсирована самым важным его преимуществом – экономией денег. Это происходит, если при использовании бойлера вы просто не оплачиваете за горячую воду. Тем более это имеет большую актуальность для тех людей, у кого в доме либо квартире установлены счетчики. В данном случае производится расход только холодной воды и электричества. Что касается последней , то в минимальном количестве.

  • Разные модели водонагревательных приборов могут характеризоваться разными особенностями. Горизонтальные плоские водонагреватели накопительного типа 80 литров имеют следующие достоинства:
  • Компактные размеры. Плоский бойлер будет занимать у вас в несколько раз меньше места, в отличие от круглого. Его вы сможете запросто установить на полу , на стене в кухне либо в другом месте. Плоская модель нагревателя является отличным рением для квартиры с небольшой площадью.
  • Поддержание температуры воды. Кроме всех преимуществ, у нагревателя накопительного типа плоского, круглого есть функция Термос. Это значит, что остывание воды происходит медленно. Отсюда следует, что вам нет необходимости нагревать каждый раз воду, когда вам нужно помыть посуду либо принять душ.
  • На каждый водонагревательный прибор завод выдает гарантию на два года. Исходя и этого, в случае возникновения поломки, вы совершенно бесплатно имеете право обратиться в сервисный центр для проведения ремонта.

Если же мы будем говорить о минусах плоских бойлеров, то здесь многое конечно же будет зависеть от модели. К примеру, если нагреватель проточного вида, то об экономии электричества можно забыть, поскольку вода будет нагреваться по ходу своего движения. Это значит, что энергия для нагрева будет применяться все то время, пока будет течь вода. Накопительные бойлеры в данном случае намного выгоднее, так , например, нагретую воду всего один раз вы можете использовать долгое время без выключения при этом нагревательного элемента. Многие разработчики специально производят снижение энергоэффективности плоских видов нагревателей для уменьшения их общих размеров. Исходя из этого, не нужно покупать очень маленькую модель, вероятнее всего, она будет неэффективной.

На что обратить внимание при выборе бойлера

Каждый бойлер имеет определенные плюсы и минусы. Но есть несколько моментов, на которые вам просто необходимо обратить свое внимание во время выбора всевозможных вариантов водонагревателей:

  • Механическое управление прибора всегда будет надежнее электрического, поскольку электрика может привести к поломке всего аппаратура в случае случайных скачков напряжения.
  • Эмалевое покрытие выступает самым эффективным, поскольку может предотвратить появление коррозии в месте сварки. Есть еще одно большое преимущество эмали – низкая электрическая проводимость. В результате этого, бак с эмалевым покрытием не будет подвергаться коррозии швов.
  • Объем водонагревателя лучше всего определить заблаговременно, приблизительно рассчитав какой объем воды вы предполагаете использовать за единицу времени. Очень маленький бак не сможет удовлетворить ваших потребностей , если у вас большая семья. Но в то же время, бак на 80 литров в доме на одного человека будет расходовать много лишней электроэнергии.
  • Нагревательный элемент, который не будет контактировать напрямую с водой, послужит вам намного дольше по времени. Это связано с тем, что на нем не начинает образовываться накипь. Есть еще одно достоинство сухого ТЭНа – не сливать воду из бака.
  • Любому нагревательному прибору требуется постоянное техобслуживание не зависимо от частоты его применения. Чем вы будете чаще проверять прибор на наличия поломок и производить замену частей, которые вышли из строя, тем дольше сможет прослужить вам аппарат.
  • Если вы приобретаете бойлер с рук, то вам не будет выдан гарантийный талон и у вас появляются большие риски купить некачественное оборудование.
  • Монтировать бойлер обязательно должны профессионалы. Если вы захотите установить плоский, вертикальный либо иной нагреватель на 80 литров, то это может привести к его поломке, а что касается гарантии , то она не будет больше действовать.

Стоит отметить, что аппараты бочкообразного либо плоского бойлера одного и того же объема не будут иметь различий между собой. Так что, выбирая его форму следует ориентироваться на наличие у вас свободного места в доме. Накопительный водонагревательный аппарат 80 литров плоский вертикальный будет более подходящим вариантом для небольшого дома либо квартиры.

Читать еще:  Полив крупнолистной гортензии

Популярные модели и их характеристики

Нагревательный аппарат на 80 литров будет наиболее оптимальным вариантом для семьи, состоящей из двух, трех человек. Характеристики бойлеров, их стоимость могут отличаться . Это зависит от производителя. Ниже в нашей статье мы расскажем вам о самых популярных моделях. Помимо всех вышеперечисленных моделей, есть еще огромное количество недорогих и очень надежных моделей бойлеров на 80л . В данном случае, выбор будет зависеть от ваших собственных предпочтений в отношении к тому, либо другому производителю и нескольких факторов. Если же вы не можете самостоятельно выбрать нужную модель, то лучше обратитесь за консультацией к опытному специалисту.

Уход за бойлером

Если установлен бойлер, то нужно узнать то, как ухаживать за ним. Для продления срока службы накопительного нагревателя воды нужно постоянно заниматься проведением техосмотра и менять детали. Очень часто встречающаяся проблема -возникновение накипи на нагревательном элементе. Этого вполне можно избежать, если установить специальные фильтры для воды на входной трубе, либо постоянно производить замену нагревательного элемента.

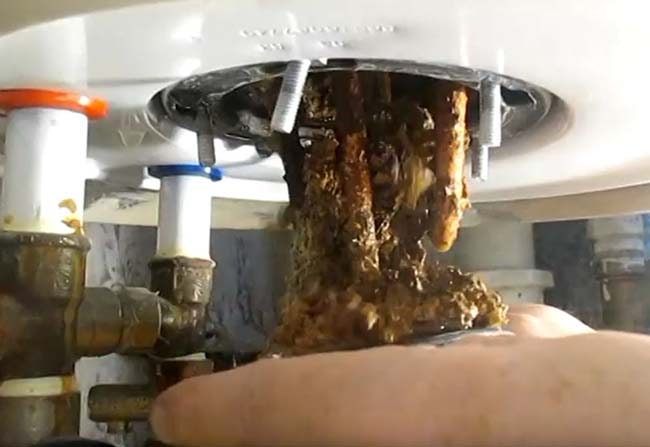

Кроме этого, проблемы с баком могут сучиться, если на нем присутствует большое количество швов, которые и будут являться проблемными участками по причине образования коррозии. Это будет актуально для бойлеров вертикальных, плоских Термекс 80 литров.

Из чего состоит накопительный электрический водонагреватель?

Благодаря современным технологиям, такая проблема, как отсутствие горячей воды в доме, больше не волнует наших граждан. Производителями предлагается огромный выбор водонагревающего оборудования, которое позволяет в любое время года пользоваться теплым душем и забыть те времена, когда приходилось во время неожиданных профилактических работ, проводимых коммунальными службами, греть воду вручную. На сегодняшний день водонагреватели делятся на газовые и электрические, их сравнение будет в пользу последних. Как показал не один тест, самый безопасный и надежный вариант для бытового использования ­- это нагреватель воды, который работает от электрического питания. Реже встречается использование твердотопливного бойлера.

Появление водонагревателей значительно упростило жизнь жителей частных домов и квартир. Больше нет проблемы в отсутствии горячей воды, если у Вас есть водонагреватель.

Электрические нагреватели, в свою очередь, делятся на типы. Существует 2 основных вида: накопительный нагреватель (бойлер) и проточный нагреватель. Так, принцип работы и устройство накопительного водонагревателя существенно отличается от проточного. Если принято решение установить дома такое оборудование, то, прежде чем сделать выбор, нужно сначала изучить оба варианта, поскольку каждое устройство имеет индивидуальные технические и другие показатели. Рассмотрим все по порядку.

Накопительный электрический нагреватель воды

Схема устройства напорного водонагревателя.

Накопительные водонагреватели выпускаются с различными объемами баков и, в свою очередь, также разделяются на подвиды. Среди них бывают безнапорные и напорные агрегаты. Для первого типа водонагревателей требуется установка специального смесителя (некоторые располагают его над душем, что делать не рекомендуется), который должен перекрывать поступление воды на входе в отопительный агрегат. Он играет роль клапана. Поскольку такие модели обычно выпускаются с объемом бака не более 10-15 л, то данное оборудование больше подойдет для небольших домов, гаражей, где необходимо использование душа, а также для дач.

Напорный же нагреватель способен без проблем обеспечить водой коттедж или частный дом (как показал тест), поскольку такое оборудование выпускается с большими объемами емкостей (от 25 до 200 л). Удобство таких моделей состоит в том, что при вытекании горячая вода автоматически замещается холодной. Особенно это удобно для душа или кухни, где необходим ее бесперебойный поток. И те, и другие виды способны нагревать воду до 75°С и в дальнейшем поддерживать в автоматическом режиме заданную температуру.

Устройство накопительного электронагревателя воды

Схема устройства электрического накопительного водонагревателя.

Данное оборудование хоть и имеет простое устройство (если провести сравнение с другими подобными агрегатами), но это не мешает быть ему надежным и экономичным, как показал не один тест. Экономичность достигается из-за того, что данный прибор греет воду постепенно, а для этого большая мощность не нужна. Он может работать при обычном напряжении в 220 В. Чтобы правильно эксплуатировать накопительный нагреватель, необходимо знать принцип его работы, а для этого нужно изучить внутреннее устройство данного отопительного агрегата. Рассмотрим все более подробно.

Накопительный нагреватель, как уже было отмечено, имеет емкость, которая размещена внутри корпуса. Обычно в современных моделях она выполнена из высокопрочной, устойчивой к коррозии стали. Внешний корпус, как правило, должен быть покрыт высококачественной эмалью. Между ними располагается теплоизоляция, которую делают из пенополиуретана.

Внутренняя поверхность бака обрабатывается стеклофарфором, который не имеет свойство отслаиваться, за счет чего вода в нем остается всегда чистой, что немаловажно, например, для принятия душа. В зависимости от модели, емкость может быть как горизонтально, так и вертикально расположена. Это важно, когда территория, где должно располагаться оборудование, имеет ограниченный размер.

В самой емкости бойлера располагается тэн, за счет которого и происходит нагревание воды. Кстати, время, которое необходимо для этого, напрямую зависит от объема бака (это нужно помнить при принятии душа).

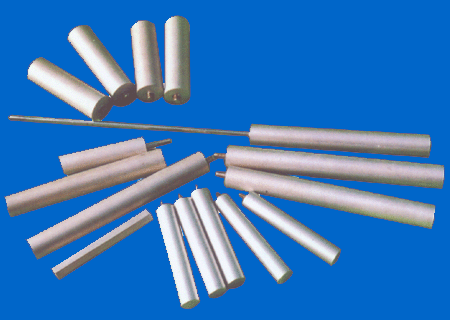

Одним из важнейших элементов водонагревателя считается магниевый анод. От него зависит срок службы нагревателя.

Внутри емкости размещен магниевый анод, от которого зависит срок службы электрического водонагревателя, поскольку именно он предотвращает образование коррозии. Несмотря на то что ее поверхность покрыта антикоррозийным слоем, имеющиеся сварочные швы все-таки подвержены коррозии. Срок службы самого анода зависит от производителя, так как у каждого из них есть свои секреты по его изготовлению. Следует учесть, что анод необходимо периодически заменять.

В устройство накопительного нагревателя также входит и встроенная система защиты, которая включает в себя наличие обратного клапана, редуктора и предохранительного клапана. Элементы группы безопасности предотвращает замерзание, перегрев бойлера и выход его из строя в целом. Редукционный клапан контролирует давление в агрегате и водопроводе, понижая его до необходимого показателя.

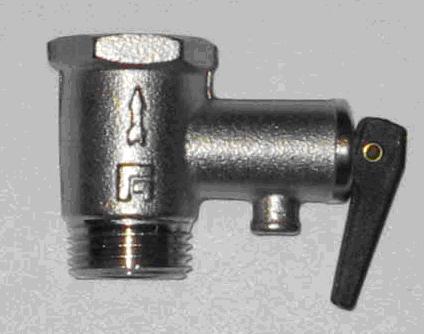

Обратный клапан бойлера необходим для того, чтобы вода пропускалась только в одном направлении. Кроме того, он предотвращает ее самопроизвольный слив, если подача жидкости была внезапно прекращена. Это препятствует сгоранию тэна. Как известно, при нагреве вода имеет свойство расширяться. По этой причине давление в бойлере может вырасти выше нормы, что приведет к его поломке. Поэтому в водонагревателе обязательно должен присутствовать предохранительный клапан, который при необходимости открывается, и жидкость сливается в канализацию. В устройство накопительного нагревателя входят и другие элементы.

Список элементов, из которых состоит накопительный водонагреватель

Внимательно посмотрите комплект элементов водонагревателя на наличие предохранительного клапана.

  • корпус;
  • емкость;
  • слой теплоизоляции;
  • магниевый анод;
  • тэн;
  • термостат;
  • блок управления;
  • группа безопасности;
  • датчик температуры;
  • индикатор;
  • электрический кабель.

Иногда случается так, что в комплекте оборудования клапан отсутствует, поэтому группу безопасности необходимо приобретать отдельно. Очень важно, чтобы клапан был сделан из качественных материалов. Следует отметить, что клапан очень сложно устанавливать самостоятельно и в данном случае лучше обратиться к специалистам.

После установки системы безопасности, прежде чем запускать нагреватель и начать эксплуатировать его, необходимо сделать тест-прогон оборудования и убедиться в работоспособности каждого клапана.

При установке накопительных нагревателей обязательным условием для обеспечения безопасности является наличие на электрическом кабеле так называемого УЗО (устройство защитного отключения).

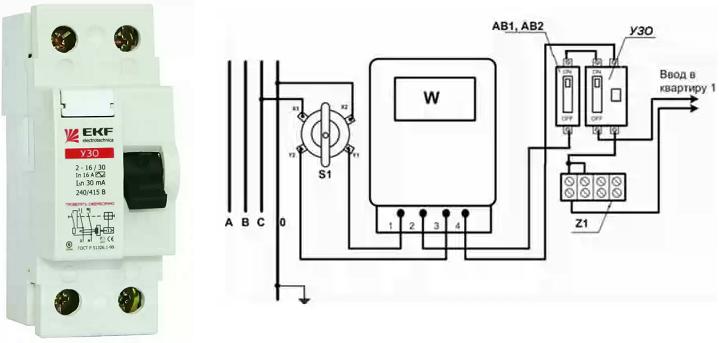

Схема подключения устройства защитного отключения.

Оно представляет собой небольшой блок с кнопками и индикатором-лампой. Данное устройство позволяет производить тест напряжения в электросети. В случае, если оно не соответствует норме, своевременное отключение агрегата предотвратит его поломку.

Положительные стороны накопительных водонагревателей

У накопительного электрического водонагревателя имеется 2 неоспоримых преимущества:

  1. При правильном выборе бойлера можно обеспечить бесперебойное поступление горячей воды. Так как такое оборудование выпускается с различными объемами емкостей, то, правильно рассчитав потребление воды (даже если есть необходимость пользоваться душем круглые сутки), можно добиться этого без проблем. Расчеты производятся в зависимости от количества пользователей.
  2. Большинство моделей электрических накопительных водонагревателей не потребляют электроэнергию больше чем 2 кВт. Если сделать сравнение, то потребляемая мощность такого бойлера сопоставима с расходом электричества, который нужен для работы утюга или электрочайника. К тому же не один проведенный тест подтвердил эти данные.

Кроме того, у всех накопительных водонагревателей имеется и другая положительная сторона. Поскольку данные водонагреватели различаются и по способу крепления, то выбрать тут есть из чего. Они бывают напольными, настенными или встраиваемыми. Например, настенные агрегаты отлично подойдут для душа, а встраиваемые могут располагаться под кухонной мойкой. В любом случае монтаж их относительно прост и каких-либо необычных инструментов, материалов или специального дорогостоящего оборудования для этого не понадобится.

Список необходимых инструментов для установки накопительных водонагревателей:

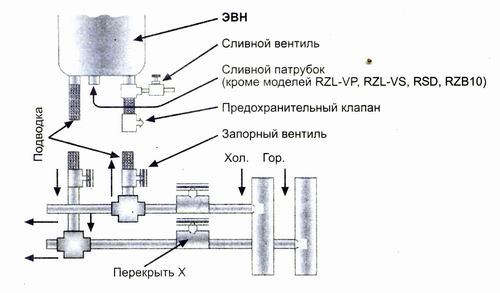

Схема монтажа накопительного водонагревателя.

  • дрель;
  • дюбели;
  • саморезы;
  • дополнительные краны;
  • фильтры (для снижения жесткости воды);
  • гибкие шланги;
  • электропровод, автомат защиты 16А, розетка стандарта “евро” (если еще не имеется отдельно проведенной проводки);
  • разводной ключ;
  • фум-лента;
  • кронштейны;
  • уровень;
  • рулетка;
  • ножовка.
Читать еще:  Полив огорода оборудование своими руками

Поскольку вода, передвигаясь по трубам, теряет определенный процент тепла, то, чтобы этого избежать, бойлер необходимо устанавливать как можно ближе к точке водозабора. Кроме того, перед покупкой данного нагревательного агрегата следует заранее определиться, какой мощности будет выбрана модель, так как для душа или ванной нужны одни показатели, а для кухни — другие. Как правило, накопительные водонагреватели с объемом бака 100 л мощностью 2 кВт могут нагревать воду до 70°С примерно за 3 часа. Большое внимание следует уделить и месту, где планируется расположить прибор, так как от этого напрямую будет зависеть удобство эксплуатации такого оборудования.

Отличия проточного и накопительного электрического водонагревателя

Если сделать сравнение проточного водонагревающего прибора с накопительным агрегатом, то преимущества второго будут понятны. Итак, чем же они различаются? Главным важным отличием, которое должно повлиять на выбор, является то, что проточные нагреватели потребляют намного больше электроэнергии (около 30 кВт), а она, как известно, на сегодняшний день стоит недешево. Происходит это за счет того, что вода в них нагревается сразу, проходя через тэн, а на это нужны большие мощности. Вследствие этого обычная проводка может не выдержать, поэтому для проточного нагревателя необходимо специальное электроснабжение с напряжением 380 В. В отличие от накопительных водонагревателей, проточные приборы рассчитаны на подачу воды только в одну точку.

В заключение можно сделать вывод, что перечисленные выше недостатки, которые имеются у проточного нагревающего оборудования, являются достаточными критериями, чтобы сделать выбор в пользу накопительных водонагревающих приборов.

Принцип работы и устройство накопительного водонагревателя (бойлера)

При отсутствии в квартире горячего водоснабжения на помощь приходят бытовые накопительные водонагреватели (или бойлеры, это одно и тоже). Существует множество моделей отличающихся мощностью, емкостью бака, типом нагрева. Самыми востребованными считаются бойлеры накопительного типа, работающие от электричества или газа.

Устройство и общий принцип работы накопительного водонагревателя

Общее устройство водонагревателя накопительного типа одинаково для любых моделей. Бойлер состоит из емкости для воды, которая заключается в декоративный кожух, а между ними проложен утеплитель. Получается подобие термоса. Основное различие накопительных бойлеров в том, какой у них стоит нагреватель: электрический ТЭН или газовая горелка.

Существуют накопительные водонагреватели косвенного нагрева, где подогревателем служит змеевик, подключенный к системе отопления. Такие бойлеры оказались практически не востребованы. Отопление работает не круглый год, а, значит, человек не имеет возможности летом пользоваться горячей водой.

Различаются нагреватели накопительные по типу монтажа. Вертикальные бойлеры занимают много места, из-за чего их ставят в просторном помещении. Для маленькой комнаты больше подходит горизонтальный водонагреватель. Последний вариант неудобен в плане пользования. У горизонтального бойлера происходит быстрое смешивание горячего и холодного слоя воды. В итоге при открывании крана идет кипяток, а примерно через минуту начинает течь более прохладная вода.

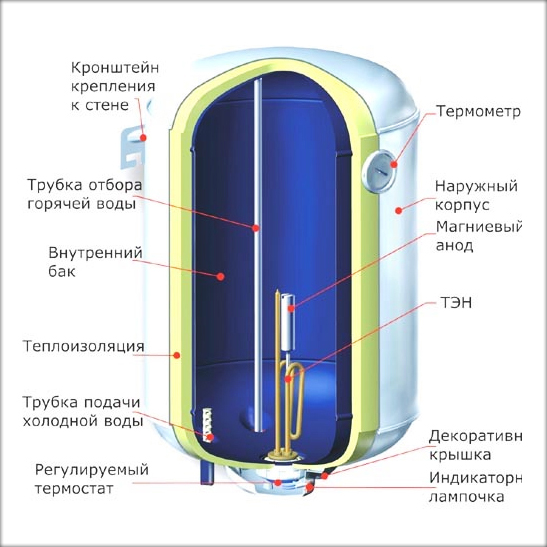

Общее устройство бойлера

Давайте рассмотрим, как выглядит схема обычного водонагревателя накопительного типа:

  • Основой бойлера служит бак. В бытовых моделях его емкость ограничивается 300 л. Производят бак из нержавейки или стали. Чтобы металл не ржавел, в качестве внутреннего покрытия применяют стеклоэмаль, стеклофарфор или титановое напыление.
  • Бак для воды заключен во внешний декоративный корпус. Он бывает из нержавейки, обычной стали с эмалированным покрытием или пластика.
  • Между накопительным баком и наружным корпусом пространство заполнено теплоизоляционным материалом – пенополиуретаном.
  • Лицевая область наружного корпуса водонагревателя оснащена термометром.
  • Сердцем накопительного бойлера служит нагреватель. Электрический водонагреватель работает от встроенного элемента – ТЭНа (трубчатый электронагреватель). Газовые накопительные водонагреватели комплектуются горелкой и дымоходом.
  • В нижней части накопительного бойлера выходят патрубки горячей и холодной воды. На патрубке холодной воды устанавливают предохранительный, а также обратный клапан. Первый – открывается от превышения давления воды внутри бака. Второй – не дает уйти воде из бака при отсутствии давления в водопроводе. Патрубок горячей воды соединен с трубкой забора.
  • Электронный блок предназначен для управления работой накопительного водонагревателя. Он получает сигнал от термостата, датчики которого установлены внутри бака.
  • Магниевый анод защищает стальной бак бойлера от электрохимической коррозии, отдавая ионы.

Монтаж и эксплуатация любого накопительного водонагревателя не вызывает затруднения у пользователя. Прибор кронштейнами крепят к стене. Подающий трубопровод может быть подключен только к водопроводу с холодной водой. В этом и заключается принцип работы бойлера, так как в нем нагревается именно холодная вода. Если вход накопительного водонагревателя подключить к централизованному ГВС квартиры, то корректное достижение температуры после подачи в бак горячей воды станет невозможным.

Принцип работы

Основной принцип работы накопительного водонагревателя заключается на послойном разделении жидкостей разных температур. По закону физики теплая вода находится вверху, а холодная снизу. Для полного представления, как работает бойлер, рассмотрим по порядку все действия:

  • При открывании водопроводного крана начинается расход воды. Верхние слои горячей жидкости из бака бойлера через трубку забора направляются в трубопровод.
  • Давление внутри бака водонагревателя становится меньше, чем в подающем водопроводе. Обратный клапан открывается и начинается подпитка холодной воды. Когда давление водопровода и внутри бака сравняется, обратный клапан закрывается. Во время подпитки холодная вода не смешивается с горячей благодаря рассекателю, установленному на конце подающего патрубка.
  • О поступлении внутрь бака водонагревателя холодной воды сигнализирует датчик. Он дает команду блоку управления включить подогрев.
  • На ТЭН подается электроэнергия, и вода греется до заданной температуры. У газового водонагревателя вместо электричества на горелку подается газ. Когда вода нагреется до нужной температуры, термостат отключает нагревательный элемент.

В работе накопительного водонагревателя происходит непрерывный цикл. Забранную горячую жидкость постоянно замещает холодная вода. Теплоизоляция под кожухом предотвращает быстрое остывание. Вода остается теплой в течение 2–3 суток.

Бойлер нужно правильно подобрать по мощности и объему. При большом разборе воды маломощная модель не справится с прогревом. На выходе жидкость не будет соответствовать заданной температуре.

Устройство и принцип работы электрического бойлера

Электрические водонагреватели считаются самыми востребованными у жильцов квартир и частных домов. Популярность обусловлена простотой монтажа и эксплуатации. На схеме в разрезе показано устройство накопительного водонагревателя. Давайте рассмотрим, как выглядит электрический бойлер изнутри:

  • Рассматривать устройство накопительного электрического водонагревателя начнем с бака. Он бывает круглой или овальной формы. Заключен бак в декоративный кожух. Внутреннее пространство между двумя емкостями заполнено пенополиуретаном.
  • Особенностью устройства электрического водонагревателя является наличие ТЭНа. Элемент установлен снизу бака бойлера на фланцевом соединении.
  • Включением и выключением ТЭНа управляет термостат. Любой водонагреватель накопительный работает без превышения максимально допустимой температуры. У электрических бойлеров этот показатель равен 75 о С.
  • Водонагреватель имеет защиту. В случае выхода из строя термостата ТЭН будет обесточен при достижении критической температуры воды 85 о С.
  • Забор горячей воды осуществляется через трубку, конец которой выведен к верхней части бака бойлера. Для подпитки холодной воды снизу бака вмонтирован патрубок.
  • Магниевый анод защищает корпус бака от коррозии. По истечении 2–3 лет элемент разрушается и его нужно менять.
  • О работе водонагревателя сигнализирует индикаторная лампочка.

Зная, как устроен бойлер, можно разобраться с его работой. Холодная вода поступает внутрь бака бойлера через патрубок. Датчик посылает сигнал блоку управления, который с помощью термостата подает напряжение на ТЭН. Вода нагревается до заданной температуры. Датчик подает новый сигнал, и термостат прерывает подачу напряжения. После забора горячей воды цикл повторяется.

Разновидности ТЭНов

По принципу действия ТЭНы одинаковы. Нагревательным элементом выступает спираль. А вот по исполнению ТЭНы отличаются и делятся на два вида:

    Мокрый ТЭН состоит из спирали, герметично запаянной внутри медной трубки. В качестве наполнителя используют кварцевый песок. Он играет роль изолятора и предотвращает прикасание спирали к внутренним стенкам медной трубки. Достоинство мокрого ТЭНа в низкой стоимости. Недостаток – большой размер и низкий показатель электробезопасности. При повреждении медной трубки или прикосновения к ней спирали возникает пробой. В результате человек, пользующийся горячей водой, получает удар током.

Накопительный водонагреватель с сухим ТЭНом стоит дороже, но он безопаснее и отличается длительным сроком эксплуатации. Компактные размеры позволяют вмонтировать в бойлер два нагревателя. Самым надежным считается сухой ТЭН, наборной корпус которого сделан из стеатита.

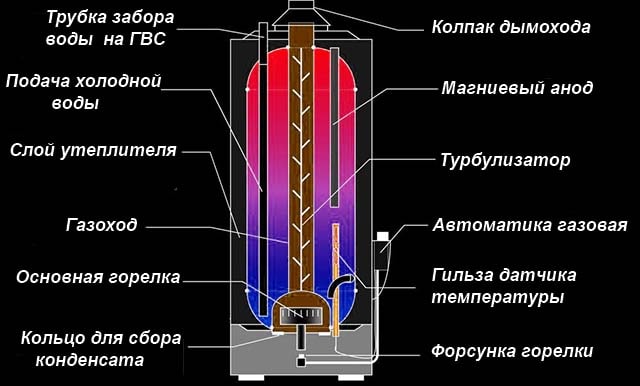

Устройство и принцип работы газового прибора для нагрева воды

По устройству и принципу работы газовый бойлер немного отличается от своего электрического собрата. Газовому водонагревателю присущ все тот же бак, заключенный в кожух с утеплителем из пенополиуретана. Защитой служит анод. Подача холодной и забор горячей воды происходит через вмонтированные в бак трубки. Включением и выключением подогрева управляет термостат. На этом все сходства заканчиваются. Руководствуясь схемой, более подробно рассмотрим устройство бойлера, чтобы выявить основные отличия газового прибора:

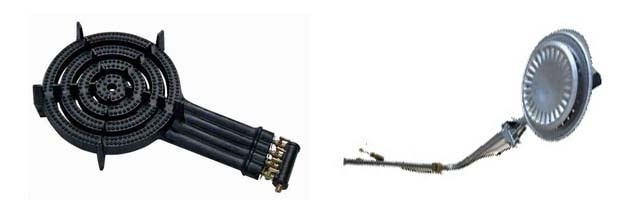

  • Основным отличием от электрического бойлера является наличие газового устройства для нагрева воды – горелки.
  • Подключение к газовой магистрали осуществляется через блок. Внутри него установлен редуктор, который соединен трубкой с форсункой горелки.
  • Конструкция бака накопительного водонагревателя существенно отличается от электрического аналога наличием дымохода. Он состоит из стальной трубы, вертикально вваренной через весь бак. Сверху дымоход соединен с вытяжным колпаком. По нему осуществляется отвод продуктов сгорания на улицу.
  • Внутри дымохода вмонтирован рассекатель. Его пластины забирают тепло отводящихся газов и отдают воде. Получается двойной обогрев: от горелки и рассекателя.
  • Из-за разницы температур холодной воды и пламени горелки в дымоходе образуется конденсат. Для его сбора под горелкой установлено кольцо.
Читать еще:  Стрейч шланг для полива xhose икс хоз м насадка

Работает газовый водонагреватель по аналогичному принципу, что и электрический бойлер. Отличие только в том, что электронный блок с термостатом управляют работой горелки. При понижении температуры на форсунку подается газ и происходит розжиг. Когда температура воды достигнет заданных параметров, происходит отключение горелки.

Газовые водонагреватели пользуются малым спросом из-за сложности установки. Потребуется составлять проект, а монтаж разрешен только специалистам газовой службы. Однако неоспоримым плюсом является экономия из-за более низкой цены на газ.

Из двух рассмотренных вариантов первое место отдают электрическим накопительным водонагревателям. Прибор можно самостоятельно установить в любом месте. Главное, обеспечить бесперебойную подачу холодной воды под давлением.

Какой бойлер выбрать – сравнение по принципу работы, сложности подключения и цене

Из-за сложившихся стереотипов название «бойлер» часто ассоциируется с электрическим водогрейным баком. Хотя существуют и другие версии бытовых приборов, обеспечивающих автономное горячее водоснабжение частных домов и квартир. В определенных условиях использование газовых аппаратов и емкостей косвенного нагрева гораздо выгоднее и комфортнее. Чтобы выбрать накопительный водонагреватель, стоит сравнить принцип работы бойлеров различных типов, нюансы подключения и особенности эксплуатации.

Что важно знать о бойлере электрическом

Конструкция водонагревательного прибора, изображенного ниже на схеме, включает следующие элементы:

  • внешний металлический корпус цилиндрической либо прямоугольной формы, оснащенный кронштейном настенного крепления;
  • внутренний бак из эмалированной или нержавеющей стали;
  • нагреватель – ТЭН мощностью 1.5—2.5 кВт, установленный вертикально в нижней зоне емкости;
  • магниевый либо титановый анод;
  • термостат – выносной или вмонтированный в ТЭН;
  • трубки подачи холодной и отбора горячей воды;
  • термометр;
  • обязательный элемент обвязки — обратный предохранительный клапан «два в одном» обычно идет в комплекте с подогревателем;
  • органы управления, расположены на нижнем торце цилиндрического бака либо на передней панели прямоугольной версии.

Примечание. Пространство между наружным кожухом и внутренним водяным резервуаром заполнено полимерным утеплителем. В дешевых моделях применяются обычные трубчатые электронагреватели, в более дорогих – ТЭНы «сухого» типа с керамической защитой от накипи.

Как работает бойлер с электрическим нагревом:

  1. После установки и подключения (схема показана в следующем разделе статьи) внутренний объем резервуара заполняется холодной водой через трубку, выходящую в нижнюю часть бака.
  2. Дальше следует включение и нагрев массы воды ТЭНом. Когда температура достигает установленного либо максимального значения, терморегулятор отключает электронагреватель.
  3. Водоразбор производится через трубку, заканчивающуюся в верхней зоне емкости, где температура воды достигает высшей точки. Одновременно идет подпитка бака из водопровода через нижнюю трубку.
  4. В процессе работы системы ГВС вода в резервуаре охлаждается, термостат автоматически включает нагревательный элемент. Если водоразбор отсутствует, содержимое бака периодически подогревается ТЭНом, дабы поддерживать нужную температуру.

Справка. Максимальная температура нагрева большинства бойлеров составляет 75 градусов, рекомендованная для экономии электричества – 55 °С. Некоторые модели оборудованы датчиком перегрева, отключающим ТЭН по достижении порога +85 °С.

Поскольку корпуса трубчатого нагревателя и резервуара сделаны из разнородных металлов (медь, сталь), рядом с ТЭНом устанавливается магниевый анод. Цель – предотвратить разрушение стенок емкости электрохимической коррозией. Подробнее принцип действия и устройство бойлера для нагрева воды разъясняется на видео:

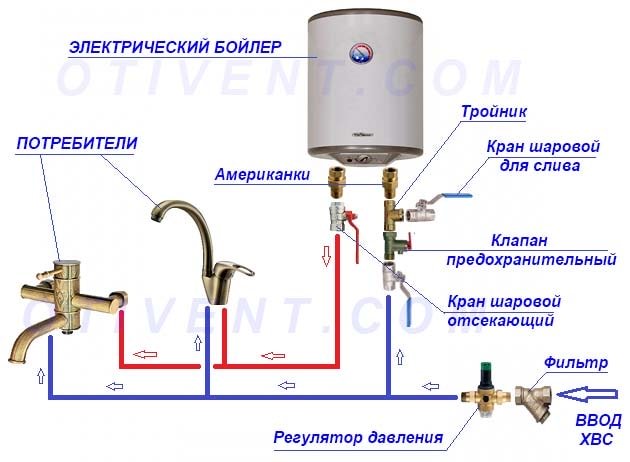

Схема подключения

Установка и подсоединение электрического водонагревателя к трубам не представляет никакой сложности и при желании выполняется самостоятельно:

  1. Закрепите бак на стене, используя штатные скобы. Помещение для расположения бойлера – кухня, ванная комната или котельная.
  2. Подключите аппарат к водопроводу и сети ГВС, ориентируясь по схеме.
  3. Электропитание обеспечивается от обычной розетки, оснащенной заземляющим контактом.

Поясним функции некоторых деталей обвязки. Ключевой элемент – клапан «2 в 1», устанавливаемый на входе бойлера и решающий 3 задачи:

  • не допустить опорожнения емкости обратно в трубу водопровода;
  • сбрасывать лишнее давление, возникающее в результате нагрева и расширения жидкости внутри закрытого бака;
  • принудительный слив воды.

На схеме обвязки условно не показано подключение сбросного клапана к канализации

Остальная запорная арматура нужна для удобства ремонта и чистки водонагревателя. Чтобы вытащить негодный магниевый анод, емкость надо опорожнить. Сброс через носик штатного клапана происходит слишком долго из-за малого проходного сечения, лучше поставить тройник и дополнительный кран.

Замечание. Схема быстрого слива особенно актуальна в дачных домах с периодическим отоплением. Дабы уберечь водопровод от размораживания зимой, хозяевам перед отъездом приходится каждый раз опорожнять систему.

Американки и отсекающие краны пригодятся в случае поломки, когда нагреватель требуется снять и отремонтировать без разборки водяных магистралей. Зачем нужен фильтр на входе в здание, знает любой здравомыслящий домовладелец.

Преимущества и недостатки

Перечисляя достоинства бойлеров, мы не станем упоминать особенности, присущие всем накопительным нагревателям. Плюсы электрических аппаратов:

  • доступная цена водонагревателя;
  • простота монтажа и обвязки;
  • разрешение на подключение к электросети не требуется;
  • относительно небольшие размеры;
  • исполнение агрегатов – вертикальное или горизонтальное, настенное либо напольное;
  • обслуживание – не чаще 1 раза в 2—3 года, выполняется самостоятельно.

Справка. Стоимость емкостного водонагревателя с баком 100 л стартует от 120 у. е. (модель «Аристон» SB R 100 V). Китайские аналоги обойдутся еще дешевле.

Обслуживание бойлера включает промывку, очистку, замену магниевого анода. Если прозевать момент критического износа анода, электрохимическая коррозия возьмется за медь греющего элемента и металл бака. Проржавевшая емкость не восстанавливается – нужно покупать новый аппарат. То же самое со сгоревшим ТЭНом.

Теперь о минусах электроприборов:

  • по скорости нагрева (около 2 часов) изделия проигрывают газовым и косвенным аппаратам идентичного объема;
  • потребление недешевого энергоносителя;
  • невозможность проверить состояние анода без разборки агрегата;
  • ограниченная вместительность.

Электронагреватели чувствительны к жесткости воды. Чем выше содержание солей магния и кальция, тем скорее «тает» анод и толще слой накипи на стенках и корпусе ТЭНа. Вопрос решается ежегодной чисткой.

За 2–3 года эксплуатации с жесткой водой ТЭН покрывается слоем накипи, анод разрушается до основания. Чистить водонагреватель лучше 1 раз в год

Газовые накопительные водонагреватели

Внешне агрегат напоминает вертикальную версию электрического накопителя – корпус цилиндрической формы, штуцеры подвода труб и термометр на лицевой стороне. Только сверху появился патрубок дымохода, а снизу – дополнительная секция с газовым оборудованием.

Внутреннее устройство бойлера, использующего природный либо сжиженный газ, имеет существенные отличия:

  • в нижней дополнительной секции находится открытая (атмосферная) камера сгорания и газовая горелка;
  • бак пронизывает вертикальная жаровая труба, отводящая продукты горения наружу через внешний патрубок с колпаком;
  • внутрь дымоотвода помещен датчик тяги и турбулизатор, заставляющий раскаленные газы двигаться медленнее и активно обмениваться теплом с водяным резервуаром;
  • снизу под горелкой расположена емкость сбора конденсата;
  • подачей топлива ведает автоматика безопасности – энергонезависимый газовый клапан SIT Group или другого производителя;
  • в баке предусмотрена погружная гильза датчика термостата, соединенного капиллярной трубкой с клапаном безопасности.

Трубки холодной и горячей воды на чертеже попали в одну плоскость, поэтому перекрывают друг друга

Примечание. Указанные автоматические клапаны применяются в газовых котлах напольного типа. Алгоритм работы абсолютно одинаков для всех установок: элемент закрывает подачу горючего, когда исчезает тяга, тухнет пламя или падает давление газа в трубе. Подробный обзор функций газовой автоматики читайте в соответствующем разделе нашего ресурса.

Принцип работы данного вида бойлеров заключается в двойном нагреве бака с водой – непосредственно от горелки и теплотой дымовых газов. Как функционирует газоиспользующий водонагреватель:

  1. После открытия клапана газ поступает на запальник, где вручную поджигается искрой от пьезоэлектрической кнопки. Когда пользователь выставляет желаемую температуру поворотом регулятора, включается в работу основная горелка.
  2. Масса воды нагревается от камеры сгорания и дымохода, образующийся конденсат стекает в специальную емкость и постепенно испаряется.
  3. По достижении заданной температуры срабатывает термостат, автоматика выключает основную горелку.
  4. При охлаждении или водоразборе горение автоматически возобновляется.

Газогорелочные устройства бойлеров отличаются круглой формой и похожи на конфорки кухонной плиты

Уточнение. В более современных моделях газовых бойлеров, например, Baxi SAG3 100, система розжига работает без постоянно горящего запальника. Искра на специальном электроде вырабатывается с помощью батареек, как сделано на многих проточных водонагревателях (то бишь, газовых колонках).

В остальном конструкция бойлера аналогична электроаппаратам. Трубка холодной воды находится внизу, забор для ГВС – вверху, металл от коррозии защищает магниевый анод. В напольном исполнении соединительные патрубки выходят из верхней крышки бака. Очень доходчиво принцип действия агрегата показан в англоязычном видеоролике:

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
