Устройство конструкции шахтного колодца

Шахтные колодцы

3.33. Шахтные колодцы представляют собой вертикальные выработки с большими размерами поперечного сечения по сравнению с водозаборными скважинами. Их применение, как уже отмечалось, должно быть ограничено эксплуатацией подземных вод водоносных горизонтов, залегающих на сравнительно небольших глубинах, обычно до 30 м.

Шахтные колодцы состоят из следующих конструктивных элементов: надземной части — оголовка, ствола, водоприемной части, водосборной части-зумпфа (рис. 6).

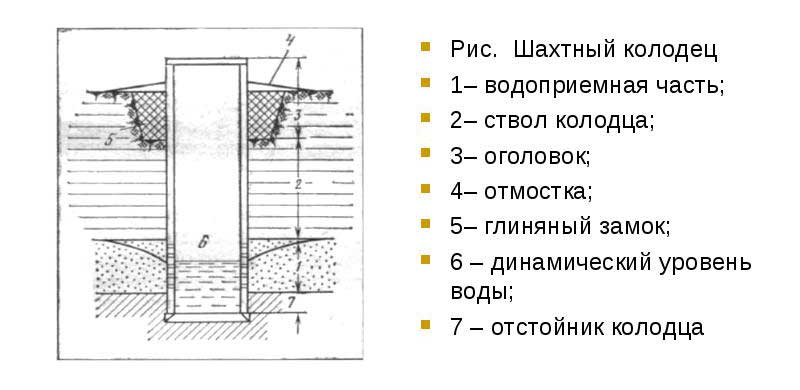

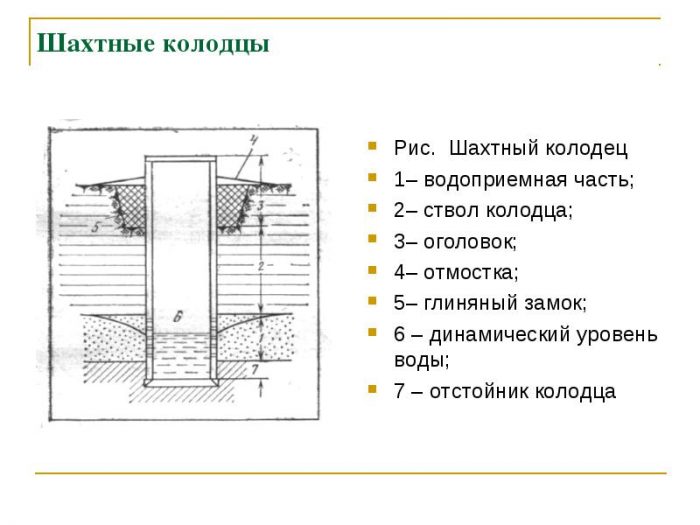

Рис. 6. Общая схема шахтного колодца

1 — отмостка; 2 — оголовок; 3 — замок; 4 — ствол шахты; 5 — водоприемная часть; 6 — зумпф

Оголовок предназначен для защиты от попадания в колодец загрязненных поверхностных вод сверху, а также для создания удобных в эксплуатации условий (подъема и разбора воды, наблюдений за состоянием колодца и т.п.). В местах с низкими температурами устройство оголовка в сравнительно неглубоких колодцах необходимо также и для защиты от промерзания. Для предохранения колодца от обрушения и загрязнения его стенки укрепляют.

Возвышение оголовка колодца над поверхностью земли по санитарным условиям должно приниматься не менее 0,8 м. Для предохранения от загрязнений оголовок перекрывается крышкой, над ним устраивают навесы или будки. Вокруг колодца (в земле) укладывают глиняный замок, а поверхность земли для лучшего отвода воды замащивается или асфальтируется с уклоном в сторону от колодца.

Оголовок и ствол должны быть непроницаемы, чтобы вода (поверхностная или грунтовая) из самых верхних водоносных горизонтов не могла проникать в колодец.

3.34. Водоприемная часть шахтных колодцев в зависимости от гидрогеологических условий и глубины устраивается только в дне или стенках или же в дне и стенках колодца. Дно колодца при приеме воды через него должно быть снабжено гравийным фильтром или оборудовано плитой из пористого бетона. В стенках при приеме воды через них должны быть устроены специальные окна из пористого бетона или окна, заполненные гравийным фильтром.

Зумпф устраивается в том случае, когда в колодцах необходимо иметь некоторый запас воды; его размеры определяются величиной необходимого запаса воды.

В зависимости от рода материала, используемого для крепления стенок, существующие конструкции шахтных колодцев могут быть подразделены на деревянные, из каменной и кирпичной кладки, бетонные и железобетонные.

В настоящее время наиболее перспективны шахтные колодцы из сборных железобетонных элементов (колец, панцирных плит).

Шахтные колодцы для глубин 10, 20 и 30 м сооружаются из сборных железобетонных колец с фальцами высотой 1,05 м и внутренним диаметром 1 м при толщине стенок 8 см (рис. 7).

В устойчивых грунтах стык колец в стволе заделывается цементным раствором, а в песчаных грунтах (когда благодаря заклиниванию может происходить нависание колонны) применяются специальные конструкции стыка, работающие на разрыв.

Водоприемная часть принята в виде кольца из пористого бетона, армированного такой же сеткой, как и обсадные железобетонные кольца ствола колодца, причем для придания большей прочности в кольцах верхней и нижней частей имеются пояса из бетона. В нижней части колодца укладывается трехслойный обратный фильтр (см. рис. 7).

Рис. 7. Конструкция несовершенного шахтного колодца из сборных железобетонных колец

а — план и разрез: б — деталь водоприемной части; в — телескопическая конструкция колодца; 1 — фильтр; 2 — кольца; 3 — вентиляционная труба; 4 — щебеночное крепление; 5 — глиняный замок; 6 — донная плита из пористого бетона; 7 — вкладыши из пористого бетона; 8 — гравийная подсыпка; 9 — металлическое кольцо опускного приспособления; 10 — тампон из бетона; 11 — щебень; 12 — гравий; 13 — песок

При вскрытии песчаных и плывунных грунтов крепление колодца осуществляется кольцами диаметром 0,65 м. В этом случае в несовершенных колодцах донный фильтр устраивается в виде бетонной армированной плиты, укладываемой на щебеночно-гравийную обсыпку, толщина которой принимается равной 30 см.

Совершенные колодцы глубиной 20 и 30 м имеют несколько иную конструкцию, включающую устройство зумпфа из железобетонных колец (рис. 8).

Рис. 8. Конструкция совершенного шахтного колодца из сборных железобетонных колец

1 — кольца; 2 — вентиляционная труба; 3 — щебеночное крепление; 4 — глиняный замок; 5 — водоносный грунт; 6 — водоупорный грунт; 7 — зумпф

3.35. Проходка шахтных колодцев с креплением их железобетонными кольцами может быть механизирована с помощью агрегатов КШК-25 и КШК-30 и др.

Технические данные агрегата КШК-25:

Длина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6700 мм

Ширина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2149 мм

Высота . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3200 мм

Масса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5250 кг

Диаметр шахты до установки обсадных колец . . . . . . . . . . . . . . . . . . 1230 мм

Наибольшая глубина бурения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 м

Мощность машины от двигателя ГАЗ-МК . . . . . . . . . . . . . . . . . . . . . 22,1 кВт

Средняя производительность на глубину

до 25 м . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-165 м/ч

Расход горючего на 1 ч работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 кг

Высота вышки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5500 мм

Численность обслуживающего персонала . . . . . . . . . . . . . . . . . . . . . 1 моторист

В связных грунтах диаметр проходки шахты таким агрегатом составляет 1230 мм. В песчаных и плывунных грунтах колодец приходится разрабатывать телескопическим способом (см. рис. 7), при этом (в случае заклинивания колонны из колец диаметром 1 м) дальнейшая проходка ствола шахты производится буром диаметром 560 мм с уширителем диаметром до 850 мм и закрепляется железобетонными кольцами диаметром 650 мм (последние опускаются на тросах с помощью ручных лебедок и наращиваются на суженную колонну по мере углубления шахты). Донную плиту опускают моторной лебедкой агрегата без предварительного понижения уровня воды в колодце. По окончании спуска ее прижимают буровыми штангами и производят откачку воды (бадьей агрегата), после чего плиту закрепляют вручную с помощью четырех вкладышей.

Что такое шахтный колодец

Водоснабжение загородного или дачного дома – задача первостепенная, и, если жилье находится вдалеке от централизованного водопровода, решается только обустройством собственного колодца или питьевой скважины. Одним из решений, которое помогает подвести воду из автономного источника воды, является трубчатый или шахтный колодец. Схема колодца трубчатой конструкции

Разновидности колодцев для снабжения питьевой водой

Водозаборные объекта бывают:

1. Трубчатыми;
2. Шахтными.

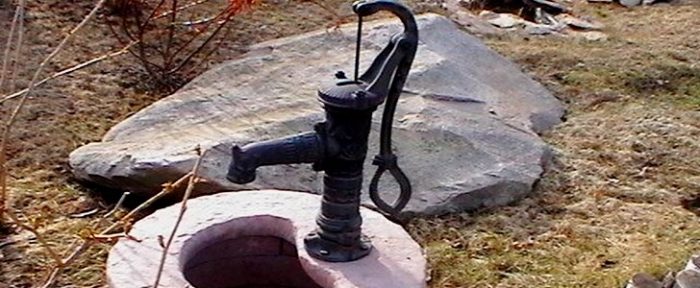

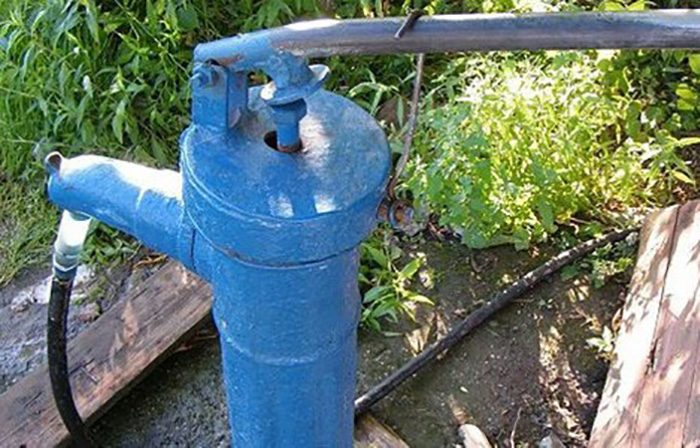

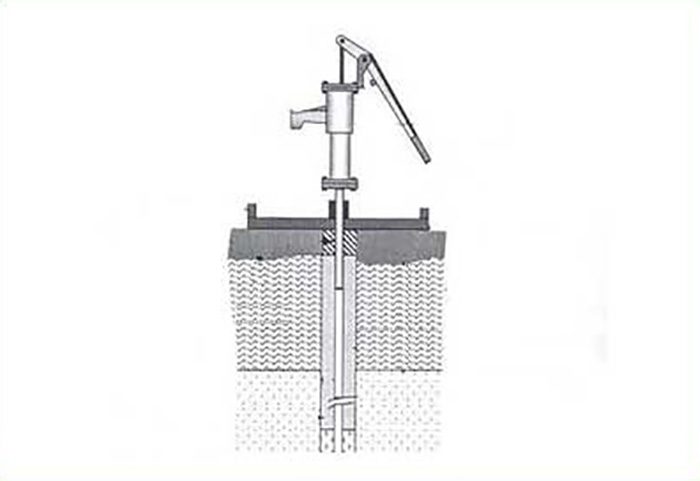

Трубчатое сооружение – это, проще говоря, колонка, или абиссинский колодец, который все видели и пользовались в поселках городского типа или деревнях. Для подъема воды на поверхность используется ручной насос, а это означает, что вода, которая поступает из трубчатого колодца, залегает неглубоко. Это – быстровозводимая конструкция, на ее обустройство уйдет максимум 2 рабочих дня, и делается такой колодец бурением скважины или уплотнением грунта забиванием трубы. То есть, конечный результат обустройства трубчатого колодца – стандартная скважина небольшой глубины, которую затем обустраивают фильтрами грубой очистки и насосом, часто электрическим, а не ручным.

При бурении скважины в слабом или рыхлом грунте, а также при глубоком бурении скважину укрепляют обсадными трубами, чтобы стенки отверстия не осыпались и не загрязняли питьевую воду. Обычно обсадные трубы берут небольшого диаметра, поэтому их соединяют между собой резьбовым соединением, что позволяет добиться большой герметизации стыков скважин. Схема колодца шахтного исполнения

Разновидности трубчатых абиссинских шахтных колодцев:

1. Колодец мелкого заглубления (глубина шурфа – ≤ 40 м). Колодец ≤ 9 м глубиной обустраивают забивкой трубы, которая сразу будет работать как обсадная. Но это можно сделать в рыхлом (песчаном, супесчаном) грунте;
2. Сооружение глубокого заглубления (≥ 40 м). Шурф глубиной ≤ 50 м делают ударно-канатным способом, колодцы глубиной ≥ 50 м – колонковым или роторным способами.

Технические требования к колодцам просты:

Именно из-за мелкой глубины такое сооружение не рекомендуется бурить рядом с ватерклозетами, сточными канавами, септиками и выгребными ямами. Также следует (по возможности) бурить на самом высоком участке двора.

Поэтому, прежде, чем бурить шурф для колодца по трубчатому типу, необходимо провести геологические и геодезические исследования грунта. Результат исследований помогут не только определить местоположение скважины, но и выбрать способ бурения, размер трубы, тип грубого фильтра, модель насоса, и т.д. Варианты обустройства шахтных колодцев

Важно: пространство между обсадными трубами и грунтом обязательно следует засыпать глиной. Этот уплотняющий слой называется обратной засыпкой, и работает как водный барьер от попадания в скважину грунтовых и дождевых вод.

Достоинства и недостатки

1. вода в трубчатом колодце всегда будет чистой, так как скважина надежно защищена обсадными трубами, обратной засыпкой и фильтром грубой очистки, который монтируется на конце обсадной трубы в виде перфорированного наконечника;
2. Колонку можно пробурить рядом с домом;
3. Подъем воды ведется с планируемого горизонта;
4. Правильно пробуренная и обустроенная скважина дает полноценный дебет чистой питьевой воды.

Недостатки:

1. Если водный горизонт залегает слишком близко (выше 7 метров), то добыть с нег оводу будет невозможно;
2. Выбор сезона для бурения или пробивания скважины влияет на правильную глубину колодца. Если выбрать время обустройства колодца неправильно (например, во время дождей), то можно увидеть, как ваш колодец мелеет и из него уходит вода;
3. Колодец должен работать постоянно: если забросить его, то скважина заилится;
4. Точность монтажа обсадных труб должна быть очень высокой – при неточной стыковке возможна разгерметизация швов и заиливание скважины.

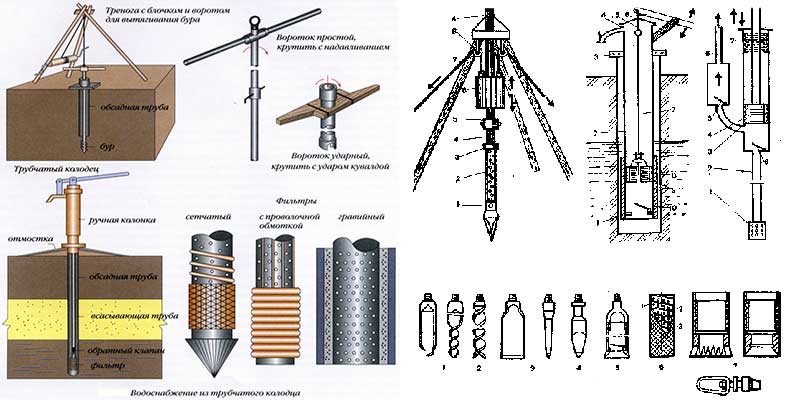

Приспособления для бурения абиссинского колодца

Основные принципы строительства трубчатого колодца

В мягком грунте трубы в грунт просто забиваются кувалдой. Чтобы трубы входили мягче, грунт периодически смачивают. Операции проводятся таким образом:

1. В намеченном месте (после исследований) копается лидер-лунка Ø до 1,5 м и глубиной до 1,5-2 м;
2. На первую трубу монтируется хомут и фильтр грубой очистки, а также стальная баба для придания веса конструкции;
3. Следующий хомут нужно смонтировать на 2 метра выше фильтра;
4. Труба устанавливается в центре лунки засыпается грунтом и утрамбовывается;
5. Забивают трубу опусканием бабы на канате.

Устройство шахтного колодца

Как устроен шахтный водозаборный колодец

Такое шахтный колодец также можно легко сделать своими руками. Обычно колодец обустраивают одновременно с рытьем шурфа и укрепления его стен. Разновидности шахтных гидротехнических сооружений обуславливаются разными стройматериалами, которые используются для укрепления шурфа:

1. Стенки из дерева;

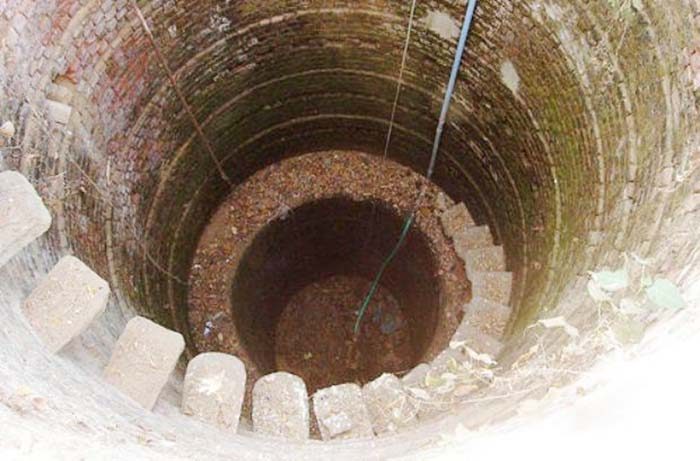

2. Кирпичные или каменные стенки;
3. Из пластика;
4. Из ж/б конструкций.

Шахтные колодцы со стенками из железобетонных труб пользуются самой большой популярностью из-за простоты строительства и длительности эксплуатации. Вес труб или ж/б колец заставляет использовать подъемный кран для опускания бетонных элементов в шурф, но длительный срок службы такого колодца оправдывает все расходы.

Важно: колодец шахтного типа необходимо защищать от верховодки и атмосферных осадков. Защита состоит из слоя битума и рулонной гидроизоляции (рубероид или полиэтилен). Стыки труб и швы гидроизоляции также промазываются битумом.

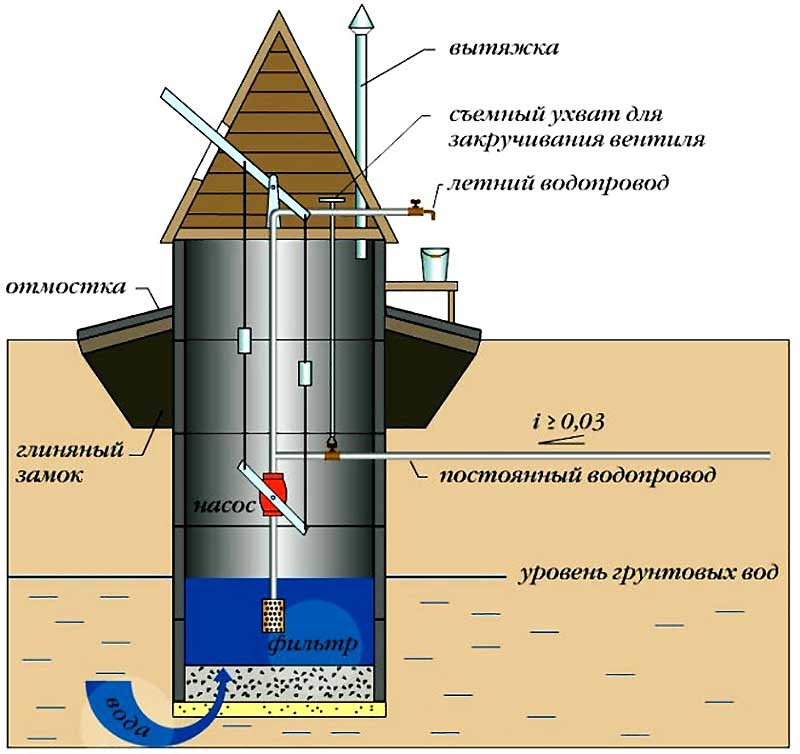

Как устроен колодец шахтного типа

Оголовок должен находиться выше уровня грунта – для защиты от мусора и отрицательных температур, так как оголовок утепляется. Основные составляющие конструкции:

1. Водоприёмник, который устраивается в нижней части и служит для приема и фильтрования воды;
2. Шахтный ствол, который находится в грунте и служит для защиты от обрушения стенок колодца, а также для ограждения питьевой воды от грунтовых вод и атмосферных осадков;
3. Оголовок защищает колодец от мусора и замерзания воды, конструкция должна иметь защитную кровлю и ворот для аварийного ручного подъема воды.

Достоинства конструкции:

1. Длительный срок безремонтной службы – более 50-70 лет;
2. Шахтное сооружение дешевле бурения Устройство скважины;
3. Простота очистки воды;
4. Большой диаметр шахты позволяет автоматизировать подъем воды любыми типами насосов – глубинными, центробежными или вибрационными;
5. Не нужно оформление разрешительных документов – после окончания строительства колодец достаточно зарегистрировать в БТИ.

Колодец из железобетонных колец

Недостатки:

1. Временные и трудовые затраты на строительство выше, чем на аналогичные процессы в оборудовании трубчатого колодца;
2. Ежегодно необходимо чистить и дезинфицировать гидротехническое сооружение;
3. Необходима постоянная откачка или забор воды, чтобы не допустить заиливания шахты;
4. Качество питьевой воды обуславливается устройством надежного фильтра;
5. Плохая герметизация стыков труб и швов гидроизоляции колодца приводит к загрязнению.

Как построить колодец

Копать шурф для водозабора лучше всего поздней осенью или в начале зимы, так как грунтовые воды в это время уходят на максимальную отметку, и нет риска обнаружить верховодку, а сам шурф можно сделать намного глубже, чем планировалось, что позволит иметь гораздо больший суточный дебет питьевой воды. Рытье шурфа для шахтного колодца

Рытье шурфа и сборку колодезной конструкции проводят в следующей последовательности:

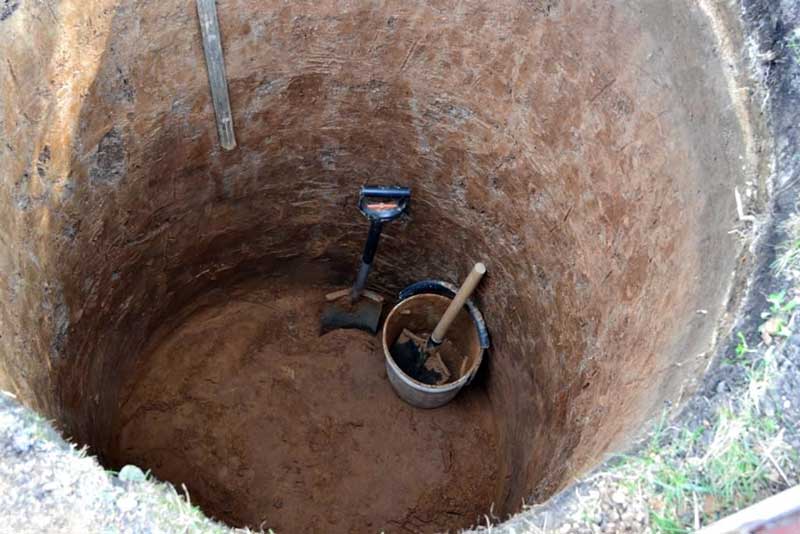

1. Шурф выкапывают лопатой с коротким черенком, чтобы можно было удобно выбрасывать грунт наверх – длинный черенок не позволит повернуть лопату в узкой скважине. Первоначальная глубина – 0,5-1,0 м и диаметр 1 м;
2. В эту лидер-лунку лебедкой или подъемным краном опускают первое железобетонное кольцо или трубу;
3. Рытье колодезного шурфа продолжается выемкой грунта под кольцом, которое будет проведать ниже под своей массой;
4. После просадки первой части бетонной обсадной трубы до глубины 1 метр сверху опускают второе кольцо или трубу. Ж/б кольца соединяются друг с другом стальными скобами, под которые перфоратором сверлятся отверстия нужного диаметра. Швы и места соединений герметизируются битумом или герметиком;
5. Таким же образом монтируют следующие кольца. Набор колец заканчивают, когда дно шурфа начнет активно увлажняться. Пока позволяют возможности, воду можно отчерпывать или откачивать, продолжая углублять колодец, но при обильном поступлении воды землеройные работы следует прекратить;
6. Дно колодца застилается мытым камнем-дикарем разного размера, который будет выполнять роль первичного фильтра грубой очистки. Толщина слоя – до полуметра;
7. Гидроизоляционные работы состоят из обмазки трех самых верхних бетонных колец горячим битумом или мастикой, а также двух-трех слоев рулонной гидроизоляции – рубероида или толстого полиэтилена;
8. Отмостка вокруг шурфа делается из смеси песка с щебнем или гравием, верхний слой отмостки делается из глины, которая будет выполнять роль гидрозащитного замка. Поверх глины заливается слой бетона, который должен иметь уклон в 2-3 0 от колодца наружу;
9. На оголовке монтируются стропильная система, крыша, укладывается кровля, устанавливается аварийный ворот;

Самым оптимальным и выверенным элементом для строительства шахтного колодца являются ж/б кольца высотой до одного метра, Ø ж/б колец – 1-1,2 метра. Такие элементы можно перемещать при помощи тали или ручной лебедки, то есть, не нужно арендовать подъемный кран.

Устройство конструкции шахтного колодца

Устройство шахтного колодца

В конструкции шахтного колодца (рис. 2) различают следующие элементы: оголовок; ствол — участок от низа оголовка до статического уровня воды (то есть уровня при отсутствии откачки воды); водоприемную часть.

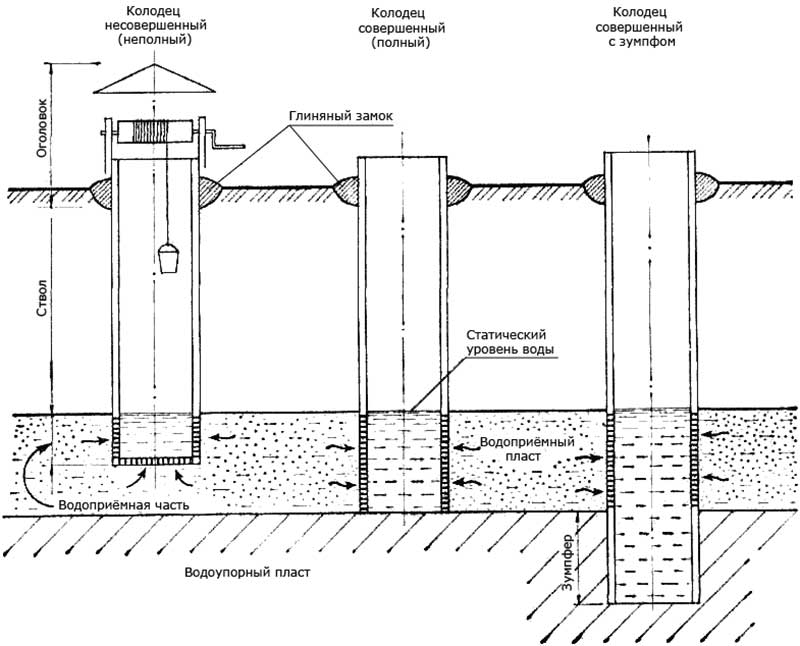

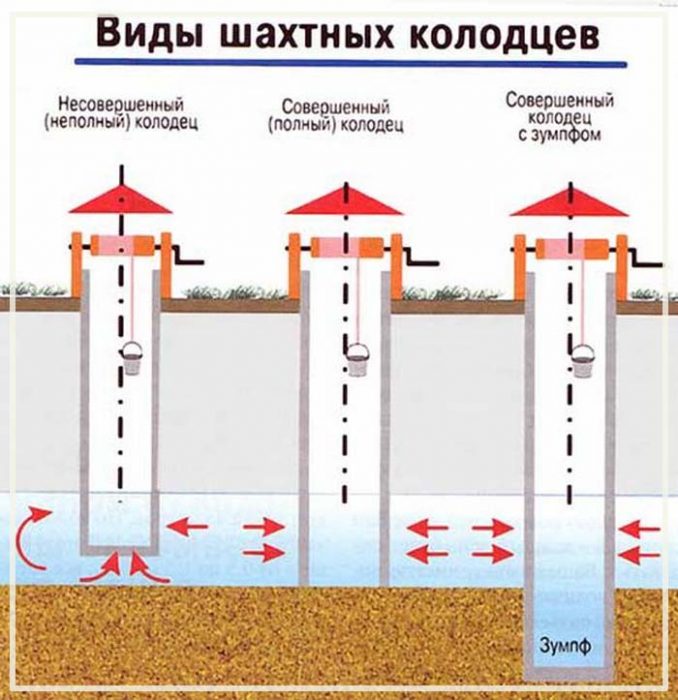

Существуют три вида щахтных колодцев: несовершенный, или неполный; совершенный, или полный; совершенный с подствольииком (зумпфом).

В несовершенном колодце крепление шахты не достигает подстилающего пласта, лежащего ниже водоносного; приток воды здесь возможен через дно и боковые стенки. В совершенном колодце крепление достигает водоупорного пласта и опирается на него; приток воды — только через боковые стенки. Зумпф в совершенном колодце — это дополнительный резервуар, выполняемый в подстилающей водоупорной породе для увеличения запаса воды. Кроме зумпфа, запас воды в колодце может быть увеличен в результате расширения его подводной части в виде шатра (рис. 3). При высоте водоносного пласта до 2–3 м устраивают зумпфы, а при большей высоте — шатры.

Выбирая устройство водоприемной части, необходимо учесть, что запас воды в колодце и суточная потребность в ней должны быть по возможности согласованы, иначе вода будет застаиваться и загнивать. Поэтому для индивидуального водозабора следует рекомендовать несовершенный колодец с притоком воды через донный гравийный фильтр; боковые фильтры не дают значительного увеличения дебита и в то же время сложны в изготовлении.

Безнапорный водоносный пласт шахтой несовершенного колодца не следует проходить более чем на 0,7 его высоты, поскольку доказано, что нижележащая вода, как правило, не питает колодец и не увеличивает дебита. Сообразуясь с суточной потребностью в воде, закладывают колодец и на меньшую глубину.

Поперечные размеры шахты целесообразно принимать минимальными с целью экономии материалов и трудозатрат. Руководствоваться при этом следует только удобством работы в шахте, тем более что увеличение размеров поперечного сечения колодца, как уже было отмечено выше, обычно мало сказывается на повышении дебита. Так, увеличение радиуса колодца в 10 раз дает возрастание дебита лишь в 1,5 раза. Исключение составляет только тот крайне редкий случай, когда колодец питают восходящие ключи, расчистка которых на большей площади дна колодца увеличивает дебит уже значительно.

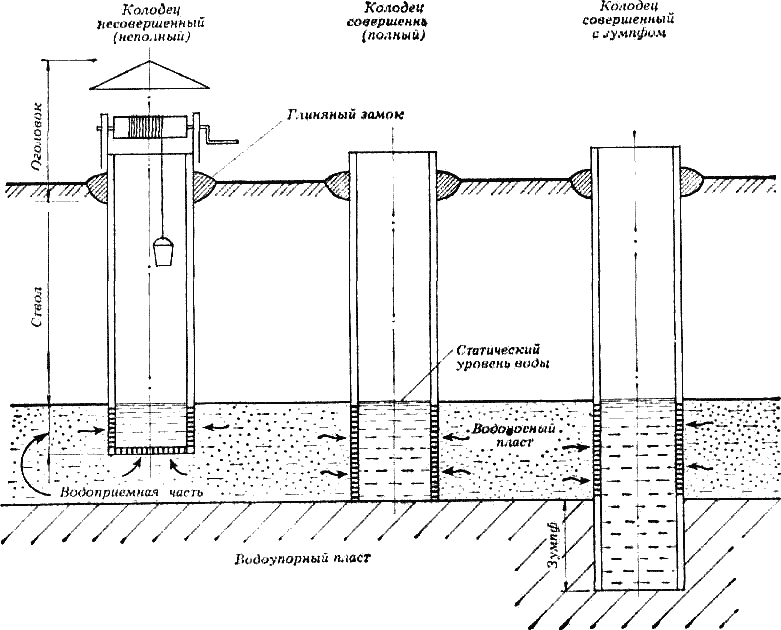

Рис. 2. Устройство шахтных колодцев

Водоприемную часть несовершенного колодца чаще всего делают с донным фильтром из трех слоев щебня или гравия с зернами различной крупности: толщина нижнего слоя, находящегося в контакте с водоносной породой, — 0,1 м, двух остальных — по 0,15 м. Зерна каждого верхнего слоя фильтра должны быть в 6–8 раз крупнее зерен нижнего.

Рис. 3. Несовершенный шатровый колодец

Если водоносный пласт сильно разжижен (плывун), а приток воды обильный, устраивают дощатое дно со щелями или просверленными отверстиями. Фильтр из щебня или гравия в этом случае насыпают сверху на доски.

Оголовок колодца должен возвышаться на 0,6–0,8 м над уровнем земли. Вокруг колодца необходимо сделать глиняный замок шириной 0,5 м и глубиной 1–1,5 м и желательно железобетонную отмостку, что предохранит колодец от отекания в него грязной воды с поверхности земли.

Крепление шахты колодца делают из дерева, бетона, железобетона, кирпича и естественного камня. Выполнить крепление можно тремя способами: возведением крепления со дна готовой шахты (при опасности обвалов грунта эту работу необходимо производить только с временным креплением стенок шахты), наращиванием крепления сверху (опускное крепление), наращиванием снизу.

Виды и устройство шахтных колодцев

Не все дачи и загородные дома находятся вблизи сетей централизованного водоснабжения. Но для комфортного проживания нужна вода. В такой ситуации единственным источником воды для питьевых и хозяйственно-бытовых нужд могут стать подземные горизонты. Чтобы обеспечить добычу такой воды, необходимо соорудить шахтный колодец, пробурить скважину или сделать трубчатый колодец. Любое гидротехническое сооружение способно обеспечивать бесперебойное водоснабжение жилого дома. Однако их устройство и особенности эксплуатации немного отличаются. В нашей статье мы сравним шахтные и трубчатые водозаборы.

Разновидности колодцев

Выделяют два типа водозаборных сооружений колодезного типа:

• трубчатые колодцы;
• шахтные гидротехнические конструкции.

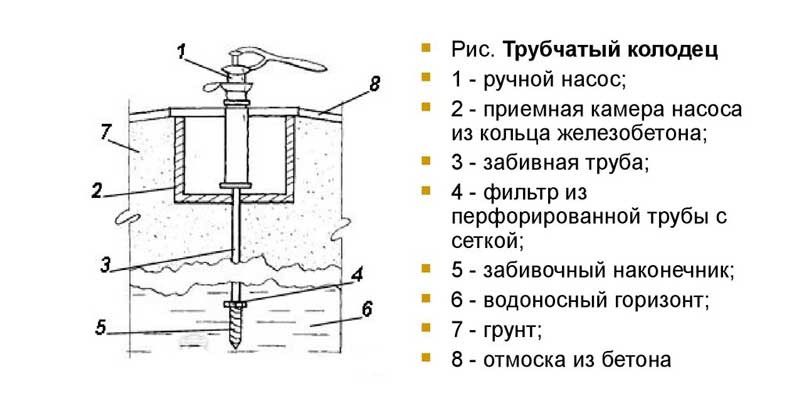

Трубчатое сооружение

Такая разновидность конструкций очень часто встречается в небольших посёлках и называется колонкой. Другое название этого сооружения абиссинский колодец, скважина-игла. Иногда они располагаются прямо на улицах. Чтобы вода из недр такого колодца могла подниматься наверх, используется ручной насос. Трубчатый колодец можно устроить только в том месте, где подземные воды залегают на небольшой глубине. На возведение этого гидротехнического сооружения уходит 1-2 дня. Однако устройство такого водозабора выполняется не копанием ямы, а бурением скважины.

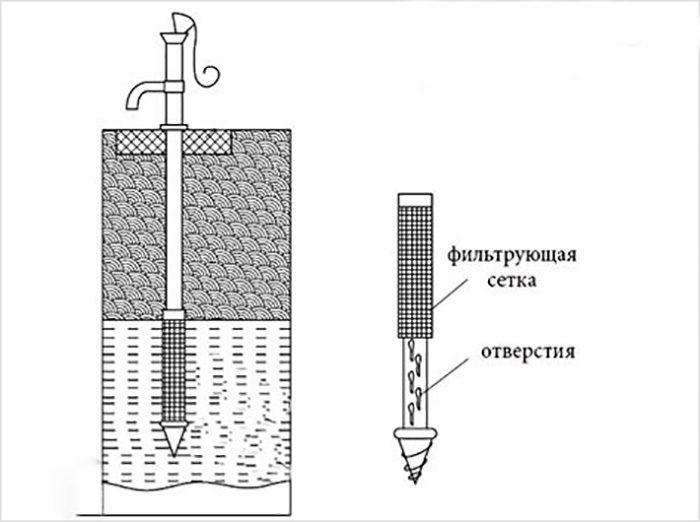

По сути, это та же буровая скважина, оборудованная фильтром, подъёмной и насосной аппаратурой. Если бурение такой проходки будет выполняться в неустойчивых грунтах или на значительную глубину, то обязательно используется обсадная колонна. Это позволит избежать обвала грунта со стенок скважины как во время бурения, так и в процессе эксплуатации. Благодаря резьбовому соединению труб удаётся добиться высокой герметичности сооружения.

Такое сооружение может быть двух разновидностей:

• мелкого заложения (до 40 м), конструкции глубиной до 9 м делают методом забивания трубы, это возможно только в мягких почвах;
• глубокого заложения (более 40 м), для бурения скважин глубиной до 50 м используют ударно-канатный метод, а для конструкций глубиной более 50 м подходит колонковый или роторный способ.

Устройство

Трубчатый колодец обычно сооружается после изучения особенности грунтов. От этого зависит выбор метода бурения (бур, долото или коронка). Устройство такого колодца начинается с бурения скважины по размеру обсадной трубы до водоносного горизонта. Затем устанавливается обсадная колонна. Забойная часть колонны имеет перфорацию и фильтр.

Важно: обязательно выполняется обратная отсыпка – затрубное пространство за обсадными трубами заполняется глиной. Только так можно защитить сооружение от попадания поверхностных вод.

Мелкотрубчатый водозабор лучше располагать вдали от выгребных ям, туалетов, септиков и мусорных куч. Лучше выбирать место на возвышенности.

Преимущества и недостатки

К достоинствам таких гидротехнических сооружений можно отнести следующее:

• вода в таком колодце практически всегда остаётся чистая, поскольку в скважину не могут попасть посторонние предметы и мусор;
• трубчатый колодец можно размещать недалеко от дома;
• добычу воды можно производить с ранее намеченного горизонта;
• скважина обеспечивает хороший дебет чистой питьевой воды.

Среди недостатков этих сооружений стоит упомянуть:

• невозможность добычи грунтовых вод, находящихся в неглубоких горизонтах (выше отметки 7 м);
• если время для бурения выбрано неправильно, то гидротехническое сооружение может обмелеть;
• если конструкцией не пользоваться регулярно, велика вероятность заиливания скважины;
• при нарушении и неточностях в процессе монтажа швы между обсадными трубами могут разгерметизироваться.

Строительство трубчатого колодца

Проще всего самостоятельно сделать неглубокий трубчатый водозабор (до 9 м) в мягких породах грунта. Для этого в грунт забивают трубы. Чтобы облегчить работу землю можно периодически смачивать. Работы ведут в таком порядке:

1. Сначала в месте выполнения шахты делается шурф глубиной 1,5-2 м и размером 1,5х1,5 м.
2. К первой трубе крепится хомут на болтовом соединении, устанавливается фильтр, надевается утяжеляющая баба.
3. Второй хомут крепится выше фильтра на 200 см.
4. Труба ставится в центре приямка. Шурф засыпается и трамбуется.
5. Забивка трубы происходит при помощи бабы на верёвке.
6. Таким образом ведут работы, пока не доберутся до водоносного горизонта.

Шахтный водозабор

Такое водозаборное сооружение идеально подходит для самостоятельного выполнения. Обычно устройство шахтного колодца делают в процессе копания ямы и укрепления её стенок. Шахтные колодцы можно разделить на несколько видов в зависимости от материала, из которого сделаны их стенки:

• деревянные;
• каменные или кирпичные;
• пластиковые;
• железобетонные.

Чаще всего делают железобетонные колодцы. Такая конструкция может прослужить до полувека. Глубина шахтного колодца может доходить до 15-20 м. Однако сам процесс копания ямы довольно длительный и трудоёмкий. В зависимости от габаритов бетонных колец для монтажа может потребоваться грузоподъёмная техника. Довольно часто на дне сооружения оборудуется фильтр высотой до 50 см.

Внимание: шахтный колодец обязательно должен защищаться от попадания поверхностных вод и верховодки. Для этого снаружи он обмазывается битумом и оборачивается двумя слоями гидроизоляции, все стыки между кольцами тщательно герметизируются.

Стремительно набирают популярность пластиковые колодцы. Высокая герметичность всех швов и соединений достигается благодаря цельности конструкции. Срок службы таких конструкций не меньше, чем у изделий из железобетона. Но главное преимущества в малом весе пластиковых колец, что обеспечивает быстрый монтаж без использования строительной техники.

Кирпичные и деревянные шахтные колодцы не пользуются такой популярностью, как несколько десятков лет назад, из-за трудоёмкости их выполнения, низкой герметичности, быстрой загрязняемости и сложностей в обслуживании.

Внимание: чтобы защитить содержимое колодца от загрязнения поверхностными водами, осадками и мусором, сооружение обязательно должно иметь крышу, а его оголовок должен быть приподнят над уровнем земли на высоту не менее 50 см.

Устройство

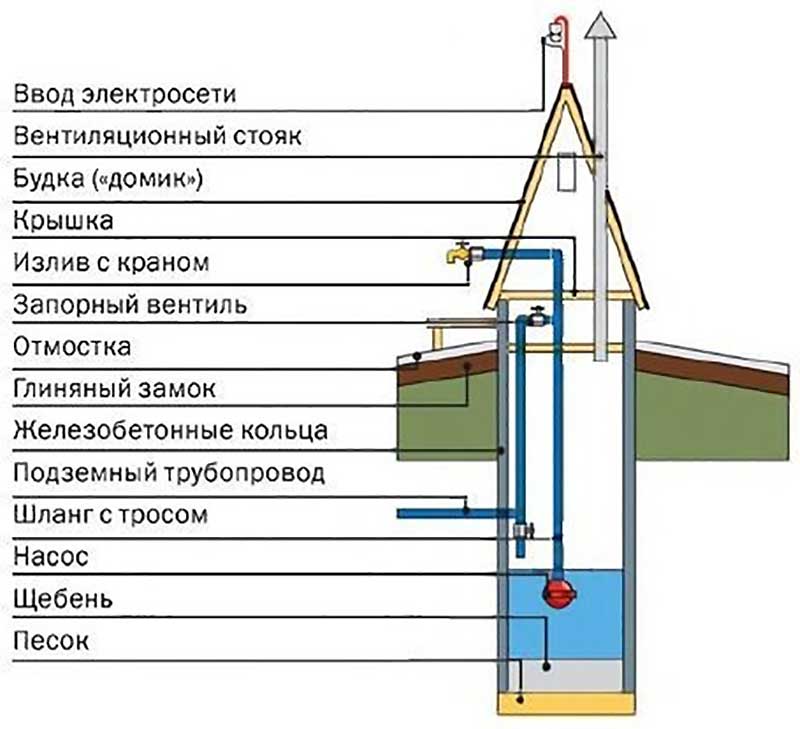

Шахтный колодец состоит из трёх частей:

1. Снизу располагается водоприёмник. Эта часть нужна для сбора и фильтрации воды.
2. Выше водоприёмника находится ствол колодца. Это подземная часть конструкции, которая защищает воду от загрязнения, а стенки шахты от обрушения.
3. Выше поверхности земли располагается оголовок колодца. Он защищает конструкцию от попадания мусора, осадков, пыли и грязи, а также не даёт воде замерзать зимой. На оголовок устанавливается крыша и ворот.

Преимущества и недостатки

К преимуществам шахтных колодцев можно отнести следующее:

• Внушительный срок эксплуатации, доходящий до 50 лет.
• Устройство шахтного колодца обойдётся дешевле, чем бурение скважины.
• Очистка такого гидротехнического сооружения проходит легко.
• Благодаря значительному диаметру шахты для обеспечения автоматической подачи воды в дом можно использовать любые глубинные насосы.
• Чтобы сделать такой колодец, не нужно получать никакие разрешения. После сооружения конструкции колодец необходимо просто зарегистрировать.

Однако у шахтных колодцев есть и недостатки:

• Время и трудозатраты на копание глубокой ямы немаленькие.
• В процессе копания можно наткнуться на верховодку или загрязнённые грунтовые воды, которые будут непригодны для питья.
• Раз в год нужно выполнять чистку и дезинфекцию сооружения.
• При нерегулярном использовании содержимое колодца подвергается заиливанию.
• Для получения качественной питьевой воды понадобится устройство хорошего фильтра.
• Некачественная герметизация сооружения может привести к загрязнению воды.

Строительство колодца

Копку водозабора лучше производить в конце осени или зимой. Всё дело в том, что в это время грунтовые воды понижаются на максимальную глубину, поэтому вы не наткнётесь на верховодку, а само сооружение можно выкопать значительной глубины. Это обеспечит вам стабильный большой дебет гидротехнической конструкции в любой сезон.

Для устройства ствола водозабора лучше взять железобетонные кольца диаметром 1 м и высотой 50-100 см. Их несложно поднимать при помощи лебёдки, и вам не понадобится кран. Над местом копания устанавливают треногу, к которой крепят лебёдку.

Копку и монтаж сооружения ведут в таком порядке:

1. Для копания используют лопату с коротким черенком. Сначала выкапывают яму глубиной 50-100 см и диаметром чуть больше метра.
2. После этого в яму устанавливают первое бетонное кольцо. Его приподнимают при помощи лебёдки и опускают в яму.
3. После этого копку продолжают под кольцом вниз. По мере углубления ямы кольцо будет проседать под собственным весом.
4. После того как первое кольцо просядет на высоту 50-100 см производят монтаж второго кольца на него сверху. При этом элементы между собой скрепляются при помощи металлических скоб. В процессе монтажа швы между кольцами герметизируют при помощи специального шнура.
5. Также производят дальнейшее копание и установку последующих колец. Когда дно ямы начнёт заполняться водой, копку прекращают.
6. На дне колодца делают фильтр из послойно уложенных мытых камней разной фракции. Обычно его высота должна быть не меньше 50 см.
7. Затем выполняют наружную гидроизоляцию, обмазав верхние три кольца снаружи битумной мастикой и обмотав колодец рубероидом.
8. Вокруг колодца выполняют гравийно-песчаную засыпку или глиняный замок. Сверху делается бетонная отмостка с уклоном от стен сооружения.
9. На оголовок устанавливается крыша со свесом и ворот.
