Устройство капельного полива в теплице

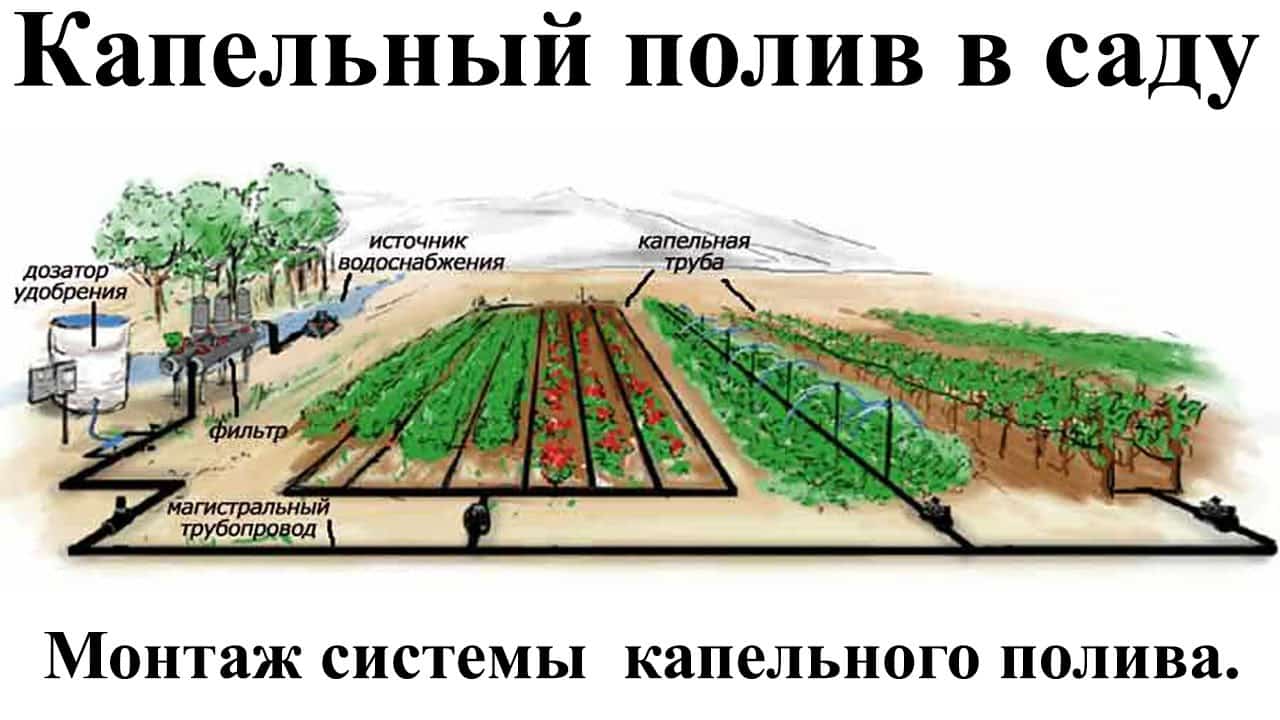

Монтаж системы капельного полива для теплицы и устройство своими руками

Капельный полив имеет массу преимуществ перед дождеванием. Самое главное в том, что он существенно облегчает уход за растениями. Автоматизация процесса позволяет дозировать воду в соответствии с потребностями каждого вида выращиваемых в теплице культур. Все это в комплексе обеспечивает повышение урожайности.

Что такое система капельного полива

Воду растениям можно давать разными способами. Это полив с применением шланга или лейки, дождевальных автоматизированных систем. Все эти методы имеют несколько недостатков:

• Падающие сверху капли и струи воды неизбежно уплотняют верхний слой грунта, поэтому необходимо регулярно проводить процедуры его рыхления.
• Значительная часть жидкости остается на листьях и плодах, испаряется и, как следствие, повышается уровень влажности воздуха. Возникает необходимость в более частом проветривании теплицы.
• При обилии зеленой массы к корням поступает недостаточное количество воды.

От всех этих недостатков и хлопот освобождает применение системы капельного полива для теплицы. С ее помощью осуществляется целенаправленная подача воды к корням растений. Данный метод орошения был разработан в середине прошлого века. За десятилетия применения на практике доказал свою выгодность.

Капельный полив в теплице своими руками. Как сделать?

Для обеспечения жизнедеятельности большинству растений нужны солнце, тепло и вода. Не являются исключением и растения, выращиваемые в теплице. За ними нужен особый уход.

Владельцы приусадебных участков обращают большое внимание на такие аспекты как удобрение почвы, борьба с вредителями и полив. Сегодня особое внимание мы уделим поливу.

1 Виды полива

Множество владельцев теплиц используют ручной полив. Но недостаток его в том, что не вся вода попадает на корни, большое ее количество орошает почву вокруг растения. Кроме того, вода попадает в междурядья, стимулируя появление сорняков. С целью экономии воды, электроэнергии и, конечно же, сил широкое распространение приобрела система автополива. Автоматический полив в теплице делится на три вида: дождевание, внутрипочвенный и капельный полив теплицы.

Принцип дождевания состоит в том, что вода распыляется на растения сверху. Для этого к специальным насадкам – распылителям подключается шланг, который подает воду. Минус этого типа орошения в том, что на листьях рассады и растений оседает излишняя влага, которую, впоследствии, приходится стряхивать.

Внутрипочвенный полив используют в основном для подпитки влагой многолетних растений. Для этого на достаточной глубине прокладывают трубки с отверстиями, что позволяет питать водой непосредственно корни. При этом верхний слой земли не увлажняется и не покрывается коркой, благодаря чему дополнительная обработка почвы не требуется.

Самым эффективным видом полива рассады и растений на сегодняшний день считается полив теплицы капельный. Автоматический капельный полив основан на работе дозаторов-капельниц и требует минимум усилий со стороны человека. Далее рассмотрим принцип действия и основные характеристики данного вида полива и разберемся в том, как сделать капельный полив в теплице своими руками.
к меню ↑

2 Что являет собой капельный полив на приусадебных участках и в теплицах?

Принцип работы данного вида полива построен на цикличности подачи воды, причем объем воды и время между подачей могут быть разными и зависят от вида растений.

Основные преимущества полива по капельному принципу:

• экономное использование водного ресурса (вода подается в прикорневую зону, что обеспечивает усваиваемость растениями всего объема воды);
• возможность использования автоматизированной системы управления;
• возможность подачи удобрений (удобрения растворяются в воде и транспортируются непосредственно на определенный участок);
• обеспечение растений оптимальным количеством влаги (что также является защитой от ранних заморозков);
• возможность использования для участков, не имеющих доступа к большому объему воды (здесь элементарно подходит капельный полив для теплицы из бочки, которая закреплена на высоте около 1,5-2 метра над землей);
• отсутствие благоприятной среды для бурного развития сорняков;
• возможность поддержания почвы в состоянии, когда она остается рыхлой и дышащей.

2.1 Автоматический капельный полив

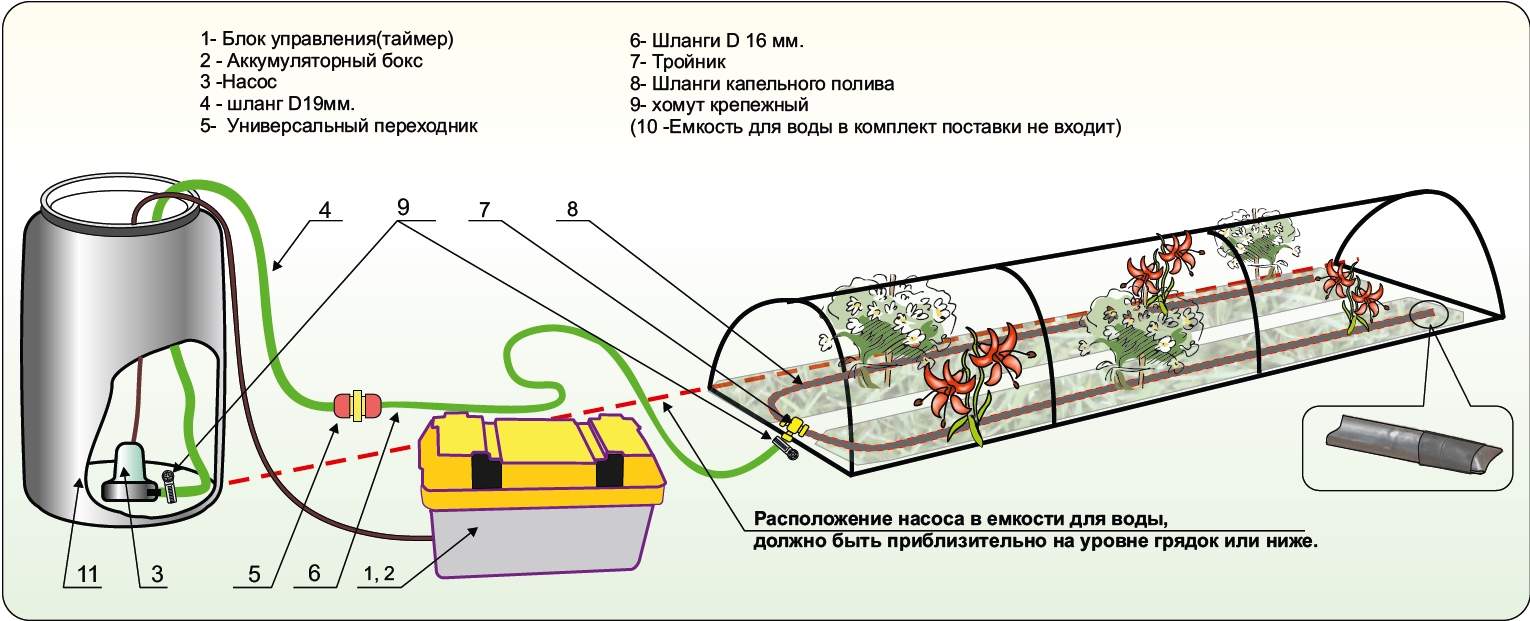

Система автоматического капельного полива представляет собой накопительный бак, соединенный с напорным водопроводом. При выходе из бака установлено дозирующее устройство – контроллер, благодаря которому автополив осуществляется циклично. Через определенные отрезки времени, которые устанавливаются вручную, контроллер открывает клапан устройства, и вода через магистральную трубу подается в капельные трубки. Оттуда через форсунки она попадает к корням растений.

Благодаря поплавковому клапану в накопительном баке поддерживается определенный уровень воды. Временные отрезки полива устанавливаются с таким расчетом, чтобы земля была достаточно влажной, но ко времени нового полива немного подсохла. Каждый вид растений потребляет свой объем воды. Количество используемой воды так же зависит от площади грядки.

В любом специализированном магазине можно приобрести готовое устройство автоматического капельного полива. Кроме прочих составных частей, о которых упоминалось выше, эта система включает программируемый таймер, с помощью которого устанавливается точное количество воды, необходимой для полива определенных видов растений, а также временные промежутки ее подачи.

2.2 Капельный полив Жук

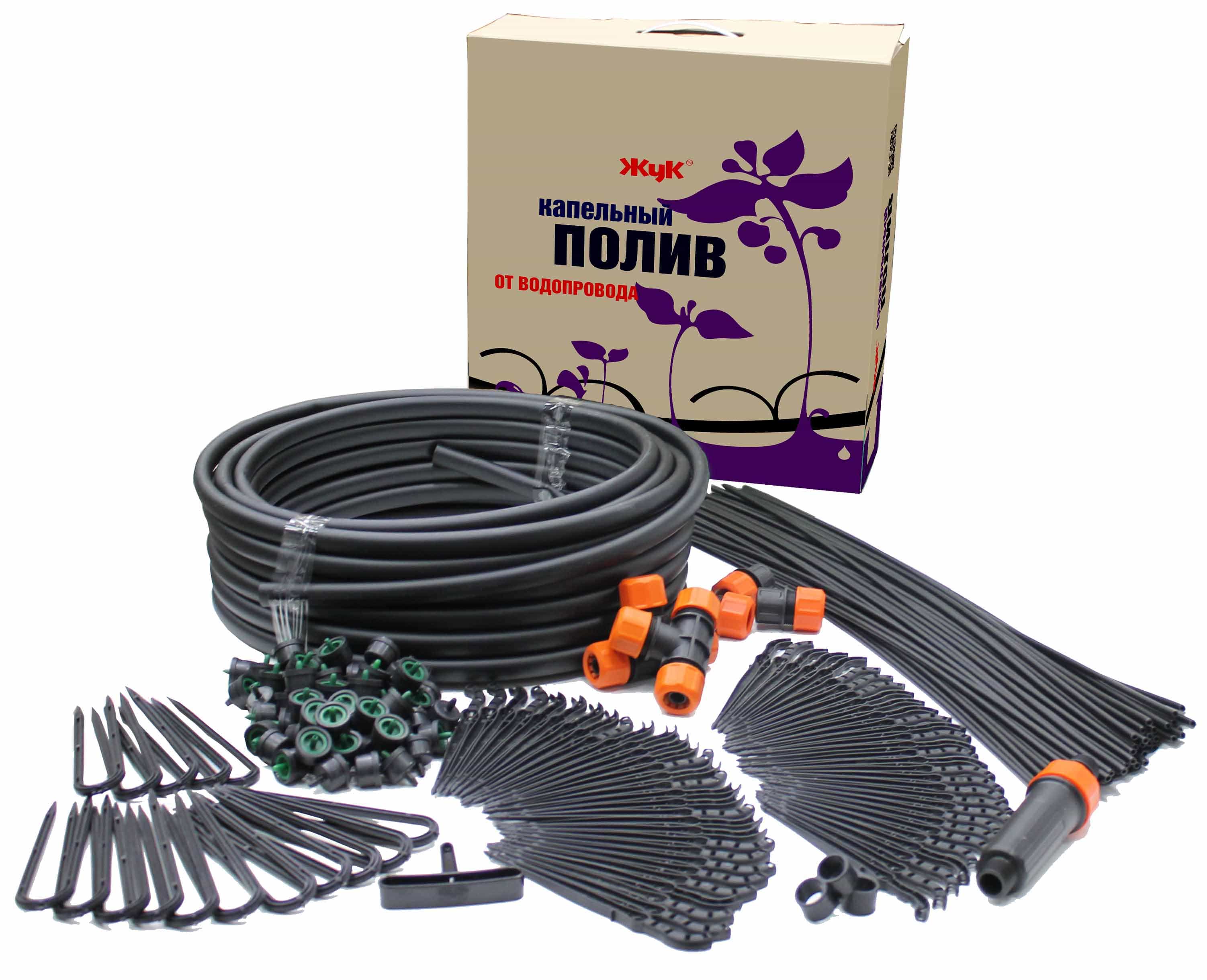

Большой популярностью сегодня пользуются комплекты для полива капельного Парниковый и Тепличный торговой марки Жук. Такие комплекты предназначены для дозированной подачи воды непосредственно в корневую зону растений. Набор Парниковый используется для схемы: 30 растений на площади 6 кв. м. или один участок 6×1 м. при посадке растений в 2 ряда. Набор Тепличный: 60 растений на площади 18 кв. м. или участок размером 6×3 м. при посадке растений в 4 ряда. Капельный полив Жук используют как для растений, посаженных в теплице, так и для выращиваемых на открытом воздухе.

Полностью автоматизированная система капельного полива для теплицы своими руками, дает возможность отказаться от ручного полива. Вода поступает в корневую часть, в результате чего растение получает нужный объем влаги, а его листья не подвергаются ожогам или избыточной влажности. В состав комплекта Жук входят: капельница, шланг магистральный, шланг тонкий, тройник, тройник ½ большой, уголок ½ большой, подвес, заглушка, трубка прозрачная, кран, скоба прижимная, штуцер, шило, фильтр тонкой очистки, переходник на фильтр. Количество деталей одного вида разнится в зависимости от вида комплекта.
к меню ↑

2.3 Капельный полив своими руками

Можно соорудить систему полива капельного типа самостоятельно. Один из вариантов базируется на использовании обычных пластиковых бутылок. Смотрите пошаговую инструкцию:

1. Над участком, который вы будете орошать, нужно установить опору в горизонтальном положении на высоте около метра над землей.
2. На готовой опоре следует закрепить несколько пластиковых бутылок объемом 1,5 литра с отверстием в нижней части.
3. В эти отверстия теперь нужно вставить пластмассовую иглу с медицинской капельницей.
4. Теперь все готово для того, чтобы наливать воду в бутылки. Нужно отрегулировать систему так, чтобы капли вытекали с другого края капельницы равномерно.

Еще один вариант, сделанный своими руками, основан на использовании тех же бутылок. Проделайте параллельные отверстия с двух сторон бутылки. Закопайте ее между двумя растениями. Можете наливать воду и закручивать крышку.

Можно остановиться на комбинированном варианте: приобрести поливочный набор в комплекте со шлангами и капельницей и дооснастить его накопительным баком и контроллером.

При наличии колодца и насоса работу устройства можно сделать автоматизированной. Для этого запорный клапан с поплавком от сливного бачка обычного унитаза врезают в пластиковую бочку. Клапан перекроет воду, когда она достигнет определенного уровня. А также запустит насос, подающий воду, когда она опустится ниже установленной отметки.

Перед началом установки поливочной системы нужно разработать схему посадки растений. От длины рядов будет напрямую зависеть длина капельной ленты. А междурядья должны быть не менее 40 см. Следующий шаг – установка накопительного бака. Его устанавливают на высоте 1,5-2 метра над землей на горизонтальной опоре. Затем к баку подключают магистральные полиэтиленовые трубы и укладывают их на земельном участке.

К трубе приделывают капельную ленту и разводят к точкам полива. Следует также обратить особое внимание на такую деталь, как очищение капельной ленты. Если в наборе не было фильтров очищения, их обязательно нужно докупить.
к меню ↑

2.4 Организация капельного полива в теплице (видео)

Как устроить капельный полив в теплицах

Содержание:

Выращивание овощей и зелени в теплице — занятие кропотливое и требующее постоянного внимания. Полив и подкормка — два обязательных столпа получения хорошего урожая. Каким образом снизить нагрузку на садовода и хоть частично автоматизировать процессы ухода за овощами? Вариантов устройства полива много — это дождевание и орошение. Очень удобна капельная система полива для теплиц для орошения культур.

Что такое капельный полив в теплице и его преимущества.

При правильном поливе корни сельскохозяйственной культуры должны получать достаточно (но не избыток) воды и достаточное количество кислорода. При обычном и дождевом поливе вода вытесняет кислород из почвы, поэтому необходимо часто проводить мульчирование. Капельный полив в теплицах лишен этих недостатков.

• Капельное орошение обеспечивает достаточное количество влаги в почве;
• Технология обеспечивает движение кислорода около корней;
• Земля около растения после высыхания не коркуется;
• Вода не уходит на питание сорняков и используется полезными культурами на все 100%;
• Вместе с водой можно вносить удобрения;
• Возможность орошения большой площади с малыми трудозатратами;
• Системы капельного полива для теплицы легко собрать или сделать полностью самостоятельно;
• Простота управления и ухода за всей конструкцией. Вода по трубам движется очень медленно, постепенно прогреваясь до тепличной температуры. Режим постоянной влажности и оптимальная температура воссоздают в теплице субтропический климат, благотворный для роста и плодоношения культур.

Что представляет собой система капельного полива в теплице.

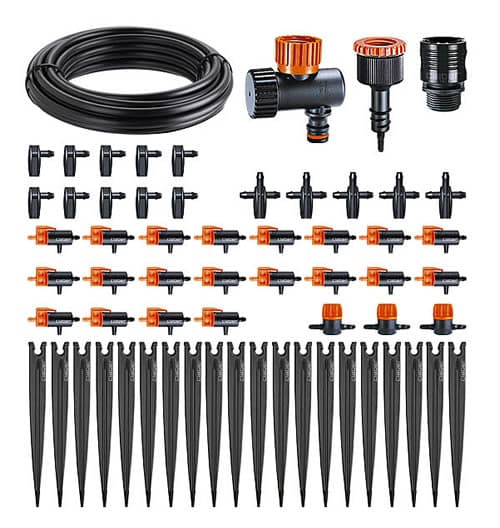

В специализированных магазинах есть большой выбор готовых качественных наборов для организации капельного полива. В состав комплекта обычно входят:

• Капельная лента с готовыми отверстиями;
• Фильтр любого типа: их продается множество в разных ценовых категориях;
• Старт-коннекторы без кранов и с кранами и с резиновыми уплотнителями;
• Коннекторы, соединяющие шланг и фильтр;
• Фитинги и разветвлители.

Капельная лента представляет собой оросительную трубку с отверстиями для выпуска воды. Отверстия могут располагаться на различном расстоянии, например, через 20 см, 30 см и 100 см. Лента подсоединяется к магистральной поливочной трубе через старт-коннектор, её второй конец закрывается. Может быть несколько веток из капельных лент

по количеству грядок на участке. После подачи воды, она начинает сочиться из капельных отверстий.

Однако такие системы капельного полива для теплиц имеют определенные недостатки:

• Срок эксплуатации таких лент недолог;
• Эти ленты могут прогрызть насекомые, ( например, медведка);
• В такой конструкции очень сложно регулировать количество подаваемой воды.

Поэтому многие садоводы заменяют ленты трубами или резиновыми шлангами с отверстиями, выполненными самостоятельно. Поэтому дополнительно для устройства конструкции полива могут потребоваться:

• ПНД труба с заглушкой;
• Шаровой кран;
• Сантехнический сгон;
• Переходники для труб;
• ПНД-тройники при необходимости;
• Фитинги, хомуты и муфты.

Из инструментов нужно запастись дрелью со сверлами, плоскогубцами, паклей или другими герметиками. Также потребуется острый нож. Многие автоматизируют такие системы при помощи специальных устройств. Автоматический капельный полив позволяет в разы повысить урожайность тепличных культур.

Как сделать капельный полив для теплицы своими руками

Капельная система полива теплиц: составляем схему

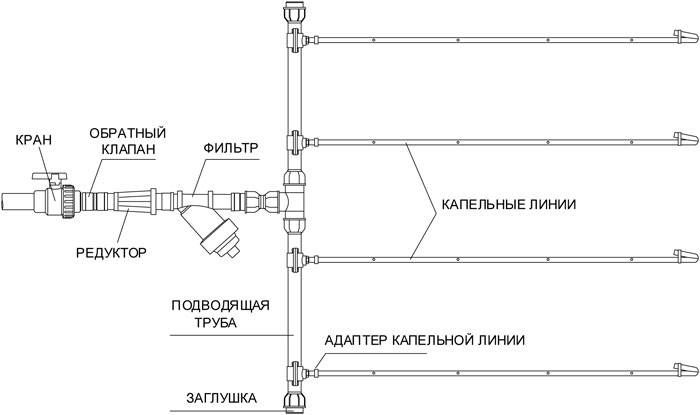

В начале работ необходимо нарисовать подробный план системы. Укажите на плане как будут расположены грядки в парнике и где будет проходить трубопровод, чтобы поливать растения. На плане должно быть выбрано место для установки резервуара с водой (можно построить подставку для емкости прямо в парнике), указаны источники воды и место установки фильтра, а также показаны разветвления каналов по грядкам.

Если нет централизованного водоснабжения, следует позаботиться об установке накопительной емкости или бака, чтобы устроить автоматический капельный полив для теплицы из бочки. В этом случае потребуется установить насос, который будет качать воду. Благодаря подробно и грамотно составленному плану можно рассчитать необходимую длину труб, количество фитингов для устройства разветвлений. Итак, система капельного полива для теплицы включает:

• Трубы, подключающие систему полива к водопроводу или к емкости с водой;
• Шаровой кран, подключающий и отключающий систему;
• Один фильтр, расположенный сразу после источника воды;
• Капельная лента одна или несколько подключается к системе через старт-коннекторы или через раздаточные краны; 5. Капельная лента может проходить в почве, на грунте и в воздухе над грядкой.
• На конце капельных лент устанавливаются заглушки.

Капельный полив для теплиц: монтаж

Как сделать капельный полив в теплице:

• В емкости для воды (пластиковая бочка или металлическая) в нескольких сантиметрах от низа сверлим отверстие, диаметром соответствующим сантехническому сгону. Соединение герметизируется. На сгон крепится шаровой кран, после которого фильтр и труба.
• Если в комплекте есть фильтр, его следует установить в подающем шланге. Установка фильтра не вызывает обычно затруднений. На корпус устройства нанесены стрелки, указывающие направление движения воды. Если фильтр установить неправильно он не будет функционировать. Если вы собрались фильтр покупать отдельно, остановите свой выбор на разборных системах, которые можно легко почистить.
• Для монтажа разводящих труб берем полиэтиленовые трубы диаметром 40 мм. разрезаем их до необходимой длины. С одной стороны накручиваем кран для перехода на емкость, с другой ставим заглушку. В соответствии с планом в трубах высверливаем дрелью отверстия таким диаметром, чтобы они были на 1 мм меньше диаметра уплотнительной резинки старт-коннекторов. В них монтируем старт коннекторы или раздаточные краны через уплотнительную резинку.
• Подключаем капельную ленту к старт-коннектору через гайку. Особых усилий и применения специального инструмента эта процедура не требует. Капельницы на ленте должны быть расположены вверх, если лета идет по земле и вниз, если на высоте 10-20 см над землей. Дальше ленту проводим через всю грядку и ставим на её конце заглушку. Если в дальнейшем потребуется её разветвление, это легко сделать при помощи разветвлителя. Если ленту нужно будет удлинить, потребуются соединители, которые можно использовать также для ремонта.
• Увеличить площадь увлажнения для отдельных сх культур можно при помощи разветвителей — пауков. Так называются детали из-за количества отходящих штуцеров с микротрубками, через которые вода поступает в зону полива. Количество разветвителей соответствует количеству капельниц, на которые они устанавливаются.

Перед первым пуском системы обязательно нужно делать продув под максимальным давлением, чтобы весь посторонний мусор из системы выдуть. Так делается обычный полив в теплице своими руками. Устанавливать систему лучше на высоте 10-20 см над грядкой. Это позволит при случае легко выполнять ремонтные мероприятия и регулировать напор наклоном системы. Теперь начинаем устанавливать автоматический капельный полив для теплицы.

Как сделать своими руками полив в теплице автоматическим?

Источником воды может служить резервуар (например, бочка), зафиксированный на высоте 2-3 м с вентилем или шаровым краном. Если вода используется колодезная, то установка фильтра не является обязательным требованием. Воду из природных водоемов (из реки или пруда) лучше не использовать, так как в систему будет попадать вода с микроорганизмами, которые начнут размножаться в трубках и засорят систему.

Водопроводная вода нуждается в обязательной фильтрации.

Предположим, что у нас есть емкость для полива. Чтобы автоматизировать свою систему полива потребуется купить дополнительно автоматический контроллер, открывающий подачу воды. Контроллер позволит запрограммировать полив в определенное время и даже дни. Контроллер монтируется сразу за фильтром. Используя автоматический полив в парнике вы сэкономите себе время и силы. Сразу возникает вопрос, каким образом следить за наполнением емкости. Этот процесс также автоматизируется.

Рассчитывается примерный расход воды на полив на одни или на несколько суток в зависимости от поливаемой культуры и емкость наполняется заблаговременно. Можно сделать насос, который будет наполнять емкость из ближайшего источника. Такой полив хорошо работает при низком давлении, легко прочищается, консервируется на зиму. Чтобы законсервировать систему на зиму, достаточно её отсоединить от емкости, поднять с одного конца и слить всю воду.

Как сделать капельный полив своими руками

Обустройство системы капельного полива в теплице своими руками

Для обеспечения нормального роста овощных культур на приусадебном участке или в теплице нужна влага. Но погода не всегда радует дождем и под палящими солнечными лучами растения погибают. Поэтому дачники и огородники вынуждены организовывать полив своими руками.

Оптимальным вариантом обеспечения условий для нормального роста растений в теплице является капельное орошение. Оно обладает множеством преимуществ, в частности, автоматическое поддержание необходимого уровня влаги без участия человека. Это важно тем, кто не имеет времени ежедневно ездить на дачу.

После изобретения капельной системы полива она быстро получила популярность среди дачников и владельцев приусадебного участка. Впервые ее использовали в тепличном хозяйстве, а затем на открытом грунте для выращивания овощных культур. Она нашла свое применение и в виноградарстве.

Капельный полив — это эластичный шланг с вмонтированными капельницами. Их использование позволяет распределять влагу по всей площади участка. Шланг раскладывают на поверхности почвы вблизи растений. Несмотря на разнообразие оросительных устройств, представленных на рынке, все они имеют общие элементы:

• Блок забора влаги. Это любая емкость для жидкости, поднятая над уровнем участка на 1–2 м. Вода подается самотеком или принудительно специальным насосом.
• Фильтр — самый важный элемент, отвечающий за безотказную работу и эксплуатационный ресурс. Он устанавливается для очистки и предотвращения попадания мусора в капельницы.
• Центральная труба. Обычно используются полиэтиленовые изделия диаметром 32 мм. Такой размер необходим для нормального монтажа коннекторов для капельных лент. Альтернативой станет стандартный садовый шланг.
• Сеть разводящих труб. Она предназначена для монтажа капельниц. Существуют капельницы, отличающиеся формой: плоские и цилиндрические. Они монтируются с подходящим шагом, в зависимости от особенностей выращиваемых культур на участке.

Важно: если на даче отсутствует центральная подача воды, необходимо постоянное присутствие человека, контролирующего процесс наполнения накопительного резервуара.

Капельный полив теплицы, созданный собственными руками, обладает следующими неоспоримыми преимуществами:

• увеличение урожайности тепличных культур;
• эффективное распределение влаги по всему участку, позволяющее достичь экономии водных ресурсов;
• автоматизированный полив растений без участия человека;
• предотвращение вымывания грунта возле корней овощных культур;
• возможность внесения необходимого количества удобрений под корни;
• создание эффективного микроклимата в теплице для улучшения качества выращиваемых растений;
• полив больших по площади парников при минимальном давлении воды;
• неприхотливость в обслуживании и установке;
• снижение итоговой стоимости выращенных овощей.

Обустройство капельного полива в теплице значительно облегчает решение повседневных задач. За счет автоматического орошения у человека появляется больше свободного времени, а растения получают необходимый уход. Это позволяет увеличить урожайность, не затрачивая много сил.

Опытные дачники рекомендуют начинать обустройство капельного полива в теплице с составления подробного плана предстоящих работ. Чтобы составить схематический чертеж, достаточно снять замеры в парнике в соответствии с необходимым масштабом. А также на схеме укажите:

• месторасположение основного источника воды;
• расположение центрального трубопровода;
• количество и расстояние между грядками где уложены капельные ленты.

Источником воды является любой естественный водоем, центральный водопровод или емкость, возвышающиеся над поверхностью земли на 1–2 м.

Принцип работы капельного полива, сделанного из бочки, основан на естественной гравитации – вода из водозаборной емкости подается самотеком. В качестве альтернативы используют любую емкость, наполненную водой из центрального водопровода или жидкостью, собранной во время дождей.

Размер водозаборной тары рассчитывается на основании потребностей выращиваемых растений и масштаба поливаемого участка. Для постоянного пополнения запасов влаги нужно обеспечить непрерывное наполнение бочки водой. Процесс создания капельного полива состоит из 5 этапов:

1. 1. Резервуар для воды размещается на высоте 1-2 м над поверхностью грунта для обеспечения необходимого давления.
2. 2. Трубка выводится в нижней части бочки и дополняется краном, для чего просверливается отверстие соответствующего диаметра. Углубление в районе патрубка герметизируют резиновым уплотнителем.
3. 3. Сливной патрубок размещают на высоте 10 см от днища бочки. Так осадок, скапливающийся в емкости, не попадет в капельный полив.
4. 4. На входе в центральную трубу устанавливается фильтр. Фильтрующее устройство регулярно промывают для обеспечения необходимого напора воды.
5. 5. В системе используются капельницы, работающие при низком давлении, вмонтированные в шланги, отходящие в стороны от центральной трубы.
6. 6. Магистральную трубу по периметру участка разводят с использованием фитингов. Конец труб или шлангов закрывается заглушкой.

Капельная система, сделанная из бочки, часто засоряется водорослями или осадком из-за ржавления металла. Специалисты рекомендуют в качестве основного резервуара использовать изделие из пластика или нержавеющей стали, не подверженной коррозии.

Среди дачников популярностью пользуется капельный полив из обычных пластиковых бутылок, всегда имеющихся в достатке. Основными его достоинствами являются: простота монтажа и бесплатные расходные материалы. Он устанавливается в 2 этапа:

1. 1. Рядом с растением вкапывают пластиковую бутылку с проделанными маленькими отверстиями.
2. 2. Бутылка наполняется водой. Жидкость, просачиваясь через отверстия, поступает к корням, равномерно насыщая их влагой.

Капельный полив из бутылок

Капельная система из бутылок полностью автономная и легко переносится в любое место на участке. Ей не нужен дополнительный резервуар или центральная подача воды. Но наполнение влагой вручную отнимает у дачников много времени и сил.

Капельное орошение из поликарбонатной трубы легче и долговечнее металлических аналогов. Поликарбонат дешевле и проще в монтаже.

Обустройство системы капельного полива из труб состоит из 9 этапов:

1. 1. Труба подключается к центральному водопроводу или к насосу, если вода подается из резервуара.
2. 2. Труба размещается по периметру или в центре участка. Главное, чтобы она не мешала собирать созревший урожай.
3. 3. На входе ставится кран для перекрытия подачи воды, когда она не нужна.
4. 4. Вразрез трубы устанавливается фильтр, избавляющий от попадания грязи. Без него капельницы быстро засоряются и ломаются.
5. 5. Монтируя фильтр, учитывайте направление водяного потока.
6. 6. К основному трубопроводу подсоединяются старт-коннекторы и капельные ленты. Количество элементов зависит от размеров теплицы. Шланги всегда укладывают по прямой линии.
7. 7. На конце всех труб устанавливается заглушка. Это помогает организовать подачу воды в необходимую зону участка.
8. 8. Главная труба размечается в местах стыковки капельных лент. Дрелью в трубе высверливаются отверстия диаметром, соответствующим резиновому уплотнителю для установки коннектора.
9. 9. Капельницы на лентах располагаются вверх. Отверстия, развернутые в сторону грунта быстро, засоряются, и вода перестает вытекать.

Применение пластиковых труб

Важно: при установке фильтрационного устройства соблюдайте инструкцию производителя. Убедитесь, что стрелка на корпусе фильтра совпадает с направлением потока воды.

Автоматическая капельная система основана на циклической подаче воды. В накопительном баке, заполняемом из центрального водопровода, устанавливается дозатор, контролирующий поступление влаги. Контроллер с регулярной периодичностью открывает клапан подачи в оросительную систему. Жидкость под силой притяжения или насосом подается в капельную ленту и через капельницы к корням каждого посаженого растения.

Время срабатывания коннектора рассчитывается индивидуально. Главное, чтобы почва успевала подсыхать перед очередным орошением. Для постоянного поддержания необходимого уровня воды в основном резервуаре устанавливают клапан поплавкового типа. Соорудив в теплице капельный автополив, владелец приусадебного участка получит неоценимую помощь и много свободного времени, которое сможет потратить на более приятные вещи, чем уход за зелеными насаждениями.
