Строительство различных типов водоотводов

Водоотводные сооружения

Осадки, выпадающие на поверхность земли в виде дождей, частично испаряются, а частично стекают с повышенных мест рельефа земной поверхности к пониженным, образуя так называемый сток.

Направление стекания воды определяется скатом, т.е. уклоном местности. На земной поверхности существуют такие линии, проходящие по повышенным местам, от которых местность понижается в обе стороны (пример таких линий — горные хребты). Эти линии называются водораздельными, или водоразделами.

Поверхностный сток начинается непосредственно от водораздельных линий. По мере слияния отдельных струек, сбегающих по смежным склонам, вода концентрируется на линии пересечения этих склонов, называемой тальвегом, и далее стекает уже по нему небольшим ручьем. В результате слияния нескольких таких ручьев сначала образуются небольшие речки, которые, в свою очередь, объединяются потом в значительные водотоки — реки, протекающие подлинным и относительно узким углублениям земной поверхности, называемым речными долинами.

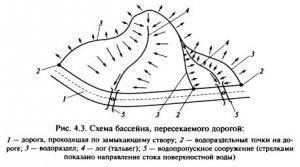

Часть поверхности земли, ограниченная водораздельной линией и пересекающей тальвег дорогой, представляет собой водосборную площадь (бассейн), с которой стекающая вода собирается в водоток (ручей или реку), который должен быть пропущен под дорогой, чтобы она не служила плотиной, препятствующей стоку по тальвегу, и сама не подтапливалась этой водой. Участок трассы, по которой дорога пересекает тальвег, называется замыкающим створом (рис. 4.3).

Система поверхностного дорожного водоотвода предназначена для предотвращения переувлажнения земляного полотна, перехвата и отвода воды, поступающей к земляному полотну, или для прекращения ее доступа в верхнюю часть земляного полотна.

Поверхностные воды отводятся в пониженные места рельефа, лога, овраги, водотоки, входные и выходные русла водопропускных сооружений.

Для отвода поверхностных вод предусматривают следующие конструктивные решения (рис. 4.4):

• поперечному профилю земляного полотна и дорожной одежды придают выпуклое очертание;

• устраивают боковые канавы (кюветы), а в некоторых случаях используют для отвода воды резервы и закладывают испарительные бассейны;

• роют водоотводные канавы для отвода воды в сторону от земляного полотна;

• устраивают нагорные канавы, перехватывающие воду, которая поступает по склону местности к дороге;

• строят мосты, трубы для пропуска водотоков и воды из боковых канав под земляным полотном.

Водоотводные устройства размещаются в придорожной полосе; при этом расстояние от наружной бровки откоса водосточной канавы, резерва или кювета до границы полосы отвода должно быть не менее 1 м.

При необеспеченном отводе поверхностной воды и возможности ее длительного застоя вблизи дороги обеспечивают также возвышение низа конструкции дорожной одежды над поверхностью земли или уровнем длительного стояния грунтовых вод, чтобы капиллярное поднятие не достигало верхних слоев земляного полотна.

Обочинам придают больший поперечный уклон, чем поверхности покрытия.

В зависимости от вида грунта земляного полотна и типа покрытия обочины устраивают с уклоном на 20 % больше, чем покрытие, так как на их поверхности могут формироваться неровности, вызванные заездом автомобилей в неблагоприятную погоду, а застой воды на грунте обычно приводит к переувлажнению земляного полотна.

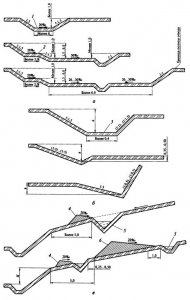

Боковые канавы (кюветы) устраивают в выемках и у насыпей. В лесистой местности односторонние боковые канавы необходимо предусматривать при любой высоте насыпи, если поперечный уклон к дороге более 2 %.

При водонепроницаемых грунтах и недостаточно удовлетворительных условиях поверхностного стока боковым канавам придают трапецеидальные сечения с шириной по дну 0,4. 0,5 м и глубиной до 0,7. 0,8 м. Откосам канав в выемках придают заложение 1:1,5, а у насыпей внутренний откос канав устраивают с заложением 1:3.

При возведении земляного полотна в сухих местах с обеспеченным стоком поверхностных вод, когда грунтовые воды расположены глубоко, боковые канавы устраивают треугольного сечения глубиной не менее 30 см. Крутизна откосов лотков 1:3 обеспечивает автомобилям возможность съезда в случае необходимости с дороги при высоте насыпи до 20 м.

При водопроницаемых песчаных, щебенистых грунтах, обеспечивающих быстрое впитывание воды в любое время года, канавы не устраивают.

В выемках, расположенных в гравелистых, щебенистых и слабых, легко выветривающихся скальных породах, устраивают трапецеидальные канавы глубиной не менее 0,3 м с откосами 1:1. В прочном скальном грунте делают треугольные лотки глубиной не менее 0,3 м с внутренним откосом 1:3 и внешним откосом (1:1). (1:0,5), в зависимости от вида грунта.

Нагорные канавы служат для перехвата воды, стекающей по косогору к дороге, и для отвода ее к ближайшим искусственным сооружениям, в резервы и пониженные места.

Нагорным канавам придают трапецеидальное поперечное сечение, размеры которого обосновываются гидравлическим расчетом. На косогорах с уклоном менее 1:5 грунт из нагорных канав используют для устройства невысокого валика (банкета) между выемкой и нагорной канавой. Банкет немного повышает безопасность дороги от затопления при переполнении нагорной канавы.

В степной равнинной местности, когда невозможно отвести воду от дороги по боковым водоотводным канавам в естественные понижения местности, устраивают в стороне от дороги испарительные бассейны.

Емкость одного испарительного бассейна не должна превышать 200. 300 м3, глубина — 1,5 м, а уровень воды должен быть на 0,6 м ниже отметки бровки земляного полотна.

Все водоотводные канавы, кроме совмещенных с резервами и боковыми канавами в выемках, должны быть вырыты до начала земляных работ, чтобы предохранять земляное полотно от переувлажнения поверхностными водами с самого начала его строительства. Боковые канавы в выемках устраивают сразу после окончания их разработки. Грунт при разработке канав в выемке вывозят за ее пределы. При этом могут быть применены следующие варианты технологии работ:

• грунт в кювете разрабатывается экскаватором с погрузкой в автомобили-самосвалы;

• грунт в канаве разрабатывается автогрейдером или экскаватором и укладывается на земляное полотно выемки, затем бульдозер перемещает его в соседнюю насыпь;

• грунт разрабатывается экскаватором и укладывается на закюветную полку с последующей планировкой и уплотнением.

Для устройства водоотводных канав применяют различные средства механизации, выбираемые в зависимости от объема и глубины канав.

Располагать трассу канав и лотков необходимо с учетом условий их гидравлической работы по сбору, отводу и сбросу поверхностных вод, притекающих к дороге, а также обеспечения наименьшей длины канавы и строительных затрат.

Длина и конфигурация водоотводов на участках примыкания к действующим водотокам определяются следующим условием: угол между направлением канавы и направлением течения воды в водотоке не должен превышать 45°.

Для канав, не имеющих укрепления и не покрытых растительностью, минимальная допустимая скорость течения воды по условиям предотвращения заиливания канав составляет 0,25. 0,30 м/с.

Расстояние между низовой бровкой нагорной канавы и бровкой выемки должно быть не менее 5 м, а при расположении выемки в лёссах и лёссовидных грунтах бровка нагорной канавы должна отстоять от бровки выемки на расстоянии не менее 10 м.

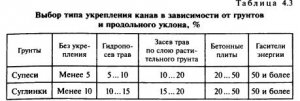

Укрепление водоотводных и нагорных канав осуществляется в зависимости от гидрологических и грунтовых условий:

• растительным грунтом с засевом трав;

• сборными бетонными плитами;

• решетчатыми конструкциями с заполнением ячеек каменной наброской.

При продольных уклонах водоотводных сооружений, вызывающих скорости течения больше допустимых для заданных грунтов и типов укреплений, следует предусматривать водогасящие устройства:

• быстротоки с водобойными колодцами;

Монолитные и сборные железобетонные быстротоки целесообразны на крутых спусках, в местах выхода водоотводных канав в овраги, суходолы и другие пониженные места.

Читать еще:  Правила полива чеснока в открытом грунте

Гасители энергии выполняются в виде водобойных колодцев, уступов, стенок.

Перепады устраиваются для снижения скорости течения воды в кюветах, канавах, резервах, подводящих и отводящих руслах. Ориентировочно тип укрепления канав назначается в соответствии с табл. 4.3.

Сборный быстроток из железобетонных телескопических лотков применяют при уклонах местности 50. 300 % и расходах воды от 0,3 до 1,5 м3/с. Отвод воды с поверхности дорог обеспечивается продольными прикромочными сборными или монолитными лотками; поперечный сброс с откосов насыпи — телескопическими лотками. Во избежание размывов кромки телескопических лотков должны находиться на одном уровне с поверхностью откоса (рис. 4.5. 4.7).

Торкрет-бетон используется для укрепления поверхности откосов и дна водоотводных сооружений в благоприятных грунтовых и климатических условиях при скорости течения воды не более 3,5 м/с и уклонах местности 20. 50 %.

Применение торкрет-бетона в районах распространения пылеватых и лёссовидных суглинков, обводненных или с повышенной влажностью пучинистых, засоленных и малоустойчивых грунтов, на оползневых участках, а также в условиях сурового климата и агрессивной среды по отношению к бетону не допускается.

Системы поверхностного водоотвода

Поверхностный водоотвод на собственном участке необходим для отвода воды с территории, на которой расположены дом и прилегающие постройки. Причиной постоянного переизбытка воды может быть близкое расположение грунтовых вод на участке. Также поверхностный водоотвод необходим при чрезмерном выпадении осадков в виде дождя и снега, затоплении территории, подтоплении погребов и подвалов талыми и дождевыми водами.

Создание надежной дренажной системы позволяет домовладельцам избавиться от многих проблем, связанных с затоплением участка. Монтаж системы поверхностного водоотвода рекомендуется выполнять всем владельцам участков, ведь в нашей климатической зоне выпадает достаточно много осадков в любое время года. Дождевые и талые воды могут доставить серьезные неприятности, если не подойти к их отводу с участка ответственно и продуманно.

Разновидности систем дренажа

Существует два типа дренажной системы, применяемые для отвода воды на участке. Это глубинный (закрытый) дренаж и поверхностный водоотвод. Принцип работы каждой из систем исходит непосредственно из их названия.

Поверхностный открытый водоотвод выполняет функцию отведения талых вод и дождевой воды с открытой зоны участка и дорожного покрытия. Принцип работы такой системы дренажа основан на сборе излишней воды и ее последующем отведении в созданную канализационную сеть.

Система поверхностного водоотвода состоит из открытых водоприемных лотков и дождеприемников. Для безопасности и удобства обслуживания водоотвода все его устанавливаемые элементы комплектуются съемными стальными или чугунными решетками, сифонами и корзинами для сбора мусора. Такая комплектация позволяет создать качественный и долговечный поверхностный водоотвод на личном земельном участке.

Закрытый (подземный) дренаж предназначен для понижения и отведения с участка близко расположенных к поверхности грунтовых вод. Такой водоотвод состоит из системы дренажных труб, уложенных в толще грунта на нужной глубине.

Для создания этой системы на участке в необходимых местах роют канавы, смотровые колодцы и отстойники. Внутрь канавы, в которую будет закладываться труба, насыпают слой песка, перемешанного с мелким щебнем. Оборудование смотровых колодцев и отстойников очень важно и необходимо для контроля уровня поднимающейся воды и осуществления ее очистки. Глубинная закрытая дренажная система должна быть обязательно задействована в районах с близким подходом к поверхности грунтовых вод и в том случае, если участок находится в заболоченной местности или низменности.

Две представленных дренажных системы – закрытый дренаж и поверхностный водоотвод, не заменяют друг друга, так как выполняют разные задачи по отводу воды с обустроенного участка. Подземную дренажную систему нет смысла устанавливать при расположении участка на возвышенности или в том случае, если грунтовые воды идут ниже отметки уровня в 1,5 метра.

При необходимости монтирования глубинной дренажной системы следует особое внимание обратить на установку открытого водоотвода. Правильно выполненный поверхностный водоотвод способствует уменьшению длины глубинной дренажной системы. Тем самым могут быть значительно сокращен объем строительных работ и получена экономия трудозатрат и средств на оборудование.

Поверхностный водоотвод предназначен для защиты участка от избытка дождевой и талой воды. Такая система особо популярна у домовладельцев, подходящих ответственно к обустройству частной территории и защите строений. Монтаж открытого водоотвода не допускает проседания и разрушения фундамента зданий, асфальтовых покрытий и вымощенных дорожек, защищает корни деревьев от переизбытка влаги.

Поверхностный водоотвод представлен двумя типами:

Линейный водоотвод представляет собой протянутые по территории участка углубленные желоба, смонтированные из пластика или выполненные из бетона. Такая система устанавливается на участках, занимающих большие площади.

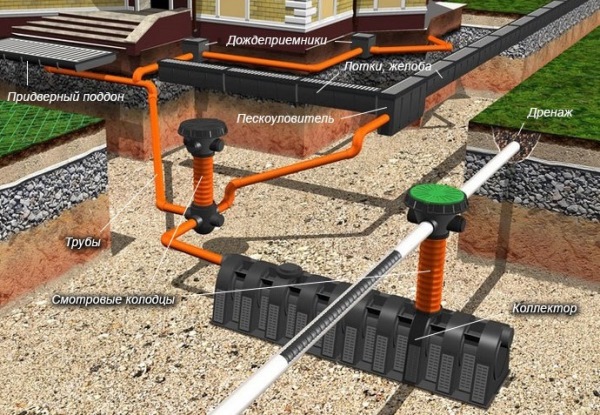

Конструкция и схема монтажа систем линейного водоотвода

Точечный водоотвод – это система дождеприемников, соединенных с ливневыми канализациями. Также в эту систему входят приемники песка, предназначенные для предотвращения засорения канализации. О засорах канализации многое знают ребята из компании «Прочистка-МСК».

Сравнивать два этих типа водоотвода нет смысла, каждый из них дополняет друг друга. Специалисты, для более практичного и качественно отведения воды, рекомендуют соединять эти два типа. В таком случае водоотвод будет максимально эффективным.

Конструкция и схема обустройства точечного водоотвода

Что потребуется при монтаже

Для обустройства такого открытого дренажа потребуются следующие строительные материалы:

  • Смесь бетонная для заливки каналов;
  • Желоба пластиковые;
  • Пескоприемники;
  • Декоративные решетки чугунные или стальные.

Выполнение работ по монтажу

Как и при любом строительстве, в самом начале идут все необходимые подготовительные работы. На первом этапе на бумаге размечается план участка и выполняется чертеж будущей дренажной системы, затем выполняются необходимые расчеты строительных материалов.

Далее начинается непосредственно подготовка каналов для будущего дренажа. Траншеи необходимо рыть глубиной не менее 10 см и с учетом того, что декоративные решетки устанавливаются с небольшим заглублением в грунт. После того, как каналы выкопаны и создано основание, приступают к заливке бетонной смеси. Толщина слоя бетона около 10 см. Затем в бетон устанавливаются пескоуловители и уже на них укладываются пластиковые желоба. Для получения максимально качественного и долговечного водоотвода рекомендуется дополнительно выполнить гидроизоляцию: между желобами и бетоном проложить гидроизоляционный материал (рубероид или толь).

Завершающий этап включает в себя подключение водоотвода к канализации. Выполняется это при помощи патрубка. В довершение производится установка декоративных защитных решеток.

Внимание! Специалисты рекомендуют ответственно подходить к очистке дренажной системы. Чистить ее во время проливных дождей и наибольшего таяния снега необходимо через каждые три дня. В другое время в среднем один раз в неделю.

Особенности установки и применения ливневого водоотвода

Ливневая канализация, или ливневка, является разновидностью поверхностного водоотвода. Правильно установленная данная система способна надежно защитить участок от излишков воды, образующейся из-за атмосферных осадков. Владельцам частных домов и дач будет весьма полезно и важно узнать все нюансы подготовительных работ и особенности этапов монтажа ливневки своими руками.

Самое первое, что необходимо выяснить владельцу участка, это состав и структуру грунта. Уровень подземных вод желательно уточнить у геодезистов. Это необходимо для знания о том, является ли необходимой установка закрытой дренажной системы. Также крайне важно правильно выбрать способ сброса воды, отводящейся с поверхности участка.

Читать еще:  Устройство твердотопливного котла для бани

Сброс собираемой воды можно организовать непосредственно самотеком или принудительно дренажным насосом, установленным в колодце для сбора воды. Первый (естественный) способ можно задействовать только в том случае, когда уклон участка достаточен для того, чтобы вода сходила самотеком. Иначе придется создавать принудительный сток воды.

Тому, кто проживает на ровной местности, необходимо искусственно создать напор воды, отводящейся с участка. Точка сбора воды должна быть установлена в самом низком месте участка. Правильный расчет площади водоприемника является важным этапом установки ливневой канализации. От объема принимающего резервуара зависит пропускающая способность всей системы водосбора и водоотвода. Чем больше территория участка, тем больше протяженность всего водоотвода, что существенно повышает число лотков для сбора воды и затраты на всю систему.

Себестоимость самих лотков зависит от прилагаемой к ним внешней механической нагрузки. Следует учитывать то, в каком месте должны располагаться водоприемники: будут ли это места для пешеходов, либо каналы будут проложены в местах для проезда автомобилей. Вес самой машины также следует учитывать при выборе водоотводящих лотков. Строительная промышленность выпускает линейку водоотводных лотков, которые классифицируются в зависимости от выдерживаемых нагрузок. На рынке имеется пять категорий: от A15 до F 900. Цифра указывает возможную нагрузку. К примеру, F 900 рассчитан на машины массой в 90 тонн, а A15 способен выдержать только легковой транспорт в 1,5 тонны.

В заключение можно отметить, что работы по созданию поверхностного водоотвода на личном участке вполне возможно выполнить самостоятельно, при этом требуется строгое соблюдение всех требований по организации необходимого стока воды и правильному подбору материалов.

Система водоотведения в частном доме

Собственный коттедж – это не просто жилье, а целый комплекс взаимосвязанных между собой коммуникационных систем. Для того, что в полной мере использовать канализацию, необходимо правильно обустроить водоотведение в частном доме.

Конструкция

Система водоотведения в частном доме состоит из целого ряда отдельных элементов, соединенных между собой. Каждый из них является обязательным и предназначен для определенной цели. Стандартная конструкция представляет собой следующие части:

  1. Приемник. Это может быть любое приемное отверстие, предназначенное для переправления стоков в определенное русло. Например, раковина, унитаз, дренажный люк или воронка на крыше. Главной задачей этого элемента является отвод определенного количества стоковой жидкости в желоба;
  2. Желоба. Они же канализационные трубы. В них сбрасывают отходы приемники. По стокам жидкость направляется в очистные сооружения или колодец. Трубы могут быть выполнены из разных материалов и различной формы. Также они могут размещаться как на поверхности земли, так в грунте;
  3. Емкость для отстаивания стоков или очистное сооружение. Это может быть дренажный колодец, отстойник, автономная система очистки стоков. Она необходима для того, чтобы очищать воду от загрязнений. В большинстве случаев, после использования таких накопителей, жидкость становится технической и может использоваться для различных целей;
  4. Система сброса, инфильтратор, накопитель. Канализация жилого дома обязательно предусматривает возможность сброса очищенной воды. Существует несколько вариантов решения этой задачи. Сброс в речку или грунт – позволит обеспечит эффективное очищение колодца, но может загрязнять окружающую среду. Сброс через инфильтратор – практически естественный процесс, при котором стоки проходят грунтовую доочистку, а после этого выводятся вместе с грунтовыми водами. Накопитель. Вариант, не предусматривающий избавление от воды.

Составляющие элементы

Как понятно из конструкции, полный проект системы водоотведения включает в себя разработку как внешней, так и внутренней частей канализации. Внешняя является отводом этой коммуникации до колодца, внутренняя представляет собой канализационную систему в пределах частного дома. Это трубы, идущие от умывальников, унитазов, ванных и прочих потребителей. Они соединяются в определенной точке и выводят все стоки. Но если неправильно рассчитать их длины и диаметр, то эффективность работы отводящей системы может серьезно пострадать.

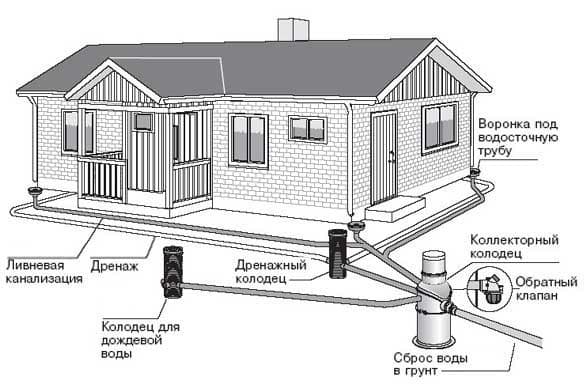

Конструкция наружного водоотведения

Правила обустройства водоотведения в частном доме:

  1. При оборудовании наружных труб обязательно требуется продумать их утепление. Они должны либо находиться под землей – ниже уровня промерзания грунта, либо (при наземном расположении), утепляться геотекстилем;
  2. На отводы всех потребителей внутри дома обязательно устанавливаются запорные кран. Они обеспечат безопасность канализационной системы в случае аварийной ситуации;
  3. Вся канализация устанавливается под уклоном. Это касается и внешних, и внутренних водоотводящих. ГОСТы разнятся для различных типов здания и диаметров трубопроводов, но считается. Что оптимально – уклон не менее 12 градусов на метр погонный.

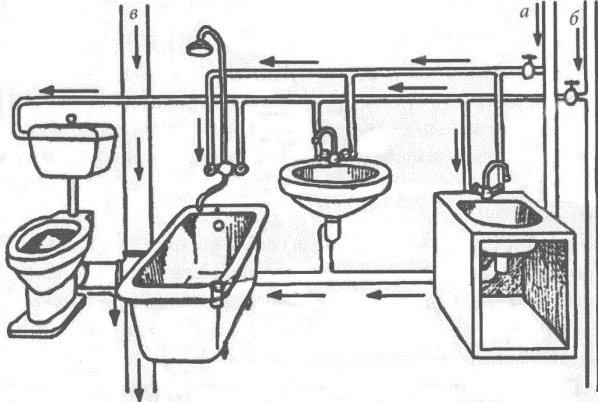

Разводка внутреннего водоотведения

Как делать

Перед тем, как начинать строительство канализации в частном доме, требуется провести расчет потребления и водоотведения. Для того чтобы все правильно рассчитать, необходимо воспользоваться специальными ГОСТами и СНиПами.

Пример расчета

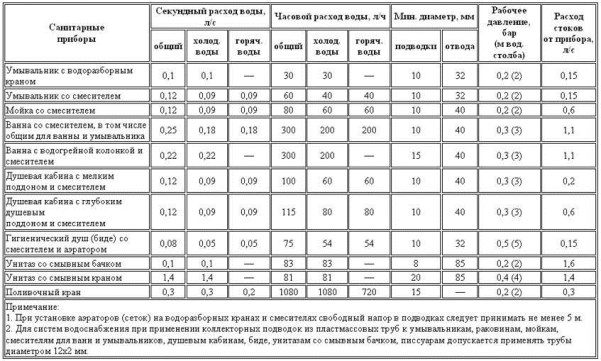

В первую очередь, нужно выяснить, какова норма потребления воды в сутки. Считается, что для жителей сел, мегаполисов и небольших городов эти параметры разнятся. К примеру, для небольшого города нормой считается около 200 литров в сутки на одного взрослого человека, в то время, как на жителя мегаполиса приходится более 700. Соответственно, меняются требования к диаметру и уклоны трубопроводов.

Видео: Системы водоотвода для частного дома.

Диаметр труб подбирается из учета использования конкретных приемников. К примеру, унитаз необходим для отвода большого количества отходов, поэтому от него должна идти труба, диаметром не менее 100 мм. Умывальники, стиральные машинки, ванные, посудомойки нуждаются в меньшем диаметре – к ним подключают трубы до 50 мм.

Не менее важным параметром является уклон труб, которыми обеспечивается водоотведение в загородном частном доме. Он также рассчитывается индивидуально, для этого существует специальная формула:

Расчет уклона

Где V – это приблизительная скорость потока, H – граничное наполнение, D – полный диаметр. В результате должно получиться число, которое будет меньше определенного коэффициента для данного диаметра трубопровода. Сам коэффициент берется из справочников для сантехнических установок.

Устройство водоотведения в частном доме своими руками:

  1. К каждому приемному отверстию подключается труба определенного диаметра. Канализация может проводиться как наружным путем, так и внутристеным. Для первого не требуется никаких особых усилий, но он не всегда эргономичен, поэтому в основном домашние мастера предпочитают размещать трубы в стенах. Для этого их поверхности штробят, а внутри канав прокладываются коммуникации;
  2. Как говорилось выше, технические условия требуют, чтобы в каждый отвод врезалась запорная арматура. Для этого на трубах нарезается резьба (по металлу) или устанавливается муфта (при использовании пластиковых отводов);
  3. Для получения замкнутой сети, все отводы соединяются между собой по специальной схеме. Очень важно предусмотреть, чтобы стоки не могли потечь в неправильном направлении. Для того чтобы этого не допустить нужно обязательно обращаться к специалистам. Обратите внимание, а – это водоснабжение, б – водоотведение;

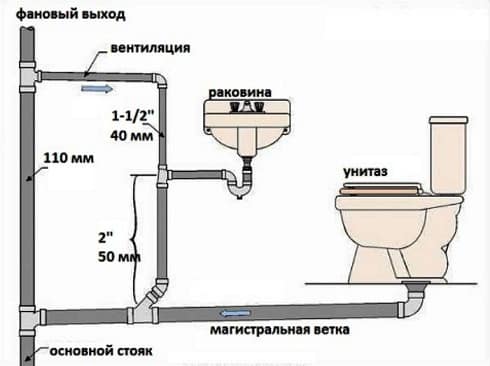

Схема разводки

  • После этого остается только провести наружную канализацию. Для чего необходимо выкопать траншеи и котлован для очистного сооружения. Их стенки укрепляются, в земле прокладываются трубы. Предварительно, при необходимости. Они утепляются текстильным волокном или кожухом (из глины, бетона);
  • К наружным отводам подключаются внешние. Все стыки обязательно герметизируются, проверяются на прочность. Схема может иметь любой вид, главное, чтобы она позволяла эффективно отводить стоки и предупреждала переполнение трубопроводов;
  • Последний этап – это установить очистное сооружение и подвести к нему дрены (в которые выводится водоотвод дождевой воды с крыши, дренажных установок) и канализационные трубы из дома.

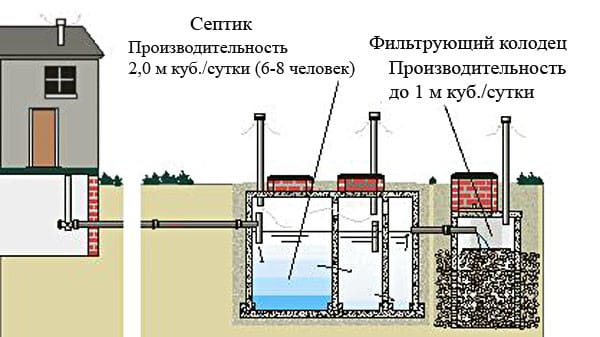

    Септик

    Как сделать водоотвод на участке – советы и инструкция по монтажу

    Проблема лишней воды на дачном участке обычно становится явной только после значительных сезонных осадков. Стали замечать, что во дворе или саду образовываются глубокие лужи, а корневая система растений страдает от переизбытка влаги? Начал сыреть подвал или погреб, и сразу же в них появился грибок? Значит, не остается ничего другого кроме, как сделать водоотвод на участке, и чем скорее вы этим займетесь, тем больше шансов не допустить растрескивание фундамента и разрушение несущих конструкций.

    Виды водоотводящих систем и их особенности

    Зачастую с подобной проблемой сталкиваются владельцы земельных наделов с глинистой и суглинистой почвой, так как песчаные грунты (при условии невысокого расположения грунтовых вод) сами хорошо пропускают влагу. Организация системы дренажа зависит от глубины залегания глинистых и песчаных слоев, среднегодового количества осадков, размеров участка и нюансов его расположения. Она может состоять из одного или нескольких видов водоотвода, каждый из которых выполняет отдельную задачу.

    Открытая дренажная система – подвиды и их применение

    Открытый или поверхностный водоотвод для сбора и отведения в специально обустроенное место талой или дождевой воды. При обустройстве дома предусматривают кровельную систему водоотвода, а с территории участка излишки влаги устраняются посредством точечного либо линейного дренажа. Дождеприемники для точечного (локального) водоотвода устанавливаются в местах максимального скопления осадков и применяются в основном на небольших участках или в комплексных дренажных конструкциях.

    Линейный водоотвод (ливневка) обеспечивает сбор влаги с больших площадей за счет установки на их территории водосливных желобов, ведущих, в свою очередь, к дренажному колодцу или в поселковую сточную систему. Его конструкция включает в себя желоба, уложенные вровень с поверхностью, декоративные решетки, закрывающие полость водоотвода сверху, и пескоуловители, задерживающие мелкий мусор. При незначительном содержании воды в почве можно обустроить так называемый мягкий дренаж, в котором желоба заменяются геотекстилем и слоем щебня.

    Закрытый водоотвод – возможности и установка

    В заболоченной местности грунтовые воды подступают близко к поверхности, что приносит массу проблем. В этом случае не обойтись без внутреннего (закрытого) дренажа, являющимся комплексом из разветвленных по всей территории труб и колодцев, объединенных между собой. Дренажные каналы укладываются на глубине около 1 м с небольшим уклоном в сторону сливного резервуара. Такая конструкция способна отдалить грунтовые воды от поверхности на требуемый уровень, что позволяет полностью избавиться от переувлажненности верхнего слоя почвы.

    Устройство глубинного водоотвода более сложное, чем поверхностной системы, поэтому требует тщательного проектирования и большого объема земельных работ. Чтобы потраченные деньги и усилия дали результат, подобный тип водоотвода рекомендуется планировать на ранних этапах благоустройства территории и, желательно, с привлечением специалистов. В этом случае можно быть уверенным в полной работоспособности и длительном сроке эксплуатации смонтированной системы.

    Строительство различных типов водоотводов

    Перед тем как сделать водоотведение на участке, необходимо нанести на чертеж двора точное расположение наиболее проблемных зон, нуждающихся в осушении. До начала любых расчетов и проектировки важно уточнить, какой угол наклона и где находится самое низкое место – это нужно для определения местоположения дренажного колодца. Если возле участка есть овраг или, что еще лучше, поселковая канализационная система, сброс воды можно организовать туда. После этого следует определить наиболее подходящий для заданных условий тип системы водоотвода.

    Как построить бюджетный водоотвод без труб

    Фашинный дренаж – давний способ осушения участка, в котором используется только подручный материал. Это делает его практически бесплатным, что нивелируется высокой трудоемкостью в изготовлении и обслуживании системы. Задолго до появления труб люди использовали вместо них фашины – пучки из хвороста или свежесрубленных ветвей ольхи, осины, березы или орешника.

    Для их изготовления ветви освобождают от листвы и складывают так, чтобы в центре были более крупные ветки, а периферия образовывалась из мелкой поросли. Затем их плотно перевязывают проволокой или шпагатом на расстоянии 0,5–0,7 м. Диаметр фашины составляет 0,25–0,3 м.

    Подготовленный материал укладывают в выкопанные с уклоном траншеи, ширина которых по низу составляет 0,4–0,5 м, по верху – от 0,7 м до 1 м. Глубина канавы должна превышать глубину промерзания почвы. Чтобы увеличить пропускную способность дренажа, фашины стоит уложить на деревянные крестовины, расставленные по дну рва с полуметровым шагом.

    Канаву следует засыпать крупным щебнем, а верх конструкции покрыть слоем торфа или дерна, обращенным травой вниз. Оставшийся промежуток заполняется песком и плодородным грунтом. Фашинный водоотвод обычно служит около 5–7 лет, поскольку со временем пустоты заиливаются, и вода перестает проникать внутрь конструкции.

    Проектирование и монтаж поверхностного дренажа

    Для обустройства линейного водоотвода нужно заранее просчитать длину траншей и приобрести соответствующее количество водосточных желобов с декоративными решетками. Выбор материала зависит от условий эксплуатации, самым значимым фактором среди которых являются механические нагрузки.

    Подсчет длины осуществляется согласно чертежу участка в масштабе, на котором условно изображена схема укладки водоотводной линии. Желоба следует разместить по периметру основных зданий, вдоль всего участка в целом, а также в местах наиболее частого появления луж. Если двор расположен в низине, имеет смысл установить лотки вдоль въездных и гаражных ворот.

    Начать работу стоит с организации сливного колодца. Он обязательно должен располагаться в наиболее низкой точке, т. е. в зоне, куда стекает вода после дождя или таяния снега. Слив можно оборудовать как коллектор для полива – для этого его стены и дно нужно закрыть гидроизолирующей пленкой и установить погружной или поверхностный дренажный насос.

    Еще один вариант использования сточных вод – организация небольшого декоративного пруда на территории сада. Чтобы предотвратить его засорение, в самой нижней точке монтируют пескоуловители, а рядом с ними – ревизионный колодец для их осмотра и очищения.

    Главное условие бесперебойной работы водоотвода – плавный уклон дренажных магистралей в сторону водостока. Его оптимальный угол высчитывается как разница высот через определенное расстояние, а именно 2 см на 1 п. м. Создать такой угол можно двумя способами: использовать желоба с конструкционным наклоном внутренней поверхности или организовать ступенчатую структуру за счет приобретения лотков разной высоты.

    Пластиковые и стальные желоба нужно монтировать на основании из песка или свежего бетонного раствора, что позволит избежать усадки грунта. При соблюдении монтажной технологии и регулярной очистке лотковые конструкции способны служить более 25 лет.

    Нежелание заниматься системой водоотведения самостоятельно не может быть поводом для отказа от нее, в этом случае нужно пригасить специалистов, которые возьмут на себя эту важную задачу.

    Тающие снега и обильные дожди могут нанести немалый вред приусадебному участку. Избыточная вода подтапливает фундамент дома и . Далее

    Многие начинающие садоводы уверены, что чем сильнее увлажнена почва в саду, тем лучше для растений. Но, к . Далее
