Способы соединения проводов в электропроводке

Способы соединения проводов: от скруток до пайки

В статье рассказывается о различных способах соединения проводов при устройстве электропроводки.

Устройство электропроводки требует надежного соединения проводов. В шестидесятые — семидесятые годы двадцатого века, во времена строительства «хрущевских» домов, проводка, чисто из экономических соображений, выполнялась алюминиевым проводом.

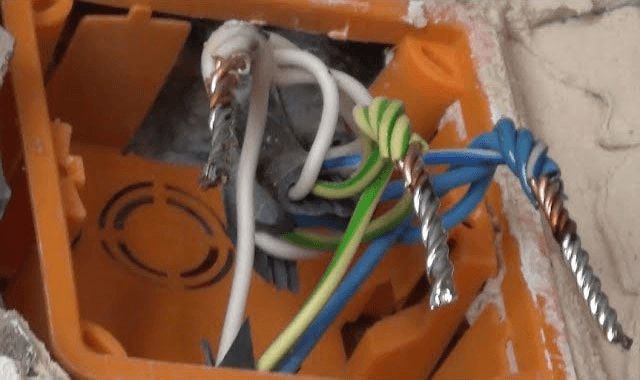

Все соединения в этой проводке выполнялись методом скруток, которые изолировались черной матерчатой изолентой, и прослужить могли десять и более лет, не требуя никакого обслуживания и профилактики. Конечно, если скрутка была выполнена по всем правилам. Поэтому старые электрики утверждают, что надежней скрутки, соединения просто не бывает.

Отчасти они правы. В те времена другого способа не было, да и не требовалось, поскольку в квартирах еще не было такого обилия электрической и электронной техники, как сейчас. Мощность тогдашних холодильников, стиральных машин, утюгов и электрочайников была намного ниже, чем современных. Да и не у всех они были холодильники, телевизоры и стиральные машины.

А такие потребители электроэнергии, как кондиционеры, компьютеры, домашние кинотеатры в квартирах вообще не применялись. Тогда их просто еще не изобрели. Поэтому и можно было выполнить проводку алюминиевыми проводами, а соединение проводов при помощи скруток.

Требования к современной проводке

В современных условиях проводка чаще всего выполняется медными проводами, что позволяет подключать нагрузку практически любой мощности. Для соединения проводов сейчас применяются различные способы. Это оговорено в правилах устройства электроустановок (ПУЭ). Дословно в них сказано так: цитата.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Из этого пункта правил следует, что скруткой соединять провода нельзя, ее просто нет в указанном пункте. Если же проводку будет принимать пожарный инспектор, то проводку, выполненную методом скруток он просто не примет, и ее придется переделывать. Скрутки допустимы лишь как временное соединение пред сваркой, о которой будет рассказано в следующей статье.

Соединение проводов при помощи зажимов

Согласно указанному пункту ПУЭ, для соединения проводов в настоящее время существуют клеммники, которые и следует использовать. Наиболее распространены три вида клеммников. Это самозажимные, винтовые и соединительные изолирующие зажимы. На рисунке 1 показан самозажимной клеммник.

Рисунок 1. Самозажимной клеммник

Самозажимные клеммники предназначены для соединения проводов сечением до 2,5 мм2, их рабочий ток достигает до 24А, что позволяет подключать нагрузку до 5КВт. Количество мест в таких клеммниках от 2 до 8, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаячных коробках больше места, что не всегда удобно.

Конструкция винтовых клеммников показана на рисунке 2.

Рисунок 2. Винтовой клеммник

Такой тип клеммников наиболее распространен и поэтому применяется чаще других типов. Основная область их применения это соединение проводов в распределительных коробках. Однако, если проводка выполняется алюминиевым проводом от применения таких клеммников следует воздержаться, так как при затягивании винтов возможно пережать и обломить мягкий алюминиевый провод.

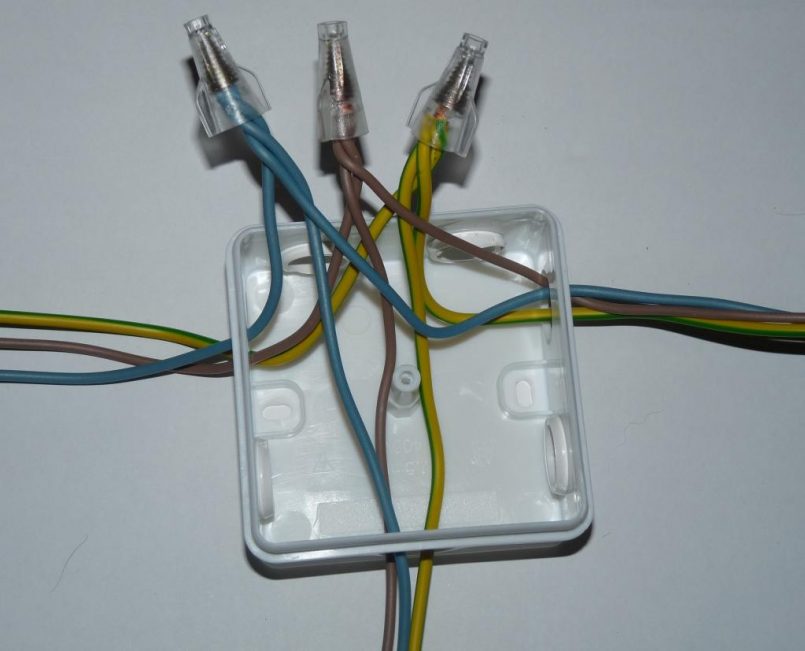

Третий вид механических соединителей проводов это соединительные изолирующие зажимы (СИЗ). Их внешний вид показан на рисунке 3.

Рисунок 3. Зажимы СИЗ

Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10 — 15 мм и складывают в общий пучок. После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. С их помощью возможно соединение нескольких одиночных проводов общей площадью 2,5 — 20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.

Такие зажимы ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому, при прочих равных условиях, предпочтение все-таки следует отдать последним.

Соединение проводов пайкой

Соединение проводов пайкой и сваркой наиболее надежно, нежели с помощью клеммных соединителей различной конструкции. Лучше всего пайке поддаются медные провода, и хотя в настоящее время существуют различные флюсы для пайки алюминия, лучше от такой пайки воздержаться.

По сравнению со сваркой пайка является более простой и доступной: она не требует дорогостоящего оборудования, менее пожароопасна, навыки для выполнения хорошего качества пайки потребуются более скромные, чем при выполнении сварного соединения.

Если пайка скруток производится время от времени, например, вы решили поменять проводку в своей квартире, то вполне можно обойтись обычным паяльником мощностью не менее 100 Вт. Когда же пайка скруток предстоит чуть ли не каждый день, что касается вашей основной или дополнительной работы, то лучше пользоваться тем же стоваттным паяльником предварительно доработав его жало, как указано на рисунке 4.

Рисунок 4. Доработка жала паяльника

Для такой доработки следует паяльное жало вытащить из корпуса паяльника и сточить напильником или срезать ножовкой его рабочую клиновидную часть. После этой операции просверлить в медном жале отверстие диаметром 6 — 7 мм на глубину 30 — 40 мм.

Хотя особой точности при сверлении в данном случае и не требуется, если есть такая возможность, лучше подрезать торец и просверлить отверстие на токарном станке.

После установки жала обратно в паяльник отверстие необходимо облудить изнутри, так же, как это делается для простого паяльника. Таким образом, получается малогабаритная лудильная ванна.

Перед пайкой, конечно, сначала снимается изоляция с каждого провода на длину 40..50 мм, и каждый отдельный провод зачищается до металлического блеска, после чего облуживается.

Для этого в отверстии паяльного стержня надо расплавить небольшое количество припоя, после чего добавить немного канифоли и погрузить в отверстие провод. Если есть какой-нибудь жидкий флюс, например, раствор канифоли в спирте, то достаточно просто смазать провод жидким флюсом, и окунуть провод в расплавленный припой.

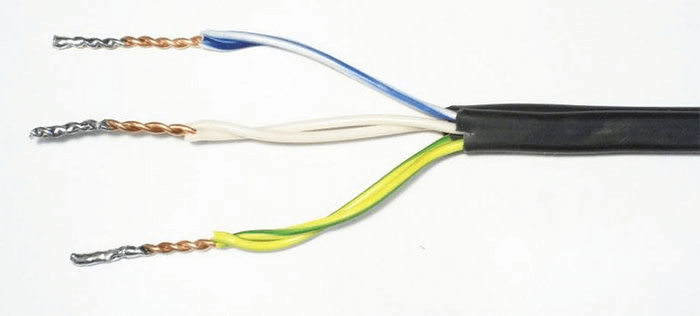

Затем облуженные провода тщательно скрутить, концы подрезать на одном уровне и, прихватив пассатижами, окунуть в паяльную ванну.

В подобном устройстве возможно пропаять скрутку из 4 — 6 жил сечением до 2,5 мм2. При этом скрутку следует для полного прогрева подержать в отверстии жала примерно 3 — 4 секунды. Пайка должна остывать на воздухе и иметь блестящий контурный вид.

При использовании в качестве флюса сосновой канифоли паяное соединение в промывке не нуждается. В случае применения других флюсов надо действовать согласно прилагаемой к ним инструкции.

Совершенно недопустимо для ускорения процесса охлаждать пайку водой: это приводит к образованию микротрещин и, естественно, ухудшению качества соединения.

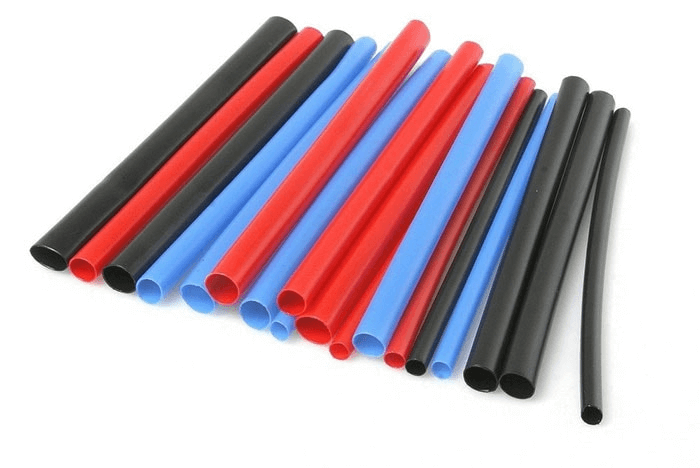

Изоляцию скруток лучше всего произвести при помощи термоусадочной трубки, соответствующего диаметра, прогревая ее техническим феном. При отсутствии трубки можно воспользоваться обычной изолентой, намотав ее не менее трех слоев.

Соединение электрических проводов — надежные способы

Для начала определимся, что такое распределительная коробка? Это пустотелое приспособление из полимера, круглой, прямоугольной и квадратной формы с крышкой и со специальными вводами для кабелей. Используется для соединения между собой проводников.

Сегодня производятся разнообразные соединения проводников. Такое разнообразие зависит от разных факторов:

• сечение провода;
• материал жилы (CU, AL);
• количество проводников;
• условия работы (температурный режим, климатический).

Зная все эти факторы, подбираются соединения таким образом, чтобы соблюсти некие требования по электрической и пожарной безопасности. Кроме этого нужно учесть, в каких местах будут эксплуатироваться такие коробки с проводниковыми соединениями:

• сухие помещения;
• влажные помещения;
• особо сырые.

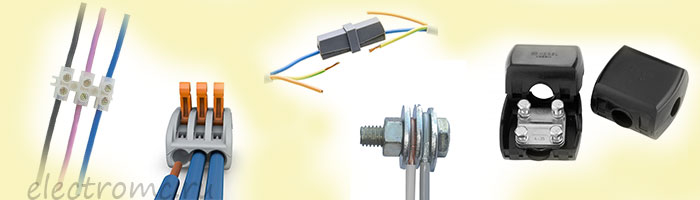

Соединение электрических проводов в распределительной коробке

Для определения, какой выбрать способ соединения при определенных условиях, нужно обратиться к ПУЭ (Правила Устройства Электроустановок). Согласно пункту 2.1.21, из ПУЭ -7 основного документа по электромонтажу, все концевые соединения проводов и кабелей должны проводиться посредством:

• опрессовки гильзами;
• зажимов (с помощью болта, винта);
• сварки;
• спайки.

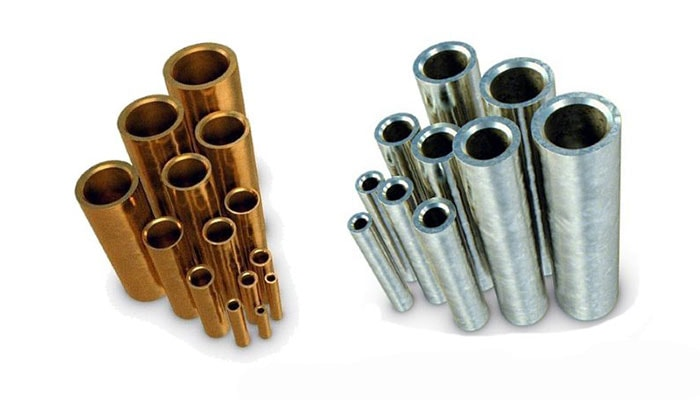

Соединение проводов опрессовкой гильзами

Соединение проводов с помощью гильзы с последующей опрессовкой является наиболее надежным способом и имеет хороший электрический контакт.

Как делается соединение проводов:

• зачищают от изоляции электрические провода определенной длинны;

• берут гильзу соответствующей длинны и диаметра;

• заводят оголенные провода в гильзу;

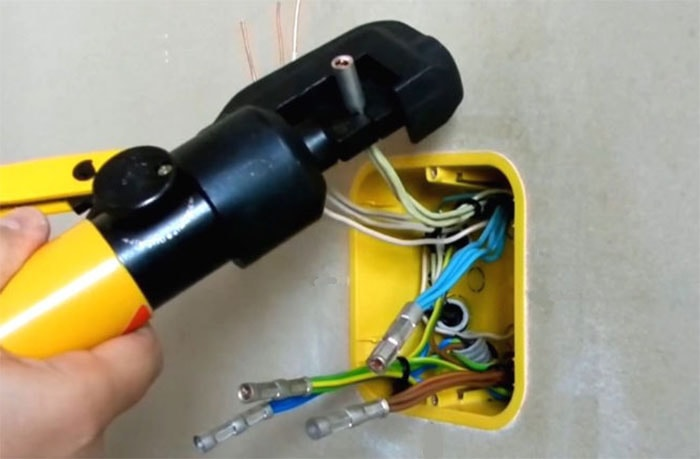

• обжимают (прессуют) гильзу в двух, трех местах специальным электроинструментом (прес – клещи);

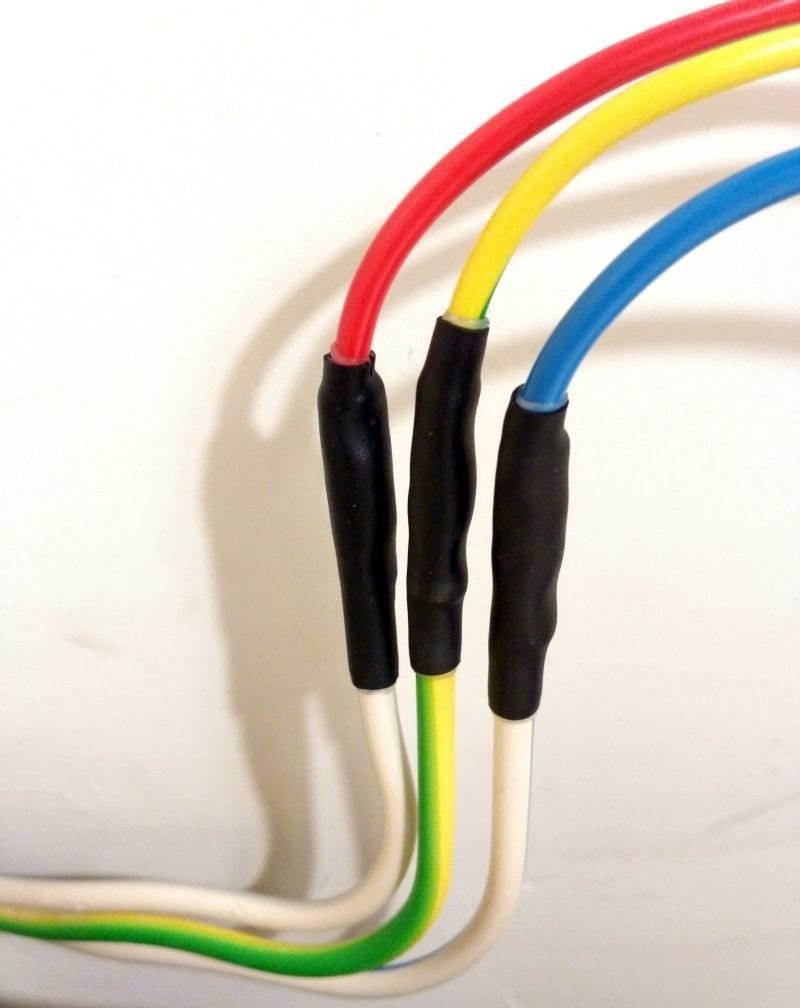

• накладывают на гильзу изолирующий материал (термоусадочная трубка).

Если термоусадочной трубки нет, то можно использовать изоляционную ленту.

Вы должны учесть, что гильзы подбираются таким образом, чтобы диаметр скрученных проводов соответствовал внутреннему диаметру гильзы. Использовать гильзу не по размеру не стоит.

Как соединить провода с помощью зажимов – типа орех или под болт

Наиболее распространенный способ соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за внешней похожести на орех. Производятся разного размера для соединения, как тонких по сечению проводов, так и толстых.

Внутренность «Ореха» состоит из двух основных и одной промежуточной металлических пластин. По краям пластин находятся 4 винта. Сами пластины помещаются в изолированный корпус из карболита, состоящий из двух частей.

Конструктивная особенность «Орешка» заключается в том, что соединять можно алюминиевые и медные провода в одну цепь, посредством промежуточной пластины.

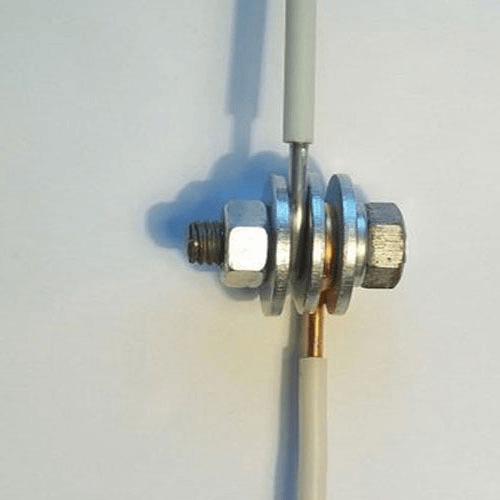

Для соединения проводов также применяют болтовое соединение. Для определенного сечения проводов подбирают размер болта. Например, для сечения проводов 1,5 – 4 мм² подойдет болт диаметром 6 мм, для сечения 6 – 10 мм² диаметр болта 8 мм, 16 – 35 мм² диаметр 10 мм.

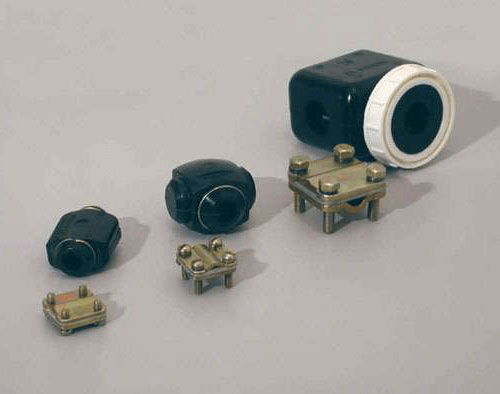

Для соединения алюминия с медью с помощью болта, также применяют шайбу – прокладку.

После тщательного сжатия проводов с помощью гайки, данное соединение изолируется.

• небольшая стоимость;
• хорошая изоляция для «Ореха»
• можно соединять алюминиевые жилы с медными жилами.

• ослабление резьбового соединения в «Орешке»;
• много изоляции для болтового соединения;
• габариты соединения подходят для больших распределительных коробок.

Соединение проводов с помощью сварки

Один из лучших способов соединения проводов в коробке является сварка. Как это все делается?

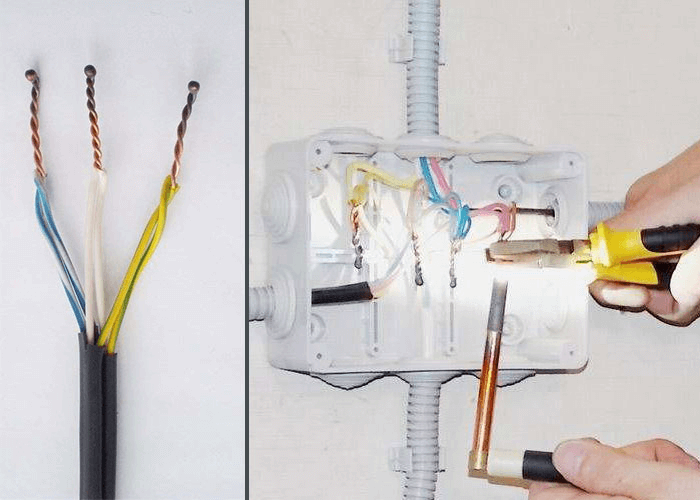

Для начала с концов проводов снимается изоляция. Затем провода скручивают между собой. Концы готовы к сварке.

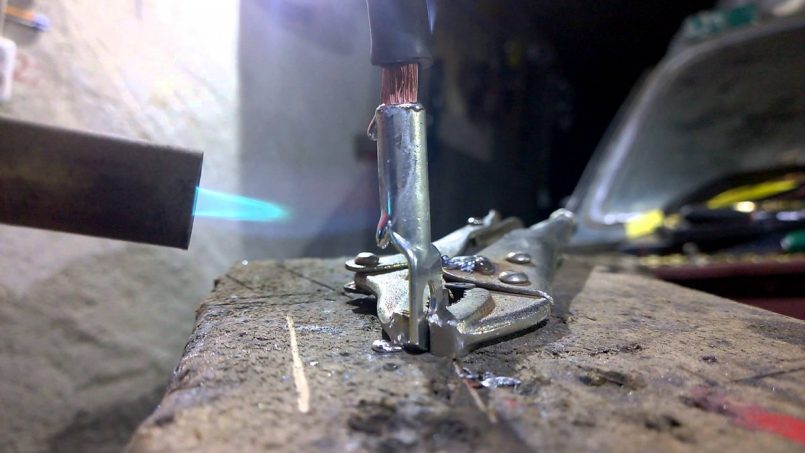

Сварка проводов производится специальным сварочным аппаратом напряжением 12 – 36 В. Ток сварки регулируется в зависимости от сечения и количества проводов, от 70 до 120 А и мощности аппарата достаточно 500 – 600 Вт. Работу можно проводить так же инверторным сварочным аппаратом.

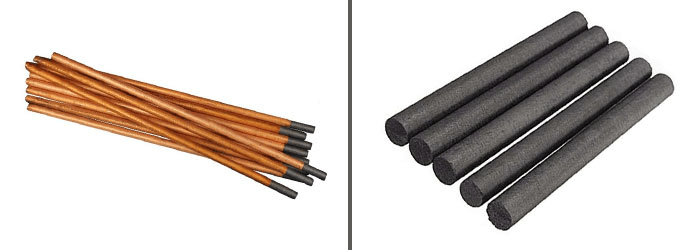

Для сварки применяю специальные графитовые для алюминия и графито-медные для меди электроды. Работу проводят в специальных очках для защиты глаз от электрической дуги.

Один кабель сварочного аппарата с зажимом или пассатижами присоединяют к скрутке, а второй к электродному держателю (держак). Электрод подносят к кончику скрутки и при его косании, происходит контакт и появляется дуга, с помощью которой расплавляют медные или алюминиевые провода таким образом, чтобы появилась капелька. Этого достаточно, чтобы сделать самый надежный контакт.

Единственный недостаток такого соединения является то, что при рассоединении проводов, если это потребуется, придется выкусить кончик скрутки (место сварки).

Пайка проводов припоем

Не менее замечательный вариант соединения проводов и обеспечения хорошего контакта это с помощью обыкновенной пайки. Для применения такого способа потребуется небольшой навык пайки припоем с помощью электрического паяльника.

Паяльник лучше всего брать помощностью 80 Вт или 100 Вт – это то, что надо. Таким паяльником можно быстро прогреть то место (скрутку), куда будете наносить расплавленный припой.

Для пайки лучше всего подойдет припой марки ПОС-30, ПОС-40. К такому припою понадобится канифоль или флюс марки СКФ (спирто-канифольный флюс), который наносится на место пайки перед нагревом.

Кроме выше перечисленного материала, специалисты используют для пайки так называемую трубку припоя внутри которой находится канифоль. Такая трубка продается практически в каждом магазине электротоваров.

Крайне не рекомендуется применять паяльную кислоту. После пайки остается ее след на скрутке и со временем кислота будет только разъедать скрутку, что приведет к печальным последствиям.

И так, для пайки проводов потребуется не дорогой материал и электрический паяльник. Такое соединение пайкой является более доступным и простым способом.

Соединение проводов клеммами

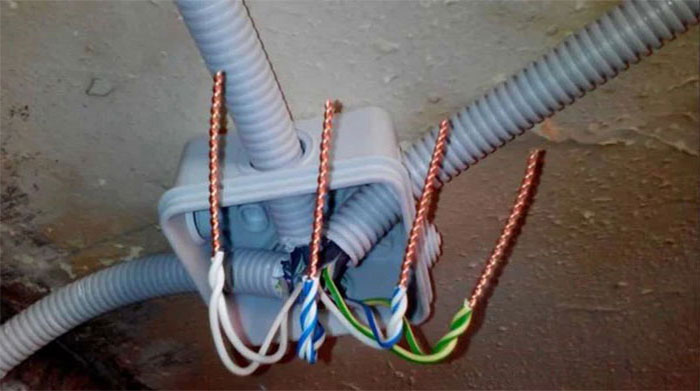

Так или иначе, а соединение проводов с помощью скруток со временем канут в лето. И их место займут те материалы и устройства, которые будут отвечать требованию современности и более профессионального подхода.

На сегодняшний день, все чаще стали использовать клеммы для соединения проводов. Одна из приятных особенностей клемм, это быстрое соединение проводов разных металлов, что позволяет избежать прямого контакта между металлами.

Существующие требования к клеммам:

• информация о допустимом напряжении;
• информация о сечении жилы;
• повышенная термоустойчивость;
• надежная фиксация жилы провода;
• устойчивость к коррозии.

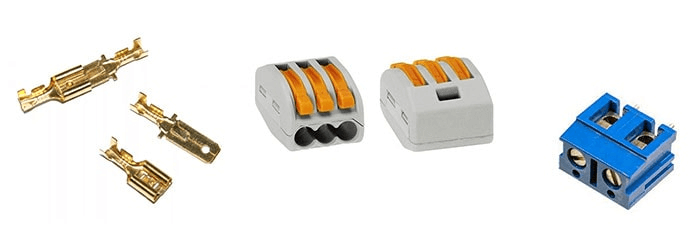

Клеммы бывают: ножевыми, пружинными и винтовыми.

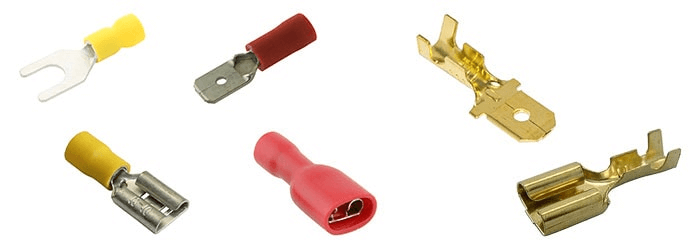

Ножевые клеммы в основном применяются для заземления или зануления. Они удобны тем, что не нужен электроинструмент, можно быстро подсоединить и разъединить контакт, а это экономия времени.

Пружинные клеммы получили большую популярность. К таким клеммам можно отнести продукцию компанию WAGO. Используя клеммы WAGO вы получите: простой и быстрый монтаж, надежное соединение проводников.

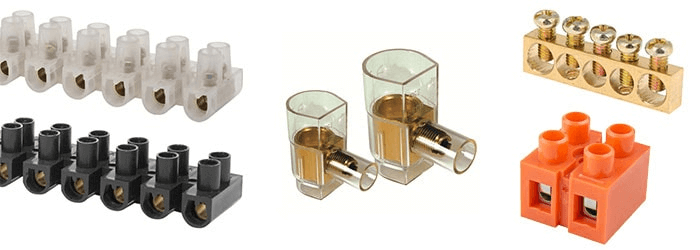

Винтовые клеммы (клеммные колодки) представляют собой корпусные ячейки, в каждой из которых находится металлическая трубка с винтами.

Монтажные работы с таким видом клемм проводить не сложно, понадобиться всего лишь отвертка для того, чтобы закрутить или открутить винт, который прижимает внутри трубки оголенную жилу провода.

Соединение электрических проводов на улице

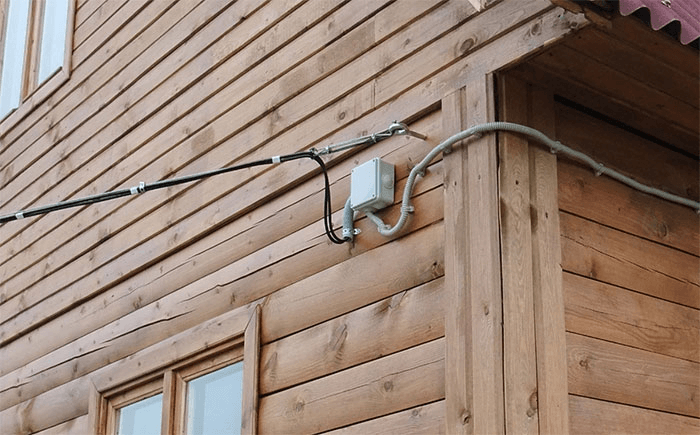

Что делать, если появилась такая необходимость соединить провода на улице, под открытом небом?

Уличное соединения делают разные: с помощью «орешка», болтовое соединение, скруткой. На какое-то время такие соединения не плохо показывают себя в работе, но затем происходит окисление жил проводов, ослабление болтового соединения, ржавчина. Начинается проблема.

Нужно понимать, что на такое соединение будет негативно влиять атмосферные осадки, летняя жара, мороз. Чтобы минимизировать такое воздействие и сделать хорошее соединение, нужно для начала приготовить комплект материалов:

• распределительная коробка IP65;
• гильзы под опрессовку;
• токопроводящая паста;
• трубка термоусадочная клеевая.

Кабель или провод завести в распределительную коробку. Надеть гильзы на оголенные провода с использованием токопроводящей пастой и опрессовать.

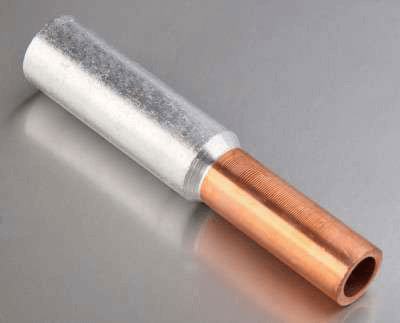

Если у вас один провод алюминиевый, а другой медный, то используйте медно-алюминиевые гильзы.

Далее, взять заранее приготовленные и нарезанные по нужному размеру клеевые термоусаживаемые трубки и одеть на гильзы.

С помощью воздействия на трубки высокой температуры обсаживаем гильзы. Что бы воздействовать высокой температурой на трубки, используется газовая горелка, паяльная лампа или профессиональный электрический фен.

После того, как остынут термотрубки, аккуратно уложить в коробку готовые соединения и закрыть плотно крышкой коробку.

Такое соединение обеспечит вам высокую надежность на многие, многие годы.

Заключение

В этой статье вы посмотрели все виды правильного соединения проводов, которые существуют не сегодняшний день. Выбирайте тот тип соединения, который подойдет для вашего условия эксплуатации.

Возможно некоторые виды монтажных работ вы не сможете выполнять из-за отсутствия навыков, инструмента или сомневаетесь в правильности ваших действий. Тогда прибегайте к привлечению специалиста, который в силу своего опыта сделает все правильно.

Не забывайте, что правильно выполненный монтаж электропроводки залог вашей электрической и пожарной безопасности.

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Домашняя электросеть представляет собой сложную систему электроустановочных изделий и приборов, связанных проводниками электрического тока. В электрощитах, распределительных коробках и корпусах устройств производится соединение проводов.

Рассмотрим, как соединить провода без пайки с помощью специальных зажимов и клемм, чтобы коммутация была максимально надежной и отвечала требованиям безопасности. Для чего приведем 4 подробные инструкции с лучшими способами соединения электропроводов.

Также дополним наш материал полезными советами по монтажу от опытных специалистов по электромонтажным работам.

Кратко о возможных вариантах коммутации

Электромонтажники пользуются различными приемами соединения проводников – от простейшей изолированной скрутки до обжима специальными гильзами.

Некоторые процедуры требуют дополнительных расходных материалов и специальных инструментов, другие выполняются вручную.

Вопрос о выборе наиболее надежных способов соединения стал актуальным, когда увеличилась нагрузка на домашнюю сеть – появилось множество мощных приборов, соответственно, ужесточились требования к применению проводников и электроустановок.

Факторы, влияющие на выбор способа:

• суммарное сечение проводников;
• тип и способ изоляции кабелей;
• материал, из которого изготовлены провода;
• назначение коммутационного узла;
• внешние условия подключения;
• степень подвижности соединения и пр.

Монтажник на месте определяет, как он произведет коммутацию, с учетом перечисленных факторов. Многое зависит от его навыков пользоваться специальным инструментом (паяльником, сварочным аппаратом, обжимными клещами) и материалами, которые есть под рукой.

Однако профессионалы всегда имеют при себе монтажный комплект и используют способы, рекомендуемые нормами ГОСТ и ПУЭ.

Сегодня можно столкнуться с самыми разными вариантами соединения проводов:

Согласно ПУЭ 2.1.21, простая скрутка в принципе не должна использоваться для коммутации. Разрешены только сварка, пайка, опрессовка и различные виды зажимных устройств.

Для выполнения пайки или сварки не всегда под рукой есть специальное оборудование, особенно, если работы выполняет любитель. Поэтому целесообразно рассмотреть способы, которые являются одновременно надежными и доступными.

Безопасные и эффективные виды соединений

Рассмотрим 4 варианта соединений проводников, подходящие для домашнего монтажа: пружинные клеммники, клеммные колодки, колпачки СИЗ и опрессовку гильзами.

Для выполнения работ потребуется расходный материал – клеммы, зажимы, гильзы, подобранные в зависимости от типа и сечения проводников. Рекомендуем приобретать изделия только проверенных производителей, а не дешевые китайские заменители.

Способ #1 — коммутация клеммниками WAGO

Главное преимущество коммутации клеммами – 100-процентная надежность соединения. Благодаря разработкам компании WAGO безвинтовые соединения получили статус международного стандарта.

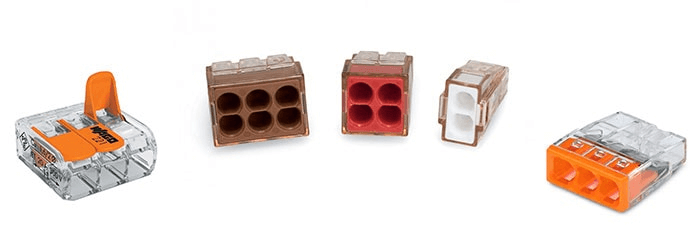

Сейчас выпуском пружинных зажимов занимаются и другие производители. Их используют в скоростных болидах, самолетах, подвижных цепях – то есть там, где требуется особая ответственность.

Чтобы установить клеммник, не нужно специально готовиться. Опытные монтажники, ценящие качество, также давно применяют только самозажимные клеммы.

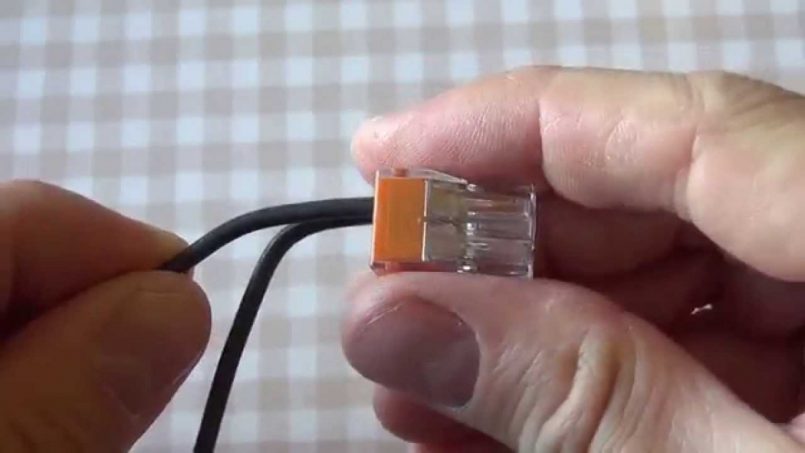

Предлагаем пошаговую инструкцию соединения 2-х проводников зажимом серии 222, представители которой успешно применяются для соединения ответвлений различных типов проводов:

После правильного выполнения действий самопроизвольное разжимание клеммы невозможно. Преимущество такого соединения – возможность разъединения. Чтобы разомкнуть проводники, нужно сначала нажать на подвижный механизм, а затем вынуть соответствующий проводник.

Преимущества клеммного соединения:

• подключение одно- и многожильных проводников из меди или алюминия, а также смешанные подключения;
• высокое качество соединения;
• во время монтажа жилы не повреждаются;
• конструкция предусматривает снятие параметров цепи без разъединения;
• аккуратность и порядок в местах работы – распредкоробках, щитах, электромонтажных устройствах.

Этот способ экономит время – занимает всего несколько секунд. Однако он требует аккуратности. Если вставлять концы не до упора, может произойти перегрев и корпус клеммника расплавится.

Главным минусом считается высокая стоимость, особенно брендовой продукции. Например, комплект из 20-ти трехпроводных универсальных клеммников Ваго стоит около 500 рублей.

Еще больше информации о клеммах Ваго в следующем видео:

Способ #2 — использование клеммных колодок

Недорогие пластиковые изделия имеют зажимной механизм, с помощью которого проводники фиксируются и соединяются внутри корпуса. Каждый одно- или многожильный провод избавляют от изоляции, вставляют в отдельное гнездо и закрепляют путем закручивания винта.

Использование стриппера для снятия изоляции позволяет даже новичку без особых трудностей справиться с этой задачей.

Провода можно заводить двумя способами – с одной и с обеих сторон, навстречу друг другу. Этот способ часто применяют для распайки в распределительных коробках, поэтому производители стали изготавливать распредкоробки со встроенными колодками.

Преимущества соединения колодками:

• экономичность;
• быстрый монтаж;
• соединение алюминий/медь;
• высокое качество.

Основной недостаток в том, что одной парной колодкой можно соединить только 2 повода. Опытные монтажники не рекомендуют использовать колодочный способ для соединения многожильных или алюминиевых проводов, так как винтовое соединение способно разрушить более хрупкий материал.

И еще один минус – большое количество некачественных колодок.

Для лучшего понимания этого способа коммутации проводов рекомендуем посмотреть, чем хороши или плохи клеммные коробки:

Способ #3 — применение колпачков СИЗ

Для изготовления пружинных зажимов-колпачков используют негорючий пластик. Материал корпуса является изолятором, подходящим по механическим и противопожарным параметрам.

Чтобы установить колпачок, необходимо подготовить жилы, завести их внутрь, а затем с усилием произвести крутящие движения. Для защиты оголенных частей жил от окисления внутреннюю часть колпачка обрабатывают пастой.

Колпачки компактны, имеют простое устройство, поэтому часто используются для распайки. В одну распредкоробку входит до десятка изделий.

Практический пример использования СИЗ для распайки в распредкоробке:

Способы соединения проводов — способы и идеи как соединить между собой разные типы проводов. Видео инструкции и 135 фото

Электрика довольно ответственное занятие и не терпит халатного отношения. Старайтесь выбирать качественные материалы и подходите к этому крайне ответственно. Как же лучше соединять провода, именно об этом и пойдет речь. Необходимо выбрать подходящий способ соединения проводов, а это занятие далеко не из простых.

Краткое содержимое статьи:

Как соединять провода

Теперь же необходимо узнать, как именно соединять проводку, а также существующие виды соединений. На самом деле способов соединить провода хватает, но всех их можно разделить на две группы, в первом случае необходимо наличие специального оборудования и опыта работы с ним, во втором наоборот, а выполнить такую операцию сможет даже неопытный.

Что касается способов, которые требуют оборудования, первым методом является пайка. Такой вид очень надежный, но для этого необходим паяльник и небольшой опыт в обращении с ним. Второй способ – это работа со сварочным аппаратом, при этом скрепленные проводящие элементы скрепляются воедино.

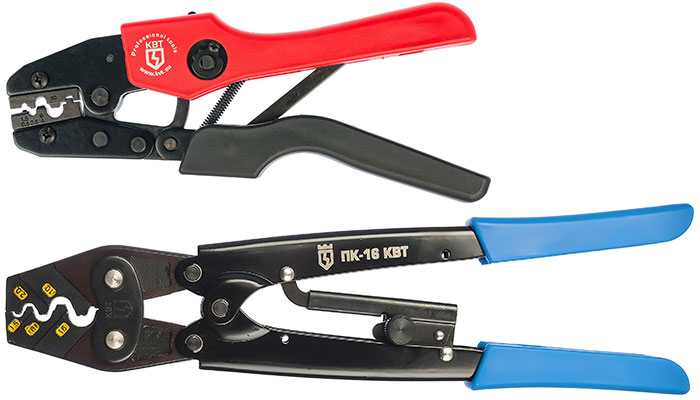

Обжим — для такого способа скрепления необходимы специальные клещи и гильзы. Скрепка очень прочна, однако для соединения с дополнительными электрическими проводами, необходимо будет обрезать провода.

Такие методы скрепления проводки в основном используются специалистами, но если у вас имеются кое-какие навыки работы с подобными инструментами, то можно сделать все самостоятельно.
