Советы по выбору проводов и кабелей

Советы по выбору проводов и кабелей

Подвод электроэнергии к ЭП осуществляется проводами или кабелями с алюминиевыми или медными жилами. Применение проводов и кабелей с медными жилами (табл. 6 и табл. 7 приложение 1) обязательно во взрывоопасных зонах классов В1 и В2, а также при подводе питания к ЭП, установленным на виброоснованиях (например, от ящика управления до электродвигателя вентилятора). Во всех остальных случаях из экономических соображений применяются кабели и провода с алюминиевыми жилами (табл. 6 и табл.8 приложение 1). При выборе вида элек­тропроводки и способа прокладки проводов и кабелей должны учитываться требования электро- и пожарной безопасности.

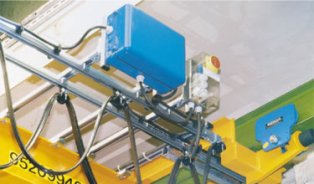

Для питания переносных и передвижных ЭП, обычно применяемых при строительстве, используют специальные шнуры и гибкие кабели с медными жилами (чаще всего используют кабели марки КРПТ — с медными жилами с резиновой изоляцией и в резиновой оболочке).

Согласно Правилам устройства электроустановок (ПУЭ), наименьшее сечение жил проводов и кабелей в наружных электропроводках по условию механической прочности должно быть не менее 1,5 мм 2 для медных жил и 2,5мм 2 — для алюминиевых. Рекомендуемые марки проводов и кабелей с алюминиевыми жилами марки АПВ (алюминиевые с поливинилхлоридной изоляцией) и кабели марки АВВГ (с алюминиевыми жилами с поливинилхлоридной оболочкой и с поливинилхлоридной изоляцией). Кабели марки АВВГ предназначены как для прокладки в помещениях, так и в земле. При открытой прокладке в помещении провода и кабели до высоты 2 м должны быть защищены от механических повреждений трубами или коробами (при высоте более 2 м защита от механических повреждений не требуется).

Расстояние от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должно быть не менее 6 м, в непроезжей — не менее 3,5 м. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.

Номенклатуры сечений медных и алюминиевых кабелей марок КРПТ и АВВГ приведены в приложении 1 таблицы 6,7,8.

Сечение провода или кабеля выбирается из условия

где Iдл — длительно допустимый ток для кабеля выбранного сечения, А;

-расчетный ток нагрузки кабеля, А;

0,92 — коэффициент, учитывающий ухудшение условий охлаждения кабеля при наличии нейтрального провода сечением, равным линейному.

Расчетный ток нагрузки для кабеля, питающего ШР, принимается равным величине, определенной по расчету электрических нагрузок, а для кабелей, питающих индивидуальные ЭП (например, электродвигатели насосов), расчетный ток принимается равным номинальному току ЭП.

Результаты расчета Iдл по формуле (3.34) и предварительно выбранных сечений кабелей необходимо внести в таблицу3.7.

Таблица 3.7 — Предварительно выбранное сечение жил проводов и кабелей строительной площадки

№ на схемеНаименование оборудованияНоминальная мощность Рн, кВтIн, АIрасч, АМарка и сечение жил проводов и кабелейIдоп, А

Предварительно выбранное сечение проводов и кабелей должно быть проверено на потерю напряжения

где Р — активная мощность нагрузки, кВт;

R — активное сопротивление линий, Ом.

При определении потери напряжения линии от распределительного щита ШР до КТП понимается расчетная активная мощность нагрузки Р. Активное сопротивление линии определяют по формуле

где ρ — удельное сопротивление: для алюминия ρ = 0,029 Ом·мм 2 /м;

для меди ρ = 0,017 Ом·мм 2 /м;

l — длина линии, м;

s — сечение провода линии, мм.

Допустимая потеря напряжения от КТП до ШР и от ШР до электроприемника не должна превышать 0,05 (ΔU ≤ 0,05).

где — потеря напряжения на участке от электроприемника до ШР;

— потеря напряжения на участке от ШР до КТП.

Как выбрать сечение кабеля

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

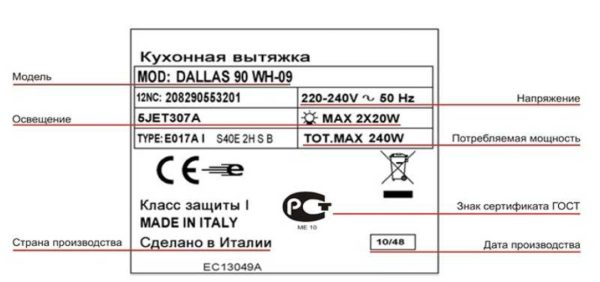

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

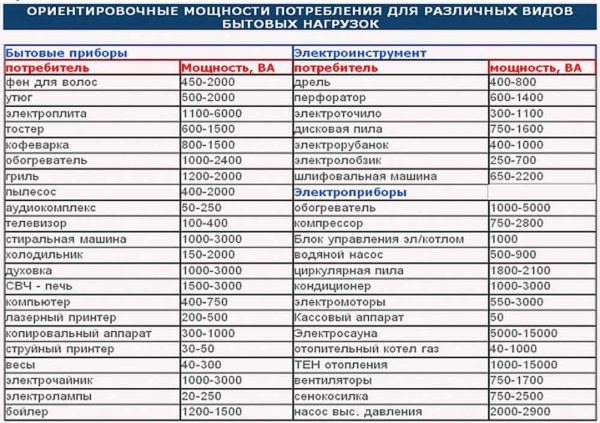

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Читать еще:  Польза подкормки томатов перекисью водорода
Сечение кабеля, мм2Диаметр проводника, ммМедный проводАлюминиевый провод
Ток, АМощность, кВтТок, АМощность, кВт
220 В380 В220 В380 В
0,5 мм20,80 мм6 А1,3 кВт2,3 кВт
0,75 мм20,98 мм10 А2,2 кВт3,8 кВт
1,0 мм21,13 мм14 А3,1 кВт5,3 кВт
1,5 мм21,38 мм15 А3,3 кВт5,7 кВт10 А2,2 кВт3,8 кВт
2,0 мм21,60 мм19 А4,2 кВт7,2 кВт14 А3,1 кВт5,3 кВт
2,5 мм21,78 мм21 А4,6 кВт8,0 кВт16 А3,5 кВт6,1 кВт
4,0 мм22,26 мм27 А5,9 кВт10,3 кВт21 А4,6 кВт8,0 кВт
6,0 мм22,76 мм34 А7,5 кВт12,9 кВт26 А5,7 кВт9,9 кВт
10,0 мм23,57 мм50 А11,0 кВт19,0 кВт38 А8,4 кВт14,4 кВт
16,0 мм24,51 мм80 А17,6 кВт30,4 кВт55 А12,1 кВт20,9 кВт
25,0 мм25,64 мм100 А22,0 кВт38,0 кВт65 А14,3 кВт24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм 2 . Это и будет минимальное значение сечения кабеля для данного случая.

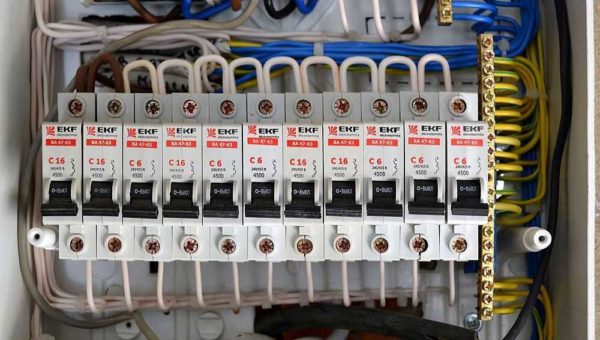

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

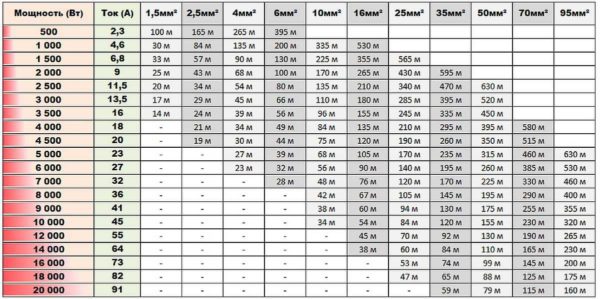

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

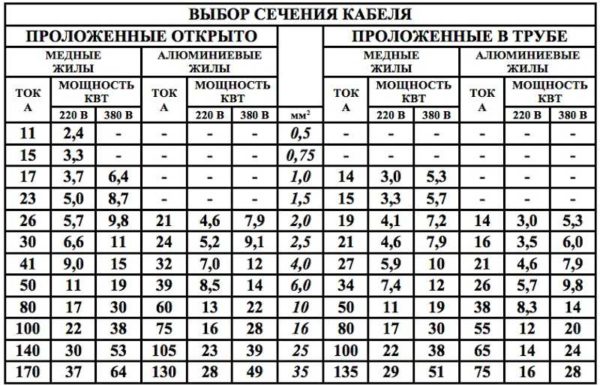

Выбор сечения кабеля в зависимости от мощности и типа прокладки

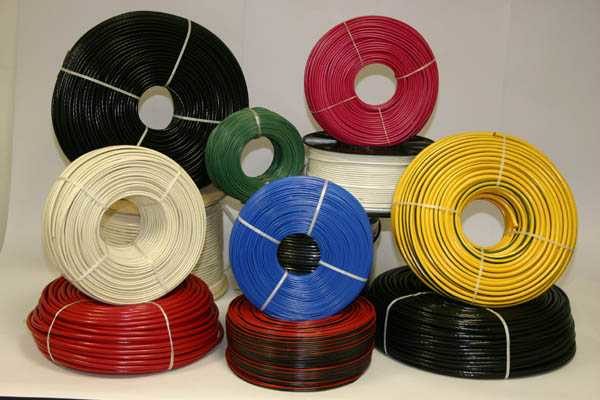

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Читать еще:  Разводка водоснабжения от настенного котла

ПУЭ 7. Правила устройства электроустановок. Издание 7

Раздел 2. Канализация электроэнергии

Глава 2.1. Электропроводки

Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки

2.1.31. Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам: ¶

  • голубого цвета — для обозначения нулевого рабочего или среднего проводника электрической сети;
  • двухцветной комбинации зелено-желтого цвета — для обозначения защитного или нулевого защитного проводника;
  • двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже — для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
  • черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета — для обозначения фазного проводника.

2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности. ¶

2.1.33. Выбор видов электропроводки, выбор проводов и кабелей и способа их прокладки следует осуществлять в соответствии с табл. 2.1.2. ¶

При наличии одновременно двух или более условий, характеризующих окружающую среду, электропроводка должна соответствовать всем этим условиям. ¶

2.1.34. Оболочки и изоляция проводов и кабелей, применяемых в электропроводках, должны соответствовать способу прокладки и условиям окружающей среды. Изоляция, кроме того, должна соответствовать номинальному напряжению сети. ¶

При наличии специальных требований, обусловленных характеристиками установки, изоляция проводов и защитные оболочки проводов и кабелей должны быть выбраны с учетом этих требований (см. также 2.1.50 и 2.1.51). ¶

2.1.35. Нулевые рабочие проводники должны иметь изоляцию, равноценную изоляции фазных проводников. ¶

В производственных нормальных помещениях допускается использование стальных труб и тросов открытых электропроводок, а также металлических корпусов открыто установленных токопроводов, металлических конструкций зданий, конструкций производственного назначения (например, фермы, колонны, подкрановые пути) и механизмов в качестве одного из рабочих проводников линии в сетях напряжением до 42 В. При этом должны быть обеспечены непрерывность и достаточная проводимость этих проводников, видимость и надежная сварка стыков. ¶

Использование указанных выше конструкций в качестве рабочего проводника не допускается, если конструкции находятся в непосредственной близости от сгораемых частей зданий или конструкций. ¶

2.1.36. Прокладка проводов и кабелей, труб и коробов с проводами и кабелями по условиям пожарной безопасности должна удовлетворять требованиям табл. 2.1.3. ¶

2.1.37. При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм. ¶

2.1.38. При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон. ¶

2.1.39. При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т. п.) толщиной не менее 10 мм. ¶

2.1.40. При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм. ¶

2.1.41. При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40. ¶

2.1.42. В местах, где вследствие высокой температуры окружающей среды применение проводов и кабелей с изоляцией и оболочками нормальной теплостойкости невозможно или приводит к нерациональному повышению расхода цветного металла, следует применять провода и кабели с изоляцией и оболочками повышенной теплостойкости. ¶

2.1.43. В сырых и особо сырых помещениях и наружных установках изоляция проводов и изолирующие опоры, а также опорные и несущие конструкции, трубы, короба и лотки должны быть влагостойкими. ¶

2.1.44. В пыльных помещениях не рекомендуется применять способы прокладки, при которых на элементах электропроводки может скапливаться пыль, а удаление ее затруднительно. ¶

2.1.45. В помещениях и наружных установках с химически активной средой все элементы электропроводки должны быть стойкими по отношению к среде либо защищены от ее воздействия. ¶

2.1.46. Провода и кабели, имеющие несветостойкую наружную изоляцию или оболочку, должны быть защищены от воздействия прямых лучей. ¶

2.1.47. В местах, где возможны механические повреждения электропроводки, открыто проложенные провода и кабели должны быть защищены от них своими защитными оболочками, а если такие оболочки отсутствуют или недостаточно стойки по отношению к механическим воздействиям, – трубами, коробами, ограждениями или применением скрытой электропроводки. ¶

2.1.48. Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода). ¶

2.1.49. Для стационарных электропроводок должны применяться преимущественно провода и кабели с алюминиевыми жилами. Исключения см. в 2.1.70, 3.4.3, 3.4.12, 5.5.6, 6.5.12-6.5.14, 7.2.53 и 7.3.93. ¶

Таблица 2.1.2. Выбор видов электропроводок, способов прокладки и проводов и кабелей.

Выбор сечения кабеля и провода: по нагреву, по току, по потере напряжения

Выбор сечения кабеля и провода по нагреву

Выбор сечения из условий допустимого нагрева сводится к пользованию соответствующими таблицами длительно допустимых токовых нагрузок Iд при которых токопроводящи е жилы нагреваются до предельно допустимой температуры, установленной практикой так, чтобы предупредить преждевременный износ изоляции, гарантировать надежный контакт в местах соединения проводников и устранить различные аварийные ситуации, что наблюдается при Iд ≥ Ip, Ip — расчетный ток нагрузки.

Читать еще:  Поливочные системы для сада и огорода

Периодические нагрузки повторно-кратковременного режима при выборе сечения кабеля пересчитывают на приведенный длительный ток

где Iпв — ток повторно-кратковременного режима приемника с продолжительностью включения ПВ.

При выборе сечения проводов и кабелей следует иметь в виду, что при одинаковой температуре нагрева допустимая плотность тока токопроводящих жил большего сечения должна быть меньше, так как увеличение сечения их происходит в большей степени, чем растет охлаждающая поверхность ( смотрите рис. 1). По этой причине часто с целью экономии цветных металлов вместо одного кабеля большего сечения выбирают два или несколько кабелей меньшего сечения.

Рис 1. График зависимости допустимой плотности тока от сечения медных жил открыто проложенного трехжильного кабеля на напряжение 6 кВ с бумажной пропитанной изоляцией, нагретых током до температуры +65°С при температуре воздуха +25 «С.

При окончательном выборе селения проводов и кабелей из условия допустимого нагрева по соответствующим таблицам необходимо учитывать не только расчетный ток линии, но и способ прокладки ее, материал проводников и температуру окружающей среды.

Кабельные линии на напряжение выше 1000 В, выбранные по условиям допустимого нагрева длительным током, проверяют еще на нагрев токами короткого замыкания. В случае превышения температуры медных и алюминиевых жил кабелей с бумажной пропитанной изоляцией напряжением до 10 кВ свыше 200 °С, а кабелей на напряжения 35 — 220 кВ свыше 125 °С сечение их соответственно увеличивают.

Сечение жил проводов и кабелей сетей внутреннего электроснабжения напряжением до 1000 В согласуют с коммутационными возможностями аппаратов защиты линий — плавких предохранителей и автоматических выключателей — так, чтобы оправдывалось неравенство I д / I з з, где k з — кратность допустимого длительного тока проводника по отношению к номинальному току или току срабатывания аппарата защиты I з (из ПУЭ). Несоблюдение приведенного неравенства вынуждает выбранное сечение жил соответственно увеличить.

Выбор сечения кабелей и проводов по потере напряжения

Сечение кабелей и проводов, выбранное из условий нагрева и согласованное о коммутационными возможностями аппаратов защиты, нужно проверять на относительную линейную потерю напряжения .

где U — напряжение источника электрической энергии, Uном — напряжение в месте присоединения приемника.

Допустимое отклонение напряжения на зажимах двигателей от номинального не должно превышать ±5 %, а в отдельных случаях оно может достигать +10 %.

В осветительных сетях снижение напряжения у наиболее удаленных ламп внутреннего рабочего освещения и прожекторных установок наружного освещения не должно превышать 2,5 % номинального напряжения ламп, у ламп наружного и аварийного освещения — 5 %, а в сетях напряжением 12. 42 В — 10 %. Большее снижение напряжения приводит к существенному уменьшению освещенности рабочих мест, вызывает снижение производительности труда и может привести к условиям, при которых зажигание газоразрядных ламп не гарантировано. Наибольшее напряжение на лампах, как правило, не должно превышать 105 % его номинального значения.

Повышение напряжения сетей внутреннего электроснабжения выше предусмотренного нормами не допустимо, так как оно приводит к существенному увеличению расхода электрической энергии, сокращению срока службы силового и осветительного электрооборудования, а иногда к снижению качества выпускаемой продукции.

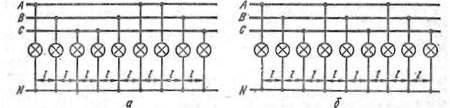

Рис. 2. Расчет потери напряжения в трехфазной трехпроходной линии при выборе сечения кабелей и проводов: а — с одной нагрузкой на конце линии, б — с несколькими рапределенными нагрузками.

Проверку сечения проводников трехфазной трехпроводной линии с одной нагрузкой в конце ее (рис. 2, а), характеризуемой расчетным током I p и коэффициентом мощности cos фи на относительную линейную потерю напряжения, выполняют так:

где Uном — номинальное линейное напряжение сети, В, Ro и Хо — соответственно активное и индуктивное сопротивление одного километра линии, выбираемое из справочных таблиц, Ом / км, P р — расчетная активная мощность нагрузки, кВт, L — длина линии, км.

Для неразветвленной магистральной трехфазной трехпроводной линии постоянного сечения, несущей распределенные вдоль нее нагрузки с расчетными токами I p 1 , I р 2 , . I р и соответствующими коэффициентами мощности cos фи1, cos фи2, . cos фи, удаленными от источника питания на расстояния L1, L2, . Ln (рис. 2, б), относительная линейная потеря напряжения до наиболее удаленного приемника:

где P р i активная мощность — расчетная i -й нагрузки, удаленной от источника питания на расстояние L.

Если расчетная относительная потеря напряжения d U получится выше допустимой нормами, приходится выбранное сечение увеличить с тем, чтобы обеспечить нормируемое значение этой величины.

При небольших сечениях проводов и кабелей индуктивным сопротивлением Хо можно пренебречь, что существенно упрощает соответствующие вычисления. в трехфазных трехпроводных распределительных сетях наружного освещения отличающихся значительной протяженностью, следует обращать внимание на правильное включение равноудаленных светильников, ибо в противном случае потери напряжения распределяются по фазам неравномерно и могут достигнуть нескольких десятков процентов по отношению к номинальному напряжению.

Выбор сечения кабеля по экономической плотности тока

Выбор сечения проводов и кабелей без учета экономических факторов может привести к значительным потерям электрической энергии в линиях и существенному возрастанию эксплуатационных расходов. По этой причине сечение проводников электрических сетей внутреннего электроснабжения значительной протяженности, а также сетей, работающих с большим числом часов использования максимума нагрузки — Tmax > 4000 ч — должно быть не менее отвечающего рекомендованной экономической плотности тока , устанавливающей оптимальное соотношение между капитальными затратами и эксплуатационными расходами, которое определяют так:

где I р — расчетный ток линии без учета повышения нагрузки при авариях и ремонтах, J э — экономическая плотность тока из расчета окупаемости капитальных затрат в течение 8 — 10 лет.

Расчетное экономическое сечение округляют до ближайшего стандартного и, если оно окажется свыше 150 мм2, одну кабельную линию заменяют двумя или несколькими кабелями с суммарным сечением, соответствующим экономическому. Применять кабели с малоизменяющейся нагрузкой сечением менее 50 мм 2 не рекомендуется.

Сечение кабелей и проводов напряжением до 1000 В при числе часов использования максимума нагрузки Tmax

В трехфазных четырехпроходных сетях сечение нейтрального провода не рассчитывают, а принимают не менее 50% от сечения, выбранного для главных проводов, а в сетях, питающих газоразрядные лампы, вызывающие появление высших гармоник тока, такое же, как и главных проводов.
