Системы капельного полива и орошения для дачи и огорода

Как сделать капельный полив для огорода своими руками

Простой самодельный капельный полив для огорода на даче: устройство, схема подключения, фото, видео изготовления капельного полива своими руками.

В этой статье мы подробно рассмотрим, как самостоятельно смонтировать систему капельного полива, рассчитать объём накопительной ёмкости, диаметр труб, правильно подобрать материалы и посмотрим видео капельного полива в работе.

Что такое капельный полив? Это метод орошения, при котором вода подаётся по системе трубопроводов небольшими порциями непосредственно к корневой системе растений, что позволяет автоматизировать полив и экономно расходовать воду.

Метод капельного орошения позволяет значительно снизить трудозатраты на постоянный полив выращиваемых растений, при капельном поливе расход воды значительно уменьшается, ведь полив идёт только на корневую зону растений, а при обычном поливе вода также расходуется на полив междурядий, что приводит к образованию корки и постоянному росту сорняков.

Эффективность капельного орошения уже доказана неоднократно, её с успехом используют не только в приусадебных хозяйствах и на дачах, но и в промышленном овощеводстве и садоводстве.

Использовать капельный полив для орошения грядок экономически выгодно и значительно снижает трудозатраты, ведь установив такую систему на даче, не нужно каждый день бегать со шлангом по огороду чтобы полить все растения, к тому же вы сможете оставить свой огород скажем на неделю, при этом не беспокоясь что насаждения засохнут.

Устройство капельного полива.

Для начала рассмотрим устройство самого простого капельного полива. Система капельного полива состоит из нескольких узлов:

Узел забора воды.

Это может быть центральный водопровод, скважина с насосом, колодец с погружным насосом или просто накопительная ёмкость с водой, например, бочка, приподнятая на уровне 1,5 – 2 метра над участком. Для пополнения воды в бочке можно использовать тот же насос в колодце или центральный водопровод, достаточно установить в бочке клапан с поплавком который будет срабатывать при наполнении бочки.

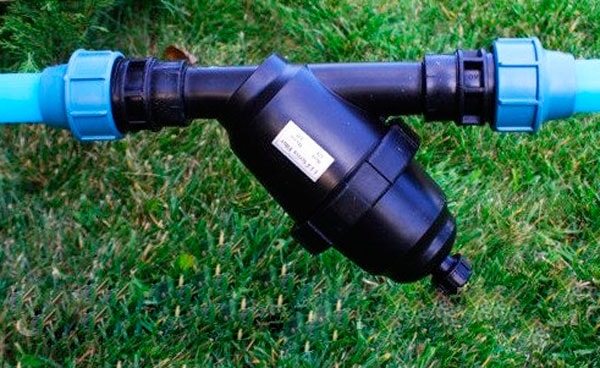

На выходе из накопительной ёмкости желательно установить сетчатый или дисковый фильтр очистки, ведь в бочке постепенно накапливается мусор, который попадает в капельные ленты и со временем может закупорить их. В любом случае нужно смотреть на качество воды, если вода чистая, например, со скважины, то фильтр может не понадобиться.

Магистральный трубопровод. В качестве трубопровода может использоваться пластиковая труба или шланг, трубопровод подключается к накопительной ёмкости, а к трубопроводу уже крепятся ленты для капельного полива.

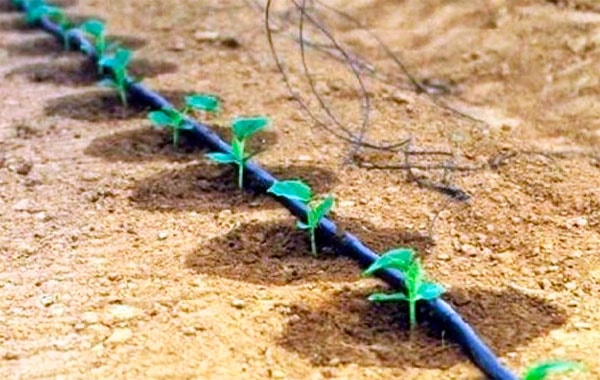

Полиэтиленовые трубы с отверстиями для подачи воды непосредственно к корневой зоне растений, по краям капельные ленты закупоривают. Вместо лент огородники часто используют обычный шланг, но в таком случае интенсивность подачи воды будет разная, вначале трубы сильнее, в конце слабее. Капельные ленты устроены таким образом, что подача воды идёт равномерно.

Фитинги и краны. Для сборки всей системы трубопроводов применяются тройники, краны и заглушки.

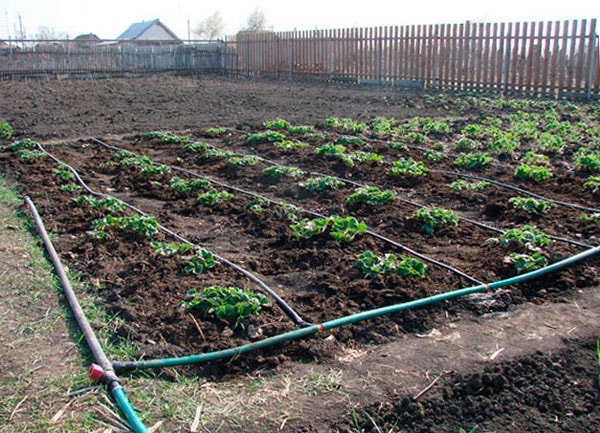

Вот и всё устройство самого простого капельного полива для огорода, при желании его можно усовершенствовать, например, дополнительно установить датчик влажности почвы и подключить к нему контроллер регулирующий кран подачи воды в трубопровод. В дождливую погоду сработает датчик и контроллер перекроет подачу воды, в засуху наоборот полностью откроет кран подачи воды. Можно также установить таймер на подачу воды.

Как сделать простой капельный полив своими руками.

С конструкцией капельного полива мы ознакомились, теперь перейдём непосредственно к требуемым материалам и сборке системы орошения.

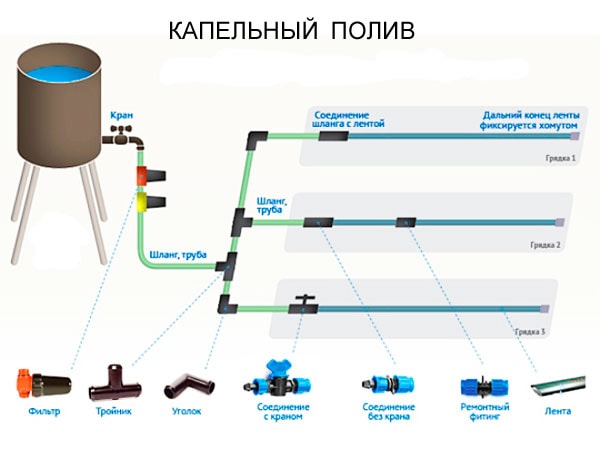

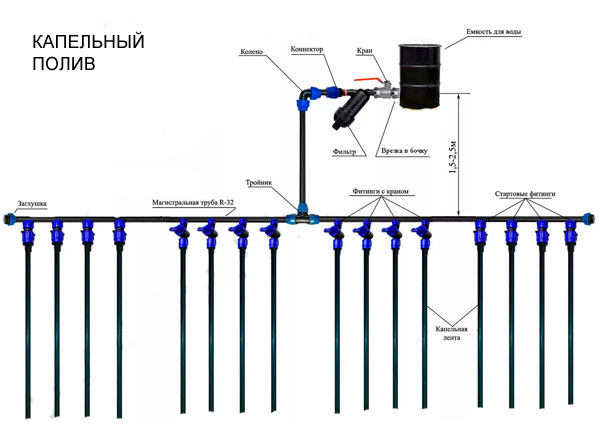

На рисунке показана система полива и места крепления всех её элементов.

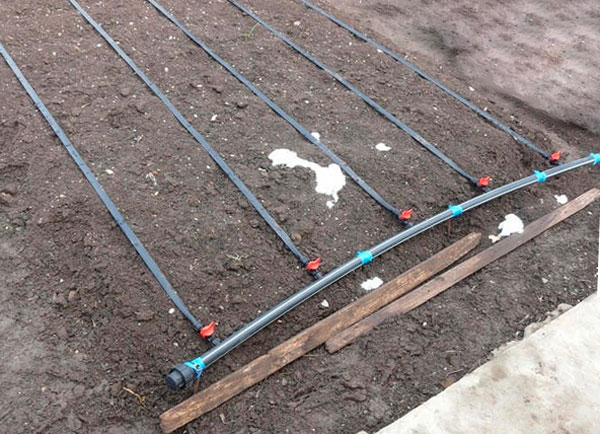

Вариант подключения капельных лент к магистральной трубе.

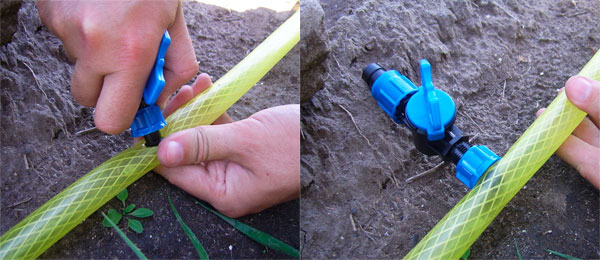

Ещё один вариант сборки, магистральная труба состоит из отрезков шланга соединённых между собой тройниками, к тройникам уже подсоединяются фитинги, краны и капельная лента.

Материалы для изготовления капельного полива.

В качестве накопительной ёмкости лучше использовать пластиковую бочку, металлическая ёмкость будет давать ржавчину и забивать капельную ленту.

Совет! Пластиковый бак на солнце со временем начнёт трескаться, поэтому рекомендуется его сразу покрасить, а ещё лучше просто укрыть или обмотать любым доступным материалом.

Как рассчитать накопительную ёмкость для полива?

Объём бака зависит от площади вашего огорода, примерно сделать расчёт можно следующим образом:

Чтобы полить огород капельным способом один раз, понадобится примерно 2 часа, за этот период средний расход воды будет около 20 литров на 1 м² огорода.

Чтобы рассчитать объём накопительной ёмкости, нужно умножить 20 на площадь орошаемого участка. То есть если участок под полив 25 м², то 25 х 20 = 500.

Понадобится ёмкость не менее 500 литров, этого будет достаточно чтобы полить участок 25 м², один раз. Для следующего полива достаточно опять пополнить запас воды в ёмкости, сделать это можно насосом из скважины или колодца, или подключиться к центральному водопроводу. В баке можно установить поплавковый клапан, который будет срабатывать, когда бочка будет опустошаться.

Теперь подберём трубы и капельные ленты.

Для небольшого участка в качестве магистральной трубы можно использовать трубу с диаметром 32 мм, если сделать вариант с тройниками лучше взять шлаг ¾.

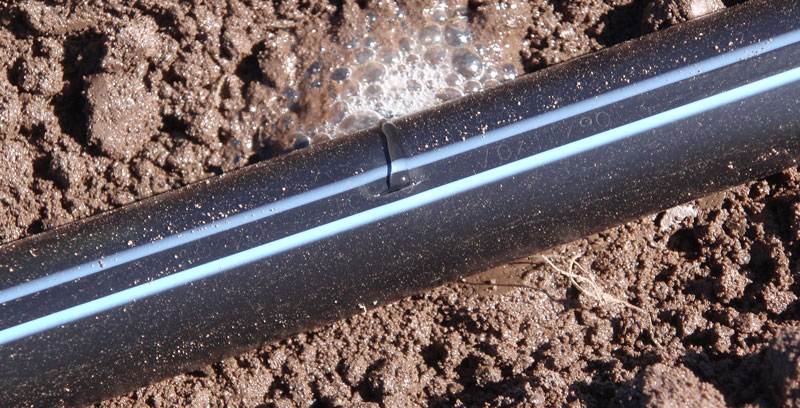

Теперь поговорим о капельных лентах, это по сути тонкостенные полиэтиленовые трубы с отверстиями для полива, вместо отверстий могут быть форсунки или эмиттеры.

Размер отверстий может быть разный, от размера отверстий зависит количество подаваемой воды, например, за 1 час через одно отверстие может проходить 1 или 2 литра воды.

Стандартные капельные ленты сделаны из тонкостенных труб и рассчитаны на давление не более 1 бар, их нежелательно подключать напрямую без редуктора к насосу или центральному водопроводу.

Читать еще:  Полив картофеля в борозды

Капельные ленты бывают двух видов:

Эмиттерными – в ленте встроены каналы в виде лабиринтов, при прохождении воды в лабиринтах создаются турбулентные потоки, которые выталкивают мелкие примеси и таким способом происходит самоочистка труб и создаётся равномерный поток из всех отверстий на протяжении ленты.

В свою очередь эмиттерные ленты бывают двух видов:

  • Компенсированными – расход воды всегда одинаковый.
  • Некомпенсированными – расход воды зависит от длины ленты.

Щелевыми – внутри ленты встроен лабиринтный канал с прорезями для подачи воды.

Для орошения огорода особой разницы между ними нет, разве что в цене, но всё же эмиттерные ленты более практичны, создают более равномерную подачу воды из отверстий, но стоят дороже.

Капельный полив: как сделать своими руками.

Приступим непосредственно к сборке системы капельного полива для нашего огорода.

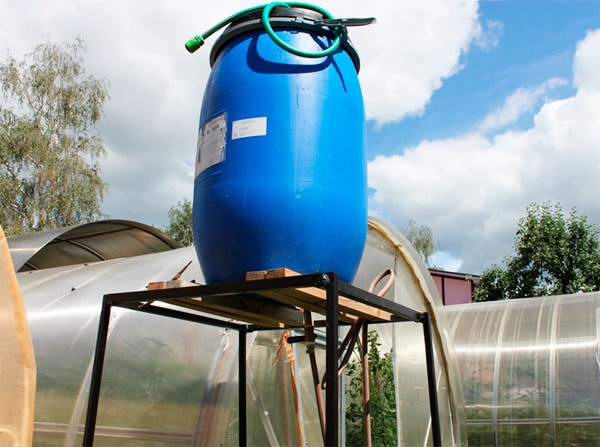

Непосредственно возле участка для полива устанавливаем накопительный бак, чтобы создать минимальное рабочее давление воды в трубах, бак нужно приподнять на высоту 1,5 – 2 метра, можно сделать под бак стойку из металлического уголка.

Теперь для регулировки подачи воды в бак нужно врезать вентильный кран, далее нужно подключить сетчатый фильтр.

Далее идёт кусок шланга, к которому подсоединяем магистральную трубу (32 мм) или одинаковые отрезки шланга на 3/4 , длина отрезков соответствует ширине междурядий посаженных растений.

Между отрезками трубы у нас будут тройники, к которым мы подсоединим краны для регулировки подачи воды и капельные ленты.

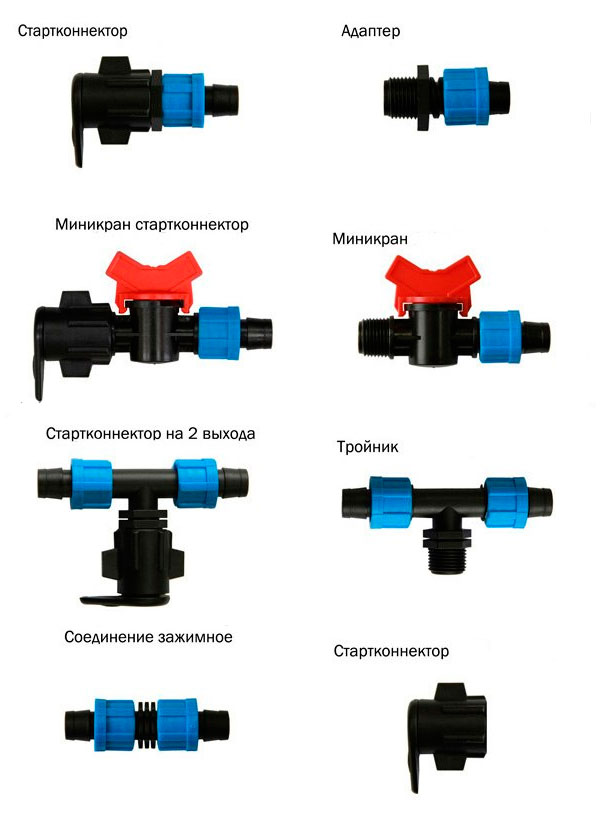

Вместо тройников можно использовать целую трубу или шланг и старт коннекторы для подключения капельных лент. Для подключения в шланге нужно сделать отверстие,вставить коннектор и закрутить уплотнительную гайку. Коннектор лучше брать с краником, краном можно дополнительно регулировать подачу воды в капельную ленту.

К кранам подсоединяем капельные ленты.

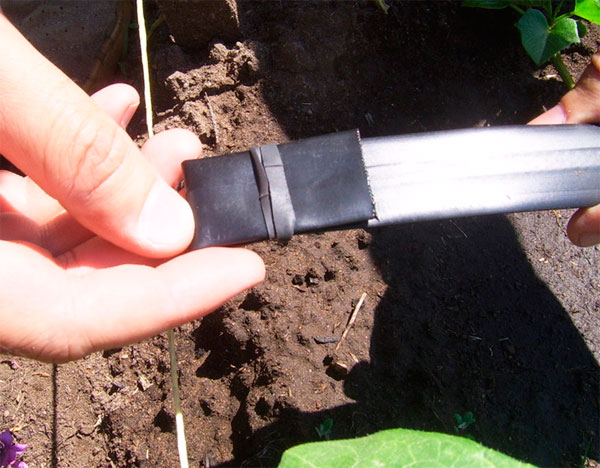

Капельные ленты по концам нужно заглушить, для этого ленту загибаем и зажимаем резинкой.

Теперь нужно наполнить бак водой и отрегулировать краном интенсивность подачи воды, нужно рассчитать продолжительность полива, время, требуемое для полного орошения огорода.

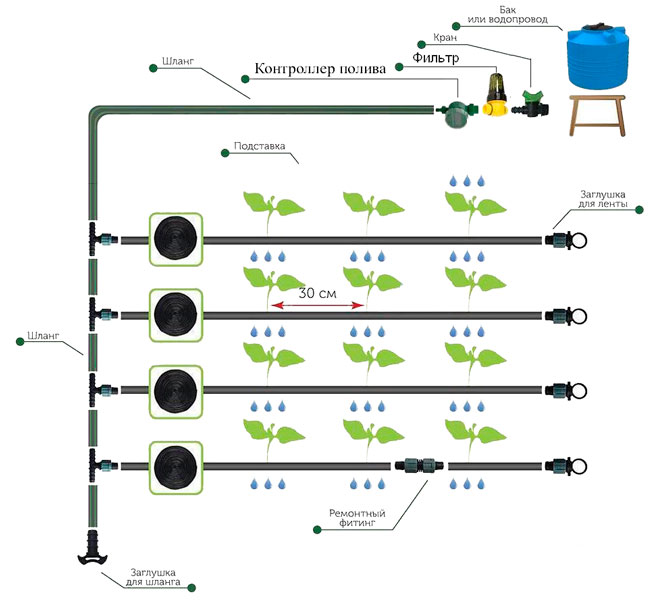

По аналогичной схеме монтируется система полива под водопровод или насос, только нужно дополнительно на входе установить редуктор давления, чтобы не повредить капельные ленты.

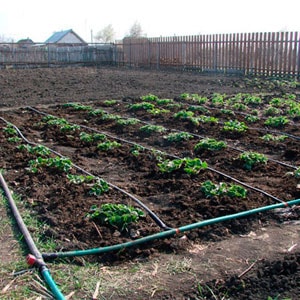

Как видите сделать капельный полив для своего огорода можно своими руками, ни чего в этом сложного нет.

Рекомендую посмотреть видео: как сделать капельный полив для огорода.

Ещё один вариант монтажа капельного полива

Ещё одно интересное видео: капельный полив своими руками.

Но этот способ орошения огорода помимо своих явных преимуществ, также имеет свои недостатки.

Особенность капельного полива в том, что орошается только небольшой участок земли возле растения, корни получают влагу и разрастаются, но попадая в не орошаемую зону, корни подсыхают угнетаются. Решить эту проблему можно следующими способами:

Периодически 1 – 2 раза в месяц проводить полный полив участка вручную из шланга.

Периодически увеличивать интенсивность капельного полива и количество воды для орошения участка.

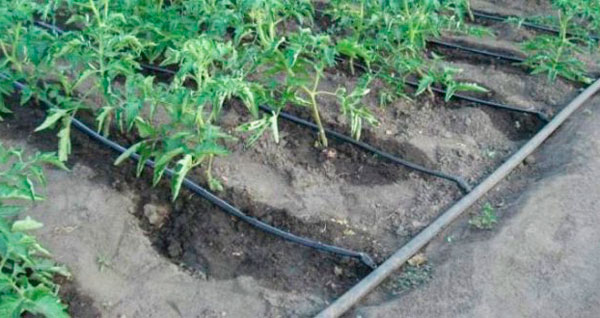

Вечный капельный полив своими руками.

Для тех огородников, которые хотят забыть о периодических покупках капельных лент предлагается вариант практически «вечного» капельного полива.

Какие материалы требуются для системы капельного полива:

Металлопластиковая труба самого маленького диаметра (16мм). Как правило, чем меньше диаметр трубы, тем она дешевле. В чем заключаются ее положительные черты — она мягкая и гибкая, её легко можно согнуть в нужном направлении и расположить на огороде, так как нужно. В чем ее минусы — сама труба достаточно дешевая, а вот металлические тройники и уголки к ней довольно дорогие.

  • Полипропиленовая труба.

Капельный полив выполненный из такой трубы будет на порядок дешевле чем из металлопластиковой, но монтаж такой трубы требует специального инструмента- паяльника труб и умения с ним работать. К тому же такая труба плохо гнется в отличие от металлопластиковой.

  • Водяной фильтр.

Его желательно установить сразу после емкости с водой. Очистка воды предотвратит забивку отверстий в трубах. Если все же отверстия забьются, то их можно прочистить сверлом нужного диаметра или просто булавкой, иголкой и т.п.

  • Емкость под воду.

Чем больше ее объем, тем лучше. При отсутствии большой емкости можно взять несколько бочек поменьше и соединить их вместе.

Для создания нужного давления необходимо емкость с водой поднять над землей. В данном случае существует прямая зависимость между высотой подъема емкости и давлением воды. Чем выше будет стоять емкостью водой, тем больше будет давление в трубах и тем больше будет литься воды за определенное время. В нашем случае вполне хватит высоты в 1-1.5м.

Еще один момент, трубы необходимо врезать в емкость с водой примерно на 5см выше дна емкости. Для чего это нужно. На дне будет собираться осадок и частицы грязи. Таким образом меньше этой грязи будет поступать в трубы капельного полива и меньше будут забиваться отверстия в трубах. В конце садового сезона рекомендуется очищать дно емкости от скопившегося мусора. Для вымывания грязи с дна емкости можно врезать отдельный кран непосредственно в дно емкости.

Желательно, чтобы ёмкость для воды была сделан из темного или непрозрачного материала. Это нужно, чтобы ее материал не пропускал свет. Без света в воде не будут разрастаться водоросли, вода не будет цвести и, следовательно меньше шансов будет, что забьются отверстия в трубах.

  • Таймер для полива.
Читать еще:  Чистец болотный stachys palustris l

Его необходимо установить сразу же после водяного фильтра. Данный таймер не требует большого давления воды и работает с водой, которая течет самотеком. Таймер работает от двух мини пальчиковых батареек. У таймера присутствует меню на русском языке и имеется две шкалы. Периодичность полива и продолжительность полива. Настроив один раз этот таймер вы вообще можете забыть о поливе. Следить только надо будет за уровнем воды в емкости.

Если же у вас не получается следить за уровнем воды в емкости, то можно купить пластиковую арматуру от туалетного сливного бачка и установить ее в емкость. Таким образом емкость под воду будет автоматически наполняться водой. Также существует целый ряд специальных датчиков контролирующих уровень воды в емкости.

В продаже также имеется таймер, предназначенный для капельного полива с повышенным давлением воды. Если вы подключите трубы не к емкости с водой ,а к водопроводу, то тогда вам понадобиться подобный таймер.

Данные таймеры можно найти в продаже на сайте Аliexpress просто набрав запрос в строке поиска -«садовые таймеры для воды».

Данный кран потребуется если нужно одновременно поливать растения, которые требуют разного полива, например томаты и огурцы. Также вместо крана шарового можно установить второй таймер для полива. Таким образом получится поливать разные грядки с разной периодичность и длительностью полива.

Собираем капельный полив.

Устанавливаем емкость с водой на высоту примерно 1-1.5м.

Подключаем к ней трубу с фильтром на высоте примерно 5см от дна емкости.

После фильтра подключаем таймер капельного полива.

После таймера подключаем все остальные трубы.

Укладываем трубы должным образом. Нужно добиться равномерного капельного полива на всей длине трубы. Это можно сделать разными способами:

Если труба не очень длинная, то под край трубы, который ближе к емкости с водой, можно подложить какие-либо подкладки. Его нужно немного приподнять. Таким образом край трубы, который удален от емкости будет самой низкой точкой в системе полива. Этим способом можно добиться равномерного полива. Перепад высот концов трубы не должен быть слишком большим, примерно на 8-10 метров длины трубы хватит перепада 2-5см. Лучше всего если грядки уже будут с небольшим наклоном относительно уровня земли. В этом случае емкость с водой должна стоять на высокой стороне.

Также можно немного рассверлить отверстия на краю трубы, который удален от емкости с водой. Только рассверливайте совсем понемногу, пока не добьётесь нужного полива.

Можно купить специальные капельницы и врезать в трубу. Такие капельницы легко найти на сайте Аliexpress. Стоят они не дорого. Преимущество такого способа в том, что каждую капельницу можно настроить отдельно. Для этих капельниц нужно постоянное давление воды. Если полив происходит из емкости, а не из водопровода, то с падением уровня воды в емкости будет уменьшаться давление воды в трубах и капельницы адекватно работать не будут. Поэтому для нормальной работы таких капельниц необходимо сделать систему автоматического наполнения емкости с водой.

После того как вы уложили трубы необходимым образом и соединили их, необходимо просверлить в трубах отверстия.

Отверстия нужно сверлить диаметром 2мм напротив растения и обязательно сверху труб. Почему сверху? Для того, чтобы отверстия меньше забивались землей и, чтобы исключить завоздушивания трубы. Вода самотеком выдавливает через эти отверстия воздух, а потом уже начинается литься вода.

При посадке рассады в следующий сезон нужно будет высаживать растения напротив отверстий в трубе.

Концы труб необходимо заглушить съемными заглушками. Перед зимним сезоном эти заглушки можно будет снять и слить воду с труб. Если этого не сделать, то вода в трубах замерзнет и лед расширяясь, разорвет трубы. Вместо заглушек можно в концах труб установить обычные шаровые краны для слива воды.

Капельный полив готов.

Видео: как сделать капельный полив своими руками.

6 лучших наборов капельного полива и советы по выбору

Капельный полив решает множество задач. Это не только отличный выход для занятых людей, но и инструмент для обеспечения оптимальных условий произрастания растений. Данный обзор наборов капельного полива познакомит вас с готовыми решениями для орошения и поможет сделать правильный выбор.

Какой капельный полив лучше использовать

В зависимости от имеющихся материалов, денежных средств, владелец теплицы или дачного участка может выбрать один из двух путей. Первый заключается в покупке готового комплекта для капельного полива. Второй — создание системы орошения своими руками. Готовые капельные поливы очень легко монтируются, а в последующем такую систему можно разобрать для хранения в межсезонье и затем смонтировать снова.

Капельный полив может быть организован при помощи капельных линий (шлангов) или при помощи капельных лент. Далее разберем, что они собой представляют и какая система наиболее предпочтительна.

Капельный шланг

Капельный шланг — это, грубо говоря, основной трубопровод прокачки воды для последующего ее распределения по отдельным точкам полива. Сегодня предлагаются разные варианты такого изделия, отличающиеся конструкцией капельниц и механической прочностью.

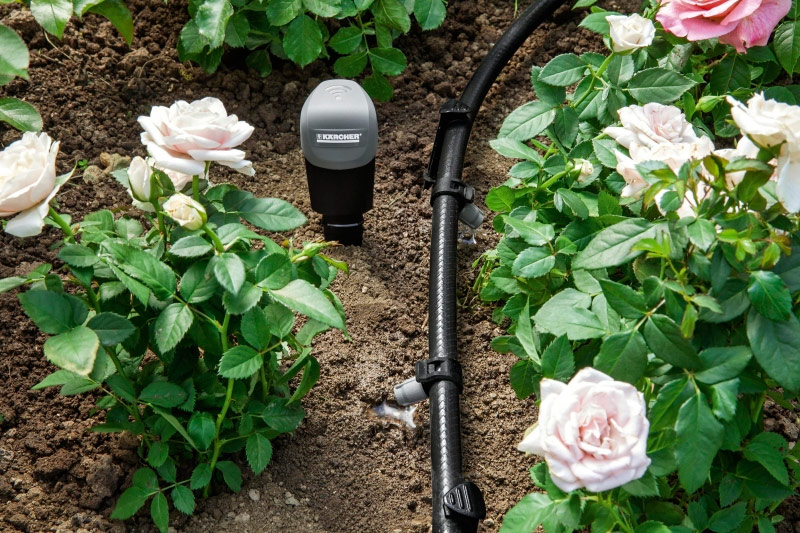

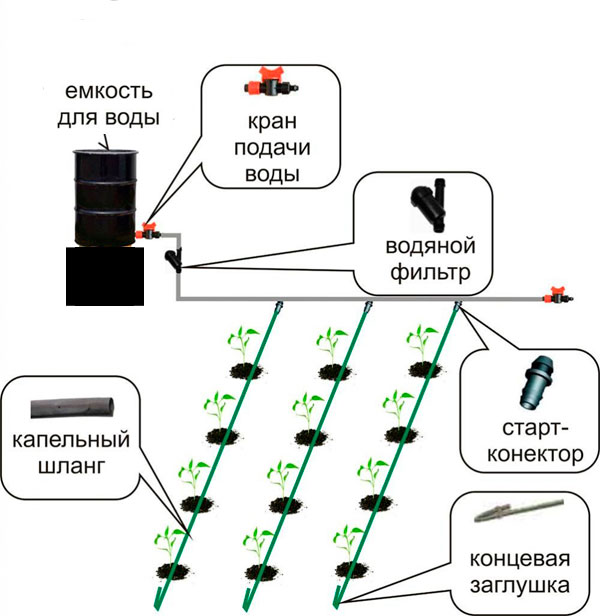

Система капельного полива из шланга.

Для капельного полива применяю шланги устойчивые к ультрафиолету. В определенных местах шланга установлены капельницы через которые и происходит полив растений. Конструкция капельниц может быть различной. Именно на нее нужно обращать внимание для планирования будущего режима полива растений.

Капельница может монтироваться непосредственно на шланг, в этом случае она может обслуживать одно растение и сам шланг должен находиться вблизи этого растения.

Читать еще:  Технология холодного водоснабжения частного дома

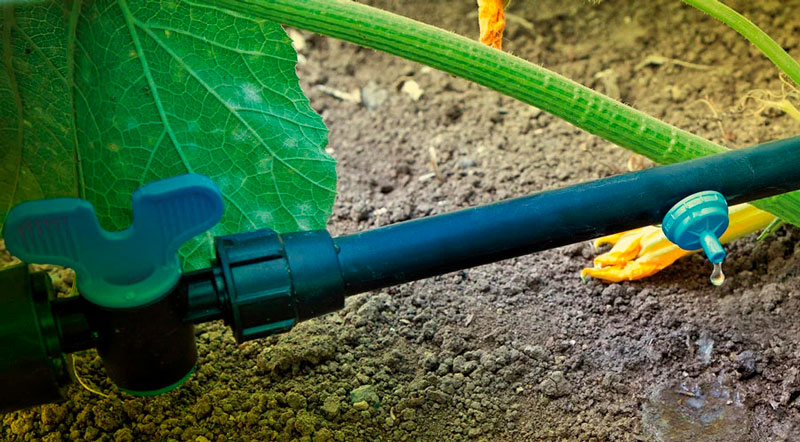

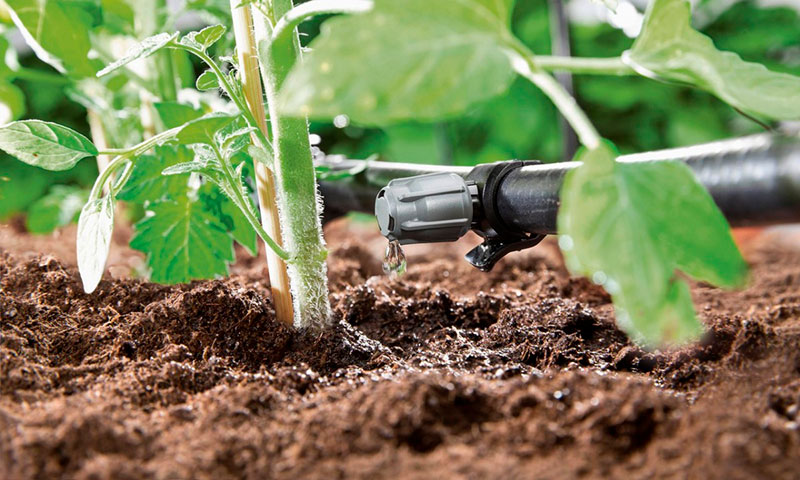

Капельница смонтированная на шланге.

Более удобным решением является выносная капельница, которая при помощи системы разветвителей может обслуживать несколько кустов растений.

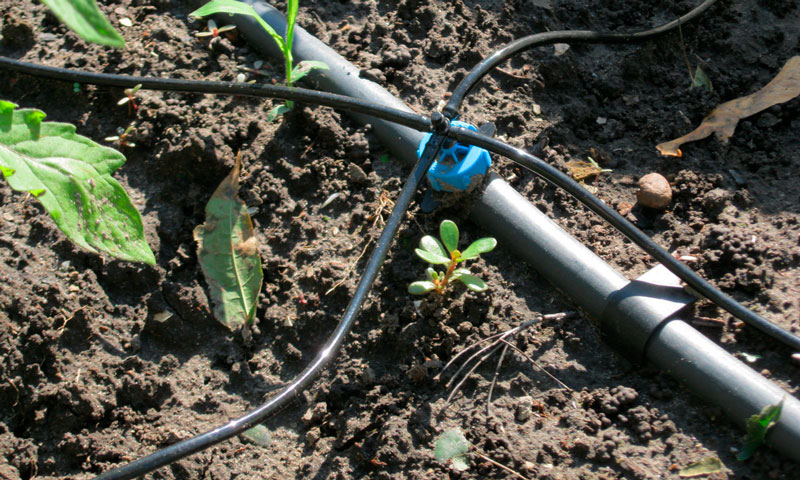

Выносная капельница при помощи которой вода подается сразу под 4 куста растений.

Регулируемые и нерегулируемые капельницы

Регулируемые капельницы просты в использовании. В их конструкции есть колпачок, поворотом которого регулируют подачу воды. Область применения шланга с регулируемыми капельницами весьма широка. Это может быть орошение теплиц, приусадебного участка, полив деревьев, кустов.

Недостаток большинства регулируемых решений один. Каждую капельницу придется настраивать вручную. Кроме этого, на протяжении всего шланга подача в точках полива зависит от расстояния до источника воды, рабочего давления и даже рельефа почвы в области прокладки.

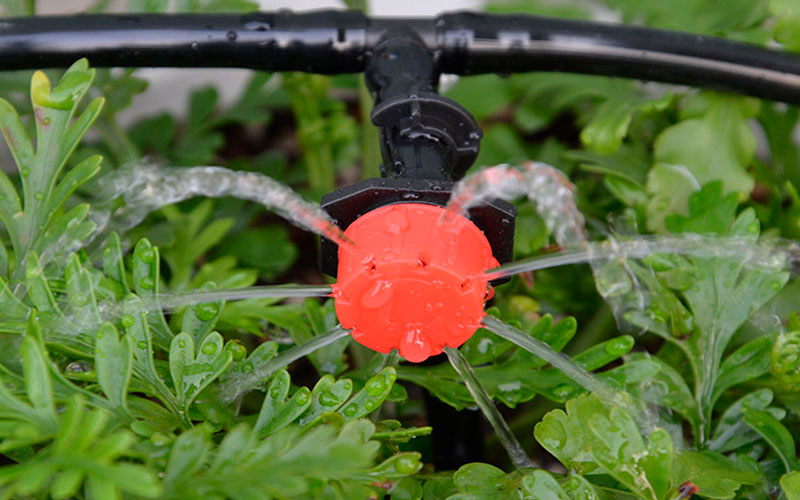

Регулируемая капельница.

Нерегулируемые капельницы требуют минимального вмешательства пользователя. Выбирать их нужно по количеству влаги, которое должно поступать в ту или иную точку полива. Сегодня можно купить нерегулируемые капельницы, пропускающие от 2 до 8 литров жидкости в час.

Компенсированные и некомпенсированные капельницы

Внутри компенсированной нерегулируемой капельницы установлена мембрана или механический редуктор для стабилизации давления жидкости. В этом случае подача воды начинается только поле достижения определенного давления, что позволяет выравнять давление во все трубопроводе. Данный вариант идеальный для прокладки протяженной линии орошения со значительным перепадом высот почвы на участке.

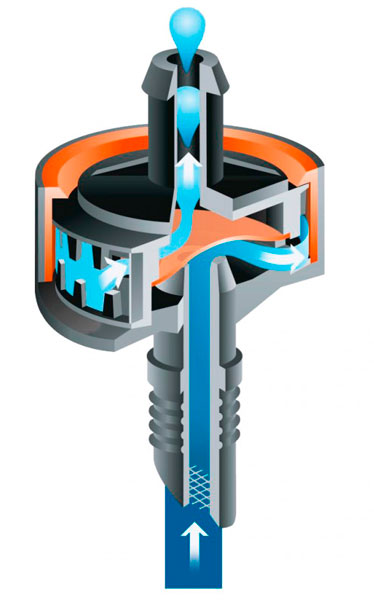

Компенсированная капельница в разрезе.

При использовании компенсированных капельниц каждое растение получит точно отрегулированную порцию влаги. Минус такого приспособления — его нельзя использовать в самотечных системах.

Некомпенсированные капельницы применяются для полива из емкости небольших грядок без уклона. Однако при перепадах почвы на участке растения на возвышенностях получат меньше влаги, чем расположенные в низинах.

Капельные ленты

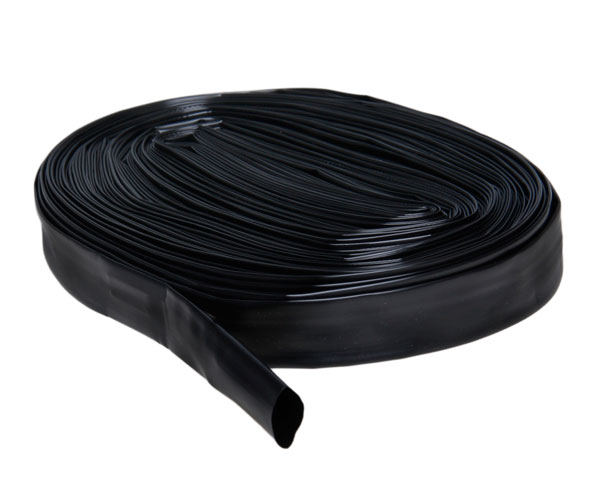

Капельная лента — это тонкий полиэтиленовый рукав в котором на определенном расстоянии находятся отверстия через которые и подается вода. От характеристик ленты напрямую зависит срок будущей эксплуатации. Сегодня производители предлагают решение с различными показателями механической прочности. Можно купить ленту с толщиной стенки от 0,125 до 0,375 мм (стандартный ряд) или больше. От типа изделия зависят предпочитаемые условия его применения.

  • Лента 0,125 мм хорошо себя показывает при уходе за однолетними растениями на мягкой почве. Камни могут повредить весьма тонкую стенку трубки.
  • Лента 0,15 мм применяется на нормальной почве для растений с длительным временем созревания.
  • Лента 0,2 мм считается самой универсальной. Она прочна, может использоваться несколько лет при условии бережного хранения.

Ленты с более толстой стенкой используются либо на каменистой почве с переменным рельефом, либо в условиях с опасностью физических воздействий. Они хорошо противостоят насекомым и грызунам, не выйдут из строя при случайных ударах. В капельных лентах применяются особые типы капельниц.

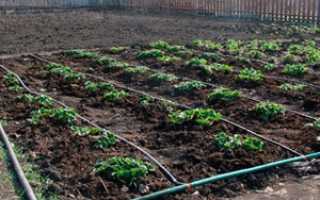

Система капельного полива капельной лентой.

Все капельные ленты делятся на:

Щелевая капельная лента

Щелевая лента нормирует подачу воды и снижает скорость прохода жидкости, стабилизируя давление. Все это благодаря специальному лабиринтному каналу, который встроен внутрь ленты. Растения орошаются равномерно, лабиринтный канал выдает в начале и в конце ленты одинаковое количество воды. Сегодня есть решения с системой самоочистки. Недостаток щелевой ленты в низком расходе воды и высоких требованиях к фильтрации подаваемой жидкости.


Щелевая капельная лента.

Эмиттерная капельная лента

Эмиттерная капельная лента имеет плоскую капельницу вставленную в ленту. Конструкция капельницы создает турбулентность при проходе жидкости.

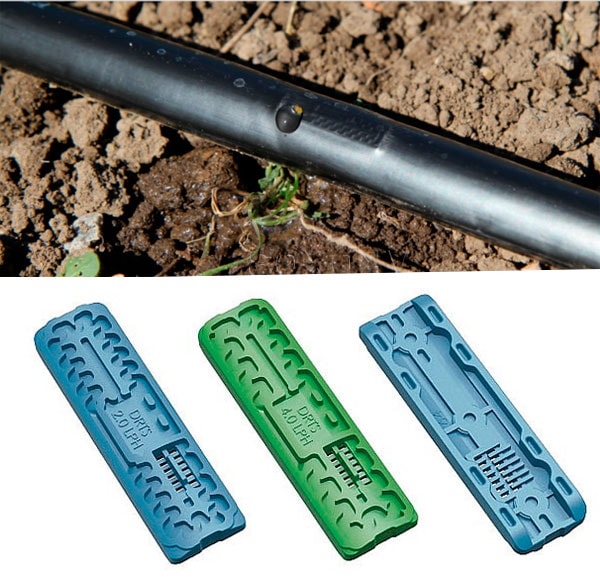

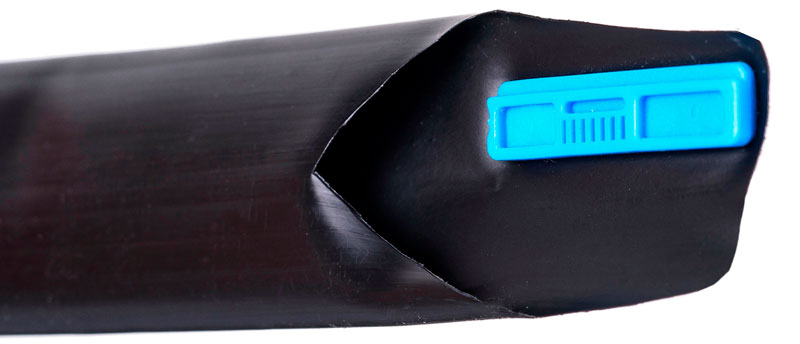

Капельница встроенная в эмиттерную капельную ленту.

Поэтому капельница самоочищается. К ее достоинствам можно отнести умеренные требования к фильтрации воды и неприхотливость. Однако цена эмиттера высока. От шага установки капельниц в ленте напрямую зависит ее стоимость.

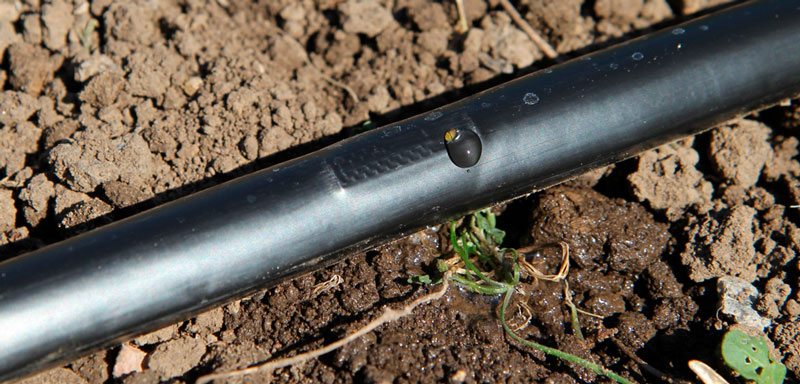

Эмиттерная капельная лента.

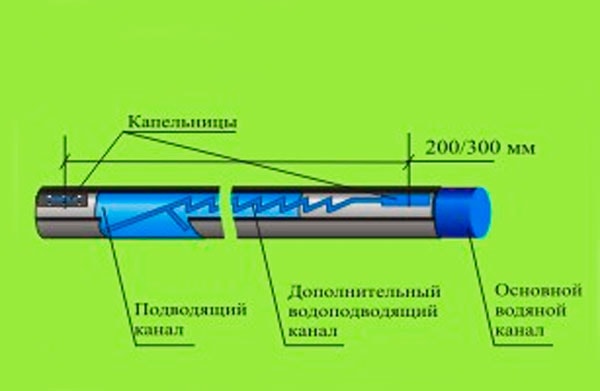

Лабиринтная

Лабиринтная капельница самая дешевая. Она нормирует расход воды и снижает скорость ее прохода. На этом достоинства решения заканчиваются. Лабиринт формируется прямо на поверхности ленты. Его легко повредить при разматывании. Кроме этого, лента должна обязательно укладываться капельной зоной вверх, что иногда очень сложно сделать.

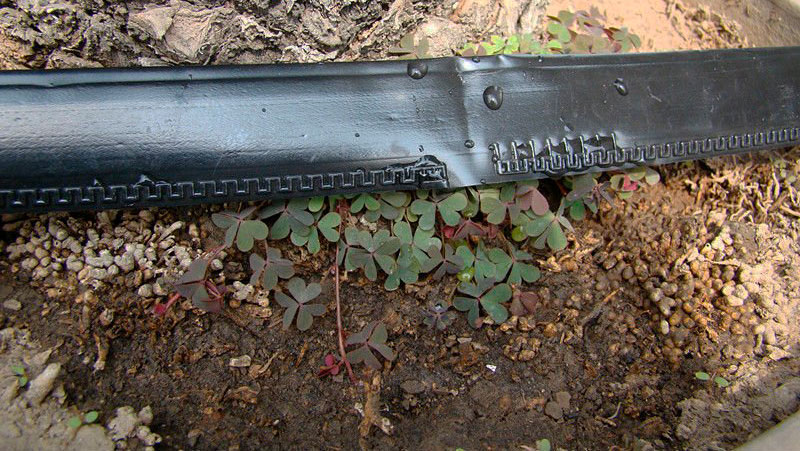

Лабиринтная капельная лента.

Система капельного полива может питаться как от водопровода, так и от установленной на участке емкости с водой. Чаще всего это бочка на некотором возвышении, подающая жидкость самотеком.
