Разводка водоснабжения от настенного котла

Схема обвязки настенного двухконтурного газового котла

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

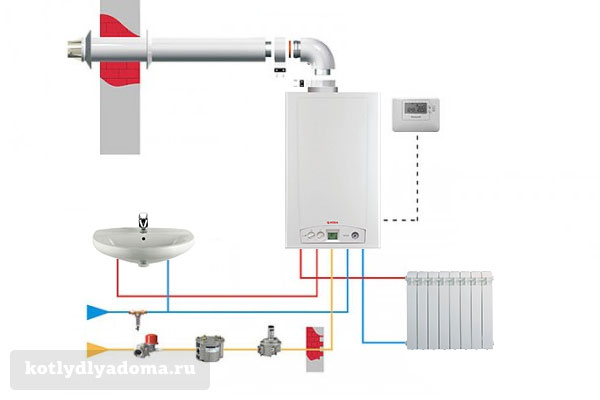

Фото 1: Схема подключения настенного двухконтурного газового котла

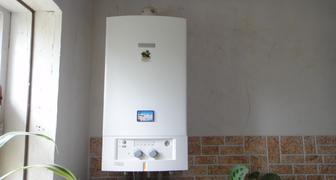

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

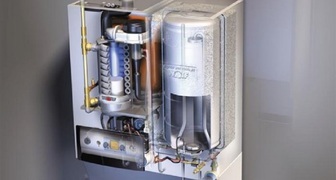

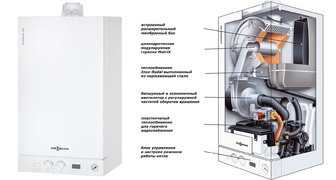

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

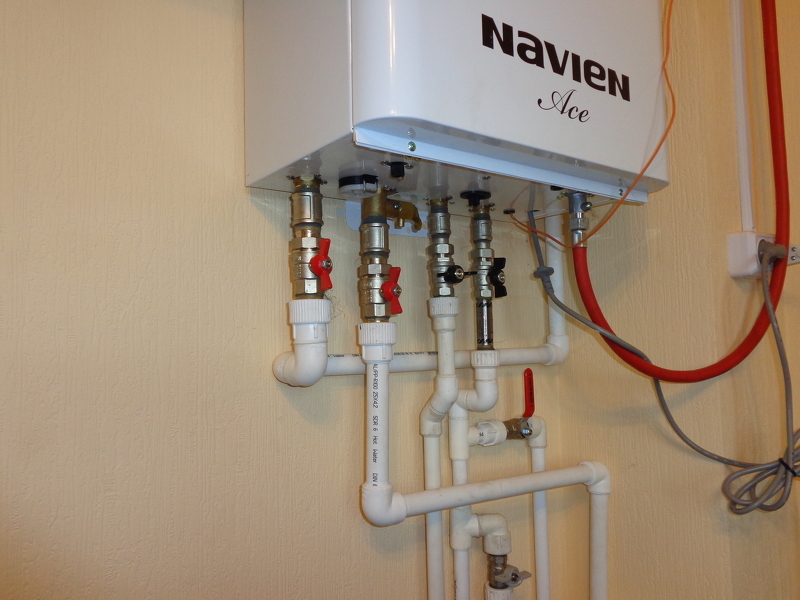

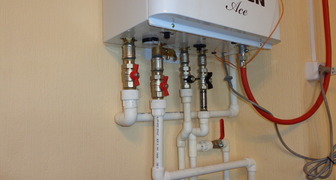

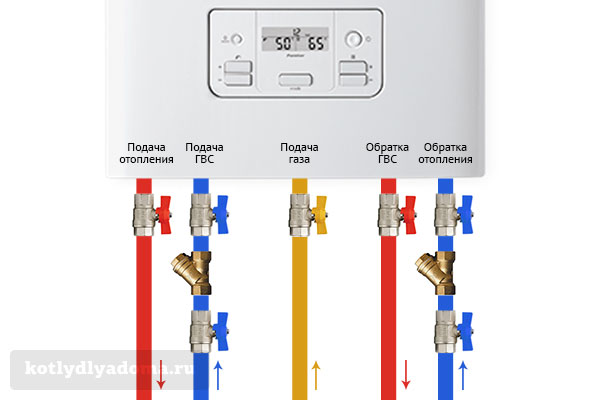

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Вернуться к оглавлению

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

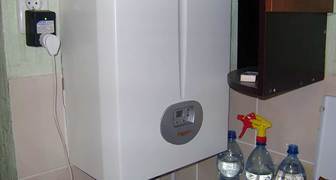

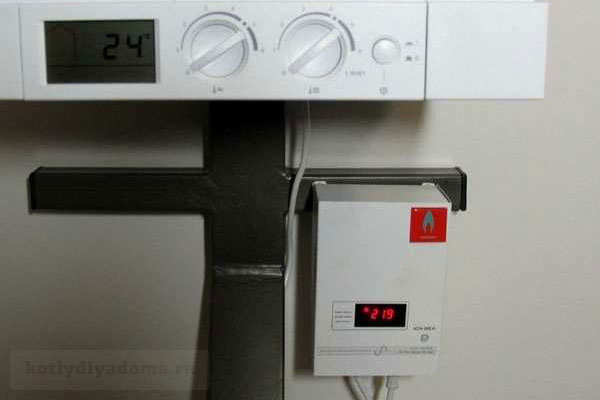

Фото 3: Установка стабилизатора напряжения для настенного котла

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно.

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

Вернуться к оглавлению

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

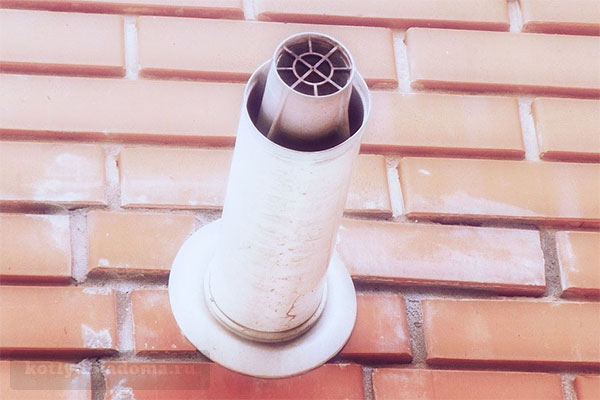

Фото 4: Установка коаксиального дымохода для турбированного котла

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

Вернуться к оглавлению

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

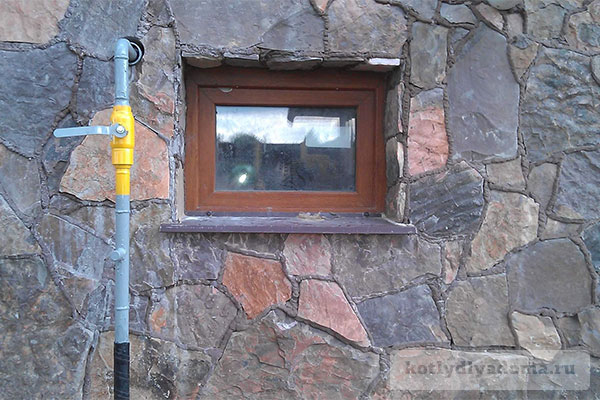

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения. На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Читать еще:  Системы капельного полива и орошения для дачи и огорода

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Какая разводка отопления в частном доме лучше – виды схем, труб для системы

Монтаж системы отопления в доме может выполняться разными способами. При этом оптимальный вариант следует выбрать еще на этапе проектирования. Именно при составлении проекта воплощаются в реальность все идеи с учетом запланированного бюджета.

При выборе способа разводки следует учитывать, что однотрубная разводка позволяет сэкономить некоторые средства, а двухтрубная разводка отопительной системы считается более эффективной.

Способы разводки отопления

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Однотрубная схема

Отопительная система с однотрубной разводкой выглядит следующим образом: в процессе работы устанавливают одну трубу, которая создает замкнутый контур. К этому контуру подключают приборы отопления из каждого отдельного помещения.

Система обустраивается двумя методами: горизонтальным и вертикальным.

Наибольшей популярностью пользуется однотрубная система с нижней разводкой, обустроенная по горизонтальному методу, ее конструкция довольно простая. Трубы в этом случае укладываются с небольшим уклоном для естественного движения теплоносителя.

Перед тем как сделать разводку от котла отопления в многоэтажном доме следует ознакомиться с некоторыми нюансами монтажных работ. В частности речь идет о следующем: на отводе, идущему к первому прибору отопления на первом этаже, устанавливают запорное устройство, с помощью которого можно перекрывать подачу и создавать нужное давление для естественного перемещения теплоносителя по трубам и батареям верхних этажей.

При вертикальной разводке стояки должны располагаться строго вертикально, а трубы в этом случае следует брать немного большего диаметра.

Преимуществом системы однотрубного типа с нижней разводкой батарей в частном доме является возможность естественного движения теплоносителя по трубам и радиаторам. Другими словами, система может работать без циркуляционного насоса.

Среди других преимущественных моментов можно выделить следующее:

  • Возможность экономии. Для обустройства системы труб и других материалов требуется намного меньше.
  • Схема разводки доступна и понятна даже неопытному новичку.
  • Простые расчеты гидравлической нагрузки на элементы системы.

Однако система однотрубного типа имеет один существенный недостаток: приборы отопления, расположенные дальше от котла, нагреваются меньше. Это происходит из-за значительного снижения температуры теплоносителя при перемещении по системе. Следовательно, дальние от котла комнаты почти всегда будут холодными. Поэтому важно знать, как правильно сделать разводку отопления.

Но эта проблема имеет решение, причем не одно, а несколько:

  • Если увеличить число секций в дальних приборах отопления.
  • Если использовать специальные термостатические клапаны, позволяющие регулировать давление теплоносителя в каждом радиаторе.
  • Если врезать в систему специальный насос, который способствует более быстрому перемещению теплоносителя по системе и равномерно распределяет тепло по всем приборам отопления.

Система отопления с однотрубной разводкой вполне подходит для обогрева частного дома площадью до 100 квадратных метров без использования дополнительных способов отопления.

Разводка отопления двухтрубного типа

В отличие от предыдущего типа отопительная система с двухтрубной разводкой предполагает подключение приборов отопления к подающей и обратной трубе. Следовательно, расход материалов значительно увеличивается, что можно назвать серьезным недостатком. Но есть и положительные стороны у двухтрубной разводки: подача тепла регулируется на каждом радиаторе, подбирая оптимальную температуру в отдельном помещении.

Двухтрубная система отопления может обустраиваться несколькими способами.

Вертикальная схема с нижней разводкой

Двухтрубная разводка отопления в частном доме своими руками монтируется по следующей схеме:

  • На уровне пола первого этажа или подвального помещения монтируют трубы. При этом начинаться трубопровод должен у котла отопления.
  • Далее устанавливают вертикальные трубы, по которым будет подаваться теплая вода к приборам отопления.
  • От каждого радиатора делают отводную трубу для выхода теплоносителя.

При устройстве системы отопления в частном доме двухтрубного типа с нижней разводкой следует учитывать необходимость регулярного выхода воздуха из системы. Для этой цели требуется монтаж дополнительных узлов, включая воздушную трубу, расширительный бак и краны Маевского на каждом приборе отопления, расположенном на верхних этажах дома.

Вертикальная схема с верхней разводкой

Такой вид отопления предполагает подачу теплоносителя от котла до верхней точки системы по подающей трубе и его распределение по стоякам, которые подают теплоноситель к приборам отопления. Возвращается остывшая вода по обратным трубам системы. Для предотвращения скопления воздуха в системе предусмотрен расширительный бак.

Благодаря подаче большего давления по стоякам система отопления с верхней разводкой считается более эффективной.

Горизонтальная разводка

Обогрев дома посредством системы отопления с горизонтальной разводкой батарей от котла пользуется большой популярностью.

Монтажные работы при решении вопроса, как развести отопления в доме, предполагают использование следующих схем:

  • Тупиковый вариант не требует большого количества труб, поэтому позволяет сэкономить на этой статье расходов. Однако контур такой системы имеет очень большую длину, что делает затруднительной регулировку рабочего процесса системы.
  • При попутном продвижении теплоноситель циркулирует по контурам равной длины, поэтому регулировка системы выполняется легко и просто. Основным недостатком такой схемы разводки отопления является использование большого количества труб, что значительно увеличивает расходы на монтаж отопления. Кроме того многочисленные трубы делают общий интерьер непривлекательным.
  • Система отопления с лучевой или коллекторной разводкой предполагает подключение каждого прибора отопления к центральному коллектору. Этот вариант характеризуется большим расходом материалов, но в этом случае трубопровод можно спрятать в стене, поэтому общий интерьер комнаты не страдает. Лучевая разводка пользуется огромной популярностью у застройщиков.
Читать еще:  Полив перца в теплице и мульчирование

При выборе схемы разводки отопления в частном доме во внимание принимаются разные факторы, включая площадь отапливаемого помещения и материалы, используемые при выполнении монтажных работ.

Виды труб для отопительных систем частного дома

Отопительная система в частном доме может быть смонтирована из полипропиленовых, металлопластиковых, стальных или медных труб. Кроме того для этой цели могут использоваться изделия из нержавеющей или оцинкованной стали. Каждый материал имеет свои преимущества и недостатки, поэтому задумываясь о том, как правильно провести отопление в доме, следует ознакомиться с каждым из них подробнее.

Стальные

Для соединения стальных труб применяется сварочное оборудование, для изделий из нержавеющей или оцинкованной стали используется резьбовое соединение. Сборка систем отопления из стального расходного материала должна осуществляться специалистами, которые имеют соответствующую квалификацию. Невысокий спрос на металлические трубы объясняется достаточно высокой стоимостью и непростым монтажом.

Медные

Если в процессе обустройства системы отопления делается акцент на долговечность, то можно сделать разводку труб от котла в частном доме из медных труб. Такой материал отличается высокой устойчивостью к давлению и перепадам температуры. Соединяются медные трубы посредством пайки. Однако высокая стоимость медных изделий существенно перевешивает все достоинства такого материала.

Полипропиленовые

Самым оптимальным вариантом материала для сборки системы отопления в частном доме можно назвать трубы из полипропилена. Дополнительное армирование стекловолокном или алюминием повышает прочностные характеристики трубного материала, что позволяет использовать его в любых системах отопления. Стыковка труб из полипропилена выполняется посредством пайки с использованием специального оборудования. Основными преимуществами полипропиленовых изделий, используемых для разводки отопления от котла в частном доме, можно назвать невысокую стоимость и простой монтаж.

Металлопластиковые

Сборкой системы отопления из металлопластиковых труб может заниматься человек без особых знаний и опыта. Соединяются трубы посредством фитингов. Преимуществом таких труб является отсутствие отложений на стенках, из недостатков внимание привлекает большая вероятность протечек в системах из полипропиленовых труб.

Чтобы решить вопрос, как правильно развести отопление, нужно обладать определенными знаниями и навыками. Допущенные ошибки могут стать причиной дополнительных расходов. Поэтому все монтажные и вычислительные работы лучше доверить квалифицированному специалисту.

Разводка водоснабжения от настенного котла

Читайте в рубрике

Газ часто используется для обогрева частных домов и дач, но обходится он не дешево. Я расскажу, как можно сэкономить, и уменьшить расход газа, практически ничего не меняя в системе отопления.

Промывать систему отопления на даче или в частном доме нужно регулярно, иначе можно столкнуться с проблемой холодных батарей, и чрезмерном потреблении энергоресурса. Я расскажу, когда и как проводить очистку труб, и какими средствами можно пользоваться.

В далекие годы Октябрьской революции, когда в разгар зимы в Питере и в Москве уголь стал чуть ли не на вес золота, рабочие и солдаты возле уличных костров с завистью косились на окна тогдашней интеллигенции, где в каждой квартире стояла небольшая чугунная печка. Именно тогда эти отопительные приборы, отличающаяся неприхотливостью и отменным качеством, стали завистливо называть «буржуйками».

19 сентября «Леруа Мерлен» предложит пользователям социальных сетей в прямом эфире растопить с помощью обогревателей, тепловентиляторов и тепловых пушек слово «ЦЕНА». Противостоять ледяной скульптуре весом почти 1,5 тонны будут более 20 товаров для отопления, представленных в гипермаркетах компании по доступным ценам.

Говорят, нужно «готовить сани летом». В противном случае столкнешься с неприятностями. Например, замерзнешь из-за протечки изношенного радиатора отопления. Очень часто мы испытываем проблемы такого рода именно осенью и весной: перед запуском отопления воду подают под большим давлением для очищения застоев, а в конце отопительного сезона проводится опрессовка — гидравлическое испытание трубопровода.

Построив камин своими руками на даче или в частном доме, вы создадите не только дополнительный источник отопления жилища, но и самое уютное место для отдыха всей семьи. Разобраться в кладке не сложно, но необходимо понимать принцип его работы. Рассмотрим, как сделать камин в доме своими руками используя чертежи и схемы, правильно выбрать конструкцию исходя из квадратуры помещения и рассчитать параметры постройки.

Качественная отопительно-варочная печь — идеальный очаг для обогрева и приготовления пищи. Кирпичная кладка печей своими руками не вызовет сложностей у опытного дачника. Мы расскажем как правильно подготовить фундамент и раствор, выбрать строительные материалы и трубы, а также пошагово разберем схемы порядовки и строительные чертежи.

Печь камин — универсальный агрегат, который подойдет как для быстрого согрева на даче в зимний период, так и качественного постоянного отопления. Мы рассмотрим виды печи камина применяются дачниками и чем они отличаются, а также расскажем какие материалы понадобятся для её постройки своими руками.

Небольшая печка для дачи из кирпича может быть сделана за короткий срок и своими руками, без помощи профессионала. Мы расскажем о подготовке фундамента, о том, какие материалы лучше выбрать для кладки печи, и как правильно подготовить кирпич и глину, чтобы печка служила долго и хорошо обогревала ваше жилище.

Садоводу не чуждо творчество во всем, что касается любимого загородного участка. Применение нестандартных решений может коснуться всего — способа посадки огурцов, окраски дома или, например, способа хранения дров. Рассмотрим самые необычные идеи укладки дров, а также оригинально выполненные и украшенные поленницы.

  • Вопрос / Ответ
  • Новости и события
  • Реклама
  • Партнеры

Vsadu.ru — образовательный интернет-журнал о даче, саде и огороде, календарь садовода огородника на каждый день, советы по уходу за садом и огородом.

Бесплатные консультации по строительству таунхауса, загородного дома, дачи. Подбору оборудования для дачи, благоустройству, ландшафтному дизайну, выбору деревьев и кустарников, уход за цветами и растениями. Ответы на вопросы, новости, события, анонсы выставок и мероприятий. Рецепты вкусных и полезных блюд и напитков из овощей, фруктов и ягод.

Схемы разводки систем отопления

При организации обогрева своего частного жилья перед каждым домовладельцем стоит задача рассмотреть все варианты разводки отопления по дому и выбрать наиболее подходящий. Вариантов не так много, но отличия между ними существенные. Чтобы остановиться на оптимальном, надо понять особенности работы той или иной схемы и сопоставить их со своими требованиями. Затем останется только подобрать соответствующее оборудование, материалы и смонтировать систему. В данной статье мы остановимся на вопросе, какая применяется разводка отопления в частном доме и рассмотрим разные варианты.

Читать еще:  Преимущества полива из бутылок

Из чего выбирать?

По способу функционирования водяное отопление бывает 2 видов:

  • с естественным течением теплоносителя (иначе – гравитационная или самотечная схема);
  • с циркуляцией, побуждаемой специальным насосом (принудительная схема).

Кроме того, разводка может быть одно – или двухтрубной. В первом случае все отопительные приборы присоединяются к одному коллектору, проходящему через одно или несколько помещений. Во втором схемы разводки труб предусматривают подключение радиаторов не к одному, а к двум разводящим трубопроводам – подающему и обратному. Мы предлагаем подробно рассмотреть варианты, что наиболее предпочтительны для самотечной и насосной системы.

Естественная циркуляция теплоносителя возникает из-за того, что горячая вода на выходе из котла, имеющая меньшую плотность и вес, вытесняется охлажденным теплоносителем, поступающим из сети трубопроводов. Ведь его плотность и масса больше. Возникает небольшой перепад давлений, обусловливающий естественное течение воды в трубах. Правда, в этом случае схема разводки отопления в доме должна предусматривать значительные уклоны магистралей и увеличенные диаметры труб.

Недавно громоздкие гравитационные системы считались пережитком прошлого. Нынче, когда люди стали стремиться к энергонезависимости, появилась тенденция к возврату таких схем в сферу частного домостроительства.

Принудительная циркуляция теплоносителя производится с помощью насоса, что дает возможность реализовывать разветвленные схемы разводки систем отопления. Неоспоримое преимущество такой разводки состоит в небольших диаметрах трубопроводов и широких возможностях по их прокладке, поскольку уклоны здесь нужны совсем небольшие.

Разводка гравитационной системы отопления

Здесь важна правильная разводка отопления от котла, иначе схема не будет нормально функционировать. В связи с тем, что давление в сети трубопроводов небольшое, естественная циркуляция может хорошо работать в одно – и двухэтажных домах общей площадью до 250 м2. В более внушительных зданиях устраивать подобные системы не рекомендуется.

В небольшом одноэтажном доме, где количество радиаторов не превышает 5, можно применить однотрубную схему с ленинградской разводкой, продемонстрированную на рисунке:

«Ленинградка» – это горизонтальная разводка с прокладкой магистрали над полом (или под ним) и нижним подключением радиаторов. Важная деталь, без которой схема работать не будет – разгонный вертикальный стояк. К нему присоединяется расширительный бак открытого типа. Кстати, при самотеке мембранные емкости ставить нельзя, поскольку они рассчитаны на работу под давлением.

Когда площадь одноэтажного здания достигает 100 м2 и более, или число батарей превышает 5, «ленинградка» уже не подойдет, нужна двухтрубная горизонтальная разводка. Обратный коллектор располагается внизу над полом, а подающий – на уровне подоконников (чтобы проходил под ними) или под потолком. В последнем случае специально делать разгонный стояк не нужно, магистраль и так поднимется на необходимую высоту, как показано на схеме:

Когда речь идет о двух этажах, то тут чаще всего используется как однотрубная система отопления с верхней разводкой подающей магистрали и вертикальными стояками. Обратный коллектор находится над полом первого этажа, а подающий – под потолком второго либо на чердаке. Открытый расширительный бак, как всегда на своем месте – в самой верхней точке:

Подобная верхняя разводка теплоносителя должна обеспечивать равномерное его затекание как в радиаторы второго этажа, так и первого. С этой целью между подводящими трубами батарей второго этажа устанавливаются байпасы, чей диаметр на 1 размер меньше, чем вертикальный стояк. Представленное однотрубное отопление проверено на практике в течение многих лет и зарекомендовало себя с хорошей стороны. На этом способы разводки для естественной циркуляции теплоносителя исчерпаны, наверняка один из 3 вариантов подойдет для вашего дома, если только он небольших габаритов и невысокой этажности.

Разводка для принудительной циркуляции теплоносителя

Стоит отметить, что при включении в схему насоса выбор способов доставки тепла к радиаторам несколько шире, в их числе и одно из новшеств — лучевая разводка системы отопления. Но обо всем по порядку. Как и при естественном течении воды, здесь применима знаменитая «ленинградка», только расширительный бак применяется мембранного типа и ставится он на обратной магистрали. Разгонный стояк не требуется, его роль выполняет насос:

Однотрубная «ленинградка» удобна тем, что можно сделать разводку системы отопления своими руками, причем с минимальными затратами. Но условия ее надежной работы все те же: небольшая площадь жилища и не более 5 батарей на одной ветке. Также можно применять показанные выше однотрубную вертикальную и двухтрубную разводки, но не всегда это целесообразно. В частных домах любой площади и этажности популярны следующие виды схем с принудительной циркуляцией:

  • с нижней горизонтальной разводкой;
  • коллекторная разводка труб (лучевая).

Нижняя горизонтальная прокладка – наиболее популярная из всех существующих схем. Диаметры труб невелики, а давление, создаваемое насосом, позволяет устроить несколько тупиковых ветвей равной протяженности, охватывающих весь дом. Кроме того, магистрали можно прятать под полами или за декоративными экранами. Традиционная нижняя разводка труб отопления в частном доме с 2 этажами показана на рисунке:

Примечание. Существуют и другие способы разводки двухтрубных напорных сетей, но они не столь популярны, потому что тогда большинство труб располагается посреди стен и сильно бросается в глаза. Ниже показаны схемы таких разводок:

Ну и самую «продвинутую» лучевую разводку делают в домах с большим количеством радиаторов. Для этого на каждом этаже здания устанавливают распределительный коллектор, от которого идут индивидуальные ветви к каждой батарее.

Этот узел – такой же, как применяется в теплых полах, подключается он к вертикальному стояку, проходящему от котла через все этажи.

С точки зрения гидравлики это наилучший вариант, но и по стоимости самый дорогой. Недостаток у него один – прокладка возможна только во время нового строительства, а в остальных случаях придется долбить стробы в полу. Трубы прячутся или замоноличиваются в нем, одетые в теплоизоляционную оболочку. В качестве отопительных приборов ставятся радиаторы с нижним подключением.

Для справки. Для тех, кто планирует нагревать в котельной воду для ГВС, сообщаем, что разводка системы отопления от двухконтурного газового котла выполняется так же, как и с простым одноконтурным теплогенератором. Добавляются только трубы в обвязке, идущие к потребителям горячей воды.

Заключение

Осуществляя выбор разводки, стоит подумать не только об экономии материалов, но и о дальнейшей надежной эксплуатации системы. Прежде чем остановиться на каком-то варианте, согласуйте ваши действия со специалистом в данной области.
В дополнение рекомендуем ознакомится с подробным руководством, как сделать отопление своими руками.
