Расчет и схема внутренней канализации

Расчет и схема внутренней канализации

Проектирование систем внутренней канализации в зданиях разного назначения выполняют согласно требованиям при наличии всех планировочно-архитектурных решений здания, а также необходимых поэтажных планов и разрезов с четким определением местоположения и числа приемников сточных вод.

Нормы водоотвода устанавливают в каждом конкретном случае в зависимости от назначения и степени благоустройства здания, от климатических и других местных условий согласно нормам водопотребления. Нормативные удельные расходы сточных вод принимают по данным [ приложению. 4 Л2].

4.1. Проектирование и проверка пропускной способности канализационного стояка.

Пропускная способность стояка зависит от диаметра поэтажных отводов и угла присоединения их к нему (табл. 5.1).

Определение пропускной способности канализационного стояка

Диаметр поэтажного отвода, ммУгол присоединения поэтажного отвода к стояку, градМаксимальная пропускная способность вентилируемого канализационного стояка, л/с, при его диаметре, мм
0,8 1,2 1,42,8 4,3 4,94,3 6,4 7,411,4 17,0 19,6
— — —2,1 3,2 3,6— — —— — —
— — —— — —3,2 4,9 5,58,5 12,8 14,5
— — —— — —— — —7,2 11,0 12,6

Канализационные стояки хозяйственно-бытовой канализации жилых и общественных зданий устанавливаются в помещениях туалетов, реже — ванн и кухонь — открыто или же в сборных каналах, блоках, нишах, согласно проекту архитектурного решения. Раньше применялись, в основном, чугунные канализационные трубы и фасонные части по ГОСТ 6942-80. Но, согласно современным технологиям, рекомендуется применение пластмассовых труб и фасонных частей.

Канализационные стояки должны иметь по всей длине одинаковый диаметр. К проверке пропускной способности диаметр канализационного стояка назначают равным наибольшему диаметру отводной линии квартирной разводки. Расчетный максимальный расход сточных вод определяют по формуле:

= + ,

где расход стоков санитарного прибора с наибольшим водоотводом по стояку [ приложение. 4 Л2].

от унитаза — 1,6л/с;

— определяется по формуле = , где тоже выбирается

[ приложение. 4 Л2].

— определяется по формуле аналогично приведенной в разделе Л2 для водопровода: .

5.23. Максимальная пропускная способность стояка Максимальная пропускная способность стояка — это документально гарантированный расход для стояка определенного диаметра, с определенным диаметром квартирных разведок и углом их присоединения к нему.

Расчет сводится в табл.5.2.

Гидравлический расчет канализационного стояка

Наименование стояковN,шт., л/с , л/с, л/с
Диаметр стояка, ммДиаметр поэтажного отвода, ммУгол присоединения поэтажного отвода к стояку, градМаксимальная пропускная способность стояка, л/с по табл.5.2.

– количество приборов, присоединенных к данному стояку.

— достоверность действия санитарно-технических приборов, определяемая для приборов всего здания :

,

где — определяется [ приложение. 4 Л2].

u— аналогично раздела Л2

— [ приложение. 4 Л2].

Графы 9-12 принимаются по табл.. 5.1.

При расходе, который не превышает максимальную пропускную способность (5.23) стояка данного диаметра с соответствующим поэтажным отводом ( т.е. квартирной разводкой), выбранный диаметр стояка утверждается, иначе — увеличивается на один типоразмер для достижения соответствующего расхода пропускной способности.

4.2. Проектирование и расчет канализационного выпуска.

Канализационные выпуски должны объединять от одного до 5 стояков К1. Они прокладываются в основном под потолком подвала или в нишах и специальных каналах при отсутствии подвального помещения. Участки выпуска укладываются с единым расчетным уклоном по кратчайшему расстоянию вдоль капитальных стен на кронштейнах, подставках, иногда по полу подвала. Выход канализационного выпуска за границы здания должен быть на глубине не менее (hпром-0,3) м — с расстоянием от поверхности земли к шелыге трубы не менее 0,7м. Расстояние от канализационной трубы до водопроводной должна быть не менее 1,5 м в свету. К ближайшему смотровому колодцу от ближайшей прочистки выпуска должно быть не более предусмотренного в п. 3.2 расстояния. Применяются чугунные канализационные или пластмассовые трубы с соответствующими фасонными частями.

Расчетный расход для определения диаметра и уклона выпуска:

= + ,

он определяется аналогично стояку с учетом числа приборов N для данного выпуска. Расчет производится по форме табл. 5.3.

Определение диаметров и уклонов канализационных выпусков.

Номер выпускаN, л/с , л/сДиа-метр выпуска, ммi КV, м/с

Уклон выпуска должен быть не менее 0,02. При этом наполнение h/d должно удовлетворять требованиям 0,3(h/d(0,6 самоочищающая скорость V должна быть не менее 0,7м/с. Значение гр. 13 должно находиться в зависимости:

³К

и для чугунных труб К= 0,6, а для пластмассовых 0,5.

Уклон выбирается по табл.4.4. данных указаний для диаметров 100-150 мм. [Лукиных А.А., Лукиных Н.А. Таблицы для гидравлического расчета канализационных сетей и дюкеров по формуле академика Н.М.Павловского. М.: Стройиздат, 1974].

Выписка из таблиц для гидравлического расчета канализационных сетей

Наполнення в долях H/dУклоны в тысячных при d = 100 мм
, л/сV, м/с, л/сV, м/с, л/сV, м/с, л/сV, м/с, л/сV, м/с, л/сV, м/с, л/сV, м/с, л/сV, м/с, л/сV, м/с
0,301,340,681,500,761,640,831,770,891,900,962,011,012,121,073,001,513,671.85
0,351,800,732,010,822,200,902,830,972,541,042,691.102,841.164,021,644,922,01
0,402,310,792,580,882,820,963,051,043,261,113,461,153,651,245,161,766,322,15
0,452,850,833,190,933,491,23,771,104,031,184,281,254,511,316,371,867,812,28
0,503,420,873,830,974,191,074,531,154,841,235,131,315,411,387,651,959,372.39
0,554,010,904,481,014,911,115,301,205,671,286,011,366,341,438,962,0211,102,48
0,604,600,935,141,055,631,146,081,246.501,326,901,407,271,4810,32,0912,62,76
Читать еще:  Утка чирок самая маленькая водоплавающая птица

Если нельзя выбрать уклон выпуска с выполнением условий гр. 13, что возможно при очень малых расчетных расходах, то принимается уклон 0,02.

Внутренняя канализация в частном доме — устройство своими руками

Наличие различных коммуникаций стало нормой даже в небольших дачных домиках, что уж говорить о серьезных загородных поселках. На рынке сейчас можно найти любые материалы, позволяющие создать максимально приятные ощущения от проживания в частном доме.

Устройство канализационной системы

С внутренней канализацией дела обстоят немного проще. Отчасти это связано с тем, что проектирование канализации и монтаж внутренних элементов во многом похоже на те же процессы в многоквартирных домах. Впрочем, разница есть, и о ней нужно узнать.

Внутренняя канализация в частном доме предназначена для выведения стоков из сантехнических приборов: ванны, раковины, посудомоечной машины, унитаза и прочих устройств. Далее все эти отходы попадают в единый трубопровод, через который стоки уходят в специально отведенное место.

Постройка внутренней канализации

Каждый из этих шагов нужно рассмотреть отдельно.

Проектирование системы для частного дома

Перед тем как сделать внутреннюю канализацию в частном доме, нужно составить подробную схему, на которой будут отображены все ее элементы. Как правило, при возведении нового дома схема внутренней канализации создается еще на этапе проектирования всей постройки, поскольку так выходит гораздо удобнее. В дальнейшем не придется специально подготавливать различные технологические отверстия и выводы (прочитайте: «Схема канализации в частном доме своими руками — примеры реализации»).

Кроме того, в таком случае намного легче планировать размещение комнат, в которых будет размещаться сантехника. Такие помещения лучше планировать ближе друг к другу, чтобы сэкономить часть денег за счет уменьшения трубопровода и снизить риск возникновения утечек. На сегодняшний день проекты нередко создаются на компьютере, но можно воспользоваться и бумажным вариантом.

Очень важно определить точку, в которой будет находиться общий стояк. Именно от него будут выходить все трубы внутренней канализации, поэтому этот пункт даст возможность точно рассчитать все необходимые параметры.

Подготовка труб и фитингов

Для каждой части трубопровода используются свои трубы:

  1. Внутренние отводы могут выполняться из 50-мм труб.
  2. Канализационные и магистральные трубопроводы обычно выполняются из труб, имеющих сечение более 100 мм.
  3. Для соединения разных отрезков трубопровода используются переходники или фитинги. Очень важно использовать канализационные трубы и фитинги хорошего качества.
  4. Углы поворотов должны быть минимальными, чтобы вероятность засорения конструкции сводилась к минимуму.

Прокладка канализационных труб своими руками

Монтаж трубопроводов является самым сложным и длительным процессом при создании канализации. Желательно делать эту работу с кем-то, а оптимальным вариантом является вызов профессиональной бригады строителей (прочитайте также: «Прокладка канализационных труб своими руками в частном доме»).

Впрочем, все работы можно сделать самостоятельно. Прямые участки трубопроводов соединяются фасонными частями с использованием уплотнителей, что позволяет добиться максимальной герметичности.

Помимо резиновых манжет, нужно обязательно использовать силиконовый герметик. Части канализации, проходящие через стены, должны оборудоваться специальными гильзами. При желании можно приобрести гильзы с противопожарной защитой, которые в случае пожара предотвратят возгорание перекрытий.

Схема внутренней канализации в частном доме подразумевает наличие правильного уклона. Уклон самотечной канализации должен быть достаточным для свободного движения сточных вод. В случае с 50-мм трубами уклон должен составлять не менее 3-4 см на один метр конструкции, а для 100-мм трубопроводов достаточно 2-3 см уклона.

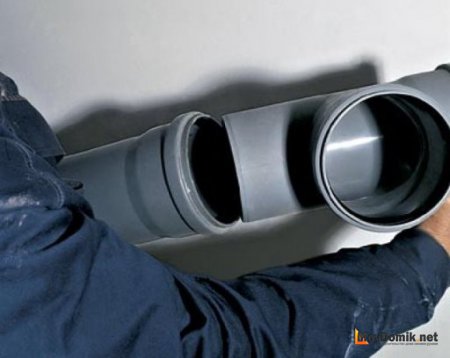

Соединение труб осуществляется очень просто: сначала прямой кусок трубы вставляется в соединительный элемент, на участке делается отметка, после чего его нужно вытащить примерно на сантиметр. Соединяемые части обрабатываются герметиком, и конструкция собрана. Важно помнить о том, что обрезать фасонные детали запрещено, иначе их работоспособность будет равна нулю.

Создание выхода канализации

Внешняя и внутренняя канализация в частном доме соединяются посредством выхода из дома. Этот элемент системы желательно обустроить как можно раньше, а располагается он недалеко от стояка. Как правило, вывод находится под землей на глубине около метра, что дает возможность защитить трубопроводы наружной канализации от промерзания.

Для обустройства выводного канала после постройки основной части здания придется серьезно попотеть: пробивать дыру в бетоне не так-то и просто. К тому же, монтируя полипропиленовые трубы для внутренней канализации, желательно сделать металлическую гильзу большего диаметра, чтобы предотвратить их разрушение.

Установка стояка и разводки

Расстояние от унитаза до стояка желательно делать минимальным, поэтому стояк лучше всего размещать именно в туалете. Устройство внутренней канализации в частном доме может выполняться как открытым методом, так и закрытым. Первый вариант проще, но второй выглядит намного лучше.

Соединяя стояк и трубы для внутренней канализации, стоит воспользоваться косым отводом или тройником – это позволит повысить работоспособность системы. Устанавливая трубы разных диаметров, нужно пользоваться переходниками. Каждый элемент сантехники должен оснащаться своим сифоном, обеспечивающим постоянное присутствие гидрозатвора. Кроме того, если разводка внутренней канализации проходит по всему дому, обязательно должна оснащаться ревизией, чтобы при необходимости ремонта это можно было сделать без особых проблем.

Читать еще:  Цветение воды в садовом пруду

Монтаж фановой трубы

Фановая труба должна обязательно устанавливаться на любую канализационную систему (прочитайте также: «Фановая труба – что это, предназначение и разновидности»). Этот элемент позволяет воздуху попадать в систему, и стоки при движении не создают разрежения, приводящего к засорениям. Местом установки фановой трубы обычно является верхний край стояка, причем труба может устанавливаться как вертикально, так и под углом. Иногда домовладельцы соединяют выводы кухонной вытяжки или вентиляции с фановой трубой, но так делать не стоит. Кроме того, фановая труба должна находиться на определенном удалении от балконов и окон.

Внутренняя канализация в частном доме своими руками обустраивается довольно просто. Конечно, наличие опыта выполнения строительных работ приветствуется, да и потрудиться все же придется, но после того, как все будет сделано, жильцы дома смогут находиться в атмосфере комфорта и уюта.

Внутренняя канализация в частном доме – устройство, монтаж, расчет

Ранее в статье «Какой должен быть уклон канализационной трубы» мы уже рассматривали, как рассчитать углы наклона и примерные диаметры канализационных труб.

С использованием современных материалов и технологий устройство внутренней канализации становится по сложности на один уровень с построением домика из кубиков.

В прошлое ушли чугунные трубы и фитинги, кувалды и зубила. Теперь на смену им мы имеем пластик, трубы ПХВ для внутренней канализации и резиновые прокладки. А посему одной из самых сложных проблем является расчет канализационной системы. Далее идет непосредственно монтаж канализации в доме своими руками. Учитывая всю простоту работы с новыми материалами, вы, безусловно, без особых проблем справитесь с задачей не хуже специальной бригады. Так что, приступайте смело.

Внутренняя канализация в частном доме – устройство, монтаж, расчет

Расчет и схема внутренней канализации

Как и любые строительные работы, расчет канализации начинается с эскиза. Тщательно продумайте, какие вам нужны сантехнические приборы, где их лучше установить так, чтобы при всех остальных равных условиях фановая система была по возможности прямой и короткой. В этом случае у вас не будет возникать при ее эксплуатации дополнительных проблем, да и затраты на материалы будут меньше.

Сразу оговоримся. При расчете системы внутренней канализации надо помнить, что существует ряд серьезных ограничений, продиктованных самой жизнью. Например, недопустимо прокладывать систему через вентиляционные каналы, а тем более дымоотводящие. Так же запрещено подключать приборы напрямую к горизонтальной трубе. Необходимо применять сильфоны, представляющие собой гидрозатвор. Есть еще ряд рекомендаций, которые можно почитать в СНиПах 2-32-74 и 3-28-75. Все, что будет непонятно по проектированию системы канализации, вы сможете найти ответ там.

Устройство внутренней канализации в доме

Ванну, например, необходимо устанавливать так, чтобы она имела маленький уклон в сторону водосливного отверстия. Все приборы типа раковины или той же ванны должны снабжаться устройствами, не позволяющими проникновение в систему крупных предметов, а так же чистками. Это необходимо, понятное дело, для простоты обслуживания системы в случае ее засорения. Неплохо посмотреть, какие фитинги сегодня выпускает промышленность. Это лучше всего сделать в той торговой организации, где вы планируете приобрести необходимые материалы. Сделать это нужно для того, чтобы не изобретать велосипед: промышленность уже учла все, даже самые изысканные вкусы покупателей. К тому же, вы уточните, каких размеров продают различные трубы. Это будет необходимо для составления конечного списка закупки.

Еще раз немного об уклонах и диаметрах труб.

  • Исходя из реальных условий потребления воды, можно считать, что фановые трубы, применяемые для сточных вод, имеют диаметр 50 мм, а для фекальных не менее 110 мм. При этом диаметр труб стояков должен быть не менее диаметра подключенных к нему труб.
  • При расчете системы не забывайте, что система работает самотеком, то есть высота трубы все больше растет с удалением от точки выхода в стояк. Смотрите за тем, чтобы не получилось так, что прибор установлен ниже, чем находится фановая труба. Особенно это касается ванн унитазов и различных душевых. Предпочтительно устанавливать эти приборы по возможности ближе к выходу системы.

Прокладка внутренней канализации – монтаж своими руками

Итак, схема внутренней канализации и перечень комплектующих составлены — можно приступать к прокладке труб. Сделайте запас по длинам труб. Пусть лучше будет немного лишнего материала. Как показывает практика, точно рассчитать длину практически никогда не удается. Не забывайте продумать крепление труб.

Начинать монтаж, как правило, надо с конца системы, то есть с того места, где будет выход канализации. После этого будем продвигаться к началу, не забывая выверять уклон. Выход трубы, это место, где нет раструба. Вход, это там, где раструб есть. (Есть исключения – трубы с двумя раструбами, но это редко.)

Пластиковые трубы и фитинги очень легко поддаются обработке. Для их установки потребуются как максимум болгарка или ножовка по металлу, отвертки или шуруповерт, дрель, возможно, перфоратор.

Внутренняя канализация своими руками: выбор схемы, монтаж, испытание

Для комфортного проживания в загородном доме необходимо проведение систем водоснабжения, электроснабжения и канализации. Канализационная сеть частного дома включает в себя внутреннюю часть, проходящую непосредственно в жилых и хозяйственных помещениях и наружную часть, которая соединяет разводку внутри дома с очистными сооружениями. Как обустраивается внутренняя канализация, читайте далее.

Читать еще:  Полив томатов в открытом грунте

Разводка канализационной сети внутри дома

Подготовка к строительству

Прежде чем приступать к строительству внутреннего канализационного трубопровода в частном доме, необходимо:

  • разработать схему канализационной сети;
  • приобрести материалы, необходимые для строительства;
  • подготовить инструменты, которые потребуются в работе.

Разработка схемы

Схема внутренней части канализационной системы разрабатывается с учетом расположения всех основных элементов, которые необходимо присоединить к канализационному стояку:

  • туалетов;
  • биде;
  • раковин;
  • умывальников;
  • ванны;
  • стиральной машины;
  • посудомоечной машины и так далее.

Основными моментами при разработке проекта являются:

  • расположение центральной канализационной трубы, к которой будет подводиться разводка от сантехнических приборов;
  • расположение фановой трубы, необходимой для вентиляции канализационной сети;
  • необходимость поворотов и сгибов системы.

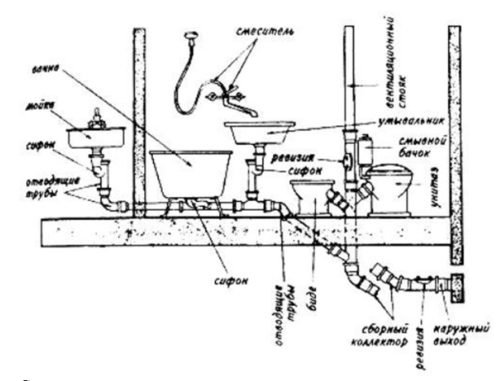

Общая схема внутренней части канализации

После разработки общей схемы сети можно приступать к выполнению чертежа. Чертеж – это более подробная схема каждого узла канализации с указанием:

  • диаметра и длины необходимых труб;
  • уклона той или части магистрали;
  • фитингов;
  • крепежных элементов.

Чертеж разрабатывается в соответствии с ГОСТ 21.601-79.

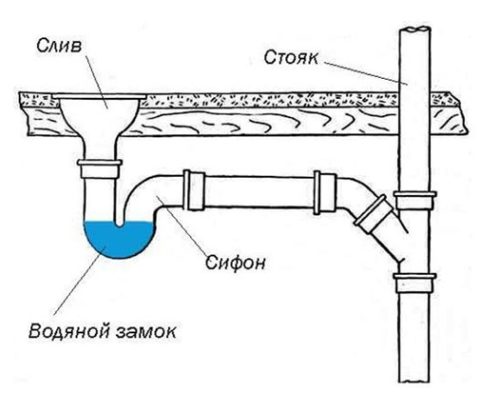

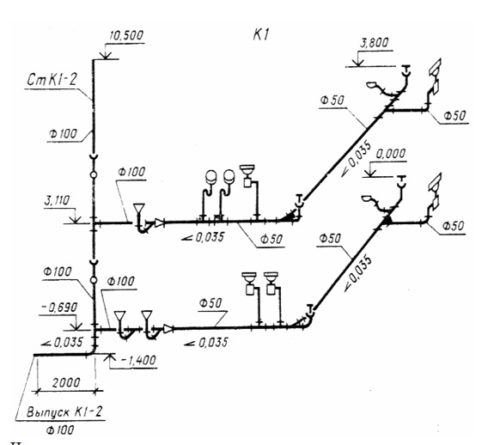

Подробная схема – чертеж внутренней канализации

По чертежу можно произвести точный расчет:

  • длины трубопровода, составляющего внутреннюю часть системы;
  • длины труб для подсоединения отдельных элементов;
  • количество и разновидности фитингов, требуемых для сборки;
  • количество крепежных элементов для фиксации трубопровода.

Подготовка материалов

Для строительства потребуются:

  • трубы для внутренней канализации. Можно использовать пластиковые (ПВХ), металлопластиковые или металлические трубы, причем для организации канализационного стояка используются трубы диаметром 100 – 110 мм, а для подвода стоков от бытовых и сантехнических приборов – трубы диаметром 50 мм;
  • фитинги (тройники, отводы, соединительные фитинги и так далее в соответствии с чертежом);

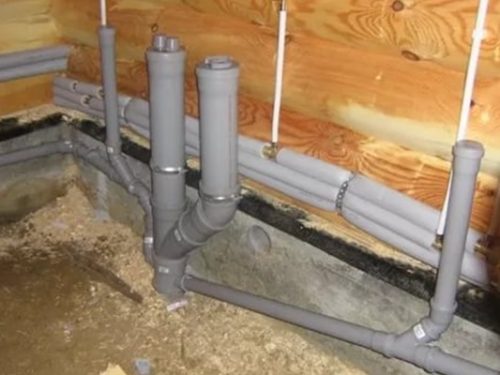

Основные составляющие части внутренней канализации

  • специальные элементы для подключения сантехники и бытовой техники (манжеты, сифоны, гофры, соединительные патрубки и так далее);

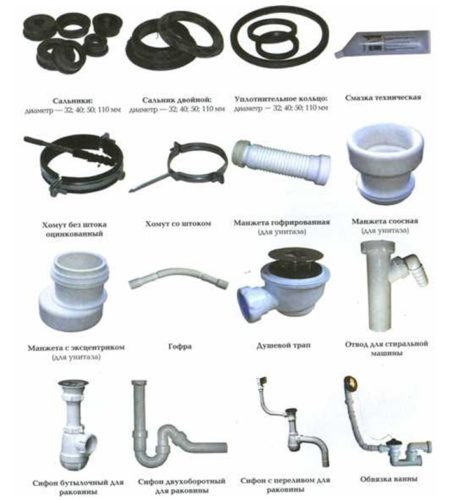

Устройства для соединения сантехники с канализационными трубами

  • герметик (эпоксидная смола, самоклеющаяся лента и так далее), монтажная пена;
  • крепежи (хомуты, клипсы, скобы, зажимы и так далее).

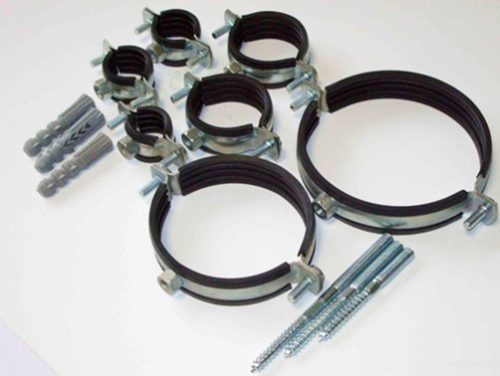

Устройства для фиксации трубопровода

Подготовка инструментов

Для проведения работы своими руками потребуется следующий набор инструментов:

  • труборез или ножовка для резки труб по размерам в соответствии с чертежом;
  • паяльник, если предусмотрена сборка трубопровода методом пайки, или инструменты для нарезания резьбы (плашка, метчик), если сборка трубопровода будет производиться при помощи резьбовых фитингов;
  • строительный уровень. Когда обустраивается как напорная канализация (с использованием насоса, перекачивающего воду), так и безнапорная (самотечная) канализация, при ее прокладке необходимо соблюдать определенный уклон, регламентирующийся СНИП 2.04.01-85;
  • дрель и шуруповерт для установки крепежных элементов системы и фиксации труб.

Проведение и испытание канализационной сети

Строительство трубопровода и присоединение элементов

После проведения подготовительного этапа можно непосредственно осуществлять монтаж внутренней канализационной системы загородного дома, который производится по следующей схеме:

  1. в местах прохождения канализационных труб наносится разметка согласно проекту (чертежу) с учетом необходимого уклона. При разметке отмечаются места расположения сантехнических приборов и дополнительного оборудования, раструбы канализационной сети и иные основные элементы системы;
  2. дополнительная разметка наносится для сооружения канализационного стояка. Определяются места расположения крепежных элементов, фасонные части (ревизия, тройники и так далее), места прохождения стояка через перекрытия;

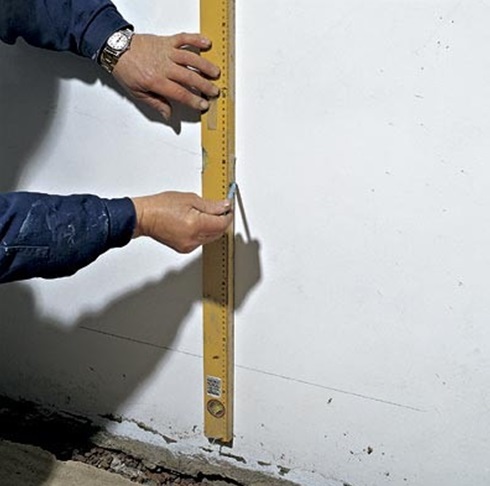

Нанесение разметки для канализационного стояка

  1. просверливаются или пробуриваются отверстия для прохода труб через стены и потолки. В каждом проходе устанавливается специальная гильза, фиксируемая при помощи монтажной пены. Диаметр гильзы должен быть несколько больше диаметра прокладываемой трубы;

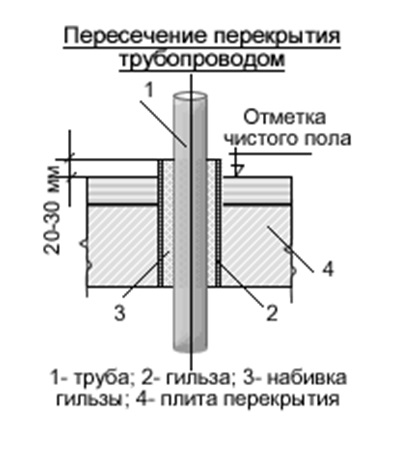

Схема обустройства прохода трубы через перекрытия

  1. устанавливаются хомуты или иные приспособления для крепления труб;
  2. производится прокладка и фиксация канализационного стояка. На каждом этаже жилого дома монтаж должен начинаться с установки крестовины, которая располагается на минимальном расстоянии от пола (но не касается его). Крестовина необходима для разводки труб по этажу. К крестовине далее присоединяются ревизия и трубы определенной чертежом длины. Все места соединений труб герметизируются;

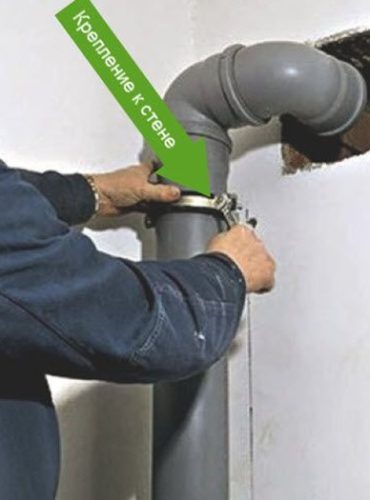

Фиксация трубы к стене хомутом

  1. в подвальном помещении прокладываются трубы для соединения стояка (нескольких стояков) с наружной частью канализационной системы. При обустройстве выхода трубы из дома также необходимо установить специальную гильзу;

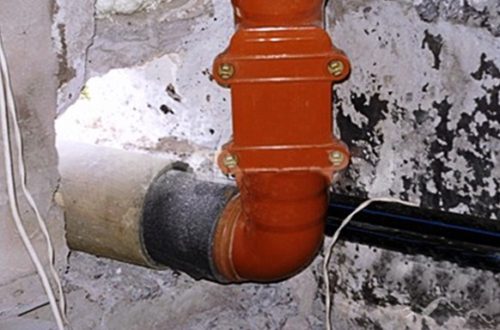

Вывод канализации из дома

  1. на чердаке обустраивается выход фановой трубы специальным устройством для прохождения кровли. Схема правильной установки устройства прилагается при покупке;

Устройство для вывода фановой трубы на крышу

  1. производится разводка труб на каждом этаже дома для подключения сантехники. При проводке не следует забывать об уровне необходимого уклона и предварительной установке элементов фиксации;

  1. если на отельном этаже предполагается большое расстояние от центрального стояка до оборудования, то в обязательном порядке устанавливается вакуумный клапан, препятствующий образованию в жилых помещениях неприятного запаха;
  2. подключается сантехническое оборудование. Неиспользованные отводы перекрываются заглушками.

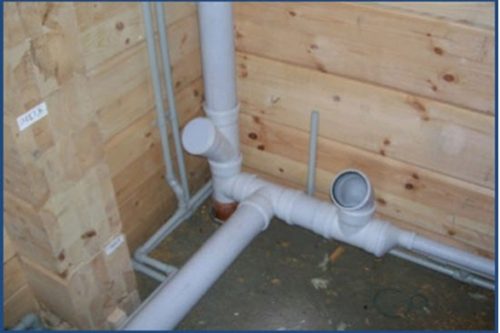

Подключение сантехники к канализационным трубам

Общие правила выбора труб и обустройства внутренней канализации представлены на видео.

Испытание системы

После монтажа и проверки надежности крепления необходимо произвести испытание системы. Для этого в течение 10 минут подается вода из всех подключенных приборов. Если в течение указанного времени протечек не обнаружено и вода плавно поступает в септик или иное очистное сооружение, то канализационную систему можно вводить в эксплуатацию.

При обнаружении протечки тестируется каждое устройство в отдельности, устраняются выявленные недостатки и проводятся повторные испытания.

Чтобы канализационная система прослужила длительное время, необходимо соблюдать все правила эксплуатации и периодически производить осмотр и прочистку основных узлов.
