Расчетная схема для водяного теплого пола

Расчет теплого водяного пола своими руками

О подобных системах отопления слышали практически все. Но мало кто задумывался о том, что до начала его обустройства в своём доме необходимо провести расчёт тёплого водяного пола (ТВП), причём достаточно сложный.

От того, насколько правильно они будут выполнены, зависит, насколько тепло будет в вашем жилище.

Особенности методики расчета водяного пола своими руками

Для того чтобы выполнить расчёт тёплого водяного пола своими руками, требуется предварительный сбор исходной информации. Вам потребуется оценить само помещение и выполнить его эскиз. Для этого придётся провести замеры площади пола там, где вы собираетесь обустраивать ТВП.

Необходимо понять одну парадоксальную, на первый взгляд, вещь: чем меньше площадь пола, тем дороже он вам обойдётся (с учётом стоимости 1 кв.м), так как перечень необходимого оборудования остаётся неизменным. Поэтому, проведя расчёт длины тёплого водяного пола, лучше выполнять его сразу на всём этаже.

Необходимо уточнить материалы, из которых выполнены стены помещения, потолки и полы, параметры утеплителя. Затем определить место под технологические отверстия подачи и обратки.

Как правильно рассчитать теплый водяной пол в доме?

Показатели необходимые для расчета теплого пола:

Климатические характеристики места, где стоит ваш дом (по соответствующим таблицам).
План помещения (можно эскиз).
Перечень и толщина материалов, используемых в ограждающих конструкциях (стены, перекрытие и т.п.).
Тип остекления в помещении, где будут проводиться работы, так как это основной источник теплопотерь.
Какую температуру в помещении вы планируете обеспечить.
Тип напольного покрытия.
Теплоизоляция полов (материал и толщина), а также бетонной стяжки.
Стационарно расположенная мебель (газовая плита, шкаф-купе и т.п.).

В зависимости от назначения вашего помещения необходимо ориентироваться на максимально допустимую температуру, определённую СНиП:

Рабочие комнаты – 21 – 27 град;
Жилые – 29 град;
Коридор – 30 град;
Ванная комната – 33 град.

Требования к температуре теплоносителя

Температура поступающего в тёплые полы теплоносителя 40 – 55 град. (max 60). Перепад между подачей и обраткой не должен выходить за диапазон 5 – 15 градусов.

Объясняется это тем, что при значении менее 5 град. расход теплоносителя значительно увеличивается, приводя к существенным потерям напора. А при значениях выше 15 град. получаем чувствительный перепад температур на поверхности полов.

Выбор отопительных труб и расчет их длины

Расчёт труб для водяного пола в одной петле (контуре) проводится с учётом их выбранного диаметра и составляет при диаметрах:

16 мм – до 90 м;
17 мм – до 100 м;
20 мм – до 120 м.

Разброс по длине определяется разными показателями тепловой нагрузки и гидравлического сопротивления.
Расчёт монтажа водяных тёплых полов показывает, что в небольших помещениях обогрев выполняется одним уложенным контуром. В больших – двумя и более (чтобы не превысить максимально разрешённую длин труб).

В последнем случае необходимо стремиться к тому, чтобы длина всех укладываемых контуров была примерно одинаковой. (Под длиной понимается вся труба, считая от коллектора), с максимальным разбросом до 10 м.

Задаваемый шаг раскладки

Расчёт системы водяной тёплый пол предусматривает, что это значение должно укладываться в диапазон 150 – 300 мм с дискретностью в 50 мм. В помещениях большой площади (спортзал, например) разрешено использовать шаг до 450 мм, а в краевых зонах сокращать его до 100 мм.

Расчёт тёплого водяного пола своими руками предусматривает выбор величины шага, который определяется тепловой нагрузкой, длиной контура и ещё целым рядом параметров.

Если речь идёт о краевых зонах, то шаг принимается равным 10 – 15 см. При этом стандартом определено, что к указанной зоне относится до 6 рядов;
Санузел (все варианты) – шаг 150 мм;
Зоны, относящиеся к центральным – 20 – 30 см.

Подбор диаметра

Расчёт трубы для тёплого водяного пола начинается с выбора диаметра. Оптимальным диаметром для помещений жилых, площадь которых составляет более 50 кв. м является 16 мм. В частном доме это обеспечивает наиболее приемлемое соотношение трёх базовых показателей: цена / простота монтажа / объём потребного теплоносителя.

Достаточно часто применяют 18 мм трубы. Но существенной разницы в качестве работы обустроенной системы это не даёт, а расходы на приобретение материалов возрастают многократно.

Расчёт тёплого водяного пола свидетельствует о том, что трубы в 20 мм принимают гораздо больше теплоносителя, что автоматически требует использования более мощного источника его прогрева. А согнуть такую трубу с шагом даже в 150 мм практически невозможно. Увеличение шага снижает количество тепла на единицу площади.

Подбор диаметра труб, которыми коллектор подсоединяется к котлу

Расчёт системы водяной тёплый пол учитывает, что для подключения магистрали коллекторы оснащены штатными резьбовыми входами на 1” / 25 (дюйм/мм). Чтобы беспроблемно к нему подключиться, подойдут трубы следующих наружных диаметров:

32 мм – полипропиленовые (внутренний 25 мм);
26 мм – металлопластиковые, либо выполненные из сшитого полиэтилена;
28 мм – медные.

Расчёт длины трубы тёплого водяного пола (общей потребной) определяется делением отапливаемой площади помещения на шаг трубы. Пример. При площади в 100 кв. м и шаге в 0,15 м получаем потребную длину в 667 метров.

Завершающий этап подготовки к расчету водяного пола

Собрав необходимую информацию, создаём ряд эскизов и схем, которые помогут выполнить расчёт тёплого водяного пола своими руками. А именно:

Эскиз помещения с проставленными размерами и иными полученными данными;
Схема разведения контуров (выполняется на плане пола). Если вы укладываете полы одним контуром сразу в нескольких комнатах, то здесь надо отразить все помещения, где будет выполняться тёплый пол.

Указываем контуры, проложенные в краевых и основных зонах. Желательно, чтобы площадь уложенного контура не занимала более 13 кв.м.

Лучше выполнять схемы, по которым проводится расчёт водяного отопления пола, на миллиметровке.

Расчёт потребной длины контуров

Согласно рекомендациям СНиП в основных зонах жилых помещений трубы укладываются с шагом в 15 мм, что даёт значение в 6,2 погонного метра трубы на 1 кв.м площади. В том случае, если длина укладываемого контура превышает 90 метров, рекомендуется разделить его на несколько частей.

Естественно, что в зонах краевых получается больший расход. Расчёт длины тёплого водяного пола показывает, что при шаге в 10 см имеем 9 погонных метров на 1 кв. м площади.

Если по расчетам получается, что на один коллектор придётся подключать больше 11 контуров, требуется установка второго коллектора.

Определение тепловой потери помещения

Если теплопотери превышают указанное значение, то потребуется выбрать иную систему отопления, или дополнить тёплые полы установкой радиаторов. Возможно, следует дополнительно утеплить дом.

Полученные теплопотери делятся на площадь отапливаемых помещений. Это предварительная расчётная мощность водяного тёплого пола на квадратный метр.
Окончательный расчёт выполняется в специальной компьютерной программе.

Если бы наша система отопления с использованием полов указанной конструкции состояла только из него, то расчёты можно было считать завершёнными. Но необходимо учитывать участок от коллектора до котла, учитывая, при этом, гидравлическое сопротивление участка.

Расчет теплого водяного пола

Статью опубликовал: Николай Стрелковский

Современная система тёплых водяных полов отождествляется с высоким уровнем уюта и комфорта. Такой пол эффективно обогревает помещение и не оказывает вредного воздействия на жизнь и здоровье жильцов. Подобные результаты могут быть достигнуты только при условии правильно выполненных расчётов и грамотно проведённых монтажных работах.

Расчет теплого пола водяного

Читать еще: Флокс нежность в саду

Тёплый водяной пол может являться основным источником отопления жилого помещения или служить вспомогательным обогревательным элементом. Основные расчёты таких полов базируются на данных схемы работы: лёгкий подогрев поверхности для улучшения комфорта или обеспечение полноценным теплом всей площади помещения. Выполнение второго варианта предполагает более сложную конструкцию тёплого пола и надёжную систему регулировки.

График комфортных температурных условий

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

тип материалов, использованных в процессе строительства;
вариант остекления, включая тип профиля и стеклопакета;
температурные показатели в регионе проживания;
использование дополнительных источников обогрева;
точные размеры площади помещения;
предполагаемый температурный режим в помещении;
высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру.

Расход трубы теплого пола в зависимости от шага петли

Шаг, мм	Расход трубы на 1 м2, м п.
100	10
150	6,7
200	5
250	4
300	3,4

Особенности проектирования

Все расчёты водяных тёплых полов должны быть произведены предельно тщательно. Любые недочёты при проектировании могут быть исправлены только в результате полного или частичного демонтажа стяжки, что способно не только повредить внутреннюю отделку в помещении, но и приведёт к значительным затратам времени, сил и средств.

Рекомендуемые температурные показатели поверхности пола в зависимости от вида помещения составляют:

жилое помещение — 29 °C;
участки около наружных стен — 35 °C;
ванные комнаты и зоны с высокой влажностью — 33 °C;
под напольное покрытие из паркета — 27 °C.

Короткие трубы предполагают использование более слабого циркуляционного насоса, что делает систему экономически выгодной. Контур с диаметром 1,6 см не должен быть длиннее 100 метров, а для труб с диаметром 2 см максимальная длина составляет 120 метров.

Таблица решений для выбора системы водяного теплого пола

Правила расчёта

Для выполнения системы отопления на площади 10 квадратных оптимальным вариантом будет:

использование 16 мм труб с длиной в 65 метров;
показатели расхода используемого в системе насоса не могут быть меньше двух литров в минуту;
контуры должны обладать равноценной длиной с разницей не более 20%;
оптимальный показатель расстояния между трубами составляет 15 сантиметров.

Следует учитывать, что разница между температурой поверхности и теплоносителя может составлять порядка 15 °C.

Оптимальный способ при укладке трубной системы представлен «улиткой». Именно такой вариант монтажа способствует максимально равномерному распределению тепла по всей поверхности и позволяет минимизировать гидравлические потери, что обусловлено плавными поворотами. При укладке труб в зоне наружных стен оптимальный шаг составляет десять сантиметров. Для выполнения качественного и грамотного крепления целесообразно проводить предварительную разметку.

Таблица теплопотребления различных частей здания

Расчёты труб и мощности

Полученные в результате замеров данные являются основой для расчёта мощности такого оборудования, как нагревательный тепловой насос, газовый или электрический котёл, а также позволяют определить расстояние между трубами при выполнении монтажных работ.

Крепление труб к арматурной сетке

Чтобы правильно рассчитать необходимую для укладки длину труб, следует определиться с видом и особенностями этих элементов:

нержавеющий гофрированный тип труб отличается эффективностью и качественной теплоотдачей;
медные трубы характеризуются высоким уровнем теплоотдачи и внушительной стоимостью;
сшитые полиэтиленовые трубы;
металлопластиковый вариант труб с идеальным соотношением качества и стоимости;
пенопропиленовые трубы с низкой теплопроводностью и доступной ценой.

Гофрированная труба для теплого пола — один из самых лучших вариантов для водяного подогрева пола

Значительно облегчить расчёты и сделать их максимально точными позволяет использование специальных компьютерных программ. Все расчёты должны выполняться с учётом способа монтажа и расстояния между трубами.

Основными показателями, характеризующими систему, являются:

необходимая длина нагревательного контура;
равномерность распределения выделяемой тепловой энергии;
величина допустимых пределов активной тепловой нагрузки.

Следует учитывать, что при значительной площади отапливаемого помещения допускается увеличивать шаг укладки с одновременным увеличением температурного режима теплоносителя. Возможный диапазон шага при укладке составляет от пяти до шестидесяти сантиметров.

Наиболее распространённые соотношения расстояний и тепловых нагрузок:

расстояние в 15 сантиметров соответствует теплоносителю от 800 Вт на 10 м²;
расстояние в 20 сантиметров соответствует теплоносителю от 500 до 800 Вт на 10 м²;
расстояние в 30 сантиметров соответствует теплоносителю до 500 Вт на 10 м².

Чтобы точно знать, достаточно ли использовать систему как единственный источник обогрева или же «тёплые полы» могут служить исключительно дополнением к основному отоплению, необходимо выполнить черновой, предварительный расчёт.

Схема подключения водяного теплого пола к котлу

Черновые расчёты теплового контура

Чтобы определить плотность эффективного теплового потока, отдаваемого м² тёплых полов, необходимо воспользоваться формулой:

g (Вт/м²) = Q (Вт) / F (м²)

g — показатель плотности теплового потока;
Q — суммарный показатель теплопотерь в помещении;
F — предполагаемая к обустройству площадь пола.

Для вычислений величины Q учитывается площадь всех окон, средняя высота потолков в помещении, теплоизоляционные характеристики полов, стен и кровли. При выполнении напольного отопления в качестве дополнительного, суммарный объём теплопотерь целесообразно определять в форме процентного соотношения.

При расчётах величины F учёту подлежит только участок пола, участвующий в процессе обогрева помещения. На участках расположения предметов интерьера и мебели следует оставлять свободные зоны шириной порядка 50 сантиметров.

Для определения средней температуры теплоносителя в условиях нагревательного контура используется формула:

ΔТ (°С) = (TR + TO) / 2

TR — температурный показатель на участке входа в нагревательный контур;
ТО — температурный показатель на участке выхода из нагревательного контура.

Рекомендуемые температурные параметры в °С на вход и выход для стандартного теплоносителя составляют: 55—45, 50—40, 45—35, 40—30. Следует учитывать, что температурный показатель на подачу не может быть выше 55 °С, с условием температуры на обратный контур с разницей в 5 °С.

В соответствии с полученными величинами g и ΔТ выполняется подбор диаметра и шага для монтажа труб. Удобно использовать специальную таблицу.

Таблицы расчета теплового потока для теплого пола в зависимости от материала напольного покрытия

На следующем этапе производится расчёт приблизительной длины задействованных в системе труб. С этой целью необходимо разделить показатель площади обогреваемого пола в м² на расстояние между уложенными трубами в метрах. К полученному показателю следует прибавить запас длины на выполнение загибов и подключение к длине прибавляется длина на загибы труб и длина на подключение к системе коллекторов.

При известной длине и диаметре труб легко высчитывается показатель объёма и скорость теплоносителя, оптимальная величина которого составляет 0,15—1 метр в секунду. При более высоких значениях скорости движения следует увеличить показатель диаметра используемых труб.

Правильный выбор насоса, используемого в отопительном контуре, базируется на величине расхода теплоносителя с запасом в двадцать процентов. Такое увеличение показателя соответствует параметрам гидравлического сопротивления в трубной системе. Подбор наноса для циркуляции нескольких отопительных систем заключается в соответствии показателей мощности этого оборудования с общим расходом всех используемых отопительных контуров.

Расчет стоимости теплого пола

Советы и рекомендации

Чтобы получить максимально точные расчёты, целесообразно обратиться за консультацией профессионалов, специализирующихся на выполнении монтажа внутренних инженерных коммуникаций.

Допускается использование онлайн-калькулятора, который облегчит расчёты, но даст весьма приблизительные вычисления, представляющие общую информацию о масштабах предстоящих монтажных работ.

Пример расчета водяного теплого пола

Для обогрева старых и ветхих сооружений, не обладающих качественным утеплением, нецелесообразно использовать систему тёплых водяных полов в качестве единственного отопительного элемента, что обусловлено низкой степенью эффективности и высоким уровнем энергозатрат.

Уровень технической грамотности всех выполненных расчётов оказывает непосредственное влияние на качественные характеристики монтируемой отопительной системы. Правильные расчёты позволяют оптимизировать финансовые затраты не только на процесс установки водяного обогрева полов, но и минимизировать расходы во время эксплуатации и обслуживания всей отопительной системы.

Видео — Расчет теплого пола водяного (часть 1)

Видео — Расчет теплого пола водяного (часть 2)

Расчет водяного теплого пола

Внешне теплый пол кажется довольно простой конструкцией, но тем не менее, без правильного расчета собрать ее нельзя. Во время вычислений станет ясно, какое количество теплоносителя потребуется и сколько нужно труб. Разберемся, как рассчитать теплый водяной пол и что для этого требуется знать.

Расчет труб

Практика показывает, что предельная длина рукава, требуемая для формирования линий теплого пола не должна быть больше 110 — 120 п.м.

Количество материала напрямую связано с тем, какой способ сборки будет использован при монтаже отопительной системы.

В комнатах с большой площадью, которые обладают квадратной или прямоугольной формой, имеет смысл применять такой метод укладки, как «улитка». Он обеспечит равномерный нагрев, в комнате станет тепло и комфортно. Если помещение отличается большой длиной, то допустимо применять «змейку».

Для того, чтобы жилец не чувствовал разницы между зонами напольного покрытия, требуется укладывать трубы с определенным расстоянием между ними. У границы помещения она может составлять 100 мм. Далее расстояние можно увеличивать с шагом в 50 мм. Но следует учесть, что дистанция между трубами не должна быть более, чем 300 мм. Иначе по такому покрытию будет неприятно ходить.

Для того, чтобы узнать, как рассчитать водяной теплый пол, не нужны какие-то схемы или таблицы, все довольно просто.

Теоретически на один кв. м пола требуется уложить 5 п.м. трубы. Такой метод подсчета можно отнести к самому простому. При этом алгоритме шаг принимают до 200 мм. Размер сечения рукава трубы можно определить, используя следующее выражение L = S / N * 1,1 – в ней учтены S – площадь помещения, N – шаг между рукавами, 1,1 — резерв рукава для выполнения изгибов. Разберем простой пример.

Площадь комнаты 15 кв.м.
Дистанция между распределителем (коллектором) и полом — 4 м.
Дистанция между рукавами 150 мм.

В итоге 15 / 0,15 * 1,1 + (4 * 2) = 118 м.

Подсчитывая размер трубопровода, надо учитывать параметры рукава и сырья, из которого они произведены. Для рукавов из металлопластика и размером 16 мм, предельная длина контура не более 100 п.м. Некоторые мастера полагают, что разумная длина лежит в интервале 75 — 80.

Трубы из сшитого полиэтилена, применяемые для формирования отопительного комплекса, и с размером сечения 18 мм, должны иметь длину не более 120 п. м.

Подбор материала выполняют, учитывая площадь комнаты. Необходимо помнить о том, что качество изготовления влияет на продолжительность эксплуатации. Как показывает многолетний опыт монтажа отопительного комплекса, оптимальным решением будет применение металлопластика.

Расчет мощности

Перед началом расчета характеристик водяного теплого пола, требуется подготовить схему комнаты. Для этого рисуют на бумаге с миллиметровой разметкой в масштабе 500 мм в 1 см. На плане надо указать размещение проемов и их размеров.

На следующем необходимо просчитать шаг размещения труб и их диаметры. Для этого приема следующие условия – предельная поверхность обогрева не может быть больше 20 кв. м. Если площадь комнаты превышает указанные параметры, то необходимо монтировать два тепловых контура. При этом требуется помнить что, в одном контуре не может быть уложено более 100 п. м. Каждый из них должен быть подключен к отдельному отводу.

Пример плана укладки теплого пола.

В ходе выполнения расчета такой системы отопления требуется учесть основные тепловые потери. Как правило “мостики холода”, то есть места, где тепло покидает помещение, расположены рядом с окнами и дверьми. А значит, расстояние от трубопровода до стены не должно быть более 250 мм.

Один элемент контура может располагаться не дальше, чем 500 мм. Это определяется диаметром трубы. Для расчета количества труб требуется замерить их длину и увеличить на коэффициент. К полученным данным имеет смысл добавить 2 метра, необходимые для подведения контура к стояку.

Чтобы рассчитать количество рукавов, надо замерить их длину и результат умножить на индекс, позволяющий преобразить чертежные размеры в фактические. К полученному итогу добавляется 2 м, которые нужны для подведения к стояку.

На втором этапе можно подсчитать объем подложки. Для этого надо вычислить площадь обогреваемого помещения, т. е. перемножить длину на ширину.

В случае сложной конфигурации основания, можно получить неточные итоги. Для расчета надо будет разбить помещение на квадраты и после этого приниматься за вычисления.

Расчет всех нужных параметров для выполнения монтажа нельзя назвать сложным. Однако несведущему человеку лучше не испытывать судьбу и тщательно выполнять все требования руководства по эксплуатации, поставляемому к каждому набору.

Но если исходя из площади пола в комнате, вы захотите сменить шаг, чтобы достигнуть чуть лучшего температурного режима, то этого будет мало. Имеется настройка параметров, которые отвечают за оптимальный микроклимат.

Расчет теплопотерь

После определения этой характеристики можно будет узнать, какое количество тепла должен будет генерировать водяной пол, чтобы в комнате была нормальная температура. После этого подбирает требуемое оборудование – котел, насос и арматура.

Можно сказать и так – выяснить, какой объем тепла необходим, можно из компенсации теплопотерь здания.

Связь между этими характеристиками определяют по формуле расчета теплого водяного пола:

(1) Mп = 1,2 х Q, где:

Mп — требуемая мощность отопительной системы;
Q — совокупные утраты тепла.

Для подсчета потерь надо проделать следующие манипуляции – выполнить замеры и узнать габариты проемов, потолочных перекрытий и стен с внешней стороны строения. Пол не нужно включать в расчет, так как он будет обогреваться.

Для проведения вычислений необходимо определить индекс теплопроводности материалов, из которых произведены строительные конструкции. Для получения данных об этих коэффициентах потребуется использовать справочники.

Расчет должен быть выполнен для каждого компонента сооружения отдельно. Здесь подойдет следующее выражение:

(2) Q = 1/R*(tв-tн)*S х (1+∑b), в которой:

R – термосопротивление материала для конструкции;
S – ее площадь;
tв и tн — температура внутренняя и внешняя, при этом внешняя должна приниматься по самому малому уровню;
b — утраты тепла, которые связаны с расположением как здание в пространстве.

Характеристику термосопротивления можно вычислить самостоятельно. Для этого надо поделить толщину конструкции на коэффициент теплопроводности материала изготовления. Величина b сопряжена с тем, как именно располагает дом – 0,1 – север, северо-запад или северо-восток; 0,05 – запад, юго-восток; 0 – юг, юго-запад.

Образец расчета

Предположим, что стены собраны из пеноблоков, толщина которых составляет 200 мм. Совокупная площадь конструкции 60 кв. м. Температура на улице лежит на уровне – 25, в помещении + 20, здание сориентировано на юго-восток.

Зная коэффициент теплопроводности пенобетона – 0,3 Вт/(м*С), теперь можно рассчитать размер тепловых потерь через стеновую конструкцию R=0,2/0,3= 0,67 м2С/Вт.

Нельзя забывать и то, что существуют тепловые потери через внешнюю отделку здания, например, штукатурку. Если она составляет 20 мм, то соответственно Rшт. = 0,02/0,3 = 0,07 м2С/Вт. Для получения совокупных тепловых потерь одной стены требуется сложить R и Rш. В итоге получим 0,67+0,07 = 0,74 м2С/Вт. По этому алгоритму проводят расчет размера тепловых потерь через остальные домовые конструкции. Сумма полученных результатов покажет тепловые потери всего дома. С применением формулы (1) получают требуемую мощность теплого водяного пола.

При планировании ремонта можно выполнить ручной расчет, но необходимо подойти к снятию размеров со всей серьезностью.

Какие данные потребуются

Для совершения подсчетов теплого водного пола потребуется информация о материалах, из которых возведено здание и разумеется, параметры системы отопления, то есть данные о рабочих температурах и давлении. Кроме перечисленных параметров учитывают размер сечения рукава и конфигурацию сборки системы трубопровода.

Расчет на 10 м кв.

Для вычисления параметров на десять кв. м. потребуется разделить полученный итоговый результат на площадь всех помещений, обогреваемых с использованием теплого водного пола и перемножить на 10.

Проектирование водяных полов: особенности

При выполнении своими руками расчета, надо помнить о некоторых тонкостях. План теплого водного пола имеет смысл создавать для помещений с размером более 20 квадратных метров. Кроме этого, в многоквартирных сооружениях укладывать водные полны недопустимо. Это запрещено строительными нормами.

Так как в доме имеется несколько комнат с разной площадью, длина трубопровода в каждой комнате будет отличаться от другой. Поэтому требуется обеспечить равное давление теплоносителя по всей системе отопления. При этом учитывается, что давление, нагнетаемое насосом, всегда имеет постоянную величину. Это приводит к тому, что теплоноситель, подаваемый в более длинный участок системы отопления, будет быстрее остывать. В результате, финишное покрытие начнет неравномерно прогреваться.

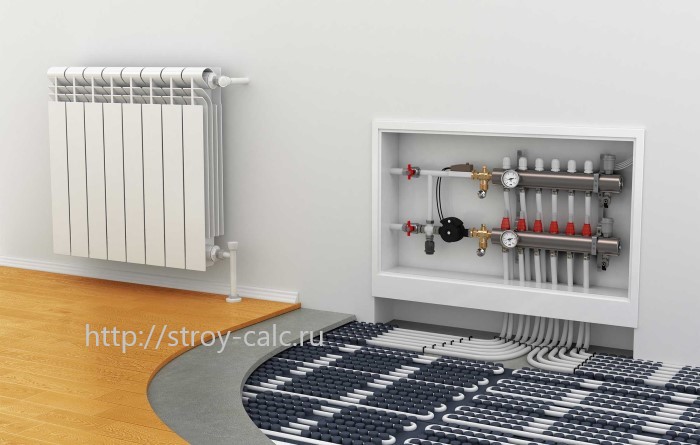

При проектировании теплого водяного пола требуется помнить и то, что из-за большого размера давления в длинный трубопровод теплоноситель может вообще не поступать, так как будет уходить в трубы меньшего размера. Поэтому на этапе планирования требуется установка распределительного устройства.

В ходе проектирования создают план разбивки основания на несколько зон, особенно для помещений с большими площадями. Разделение позволить спланировать размещение температурных швов. Размер одной зоны не должен превышать 40 кв. м. Этот шов необходим для компенсирования теплового расширения основания. Кстати, такая разбивка необходима для помещений, которые имеют Г- или П-образную форму, вне зависимости от их размеров. При формировании схемы монтажа указывают наличие температурных швов. Также отдельно прописывается и то, что во время монтажа трубопроводов при переходе через температурный шов укладывают в защитный гофрированный кожух.

Еще одна особенность, которую требуется указать – тип применяемой стяжки. Кроме этого, в ходе расчетов учитывается температура поверхности труб. Это поможет определиться с типам финишного покрытия. У каждого из них имеется свой температурный предел, например, паркет не может быть нагрет выше 25 градусов.

Кстати, некоторые специалисты рекомендуют при создании системы отопления для комнат с небольшой площадью применять теплый пол, работающий от электричества, поскольку его проще монтировать.

Калькулятор расчета водяного теплого пола

Информация по назначению калькулятора

О нлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

Т епловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

П равильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

С истема теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

П олученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Общие сведения по результатам расчетов

О бщий тепловой поток — Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
Т епловой поток по направлению вверх — Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
Т епловой поток по направлению вниз — Кол-во «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
С уммарный удельный тепловой поток — Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
С уммарный тепловой поток на погонный метр — Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
С редняя температура теплоносителя — Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
М аксимальная температура пола — Максимальная температура поверхности пола по оси нагревательного элемента.
М инимальная температура пола — Минимальная температура поверхности пола по оси между трубами ТП.
С редняя температура пола — Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
Д лина трубы — Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
Т епловая нагрузка на трубу — Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
Р асход теплоносителя — Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
С корость движения теплоносителя — Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
Л инейные потери давления — Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
О бщий объем теплоносителя — Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018

0 0 голоса

Рейтинг статьи
