Пробурить скважину на участке своими руками

Как пробурить скважину своими руками: необходимое для бурения оборудование и нюансы проведения разведки (125 фото)

Абсолютно любой загородный участок должен быть снабжен водой. На это есть множество причин, например, многие бытовые дела обязательно требуют воду, также почти на всех участках имеются парники и грядки, а растительность без воды долго не проживет.

Именно поэтому на участке точно должна быть скважина, на сегодняшний день широко востребованы разные методы бурения скважин.

Некоторые из них очень простые и не требуют использования спецтехники. В этой статье мы вам подробно расскажем как пробурить скважину для воды своими руками.

Скважина на воду своими руками

Как пробурить абиссинскую скважину своими руками, наверняка знает каждый, потому что это по сути обычный колодец. Но бывают и другие типы скважин, создание которых — это уже более сложный процесс.

В настоящее время применяются различные технологии для получения источника воды, источники подразделяются на следующие виды:

Создание колодца. Такой вариант используется в основном в тех случаях, когда по близости имеется родник. В таком случае у вас всегда будет 2-3 кубических метра чистой воды.

Фильтровая скважина. Для бурения скважины понадобится труба диаметром 100 миллиметров с фильтрующей сеточкой. Шнеком пробуривается скважина, а далее в нее вставляется труба.

Обычно глубина погружения составляется от 10 до 50 метров. При грамотной эксплуатации скважина может прослужить 10 лет.

Безфильтровая скважина. Чтобы получить чистую воду нужно пробурить скважину через слой известняка, как правило, его глубина залегания от 50 до 100 метров.

Но цифры могут заметно различаться, поскольку грунт во всех местах лежит по-разному. Если установка обсадной трубы и бурение было произведено грамотно, то скважина будет служить 50 лет и более.

Какие инструменты нам потребуются?

На самом деле многие люди задаются вопросом «можно ли пробурить скважину своими руками?», но потом все равно нанимают бригаду рабочих.

Посмотрите еще здесь!

Но мы вам ответим, что существует много вариантов создания скважины своими руками, вам только понадобятся некоторые инструменты и пара помощников.

Для проведения работ нам потребуются следующие инструменты:

• Бурильная вышка.
• Бур.
• Обсадные трубы.
• Лебедка.

Начинаем бурение

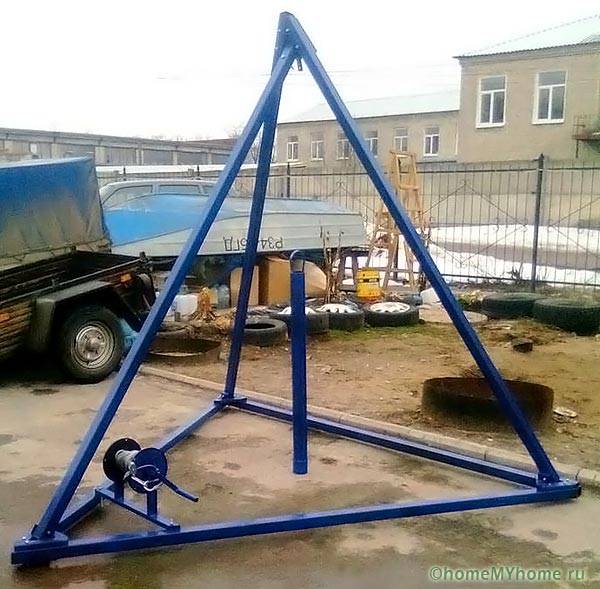

Для начала установите вышку, она должна быть в 2-3 раза выше штанги. Это прежде всего нужно для удобства извлечения штанги.

Теперь следуйте нашим указаниями по бурению:

С помощью штыковой лопаты выкопайте небольшую яму, это требуется для направления бура.

Посмотрите еще здесь!

На начальной стадии бурения довольно легко бурить, вполне можно даже это сделать одному. Но в дальнейшем при погружении обсадной трубы вам обязательно понадобится помощь.

Когда пробурите на половину метра или метр, необходимо вытащить бур для извлечения грунта. Для этого поверните на пол-оборота бур против часовой стрелки, а затем потяните его на себя.

Добываем воду на даче. Что стоит знать, прежде чем бурить скважину

Итак, у вас есть дачный участок, и вы хотите найти там воду! Мы расскажем, где искать водный пласт, в какое время года это стоит делать, насколько глубоко надо бурить скважину, а также детально распишем, какие приспособления и устройства понадобятся, чтобы все получилось.

Про документы

Если вода на участке нужна только для полива и технических нужд, подходящий водный слой можно найти неглубоко, поэтому разрешение на скважину не потребуется.

Для питья и других потребностей, конечно же, подходит только чистая и качественная вода, в этом случае нужна артезианская скважина. Для ее бурения придется получить разрешение местного муниципалитета, а если до конца следовать букве закона, то и подготовить проект, а также уплатить налог за недропользование.

Про глубину

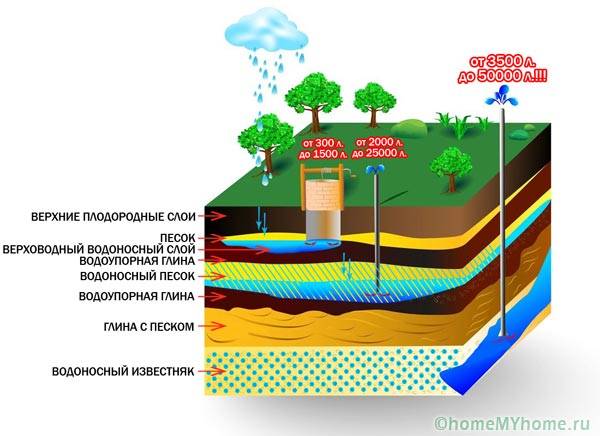

Для бытового применения воды чаще всего рассматривают четыре подземных уровня.

1. На глубине 3-4 метра. Пополняется этот слой тающим снегом и дождями, соответственно, для питья не годится. Для полива и технических нужд ее вполне можно использовать, но остается риск, что в жаркое лето она с этой глубины уйдет.
2. До 10 метров под землей может находиться водоносный слой, который «питается» из верхних уровней. Ниже влага не уходит, так как ей препятствует пласт глины, например. Риск, что грунтовые воды иссякнут в засуху, невелик, их качество тоже значительно лучше. С хорошими фильтрами даже можно будет пить.
3. На глубине от 10 до 40 метров между водонепроницаемыми слоями земля хранит межпластовые безнапорные запасы влаги. Если экология в порядке и бурение сделано правильно, чистота и другие ее свойства тут могут быть очень высокими. Чаще всего на дачных и приусадебных участках используют именно такую воду.
4. От 40 метров и глубже – это артезианские скважины, пробурить их могут только опытные специалисты с хорошей техникой, и, как мы уже говорили, есть определенные ограничения со стороны законодательства.

Про безопасность

Нельзя бурить скважину, если ближе, чем в 300 метрах от нее находятся:

• крупные автомагистрали,
• промышленное производство,
• свалки и мусорные полигоны,
• скотомогильники,
• кладбища и т.д.

Повлиять на грунтовые воды могут и агропромышленные комплексы, где используют агрессивные химические удобрения или средства борьбы с вредителями. С дождевой водой эти вещества попадают в грунтовые водоносные слои и отравляют их.

По тому же принципу стоит выбирать для скважины место, максимально удаленное от компостной и выгребной ям. Не только ваших, но и соседских. Существующие нормативы запрещают добывать воду вблизи или непосредственно под линией электропередачи, за нарушение могут оштрафовать.

Про выбор места

Даже если у одного или нескольких ваших соседей с водой на участках полный порядок или, наоборот, большая проблема, это не значит, что и на вашей земле будет то же самое. В некотором смысле, поиск воды – это лотерея, и везение с интуицией играют в этом процессе не последнюю роль.

Так где же бурить землю? Это должно быть удобное для забора воды пространство, соответственно, к скважине со всех сторон нужно обеспечить свободный подход. Не стоит располагать ее слишком близко к постройкам, деревьям или кустарнику. В то же время для работы насоса и поливочного оборудования потребуется электричество, и его источник должен быть в прямом доступе.

Убедитесь, что там, где вы собираетесь бурить, нет никаких подземных коммуникаций, а если вы захотите построить свою систему водопровода, сможете спокойно выкопать траншею.

И еще немаловажный момент: даже самая удобная точка с богатейшим запасом чуть ли не минеральной воды под ней окажется совершенно бесполезной, если к ней не сможет подъехать буровая машина.

Про поиск

Чаще всего ищут водяной слой по нескольким косвенным внешним признакам.

Учитывают также геологические особенности участка, качество грунта и его рельеф.

1. Над таким пластом растения даже в засуху остаются зелеными и «напоенными» — их очевидно больше, и они качественно лучше.
2. Если речь идет о больших участках, судить о наличии воды можно по составу флоры. Там, где корням проще дотянуться до влаги, охотно растут полынь, рогоза и осока. Любят влажную почву ива, ольха, береза.
3. Слои земли, в том числе, и водоносный, расположены практически параллельно. Соответственно, ближе к поверхности вода будет подступать в местах впадин рельефа. Если на вашем участке есть такое «проседание», вполне вероятно, что именно в этом месте проще добиться положительного результата.
4. Если крупный водоем не дальше 500 метров, скорее всего грунтовые воды будут под всем вашим участком. Выбирайте место для скважины ближе к реке или озеру, там запас точно не иссякнет.
5. Есть популярные народные способы поиска грунтовых вод. Раньше, чтобы определить наличие водоносного пласта, в сухую погоду глиняные горшки ставили на землю донышком вверх на сутки. А потом переворачивали и смотрели – если внутри появлялся конденсат, вода близко. Сейчас с той же целью используют тканевые мешочки с силикагелем, способным поглощать влагу. Его взвешивают в сухом состоянии, а потом прикапывают на месте потенциальной скважины. Чем тяжелее откопанный мешочек с силикагелем, тем выше вероятность найти здесь воду.
6. Самым точным способом остается исследование имеющихся данных о гидрологическом состоянии участка и разведочное бурение. С помощью машины делать это дорого – в случае, если вода найдена не будет, оплатить работу придется по полному тарифу. Если вы хотите гарантий и при этом рассчитываете сэкономить, можно провести разведочное бурение собственноручно. И, обнаружив воду, вызвать специалистов. При точных данных глубины водоносного слоя бурение обойдется дешевле.

Про время года

По понятным причинам начинать добычу воды ранней весной не рекомендуют: паводковые стоки могут ввести в заблуждение, и с приходом лета оборудованный вами источник иссякнет.

Для средней полосы нежелательное время работ – март-май, в зависимости от погоды. Севернее эти сроки сдвигаются примерно на месяц.

Летом, вплоть до сентября, искать грунтовую воду проще всего, потому что верхних водоносных слоев практически не остается. Да и техника в такое время доберется до любого сада-огорода без проблем. Осенью, если дождливо, могут быть те же риски, что и весной.

А вот зима, несмотря на стереотипы, – идеальное время для бурения скважин: вероятность попадания в нужный слой велика, промерзший грунт профессиональному буру – как масло, да и рельеф участка с грядками не пострадают. Кроме того, цены в низкий сезон намного приятнее.

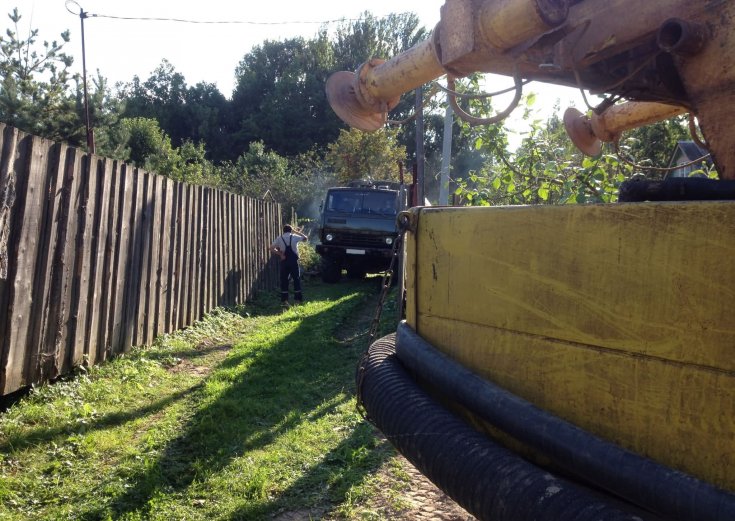

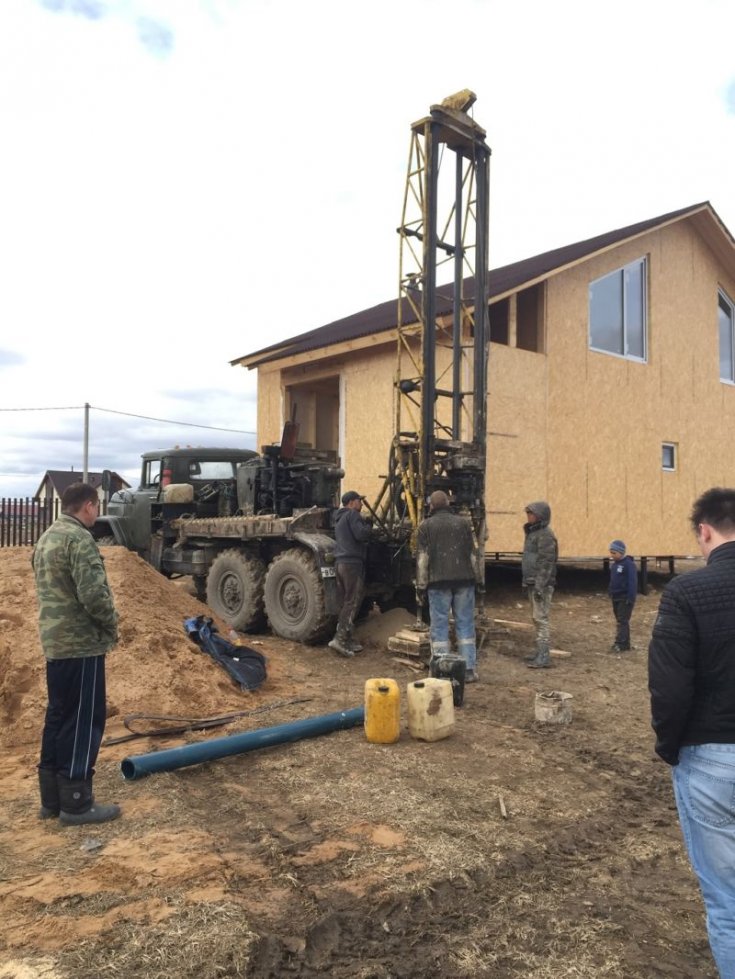

Про бригаду

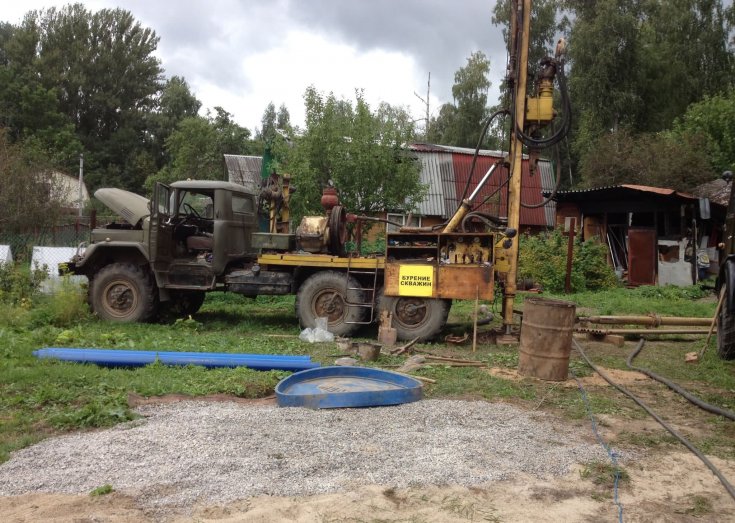

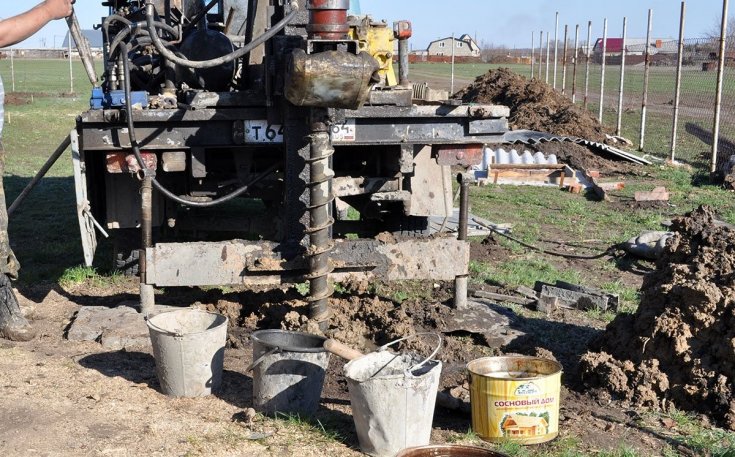

Конечно, стоит услуга профессионального бурения недешево, а потому высок соблазн сделать это самостоятельно. Но, как показывает практика, затея с ручным бурением практически невыполнима, особенно там, где почва каменистая. Лучше все-таки доверить эту работу специальной бригаде. Мастера по опыту легче определяют наличие воды, да и толковый совет по месту расположения скважины могут дать.

Бригаду стоит выбирать по наличию разрешения на ведение такой деятельности, качеству техники, на которой работают, и по отзывам клиентов.

Про материалы

В ствол пробуренной скважины помещают трубы, диаметр которых зависит от того, как много воды вы планируете поднимать на поверхность. В любом случае внутрь должен вмещаться насос, который и будет ее качать. Большинство бригад имеют пристрастия и насчет технологии, и материалов, которые используют. Тут важно, чтобы их интересы не оказались в ущерб вашим. Оптимальным вариантом и по безопасности, и по долговечности много лет считались трубы из стальной нержавейки, сейчас достойную конкуренцию им составили пластиковые трубы. Они и по цене гораздо привлекательнее. Но есть риск, что мороза такой трубопровод не выдержит, поэтому лучше все-таки старый добрый металл.

В нижней части скважины должна быть обязательно смонтирована фильтровальная колонна – перфорированный, либо обтянутый сеткой участок, который будет защищать от механических примесей в воде.

В верхней части устанавливают либо адаптер (ниже уровня промерзания земли), либо утепленный кессон – устройство, позволяющее пользоваться скважиной круглый год.

Скважина своими руками без оборудования: принцип устройства

Время чтения: 7 минут Нет времени?

Отправим материал вам на e-mail

Бюджетным вариантом изготовления автономного источника водообеспечения является скважина своими руками без оборудования по нескольким существующим технологиям. Имеются ввиду способы, позволяющие обойтись без аренды бурового станка. Однако некоторое оборудование и инструменты домашнему мастеру все же потребуются.

Изготовление скважины без оборудования своими руками

Видео: скважина на воду без помощи буровой установки

Предназначение, нюансы устройства

В сравнении с колодцем скважина имеет меньшие габариты, позволяя сохранить рабочее пространства участка. Устье источника герметизируется гораздо проще, внутрь не попадают осадки и грязь. Не нужно вынимать большое количество грунта, вывозить его со стройплощадки.

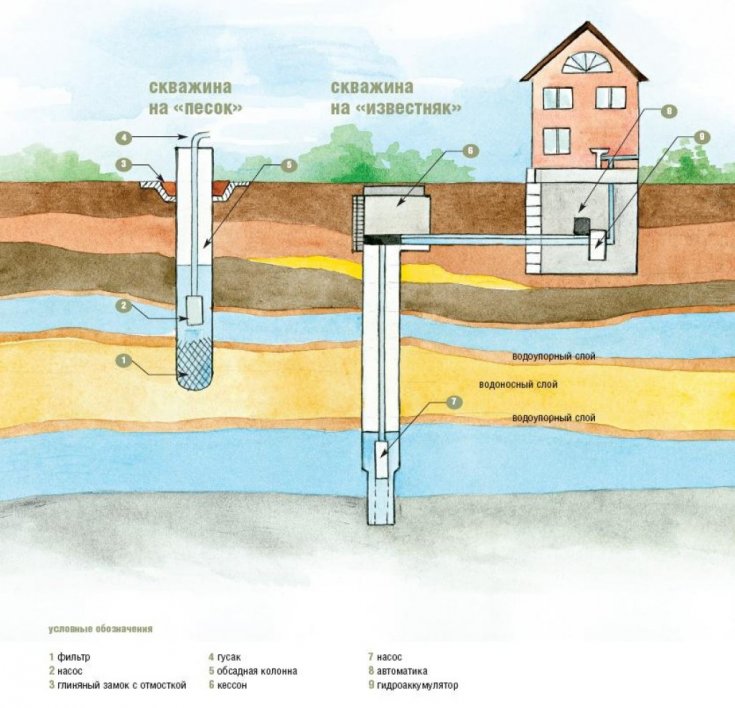

Сравнение колодца и скважины

Сооружается скважина своими руками без оборудования несколькими способами:

• путем размывания почвы водой;
• извлечения породы шнеком ручного бура;

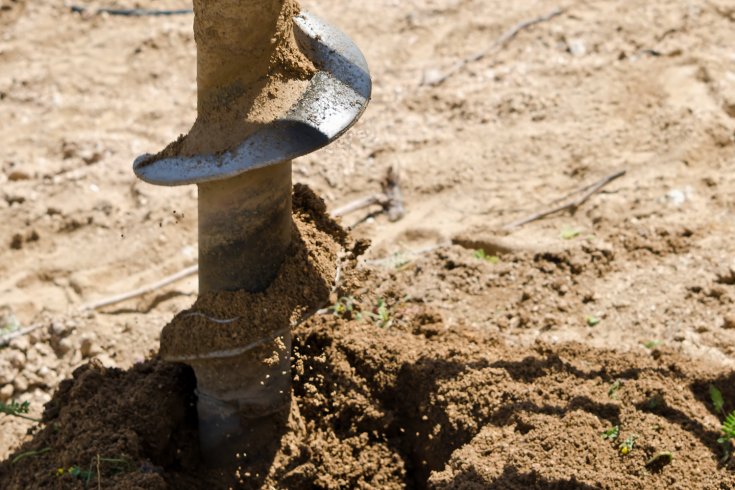

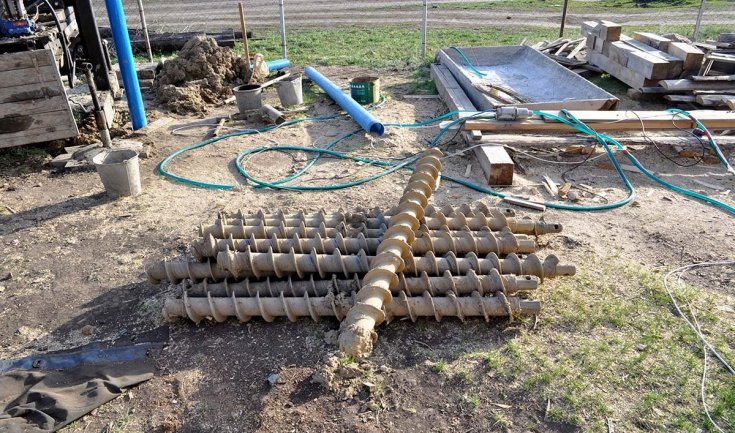

Извлеченный из скважины шнек

• или желонкой самодельного приспособления.

Бурение скважины желонкой

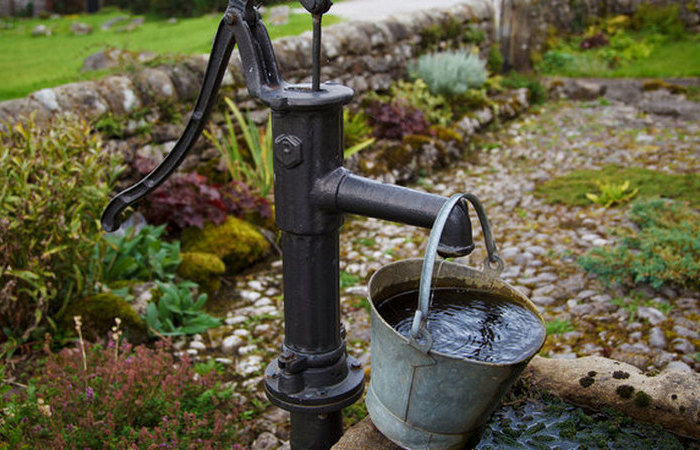

Самым экономичным методом является абиссинский колодец, из которого грунт не извлекается вовсе. Почва уплотняется при забивании наращиваемых труб, колонна становится эксплуатационной, по ней вода поступает в напорную линию.

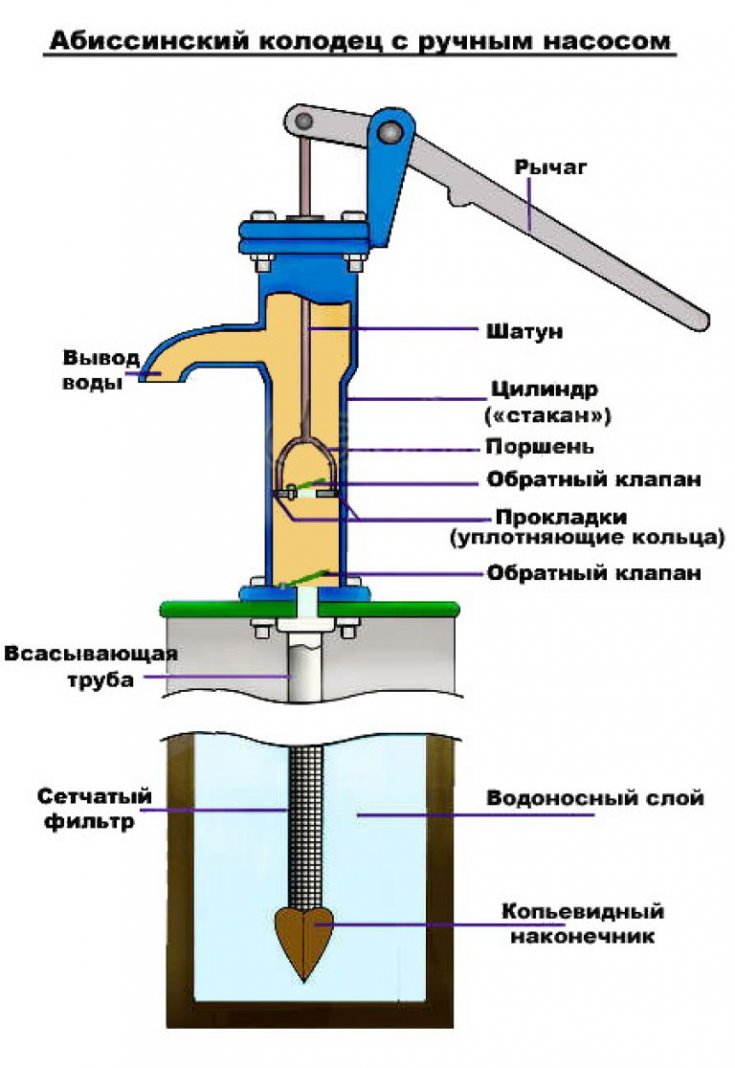

Принцип устройства абиссинского колодца

Способы изготовления, материалы, инструменты

Чтобы сделать скважину своими руками без оборудования по указанным технологиям, потребуются различные инструменты, материалы. Ниже будет рассмотрен бюджет, плюсы, минусы конструкций источников водозабора.

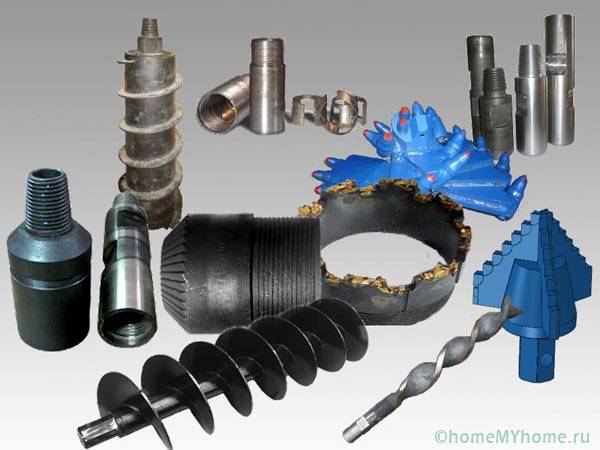

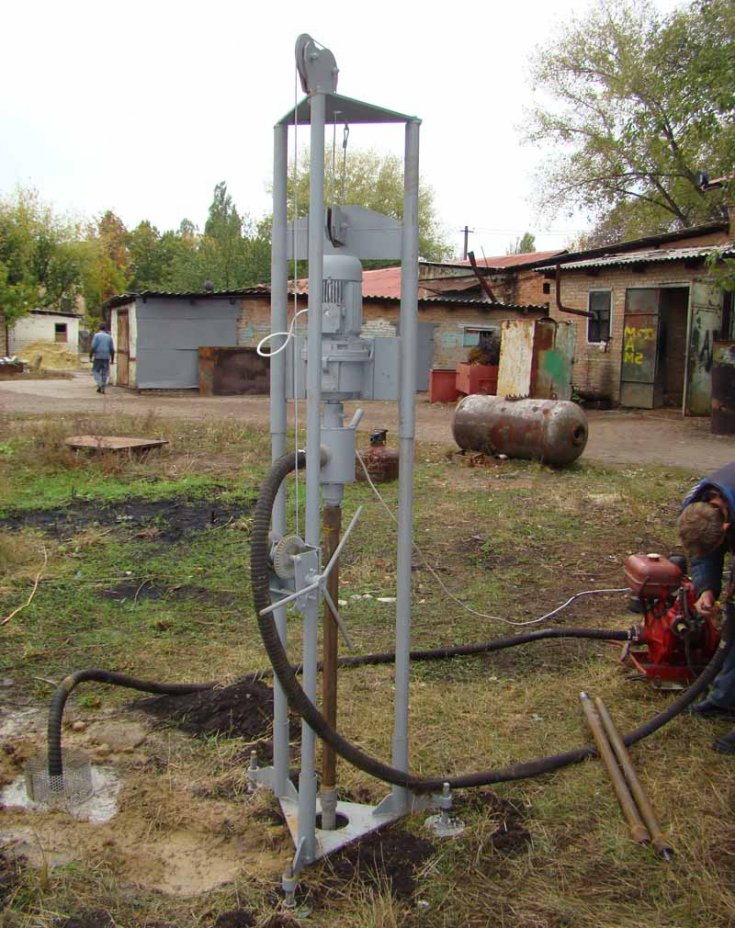

Различные виды устройств для бурения

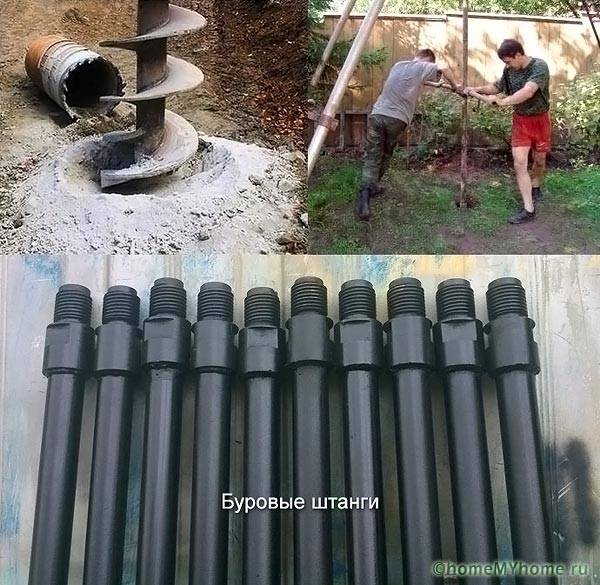

Ручной шнековый бур

При выборе классического бурения потребуется приобрести ручной инструмент со шнеком или съемными ножами. Технология состоит из операций:

• бурение – высота ручного бура не позволяет достичь, даже горизонты верховодки, поэтому после заглубления на 1 – 1,5 м штанга наращивается следующей секцией;

Устройство шнекового бура

• обсадная колонна – обычно изготавливается из полиэтиленовых труб, в нижней части перфорируется щелями или круглыми отверстиями, либо на забой присоединяется заводской, самодельный фильтр;

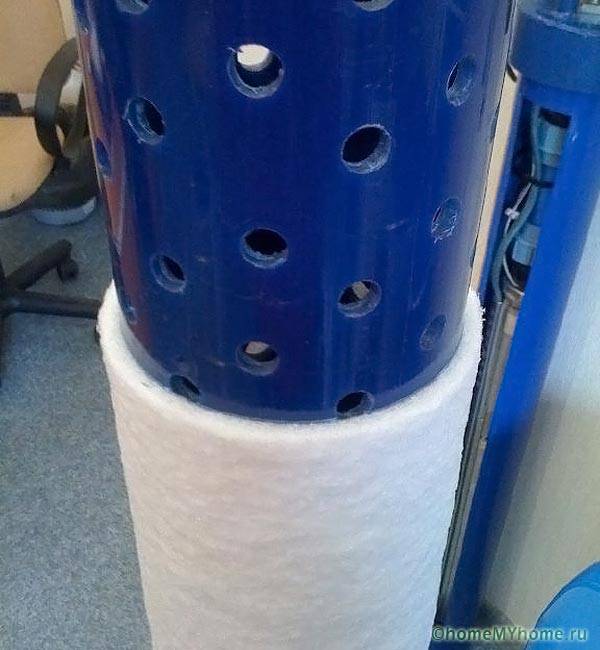

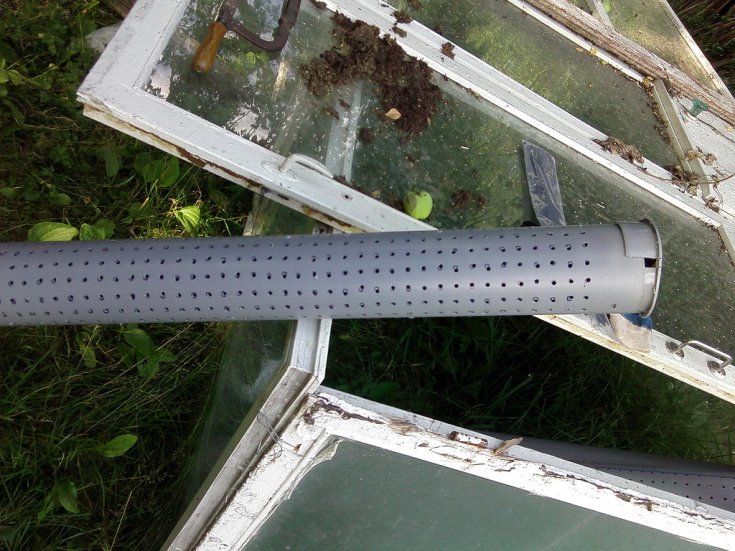

Обсадная труба с перфорацией

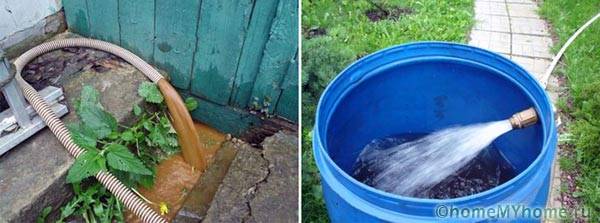

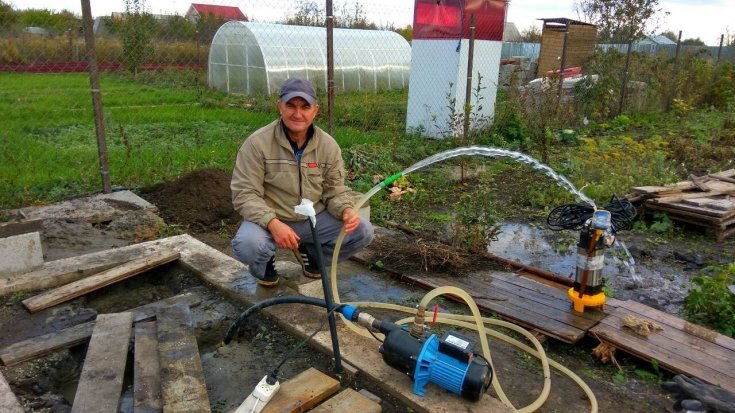

• промывка – обычно откачивается 2 – 3 ведра очень грязной воды, затем идет 1 – 2 куба жидкости с песком, после чего, качество нормализуется;

Промывка скважины во время бурения

• низкий бюджет строительства – покупка бура + изготовление штанг с замками для наращивания;
• скорость проходки – шнек представляет собой винт Архимеда, по которому грунт самостоятельно перемещается вверх.

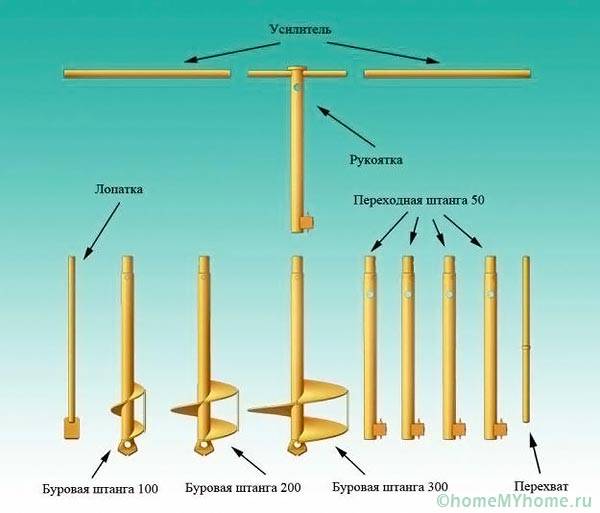

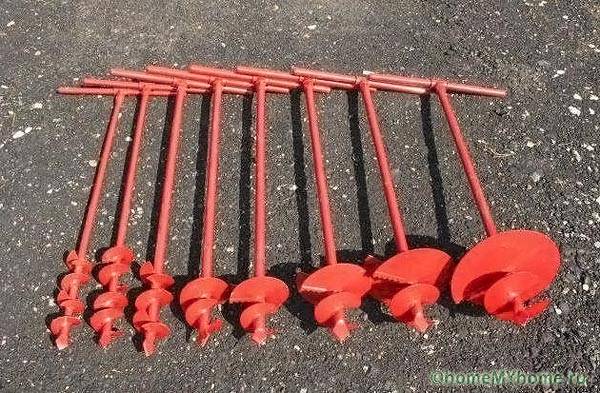

Разновидности ручных буров для изготовления скважины

При выборе бура со сменными лопастями резко повышаются трудозатраты. После нескольких оборотов инструмент нужно поднимать, чтобы стряхнуть породу. В любом случае домашний мастер может обойтись без помощников. Недостатками технологии являются:

• сложное позиционирование по вертикали;
• многочисленные спуски/подъемы.

Диаметр оснастки ручных буров ограничен 40 см, при желании можно найти 50 см шнеки, которые выпускают 3 – 4 производителя РФ. Это резко ограничивает диаметр обсадной колонны, позволяя опускать в нее маломощные погружные насосы.

Полезный совет! Как только бур доходит до водоносного горизонта, грунт перестает задерживаться на шнеке, лопастях. Дальнейшая проходка осуществляется промывкой, для чего на забой подается вода под давлением.

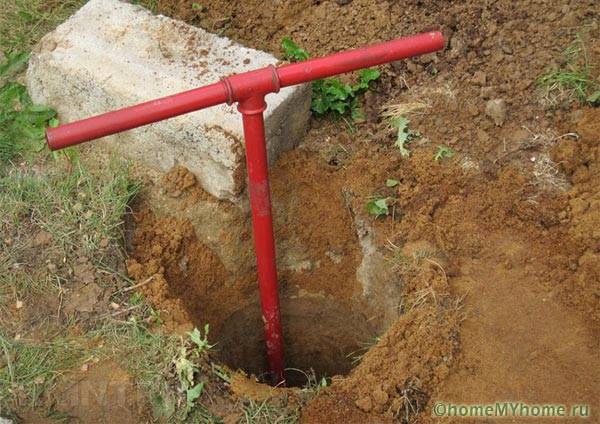

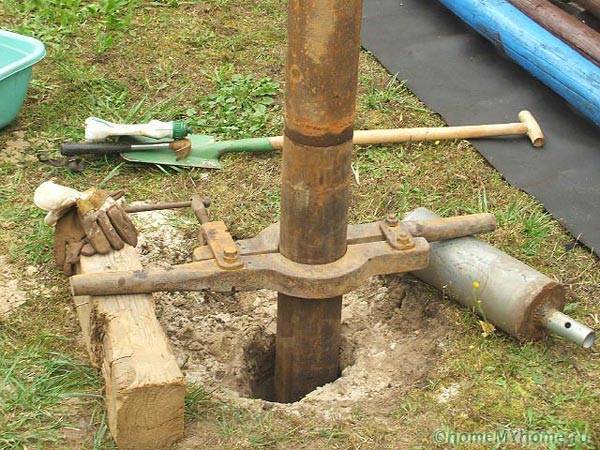

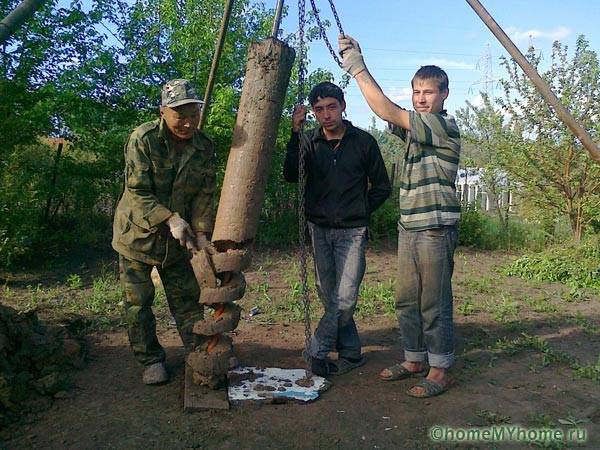

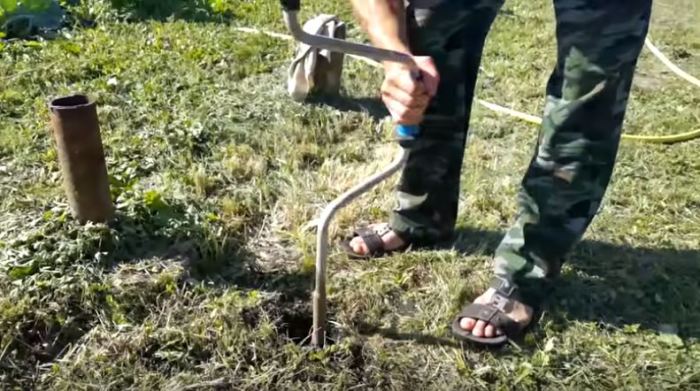

Бурение скважины ручным шнековым буром

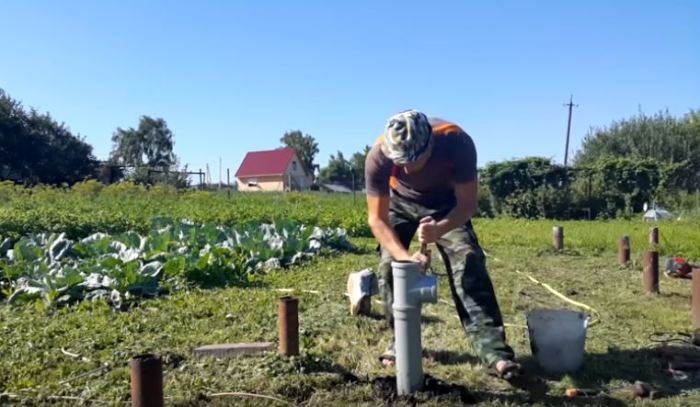

Абиссинская скважина-игла

Существует методика строительства источника водозабора без выемки грунта. Отверстие в земле изготавливается за счет уплотнения прилежащих пород при забивании трубы небольшого диаметра. То есть, рабочий инструмент после достижения водоносного горизонта просто становится обсадной колонной.

Скважина-игла своими руками без оборудования

Поэтому все необходимое оборудование монтируется на трубу перед забивкой:

• конус – чуть большего диаметра, чем труба, чтобы уплотненная почва не повредила оборудование, установленное над ним, изготавливается из стального прутка на токарном станке или кузнечном оборудовании;
• фильтр – труба перфорируется круглыми отверстиями, обматывается сверху проволокой или V-образной сеткой;
• обратный клапан – монтируется внутри трубы над фильтром, обычно это диафрагма с тяжелым шариком от подшипника;
• труба – 1 – 1,5 м, наращивается по мере погружения колонны резьбовыми или сварочными соединениями.

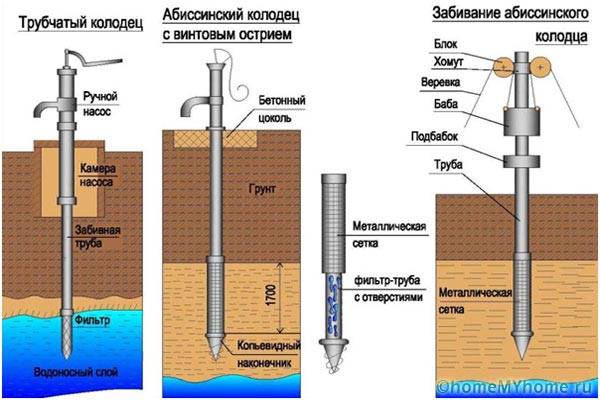

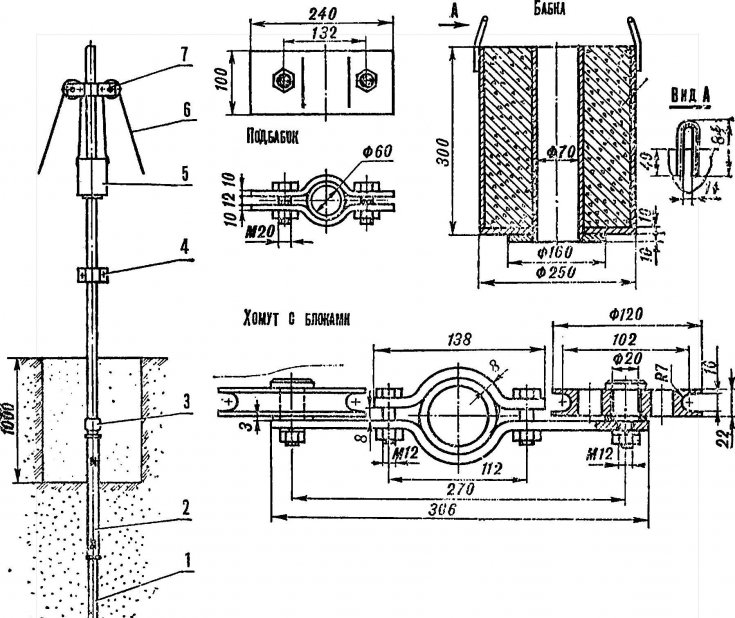

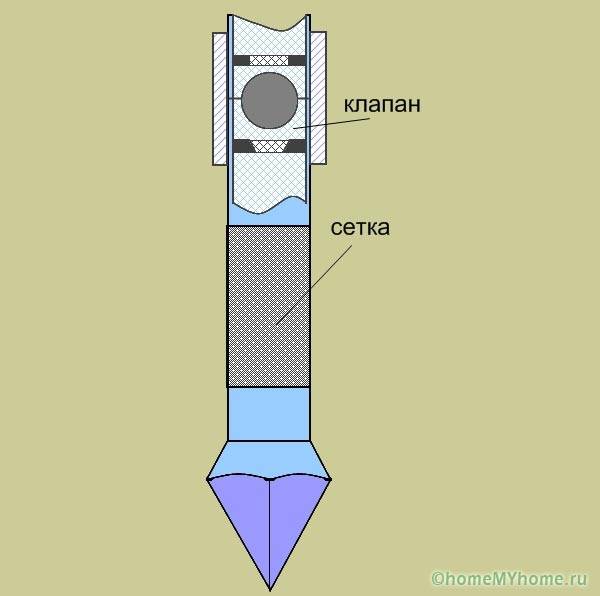

Конструкция абиссинской скважины-иглы

Изготавливается скважина игла своими руками без оборудования, но необходим специальный инструмент – бабка. Для абиссинского колодца не нужна тренога, буровой шнек, промывочный насос. Однако ударное заглубление кувалдой расплющивает верхнюю часть трубы, поэтому применяется другая схема:

• инструмент устанавливается вертикально на устье;
• в 50 – 70 см от земли на тело трубы крепится хомутами площадка-подбабок;

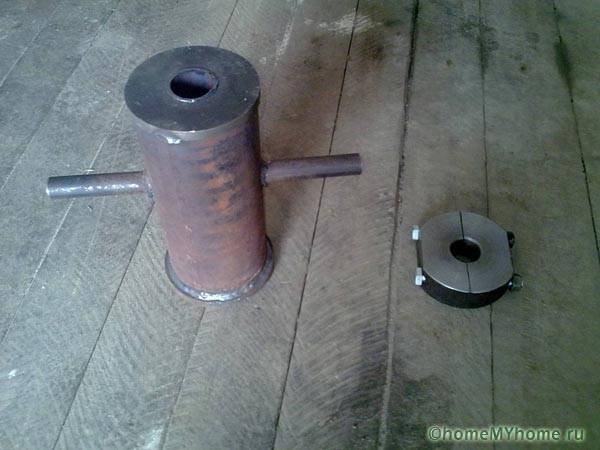

• на трубу надевается бабка (бетонная или стальная заготовка с внутренним отверстием по размеру трубы).

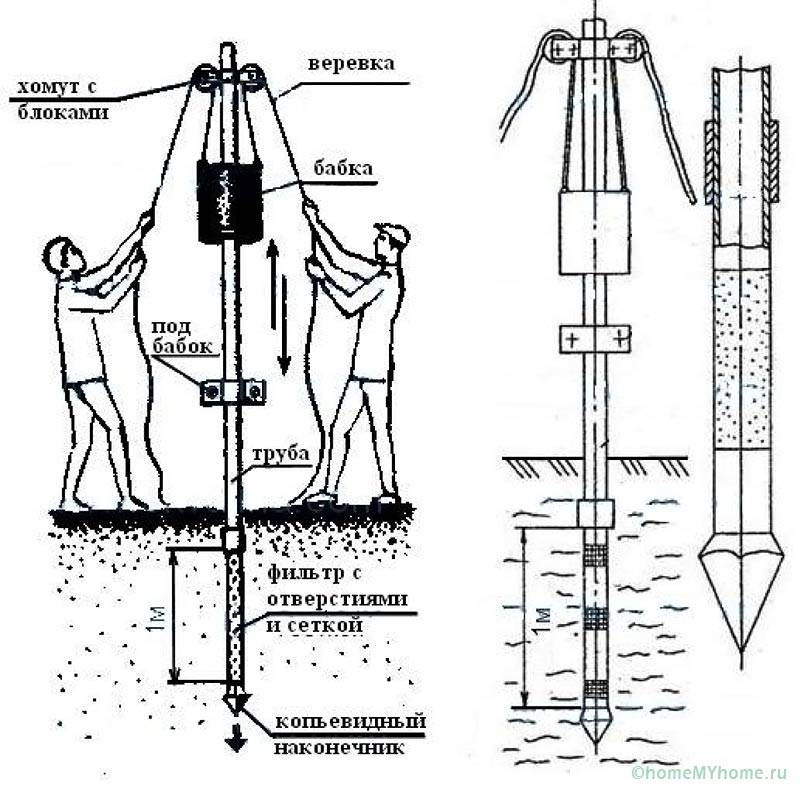

Ударный инструмент для абиссинской скважины

• на самый верх трубы крепится хомутами талевый блок;
• веревки/троса крепятся к бабке, перекидываются через шкивы блока на разные стороны.

После чего, один два рабочих одновременно поднимают бабку вверх к талевому блоку, отпускают троса. Бабка ударяет по площадке, труба забивается в грунт, операция повторяется до тех пор, пока площадка не окажется у грунта. Затем труба наращивается, подбабок и талевый блок поднимаются выше.

Несмотря на низкий бюджет строительства (5 – 7 тысяч рублей), технология имеет некоторые минусы:

• сложности в поиске бабки, опорной площадки или изготовлении этих приспособлений своими руками;
• полимерные трубы не могут применяться при ударном бурении, стальная труба обладает меньшим ресурсом.

Полезный совет! При необходимости можно закрепить подбабок хомутами на трубе, вытащить колонну домкратами, чтобы прочистить или заменить фильтр, обратный клапан.

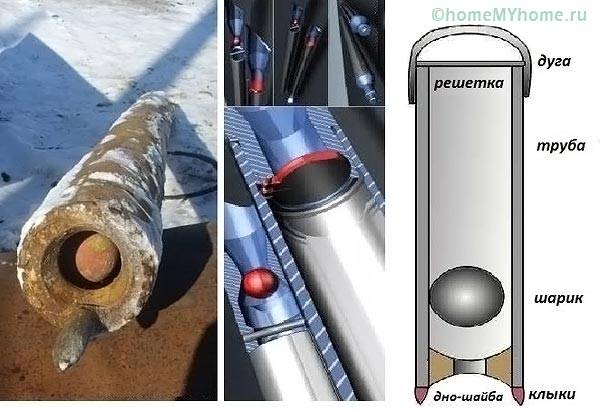

Желонковое бурение

Кроме перечисленных методов может изготавливаться скважина своими руками без оборудования методом желонки, который так же называется ударно-канатным бурением.

Ударно-канатный способ бурения

Для этого используется последовательность операций:

• тренога – высотой 1,5 – 2 м монтируется на устье, в верхней части закрепляется талевый блок;
• бурение – желонка приподнимается тросом до талевого блока, освобождается, падает на грунт, заполняется породой, после извлечения земли операция повторяется.

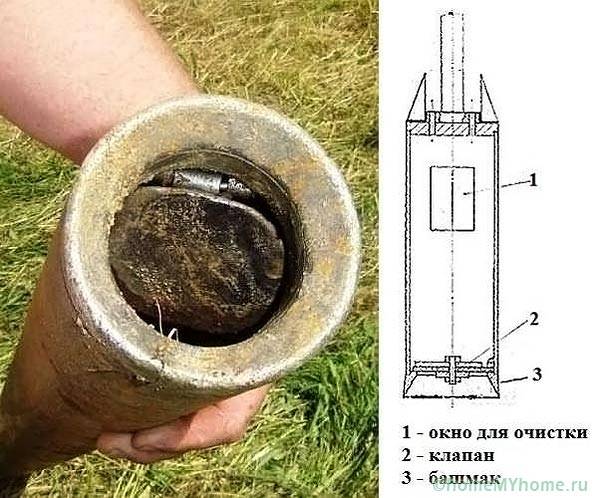

Скважина своими руками без оборудования методом желонки

Желонка изготавливается из трубы, нижний край которой заострен (фаска) или имеет зубья для разрушения пласта. Внутри на шарнире установлена круглая заглушка в размер внутреннего диаметра трубы. При ударе о землю заглушка открывается на шарнире, при извлечении закрывается под весом набравшейся внутрь почвы.

На плотных грунтах после удара труба дополнительно вращается приваренными либо пропущенными в отверстия рычагами. Это позволяет повысить производительность, снизить трудозатраты.

Полезный совет! Основным преимуществом является возможность извлечения породы при достижении водоносного горизонта. Скважина получается глубже, что обеспечивает больший дебит, чем при ручном бурении.

Недостаток методики – необходимость покупки толстостенной трубы длиной 1 – 1,5 м. Поскольку от тяжести инструмента зависит эффективность бурения.

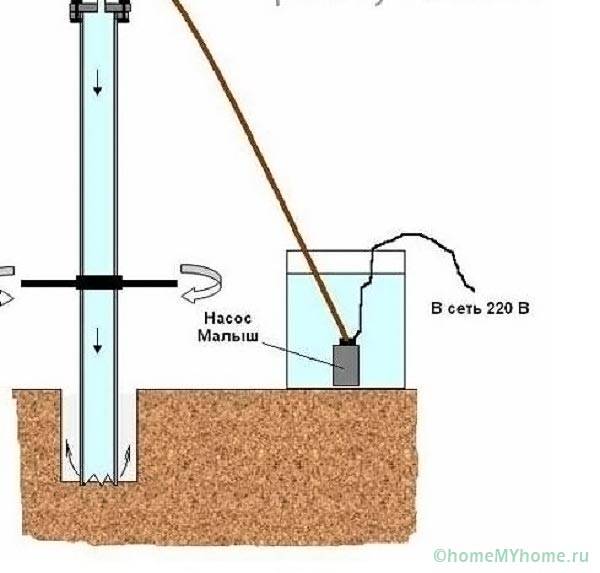

Гидробурение

Грунт можно, не только уплотнить «иглой» при вбивании колонны, удалять из скважины желонкой, шнеком бура, но и разрушать напорной струей. Однако в технологии гидробурения так же используется желонка для формирования круглого отверстия. Поэтому методика состоит из этапов:

• изготовление приямка – глубина 40 – 60 см, размеры 0,5 х 0,5 м;
• подготовка резервуара – еврокуб, поливная емкость или котлован в земле возле устья скважины;
• установка насосного оборудования – размещается между резервуаром и скважиной.

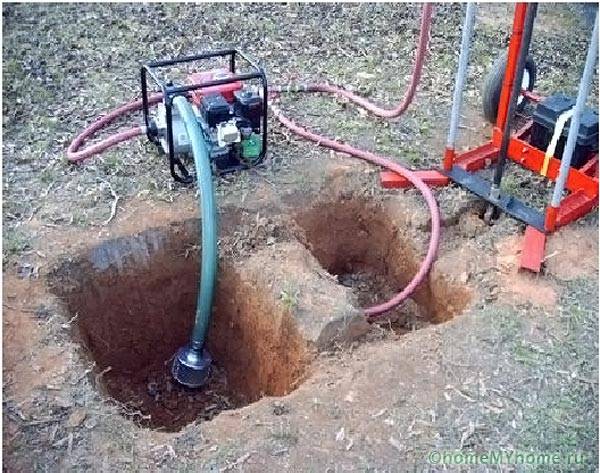

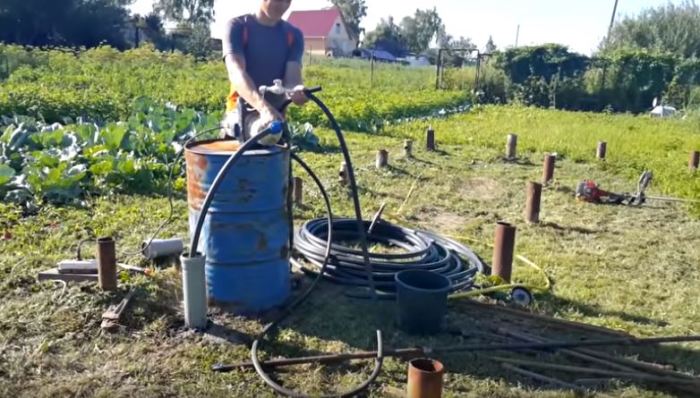

Гидробурение скважины своими руками без оборудования

Затем в приямок устанавливается желонка, внутрь нее подается вода из резервуара под давлением. Жидкость размывает породу, буровой раствор отводится грязевым насосом в емкость или стекает в котлован по выкопанной траншее для отстаивания, повторного забора, повторения цикла.

Котлован для слива бурового раствора

Желонка необходима при прохождении твердых пород, с которыми вода не может справиться самостоятельно. После отключения насоса на глинах желонку вращают рычагами, на крупнообломочных, гравелистых грунтах сбрасывают в скважину при помощи талевой системы.

Выводы

Таким образом, владелец загородного участка может выбрать оптимальный вариант для изготовления источника водозабора без дорогостоящего оборудования. Максимальный дебит будет у скважин, созданных методом желонки, ручного бурения, разрушения породы гидравлическим способом. Абиссинский колодец проще в строительстве, однако дебит будет меньше.

Видео: скважина на воду своими руками

Экономьте время: отборные статьи каждую неделю по почте

Как пробурить на дачном участке скважину своими силами

Получайте на почту один раз в сутки одну самую читаемую статью. Присоединяйтесь к нам в Facebook и ВКонтакте.

Что понадобится : ледоруб для бурения лунок зимней рыбалки, пластиковая труба 1.5 метра длиной и 100 мм в диаметре, тройной разводник, гибкий шланг, фильтр очистки воды от песка, металлические сборные трубы диаметром 3/4 дюйма (количество зависит от глубины залегания вод).

Вооружаемся приготовленным ледорубом и с его помощью бурим скважину глубиной 1 метр, после чего чистим инструмент от земли. После этого берем пластиковую трубу и вставляем ее в отверстие. Трубу нужно будет забить в землю. Для этого обязательно используем деревянную прокладку. Конечная длина должна быть такой, чтобы было удобно работать буром. На трубу устанавливается тройник. Вода будет удаляться через боковой выход. Обязательно засыпьте землю в щель между трубу и скважиной, а также утрамбуйте ее.

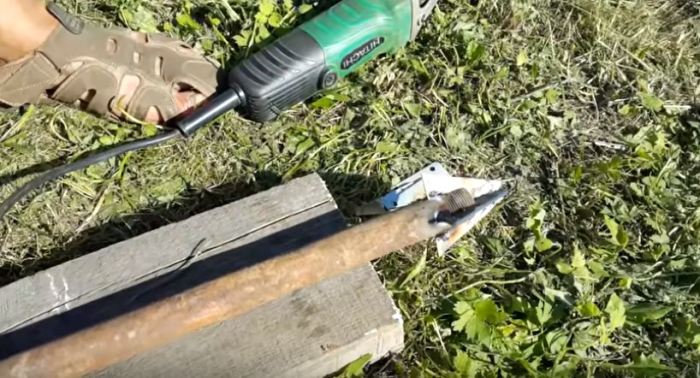

Теперь нужно взять одну металлическую трубу и наварить на нее острый наконечник. Потеки сварки обязательно нужно удалить. Сделать это поможет болгарка. Созданный инструмент вставляется в обсадную трубу, после чего для увеличения длины прикручивается еще одна трубка. К ней прикручивается тройник и шланг.

Примечание : рекомендуется подставить под слив воды подходящую емкость, например, ведро. Это нужно для того, чтобы вода не заливала рабочее место и не осложняя бурение.

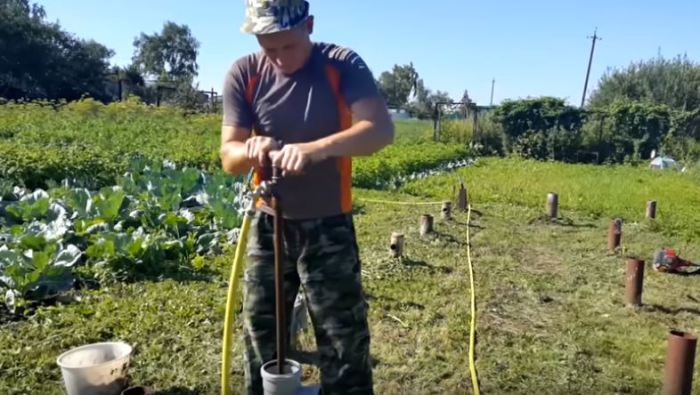

Работать лучше всего с помощником. Это значительно упростит и ускорит процесс. Перед началом бурения открываем кран для воды. Ручка во время бурения должна постоянно поворачиваться влево и вправо. По мере углубления скважины прикручиваются дополнительные трубки. Сначала с водой будет выходить земля, а потом глина. Бурение продолжается до тех пор, пока с водой не начнет выходить песок.

Когда бур дойдет до песка, продвижение в глубь значительно упростится. Водоносный слой достигнут. Теперь остается прикрутить к пластиковому шлангу фильтр и продолжить бурение до тех пор, пока не пойдет чистая вода. После этого можно извлекать бурт и опускать шланг с фильтром.

Видео
