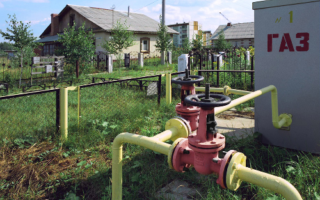

Правила прокладки внутренних газопроводов частных домов

Прокладка газопроводов внутри помещения жилых домов

Не допускается размещение газовых приборов:

— в коридорах общего пользования;

— в санитарных узлах;

— в общежитиях всех типов;

— в помещениях зданий любого назначения, не имеющих окна с форточкой;

— в подвальных этажах, а при газоснабжении СУГ – в подвальных и цокольных этажах зданий.

В подвалах индивидуальных жилых домов, принадлежащих гражданам на правах личной собственности, допускается установка отопительного газового оборудования, при условии, что эти подвалы имеют окно с форточкой, отвечают требованиям предъявляемых к таким помещениям и газоснабжение их осуществляется природным газом.

Газопроводы, прокладываемые внутри зданий следует предусматривать из стальных труб. Соединение труб следует предусматривать на сварке. Разъемные (резьбовые и

фланцевые) соединения допускается предусматривать только в местах установки запорной арматуры газовых приборов.

Установку разъемных соединений газопроводов следует предусматривать в местах доступных для осмотра и ремонта.

Прокладку газопроводов внутри зданий следует предусматривать открытой. В местах проходов газопроводов через перекрытия на газопроводах следует предусматривать установку футляра, концы которых должны выступать над и под перекрытием не меньше 3 см.

Пространство между газопроводами и футлярами необходимо заделывать просмоленной паклей, резиновыми втулками или другим эластичным материалом.

Не допускается предусматривать прокладку газопроводов в помещениях, где газопровод может быть подвержен коррозии
(санузел).

Прокладку газопроводов в местах прохода людей следует предусматривать на высоте не менее 2,2 м от пола до низа газопровода. Прокладку газопроводов в жилых зданиях следует предусматривать по нежилым помещениям.

Крепление газопроводов к стенам, перекрытиям внутри зданий следует предусматривать при помощи кронштейнов, хомутов, крючьев или подвесок.

Установку отключающих устройств на газопроводах, прокладываемых в жилых зданиях, следует предусматривать:

— для отключения стояков, обслуживающих (более пяти этажей;

— перед счетчиками (если для отключения счетчика нельзя использовать отключающее устройство на вводе);

— перед бытовыми плитами, отопительными газовыми приборами, печами и газовым оборудованием;

— на ответвлениях к отопительным печам или приборам.

Газоснабжение жилых зданий

Установку газовых плит в жилых зданиях следует предусматривать в помещении кухонь высотой не менее 2,2 м, имеющих окно с форточкой, вытяжной вентиляционный канал и естественное освещение;

При этом внутренний объем помещений кухонь должен быть м³, не менее:

— для газовой плиты с 2 горелками – 8 м 3 ;

— тоже с 3 горелками – 12 м 3 ;

— с 4 горелками – 15 м 3 .

В существующих жилых зданиях допускается установка газовых плит :

— в помещениях кухонь высотой не менее 2,2 м и объемом не менее

указанного при отсутствии вентиляционного канала, но при наличии в помещении окна с форточкой в верхней части окна;

— в коридорах отдельных квартир при наличии в коридоре окна с форточкой в верхней части окна, при этом проход между плитой и противоположной стеной должен быть шириной не менее 1м;

— в кухнях с наклонными потолками, имеющих высоту в средней части не менее 2 м установку газового оборудования следует предусматривать в той части кухни, где высота не менее 2,2 м.

В существующих жилых зданиях имеющих высоту менее 2,2 м до 2,0 м включительно, если эти помещения имеют объем не менее в 1,25 раза объем больше нормативного. Допускается установка бытовых газовых плит в строениях (летних кухнях), расположенных вне жилого здания, при этом помещения должны соответствовать требованиям. При установке в кухне газовой плиты и проточного водонагревателя с отводом продуктов сгорания в дымоход объем кухни следует принимать согласно требованиям к установке плиты. Дополнительно в помещении кухни при установке газовых котлов и колонок с отводом продуктов сгорания в дымоход следует устанавливать сигнализатор газа (20% НКПВ (нижняя концентрационная граница взрывная ); 0,005% СО).

Установку водонагревателей, отопительных котлов с отводом продуктов сгорания в дымоход или через наружную стену здания следует предусматривать в кухнях или обособленных нежилых помещениях, предназначенных для их размещения.

Отопительные аппараты конвекторного типа с герметической камерой сгорания и отводом продуктов сгорания через наружную стену здания могут устанавливаться только в кухнях жилых домов.

Помещение, в котором устанавливается газовое оборудование, за исключением отопительного, должно иметь высоту 2,2 м, окно с форточкой (в верхней части окна) и постоянно действующую приточно-вытяжную вентиляцию не менее трехкратного воздухообмена в час.

Установку газового отопительного оборудования суммарной

тепловой мощностью до 30 кВт разрешается предусматривать в помещении кухни (независимо от наличия плиты и проточного газового водонагревателя) или в обособленном помещении, внутренний объем кухни при установке отопительного

оборудования с отводом продуктов сгорания в дымоход, должен быть на 6 м³ больше. (ПГ объем 15м³ + 6м³=21м³).

Отвод продуктов сгорания от отопительных аппаратов тепловой мощностью до 30 кВт разрешается производить через дымоход

или наружную стену здания.

Установку газового отопительного оборудования тепловой мощностью более 30 кВт до 200 кВт следует предусматривать в обособленных нежилых, встроенных или пристроенных к жилым зданиям помещениях, отвечающих всем требованиям.

Обособленные встроенные и пристроенные помещения, где размещается отопительное оборудование с суммарной тепловой мощностью от 30 до 200кВт должно отвечать следующим требованиям:

— высота помещения не менее – 2,5м;

— наличие естественной вентиляции из расчета: вытяжка – в объеме трехкратного воздухообмена в час, приток – в объеме вытяжки плюс дополнительного количества воздуха для горения газа (при заборе воздуха из помещения);

— размеры вытяжных и приточных устройств должны определятся расчетом;

— объем помещения следует предусматривать не менее приведенного в табл.

Суммарная тепловая мощность отопит. оборудов., кВтОбъем помещения, м³
До 307.5
Более 30 до 6013.5
Более 60 до 20015.0

Расстояние от строительных конструкций помещений до бытовых газовых плит и отопительного газового оборудования следует предусматривать в соответствии с паспортами предприятия-изготовителя.

Установку плиты следует предусматривать у стены из негорючих материалов на расстоянии не менее 6см от стены.

Допускается установка плиты у стен из трудногорючих и горючих

материалов, изолированных негорючими материалами (кровельной сталью по листу асбеста, штукатуркой и т.д.) на расстоянии не менее

7 см от стен. Изоляция предусматривается от пола и должна выступать за габариты плиты на 10 см с каждой стороны и выше плиты на 80 см.

Установку настенного газового оборудования для отопления и горячего водоснабжения следует предусматривать:

— на стенах из негорючих материалов на расстоянии не менее 2 см от стены (в том числе от боковой);

— на стенах из трудногорючих и горючих материалов, изолированных негорючими материалами (кровельной сталью по листу асбеста, штукатуркой и т.д.) на расстоянии не менее 3 см от стены (в том числе от боковой). Изоляция должна выступать за габариты корпуса оборудования на 10 см и на 70 см сверху.

Допускается установка данного оборудования у стен из трудногорючих и горючих материалов без защиты на расстоянии не менее 25 см от стены.

При установке вышеуказанного оборудования на пол с деревянным покрытием, последний должен быть изолирован негорючими материалами, обеспечивающими предел огнестойкости конструкции не менее, 0,75 часа. Изоляция пола должна выступать за габариты корпуса оборудования на 10 см.

Расстояние в свету от выступающих частей газового оборудования по фронту и в местах прохода должно быть не менее 1м.

Учет потребления газа

Счетчик газа – средство измерительной техники, которое используется для измерения, запоминания и отображения объема газа, проходящего через него.

Приборы учета расхода газа должны устанавливаться:

— в газифицируемом помещении;

— в нежилом помещении газифицируемого жилого здания, имеющем естественное освещение и вентиляцию;

В качестве приборов учета газа в жилых зданиях должны использоваться бытовые газовые счетчики.

Установка счетчиков должна предусматриваться из условий удобства их монтажа, обслуживания и ремонта. Установку счетчика внутри помещений следует предусматривать вне зоны тепло — и влаговыделения (от плиты, раковины) в естественно проветриваемых местах. Расстояние от места установки счетчика до газового оборудования должно быть 80 см и низ счетчика 1,6 м от пола. От электрических счетчиков – 0,35м.

Читать еще:  Чем привлекло это растение садоводов

Установка счетчиков вне здания предусматривается открытая в металлическом ящике.

Размещение счетчиков следует предусматривать:

— на отдельно стоящих опорах на территории потребителя газа;

— на стенах газифицируемых зданий на расстоянии по горизонтали не менее 0,5 м от оконных и дверных проемов, низ счетчика 1,6 м от поверхности земли.

Перед счетчиками устанавливается фильтр газа

Способы прокладки газопроводов к частному дому

Прокладка газопровода относится к числу мероприятий, которое должны выполнять лицензированные организации. Владелец недвижимости может только собрать нужный пакет документов для получения разрешения, закупить необходимый материал и оборудование. В целях экономии средств допускается выполнение отдельных подготовительных работ. Чтобы избежать трудностей с осуществлением данных мероприятий, следует ознакомиться с нормами, действующими в отношении строительства трубопроводов и разновидностями их конструкций.

Разновидности газопровода

При проектировании главным критерием является давление в системе. Исходя из показателя его уровня принимается решение о выборе материала для изготовления магистрали и вариант ее расположения относительно земли.

Так, газовые системы подразделяются на такие виды по внутреннему давлению.

  • низкое — до 0,05 кгс/см²;
  • среднее — до 3 кгс/см²;
  • высокое — до 5 кгс/см².

Все категории одинаково подходят для подвода к дому, но в одном случае может понадобиться компрессор, а в другом — понижающее устройство.

Расположение магистралей может быть открытым и закрытым. В первом случае они доступны для осмотра на всем своем протяжении. Во втором случае коммуникации скрыты. При этом глубина заложения газопровода выбирается так, чтобы исключалась вероятность его повреждения от давления транспортных средств, проезжающих по поверхности. Довольно часто встречается комбинированный способ, когда подземный газопровод поднимается на поверхность для пересечения дороги или водоема.

Существуют такие способы прокладки:

  • Подземный. Выкапывается траншея, где глубина заложения газа в зависимости от типа грунта, составляет 100-200 см. Для создания дополнительной защиты от давления прокладка подземных газопроводов сопровождается использованием внешней скорлупы. Этот способ дорогой, но позволяет обеспечить защиту коммуникаций от перепадов температуры и стороннего воздействия.
  • Воздушный. Прокладка осуществляется на стальных опорах высотой не менее метра, а над дорогами — не менее 5 метров. Этот вариант дешевле предыдущего на 50-60%, но трубопровод будет подвергаться влиянию окружающей среды со значительным риском повреждения или незаконной врезки.

В каждом случае окончательное решение остается за газовой компанией.

Основные составляющие

Даже бытовая система снабжения газа имеет довольно сложное устройство.

В состав стандартной конструкции входят такие элементы:

  • распределительная станция, огражденная забором;
  • линия от промышленной магистрали до дома;
  • указатели и предупредительные знаки;
  • запорная арматура;
  • контрольные приборы;
  • защитные сооружения;
  • компрессор;
  • гильза для газовой трубы через стену;
  • счетчик;
  • внутренний газопровод в частном доме (стояк, разводка, краны);
  • конечные потребители (плиты, колонки, котлы, камины).

Подвод наземной линии к дому и проход газовой трубы через стену является прерогативой газовщиков. Внутренняя разводка – обязанность владельца недвижимости.

Требования при прокладке газопровода к частному дому

Газовые коммуникации относятся к сооружениям с высоким уровнем потенциальной опасности. К их проектированию и монтажу предъявляются особые требования:

  • свободный доступ ко всем соединительным узлам;
  • отсутствие рядом с коммуникациями и оборудованием огнеопасных сооружений;
  • только вертикальное и горизонтальное расположение труб;
  • установка стояка только во вспомогательных помещениях или по внешней стене;

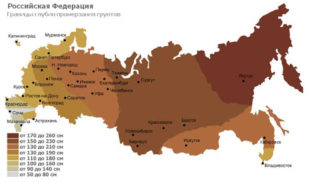

  • глубина прокладки газопровода ниже уровня промерзания грунта;
  • наличие естественной или принудительной вентиляции в комнатах, где находится счетчик и потребители газа.
  • наличие закрывающегося на замок стального шкафа для расположенного на фасаде здания счетчика.

Соблюдение этих правил является обязательным условием принятия газопровода в эксплуатацию.

Способы обустройства

Чтобы провести линию к дому, применяются различные методы монтажа, каждый из которых имеет свои плюсы и минусы.

Надземный способ позволяет существенно сэкономить на рытье канавы и без особых осложнений решить вопрос с проходом трассы через участки соседей. Вместе с тем, магистраль уязвима перед силами природы и человеческим фактором. Нет никаких гарантий, что трубопровод не будет поврежден вандалами или в него не врежется сосед.

Подземный вариант полностью исключает возможность постороннего вмешательства со стороны третьих сил. При планировании следует учитывать, что минимальное расстояние от других коммуникаций должно быть 80 см. Кроме этого, следует обращать внимание на состав грунта в месте строительства. Если в нем высокое содержание коррозионных элементов, они быстро приведут к разрушению металла.

Прокладка через стену осуществляется только с использованием гильзы. При этом ее сечение должно обеспечивать свободное передвижение трубы внутри при температурных расширениях и усадке здания.

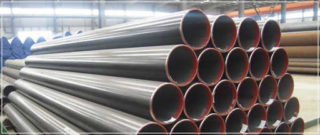

Выбор труб

Традиционным материалом для изготовления газопроводов считается черное железо. Металл отличается прочностью, гибкостью и устойчивостью к перепадам температуры. Чтобы разрушить магистраль, нужны специальные инструменты, силы и время. Вместе с тем, сталь подвержена коррозии и при отсутствии постоянного обслуживания ржавеет. Постепенно газовые хозяйства отказываются от такого варианта, переходя на новые, более эффективные материалы.

Полиэтиленовые трубы обеспечивают прокачку газа не хуже железных аналогов. Ограничения касаются только способа прокладки — такие коммуникации укладываются только под землей. Материал устойчив к коррозии, не требует дополнительного ухода, отсутствует риск возгорания от электрической индукции. Гладкие внутренние стенки обеспечивают отличную пропускную способность.

Не менее хорошо зарекомендовали себя трубопроводы из полипропилена. Полимер имеет доступную стоимость, устойчив к воздействию агрессивных веществ. Заслуживает внимания и простота сборки магистрали — полипропилен легко режется, пилится и сваривается бытовыми аппаратами. Гибкость материала позволяет делать повороты и обводы без использования фитингов. Единственным ограничением является прокладка только подземным способом.

Технология и правила сборки

Технология сборки газопровода регламентируется строительными правилами СП 42-103-2003. Общим требованием является соблюдение температурного режима, который должен быть в диапазоне от -15 до +30 градусов. Стыковка проводится с помощью сварки или фланцевых соединений. Запрещено использовать масла и смазки любого типа.

После окончания сборки в обязательном порядке проводится опрессовка, целью которой является проверка системы на герметичность.

Строительство ведется по направлению от дома к магистрали. Врезка осуществляется после ревизии газопровода.

Нормативы газовые трубы в частном доме

Чтобы газифицировать загородный дом, необходимо собрать соответствующие документы и разрешения. К тому же, есть разница между подключением к централизованному газопроводу и работой газового оборудования от баллонного газа. Если подключать газовый баллон или группу баллонов, то пакет документов будет другим. В любом случае, для проведения газа в доме необходимы не только документы, но и сложные и небезопасные работы, поэтому все процессы, начиная с оформления разрешений и заканчивая операциями по физической газификации частного дома, рекомендуется доверить профессионалам. Стандартами и нормативами СНиП 2.04.08-87 СНиП 31-02 утвержден пошаговый регламент газификации и нормы газификации своего дома, отступление от которого грозит административным наказанием. Автономная газификация загородного дома

Газификация дома поэтапно

  1. Начинают газифицировать дом с оформления соответствующих ТУ, которые выписываются региональным управлением газовой службы. Согласно закона, вам предоставят эту документацию в течение 10 рабочих дней, бесплатно, в порядке очередности;
  2. Далее необходимо составить проект газифицируемых помещений и зданий, и эту работу следует оставить профессионалам – проектным бюро с соответствующей спецификой;
  3. Получив на руки ТУ от службы газа, хозяин дома заключает с ней договор на составление проекта по газообеспечению;
  4. Готовая проектная документация согласовывается с техническим отделом региональной службы газа, затем заключается договор на проведение трубопровода и газоснабжение дома.

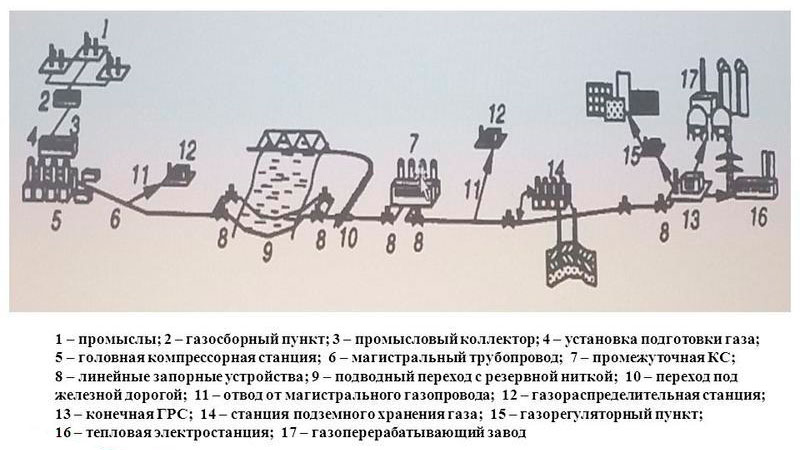

Состав сооружений магистрального газопровода

Как выбрать тип газопровода

Типов индивидуального газопровода два: надземная и подземная трасса. В каждом варианте газопровод подключается своим способом, распределение газа по дому, помещениям и этажам проводится одинаково: необходимо только соблюдать требования и нормы снип. Стоимость работ зависит от выбранного подключения газа: подземные газовые трубы в частном доме нормативы монтажа которых описаны в вышеуказанных снип, укладывать намного дороже из-за больших объемов земляных работ – примерно на 50-60%. Однако это решение считается более надежным из-за следующих моментов:

  1. Подземная трасса газа больше защищена от окружающей среды – температурных перепадов, влаги и ветра, а механически повредить такой трубопровод почти невозможно, что по совокупности условий делает срок эксплуатации труб газа намного больше, чем при наземной укладке.
Читать еще:  Фитильный полив растений как сделать

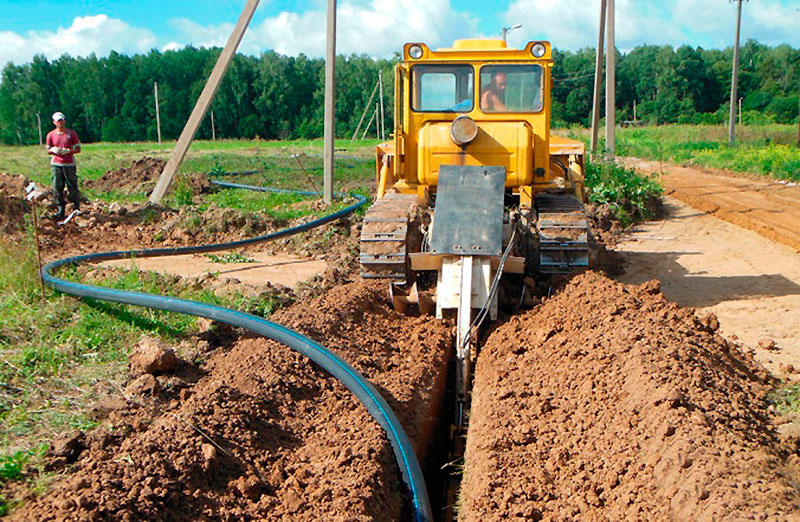

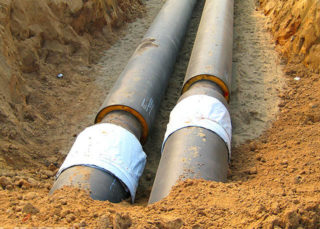

Прокладка подземного газопровода

  1. Достоинство наземного газопровода – низкая стоимость. Кроме того, состав грунта на участке газопровода может быть таким, что металл в земле начнет быстро ржаветь и разрушаться, чего не будет при прокладке труб на поверхности. И последнее преимущество: при большой протяженности труб газа их дешевле протянуть все-таки по воздуху, а не рыть для них траншеи, утеплять и защищать от агрессивных влияний.

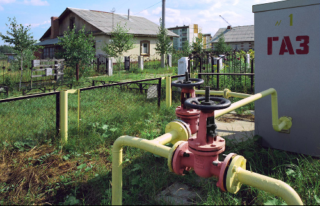

Надземная транспортировка газа по трубам

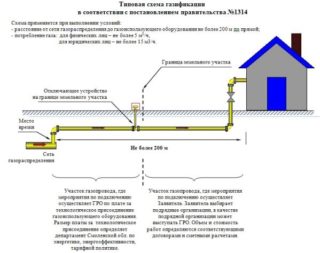

Правила ввода газа в дом при подключении к центральному газопроводу

  1. Трубы газа, проходящие над поверхностью земли, монтируются на высоте ≥ 35 см от грунта до нижней части трубы. Эти требования касаются прокладки надземных трасс на приусадебном участке в отдаленности от подъездных транспортных путей и пешеходных дорожек;
  2. Основная труба газовой магистрали низкого давления оснащается запорной арматурой рядом с придомовым патрубком ввода на высоте ≤ 1,8 м от поверхности грунта;
  3. Между трубами газа и другими трубными коммуникациями расстояние выдерживается с учетом возможности проведения будущих работ по монтажу/демонтажу, ремонту и профилактике;
  4. За пределами дома баллоны с газом хранятся только в металлическом шкафу, установленном около стены здания. Шкаф устанавливается на бетонный, металлический, асбоцементный или другой негорючий фундамент, поверхность основания должна возвышаться над грунтом на 100 или более миллиметров. От газового шкафа до оконных и дверных проемов, расположенных на первом этаже дома, соблюдается расстояние ≥ 0,5 м, от оконных и дверных проемов подвала или цокольного этажа, от дверей погреба, от скважины или колодца, от септика или выгребной ямы – ≥ 3 метра. Основной ввод труб газа в здание от группы газовых баллонов в дом располагается в стене того помещения, где будет смонтировано газовое оборудование;
  5. При монтаже индивидуальной резервной установки со сжиженным газом глубина ее погружения в грунт должна быть ≥ 0,6 м для участков с сезонным промерзанием почвы, и ≥ 0,2 м для регионов без промерзания грунта. Расстояние берется от земли до верхней части установки. Если грунтовые воды на участке подходят близко к поверхности, то установку гидроизолируют, а фундамент делают более заглубленным и возвышенным. От установок с сжиженным газом трубы к дому необходимо прокладывать подземным способом.

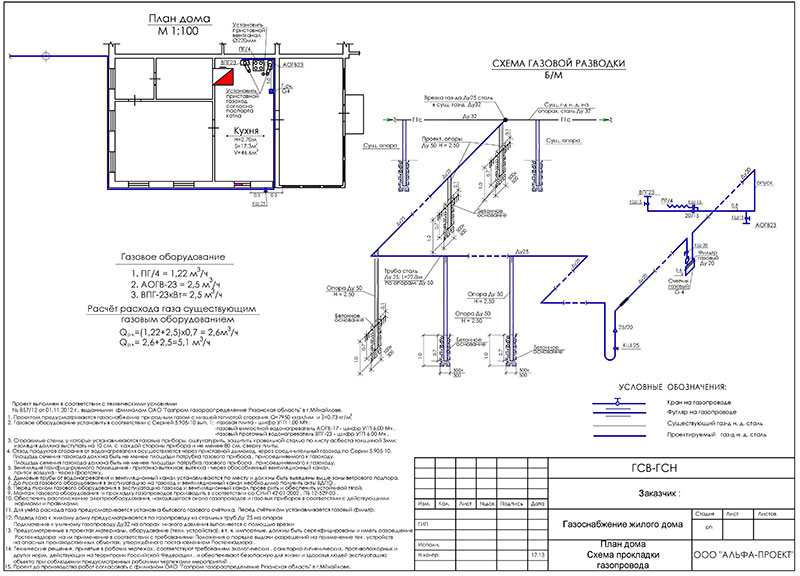

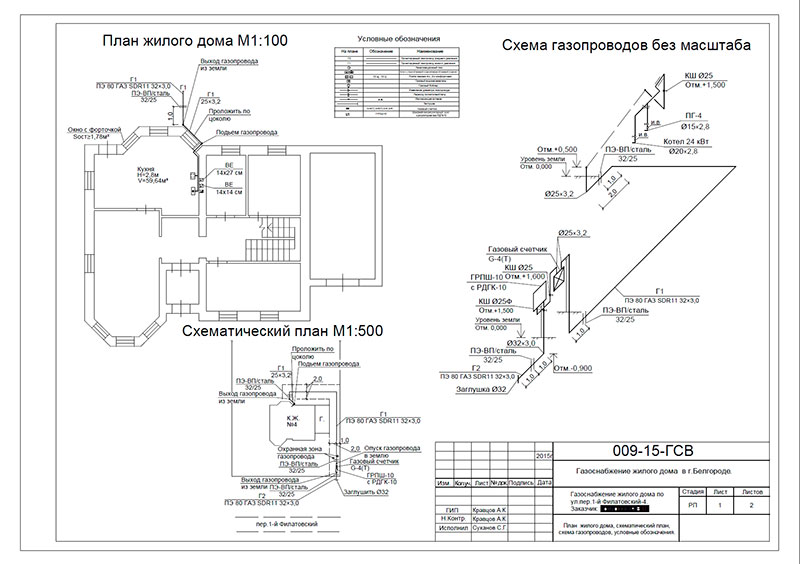

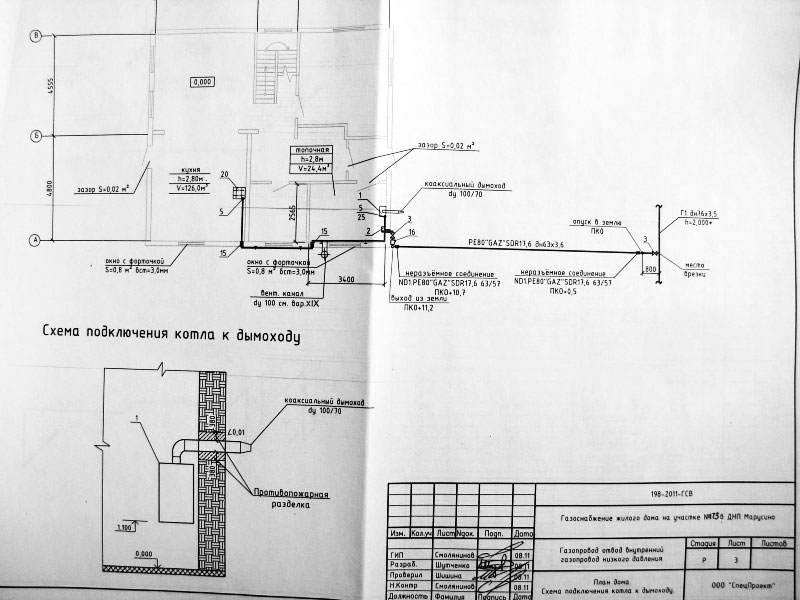

Проект подключения и ввода газовой магистрали в дом

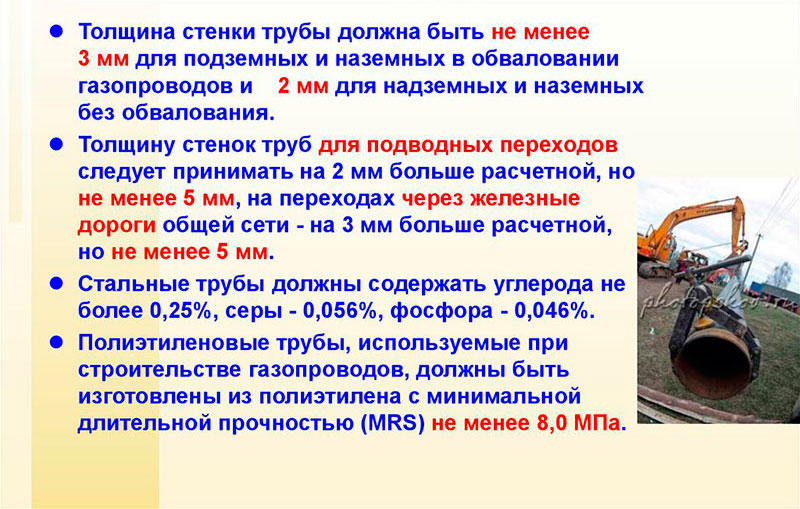

Требования к газовым трубам

И для наземного, и для подземного трубопроводов газифицированного участка правила разрешают применение металлических или полимерных труб:

  1. Полимерные изделия абсолютно устойчивы к контактам с всевозможными химическими соединениями и агрессивными средами. Материал эластичен, прочен и надежен, ПВХ и другие полимеры для газовых трасс в 7-8 раз меньше весят, чем металлические изделия, не проводят ток, поэтому их не нужно дополнительно защищать от электрохимической коррозии. Укладываются и состыковываются полимерные трубы просто, гарантийный срок эксплуатации изделий – составляет 50 лет и более. Полимерные трубы рекомендуются к эксплуатации в северных регионах страны;
  2. Соблюдая правила и нормы строительства газопроводов, трубы для ввода газа в дом и для газопровода внутри дома используют только металлические, из стали. ПВХ и другие полимерные изделия запрещено эксплуатировать при температуре на улице ниже -50 0 С, а также в сейсмоопасных регионах. Кроме того, запрещено прокладывать полимерные трубы по воздуху.

Требования к газораспределительным сетям

Нормы и правила прокладки газовых магистралей

Технические и эксплуатационные требования, которые обязаны соблюдать работники службы газ при проведении и подключении централизованного или баллонного газа к жилому зданию:

  1. Подземная прокладка газового трубопровод на приусадебном участке проводится на глубине 1,25-1,75 м от поверхности;
  2. На месте ввода газовой трубы в здание глубина укладки уменьшается до 0,75-1,25 м;
  3. Ввод магистрали в дом производится через отверстие в стене или в фундаменте, защищенное отрезком металлической трубы;
  4. Высота потолка в помещении с газовым оборудованием должна ≥ 2,2 м;
  5. Помещение, отведенное под газовое оборудование, должно иметь естественную и принудительную вентиляцию;

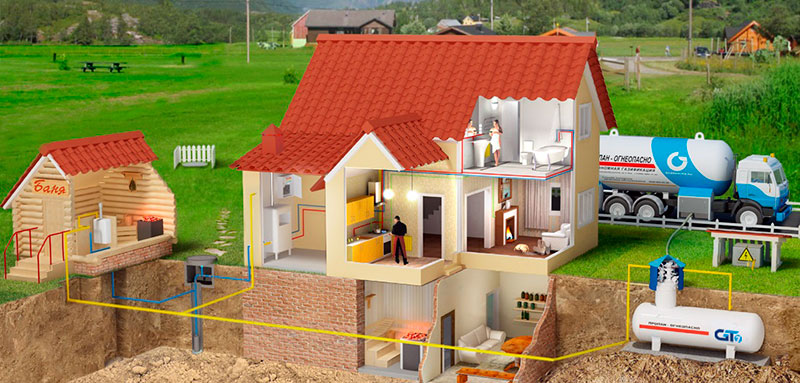

Схема газоснабжения жилого дома с использованием надземного резервуара

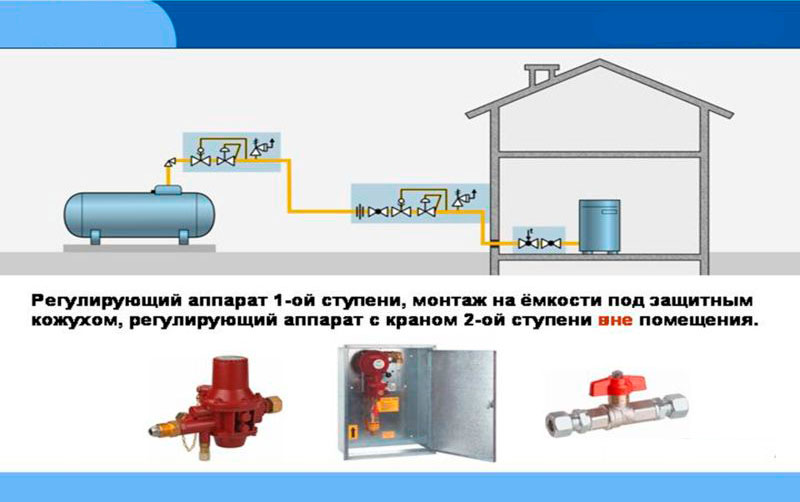

Требования к автономному газопроводу

Если провести газ в загородный дом от центрального газопровода нет возможности, то газификация дома проводится подключением баллонного газа – одного баллона или группы, по соответствующей схеме, через редукторы для понижения давления в газопроводе. Баллоны заряжаются сжиженным пропан-бутаном, стандартный объем одного баллона – 50 или 80 л.

Обычно при среднем расходе одного баллона газа на семью из 4-х человек его хватает на один месяц (не считая отопительного сезона). Хранятся газовые баллоны в отведенном за домом месте, в металлическом шкафу, чтобы соблюсти максимальную безопасность эксплуатации и противопожарную безопасность.

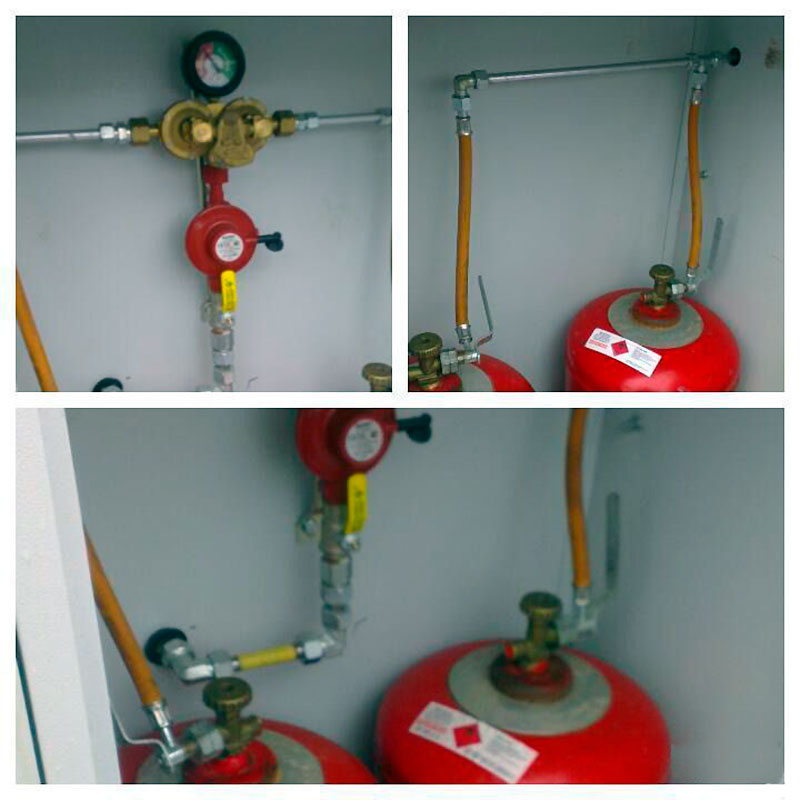

Через редуктор баллон подключается к газовой плите или котлу и остальным газовым приборам в доме. Если эксплуатируется группа баллонов, то через специальный регулятор давления, преобразующий высокое давление в низкое, и коммутирующий газ со всех баллонов в один газопровод, газ поступает в дом по металлической трубе, закрепленной снаружи дома, и через отверстие в стене подается в помещение с газовым оборудованием. Подключение баллонного газа к жилому дому

Места ввода газовой магистрали в дом рассчитываются при составлении проекта, металлический шкаф для хранения газовых баллонов крепится на фундаменте и к стене дома. Прокладывая газовую трубу от шкафа к зданию, необходимо соблюдать следующие правила:

  1. Металлический газопровод прокладывается на высоте ≥ 2,5 м;
  2. Трубы крепятся к стенам дома хомутами и анкерами;
  3. Трубы не должны проходить по окнам и дверным проемам.

Обычно баллонный газ подключают только для работы газовой плиты, так как отопление на сжиженном газе будет стоит очень дорого. Но проблема с газовым отоплением от баллонного газа решается установкой специальной системы автономной газификации. Проект газоснабжения частного дома согласно СНиП

Нормативная документация

Правила и нормативы газификации загородных домов регламентируются СП 42-101-2003, СНиП 2.04.08-87 снип 31-02, СНиП 2.07.01-89, согласно которым газовые магистрали подразделяются на внутренние и внешние.

Газификацию жилых домов разрешено проводить специализирующимся на этих работах компаниям и организациям, имеющим разрешение на проведение опасных работ с газовым оборудованием. Такие организации обязаны строго следить за соблюдением нормативов и требований снип, и выполнять правила регламентной документации МЧС и энергетических служб.

К внутренним газовым сетям относятся магистрали, находящиеся в непосредственной близости от газового оборудования, установленного в доме. Проект подвода газа к дому согласно СНиП

Проводя газификацию загородного дома, следует опираться на следующие нормативные требования:

  1. Если устанавливается газовый котле мощностью ≤ 60 kW, то высота потолка в помещении должна быть ≥ 2,4 м;
  2. Окна в помещении котельной должны занимать не меньше 0,8 м 2 , или 0,03 м 2 на 1 м 3 ;
  3. При предположительной работе одного котла (без аварийного дублирования) площадь котельной должна быть ≥ 7,5 м 2 , при установке двух котлов – 15 м 2 ;
  4. Если в подвальном помещении дома устанавливается котле мощностью ≥ 60 kW, то в помещении необходимо смонтировать сигнализатор загазованности;
  5. При работе на кухне двухкомфорочных газовых плит объем кухонного помещения должен быть ≥ 8 м 3 , при работе четырехкомфорочных плит – 15 м 3 ;

При проведении газификации загородного дома обязательно необходимо исследовать состояние дымоходных путей и вентиляционных ходов, чтобы предотвратить скопление дыма и газа при работе газовых агрегатов.

Читать еще:  Системы автоматического полива растений

Газификация загородного дома решает проблемы отопления, приготовления пищи, пользования горячей водой в бытовых и технических целях. Использование газа в быту – это практично, дешево и удобно, тем более, что газоснабжение – это экологически чистое мероприятие.

Монтаж газопровода: правила и особенности

Все работы до точки подключения магистрали к частной сети газопотребления — дело ГРО, а все, что делается внутри двора, как снаружи, так и в доме, уже забота владельца.

Действующим законодательством в сфере газификации сегодня допускается монтаж газовых трубопроводов от точки подключения (ввода) к приборам газопотребления не только «дочками» ГРО и другими сертифицированными компаниями, но и самостоятельно. Учитывая, что именно прокладка внутренних сетей от ввода к дому и внутренняя разводка зачастую обходятся дороже самого подключения, для многих умельцев появилась реальная возможность прилично сэкономить на газификации. Другое дело, что проблемы могут возникнуть при приемке сетей газовщиками, даже если все сделано в полном соответствии с нормативами, не говоря о возможных нарушениях. Тем не менее, и делают сами, и «продавить» приемщиков на подписание акта о готовности умудряются. А какой должна быть домовая сеть, чтобы не вызвать нареканий, попробуем разобраться.

Содержание

  • Нормативные акты и основные правила
  • Прокладка наружного трубопровода
  • Как решать вопрос с опрессовкой

Нормативы для строительно-монтажных работ при создании домашней сети газопотребления

Наличие проекта для ИЖС не требуется, так прописано в Градостроительном кодексе, да и в ПП № 1314 указано, что ГРО может только «проверить смонтированную заявителем сеть газопотребления в процессе мероприятий, проводимых исполнителем по подключению до фактического пуска газа». То есть, проект иметь рекомендуется, как и во всяком строительстве, но не обязательно; и уж тем более, его отсутствие не может стать причиной для отказа в приемке. Что касается непосредственно монтажных работ, то тут действует актуализированная редакция СНиП 42-01-2002 – СП 62.13330.2011 с изменением N 1 и N 2, «Газораспределительные системы».

Чтобы не копировать огромное количество информации, можно выделить ряд основных правил, которые должны строго соблюдаться:

  • При проводке труб через перекрытия или ограждающие конструкции, используется гильза, заделываемая эластичным материалом.
  • В местах проводки не допускаются соединения труб.
  • Для внутридомовой сети применяют только сварные соединения труб, резьбовая фиксация и фланцевые соединения допустимы только для подсоединения запорной арматуры, специализированных приборов и гибких металлизированных шлангов (диаметр 10 мм) для перехода на газопотребляющее оборудование.
  • Вся устанавливаемая арматура должна быть доступна для обслуживания.
  • Внутри дома газопроводы монтируются по стенам без уклона, стояки строго вертикально.
  • Высота от пола до газовых труб составляет от 220 мм при ровной плоскости потолка и 200 мм, если потолок с уклоном.
  • Расстояние от трубы до стены не меньше половины ее диаметра, но не больше 100 мм.
  • Газовые трубы не должны пересекать ни оконные либо дверные проемы, ни вентиляцию.
  • Минимальное расстояние от магистрали до электрощитка составляет 0,3 метра.
  • Между газовой трубой и параллельно идущей электропроводкой должно быть минимум 250 мм, при открытом способе прокладки кабеля, и минимум 50 мм (от грани трубы) если проводка скрытая.
  • При пересечении магистрали и кабеля расстояние между ними должно быть не меньше 100 мм, допустима прокладка без зазора, ели кабель закрыт широкой резиновой или эбонитовой оболочкой.
  • Если газопровод пересекает водопроводные, канализационные либо другие трубы, расстояние между ними в свету не меньше 20 мм.
  • При внутреннем монтаже расстояние от газового счетчика до котла либо плиты минимум 80 см.
  • Газовое водонагревательное оборудование не может быть смонтировано непосредственно в ванной комнате.
  • Трубопровод крепится либо на разъемные хомуты (если диаметр трубы до 40 мм), либо вплотную на кронштейны или подвески (если диаметр трубы более 40 мм).

Чем меньше будет швов и соединений, тем надежнее система, желательно сразу подбирать трубы достаточной длины. Даже без проекта не так уж сложно набросать в программе или графически схему разводки и подсчитать необходимые отрезки.

Прокладка наружного трубопровода

Наружный трубопровод, от точки подключения до ввода в дом, может быть либо надземным, металлическим (труба на стойках и на хомутах по стене), либо подземным, как металлическим, так и полимерным (ПЭ труба, проложенная траншейным способом). Если подземная труба заводится в дом в цоколе, потребуется так называемый «цокольный ввод» – неразъемное соединение между стальной и полиэтиленовой трубой. Такие соединения продаются в готовом виде, и цена вопроса вполне приемлема, удобно, что они идут уже с футляром (гильзой) для проводки.

Собираюсь пройти путь монтажа сети газопотребления своими руками. Думаю, многим будет полезно.

  • Покупается готовый цокольный ввод (желательно в конторе, где есть сварка).
  • На него сразу (прямо в конторе) наваривается 50 м ПЭ трубы и непосредственный ввод в дом.
  • Копается траншея, песок все дела, укладывается труба.
  • Вся разводка в доме делается МП компайп-газ, до счетчика резьбовыми соединениями на анаэробный герметик.
  • Приглашаются представители ГРО на обозрение творчества.
  • Все тоже, но без траншеи и трубы ПЭ.

При проводке подземным способом перед засыпкой линию обязательно тестируют на предмет утечек (воздух под давлением). Вывод трубы из земли закрывают защитной стальной гильзой, полость засыпают песком или заполняют эластичным материалом.

По нормативам надземный трубопровод может быть не только стальным, но и медным.

У меня четыре метра трубы до забора, невелики деньги. ГРО выведет под надземное подключение. Зачем мне с подземкой связываться? У меня цель в том, чтобы ГРО не нашлось до чего докопаться. Предвижу приемку через независимую экспертизу и суд, а с подземкой у них существенно добавляется возможностей. Мне важна простота, наглядность, и чтобы минимум требований. Медное соединение на пресс-фитингах как раз подходит. Про сталь и полиэтилен требований гора, куча различных испытаний может проводится. Для пресс-фитингов достаточно сертификата и механических испытаний. Ну, это мне так видится, после пятикратного прочтения всех СП и ГОСТ на эту тему. Примеры такого исполнения есть.

Как решать вопрос с опрессовкой

Готовая магистраль обязательно проверяется на герметичность. Опрессовка является обязательным этапом, так как позволяет выявить возможные дефекты швов и соединений. Если утечка теплоносителя в системе отопления чревата проблемами, связанными с переделкой, то утечка газа опасна для жизни. У профессионалов, занимающихся СМР, проблем с проверкой не возникает, а вот при самостоятельном монтаже сложнее.

Добрый день, форумчане!

Прошу поделиться опытом, как вы решали вопрос с опрессовкой при самостоятельном монтаже газопровода.

Ищите самый точный манометр, автомобильный компрессор и вперед. Я уже не помню, посмотрите СП, там есть допустимые утечки. Но если все сделано правильно, то давление будет стоять неделю нормально. Температурные погрешности, конечно, есть, но в целом стояло нормально. Только этот способ газовщиков не устроит – нужен гидравлический манометр. У меня по распоряжению сверху местный горгаз перемерял, т. к. установленный манометр не удовлетворял по классу точности.

По СП 62.13330.2011 допускается опрессовка частями и проверка герметичности малыми давлениями с применением гидравлического манометра. Класс точности манометров также указывается нормативами. «По завершении испытаний газопровода давление снижают до атмосферного, устанавливают автоматику, арматуру, оборудование, контрольно-измерительные приборы и выдерживают газопровод в течение 10 мин под рабочим давлением. Герметичность разъемных соединений проверяют мыльной эмульсией».

Несмотря на то, что ГРО очень неохотно «делятся своим хлебом», не только kam711, но и другие участники портала самостоятельно монтируют системы и добиваются подключения. Следовать ли их примеру или пойти по пути «наименьшего сопротивления» и заказать профессиональный монтаж – личное дело каждого.

Ссылка на основную публикацию
Adblock
detector
