Полипропиленовые трубы для канализации

Какие полипропиленовые трубы для канализации выбрать? Размеры и характеристики — Гост +Видео

Постепенная замена изделий из чугуна и стали на пластик, особенно в сфере канализационных систем однозначно оправдана.

Полипропиленовые трубы для канализации имеют ряд существенных преимуществ перед металлическими вариантами.

В первую очередь это объясняется экономической выгодой и практичностью. Кроме того, благодаря техническим характеристикам полипропилена, его можно применять в работе при различных условиях.

Немного цифры

• Плотность полимера – 900 кг/м³, но при этом его вес небольшой, а на установку системы потребуется не так много времени.
• Высокая вязкость ПП обеспечивает возможность поглощения ударной энергии на высоком уровне, поэтому степень выдерживания механических нагрузок довольно высока.
• Температура, при которой можно использовать водосток из ПП варьируется в диапазоне – 15ºС до +140 ºС.
• Химическая инертность полипропилена по ГОСТу допускает отвод по системе сточных вод, которые содержат до 60% серной кислоты.
• В процессе нагрева, ПП приобретает пластичность, что позволяет изготовить отрезки имеющие диаметр 16 – 1200 мм.
• Сырье для изготовления труб определяется ГОСТом 26996-86. Для канализации подходят трубы безнапорного типа.

Виды полипропиленовых труб для водопровода в зависимости от состава

При производстве полипропиленовых труб используют разные добавки. С учетом этого, составили классификацию изделий:

• PPR. За основу изготовления берут статический сополимер. Отличительной чертой данного материала является устойчивость к резким изменениям температуры, и эксплуатируется в диапазоне -170ºС+1400ºС. Кроме того, такие трубы обладают противоударными свойствами, которые позволяют использовать их для установки канализационных систем.
• Полипропилен изготавливается с добавлением разных компонентов, повышающих его прочность. Сфера его использования – внешняя и внутренняя канализация, кроме системы отопления.
• Имеет особую структуру, которая позволяет применять ПП в системах отопления.
• Молекулярная структура ПП обеспечивает высокое качество материала. Трубы из него подходят для использования в системе отопления, водопровода, канализации. Производство труб происходит в широком выборе размера 25 – 1200 мм.

Размеры полипропиленовых труб регламентируется не ГОСТом, а особой технической документацией, именуемой сортаментом. Так, в продаже есть трубы, которые предназначены для применения в безнапорной и напорной канализации.

Выбирая безнапорные трубы, вы встретите сортамент такого плана:

• Минимальный показатель диаметра – 16 мм.
• Максимальный показатель диаметра – 1200 мм.
• Трубы с наибольшим сечением подходят для установки внешней канализации.
• Трубы из ПП с сечением 50 мм подходят для бытового использования.
• Трубы с диаметром более 110 мм подключают к стояку.
• Длина полипропиленовых труб ля канализации около 2 – 12 м.

Сортамент полипропиленовых труб для напорной канализации довольно обширен:

• Диаметр труб32 – 1600 мм;
• Длина труб достигает максимум 12 м.
• Трубы с сечением 50 и 110 мм – самые популярные модели.

Полипропиленовые трубы для канализации изготавливают в гладких и гофрированных вариантах. Гофрированные обладают особой прочностью и устойчивостью у гидравлическому воздействию. Также, трубы довольно гибкие и подвижные, что облегчает монтажные работы.

Раструбной метод монтажа полипропиленовых труб

Самым частоприменяемым методом установки системы канализации, является наращивание соединений с раструбом. Он одинаков для гладких и гофрированных изделий из ПП.

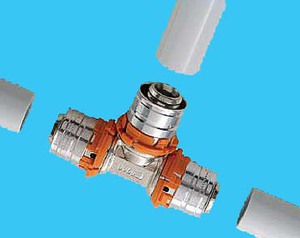

Фитинг применяют для соединений элементов. К особенностям метода следует отнести:

• Срез входящего элемента производят под углом 90º;
• Для получения фаски с углом 45 º совершают особую обработку;
• Трубу, в которую планируется вставка отрезка, трубу, в которую будет вставлен отрезок, поворачивают к входящему элементу раструбом;
• Уплотнительное кольцо устанавливают в раструб;
• Входящий элемент необходимо устанавливать с определённым усилием.

Примечание. Особенность раструбного соединения канализационных труб заключается в простоте монтажа и надежности. Стыковку отрезков при этом осуществляют при помощи фитинга с применением клея, который наносят на внутреннюю поверхность, а также на наружную труб.

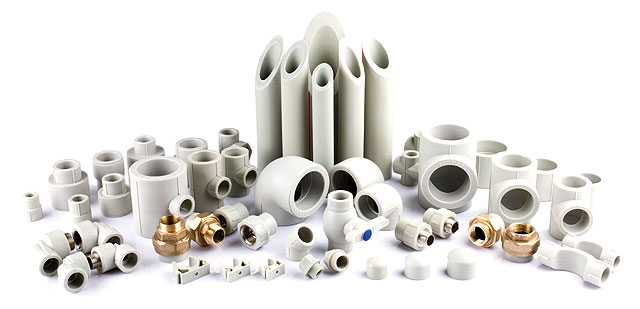

Виды фитингов для полипропиленовых труб канализации:

• Съемный – подходит для элементов от 310 мм.
• Переходный подходит для монтажа труб из ПП с разным сечением.
• Колено, дает возможность проводить соединительные работы под разными углами.
• Муфты используют для монтажа труб без раструбов.
• Тройники крестовины применяют для установки разветвлений главного водопровода.
• Тройник с заглушкой подходят для скрытого монтажа.

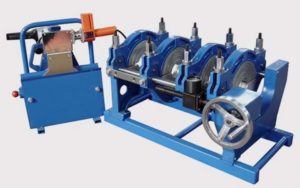

Метод соединения полипропиленовых труб при помощи сварочного аппарата

Данный метод характеризуется особой прочностью соединения.

Технологический процесс предусматривает соблюдение следующих правил и действий использования сварочного аппарата для полипропиленовых труб:

• Есть необходимость проверки чистоты поверхности аппарата для сварочных работ.
• На аппарат устанавливают парные насадки, которые должны соответствовать сечению труб.
• Задайте необходимую температуру и включите аппарат. Контрольная лампочка загорится, когда агрегат полностью нагреется.
• Займитесь подготовкой труб, нарежьте их на отрезки с некоторым запасом. С армированных труб удаляют фольгу. Осмотрите материал на предмет обнаружения повреждений и дефектов.
• Проведите зачистку поверхностей, которые планируете соединять. Маркером обозначьте части материала, которые будут входить в муфту.
• Вставьте элементы в аппарат для сварки и нагрейте их.
• После нагревания трубы соединяют и ждут охлаждения. На месте шва вы получите надежное плотное соединение.

Примечание. Монтаж внутренней канализации из полипропиленовых труб методом сварки гарантирует высокую прочность соединений, а также обеспечивает длительный срок эксплуатации при минимальных затратах денежных средств и трудовых ресурсов.

Достоинства полипропиленовых труб для канализации

• Надежность и одновременная гибкость материала позволяет ему быть устойчивым к внешним повреждениям.
• Экологичность состава, а также безопасный процесс утилизации использованных материалов.
• Высокий уровень термоустойчивости по сравнению с изделиями из поливинилхлорида. Рабочая температура 90ºС и кратковременным увеличением до 100ºС, делает поливинилхлорид более устойчивым материалом.
• Добавки в составе ПП труб делают материал устойчивым к минусовым температурам. Таким образом, трубы подходят для использования в северных широтах.
• Длительный срок эксплуатации – около 50 лет. По некоторым данным зарубежных исследований, трубы из ПП могут прослужить и 100 лет.

Примечание. Вышеописанные плюсы полипропиленовых труб имеют место быть, если продукция соответствует требованиям ГОСТа.

Мягкость полипропилена предусматривает некоторые особенности использования труб для монтажа внешней канализации. Обычные трубы для этой цели не подходят, поскольку почва попросту раздавит конструкцию. Поэтому полипропиленовые трубы для монтажа внешней системы канализации изготавливают по специальной технологии, которая обеспечивает равномерную нагрузку на почву.Для работы в этой области создают двухслойные трубы с гладкой внутренней частью и гофрированной наружной. Осуществляя установку внутренней канализации, используются гладкие трубы из ПП.

Что касается сертификации качества продукции, то трубы полипропиленовые для канализации ГОСТа не имеют. Есть лишь разработанные нормативные акты, которые регламентируют процесс производства труб.

• Допускается использование сырья, которое отвечает ГОСТ 26996;
• Материал комплектуется уплотнителями из резины по ГОСТу 9833;
• Технология процесса производства должна отвечать ГОСТ 12.3.030.

Важно! При пожаре согласно ГОСТ 12.1.044 используют инертные газы, воду или пену, которые подают при помощи распылителя, изолируя при этом поступление кислорода.

Маркировка полипропиленовых труб для наружной канализации дает возможность узнать о назначении труб и его эксплуатационных свойствах, а именно:

• Сырье, используемое для изготовления труб;
• Допустимо возможное давление, которое способны выдержать трубы;
• Максимально допустимые температуры;
• Диаметр пластиковых труб для канализации.

Примечание. Для монтажа системы внутренней канализации из полипропиленовых труб зачастую используют изделия с маркировкой PPR 80.

Монтаж канализации при помощи муфтового соединения

Данный метод применим для установки наружной системы канализации. Гофрированные полипропиленовые трубы для канализации соединяют с помощью надвижных элементов. Прочность соединения достигается за счет использования уплотнителей из резины. Данный способ обеспечивает плотное соединение, предупреждая попадание в систему элементов снаружи. Кроме того, этот способ характеризуется быстротой монтажа без необходимости осуществления трудоемких действий.

Полипропиленовые канализационные трубы

Полипропиленовые трубы все чаще стали применяться при создании канализационных систем. Такую популярность они получили благодаря целому комплексу ценных эксплуатационных характеристик, выгодно отличающих пропиленовые изделия от труб из другого материала. Рассмотрим подробнее характеристики труб из полипропилена, а также особенности их монтажа.

Положительные качества полипропиленовых труб:

• трубные конструкции из данного материала не подвержены коррозии, так как полипропилен не вступает в реакции с другими веществами, являясь инертным элементом. Кроме того, полипропиленовые трубы являются диэлектриками, не проводят то;
• полипропилен ценится за свойство термостойкости: в широком температурном диапазоне от низких минусовых до 95 градусов выше нуля он сохраняет свои эксплуатационные показатели;
• низкая теплопроводность изделия предотвращает риск возникновения конденсата на внешней поверхности труб;
• наиболее важной характеристикой, благодаря которой трубные изделия из данного материала считаются лучшим вариантом для их монтажа в инженерную сеть канализаций, является гладкость внутренней поверхности;
• в отличие от чугунных труб, на полипропиленовых изделиях не образуется отложений, а значит, исключается риск засора и образования бактериальной среды;
• безусловным преимуществом полипропиленовых труб является простота их установки. Для их монтажа нет необходимости применять специальные инструменты и приспособления. Достаточно соединить трубные конструкции между собой, используя фитинги с уплотнителем. Благодаря такой инсталляции система является герметичной и надежной, а общая стоимость монтажа получается минимальной;
• полипропиленовые трубы легко транспортировать благодаря небольшому вес;
• немаловажным является долгий срок службы данных изделий, составляющий около полувека в условиях правильной установки и эксплуатаци;
• многообразие пропиленовых труб и фитингов позволяет выбрать необходимое изделие даже для самых сложных канализационных конструкций;
• высокий показатель пластичности (в морозную погоду трубы из полипропилена имеют свойство растягиваться, а при нормальной температуре возвращаться к прежним размерам).

Сфера применения полипропиленовых трубных конструкций

Благодаря высоким эксплуатационным характеристикам полипропиленовые трубы используются во внутренней системе канализационной сети, а также в системе вывода бытовых стоков и сточных вод. Полипропиленовые изделия также активно применяют при установке теплых полов, сетей холодного и горячего водоснабжения.

Полипропилен реже используется в наружных инженерных системах канализации, так как он является достаточно мягким материалом, не способным выдерживать серьезные нагрузки. Дело в том, что при монтаже полипропиленовых труб, на их стенки оказывает давление грунт, в который они укладываются. Но ввиду явных преимуществ пропилена перед остальными материалами, производители создают полипропиленовые трубы для канализации с внешней гофрированной поверхностью. Такие изделия имеют внутреннюю гладкую поверхность, благодаря которой на стенках труб не образуется известковых отложений. Гофра придает прочность изделию и позволяет выдерживать даже самые значительные нагрузки. При этом вес самой трубы в десятки раз меньше, чем масса бетонного аналога.

Полипропиленовые изделия активно применяются в системе внутренних сетей водостоков. Благодаря их способности выдерживать большие перепады температур, данные трубные конструкции завоевали первые позиции среди всех материалов, используемых для изготовления труб. Для холодного водопровода изготавливаются трубные изделия, имеющие давление 1,6 Мпа.

Для сетей горячей воды и отопления применяют специальные полипропиленовые трубы армированные стекловолокном, имеющие большую величину давления — около 2,5 Мпа. Армированный слой придает полипропиленовым изделиям жесткости и уменьшает тепловое расширение. Таким образом, трубы из такой конструкции не провисают от горячей воды и не нуждаются в дополнительных элементах крепления при установке.

Нюансы установки полипропиленовых труб

Монтаж полипропиленовых трубных конструкций отличается быстротой и простотой исполнения. Кроме того, полученные соединения являются надежными и герметичными. В процессе установки применяются дополнительные элементы (фитинги). При этом смонтированная трубная сеть является неразъемной.

Подгонять нужный размер канализационной трубы можно при помощи болгарки или иного инструмента. После обрезки края становятся неровными, поэтому их необходимо зачищать при помощи наждачки. Если установить трубы без зачистки возможно повреждение уплотнителя.

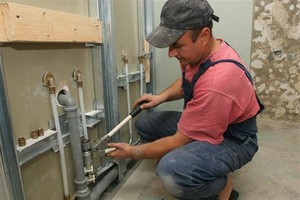

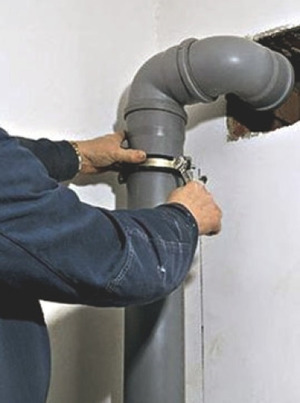

Технология монтажа внутренней канализации

Монтаж труб для внутренней системы канализации достаточно проста. Обычно для внутренних сетей используются трубные конструкции диаметром 5 и 10 см.Трубы меньшего размера применяют для подключения раковины, стиральной машины и ванной к канализации сточных вод. Трубные изделия диаметром 10 см необходимы при монтаже сточных труб, протягиваемых от унитаза.

Установка канализационных труб с помощью фитингов

1. При монтаже данным способом трубные изделия располагают в горизонтальном положении, затем проверяется целостность конструкции.
2. Фитинг и один из концов трубы, который будет с ним соединяться, прочищают от пыли.
3. Измеряется глубина вхождения трубного изделия в раструб, ставится метка (по ней ориентируются при соединении трубы и фитинга).
4. Часть трубы до отметки смазать силиконовой смазкой, затем до конца установить трубное изделие в фитинг.
5. Трубную конструкцию вынимают на 10 мм, ориентируясь по отметке.

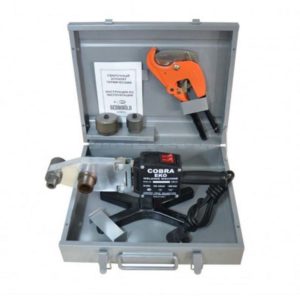

Монтаж при помощи сварочного аппарата

1. Необходимо разогреть концы двух соединяемых трубных изделий при помощи сварочного аппарата для полипропиленовых труб.
2. Когда трубы начнут плавиться, их соединяют между собой. После того, как трубы остынут, в месте шва образуется герметичное соединение.

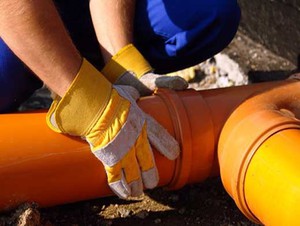

Особенности монтажа внешней канализации

1. Для создания системы внешней канализации применяют двухслойные трубы с гладкой внутренней стенкой и гофрированной внешней поверхностью. Монтаж таких трубных изделий производится с небольшим отклонением в диапазоне 10 — 20 мм. При укладке труб землю тщательно утрамбовывают, чтобы трубное изделие не подверглось разрушению под давлением грунта. Перед непосредственной установкой труб днище засыпают песком на 20 см.
2. Трубные изделия укладываются в землю исходя из особенностей грунтового слоя, погодных условий и уровня нагрузки на ту территорию, под которой будут проложены ПП трубы. Ориентируясь на российский климат, производители советуют устанавливать трубные изделия на глубине до 0,8 метра с тем условием, что давление грунта будет небольшим.

Таким образом, высокие эксплуатационные свойства полипропилена позволяют использовать данный материал во многих областях строительства, при монтаже канализационной системы. Простота установки и надежность конструкции сделали полипропиленовые трубные конструкции одними из самых востребованных на рынке стройматериалов.

Особенности использования полипропиленовых труб в канализационных коммуникациях

Полипропиленовые трубы имеют технические характеристики, делающие их использование в канализационных системах более предпочтительным, чем применение труб из чугуна и остальных полимерных материалов – полиэтилена (ПЭ) и поливинилхлорида (ПВХ).

Полипропиленовые канализационные трубы

В данной статье рассмотрены трубы полипропиленовые канализационные. Вы узнаете, какие разновидности труб существуют, где они могут применяться, какими преимуществами и недостатками обладают. Также будут даны рекомендации по монтажу внутренней и наружной канализации.

Система внутренней канализации из ПП труб

Трубы из полипропилена и аналогичные фасонные фитинги могут применяться при укладке хозяйственно-бытовых канализационных систем, максимальная температура стоков в которых не превышает 80 градусов (возможно кратковременное, не более 1 мин, повышение температуры до 90 0 ).

ПП трубы, в отличие от других пластиковых изделий, подлежат к использованию в системах отвода химически агрессивных веществ, показатель pH (щелочность) которых варьируется в диапазоне 2-12, однако перед укладкой канализации необходимо выполнить проверку устойчивости материала, поместив его на сутки в рабочую среду.

Производство и применение ПП труб регламентируется нормативами СНиП №2.04.01 и СП № 40.107. Используемые изделия должны иметь соответствующие сертификаты и акты на соответствие санитарным требованиям.

Полипропиленовые трубы для канализации имеют следующие эксплуатационные преимущества:

• невосприимчивость к коррозии, стойкость к большинству химически агрессивных жидкостей;
• идеально гладкая внутренняя поверхность, не подвергающаяся зарастанию и сохраняющая первоначальное проходное сечение и гидравлические характеристики на протяжении всего срока эксплуатации;
• минимальный вес, облегчающий хранение и транспортировку, а также монтаж канализационных коммуникаций;
• простое соединение посредством раструбов, на которых предусмотрены уплотнительные кольца, обеспечивающие герметичность стыковки;
• верхняя температурная граница ПП труб составляет 95 градусов, что превосходит возможности пластиковых аналогов – трубы полиэтиленовые канализационные выдерживают не более 65 0 ;
• наличие обширного сортамента фасонных изделий – уголков, крестовин и переходников, что позволяет выполнить монтаж канализации любой конфигурации.

Срок службы внутренней канализации из ПП труб, при соблюдении режима эксплуатации, превышает 50 лет.

Типоразмеры и технические характеристики

Полипропиленовые канализационные трубы производятся согласно ГОСТ №26996, в котором указаны требования к материалам и итоговым характеристикам изделий.

ПП трубы поставляются на рынок в диаметре 200, 160, 130 110, 80, 50, 40 и 32 мм – изделия диаметром 110 мм и более применяются для монтажа стояков и наружной канализации, 80 и 50 мм – для разводки канализации внутри дома. Длина изделий может составлять 3, 2, 1, 0.75 и 0.5 метров. ПП изделия не имеют эластичности и не гнуться, что не позволяет реализовывать их в бухта длиной 50-100 м, как выпускается труба полиэтиленовая канализационная.

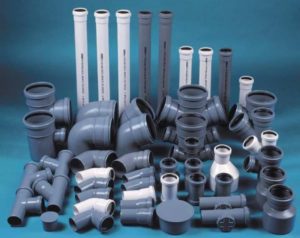

Полипропиленовые трубы и фасонные элементы

Рассмотрим технические характеристики ПП труб (в скобках для сравнения указаны аналогичные параметры полиэтиленовых изделий):

• максимальная температура, приводящая к деформациям +150 0 (ПЭ: +132 0 );
• плотность материала – 0.9 (ПЭ – 0.95) г/см 3 ;
• устойчивость к нагрузкам на разрыв – 35 (ПЭ – 29( Н/мм 2 );
• предел текучести – 25 (ПЭ – 18.1) Н/мм 2 ;
• коэффициент линейного расширения – 0.15 (ПЭ – 0.19) мм/м;
• номинальная теплоемкость (при температуре +20 0 ) – 2 (ПЭ – 1.9) кДж/кгс ;
• номинальная теплопроводность (+20 0 ) – 0.24 (ПЭ – 0.36) Вт/мс.

Диаметры используемых для обустройства канализационной системы труб указаны в ГОСТ №21.604.82 “Водоснабжения и канализация”. Согласно данному нормативу, для укладки сточных коммуникаций необходимо использовать изделия следующих размеров:

• унитаз – 100 мм (внутренний диаметр);
• ванна либо душевая кабина – 50 мм;
• мойка на кухне – 50 мм;
• раковина в ванной комнате – 40 мм;
• комбинированный слив в ванной – 60 мм;
• бытовое оборудование (стиральная и посудомоечная машина) – 25 мм;
• разводка – 50 мм;
• основной стояк – 110 мм.

Монтаж канализации из полипропиленовых труб (видео)

Полипропиленовые изделия в системе наружной канализации

Для монтажа систем наружной канализации используются полипропиленовые трубы диаметром 160-200 мм. В данном случае полностью раскрываются преимущества ПП труб в плане низкого веса – укладку коммуникаций может выполнять один человек, тогда как при использовании чугунных изделий необходимо привлечение нескольких рабочих.

При обустройстве наружной канализации важными являются следующие достоинства ПП изделий:

1. Стойкость к химически агрессивным веществам, которыми могут быть пропитаны грунтовые воды, под воздействием которых стальные аналоги подвергаются ускоренной коррозии.
2. Неподверженность к расстрескиванию под воздействием химически активных моющих средств, что важно в случае монтажа хозяйственно-бытовой канализации.
3. Антистатичность – полипропилен не является токопроводящим материалом, тогда как коррозия под воздействием блуждающих токов является главной причиной разрушения металлических канализаций, расположенных вблизи к железным дорогам и линиям эклектропередач.
4. ПП трубы имеют высокую устойчивость к гидроабразивному износу, что делает их предпочтительным выбором при обустройстве сточной канализации для отвода содержащих механические частицы жидкостей.
5. Гладкие внутренние стенки и минимальный коэффициент шероховатости позволяют выполнять монтаж канализации с минимальным уклоном и, как следствие, экономить на земляных работах.
6. Полипропилен имеет низкую теплопроводность – в условиях минусовых температур транспортируемая жидкость менее подвергается замерзанию, чем при использовании стальных изделий.

Отметим, что ПП трубы имеют повышенную ударную стойкость и механическую прочность. Согласно стандартам ГОСТ, для монтажа канализации необходимо использовать трубы соответствующие классу жесткости SN4 (кольцевая жесткость 4 кН/м 2 ).

Класс жесткости используемых изделий влияет на максимально возможную глубина заложения трубопровода в землю. Нормативы по предельному заложению канализации приведены в документе СП №40-102 “Проектирование и монтаж систем канализации и водоснабжения”.

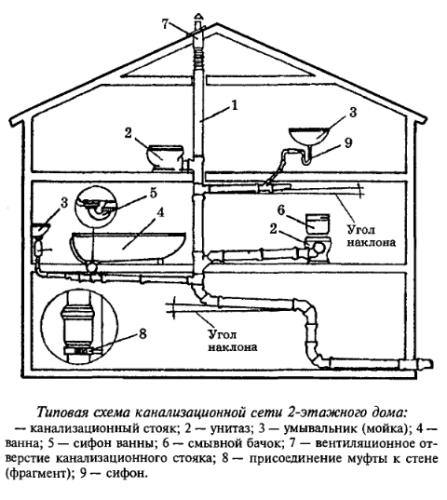

Схема канализации 2-ух этажного дома

Максимальная глубина размещения канализации из ПП труб, при умеренной транспортной нагрузки системы, составляет 5 м (также зависит от плотности обратной засыпки). Данная глубина излишня при монтаже канализации 1-2 этажных частных домов, в данном случае рационально разместить трубы на глубине 0.5-1 м (в пределах промерзающего пласта почвы) и выполнить их теплоизоляцию с помощью минераловатных либо полиуретановых утеплителей. Аналогичным образом монтируются ПНД трубы для канализации.

Соединение ПП труб в канализационных системах выполняется посредством раструбов, уплотненных профилированным кольцом из резины либо синтетического каучука. В уплотнителе нарезаны пазовые выступы, которые ограничивают обратный ход труб после стыковки.

В раструб труба входит с достаточным усилием, при монтаже необходимо обработать стыкующийся край сегмента силиконовым герметиком, который уменьшит прикладное усилие и после отвердевания обеспечит дополнительную герметичность трубопровода.

На стадии предварительной сборки, подгонка и нарезка сегментов должна выполняться с вынутым из раструба уплотнителем, так как профилированное кольцо делает расстыковку трубопровода крайне сложной.

Установка трубы в раструб должна выполняться не до упора, а с компенсационным зазором – люфтом на 1 см, поскольку полипропилен склонен к линейному расширению при нагреве. ПП трубы можно бетонировать в стены при условии комплектации люками для ревизий, через которые при необходимости будет выполняться чистка трубопровода. Срок службы наружной канализации, при соблюдении всех правил проектирования и монтажа, составляет 50 лет.
