Чертеж на строительство бани своими руками

Чертежи бань

Для самостоятельного строительства бани, быть профессиональным: инженером; проектантом; чертежником; строителем совсем не обязательно.

В разделе чертежи бань, мы постарались рассказать:

  • о том, что необходимо учесть при составлении проекта
  • о перечне чертежей, по которым ведутся строительные работы
  • о расположении построек на земельном участке
  • о способах возведения стен построек
  • о разных конструктивных и архитектурных решениях
  • о размерах сооружений

Для достижения поставленных перед собой целей, ознакомьтесь с представленной на сайте информацией, соизмерьте свои силы и возможности, сделайте выводы. Если чувствуете, что справитесь сами – очень хорошо, если нет – используйте помощь специалистов.

Баня на даче своими руками, чертежи строения состоящего из трех комнат и террасы

Чертежи бани с мансардой, планировки, схемы и экспликация помещений

Чертежи бани бочки, которую можно построить самостоятельно на приусадебном участке

Чертежи бани саун, несколько видов планировочных решений с кратким описанием строений

Чертежи бани с бассейном, архитектурно-планировочные решения

Чертеж мобильной бани, планировочное и архитектурное решение, краткое описание конструкции

Чертеж двухэтажной бани, планировка первого и второго этажа, внешний вид и краткое описание

Баня, чертежи, схемы востребованных типовых стандартных сооружений рассчитанных на три – четыре человека

Чертеж бани 6х6 (м), варианты размещения комнат и различные предложения по архитектурным решениям

Чертежи бань 6х4 (м), различные варианты планировки помещений и интересные архитектурные решения

Строим баню своими руками — поэтапный показ строительства

Не всегда процесс строительства бани проходит без осложнений. Особенно это касается тех, кто решил впервые строить ее на своем участке. Владельцам приходится открывать для себя много нового, учитывая количество вопросов, которые им приходится решать. Одним из важных является выбор подходящего материала для строительства. Опыт показывает, что более чем достойным вариантом для этого проекта является брус.

Построенная из этого материала баня сможет удовлетворить собственника по наиболее важным для него параметрам — безопасности, надежности и сроку службы. Дополнительной причиной, почему стоит обратить внимание на этот материал, является простая технология. Поэтому построить баню из бруса своими руками может каждый.

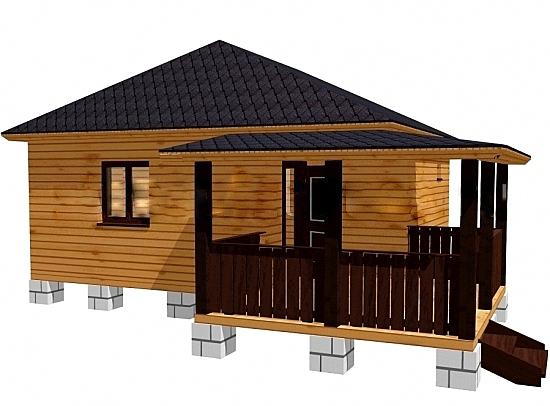

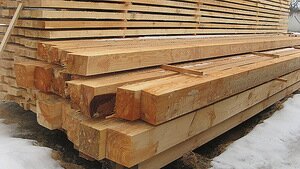

Какой брус можно использовать для строительства бани?

Выбор стройматериала для бани непосредственным образом влияет на то, какие характеристики будет иметь готовое строение. Поэтому нужно уделить внимание его качеству.

  • Перед приобретением необходимо тщательно осмотреть брус на предмет наличия у него повреждений. У него не должно быть трещин и иных серьезных дефектов. Не стоит рисковать и приобретать материал даже с небольшими повреждениями, ведь спустя несколько лет это может привести к серьезным проблемам — дерево начнет гнить и полностью разрушится.
  • Еще вам нужно убедиться в отсутствии на поверхности древесины синих пятен. Заметив подобный дефект, знайте, что внутри материала присутствует гниль, чаще всего вызываемая болезнетворными микроорганизмами. Поэтому такой материал ни в коем случае не стоит использовать для сооружения парной или любого другого строения.
  • Еще обратите внимание на то, чтобы на брусьях не было видимых следов повреждения жуками и другими вредителями.
  • Признаком качественного стройматериала для бани является идеально ровная и гладкая поверхность. Ждите проблем, если вы согласитесь приобрести материал с перекосами и другими повреждениями. Уже на этапе укладки венцов вы убедитесь, почему вам не стоило выбирать этот материал.

Руководство по строительству бани из бруса своими руками

Тем, кто не знает, как построить баню 3х4 из бруса, следует уяснить, что начинать строительство этого сооружения своими руками необходимо с составления проекта. Его можно сделать самому, заказать в проектном бюро либо найти готовый вариант в открытых источниках. В проекте вам необходимо указать точное количество стройматериалов, после чего вы можете переходить к реализации вашего проекта. Первым этапом, с которого всегда должно начинаться строительства, является возведение основания.

Первый этап — фундамент

Парилка, как и все прочие помещения бани, получается легкой, а это значит, что нет необходимости возводить монолитные фундаментные конструкции. Будет вполне достаточно и обычного ленточного или столбчатого фундамента.

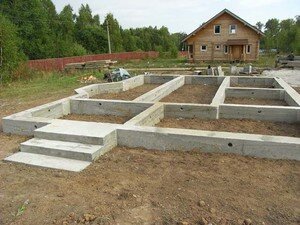

Если вы решили строить своими руками основание ленточного типа, то вначале вам необходимо выкопать траншею по периметру и под стенами будущего строения. На ее дно необходимо уложить песчано-гравийную смесь, а сверху армирующую сетку. Теперь начинайте изготавливать опалубку, после чего ее необходимо залить бетоном. Специалисты рекомендуют делать фундамент глубиной 70–100 см. Чтобы подобрать оптимальную глубину, советуем учитывать уровень промерзания почвы в месте вашего проживания.

Готовая конструкция должна возвышаться над землей не менее, чем на 50 см. Соблюдение этого условия гарантирует достаточную защиту нижних венцов от повышенной влажности. Внутри периметра ленточного фундамента вам необходимо изготовить полосы из песка и щебенки. Далее у вас есть два варианта: сразу залить бетоном либо заняться возведением деревянного пола. Конкретные рекомендации здесь трудно дать, поэтому ориентируйтесь на личные предпочтения.

Технология строительства столбчатого фундамента для бани из бруса предусматривает изготовление опор из кирпича и тонированных асбестовых труб по всему периметру основания, а также в углах и под внутренними стенами будущего строения. Но прежде чем устанавливать опоры в месте их расположения, необходимо изготовить бетонную «подушку». При установке столбов необходимо выдержать шаг 150 см.

При изготовлении любого основания нужно соблюдать следующее правило — обязательно должно быть выполнено дополнительное армирование. Чтобы бетон смог достаточно хорошо отвердеть, ему необходимо дать постоять примерно 3–5 недель. После этого можно переходить к следующему этапу.

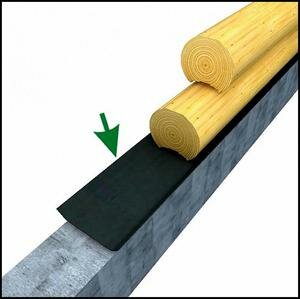

Второй этап — гидроизоляция фундамента

Здесь вам потребуется на затвердевший фундамент нанести слой расплавленного битума, а поверх него — слой рубероида. Когда битум отвердеет, необходимо повторить операцию. В результате должна получиться прочная двухслойная влагозащита.

До того как перейти к следующему этапу, вам необходимо обработать деревянные конструкции антисептическими составами. Это следует делать сразу же после подготовки врубов для соединения брусьев при условии, что эти врубы не были сделаны изначально.

Третий этап — первый венец

Теперь можно начинать укладку первого венца стен бани из бруса. Первым делом вам нужно закрепить на гидроизолированном основании рейки толщиной до 1,5 см, но прежде их нужно обработать антисептиком. В процессе укладки реек обязательно выдержите шаг 30 см.

Читать еще:  Ручей на участке своими руками

Рейки будут служить опорой для первого венца брусьев. Рейки используются как промежуточный слой, который поможет избежать контакта бруса с фундаментом бани. За счет него дерево будет лучше защищено от гниения, что поможет увеличить срок его службы.

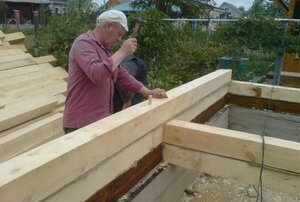

Начинайте устанавливать первый венец, но пока не фиксируйте его намертво. Прежде вам необходимо проверить, что он стоит правильно и ровно, а для этого вам потребуется угольник и уровень. Если понадобится, подкорректируйте расположение брусьев нижнего венца, после чего можете крепить его к фундаменту. Для этого вы можете использовать несколько способов. Чаще всего применяется метод, заключающийся в использовании анкерных болтов.

При этом застройщики чаще всего обходятся без крепления нижнего бруса к фундаменту. Это связано не с нежеланием или отсутствие времени. Дело в том, что такая конструкция отлично выполняет свою функцию и без закрепления нижнего венца, так как устойчивость обеспечивает ее собственный вес. В этом решении есть и еще один важный положительный момент — если впоследствии понадобится заменить брус нижнего венца, то это будет сделать не так сложно.

Не стоит оставлять без внимания пространство между основанием и первым венцом, которое необходимо заделать монтажной пеной.

Четвертый этап — остальные венцы

Чаще всего стены бани возводят из деревянного бруса сечением 15 x 15 см. Для начала вам необходимо уложить на первый венец бруса теплоизоляционный материал, в качестве которого чаще всего используют мох или джут. При их отсутствии подойдёт и пакля. При утеплении конструкции с помощью мха или пакли учтите, что вам придется сделать напуск по краям 10 см. Впоследствии, когда вы закончите работу, эти края послужат вам для конопатки.

Теперь можно переходить к укладке второго венца бруса, и для их крепления используют деревянные нагели. Но вначале следует проделать крепежные отверстия подходящего диаметра. С помощью одного нагеля можно скрепить два-три ряда бруса. В процессе укладки стен бани из бруса обязательно контролируйте высоту. Это необходимо делать каждые три-четыре ряда, используя строительный уровень и угольник. Перед тем как перейти к укладке следующего венца, уложите на предыдущий слой уплотнителя.

Два верхних венца нужно установить без закрепления. Это обусловлено усадкой древесины. Переходить к установке потолочных балок можно, только когда завершится усадка древесины. Но прежде чем вы начнете устанавливать банки, вам придется сперва демонтировать верхние венцы.

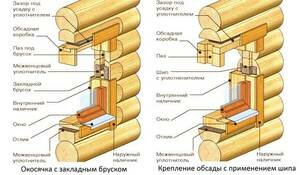

Пятый этап — дверные и оконные проемы

Для изготовления проемов, предназначенных для установки дверей и окон, используют несколько способов:

  1. В первом случае отверстия делают непосредственно после окончания строительных работ. Вначале вам необходимо создать небольшие зазоры в венцах в том месте, где будут установлены двери и окна. При выборе размеров зазоров ориентируйтесь на габариты конструкций, которые будут впоследствии здесь установлены. Когда вы завершите основные строительные работы, вам нужно проделать с помощью бензопилы проемы, в которые и будут установлены окна и двери.
  2. Другой способ изготовления проемов под двери и окна предполагает выполнение необходимых отверстий на этапе строительства бани из бруса. Однако он является более трудоемким. Если вы решите выбрать этот вариант, то вам понадобятся специальные пазы и бруски с торцевыми врубками.

Учитывая все эти сложности, лучше всего использовать первый способ, который является более простым и наиболее распространенным.

Шестой этап — конопатка

Закончив строительство брусовой «коробки», вам необходимо дать ей «перезимовать» в течение примерно 6–7 месяцев. Это время нужно для усадки дерева. Обязательно защитите постройку на период «зимовки» с помощью шифера и досок. Но это делать необязательно, если в процессе изготовления конструкции вы уплотняли венцы мхом. Брусовая баня отлично вам послужит и без дополнительной конопатки.

Но всё же не стоит спешить с принятием окончательного решения, сначала тщательно обследуйте баню. Если вы сможете обнаружить крупные щели, то, значит, без конопатки вам не обойтись. Возьмите паклю или мох, изготовьте из них жгут, а затем вставьте его в расщелину и хорошенько утрамбуйте.

Другим прекрасным материалом для заделки щелей является джутовый уплотнитель. Учитывая его рабочие характеристики, он является более предпочтительным вариантом, нежели пакля и мох. Хотя у него имеется серьезный недостаток — он стоит гораздо дороже вышеупомянутых уплотнителей.

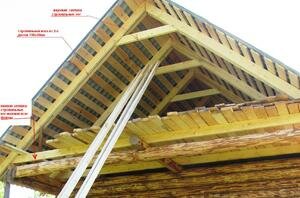

Седьмой этап — крыша

На этом этапе работы нужно выполнять не менее тщательно, чем на предыдущих. Все дело в том, крыша — последний барьер на пути осадков. Но начинать строить кровельную конструкцию можно только по окончании усадки. Если вы поспешите, то уже спустя пару лет крыша сильно деформируется.

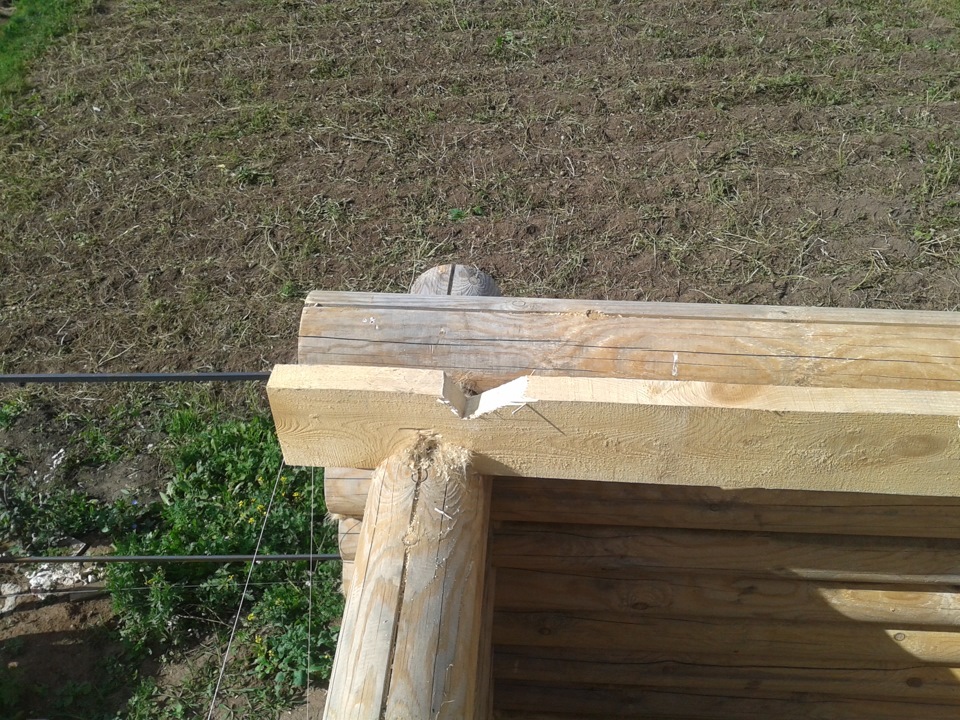

  1. Берем деревянные балки и укладываем прямо на верхнюю обвязку стен.

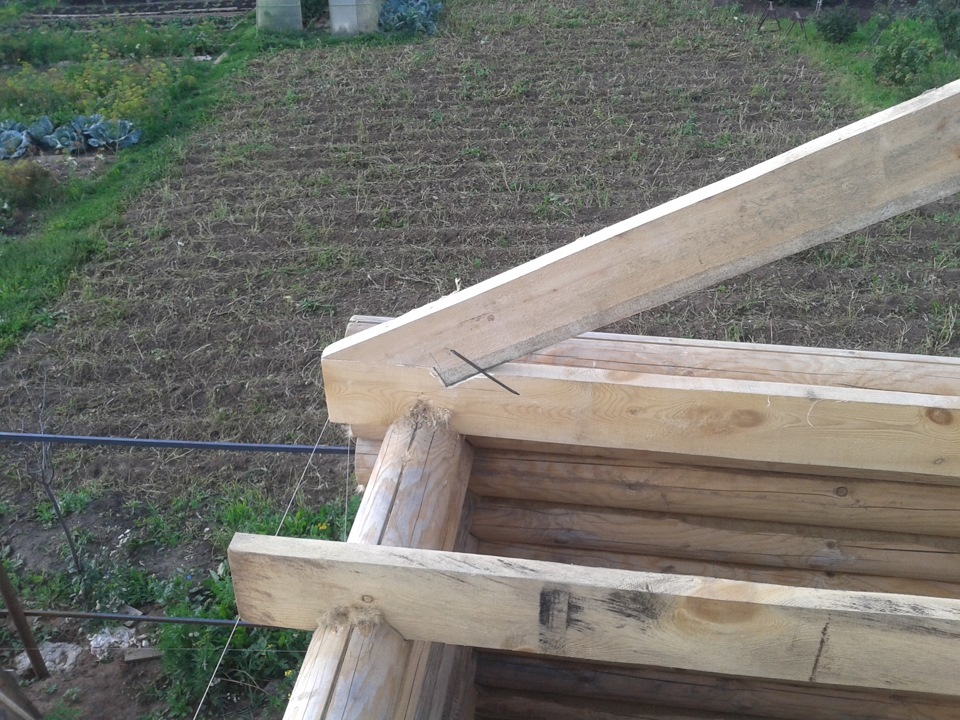

  2. Теперь к зафиксированным балкам необходимо прикрепить стропильные ноги, размещая их на расстоянии 100 см друг от друга. Для плотного примыкания стропил в коньковой части крыши их придется спилить под заранее рассчитанным углом.
  3. Теперь вам нужно прибить к стропилам сплошной дощатый настил. Это касается тех случаев, когда на финишном этапе вы будете применять мягкий рулонный материал. Если в качестве кровельного материала вы решили использовать черепицу, шифер или иной листовой материал, то вам придется изготовить обрешетку.
  4. Теперь можно начинать укладывать финишное кровельное покрытие, в точности соблюдая указания инструкции к выбранному вами материалу.
  5. Здесь вам потребуется оцинкованное железо, которым нужно закрыть конек крыши. Это сделает его более стойким к неблагоприятным воздействиям природных факторов.
  6. Здесь вам необходимо отделать фронтоны кровли заготовленными для этих целей материалами. Вы можете использовать сайдинг, деревянную доску или вагонку. Выбор может быть любым, всё зависит от ваших предпочтений.

Заключение

Строительство любого объекта является ответственным мероприятием, особенно, если им выступает баня из бруса. Процесс ее возведения имеет свои особенности, которые необходимо знать каждому, кто собирается строить ее своими руками. И вам обязательно в процессе решения прочих вопросов потребуется узнать о порядке, в соответствии с которым необходимо выполнять работы по строительству бани.

Читать еще:  Правила полива огурцов в теплице

Поэтапное строительство бани своими руками является гарантией того, что вы сможете в точности выполнить все требования технологии и обеспечить длительный срок службы бани.

Сообщества › Сделай Сам › Блог › Строю баню своими руками

Все началось с покупки участка в прошлом году.

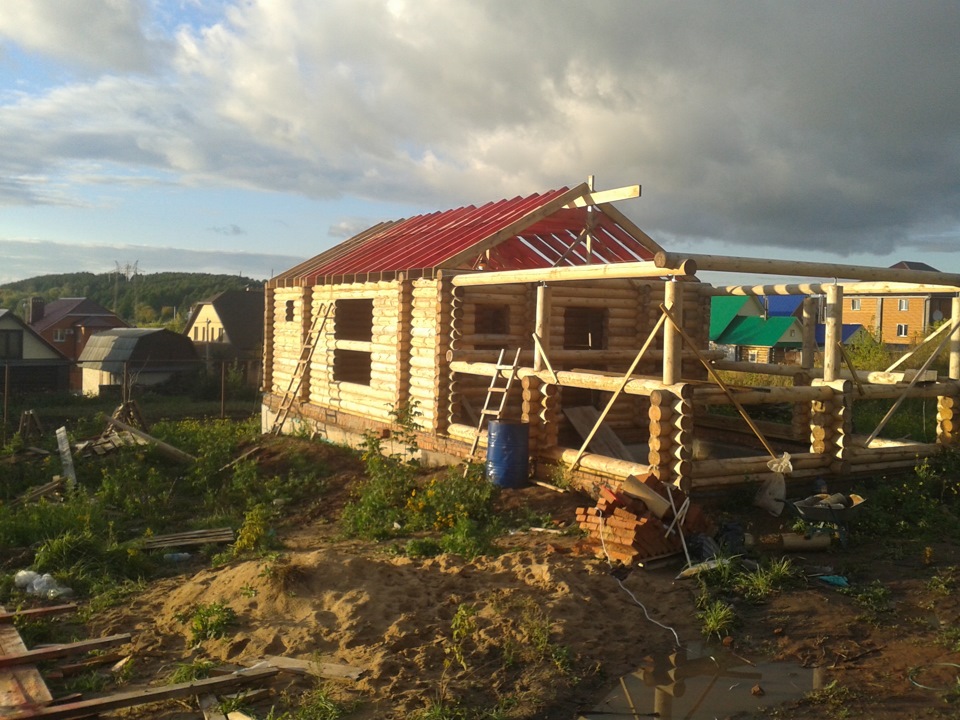

На весну была намечена стройка. Так как без доп финансовых вливаний, на денежные средства имеющиеся в наличии дом не построить, решил чтобы долгострой не получить начать с бани.

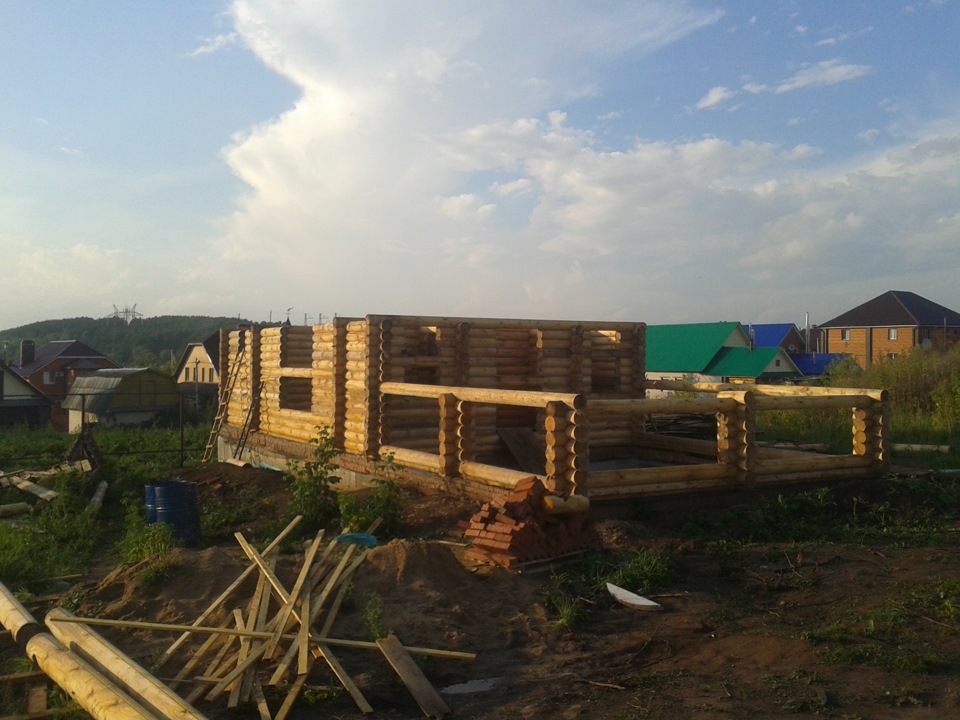

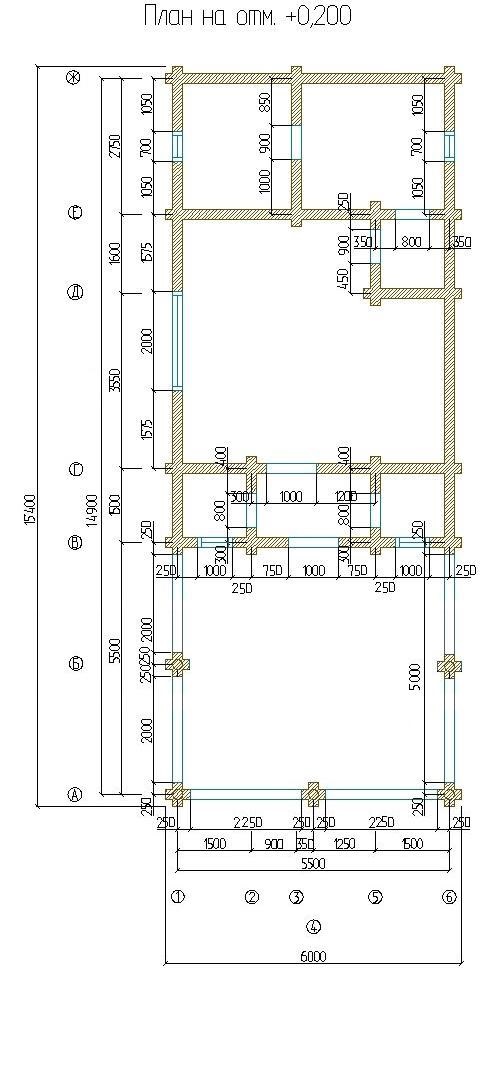

Был заказан сруб из оцилиндрованного бревна 200мм в диаметре.

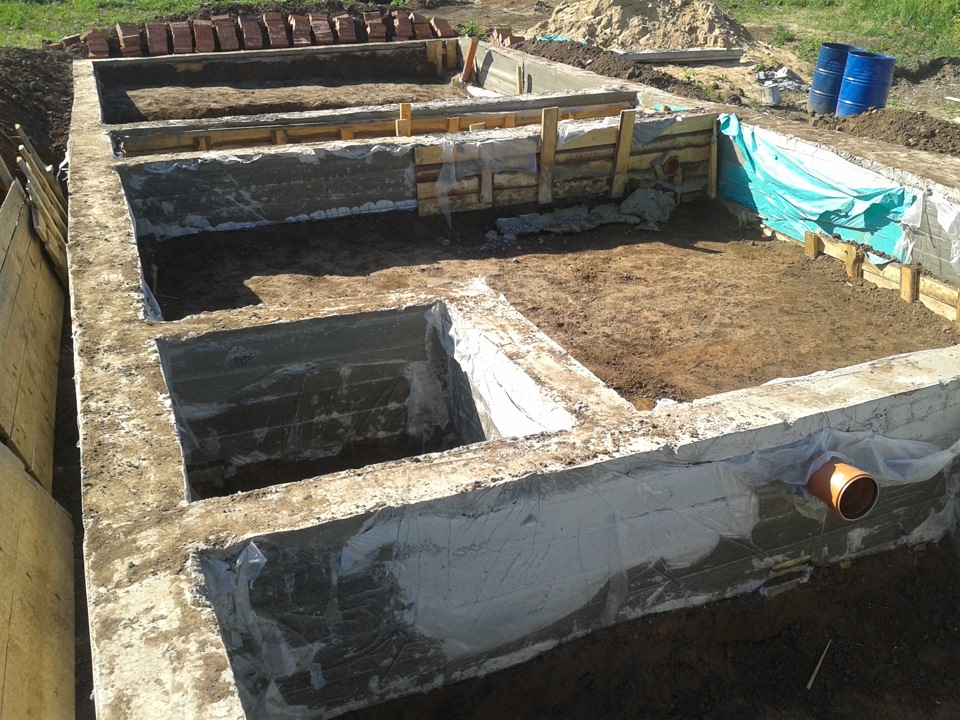

Начало было как у всех, нанят трактор, прокапавший траншею, потом «чудо мастера», которые собрали опалубку и связавшие арматуру. Опалубка у них развалилась при заливке бетона, и вместо стены в 250мм, я получил все 700.
Бетона не хватило вывести в горизонт. дальше в ручную доливали. Итог горизонта нет! Один угол 0, другой -13,5, третий -9, четвертый -6.

Ладно, думаю цоколем выведу.

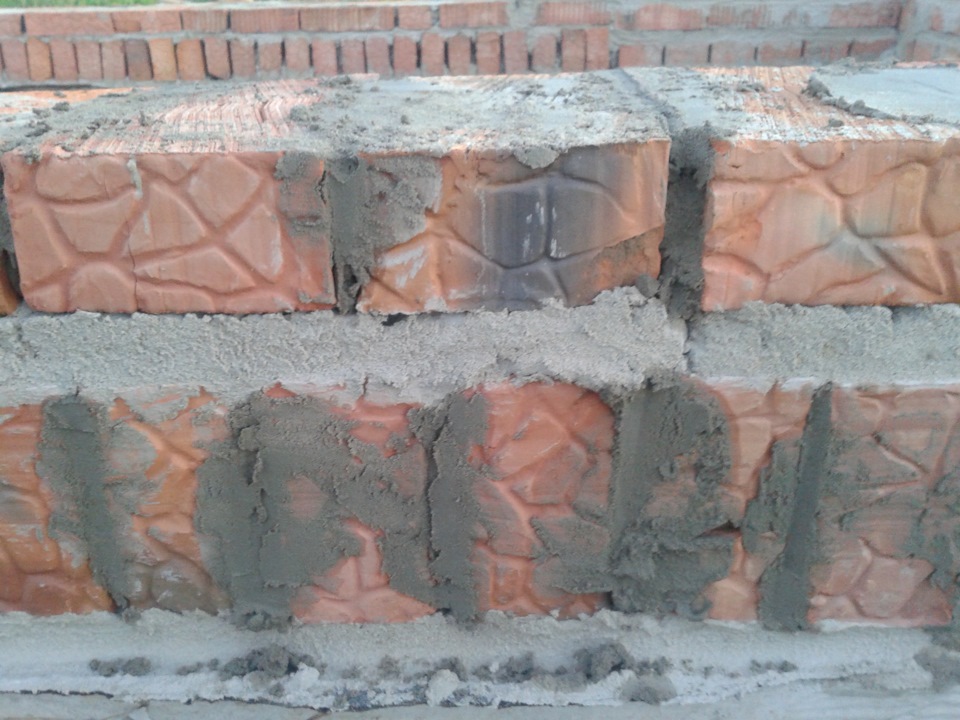

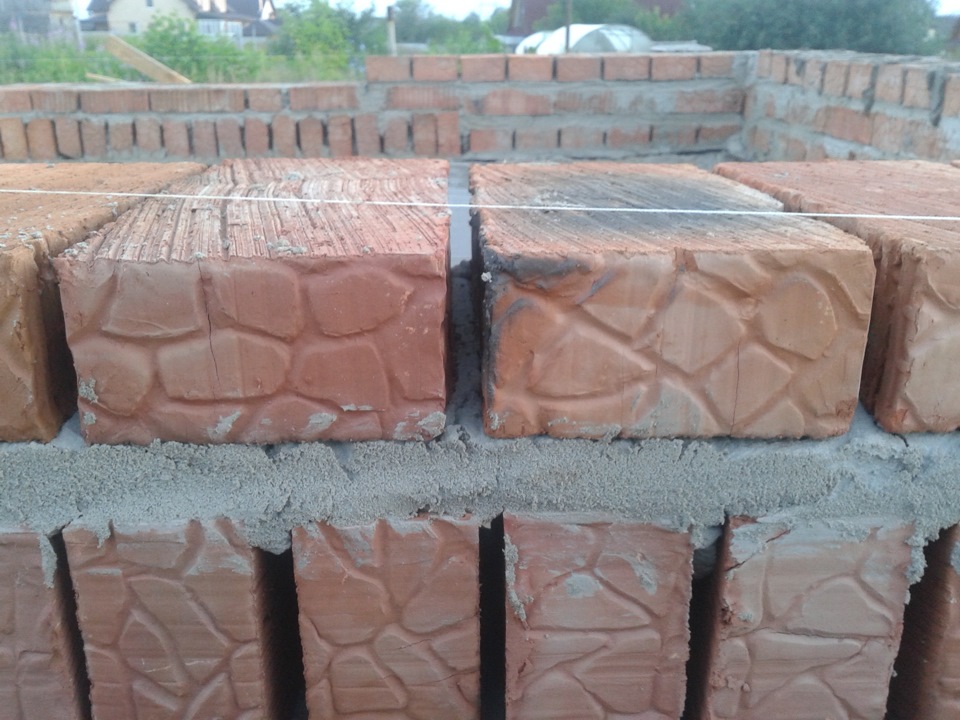

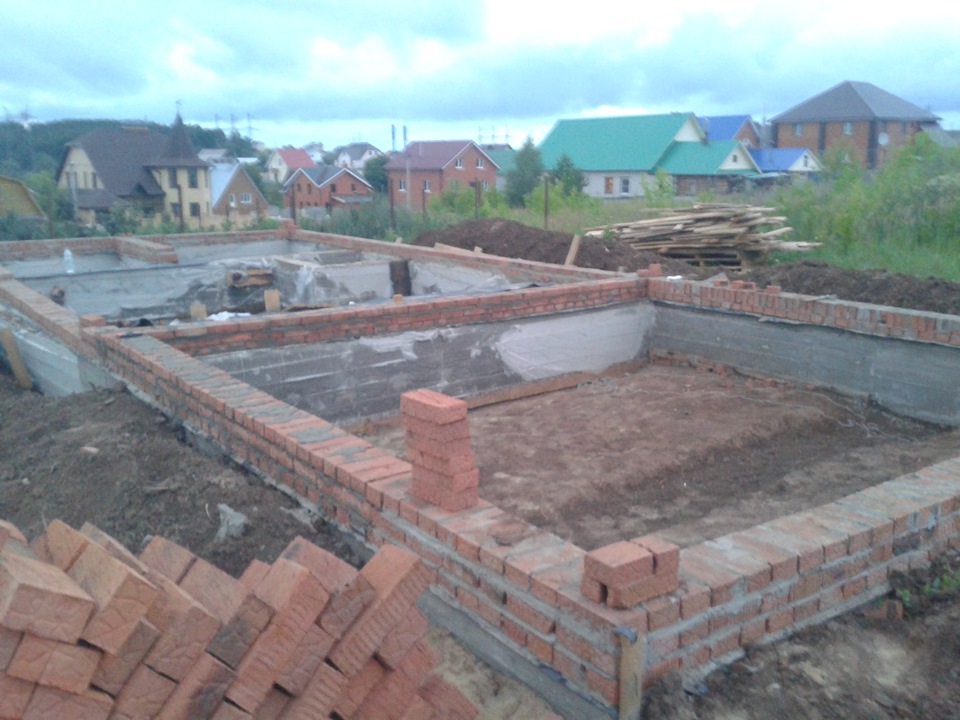

Нанимаю «чудо мастеров» которые мне начали вот так выкладывать кирпич

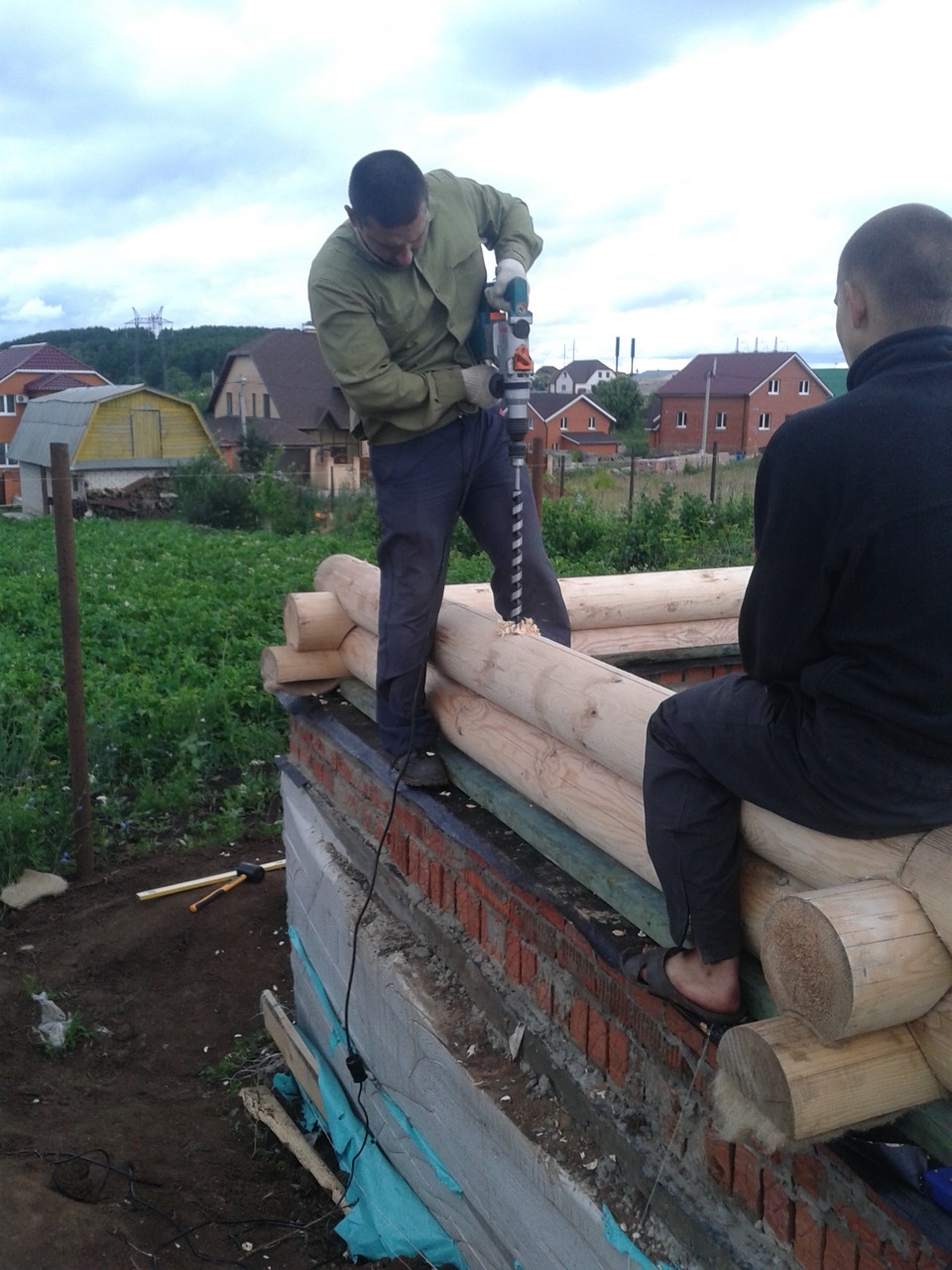

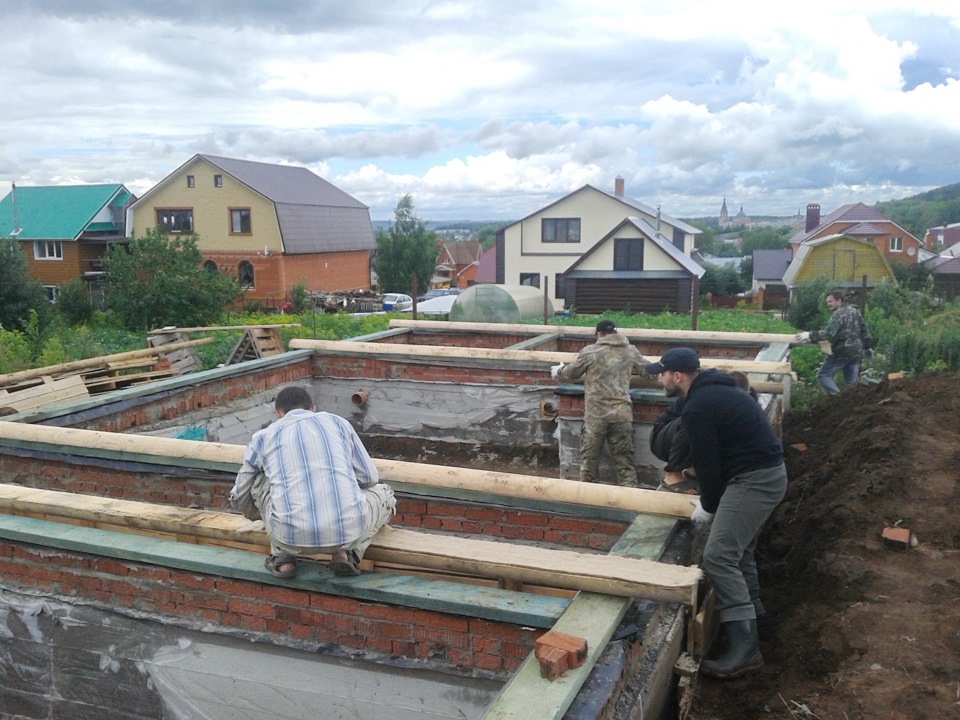

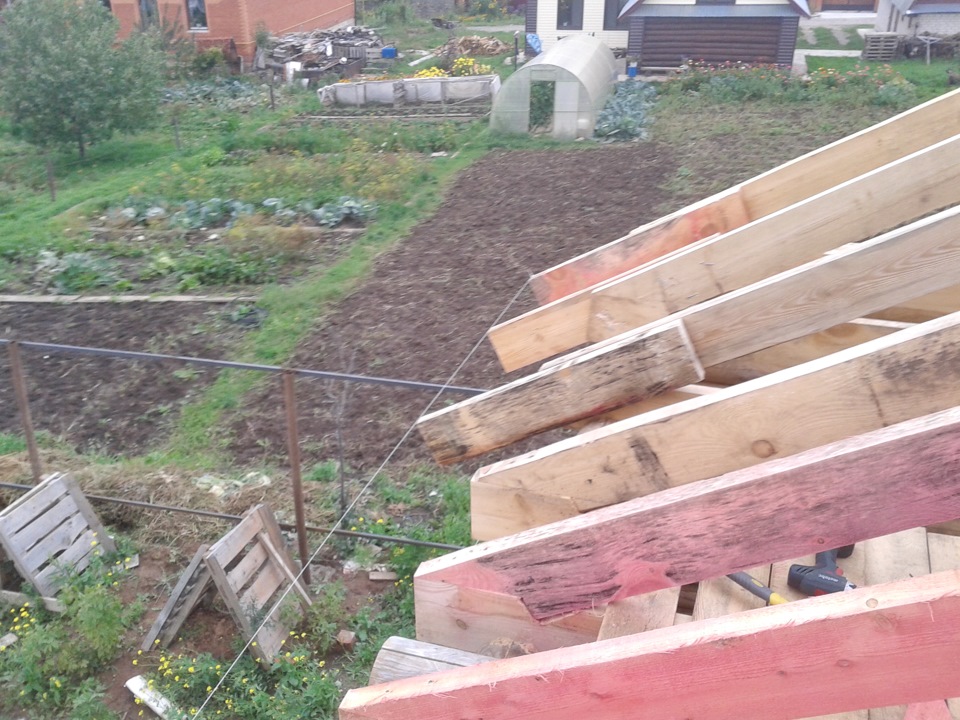

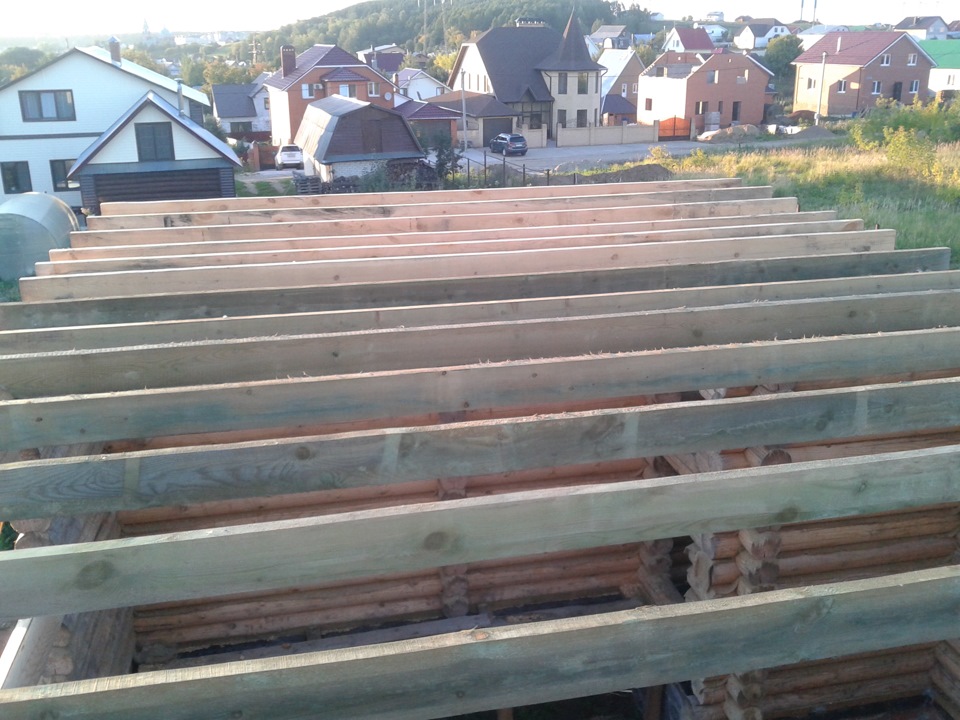

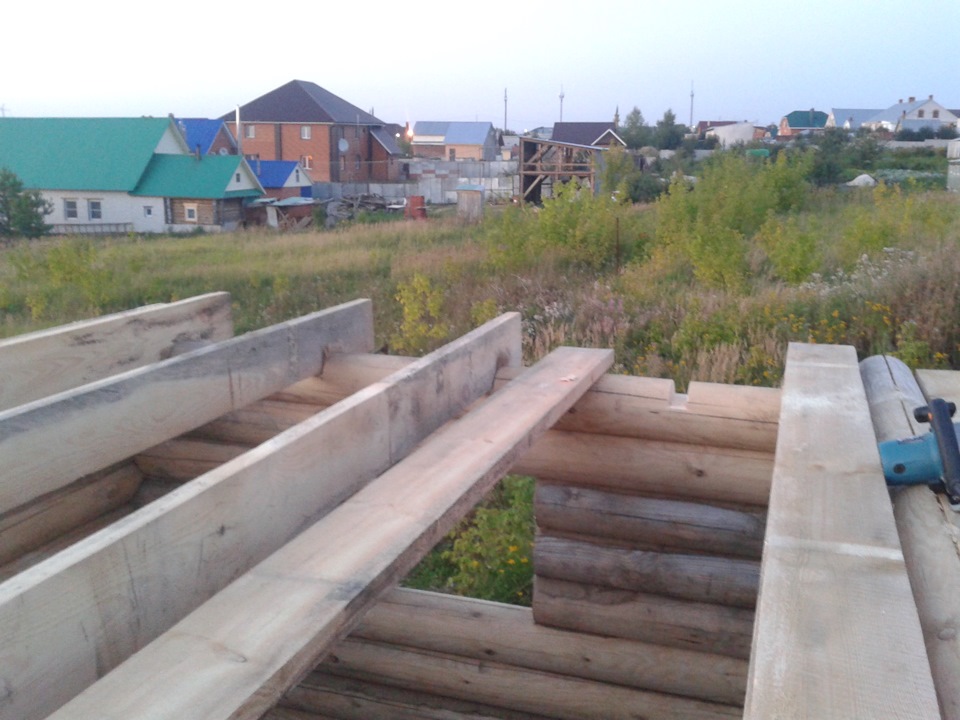

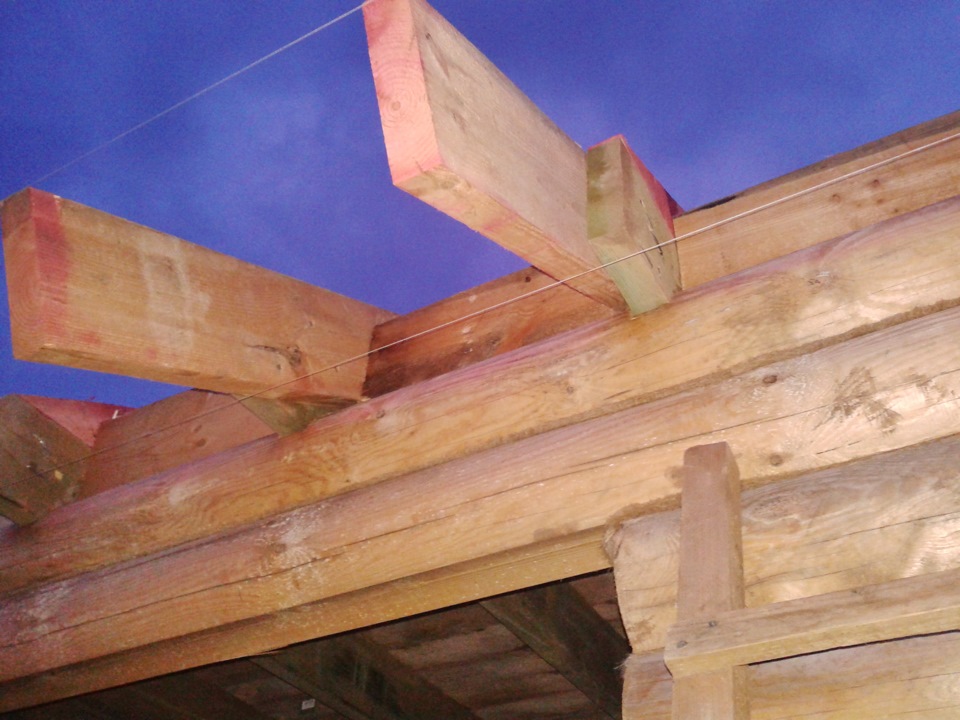

а потом между стропилами приколотил доски, чтобы утеплитель можно было закладывать

Стройка продолжается…

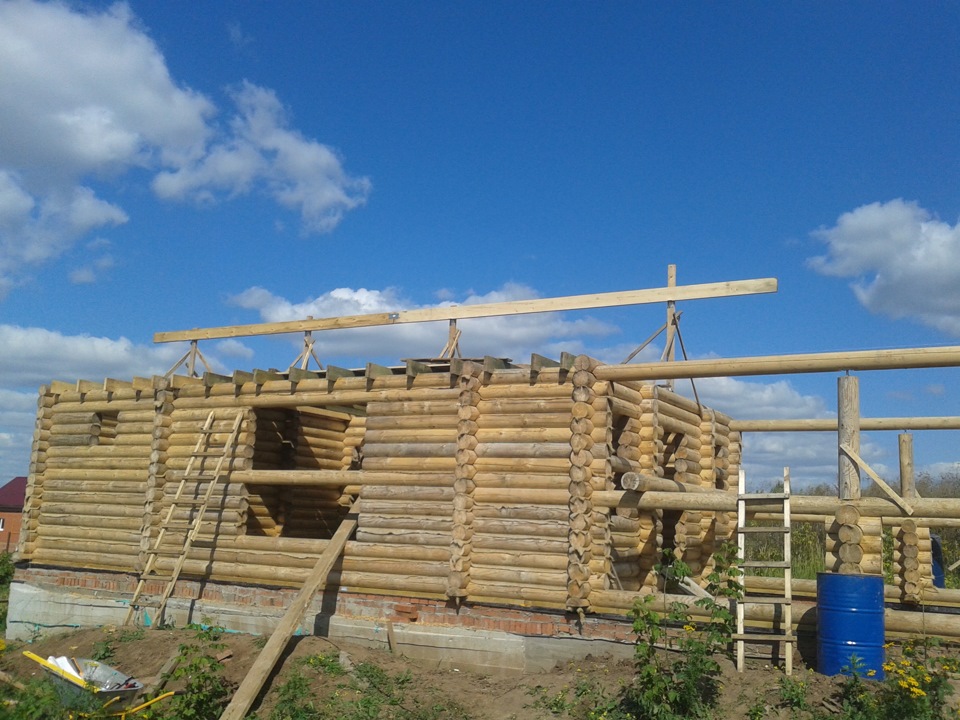

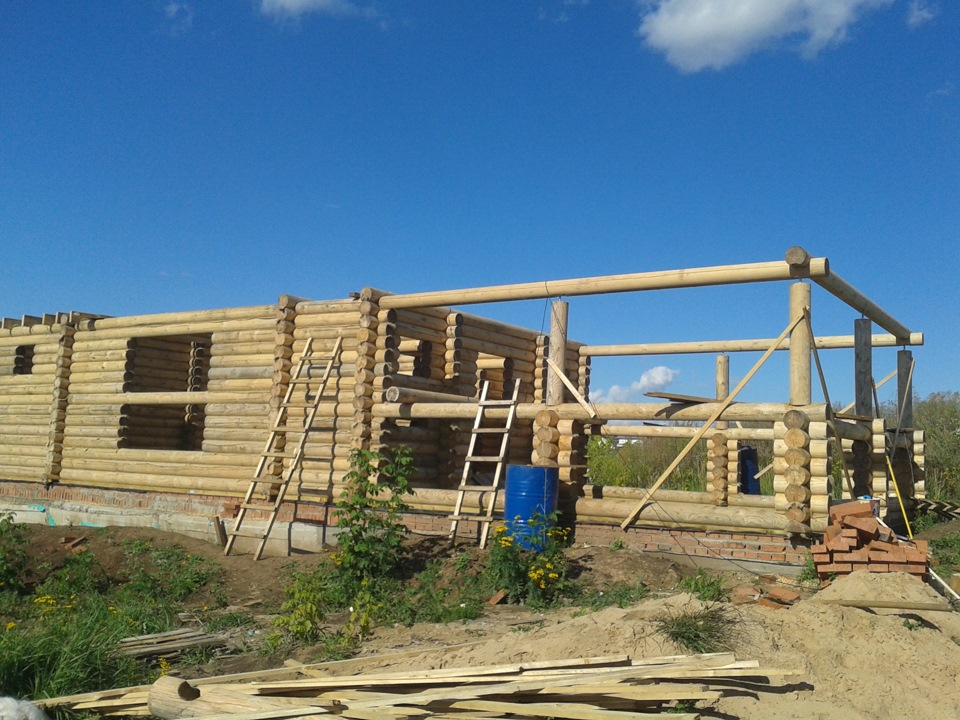

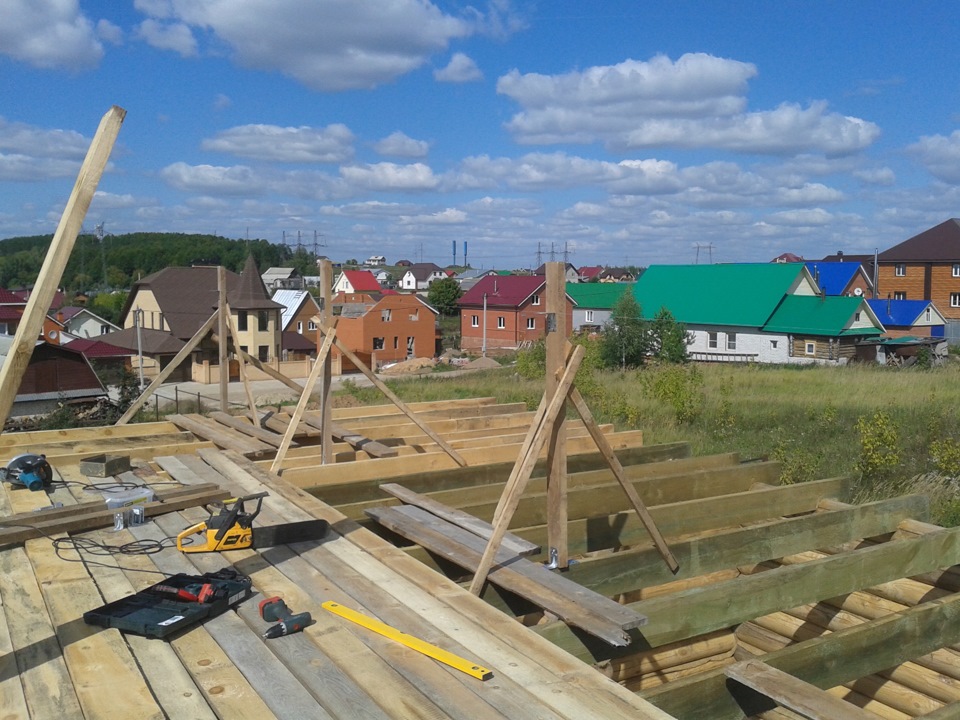

Надо выставить стропильные фермы над верандой, установить гироизоляционную пленку и набив обрешетку подойти к монтажу металлочерепицы.

Вот так я строю баню своими руками.
Из-за криворуких строителей, решил что баню построю полностью сам.
А на дом буду искать бригаду только по рекомендациям

Метки: баня, сруб

Комментарии 237

Красивая банька! Можно стоимость сруба в ЛС? Тоже хочу себе баньку примерно таких размеров

Стропила чем обрабатывал?

часть неомидовским противопожарным (красный), часть обычным

«Своими руками» — улыбнуло… Вот помню мы с супругой строили дом и баню, там да, своими руками тягали брус…

ну так и я своими тягал…и улыбок у меня это не вызывает…только шок замешанный на радости, что это прошедший этап.

А я смотрю что атм народу куча. Думал «строители»

друзья помогали в начале, примерно пол сруба поставили, но самое «вкусное» — верхние бревна достались мне одному, позвоночник каждый день в трусы осыпался.
Как вспомню 6 метров бревно надо на 3-х метровую высоту положить в одну харю, так дрожь по телу, но ничего затаскивал.
Глаза боятся, руки делают, спина трещит

Такая же история. Особенно с 15го по 17й венец — это было что то…

Вопрос: лаги чем-то крепятся к стопе или просто лежат в пропилах?

гвоздями 200мм крест на крест

так и не понял до конца кладку без вертикальных швов, в чем смысл? какие то новые технологии?))) а чем мотивировали чудо мастера такую укладку?

ничем не мотивировали…сказали: так же делают и все

в понедельник покупаю участок — тоже из задумок — БАНЯ!

хорошо планируйте и просчитывайте, что Вы хотите и в какие средства влезть.

хлчешь что бы было хорошо делай все сам

Мы тоже баню строим из шлакоблока совмесно с хоз блоком
За копания троншеи опалубку и заливка
Зарядили 80 тыс, поэтому сделали сами
Потом заказали 6 кубов, и наняли бригаду 5 чел за 6 тыс и залили
Бетон окреп начали искать каменьщиков
За 74 метра кв шлакоблока, и 30 метров кв кирпича зарядили
42 тысчи, просто жесть
Будем искать хотя бы за 30 и наблюдать за ними
Либо сконей всего будем делать сами
Потом надо искать плотников
Боюсь как бы опять самим делать не пришлось
Ибо есть предчуствие что до снегов не покроим крышей

Ну а дальше отделка вагонкой протяжка проводов и т.п. уже будем делать сами
Но наверно уже весной …

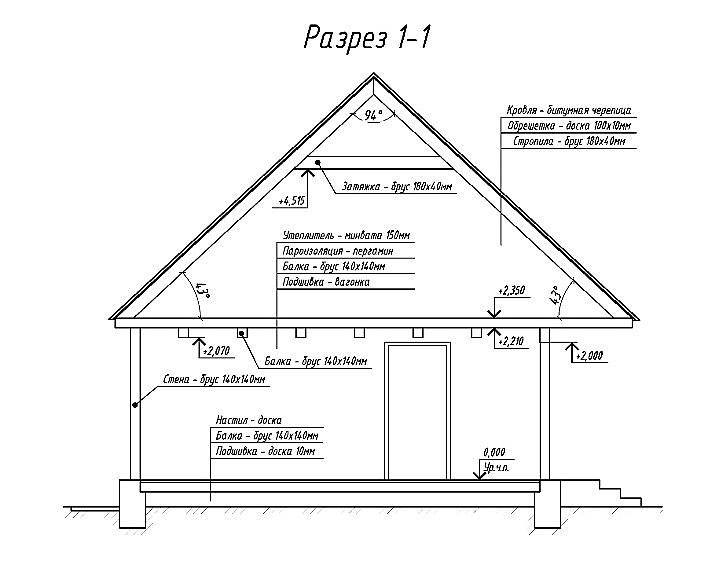

Чертежи бани из бруса

Никто не сможет поспорить с утверждением, проверенным годами – лучшая баня, это баня, построенная из древесины и отделанная деревом. Никакие современные строительные конструкции не заменят этот натуральный и экологичный материал, обладающий поистине уникальными свойствами.

Однако развитие технологий не могло не сказаться и в области деревообработки, тем более, что цельные бревна имеют некоторые недостатки. Неоднородность поверхностного слоя бревна и сердцевины приводят к тому, что уложенные в сруб столбы дерева растрескиваются по всей длине, а это – и ухудшение внешнего вида здания, и снижение долговечности.

Выход из ситуации был найден не только в более правильной и тщательной сушке, было придумано профилирование цельного бревна – снятие поверхности бревна специальными фрезами, в результате чего получается квадратный брус с выбранным по всей длине соединением шип-паз. Изобретение было настолько своевременным, что получило широкое распространение среди строителей домов и бань, ведь преимущества такой обработки – налицо.

Построить баню из профилированного бруса своими руками намного проще, чем из обычных бревен – по сути, вы имеете своеобразный конструктор, который нужно просто собрать правильно с минимальной дополнительно обработкой. Еще одно преимущество таких бань – более красивый, упорядоченный и стильный внешний вид, внешнюю (как и внутреннюю) поверхность стен из бруса не нужно дополнительно отделывать.

Бани из бруса можно строить самой разнообразной конфигурации и с высотой до 2 этажей без ограничений, ведь, несмотря на обработку, прочность бруса ничем не отличается от прочности обычного бревна. Чертежи бани из бруса, которые мы схематически представили во второй части статьи, можно условно сгруппировать по популярности, функциональности и конструкции:

  • одноэтажные бани с верандой и / или крыльцом;
  • одноэтажные бани с открытой террасой;
  • двухэтажные бани.

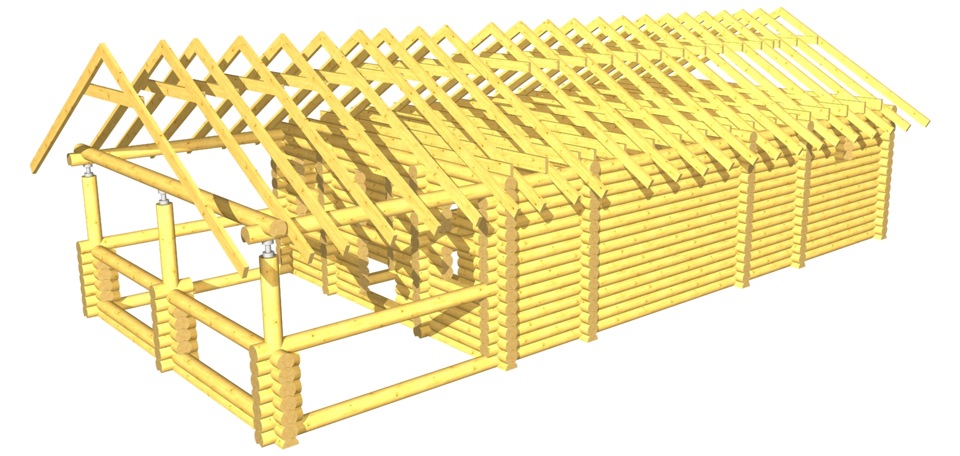

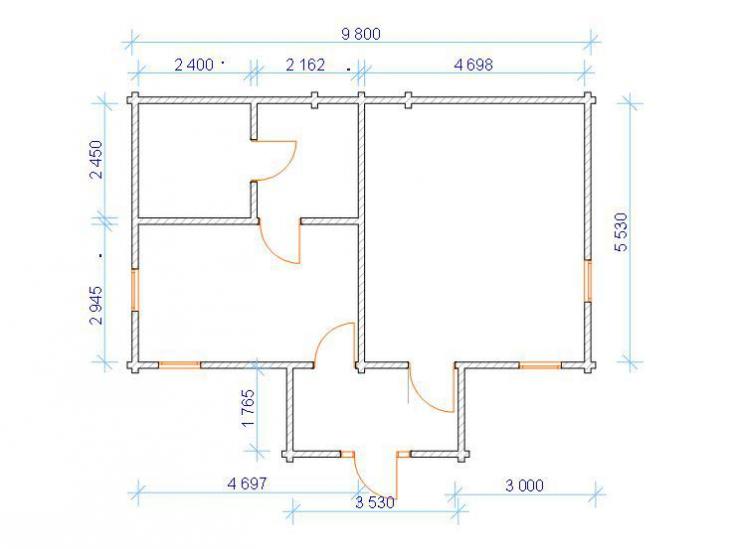

Одноэтажные бани с верандой

С точки зрения экономии финансов – это лучший для застройщика вариант. Обычно это бани небольшой площади, простые с точки зрения конфигурации наружных стен и расположения внутренних помещений, которых, как правило, бывает не менее трех – парилка, моечная и комната отдыха.

Из профилированного бруса вы строите квадратную коробку со всеми предусмотренными проемами под двери и окна, что требует минимальной квалификации и навыков в работе с деревом. Ко входной двери монтируем крыльцо, или крытую веранду, которую можно делать не только из профилированного бруса, но и каркасной.

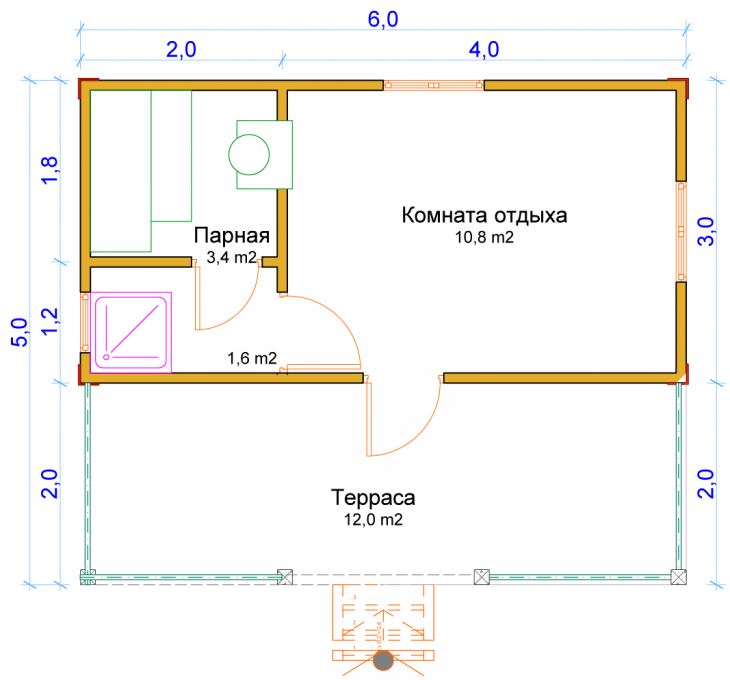

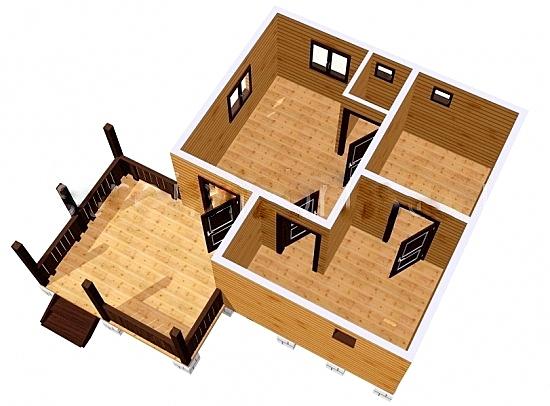

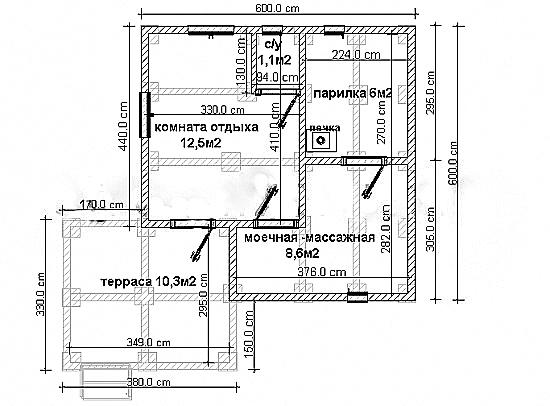

Одноэтажные бани с открытой террасой

Пожалуй, самая популярная схема строительства бани из бруса, которая позволяет получить дополнительную летнюю зону отдыха для любителей банных процедур. Затраты на строительство, а также сложность и стоимость работ незначительно возрастают по сравнению с предыдущим вариантом, однако дизайн самого строения и его функциональные возможности улучшаются несоизмеримо – такая баня бесспорно будет настоящим украшением вашего участка.

Читать еще:  Суть и преимущества подземного полива

Террасу можно делать открытой или закрытой кровельным покрытием – все будет зависеть от ваших личных предпочтений; понятно, что закрытый вариант сделает конструкцию бани более гармоничной и законченной. Да и отдыхать на закрытой террасе уютнее и спокойнее, без оглядки на возможные осадки. Кстати, использовать ее можно каждый день для обычного утренноего или вечернего чаепития и отдыха.

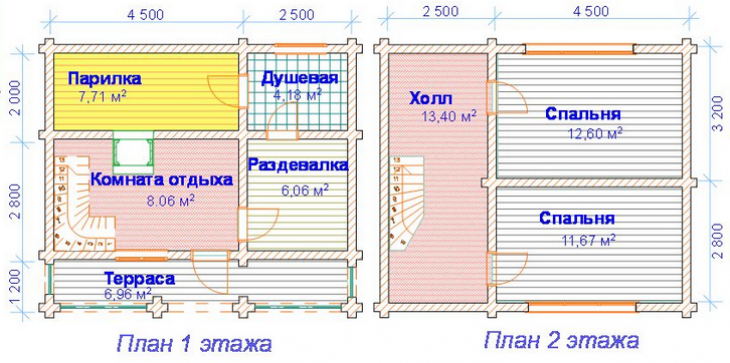

Двухэтажные бани

Чертежи бани из бруса в два этажа пользуются популярностью у небедных людей, которые готовы вкладывать деньги для получения дополнительного уровня комфорта. Такие бани фактически являются уже не просто зданиями для принятия банных процедур – одна или несколько помещений на втором этаже могут использоваться как комнаты для приема гостей в теплое время года. Если такое их назначение не актуально, второй этаж можно оборудовать под тренажерный или спортивных залы, массажный кабинет, игровую комнату для детей и т.д.

Формат бани из бруса в два этажа позволяет реализовать множество фантазий проектировщиков и хозяев этих строений. Их можно строить с террасой и без нее, с балконом на втором этаже, второй этаж можно делать как полноценным, так и мансардным. Такие бани строятся для полноценного отдыха, и профилированный брус из дерева – при должной обработке – позволяет сделать их по-настоящему здоровыми и долговечными.

Преимущества постройки бань из бруса

  • Строение не требует возведение основательного фундамента, что снижает затраты на строительство.
  • Цена такого сооружения значительно ниже его кирпичных или бревенчатых аналогов.
  • Правильная форма материала упрощает строительный процесс и отделку стен здания.
  • Усадка конструкции составляет порядка 6-10 см, что позволяет гораздо раньше приступить к отделке.

Виды фундаментов для бани

Как правило, при возведении фундамента в первую очередь необходимо учитывать свойства почвы, на которой будет стоять будущая баня. Если грунтовые воды участка проходят глубоко, то имеет смысл сделать обыкновенный ленточный фундамент, который является наиболее простым и надежным. Однако при близком расположении грунтовых вод к поверхности или при очень сильнокаменистой почве лучше всего подойдет свайный либо свайно-винтовой фундамент (см. Какой фундамент для бани лучше).

Любой из этих видов фундамента должен возводиться с учетом глубины промерзания земли, а так как в каждом регионе она своя, то лучше будет поинтересоваться этой информацией дополнительно. Фундамент заливают ниже промерзания почвы на 10-15 см, для того чтобы избежать его дальнейшей деформации в холодный период года. Помимо этого его рекомендуется делать шире основания строения не меньше, чем на 10 см и обязательно покрывать гидроизоляционным материалом.

В пользу свайного или столбчатого фундамента можно отметить то, что он обойдется несколько дешевле ленточного, так как на его заливку потребуется меньше материала. Еще одним его плюсом является то, что он вполне подходит для строительства бани именно из бруса, так как ее законченная конструкция будет иметь сравнительно небольшой вес. Главное что необходимо учитывать при заливке свай это их расположение относительно друг друга, которое не должно превышать более 2 м.

Технология строительства своими руками

Перед тем как начать строительство бани необходимо посчитать и заготовить нужное количество бруса. Ввиду того, что он имеет определенный размер и форму, а также опираясь на чертежи бани из бруса, сделать это не составит большого труда. В основном для постройки бань используют брус размером 15×15 см в сечении, но так как его стоимость довольно высока, то можно воспользоваться брусом с размером сечения 10×10 см, который практически в два раза дешевле. Правда такое строение, особенно в холодных регионах, потребует дополнительного утепления.

Итак, построение бани начинается с первого венца, который называется обвязочным. Он должен быть несколько большего сечения и обычно для этих целей используется брус 20×20 см. Его рекомендуют укладывать на подложку, сделанную из поперечных реек поверх фундамента, толщиной 1.5 см и шагом около 30 см, а зазоры между ними необходимо заполнить утеплителем. Соединение обвязочных венцов осуществляют в пол дерева, а для того чтобы они не сдвинулись, делают потайной шип.

Далее на этот венец укладывают утеплитель и начинают возведение стен. Для утеплителя более удобным и практичным считается использование льноджутового полотна, которое продается в виде рулонов и после его укладки стены не требуют дополнительного конопатки. При угловом соединении бруса используют такие способы как врубка с остатком и без, которые в свою очередь бывают:

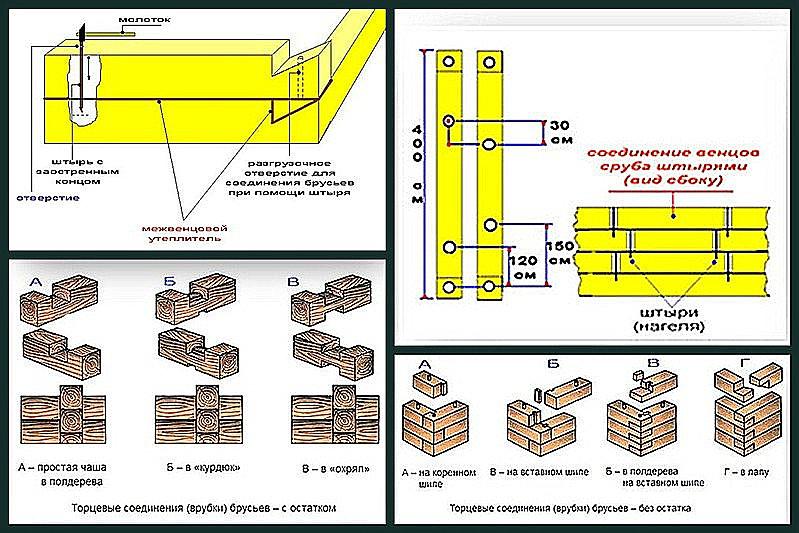

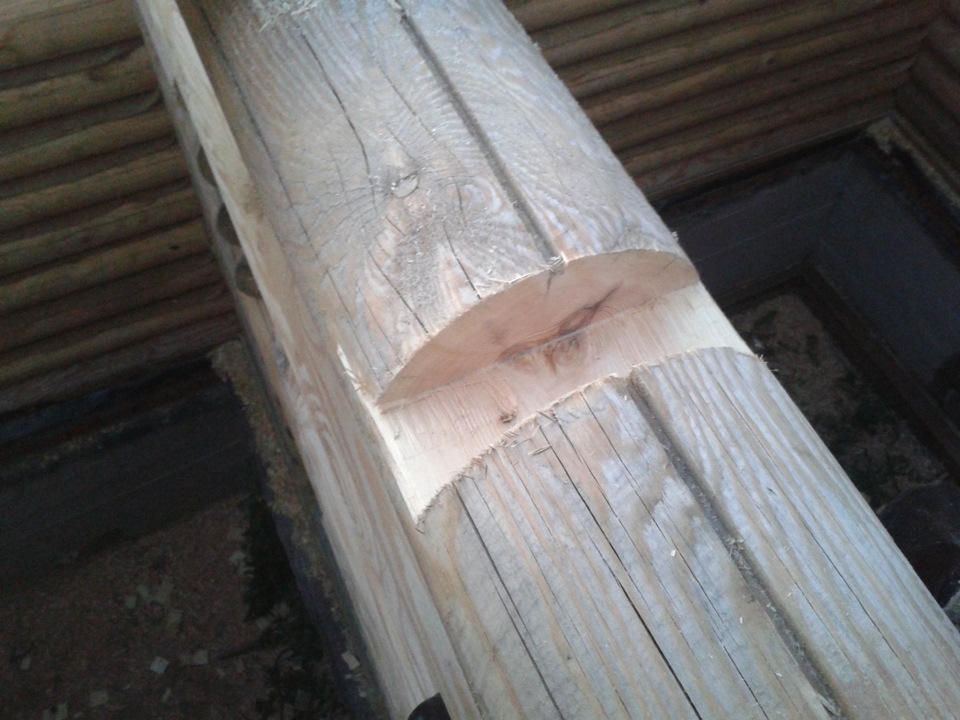

  • В пол дерева – простая чаша.
