Виды конструкции односкатной крыши

Односкатная крыша – особенности конструкции и правила обустройства. Пошаговая инструкция по постройке (125 фото)

Односкатная крыша будет идеальным решением для монтажа своими руками, её конструкция достаточно проста и незамысловата. Дома с односкатной крышей очень популярны в дачном строительстве, так же такие кровли востребованы при сооружении гаражей, бань, придомовых построек и т.д.

В данной статье подробно описана технология строительства кровли с одним скатом, приведены основные рекомендации к строительству, представлены фото односкатных крыш, оговорены основные достоинства кровли такого типа и т.д.

Преимущества односкатной крыши

Помимо незатейливого, доступного даже непрофессионалу процесса монтажа, такой вид кровли имеет массу дополнительных преимуществ, делающих его востребованным в строительстве. Достоинствами такой кровли считается:

  • относительно небольшая масса;
  • приемлемые издержки на обустройство;
  • имеющаяся возможность использования различных видов строительных материалов;
  • возможность доступного монтирования дымоходов, системы водостока и т.д.

Несмотря на то, что односкатная кровля отличается простотой и незамысловатостью, её можно интересно обыграть с помощью дизайнерских решений, тем самым украсив свой участок.

Подготовка к строительству

Перед началом работ, очень важно составить грамотный чертеж односкатных крыш, адаптированный к климатическим особенностям вашего региона, именно ориентируясь на них, определяется необходимый в каждом конкретном случае угол наклона.

После необходимо определиться с кровельным материалом, который будет использоваться в процессе монтажа. Именно от угла наклона односкатных крыш напрямую зависит подбор этого материала. Так, например, мягкая черепица или рубероидное покрытие смело можно использовать на крышах с углом до 10 градусов.

Если угол наклона кровли составляет 20-30 градусов, то в качестве кровельного материала прекрасно подойдет шифер или профнастил. Если наклон достаточно большой, более 35 градусов, то при строительстве лучше использовать металлочерепицу.

Правильный подбор кровельного материала – очень важный подготовительный этап перед началом строительства. Нужно найти такое покрытие, которое позволит своевременно и благополучно удалять атмосферные осадки с поверхности.

Приступаем к монтажу

Для самостоятельного возведения кровли необходимо подготовить все необходимые стройматериалы и инструменты. Все деревянные элементы, которые будут использованы в процессе монтажа, должны отвечать нормам качества, иметь влажность не выше 22%.

Дополнительно материалы из дерева лучше всего обработать специальными антисептическими средствами. Не стоит забывать о крепежных элементах: ригелях, подкосах, распорках, которые обязательно понадобятся в процессе монтажа односкатной крыши.

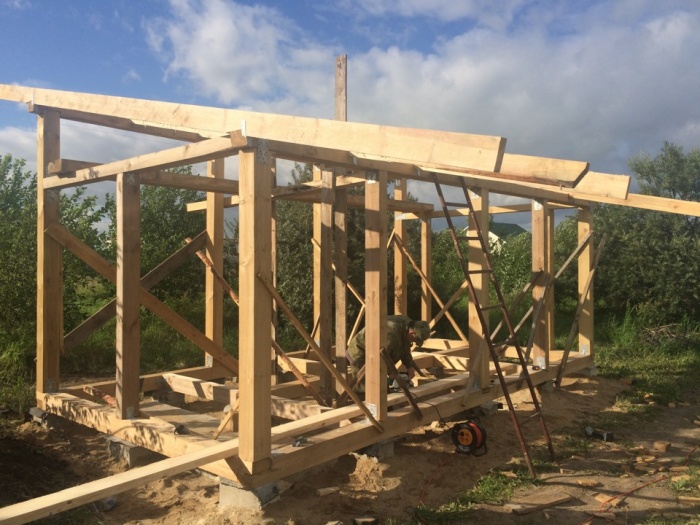

Шаг 1. Монтаж стропильной системы. Она полностью зависит от габаритов планирующегося строения, и от стройматериалов, используемых для возведения стен постройки. Стропила устанавливаются на мауэрлат. Если размеры строящейся конструкции небольшие, а длина пролета не больше 4,5 метров, то устройство стропильной системы окажется несложным, она будет включать в себя мауэрлатный брус и саму стропильную опору.

В случаях, когда размеры постройки достаточно габаритные, то помимо вышеперечисленного, понадобится установка дополнительных подстропильных ног.

Важно для обустройства стропильной системы использовать высококачественные материалы, это обеспечить безопасность и долгий срок службы односкатной кровли.

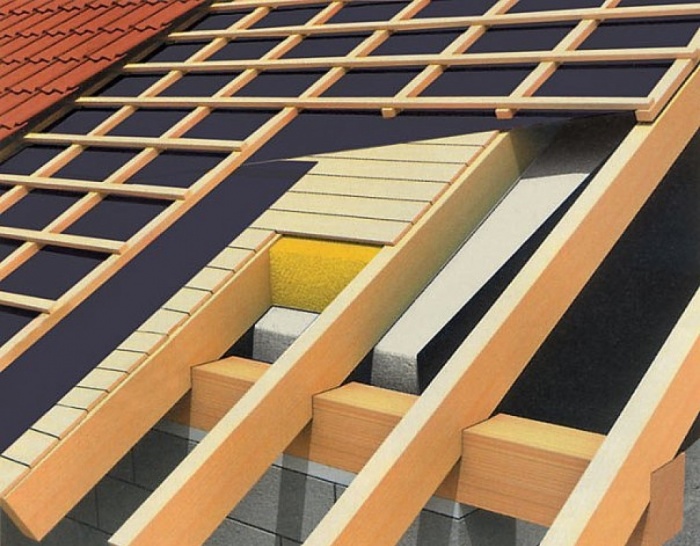

Шаг 2. После установки стропил, на них постепенно укладывают доски, а сверху дощечек – пароизоляционную пленку. Полоски пароизоляционного материала должны быть уложены внахлест друг на друга и соединены строительным скотчем.

Шаг 3. Укладка утеплителя. Толщина этого слоя должна быть более 20 см., внимательно следите, чтобы при кладке утеплителя не оставалось щелей.

Шаг 4. Монтаж гидроизоляционного слоя. Он должен располагаться на небольшом расстоянии от утеплителя, для этого, между слоями подкладываются бруски из дерева. Гидроизоляционный материал прикрепляется с помощью специального строительного степлера.

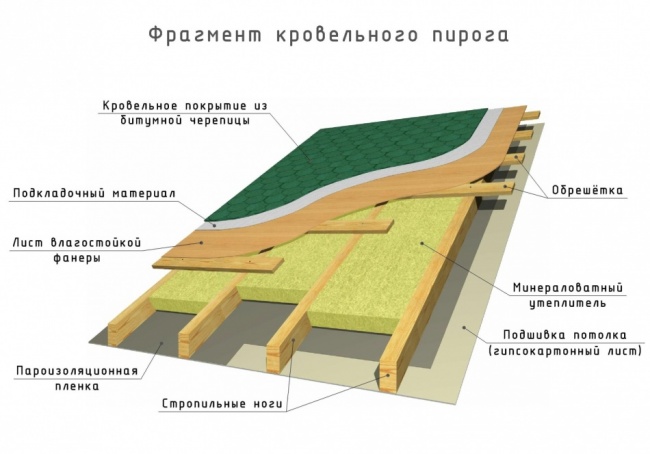

Шаг 5. Обрешетка. Сверху получившегося «кровельного пирога» с помощью реек или деревянных брусков возводят обрешетку.

Шаг 6. Покрытие крыши кровельным материалом.

Надеемся, что мы смогли ответить на волнующий вас вопрос: «Как сделать односкатную крышу своими руками?». Главное в этом деле – тщательно рассчитанный проект кровли, правильно выбранный угол наклона, качественные материалы. Тщательно подготовьтесь к процессу строительства и у вас все получится!

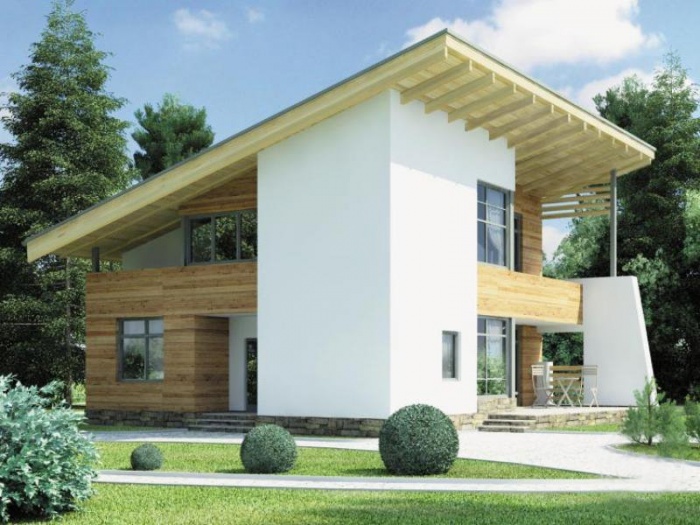

Односкатная крыша

Односкатная крыша – это наклонная плоскость (скат), которая опирается на расположенные на различных высотах несущие стены.

Односкатная крыша — это крыша состоящая из одного ската. Так же широко применимо сокращённое название односкáтка (крыша односкатка, сделать односкатку).

Данный вид крыш применим к любым типам строений. Односкатную крышу устраивают на жилых домах, гаражах и складских помещениях, беседках и навесах, и многих других строениях.

С прямой плоскостью ската

Односкатные крыши с прямой плоскостью ската могут быть любой геометрической формы: прямоугольной, треугольной, квадратной, ромбической, круглой, овальной, трапецевидной и многими другими.

Односкатные крыши с прямой плоскостью ската хоть и являются самыми простейшими в конструкции, но имеют свои характерные особенности в устройстве и монтаже.

Читать еще:  Выбираем удачный вариант дизайна веранды загородного дома или дачи

Такая крыша обладает простой типовой конфигурацией. Для неё подходит практически любое кровельное покрытие, соответствующее заданному уклону крыши.

Конструкция односкатной крыши

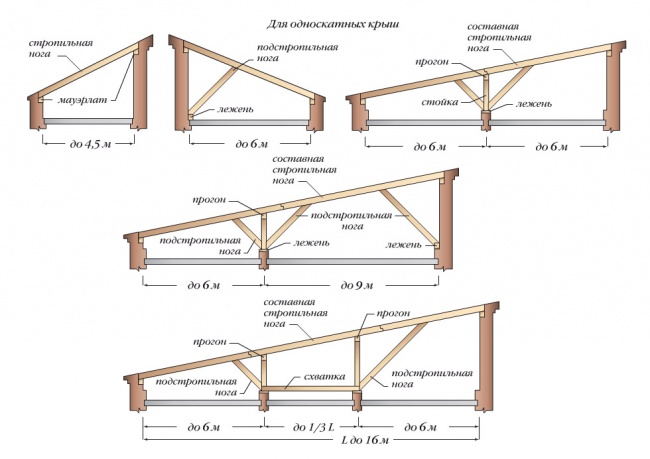

Схемы устройства стропильной системы односкатных крыш с разным размером заложения (расстояние между несущими стенами). В зависимости от этого размера, появляются дополнительные элементы стропильной системы.

При расстоянии между несущими стенама в 4.5 метра, стропильные ноги опираются на мауэрлаты, расположенные на стенах и ни каких дополнительных элементов не нужно:

При заложение от 4.5 до 6 метров добавляется подстропильная нога, опирающаяся на лежень, расположенный у более высокой несущей стены:

При размере заложения от 6 до 12 метров необходимо устраивать прогон:

От 12 до 15 метров:

Свыше 15 метров:

Разновидности односкатных крыш

Округлая форма крыши

Округлая форма крыши заметно выделяет любое строение.

Односкатная крыша с изогнутой плоскостью

Плоскость такой односкатной крыши имеет несколько изгибов. Часто каркосом крыши служат шаблонно гнутые металлические профильные трубы или деревянные фермы с округло ломанной плоскостью.

Плюсы односкатных крыш

  • Применима для строений любого типа

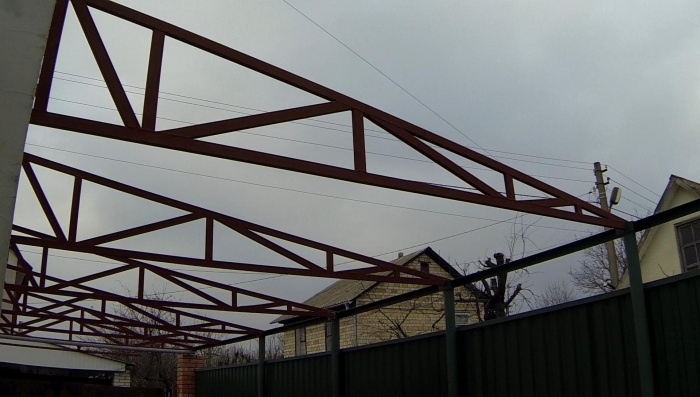

  • Каркас односкатной крыши можно выполнять из многих материалов: металлические трубы, дерево, пластик и др.
  • Минимальный расход строительных материалов, что значительно удешевляет цену крыши
  • Простота конструкции и функциональность
  • Отсутствуют ендовые
  • Возможно применение любых видов кровельных материалов.

Единственным минусом может быть скопление мусора (листва, ветки и т.д.) на поверхности кровли и необходимость его периодической уборки.

Односкатная крыша своими руками

Если в процессе постройки дома вы задумываетесь о том, как правильно и интересно сделать кровлю, то у вас есть два распространенных варианта – это односкатная и двускатная форма кровли. Хотя двускатная крыша пользуется большой популярностью, она достаточно сложная и для ее сооружения потребуется немало времен. Односкатная форма кровли приобретает все большую популярность, благодаря необычному виду и простоте установки.

Поэтому в этой статье мы рассмотрим устройство односкатной крыши, как правильно подобрать материалы для кровли, как утеплить данную часть, и как сделать работу своими руками. А чтобы односкатная крыша своими руками получилась правильной, мы предоставим чертежи и фото.

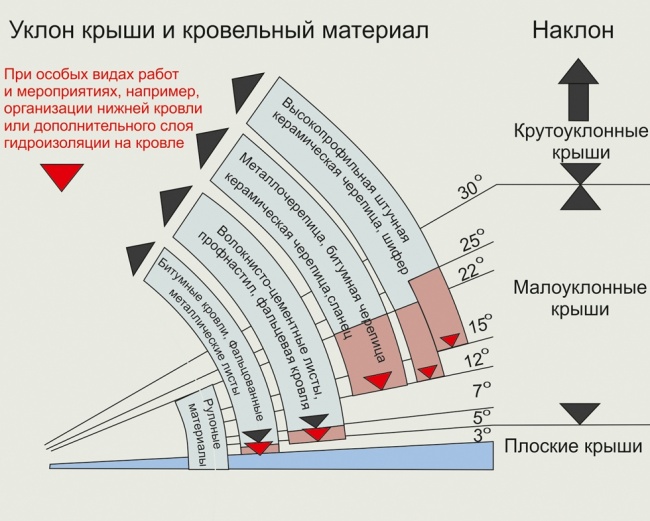

Выбираем правильный угол наклона кровли

Односкатные крыши довольно простые, их легко сооружать, но, главное, заранее все продумать. Угол наклона кровли можно определить в зависимости от снеговой, ветровой нагрузки и климатических условий вашей местности. Кроме того, важно учесть, что каждый материал для обшивки односкатной кровли имеет свой минимальный рекомендованный угол наклона. Рассмотрим некоторые из них:

  1. Шифер и ондулин – минимум 6 градусов.
  2. Керамическая или цементно-песчаная черепица – минимум 10 градусов.
  3. Битумная черепица – минимум 12 градусов.
  4. Металлочерепица – минимум 6 градусов.
  5. Асбестоцементные плиты –минимум 27 градусов.
  6. Медные, оцинкованные или цинк-титановые листы – минимум 17 градусов.
  7. Профнастил – минимум 6 градусов.

В том случае, когда минимальный угол наклона кровли больше рекомендованного, никаких проблем не будет, если меньше – необходимо переделать его, чтобы получить рекомендуемые показатели. Когда вы не будете придерживаться технологии монтажа кровли и кровельного материала, то она может не только начать течь на стыках, но и при выпадении большого количества снега просто деформируется. Самый оптимальный угол наклона кровли – около 20°. Но перед началом работ лучше подсчитать тот угол, который подойдет к вашей местности. Кроме того, при покупке уточняйте данную информацию у консультантов, так как производители иногда указывают другие цифры наклона кровли. Бывает такое, что производители могут указать уклон в 14°, хотя ГОСТ по минимальному углу наклона данного материала равен около 6°.

Очень важно составить чертежи, благодаря которым можно будет выбрать угол наклона кровли и сделать правильные расчеты. Если вы строите новый дом или сельхозпостройку, на который планируете устанавливать односкатную крышу, то одну из стен нужно поднять выше. Для правильного расчета можно использовать формулы прямоугольного треугольника. Примите во внимание, что при расчете не учитывается длина свесов кровли. Они нужны для защиты стен строения от снега и дождя. Минимальный размер свеса должен быть как минимум 20 см. В любом случае он не должен выделяться на общем фоне и гармонично смотреться с крышей.

Односкатная крыша своими руками пошагово

Монтаж стропильной системы

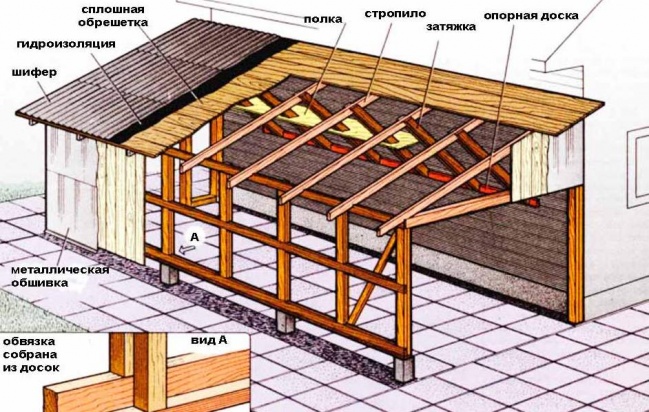

Устройство односкатной крыши начинается со сборки стропильной системы. Это основной каркас кровли, на который и будет установлен кровельный материал. Для работы вам понадобится:

  • брус 100×100 мм или 150×150 мм;
  • гвозди;
  • укладочные доски, толщиной как минимум 50 мм;
  • теплоизоляционные и гидроизоляционные материалы;
  • рулетка, степлер, строительный уровень;
  • стамеска, топор, кровельный молоток;
  • пила, нож, шуруповерт.
Читать еще:  Главные этапы при разработке дизайна кухни

Выбор стропильной системы для крыши, полностью зависит от размера постройки и кровельного материала. Кроме того, учитывайте из чего сделаны стены. В качестве опор для стропил, всегда служит мауэрлат.

Кровельный мауэрлат

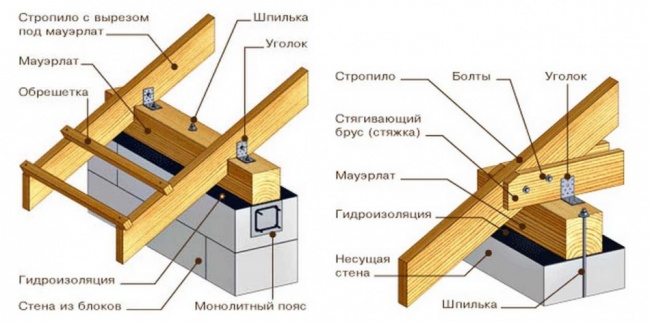

Мауэрлат – это брус, уложенный сверху по всему периметру стены. Он играет роль нижней опоры для стропил. Если для вашей постройки используется металлический каркас стропил, то мауэрлат делается из швеллера или другого металлического материала. Данный элемент связывает кровлю со стенами и распределяет нагрузку на всю их площадь. При установке кровельного мауэрлата обязательно под низ стелиться водонепроницаемый материал (гидроизоляция). Часто для этого используют рубероид, который укладывают в несколько слоев. Если этого не сделать, древесина начнет гнить, а металл со временем покроется ржавчиной. Важно связать каждое звено с двумя соседними, которое в совокупности со стропилами превратится в достаточно надежную конструкцию.

Дополнительные советы

Для того чтобы понять, как сделать односкатную крышу, важно принять во внимание то, какую постройку вы кроете. Например, если это сарай, хозблок или гараж – то для такой постройки не требуются слишком большие балки. Если ширина здания достигает до 6 метров, использовать односкатную кровлю выгодно. Все дело в том, что конструкция достаточно простая и не требует использования подпорок или прогонов. Благодаря этому вы сможете сэкономить свои силы, время и средства. Если здание до 5,5 м, можно использовать балки от 50 до 150 мм. Если до 4 метров – от 50 до 100 мм. Но в любом случае, учитывайте погодные условия в конкретно вашем регионе. Кроме того, если угол наклона кровли небольшой, экономить на балках не стоит. Ведь в противном случае из-за снега кровля может просто- напросто прогнуться и деформироваться.

Для конструкции односкатной кровли до 4,5 м, между стенами каркас достаточно простой. Он состоит из двух бревен мауэрлата, которые закрепляются на стенах, и стропильных балок, опирающихся на мауэрлат.

Для конструкции односкатной кровли до 6 м, между стенами дополнительно нужен лежень и подстропильная нога, упирающаяся в балку посередине.

Для конструкции односкатной кровли от 6 м, было бы хорошо, если внутри была еще одна несущая стена, на которую можно будет опереть стойки.

Для конструкции односкатной кровли больше 12 м, стропильная конструкция будет намного сложнее из-за наличия дополнительных подстропильных ног. Если по бокам требуется дорастить балки, для этого нужно использовать древесину такого же сечения. Для надежности важно закрепить по бокам две деревянные накладки, длина которых минимум 60 см.

Для того чтобы стропильный брус прикрепить к мауэрлату, необходимо в стропилине сделать вырез, которым он упрется в мауэрлат. Если вы не хотите заморачиваться с каждой стропилиной, создайте шаблон, по которому будете делать необходимый вырез во всех брусках.

Установка стропил

Установка стропил проходит следующим образом: крепим стропильные балки к мауэрлату. Промежуточное расстояние следует определить в зависимости от выбранного кровельного материала. Обычно это от 50 до 80 см. Для крепления вам понадобятся анкера или большие гвозди. Укладывать стропилину нужно торцом кверху или, другими словами, «на ребро».

Важно внимательно следить за углом наклона каждой стропильной доски. Если это выпустить из внимания, будет трудно потом выставить ровную поверхность для укладки кровельного материала. Чтобы упростить себе работу, установите первую и последнюю балку и натяните леску. Это послужит ориентиром и существенно упростит вашу работу.

Выбор кровельного материала

При выборе кровельного материала важно учесть тип постройки. Например, если это строение сарайного типа – то можно выбрать не слишком дорогой кровельный материал. Если же это жилой дом – то нужно выбрать долговечный, эстетически красивый кровельный материал, который будет обладать хорошей звукоизоляцией. Ниже поданы наиболее распространенные материалы для устройства кровли:

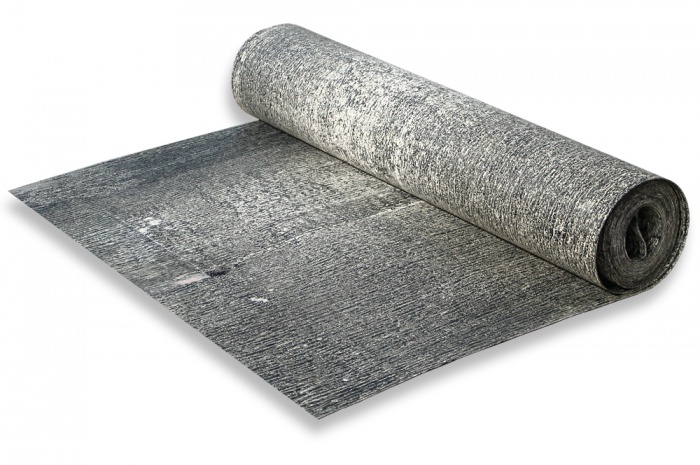

  1. Рубероид. Это недорогой материал, состоящий из пропитанного битумом картона, покрытого специальной защитной посыпкой. В минусы входит недолговечность и боязнь повышенных температур. Кроме того, материал легковоспламеняемый.

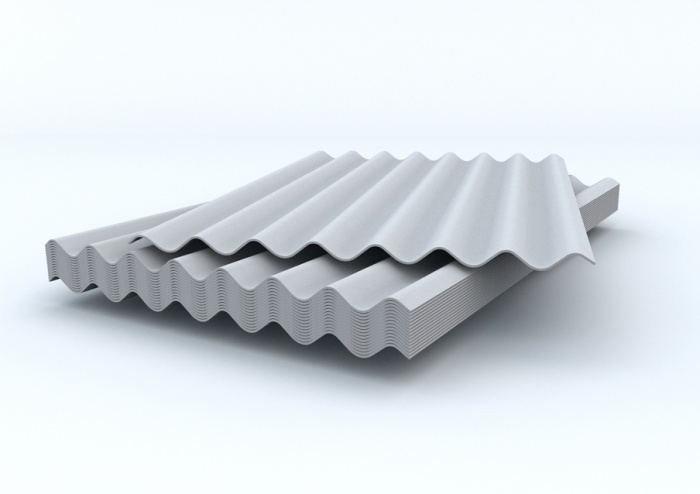

  2. Шифер. Также недорогое покрытие для кровли, в состав которого входят асбестовые волокна. Из плюсов можно отметить простоту в установке, неплохая прочность и огнеупорность.

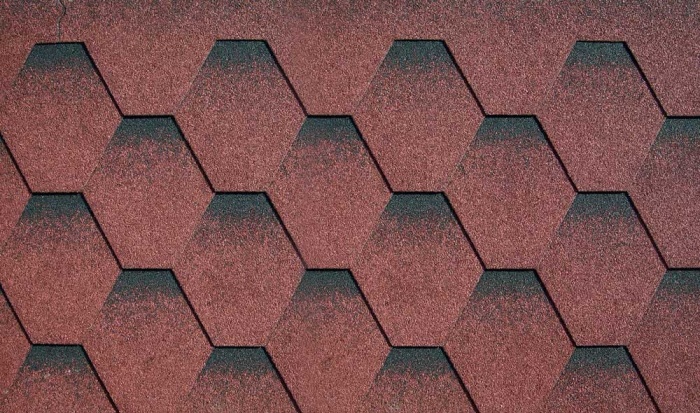

  3. Мягкая кровля. Отличнейший материал для жилых помещений. Долговечное покрытие, не боящиеся УФ излучения и обладающее звукоизоляционными свойствами. Мягкое покрытие материала глушит все звуки падающего дождя или града.

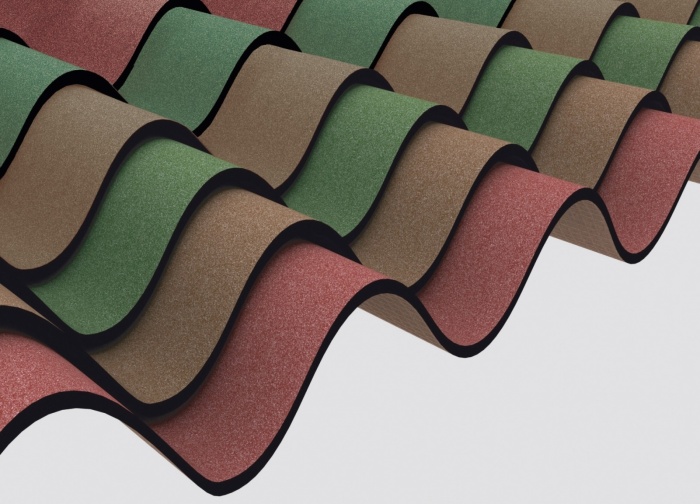

  4. Ондулин. Из плюсов небольшой вес, шумоизоляция и небольшая стоимость. Из минусов то, что покрытие недолговечное, боящиеся повышенных температур.

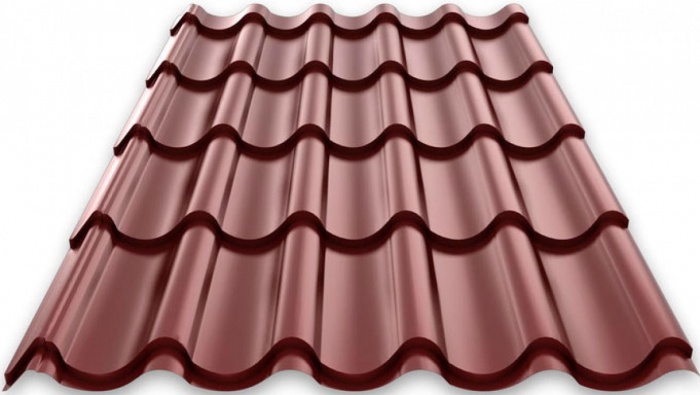

  5. Металлочерепица. Представляют собой оцинкованные листы, покрытые полимерным составом. Данная кровля не боится коррозии и ультрафиолета. Благодаря наличию профиля, обладает хорошей прочностью. Из минусов – чрезмерная шумность. Материал довольно часто используют для покрытия жилых домов.

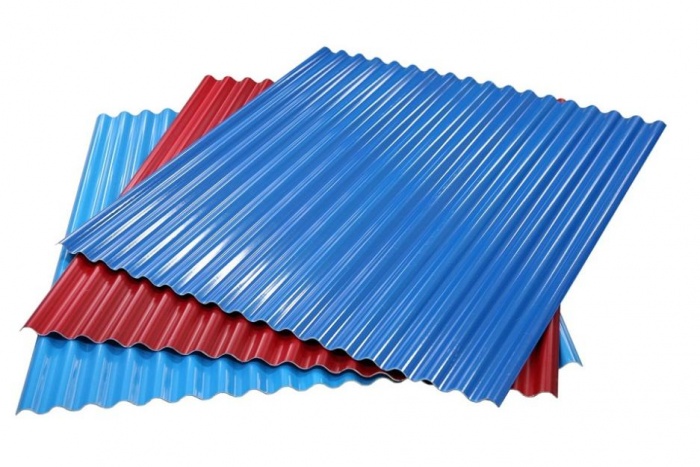

  6. Профлист. Материал представляет собой оцинкованные листы, покрытые полимерным слоем. Благодаря волнистости не только повышается жесткость и прочность – но и упрощается процесс стыкования. Обладает долгим сроком эксплуатации. Из минусов – повышенная шумность, так как материал металлический.
Читать еще:  Декоративные растения и ландшафтный дизайн

Все что от вас требуется – взвесить все за и против, определиться с бюджетом и выбрать подходящий материал для себя. После чего можно начинать устройство односкатной крыши.

Монтаж обрешетки

К установке обрешетки следует серьезно отнестись – ведь именно на нее будет крепиться как гидроизоляция, так и кровельный материал с утеплителем. Шаг обрешетки напрямую зависит от выбранного вами кровельного материала. Доски крепим к стропилам при помощи гвоздей. При установке на жилое помещение, желательно обработать древесину специальными пропитками. Они защитят дерево от гниения, паразитов и сделают материал огнеустойчивым. Если в качестве кровельного материала выступает рубероид или мягкая кровля, то нужно установить сплошную обрешетку, но важно оставлять зазоры для циркуляции ветра в 2–3 мм между досками.

Очень важно как можно лучше выровнять основание под кровельный материал. В противном случае кровля будет неровная и возможны даже потеки. Кроме того, при установке кровельного покрытия важно придерживаться технологии, рекомендуемой производителем.

Утепление кровли

Для жилого помещения крышу лучше утеплить. Процесс утепления производится в следующем порядке:

  1. Степлером крепим гидроизоляцию.
  2. Устанавливаем утеплитель.
  3. Набиваем контробрешетку.
  4. Устанавливаем паробарьер.

Наиболее распространенный материал для утепления – это минеральная вата или пенопласт. Обычно для кровли хватает 10 см слоя, но для каждого региона информацию следует уточнять. Ниже приводится схема правильного утепления.

Вывод

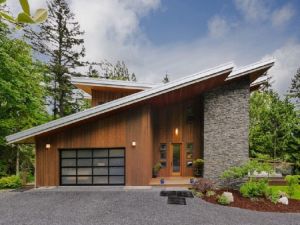

Как мы увидели из этой статьи, односкатная форма крыши отлично подойдет как для гаража или сарая, так и для крыши частных домов. Не забывайте делать осмотр уже сделанной поверхности на наличие повреждений. Кроме того, важен своевременный ремонт и при правильно выбранном материале и выполнении технологии, отличный результат вам обеспечен!

Односкатная крыша

Выбирая тип кровли, стоит брать за основу назначение будущего сооружения. Для промышленных, а также хозяйственных зданий оптимальным вариантом будет односкатная крыша.

Она достаточно проста по своей конструкции, поэтому во время сооружения можно не применять специальную технику.

Из ее описания можно сделать вывод, что идеального горизонтального потолка вы в своем доме не увидите.

Может быть, это стало основой для использования односкатных крыш в коттеджах и дачных домах с невысокими мансардами.

Но, на сегодняшний день были разработаны новые архитектурные введения, позволяющие рационально использовать подобную конструкцию как дизайнерский проект современного частного дома.

Особенно целесообразно останавливать свой выбор на односкатной крыше в районах, где дует сильный ветер. Такая крыша характеризуется типовой классической конфигурацией, кроме того для нее подойдут все существующие кровельные материалы.

Односкатная кровля: достоинства и недостатки

Сооружение выделяется рядом неоспоримых плюсов, что сделали их очень популярными.

Плюсы односкатных крыш:

  • Просты на этапе создания проекта;
  • Экономичны (вы потратите в разы меньше кровельного и другого строительного материала, чем во время установки других аналогов);
  • Просты в установке (на этапе строительства у мастера не должны быть особые навыки и высокий профессионализм);
  • Быстро возводятся (чтобы установить подобную крышу вы потратите существенно меньше времени, чем на монтаж кровли любого другого вида);
  • Если грамотно расставить ориентацию ската кровли по отношению к направлению ветров вы повысите устойчивость крыши;
  • Позволяют оптимальным и эффективным образом использовать все внутреннее пространство;
  • Позволяют использовать всевозможный кровельный материал: металлочерепицу, профнастил, шифер и т.д.
  • Позволяют снизить стоимость благодаря уменьшенному показателю доборных материалов. Это значительно влияет на процесс строительства.
  • Еще одним преимуществом подобного типа кровли можно назвать простоту в вентиляции подкровельных пространств. Сразу пропадает важность покупки и установки дополнительного устройства (аэратора, а также вентилируемого конька). Необходимо только зашить два свеса перфорированным софитом, при этом не стоит забывать о негабаритных промежутках между досками, или установить вентиляционную решетку.
  • Как правило, односкатные крыши делают с наклоном в тридцать градусов, что существенно упростит их эксплуатацию и ремонт, особенно когда используется не скользящий кровельный материал – к примеру многие строители выбирают гибкую битумную черепицу.

Благодаря простоте конструкции и небольшому углу уклона, односкатные крыши часто устанавливаются для озеленения.

Минусы односкатных крыш:

  • Если здание будет недостаточно широким, незачем будет говорить о мансарде.
  • Незначительное пространство под крышей не позволит провести устройство лучшей теплоизоляции.
  • Не самые красивые внешние характеристики.
