Вальмовая крыша своими руками устройство стропильной системы

Строительство вальмовой крыши своими руками

Начинающий умелец может сделать множество ошибок в ходе строительства кровли вальмового типа. Виной тому даже не сложность конструкции или монтажа, а неправильное выполнение подготовительной проектной работы. Каждому профессиональному строителю известно: чтобы отрезать один раз, нужно отмерить, как минимум, семь. Поэтому вальмовая крыша своими руками строится только на основе инженерного расчета и составленного по нему плана. Далее читайте, как вычислить основные параметры крыши, подобрать сечение ее элементов и качественно выполнить монтаж.

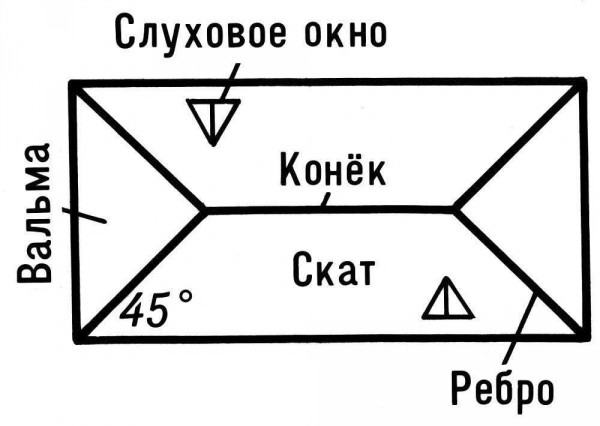

Конструктивные особенности

Вальмовая крыша – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

  1. Конька.Это вершина крыши, линия, которую формируют стропильные пары в месте их соединения. Особенность конька вальмовой крыши в том, что его протяженность меньше, чем длина перекрываемого сооружения.
  2. Вальм.Вальмами называют треугольные скаты, которые располагаются над торцевыми стенами. Они заменяют собой фронтон и формируются за счет диагональных и промежуточных стропил.
  3. Скатов. Вальмовая крыша помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
  4. Ребер. Ребрами называют углы, образованные в местах соединения вальм и трапециевидных скатов. Число ребер вальмовой кровли совпадает с количеством диагональный стропил, то есть всего их четыре.
  5. Водосточной системы. Водосток, состоящие из воронок, труб и желобов, необходим для отведения излишков жидкости с поверхности вальмовой крыши в ливневую канализацию.

Обратите внимание, что устройство крыши вальмового типа не позволяет сделать в ней жилую мансарду, так как два дополнительных ската значительно снижают потолок в подкровельном помещении.

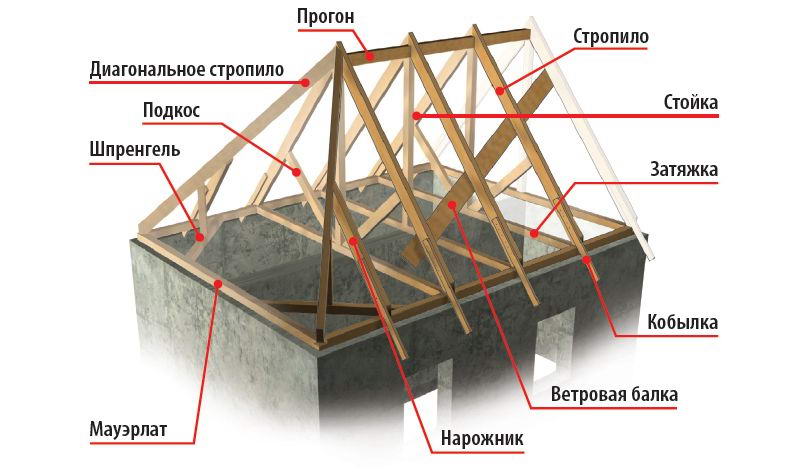

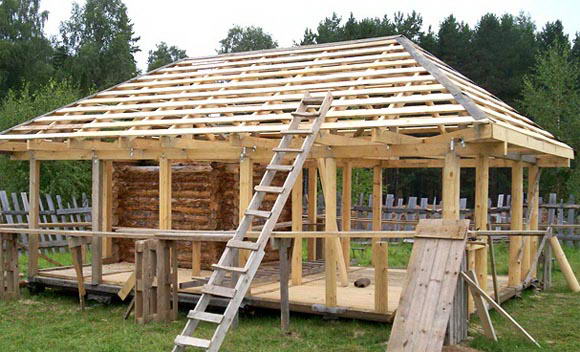

Стропила и опорные элементы

Вальмовая стропильная система несколько отличается от двухскатной, усложненная конструкция скатов требует большего числа элементов. В нее входит:

  • Коньковый прогон. Брус, на котором соединяются стропильные пары.
  • Диагональные стропила. Четыре стропильные ноги, образующие ребра вальм. От окончания конька они отходят к угловым соединениям мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у рядовых стропил, поэтому для их изготовления используют сдвоенные доски или материал большего сечения. Интересно, что угол расположения диагональных стропильных ног более пологий, чем у промежуточных, про это нельзя забывать, составляя чертежи.
  • Промежуточные или рядовые стропила. Стропильные ноги, которые верхушкой фиксируют на коньковом прогоне, а концом на мауэрлате.
  • Центральные рядовые стропила. Шесть стропил, которые стыкуют с окончанием конька и диагональной стропильной ногой. Трудоемкий узел стропильной системы, монтаж которого требует внимания и точной разметки.
  • Короткие ноги или нарожники. Короткие стропильные ноги не соприкасаются в верхней части с коньком, их крепят на диагональные стропила. Чем ниже находится нарожник, тем меньше его длина.
  • Затяжка. Перемычка между рядовой стропильной парой, изготовленная из бруса. Затяжку, расположенную в верхней части кровли, под самым коньком, называют ригелем. А в качестве нижней затяжки, фиксируемой в основании стропил, используют балки перекрытия.
  • Стойка. Вертикально установленный брус, который поддерживает конек, перенося вес кровли на несущие перегородки. В некоторых вариантах стропильной системы стойки устанавливают в средней части стропил, чтобы освободить центр мансардного помещения.
  • Подкос или подстропильные ноги. Опоры, фиксируемые перпендикулярно стропилам. Подкос защищает стропила от провисания, он необходим, если длина скатов крыши более 4,5-5 м.
  • Шпренгель. Шпренгельной фермой называют устройство, которое необходимо для поддержки диагональных стропильных ног. Она состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

Опытные мастера-кровельщики говорят, что стропильная система выйдет надежной только, если использовать для изготовления элементов одинаковый материал, одного сечения и единый способ крепления.

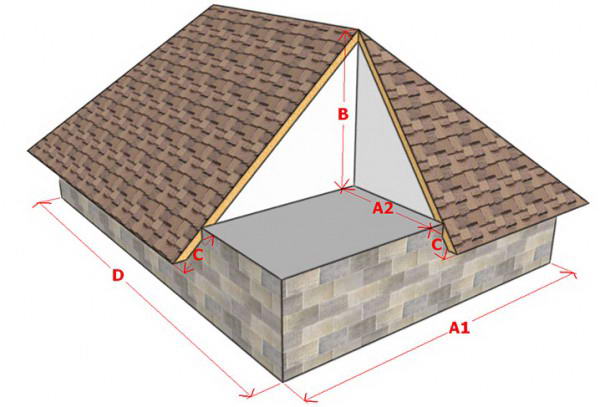

Расчет и проектная работа

Прежде, чем построить кровлю вальмового типа, нужно выполнить расчет элементов ее конструкции. Перед началом вычислений намечают схему перекрываемого дома со всеми известными размерами. Далее пользуясь простыми геометрическими формулами на основе теоремы Пифагора, определяют:

  1. Высоту конька.
    h = b x tgα/2, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов.
  2. Длину рядовых стропил.
    e = b / 2 x cosα, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов, е – длина рядовых стропильных ног.
  3. Площадь скатов.
    S = 2ea, где S – совокупная площадь поверхности скатов вальмовой крыши, е – длина рядовых стропил, а – протяженность между стропильными ногами по длине сооружения.

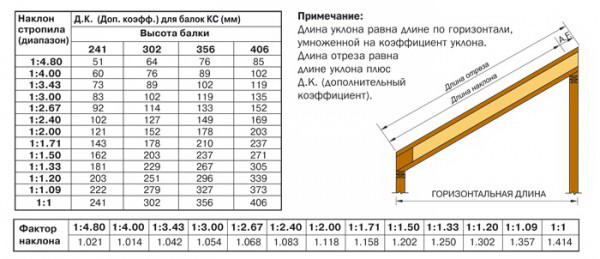

Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых. Шаг между стропильными парами также смотрят в справочных материалах, ориентируясь на породу древесины, ее толщину и протяженность скатов. Результаты вычислений наносят на чертеж, по которому в последствии делают разметку.

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

  • Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
  • На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
  • После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
  • Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
  • Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
  • Насадить брус на шпильки и крепко затянуть анкерными болтами.

Важно, что каждое проделанное отверстие снижает прочность мауэрлата, поэтому не стоит использовать большое количество шпилек, а делать выпилы в нем для монтажа стропил категорически запрещается!

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

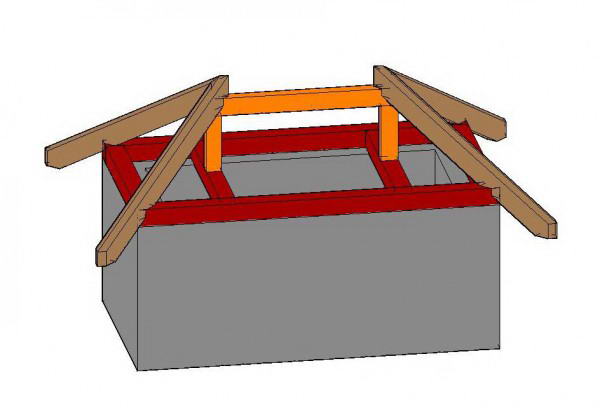

  1. Установка затяжек. В качестве затяжек можно использовать балки перекрытия, нам необходимо как минимум два таких элемента, чтобы установить на них стойки. Опытные мастера поверх балок сооружают дощатый настил, чтобы построить стропильную систему было удобнее, безопаснее.
  2. На затяжки монтируют две стойки. Стоек при необходимости может быть больше, однако без необходимости утяжелять конструкцию не стоит. Пока система не приобрела устойчивость, стойки закрепляют вертикально временными подкосами.

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.

Видео-инстркция

Устройство стропильной системы вальмовой крыши

Основное предназначение любой крыши здания – это должная, эффективная защита, от проникновения неблагоприятных атмосферных явлений. Поэтому, чтобы гарантировать надежность и практичность кровельного сооружения, необходимо правильно подобрать вид и тип кровли. А для этого требуется, хорошо знать все ее конструктивные элементы. Основная нагрузка, возлагается на стропильную систему. Как правило, вальмовая крыша, является наиболее оптимальным вариантом. Но что из себя представляет – устройство стропильной системы вальмовой крыши?

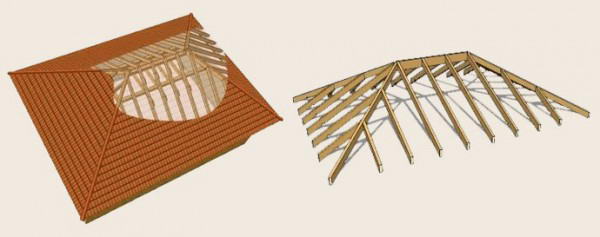

Что такое вальма – Конструкция вальмовой крыши

Конструкция вальмовой крыши, представляет из себя, четырехскатную стропильную систему, в вершине которой, находится конек или просто точка соединения скатов. Такой тип конструкции, подходит для капитальных строений, имеющих большую, в виде квадрата или объемного прямоугольника, площадь. Главное условие, чтобы не было фронтонов и стены по всему периметру, были одинаковой высоты. Оптимальным значением угла наклона, имеет значение от 20° до 45°.

Основными частями конструкции, являются:

  • 4 ската – образующую, прямоугольную или квадратную форму кровли;
  • конек – самая верхняя часть крыши;
  • карниз – нижняя часть кровельного сооружения.

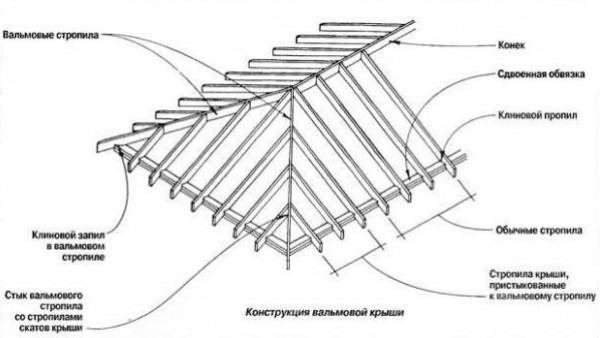

Конструкция вальмовой крыши

Конструктивные элементы вальмовой крыши

Устройство стропильной системы вальмовой крыши, предполагает наличие следующих, конструктивных элементов кровельного сооружения здания:

Элементы вальмовой кровли

  1. Стропильные ноги – основные несущие стропила, которые имеются только у прямоугольных вальм. Это наклонные балки, опирающиеся одной стороной на мауэрлат, а другой на коньковый ригель.
  2. Нарожники – стропильные ноги, опирающиеся, обеими сторонами, на накосные ноги. В качестве нижней опоры, не редко, выступает мауэрлат. Эти конструктивные элементы, являются основными частями квадратной вальмовой кровли. При прямоугольной форме строения, как правило, используются совместно с обычными стропилами. Шаг и сечение, совпадают.
  3. Накосные ноги – это диагональные стропила, образующие торцовые скаты, которые, в нижней точке, опираются на угол стен строения. Обычно, имеют большее сечение, чем рядовые стропильные ноги. На эти стропила, опирают нарожники.
  4. Коньковый ригель – горизонтальная балка, находящаяся в центральной части сооружения. Как правило, отсутствует при квадратной форме строения. Он является, основной верхней опорой для наклонных балок.
  5. Мауэрлат – балка, монтируемая по обрезу стены, с внутренней стороны. Она обеспечивает нижнюю опору для стропил. Помимо, равномерно распределяет по стенам вертикальную составляющую нагрузки и воспринимает горизонтальную (распор). В брусовом или бревенчатом здание, мауэрлатом является верхний венец стеновой конструкции.
  6. Подкосы – это наклонные стойки, подпирающие стропила, накосные ноги или ригель. Промежуточные опоры, дают возможность, уменьшить сечение несущих элементов. Стропильная система вальмовой крыши, предполагает монтаж подкосов под углом 60° или 45°, относительно горизонтальной плоскости.
  7. Стойки – это вертикальные, промежуточные опоры.
  8. Шпренгели – горизонтальные балки, обеспечивающие опору под стойку, установленную для подпирания накосной ноги. Они диагонально укладываются в угол здания. Такое сооружение, позволяет переместить нагрузку на перпендикулярные стены. Как правило, такая конструкция используется, когда нет возможности установить стойку на перекрытие. К примеру, посередине железобетонной плиты, монтировать опорную стойку нельзя. Поскольку, плита выдерживает только определенную нагрузку, главной составляющей которой, является масса мебели, оборудования и людей.
  9. Схватка – горизонтальный элемент, стягивающий стропила, тем самым, не давая им разъезжаться. Может располагаться на уровне мауэрлата и выше.
  10. Обрешетка – доски или бруски небольшого сечения, укладываемые поверх, перпендикулярно стропилам. Является основанием для кровельного стройматериала. Вальмовая крыша своими руками, не редко, возводится с установкой разреженной обрешетки. То-беж, через одну доску. Но не везде подобное допустимо. В ответственных местах (ендовы, карнизы), обрешетка должна выполняться только сплошной.
  11. Контробрешетка – это бруски или доски небольшого сечения. В конструкции кровли, не всегда используются. Монтируются поверх стропильных ног, параллельно им, под обрешетку. Используется, как правило, для приподнятия основной обрешетки, над утеплителем между стропилами. Тем самым, обеспечивает необходимый вентиляционный зазор.
  12. Кобылки – доски, прикрепленные к нижней стороне стропил, которые обеспечивают необходимый вылет карниза.

Коньковый ригель вальмовой крыши Обрешетка и контробрешетка вальмовой крыши Узлы накосных (диагональных) стропил вальмовых крыш

Какие элементы отсутствуют в конструкции простой крыши

Некоторые из, представленных выше, элементов, как правило, отсутствуют в конструкции простой крыши, но являются обязательными для вальмы:

Устройство стропильной системы вальмовой крыши – Подготовительные работы

Перед тем как сделать вальмовую крышу, требуется знать несколько конструкторских решений, а именно:

Таблица расчета шага стропил вальмовой крыши

  • Шаг стропил;
  • сечение стропил и накосных ног;
  • угол наклона кровельной конструкции.

Шаг стропил, обычно, зависит от назначения подкровельного пространства и ширины строения. Чем больше пролет стропильной ноги, тем меньше шаг. Если пространство под крышей, планируется как мансардный этаж или отапливаемый чердак, то потребуется дополнительное утепление.

Устройство стропильной системы вальмовой крыши – Утепление

В основном, для утепления, используют три вида материала. В зависимости от него, подбирают шаг:

  • Жесткие плиты минеральной ваты – шаг стропил: 0.58 или 1.18 м;
  • пенополистирол – шаг стропил – 0.6 м;
  • пенополиуретан – любой шаг.

Схема установки стропил с мансардными окнами

Указанные значения, обусловлены удобством рабочих. Если используется минеральная вата и шаг несущих конструкций 0.58 м, то обеспечен удобный монтаж стандартных плит, шириной 0.6 м.

Производитель теплоизолятора, рекомендует, чтобы теплоизоляционный материал был на несколько сантиметров шире, чем расстояние между стропильными элементами. Такой подход, гарантирует максимально плотное прилегание и предотвращение появления щелей в будущем. Назначение размера 1.18 м, допускает укладку плит в две полосы по ширине.

При применении пенополистирола

При применении пенополистирола стандартной ширины 0.6 м, предусматривать установку с распором не требуется. Теплоизолятор удерживается, между несущими конструкциями, за счет клея, специальных гвоздей и нижней обрешетки. Возникшие щели, между деревянными элементами и плитами, заполняют монтажной пеной или герметиком.

Пенополиуретан в виде пены, может принимать любую форму конструкции. Поэтому, не требует строгих расстояний, к шагу стропил.

Если устанавливаются мансардные окна

Если устанавливаются мансардные окна, нужно обязательно учесть их размеры. Зазор между наклонными балками делается на 4-6 см больше ширины окна. Если не планируется утепление крыши, то удобный шаг стропил, будет не больше метра.

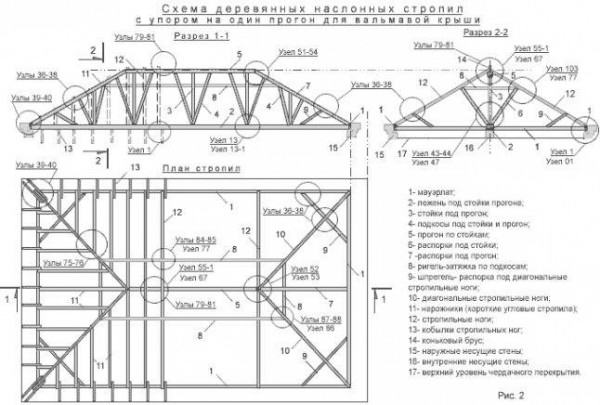

Опирание накосных стропильных ног на шпренгель

Сечение стропил утверждается после расчетов. Но, если нет ни каких нюансов, можно применить следующие значения для пролетов:

  • 3 м – 5х15;
  • 4 м – 5х20;
  • 5 м – 7,5х17,5;
  • 6 м – 7,5х200.

Выше приведены значения, для шага стропил 0,9. Если требуется увеличение расстояния, то необходимо увеличить и сечение. Сечение накосных ног, так-же делается чуть больше.

Устройство стропильной системы вальмовой крыши – Монтаж

Вальмовая крыша своими руками, самостоятельно – вполне доступное решение, но требующее должного знания основных узлов соединения конструкции.

Соединение стропильных ног, в верхней точке, зависит от вида стропил. Они бывают:

Сверху, наслонные, опираются на ригель. В горизонтальной балке, для этого, делается врубка. Далее, производиться крепление гвоздями.

Наслонные стропила Висячие стропила

Висячие-же стропильные ноги, не предусматривают ригеля. Они, как правило, применяются при организации свободной планировки и отсутствие центральной стены. Опоры, в подобном варианте, под местом соединения нет. Наклонные балки скрепляют, между собой, гвоздями. Дополнительно, в месте соединения, с обеих сторон стропильных ног, делают деревянные накладки, толщиной 220-250 мм. Указанные накладки стягивают, при помощи шпилек или болтов.

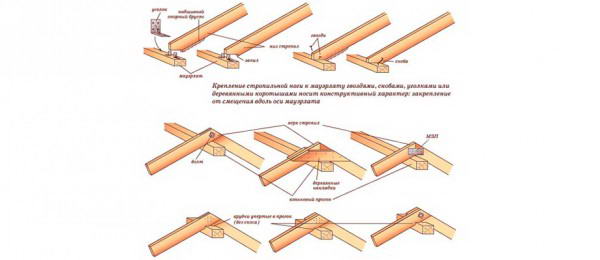

Чтобы качественно выполнить крепление стропил в нижней точке, в мауэрлате делается врубка. Наклонные элементы монтируются и крепятся, при помощи гвоздей или металлических уголков. Нарожники к накосным элементам монтируют, на одном уровне, встык.

Для сопротивления кровли ветровым нагрузкам

Для сопротивления кровли ветровым нагрузкам, делают скрутки из проволоки. Их соединяют, в нижней части стропил, со стеной. В стену скрутка крепится на ерш – крепежное спецприспособление.

Во время строительства стен из деревянных стройматериалов, вместо скруток, не редко, применяют скобы. Скрутки или скобы устанавливаются через одну или на каждую стропильную ногу.

Построить стропильную систему правильно, с грамотным подбором сечения и шага стропил, значит соорудить надежную и долговечную кровлю.

Устройство вальмовой крыши. Монтаж стропильной системы.

Одной из распространенных кровельных систем является вальмовая крыша, характерным отличием которой является наличие четырех скатов, два из которых имеют вид треугольника, а два трапеции.

Если же все стороны треугольные, то такая крыша называется шатровой и применима для здания, все стороны которого имеют одинаковую длину.

Конструктивные особенности вальмовой крыши

Наличие четырех скатов, наклоненных к каждой стороне дома, обеспечивают конструкции обтекаемую форму и, соответственно, высокую сопротивляемость ветровой нагрузке. Поэтому в регионах с частыми и сильными ветрами такая конструкция является весьма распространенной.

Но если снега выпадает очень много, а угол наклона при этом высокий, то возможно его схождение лавиной. В этом случае для обеспечения безопасности людей лучше предусмотреть установку снегозадержателей, которые смогут регулировать этот процесс.

С классической двускатной крышей вальмовую кровлю роднит наличие двух длинных боковых скатов , а отличает отсутствие фронтонов, вместо которых устраиваются две наклонные треугольные плоскости, направленные к карнизу.

Еще одной конструктивной особенностью является наличие двух вершин , для соединения которых укладывается конек , но в шатровых крышах его нет, так как все вершины треугольников сходятся в одной точке.

Если же вальма (треугольный элемент крыши) делается только в верхней части конструкции, то такая кровля называется полувальмовой.

Особняком можно выделить «датские крыши» , характерным признаком которых является то, что в верхней трети крыши имеется маленький фронтон с опорой на стропила.

Это позволяет рационально использовать эти конструктивные особенности, например, для устройства окон или вентиляционных элементов. Большие преимущества предоставляются владельцам домов, остановившим свой выбор на такой кровле при обустройстве мансардного уровня.

Почему крыша вальмовая?

Непосредственно слово «вальм» имеет финское происхождение и буквально переводится как «стог сена». В конструкции такой крыши вальмой чаще всего называют треугольный элемент кровли, который примыкает к торцевой части здания.

Но встречается и другое определение вальмы, исходя из которого так называют ребра, то есть конструктивный элемент кровли, образуемый двумя смежными плоскостями, чаще всего треугольной и трапециевидной.

Таким образом получается, что вальмовыми можно называть крыши, скаты которых ограничены такими ребрами и, соответственно, такую кровлю можно считать противоположной другой форме конструкции – ендовой, в которой также имеется наклонное «ребро», но не с внешним углом, а с внутренним.

Карнизная часть вальмовой крыши всегда имеет небольшой свес, который придает завершенный вид кровле и выполняет функцию защиты стен дома от осадков. А другое альтернативное название — четырехскатная крыша — совсем простое, полученное по числу скатов.

Элементы вальмовой крыши

Но, несмотря на достаточно простую по форме конструкцию, устройство вальмовой крыши является делом достаточно сложным, особенно в случае самостоятельного выполнения работ.

И главная проблема связана, прежде всего, с возведением стропильной системы, которая не имеет вертикальных опор.

Ее конструкцию составляют два вида знакомых геометрических фигур:

  • трапеция, форма которой зависит от соотношения конька и карнизного свеса,
  • треугольник, который становится альтернативой фронтону, но в отличие от него обязательно устраивается под определенным углом к горизонту таким образом, чтобы он формировал вместе с трапециевидными элементами общий угол.

В большей мере именно в такой конструктивной особенности крыши и состоит основная сложность при ее возведении, так как использовать для этого обычный способ, каким устраивают скаты, не получится из-за того, что коньковый элемент не перекрывает полностью дом по длине.

Для создания опоры для стропильных ног вальм их соединяют с углами конька, а в итоге получаются своеобразные диагонали, на которые впоследствии следует установить разные по длине стропы, называемые нарожниками , один конец которых монтируется в районе карниза, а второй – к коньку.

Возведение вальмовой крыши выполняется из элементов:

  • конька, выполняющего функцию сопряжения всех элементов кровли и основной несущей оси конструкции;
  • угловых накосных стропил, соединяющих брус конька и карнизные углы кровли. Являются основными несущими элементами в количестве 4 единиц;
  • стропил, количество которых зависит как от конфигурации, так и от размеров крыши. Отличительной чертой является то, что их длина неодинакова. Опираются на угловые балки перекрытий или специально установленный мауэрлат и крепятся к угловым стропам (ногам);
  • каркаса, рядового и промежуточного. Элементы первого устанавливаются на коньке и спускаются к карнизу, промежуточные также начинаются в верхней части крыши, на коньковом брусе, а заканчиваются на мауэрлате, но следует учесть, что используются только для трапециевидных элементов кровли, на вальмах их нет.

Вальмовая крыша своими руками пошагово, видео:

Как правильно выполнить расчет вальмовой крыши?

Расчет начинается после того как будет определен угол наклона будущей крыши и измерена ее площадь . Для первого параметра определяющими факторами являются ветровые нагрузки в той местности, в которой возводится дом, и вес кровельного материала.

Для регионов с сильными ветровыми нагрузками выбор меньшего угла наклона является правильным решением, но в этом случае объем подкровельного пространства соответственно сократится, что не позволит создать мансарду или полноценный чердак.

Мембранная кровля, хоть и не является самой популярной для такой формы крыши, не имеет никаких требований к углу наклона.

Рассчитать площадь вальмовой крыши несложно при условии, что все размеры известны. Далее используются знания из курса геометрии, а именно определяются суммы площади двух равных трапеций и треугольников. Можно использовать и более простой путь – онлайн-калькуляторы , но первый вариант предпочтительнее, так как в нем можно учесть все нюансы конструкции.

Важно при определении длины следует руководствоваться не размерами самого дома, а длиной карниза, так как крыша предполагает наличие небольшого свеса. Полученные данные важны и при покупке материалов, но в этом случае надо учитывать, что некоторые из них укладываются с нахлестом.

Стропильная система вальмовой крыши: как сделать расчет?

Самым ответственным моментом при конструировании вальмовой крыши является возведение стропильной системы , которая является несущей конструкцией для кровельного материала и должна выдерживать его вес, а также быть достаточно надежной для того, чтобы сопротивляться внешним воздействиям: ветру, осадкам и т. д.

Даже если планируется, что будет возводиться вальмовая крыша своими руками, расчеты лучше доверить проектировщикам.

На первом этапе определяется, какую общую нагрузку должна выдержать стропильная система, при этом в расчет принимаются максимальные значения как по весу самой конструкции, так и совокупной массе кровельного покрытия вместе с изоляционными материалами. Учитывается также и воздействие ветра, осадков, высота дома и т. д.

В результате определяется нормативная нагрузка на 1 м 2 , но у стропил размеры линейные. Поэтому при шаге, равном 1 м, за единицу принимается нормативная нагрузка, полученная в результате вычислений. Если шаг отличается в какую-либо сторону, то применяется поправочный коэффициент.

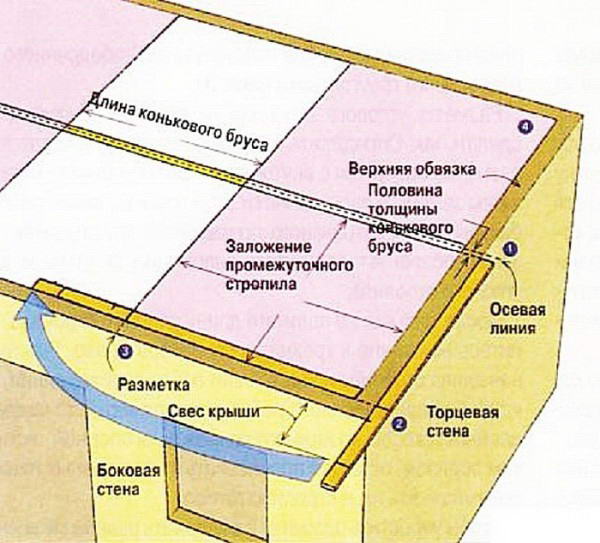

При устройстве стропильной системы важно учесть, что сначала следует выполнить расчеты для каждого ее элемента отдельно, так как каждый из них может подвергаться различной нагрузке, например, ветреная и подветренная стороны. До того как приступить к работе, на основании полученных расчетов выполняется чертеж конструкции, в котором обозначаются все основные точки:

  1. расположение конькового бруса;
  2. положение стропильных ног;
  3. длина свеса;
  4. расположение промежуточных стропил и накосных элементов.

Для удобства можно использовать специальные расчетные схемы или таблицы , в которых приведены соотношения размеров элементов между собой. Но все же без соответствующей подготовки самостоятельно можно и не справиться, особенно без уверенных знаний по геометрии.

Монтаж вальмовой крыши: особенности проведения работ своими руками

1. Монтаж вальмовой конструкции крыши, как и любой другой, начинается с возведения стропильной системы . Но в этом случае имеются некоторые существенные различия. До начала всех работ должны быть поставлены вспомогательные леса , представляющие собой небольшое возвышение для работы мастера.

2. После этого можно приступать к монтажу первого элемента – конькового бруса , который крепится к предварительно возведенным вертикальным опорам, расположенным установленных с шагом 3-5 м.

Далее устанавливается мауэрлат , который служит для того, чтобы равномерно распределить нагрузку кровли на несущие конструктивные элементы дома. Располагается он по центру внешней стены или со смещением к внутреннему краю.

3. После того как установлен и закреплен мауэрлат, можно приступать к монтажу диагональных стропильных ног , которые соединяются с внешними углами, и накосных, закрепляемых с внутренней стороны.

Фиксируются с опорой на мауэрлат и диагональную стропу, при этом крепление выполняется на разной высоте.

4. Следующий этап – установка подкосов , которые крепятся под диагональными опорами под углом в 45°. Затем можно приступать к монтажу промежуточных строп , которые имеют две точки опоры: наверху к коньку, нижним краем к мауэрлату.

Они устанавливаются с определенным равномерным шагом, который в среднем составляет от 1 до 1,2 м . Для усиления конструкции промежуточные стропила через один элемент дополнительно фиксируются к несущей стене дома с помощью металлических скруток или скоб.

Как установить стропильные ноги ровно и в одной плоскости? Видео:

Усиление стропильной системы и обрешетка

Для этого используется способ выполнения надрезов на брусе в соответствующих местах.

Далее следует подумать о дополнительном укреплении всей конструкции, например, с помощью шпренгеля – специального бруса, устанавливаемого между плечами мауэрлата и обеспечивающего большую надежность для стропильных ног. Для повышения несущей способности конструкции могут использоваться специальные стойки , которые соединяют перекрытие и стропы.

Также на прочностные характеристики кровли влияет и выбор материала для изготовления обрешетки, для которой лучше всего использовать доски, но, в зависимости от вида выбранного материала и веса, можно остановить выбор и на брусе с сечением 40?40 или 50?50 мм .

Шаг обрешетки может быть практически любым и определяется видом кровельного материала. Например, для мягкой черепицы рекомендуется сплошная обрешетка, в иных случаях можно ориентироваться на шаг от 20 до 50 см .

Все виды пиломатериалов, используемые при возведении стропильной системы и обрешетки, должны предварительно обрабатываться антисептиками и антипиренами, но также важно выбирать сухой материал, чтобы не допустить деформации конструкции и нарушения ее линейных размеров.

Выбор кровельного материала часто определяется желаниями и вкусом владельца здания, но все же учитываются конструктивные и архитектурные особенности дома, окружающий ландшафт, цена, вес, сложность монтажа и другие факторы.

Кроме того, для создания комфортных условий для проживания следует позаботиться и об устройстве полноценного кровельного пирога с тепло-, паро-, звуко- и гидроизоляционными слоями.

И небольшой совет: если все же решено возводить вальмовую крышу своими руками, то для облегчения задачи можно на основе предварительно выполненного чертежа заказать ее изготовление . Конечно, стоимость несколько вырастет, но ненамного, так как дополнительно придется оплатить только услуги специалистов, а материал все равно придется приобретать.

При таком варианте, строго следуя чертежу и соблюдая все расчеты, справиться с работой уж точно получится.

Устройство стропильной системы вальмовой крыши

Кровля защищает здание от проникновения неблагоприятных атмосферных явлений в помещения. Чтобы гарантировать надежность и прочность кровельных конструкций, необходимо правильно подобрать тип крыши и знать все ее конструктивные элементы. Нагрузку от покрытия и снегового покрова берет на себя стропильная система. Чаще всего вальмовая крыша становится наиболее оптимальным вариантом. Но что она из себя представляет?

Что такое вальма

Конструкция вальмовой крыши представляет собой четырехскатную систему. В центре которой находится конек или просто точка соединения скатов. Скат кровли – наклонная поверхность,

Лучше всего такой тип подходит для покрытия зданий, в плане приближенных к квадрату, то есть имеющих большую ширину. При возведении нет фронтонов, стены по всему периметру одинаковой высоты. Оптимальным значением угла наклона в градусах станет значение от 20 до 45.

Основными ее частями являются:

  • скаты (при простой кровле прямоугольной или квадратной формы образуется 4 ската);
  • конек – самая верхняя часть кровли;
  • карниз – нижняя часть крыши.

Конструктивные элементы вальмовой крыши

Устройство стропильной системы вальмовой крыши предполагает наличие следующих элементов:

Элементы вальмовой кровли

  1. Стропильные ноги (стропила) – основные несущие конструкции (имеются только у прямоугольных вальм), представляют собой наклонные балки, опирающиеся одним концом на мауэрлат, а другим на коньковый ригель.
  2. Нарожники – стропильные ноги, опирающиеся верхним и нижним концом на накосные ноги. В качестве нижней опоры часто выступает и мауэрлат. Эти элементы являются основными конструктивными частями квадратной вальмовой кровли. При прямоугольной форме здания в плане используются совместно с обычными стропилами, шаг и сечение совпадают.
  3. Накосные ноги – диагональные стропила, образующие торцовые скаты. В нижней точке они опираются на угол здания. Имеют обычно большее сечение, чем рядовые стропильные ноги. На них опирают нарожники.
  4. Коньковый ригель – горизонтальная балка, располагающаяся в центральной части здания (отсутствует при квадратной форме строения). Конструкция вальмовой крыши предполагает наличие по нее стоек (при двускатной кровле опирание происходит на фронтоны). Является верхней опорой для наклонных балок.
  5. Мауэрлат – балка, устанавливаемая по обрезу стены с внутренней стороны. Обеспечивает нижнюю опору для стропил, равномерно распределяет по стенам вертикальную составляющую нагрузки и воспринимает горизонтальную (распор). В брусовом или бревенчатом доме мауэрлатом служит верхний венец стеновой конструкции.
  6. Подкосы – наклонные стойки, подпирающие стропила, накосные ноги или ригель. Промежуточные опоры позволяют уменьшить сечение несущих элементов. Стропильная система вальмовой крыши предполагает установку подкосов под углом 60 или 45 градусов относительно горизонтальной плоскости.
  7. Стойки – вертикальные промежуточные опоры.
  8. Шпренгели – горизонтальные балки, диагонально укладываемые в угол здания. Они обеспечивают опору под стойку, установленную для подпирания накосной ноги. Такая конструкция передает нагрузку на перпендикулярные стены и используется, когда нет возможности установить стойку на перекрытие. Например, посередине железобетонной плиты устанавливать опорную стойку нельзя, поскольку плита выдерживает определенную нагрузку, в которой главной составляющей является масса мебели, оборудования и людей.
  9. Схватка – горизонтальный элемент, который стягивает стропила не давая им разъезжаться, может располагаться в уровне мауэрлата или выше.
  10. Обрешетка – доски или бруски небольшого сечения, укладываемые перпендикулярно стропилам поверх них. Служат основанием для кровельного материала. Вальмовая крыша своими руками часто возводится с установкой разреженной обрешетки (через одну доску), но нужно помнить, что в особо ответственных местах (ендовы, карнизы) обрешетка выполняется сплошной.
  11. Контробрешетка – бруски или доски небольшого сечения. В конструкции кровли используются не всегда. Устанавливаются поверх стропильных ног, параллельно им под обрешетку. Нужны, чтобы приподнять обрешетку над утеплителем между стропилами, обеспечивая тем самым необходимый вентиляционный зазор.
  12. Кобылки – доски, прикрепляемые к нижнему концу стропил, обеспечивающие необходимый вылет карниза.

Висячие стропильные ноги предусматривают отсутствие ригеля. Они чаще всего применяются при необходимости организации свободной планировки и отсутствие центральной стены. В этом случае опоры под местом соединения нет. Наклонные балки скрепляются между собой на гвозди. Дополнительно в месте соединения предусматривают деревянные накладки толщиной 22-25 см с обеих сторон стропильных ног. Эти накладки стягивают с помощью шпилек или болтов.

Чтобы выполнить закрепление стропил в нижней точке, в мауэрлате делается врубка. Наклонные элементы устанавливаются и закрепляются с помощью гвоздей или металлических уголков. Нарожники к накосным элементам присоединяются встык, в одном уровне.

Для сопротивления кровли ветровым нагрузкам, старающимся сорвать ее, предусматриваются скрутки из проволоки, которые соединяют нижний конец стропил со стеной. В стену скрутка закрепляется на ерш (крепежное приспособление).

При строительстве стен из деревянных материалов вместо скруток можно применять скобы. Скрутки или скобы устанавливаются на каждую стропильную ногу или через одну.
Если построить стропильную систему правильно с грамотным подбором сечения и шага стропил крыша прослужит долгое время.

0 0 голоса
Рейтинг статьи
Читать еще:  Зелёный ковёр в дизайне помещений
Ссылка на основную публикацию
