Громоотвод на зданиях и сооружениях

Молниезащита зданий и сооружений

Разряды молний могут воздействовать на здания и сооружения прямыми ударами (первичное воздействие), вызывающими непосредственное их повреждение и разрушение, и вторичными воздействиями посредством явлений электростатической и электромагнитной индукции. При разрядах молний высокий потенциал может заноситься в здания по воздушным линиям и различным металлическим коммуникациям. Канал молнии имеет высокую температуру (20 000° С и выше), и при воздействии молнии образующиеся искры и нагрев горючей среды до температуры воспламенения вызывают в зданиях и сооружениях пожары.
Необходимость молниезащиты жилых и общественных зданий и сооружений устанавливается согласно требованиям «Указаний по проектированию и устройству молниезащиты зданий и сооружений» (СН 305—69), исходя из их назначения, интенсивности грозовой деятельности в районе их местонахождения, а также ожидаемого количества поражений их молнией в год. Средняя грозовая деятельность в часах за один год определяется по приведенной в СН 305—69 карте или на основании данных местных метеорологических станций.

Молниезащите подлежат следующие жилые и общественные здания и сооружения:
1. Жилые и общественные здания или их части, возвышающиеся над уровнем общего массива застройки более чем на 25 м, а также отдельно стоящие здания высотой более 30 м, удаленные от массива застройки не менее чем на 100 м.
2. Общественные здания III, IV, V степеней огнестойкости (детские сады и ясли, учебные и спальные корпуса школ и школ-интернатов, спальные корпуса и столовые санаториев, учреждений отдыха и пионерских лагерей, спальные корпуса больниц, клубов и кинотеатры).
3. Здания и сооружения, имеющие историческое и художественное значение, подлежащие государственной охране как памятники истории и искусства.
Указанные в пп. 1 и 2 здания и сооружения подлежат молниезащите в том случае, если они расположены в местности, где средняя грозовая деятельность составляет 20 и более грозовых часов в год. Здания и сооружения, указанные в п. 3, требуется обеспечивать молниезащитой на всей территории СССР.
Указанные выше жилые и общественные здания и сооружения согласно СН 305—69 подлежат молниезащите по III категории, т. е. с устройством защиты от прямых ударов молнии и от заноса высоких потенциалов через надземные металлические коммуникации.

Величина импульсного сопротивления каждого заземлителя от прямых ударов молнии для жилых и общественных зданий принимается не более 20 ом.

Здания защищают от прямых ударов молнии молниеотводами, которые состоят из молниеприемников, принимающих непосредственно на себя грозовой разряд, заземлителей для отвода тока молнии в землю и токоотвода, соединяющего молниеприемник с заземлителем. Молниеотводы разделяют по месту расположения на отдельно стоящие и устанавливаемые непосредственно на здании или сооружении; по типу молниеприемника — на стержневые, тросовые и специальные; по количеству совместно действующих на одном сооружении молниеотводов — на одиночные, двойные и многократные. Если по архитектурным соображениям установка молниеотводов на здании неприемлема, молниезащиту зданий можно осуществлять наложением металлической заземленной сетки. Для этого используют стальную проволоку диаметром 6—8 мм, которую закрепляют на крыше в виде редкой сетки. Молниеприемная сетка должна иметь ячейки площадью не более 150 ж2, т. е. размером 12 х 12 или 6 X 24 м. Эту сетку не менее чем в двух противоположных сторонах присоединяют к заземлителям при помощи токоотводов, выполненных из такой же проволоки и прокладываемых по стенам зданий. Если защищаемое здание покрыто кровельной сталью, то устраивать специальные молниеотводы не нужно. Вокруг здания вдоль карниза необходимо уложить стальную проволоку диаметром 6 мм и надежно присоединить к металлической кровле не реже чем через 15—20 м и от этой проволоки установить токопроводы к заземлителям. Крепятся токоотводы к кровле болтовыми зажимами или сваркой. Выступающие над крышей дымовые и вентиляционные трубы необходимо оборудовать выступающими выше трубы на 30 см стержневыми молниеотводами из стальной проволоки диаметром 6—8 мм с присоединением их к заземленной кровле. На металлических трубах устройство стержневых молниеотводов не требуется, но трубы и крепящие их металлические растяжки нужно надежно соединить с кровлей или заземлителем. Молниеприемники стержневых молниеотводов выполняются из стальных стержней различных величины и формы сечения с защитой от коррозии. Минимальная площадь молниеприемника должна быть не менее 100 мм2, чему соответствует круглая сталь диаметром 12 мм, полосовая 35 X 3 мм, угловая 20 х 20 х 3 мм или газовые трубы со сплющенным и заваренным свободным концом. Молниеприемник тросового молниеотвода следует устраивать из стального многопроволочного оцинкованного троса сечением не менее 35 мм2 (диаметр 7 мм). Токоотводы необходимо выполнять из стали сечением 25—35 мм2 с применением стальной проволоки (катанки) диаметром не менее 6 мм или стали плоского, квадратного и других профилей. Токоотвод тросового молниеотвода необходимо выполнять из троса сечением не менее 35 мм2 или стальной проволоки диаметром не менее 6 мм.

Во всех случаях рекомендуется использование в качестве токоотводов металлических конструкций защищаемых зданий и сооружений (колонны, фермы, рамы, пожарные лестницы, металлические направляющие лифтов и др.). При этом необходимо обеспечивать непрерывность электрической связи в соединениях конструкций и арматуры, что, как правило, обеспечивается сваркой. Токоотводами не может служить предварительно напряженная арматура железобетонных колонн, ферм и других железобетонных конструкций.

Если здания имеют верхнее перекрытие из металлических ферм, установка молниеприемников или наложение молниеприемной сетки не требуется. В этом случае фермы соединяют токоотводами с зазем- лителями. Во всех случаях разрешается объединение заземлителей защиты от прямых ударов молнии, защитного заземления электрооборудования и заземлителя защиты от электростатической индукции.

Если здание имеет ширину 100 м и более и от прямых ударов молнии защищается молниеотводами, устанавливаемыми на здании, молниеприемной сеткой или с использованием металлической кровли, то, кроме наружных заземлителей, следует устраивать дополнительные заземлители для выравнивания потенциала внутри здания. Эти зазем- лители выполняются в виде протяженных стальных полос, уложенных не более чем через 60 м и по ширине здания. Полосы принимаются сечением не менее 100 мм2 и укладываются в грунте на глубине не менее 0,5 м. Каждый заземлитель торцами присоединяется к наружным контурам заземлителя защиты от прямых ударов молнии, а также подсоединен с шагом не более 60 м к токоотводам от молниеприемников.

В зависимости от расположения в грунте и формы электродов заземлители делят на следующие виды:
углубленные — из полосовой или круглой стали. Укладываются горизонтально на дно котлована в виде протяженных элементов или контуров по периметру фундаментов;
вертикальные — из стальных вертикально ввинченных стержней из круглой стали и забиваемых стержней из угловой стали и стальных труб. Ввинчиваемые электроды принимаются длиной 4,5—5 м, а забиваемые 2,5—3 м. Верхний конец вертикального заземлителя от поверхности земли поднимается на 0,5—0,6 м;
горизонтальные — из полосовой или круглой стали. Укладываются горизонтально на глубине 0,6—0,8 м от поверхности земли одним или несколькими лучами, расходящимися из одной точки, к которой присоединяется токоотвод;
комбинированные — объединяющие в общую систему вертикальные и горизонтальные заземлители.

Читать еще:  Использование хосты в ландшафтном дизайне

Конструкция заземлителей принимается в зависимости от требуемого импульсного сопротивления с учетом удельного сопротивления грунта и удобства ведения работ по их укладке. В СН 305—69 приведены типовые конструкции заземлителей и значения их сопротивления прохождению тока. Все соединения заземлителей между собой и с токоотводами необходимо выполнять только сваркой с длиной сварочного шага не менее шести диаметров свариваемых круглых проводников. Болтовое соединение можно применять только при устройстве временных заземлителей.

От прямых ударов молнии защищаются неметаллические вертикальные трубы котельных и предприятий, водонапорные башни, пожарные вышки высотой 15 м и более. В этом случае величина импульсного сопротивления заземлителей принимается 50 ом на каждый ТОКООТЕОД. Для труб высотой до 50 м устанавливается один молниеприемник и один наружный токоотвод. При высоте трубы более 50 м принимается не менее двух молниеприемников и токоотводов, расположенных симметрично по трубе. Трубы высотой 100 м и более по периметру верхнего торца снабжаются стальным кольцом сечением не менее 100 мм2, к которому приваривается не менее двух токоотводов. Такие же кольца повторяются по высоте трубы через каждые 12 м.
Для металлических труб, башен и вышек не требуется установка отдельных молниеприемников и токоотводов, достаточно только присоединения их к заземлителю.

Металлические скульптуры и обелиски (памятники истории и искусства) следует подсоединять к заземлителям с величиной импульсного сопротивления не более 20 ом.

Зоной защиты называется пространство вокруг молниеотвода, в котором здание или сооружение оказывается защищенным от прямых ударов молнии. Достаточная надежность защиты объекта от прямых ударов молнии будет только в том случае, если все его части попадают в пределы этой зоны. Зону защиты можно рассчитывать аналитическим и графическим способами по формулам и номограммам. Зоны защиты могут образовываться одиночным, двойным и многократным стержневыми молниеотводами, а также одиночным и двойным тросовыми молниеотводами.

Рис. 4. Зона защиты четырех стержневых молниеотводов в плане

Высота молниеотводов определяется по номограмме достаточно точно и не требует математических вычислений. Например, для нахождения высоты двойного тросового молниеотвода на рис. 5 приведена номограмма, построенная таким образом, что высота молниеотводоз h определяется в зависимости от расстояния между молниеотводами а и от величины h0, представляющей собой наименьшую высоту зоны защиты между двумя молниеотводами (высоту защищаемого здания)- г
Полученную высоту опор тросового молниеотвода необходимо увеличивать на высоту стрелы провеса, зависящую от длины пролета. Г1о приведенным в СН 305—69 номограммам также можно определять высоту одиночного и двойного стержневых молниеотводов, а также одиночных и двойных тросовых молниеотводов высотой до 60 м.

Защита от заноса высоких потенциалов (атмосферных перенапряжений) устраивается следующим образом. На наружных проводах электролиний напряжением до 1000 в от ударов молнии возникает перенапряжение, и от заноса высоких потенциалов по проводам внутрь зданий могут возникать пожары, происходить несчастные случаи с людьми и животными. Предупредить это можно установкой на линиях разрядников, искровых промежутков (5—8 мм) или заземлением крючьев и штырей изоляторов фазных проводов и проводов радиотрансляционных, телефонных и других сетей. Такая защита обязательна для школ, яслей, клубов, больниц и других зданий с большим скоплением людей. Крючья на опорах электросети необходимо заземлять токоотводом из проволоки диаметром 5—6 мм, накрученной на крючья, и присоединением нулевого провода к заземляющему спуску болтовыми лужеными зажимами.

Если .вводы идут в помещения вспомогательного характера (склады, навесы и т. п.), то на опорах защиту следует выполнять на каждые 5 вводов к потребителям, чередуя их с незащищенными опорами. Расстояние между защищенными опорами не должно превышать 200 м (5—6 пролетов). Ввод в здание может выполняться от незащищенной опоры при условии, что она будет находиться на расстоянии не более 30 м от защищенной опоры.

Указанные защитные мероприятия могут не устраиваться, если сеть низкого напряжения экранирована от поражения молнией высокими деревьями, зданиями и т. п. или находится в районах, не подверженных грозовым поражениям. Возможность отказа от выполнения указанной защиты в каждом отдельном случае должны решать эксплуатационные или проектные организации совместно с представителями организаций энергонадзора. Чтобы предупредить занос высоких потенциалов радиоантеннами, необходимо вдоль каждой стойки проложить токопровод с присоединением его одним концом к зазем- лителю, а другой расположить в 10—12 мм от троса антенны.

Защита жилых и общественных зданий от вторичных воздействий молнии не требуется.

Громоотвод на зданиях и сооружениях

Шаровая молния – природное явление, о существовании которого известно всем. Однако видеть его собственными глазами за всю историю существования нашей планеты доводилось немногим.

Изучением этого явления ученые занимаются уже более 150 лет, но при этом разгадать его загадку пока не посчастливилось никому. Несмотря на то что существует огромное количество теорий ее возникновения, каждая из них имеет свои изъяны и неспособна дать полноценный ответ о природе его возникновения.

Кто же она, шаровая молния

Те, кто удостоился чести лицезреть ее, утверждают, что шаровая молния пугает и завораживает одновременно. Перед ней бессильны все законы физики и человеческого сознания. Только представьте: плывущий в воздухе огненный шар, на который не действует ни земное притяжение, и даже самые сильные порывы ветра!

О ней известно очень мало. Например, точно известно, что шаровая молния появляется преимущественно во время грозы. Поэтому многие ученые сходятся во мнении, что шаровая молния – это небесный линейный разряд, не достигший земли.

Несмотря на то что эта теория является вполне жизнеспособной, все-таки она не объясняет природу возникновения небесной гостьи, так как шаровая молния может появиться и в ясный солнечный день. И совсем абсурдной можно назвать теорию, в соответствии с которой этот феномен и вовсе рассматривается как явление массовой галлюцинации.

Читать еще:  Возведение столбчатого и свайного фундамента на пучинистом грунте

Из всего вышесказанного можно сделать вывод, что шаровая молния для нас продолжает оставаться чем-то неизведанным и непонятным, а встреча с ней сродни свиданию с пришельцами.

Несмотря на это, свидание с этим полумифическим и полуреальным природным явлением грозит человеку вполне реальными проблемами: возникновением пожаров, выходом из строя бытовой техники и даже получением травм и ожогов.

В связи с этим вполне логичным является то, что многих интересует, как правильно должна быть организована молниезащита для зданий и сооружений, чтобы можно было избежать разрушающего действия непрошенной гостьи.

Предполагается, что прекрасной молниезащитой для зданий и сооружений является старый добрый громоотвод. Но и здесь есть свои нюансы. Как утверждаю большинство ученых, громоотвод – это достаточно слабая молниезащита для зданий и сооружений от плазменного шара.

Громоотвод – надежная молниезащита для зданий от обычных линейных небесных разрядов. А вот как правильно организовать молниезащиту для зданий и сооружений от шаровой молнии, сказать довольно сложно.

Громоотвод – ловушка для линейных молний

Любой громоотвод состоит из следующих конструктивных элементов: молниеприемника, токоотвода и заземления. Несмотря на кажущуюся простоту, громоотвод высокоэффективно справляется с возложенной на него задачей и считается замечательным видом молниезащиты для зданий.

Молниеприемник

Молниеприемник является важнейшей частью молниезащиты зданий и сооружений различного типа. Этот элемент первым принимает на себя атаку небесного электричества. Молниеприемники делятся – на активные (привлекающие разряды и отправляющие их в землю) и пассивные (занимающие выжидательную позицию по отношению к молнии).

Виды молниеприемников:

  • Стержневой.
  • Тросовой.
  • Сетчатый.
  • Кровельный.

Токоотвод

Этот элемент представляет собой промежуточное связующее звено молниезащиты зданий и сооружений, соединяющее между собой молниеприемник и заземление в единую систему.

Заземление

Это конечный элемент системы молниезащиты зданий. Конструктивно он состоит из заземляющих проводников и заземлителя.

Шаровая молния – красивое природное явление, обладающее огромной разрушающей силой. И лучший способ защиты от него – это никогда с ним не встречаться. Но от такой встречи, к сожалению, никто не застрахован!

Молниезащита промышленных зданий

Вы здесь

Молния – источник повышенной опасности

Не все понимают настоящую опасность ударов молнии. Максимум, что делает человек во время грозы – выключает электроприборы, да и это делает не каждый.

Молния – это сильнейший разряд скопившегося атмосферного электричества с огромным потенциалом, образующегося в результате трения об воздух капель водяных паров. Заряд молнии достигает сотен тысяч ампер, а напряжение – двух миллионов вольт.

Электрический разряд воздействует на объект тремя способами:

  • Прямым попаданием молнии, в результате чего предмет резко нагревается и плавится. Это приводит к нарастанию внутреннего напряжения и взрывам. Частым итогом попадания молнии являются разрушения и возгорания.
  • Возникновением магнитного поля в металлических контурах. Наведенный ток приводит к искрообразованию и сильному перегреву конструкций, что очень опасно для промышленных объектов.
  • Ударом высоких потенциалов через внешние и подземные трассы. Занос потенциалов идет наряду с разрядами электричества и вызывает пожары и взрывы.

Молниезащита – это комплекс мероприятий и оборудования, необходимых для нейтрализации опасного воздействия атмосферных электроразрядов и обеспечивающих безопасность людей, сохранность зданий, сооружений и оборудования от взрывов, разрушений и пожаров.

Категории защищаемых объектов

Признаком классификации зданий и сооружений является характер необходимых работ по молниезащите. Объекты делятся на три группы:

І категория – опасные промышленные объекты, в которых попадание молнии может стать причиной пожара, взрыва, больших разрушений и привести к гибели людей (помещения, где ведутся работы с взрывоопасными и легковоспламеняющимися материалами, элекростанции и подстанции). В соответствии с Правилами устройства электроустановок (ПУЭ) эти объекты принадлежат к классу В-І и В-ІІ.

ІІ категория – взрывоопасные здания и сооружения, в которых горючие и другие вещества хранятся в металлических или специальных емкостях, то есть взрыв не приведет к большим разрушениям и возгораниям (склады топлива, ГСМ, аммиачные холодильники, мукомольные цеха). Согласно ПУЭ такие объекты имеют класс В-Іа, В-Іб, В-ІІа, В-Іг.

ІІІ категория – объекты, для которых прямое попадание молнии опасно лишь пожарами и разрушениями (жилые дома, детские сады, больницы, школы, трубы котельных и промышленных предприятий). По ПУЭ – класс П-І, П-ІІ, П-ІІІ.

Ряд зданий, которые не входят ни в одну из групп, считают условно безопасными. Но случаи попадания в них молнии известны.

Защита промышленных зданий от молнии

Производственные здания и сооружения промышленных предприятий в зависимости от их назначения, конструкции и географического расположения обеспечиваются молниезащитой. Выбор защитной системы и оборудования выполняется посредством проведения специальных вычислений. Расчету подлежит количество вероятных поражений молнией в год.

Защита промышленных зданий и сооружений от прямых ударов молнии обеспечивается молниеотводом, который включает в себя:

  1. Молниеприемник, принимающий разряд.
  2. Заземлители, отводящие ток в землю.
  3. Тоководы, необходимые для соединения молниеприемников с заземляющими устройствами.

При наличии громоотвода, разряд электричества проходит через приемник, обходя защищаемый объект. Действие устройства основывается на свойстве молнии поражать самые высокие конструкции с хорошим заземлением.

Молниеотводы делят на стержневые и тросовые. Первый вариант используется чаще, тогда как применение тросовых устройств ограничивается длинными и узкими сооружениями или объектами со множеством подземных коммуникаций, мешающих установке стержневых отводов.

Стержневые устройства могут быть:

  • одиночными (антенны);
  • двойными – с двумя отдельно размещенными стержнями;
  • многократными – с тремя и больше стержными, создающими общую защитную зону.

Стержневые молниеприемники имеют длину от 200 до 1500 мм, площадь сечения около 100 мм2.

Тросовые молниеотводы бывают также одиночными, включающими трос и две поддерживающие его опоры, и двойными, состоящими из двух одиночных устройств одинаковой высоты, установленных параллельно.

Объекты І категории ниже 30 м оснащаются молниеотводами, монтируемыми отдельно или непосредственно на здании, но изолированно от него. Сооружения высотой более 30 м оборудуются устройствами, установленными не изолированно на самом здании.

Объекты ІІ категории защищают молниеотводами, расположенными на сооружениях. Для сохранности сооружений ІІІ группы используют заземление металлической крыши, которая служит молниеприемником.

Читать еще:  Зверобой в ландшафтном дизайне описание и фото

Материал изготовления молниеприемников – сталь. В качестве устройств, принимающих на себя удар молнии, используют различные металлические конструкции: трубы, решетки и т. д., которые находятся выше защищаемого объекта.

Молниеотводы – назначение, виды, преимущества

Молниеотводы — специальные устройства, которые устанавливаются на сооружениях и зданиях для предохранения от молнии. Они подбираются с учетом условий использования и различаются особенностями конструкции, материалом изготовления и другими параметрами.

Характеристики молниеотводов и способы предохранения сооружений и зданий от молнии на территории РФ определяют инструкции РД 34.21.122-87 и СО 153-34.21.122-2003. При разработке систем, защищающих различные объекты от негативных внешних воздействий, следуют положениям одного из нормативных документов или используют их комбинацию.

Назначение молниеотводов

Во время грозы наблюдается возникновение разрядов атмосферного электричества, которые являются источником повышенной опасности для наземных сооружений и зданий, поскольку могут вызвать взрывы, разрушения и появление возгораний. Молниеотводы относятся к внешней системе защиты и предохраняют от прямых ударов молний, обеспечивая отвод тока в грунт. Они состоят из следующих элементов:

  • Молниеприемника, который используется для захвата молнии и устанавливается в зонах возможного контакта с электрическими разрядами.
  • Токоотвода, соединяющего молниеприемник и заземлитель и отводящий ток на заземление. Обычно в его качестве служит медный или алюминиевый провод большого сечения. Для изоляции токоотвода от внешних воздействий используют кабель-канал из пластика.
  • Заземлителя, который обеспечивает отвод тока в грунт и располагается в толще земли.

Важно! Функционирование молниеотводов основано на том, что чаще всего молния поражает только заземленные сооружения из металла, имеющие наибольшую высоту по сравнению с близлежащими постройками. Правильный выбор устройств позволяет обеспечить надежную защиту сооружений и зданий разного назначения.

Виды и характеристики

Молниеотводы, которые относятся к пассивным системам предохранения от молний, различаются вариантом исполнения молнеприемника. В зависимости от особенностей конструкции они бывают:

  • Стержневые. Такие устройства являются наиболее распространенными благодаря простоте монтажа и низкой себестоимости. Они выполняются в виде одного или нескольких стержней и могут устанавливаться непосредственно на объекте или на некотором удалении. Для крепления служат несущие конструкции здания или опорные конструкции, которые возводятся специально для монтажа молниеприемника. Длина стержневых систем зависит от материала изготовления и может варьироваться от 30 см до нескольких метров.
  • Тросовые. Идеально подходят для защиты невысоких объектов, узких или длинных зданий, высоковольтных ЛЭП и сооружений с нестандартной кровлей. Тросовые системы эффективнее стержневых конструкций и обеспечивают возможность предохранения на участках большей площади. Конструкция устройств такого типа предусматривает наличие одного или нескольких стальных тросов с цинковым покрытием, закрепленных на специальных мачтах. При правильном расположении опор разряды уходят в грунт за пределами защищаемых объектов.

Для предохранения от молний зданий с плоской кровлей и значительными габаритами используют специальную сетку. Она изготавливается из металлических прутков и укладывается поверх кровли или под утеплитель. Способ крепления сетки зависит от вида и огнестойкости кровли, а токоотводы устанавливают по периметру с шагом от 10 до 25 м. Надежность защиты от прямых ударов молнии не достигает нужного уровня, поэтому такая система менее популярна и может использоваться в сочетании с другими устройствами.

Важно! Размер ячеек сетки определяется категорией защищаемого объекта и может составлять от 5×5 м до 20×20 м.

Выбор молниеприемников осуществляется с учетом параметров строений. Согласно классификации различают три категории защитных устройств в зависимости от огнестойкости, пожарной и взрывной опасности, назначения и вместимости охраняемых объектов.

Среди типовых молниеотводов спросом пользуются следующие варианты:

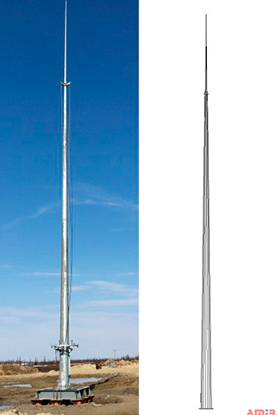

  • Граненые конические. Они изготавливаются из прочной листовой стали и выполнены в виде металлической конструкции с защищенным от коррозии стержнем, принимающим разряды молнии. Молниеотводы производятся на основе стволов ВМО и ВМОН разного типа без осветительных приборов.

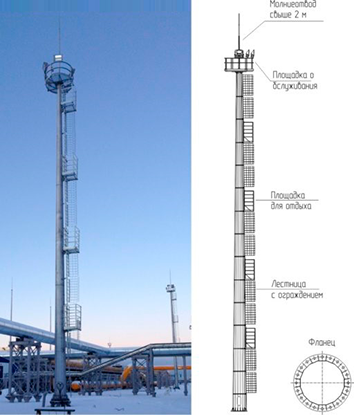

  • На базе опор освещения. Они могут быть со стационарной или мобильной короной. Молниеотводы ВГН и ВГМ представляют собой граненые конструкции из стали, которые комплектуются молнеприемниками и оборудованием для освещения. Для крепления прожекторов, камер наблюдений и пр. оборудования используют специальные кронштейны.

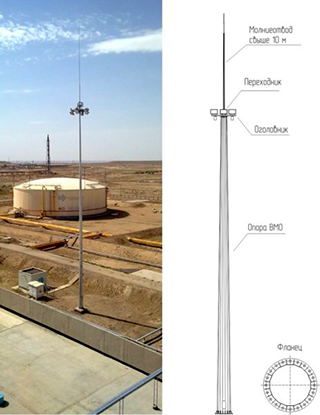

Важно! При расчете и выборе молниеотводов на основе высокомачтовых опор с мобильной короной (ВМО) и стационарной (ВМОН) учитывают условия эксплуатации и ветровую нагрузку на месте установки конструкций.

Преимущества молниеотводов

Популярность типовых молниеотводов, которые производятся на основе граненых опор, обусловлена высокой эффективностью защиты от молнии. К другим преимуществам таких конструкций относятся:

  • простота монтажа и обслуживания;
  • разнообразие моделей, позволяющее подобрать вариант с учетом условий эксплуатации и месторасположения;
  • возможность сочетания защитных функций с освещением дорожного полотна, тротуаров, парковок и других площадок.

Антикоррозийное покрытие продлевает срок службы сооружений, а прочность фиксации обеспечивается с помощью фланцев. Металлические конструкции способны выдерживать ветровую нагрузку, величина которой определяется месторасположением объектов.

Особенности использования

ГК «Амира» предлагает большой выбор молниеотводов собственного производства, которые выпускаются на основе выскокомачтовых опор. Установка таких конструкций позволяет:

  • организовать равномерное освещение на прилегающих территориях;
  • защитить от ударов молнии;
  • обеспечить предохранение от перенапряжения в сети питания.

В зависимости от исполнения молниеотводы предусматривают наличие или отсутствие приборов освещения. Они производятся из прочной стали и покрыты защитным цинковым слоем, который наносится в соответствии с требованиями ГОСТ 9.307-89.

Покрытие не является декоративным и выполняет исключительно утилитарные функции, предохраняя металл от повреждений и появления ржавчины. Гарантии на коррозионную стойкость цинкового слоя составляют не менее 25 лет.

Молниеотводы на основе опор освещения ВМО и ВМОН, выпускаемые ГК «Амира», использовались при обустройстве “Северного потока”. “Турецкого потока”, нефтеперекачивающих станций, в портах, а также на Тобольской промышленной площадке (высота ВГН здесь 83 и 90 метров).

В ГК “АМИРА” каждый заказанный молниеотвод рассчитывается под конкретный ветровой район, климатическую зону. Помимо отдельно стоящих молниеотводов, возможно изготовление совмещенных. Что позволяет уменьшить число устанавливаемых опор на объекте и упрощает обслуживание.

Расчет конструкции для каждого объекта осуществляется персонально, а выбор вариантов исполнения позволяет устанавливать молниеотводы на основе высокомачтовых опор с мобильной короной (ВГМ) и стационарной короной (ВГН) в I-VII ветровых районах.
