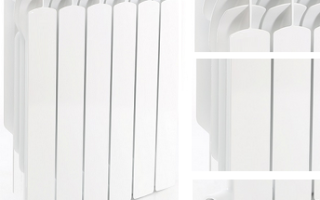

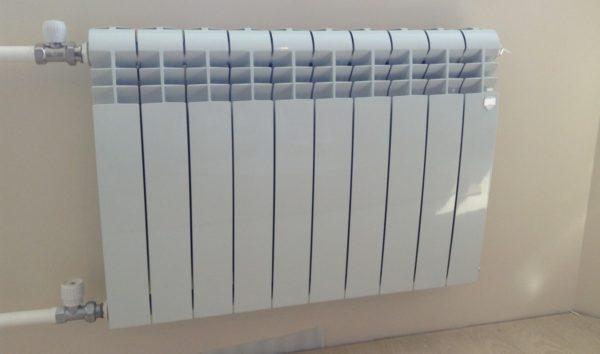

Батарея атм биметалл в интерьере

ATM Thermo Metallo, биметаллические радиаторы

Биметаллические радиаторы Metallo российского производства, бренда ATM Thermo, сделаны по ГОСТу 31311-2005. Они предназначены для эксплуатации в отопительных системах с рабочим давлением до 2,5 МПа.

Радиаторы ATM Thermo Metallo — полностью биметаллические, вертикальный и горизонтальный коллекторы выполнены одним элементом из стали. Каждый отопительный прибор проходит заводскую опрессовку давлением 35-40 атм.

Можно купить следующие модели биметаллических радиаторов Металло:

• ATM Thermo Metallo 500*80. Высота радиатора — 557 мм. М/о — 500 мм. Глубина — 80 мм. Ширина секции — 80 мм. Теплоотдача — 144 Вт.

Розничная цена — 520 руб./секция.

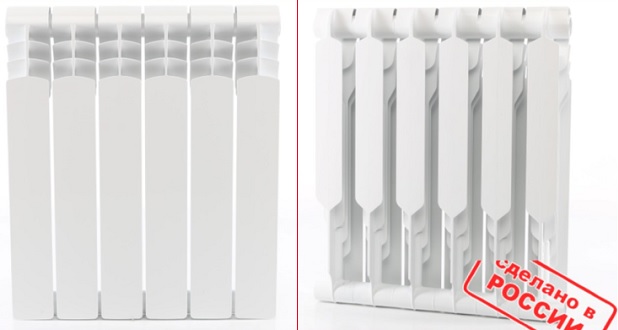

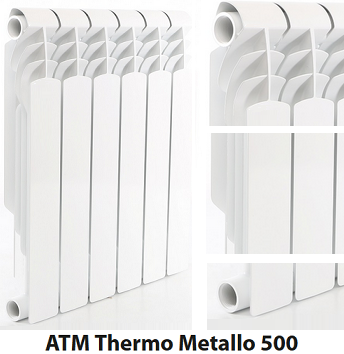

Биметаллические радиаторы Metallo 500 (ATM Thermo)

Межосевое расстояние — 500 мм.

Гарантия производителя — 25 лет.

Биметаллические радиаторы Metallo (ATM Thermo) имеют сертификат соответствия требованиям ГОСТ 31311-2005 и прошли испытания в специализированном ИЦ «Сантехоборудование» ООО «НИИСантехники».

Биметаллические радиаторы: устройство, характеристики и нюансы выбора

Рано или поздно с проблемой замены или установки новых батарей отопления приходится сталкиваться всем. Если батареи перестают греть и на их поверхности появляется ржавчина, это сигнал к тому, что их необходимо срочно менять. Практичным выбором для жилых многоквартирных домов, офисов, частных домов и коттеджей являются биметаллические радиаторы.

Идея биметаллического радиатора состоит в том, что с внешней стороны тепло рассеивает металл с большей теплоотдачей, а с теплоносителем контактирует металл, более устойчивый к коррозии. Стыки металлических слоев герметизируются, чтобы свести к нулю возможность протечки.

Устройство биметаллического радиатора

В основном в производстве биметаллических радиаторов применяются сталь и алюминий. Ключевым отличием является внутренняя конструкция такого радиатора. Различают два основных типа биметаллических радиаторов: полнобиметаллические и неполнобиметаллические.

Полнобиметаллический радиатор представляет из себя каркас из вертикальных стальных трубок и горизонтальных стальных коллекторов, соединенных между собой и залитых алюминиевой «оболочкой» по технологии литья под давлением. Главным преимуществом данного типа радиатора является то, что полностью исключена возможность контакта теплоносителя с алюминием. Оптимальным и самым надежным типом соединения для деталей внутреннего коллектора является электродуговая сварка. На сегодняшний день по этой технологии выполняются биметаллические радиаторы ведущего итальянского производителя радиаторов фабрики Global Radiatori (модели Style, Style Extra, Style Plus и Sfera), а также ведущего российского производителя компании Rifar (модель Rifar Monolit). Другие производители, как правило, стараются сэкономить на этом этапе и используют резьбовые или клеевые соединения, что значительно увеличивает риск точечной коррозии и протечек.

Такие батареи рассчитаны на температуру 110-130 o С и давление 35 и более атмосфер, их можно легко наращивать или укорачивать.

Неполнобиметаллические радиаторы отличаются от полнобиметалических тем, что в них из стали выполнен только вертикальный водопроводящий канал. Это позволяет решить проблему работы с избыточным давлением, но не решает проблему коррозии алюминия при агрессивном теплоносителе, так как горизонтальные коллекторы остаются алюминиевыми и находятся в постоянном контакте с теплоносителем. По этой технологии производится большинство биметаллических радиаторов, которые вы можете встретить на российском рынке — например, такие популярные модели как Sira RS и Rifar Base, а также огромное количество различных китайских радиаторов.

Существуют биметалические радиаторы, в производстве которых используются алюминий и медь. Такой радиатор – это змеевик из меди, размещенный внутри алюминиевого корпуса. Они могут выдерживать давление до 40 атм. Медь имеет более высокую теплопроводность, чем сталь, и менее подвержена коррозии. Поэтому такие батареи более универсальны, но и стоят они значительно дороже.

Преимущества батарей из биметалла

Помимо высокой прочности и надежности, биметаллические радиаторы обладают следующими преимуществами:

• Возможность эксплуатации с любыми теплоносителями – а значит, использования в многоквартирных домах и офисных центрах. Это выгодно отличает биметаллические радиаторы от чисто алюминиевых аналогов, которые весьма чувствительны к качеству теплоносителя, из-за чего могут плохо «уживаться» с центральными системами отопления.
• Высокая теплоотдача за счет алюминиевой части.
• Простота монтажа.
• Точность геометрических параметров, нехарактерная для старых чугунных батарей.
• У биметаллических радиаторов, в отличие от чугунных, нет большого количества выступов, травмоопасных для маленьких детей.
• Возможность установить термостатические вентили для регулирования и контроля температуры в помещении.
• Долговечность и длительный срок безремонтной эксплуатации.

Характеристики хорошего радиатора

Ниже приведены характеристики биметаллических радиаторов отопления европейского производства. Китайские биметаллические радиаторы отличаются более тонкими стальными вкладками, меньшим весом, меньшей теплоотдачей, сильнее реагируют на химический состав теплоносителя, срок их службы сопоставим с алюминиевыми радиаторами.

• Теплоотдача . У биметаллических радиаторов теплоотдача одной секции составляет от 100 до 185 Вт, тогда как у алюминиевых разброс составляет 84-212 Вт. Расчет необходимого вам показателя следует осуществлять по ряду общеизвестных правил. Так, согласно СНиП, для полноценного отопления квадратного метра помещения с потолками 2,7 м нужно 100 Вт. Пусть К – количество секций радиатора, S – площадь помещения, P – мощность секции. Тогда K = (S × 100 Вт) / Р. Эта формула действует для потолков высотой до 3 м. Если потолки выше, ориентироваться нужно на другую формулу: К = (S х h х 40) / Р, где h – высота потолка в метрах.
• Рабочее давление . 35 атм и более (у алюминиевых радиаторов оно не превышает 24 атм).
• Объем теплоносителя . Одна секция «вмещает» 0,16-0,18 л теплоносителя. Это меньше, чем в алюминиевых радиаторах (0,25-0,46 л).
• Устойчивость к химическому составу теплоносителя . Допустимо значение pH от 6,5 до 9, в то время, как у алюминиевых – от 7,5 до 8,5.
• Срок службы 25 лет . Алюминиевые радиаторы в среднем служат 15-20 лет.
• Размеры . Размер секции 575х80х80 мм или 425х80х80 мм.
• Толщина стальных вкладок 1,5-2 мм.
• Вес одной секции 1,5-2 кг, что несколько больше, чем у алюминиевого радиатора (1-1,5 кг).

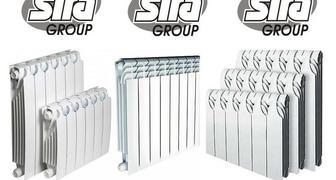

Обзор производителей

Родиной биметаллических радиаторов является солнечная Италия. В самой Италии эти радиаторы распространены крайне мало. Это связано с высоким качеством водоподготовки теплоносителя и инженерных сетей. На сегодняшний день Италия остается единственным в Европе производителем этого вида отопительных приборов.

Пальму первенства в вопросе изобретения биметаллических радиаторов оспаривают два известых итальянских производителя: Global Radiatori и Sira, которые начали поставки биметаллических радиаторов на рынок России в середине 90-х гг., приблизительно в одно и то же время. Но на самом деле заслуга у каждого своя, так как Sira первой придумала и начала производство полубиметаллического радиатора RS, а Global Radiatori первой разработала и произвела полнобиметаллический радиатор Style. Сегодня на российском рынке наилучшим образом зарекомендовали себя вышеупомянутые компании, а так же фабрика Radiatori 2000. Среди российских производителей можно выделить бренд Rifar.

Стоит сказать, что на российском рынке весьма распространена продукция китайского производства. Единственное ее преимущество – это низкая цена, эксплуатационные же характеристики, как и надежность систем из Поднебесной, существенно отстают от характерных европейским аналогам.

Стоимость радиаторов из биметалла

Расчет количества секций качественного биметаллического радиатора обычно производится по принципу «100 Вт мощности на один квадратный метр». Соответственно, для того что бы обогреть типовую двухкомнатную квартиру площадью 60 кв. м потребуется приблизительно 6000 Вт или 32-35 секций. Цена комплектации такой квартиры биметаллическими батареями европейского производителя может составлять от 20 000 руб. при цене одной секции 700 руб.

Как выбрать биметаллический радиатор?

При покупке этого отопительного оборудования следует учесть несколько нюансов, вот лишь некоторые из них:

• Будьте внимательны: на рынке присутствуют так называемые псевдо- или полубиметаллические радиаторы. В них из второго металла выполнены только вертикальные колонки, все остальное – алюминий. Хотя такие радиаторы лучше защищены от коррозии, чем обычные алюминиевые, они все-таки не дотягивают по своим качествам до полноценных биметаллических.
• Качественный биметаллический радиатор имеет стальные или медные вставки толщиной, сопоставимой со стенкой водопроводной трубы.
• Ширина радиатора будет определяться количеством секций, а высота – межосевым расстоянием плюс около 80 мм. Если у вас стандартные подоконники, установленные на высоте 800 мм, подойдут радиаторы высотой 500 мм, если ниже – выбирайте 350 мм.
• Избегайте радиаторов китайского производства: согласно исследованиям ассоциации европейских производителей AIRAL, заявленные в их техпаспортах характеристики могут существенно расходиться с реальными показателями, а это грозит вашему жилью холодом и авариями.
• Известные европейские производители готовы предложить биметаллические радиаторы не только нейтрального белого, но и других цветов. Например, итальянская марка Global выпускает биметаллические радиаторы в восьми цветовых вариантах. За счет этого батарея может не просто ненавязчиво вписаться в ваш интерьер, а придать ему индивидуальность.
• Обязательно проверьте, не повреждено ли декоративное покрытие: любая царапина может привести к окислению алюминия и началу коррозионного процесса.
• Если вы решили купить радиатор на строительном рынке, будьте готовы к тому, что вам попытаются продать более дешевый алюминиевый радиатор под видом биметаллического. На вид их различить практически невозможно, а по весу качественные биметаллические радиаторы обычно тяжелее в полтора раза. «Удивительно легких» биметаллических радиаторов не бывает, хотя они и легче чугунных.
• Надежное отопительное оборудование продается только в специализированных магазинах, где вам организуют и доставку, и монтаж радиатора. Подумайте о том, что приобретая не самые дешевые батареи, не стоит отдавать их в руки сомнительных умельцев.

Технические характеристики биметаллических радиаторов отопления

Что надо знать, перед тем как принимать решение о замене радиаторов отопления в доме или городской квартире, расположенной в многоэтажном здании? Ответ лежит на поверхности. Нужно иметь представления об основных различиях между отопительными приборами, которые можно приобрести в строительном магазине.

Как правило, в торгующей организации имеются следующие типы батарей:

• стальные;
• медные;
• чугунные;
• алюминиевые;
• биметаллические (алюминий+сталь).

Сразу можно сказать, что первые два вида — это экзотические модели и применяются достаточно редко. Чугунные радиаторы уже давно не ставят в современных домах. Да и те люди, которые проводят капитальный ремонт, стараются от них избавляться.

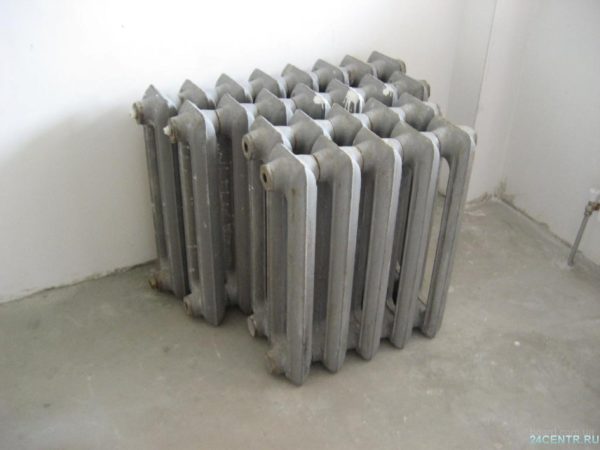

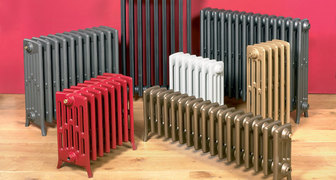

Чугунные батареи отпления

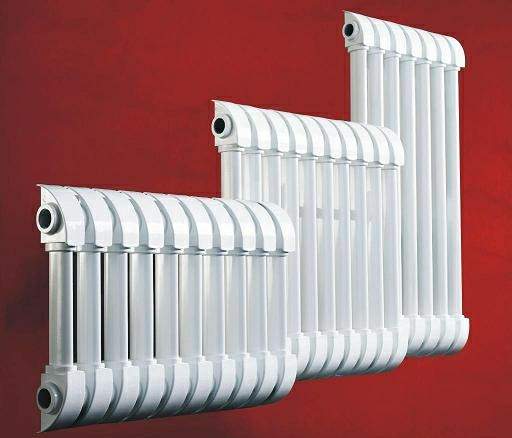

Промышленность уже давно освоила выпуск отопительных приборов из других материалов, которые при значительно меньших габаритах обеспечивают более эффективный теплообмен. К таким приборам относят алюминиевые и биметаллические радиаторы. О них и поговорим.

Если проводить сравнение между системами отопления, произведенными из алюминия и биметаллическими, то первые проигрывают по некоторым позициям. Приборы, выполненные из алюминия и его сплавов, не отвечают требованиям, которые допускают их применение в жилье, расположенном в городе и функционирующем от централизованной системы отопления.

Биметаллические радиаторы совершенно спокойно справляются с большинством технических проблем, которые связаны с их монтажом в зданиях, подключенных к централизованным сетям подачи тепловой энергии. Это напрямую связано с их основными техническими параметрами:

• габаритами;
• предельным давлением;
• предельной температурой.

Устройство биметаллических приборов отопления

Биметаллический прибор отопления по внешнему виду неотличим от того, который выполнен из алюминия. Главное их отличие заключается в том, что внутри биметаллического прибора отопления расположен стальной корпус, сваренный из нержавейки, а сверху на него установлен алюминиевый корпус.

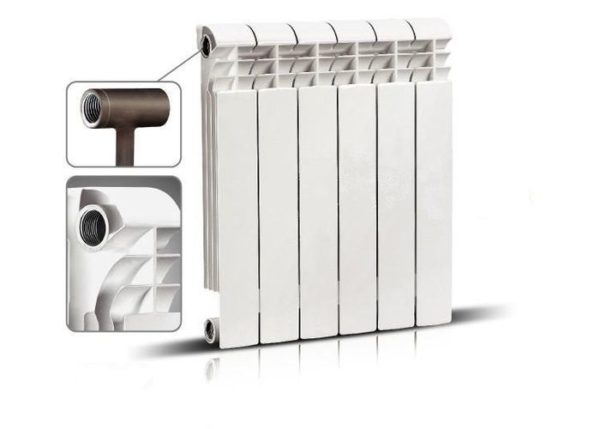

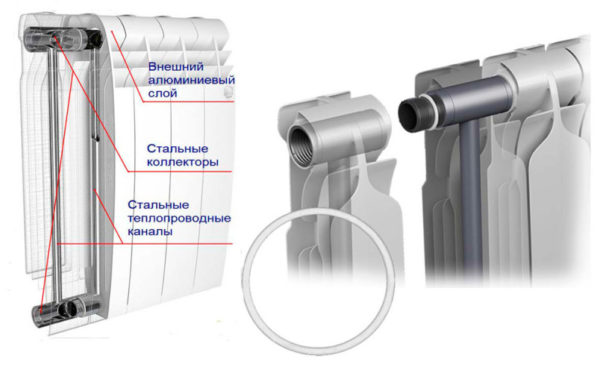

Устройство биметаллических приборов отопления

Такая конструкция гарантирует, что прибор не будет иметь контакта с теплоносителем. Кроме того, сталь куда более стойко воспринимает воздействие агрессивных различных веществ, присутствующих в больших объемах в централизованных системах подачи тепловой энергии. Кстати, в некоторых сетях промывку производят с добавлением 5% раствора ортофосфорной кислоты.

Применение стальных элементов повышает длительность работы отопительных приборов. По заявлению некоторых производителей, срок службы таких конструкций составляет до двадцати лет.

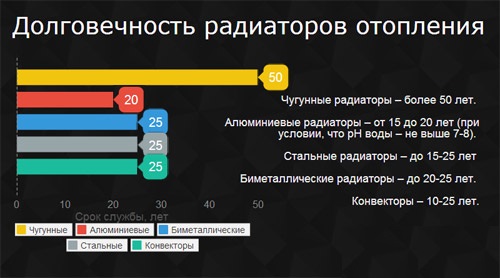

Срок службы радиаторов отопления.

Наличие стали внутри биметаллического отопительного радиатора обеспечивает значительную прочность конструкции. Прибор подобного типа может выдержать рабочее давление до 40 атм. Таким образом, биметаллическое изделие способно перенести серьезный гидравлический удар.

Зауженные каналы гарантируют максимально эффективное сочетание тепловой инертности радиатора и расхода количества теплоносителя, необходимого для обогрева заданного объема.

Если учесть все перечисленные выше свойства и добавить к ним высокую теплоэффективность, стильный внешний вид то можно смело утверждать что на сегодня биметаллические приборы отопления являются оптимальными для установки в современных многоквартирных домах.

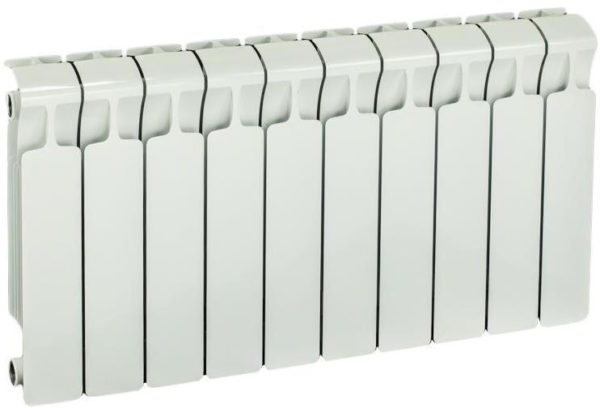

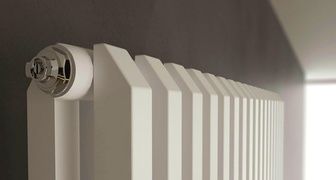

Оригинальный дизайн биметаллических батарей

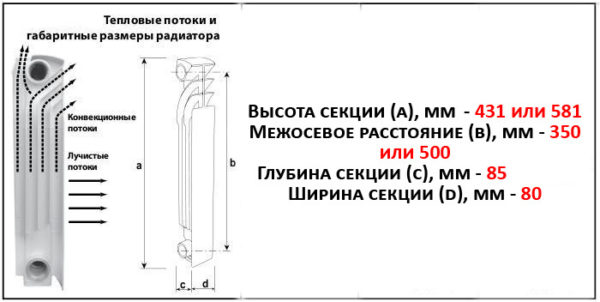

Габариты биметаллических радиаторов

Выбирая прибор отопления, потребитель должен учитывать его размеры. Для обеспечения эффективной защиты от холодного воздуха, поступающего от окон, отопительные радиаторы монтируются в нишах под ними. Другими словами, прибор должен свободно разместиться в ней и гарантировать обеспечение подачи достаточного количества тепла.

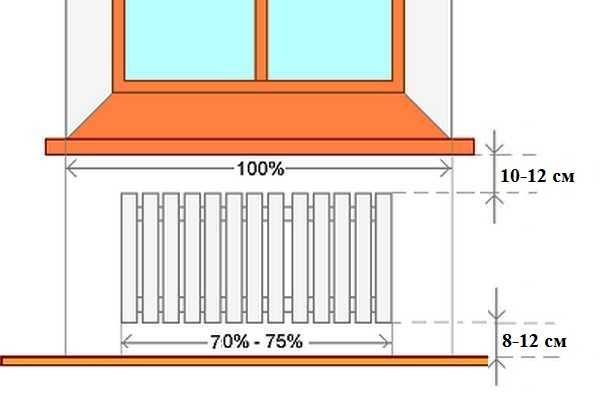

Размещение радиаторов отопления.

Все биметаллические нагреватели имеют стандартизированный высотный ряд размеров. Расстояние между вертикальными каналами может отличаться в зависимости от типа биметаллического отопительного прибора и составлять: 200, 350 и 500 мм соответственно. Но при этом надо помнить, что этот размер показывает межосевое расстояние между входным и выходным патрубком. Для определения полного высотного габарита необходимо добавить по 40 мм на сторону. То есть при межосевом расстоянии в 500 мм, полный габарит составляет 580 мм. Ширина радиатора определяется числом установленных секций.

Тепловой расчет – алгоритм выполнения

Количество секций, подлежащих установке в отопительные радиаторы рассчитывается по единому алгоритму. В нашей стране действует такой норматив: для отопления 10 квадратных метров площади необходима мощность в 1 кВт. Большая часть производителей в технических параметрах своих изделий показывают предельную мощность, которая обеспечивается одной секцией. Зная эту характеристику, можно рассчитать необходимое число узлов радиатора. Для этого применяют следующую формулу:

• Q — паспортный показатель секции,
• S — площадь обогреваемого помещения
• N — потребное число секций.

Типовая ширина блока составляет 80 мм. Для создания достаточного уровня тепла в помещении площадью 20 квадратных метров, необходимо установить биметаллический радиатор шириной примерно в 1 метр.

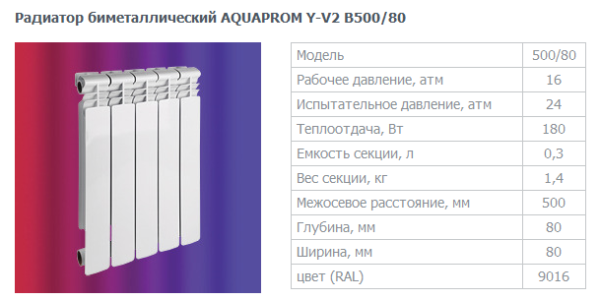

Технические характеристики биметаллических

Кстати, конструкции из биметалла характеризуются и таким параметром, как емкость секции. Так, узел с межцентровым расстоянием в 500 миллиметров вмещает в себя до 0,3 литра теплоносителя.

Вставка, выполненная из стали и вмонтированная внутрь биметаллического прибора отопления обеспечивает длительное хранение тепла. Кроме того, эти закладные детали существенно снижают объем секции. Это явление имеет два варианта событий: с одной стороны, происходит снижение тепловой инертности, что, соответственно, приводит к снижению затрат на поддержание тепла, а с другой стороны, сужение каналов может привести к быстрому засорению тепловой сети.

Строение биметаллического радиатора.

Биметаллический радиатор отопления вмещает в свои секции несколько меньше теплоносителя, чем алюминиевый. Но вместе с этим типовой прибор одного из производителей при ширине 80 мм и высотой 350 мм несет в себе 1,6 литра теплоносителя. ОН в состоянии обогреть площадь до 14 квадратных метров.

Кстати, такие биметаллические приборы тяжелее алюминиевых в 1,5-2 раза.

Требования по температуре и давлению

При создании отопительной системы важное значение имеют такие параметры, как: температура рабочей среды и давление в системе.

Наличие вставки из нержавеющей стали не оказывает никакого влияния на вид и габариты отопительного прибора. Но их использование позволяет выдерживать значительное давление (до сорока атм.). Надо отметить, что испытания тепловой сети производят при давлении в полтора–два раза больше стандартных параметров.

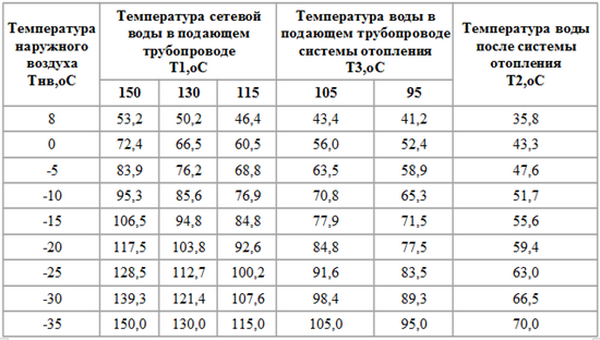

Температурный график отопления

Кстати, максимально допустимая температура тепловой среды может достигать 100-110 градусов Цельсия. Это значение близко к параметрам носителя тепла, поступающего в здание из централизованной сети. Но часть энергии он теряет при прохождении пункта, в котором происходит подогрев рабочей среды, циркулирующей в домовой сети.

Важно! Перед приобретением новых отопительных приборов целесообразно обратиться в офис управляющей компании и запросить данные о рабочих и испытательных параметрах давления и температуры. Это поможет сделать правильный выбор.

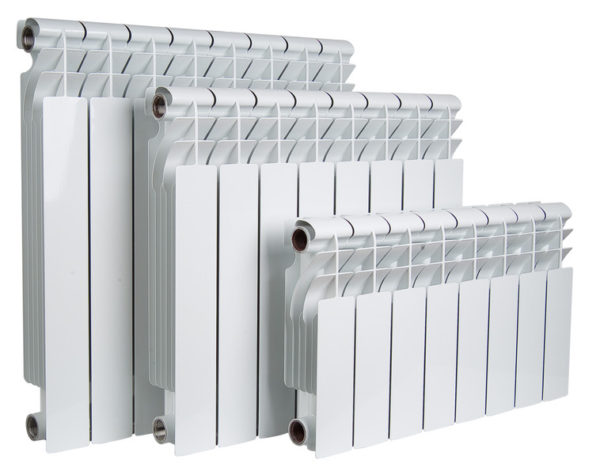

Секционные биметаллические радиаторы отопления

Тонкости выбора модели радиатора — советы специалистов

Выбирая батарею, потребитель должен учитывать и еще несколько важных параметров. В некоторых недорогих моделях стальная вставка выполняется только в вертикально расположенных каналах. Поэтому радиаторы такого класса имеют меньшую защиту от коррозии, и соответственно, снижается срок их работы. Кроме того, подобная конструкция не обеспечит высокой прочности. Поэтому данные отопительные приборы называют пвсевдобиметаллическими.

Важно! Устанавливать радиаторы подобного типа в городских квартирах нецелесообразно. Это может привести к созданию аварийной ситуации!

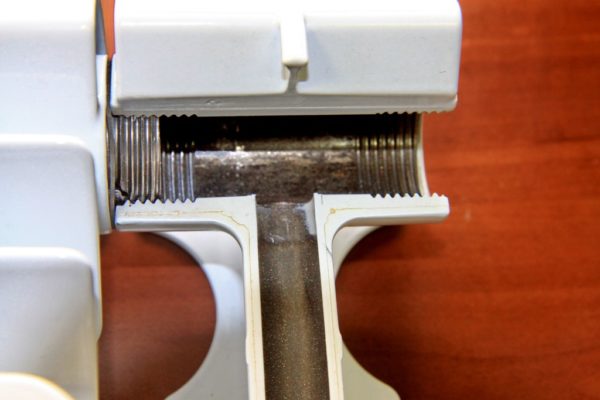

Стальная вставка в биметаллических радиаторах отопления

На практике применяют два основных типа отопительных радиаторов: монолитные и разборные. Первые представляют собой неразборную конструкцию, в основании которой лежит система из нержавеющей стали. Эти радиаторы предназначены для работы в системах, в которых допустимы резкие броски давления, например, в высотных зданиях. Разборные приборы — это определенное количество секций, число которых можно увеличить или уменьшить, но они не приспособлены к резкому изменению давления (гидравлическому удару).

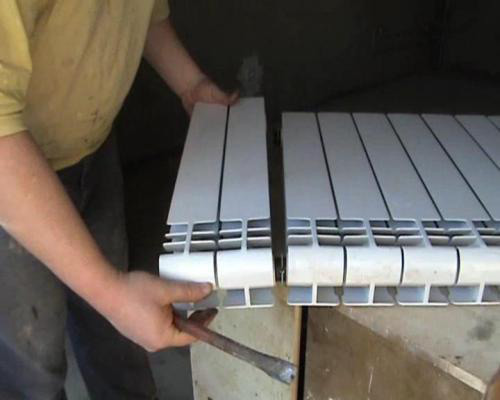

Добавление дополнительных секций к биметаллической батарее отопления

Кстати, многие специалисты рекомендуют устанавливать разборные конструкции в автономных системах отопления, которые можно найти в малоэтажных или загородных домах. Котельное оборудование, монтируемое в таких строениях, выдает постоянное рабочее давление и стабильную температуру. Эти параметры задает домовладелец при настройке системы.

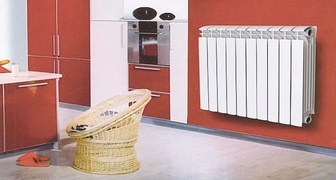

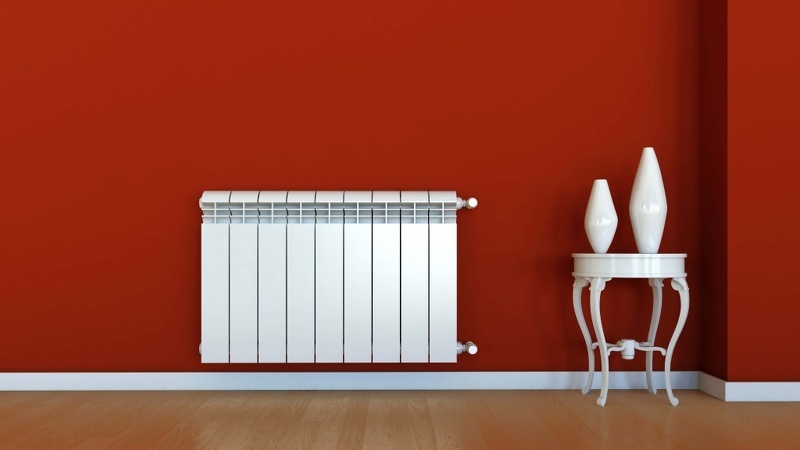

Батарея АТМ биметалл в интерьере
