Строительство прямоугольной беседки из дерева своими руками

Беседка из дерева своими руками: пошагово, с фото, видео, размерами, чертежами

Вероятно, вы уже столкнулись с тем, что в интернете очень мало хороших статей и видео на тему возведения деревянной беседки своими руками. В данной публикации я постараюсь охватить максимальное число вопросов, связанных со строительством беседки из дерева.

В ходе пошаговой инструкции вам будут предложены картинки и видеоматериалы, которые помогут разобраться в данном процессе.

Все вопросы вы сможете задать в комментариях ниже под статьей.

Данная публикация появилась благодаря видео человеку с сайта youtube.com под псевдонимом «Лазурный». Он снял 25-минутное видео с очень понятными комментариями, которые я буду также использовать в данной статье.

Заранее я прошу прощение за качество фотографий. Так как видео довольно низкого качества, то и фотографии будут соответствующими. В то же самое время всё будет довольно понятно и структурировано.

Подготовка площадки и фундамента

Предложенная деревянная беседка имеет размеры 3 на 3 метра. Соответственно, площадка должна быть заранее вычищена от высокой травы и прочего мусора. В идеале должен быть ровный и твердый грунт.

Для экономии материала и времени было решено отказаться от серьезного ленточного фундамента, так как пользы от него практически бы не было — сооружение и так будет стоять устойчиво.

Несмотря на то что беседка квадратная 3 на 3 метра, используется 12 столбиков фундамента, а не 9.

Фундамент был выбран столбчатый. Состоит он из 12 бордюрных камней, уложенных ровно по уровню. Вместо бордюрного камня, можно использовать любой твёрдый материал, например, кирпич, плитку или газобетон. Перед креплением нижней обвязки необходимо положить гидроизоляцию на столбики, в нашем случае мы будем использовать листы рубероида.

Нижняя обвязка делается из бруса 100 на 100 мм. Перед укладкой на фундамент брус красится, делается это для защиты дерева и эстетической красоты. Важный момент — концы брусков выпиливаются под углом, чтобы в них могли вставиться столбы будущей беседки. Все это представлено на фотографиях ниже.

Возведение стен и установка каркаса

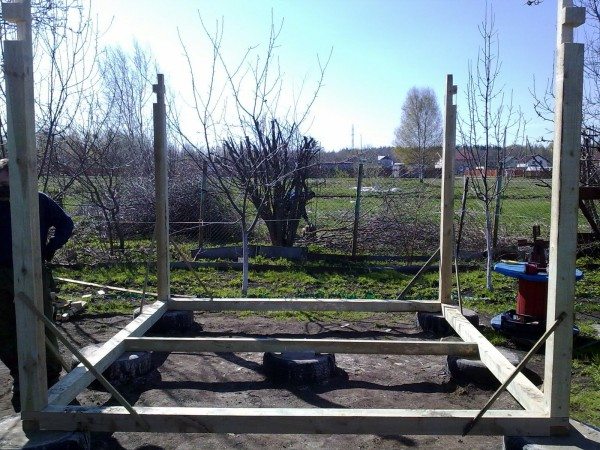

Как уже было сказано, в нижнюю обвязку вставляются столбы, которые составляют основу всей конструкции.

Важно заранее подготовить каждую из четырёх стен, после чего каждая из них по очереди укладывается на основание беседки, поднимается и закрепляется. Мастер в данном случае решил начать с передней стороны, затем с задней, после чего приступил к боковым.

Все работы по креплению стенок и их соединению между собой показаны в видеозаписи, которая будет прикреплена ближе к концу данной статьи. Вы можете найти его через содержание статьи, либо прокрутив всю публикацию до конца и увидев его там.

Так или иначе, объяснить на словах, как возводится каркас сооружения довольно трудно, рекомендую лучше вам посмотреть видео.

Подготовка и сборка крыши

Крыша в данном случае была собрана заранее. Она представляет из себя двускатное сооружение, используется стропильная система. Для крыши нам понадобится следующий материал:

• 2 несущих бруса 100 на 100 мм.
• 2 поперечных бруса 100 на 50 мм.
• 8 стропил.

Для того чтобы правильно собрать крышу, необходимо сделать разрезы в стропилах и четырёх брусках, причем в брусках 100 на 100 мм разрезы нужно делать с двух сторон.

Делается это для того, чтобы весь материал лежал ровно в своих пазах и не отклонялся в сторону. На фотографиях, помимо собранной крыши, представлены места, где необходимо сделать разрезы.

Установка стропил

После того как вы установите все четыре стены, и каркас вашей беседки будет готов, можно приступать к установке крыши.

Вашей задачей будет установка двускатной крыши, состоящей из восьми стропил. Если вы установите все стропила точно в заранее выпиленные пазы, то она будет ровной и, с технической точки зрения, верной.

После установки стропил необходимо сделать обрешётку на крыше с шагом 35 см, на которую будет укладываться металлочерепица. Важный момент — первый шаг необходимо сделать 25 см, чтобы концы вашей металлочерепицы не прогнулись.

Укладка металлочерепицы

Листы металлочерепицы укладываются внахлест друг на друга. Если вы правильно сделали шаг в 35 см, тогда ребра ваших листов будут находиться точно над досками. Это позволит правильно прикрепить саморезами металлочерепицу к крыше.

Саморез вкручивается под ребром, делается это для создания эффекта отсутствия саморезов — если смотреть со стороны, то их практически не видно.

Конёк изготавливается из остатков металлочерепицы — дешево и эффективно.

Конёк для беседки мы будем делать из обрезков, которые остались от листов металлочерепицы с крыши. Изначально обрезки нужно максимально выровнять, после чего немного загнуть и прикрепить к беседке. Получится прекрасная экономия денег, вам не нужно будет докупать лишний материал для кровли.

Застилаем пол

Для того чтобы ровно и аккуратно застелить пол, недостаточно просто бросить доски и закрепить их. В тех местах, где доски будут упираться столбы и балки, необходимо делать запилы, чтобы доска проходила сквозь эти условные препятствия.

В зависимости от того, насколько ровно вы сможете сделать вырезы в досках, тем меньше щелей будет в завершение. Работа довольно деликатная, но даже если что-то пойдет не так, это не будет серьезной проблемой. Можно вставить в щель дополнительный брусок, если уж совсем всё плохо будет.

В вопросе пола всегда важно ровно закрепить первую доску. Если у вас это получилось, то все остальное пойдёт значительно проще. Если у вас что-то пошло не так и появился угол, то лучше сразу же всё вытащить и сделать заново. Это будет быстрее и красивее, нежели что-то подкладывать и ровнять в процессе.

Обшивка стен и фронтонов вагонкой

Для украшения и частичной закрытия от атмосферных воздействий мы обшиваем беседку вагонкой. Это небольшие доски, которые крепятся к беседке на гвозди с маленькой шапкой (её почти не видно). Вагонка идет внахлест друг к другу.

Последняя дощечка чаще всего нормально не влезает, поэтому её необходимо будет подрезать, сделать более узкой. При установке вагонки на фронтоны используется тот же принцип.

Подготовительные работы до установки вагонки наглядно показаны в видео. Их необходимо сделать, чтобы всё получилось ровно и надежно.

Данный процесс только выглядит простым. Чтобы все было ровно и без щелей, необходимо изначально провести некоторые работы, чтобы вагонка ложилась ровно в те места, в которые вы запланировали. В видео этот процесс объясняется в течение 3-4 минут, поэтому вопросов у вас возникнуть не должно.

Установка декоративной решётки

В нашем случае декоративная решётка изготавливается из доски, которая у нас осталась. В первую очередь изготавливается рамка для решётки, а затем уже выпиливаются небольшие рейки. Рейки закрепляются крест-накрест, после чего со второй стороны также закрываются рамкой. Для крепления используем гвозди.

Так как у нас имеется большая статья на тему декоративных решёток, то я не буду сильно заострять внимание на этом вопросе. Да и в видео пояснения присутствуют. Фотографии процесса изготовления представлены в слайдере ниже.

Строительный материал

Для возведения беседки используется довольно большое количество материала. Общий список того, что вам необходимо, представлен ниже.

• Брус 100x100x3000 —10шт (нижняя обвязка, столбы, крыша).
• Брус 50x150x3000 — 24 штуки (пол и скамейки).
• Брус 50x100x3000 — 18 штук.
• Доска 25x100x4000 (решётки, обрешётка на крыше и т. п.).
• Вагонка 14 квадратных метров.
• Металлочерепица 6 листов по 1,8 метров.
• Конёк 3,5 метра.
• Рубероид.
• Саморезы, краска.

Помимо материала вам понадобится инструмент — лобзик, наждачная бумага, уровень и тому подобное. Можно по старинке на гвозди всё посадить, но давайте без самодеятельности :).

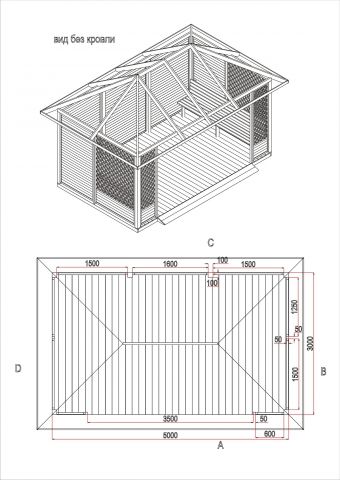

Схема и чертёж

К сожалению, я не смог найти чертеж данной беседки, размеры которой составляют 3 на 3 метра. Однако, я нашёл очень похожую схему, которая наглядно показывает размеры предполагаемой беседки. Так как технология строительства беседки одинаковая, вы вполне можете использовать чертёж, который предложен вам ниже.

Видео процесса строительства

Как и обещал, прикладываю к публикации видео по возведению беседки своими руками. В течение нескольких дней автор своими руками выполнял все виды работ от установки бордюрных камней фундамента до установки конька на крышу. Очень доступное и понятное объяснение, рекомендую к просмотру.

Другие варианты деревянных беседок своими руками

На сайте мы часто пишем про строительство именно деревянной беседки, так как она является очень популярной. Мы стараемся использовать в наших статьях разные по размерам и форме строения. Я бы хотел привести вам несколько ссылок, по которым вы найдете другие варианты строительства беседок из дерева так же своими руками, как и была сделана вышеописанная постройка.

• Как сделать беседку своими руками: фото, видео, проекты — показан процесс строительства от Василия Попикова. Это одно из самых популярных видео в российском интернете на данную тему.

В процессе публикации статей мы добавим сюда ещё больше ссылок, чтобы вы не ограничивались всего лишь несколькими вариантами беседок из дерева.

Если у вас есть какие-то свои примеры, где качественно и интересно показывается стройка подобных беседок — оставляйте свой комментарий, мы обязательно его рассмотрим и прокомментируем.

Советы по строительству прямоугольной беседки для новичков и асов

Строитель 6 разряда

Разновидности

Для строительства подойдут различные материалы:

1. Дерево. Экологичный и пластичный материал. Позволяет поддерживать комфортный микроклимат, довольно экономичен.
2. Металл. Устойчивый и долговечный материал, из которого можно построить беседку любой формы – от простой до витиеватой.
3. Кирпич. Надежный, долговечный, устойчивый к различным внешним воздействиям материал. Позволяет проектировать беседки любого размера и сложности.
4. Пластик. Легкий для монтажа материал, устойчивый к возгоранию, влажности и плесени, обладает отличной прочностью.

Материал можно использовать разный

Современные беседки разнообразны по формам и размеру:

• прямоугольной формы чаще всего бывают навесы беседки из кирпича и дерева, сварные или металлокаркасные сооружения;
• многоугольные крыши обычно бывают у полуоткрытых металлических беседок или беседок из дерева;
• круглая или цилиндрическая форма характерна для беседки-ротонды, имеющей крышу-купол.

Видео: «Беседка своими руками»

Из этого видео вы узнаете, как построить беседку:

Пошаговая инструкция

Строительство прямоугольной деревянной беседки следует начинать с создания проекта.

Для правильной разметки необходимо измерить угол угольником, а для дополнительной точности определить размер диагоналей прямоугольника. Они должны быть абсолютно одинаковыми.

При отсутствии угольника можно сделать замеры рулеткой. В основу этого способа положен знаменитый треугольник Пифагора. Чтобы определить угол, на одной из сторон отмечается отрезок в 3 м, на другой в 4. Таким образом, соединив точки между собой, получим отрезок длиной 5 м.

Для самостоятельного строительства понадобятся специальные инструменты:

• рубанок;
• молоток;
• рулетка;
• водяной или лазерный уровень;
• электродрель;
• циркулярная пила с подвижным углом наклона;
• шуруповерт.

Для постройки беседки, как минимум ,вам нужен молоток

Фундаментальные работы

Возведение беседки начинаем с монтажа фундамента. Оптимальный вид основания для деревянной беседки – столбчатый. Для строительства такого фундамента можно использовать кирпич.

Для установки столбов фундамента необходимо раскопать ямы. Крайний ряд кирпича располагается на уровне земли. Перед кладкой кирпича на дно ямы необходимо насыпать подушку из щебня и песка. Плоскость кирпичных столбов выравнивается гидроуровнем.

Чтобы обеспечить дополнительную прочность строению, в угловые столбики укрепляем арматуру. Для защиты от влаги, на дно беседки укладывается рубероид.

Боковые торцы и пол

Когда основание беседки готово, подготовленный брус устанавливается по горизонтальной линии примерно 10 см от земли, далее следует закрепить его с помощью саморезов к опорам. Крепление должно быть надежным, чтобы обеспечить устойчивость конструкции и максимальный срок эксплуатации.

Отступ от земли нужен для обеспечения хорошей вентиляции. В основании кладем лаги для прочного основания пола. Минимальное расстояние между двумя рядом стоящими опорами составляет 40 см.

Брус можно закрепить двумя способами:

• закручивание шурупов на стыке;
• установка металлических уголков.

Второй способ крепления более распространен, он проще и надежнее.

Для крепления каркаса выбираем бревна длиной 2,3 м с сечением 10х10 см. Чтобы поверхность брусьев была идеально гладкой, необходимо их предварительно отполировать рубанком. Для установки стропил делаем пропилы. Толщина пропила должна соответствовать толщине планок.

Столбы-опоры устанавливаем на арматуру в углах беседки, заранее проделав небольшое отверстие в торце столба. При помощи уровня необходимо проверить прямое вертикальное положение всех столбов. Далее столбы прочно закрепляются подкосами из бруса.

Крыша

Чтобы установить крышу на подготовленный каркас беседки, необходимо произвести следующие работы:

1. Из досок сделать стропила. Части основной конструкции должны быть примерно на полметра длиннее. Это необходимо для создания свесов в дальнейшем.
2. Одну стропильную ногу кладут наверх, чтобы обозначить места для разметки пазов. Они понадобятся для соединения стропил с брусьями верхней рамы.
3. Монтаж главной конструкции крыши начинается с крепления переднего и тыльного стропил, между которыми натягивается бечева. Ориентируясь на этот уровень, прикрепляем остальные стропила.
4. Затем подготовленный рубероид необходимо расстелить на стропилах, чтобы куски материала лежали внахлест. В зависимости от угла наклона кровли делают нахлест. Далее устанавливается обрешетка из необрезных досок. Между ними оставляют просветы (примерно 20–40 см). Затем при помощи крепежных элементов монтируется финишное покрытие.

Чтобы беседка стала красивой и уютной, доски можно покрыть лаком – для придания сооружению приятного оттенка. Внутрь поставить столик, стулья, лавочки, украсить декоративным текстилем.

Зеленые растения, расставленные по периметру, будут отличным дополнением.

Прямоугольная беседка: этапы строительства и фото готовых примеров

Загородный дом или дача – это прекрасное место, где можно провести выходные или же жить на постоянной основе, будучи в окружении чистой и прекрасной природы. Наверное, каждый городской житель мечтает вырваться из суеты, насладившись пением птиц, окружающим ландшафтом, шелестом листьев на деревьях и утренними рассветами. В тоже время загородный участок не должен пустовать, ведь каждый квадратный метр территории должен иметь определенную функциональную нагрузку.

Сделать участок более практичным и удобным можно, построив несколько сооружений, например, терраса, гараж или беседка. Что касается последней постройки, то здесь можно собрать друзей, пожарить шашлыки и просто насладиться природой. Большинство домовладельцев выбирает беседку в зависимости от бюджета и материала, используемого для строительства, но не менее важный фактор – это форма беседки. Почему прямоугольные беседки так популярны и как их построить своими руками? Узнайте это вместе с нами.

Подготовка к строительству прямоугольной беседки

Беседка – это постройка, обладающая рядом преимуществ, перечислять которые уже нет смысла, ведь они всем и давно известны. Если принято окончательное решение по строительству, то нужно определить следующие критерии:

• Выбор строительного материала (металл, кирпич, камень или дерево).
• Определить форму будущей постройки – круглая, шестиугольная или прямоугольная.
• Выбрать размер беседки, учитывая ее функциональную нагрузку, финансовые возможности и размеры участка.
• Заняться возведением конструкции своими силами или же пригласить специалистов.

Как уже было сказано ранее, первый и самый ответственный этап в строительстве любого сооружения – это выбор строительного материала, что будет использоваться. На данный момент особой популярностью пользуются беседки из металла, дерева и кирпича.

Металлическая беседка прямоугольной формы

В данном случае можно выполнить конструкцию из металлического каркаса или же оформить беседку в стиле художественной ковки, что выглядит достаточно привлекательно и благородно. Такая постройка не поддается воздействию внешних факторов и способна выдерживать большие нагрузки. Единственный недостаток металлической конструкции – металл подвержен коррозии, из-за чего его нужно постоянно окрашивать.

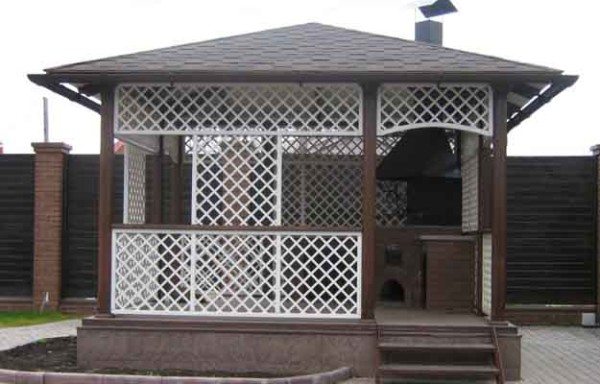

Прямоугольная деревянная беседка

Дерево – оптимальное и доступное решение для строительства беседки на даче. Данный строительный материал обладает рядом преимуществ:

• Невысокая стоимость конструкции.
• Простота возведения постройки, благодаря чему можно сэкономить на найме рабочих и сделать все своими руками.
• Экологическая безопасность, хорошее сочетание с любым ландшафтом.
• Привлекательный внешний вид.
• Небольшой вес конструкции.

Прямоугольная беседка из кирпича

Еще один материал, пользующийся спросом при строительстве прямоугольной беседки – кирпич. Основное достоинство такой конструкции – ее надежность и долговечность. Что касается недостатков, то к ним можно отнести большой вес конструкции, излишняя громоздкость и снижение уровня комфорта, ведь кирпичная беседка не дает чувства легкости и единения с природой.

Выбор формы беседки

Многие не знают какую форму беседки выбрать, рассматривая несколько вариантов, среди которых:

Круглая конструкция имеет изящный внешний вид, однако она не практична, почти 30% пространства пропадает зря, да и поставить здесь большой обеденный стол нельзя. Квадратная и шестиугольная беседки также предполагают нерациональное использование площади и подходят лишь для владельцев больших участков. Прямоугольная беседка – это наиболее удобный и практичный вариант, ведь можно регулировать, как ширину, так и длину беседки. Благодаря этому ее легко вписать в любой участок, полностью используя каждый квадратный метр пространства. Кроме того, такая конструкция проста в конструкции, благодаря чему сделать прямоугольную беседку можно своими руками.

Строительство прямоугольной беседки своими руками

Прежде всего нужно начать с выбора месторасположения беседки, после чего нужно определить ее размеры и изобразить все это на чертеже. Также перед началом строительства постройку нужно узаконить, обратившись в соответствующий местный орган. Схема с изображением беседки может изображаться на листе бумаги или же при помощи специальных компьютерных программ. Конструкция беседки простая, поэтому справится с ней может каждый, даже не имея строительных навыков. На чертеже нужно указать не только саму беседку, но и все то, что будет находится внутри нее (стулья, скамейки, стол и т.д.).

Следующий этап – подготовка основания, включающий в себя разметку территории при помощи колышков и веревки. После этого нужно установить колья – основу для будущей беседки. Часть, помещенную в грунт (около полуметра) нужно обработать гудроном и обмотать рубероидом, защитив древесину от гниения. После этого при помощи строительного уровня нужно выровнять столбы и залить основание раствором бетона. После того как основание беседки высохнет можно переходить к последующим этапам строительства.

Полы для беседки на даче обычно выполняют из террасной доски, тротуарной плитки, деревянного настила или же простой заливки бетона. Какой вариант выбрать определяет каждый сам для себя в зависимости от эстетики постройки и финансовых возможностей. Торцы нужно зашить тонкими деревянными рейками или резными балясинами, создав привлекательное ограждение.

Финальный этап строительства прямоугольной беседки своими руками – установка крыши. Конструкция крыши – односкатная или двускатная, так как оба варианта не только привлекательны и практичны, а и просты в реализации. В качестве кровельного материала можно использовать профнастил, шифер, металлическую или мягкую (битумную) черепицу.

Беседка готова к использованию, осталось лишь украсить ее, расположив внутри предметы, дополняющие эстетическую составляющую конструкции. Для этого можно использовать плетеные стулья, кресло-качалку, картины и цветочные вазоны. Деревянная прямоугольная беседка – это самое простое и эффективное решение по строительству, справится с которым может каждый, главное тщательно обработать древесину антисептиками, защитив ее от влаги и насекомых.

Чертежи прямоугольной беседки своими руками: основы проектировки

Любая строительная работа должна начинаться с планирования, и возведение садовой альтанки или беседки отнюдь не является исключением. Конечно, проще всего заказать проект прямоугольной беседки профессиональным инженерам, но при наличии определенных навыков строительных работ можно справиться с задачей и своими силами. Тем более что ничего особо сложного в конструкции нет, а это значит, что нам придется только точно выдержать размеры.

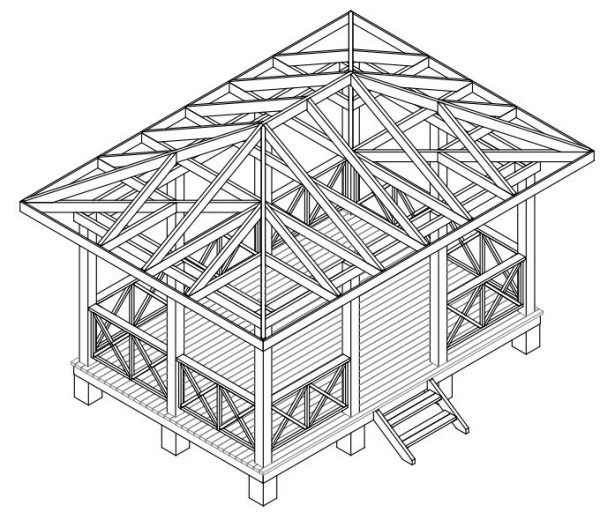

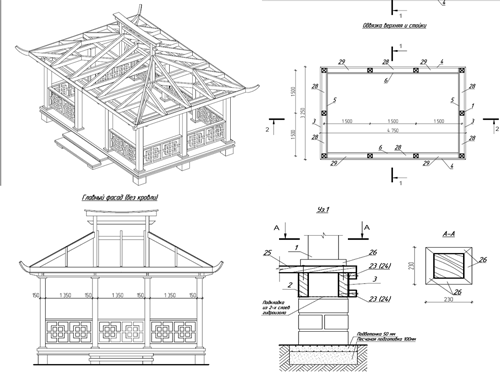

Общая схема конструкции

Проектировка беседки

Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

• Во-первых, строение должно помещаться на нашем участке, и при этом не мешать перемещению. В идеале, беседку нужно располагать на удалении от жилых и хозяйственных построек – такой подход обеспечит оптимальные условия для комфортного отдыха.

Вариант со стандартными размерами

• Во-вторых, внутри должно быть достаточно просторно. Если мы говорим о прямоугольных моделях, то они изначально планируются как навесы для довольно большого числа людей. Как минимум, вся ваша семья должна там размещаться с комфортом.
• В идеале ширина подобного сооружения должна составлять от 2,5 до 3,5 м, а длина — от 4,5 до 6 м. Сделаем меньше – будет тесно, а конструкция с большими габаритами будет смотреться громоздко.

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

• Проекты беседок
• Чертежи беседок для дачи с размерами
• Проекты беседок для дачи

Построение чертежа основания

Начинать проектировку нужно с построения схемы основания.

В качестве примера мы возьмем столбчатый фундамент из бетонных блоков 250х250 мм:

• На лист бумаги (желательно использовать миллиметровку – так новичку будет гораздо проще избежать ошибок) наносим контур строения в соответствии с выбранными размерами.
• На чертеж накладываем осевые лини, проходящие через середину длинной и короткой стороны.
• Ориентируясь на положение осевых линий, отмечаем места, в которых будет проводиться установка элементов фундамента

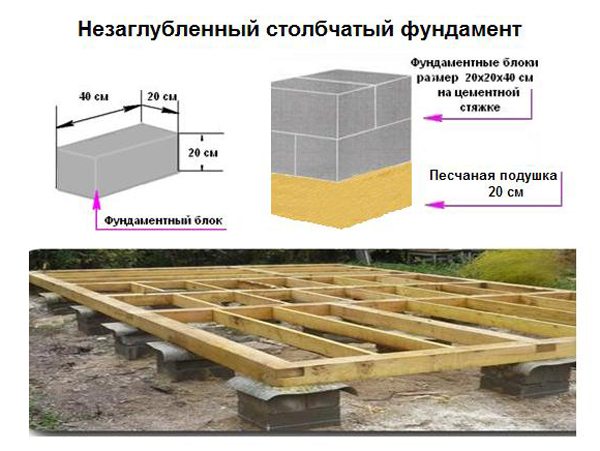

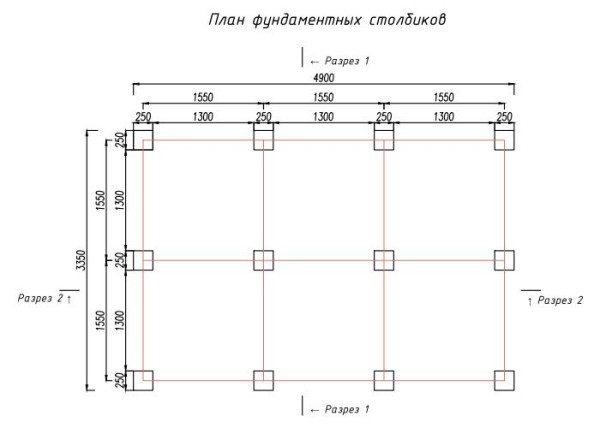

Устройство и внешний вид основания

• Опоры нужно размещать равномерно. К примеру, для варианта с шириной 3,4 и длиной 5 м оптимальным шагом между столбиками из бетона будет 1,4 м, как показано на схеме.

Обратите внимание! Исходя из того, чтоб мы будем монтировать опоры 250х250 мм, шаг между центрами их гнезд при монтаже нужно будет делать 1500-1550 мм.

• Далее нам необходимо выполнить чертеж обвязки. Используя предыдущую схему, а лучше – сделав ее копию, наносим на бумагу изображение брусьев. В качестве обвязки лучше всего использовать деревянный брус сечением 150х150 мм или доску 50х150 мм, что и нужно отразить на чертеже.
• Также необходимо схематически изобразить конструкцию узла примыкания стоек к основанию, включая крепежные элементы и гидроизоляционный слой из рубероида или водонепроницаемой мембраны.

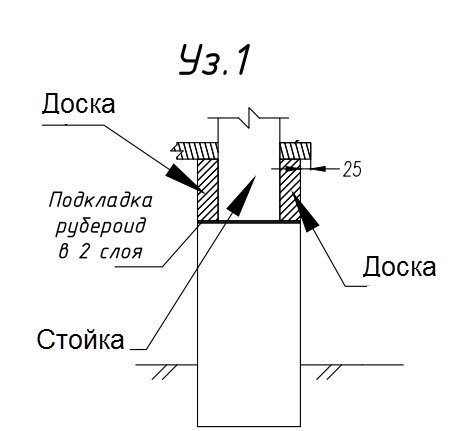

Узел крепления стойки

• В завершение отдельно вычерчиваем устройство пола. Как правило, в беседках данного типа достаточно одного слоя половой массивной доски, уложенной на лаги.

Отдельно следует рассмотреть ситуацию с установкой стационарной печи или мангала. Если масса этих устройств будет велика, то пол, сделанный по обычной технологии, может не выдержать. Именно поэтому под печь стоит залить отдельный фундамент, обозначив его на чертеже.

• Проект беседки с барбекю: чертежи с размерами
• Беседка 3х3 своими руками: чертежи и размеры
• Проекты беседок: чертежи и фото

Разработка деталей каркаса

Когда схема основания готова, можно переходить к построению каркаса. В большинстве случаев чертежи прямоугольной беседки строятся в нескольких проекциях (вид по длинной и вид по короткой стороне), что позволяет получить представление об общем виде готового сооружения.

Для начала, как и в случае с основанием, вычерчиваем общие контуры строения. Здесь необходимо правильно подобрать высоту.

Оптимальные параметры таковы:

• От нулевой отметки грунта до конька -4 – 4,5м.
• От уровня грунта до потолка – 2,8 – 3м.
• От пола до потолка -2,3-2,5м.
• Цоколь – до 0,5м.

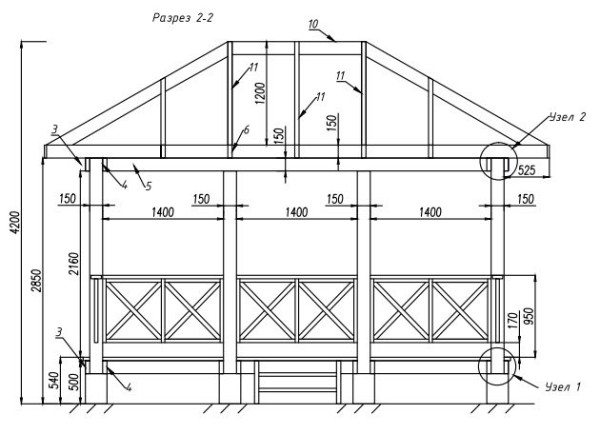

Боковая проекция с отметкой высот

Отметив эти высоты на схеме, приступаем к изображению отдельных элементов:

• В первую очередь делаем чертеж стоек, следя за тем, чтобы их размещение совпадало с размещением опор фундамента.
• Затем соединяем стойки верхней обвязкой, при необходимости изображая потолочный настил.
• Между стойками наносим схематические изображения ограждений. Сами ограждения стоит построить на отдельном листе в большем масштабе.

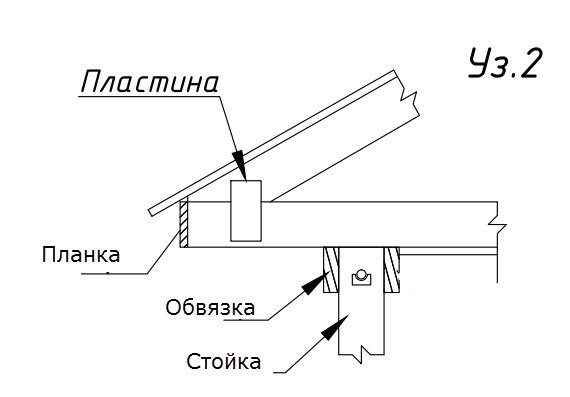

Схема крепления стропил

• В верхней части схемы чертим стропила, соединенные с коньковым брусом. Для облегчения проектирования можно также изготовить рисунок, показывающий верхнюю проекцию размещения стропил – так нам будет легче ориентироваться при монтаже.

Совет! Как и в случае с узлом примыкания к фундаменту, место крепления стропила к верхней обвязке вычерчиваем отдельно.

• На завершающем этапе работы наносим на схему элементы отделки: ручки, лестницы, декоративные детали ит.д. Размещать их необходимо таким образом, чтобы они не снижали эксплуатационные качества самого сооружения.

Как мы отмечали выше, данная инструкция может быть реализована также и посредством компьютерных программ. Естественно, для их использования необходима практика, но зато в итоге помимо чертежа мы можем получить трехмерную модель будущей альтанки, и представить, как будет выглядеть ваш участок с этим новым строением.

Материалы и технологии

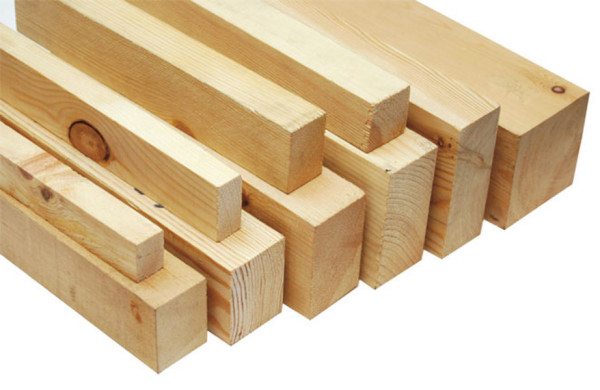

Из чего делаем

Выполняя построение чертежей своими руками, нужно постоянно иметь в виду, какие материалы для работы у нас есть в наличии. И именно, исходя из этого, и следует наносить на схему конкретные размеры.

К примеру, для построения описанной в примере беседки нам будут нужны:

• Бетонные опоры 250х250 мм высотой около 1 м.
• Стойки из бруса 150х150 мм высотой около 2,5м.
• Доски или брусья для обвязки (50х150 мм, длиной от 3,5 до 6 м).
• Балки потолочные (50х150 мм, длина – 3,5 — 5,5м).
• Стропила (40х120 мм).
• Коньковый брус (50х150 мм, 2000 мм длиной).
• Доски для настила (40х100 мм).

Номенклатура используемых пиломатериалов весьма обширна

Также нам понадобятся:

• Элементы ограждения (листы поликарбоната на каркасе, решетчатые деревянные щиты ит.д.).
• Доски для обрешетки и обшивки.
• Обсадные короба для оконных конструкций (если таковые предусмотрены проектом).
• Крепежные элементы.
• Кровельный материла.

Решающими факторами при выборе этих деталей являются ваши предпочтения, а также доступность и цена тех или иных материалов в вашем регионе.

• Чертежи беседок из дерева с размерами
• Беседки из металла своими руками: фото, чертежи и схемы
• Угловая беседка

Особенности процесса

Сам процесс монтажа беседки много времени не занимает.

Работы ведем в такой последовательности:

• Выполняем геодезическую съемку местности, определяя ее уклон и выбирая максимально ровный участок.
• Используя строительный нивелир и теодолит, выполняем разметку участка согласно построенному чертежу основания.

Совет! Этот этап лучше доверить профессионоалам.

• По разметке бурим отверстия для установки опор фундамента.

Работы ведутся по плану

• Заложив в каждое отверстие гравийную подушку, устанавливаем и бетонируем опоры.
• Если в качестве опор используются деревянные балки, то впоследствии их можно будет выровнять путем подрезки. А вот бетонные столбы для беседки нужно сразу устанавливать предельно ровно, контролируя соответствие величины шага заложенным в проекте показателям.
• На опоры укладываем слой рубероида для гидроизоляции. Поверх рубероида закрепляем вертикальные стойки, соединенные досками обвязки.

Обратите внимание! Конструкция узла соединения стоек с фундаментом может быть самой разной, так что стоит заранее изучить наиболее доступные инженерные решения.

• Соединяем с обвязкой лаги, на которые настилаем половую доску. Если используется доска из дорогого материала, то на время стройки можно заменить ее временным настилом.

Затем переходим к сборке верхней части:

• К стойкам крепим верхнюю обвязку.
• Ориентируясь на построенные схемы, вырезаем пазы для крепления стропил. Устанавливаем стропила и раскосы, соединяя их с коньком
• На стропилах закрепляем обрешетку под кровельный материал.

В принципе, на этом задачу построенного чертежа можно считать полностью выполненной.

Далее нам остается выполнить лишь косметическую отделку:

• Между стойками закрепляем детали ограждения.
• Там, где это предусмотрено проектом, устанавливаем остекление.
• Укладываем чистовой пол.
• Выполняем финишную обработку всех поверхностей — шлифовку, обеспыливание, обработку бактерицидными средствами.

Фото готового сооружения

Как правило, последним штрихом является прикрепление входной лестницы и установка предметов интерьера, включая мангал.

Вывод

Достаточно подробные чертежи прямоугольных беседок можно найти в сети на нашем сайте. В то же время, самостоятельное построение схемы также вполне по силам любому, кто имеет хотя бы минимальное представление об инженерной графике.

Руководствуясь приведенными советами, а также просмотрев видео в этой статье, вы сможете освоить данную технологию, и изобразить вашу будущую беседку на бумаге или в программе для проектировки.
