Как сделать автоматическое проветривание теплицы своими руками
Изрядная часть территории России находится в зоне рискованного земледелия, поэтому для получения урожая на приусадебных участках, дачники выращивают овощи в теплицах и парниках. Недостаток этого метода заключается в том, что в закрытом застекленном помещении под воздействием солнечных лучей температура и влажность воздуха избыточно высоки, что приводит к болезням растений и снижению урожая.
Оставлять теплицу открытой тоже нельзя, т.к. ночное понижение температуры негативно влияет на жизнедеятельность культурных растений. Те, кто постоянно живет на участке, дважды в сутки открывают и закрывают двери парника. Дачники, посещающие загородные владения в выходные, могут соорудить автоматическое проветривание теплицы своими руками.
Автоматическое проветривание теплицы своими руками
Вне зависимости от конструкции парника и принципов работы механизма открывания, его задача состоит в поднятии створки утром и ее закрытия вечером. По принципам работы термопривода, системы автоматического проветривания подразделяются на:
- электрические;
- пневматические;
- гидравлические;
- биметаллические.
Выбор механизма зависит от веса и размера открываемых форточек. Для легких теплиц из поликарбоната ограничения по механизму открывания нет, для более тяжелых стеклянных створок лучше использовать энергозависимые приводы с высокой мощностью.
В готовых теплицах используется боковое проветривание через штатные дверцы, но если вы заказываете новый парник, то выбирайте заранее, где установить форточки для проветривания, Оптимальный вариант разместить фрамуги как можно ближе к потолку, именно там собирается теплый влажный воздух.
Энергозависимые системы проветривания работают от электросети. Помимо высокой мощности они имеют возможность программирования. Независимые приводы просты в эксплуатации, для их работы не нужно электричество, их можно изготовить самостоятельно.
Варианты самодельных гидравлических приводов
Наиболее надежными являются устройства, изготовленные из готовых пневматических механизмов, их можно найти в стульях с лифтовым механизмом или использовать автомобильные гидроцилиндры. Не обязательно покупать новые, для вентиляции парника подойдут бывшие в употреблении изделия.
Используем офисный стул
Если вы имеете доступ к отслужившей офисной мебели, разберите стул. Вам нужен подъемный механизм компьютерного кресла. Порядок работ:
- сдерните пластмассовый шток, обеспечив доступ к штырю клапана;
- зажмите тисками 8 миллиметровый металлический стержень;
- наденьте гидравлический цилиндр, стравите воздух;
- срежьте цилиндр вместе с конусом;
- выдавите шток.
Не допускайте повреждения гладкой поверхности, сохраните в целости резинку манжеты.
- зажмите шток в тисках через несколько слоев ткани;
- нарежьте резьбу М8;
- верните внутреннюю гильзу с сохранением поршня;
- протрите бензином все резинки.

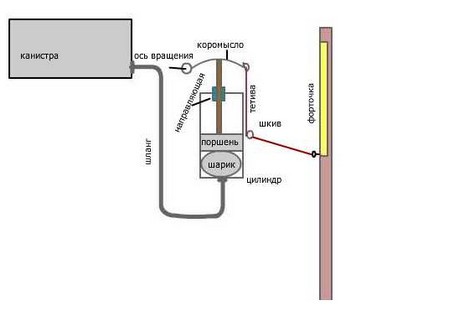

Поместите шток внутрь гильзы, вытащите его конец, не повредив сальник. Накрутите гайку, которая удержит шток от проваливания внутрь цилиндра. Вставьте в гнездо клапана алюминиевый поршень и приварите на ранее срезанную часть цилиндра кусок трубы так, чтобы резьба была свободной. Прикрутите гайку к резьбе на штоке, вкрутите вилку для соединения механизма с рычагом, управляющим форточкой. После удаления воздуха, залейте в систему масло, подойдет самое дешевое, можно использовать отработку.

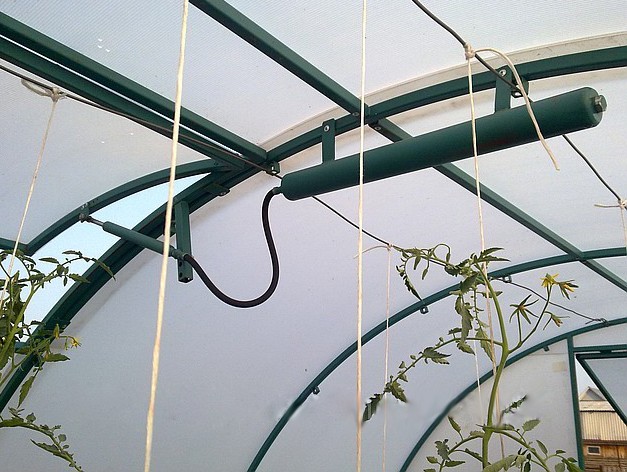

Установите собранное устройство автоматического открывания в верхней части парника. При повышении температуры внутри теплицы, расширяющееся масло будет воздействовать на шток, который откроет створку рамы. При снижении температуры объем масла уменьшится, и под тяжестью створки шток вернется на свое место.
По аналогичной схеме можно собрать масляный термопривод из амортизатора или гидроцилиндра автомобиля. Эти варианты подойдут для достаточно больших парников.
Автомат для проветривания небольших теплиц из поликарбоната или пленки можно соорудить из подручных материалов.
Из пластиковых бутылок
Необходимо приготовить следующие материалы:
- доска;
- бутыль 5 литров;
- бутыль 1 литр;
- черная ПЭ пленка;
- 1 метр тонкой трубки ПВХ;
- два патрубка;
- термопаста.
Необходимо вымыть и высушить большую бутылку, проделать в ее донышке отверстие. Вкрутите один патрубок в большую, второй в малую бутыль. Соедините обе емкости трубкой, обработайте герметиком места входов трубки. Обе бутылки должны быть абсолютно герметичны, иначе разогретый воздух будет уходить в атмосферу.
Обернутую пленкой 5-ти литровую бутыль закрепите под потолком, а литровую укрепите у форточки. Прикрепите доску к фрамуге так, чтобы ее свободный конец смял литровую бутыль. При нагревании большой бутыли теплый воздух по принципу сообщающихся сосудов будет поступать в малую. Расправившись, она приподнимет доску, что приведет к открытию форточки. Вечером произойдет обратный процесс. Остывший воздух занимает меньший объем, упавшее давление в малой бутыли позволит доске опуститься и форточка закроется.

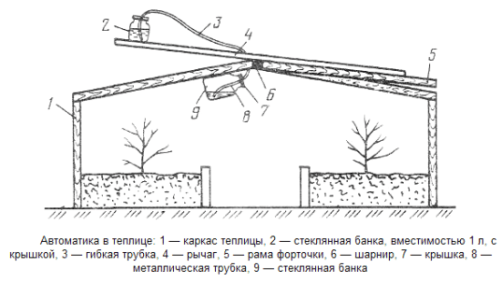

Из стеклянных банок
Еще один вариант гидравлической системы можно изготовить из подручных средств с минимальными затратами.
- Важное условие: форточка в теплице должна быть вращающейся.
- Вам понадобится:
- стеклянная банка емкостью 3 литра:
- стеклянная банка 800 г;
- отрезок металлической трубки диаметром 5-7 мм и 0,3 метра длиной;
- 1 метр трубки ПВХ от капельниц;
- жесткая проволока;
- герметик;
- крышка ПЭ к маленькой банке;
- закатывающаяся крышка к 3-х литровой банке;
- герметик.
Для изготовления противовеса используйте брусок или любой предмет, подходящий по весу. Подбирать его придется опытным путем в зависимости от размера и массы фрамуги.
- налейте 0,8 литра воды в 3-х литровую банку;
- закатайте крышкой;
- сделайте отверстие под металлическую трубу;
- вставьте, оставив до дна пару миллиметров;
- загерметизируйте вход трубы;
- натяните ПВХ трубку на металлическую;
- вставьте ее второй конец в ПЭ крышку, посадите на герметик;
- закройте ПЭ крышкой банку 0,8 литра, опустив ПВХ трубку так, чтобы она не касалась дна банки на 2-3 мм.
Теперь нужно закрепить систему около фрамуги.

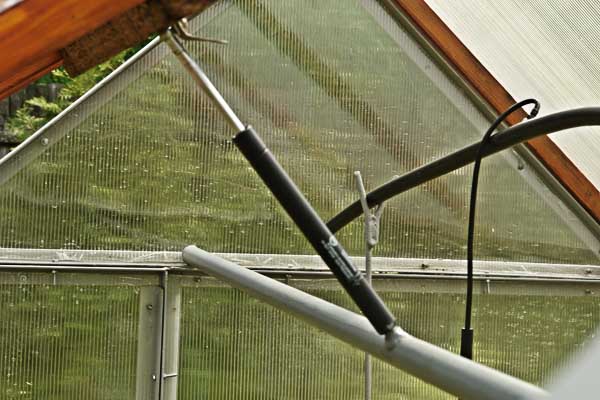

Система открывания форточки на основе работы автомобильного амортизатора багажника
Расстояние вывешивания 3-х литровой банки ограничивается длиной трубочки. Закрепите ее при помощи гвоздя и проволоки. Маленькую банку закрепите на верхней части вращающейся рамы, закрепив противовес на нижней уличной части рамы. Повышение температуры воздуха внутри большой банки вызовет его расширение, вода будет вытеснена в маленькую банку. Под увеличившимся весом створка откроется. При снижении температуры вода из маленькой банки перельется обратно, противовес закроет раму.
Элементарные устройства, основанные на простых физических процессах, упрощают уход за растениями в парнике.
Полезное видео по теме
Автоматическое проветривание теплицы
Проветривание теплицы выходит на новый уровень — поддержание оптимального температурного режима больше не отнимет у Вас времени. Новейшая разработка наших специалистов не имеет аналогов в мире.
Основные преимущества системы автопроветривания:
— срок службы более 10 лет;
— не требуется электричество;
— надёжность — устойчивость к сильным ветрам;
— прочность — блок выполнен из 6мм поликарбоната;
— простота и удобство в установке и эксплуатации;
— не нуждается в специальном уходе;
— не требует консервации на зимний период;
— открытие и закрытие происходит внутри конструкции;
— можно встроить в любую вертикальную поверхность (предпочтительно — торцы или дверь).
Как это работает?
Листы поликарбоната, имеют небольшие окошки, расположенные рядами по всей плоскости. Внутренний лист управляется при помощи термопривода, наполненного термочувствительной жидкостью. Он реагирует на перепад температуры и приводит в движение лист-шторку — то поднимая, то опуская её.
Когда воздух в теплице прогревается до 24 °С, тогда жидкость в механизме начинает расширяться и выталкивать поршень — внутренний лист поликарбоната поднимается, окошки обоих листов располагаются на одном уровне и воздух свободно циркулирует. При понижении температуры жидкость сжимается и пружина начинает опускать так называемую шторку — отверстия оказываются на разном уровне и перекрывают друг друга, создавая плотную защиту от холодного воздуха.
Минусы автоматической форточки или двери для теплицы
Если Вы в поисках ответа на вопрос — какое автоматическое проветривание теплицы самое лучшее? — встретили варианты с автоматической форточкой или полным открыванием двери, знайте, такая система имеет три недостатка:
она неустойчива к сильным ветрам (особенно это актуально для теплиц из слабого профиля)
при входе и выходе из теплицы, механизм, регулирующий открывание дверей или форточки на двери, подвергается нагрузке, что приводит к быстрой его поломке.
при входе и выходе дверь открывается медленно и под нагрузкой из-за воздествия темромпривода.
о форточку можно пораниться, когда будете проходить мимо.
Почему Нас выбирают?
Специалисты компании ProVeter реализовали в жизнь идею, при которой механическое открывание двери никак не связано с автопроветривателем и не вредит ему.
Установленный в торец теплицы блок с термоприводом способен обеспечить циркуляцию воздуха и при этом сам остаётся неподвижным относительно теплицы или её двери, это защищает его от излома в ветреную погоду. Шторки из поликарбоната открываются и закрываются так, что никакие ветра им тоже не страшны. Они обеспечивают проветривание теплицы равномерно сверху до низа. Полная энергонезависимость — устройство работает по принципу расширения и сужения жидкости, чувствительной к температурным изменениям.
Крепление такого устройства очень простое, не требует регулировки и вмешательства специалиста. Вы легко справитесь с установкой самостоятельно. Оно одновременно просто и надёжно, не требует специального обслуживания или особого способа хранения в зимний период. Блок отлично переносит холод и спокойно простоит всю зиму, не нуждаясь в консервации. После этого он также продолжит работать на открытие и закрытие теплицы, сохранив все свои первоначальные свойства.
