Схема циркуляционного насоса

Cхема подключения циркуляционного насоса к электросети

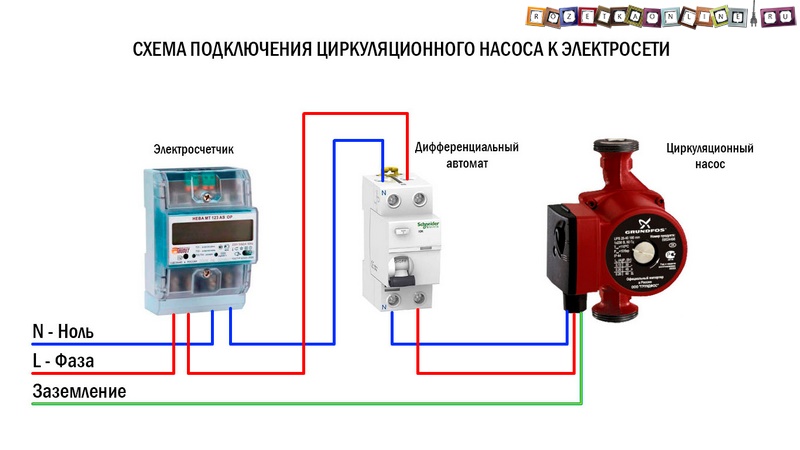

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание , обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

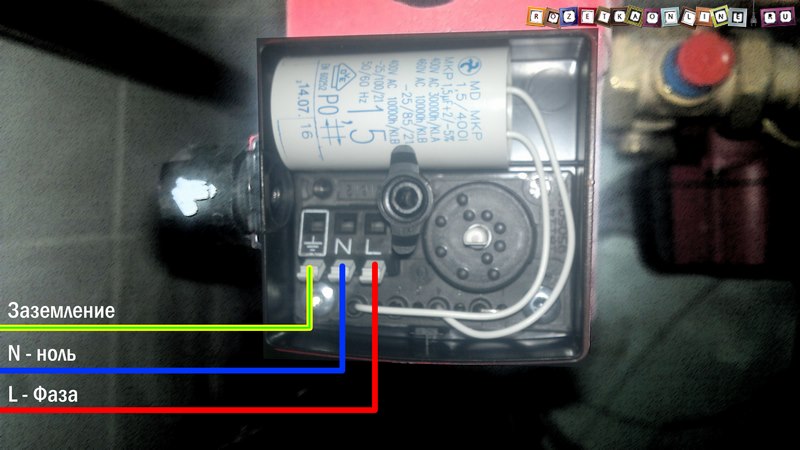

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения , думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

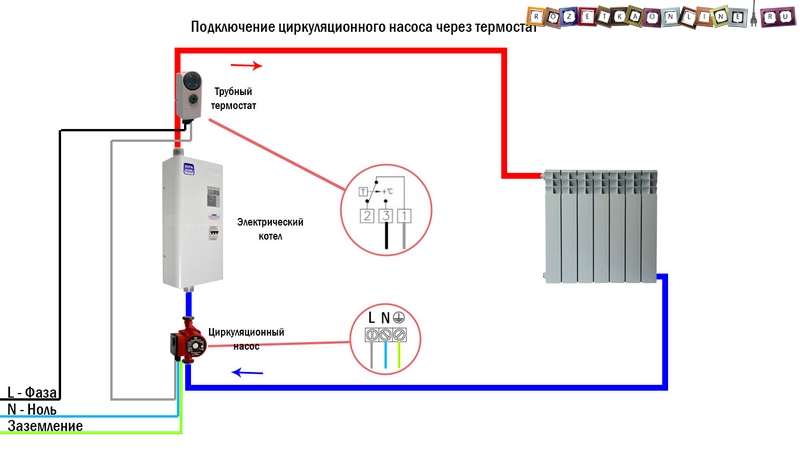

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

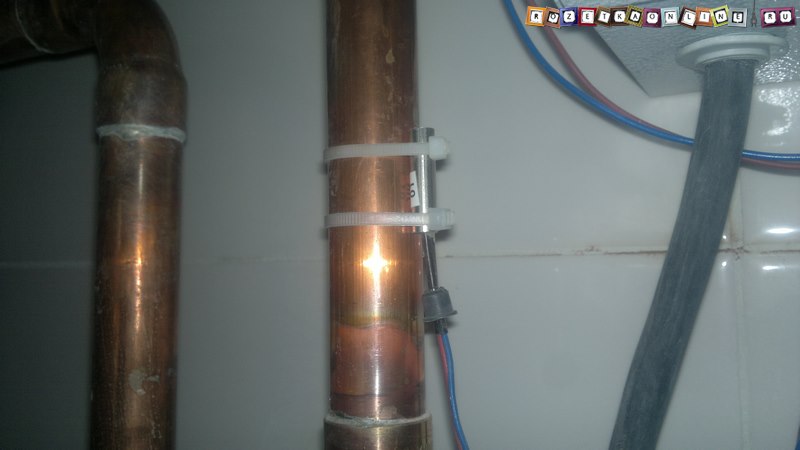

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат , с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания .

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

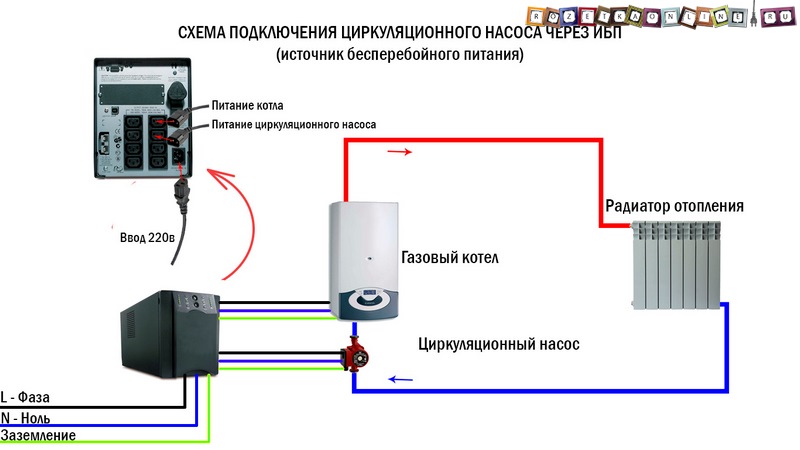

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий , питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Как выглядит схема системы отопления с насосной циркуляцией?

Монтаж системы отопления вообще и монтаж циркуляционного насоса в систему отопления в частности — задача всегда непростая и требующая учёта многочисленных факторов. Наиболее популярной конструкцией является система естественной циркуляции, однако её широкое применение объясняется исключительно простотой установки.

Существенный недостаток этой конструкции — слабый циркуляционный напор, вынуждающий приобретать трубы чрезмерно большого диаметра, что ограничивает в выборе радиаторов, да и просто требует больших затрат. Поэтому оптимальным вариантом являются несколько более сложные, но практичные системы отопления с насосной циркуляцией схема работы которых позволяет использовать любую разновидность радиаторов, а также трубы стандартного диаметра.

Разновидности схемы

Само название схемы подразумевает использование циркуляционного насоса, цель которого — обеспечивать напор и постоянное продвижение нагретой воды. Кратко принцип работы схемы выглядит так: нагретая до необходимой температуры вода поступает по трубопроводу в радиаторы. После остывания она возвращается в котёл по отводящему трубопроводу. Встроенный расширительный бак обеспечивает постоянное давление теплоносителя и призван выдержать увеличивающийся во время нагревания объём воды.

Можно выделить несколько разновидностей такой системы, разделяющихся по следующим признакам:

  1. по способу подключения трубопровода к радиаторам: однотрубные и двухтрубные;
  2. по месту расположения стояков: вертикальные стояки и горизонтальные стояки;
  3. по типу магистрали: тупиковые системы и системы с попутным движением воды;
  4. по типу разводки: с верхней и с нижней.

Разберёмся, как подключить циркуляционный насос для отопления по каждой из указанных схем.

Однотрубная и двухтрубная системы

Считающаяся пережитком прошлого однотрубная конструкция подразумевает подключение к радиатору лишь одной трубы. Все отопительные приборы дома соединяются последовательно, а теплоноситель протекает через них, начиная с верхнего и заканчивая нижним, с каждым сантиметром продвижения отдавая всё больше тепла. Таким образом, к последним из радиаторов вода подходит едва тёплой, и это создаёт сильный дисбаланс в температуре разных комнат. Единственным способом хоть как-то уменьшить эту разницу является установка в нижних комнатах радиаторов с большим количеством секций.

Среди других недостатков:

  • невозможность установить регулировочные краны, поскольку это автоматически перекроет или уменьшит доступ воды к радиаторам «ниже по течению»;
  • нерегулируемая температура в отапливаемых помещениях: если отопительная система запущена, будут обогреваться все комнаты.

Однотрубная система была популярна полвека назад, но в наше время устарела окончательно и практически не используется.

Двухтрубная конструкция устраняет эти недостатки за счёт подведения к каждой батареи подводящей и отводящей трубы. Теряющий свою температуру теплоноситель в данном случае отводится из радиатора в котёл для нового нагревания, а не продвигается в следующий радиатор. Ещё одно дополнительное преимущество: возможность установить на каждый из радиаторов собственный регулировочный кран или автоматический термостат.

Вертикальный и горизонтальный стояки

Подключение радиаторов к вертикальному стояку позволяет подводить к ним трубы не сразу, а по отдельности для каждого этажа высотки. Главное преимущество вертикальных стояков — отсутствие воздушных пробок. Недостаток — относительно высокая стоимость.

Читать еще:  Преимущества теплиц со съемным верхом

В несколько иных целях используется установка циркуляционного насоса в системе отопления со стояком горизонтального типа: отопление лестничных площадок, коридоров и любых обширных одноэтажных зданий. Её существенными плюсами являются экономия на трубах и вытекающая из неё низкая стоимость монтажа. Известный недостаток: появление воздушных пробок, устранить которые, однако, помогают краны Маевского.

Тупиковая и попутная схемы

Широко распространённая тупиковая система подразумевает движение теплоносителя по подающей трубе в одну сторону, а по отводящей — в обратную. Циркуляционные кольца при этом существенно отличаются по длине. Недостаток тупиковой системы: неравномерность прогрева. Те из отопительных приборов, которые находятся ближе к котлу, отличаются лучшей эффективностью, нежели более далёкие. Даже подключение циркуляционного насоса в систему отопления тупикового типа не даёт гарантий того, что все радиаторы будут нагреваться одинаково хорошо. Достоинство же такой системы: экономичность. Их недостатки зачастую сглаживают, устанавливая несколько маленьких магистралей вместо одной длинной.

В попутной схеме длина циркуляционных колец всегда одинаковая. Соответственно, все радиаторы прогреваются тоже одинаково, находясь на любом расстоянии от главного стояка. Из-за высокой стоимости (требуется больше труб) попутная схема используется редко.

Верхняя и нижняя разводки

Отопительная система с внешней разводкой подразумевает установку подводящего трубопровода выше радиаторов.

Обычно применяется в межпотолочных полостях или на чердаке.

Принцип действия прост: установка циркуляционного насоса в систему отопления позволяет поднять нагретую воду в самую верхнюю точку трубопровода, откуда она уже будет распределяться по нижележащим помещениям. Там же, в наивысшей точке, устанавливается расширительный бак, чья задача — предотвращение появления воздушных пробок. Отводящая же труба, напротив, монтируется ниже отопительного прибора. По понятным причинам верхняя разводка неприменима в зданиях с плоской крышей и без чердаков.

В схеме с нижней разводкой оба (и подающий, и отводящий) трубопровода устанавливают ниже радиаторов и при этом с небольшим уклоном (для предотвращения образования воздушных пробок). Единственное заметное преимущество схемы: возможность подключать отопление поэтапно, этаж за этажом.

Выбор оборудования

Пришло время разобраться с тем, как выбрать циркуляционный насос для систем отопления установка которого имеет немало нюансов. Выбор насоса производится всего по двум параметрам: планируемая сила напора воды и сопротивление воды, которое придётся преодолевать насосу для создания напора. Как ни парадоксально, но мощность насоса должна быть меньше на 10-15%, чем в расчётных значениях. В противном случае количество потребляемой электроэнергии, шум и скорость износа деталей будут слишком высоки. Глупо ударяться и в другую крайность, экономя на мощности насоса. Такой агрегат не сможет перекачивать нагретую воду в требуемом объёме с нужной скоростью.

Существуют модели с интегрированными в них ручными или электронными регуляторами скорости работы электродвигателя. Высочайший КПД требует максимальной скорости вращения вала. Ещё одна нестандартная разновидность — насос циркуляционный для отопления мини, многие модели которых работают автономно, без подключения к электросети (на дизельном топливе или бензине). Такие насосы отлично подходят для мест, где проведение электричества не планируется (садовые или охотничьи домики, строительные будки). Еще об одном способе отопления помещения, где есть проблема с электричеством, можно прочитать здесь.

Монтаж насоса

Допустим, приобретен электрический циркуляционный насос для отопления.

К сожалению, о том, как правильно ставить циркуляционный насос на отопление, из-за повальной распространённости систем естественной циркуляции знает даже не каждый сантехник.

Первым делом необходимо определить место под врезку электронасоса в трубопровод. В принципе, насос можно врезать на любом отрезке отопительного контура, однако необходимо учесть, что ресурс работы пластиковых деталей и подшипников зависит от температуры воды. Поэтому из материальных соображений выгоднее установить оборудование на обратной части трубопровода: перед отопительным котлом и после мембранного бака.

Типичная электрическая схема подключения циркуляционного насоса отопления выглядит следующим образом:

Главные её составляющие: котёл (1), насос (5), бак (7) и радиаторы (8).

Крайне рекомендуется, чтобы насос работал только от бесперебойного источника питания. Также необходимо исключить всякое попадание конденсата или брызг воды в клеменную коробку. Если вода в отопительной системе нагревается до температуры свыше 90 градусов, следует использовать жаростойкий кабель.

Необходимо помнить и о фильтрации воды, поэтому перед насосом в трубе устанавливается грязевик. Попадание с водой инородных тел внутрь насоса почти гарантированно приведёт к разрушению подшипников и крыльчатки. Бочонок для сбора мусора должен «смотреть» вниз — тогда он не станет помехой для нормальной циркуляции воды.

Какое бы оборудование не было выбрано, правильная установка циркуляционного насоса в систему отопления возможна только при следовании сопроводительной документации, поставляющейся производителем. В этой инструкции содержатся данные об устройстве аппарата, нюансах работы и алгоритме установки.

Установка насоса на отопление: как правильно установить насосное оборудование

Профессиональная установка насоса на отопление гарантирует высокую производительность, понижает шумность работы и позволяет снизить затраты на обслуживание и ремонт. Монтаж прибора особых сложностей не вызывает, но есть ряд нюансов, которые важно учесть.

Мы расскажем вам, как выбрать циркуляционный нанос, поможем определиться с оптимальной схемой врезки оборудования в систему, обозначим монтажные требования, а также приведем пошаговую инструкцию по установке прибора.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Читать еще:  Простые уличные печи для дачи

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Схемы отопления с циркуляционным насосом и инструкции по их установке

Принцип работы самотечной системы отопления с естественной циркуляцией теплоносителя обеспечивается разницей температур на выходе из котла и на входе в него. Эта, проверенная временем и практикой схема не только работала долгие десятилетия, но используется еще и сейчас при отоплении небольших объектов.

Тем не менее, они уже уступили пальму первенства системам с принудительным движением теплоносителя. Это более выгодный и практичный вариант организации отопления двух и более этажных здания и помещений большой площади. Движение теплоносителя в такой системе обеспечивает специально е устройство — циркуляционный насос.

Функциональные тонкости насоса

В движении жизнь веселее! Это у людей… А в отоплении более высокая скорость движения теплоносителя по контуру позволяет получить целый ряд преимуществ. Естественно, недостатки и тут нашли свое место. Разберемся…

Самотечные контуры отопления частных домов страдают таким «недугом» — неравномерный прогрев различных помещений дома. Жарче всего в комнатах, которые находятся ближе к началу движения теплоносителя по контуру, то есть у котла. А дальние помещения просто не прогреваются, так как теплоноситель вследствие малой скорости движения отдавал «львиную» часть своего тепла в начале своего пути.

Создание принудительного движения теплоносителя циркуляционным насосом способствует более равномерному прогреву радиаторов во всех помещениях, благодаря более высокой скорости движения жидкости.

Читать еще:  Простота и удобство ящиков для хранения инструмента русконнект

Особенности выбора оборудования

Правильный выбор циркуляционного насоса позволит вам найти оптимальный баланс между эффективно функционирующим отоплением и излишними затратами на электроэнергию при повышенном звуковом фоне работы насоса. Объясняем: сильно мощный насос будет «кушать» много «киловатт-часов» (а он работает фактически круглосуточно), а малая мощность — не «продавит» теплоноситель через весь контур системы.

Циркуляционный насос

О том, как правильно выбрать агрегат и иметь представление о его устройстве, читайте статью «Подбор и расчет циркуляционного насоса для системы отопления». А здесь мы разберемся в правильных способах «интеграции сего устройства в контур отопления.

Остановимся только на том, что для бытовых систем преимущественно используются насосы «мокрого» типа — они фактически погружены в теплоноситель (воду), которую перекачивают. За счет этого они работают очень тихо, в отличие от «сухих» собратьев, которым, в силу своего шумного поведения, больше подходят промышленные объекты, котельные офисных зданий и пр.

Контакт с водой вызывает коррозию, поэтому детали такого оборудования делают из нержавеющей стали, а корпуса из бронзы или латуни.

Выбор места установки

При выборе «места жительства» циркуляционного «двигателя» воды в системе желательно (для вашего же спокойствия) учитывать такие моменты:

  1. Если насос устанавливается в старую систему — она обязательно должна быть промыта .
  2. Место установки должно быть доступно — возможно понадобится в дальнейшем иметь доступ к насосу для обслуживания или замены.
  3. Преимущественно их ставят на обратную магистральную трубу поблизости от расширительного бачка. Там температура теплоносителя ниже, что более безопасно для устройства.
  4. Современные циркуляционные агрегаты для систем отопления способны выдерживать и высокую температуру. Поэтому они могут быть установлены и на подающую трубу системы. Главное убедиться согласно технической документации на устройство, что оно способно работать при высоких температурах. Это целесообразно делать при использовании устройств со встроенной функцией регулировки скорости и при использовании «ночного режима».
  5. Обратите внимание! Насос «мокрого типа» может быть установлен как угодно в плане направления трубопровода. Но! ОБЯЗАТЕЛЬНО его вал должен быть расположен ГОРИЗОНТАЛЬНО! И его положение должно исключать возможность попадания воды в клеммную коробку.
  6. Перед первым запуском системы отопления после летнего периода необходимо проверить работоспособность самого устройства — ротор двигателя мог заблокироваться отложениями из теплоносителя.

Памятка для правильной установки и позиционирования устройства

Схемы установки

Установка циркуляционного агрегата в систему, которая изначально планировалась или уже функционировала, как самотечная (с естественной циркуляцией) выполняется по приведенной ниже схеме. Такие системы обычно однотрубные и некоторая неравномерность нагрева может все еще наблюдаться в различных помещениях. При таком подключении расход теплоносителя постоянен.

Схема установки насоса в однотрубную систему с естественной циркуляцией

При монтаже двухтрубной системы отопления насос устанавливается аналогичным способом, только наблюдаются некоторые изменения в «поведении» системы. Так использование терморегуляторов на радиаторах может привести к изменению расхода теплоносителя. Для таких систем характерен более высокий температурный перепад.

Схема двухтрубной системы с циркуляционным насосом

  1. Котел;
  2. автоматический клапан воздушный;
  3. терморегулятор на радиаторе;
  4. радиатор отопления;
  5. клапан балансировочный;
  6. бак расширительный мембранного типа;
  7. кран шаровой;
  8. фильтр сетчатый грубой очистки;
  9. насос циркуляционный;
  10. термометр, манометр или термоманометр;
  11. клапан предохранительный.

Правильная установка

Для подключения циркуляционного нагнетателя в готовую систему отопления с естественным током теплоносителя организовывается своеобразная «транспортная развязка»: основная труба и «объезд» через магистраль насоса.

Для этого в разрез основной трубы ставится обратный клапан (автоматический вариант) или шаровой кран соответствующего типоразмера.

Принцип «врезки» (подключения) насоса в систему отопления

На вваренные в основную трубу с двух сторон от крана сгоны устанавливаются два шаровых крана, с которым подключается через дополнительные трубы и фитинги сам насос. Краны предназначены для перекрывания движения теплоносителя при обслуживании или демонтаже насоса.

Важный момент! Перед фильтром необходимо установить в обязательном порядке фильтр механической очистки воды, так как даже мелкие частицы, находящиеся в воде системы, при их достаточном количестве могут повредить насос.

Проверка работоспособности агрегата проводится после его подключения, заполнения всей системы теплоносителем и удаления из нее воздушных пробок. Воздух из корпуса нагнетателя выпускается через центральный винт, находящийся на его крышке. Полное удаление воздуха подтвердит выступившая вода. Малошумный режим работы и равномерно прогретые все батареи будут свидетельством правильного выбора параметров агрегата.

Обеспечение «бесперебойности» в работе

Питание циркуляционного насоса осуществляется от сети переменного электрического тока (

220В). И эта его «черта» ставит под угрозу функционирование системы в случае прекращения энергоснабжения объекта. Где искать выход и какой?

Спасительным вариантом может быть схема с использованием источника бесперебойного питания. Он должен иметь запас емкости аккумуляторов для поддержания работы насоса (и котла газового при необходимости) до 12 часов в случае отсутствия внешнего энергоснабжения и при этом выдавать «переменный» ток без искажения его «синусоиды».

Электросхема подключения ИБП с системе отопления

ИБП, относительно их функциональности можно разделить на:

  • устройства, которые ток сети (при его наличии) пропускают через себя «транзитом», не изменяя его параметров. При исчезновении внешнего питания или несоответствия его параметров номинальным значениям устройство переходит автоматически в режим «оффлайн» в включая в работу аккумуляторную батарею;
  • аппараты с линейно-интерактивным «характером поведения» — они позволяют корректировать параметры (преимущественно ступенчато), проходящего через него электрического тока от внешней сети в пределах ±20% от номинала;
  • агрегаты, обеспечивающие постоянное питание оборудования от аккумулятора(ов), который(е) периодически подзаряжается от внешней сети. Такие аппараты способны работать с входным электрическим током с широким разбросом параметров, обеспечивая на выходе стабильное напряжение питания для потребителей. Это оптимальный вариант для отопительного оборудования, снабженного электроникой, чувствительной к некачественному «питанию», но и не дешевый в обслуживании.

Электросхема питания может включать и бензиновые (дизельные) автономные генераторы, но их для «успокоения совести», устранения «скачков» напряжения и гарантии надежной работы электроники все подключения оборудования обязательно следует выполнять через надежный стабилизатор или ИБП.

Итоги

Целесообразность установки циркуляционного насоса в систему отопления уже ни у кого не вызывает сомнения. Другое дело, что монтаж устройства в систему должен быть выполнен грамотно и надежно. Практика эксплуатации агрегата в системе уже в первые дни должна подтвердить эффективность его работы быстрым прогревом радиаторов всех отапливаемых помещений.
