Сажалка картофеля для мотоблоков

Картофелесажалка для мотоблока

Многие огородники перешли на максимально механизированный процесс посадки. Картофелесажалка к мотоблоку особенно актуальна, если земельный участок большого размера. Процесс посадки значительно ускоряется – картофель одновременно сажается и окучивается.

Специфика использования катрофелесажалки

Сажалка – отличное решение для тех, кто желает сэкономить время на огородных работах. Она пользуется особым спросом у почитателей выращивания картофеля по принципу Миттлайдера: аккуратные лунки прорезаются на равной дистанции, узкие грядки не нарушаются, грабли сразу заравнивают землёй клубни.

Есть свои нюансы в использовании такого метода:

  • посевной материал придётся отбирать: клубни должны быть максимально одинакового размера, молодые побеги – не очень длинными. Если не выполнить это условие, овощ будет травмироваться;
  • рекомендовано пользоваться специальным приспособлением, способным одновременно вносить в лунку картофель и удобрение.

Сторонники механического метода посадки картошки утверждают, что использование данной техники положительно сказывается на урожае, поскольку при её применении намного лучше разрыхляется грунт.

Посадка картофеля мотоблоком с картофелесажалкой


Простые рекомендации помогут справиться с высадкой овоща с минимальными затратами сил и времени.

Сначала почву нужно вспахать и проборонить, при возможности увлажнить. После формируются гребни. Навес состоит из бороздела для поступления картофеля в грунт и дискового окучника для засыпки лунок. Мотоблок комплектуется грунтозацепными колёсами и картофелесажалкой.

Перед тем, как сажать картошку мотоблоком, нужно настроить соответствующие параметры:

  • глубину борозды, которая формируется;
  • ширину между картофельными рядами;
  • задаются настройки механизма укладки посадочного материала.

С помощью данного приспособления можно выполнить посадку картофеля всего за один подход.

Сажаем картошку мотоблоком:

  • нарезать ровные посадочные борозды. Это дополнительное разрыхления грунта;
  • пророщенные клубни картошки поместить ростками вверх на дистанции 30-45 сантиметров. Чем меньше посадочный материал, тем короче расстояние;
  • борозды закрыть вручную граблями или с помощью мотокультиватора.


Формируя борозды, нужно оставлять расстояние в пределах 55 см. Этого будет достаточно для последующей обработки овоща (прополки, рыхления, окучивания, уборки), колеса смогут беспрепятственно проезжать, не причиняя вреда уже закопанной картошке.

Настройка агрегата: какая колея должна быть у мотоблока при посадке картофеля?


Вне зависимости от специфики проведения посадки есть правила по поводу настройки мотоблока перед работой.

В сажалке для картофеля нужно проверить следующие настройки:

  • глубина посадки от 10-15 см;
  • ширина колеи мотоблока в пределах 55-65 см;
  • расстояние между клубнями около 20-30 сантиметров;
  • ботву нужно высаживать на одинаковом расстоянии.

Чтобы ориентироваться было проще, можно использовать верёвку. Её натягивают по всему периметру участка.

После засева металлические колеса заменяют резиновыми. При этом важно оставить прежнюю ширину. Крылья устанавливаются на максимальном расстоянии. После таких несложных манипуляций можно приступать к засыпанию урожая землёй.

Устройство самодельной картофелесажалки


В фермерском хозяйстве картофельная сажалка просто незаменима. С её помощью можно не только сажать картофель, но и удобрять почву. Посадочный материал распределяется равномерно, чем значительно облегчаются сельскохозяйственные работы.

Картофелесажалку можно сделать самостоятельно по готовым размерам, картинкам и чертежам. Данное устройство состоит из следующих элементов:

  • Рамы, к которой крепятся основные детали агрегата.
  • Контейнера под посадочный материал.
  • Механизма, который отвечает за перемещение клубней в лунки.
  • Рыхлителей для выкапывания лунок.
  • Колёсной базы.
  • Деталей, закапывающих лунки, после высадки в них картофеля.

Этого минимума достаточно, чтобы изготовить простенькое по своей комплектации приспособление. Если использовать дополнительные элементы, они сделают конструкцию медленнее и снизят её работоспособность.

Самодельная картофелесажалка может быть изготовлена из подручных материалов, которые легко раздобыть. Нужно заранее приготовить листы металла различного размера, болты и гайки, болгарку и сварку, колеса, швеллеры.

Как сделать картофелесажалку для мотоблока своими руками?


Сажалка для мотоблоков в принципе напоминает обычную тележку на колёсах. Она имеет свои нюансы изготовления:

  • сбор рамы. Это соединённые швеллеры, а также продольно расположенные лонжероны, закреплённые тремя поперечными элементами. Впереди устанавливаются арка и вилки, по бокам – стойки деталей, отвечающих за высадку и закапывание лунок. Рама сбоку закрепляется пластинчатыми опорами, служащими семявыводящим механизмом. Колеса оборудуются грунтозацепамы, между ними деревянный диск в шесть сантиметров для захватывания клубней картофеля и их перемещения в лунки;
  • изготовление бункера. Он может быть фанерным, но металлическая конструкция намного прочнее и надёжнее. Отмеренные четыре стороны бункера вырезаются и соединяются сваркой. Дно застилается резиной для предотвращения повреждения клубней. Укрепляется рама стальными полосами, они соединяют среднюю поперечную часть с аркой. Далее привариваются накладки и уголки толщиной 4 миллиметра. К лонжеронам крепится опора и подножка, которая состоит из металлического листа толщиной 5 мм;
  • монтирование бункера. Устанавливается вертикальный лифт с чашами диаметром около 8 сантиметров. Для работы механизма его присоединяют к колесу, где работает цепная передача. Труба для вывода продукта закрепляется под лифтом и прижимается загребающей деталью. Звёздочка диаметром восемь сантиметров связывается со звёздочкой мотоблока для сцепления. Цепь, которой будет осуществляться передача, можно снять с велосипеда. Таким образом возможно добиться расстояния между лунками в 35 сантиметров;
  • изготовление сиденья. Понадобится металлический уголок. Опора соединяется с досками, обтянутыми поролоном для большего удобства. Стальная труба может быть использована в качестве колёсной оси, которая подходит по размеру к раме.
  • бороздорез внизу конструкции. В роли закапывающих элементов могут выступать диски от сеялки с двумя подшипниками;
  • можно использовать практически любые колёса со старой техники.
Читать еще:  Садовые инструменты уход и восстановление


Готовые чертежи значительно упростят процесс сборки, при этом комплект для посадки картофеля может иметь самые различные габариты.

Самодельная конструкция весит достаточно много, потому на мотоблок стоит установить дополнительные утяжелители, предотвращающие запрокидывание.

Процесс высаживания картофеля трудоёмкий, требующий много сил и свободного времени. Автоматизация сельхозтехники позволила значительно облегчить работу. При этом необязательно приобретать дорогостоящую картофелесажалку на мотоблоки МТЗ и Нева, можно изготовить её самостоятельно.

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

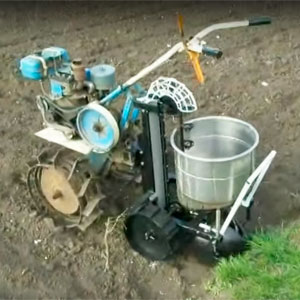

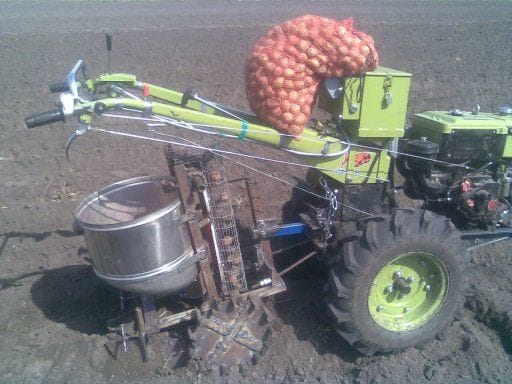

Самодельная картофелесажалка для мотоблока.

Для изготовления самодельной картофелесажалки понадобится:

  • Пару осей.
  • Подшипники.
  • Цепь от двигателя автомобиля.
  • Две звёздочки для цепи.
  • Проволока сечением 6 мм.
  • Листовой металл толщиной 2 мм.
  • Профильная стальная труба.
  • Для бункера любая конусообразная ёмкость.
  • Сварочный аппарат, электроды.
  • Болгарка с отрезным кругом.
  • Электродрель, свёрла.
  • Прочий слесарный инструмент.

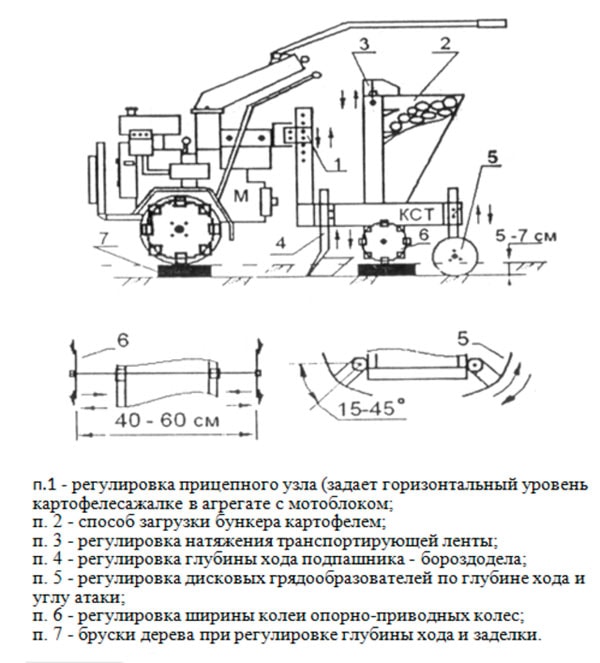

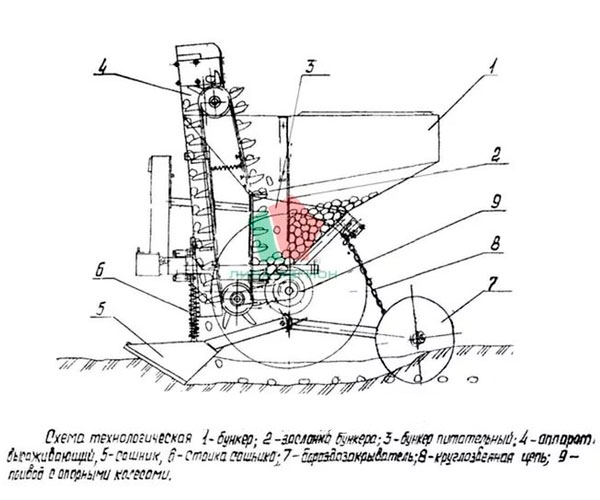

Картофелесажалка схема.

На рисунке показана схема картофелесажалки под мотоблок.

Чертежи картофелесажалки для мотоблока.

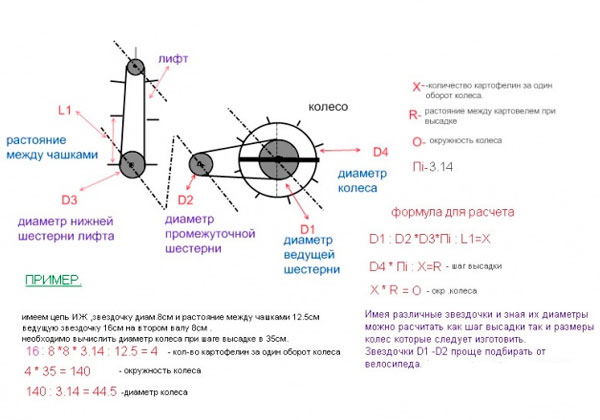

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

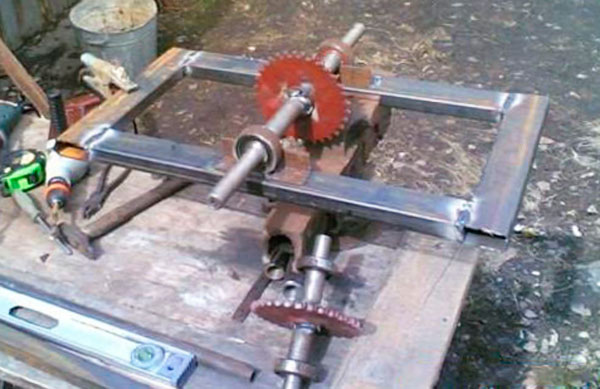

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

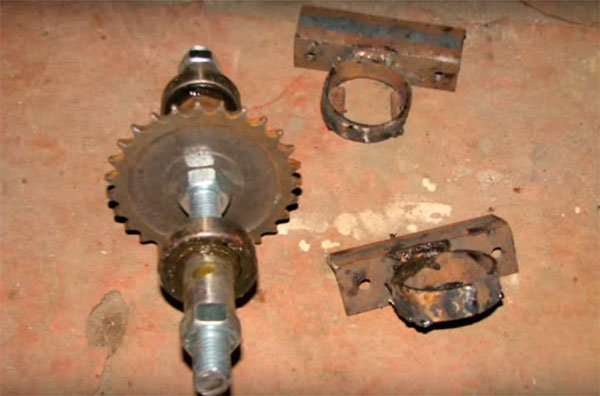

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

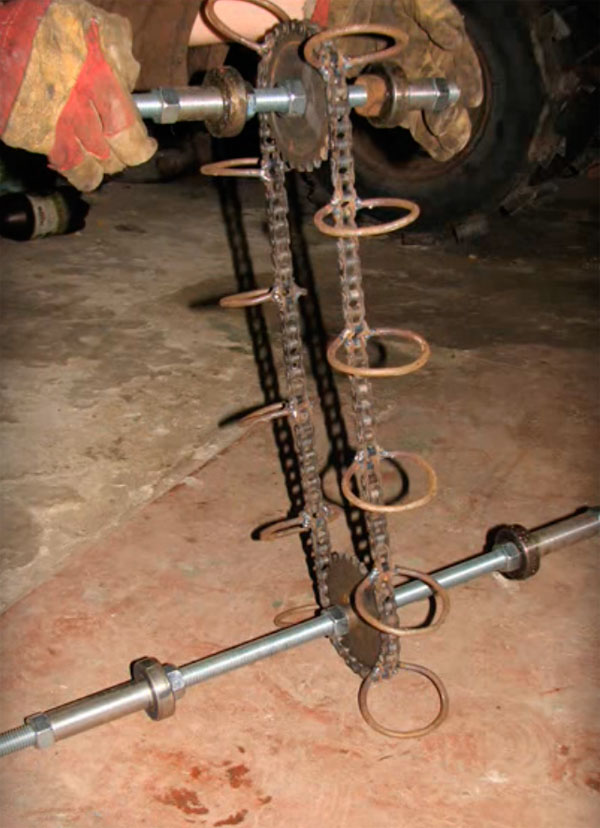

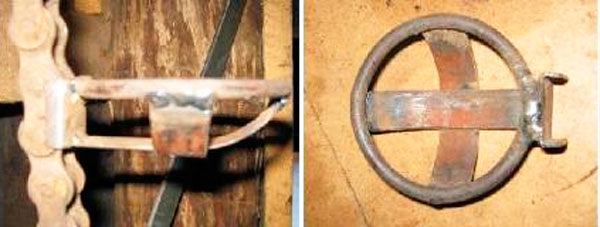

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

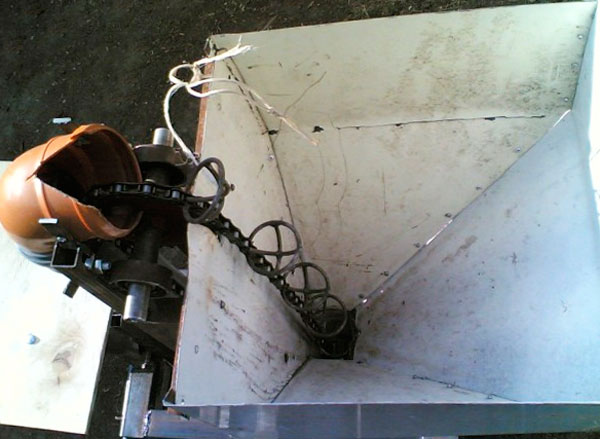

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

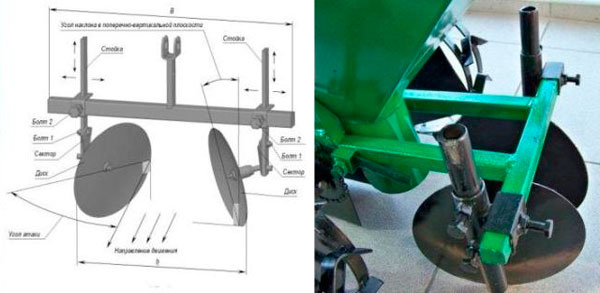

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.

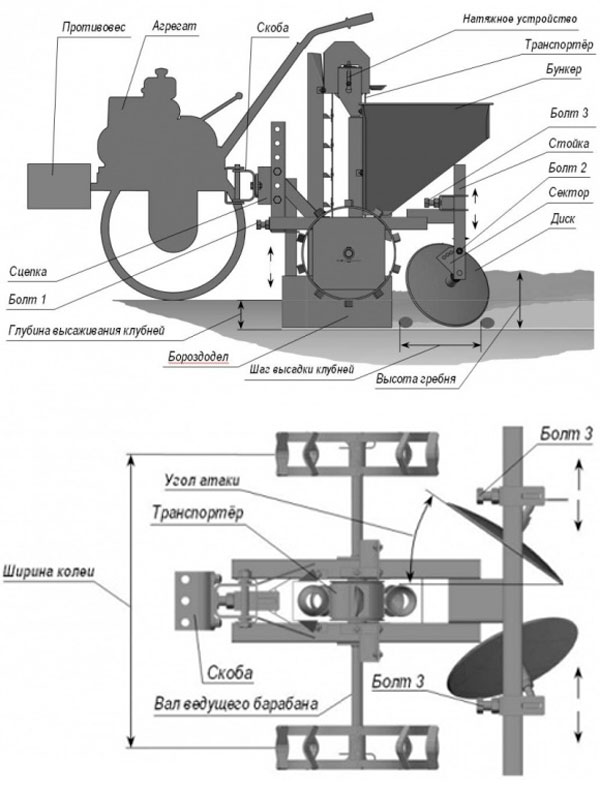

Схема установки сажалки на мотоблок.

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.

Картофелесажалка для мотоблока своими руками

Каждый человек имеющий свой надел земли будь то фермер, дачник, простой сельский житель знают, что такое посадка картофеля, какой это тяжелый и не легкий труд. В деревнях в основном картошку сажают в больших количествах так как она на селе всему голова. Клубни используют в пищу и на корм домашним животным, так же делают запас семенного материала для последующей посадки на будущий год. Это вам не в городе пошел купил сколько тебе надо, здесь труд с утра до ночи чтобы был урожай в закромах. Самый маленький огородик под картошку в деревне где то соток тридцать. Сколько нужно вложить трудов и усилий в этот участок страшно подумать. Но ничего живут люди на селе и не жалуются, так как приучены к физическому изнуряющему труду с детства в отличие от городского жителя, как говорится каждому свое).

Читать еще:  Садовый плющ посадка и уход

Человечество с давних времен пытается облегчить и упростить труд сельчанина, придумывались всякие приспособления и агрегаты для посева и уборки урожая. И вот в двадцать первом веке наше сельское хозяйство находится мягко говоря в упадке после развалов колхозов и совхозов. Техники на ходу не так уж и много да и ГСМ обходится в копейку. В частных хозяйствах все больше используют мотоблоки. Данная техника пользуется народной любовью за свою производительность и не прихотливость. Так же на мотоблок имеется много различных навесок, к примеру картофелесажалка.

Данная навеска очень облегчает физический труд, но она стоит не малых для сельчанина денег и является только мечтой. Но наш автор с этим не согласен. При желании можно все сделать своими руками и картофелесажалка не стала исключением из его принципа. Полазив в интернете, посоветовавшись с соседом, решил собрать подобный агрегат собственноручно. И так что же понадобится автору для выполнения данной задумки в жизнь.

Материалы: уголок металлический, бак от советской стиральной машинки, шестерня, цепь, арматура, стальная проволока, швеллер, колеса.
Инструменты: сварочный аппарат, болгарка, дрель, молоток, набор ключей, отвертка, кусачки.

Первым делом автор изучил чертежи взятые из интернета и уже по ним начал выполнять свою работу.

Выбираем картофелесажалку для мотоблока — как подобрать, характеристики и цены

С приходом весны у владельцев дач, земельных и приусадебных участков наступает жаркая пора. Необходимо провести массу тяжелых работ по обработке земли и посадке семян, рассады и саженцев. К таким видам работ раньше относилась и посадка картофеля, которая производилась преимущественно вручную. Однако, теперь после того как в продаже стали широко доступны мотоблоки, типа «Салют», «Нева», «МТЗ» и многие другие, а также различное навесное оборудование, в частности, и картофелесажалка для мотоблока, сельхозработы стали намного легче.

Принцип действия картофелесажалки

Картофелесажалка для мотоблока

Картофелесажалка к мотоблоку снабжена небольшим плугом, создающим траншейку и куда равномерно, с определенным шагом, из бункера устройства поступают клубни картофеля. Далее, специальный окучник производит их засыпку землей. Применение этого вида навесного оборудования позволяет быстро и качественно провести посадку семенного материала в хорошо взрыхленную почву и гарантировать хороший урожай.

Данный агрегат обладает высокой производительностью, простотой конструкции и длительным сроком эксплуатации. В этом навесном оборудовании предусмотрена регулировка посадочной глубины картофеля, расстояния между клубнями, а также высоты окучивания. Также преимуществами этого агрегата являются небольшие габариты, масса и то, что его можно сейчас купить по цене, доступной практически каждому дачнику.

Практически любая картофелесажалка для мотоблока проста в обслуживании и использовании. Однако, как и любая техника, она нуждается в регулярном техосмотре, а при необходимости и в ремонте. Нужно сказать, что для техобслуживания заводских картофелесажалок лучше всего обращаться специализированные сервисные центры. В таком случае агрегат прослужит Вам намного дольше.

Вообще, картофелесажалка к мотоблоку, это отлично решение при выполнении такой утомительной и тяжелой работы как посадка картофеля. Ведь все что требуется так это закрепить ее на мотоблоке, засыпать в бак посевной материал, и картофелесажалка будет делать борозду, помещать туда клубни и засыпать их землей. Вам остается только управлять мотоблоком и следить за наполнением бункера.

Виды мотоблочных картофелесажалок

На сегодняшний день есть несколько видом картофелесажалок для малой сельскохозяйственной техники. Ниже мы рассмотрим их и приведем среднюю стоимость. Цена таких агрегатов непосредственно зависит от выбранной модели и региона. Итак, переходим к рассмотрению наиболее популярных моделей мотоблочных картофелесажалок.

Данная модель, производится в России, весит порядка 33 кг и оснащена бункером для посевного материала объемом 34 литра. Ширина колеи у КС-1А составляет 600 мм, а высадка картофеля осуществляется с расчетом – 5 клубней на 1 м.п. Агрегат может обработать 0.2-0.25 га/ч.

Картофелесажалка КС-1А значительно облегчает процесс посадки картофеля и существенно экономит время, которое можно посвятить другим делам. Корнеплоды помещаются в бункер, из которого специальные лотки поштучно и равномерно уложат их в борозду, культиваторные диски закроют картофель землей, создавая ровный аккуратный гребень. Это навесное оборудование отлично подходит для работы с такими мотоблоками, как «Фаворит», «Нева», «Ока», «Салют» и «Кадви». К тому же эта картофелесажалка может работать и с культиваторами.

Читать еще:  Украшение крыльца на даче и в частном доме

Средняя цена КС-1А, в зависимости от региона, составляет 14 500-15 500 рублей. Купить эту картофелесажалку можно как у производителя, так и у дилеров, специализирующихся на продаже садовой и сельскохозяйственной техники.

Этот агрегат предназначен для работы со средними и тяжелыми мотоблоками, типа «МТЗ». Данная модель весит порядка 25 кг и расстояние межу колесами составляет 70 см. Посадка клубней производится 5-6 шт. на 1 м.п. КС-1 за один час работы в состоянии обработать 0.2 га.

Картофелесажалка для мотоблока КС-1 также производится в России и на сегодняшний день ее средняя стоимость составляет 12 000-14 000 рублей. Как и предыдущую модель, КС-1 можно приобрести, либо напрямую у компании-производителя, либо у дилеров или же в интернет-магазинах.

Эта модель картофелесажалки к мотоблоку весит около 44 кг и оснащена емкостью в 41 л. Высадка клубней производится с расстоянием 3-4 клубня на 1 м.п. Колея между колесами составляет 600 мм, а производительность – 0,25 га/ч. Модель КСМ-1 совместима с мотоблоками «Каскад», «МБ», «Нева» и «М2». При наличии дополнительной сцепки в состоянии работать и с мотоблоками Mustang и Zirka.

Агрегат производится в России, а его средняя стоимость в зависимости от региона составляет 11 500-12 000 рублей. Приобрести эту модель можно как у производителя, так и в специализированных магазинах.

Картофелесажалка малогабаритная

Малогабаритный агрегат для посадки картофеля весит около 33 кг и снабжен баком с объемом 34 л. Ширина между колесами составляет порядка 600 мм, а количество высаженных картофелин на 1 м.п равно 5 шт. Картофелесажалка за один час может обработать – 0.2-0.25 га/ч.

Малогабаритная картофелесажалка к мотоблоку, российского производства, адаптирована к работе с такими моделями, как «Каскад», «Салют», «Ока», «Луч», «Нева», «Урал» и многими другими. Агрегат можно приобрести как напрямую у производителя, так и в магазинах сельхозтехники. Стоимость этой модели в зависимости от региона составляет 15 000-16 500 руб.

Картофелесажалка для мотоблока «Нева»

Картофелесажалка для мотоблока НЕВА

Этот агрегат специально проектировался для мотоблока «Нева», и обладает меньшими размерами и стоимостью, чем универсальные картофелесажалки. Также эта модель подходит к мотоблокам, со сцепкой, аналогичной той что установлена на «Неве».

Картофелесажалка к мотоблоку Нева весит 25 кг и ширина между ее колесами составляет 70 см. Производительность модели такая же, как и у больших аналогов – 0.2 га/ч.

Отличительные особенности

Бункер

Чем больше навесное оборудование и мощнее мотоблок, тем объемнее бункер на нем устанавливается. И это довольно удобно, поскольку, чем больше объем загрузочного бункера, тем реже придется прерываться на дозаправку посадочным материалом. Однако, если площадь участка небольшая, то бака на 30 л будет вполне достаточно.

Адаптивность с мотоблоками

Адаптированность навесного оборудования с большим количеством различных моделей мотоблоков значительно повышает ее стоимость. Однако на сегодняшний день производятся различные адаптеры, позволяющие совмещать понравившуюся модель картофелесажалки с любой моделью мотоблока или культиватора.

Габариты

Стоит принять во внимание, что, чем габаритнее агрегат, тем больше у нее вес. Это может доставить определенные проблемы при транспортировке устройства к месту непосредственной работы. Малогабаритные модели, наоборот, можно легко доставить даже на легковом автомобиле. Конечно, в том случае, если у вас собственный дом с большим приусадебным участком, то покупка тяжелой техники не должна создавать особых проблем.

Сравнительный анализ стоимости

КС-1АКС-1КСМ-1Картофелесажалка малогабаритнаяКартофелесажалка для мотоблока «Нева»
Москва145001200095001200012000
Санкт-Петербург1400013000100001300013900
Новосибирск1480014500120001400015000
Екатеринбург1480014300130001450014800
Челябинск1500015000140001600016000
Омск1480014500128001500015000
Владивосток1550015000140001600016000

Из всего вышесказанного становиться ясно, что стоимость картофелесажалок непосредственно зависит от модели, совместимости с мотоблоками, габаритами и региона. И принимать решение о приобретении той или иной модели принимать только Вам. Однако, перед тем как совершить такую серьезную покупку необходимо рассмотреть все преимущества и недостатки приобретаемого агрегата.
