Рулевой адаптер для мотоблока сделать самому

Передний адаптер для мотоблока своими руками

Самодельный передний адаптер с рулевым управлением для мотоблока: фото отчёт по изготовлению самоделки.

Уважаемые посетители сайта Сам Себе Строитель! Представляем Вашему вниманию очередную самоделку от умельца Михаила, который занимается постройками различных самодельных минитракторов и прочей сельхоз. техники.

На этот раз мы рассмотрим довольно полезную самоделку, которая несомненно пригодится владельцам мотоблоков — самодельный передний адаптер с рулевым управлением для мотоблока.

Такое приспособление значительно облегчает работы по обработке огорода, ведь по сути установив адаптер на мотоблок, это уже будет минитратор с рулевым управлением, а работать на минитракторе значительно легче, чем с мотоблоком.

Процесс постройки адаптера для мотоблока, представлен на этих подробных фото:

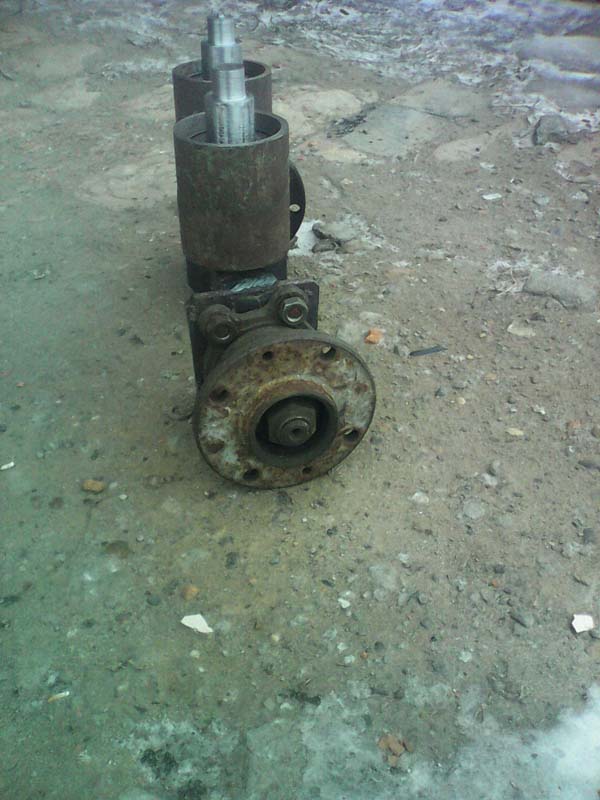

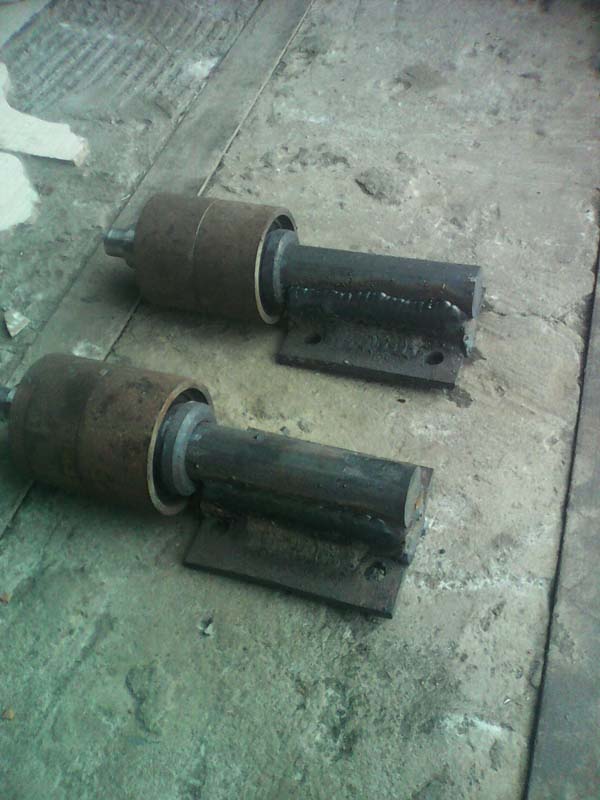

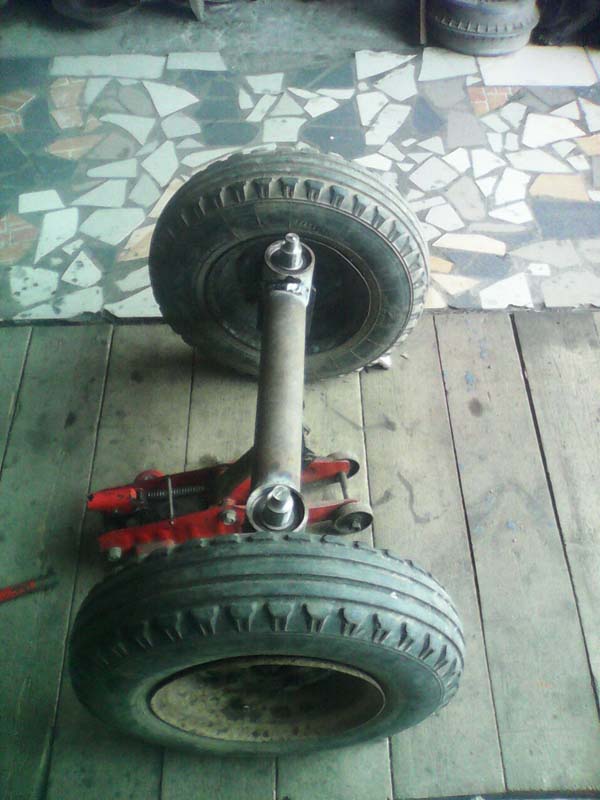

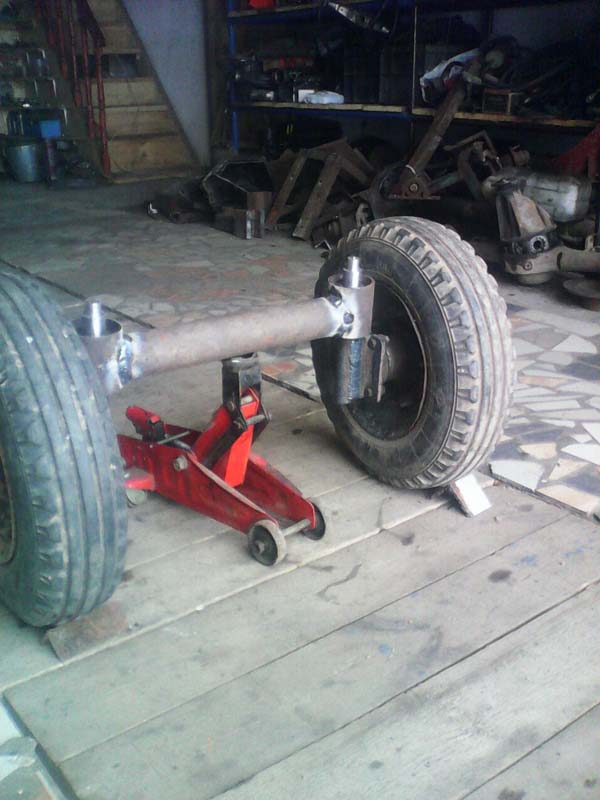

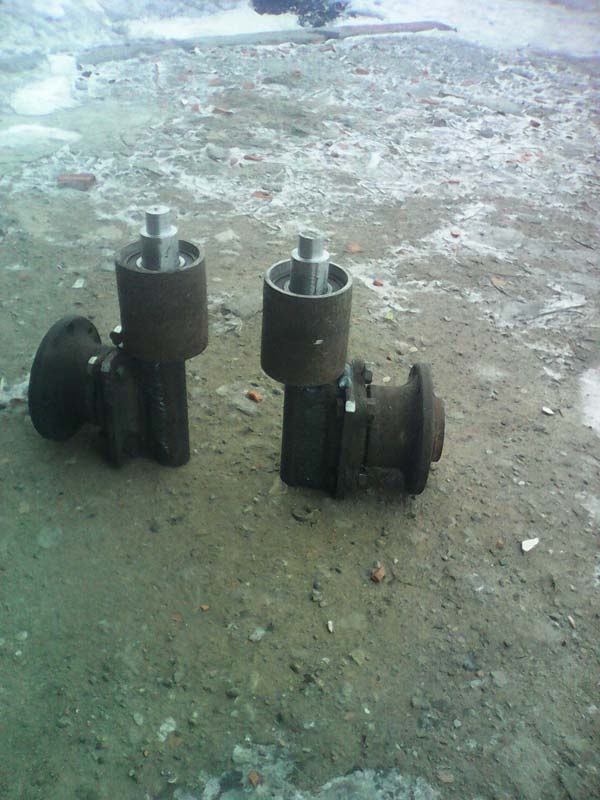

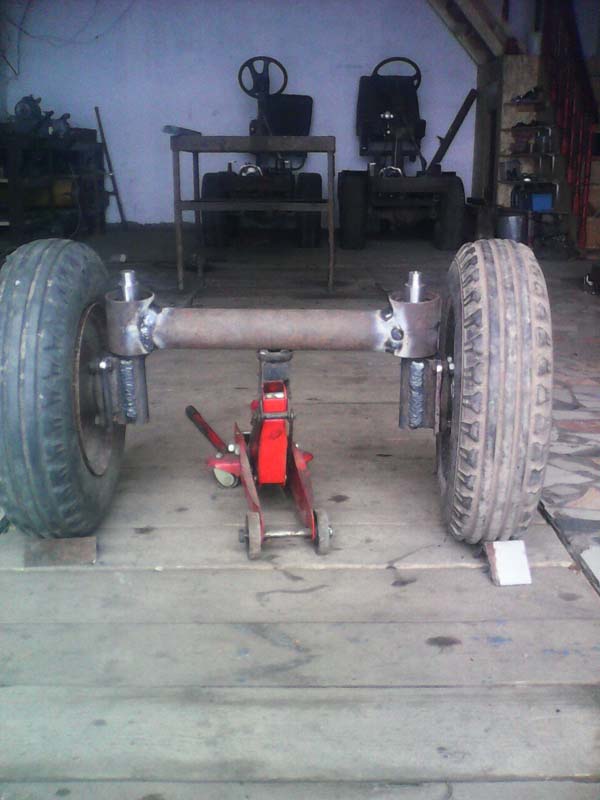

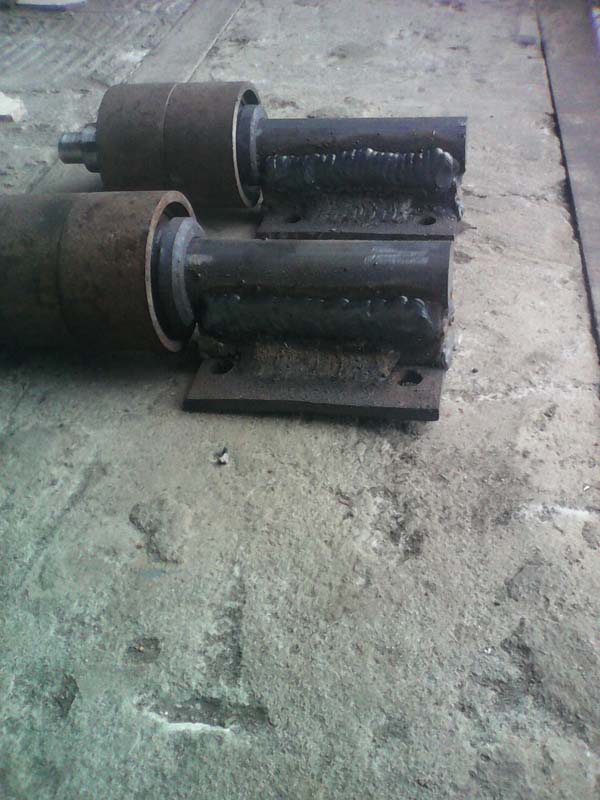

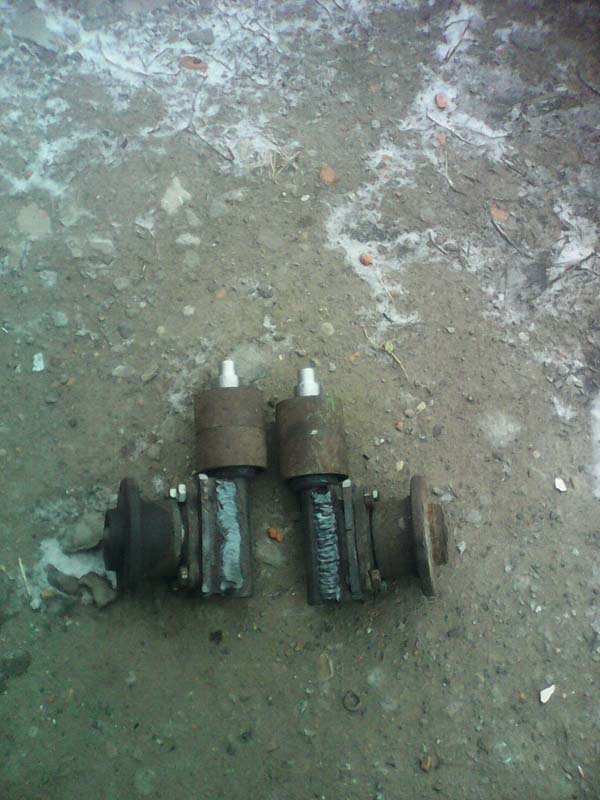

Передняя ось с самодельными поворотными кулаками.

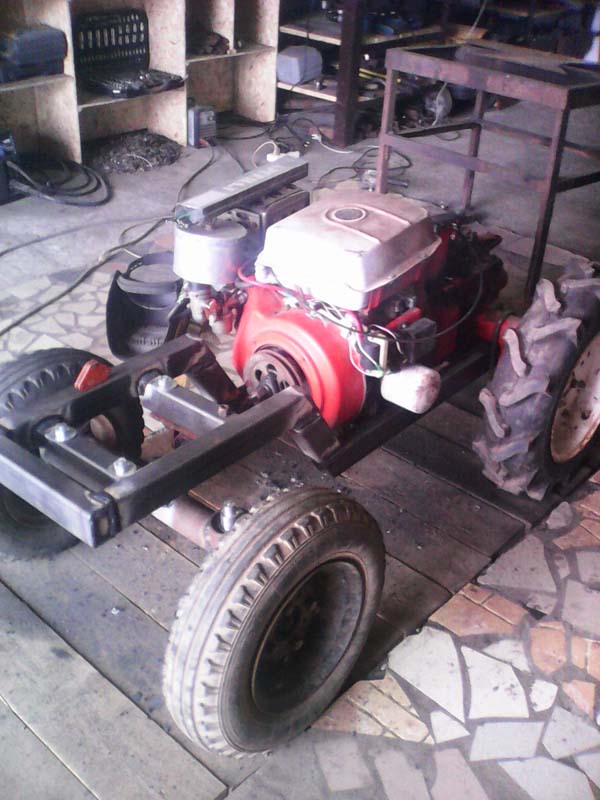

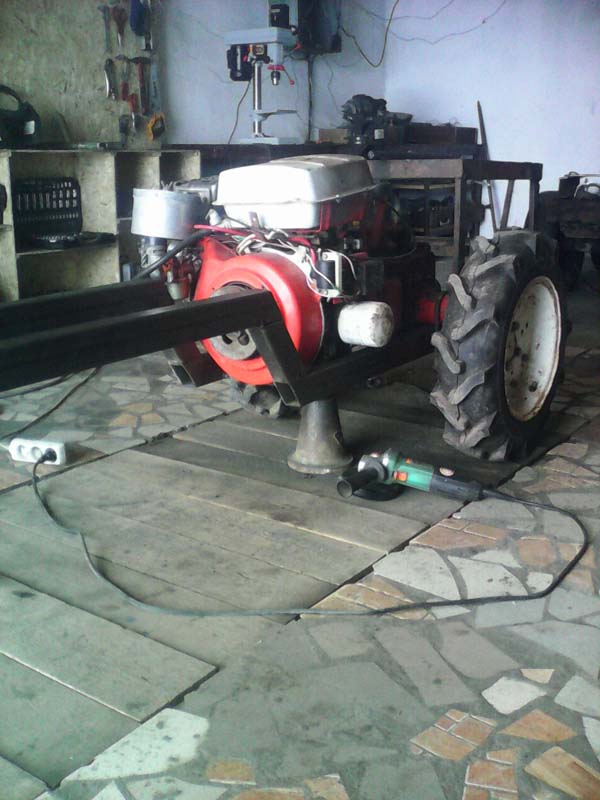

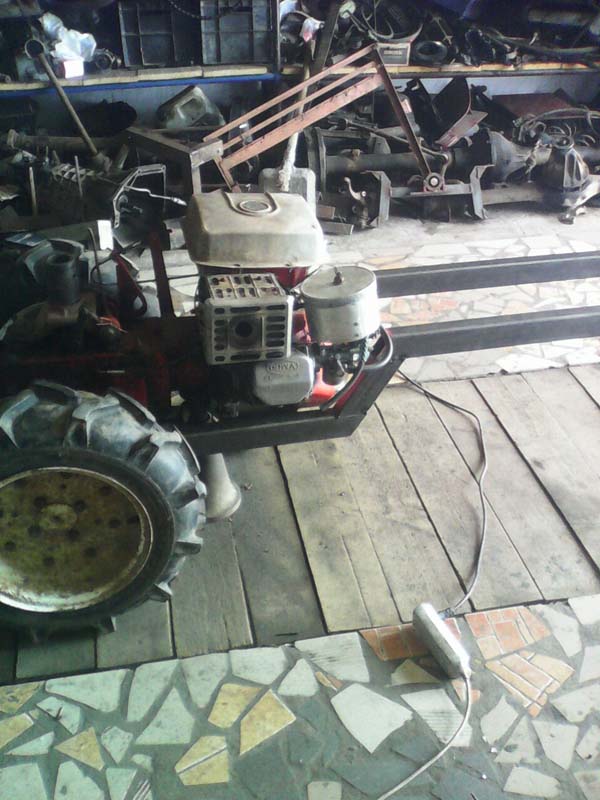

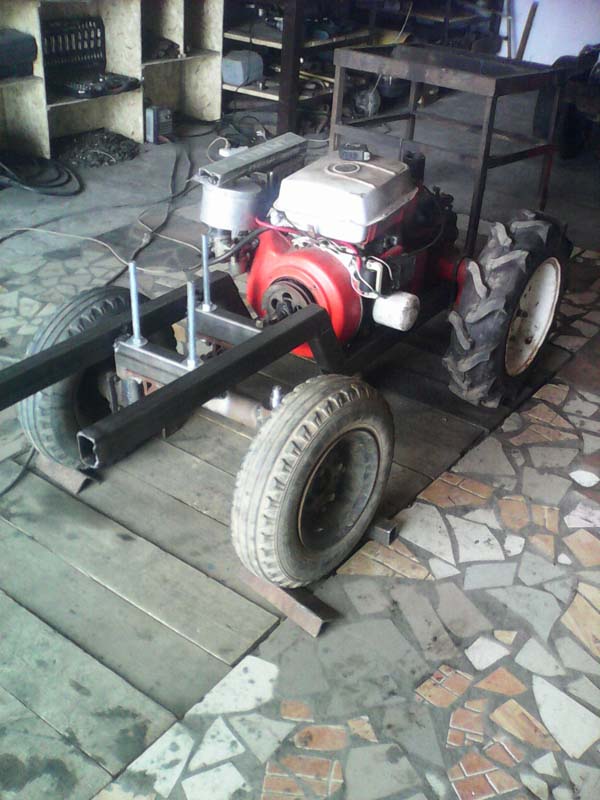

Самодельная рама сварена из профильной трубы.

К раме приварено основание под сидение.

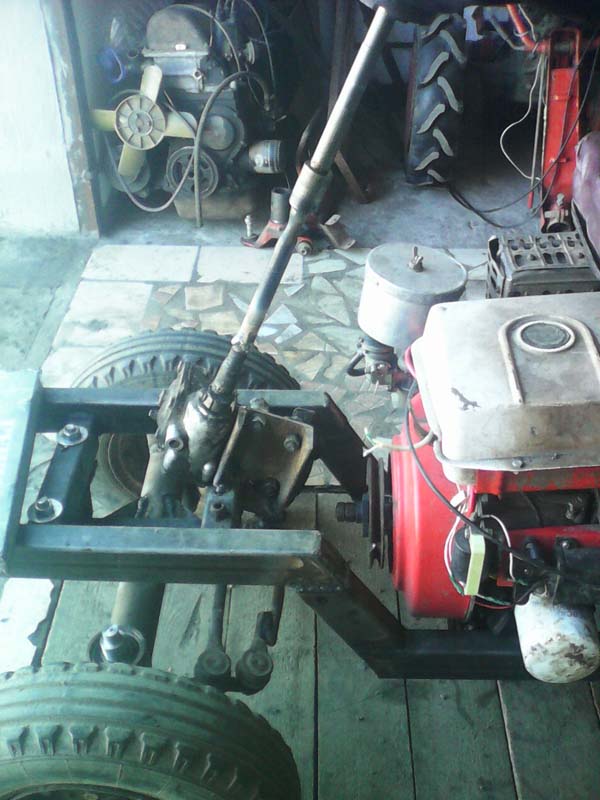

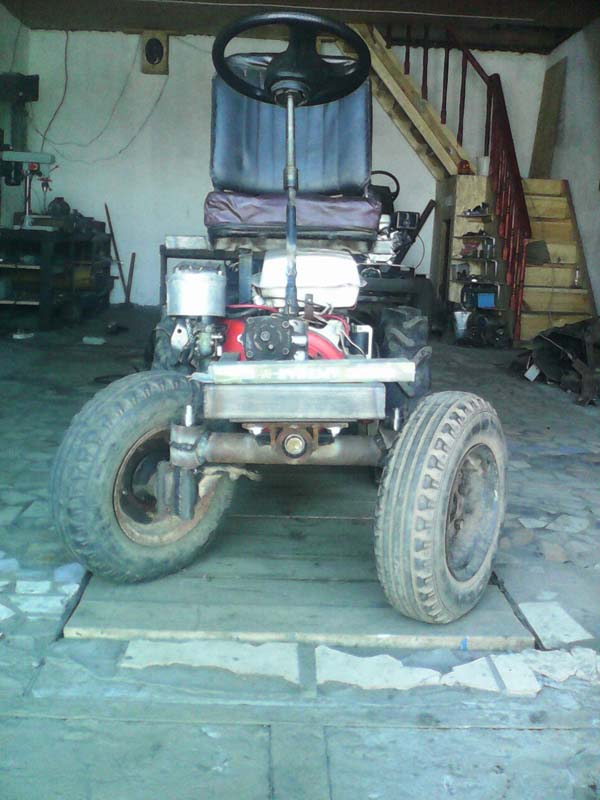

Рулевая рейка от автомобиля ВАЗ.

Рулевые тяги также от автомобиля ВАЗ.

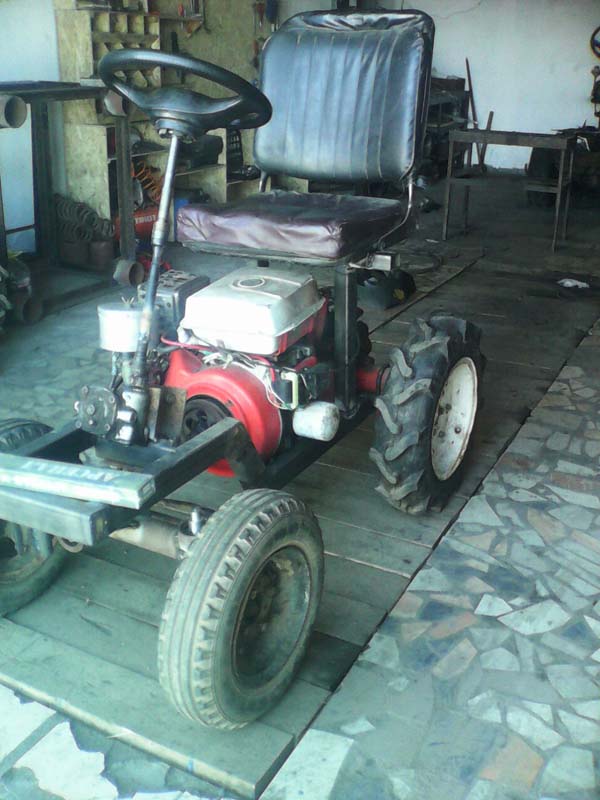

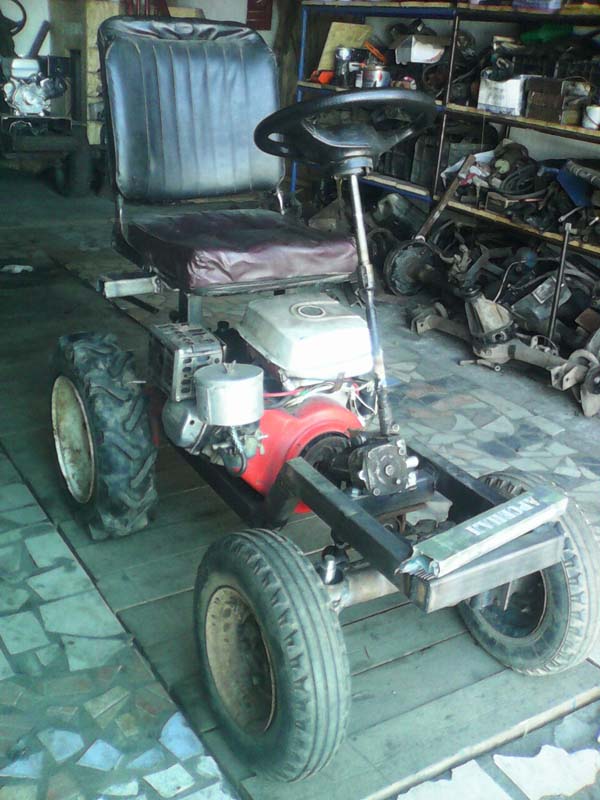

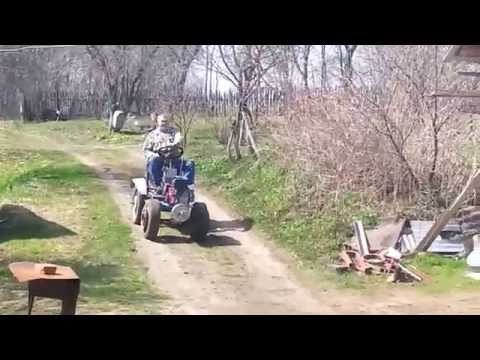

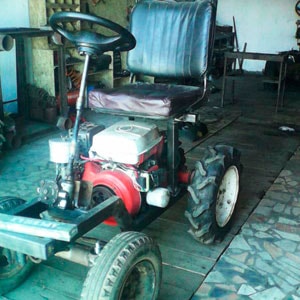

В результате автор сделал минитрактор из мотоблока своими руками.

Как сделать адаптер для мотоблока своими руками — пошаговая инструкция

Дата публикации: 16.02.17

Назначение приспособления

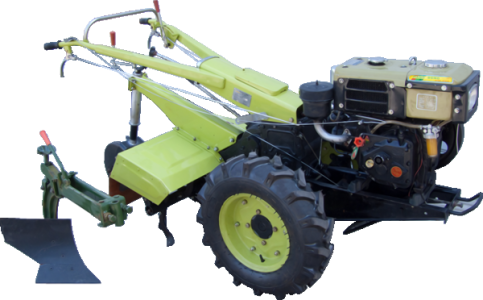

Мотоблок представляет собой разновидность сельскохозяйственной техники и используется для работ по вспашке почвы, её боронованию и культивации.

Главные преимущества агрегата — в его мобильности и многофункциональности. Разные варианты насадок позволяют задействовать мотоблок для широкого круга загородных работ вне зависимости от сезона — к примеру, в зимнее время он пригодится вам для уборки снега на участке.

Самый существенный недостаток мотоблоков в базовой комплектации – их нужно вести по грядке словно лошадь. Именно поэтому многие умельцы совершенствуют двухколёсного помощника, изготавливая для него адаптер. Такой апгрейд позволяет мотоблоку трансформироваться в мини-версию трактора.

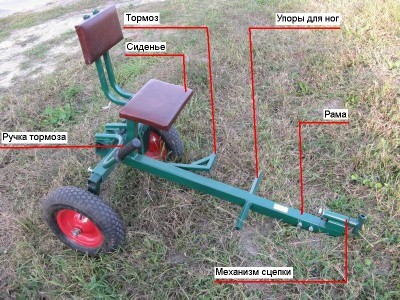

Устройство адаптера

Адаптер для мотоблока не отличается сложностью конструкции. Состоит он из следующих элементов:

• механизм сцепления;
• упоры для ног;
• стойка для сиденья;
• труба для крепления колес;
• устройство тормозное – «прикол».

То есть, грубо говоря, адаптер – это тележка рикши, встраиваемая в мотоблок.

Сцепок, как правило, присутствует две: с помощью первой адаптер присоединяется к мотоблоку, вторая же позволяет агрегировать дополнительное навесное оборудование — например, сеялку или плуг.

Использовать отреставрированный мотоблок в качестве средства передвижения по дорогам общего пользования строго запрещается.

Хотя все адаптеры очень схожи между собой по строению, некоторые различия всё же присутствуют. По конструкции устройства делятся на передние адаптеры с рулевым управлением, задние и полноприводные.

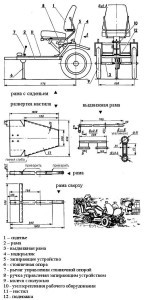

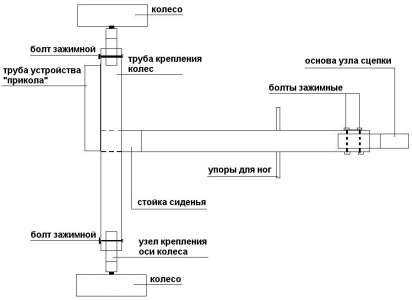

Чертежи основных узлов

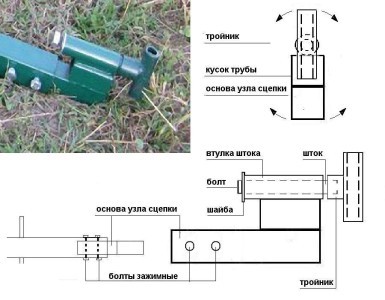

• Механизм сцепления. Представляет сварную конструкцию, вставленную в основную раму и закреплённую на болтах. Состоит из наваренных друг на друга двух отрезков квадратной трубы и отрезка обычной «водной» трубы калибром 1 дюйм.

В последнюю вставлен не до конца зажатый болтом шток с наваренным самодельным тройником. Шток смазан тавотом или солидолом и обеспечивает поворот тройника по оси для обеспечения эффекта качения при передвижении по ухабистой почве.

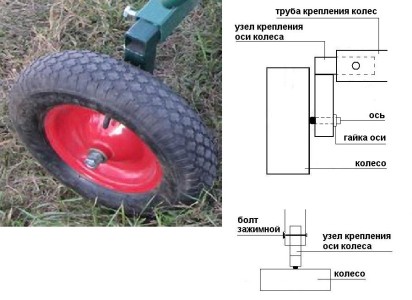

Конструкция из двух отрезков трубы, сваренных перпендикулярно. Горизонтальный отрезок вставляется в трубу крепления и фиксируется болтом. На вертикальном куске закрепляют (на подшипниках) ось с колесом.

Остальные узлы не столь существенны, и мы их рассматривать не будем.

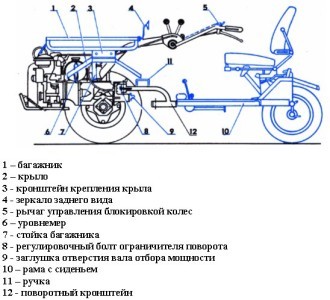

Сборка адаптера для мотоблока своими руками

• Рама с сиденьем

Благодаря адаптеру с сиденьем и происходит превращение моторизированного блока в мини-трактор. Сиденье можно подобрать по своему вкусу (например, от старого мотороллера, автобуса или автомобиля). Лучше всего прикрепить то, в которое встроен амортизатор. Это позволит обойтись без рессор.

1. Рама выполнена из трубы калибра 57 мм с вваренным (для поворотного кронштейна) хвостовиком. Кронштейн укрепляется штифтом.
2. К раме приваривается перпендикулярно поперечина-уголок 50X50 мм.
3. Накладывается настил из 3 мм железного листа, который приваривается к раме и к уголку.
4. Боковые края настила (5-10 мм) отгибаются вниз, для безопасности (чтобы элементарно не порезаться).
5. Выгибаются и свариваются крылья, на которые крепятся специальные надкрылки, снабжённые отражателями. При некоторых работах надкрылки убирается.

В основную раму вставлена труба калибра 51 мм дополнительной рамы (выдвижной), которая фиксируется болтом.

Совет: Колёса подходящего диаметра с осью возьмите от любой мото, автотехники или даже от простой тележки для огорода. Если ось тачки длинная, то её укорачивают.

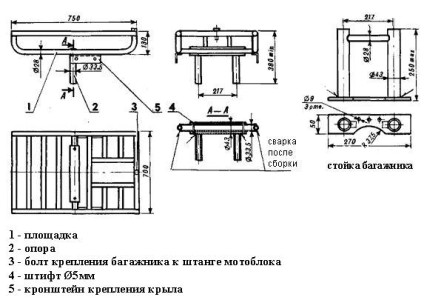

• Багажник

Укрепляется на блоках, не имеющих сверху приспособлений, перекрытие которых затруднит доступ к ним (крышка бака, приборы). Багажник незаменим при грузовых работах и работах на неровной почве (переносится центр тяжести блока). При необходимости (например, при пахоте) его можно снять.

• Каркас багажника собирается из водопроводных труб (½ или ¾ дюйма), причём центральная имеет диаметр 1 дюйм.
• После насадки на неё труб опор центральная труба заваривается в багажник.
• Опоры укрепляют на коробке передач и штанге блока.

Высота опор подбирается с учётом того, чтобы багажник висел над блоком, а не лежал на нём.

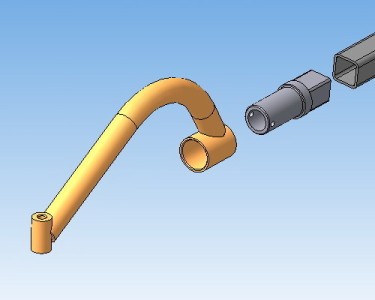

• Кронштейн поворотный

Выгибается или сваривается из трубы калибра 50-60 мм. На него навариваются две втулки (отрезки труб), которые обеспечивают эффект качения рамы по продольной и поперечной оси.

Кронштейн надевается и фиксируется одной стороной на хвостовике, вставленном в раму, а другой – на мотоблоке.

Совет: Для удобства быстрого отсоединения от блока рекомендуется наварить на кронштейн ручку.

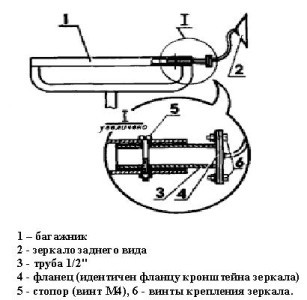

• Зеркало заднего вида

Необходимо при грузовых работах с тележкой. Устанавливается на задней части багажника или рукоятке блока. Можно применить автомобильное.

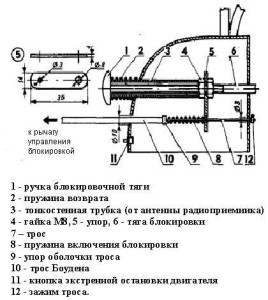

• Блокировка колёс

На некоторых марках мотоблоков этот узел укреплен довольно неудобно, и управлять рычагом блокировки очень сложно. Некоторые умельцы выносят его на свободную рукоять блока. Для переустановки рычага понадобится:

1. Снять тягу блокировочного устройства и продлить на ней резьбу соответствующей плашкой.
2. Изготовить стальной упор.
3. Просверлить в необходимых местах штанги (для каждого блока различны) отверстия в 10 мм и 3 мм.
4. Установить мощную пружину возврата.

Добавочные устройства к адаптеру

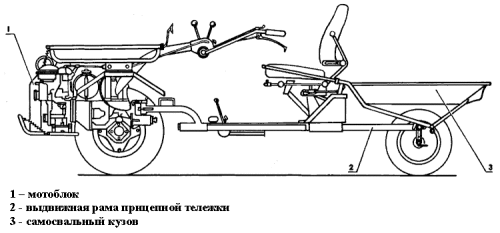

• Кузов самосвальный

Для кузова можно применить любую коробку, но лучше воспользоваться тележкой (тачкой), которая есть у многих огородников. Кстати (об этом писалось выше), её колеса идеально подходят для адаптера. Порядок установки кузова такой:

1. Выдвигаем раму с задним мостом.
2. Совмещаем проушины садовой тачки и выдвижной рамы.
3. Вставляем штифты.
4. Рукоять тележки устанавливается на соответствующие опоры и фиксируется специальным запором.

Опрокидыватель работает следующим образом:

1. Запор открывается.
2. Срабатывает пружина.
3. Тачка опрокидывается.

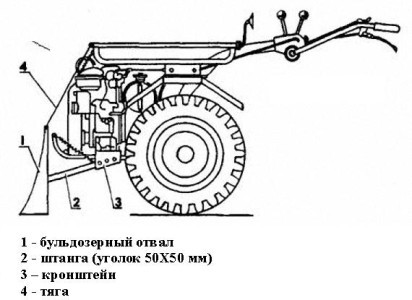

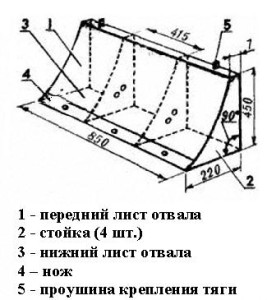

• Отвал бульдозерный

Агрегаты большой и средней мощности могут быть использованы для бульдозерных работ (очищать дорожки и тротуары от навалившего снега или от грязи, выравнивать грунт).

• Кронштейн для закрепления бульдозерного отвала устанавливают непосредственно на лапах двигателя агрегата (возле опоры блока) и фиксируют соответствующими болтами.
• На кронштейны привинчивают (болт + контршайба + барашковая гайка) штанги 40 – 55 см (зависит от расположения лап двигателя конкретного блока), выполненные из 5 см. уголков.

Отвал сваривается или склёпывается из 1-2 мм жести. Основная часть (тело отвала) изогнута под углом 90 градусов. На неё изнутри приваривают или наклёпывают четыре треугольных стойки, выполняющие две функции:

1. Дополнительные режущие поверхности.
2. Рёбра жёсткости.

В стойках просверлены отверстия для присоединения к штангам. При этом надо учитывать, что бульдозерный отвал должен быть установлен вертикально по отношению к земле и параллельно «передку» агрегата.

Нижняя часть отвала обшивается тонкой жестью, чтобы он не уходил в землю. На неё крепится стальной нож шириной 10 см. Для разгрузки кронштейнов на блок установлены две тяги (на пружинах), автоматически приподнимающие отвал по окончании работ.

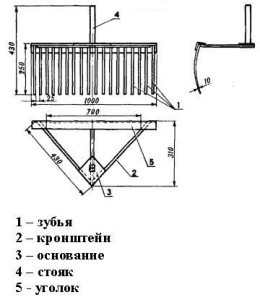

• Навесные грабли

Самодельные грабли выполняются из уголка шириной 60 мм, к которому привариваются стальные зубья граблей. Зубья выполнены из 10 мм прута, загнуты для жёсткости и заточены.

• К уголку (по бокам) приваривается треугольный кронштейн из стальных 40 мм полос толщиной 4 мм.
• На этот кронштейн сверху наваривают пластину для закрепления стояка (квадрат из 3 мм стали 10Х10 см).
• Стояк выполняют из простой или профильной трубы длиной 180 мм. Остальные габариты стояка должны соответствовать размеру отверстия для закрепления инструмента.

Использовать такие грабли необходимо без применения адаптера. Если хотите работать ими на адаптере, вам придётся разработать и установить устройство поднятия граблей.

Как сделать адаптер на мотоблок своими руками

Сегодня трудно найти человека, который бы не использовал мотоблок при обработке своего участка. Дальнейшее усовершенствование техники привело к изобретению специального устройства, с помощью которого мотоблок легко превращается в комфортный минитрактор. При этом появилась возможность выполнять полевые работы сидя, что значительно облегчило труд сельчанина. Такой механизм называется адаптер для мотоблока.

Назначение и виды адаптеров

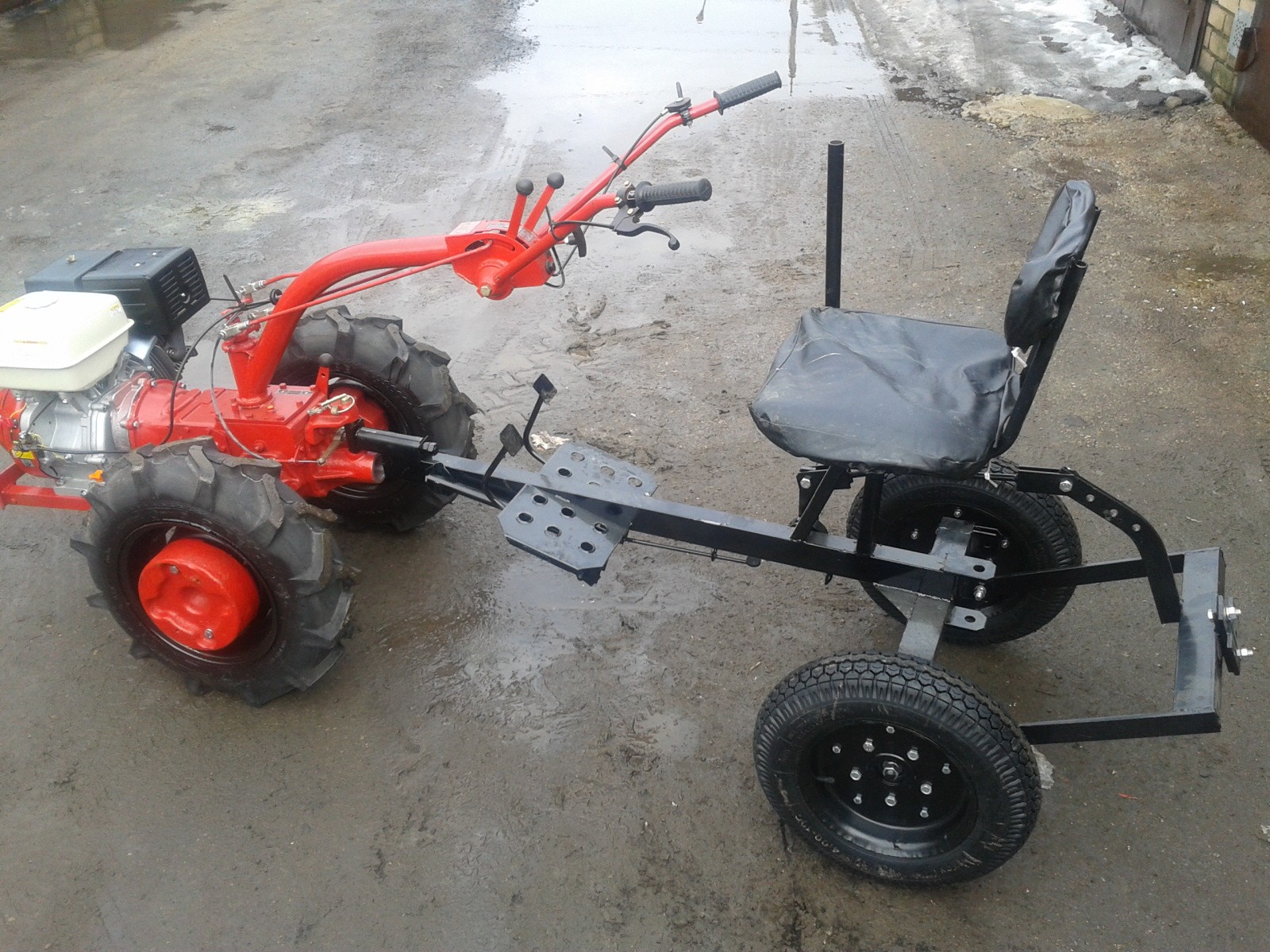

Адаптер — это прицеп, с помощью которого увеличивается функциональность средств малой механизации. Он имеет раму и колёсную ось. С его помощью мотоблок переделывают в полноценный минитрактор, который способен пахать и сажать. В этом случае повышается скорость обработки почвы с 5 до 8−10 км/час. Кроме того, адаптер придаёт мотоблоку устойчивость и способность полноценно использовать сельхозорудия.

Почти все адаптеры располагают сиденьем для водителя и рычагами, которыми поднимают сельскохозяйственные средства обработки. Этот механизм имеет упоры для ног и тормозную педаль, фиксирующую колёса при остановке. Все детали установлены на прочной раме.

Спереди или сзади адаптера размещена сцепка, позволяющая соединять всю конструкцию с мотоблоком. Кроме этого, многие устройства снабжены дополнительным сцепным механизмом. На него удобно навешивать приспособления для обработки земли.

Существует два основных вида конструкции:

1. С подвижным сочленением. Его ещё называют адаптер-переломка. Это наиболее простое устройство, и сделать его легче всего. В нём сцепка расположена в передней части. Но в этом случае управление мотоблоком будет тяжелее, так как придётся поворачивать весь силовой агрегат полностью.
2. С рулевым механизмом. Здесь сочленение адаптера и мотоблока жёсткое, а управление совершается засчёт встроенного рулевого узла. Это конструкция самая удобная в использовании, но сложная в изготовлении.

Кроме того, адаптеры бывают кузовные и бескузовные. В конструкцию кузовных входит металлический короб размером 130 x 110 x 80 см, предназначенный для перевозки орудий труда и урожая. Бескузовные — это самые простые, они нужны только для навешивания землеобрабатывающих приспособлений.

Поэтому при изготовлении самодельного адаптера для мотоблока нужно хорошо представлять цели и задачи этого устройства, а также знать, какие материалы и запчасти есть в наличии. При необходимости нужно собрать все недостающие детали.

Подготовка к работе и обзор элементов

Адаптер, без сомнения, очень важная составляющая мотоблока, поэтому он должен быть надёжным и удобным. Есть несколько моментов, на которые следует обратить внимание:

1. Сцепной механизм. Он должен быть прочным и обладать необходимой жёсткостью. Поэтому его всегда делают из чугуна или стали. Зазоры в узлах соединения должны быть минимальными, поскольку это влияет на прочность фиксации связующего элемента.
2. Материал для изготовления. По опыту эксплуатации видно, что наибольшей надёжностью обладают адаптеры, сделанные из листовой стали. Их сборка производится при помощи сварочного аппарата. При этом качество сварных швов должно быть идеальным. В противном случае в процессе эксплуатации именно из-за них произойдёт поломка.
3. Кресло водителя. Сиденье мастерят удобным и регулируемым по высоте, потому что в нём придётся проводить несколько часов подряд во время работы.

При соблюдении этих условий приступают к изготовлению. Сначала делают своими руками чертежи сцепки для мотоблока или выбирают подходящие в интернете. Ведь чем больше схем и рисунков будет изучено, тем качественнее результат.

Изготовление устройства с подвижным сочленением

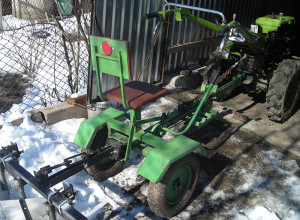

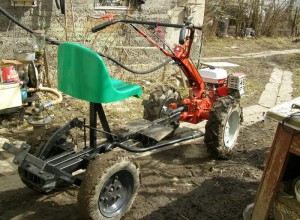

Это наиболее простое устройство. Сам адаптер будет располагаться позади мотоблока. Изготовить его несложно, но процесс требует внимания и сосредоточенности. От качества работы зависит срок эксплуатации механизма. Такой адаптер подойдёт для тяжёлых мотоблоков, например, «Нева». Он имеет мощность двигателя свыше 7 л. с. и вес от 105 кг. Это позволяет, не буксуя, тянуть не только адаптер, но и сельхозорудия.

Для изготовления потребуются следующие материалы и инструменты:

• электродрель с необходимым набором свёрл;
• сварочный аппарат постоянного тока и электроды;
• болгарка с набором отрезных и шлифовальных дисков;
• молоток, напильник, угольник, различные метизы;
• листовой металл толщиной не менее 5 мм;
• несколько профильных труб размером 40 x 50 и 50 x 50 мм;
• круглая водопроводная труба с толстыми стенками диаметром 30−45 мм;
• стержни стальные диаметром под круглую трубу;
• швеллер 40 x 50 мм;
• два колеса от «Жигулей» или «Оки» с подшипниками и ступицами;
• кресло водителя.

Размеры адаптера выбирают любые, но исходят из потребностей минитехники. Саму раму можно делать немного выше или ниже оси мотоблока. Для колёс оптимальная подвеска — это портальная, обеспечивающая приличный клиренс. На адаптер необязательно устанавливать амортизаторы — это усложняет конструкцию. Проще всего взять сиденье со встроенными упругими элементами.

Далее, переходят непосредственно к изготовлению отдельных узлов.

1. Сцепка. Это сварной механизм, представляющий собой шарнир, который работает в двух плоскостях. Его потом устанавливают в основание рамы адаптера и крепят к ней болтами. Он состоит из двух частей труб, размером 40 x 50, приваренных друг к другу, и куска круглой водопроводной трубы. В неё вставляют сваренный тройник. Сам тройник состоит из стержня и части такой же трубы. Это самый ответственный узел, поэтому сварные швы должны быть идеальными.
2. Рама адаптера. Здесь понадобится профильная труба и швеллер. Их сваривают между собой, укрепляют, а затем делают стойки для колёс. Далее, стойки фиксируют раскосами, приваренными к раме и колёсным втулкам. Устанавливают и крепят колёса.
3. К основной раме приваривают несколько кусков трубы для установки сиденья.
4. Фиксируют и регулируют сиденье. Его размещают так, чтобы при поворотах руля спина оператора не отрывалась от спинки. Органы управления мотоблоком выносить не нужно — это делается, когда силовая установка расположена позади водителя.
5. Устанавливают готовое сцепное устройство.
6. Прицепляют к мотоблоку.

Изготавливают кронштейн для навесного оборудования. Его располагают на задней поперечине рамы. Для этого добавляют несколько рычагов и тяг, которые будут изменять высоту подъёма сельхозорудий.

Далее, изготавливают механизм блокировки колёс. Для этого используют готовую тормозную систему от любого легкового автомобиля и подгоняют её под установленные ступицы колёс.

Мотоблок с рулевым управлением

При таком способе силовой агрегат будет располагаться за спиной водителя и жёстко крепиться к переднему адаптеру. Следовательно, увеличится коэффициент сцепления ведущих колёс с почвой. Это, в свою очередь, повысит тяговое усилие, что даст возможность работать с любым навесным оборудованием. Для таких экспериментов лучше всего подойдёт лёгкий мотоблок «Салют», имеющий массу около 75 кг и мощность 6,5 л. с.

В этом случае понадобится рулевая колонка с редуктором. Но это для этого случая, если рискнёте смастерить мотоблок с передним рулевым управлением. Эта процедура намного сложнее и кропотливее, чем простое сочленение, но зато результат порадует — получится мотоблок с рулём и сиденьем, а под руками окажутся все нужные рычаги.

При изготовлении понадобятся не только руль и редуктор, но и рулевые тяги с сошниками. Обязательно нужны будут педали газа, сцепления и тормоза, расположенные под ногами. Их соединяют со штатными органами управления самодельными тягами или стальными тросиками.

С правой стороны сиденья устанавливают рычаг для поднятия или опускания навесного оборудования, а также рукоятку стояночного тормоза. На передние колёса ставят крылья с фарами. И минитехника, наконец-то, приобретает законченный вид мотоблока с передним адаптером.

Следует отметить, что цена такого изделия с рулём начинается от 24 тыс. рублей. При этом адаптер имеет неплохие технические характеристики, позволяющие в полной мере оценить достоинства работы на своей минитехнике.

Передний адаптер для мотоблока с рулевым управлением

Автомеханик, специализируется на С/Х технике

Представить современное сельское, домашнее, садовое хозяйства без таких агрегатов, как мотоблок и культиватор, невозможно. Благодаря своей механической силе, они упрощают жизнь человека, выполняя часть его физических функций.

Использование навесного оборудования и дополнительных инструментов увеличивает количество возможных выполняемых мотоблоком работ. Одним из таких приспособлений является адаптер.

Особенности адаптера для мотоблока

Адаптер – специальное приспособление для езды на мотоблоке. Используя его, вы сможете одновременно вести мотоблок и обрабатывать почву.

Работа с мотоблоком значительно упростится, если вы будете использовать адаптер. Вы сможете менять насадки, в зависимости от того, какую работу вам необходимо выполнить – окучивание, посадка, прополка, транспортировка. При помощи этого устройства все процессы ускорятся вдвойне.

Этот агрегат позволяет комфортно расположиться на сиденье, которым оно оборудовано. Теперь вы можете заниматься хозяйственными делами, но с большей долей комфорта. На рынке представлены рулевые адаптеры. Однако их можно изготовить самостоятельно.

Устройство и принцип работы

По сути, адаптер представлен в виде тележки, которая присоединяется к мотоблоку. После чего конструкция превращается в мини-трактор. Основные детали такого агрегата:

• рама, к которой крепятся другие составляющие элементы;
• сиденья водителя с рычагом подъема;
• 2 колеса;
• устройство сцепления;
• колесной оси.

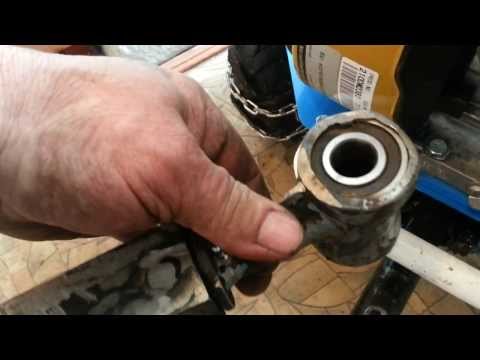

В данном видео проведем разбор переднего адаптера:

Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.

Водительское сиденье

Одним из главных преимуществ адаптера является комфортное кресло для оператора.

Колеса

Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.

Устройство сцепления

Сцепка отвечает за соединение навесного оборудования и самого механического агрегата. Это крепление определяется как одно из самых важных, поэтому изготовляется из высокопрочных металлов – стали или чугуна.

Длина такого устройства составляет около 2 метров, ширина – 80 сантиметров.

В зависимости от сцепления, можно рассматривать такие варианты конструкции:

• с подвижным сцеплением. Такое устройство наиболее легкое. Сцепление здесь расположено в передней части, однако управление в таком случае сложнее, поскольку необходимо разворачивать весь силовой агрегат;
• с рулевым управлением. Сцепление здесь жесткое, а управление происходит за счет механического рулевого узла. Такое управление легче в использовании, однако труднее в производстве.

Для мотоблоков разной производительности предназначены разные адаптеры. На механизмы с небольшой мощностью – с коротким креплением, на мощные – с длинным.

Область применения

Адаптер превращает мотоблок в универсальный, многофункциональный механизм. Используя это оборудование, оператор может находиться в сидячем положении. Важно заметить, что он придает мотоблоку устойчивость и в целом упрощает процесс выполнения работы.

Изначально зафиксированное навесное оборудование, не будет перемещаться вверх или вниз при движении.

Большими преимуществами обладает механизм с рулевым управлением. Больше не нужно использовать ручки мотоблока. Теперь есть специальный рулевой узел, который позволяет развивать скорость до 5 км/час.

При использовании вместе с навесным оборудованием можно расширить спектр выполняемых работ:

• уборка листьев, снега, территории;
• окучивание грунта;
• выравнивание земли;
• перевозка грузов разных габаритов.

Виды адаптеров

В зависимости от крепления к устройству, мотоблоки могут быть:

• задними – сцепка размещается в передней части, а поэтому сам адаптер – в задней части;
• передними – сцепка – в задней части, соответственно, он располагается перед агрегатом, однако с рулем управления.

За областью использования:

• укороченные – небольшие за габаритами. Используются с агрегатами, предназначенными для выполнения легких работ;
• удлиненные – габаритные и тяжелые, используются с мотоблоками тяжелого типа.

В зависимости от выбранного мотоблока вы можете подобрать адаптер подходящий ему

В зависимости от кузова:

• кузовные – в наличии присутствует кузов для транспортировки грузов разных габаритов;
• бескузовные – используются исключительно для сцепления с мотоблоком.

Помимо вышеперечисленной классификации, их можно также условно разделить на простые и универсальные. Последние используются, кроме своего прямого назначения, еще для перевозки грузов.

С рулевым управлением

Рулевой адаптер предоставляет возможность превратить обыкновенный мотоблок в настоящий мини-трактор. Мощность двигателя останется неизменной, однако значительно увеличится количество выполняемых функций.

Крепление происходит благодаря сцепке, которая размещается перед адаптером.

В конструкцию входят следующие элементы:

• пара колес;
• механизм сцепления;
• тормоз и газ;
• сиденье оператора;
• рама.

Сзади присутствует механизм, к которому при необходимости может крепиться навесное дополнительное оборудование.

С подвижным сочленением

Такие агрегаты называют еще адаптер-переломка. Это самое легкое и экономично в изготовление устройство. Подвижное сцепление размещается в передней части. Недостатком считается то, что приходится поворачивать весь механизм, без использования дополнительного управления. Из-за этого радиус и угол поворота будут больше.

Передние и задние адаптеры

Передний адаптер по своей конструкции похож на рулевой. Однако механизм сцепления расположен сзади. Такой вид конструкции очень удобен, так как она может разбираться и легко транспортироваться.

В заднем схема расположения обратная переднему – сцепка впереди агрегата, соответственно, сам адаптер оказывается сзади.

Передний чаще всего используют на тех работах, где сила агрегата играет ключевую роль, а именно – вскапывания, рыхления.

Внимание! Задний прекрасно подойдет для окучивания, так как оператор должен внимательно следить за процессом.

Изготовление адаптера к мотоблоку своими руками

Если конструкцию мотоблока можно назвать простой, то этого не скажешь про процесс его изготовления. При разработке самодельного адаптера к мотоблоку нужно обратить внимание на схему чертежей и размеры адаптера, которые играют ключевую роль в дальнейшей разработке.

Прежде всего, нужно иметь при себе следующие инструменты и деталями:

• сварка;
• дрель;
• напильник;
• пила;
• шуруповерт;
• металлические пластины;
• 2 колеса;
• уголки из металла
• крепления.

При разработке чертежа будущего адаптера для мотоблока своими руками, необходимо учесть, какие составляющие элементы входят в конструкцию:

• рама;
• подвеска;
• портал;
• сцепное устройство;
• сиденье;
• рулевое управление.

• проектирование схемы – в самом начале необходимо все рассчитать так, чтобы все системы и механизмы находились в равновесии, и предотвратить случаи перегрузки системы. Можно пользоваться уже начерченными схемами, однако можно сделать ее самостоятельно;
• создание основных деталей – во время практической реализации чертежа необходимо обратить особое внимание на поворот кузова. Он должен происходить легко, без помех. В основе рамы – металлические трубы и уголки. Кузов адаптера изготовляют из металлической пластины;
• установка водительского кресла. Оно размещается на балке на расстоянии 80 сантиметров от передней ее части. Конструкция может дополняться регулировкой сиденья, дополнительными рычагами.

Конструкцию также можно дополнить дополнительными сельскохозяйственными инструментами:

Вспашка мотоблоком с адаптером: инструкция

Качество вспахивания значительно улучшается, если делать это вместе с адаптером. Функциональные возможности агрегата возрастают до уровня трактора. Процесс вспахивания проходит легко, но размеренно. Для обработки целины лучше подойдут устройства с весом свыше 100 килограмм.

Обработка грунта происходит в несколько этапов. Лучше всего обрабатывать сырой грунт. Важно, каждый год менять направление, в котором происходит вспахивание.
