Пошаговая кладка печи своими руками

Кладка печи своими руками: подробное руководство + порядовки со схемами и чертежами

Печка – многофункциональное, сложное в техническом смысле сооружение. В его пределах происходит переработка топлива, получение тепла и отвод продуктов горения наружу. Если планируется кладка печи своими руками, требуется неукоснительно соблюдать веками выверенные на практике правила, гарантирующие нормальную работу агрегата.

Желающие узнать, как идеально построить кирпичную печку, у нас найдут подробную информацию по всем важным вопросам, интересующим самостоятельного мастера. В представленной статье в тончайших подробностях приведена технологическая специфика сооружения, скрупулезно перечислены основные постулаты печников и значимые нюансы.

Предоставленные нами сведения окажут действенную помощь в возведении кирпичной печи. Все ее составляющие станут безупречно справляться с обязанностями, и само сооружение прослужит долгие годы без нареканий. В помощь домашним умельцам нами подобраны порядковые схемы, фотоизображения, видео-рекомендации.

Конструктивные компоненты печей из кирпича

Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.

Существует множество печных конструкций, которые можно условно разделить на группы по назначению:

Дачные домики, как правило, не имеющие подключения к централизованным теплосетям, преимущественно обустраивают универсальными варочно-отопительными агрегатами. Тыльной стороной их разворачивают в жилые помещения, лицевой – в кухню. С лицевой стороны обычно располагают варочную панель и основные печные приборы.

Предположим, что нас интересует именно универсальный вариант, со строительством которого и будем тщательно разбираться. Как и все виды печей, она состоит из фундамента, массива, включающего топку с принадлежащими ей приборами и воздуховоды, и дымохода.

Фундамент: особенности устройства

Основание, на которое предстоит устанавливать печку, всегда сооружают отдельно от фундамента дома.

Этот факт обоснован рядом веских причин:

  • Сооружение из кирпича обладает внушительным весом, просадка грунтов под ним будет гораздо больше, чем под стенами дома.
  • Линейные размеры агрегата, работающего в высокотемпературном режиме, нестабильны. Печкам свойственны некоторые подвижки, что в принципе противопоказано стенам постройки.
  • Отдельное расположение фундамента обеспечивает достаточный технологический отступ между печью и строительными конструкциями, что в итоге предотвращает и сокращает вероятность возгорания.

К тому же сооруженную на отдельном фундаменте печь легче ремонтировать, проще модернизировать и перестраивать при необходимости.

Фундамент печки делают из бута или кирпича, используя в качестве соединяющего состава известковый или цементный раствор. В строительстве основания запрещено использование глиняной смеси, т.к. она быстро разрушается в постоянно обладающих некоторой влажностью грунтах.

Причем состав связующего раствора подбирают в зависимости от степени влажности подстилающих пород. Для устройства фундамента в маловлажных грунтах используют известковый или известково-цементный раствор, во влажных грунтах применяют только цементные составы.

В плане фундамент должен быть по минимуму на 5 – 7 см больше печи с каждой ее стороны. Глубина его заложения зависит от габаритов агрегата, в среднем это 0,75 м. Для одноэтажных дачек допустимо заглубиться всего на 0,5 м. Печь для двухэтажного дома должна стоять на фундаменте мощностью в 1,0 м.

На нашем сайте есть статья, где мы подробно рассмотрели процесс обустройства кирпичной печки для дачи. Подробнее – переходите по ссылке.

При строительстве фундамента из бута его не доводят до уровня пола, оставляя свободными 14 см. Это свободное пространство заполняется двумя рядами кирпича. Доложенный до уровня пола фундамент закрывают двумя слоями рубероида или толя для гидроизоляции. Вместо этих изоляционных материалов нередко используют слой в 2 см из глины или такую же по мощности цементную стяжку.

Массив печи: специфика сооружения

Основные компоненты печного массива – это корпус, топливник и дымообороты. В кладке корпуса и каналов, удерживающих дым внутри печи для увеличения теплоотдачи, используется полнотелый красный кирпич. Футеровку, т.е. внутреннюю облицовку топки, производят огнеупорным тугоплавким кирпичом.

Корпус с дымооборотами кладут на глинопесчаный раствор. В футеровке используют смесь шамотного порошка с огнеупорной глиной. Толщину швов во время кладки стремятся свести в минимуму. Максимальной толщиной в кладке корпуса и каналов считается 5 мм, в облицовке топки швы не должны превышать 2-3 см.

Отметим сразу, что корпус печи и футеровку нельзя перевязывать. Это должны быть две раздельные конструкции, т.к. они нагреваются до разных температурных уровней и расширяются, соответственно, по-разному.

Для кладки печи можно приобрести готовые шамотные и глинопесчаные смеси. Правда раствор из глины с песком без особых проблем можно приготовить самим. Пропорции глины и песка в таком самодельном составе подбирают в зависимости от жирности глины, доли варьируют в интервале от 1:0 до 1:3.

Важное условие, обеспечивающее прочность сооружения, – это соблюдение перевязки швов. Это правило предотвратит разрушение стенок. Перед выполнением кладочных работ красные кирпичи замачивают минут на 10 – 15 в емкости с водой, чтобы они не «тянули» воду из «связующего» раствора, огнеупорные просто протирают.

Во время кладки самостоятельному печнику следует:

  • Постоянно проверять горизонтальность ряда и сверять диагонали. Если по диагоналям будет даже незначительное отклонение, это уже сигнал для разборки верхних рядов и исправления ошибки.
  • Полностью заполнять швы раствором. Регулярно протирать сооружение сбоку ветошью и удалять излишек связующего состава.
  • Протирать изнутри поверхность дымоотводов смоченной мочальной кистью. Это требуется, чтобы не допускать образование шероховатостей.

Для того чтобы идеально построить печку из кирпича, как это делают опытные печники, надо предварительно набирать каждый ряд насухо. Примерив положение кирпичей без раствора, можно сразу увидеть ошибки. К тому же так проще разметить и выполнить прирезку.

Без сухой раскладки допускается укладывать только прямые ряды, не затрагивающие конструктивных частей, приборов и дымооборотов.

Труба: варианты и правила строительства

Дымовые каналы выкладывают из полнотелого красного кирпича. Для связки элементов в пределах чердака используют известковый или цементно-известковый раствор. Наружную часть трубы строят исключительно на цементном растворе, т.к. глиняный легко и быстро вымывается дождевой водой и растворяется зимними осадками.

По типу расположения трубы кирпичных печек делятся на три типа, это:

  • Насадные. Дымовой канал является прямым продолжением агрегата, возвышается прямо над его корпусом с дымооборотами.
  • Коренные. Такую трубу ставят на отдельный фундамент, с печкой соединяют выложенным по уголкам рукавом.
  • Стеновые. Эти дымоотводные каналы устраивают прямо в капитальных стенах, расположенных посередине дома.

Небольшие печки для дачных домов строят преимущественно с насадными трубами, они меньше занимают полезного места. Дымовой канал должен быть точно вертикален и четко выдержан по размеру сечения и высоте.

На уровне пересечения трубой деревянного перекрытия устраивают разделку, уширение, закрывающее проем, но не прилегающее к возгораемым материалам. В зазор между трубой и перекрытием закладывает пропитанная глиняным раствором пакля или мягкий асбест.

Читать еще:  Почему не завязываются огурцы в теплице

При кладке трубы над кровлей из кирпича формируют выдру – уширение, защищающее от стекания конденсата в канал. В пределах чердака дымоход штукатурят и белят, чтобы можно было сразу определить места утечек по появившимся в побелке трещинам.

На построенную трубу надевают металлический дефлектор – металлический колпак на ножках, оберегающий от затекания в канал атмосферной воды. Заодно это приспособление гасит искры, что крайне необходимо, если кровля выполнена гибкой черепицей или ондулином.

Нюансы выполнения отделки печки

Стенки печки, сложенной из хорошего кирпича, да еще и декорированной внешней стороной, необязательно отделывать: белить и штукатурить. Если на элементах кладки нет сколов и трещинок, при строительстве соблюдались вертикали с горизонталями, отопительное сооружение и так будет замечательно смотреться.

По печной кладке из качественного кирпича достаточно выполнить затирку и аккуратно расшить швы. Без лишней отделки отопительно-варочное сооружение выглядит лучше.

Если к печным стенкам все же есть претензии, на них наблюдаются дефекты, да и кладка неидеальна, тогда отделка очень нужна. Перед производством отделочных работ внешнюю поверхность тщательно швабруют, затирают куском кирпича для улучшения адгезии, после чего ждут ее просыхания.

Просушенный агрегат можно штукатурить, используя применяемый в кладке глинопесчаный раствор. Для увеличения прочности в состав позволительно добавить 1% асбестовой крошки. Отопительные варианты печек облицовывают изразцами – это самый надежный и газонепроницаемый, но и наиболее трудоемкий тип отделки.

Кирпичная печь своими руками. Часть 3: пошаговая инструкция, кладка «всухую» и подготовка раствора

В первой части этой серии мы рассмотрели основные виды печей, их особенности, и структуру простейшей печи. Во второй части был приведён список необходимых инструментов, рекомендации по правильному выбору места в доме под кладку печи, и — самое важное — возведение фундамента под печь. Теперь перейдём к практике — расскажем о том, как сложить печь своими руками.

Однако этому процессу непосредственно предшествует кладка печи «всухую», а затем — подготовка раствора для кладки.

Кладка печи своими руками «всухую» — без раствора

Любой настоящий мастер, впервые столкнувшись с незнакомой конструкцией печи, сначала построит печь своими руками насухо, без использования раствора. Этот метод позволяет аккуратно и безопасно выложить печку, попутно разобравшись в расположении дымоходных каналов, и, следовательно, не допустить ошибок в процессе окончательной кладки на раствор.

Насухо строится вся печка, до самого потолка. Каждый ряд укладывается строго в соответствии с инструкцией-порядовкой. При этом необходимо соблюдать толщину швов между кирпичами, как при кладке на раствор. Для этого можно использовать деревянные рейки толщиной 0.5 см. С вертикальными швами будет сложнее, но в горизонтальные швы рейки подкладывать необходимо, так как это позволяет увидеть настоящую высоту конструкции.

В процессе сухой кладки печи из кирпича очень важно правильно разобраться в расположении дымоходного канала, через который дым будет поступать из топки в дымоход. Если проход построить неправильно, придется демонтировать и переделывать часть печи, а может и всю конструкцию целиком. Неправильно устроенный дымоходный канал может стать причиной обратной тяги, когда дым тянет не в дымоход, а в помещение.

После того как печь полностью построена всухую, до дымоотводной трубы, ее можно разбирать. Если для кладки использовался не только целый кирпич, но и кусочки, имеет смысл каждый ряд уложить отдельной стопкой, и пронумеровать их. Так можно сильно упростить и ускорить работу – весь материал уже подобран и разложен по порядку. Останется только поочередно замачивать и укладывать кирпичи.

Раствор для кладки печи своими руками

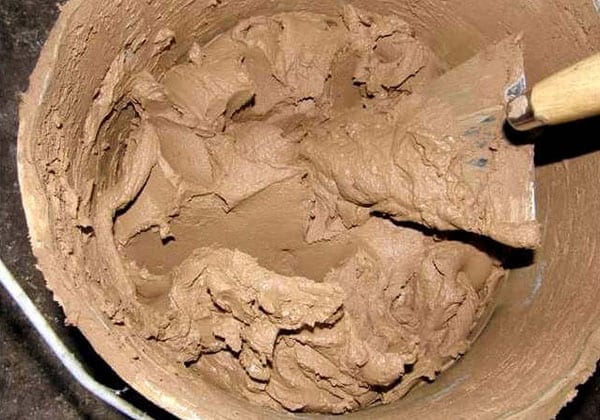

Песчано-глиняный раствор

Для кладки топки, а часто и для стен печи используется песчано-глиняный раствор. Это простейшая строительная смесь, для приготовления которой не понадобится много времени. Нужны только глина, песок и чистая вода. Песок перед приготовлением раствора нужно просеять. Глину для раствора замачивают за сутки до начала работ. Готовая глина по своей консистенции должна напоминать густую сметану. Песок добавляют, постоянно размешивая раствор, пока он не станет достаточно густым для кладки.

По правилам печного дела, глиняный раствор не используют для кладки первого ряда и для строительства дымохода, так как в этих местах накапливается влага. Глина очень неустойчива к воздействию влаги, раствор может набухать, трескаться и разрушаться. Поэтому для кладки печи в таких местах используют известковый раствор.

Известковый раствор

Готовят его следующим образом:

  • Необходимее материалы: негашеная известь, песок и вода. Известь разбавляют водой в соотношении 3:1. Воду в порошок добавляют постепенно, постоянно помешивая раствор. При этом нужно защитить дыхательные пути респиратором или маской, а руки перчатками.
  • Как только известь загустеет и станет напоминать по консистенции тесто, ее следует раскрошить и хорошенько просеять, чтобы удалить крупные фрагменты. В просеянный раствор добавляют песок в соотношении 1 часть извести 3 части песка, после чего раствор замешивают с водой. Иногда для крепости мастера добавляют немного цемента, на свое усмотрение.

Более качественная и дорогая альтернатива известковому и глиняному раствору – цементный раствор. Его желательно использовать для кладки стенок печи из кирпича отопительного типа, духовок и дымоходов.

Цементный раствор

Для приготовления цементного раствора нужен, собственно, цемент, песок и вода. Соотношение песка к цементу – 3:1. Сначала перемешивают цемент с песком насухо, воду добавляют до достижения нужной консистенции. После этого можно приступать к кладке печи своими руками. Единственный недостаток цементного раствора – он быстро схватывается, смесь нужно полностью использовать в течение часа. Такой раствор не подходит для новичков, так как работать нужно быстро.

Кирпичная печь своими руками — простейший вариант

У новичка строительство печи может занять несколько дней, опытный мастер вполне может управиться за один день.

Печь из кирпича своими руками: чертежи и фото, пошаговая инструкция!

В этой статье я покажу как сложить печь из кирпича своими руками: чертежи и фото, пошаговая инструкция. Так же Вы сможете скачать бесплатно проект кирпичной печи в программе 3D-skethup. Я покажу фото-порядовку отличной печки и расскажу как ее сложить собственными руками без проблем и «затычек». Ознакомившись со статьей и материалами которые я предлагаю, Вы гарантировано сможете сложить отличную печку себе в дом!

Как сэкономить время на кладке печи?

Что больше всего отнимает время при кладке печи? Скажете Вы — сам процесс кладки… Но нет, это было бы ошибкой… Больше всего времени съедает поиск подходящего инструмента/расходных материалов. Особенно, если процесс кладки уже начался, а чего-то «вдруг» не хватает.

Так же много времени отнимает незнание или неуверенность в том или ином: методе кладки, проекте, строительных материалах, расходниках. Все эти поиски и раздумия… А бывает еще при кладке не хватает какого-нибудь сверла по бетону на 4 мм и приходится тратить часы времени на поездки… за сверлом, которое стоит 50 рублей.

Читать еще:  Теплица подснежник своими руками

Не всегда получается в интернете найти в одном месте всю исчерпывающую информацию по кладке печи: где найдете проект печи, где-то порядовку, может хорошее видео по материалам, где-то по раствору… Но чтобы собрать это все вместе — руки опускаются. Ну а если и не опускаются — проходят недели, а то и месяцы и годы, прежде чем мы обретем уверенность в том что выложим отличную печку.

На самом деле экономит время, как всегда, четкий план и структура. Таковое имеется зачастую только у профессионалов, да и то не у всех. Предлагаю Вам скачать бесплатно интеллект-карту — из чего состоит процесс создание печи и как добиться искомого результата — ВВЕДЕННАЯ В ЭКСПЛУАТАЦИЮ ПЕЧЬ (ссылка на интеллект карту откроется в отдельной вкладке).

Возможно, большинство из этих этапов Вы уже продумали и имеете решение. Ну а если нет — то каждый этап разбивается еще на шаги — большие и маленькие, — которые необходимо пройти. Эти шаги Вы пройдете в любом случае, просто можете этого даже не заметить. Так часто бывает. Например Вы принимаете решение думая что у Вас нет выбора (за неимением информации). Поэтому может казаться что это и «не вопрос» вовсе, а просто данность. Но у профессионалов — любой нюанс превращается в «вопрос», который надо решать…

Поэтому — подготовка к самому процессу кладки — это немаловажный этап, который экономит время.

Кладка печи — просто о сложном…

Ну а самый интересный пункт интеллект карты — это конечно же сам процесс КЛАДКИ ПЕЧИ… Хотя процесс кладки печи это лишь часть из того, что мы называем кладкой печи. Ведь там тоже масса пунктов по подготовке…

Для удобства я разбиваю всю кладку печи на 8 этапов и вот они какие:

  • Подготовка к кладке печи;
  • Начало кладки печи;
  • Процесс кладки печи:
  • Кладка печи до 10-го ряда,
  • Кладка печи до 20-го ряда,
  • Перекрытие печи, кладка до 30-го ряда;
  • Кладка/установка трубы;
  • Расшивка, отделка и ввод в эксплуатацию.

Теперь я хочу Дать Вам порядовку двухколпаковой кирпичной печи. А точнее 3D покирпичный проект в программе skethup. Эта печь достаточно мощная и компактная. Расчетная мощность такой печи около 3,8 кВт. по кирпичам она имеет размеры 4*3,5 кирпича, это примерно 1000*880 мм. Такой печью можно отопить до 80 кв.м. при определенной планировке. Проект выполнен в программе google sketchup. Для просмотра проекта надо будет скачать саму программу, для этого проекта лучше взять установочник с версией 2016.

Вот ссылка на проект и программу, пройдите на страничку наших проектов и заполните форму для получения бесплатного проекта снизу или справа: СКАЧАТЬ ПРОЕКТ КИРПИЧНОЙ ПЕЧИ В 3D-SKETCHUP

Вернемся же к процессу кладки… Каждый из вышеприведенных пунктов состоит из подпунктов, которые тоже необходимо знать чтобы процесс не застопорился.

Печь из кирпича своими руками: чертежи и фото, пошаговая инструкция!

Прежде чем давать фото-порядовку печи, я обещал дать пошаговую инструкцию. Попробуем кратко обрисовать.

Что нам нужно подготовить для кладки печи? Вот из чего строится подготовка к кладке:

Речь идет не о том чтобы просто привезти на стройку. А именно подготовить кирпичи и другие материалы к работе. Об этом у нас посвящен целый раздел обучающих видео, которые доступны для Вас бесплатно на нашей страничке видеокурсов: ЗДЕСЬ (ссылка откроется в новой вкладке).

  • Приготовление раствора печи.

Об этом так же у нас посвящен урок на странице курсов по ссылке, которую давали выше. Вот как выглядят наши уроки:

  • Подготовка инструмента.
  • Подготовка расходных материалов.

И это только то, что касается самой печи. А ведь надо еще сделать фундамент и подготовить место для работы — для кладки печи.

Далее идет процесс начала кладки. Да, это тоже подготовка к кладке, но уже не совсем. Что входит в этот процесс?

  • Устройство гидроизоляции фундамента;
  • Устройство нулевого ряда, если он есть в печи;
  • Выстраивание горизонтальной геометрии печи — тоже делается до начала кладки, чтобы предусмотреть все размеры;
  • Выстраивание вертикальной геометрии печи — делается уже в процессе кладки на втором ряду, но все таки это отдельная «фишка», о которой мы говорим в видеоуроках — как практически не пользоваться уровнем (вертикаль) при кладке печи и сэкономить кучу времени.

Полную пошаговую инструкцию по кладке печи Вы можете получить у меня в блоге. Мы с моим коллегой записали исчерпывающий видеокурс по кладке именно той печи, проект которой я Вам выслал.

Вот вступительное видео об этом курсе, но заходите на страничку курса, чтобы узнать о нем больше: СТРАНИЧКА О КУРСЕ, а здесь СТРАНИЧКА КУРСА — где уже можно начать обучаться кладке бесплатно.

Что может быть лучше порядовки печи? Только ФОТО-ПОРЯДОВКА ПЕЧИ!

Главным преимуществом фото порядовки является максимальная наглядность. Фото-порядовка печи даст больше информации чем обычная порядовка. Прорисованная в программе порядовка не содержит того колоссального количества деталей, что может содержать фотография. К тому же порядовка может делаться достаточно обобщенно. Так же она может содержать кучу условностей и ошибок. Так же в ней может быть какая-то погрешность (ведь там не прорисованы швы).

А еще в порядовках достаточно понятны — слои кирпичной кладки контура печи. А вот внутреннее шамотное ядро, которое кладется «на ребро» там не всегда сразу понятно. Поэтому всем кто кладет по порядовке приходится достаточно подробно «вникать» в проект печи, прежде чем начать кладку. То есть это не так просто как кажется.

Итак, недостатки печных порядовок:

  • Мало деталей, относящихся к реальному процессу кладки;
  • Дает достаточно обобщенный план (за некоторым исключением);
  • Поэтому редко когда нет отклонений от исходной порядовки;
  • Порядовка, в силу своей «оцифрованности» может содержать условности и ошибки. И не факт, что Вы узнаете об этом вовремя.
  • Порядовка может содержать погрешности, принятые в сообществе печников, но Вы об этом так же не будете знать.
  • Сильно выбивает из колеи (по началу) рассинхронизация внешнего контура печи и внутреннего шамотного ядра.

В чем преимущество проекта печи перед порядовкой?

Если у Вас есть проект печи, то как минимум снимается вопрос с рассинхронизацией рядов внутренней и внешней кладки. Ведь в трехмерном проекте это не проблема.

Так же Вы можете посмотреть не просто ряд печи, но и каждый кирпич отдельно или несколько рядов в разрезе. Вы можете «отодвинуть» кирпичи с которыми все понятно, чтобы посмотреть то, что не совсем понятно. При этом задействовано будет не один ряд, а несколько, хоть десять…

Читать еще:  Рацион белки в естественной среде обитания

Но есть и минусы. Для работы в проекте нужно иметь ноутбук или другой компьютер прямо на стройке. Можно конечно сделать скриншоты и распечатать или залить в телефон… Но здесь мы сталкиваемся со всеми минусами обычных порядовок. Хотя после изучения проекта в 3D, понять и реализовать порядовку будет уже легче.

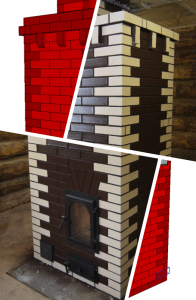

Фото-порядовка печи, проект которой я давал для скачивания в этой статье.

Фото-порядовка, это новый формат в жанре. Вам не надо крутить бегунок видео на youtub чтобы найти нужный момент процесса кладки Вашей печи. Но, в то же время, все максимально живо, реально, подробно. Глядя на фото-порядовку у Вас будет гораздо больше уверенности в своих силах. Ведь это фото реального процесса кладки, а не какой-то голый чертеж.

Вот как выглядит фото порядовка печи без пояснений (для примера):

Но я предлагаю не просто порядовку печи, а фото-порядовку с пояснениями каждого этапа, каждого ряда. Со ссылками на дополнительные материалы, полезной информацией и прочим. Это уже не просто фото-порядовка, а целая книга. Я бы мог назвать ее «Печь из кирпича своими руками, чертежи и фото, пошаговая инструкция», либо как-то еще.

Я уже начал делать такую подробную книгу с фото-порядовкой. Тем кому интересно, можно записаться для получения такой книги — фото-порядовки. Просто введите своей email здесь. Чтобы я смог Вам выслать книгу, нужно активировать подписку, ведь письмо может потом уйти в «спам». Для этого после того как нажмете «Подписаться на книгу» надо будет еще кликнуть по ссылке в том письме что к Вам придет на почту через максимум 2-3 минуты.

Печь из кирпича: правила проектирования, особенности кладки и чертежи

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

  • Определиться с местом расположения печи.
  • Подготовить правильный чертеж.
  • Купить качественные материалы для строительства.
  • Закупка инструментов.
  • Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

  • Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
  • Кельма.
  • Молоток-кирка.
  • Лопата для раствора.
  • Отвес.
  • Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

  • Просеянный песок.
  • Глина – нормальной жирности.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.
