Элементы электронных схем
Современные электронные схемы содержат в качестве нелинейных элементов большое количество функциональных компонентов, основанных на использовании свойств полупроводниковых материалов.
Полупроводниковые материалы (германий, кремний) по своему удельному электрическому сопротивлению ρ занимают место между проводниками и диэлектриками (ρ=10 -3 …10 8 Ом-см). Разная величина проводимости у металлов, полупроводников и диэлектриков обусловлена разной величиной энергии, которую надо затратить на то, чтобы освободить валентный электрон от связей с атомами, расположенными в узлах кристаллической решетки. Причем проводимость полупроводников в значительной степени зависит от наличия примесей и температуры.
В полупроводниках присутствуют подвижные носители зарядов двух типов: отрицательные электроны и положительные дырки.
Чистые (собственные) полупроводники в полупроводниковых приборах практически не применяются, так как обладают малой проводимостью и не обеспечивают односторонней проводимости. Подвижные носители заряда в собственных полупроводниках возникают обычно в результате термогенерации. Техническое применение получили так называемые примесные полупроводники, в которых в зависимости от рода введенной примеси преобладает либо электронная, либо дырочная проводимость. В зависимости от типа проводимости (основных носителей заряда) полупроводники подразделяются на полупроводники р-типа (дырочного типа) и n-типа (электронного типа). Концентрация основных носителей определяется концентрацией примеси и практически не зависит от температуры, так как уже при комнатной температуры все атомы примеси ионизированы, а число основных носителей, возникающих за счет генерации пар электрон-дырка, пренебрежительно мало по сравнению с общим числом основных носителей. В то же время концентрация неосновных носителей мала и сильно зависит от температуры, увеличиваясь в 2-3 раза при увеличении температуры на каждые 10°С.

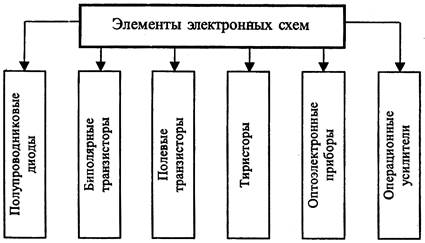

Рассматриваемые электронные приборы представлены на рис. 2.1.
Рис. 2.1. Классификация электронных полупроводниковых приборов
Электронные компоненты
При создании электронных схем используется широкое разнообразие компонентов. Следующим шагом изучения электроники для начинающих будет рассмотрение наиболее распростаненных электронных деталей.
| Условное обозначение | Название и назначение элемента | Вид |
| Резистор | ||
| Переменный резистор | ||
| Конденсатор | ||
| Электролитический конденсатор | ||
| Диод | ||
| Транзистор | ||
| Светодиод | ||
| Фотодиод | ||
| Фототранзистор |
Логические элементы
Для создания нейронных цепей и «мозга» BEAM-робота используются различные логические элементы. Их обозначение на схемах может осуществляться в рамках российского ГОСТ, который не сильно отличается от европейского стандарта DIN, или в рамках американской системы ANSI.
| Условное обозначение в системе ГОСТ / DIN | Условное обозначение в системе ANSI | Название и назначение элемента |
| Элемент НЕ | ||
| Элемент И | ||
| Элемент ИЛИ | ||
| Элемент И-НЕ | ||
| Элемент ИЛИ-НЕ |
Электронные микросхемы
При создани электронных схем роботов широко применяются различные виды микросхем. В первую очередь это логические микросхемы, состоящие из логических элементов, микроконтроллеры, программируемая логика, а также микросхемы с различными сборками электронных элементов. Кроме того, используются аналоговые микросхемы, например, с операционными усилителями и многие другие.
Микросхемы выпускаются в различных корпусах. Наиболее удобными для монтажа на макетных платах являются микросхемы в DIP-корпусах.
Типы корпусов микросхем
| DIP — типы корпусов микросхем, которые могут быть выполнены из пластика ( PDIP ) или керамики ( CDIP ). Предназначены для монтажа в отверстия печатной платы. Удобны при использовании с макетными платами, в том числе с контактными макетными платами. |
| SOIC, SO, SOP — корпуса микросхем предназначенные для поверхностного монтажа на печатные платы. Отличаются большей компактностью по сравнению с DIP. |
| SOT-23 — также как и SOIC предназначен для поверхностного монтажа на печатной плате. |
| QFP — корпус с четырьмя рядами контактов. Разновидностью является TQFP, имеющий малую высоту корпуса, и ряд других. Предназначен для поверхностного монтажа. При монтаже в любительских условиях требует развитых навыков пайки. В корпусах данного типа выпускаются мощные микроконтроллеры и программируемые логические интегральные схемы (ПЛИС). |
При выборе корпусов полупроводниковых приборов и полупроводниковых сборок следует обращать внимание на удобство их монтажа, особенно если при создании схем роботов используются макетные платы.
Корпуса полупроводниковых приборов
| TO-92 — малогабаритный корпус с гибкими выводами, удобен для монтажа на контактных макетных платах. В корпусах TO-92 выпускаются транзисторы малой и средней мощности, а также целый ряд других полупроводниковых приборов. |
| TO-220 — корпус, в котором выпускаются мощные транзисторы и другие полупроводниковые приборы большой мощности. На мощных транзисторах в корпусах TO-220 строят, например, схемы управления электродвигателями (драйверы моторов). |
Сайт находится в разработке, поэтому, пожалуйста, проявите снисходительность к тому, что материалов, пока мало.
Условные графические и буквенные обозначения электрорадиоэлементов
Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ.
Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД.
Особое внимание уделяется принципиальным электрическим схемам, которые определяют не только основные электрические параметры, но и все входящие в устройства элементы и электрические связи между ними. Для понимания и чтения принципиальных электрических схем необходимо тщательно ознакомиться с входящими в них элементами и комплектующими изделиями, точно знать область применения и принцип действия рассматриваемого устройства. Как правило, сведения о применяемых ЭРЭ указываются в справочниках и спецификации — перечне этих элементов.
Связь перечня комплектующих ЭРЭ с их условными графическими обозначениями осуществляется через позиционные обозначения.
Для построения условных графических обозначений ЭРЭ используются стандартизованные геометрические символы, каждый из которых применяют отдельно или в сочетании с другими. При этом смысл каждого геометрического образа в условном обозначении во многих случаях зависит от того, в сочетании с каким другим геометрическим символом он применяется.
Стандартизованные и наиболее часто применяемые условные графические обозначения ЭРЭ в принципиальных электрических схемах приведены на рис. 1. 1. Эти обозначения касаются всех комплектующих элементов схем, включая ЭРЭ, проводники и соединения между ними. И здесь важнейшее значение приобретает условие правильного обозначения однотипных комплектующих ЭРЭ и изделий. Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ. На схемах используется также дополнительная часть обозначения позиции ЭРЭ, указывающая функцию элемента, в виде буквы. Основные виды буквенных обозначений элементов схем приведены в табл. 1.1.
Обозначения на чертежах и схемах элементов общего применения относятся к квалификационным, устанавливающим род тока и напряжения,. вид соединения, способы регулирования, форму импульса, вид модуляции, электрические связи, направление передачи тока, сигнала, потока энергии и др.
В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. В магазинах можно приобрести различные типы ЭРИ и ЭРЭ с иностранными обозначениями. В табл. 1. 2 приведены сведения о наиболее часто встречающихся ЭРЭ зарубежных стран с соответствующими обозначениями и их аналоги отечественного производства.
Эти сведения впервые публикуются в таком объеме.
Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации
1— транзистор структуры р-n-р в корпусе, общее обозначение;
2— транзистор структуры n-р-n в корпусе, общее обозначение,
3 — транзистор полевой с p-n переходом и п каналом,
4 — транзистор полевой с p-n переходом и р каналом,
5 — транзистор однопереходный с базой п типа, б1, б2 — выводы базы, э — вывод эмиттера,
7 — диод выпрямительный,
8 — стабилитрон (диод лавинный выпрямительный) односторонний,
9 — диод тепло-электрический,
10 — динистор диодный, запираемый в обратном направлении;
11 — стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью,
12 — тиристор триодный;
14 — переменный резистор, реостат, общее обозначение,
15 — переменный резистор,
16 — переменный резистор с отводами,
17 — подстроечный резистор-потенциометр;
18 — терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева),
20 — конденсатор постоянной емкости, общее обозначение;
21 — конденсатор постоянной емкости поляризованный;
22 — конденсатор оксидный поляризованный электролитический, общее обозначение;
23 — резистор постоянный, общее обозначение;
24 — резистор постоянный с номинальной мощностью 0, 05 Вт;
25 — резистор постоянный с номинальной мощностью 0, 125 Вт,
26 — резистор постоянный с номинальной мощностью 0, 25 Вт,
27 — резистор постоянный с номинальной мощностью 0, 5 Вт,
28 — резистор постоянный с номинальной мощностью 1 Вт,
29 — резистор постоянный с номинальной мощностью рассеяния 2 Вт,
30 — резистор постоянный с номинальной мощностью рассеяния 5 Вт;
31 — резистор постоянный с одним симметричным дополнительным отводом;
32 — резистор постоянный с одним несимметричным дополнительным отводом;
Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации
33 — конденсатор оксидный неполяризованный;
34 — конденсатор проходной (дуга обозначает корпус, внешний электрод);
35 — конденсатор переменной емкости (стрелка обозначает ротор);
36 — конденсатор подстроечный, общее обозначение;
38 — конденсатор помехоподавляющий;
40 — туннельный диод;
41 — лампа накаливания осветительная и сигнальная;
42 — звонок электрический;
43 — элемент гальванический или аккумуляторный;
44 — линия электрической связи с одним ответвлением;
45 — линия электрической связи с двумя ответвлениями;
46 — группа проводов, подключенных к одной точке электрическою соединения. Два провода;
47 — четыре провода, подключенных к одной точке электрическою соединения;
48 — батарея из гальванических элементов или батарея аккумуляторная;
49 — кабель коаксиальный. Экран соединен с корпусом;
50 — обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя;
51 — рабочая обмотка магнитного усилителя;
52 — управляющая обмотка магнитного усилителя;
53 — трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток);
54 — трансформатор с магнитодиэлектрическим сердечником;
55 — катушка индуктивности, дроссель без магнитопровода;
56 — трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками;
57 — трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке;
58 — автотрансформатор однофазный с регулированием напряжения;
60 — предохранитель выключатель;
62 — соединение контактное разъемное;
63 — усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи);
64 — штырь разъемного контактного соединения;

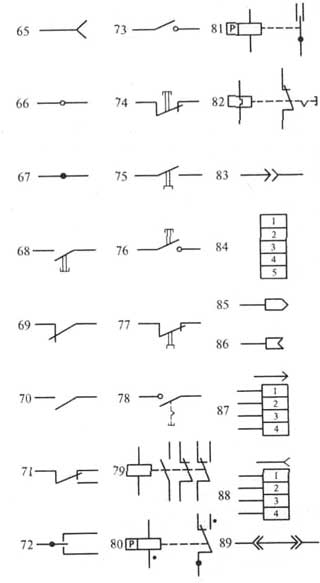

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических радиотехнических и автоматизации
65 — гнездо разъемного контактного соединения,
66 — контакт разборного соединения например с помощью зажима
67 — контакт неразборного соединения, например осуществленного пайкой
68 — выключатель кнопочный однополюсный нажимной с замыкающим контактом самовозвратом
69 — контакт коммутационного устройства размыкающий, общее обозначение
70 — контакт коммутационного устройства (выключателя, реле) замыкающий, общее обозначение. Выключатель однополюсный.
71 — контакт коммутационного устройства переключающий, общее обозначение. Однополюсный переключатель на два направления.
72— контакт переключающий трехпозиционный с нейтральным положением
73 — контакт замыкающий без самовозврата
74 — выключатель кнопочный нажимной с размыкающим контактом
75 — выключатель кнопочный вытяжной с замыкающим контактом
76 — выключатель кнопочный нажимной с возвратом кнопки,
77 — выключатель кнопочный вытяжной с размыкающим контактом
78 — выключатель кнопочный нажимной с возвратом посредством вторичного нажатия кнопки,
79 — реле электрическое с замыкающим размыкающим и переключающим контактами,
80 — реле поляризованное на одно направление тока в обмотке с нейтральным положением
81 — реле поляризованное на оба направления тока в обмотке с нейтральным положением
82 — реле электротепловое без самовозврата, с возвратом посредством вторичного нажатия кнопки,
83 — разъемное однополюсное соединение
84 — гнездо пятипроводного контактного разъемного соединения
85 — штырь контактного разъемного коаксиального соединения
86 — гнездо контактного соединения
87 — штырь четырехпроводного соединения
88 — гнездо четырехпроводного соединения
89 — перемычка коммутационная размыкающая цепь
Таблица 1.1. Буквенные обозначения элементов схем
Для начинающих электронщиков важно понимать, как работают детали, как их рисуют на схеме и как разобраться в схеме электрической принципиальной. Для этого нужно сперва ознакомиться с принципом работы элементов, а как читать схемы электроники я расскажу в этой статье на примерах популярных устройств для начинающих.
Схема настольной лампы и фонарика на светодиоде
Схема – это рисунок на которых с помощью определенных символов изображаются детали схемы, линиями – их соединения. При этом, если линии пересекаются – то контакта между этими проводниками нет, а если в месте пересечения присутствует точка – это узел соединения нескольких проводников.
Кроме значков и линий на схеме изображены буквенные обозначения. Все обозначения стандартизированы, в каждой стране свои стандарты, например в России придерживаются стандарта ГОСТ 2.710-81.
Начнем изучение с простейшего – схемы настольной лампы.
Схемы не всегда читают слева направо и сверху вниз, лучше идти от источника питания. Что мы можем узнать из схемы, посмотрите в правую её часть.
— значит питание переменным током.
Рядом написано «220» — напряжением в 220 В. X1 и X2 – предполагается подключение в розетку с помощью вилки. SW1 – так изображается ключ, тумблер или кнопка в разомкнутом состоянии. L – условное изображение лампочки накаливания.
Краткие выводы:
На схеме изображено устройство, которое подключается к сети 220 В переменного тока с помощью вилки в розетку или других разъёмных соединений. Есть возможность отключения с помощью переключателя или кнопки. Нужно для питания лампы накаливания.
С первого взгляда кажется очевидным, но специалист должен уметь сделать такие выводы глядя на схему без пояснений, это умение даст возможность выносить диагноз неисправности и устранять её или же собирать устройства с нуля.

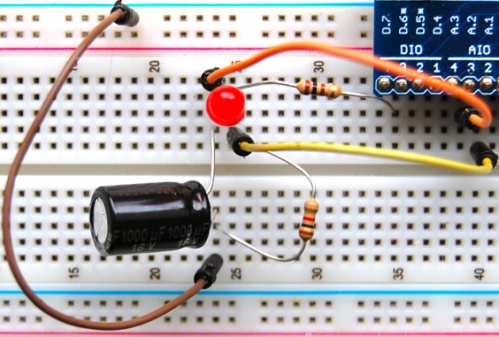

Перейдем к следующей схеме. Это фонарик с питанием от батарейки, в качестве излучателя в нём установлен светодиод.
Взгляните на схему, возможно, вы увидите новые для себя изображения. Справа изображен источник питания, так выглядит батарейка или аккумулятор, длинный вывод это плюс другое название – Катод, короткий – минус или Анод. У светодиода к аноду (треугольная часть обозначения) подключается плюс, а к катоду (на УГО выглядит как полоска) – минус.
Это нужно запомнить, что у источников питания и потребителей названия электродов наоборот. Две исходящие от светодиода стрелки дают вам понять, что этот прибор ИЗЛУЧАЕТ свет, если бы стрелки наоборот указывали на него – это был бы фотоприемник. Диоды имеют буквенное обозначение VDx, где х- порядковый номер.
Важно:
Нумерация деталей на схемах идет столбцами сверху вниз, слева направо.
Резистор – это сопротивление. Преобразует электрический ток в тепло, препятствую его движению, выглядит как прямоугольник, обычно на схемах имеет буквенное обозначение «R».
Как читать электронные схемы: увеличиваем уровень сложности
Когда вы уже разобрались с базовым набором элементов, пора ознакомится с более сложными схемами, давайте рассмотрим схему трансформаторного блока питания.

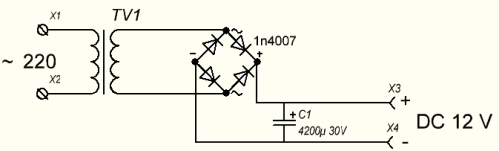

Главным средством преобразователя на схеме является трансформатор TV1, это новый для вас элемент. Предлагаю рассмотреть ряд подобных изделий.

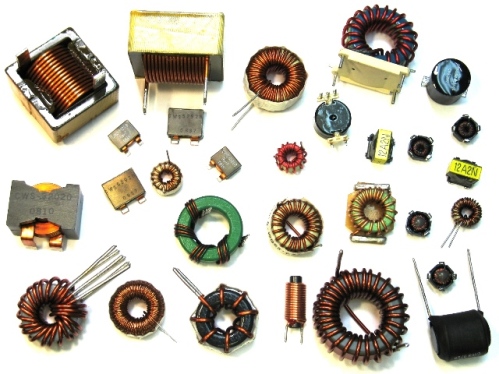

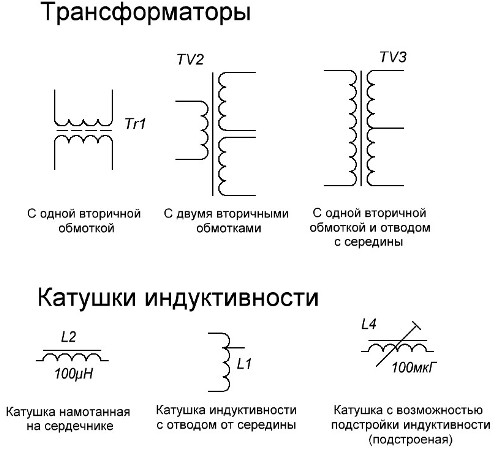

Трансформаторы используются повсеместно, либо в сетевом (50 гц), либо в импульсном (десятки кГц) исполнении. Катушки индуктивности используются в генераторах, радиопередающих устройствах, фильтрах частот, сглаживающих и стабилизирующих приборах. Она выглядит следующим образом.

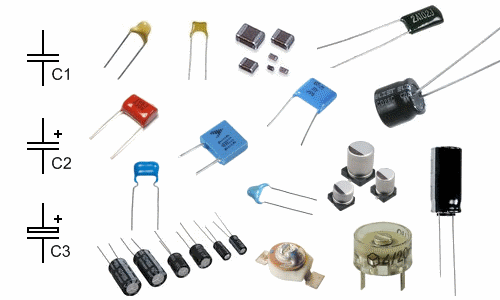

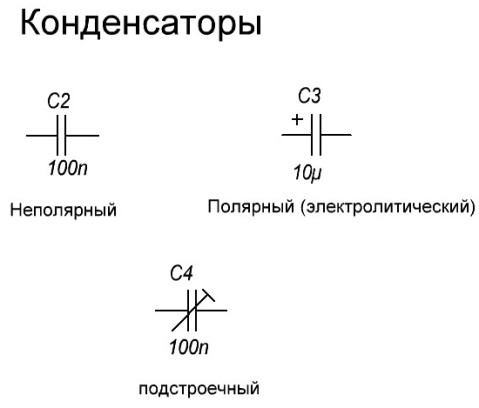

Второй незнакомый элемент на схеме – это конденсатор, здесь используется для сглаживания пульсаций выпрямленного напряжения. Вообще основная его функция – это накапливать энергию в качестве заряда на его обкладках. Изображается следующим образом.

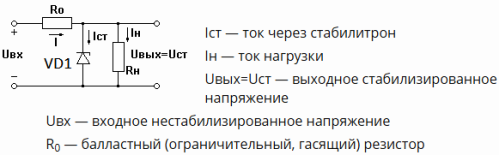

Если к схеме добавить узел стабилизации, построенный по схеме параметрического стабилизатора, напряжение блока питания будет стабилизировано. При этом только от повышения питающего напряжения, при просадках ниже, чем Uстабилизации напряжение будет пульсирующем в такт с просадками. VD1 – это стабилитрон, они включаются в обратном смещении (катодом к точке с положительным потенциалом). Различаются по величине тока стабилизации (Iстаб) и напряжения стабилизации (Uстаб).
Краткие итоги:
Что мы можем понять из этой схемы? То, что блок питания состоит из трансформатора, выпрямителя и сглаживающего фильтра на конденсаторе. Подключается первичной стороной (входом) к сети переменного тока с напряжением 220 Вольт. На его выходе имеет два разъёмных соединения – «+» и «-» и напряжение 12 В, нестабилизорванное.
Давайте перейдем еще более сложным схемам и познакомимся с другими элементами электрических цепей.
Как читать схемы с транзисторами?
Транзисторы – это управляемые ключи, вы можете закрыть их и открыть, а если нужно открыть не полностью. Данные свойства позволяют их применять, как в ключевом, так и линейном режимах, что позволяет их использовать в огромном спектре схемных решений.

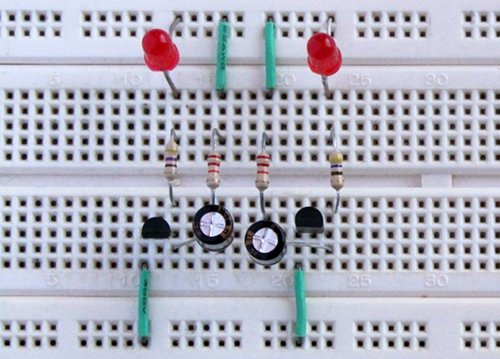

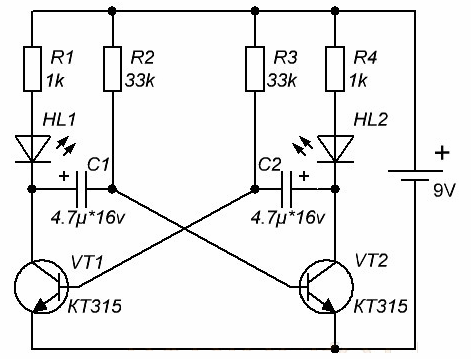

Давайте рассмотрим популярную среди новичков схему – симметричный мультивибратор. Это по сути генератор, который на своих выходах выдаёт симметричные импульсы. Может применяться, как основа для простых мигалок, в качестве источника частоты для пищалки, в качестве генератора для импульсного преобразователя и во многих других цепях.
Пройдемся по знакомым деталям сверху вниз. Вверху мы видим 4 резистора, средние два – времязадающие, а крайние – задают ток резистора, также влияют на характер выходных импульсов.
Далее HL – это светодиоды, а ниже два электролита – это полярные конденсаторы, когда будете их монтировать оставайтесь внимательны – неправильное подключение электролитического конденсатора чревато выходом его из строя вплоть до взрыва с выделением тепла.
Интересно:

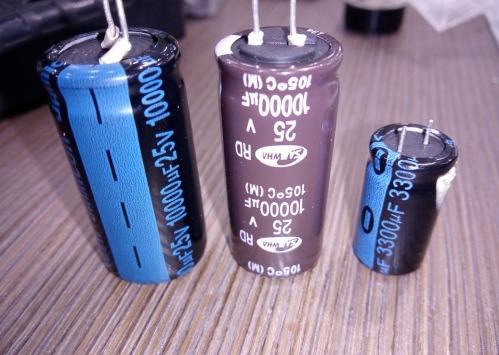

На графическом обозначении электролитического конденсатора всегда помечается «положительная» обкладка конденсатора, а на настоящих элементах – чаще всего есть пометка отрицательной ножки, не перепутайте!

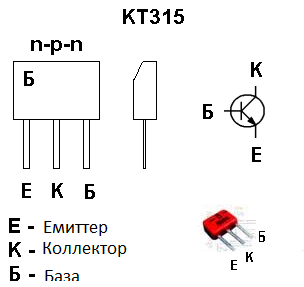

VT1-VT2 – это новые для вас элементы, таким образом обознаются биполярные транзисторы обратной проводимости (NPN), ниже указана модель транзистора – «КТ315». У них обычно 3 ножки:
При этом на корпусе их назначение не указывается. Чтобы определить назначение выводов, нужно воспользоваться одним из поисковых запросов:
1. «Название элемента» — цоколевка.
2. «Название элемента» — распиновка.
3. «Название элемента» datsheet.
Это справедливо, как для радиоламп, так и для современных микросхем. Запросы имеют почти одинаковый смысл. Вот таким образом я нашел цоколевку транзистора КТ315.
На изображении с распиновкой должно быть четко видно: с какой стороны считать ножки, где находится ключ, срез или метка, чтобы вы правильно определили необходимый вывод.
Интересно:
У биполярных транзисторов стрелка на эмиттере обозначается направление протекания тока (от плюса к минусу), если стрелка ОТ базы – это транзистор обратной проводимости (NPN), а если К базе то прямой проводимости (PNP), часто вы можете заменить все NPN транзисторы на PNP, как в схеме мультивибратора, тогда нужно будет и поменять полярность источника питания (плюс и минус местами) ведь, повторюсь, стрелка на эмиттере указывает направление протекания тока.
На приведенной схеме положительный контакт источника питания подключен к верхней части схемы, а отрицательный к нижней. Так и на транзисторе стрелка указывает сверх-вниз – по направлению протекания тока!
В элементах с большим количеством ног имеет значение куда подключать, так же, как и в диодах и светодиодах, если вы перепутаете ножки – в лучшем случае схема не заработает, а в худшем – убьете детали.
Что мы смогли узнать, прочитав схему мультивибратора:
В этой схеме используются транзисторы и электролитические конденсаторы, питается она напряжением в 9 В (хотя может и больше, и меньше, например 12 В не повредят схеме, как и 5 В).
Стало ясно о способе соединения деталей и включения транзисторов. А также о том, что схема представляет собой прибор, работающий на принципе автогенератора основанного на процессе перезаряда транзисторов, которое вызвано попеременным открытием и закрытием транзисторов каждого по очереди, когда первый открыт, второй закрыт.
Проследив пути протекания тока (от плюса к минусу) и использовав знания о том, как работает биполярный транзистор мы делаем выводы о характере работы.
Тиристоры – полууправляемые ключи, учимся читать схемы

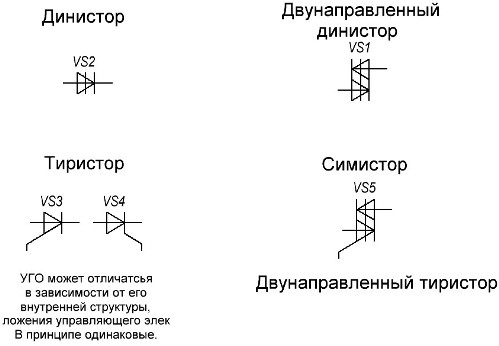

Давайте рассмотрим схему с не менее важным и распространенным элементом – тиристором. Я выбрал слово «полууправляемый» потому что, в отличие от транзистора, вы можете только открыть его, ток в нем прервется либо при прерывании питания, либо при смене полярности приложенного к нему напряжения. Открывается с помощью подачи на управляющий электрод напряжения.

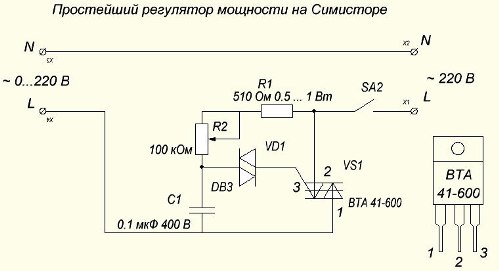

Симисторы – содержат два тиристора соединённых встречно-параллельно. Таким образом, одним компонентом можно коммутировать переменный ток, при прохождении верхней части (положительной) полуволны синусоиды, при условии наличия сигнала на управляющем, электроде откроется один из внутренних тиристоров. Когда полуволна сменит свой знак на отрицательный – он закроется и в работу вступит второй тиристор.
Динисторы – разновидность тиристора, без управляющего электрода, а открываются они, подобно стабилитронам, по преодолению определенного уровня напряжения. Часто используются в импульсных блоках питания, как пороговый элемент для запуска автогенераторов и в устройствах для регулировки напряжения.
Вот так, собственно это выглядит на схеме.
Внимательно смотрим на подключение. Схема предназначена для подключения к сети переменного тока, например 220 В, в разрыв одного из питающих проводов, например фазного (L). Симистор VS1 – основной силовой элемент цепи, справа внизу дана его распиновка из даташита, 3 вывод – управляющий. На него через двунаправленный динистор VD1 модели DB3 рассчитанный на напряжение включения порядка 30 вольт, подаётся управляющий сигнал.
Так как все полупроводниковые приборы в этой конкретной схеме двунаправленные, регулировка осуществляется по обеим полуволнам синусоиды. Динистор открывается, когда на конденсаторе C1 появляется необходимой величины потенциал (напряжение), а скорость его заряда, следовательно, момент открытия ключей, задаётся RC цепью, состоящей из R1, переменного резистора (потенциометра) R2 и С1.
Эта простая схем имеет огромное значение и прикладное применение.
Выводы
Благодаря умению читать схемы электрические принципиальные, вы можете определить:
1. Что делает это устройство, для чего оно предназначено.
2. При ремонте – номинал вышедшей из строя детали.
3. Чем питать это устройство, каким напряжением и родом тока.
4. Примерную мощность электронного устройства, исходя из номиналов компонентов силовых цепей.
Важно не только знать условные графические обозначения элементов, но и принцип их работы. Дело в том, то не всегда те или иные детали могут использоваться в привычной роли. Но в пределах сегодняшней статьи рассмотреть все распространенные элементы довольно сложно, так как это займет очень большой объем.
