Установка накопительного водонагревателя своими руками

Установка накопительного водонагревателя своими руками

Ходят слухи, что забор горячей воды из водонагревателя ведется сверху не только потому, что там она имеет максимальную температуру, но и ввиду наличия в нижней части осадка солей жесткости. Магниевый анод активно борется с накипью, но продукты этой деятельности не всегда радуют глаз: на дно осаждаются крупные хлопья, либо образуется киселеобразная жидкость, что загрязняет нижний слой. Если не ставить обратный клапан, то все это при отключениях воды будет уходить в стояк, но мы не рекомендуем пользоваться такими методами очистки резервуара по той простой причине, что это как плевать в потолок: хоть раз да на тебя же и упадет… не говоря уже о других. Установка накопительного водонагревателя своими руками ведется по всем правилам не только для безопасности оборудования и его владельца, но и для учета интересов различных организаций и соседей.

Не столь известные факты о водонагревателях

Прежде всего хотелось бы поговорить о фильтре грубой очистки. Самостоятельная установка накопительного водонагревателя должна предусматривать такие элементы. Фильтры бывают магнитными или сеточными, в быту чаще встречаются последние. Каждый фильтр представляет собой патрубок, от которого под острым углом отводится боковина. В ней находится сетка цилиндрической формы, типичные размеры ячеи составляют 0,5 мм. Понятно, что все крупные частицы там задерживаются. Но поскольку фильтр стоит на входе в квартиру, и вода в стояке есть далеко не всегда, то часто образуется обратное течение. Один мастер предлагает в нарушение обычаев ставить фильтр грубой очистки так, чтобы ответвление было направленно вверх. (См. также: Как установить водонагреватель в ванной)

Тогда при отключениях воды сила тяжести уже не прижимает грязь книзу, наоборот, стоит лишь опорожниться стояку, как все частицы уносятся потоком к соседям и в прочие любопытные места. Мы не считаем этот шаг этичным. Когда фильтр грубой очистки забивается, и ослабевает поток воды, то достаточно:

отвинтить болт заглушки;

извлечь сетку и очистить ее;

Это несложная операция, вместо которой многие скручивают свои счетчики, что также не является этичным шагом. Более того, подобные действия могут классифицироваться как воровство. Если брать типичную квартиру, то при разводке фильтры ставятся на холодную воду. Именно отсюда ведут забор посудомоечные, стиральные машины, заправляются парогенераторы и прочая бытовая техника. Мы считаем, что на обоих стояках должны быть фильтры, но причины, по которым их там нет, перечислить не сложно:

Чтобы оградить граждан от искуса своровать пару кубометров при помощи пылесоса.

В РФ почти не применяется бытовая техника, которая ведет забор горячей воды.

Что касается холодного стояка, то при монтаже рабочие заботливо сам участок с фильтром располагают вертикально, поэтому описанный выше способ подключения становится невозможен. У нас не только мастера хитрят, но и монтажники попадаются умные, когда решают, как правильно установить накопительный водонагреватель. Благо, и платят им на сдельной основе немало, а работа в общем несложная, просто дело надо знать. В частности, сварочный аппарат для пластиковых труб мало отличается от паяльника. Некоторые модели похожи на индукционные нагреватели для ковки и плавления металла, но только внешне. (См. также: Как правильно подключить водонагреватель накопительный)

Итак, фильтр грубой очистки является необходимым условием и ставится после перекрывного крана. А как с ним обращаться, мы уже рассказали. Что касается фильтров тонкой очистки, то они имеют достаточно высокую стоимость, поэтому связываться с ними стоит лишь при наличии дома ценного оборудования, потребляющего холодную воду, которое по стоимости суммарной превышает хотя бы 50000 рублей. При этом в доме возрастет и качество питьевой воды. Единственная проблема в том, что сложно найти устройства, одновременно умягчающие и очищающие. Обычно приборы продаются по отдельности, хотя фильтры тонкой очистки часто и набираются из секций, каждая из которых выполняет свою функцию.

Продолжая разговор о накипи и отложениях, хотелось бы сказать, что вызваны они по большей части действием магниевого анода, который связывает катионы солей, после чего образуется осадок. В этом свете мы считаем, что рассекатель на входном патрубке в баке стоит не столько для того, чтобы не смешивались горячая и холодная вода, сколько для того, чтобы не вздымались вверх клубы грязи, которые уже пошли бы прямо на выход устройства. Конечно, такое бы не очень понравилось хозяевам прибора. Что же делать? Мы рекомендуем не только подключить накопительный водонагреватель через тройник, но и вести регулярную очистку через этот же элемент.

Магниевый анод обычно стоит рядом с ТЭНом и термостатом, он активно расходуется в процессе эксплуатации. Ведро и даже больше мутной жижи скапливается на дне водонагревателя. Чтобы этого не происходило, между баком и обратным клапаном ставьте тройник для спуска воды. Лучше всего это делать так (нижняя подводка): (См. также: Ремонт водонагревателя Аристон своими руками)

На входной патрубок навинчивается пластиковая гайка для электрической изоляции водонагревателя.

На короткий вертикальный отрезок трубы надевается тройник, прямая его часть, идущая вниз, будет служить для сброса воды. При необходимости направляйте поток прямо в унитаз. Боковина продолжается горизонтальным участком трубы, который сразу за пределами корпуса идет вверх до середины резервуара.

Только здесь, на половине высоты бака можно ставить обратный клапан. И вот почему. Когда происходят внутри различные пертурбации, то часть грязи из бака все же стекает вниз. Особенно это актуально при отключениях воды. В этом случае обратный клапан, который часто устроен по поршневому типу забивается и перестает выполнять свои функции. С одной стороны это избавляет бак от нагрузки, создаваемой при нагревании водой, с другой – весь запас жидкости будет потерян при первом же отключении. А этого бы очень не хотелось. Вот поэтому и рекомендуется поставить обратный клапан на некотором возвышении. А вся грязь периодически вычищается сливом воды через кран.

Как проверить, работает ли обратный клапан? Мы думаем, что многие уже догадались. Для этого используется фильтр грубой очистки. Необходимо перекрыть стояк, после чего отворить смеситель на полную. При этом стечет пара-тройка литров воды из верхней части бака, после чего все успокоится. Теперь нужно аккуратно отвинтить гайку фильтра, подставив ведро. Не забывайте, что вода горячая, соблюдайте осторожность! В нормальном состоянии обратный клапан воду не пустит, но если туда уже забился осадок, то можно всего ожидать.

Еще пара слов о необычном подключении накопительного водонагревателя

В плане воды установка газового накопительного водонагревателя мало отличается от электрического. Многие уже подумали, что неплохо было бы вымыть бак после слива воды как следует, но разбирать и вынимать ТЭН… неохота. На этот случай ставится байпас. Он начинается между стояком и обратным клапаном, а заводится на выходной патрубок водонагревателя. Вот как это работает:

Перекрывается смеситель в ванной.

Осторожно подается давление через байпас на выход.

После этого не спеша открывайте кран для слива воды из резервуара.

Получается, что на входе на обратный клапан давит 3 – 4 атмосферы, но и сверху у нас поступает такое же давление через байпас. А масса воды в баке ничем не уравновешена. В результате через слив пойдет напор, обусловленный давлением стояка. Обратный клапан при этом может чуть приоткрыться, ну и пусть! Зато прочиститься с гарантией. После этого можно попробовать более экстремальный метод. Между обратным клапаном и ответвлением байпаса установите перекрывной кран. Опорожните бак (для этого нужно перекрыть стояк, отворить смеситель в ванной, открыть сливной кран). Затем перекройте смеситель, после чего закрутите вновь установленный вентиль. Получится контур:

стояк — байпас — водонагреватель — слив

Всю накипь будет вымывать достаточно эффективно напором воды. Через байпас он будет бить по самому потолку бака, падать на дно, смывая грязь, и стекать в слив. Обратный клапан блокирован вновь установленным вентилем на вход водонагревателя: через него вода на слив не пойдет прямо из стояка. Подобная схема установки накопительного водонагревателя позволит без труда смывать взвесь со дна с большой эффективностью при малых затратах сил и времени. Конечно, можно все и компрессором продуть, но это дольше. (См. также: Как сделать заземление для водонагревателя своими руками)

Необходимо также контролировать работоспособность перепускного клапана. Это несколько сложнее. Но раз в месяц необходимо стравливать с него немного воды. Где находится перепускной клапан? Территориально он обычно выполняется в одном корпусе с обратным и входит в комплект. Для спуска воды необходимо слегка надавить рычажок (флажок). Многие уже догадались, что произойдет в этом случае:

Даже если обратный клапан установлен высоко, как это было показано выше, туда сразу хлынет вся грязь. Чтобы этого не допустить, перед чисткой сливайте всю воду описанным выше методом.

Для этого можно сначала использовать весь нагретый запас. Для этого всего лишь отключите водонагреватель от электрической сети или перекройте кран подачи газа. Бак постепенно отдаст весь набранный запас тепла за счет давления из стояка. Затем можно безболезненно слить воду, потратив на 100-литровый бак порядка 10 рублей (стоимость холодной воды плюс водоотвод). Не так дорого за чистый бак. Такой шаг и образование накипи также уменьшает. Хуже, если соли лежат хлопьями. В этом случае придется извлечь ТЭН и выбрать из пустого резервуара все вручную.

На этом все, установка накопительного водонагревателя на даче в другом обзоре!

Установка водонагревателя накопительного своими руками: порядок выполнения работ

Установка водонагревателя накопительного своими руками — задача вполне посильная даже для неспециалиста.

Придется немного потрудиться, но зато удастся сэкономить некоторую денежную сумму.

Нужно только иметь понятие об особенностях монтажа подобного оборудования, для чего следует ознакомиться с данной статьей.

Необходимые инструменты

Любой монтаж начинается с подготовки инструментария. Если тот будет полностью укомплектован, значит работа будет выполнена быстро и качественно.

• дрель с ударным механизмом либо перфоратор плюс набор сверл по бетону;
• отвертка;
• болгарка, если водопровод собран из металлических труб, или труборез — если из пластиковых;
• пара газовых ключей либо разводных гаечных;
• строительный уровень;
• плоскогубцы.

Дополнительно может потребоваться инструмент для монтажа трубных соединений:

• для стального водопровода: сварочный аппарат и набор плашек для нарезания резьбы;
• для полипропиленового: нагреватель для сварки деталей трубопровода (его называют паяльником или утюгом);
• для металлопластикового: пресс-клещи, если предполагается использовать пресс-фитинги, а также калибровка для выравнивания торца трубы перед установкой фитинга.

Порядок установки

Процесс монтажа бойлера включает в себя следующие этапы:

Выпускаются и напольные бойлеры, но в быту чаще всего приходится иметь дело с настенными. В заполненном состоянии прибор имеет большой вес, поэтому крепить его можно только к капитальной стене. При этом важно правильно подобрать диаметр и длину крепежных элементов:

Таблица подбора размеров анкерных болтов с учетом объема водонагревателя и материала стены

Наиболее удобны анкерные болты с крючками — бойлер нужно просто повесить на них после ввинчивания в стену. Но у некоторых приборов нет зацепов для навешивания на такие болты — для них потребуются анкерные болты с головками под крестовую отвертку или шестигранник.

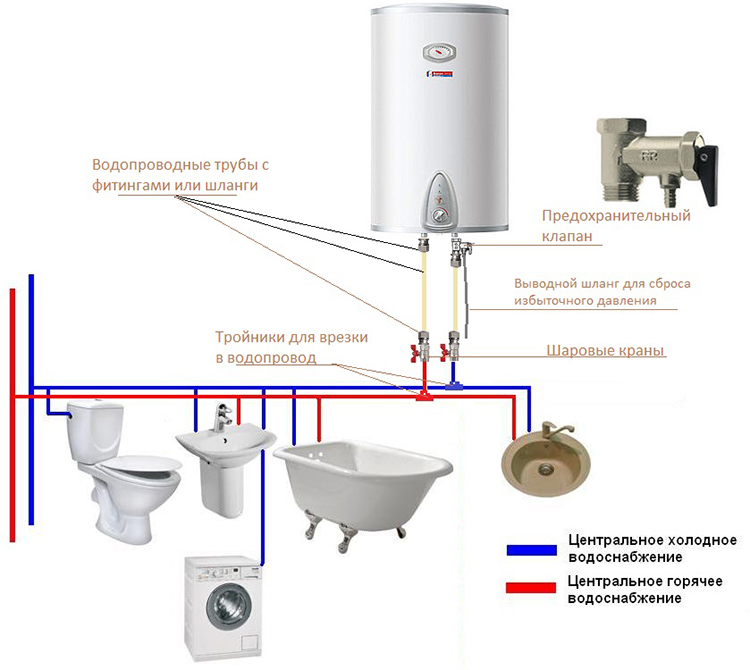

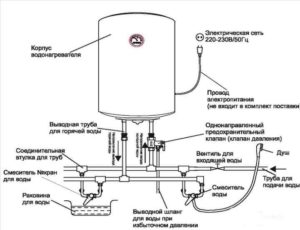

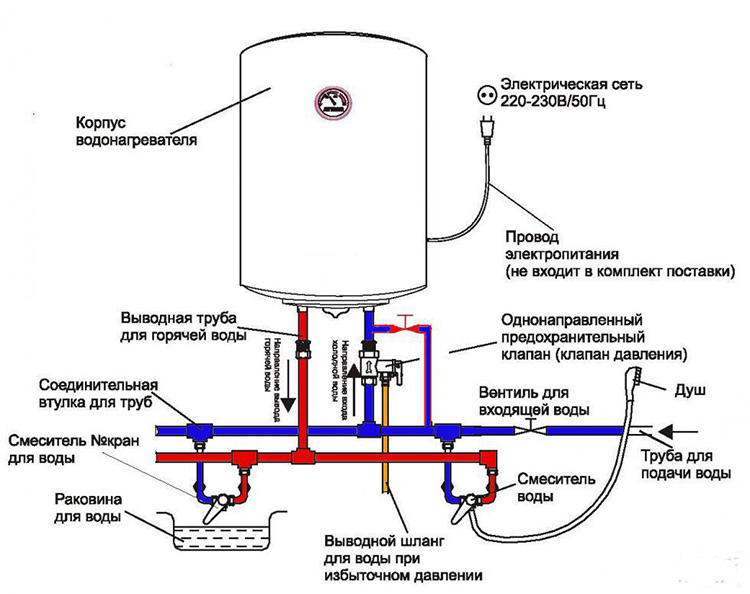

Схема подключения водонагревателя

На тонкой стене из кирпича (толщиной в половину или даже четверть кирпича) или сложенной из пеноблоков, гипсовых блоков, армированного гипса водонагреватель нужно крепить при помощи обычных болтов, которые должны пронизывать стену насквозь. Под гайку устанавливается шайба толщиной в 1,5 – 3 мм, диаметр которой должен быть тем больше, чем более тяжелым является бойлер и чем более тонкой является стена.

При закреплении приборов объемом более 100 л под гайки укладываются отрезки уголков, при помощи которых нагрузка распределяется на достаточно большую площадь.

Расстояние между патрубками бойлера и водопроводными трубами должно быть достаточным для того, чтобы могли уместиться все необходимые элементы арматуры (они перечислены ниже). Обычно бывает достаточно 30 – 50 см.

Подключение к водопроводной системе

Перед подключением бойлера к водопроводу корневые вентили, установленные на вводе горячей и холодной воды в квартиру, нужно перекрыть. Далее нужно открыть краны на любом из смесителей с тем, чтобы сбросить давление в трубах.

После этого нужно действовать по инструкции:

1. После корневого вентиля у «горячего» стояка можно установить обратный клапан. Эта мера не является обязательной — клапан нужен только на тот случай, если пользователь забудет перекрыть корневой вентиль. Без клапана в такой ситуации нагретая вода из бойлера утекала бы в «горячий» стояк.
2. К патрубку бойлера для ввода холодной воды (обычно он помечается синим цветом) прикручивают тройник, уплотняя резьбовое соединение ФУМ-лентой или льном. К боковому отводу этого тройника нужно будет прикрутить сливной кран — он необходим для опорожнения бойлера.
3. Далее к тройнику прикручивают обратный клапан в таком положении, чтобы он открывался по ходу движения холодной воды в бойлер (это направление указано имеющейся на корпусе клапана стрелкой). Если этот элемент не установить, нагретая вода в результате расширения будет поступать в холодный трубопровод и и из холодного крана на смесителе, как и из горячего, будет литься горячая вода. Клапан не позволит воде расширяться в холодную магистраль и кроме того, исключит теплообмен между горячей водой в бойлере и холодной в подводящей трубе. Также обратный клапан нужен для того, чтобы предотвратить утечку нагретой воды при отключении воды холодной.

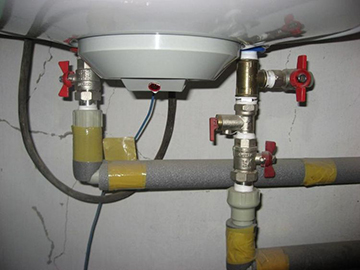

Подключение к водопроводу

В инструкциях к некоторым бойлерам производители запрещают устанавливать между обратным клапаном и патрубком водонагревателя какие-либо элементы. В таком случае от тройника со сливным краном придется отказаться. Тогда для опорожнение бойлера нужно будет открутить от патрубка обратный клапан и чуть отогнуть подводящий отрезок трубы, чтобы на патрубок можно было надеть шланг. Вода, если все смесители закрыты, вытечет лишь в небольшом количестве, так что под патрубок достаточно будет подставить небольшую емкость или положить тряпку. После закрепления шланга второй его конец помещают в унитаз и открывают «горячий» кран на каком-нибудь смесителе — воздух начнет поступать в бойлер и вода из него будет свободно вытекать.

К обратному клапану прикручивают запорную арматуру.

Если бойлер устанавливается в туалете над бачком унитаза, его нужно крепить на такой высоте, чтобы шаровый кран не оказался за бачком, где к нему будет трудно подобраться.

1. В трубу холодного водопровода нужно врезать тройник и далее соединить его боковой отвод трубой с шаровым краном.
2. На патрубок выдачи горячей воды бойлера (помечен красным цветом) нужно навинтить шаровый кран. Как и кран на «холодном» вводе, он служит для отсекания бойлера при функционирующем централизованном ГВС.
3. В трубу горячего водоснабжения под патрубком нужно врезать тройник и далее соединить трубой его боковой отвод с краном.
4. В бойлере имеется сбросной клапан, через который удаляется излишек воды при ее расширении в результате нагревания. Этот процесс происходит постоянно и является для бойлера нормальным. На сопло этого клапана нужно надеть силиконовую или резиновую трубочку (можно от капельницы), второй конец которой заводится в бачок унитаза, в канализацию или в какую-нибудь емкость (ее придется периодически опорожнять).

Трубы горячего и холодного водопровода обычно расположены одна под другой и при подключении к нижней верхнюю приходится обходить. Вот почему водонагреватель удобнее всего подключать металлопластиковыми трубами — им можно придавать криволинейную форму. В то же время использовать для подключения гибкую подводку не рекомендуется.

Водонагреватель и автономное водоснабжение

Автономное водоснабжение зачастую бывает гравитационным, то есть источником воды служит установленный на чердаке бак, в который вода закачивается при помощи насоса.

1. Если менее 2 м: сразу к выходному штуцеру бака прикручивается тройник, отводы которого соединяются трубами со смесителем и входным патрубком водонагревателя.
2. Более 2 м: тройник для раздачи воды на бойлер и смеситель устанавливают ниже уровня бойлера, прокладывая к нему (тройнику) от бака трубу.

Первая схема отличается от второй и наличием предохранительного клапана, который устанавливается на выходной (горячей) трубе водонагревателя.

Подключение электричества

Мощность ТЭНа бытового бойлера достаточно велика — она составляет 3,5 кВт или более. Поэтому перед подключением нужно оценить возможности домашней электропроводки. В новых домах проводка обычно рассчитана на подобные нагрузки.

В старых домах для подключения бойлера прокладывают от распредщита отдельный провод.

И в том, и в другом случае необходимо обеспечить подключение к заземляющему контуру. Кроме того, необходимо установить УЗО с уставкой тока утечки 10 мА.

Установка бойлеров своими руками: рекомендации +Видео

Установка бойлера своими руками: рекомендации и видео.. Бойлеры чаще всего устанавливают в частном доме, где отсутствует централизованное водоснабжение. В квартире, где частые перебои с подачей горячей воды, если она течет ржавая, лучшим выходом из ситуации станет приобретение данного прибора.

Установка бойлеров своими руками имеет свои особенности, которые следует учитывать во время работы.

Особенности установки бойлеров

На рынке сантехники присутствует огромный выбор моделей водонагревательных устройств, их можно устанавливать в квартире либо в частном доме в любом удобном помещении. Требуемый объем жидкости определяет размер бака.

Электрические бойлеры для применения в быту бывают:

Водонагреватели имеют свои особенности, но при правильном монтаже устройства смогут обслуживать и душ, и кран одновременно. То есть один прибор будет подавать горячую воду сразу на кухню и в ванну.

Оба типа устройства имеют один принцип работы: преобразуют электрическую энергию в тепловую, поэтому в основе конструкции находится нагревательный тэн.

Если иметь схему подключения, необходимые инструменты, то можно самостоятельно выполнить установку бойлера в доме либо квартире.

Независимо от типа конструкции, электрический водонагреватель работает по принципу преобразования энергии тока в тепловую энергию.

Видео с инструкцией по подключению подробно расскажет об особенностях монтажа.

Установка водонагревателя своими руками

Для того, чтобы правильно выполнить работы, следует понимать основной принцип работы устройства, также разбираться в работе сантехнических приборов.

Во время подключения следует строго придерживаться схемы установки, чтобы прибор работал исправно и долго.

Внимание! Во время установки следует соблюдать правила безопасности, которые имеют свои нюансы в зависимости от разновидности устройства.

Подготовительный этап перед установкой.

1.выбор места для установки прибора.

2.к прибору должен быть обеспечен свободный подход во время монтажных работ и после.

3.прочность стены должна соответствовать весу устройства.

4.проверить качество проводки в доме.

Важно! Состояние проводки должно быть на должном уровне, чтобы обеспечить безопасную работу бойлера.

5.необходимо проверить качество трубопровода, стояка, если надо, то следует произвести замену деталей.

6.при себе иметь схему, где указана разводка контуров для душа и крана.

Устройство состоит из деталей:

2.провода для подключения к электропитанию.

3.труба для вывода жидкости.

4.клапан, регулирующий давление.

Как выбрать устройство

Водонагреватели имеют отличия в объеме, в уровне мощности, в установке, в стоимости, производства.

Устройство должно сочетать в себе среднюю стоимость, при этом иметь высокое качество и полезные функции.

Какие общие требования к устройству следует учитывать при выборе водонагревателя:

2.бойлер должен иметь универсальный способ установки, чтобы его было легко монтировать и демонтировать.

3.оба типа бойлера должны справляться с нагрузкой, чтобы обеспечивать водой и кухню, и ванну.

4.конструкция должна иметь предохранительный клапан на случай поломки устройства.

5.материал бойлера должен быть качественным.

6.во время покупки прибора следует уточнять тонкости применения, чтобы устройство проработало долго.

Как установить бойлер своими руками.

Во время установки следует точно придерживаться инструкции по применению, учитывать правила безопасности. Проточный тип установки имеет свои особенности в отличие от накопительного типа.

Монтаж проточного бойлера

Особенностью конструкции данного типа считается их компактный внешний вид. Устройство можно установить под мойкой в ванной либо на кухне. Вода прогревается, находясь в металлической трубе, в ней располагаются детали для нагрева высокой мощности.

Проточный водонагреватель требует наличие исправной проводки, которая выдержит огромные нагрузки на сеть. Лучше выделить отдельный канал, подводящий к прибору кабель большого диаметра.

После определения состояния электричества, подведения провода, начинают установку устройства. Его можно установить временно либо стационарно, поэтому схема будет отличаться.

Если прибор монтируют временно, значит, труба, подающая холодную воду, оснащается тройником с вентилем, через который соединяют бойлер и трубу. Для этого осуществляют подачу напряжения на устройство, открывают кран горячей воды.

Если прибор устанавливают на постоянной основе, то работа устройства с подачей и забором воды происходит параллельно со всей водопроводной системой. Для этого устанавливают тройники для холодной т горячей воды. Далее монтируют два запорных крана, проводят их герметизацию паклей либо с помощью фум-ленты.

Дальнейшие шаги по установке:

1.соединяют входную трубу в водонагреватель с трубопрокатом, через который осуществляется подача холодной воды.

2.выходную трубу соединяют с краном для горячей воды.

3.проверяют проделанную работу: включают воду и смотрят, нет ли протечек.

4.если устройство работает исправно, можно подключать к электросети, таким образом, из крана должна появиться нагретая вода.

5.для безопасной работы системы, следует провести установку предохранительного клапана.

Установку проточного бойлера можно посмотреть на видео.

Монтаж накопительного бойлера

При монтаже данного типа нагревательного устройства не требуется наличие высокого уровня проводки.

Внимание! Накопительные устройства имеют более низкую цену, чем проточные.

Приборы распространены в быту, потому что одно устройство можно устанавливать для подачи воды в душ и кран.

Монтажные работы по установке можно провести самостоятельно, если в наличии есть все необходимые инструменты.

Установка бойлера накопительного:

1.проверка электрической сети и труб водопровода, при необходимости устраняют неполадки.

2.на стене выполняют разметку для устройства, монтируют крепежные детали под прибор.

3.фиксируют накопительный бойлер на стене, устанавливают защитный клапан.

4.подключают к водопроводной сети.

5.подводят трубы ко входу и выходу из устройства, применяя клапаны.

6.подключают трубу с холодной водой, клапан для предохранения должен иметь закрытое состояние.

7.при таком же клапане устанавливают трубу для горячей воды.

8.подключают к электричеству, проверяют работу конструкции.

При правильном подключении из крана появится нагретая вода.

Внимание! Места соединения деталей конструкции надо загерметизировать, провода во время работы не должны нагреваться.

Если есть сомнения в своих силах и знаниях, лучше пригласить специалиста. Неправильное подключение влечет множество проблем от протечек до поломки оборудования и т.д.

Установка бойлера своими руками

06.06.19 Дата добавления 4.5 Рейтинг 2517 Просмотров

Нет смысла нанимать мастеров и платить деньги, если вы способны установить и подключить водонагреватель самостоятельно. Процедура довольно простая, кроме одной операции – подвешивания тяжелого бака на стену, здесь лучше позвать помощника.

Перед монтажом, а лучше – на стадии покупки определяем месторасположение бойлера. Ограничений нет – аппарат можно устанавливать хоть на чердаке или в подвале загородного дома.

1. Оптимальный вариант для квартиры — закрепить горизонтальный аппарат над ванной. В случае аварии не затопите соседей. Вешать вертикальную модель водонагревателя здесь не стоит, во время мытья можете удариться о бак головой.
2. Еще одно место в квартире – туалет, бойлер ставится в нише над унитазом. Позитивный момент – экономия места, минус – неудобство обслуживания. Если возникнет протечка, рискуете подтопить соседей, нужно делать гидроизоляцию пола.
3. В частном коттедже нагреватель можно размещать в любом нежилом помещении. Главное условие – поближе к точкам водопотребления, чтобы при открытии крана не пришлось сливать много остывшей воды из труб. Подходящие комнаты: кухня, санузел, постирочная или котельная.
4. Обеспечьте доступ для обслуживания бытового прибора. Со стороны патрубков (снизу или сбоку) оставляйте не менее 50 см свободного пространства, чтоб можно было подключить шланг, подставить ведро, извлечь магниевый стержень или ТЭН в процессе ремонта.
5. От водонагревателя до ближайших стен и потолка делайте отступы 50…100 мм. Причина: на корпусе (особенно вверху) скапливается пыль, её нужно как-то вытирать.

Горизонтальную версию бойлера нельзя ставить вертикально и наоборот. Существуют универсальные модели, работающие в обоих положениях, но на практике водонагреватель редко приходится переставлять. Разве что при замене или переносе в другое место.

При монтаже бака соблюдайте расстояния, указанные на чертеже

Как прикрепить водонагреватель к стене

Один из недостатков накопительных агрегатов – большая масса. Например, бачок «Аристон» настенного монтажа (50 литров) весит 18 кг без воды, брутто – почти 70 кг. Вес 100-литрового водонагревателя нетто – 30 кг, полная масса запросто достигает 130 кг.

Крепить тяжеловесные бойлерные емкости приходится к разным стенам:

• из плотных материалов – бетона, кирпича, деревянного бруса, бревна;
• из пористых стройматериалов – газобетона, пеноблоков;
• к перегородкам каркасного типа, обшитых гипсокартоном, фанерой OSB.

Установка водонагревателя своими руками на бетонную стену производится с помощью распорных анкеров, оснащенных гайками. Технология проста: размечаем точки крепления по штатной скобе бака, сверлим отверстия, вставляем анкерные болты и прикручиваем бойлер гайками. Глубина отверстия и длина крепежа – минимум 7 см.

Анкерный болт держится в бетоне за счет расширения конца металлической трубки конусной гайкой

Небольшие аппараты 30…50 л с одним подвесным кронштейном могут крепиться на пластмассовые дюбели и крюки (или болты). Водонагреватели с двумя скобами вешать на крюки нельзя – вы не угадаете точное положение отверстий, чтобы нагрузка распределилась на 4 точки равномерно.

Слева изображен дюбель из металла, справа – из пластика

В бревенчатых и брусовых домах задача решается ещё проще – болт или крюк Ø8—10 мм вкручивается в подготовленное отверстие идентичного диаметра. Чтобы повесить бойлер на газобетон либо пористый кирпич, применяются такие способы:

1. Легкие водонагреватели объемом 30—50 литров прикрепляются с помощью пластиковых дюбелей, предназначенных для пенобетона (показаны ниже на фото).
2. Тяжелые баки более 80 л подвешиваются на специальные металлические дюбели, куда закручиваются болты с обычной метрической резьбой.
3. В материалах с большими порами и воздушными прослойками (например, керамические блоки) бойлер удержат химические анкеры.
4. Если агрегат размещается в котельной или другом подсобном помещении, где внешний вид не играет роли, сваривается круглая подпорка из полосы и 2 стальных труб. К стене резервуар фиксируется простыми дюбелями.

Сложнее всего устанавливать водонагреватель на гипсокартонные конструкции, особенно после ремонта квартиры, когда стены ванной уже облицованы плиткой. Хотя листы ГКЛ толщиной 12.5 мм способны выдерживать довольно тяжелые предметы, монтировать бойлер напрямую к гипсокартону нельзя, крепеж может вырваться в любой момент.

Какими приемами пользуются мастера при установке водонагревателя на гипсокартонную основу:

1. Самый надежный способ – применить закладные детали из дерева. Брус вставляется внутрь 2 вертикальных профилей каркаса, между ними на требуемой высоте ставится горизонтальная перемычка – деревянная доска 30…50 мм толщиной. После обшивки к ней прикручивается бойлер.
2. Готовую гипсокартонную отделку обшиваем дополнительным листом ГКЛ на участке стены, где планируется вешать водогрейную емкость. Для крепления к двухслойной конструкции применяем дюбель «Хартмут» от бренда Knauff, выдерживающий нагрузку 50 кг в 1 точке.
3. Изготавливаем металлическую пластину с крюками для бойлера, прикручиваем к профилям каркаса в 6—8 точках. Если деревянные закладные не были установлены, то агрегат свыше 50 л крепить на профили нельзя.
4. На облицованной плиткой стене можно применить складывающиеся металлические анкеры типа «молли». Здесь важно четко подобрать длину крепежного элемента.

Как подключить водонагреватель к водопроводу — 2 проверенные схемы

Производители водонагревателей рекомендуют подключать аппарат к трубам системы водоснабжения по прямой схеме. То есть, между предохранительным клапаном и штуцером холодной воды нет никакой арматуры и фитингов. Как сделать рекомендованную обвязку бойлера:

1. Подвешиваете агрегат на стену в нужном положении. Напрямую к патрубку холодной воды прикручиваете группу безопасности, резьбу, естественно, уплотняете льном либо нитью (ФУМ-лента – не лучший вариант).
2. Перед клапаном устанавливаете запорный шаровой кран диаметром ½“ ( Ду15).

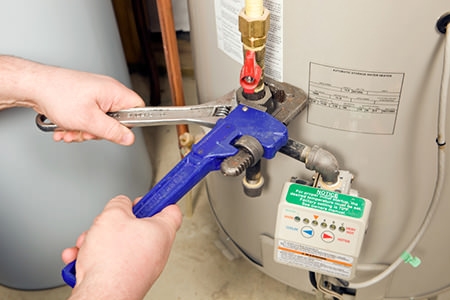

3. К резьбе крана и штуцеру горячей воды присоединяете трубы. Стыки делаются разъемными – нужно применять фитинги с накидной гайкой (американки). Допускается использование гибких подводок – готовых шлангов с оплеткой.
4. На вывод сбросного клапана надеваете гибкую трубку, конец опускаете в канализацию, а лучше – в прозрачную пластиковую бутылку. Тогда сможете вовремя заметить неисправность элемента или проблемы с давлением в системе.
5. Чтобы проверить герметичность стыков, заполните емкость – откройте горячий кран на смесителе и водопроводе. Дождитесь, пока вода потечет из смесителя.

Схема обвязки бойлерной емкости, рекомендованная производителями. Бак вертикального монтажа подключается аналогично, только без поворота трубы

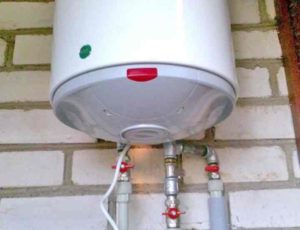

При обвязке водонагревателя горизонтального монтажа (с боковыми патрубками) на входном штуцере сначала устанавливается колено 90°, потом клапан. Сливной носик элемента должен быть направлен вниз.

Недостаток схемы – сложность опорожнения резервуара, для слива надо откручивать трубы. Если бойлер ставится на даче или в загородном доме с периодическим отоплением, стоит применить обвязку со сливным краном, изображенную на картинке.

Между обратным клапаном и штуцером появляется тройник с боковым вентилем, который служит для быстрого опорожнения бака. Отсекающий кран на горячей линии ставится в одном случае – когда водонагреватель подсоединен к трубам централизованной системы ГВС.

Второй отсекающий кран на линии горячей воды ставить не обязательно

Для подключения аппарата к водоснабжению старайтесь не применять гибкие шланги, лучше подойти к штуцерам трубами – металлопластиком PEX–AL–PEX, полипропиленом PPR. Подводки служат недолго и начинают протекать среди ночи, когда давление в сети поднимается до максимума.

Подключаем к водонагревателю электропитание

Накопительный бойлер относится к бытовым электроприборам повышенной мощности. Аппарат должен питаться от отдельной кабельной линии, идущей от общего распределительного щитка. Как правильно подключить водонагреватель к электросети квартиры или частного дома:

В таблице указана максимальная мощность, поэтому кабель надо брать с запасом. Для большинства нагревателей подойдет провод 2.5 мм кв.

1. Для подачи напряжения от щитка к бойлеру применяйте трехжильный медный кабель типа ВВГ. Сечение проводов подбирайте по мощности агрегата, пользуясь таблицей выше.
2. Для защиты питающей линии установите дифференциальный двухполюсный автомат с током срабатывания 30 мА, как показано на схеме ниже.
3. Подключение заземляющей жилы – обязательное требование правил безопасности.
4. Чтобы подсоединить провода к контактам ТЭНа, снимите защитную пластмассовую крышку (обычно держится на 2—3 саморезах).
5. Ставить розетку для водонагревателя необязательно. Но если прибор снабжен заводской вилкой, то розетку можно аккуратно разместить сбоку от бака.

Не монтируйте розетку прямо под водонагревателем, где ее может залить водой в случае аварии.
