Устанавливаем оцинкованный водосток своими руками

Монтаж металлических водостоков для крыши своими руками: разбор технологий + пример установки

Металлические водостоки – традиционные системы отвода воды для защиты крыш малоэтажных домов. Эти несложные конструкции показали надёжную эффективную работу на протяжении веков. Современные варианты, как правило, сооружаются из готовых компонентов промышленного производства.

Между тем в прежние времена монтаж металлических водостоков для крыши своими руками считался обычным делом. Причём вся система, от кронштейнов до труб, делалась кустарным (ручным) способом.

В этом материале мы расскажем о том, как соорудить и установить металлический водосток для крыши.

Технологии устройства водостока

Если обратиться к существующим технологиям сооружения металлических водоотводящих систем, актуальными к применению видятся два варианта:

  1. На основе круглых желобов и водопроводных труб.
  2. На основе прямоугольных желобов и водосточных труб.

Есть, конечно, также иная (эксклюзивная) техника исполнения, к примеру, на основе древесины, но таковая встречается редко и не находит широкого применения.

Независимо от технологии устройства водостоков, всегда выполняется расчёт системы с учётом площади кровли. По расчётным данным подбираются пропускная способность желобов, воронок, водосточных труб.

Исходя из параметров пропускной способности, определяются диаметры, проходные отверстия, габаритные размеры фасонных деталей:

  • угловых переходов;
  • насадных муфт;
  • сборных воронок;
  • обходных отводов;
  • соединителей;
  • сливных патрубков.

При условии полностью самостоятельной сборки мастеру придётся своими руками изготовить все фасонные детали рабочего комплекта. Но если нет навыков жестянщика и желаний производства, весь отмеченный набор деталей можно попросту купить. Естественно, в этом случае полная самостоятельность изготовления системы уже видится сомнительной.

Какой металл предпочтительнее?

Выбор материала для металлической водосточной системы относительно невелик: оцинкованная сталь, медь, сплав цинка с титаном. Первый материал экономичный и самый популярный из всей группы, но, с точки зрения долговечности эксплуатации, подходит далеко не в любом ассортименте.

К примеру, толщина покрытия цинком металлического листа 2 класса составляет 5-10 мкм. Этой защиты хватит не более чем на 10 лет эксплуатации.

Совсем иное дело оцинкованная сталь с полимерным напылением. Этот материал по свойствам долговечности не уступает красной меди. Но изготовить самостоятельно детали из таких листов без повреждения полимерного слоя проблематично.

Опять же остается только покупать готовую продукцию или выбрать в качестве материала медный лист. А металлические водостоки из меди, а тем более цинко-титановые, требуют солидных капитальных вложений.

Желоба металлические самодельные

Изготовить желоб своими руками из оцинкованной стали просто. Однако сложности появляются, если попытаться изготовить желоб той же длины, как при заводском производстве (3-4 метра).

Для изготовления четырёхметровой детали потребуется соответствующая техническая оснастка, чего в бытовых условиях обычно нет. Поэтому стандартная длина самодельных желобов, как правило, составляет не более 1 метра.

Технология производства овального желоба:

  1. Берут лист жести длиной 1 м, шириной 0,5 м.
  2. Помещают отрезок листа на слесарный стол.
  3. Берут металлическую трубу подходящего диаметра.
  4. Загибают отрезок листа на трубе правкой деревянным молотом до полукруга.
  5. Вдоль передней длинной кромки отмеряют отступ 10 мм.
  6. Загибают линию кромки под углом 90º.

Затем выполняют второй загиб на задней кромке, отрезав излишки листа.

Примерно таким же способом делают желоба прямоугольной формы. Только в качестве правки используют угловую металлическую болванку.

Желоба водостоков прямоугольной формы делать даже проще, как и готовить к ним фасонные детали. Поэтому есть смысл при выборе технологии остановится именно на прямоугольных водостоках.

Самодельные патрубки водостока из жести

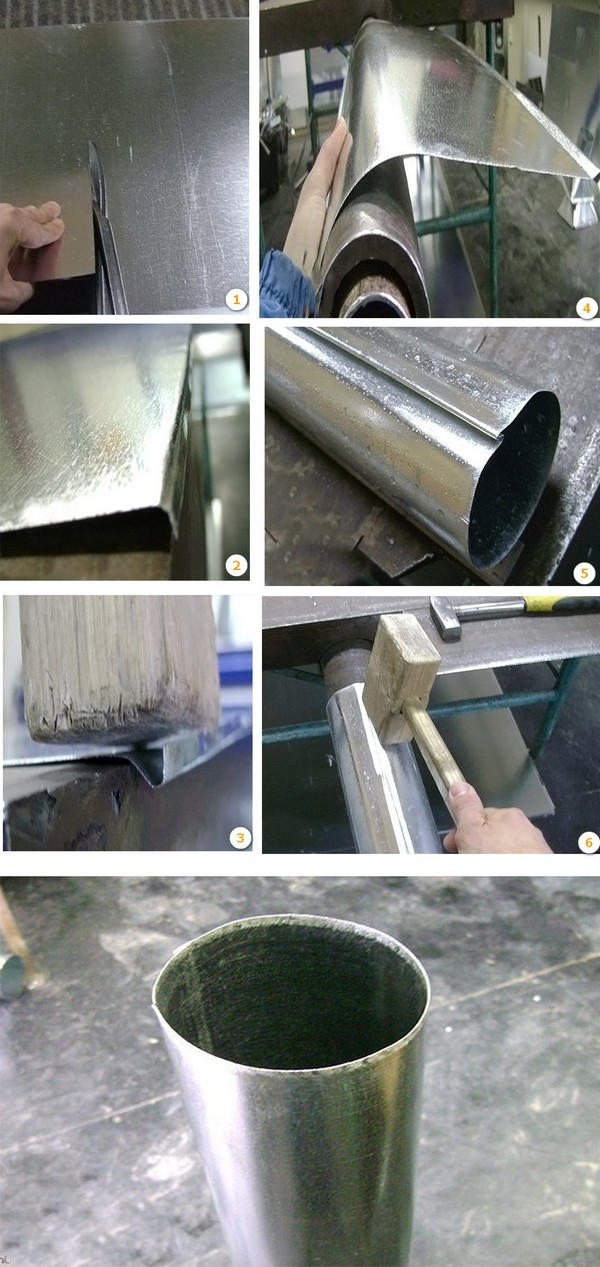

Чтобы изготовить прямой патрубок водостока из жести, отмеряют по размерам длины и ширины кусок оцинковки и обрезают ножницами по размеченным линиям.

Напильником тщательно зачищают кромки от заусенцев, обрабатывают их до гладкого состояния. По длинной стороне загибают в одном направлении обе кромки листа на ширину 10-15 мм.

На жёстко закреплённой трубе подходящего диаметра обстукивают оцинкованный лист до придания ему круглой формы. Затем накладывают загнутые ранее кромки одна на другую.

Пользуясь деревянным молотком и металлическим прямоугольным бруском, «заворачивают» кромки в замок. Тщательно обстукивают молотком вдоль шва до получения надёжно спрессованного соединения. Выравнивают форму изделия на трубе-болванке, стараясь получить цилиндр, близкий к идеальному кругу.

Обладая навыками изготовления прямых водосточных патрубков из оцинковки, несложно освоить технологию производства приёмных воронок и других деталей системы. С тем же успехом мастера-самоучки делают кронштейны под металлические желоба и для крепления водосточных труб.

Здесь методика производства совсем проста. Для дела потребуются слесарные тиски, молоток, напильник, дрель, рулетка, карандаш и полоса мягкой стали сечением 20х1,5 мм.

Технология изготовления стального (медного) кронштейна:

  1. Отрезать кусок стальной полосы длиной 300 мм.
  2. Обработать напильником торцевые части.
  3. Отступить от любого конца 10 мм, сделать загиб под 90º.
  4. Последовательно перемещая полосу и фиксируя в тисках, выгнуть её дугой под размер радиуса желоба.
  5. На оставшейся прямой части полосы высверлить отверстия под фиксатор и крепёж.

Точно так же делаются кронштейны для водосточных труб, но уже в виде хомута, состоящего из двух полос овальной формы, загнутые торцевые кромки которых дополнены отверстиями под стяжку болтами.

На нашем сайте есть несколько статей с подробными инструкциями по изготовлению водостоков для крыши, рекомендуем ознакомиться:

Технология установки деталей водостоков

Рассмотрим более подробно, как произвести монтаж деталей различной формы, выполненных своими руками. Каждая технология имеет свои особенности.

Подробный фото-инструктаж

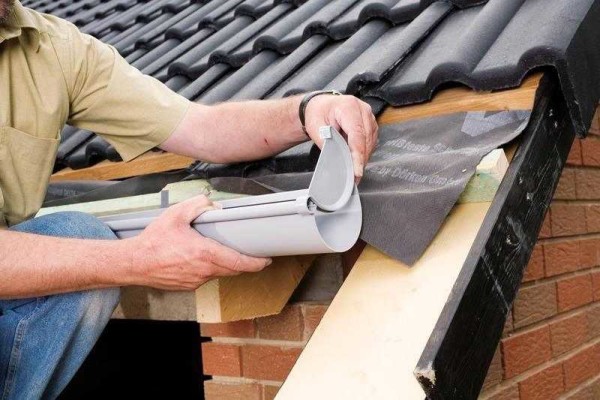

Со стандартной процедурой установки водосточной системы на скатную крышу ознакомит следующая подборка фото:

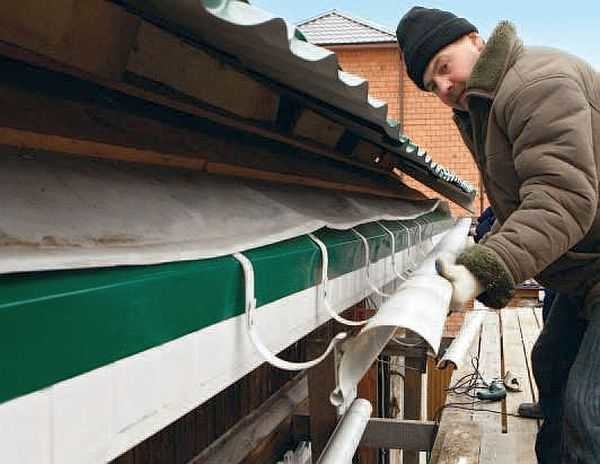

Установка водосточного желоба – только часть работы по устройству водосточной системы. Теперь нужно собрать и закрепить водосборную воронку, подсоединить к ней водосточный стояк и организовать емкость для приема дождевой воды. Далее действуем следующим образом:

Самостоятельный монтаж овальных желобов

Процесс сборки своими руками овальных желобов начинают как обычно с монтажа кронштейнов-держателей. Здесь стоит отметить важный нюанс. Если материалом желоба выбрана оцинковка, под неё допускается установка стальных кронштейнов. Традиционно применяются кронштейны с хвостовиком (длинные), сделанные своими руками.

Под медные детали стальные держатели ставить крайне не рекомендуется, так же как нежелательны алюминиевые и пластиковые. Медь всегда требует в пару только медь, и отход от этих принципов себе в убыток. Расходы, конечно, существенные, но они окупаются долговечностью чисто медной конструкции.

Тот же самый принцип следует отметить применительно к цинко-титановой системе. Не стоит экономить на крепеже, отдавая предпочтение дорогостоящим водосточным конструкциям.

Приём установки длинного кронштейна

Хвостовик первого кронштейна накладывается на концевую часть крайнего стропила и закрепляется шурупами. Перед тем, как закрепить, нужно выдвинуть кронштейн вперёд на такое расстояние, чтобы условная вертикальная линия, проходящая по кромке кровельного покрытия, пересекала желоб в центральной точке его днища.

Выполнение этого правила – залог корректного сбора и отвода воды для максимально возможного расчётного значения интенсивности осадков. Ещё один важный момент – уровень передней верхней кромки обода кронштейна должен находиться ниже уровня линии ската на 25-30 мм.

Среднее значение размера длины между стропилами крыш частных домов – 800 мм. Учитывая высокую степень жёсткости металлических желобов (по сравнению с пластиком), допустимо размещение кронштейнов с периодичностью до 1 метра. То есть последующие кронштейны также закрепляются непосредственно на стропилах.

Если конструкция здания не позволяет соблюсти указанную периодичность, крепить следует на поверхность крайних досок обрешётки.

Установленные кронштейны выводят на требуемый уровень уклона, незначительно отгибая или подгибая обод каждого. Для разметки под требуемый уклон, между первым и последним крепёжным элементом натягивают шнур, выставляя нужные значения уклона по строительному уровню.

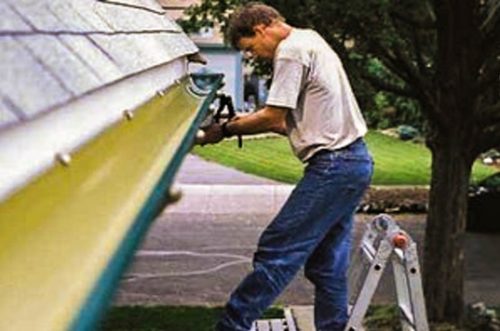

Завершив подгонку по всем параметрам, укладывают на кронштейны желоба, упирая их краями под фиксаторы. Дальше останется смонтировать сборные воронки и водосточные трубы, после чего система готова к работе.

Как установить прямоугольный желоб?

С технической точки зрения особых отличий монтажа прямоугольных желобов от овальных не отмечается. Технология и требования к монтажным размерам аналогичны. Но некоторые нюансы всё-таки имеются.

Укладку прямоугольных желобов на кронштейны-держатели начинают по направлению от приёмной воронки к первому кронштейну. Элементы друг за другом укладывают внахлёст, места стыков обмазывают герметиком и затем скрепляют заклепками. Форма опорных кронштейнов, конечно же, прямоугольная.

Методика посадки фасонных деталей на заклёпки через уплотнение герметиком используется в процессе всего монтажа. Правда, установку приёмных воронок часто выполняют посредством винтов-саморезов.

Читать еще:  Поливаем растение перед пересадкой

Действуют следующим образом:

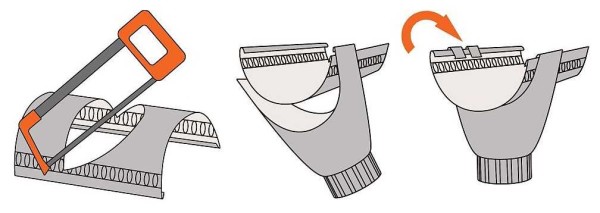

  1. На внешней нижней стороне днища, на расстоянии 100-150 мм от края желоба рисуют прямоугольник 80 х 60 мм.
  2. По диагоналям прямоугольника от угла до угла делают два надреза.
  3. Загибают полученные лепестки вниз на угол 90º.
  4. На фланец воронки наносят герметик.
  5. Приставляют к отверстию корпус воронки и крепят саморезами.

От воронки монтируют сверху вниз водопроводные прямоугольные патрубки. Соединение патрубков делается методом вставки одного в другой.

При этом на входящем патрубке углы по торцевой кромке сминают внутрь, вставляют его в другой патрубок, после чего скрепляют обе детали по линии соприкосновения заклёпками.

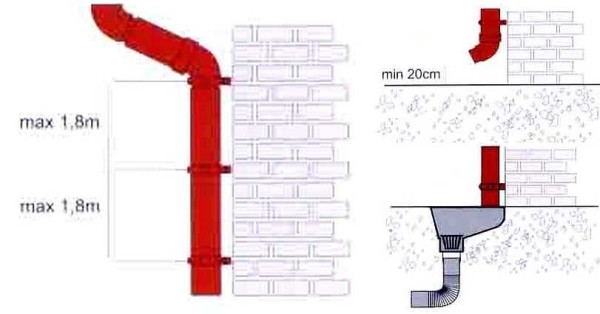

Крепление собранных водосточных труб к стене здания выполняют стандартным образом – хомутами.

Выводы и полезное видео по теме

Производители водосточных систем заботятся о правильном монтаже своей продукции, поэтому все чаще выпускают видеоролики, помогающие понять все нюансы установки:

Если сравнивать технологии монтажа водостоков (круглых и прямоугольных), устройство прямоугольных систем выглядит сложнее. Отличаются размерами и конфигурацией некоторые детали. Например, толщина полос кронштейнов под прямоугольный желоб обычно берётся не меньше 3-4 мм.

Однако с эксплуатационной точки зрения, прямоугольные системы более предпочтительны. При экономии в 10-15% относительно монтажа круглых водостоков, они обеспечивают большую пропускную способность.

У вас есть личный опыт установки металлических водостоков для крыши? Хотите поделиться опытом или задать вопрос по теме статьи? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.

Плюсы, минусы и руководство по монтажу оцинкованной водосточной системы

Водосточные системы из оцинкованной стали пользоваться большой популярностью еще в Советском Союзе. С течением времени оцинковку вытеснили другие материалы, более стойкие к негативному воздействию температур и окружающей среды, однако современные ученые смогли в значительной степени увеличить технические характеристики, и оцинкованная водосточная система приобретает ранее утерянную популярность. Каковы преимущества и недостатки системы, и как изготовить водостоки из оцинкованной стали, читайте далее.

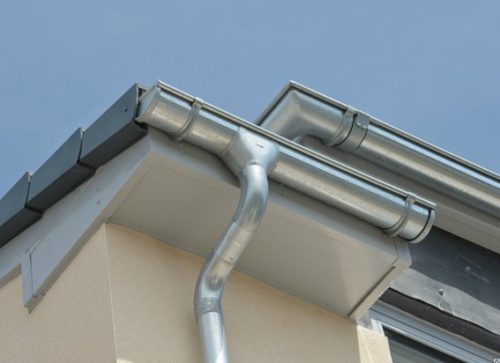

Система водостоков из оцинкованной стали

Преимущества и недостатки оцинкованных водостоков

Оцинкованные водостоки для крыши являются популярными из-за большого перечня преимуществ, к которым относятся:

  • высокий уровень звукоизоляции. При выпадении града, крупных капель дождя и так далее уровень шума будет минимальным в отличие от иных видов материалов;
  • крайне малая подверженность выцветанию. При длительном использовании оцинкованный водосток не теряет своего натурального оттенка. Это условие не соблюдается, если желоб или иной элемент системы был подвержен дополнительному окрашиванию;
  • стойкость к коррозии. При изготовлении отдельные элементы водосточной системы подвергаются дополнительной обработке полимерными материалами, что в значительной степени повышает уровень неподверженности к образованию коррозийного налета;
  • устойчивость к колебаниям температурного режима окружающей среды и высокой влажности. Под действием температуры и влажности желоба, воронки, трубы и прочие элементы конструкции, изготовленной из оцинкованной стали, не деформируются и не теряют своих характеристик;
  • устойчивость к механическим воздействиям;
  • легкость материала, что способствует простоте доставки и монтажа конструкции системы водоотведения с крыши;
  • невысокая стоимость.

Указанные преимущества полностью перекрывают один существенный недостаток данного материала – необходимость периодического обслуживания системы путем подкраски отдельных элементов, своевременной прочистки и устранения мелких дефектов.

Самостоятельное сооружение водосточной системы

Изготовление системы водостоков из оцинковки своими руками производится в несколько этапов:

  • проектирование системы;
  • подготовка материалов и инструментов;
  • монтаж.

Проектирование

При выполнении проектной работы необходимо:

  • определить оптимальные размеры желобов, водосборных воронок и труб;
  • выбрать место сбора или утилизации вод;
  • рассчитать количество различных элементов для сборки системы.

Размеры желобов определяются исходя их размеров крыши:

  • если площадь поверхности крыши составляет менее 50 м², то оптимально подойдут желоба, ширина которых 100 мм. Для таких желобов рекомендуется использовать трубы с диаметром 70 мм – 85 мм;
  • если поверхность крыши не более 100 м², то для водосточной системы рекомендуется использовать желоба шириной 125 мм и трубы диаметром 87 мм – 90 мм;
  • если площадь крыши значительно более 100 м², то оптимально применять желоба, ширина которых не менее 150 мм и трубы для отвода стоков с диаметром в 100 мм.

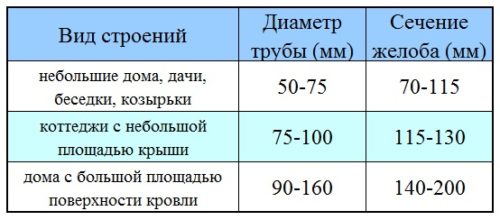

Таблица подбора размеров

Вода, собранная с крыши, может:

  • собираться в отдельную емкость для дальнейшего использования, например, для полива растений на участке;

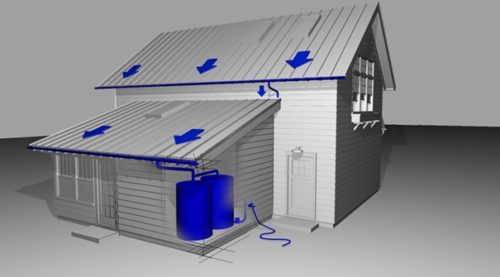

Бочки для сбора дождевой воды

  • утилизироваться в канализационную систему дома для дальнейшей очистки и сброса;

Соединение системы водоотведения с канализацией

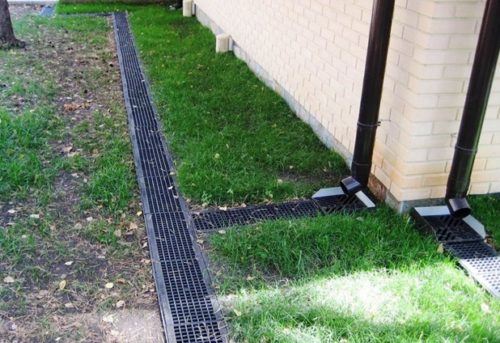

  • сбрасываться в водоем или придорожную канаву, расположенные вблизи строения.

После определения параметров системы и выбора способа утилизации необходимо подготовить чертеж-схему будущей конструкции, которая позволит правильно рассчитать вид и количество необходимых элементов.

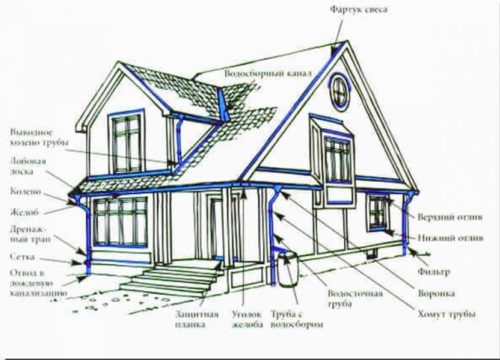

Чертеж системы водоотведения с крыши

Подготовка материалов и инструментов

Итак, для сооружения водостоков потребуется приобрести:

  • трубы;
  • желоба;
  • воронки;
  • заглушки;
  • угловые переходники;
  • муфты;
  • крепежные кронштейны;
  • отводы;
  • тройники.

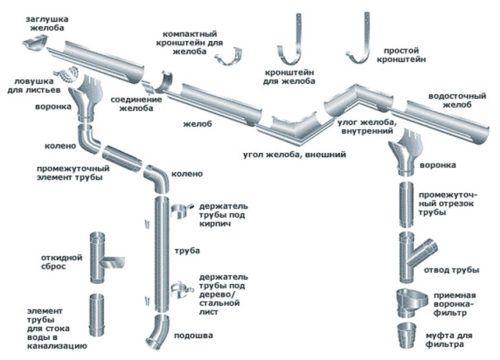

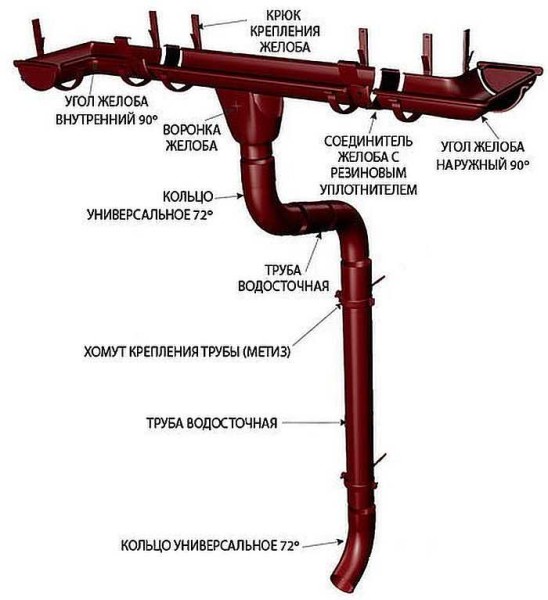

Составляющие части водосборной системы

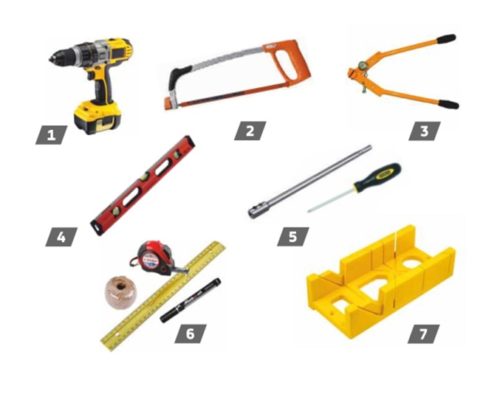

Для выполнения работы потребуется следующий перечень инструментов:

  • болгарка (ножовка) для резки труб и желобов;
  • шуруповерт + саморезы для крепления кронштейнов;
  • рулетка, строительный уровень, нить;
  • молоток;
  • клещи;
  • специальный инструмент для гибки.

Перечень инструментов для выполнения работы

Установка водостоков

Инструкция по установке водостоков:

  1. по периметру крыши производится разметка мест крепления удерживающих кронштейнов. При нанесении разметки важно учитывать, что:
    • расстояние между удерживающими элементами не должно превышать 60 см;
    • уклон системы должен составлять 1 см на 1 метр длины. Только при наличии уклона можно избежать скапливания воды в желобах;

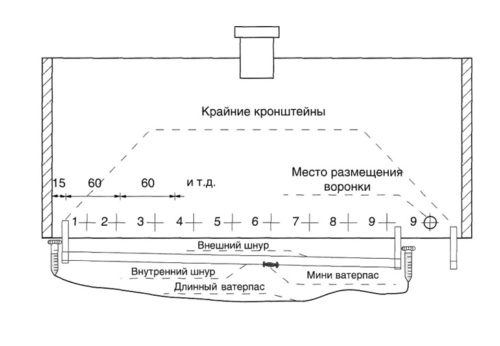

Нанесение разметки на область установки водостоков

  1. производится крепление кронштейнов. Удерживающие устройства могут быть зафиксированы:
    • на фронтальной доске;
    • на стропильных ногах, если их шаг не превышает максимально допустимого расстояния между кронштейнами;
    • на настиле;

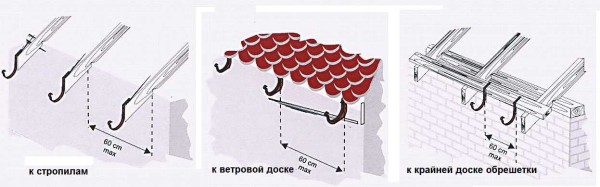

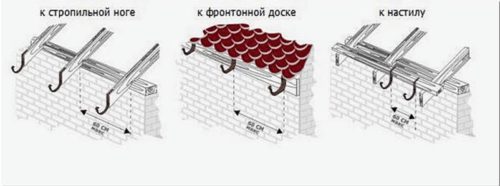

Варианты крепления кронштейнов для желобов

  1. устанавливается водосборная воронка (если схемой предусмотрено несколько воронок, то можно устанавливать все сразу или по мере приближения к этому элементу систему);
  2. справа и слева к воронке подводится желоб. Место стыка в дополнение к сборной муфте желательно дополнительно герметизировать;
  3. аналогичным образом производится сборка всей оставшейся системы;

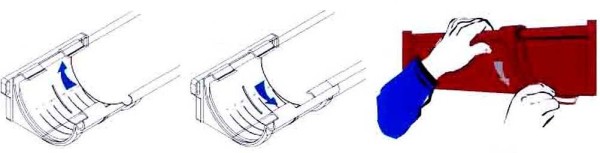

Сборка и установка системы водоотведения

  1. на концы желобов надеваются заглушки;

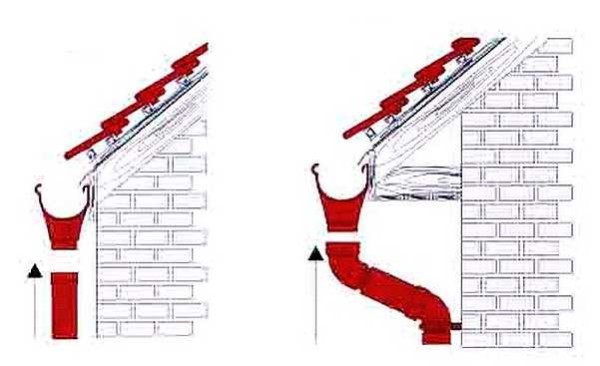

  2. к воронке подводится водоотводная труба, которая соединяется с местом сбора (утилизации) стоков;

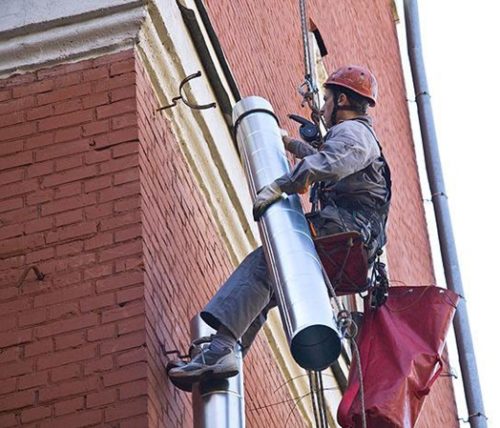

Сборка и установка вертикального водоотвода

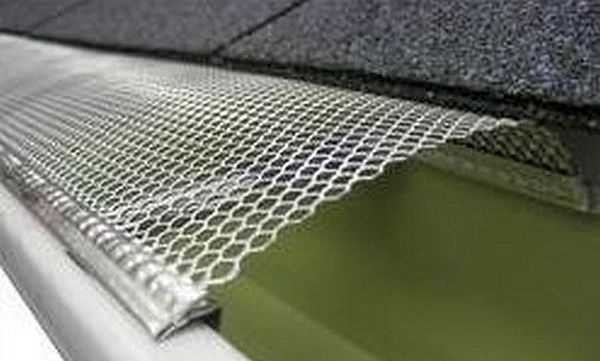

  1. желоба закрываются решетками для защиты от листвы и иных видов загрязнений;
  2. производится проверка системы на герметичность путем наполнения водой.

Схема сборки и установки водосточной системы представлена на видео.

Все элементы водосточной системы можно изготовить самостоятельно из отдельных листов оцинкованной стали, что поможет снизить стоимость готовой конструкции. При использовании системы требуется периодическое обслуживание и прочистка.

Как сделать самодельный водосток с крыши из канализационных труб, пластиковых бутылок и других подручных материалов своими руками

Водосток помогает сохранить кровлю и стены дома от избыточной влаги. Сейчас приобрести понравившуюся систему водоотведения легко в магазине. Известные бренды предлагают защиту от влаги, а специализированные фирмы установку с гарантиями.

Затраты на это немаленькие, сумма выходит большая. Можно приобрести в магазине систему водостока, а сэкономить на установке. А еще лучше сделать самому такое приспособление, приложив немного усилий и знаний.

Материалы для самодельных водостоков:

  • пластиковые бутылки;
  • трубы для канализации;

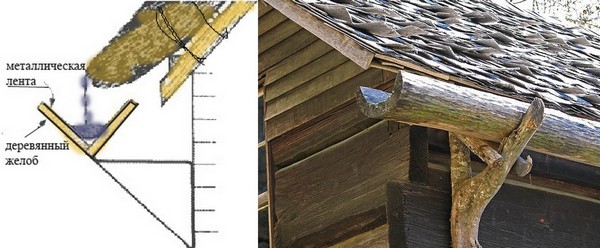

  • дерево;
  • оцинкованные листы металла;
  • медные листы металла;

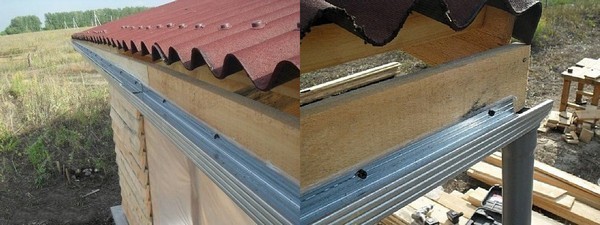

  • профили для гипсокартона;
  • керамическое водоотведение.

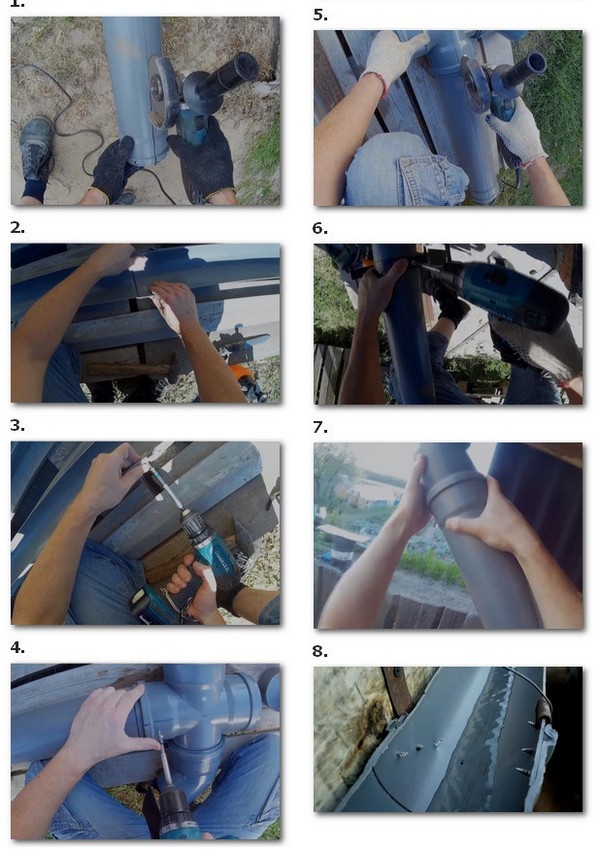

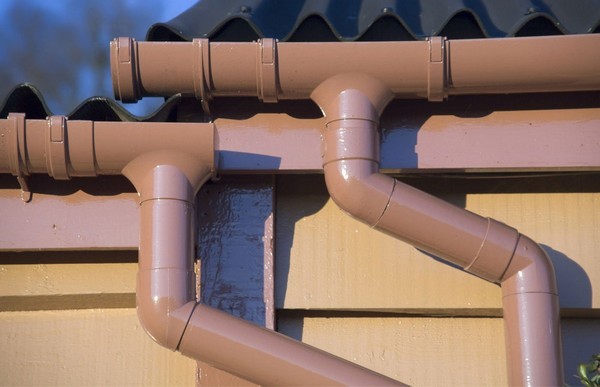

Водосточная система из канализационных труб

Канализационные трубы подходят по своей цене, крепости, весу и наличию различных переходников.

  • Серые трубы, боятся сильных морозов.
  • Коричневые трубы, самые крепкие, терпеливы к нагрузкам и большим морозам. Под воздействием продолжительных солнечных лучей ультрафиолет разрушает и начинает трескаться поверхность.
  • Белые трубы, используют для домашних монтажных работ.

Поэтому выбирать трубы для водостоков следует по погодным условиям в своем регионе.

После определения материала для слива, рассчитывают расходные материалы.

Разный диаметр труб подходит для разных площадей ската крыши:

  • S 125 кв. м – трубы диаметром 10 см.

Для схемы водостока необходимо знать некоторые параметры:

  1. периметр крыши;
  2. длина и количество желобов, стоков;
  3. места стыков и креплений.

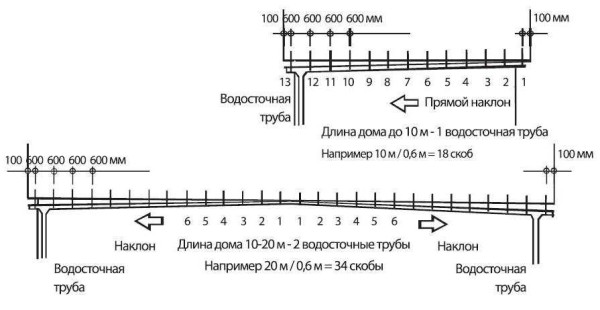

Периметр крыши, деленный на 2, и будет длина желобов. Трубы будут распилены пополам. Например, периметр крыши 60 м, необходимо купить для желобов 30 м канализационной трубы.

Водоотливные стояки по всему периметру находятся на расстоянии 5 м. Их длина равна расстоянию от карниза до земли. Умножив, количество стояков на длину стояков, получим количество деталей для желобов.

Необходимые для сооружения детали:

  • сливные трубы;
  • кронштейны (на 10 м идет 18 шт.);
  • отводы и воронки (сколько сливов);
  • заглушки;
  • углы (в зависимости от угла падения воды с крыши);
  • соединительные для желобов;
  • колена;
  • переходники.
Читать еще:  Полив помидоров в теплице из поликарбоната

Нужные инструменты:

  1. шуруповерт и саморезы;
  2. отвертка, ножовка;
  3. болгарка, лобзик электрический;
  4. рулетка, веревка, уровень.

Для удобства установки нужны строительные леса или козлы.

После покупки материалов начинается подготовительный этап. Подготовленные для желобов трубы, необходимо распилить на 2 части. Для этого понадобится болгарка, лобзик или ножовка по металлу.

Монтаж

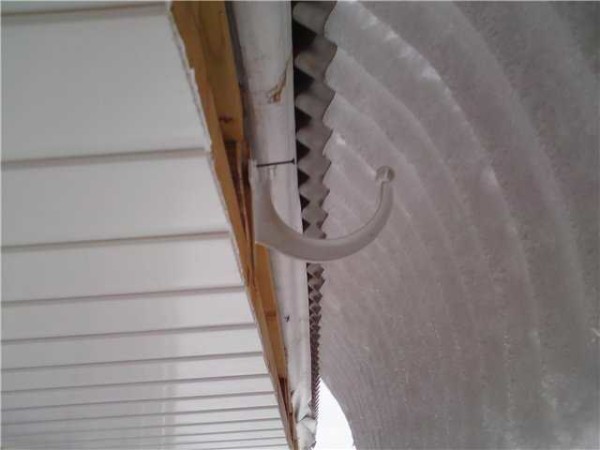

Желоб проходит под уклоном к сливу. Прикрепляются кронштейны на расстоянии полуметра друг от друга. Крепление желобов происходит под уровнем и с натянутой нитью.

Стыки между отдельными частями замазывают герметиком или сажают на клипсы. Следующий этап – установка сливных труб, стыки промазываются герметиком.

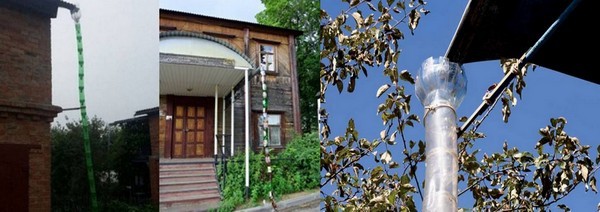

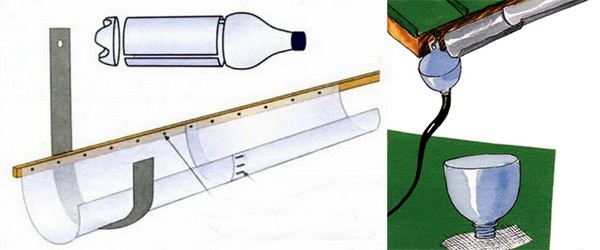

Из пластиковых бутылок

Облегченный и дешевый материал – это пластик. Имея достаточное количество пластиковых бутылок можно сделать из них водосток. Для этого подойдут темные бутылки из-под пива или кваса, чтобы не было видно мусора.

Как и в первом случае рисуем схему будущего водостока. Находим периметр крыши и вычисляем число бутылок. Из 1 бутылки выйдет 2 половины по 12-15 см.

От бутылки отрезаем дно и горлышко, разрезаем пополам оставшуюся часть и моделируем желоб при помощи степлера.

Бутылки накладывать внахлест на 2 см. Желоб крепится к крыше с помощью шуруповерта и проволоки.

Водоотведение делается из отрезанных, но не распиленных частей, вставляя одну в другую. Воронка изготавливается из бутылки с обрезанным донышком, вставленная в водосток. Водоотводную трубу можно поместить в емкость или довести до грунта.

Из оцинкованной стали

Оцинкованная сталь считается прочным металлом, устойчивым к ржавчине, морозам и ультрафиолету. Единственный минус – из-за перепадов температур расходятся крепежные швы.

Для начала необходимо заготовить листы оцинковки. Ножницами по металлу отрезается заготовка, добавляя 1,5 см на фальцы по ширине.

Этот материал легко поддается изменению формы. Для фальцев достаточно приложить к листу линейку или кусок бруса и отбить молотком. Для придачи круглой формы трубу или бревно оборачивают листом и проходят молотком или киянкой.

Готовую конструкцию цепляют на кронштейны. Желоба укладывают внахлест на 10 см. Воронки изготавливают при помощи ножниц, подгибая металл по своим задумкам. Трубы скрепляются хомутами.

Изготовление трубы

Для начала воронку следует спроектировать и сделать примерный чертеж на листе бумаги. После следует начинать переносить чертеж на жесть.

С краев проводят прямую линию с отступом от края в 0,5 см и с другого в 1 см. Вырезав деталь, загибают расчерченные края под прямым углом отступ с 1 см, а другой под острым углом.

Сворачивая заготовку, края углов должны войти друг в друга. Молотком добавляют цепкости на шве трубы. Имея специальные станки для сгибания металла, процесс займет меньше времени.

Воронка

Воронка состоит из двух разных частей. Диаметр ее должен равняться диаметру трубы. Части воронки отдельно чертятся на листе жести. Вырезав ножницами, как и при изготовлении труб оставляется с края 1,5 см на состыковку. Стыковаться они должны наружу.

Воронки в домашних условиях сложно делать новичку, поэтому если не получается, готовые можно купить в магазине. Это не так сильно ударит по карману.

Кронштейны

Кронштейны помогают поддерживать желоба. Этот важный крюкообразный предмет можно изготовить самостоятельно. Лучше брать материал одинаковой ширины, чтобы кронштейны были идентичны.

Для этого нужна сталь толщиной больше 2 мм, это позволит держать вес. Полосы для электромонтажных работ идеально подойдут для заготовок. Размеры: 40 см на 2 см. Заготовку гнут с помощью трубы и вбитых гвоздей в дерево, используя рычаг.

После изготовления сверлят два отверстия для крепления. Покрашенные кронштейны, таким образом, защищенные от ржавчины, служат намного дольше.

Для временной конструкции кронштейны делают из дерева. Вырезая в куске бруса углубления под желоб. Некоторые прибивают их к стропилам на крыше.

Из металлических профилей для гипсокартона

Профиль легкий и прочный металл прекрасно подойдет для слива воды.Находим нужное количество материала исходя из периметра крыши дома.

Профили по всему периметру дома можно прикрепить на:

Для защиты от выливания воды из желобов, его распиливают на 2 части, конец над воронкой оставляют и загибают, чтобы сделать на углу преграду из полукруга. Сливные трубы и воронку придется сделать из других материалов.

Из дерева

Имея дачу или загородный дом легко найти этот материал. Для временного использования на короткий срок достаточно затратить пару часов.

Временный водосток делают из доски 150х10мм. Длина досок равна двойному периметру. Например, периметр свеса крыши 100 м, значит, сумма длин досок должна быть 200 м.

Доски сбиваются гвоздями под прямым углом. Получившиеся углы внахлест соединяют, получая длинные желоба. Для временной постройки делают временные крюки из досок и железа. На получившиеся кронштейны цепляют желоба.

Отрегулировав наклон желоба, приступаем к водостоку. Его можно сделать из кусков жести или изготовив еще один желоб, достающий до земли.

Главная задача такого водостока – отвести воду от фундамента дома. Далее можно прорыть канавку для слива воды или увести его под дерево. Вода от дома должна уйти примерно на 1,5 – 2 м.

Временный водосток выглядит немного нелепо, но он сможет прослужить больше года.

Пока хозяева не накопят денег или придумают другой вариант. Для защиты дерева от влаги можно использовать полиэтиленовую пленку, закрепленную скотчем, мебельным степлером или маленькими гвоздиками.

Есть еще один вариант изготовления желоба. Распустив небольшое бревно на 2 части. Стамеской, вырезав овал, получается отличный желоб. Способ прикрепления к крыше остается такой же.

Советы по эксплуатации системы:

  • Избавиться от опавших листьев и мусора ставят защитные сетки. Ее легко сделать самостоятельно. Для этого нужна мелкая сетка, которую нарезают полосами с шириной на 6 см больше ширины желоба (по 3 см больше с каждой стороны). Прикрепить ее можно с помощью хомутов или проволоки.
  • Чистка водоотвода от грязи и мусора продлит ему жизнь, защитит от засоров. Чистят с помощью щетки или руками, убирая палки. Засоренный водоотвод способствует протеканию воды на стены и фундамент дома.

Вывод

Изготовить самостоятельно систему водоотведения можно. Необходимо определится с материалом для работы, начертить схему и приступить к работе.

Главное соблюдать технику безопасности. Эти виды водостоков значительно сэкономят бюджет и позволят сделать именно тот вариант, который ближе для владельца дома.

Полезное видео

Как сделать водослив из канализационных труб на видео ниже:

Водосливные системы для кровли

Чтобы вода с крыши не подмывала фундамент делают систему водоотведения. Есть они из разных материалов более или менее дорогих, но в целом, затраты получаются солидные. Немного сэкономить можно, если собрать водосток своими руками. Об особенностях и порядке монтажа и пойдет речь дальше.

Виды систем водоотведения

Самые известные и распространенные водосливы для крыши — из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги. А это немаловажно. Что еще хорошо — при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками.

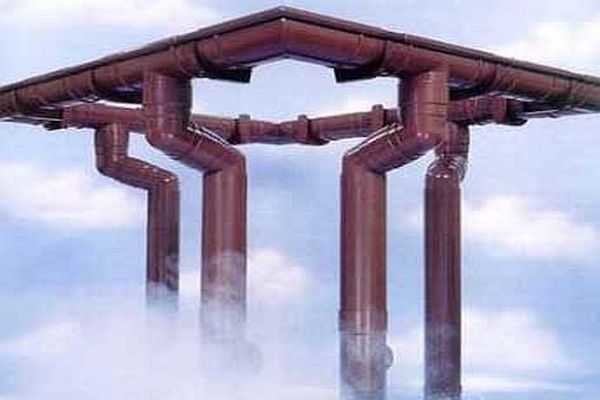

Общий вид водостока (ливнестока, системы водоотведения крыши)

Если говорить о других металлических системах, то две из них относятся к категории элитных — медные и из сплава цинка и титана. Они, безусловно долговечны, но цена очень высокая. Есть более демократичный вариант — металлические водосточные системы с полимерным напылением. По цене они вполне доступны, по внешнему виду — не придерешься, по долговечности — зависит от производителя. При соблюдении технологии случить они будут много лет.

Есть еще один вид водоотвода с крыши — из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.

Состав водосточных систем

Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.

Читать еще:  Разведение урути колосистой в садовом пруду

Из каких элементов состоит водсток

Для отведения воды в желобе проделываются отверстия, в которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.

Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение — иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.

Особенности монтажа

Больше всего вопросов возникает по поводу крепления кронштейнов для водостока. Сразу надо сказать, что устанавливаются они с учетом того, что желоба должны иметь небольшой уклон в сторону воронок. Минимальный рекомендованный уклон — 3 мм. Если хотите, чтобы вода стекала быстрее, можно сделать его больше — вплоть до 10 мм.

Если длинна фронтона крыши менее 10 метров, уклон делают в одну из сторон. Если больше, или ставят в середине дополнительную воронку (и водосточную трубу) и к ней формируют слив, или желоб посреди фронтона имеет самую высокую точку и наклон идет от середины в обе стороны.

Организация уклона водостока

Монтируя водосток своими руками, обычно поступают так: прибивают кронштейн в самой высокой точке. Затем прибивают самый нижний — с учетом запланированного уклона. Между ними натягивается шпагат, по которому крепятся все остальные. Одна рекомендация — перед формированием уклона, проверьте горизонтальность той линии, на которую вы ориентируетесь. Обычно это или фронтальная (ветровая) доска. К сожалению, она не всегда установлена идеально в уровень. Так что проверьте вертикальность, и желательно гидроуровнем или нивелиром, на крайний случай подойдет и пузырьковый, но большой длины — не менее метра. По более коротким на больших длинах вы не сориентируетесь.

Количество кронштейнов и способы их крепления

Количество кронштейнов для установки водостока считается просто: расстояние между двумя соседними должно быть 50-60 см. Общую длину стены делим на это расстояние. К полученной цифре добавляем единицу (крайний кронштейн) и получаем требуемое количество для одной стены. Аналогично рассчитываются все остальные. Если здание имеет нелинейную форму, считать придется поштучно — угловые элементы должны поддерживаться с двух сторон.

Способы крепления кронштейнов для водостока с крыши

Теперь непосредственно о способах крепления кронштейнов. Есть три возможности:

  • Прибивать к стропилам кровли. Вариант хорош, если кровельный материал еще не настелен — никаких проблем с крепежом нет.
  • Устанавливать на ветровую доску. Если выбраны отливы из пластика, это — единственный вариант. В других системах — один из возможных.
  • К крайней доске обрешетки или настила под кровельный материал (если он сплошной). Этот способ тоже используется до того момента, как начали укладывать кровельный материал.

Кровельный материал не должен выступать более чем на половину желоба водостока

Еще раз обращаем внимание, что прибиваются кронштейны с учетом создаваемого уклона. Если они выполнены из металла, их сгибают при помощи подручных средств или специального инструмента — крюкогиба (продается там же, где и водостоки). При этом водосточный желоб надо располагать так, чтобы кровельный материал заканчивался не доходя до половины желоба, а лучше чтобы он находится в промежутке 1/2 — 1/3. Так большая часть желоба «ловит» воду, что важно при сильных ливнях.

На каком уровне монтировать

Теперь о том, как высоко поднимать желоб к кровельному материалу. Если снега у вас в регионе выпадает немного, или кровля имеет большой угол наклона, так что снег на ней не скапливается, особо можно не переживать и крепить где понравится. В противном случае надо желоб опустить, так, чтобы при сходе снега не «сошел» и водосток.

На рисунке примерная траектория сходя снега обозначена пунктирной линией. Дальний край желоба не должен с ней пересекаться. Он, кстати на пару сантиметров должен находится ниже того, который расположен ближе к дому.

Если опустить желоб ниже не получается, надо будет установить на крыше снегозадержатели. Они предотвращают массовый сход снежных масс. Снег понемногу тает, и сходит небольшими фрагментами, не нанося вреда ливнестоку.

Так выглядит массовый сход снега. Как видите, кронштейн ливнестока не мешает (это примерка)

Установка желоба

В закрепленные кронштейны укладывают желоба. Есть две системы с разной последовательностью действий. В первой на краю желоба есть специально сформованная канавка. В эту канавку продевают концы кронштейнов, потом доворачивают желоб на место, закрепляя специальными язычками на кронштейнах. Если посмотрите на фото, станет понятнее.

Монтаж водосточного желоба с наружного края

Во второй системе монтаж начинается со стороны фронтонной доски. В расположенные там замки вставляется дальний край желоба, затем поочередно вдавливается в замки на передней части кронштейнов.

Установка желобов по второй системе

Соединяться два фрагмента водосточного желоба должны специальным соединительным элементом с резиновыми уплотнителями. Но стоимость их довольно высокая, так что два желоба просто укладывают внахлест с заходом в 30 см (следите, чтобы стык располагался по току воды). Для большей герметичности между двумя желобами можно уложить полосу резины, а соединить их обычными саморезами (или с шайбами и резиновыми прокладками). После установки желоба, его края закрываются заглушками.

Заглушки устанавливаются на края желоба

Крепление воронок

Собрав и установив на кронштейны желоб, монтаж водостока продолжают установкой воронок. Их ставят в самых низких участках. Если воронки располагаются близко к углам, отступив от края желоба около 20 см, ручной ножовкой выпиливается отверстие. Электролобзик или болгарку лучше не использовать — велика вероятность того, что вы вырез будет слишком большим.

Установка воронки для водостока

К этому вырезу приставляется воронка, цепляясь за наружный край желоба. Затем она заводится до второго края и там фиксируется специальными зажимами.

Монтаж водосточных труб

К воронкам крепятся водосточные трубы. Если свес крыши большой, непосредственно к воронке крепят поворотный элемент, который позволяет подвести трубы ближе к стене и там закрепить. Для крепления есть специальные хомуты, окрашенные в тот же цвет, что и вся система. Есть они разной конструкции, но в основном имеют защелку, чтобы была возможность демонтажа без удаления саморезов, которыми и крепится труба к стене.

Два способа сборки водосточных труб

Хомуты устанавливаются на расстоянии не менее 1,8-2 м друг от друга. Внизу водосток можно вывести непосредственно в дренажную систему (если она расположена неподалеку). Если вокруг фундамента сделана просто отмостка, труба водостока заканчивается поворотным элементом, который отводит воду от фундамента на расстояние не менее 20 см.

Правила крепления водосточных труб

В принципе, водосток своими руками установлен, но есть еще одна деталь, которая намного облегчит эксплуатацию. На желоб укладывается металлическая (лучше — нержавеющая) сетка. Она предотвращает попадание листвы и другого крупного мусора в систему.

Собирая водосток своими руками, поставьте сетку на желоб. Она не даст листве и веткам забивать ливневку

Установка сетки позволит реже проводить обслуживание системы. Особенно актуально это на высоких зданиях.

Самодельный водосток

Готовые водосточные системы — это хорошо, но недешево. Что делать, если водоотведение надо сделать на даче и потратить для этого минимум? Есть несколько очень бюджетных вариантов. Первый — сделать водосток из пластиковых канализационных труб. Берут трубы большого диаметра (110 мм и больше), хорошего качества с толстой стенкой, разрезают их пополам и используют как желоба. В качестве водосточных труб можно использовать тот же диаметр или чуть меньше. Кронштейны удобнее купить готовые, но в принципе, можно сделать и самостоятельно. Подробнее как сделать водосток своими руками из канализационных труб смотрите в видео.

Еще более бюджетный вариант — водосточные трубы из пластиковых бутылок. Желоб из них не сделать нормальный, а воронки трубы работают нормально.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
